Схема вентиляции – Схема вентиляции в частном доме

Как правильно составляется принципиальная схема вентиляции

Проектная документация включает несколько подразделов, один из которых – принципиальная схема вентиляции. Это важная графическая часть, на которой указывается расположение всех элементов. Выполняется в виде разрезов или аксонометрии. Конкретный набор чертежей не регламентируется, а определяется по месту.

Основные понятия

Принципиальная схема разрабатывается для вентиляционных систем жилых, общественных и производственных зданий. Входит в состав проектной документации согласно 87 постановлению правительства РФ, которое регламентирует список документов, необходимых для успешного прохождения государственной экспертизы.

Государственной экспертизе подвергаются все проекты вентиляции жилых, общественных и производственных зданий. Исключение составляет частное домостроительство, т.е., свой дом можно построить без получения соответствующей разрешительной документации.

Принципиальная схема

Официальное определение предлагает ГОСТ 2.701-2008. Принципиальная схема – подробный чертёж вентиляции, отражающий полную картину расположения и принципов работы элементов. Правила выполнения строго не регламентированы. Есть положение, согласно которому в рабочей документации выполняются аксонометрические схемы вентиляции, но нет упоминания о «принципиальных». Рабочие чертежи используются для монтажа, а не обоснования выбора того или иного проектного решения.

При необходимости можно воспользоваться положениями подраздела 5.1 ГОСТ Р ЕН 13779-2007, а нормативные данные, необходимые для расчёта мощности воздухообмена, собраны в СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование».

Требования, нормы и правила

В государственных стандартах, строительных нормах и правилах, а также сводах правил собран большой объём данных, обязательных для учёта при разработке проекта вентиляции:

• Вентсистема подбирается в строгом соответствии с федеральными законами РФ, а также ГОСТ 12.1.005, ГОСТ 30494, ГОСТ Р 51541, СП 7.13130, СП 44.13330, СП 49.13330, СП 54.13330.
• Согласно постановлению правительства РФ от 18 февраля 2018 года номер 87, перед непосредственной разработкой проектной документации надо выполнить и согласовать технические условия (ТУ).
• Вентилирование должно обеспечивать нормативные показатели кратности воздухообмена, а также температуру, влажность, давление и предельно допустимую концентрацию вредных веществ (ПДК).
• В графической части проекта потоки воздуха обозначаются согласно ГОСТ Р ЕН 13779.

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

• Воздуховодов, связи между ветками.
• Точек подключения и соединения вентиляторов с воздуховодами.
• Места забора и подачи воздуха.
• Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Классификация систем воздухообмена

Во время работы над проектом учитывается рециркуляция воздуха для снижения затрат на отопление, а также рассчитывается разделение вентсистемы на функциональные участки. Дробление осуществляется исходя из специфики и режима работы каждого помещения. Они могут объединяться в одну систему вентилирования или разделяться на несколько параллельных, невзаимодействующих между собой веток.

При выборе проектного решения анализируется несколько принципиальных типов воздушного обмена:

• Общеобменная система воздухообмена с прямоточной схемой движения или использованием принципа рециркуляции.

Общеобменная вентиляция

• Местная или локальная. Включает приточку и вытяжку от конкретных рабочих мест или станков.

Местная вентиляция

При пожаре с частичным или полным задымлением помещений применяется противодымная вентиляция. Она удаляет продукты горения из всего здания или путей эвакуации (лестничные клетки, лифтовые шахты, проходные тамбур-шлюзы). Если есть вероятность неконтролируемого увеличения ПДК вредных веществ в одном или нескольких помещениях, то применяется аварийная вентиляция, она срабатывает автоматически и оборудуется своей электрической системой управления питанием, не зависящей от общей.

Для удаления излишков тепловой энергии или холодного воздуха используются:

1. Теплоносители, установленные в промежуточных точках.
2. Теплообменники пластичного или регенеративного типа действия.
3. Системы оборотного водоснабжения и насосы.

Дополнительный эффект при использовании стандартных схем обмена воздуха достигается за счёт использования следующих инженерных решений:

• Применение местных рециркуляторов. Это значительно сокращает затраты энергии на обогрев/охлаждение. Используется только в случае объединения вентилирования и отопления.
• Альтернативные источники генерирования холодного воздуха. Это косвенное или испарительное охлаждение.

Ошибки самостоятельного проектирования

Проектировщики-любители не всегда могут оценить весь объект, факторы и условия. Например, при расчёте тепловых потерь не учитывается оборудование или микрокапилярное вентилирование, а вентиляторы подбираются с излишней мощностью или, наоборот, слишком слабые. Не учитывается среднее количество работников за смену. Таких недочётов очень много. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет

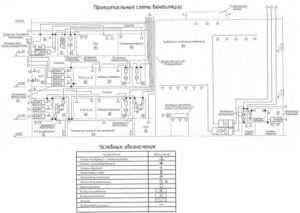

Пример принципиальной схемы

Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика. Компания «Мега.ру» предоставляет услуги в данной области. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию. Мы оказываем услуги по Москве и области, занимаемся проектной деятельностью и в соседних регионах, работаем удалённо. Наши специалисты готовы проконсультировать вас по любым вопросам. Все способы связи опубликованы на странице «Контакты».



m-e-g-a.ru

Схема вентиляции

Для того чтобы обеспечить правильную вентиляцию в частном доме, нужно установить специальное оборудование в кладовой, на кухне и в санузле, должен быть постоянный приток свежего воздуха во все комнаты.

Одного проветривания будет совершенно недостаточно, его хватит зимой, но летом в комнату вместе со свежим воздухом будут проникать аллергены и вредные примеси.

Если помещение плохо вентилируется, то в комнате будет влажный воздух, он станет тяжелым и появится неприятный запах. Эти проблемы можно решить, если правильно установить вентиляцию.

Она должна быть продумана еще на этапе проектирования дома, но если он построен, то она может быть смонтирована в уже построенном сооружении.

Выбор вентиляции для частного дома

Хорошая вентиляция должна быть рациональной, экономичной, бесперебойно, бесшумной и работоспособной, вентиляция дома может быть естественной, это малоэффективный вариант, так как такая система будет зависеть от уличного воздуха и ветра.

Для создания механической вентиляции потребуются дополнительные элементы, не обойтись без вентилятора, электродвигателя, пылеулавливателя и воздухонагревателя. Устройство не будет зависеть от климата, объем подачи воздуха можно будет регулировать.

Выбирая вентиляционную систему, нужно учесть, для чего предназначено помещение, его особенности, планировку, объем, основные источники загрязнения и количество постоянно проживающих людей.

Есть много систем вентиляции, некоторые используются в загородных домах, другие предназначены для предприятий. Нужно понимать, какие имеются виды вентиляции, и знать их особенности, тогда можно будет правильно спланировать вентиляцию в доме.

Приточная вентиляция может быть сконструирована разными способами, проще всего установить клапан вверху рамы, это улучшит проникновение в комнату свежего воздуха, иногда применяют приточный вентилятор, он крепится на раму или через отверстие, имеющиеся в наружной стене.

Если колодцы телефонные используются преимущественно для прокладки кабеля под землей, то вентиляционные колодцы годны как раз для надземного монтажа.

Зимой в комнаты проникает много холодного воздуха, поэтому часто используют более сложную вентиляцию. В ней имеется автоматически управляемый калорифер, он способен самостоятельно регулировать мощность, и защищен от перегрева.

Схема вентиляции в частном доме

В частном доме лучше использовать приточные установки, это компактные, моноблочные устройства, все их элементы находятся в корпусе, который защищен от шума, это может быть вентилятор, калорифер, клапаны, охладитель, фильтры. Калорифер поможет прогреть воздух зимой, системой можно управлять при помощи пульта, некоторые установки оснащены таймером, позволяющим устанавливать точное время их включения.

Для холодного климата есть специальные незамерзающие воздухонагреватели, устройство полностью автоматизировано. Наиболее простым вариантом вытяжной вентиляции является вентилятор в окне, он поможет удалить из помещения загрязненный воздух.

Такие вентиляторы подойдут для ванной и туалета, его можно подсоединить к выключателю, в нем может быть датчик, который будет работать, пока в комнате ну установится нормальная влажность. Наиболее эффективна приточно-вытяжная вентиляция.

Приточное устройство подает в помещение свежий воздух, а вытяжка удаляет отработанный, устройства работают совместно и имеют одинаковую производительность.

• Если в воздухе скапливается много пыли, запахов и вредных веществ, то подойдет общеобменная вентиляция, нужно правильно рассчитать объем удаляемого воздуха, иногда воздуха удаляется больше, нежели поступает, так происходит, если в помещении много ядовитых веществ с сильным запахом, нехватку воздуха можно возместить через открытые проемы или из других комнат.

Местная вентиляция позволит удалить вредные примеси из того места где они скапливаются, пример такой вентиляции, это вытяжка на кухне, расположенная над плитой.

Популярностью пользуются системы вентиляции, оснащенные рекуператором, это металлический корпус, в нем находятся теплообменник, а также вытяжной и приточный вентилятор.

Эта система позволит сэкономить до половины электроэнергии при отоплении зимой. Холодный воздух частично будет нагреваться при помощи теплого вытяжного.

Он будет поступать, и удаляться принудительно при помощи приточного и вытяжного вентилятора. Если дома есть система кондиционирования, то летом теплый воздух будет частично охлаждаться.

Установка вентиляции в доме

При установке вентиляционной системы, нужно учитывать, насколько долговечны строительные конструкции, схема вентиляции должна подбираться индивидуально. Все элементы системы должны четко выполнять свои функции, расставлять их нужно в отдельных комнатах, такая система будет напоминать отдельные устройства, а не единую систему и является очень простой.

Если у вас дом из бруса, то лучше всего для него подойдет приточно-вытяжная вентиляция с рекуператором, ее нужно разрабатывать во время проектирования дома. Она оптимальна для экономии электричества.

В доме можно поставить автоматическую систему микроклимата, она поможет регулировать температуру, влажность воздуха и его состав. Такую систему может правильно установить только профессиональный специалист, не беритесь сами за эту работу, если у вас нет профессиональных навыков.

Очень хорошо если схема вентиляции в частном доме была подобрана специалистом еще на этапе проектных работ.

Более простую систему можно сделать самостоятельно, так можно сэкономить на монтажных работах, а вы сможете узнать об устройстве вентиляционной системы, что упростит дальнейшие плановые осмотры и ремонт системы.

Для начала нужно подготовить необходимые инструменты и материалы, вам потребуется вентиляционная труба необходимого диаметра, электорокабель, маркер, но можно использовать и карандаш, строительный уровень, болгарка, молоток, зубило, отбойник и перфоратор, также вы не обойдетесь без монтажной пены и выравнивающей и финишной шпатлевки.

Начать работы нужно с составления их четкого плана, начертите схему вентиляции, нужно заранее продумать все нюансы системы, чтобы не пришлось что – либо переделывать.

Вентиляцию нужно устанавливать до начала ремонта. При помощи маркера нанесите разметку во всех помещениях, где она пройдет, дополнительно нужно установить в трубе вентилятор, это обеспечит лучшую вентиляцию.

Для нее нужна будет круглая труба, ее диаметр должен быть на 2 сантиметра больше вентилятора, дальше устанавливается вентиляционный короб, он должен быть ближе к полу.

При помощи маркера наметьте в трубе место для вентиляционной трубы, отверстие должно быть чуть шире трубы, высверлить его лучше всего перфоратором, остатки материала выдалбливаются из стены зубилом и молотком, тщательно очистите поверхность от кусков стены и другого мусора.

Наиболее ответственная часть работы, это монтаж труб, от его правильности будет зависеть эффективность всей вентиляции. Поставьте вентилятор внутри трубы и закрепите его, вмонтируйте трубу в подготовленное отверстие.

Пространство, образовавшееся между стеной и трубой можно заполнить монтажной пеной, для ее высыхания нужно 12 часов, таким же образом прокладываются и другие трубы. Обязательно нужно подвести к системе электричество, без него вентилятор не сможет работать.

При помощи болгарки проделайте в стене два отверстия параллельно друг другу, их глубина должна быть примерно 1,5 сантиметра. Отбойником, либо молотком с зубилом снимите излишки материала и подготовьте отверстия для провода. Сделайте отверстие для коробки выключателя, проложите кабель и зафиксируйте его скобами, после чего соедините концы провода с вентилятором и выключателем и хорошо изолируйте их.

Далее можно начинать делать внешнюю отделку вентиляции, промажьте все стыки герметиком, чтобы вентиляция работала лучше, перед тем, как поместить провода внутри стены, проверьте правильность их функционирования.

Установите коробку выключателя для вентилятора и замажьте ее цементным раствором. Уберите ножом лишнюю монтажную пену, стену с кабелем замажьте цементным раствором, а затем оштукатурьте выравнивающей и финишной шпатлевкой.

Наденьте на конец входящей в помещение трубы декоративную решетку, ее можно зафиксировать саморезами, поставьте эти решетки на все выходы трубы в помещение. Вы можете узнать о монтаже вентиляции подробнее, если посетите строительный форум на нашем сайте, там всегда можно найти множество полезной информации.

dekormyhome.ru

обозначения, схема, правила выполнения чертежей

Вентиляционные системы могут быть как простыми, в которых присутствует 2-3 элемента, так и сложными, когда сеть воздуховодов пронизывает несколько этажей и распределяет воздух на множество помещений.

Для того, чтобы при монтаже вентиляции не возникало проблем, необходимо заранее создать проект или чертеж всей системы в целом.

Для того чтобы правильно спроектировать, а впоследствии и смонтировать такую систему вентиляции, необходимо отобразить ее на бумаге либо в компьютере, в идеальном варианте — вместе с планировками и разрезами здания. Если схема несложная и находится в пределах одного помещения, разрезы можно не выполнять.

Правила выполнения

Пример принципиальной схемы устройства системы вентиляции.

Схемы вентиляции принято выполнять во фронтальной изометрической проекции (аксонометрии). Такое оформление позволяет увидеть всю сеть воздуховодов в трех измерениях, потому что, в отличие от планов или разрезов здания, в системе координат аксонометрии появляется третья ось, на которой откладываются значения высоты. Современные программы для проектирования дают возможность качественно и быстро выполнять аксонометрические схемы. Но не каждому доступны эти возможности, а результат все равно нужно получить на бумажном носителе. Поэтому такую схему можно нарисовать и от руки в виде эскиза, главное, соблюдать ряд правил выполнения аксонометрических схем. Придерживаясь их, вы получите полную картину приточной или вытяжной системы на бумаге.

Начать следует с выбора направления угла зрения на помещение или здание, в котором будут прокладываться воздуховоды.

В соответствии с правилами, нужно выбирать угол зрения с того фасада здания, который расположен на планировке снизу, наружная стена этого фасада отмечена первой буквенной осью. Если вы рисуете простой эскиз одного помещения, то можно его выполнять как удобнее, но следует помнить, что в случае официального оформления документации чертеж придется переделать. Воздуховоды системы наносят в виде сплошных толстых линий по такому принципу:

• если канал идет параллельно выбранному для угла зрения фасаду, он наносится как горизонтальная линия;
• воздуховод перпендикулярный этому фасаду выполняется на схеме под углом в 45 градусов к горизонтали с сохранением масштаба;
• вертикальные участки выполняются вертикальными линиями.

Вернуться к оглавлению

Динамическое давление в воздуховоде.
Принцип работы дымососов.
Расчет вентиляции. Подробнее>>

Перечень требований

Аксонометрическая схема вентиляционной системы должна включать в себя следующие элементы и обозначения:

Рисунок 1. Таблица условных обозначений приборов для проектирования систем вентиляции.

1. На всех воздуховодах должны стоять их характеристики. Для этого чертят выносную линию с полочкой, сверху которой указывают диаметр канала или его размеры в том случае, если он прямоугольного сечения. Снизу полки пишут значение расхода воздуха в этом воздуховоде, выражая его в м³.
2. Должны быть указаны отметки высот, на которых будут проложены воздухопроводы. Если они имеют круглую форму, то указывают отметку оси канала, а если прямоугольную — его нижней плоскости.
3. Вентиляторы и дополнительное оборудование должны быть изображены условными обозначениями либо контурами. Некоторые условные обозначения оборудования, которое встречается на схемах чаще всего, приведены на Рисунке 1.
4. Если схема вентиляции содержит местные вытяжки в виде зонтов, то последние изображают условными обозначениями, а при необходимости наносят и контуры самого оборудования, от которого требуется местный отсос.
5. Местные вытяжки (отсосы) требуется маркировать, делая выноски и указывая обозначения отсоса и его документа. Если местный отсос идет в комплекте с технологическим оборудованием, этого можно не делать.
6. Лючки для замеров скорости воздуха в воздуховодах показывают в местах их установки, при этом делают выноску с полкой, вверху которой указывают марку лючка, а внизу — обозначение его документации.
7. Таким же способом маркируют дополнительное оборудование для регулировки и распределения воздуха, нанеся его с помощью условных обозначений.
8. Если некоторые воздуховоды системы вентиляции подлежат утеплению или нанесению противопожарного покрытия, это должно быть графически обозначено на данных участках.

Таблица условных обозначений устройств для проектирования систем вентиляции.

В сложных и протяженных сетях воздухопроводы пересекают строительные конструкции и перекрытия. Несущие перегородки на планировках всегда отмечены цифровой или буквенной осью, а перекрытия имеют свои отметки чистого пола. Аксонометрическая схема должна отображать всю эту информацию, то есть места пересечения каналами перекрытий должны быть условно показаны на схеме с отметкой этого перекрытия. Пересечение несущих перегородок или наружных стен изображают с указанием той оси, которой эта конструкция обозначена.

Вентиляционные системы должны иметь свои обозначения, которые состоят из буквы и цифры. Буква отображает тип системы — приточная (П) или вытяжная (В). Цифра, которая следует за буквой, указывает на порядковый номер системы. Нумеруются они по своему назначению, то есть порядковые номера вытяжным и приточным сетям присваиваются отдельно. Если в здании имеется 3 вытяжных и 2 приточных системы, то их порядковые номера будут В1, В2, В3, П1, П2. Вентилятор, задействованный в каждой из них, на схеме обозначается, как и сама система — П1, В1.

Вернуться к оглавлению

Что должно быть видно в результате?

Рисунок 2, 3. Схемы систем вентиляции.

На Рисунке 2 приведена в качестве примера аксонометрическая схема приточной вентиляции с механическим побуждением. На ней видно, на каких отметках проложены воздуховоды и каких диаметров установлены заслонки для регулировки потока на каждой из 4 веток. Перед ними устроены лючки для замеров скорости воздуха, а каждая ветвь заканчивается воздухораспределительным устройством.

То есть на данной схеме присутствуют все необходимые данные для расчета либо монтажа системы, в идеале так должна вычерчиваться каждая схема.

Второй пример на Рисунке 3 показывает вытяжную вентиляционную систему с местными отсосами в виде зонтов и оборудованием для очистки загрязненного воздуха (циклон). Из показанных в качестве примеров чертежей видно, что обозначения воздуховодов при необходимости и высокой сложности можно разрывать, чтобы отодвинуть часть схемы в сторону. Тогда места разрывов отмечают строчными буквами, а между ними проводят тонкую пунктирную линию. Аксонометрия вычерчивается с соблюдением масштабов, согласно нормам их можно принимать 1:50, 1:100; 1:200.

1poclimaty.ru

видео-инструкция по монтажу своими руками, канализация, фото и цена

В этой статье мы расскажем о том, какие схемы вентиляции в многоквартирном доме или загородном коттедже актуальны на сегодняшний день. Кроме того, мы рассмотрим то, какие требования предъявляются к этим схемам и как те или иные модификации вентиляционных систем изготавливаются своими руками.

Построение эффективных вентиляционных систем до недавних пор было востребовано в основном при промышленном строительстве многоэтажных зданий. В настоящее время аналогичные схемы на профессиональном уровне применяются при проектировании малоэтажных индивидуальных объектов жилищного назначения. И это неудивительно, так как мало построить новый дом, необходимо обеспечить в нем свежесть воздуха и оптимальный микроклимат.

На фото — полный набор воздуховодов, включая вытяжку для отработанных газов

Необходимость воздухообмена в помещении

Эффективные схемы вентиляции в многоквартирном доме могут быть использованы и при обустройстве коттеджа

Профессионально разработанная вентиляция — это не прихоть, а необходимость. Ведь избыточная или недостаточная влажность воздуха, в сочетании с недостатком кислорода и избытком углекислого газа, может стать причиной сонливости, головных болей и даже обострения хронических болезней.

Еще хуже дело обстоит тогда, когда в доме эксплуатируются нагревательные или отопительные приборы, которые в немалой степени расходуют кислород. Неприемлемый уровень влагосодержания также недопустим, так как чрезмерно сухой воздух провоцирует плохое самочувствие, в то время как слишком влажный воздух становится причиной сырости и появления болезнетворных микроорганизмов, таких например как плесень.

Отсутствие эффективного воздухообмена в помещении грозит появлением целого ряда загрязнений, оказывающих негативное воздействие на самочувствие и здоровье человека.

Что может угрожать здоровью при отсутствии вентиляции:

• Углекислый газ — это естественный продукт метаболизма человека. В небольшой концентрации такие примеси в воздухе безопасны, а в большой концентрации могут привести к дискомфорту и обморочному состоянию.
• Угарный газ в малых количествах безопасен, но при повышенной концентрации вызывает тошноту головокружения. При чрезмерной концентрации газа возможен летальный исход.

Концентрация угарного газа может быть вызвана эксплуатацией отопительного оборудования с открытым пламенем и с недостаточно эффективной системой дымоудаления.

• Оксид азота — проникает в помещение с близлежащих автомобильных дорог во время проветривания посредством открытых окон. Превышенная концентрация негативно сказывается на состоянии дыхательных путей и на общем самочувствии человека.
• Испарения формальдегидов — это токсичная примесь, которая появляется в воздухе при использовании в помещении новой недорогой мебели, изготовленной из ДСП. Кроме того, такие испарения в некоторых случаях могут выделяться с поверхности некоторых стройматериалов.
• Радон — токсичный газ без запаха, хорошо растворимый в воде. Радон скапливается в плохо вентилируемых подвалах и цокольных этажах и может стать причиной целого ряда заболеваний.
• Дым сигарет опасен как для курильщика, так и для окружающих людей, выводиться только с помощью эффективно работающей вентиляции.
• Пыль — самый проблемный вид загрязнения воздуха, так как есть множество путей ее проникновения в помещение. Качественно построенная вентиляция с приточными фильтрами не пропускает пыль извне, делая проживание в доме более комфортным.

Как мы могли убедиться, необходимость в вентиляции дома очевидна. Осталось рассмотреть актуальные на сегодняшний день схемы и выбрать лучший вариант.

Актуальные разновидности

Все типы вентиляции строительного объекта можно подразделить на схемы естественного типа и на схемы, основанные на принудительном действии.

• Естественная (пассивная) вентиляция – это наиболее распространённая разновидность, когда речь идет о строительных объектах, возведенных двадцать и более лет назад.

Как правило, системы естественного типа работают по приточно-вытяжной схеме, когда через один патрубок изнутри наружу выводится отработанный воздух, который замещается таким же объёмом воздуха, приходящего через приточный патрубок.

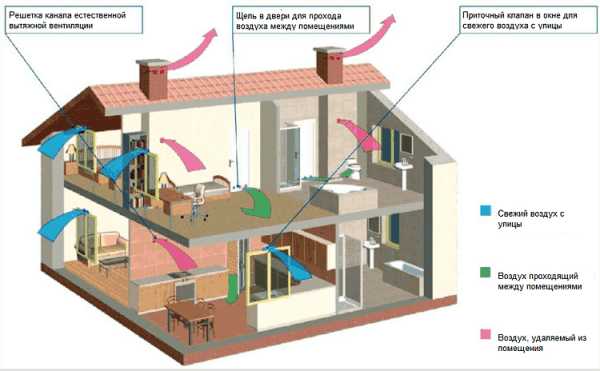

Принцип действия пассивной вентиляции

Правильно спроектированная система теоретически эффективна и характеризуется высокой производительностью. Но в действительности, системы естественного типа имеют больше недостатков, чем преимуществ.

Так как воздухообмен основан на разнице давлений и температур снаружи и внутри здания, с потеплением и похолоданием производительность системы меняется, и этот процесс очень непросто контролировать.

• Принудительная вентиляция лишена ранее описанных недостатков, поскольку за счет применения лопастных вентиляторов с регулируемым числом оборотов, можно контролировать интенсивность воздухообмена, независимо от погодных условий.

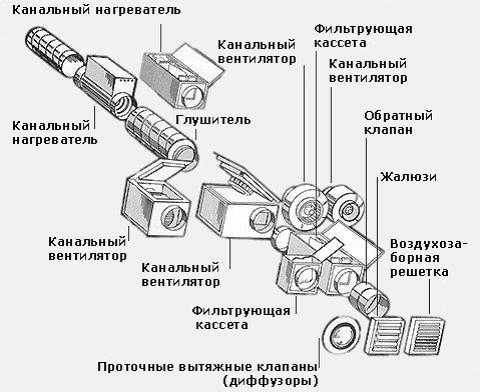

Конструктивные элементы для устройства промышленных вытяжек

  Важно: Разумеется, цена систем принудительного действия более высокая, так как применяется специальное механизированное оборудование. Опять же, такие системы технически сложные, а потому им требуется квалифицированное эксплуатационное обслуживание.

Еще одним преимуществом принудительной вентиляции является возможность ее совмещения с отопительным оборудованием или с установками кондиционирования помещений.

Устройство естественной вентиляции в загородном доме

Схема вентиляции в частном доме на основе встроенных в стену вентиляторов

Инструкция устройства пассивных систем вентиляции во многом определяются такими особенностями строительного объекта как площадь и конфигурация помещений. Кроме того, при проектировании следует учесть наличие цокольного этажа и подвала, которые также нуждаются в интенсивном воздухообмене.

Оптимальным вариантом является планирование пассивной вентиляции одновременно с проектированием строительного объекта. Впрочем, если предстоит нормализовать воздухообмен в уже эксплуатируемом здании (а так чаще всего и бывает) есть действенные методы, позволяющие добиться успешных результатов.

Схема устройства вентиляции в эксплуатируемом здании

Например, на схеме, приложенной к тексту, мы можем видеть, как пассивная вентиляция реализуется в уже эксплуатируемом доме с минимальными изменениями планировки. Внесенные изменения ограничиваются установкой вытяжных воздуховодов, а также монтажом дверных решеток, вытяжек и воздухозаборников.

Все переделки строительного объекта в данном случае ограничиваются устройством технологических отверстий в стенах и перекрытиях. Поэтому такая работа вполне может быть выполнена своими руками без привлечения квалифицированных специалистов.

О том, как правильно пробить отверстия большого диаметра в кирпичных стенах можно узнать из соответствующих статей, представленных на нашем портале.

Важно: Если необходимы технологические отверстия, проделанные под диаметр труб, можно воспользоваться услугой алмазной резки. Несмотря на высокую стоимость, такие отверстия будут в точности повторять очертания воздуховодов, а потому не придётся тратить время на проведение штукатурных работ.

Особое внимание при разработке схемы вентиляции в жилых помещениях нужно уделить параметрам воздуховода.

Существует немало формул и алгоритмов, по которым проводятся расчеты этих величин. Для того чтобы не заострять ваше внимание на этой теме, отметим, что для помещений с площадью до 50 м² будет достаточно воздуховодов, изготовленных из труб с диаметром до 100 мм.

Схема удаления неприятных запахов из канализации

Какие материалы применять для изготовления воздуховодов? Этим вопросом задаются многие строители, впервые мастерящие вентиляцию. В отличие от принудительных систем, в пассивных схемах особых требований к типу материалов, использованных при устройстве воздуховодов нет.

Проще всего использовать канализационные ПВХ трубы раструбного типа серого или оранжевого цвета. Такие материалы просты в плане обработки, так как их несложно резать обычной ножовкой. Кроме того, раструбное соединение, несмотря на свою простоту, демонстрирует высокую степень герметичности.

И, что самое главное, в отличие от металлических труб, полимерные аналоги меньше склонны к образованию конденсата.

Важно: Для того чтобы добиться оптимального комфорта проживания, систему приточно-вытяжных воздуховодов должна дополнять эффективная схема вентиляции канализации в частном доме. Такой подход к организации воздухообмена в строительном объекте позволят объединить все каналы в единую систему и таким образом снизить себестоимость проведенных работ и израсходованных при монтаже материалов.

Устройство вентиляции принудительного действия в загородном доме

Система с единым блоком вентиляторов

Инструкция устройства таких систем во многом сходна со строительством схем пассивного действия. Но, есть существенное отличие: принудительные схемы строятся с применением механизированных нагнетателей – лопастных вентиляторов.

Система с несколькими отдельными вытяжками

Актуальные сегодня схемы принудительной вентиляции можно подразделить на следующие типы:

• Системы, разработанные на этапе проектирования строительного объекта, обустраиваются с использованием полноценных воздуховодов и общего блока вентиляторов.
• Системы, реализованные в уже эксплуатируемом доме, основаны на применении моторизированных вытяжек малой мощности, которые устанавливаются в каждой отдельно взятой комнате. Приток воздуха в данном случае строится по пассивному методу.

Вывод

Итак, теперь, когда мы в общих чертах рассмотрели особенности реализации популярных систем воздухообмена в жилом доме, вы можете решить, какая схема соответствует вашему строительному объекту.

Остались какие-либо вопросы, требующие пояснений? Больше полезной информации можно найти, посмотрев видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Схемы вентиляции: варианты систем

Вентиляция представляет собой движение воздуха или воздухообмен в соответствующем помещении, будь то квартира, частный дом или коммерческое помещение.

Вариант устройства вентиляционной системы

Важно отметить, что вентиляция частного дома может по некоторым параметрам отличаться от вентиляции квартиры. В городской квартире предъявляются высокие требования по фильтрации наружного воздуха, в частном доме требования к фильтрам ниже, но зато важным параметром является низкий уровень шума.

А в целом общий принцип вентиляции одинаков. Стоит также учесть, что параметры и схемы вентиляции и кондиционирования частного дома должны быть заложены в процессе проектирования и строительства дома. Только при продуманном и четком подходе можно обеспечить качественную вентиляцию, грамотное расположение вытяжных и приточных воздуховодов, а также другого вентиляционного оборудования.

Схемы вентиляции

Основных систем вентиляции несколько, и они — следующие:

Естественный приток или пассивная вентиляция

Принцип работы данной системы основан на разнице в температуре и давлении воздуха и требует постоянного притока воздуха извне. Раньше, воздух поступал через некоторые проемы оконных и деревянных рам, а также при простом открытие дверей. На сегодняшний день, с обилием пластиковых стеклопакетов такой канал поступления стал невозможным. Плюс ко всему, открывать двери зимой не всегда приемлемо.

Естественная вентиляция схема ее очень проста, так как основана она на естественных процессах, происходящих в природе. Она легко обслуживаема, не требует каких-либо энергозатрат и не создает шума. Однако она имеет один существенный недостаток – большая зависимость от погодных и климатических условий, которые, как известно, невозможно контролировать. Поэтому частично решают эту проблему с помощью воздухозаборников.

Современная естественная вентиляция предполагает установление в санузлах и на кухне вытяжных вентиляторов, а также воздухозабрника, воздухоотвода на крыши и решетки на дверях.

Приточная вентиляция

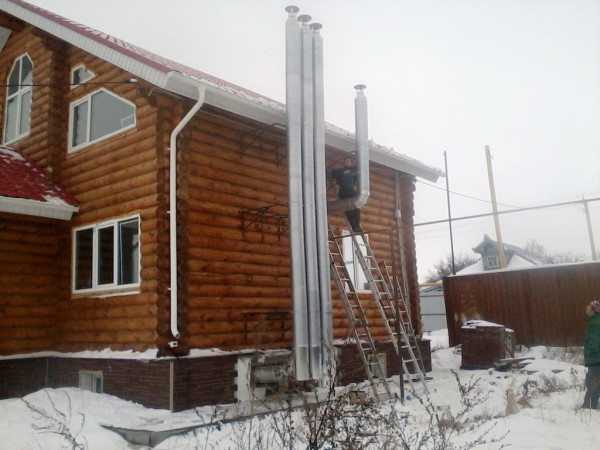

Вывод вентилируемого отверстия, а так же вентилируемый стеклопакет

В отличие от прошлого варианта подача воздуха осуществляется принудительным образом благодаря приточному вентиляционному оборудованию. Такая система очищает воздух и подогревает или охлаждает его до нужной температуры. Подается воздух через вентиляторы, а удаление застоявшегося воздуха происходит естественным путем.

Схема системы вентиляции может быть спроектирована по различной конструкции. Она может быть как моноблочной, так и наборной конструкции. Моноблочная подразумевает расположение одного единого агрегата, который выполняет все вышеперечисленные работы. Набор конструкции состоит из самостоятельных элементов таких как: приточный вентилятор, впускной клапан, шумопоглотитель, калорифер и другие.

Часто, схема приточной вентиляции включает в себя: систему электронного управления, систему распределения воздуха, вытяжку, решетки на дверях, воздухоотвод, вентилятор, нагреватель (или кондиционер), фильтр, воздухозаборник, шумоизоляцию, каналы вентиляционные.

Такая система имеет ряд плюсов. В отличие от естественной вентиляции, нет зависимости от погодных условий и всегда можно контролировать температуру входящего воздуха. Однако такая система потребует больших затрат и работ, а сама схема наличие большего количества вентиляционных каналов.

Приточно-вытяжная вентиляция, в которой контролю поддаются оба потока воздуха (входящего и выходящего)

Это система является наиболее дорогой и сложной, но, вместе с тем, имеющей ряд плюсов. Основным достоинством ее можно назвать организацию блока рекуперации тепла. Такой блок предназначен для обогрева наружного воздуха, поступающего извне, за счет тепла застоявшегося воздуха и выбрасываемого из помещения. При этом КПД такого аппарат может составлять 95 %.

Такая система требует отдельного помещения, но часто ее размещают в котельных, прачечных, чердаках. Для наиболее эффективной работы эти схемы вентиляции дополняют вентиляторами, обеспечивающими выброс загрязненных воздушных масс в единый канал вытяжной вентиляции.

Также, одним существенным недостатком такой системы является наличие множества инженерных коммуникаций, что потребует установку навесных потолков. Поэтому, если Вы не намерены были делать подвесные потолки, подумайте как следует о такой системе. Нужна ли именно она? Так как различная электропроводка и воздуховоды могут существенно портить общий эстетический вид и дизайн помещения (при отсутствии навесных потолков).

Управлять системой достаточно легко. Для этого есть специальный пульт дистанционного управления.

Уход и обслуживание за системами вентиляции

Циркуляция воздуха в доме

Периодически необходимо осуществлять техническое обслуживание системы, так как качество воздуха может значительно ухудшаться. Старые или засоренные фильтры могут плохо прочищать поступающий воздух, поэтому их рекомендуют менять хотя бы два раза в год.

Если их не поменять, то там начинают размножаться микроорганизмы, которые, в последствии, распространяются по приточным воздуховодам. А из-за загрязнения воздуховодов расход воздуха значительно уменьшается. Также стоит следить за вентиляторами, которые не рекомендуют отключать на ночь.

Лучший вариант, если будет не допущена ни одна из перечисленных проблем. Желательно постоянно проверять состояние фильтров и другого оборудования вентиляции. Важно, все же, регулярно осуществлять техническое обслуживание, поскольку отсутствие обслуживания часто приводит распространению воздуха низкого качества.

Лучше всего, если это сделает специальная служба, так как необходим ряд специальных работ (подтяжке хомутиков шлангов, проверке состояния трубок, клапанов и др.), которые грамотным образом осуществит бригада профессиональных работников.

yegorka.com

Общая схема разводки и монтажа принудительной вентиляции в частном доме

Частный дом имеет множество преимуществ перед городской квартирой, которая расположена в шумном мегаполисе. Необходимо помнить, что добротный загородный коттедж должен быть построен с соблюдением всех норм и правил, а также требований и инновационных решений.

Кроме качества материалов, в строении должно быть и отопление, а также обязательно качественная система вентиляции. Она должна полностью соответствовать санитарным нормам и требованиям. Обеспечив помещения качественной системой вентиляции, можно создать максимально комфортные условия для качественного проживания. Свежий воздух необходим внутри помещения для сохранения здоровья человека.

Принцип действия вентиляции и её устройство в частном доме

Принцип действия вентиляции

Устройство вентиляционных каналов во внутренней капитальной стене помещения должно быть оснащено высокотехнологичными утеплителями и материалами во избежание возможного промерзания канала. Промерзание может привести к «опрокидыванию» воздушного потока. То есть, воздух может быть направлен в обратном направлении, что недопустимо при качественной работе системы. При нормальном функционировании загрязнённый воздух выводится наружу за пределы сооружения.

Стоит отметить, что система вентиляции должна быть подобрана для каждого конкретного проек

good-com.ru

видео-инструкция по монтажу своими руками, особенности естественных, аксонометрических систем, в хамаме, в квартире, обозначение обратного клапана, цена, фото

Как при строительстве новой, так и при обслуживании существующей вентиляционной системы, крайне необходимо знать, как она устроена. Разобраться во всех ее нюансах и особенностях поможет схема вентиляции — в хрущевке, современном многоквартирном комплексе, частном жилом доме или другом объекте.

Инструкция, приведенная в этом материале, описывает основные правила составления и использования этих документов.

Составление схемы вентиляции – один из самых важных этапов строительства

Особенности работы с технической документацией

Необходимость в чтении схем

Еще до начала строительства частного жилого дома, планирования ремонта в квартире, рассмотрения вариантов финишной отделки в хамаме или бане, следует позаботиться о проектировании и составлении схем различных инженерных сетей, в число которых входит и вентиляция. Ошибки и недоработки, допущенные на этом этапе строительства, будет очень тяжело устранить своими руками после его окончания.

Тем не менее, эффективно решить возникшие проблемы и добиться комфортного микроклимата в доме можно и в том случае, когда вы не принимали участие в разработке проекта и строительстве сооружения. В этом случае нужно будет лишь заменить или модернизировать те участки вентиляционной сети, которые существенно снижают общую эффективность системы.

На фото – мнемосхема части вентиляционной системы

Здесь снова пригодится имеющаяся или вновь составленная мнемосхема вентиляции, на которой специальными символами обозначено то или иное оборудование, а также присущие ему технические характеристики и особенности. Нужно лишь научиться отличать, например, обозначение обратного клапана на схеме вентиляции, от похожих на него стрелок, свидетельствующих о наличии совершенно других узлов и агрегатов.

Общие требования к проектам

При разработке документации, касающейся системы обеспечения помещений свежим воздухом, важно учитывать следующие параметры:

• количество этажей в доме;
• уровень загрязненности воздуха на улице;
• уровень шума вне помещений;
• категорию строения по классу пожаробезопасности.

Пример схемы вентиляционной системы

Во время подготовки схемы вентиляции, помимо параметров эффективности, следует обратить внимание на несколько дополнительных факторов:

• возможность распространения огня через вентиляционные каналы во время пожара;
• возможность выхолаживания помещений и проникновение в них загрязненного воздуха через воздуховоды большого сечения.

Во избежание перечисленных выше неприятностей целесообразно предусмотреть использование пожаробезопасных материалов и оборудования, а также установку защитных клапанов вентиляции, препятствующих появлению обратной тяги в вентиляции.

Проектирование новой системы вентиляции

Подробная схема системы вентиляции (в том числе и аксонометрическая) необходима для согласования проекта строящегося частного дома в контролирующих и надзирающих инстанциях.

При этом обязательным требованием является установка оборудования, способного прокачать нужный объем воздуха:

• для помещений, в которых планируется постоянное проживание людей – 3 куб. метра в час на 1 кв. метр площади;
• для ванных комнат, совмещенных с уборными – 50 куб. метров в час;
• для раздельных сантехнических помещений – 25 куб. метров в час.

Важно также помнить, что для эффективного обеспечения обитателей дома или квартиры свежим воздухом необходимо его поступление. Потому к проектной документации обычно прилагается и схема приточной вентиляции.

Обратите внимание!
Используемое оборудование и воздуховоды должны соответствовать не только санитарным нормам, но и требованиям противопожарной безопасности.
Иначе подготовленный вами проект не пройдет согласования в пожарной инспекции.

При создании чертежа и проведении инженерных расчетов также необходимо учитывать следующие параметры:

• тип используемой вентиляции;
• метод распределения воздушных потоков по помещениям;
• наличие в вентиляции системы очистки поступающего воздуха;
• необходимость установки и конструкция рекуператора тепла.

Схема вентиляционной системы должна включать и наименование используемого оборудования

Кроме того, не следует забывать и об эстетической составляющей. Воздуховоды, приточные и вытяжные решетки должны органично вписываться в дизайн помещений и не мешать проживанию или работе людей.

Модернизация существующей системы

Нередко возникают ситуации, когда необходимо произвести замену или модернизацию вентиляционной сети в уже построенном и сданном в эксплуатацию здании. Это достаточно трудоемкий процесс, однако, вполне доступный для самостоятельной реализации.

Совет!
Цена переделки готовых инженерных коммуникаций всегда выше, чем разработка и монтаж новых.
Потому всегда тщательно проектируйте и рассчитывайте все параметры.
Это многократно окупиться в будущем.

Процесс переделки уже имеющейся вентиляции состоит из нескольких последовательных этапов:

• расчета объема циркулирующего воздуха;
• подбора сечения воздуховодов;
• выбору типа вентиляторов, фильтров и другого необходимого оборудования.

Модернизировать существующую систему тяжелее, чем сконструировать новую

После этого составляется схема естественной вентиляции или чертеж механической воздухообменной системы, определяется место для монтажа каналов и закрепления оборудования и производятся строительные работы.

Вентиляционные системы многоквартирных домов

Принцип работы системы вентиляции в современном городском доме основан на естественном токе воздуха, поступающем через открытые окна и двери, и удаляемом через общие вентиляционные каналы.

В старых домах (высотой до 5 этажей) возможно обустройство отдельной вытяжной шахты для каждой квартиры. В более современных строениях воздуховоды из квартир выходят в общий канал, который заканчивается на техническом этаже, обеспечивая нужный уровень тяги.

В новых высотках (более 24 этажей), помимо основной вентиляционной шахты, конструируется так называемый разгонный канал, соединяемый с основным. Благодаря этому решению увеличивается объем прокачиваемого воздуха, а также стабилизируется влажность и температура во всех помещениях.

Схема вентиляционной сети многоквартирного дома

Вывод

Хороший домашний мастер отличается от своего не очень умелого коллеги тем, что перед началом работы всегда составляет схему будущего творения. Это касается и вентиляционных систем. Наличие понятной и легко читаемой документации не только облегчает труд рабочих, но и дает возможность легко исправлять возникающие неполадки.

Более подробно о разработке и составлении строительной документации вы можете узнать из видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com
