Схема водоснабжения – Как составляется схема водоснабжения в доме

Содержание

схема системы водоснабжения населенного пункта

Каждый населенный пункт нуждается в качественных и правильно спланированных водозаборных сооружениях, которые бы обеспечили водой всех местных жителей. Подобные очистные сооружения предназначены для проведения первоначальний очистки воды, набранной из первичного источника, после чего транспортирует ее в место потребления или хранения. Станции ХВО устанавливаются для улучшения первоначальных качеств воды и очистки таковой. За транспортировку и подачу воды отвечают водопроводные сети и водоотводы. Для хранения очищенной воды используются различные резервуары.

Так же в комплектацию подобных систем входят устройства для охлаждения и очистки. Стоит отметить, что в них включены, в том числе и устройства, отвечающие за очистку сточных вод. Все эти компоненты работают не прекращая, ежеминутно добывая и очищая воду. Именно поэтому каждый из этих элементов должен четко выполнять возложенные на него задачи, дабы весь механизм работал непрерывно и слаженно.

Содержание

Классификация основных устройств
Основные схемы водоснабжения
Практическое значение
Классификация систем водоснабжения
Категории

Классификация основных устройств

В современном быту человек встречает каждый день множество различных систем водоснабжения. Большинство из них подразделяются  на определенные виды, исходя из таких признаков:

  1. Опираясь на способ разделения воды и способ транспортировки. Их можно разделить также на комбинированные, децентрализованные и централизованные.
  2. Основываясь на разновидностях обсуживаемых сооружений. Встречаются железнодорожные, сельскохозяйственные, промышленные, поселковые и городские.
  3. Опираясь на объем используемой жидкости на предприятиях. Подразделяются на комбинированные, продувные, полузамкнутые, замкнутые, оборотные и с использованием воды.
  4. Базируясь на показателях подачи жидкости. Выделяют комбинированные, напорные и самотечные.
  5. Сформированные по территориальному признаку. Могут быть внутриплощадочными, внеплощадочными, способными обслуживать одновременно несколько объектов, районные, групповые и местные.
  6. Исходя из источников природного происхождения. Встречаются устройства смешанного питания, которые выкачивают воду из источников подземного происхождения и те, которые берут жидкость из поверхностных источников.
  7. По назначению. Встречаются сельскохозяйственные, производственные и противопожарные. При этом они одновременно могут быть объединенными и самостоятельными. Первый вид устройств встречается в случае, если это выгодно с экономической точки зрения, или к воде предъявлены определенные требования касательно ее качества.

Основные схемы и водоснабжения

Первый вариант

К первому типу схем относятся те, в основе которых лежит использование поверхностных источников. Из имеющегося источника вода забирается внутрь очистной системы при помощи одной из установленных станций. После обеззараживания и очистки жидкость попадает в заранее подготовленные резервуары. После этого при помощи насосов вода будет поставляться потребителям по системе трубопроводов. В течение суток подача воды будет не равномерной, если речь идет о городском водоснабжении, ведь ночью воду практически никто не использует, в отличие от раннего утра и позднего вечера. Если информация касается крупных предприятий, то после смен потребление воды практически равное нулю, в отличие от дневного времени. Стабильность работы подобных устройств обусловлено правильным проектированием, которое позволяет добиться равномерной производительности. Подъемные насосы второго уровня проектируются с учетом возможных изменений показателя производительности в течение суток. В этом случае объем подаваемой жидкости должен приблизительно равняться ее расходу.

Производительность

Показатели касательно производительности насосных устройств первого подъема должны быть больше минимальной отметки и одновременно меньше максимального показателя, относящегося к производительности насосов второго подъема. Станции насосов, относящиеся ко второму подъему в часы спокойствия (минимальной потребительской активности), поступают в очистные сооружения путем накапливания жидкости в отстойниках (резервуарах). В те часы, когда наблюдается максимальная потребительская активность среди населения, используется та жидкость, находящаяся в резервуарах, которые, по сути, являются регулирующими емкостями. Там же находится жидкость, используемая для личных нужд самих станций и случаев, где необходимо тушение пожаров.

Для регулирования расходов второго подъема и уровнем потребления используются водонапорные башни. Они представлены в виде специальных утепленных резервуаров, которые находятся на поверхности земли на специальных конструкциях – стволах. Высота будет напрямую зависеть от мощности необходимого для населения объема. Комплектация систем водоснабжения будет напрямую зависеть от типа источников водоснабжения и качества жидкости, содержащейся в нем. В случае необходимости некоторые элементы могут объединяться, а в некоторых может отсутствовать такая необходимость.

Второй вариант

Ко второму типу можно отнести схемы, которые предусматривают использование подземных источников. Для попадания жидкости внутрь системы используются колодцы трубчатого типа, в которых находятся насосы. В большинстве случаев устройство первого подъема совмещено с основным водопроводным сооружением, при этом очистных сооружений и вовсе нет. Но этот вариант возможен только в том случае, если качество подземных вод надлежащего уровня. Для достижения большего уровня безопасности, в каждой системе имеется несколько однотипных сооружений, том числе и резервное механическое и насосное оборудование. На большинстве схемах указываются лишь основное оборудование. Только таким образом можно добиться беспрерывной подачи очищенной жидкости потребителям.

Распределительные устройства и камеры переключения находятся между основными установками. Они отвечают за своевременное отключение и включение дополнительных устройств, оборудования и насосов. Также производится установка смотровых колодцев, которые позволяют отключать отдельные участки, находящиеся в общей сети и гидранты, которые используются во время пожаров. Для пересечения водопроводной системы мостов, автомобильных магистралей, железнодорожных путей и оврагов используется особая система прокладки труб, монтаж которых производится на дно глубоких траншей.

Основные источники

В этом случае могут быть использованы моря, озера, реки и некоторые подземные водоемы. Места расположения сооружений станции первого подъема и водозабора устанавливаются исключительно основываясь на санитарных показателях, таким образом, используя исключительно чистую воду. Если забор производится из реки, то используется тот же уровень, что и прохождение течения. При использовании подземных источников добиться наиболее высокого уровня воды (ее чистоты), можно путем использования подземных источников, которые расположены в нижних водоносных слоях. Это позволяет обустраивать систему в пределах пункта водоснабжения, чего нельзя делать при использовании рек и водоемов.

Такие системы можно обустраивать как вдалеке от населенных пунктов, так и в непосредственной близости от них. В первом случае возможно совмещение станций подъема первого и второго типа при условии, что они находятся в одном сооружении. Стоит обратить внимание, что речь идет не только об определенном объеме воды, который понадобится населению в течение суток, но и об определенном давлении – свободный напор подачи воды. За этот показатель отвечает вторая станция подъема и присутствующая поблизости водонапорная башня, которая используется в часы максимального потребления. Для сокращения высотности водонапорной башни возможна ее установка на возвышенной местности.

Практическое значение

В случае, если особой очистки вода не требует, можно существенно упростить общую систему водоснабжения. Теряется необходимость в присутствии не только очистных сооружений, но и дополнительных резервуарах и насосах второго подъема. От типа местности будет зависеть используемая схема водоснабжения. Если речь идет о горной местности, где источники чистой воды находятся на более высоком уровне, нежели населенные пункты, то вода будет пускаться на самотек, так как насосная станция или оборудование не понадобится. Районные и групповые водопроводы имеют важное практическое значение, при котором водоснабжение производится одновременно нескольких объектов (возможно различного назначения). Это дает возможность существенно сэкономить, так как обслуживание только одной системы в разы дешевле, чем одновременно нескольких. Стоит обратить внимание, что в этом случае надежность системы также будет выше.

Классификация систем водоснабжения

Все типы систем водоснабжения, которые используются в практических целях, можно классифицировать таким образом:

  1. Исходя из назначения, системы подразделяются на: общие системы, снабжения железнодорожного транспорта, металлургических предприятий, электростанций, комбинатов химического назначения, производственные, сельскохозяйственные и коммунальные.
  2. Исходя из целевого назначения разделяют на: противопожарные, поливочные, производственно-хозяйственные, противопожарно-хозяйственные и хозяйственно-питьевые.
  3. Основываясь на типе используемых источников природного происхождения, делят системы на:
  • смешанные;
  • те, для которых используются артезианские источники;
  • поверхностные (местные озера и реки).
  1. Исходя из способов подачи жидкости, делятся на гравитационные и те, при которых используются насосы для перекачки воды.

Всех их можно отнести к нескольким категориям, таким как производственные цели и питьевые (хозяйственные) нужды.

Категории

В зависимости от требований и прямого назначения, которые выдвигаются самими потребителями, возможна самостоятельная установка подобных систем, при этом все будет зависеть от экономических условий и желаемого качества воды. Для городов создается единая противопожарная и хозяйственная система, которая размещается на территории города. Если речь идет о промышленниках, для которых степень очистки воды особой роли не играет, возможна установка водопроводов производственного типа. Если неподалеку находятся несколько предприятий одного типа, то возможно использование системы объединенного типа. В каждом городе присутствует несколько небольших предприятий, которые не нуждаются в очищенной воде, но ради которых не имеет смысла проводить отдельную систему (низкий уровень потребления). В этом случае они подключаются к общей системе и используют очищенную воду наравне с остальным населением.

oborudovanie1.ru

§ 47. Схемы водоснабжения населенных пунктов и промышленных предприятий

Схема водоснабжения населенного пункта зависит прежде всего от вида источника водоснабжения.

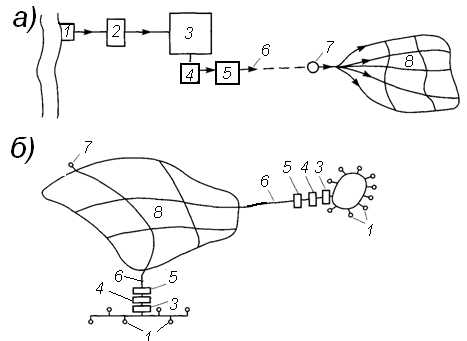

На рис. II. 1 приведена наиболее распространенная схема водоснабжения населенного пункта с забором воды из реки. Речная вода поступает в водозаборное сооружение, из которого насосами станции I подъема подается на очистные сооружения. Очищенная вода поступает в резервуары чистой воды, откуда забирается насосами станции II подъема для подачи по водоводам и магистральным трубопроводам в водопроводную сеть, распределяющую воду по отдельным районам и кварталам населенного пункта.

На территории населенного пункта (обычно на возвышенности) сооружается водонапорная башня, которая, как и резервуары чистой воды, служит для хранения и аккумулирования запасов воды. Необходимость устройства башни объясняется следующими обстоятельствами. Расход воды из водопроводной сети значительно колеблется в течение суток, в то время как подала воды насосами станции II подъема относительно равномерна. В те часы суток, когда насосы подают в сеть воды больше, чем ее расходуется, излишек поступает в водонапорную башню; в часы максимального расходования воды потребителями, когда расход, подаваемый насосами, недостаточен, используется вода из башни. Водонапорная башня, расположенная в противоположном от насосной станции конце города, называется контррезервуаром. При наличии вблизи населенного места значительного естественного возвышения вместо водонапорной башни сооружают

наземный водонапорный резервуар.

При использовании в качестве источника водоснабжения подземных вод схема водоснабжения значительно упрощается. В этом случае очистные сооружения обычно не нужны — подземные воды часто не требуют очистки. В некоторых случаях не устраивают так­же резервуаров чистой воды и насосной станции II подъема, так как вода может подаваться в сеть насосами, установленными в буровых скважинах.

Иногда населенный пункт снабжается водой из двух или более источников — водоснабжение с двухсторонним или многосторонним питанием.

При расположении источника водоснабжения на значительной высоте по отношению к населенному пункту, когда возможна пода­ча воды из источника без помощи насосов — самотеком, устраивают гравитационный водопровод.

Промышленные предприятия, отличающиеся значительным раз­нообразием технологических операций, потребляющие для отдельных процессов воду различного качества, требующие подачи ее под различными напорами, имеют сложные схемы водоснабжения.

При расположении вблизи промышленного предприятия поселка для них устраивают единый хозяйственно-противопожарный водопровод.

В районах, где имеется много относительно близко расположен­ных предприятий, применяют групповые системы водоснабжения. Устройство групповых (или районных) систем позволяет сокращать число очистных сооружений, насосных станций, водоводов и тем самым уменьшать строительную и эксплуатационную стоимость системы.

Промышленные предприятия, расположенные на территории современного города, обычно получают хозяйственно-питьевую воду непосредственно из городского водопровода.

Водоснабжение промышленных предприятий может быть прямоточным, оборотным и с последовательным использованием воды.

Рис. II.1. Схема водоснабжения насел-енного пункта

1 — водоприемник; 2 — самотечная труба; 3 — береговой колодец: 4 — насосы станции I подъема; 5 — отстойники; в — фильтры; 7—-запасные резервуары чистой воды; 8 — на­сосы станции II подъема; 9 — водоводы; 10 — водонапорная башня; // — магистральные трубопроводы; 12 — распределительные трубопроводы

Рис. II.2. Схема прямоточного водоснабжения промышленного предприятия

Рис. II.3. Схема оборотного водоснабжения промышленного предприятия

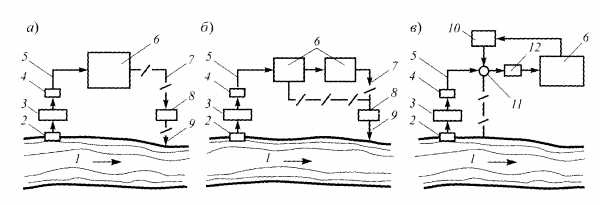

На рис. II.2 приведена схема прямоточного водоснабжения про­мышленного предприятия. Насосная станция 4, расположенная1 вблизи водозаборного сооружения 5, подает воду для производствен­ных целей в цехи / по сети 2. Для хозяйственно-противопожарных нужд поселка 6 и цехов / насосная станция 4 подает воду в само­стоятельную сеть 7. Предварительно воду очищают на очистных со­оружениях 3.

Нередко для производственных целей требуется подача воды раз­личного качества и под разными напорами. В этом случае устраи­вают две или несколько самостоятельных сетей.

Воду, использованную в технологическом процессе, удаляют в ка­нализационную сеть и после соответствующей очистки сбрасывают в водоем ниже по течению относительно объекта водоснабжения.

На ряде промышленных предприятий (химические, нефтеперерабатывающие, металлургические заводы, ТЭЦ и пр.) воду приме­няют для целей охлаждения и она почти не загрязняется, а только нагревается. Такую производственную воду, как правило, исполь­зуют вновь, предварительно охладив ее.

На рис. II.З приведена схема оборотного водоснабжения промышленного предприятия. Нагревшуюся воду по самотечному тру­бопроводу 10 подают к насосной станции 2, откуда насосами 7 пере­качивают по трубопроводу 3 на специальные сооружения 4, пред­назначенные для охлаждения воды (брызгальные бассейны или гра­дирни). Охлажденную воду по самотечному трубопроводу 6 возвращают на насосную станцию 2 и насосами 8 по напорным трубопро­водам 9 направляют в цехи предприятия /. При оборотном водо­снабжении часть воды (3—5% общего расхода) теряется. Для вос­полнения потерь воды в систему подают «свежую» воду по трубопроводу 5.

Оборотное водоснабжение экономически выгодно, когда про­мышленное предприятие расположено на значительном расстоянии от источника водоснабжения или на значительном возвышении по отношению к нему, так как в этих случаях при прямоточном водо­снабжении будут велики затраты электроэнергии на подачу воды. Также выгодно устраивать оборотное водоснабжение, если расход воды в водоеме мал, а потребности в производственной воде велики.

Схему водоснабжения с последовательным (или повторным) использованием воды применяют в тех случаях, когда воду, сбрасы­ваемую после одного технологического цикла, можно использовать во втором, а иногда и в третьем технологическом цикле промышлен­ного предприятия. Воду, использованную в нескольких циклах, удаляют затем в канализационную сеть. Применение такой схемы водоснабжения экономически целесообразно, когда необходимо сократить расход «свежей» воды.

studfiles.net

Виды схем водоснабжения частного дома – разбор полетов

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

  • В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
  • Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
  • Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

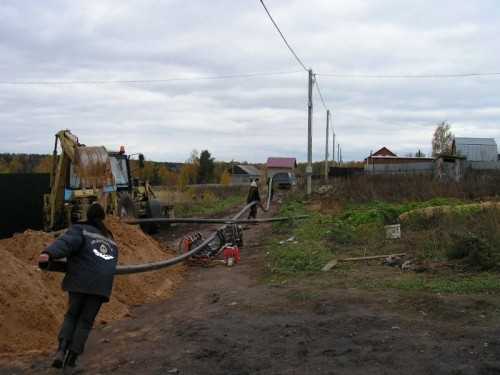

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

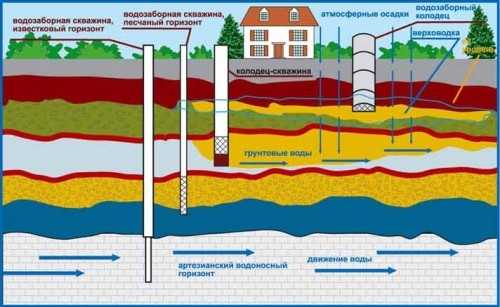

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

  • У них больший дебит.
  • Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

  • Источник водозабора.
  • Насос.
  • Трубопровод, соединяющий насос с системой водоочистки.
  • Накопительный бак или гидроаккумулятор.
  • Водоочистка с системой фильтров.
  • Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

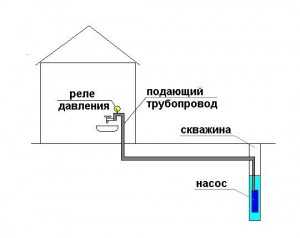

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

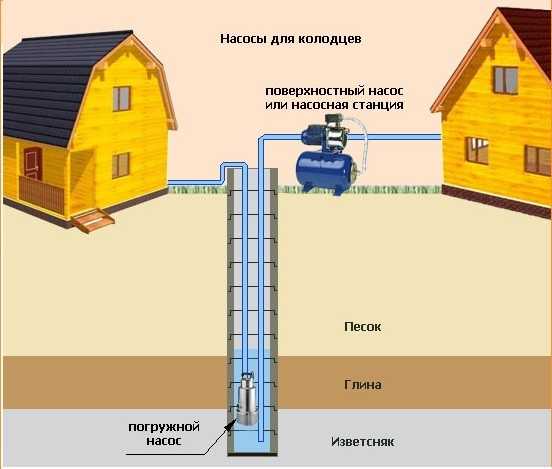

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

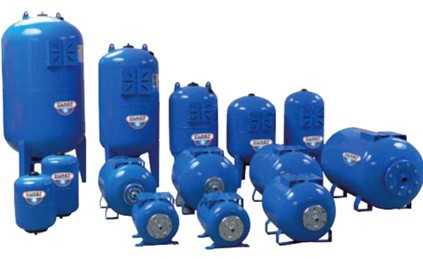

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

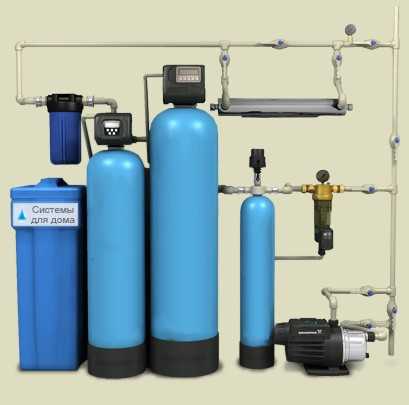

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

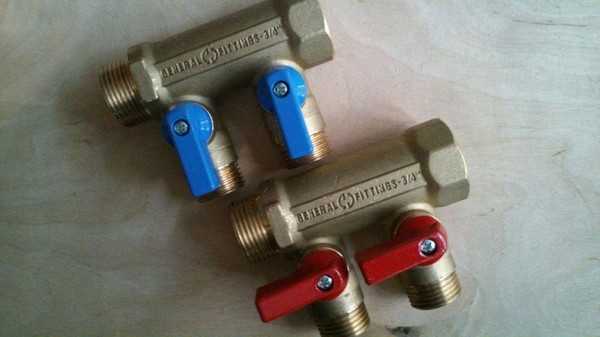

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

  • Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
  • Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
  • Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
  • Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
  • Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
  • Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

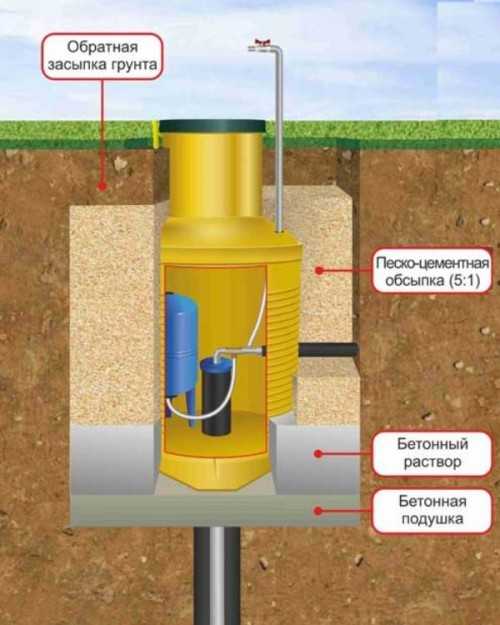

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

otepleivode.ru

Основные схемы водоснабжения. | САН САМЫЧ



Основные схемы водоснабжения.

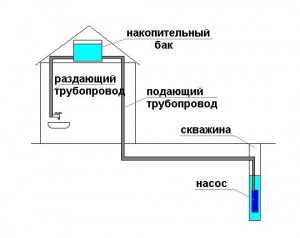

Схема накопительного водоснабжения

Если говорить откровенно, в чистом виде мне известны только две возможные схемы водоснабжения: напорная и накопительная. У каждой из этих схем есть свои достоинства и недостатки, поэтому на практике любая реальная схема водоснабжения – это разумное сочетание этих двух основных схем с уклоном в ту или в другую сторону, в зависимости от реальных условий эксплуатации системы и материальных возможностей хозяина усадьбы.
При накопительной схеме водоснабжения обязательно наличие накопительного бака, от которого осуществляется подача воды в систему водоразбора дома. Какой это бак: гидроаккумулятор с резиновой мембраной или обычная бочка, где он стоит: на чердаке, в подвале или под насосом, — это уже другой вопрос. Главное, что он есть. Опять же, не имеет особого значения, каким образом этот накопительный бак будет наполняться: с помощью электрического насоса, ручной помпы или просто обыкновенным ведром.
Основное достоинство такой схемы – её энергонезависимость. Т.е. если у вас по какой-то причине отключили электричество (или ветер затих, как у американцев времен дикого запада), вы совершенно спокойно можете использовать накопленный запас воды для своих нужд. А потом… вдруг электричество дадут (или ветер снова подует), в конце концов, можно и ведрами натаскать.
Еще одно достоинство, о котором частенько забывают, это независимость расхода воды от его притока в накопительную емкость. Это очень важно для владельцев колодцев и скважин с крайне низким дебетом воды. Как-то пришлось решать проблему водоснабжения дома, где дебет скважины составлял всего 10-15 литров в час, естественно, когда другие средства (промывка и прокачка скважины) не помогли. (О том, как можно это сделать читайте здесь.)
К недостаткам накопительной схемы водоснабжения относят большой размер накопительных емкостей. Их надо где-то разместить, так чтобы они не бросались в глаза и не отнимали жизненное пространство у жильцов дома. Ещё – вода в емкостях может замерзнуть, и тогда, в лучшем случае, вы лишаетесь на время возможности пользоваться водой (пока не отогреется или вы не отогреете), в худшем, разрыв емкостей и ремонт всей системы и интерьера дома, если баки стояли на чердаке. Также к недостаткам этой схемы можно отнести слабый напор воды на выходе из смесителей, по сравнению с напорной схемой водоснабжения, и, в редких случаях, невозможность определить количество оставшейся в запасе воды.

Схема напорного водоснабжения

Всех этих недостатков лишена напорная схема водоснабжения в силу того, что у неё просто отсутствуют накопительные емкости, которые могут замерзнуть, занимают место и т.д., а вода в трубах все время находится под постоянным избыточным давлением, поддерживаемым реле давления и насосом. Но все её достоинства оборачиваются в недостатки, как только у вас по какой-то причине отключился свет или сломался насос, потому как в этом случае получается: нет электричества, нет – воды.
Таким образом, в зависимости от ваших конкретных условий, необходимо определить какая из схем водоснабжения будет доминирующей. Если с электричеством проблем нет, ваш источник дает достаточное количество воды, то основной схемой разумно принять напорную. Поставить, например, насосную станцию с небольшим гидроаккумулятором, объема, которого хватило бы, чтобы домыть посуду или смыть шампунь с головы при внезапном отключении света.
Если же проблемы есть: свет периодически отключают, скважина или колодец дают не очень много воды, насосы ломаются из-за нестабильного напряжения или наличия в воде песчаной взвеси,- лучше искать место в доме для накопительных емкостей. А с недостатками накопительной схемы бороться утеплением емкостей, увеличением проходного сечения труб водоразбора или установкой дополнительного насоса для повышения давления в системе (подробнее здесь).
Я считаю, что, немного подумав, можно решить любую проблему, потратив на это минимум сил и средств. И надеюсь, мои нехитрые рекомендации помогут вам в этом.

sansamuch.ru

Водоснабжение — ТеплоВики - энциклопедия отопления

Материал из ТеплоВики - энциклопедия отоплении

Пример современного горячего и холодного водоснабжения

Водоснабжение - совокупность мероприятий по обеспечению водой различных её потребителей — населения, промышленных предприятий, транспорта и др.. Комплекс инженерных сооружений, осуществляющих задачи водоснабжения, называется системой водоснабжения или водопроводом. Все современные системы водоснабжения населённых мест являются централизованными: каждая из них обеспечивает водой большую группу потребителей.

Цели водоснабжения

  • Хозяйственно - питьевые (питье, приготовление пищи, умывание, стирка, поддержание чистоты жилищ и т.д.)
  • Противопожарные
  • Производственные (расход предприятиями промышленности, транспорта, энергетики, сельского хозяйства и т.д.)
  • Ирригационные

При подаче воды учитывают её качество, которое регулируется санитарно-эпидемиологическими нормами. Для доведения качества воды до требуемых норм используют водоподготовку.

Источники водоснабжения

Практически все используемые для целей водоснабжения природные источники воды могут быть отнесены к двум основным группам:

  • поверхностные
  • подземные

Для нужд населения наиболее пригодны подземные воды. Однако для снабжения водой больших населённых мест подземных источников часто оказывается недостаточно, а получение из них значительного количеств воды экономически невыгодно. Поэтому для водоснабжения крупных городов и промышленных объектов используют преимущественно поверхностные источники пресной воды.

История водоснабжения

Глиняный водопровод - доказательство существования водоснабжения в Древней Греции

История водоснабжения насчитывает несколько тысячелетий. Ещё в Древнем Египте для получения подземных вод строились весьма глубокие колодцы, оборудованные простейшими механизмами для подъёма воды, использовались гончарные, деревянные и даже металлические (медные и свинцовые) трубы. В античном Риме имелись уже довольно крупные централизованные системы водоснабжения; сохранились акведуки, служившие для перехода самотёчных водопроводных каналов через овраги и долины. При раскопках в Новгороде был обнаружен водопровод из деревянных труб, время постройки которого относится к концу XI — началу XII вв. Имеются сведения о самотёчном водопроводе из гончарных труб, построенном в Грузии в XIII в. В XV в. был сооружен родниковый водопровод для Московского Кремля. В 1-й половине XVIII в. были построены водопроводные сооружения в Петербурге, Петергофе, Царском Селе. В 1804 закончено сооружение первого московского (мытищинского) водопровода, а в 1861 — петербургского городского водопровода.

Системы водоснабжения

Классификация систем водоснабжения

Системы водоснабжения могут классифицироваться по ряду основных признаков.
По назначению:

  • системы водоснабжения населенных мест (городов, поселков),
  • системы производственного водоснабжения,
  • системы сельскохозяйственного водоснабжения,
  • системы противопожарного водоснабжения,
  • комбинированные системы водоснабжения (хозяйственно-производственные, хозяйственно-противопожарные и т.д.).

По способу подачи воды:

  • самотечные (гравитационные),
  • с механизированной подачей воды (с помощью насосов),
  • зонные (в одни районы самотеком, в другие насосами).

По характеру используемых природных источников :

  • получающие воду из поверхностных источников (речные, озерные и т.д.),
  • получающие воду из подземных источников (родниковые, артезианские и т.д.),
  • смешанного типа.

По способу использования воды:

  • системы прямоточного водоснабжения ( с однократным использованием воды),
  • системы оборотного водоснабжения,
  • системы с повторным использованием воды.

Сооружения систем водоснабжения

Для получения воды из природных источников, её очистки в соответствии с нуждами потребителей и для подачи к местам потребления служат следующие сооружения:

Общая схема водоснабжения

Общая схема водоснабжения может видоизменяться в зависимости от конкретных условий. Если, например, вода источника не требует очистки, из схемы выпадают очистные и связанные с ними сооружения. При расположении источника на более высоких отметках, чем снабжаемый водой объект, вода может быть подана самотёком, и поэтому нет необходимости в устройстве насосных станций. Расположение водонапорных башен и резервуаров зависит от рельефа местности. В некоторых системах используется несколько источников водоснабжения, что ведёт к увеличению числа основных сооружений. При большой разности отметок на территории объекта иногда устраивают так называемое зонное водоснабжение, т. е. отдельные сети для районов города, расположенных на разных отметках, с отдельными насосными станциями. Иногда сооружают повысительные насосные станции, забирающие воду из основной сети города и подающие её в возвышенные районы.

Принятие и подъём воды

Водоприёмные сооружения имеют различное устройство в зависимости от вида источников водоснабжения и местных условий. Для приёма поверхностных вод используются речные, водохранилищные, озёрные, морские водоприёмники. Для приёма подземных вод в зависимости от глубины залегания водоносных пластов применяются трубчатые (буровые) колодцы, горизонтальные водосборы, представляющие собой дренажные трубы или галереи, укладываемые в пределах водоносного пласта. Родниковые воды собираются при помощи каптажных сооружений (каменных резервуаров, приёмных камер и др.), располагаемых в месте наиболее интенсивного выхода родниковой воды.
Вода поднимается из подземных источников в большинстве случаев центробежными насосами. Весьма эффективны погружные насосы, опускаемые под уровень воды в колодец вместе с электродвигателем, заключённым в водонепроницаемый кожух. При использовании артезианских (напорных) вод после сооружения колодца уровень воды в нём устанавливается над водоносным пластом. Иногда давление в пласте столь велико, что вода самоизливается из колодца на поверхность земли. Для городских водопроводов, использующих подземные воды, обычно сооружают группу колодцев. Вода из них поступает в сборный резервуар и оттуда подаётся потребителям насосной станцией. Шахтные колодцы применяют при относительно неглубоком залегании подземных вод. В зависимости от глубины шахтных колодцев подъём воды из них может быть осуществлен обычными или погружными насосами.

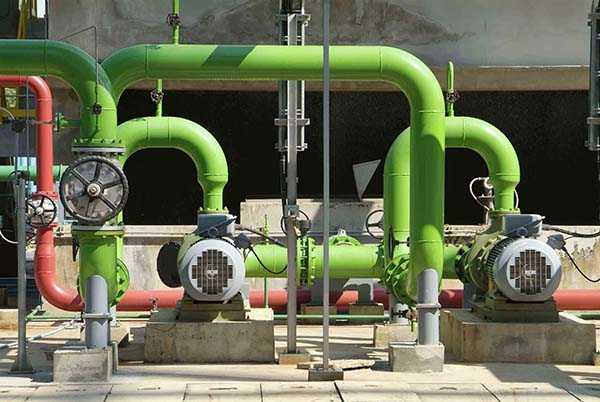

Насосные станции современных систем водоснабжения оборудуются, как правило, центробежными насосами с электрическим приводом, а также регулирующей, предохранительной и контрольно-измерительной аппаратурой. Многие насосные станции имеют телеуправление и полностью автоматизированы.

Распределение воды в потребительской сети

Очистные сооружения обрабатывают природную воду с целью придания ей качеств, соответствующих требованиям потребителей. Очищенная вода подаётся к объекту по водоводам и разводится по его территории водопроводной сетью. К уличной сети присоединяются домовые ответвления, по которым вода вводится в здания. Внутри зданий устраивается сеть внутреннего водопровода, подводящая воду к точкам её разбора через различные водоразборные устройства (краны). В благоустроенных жилых домах и в некоторых общественных зданиях устраиваются также системы, снабжающие потребителей горячей водой. В производственных зданиях вода подводится к различным технологическим агрегатам, машинам, аппаратам, котлам и т.д. Разбор воды осуществляется частично и из наружной (уличной) сети через водоразборные колонки (краны). Подача воды для тушения пожаров осуществляется из наружных пожарных гидрантов, располагаемых на уличной сети. Внутренние пожарные краны устанавливаются в общественных и производственных зданиях, а также в жилых домах выше 11 этажей.

Промышленное водоснабжение

Схема оборотного водоснабжения:
А — промышленное предприятие;
Б — охлаждающее устройство;
В — циркуляционная насосная станция;
Г — водоприёмник:
Д — насосная станция;
1 — отвод нагретой воды;
2 — подача охлажденной воды;
3 — подача «свежей» воды от источника.

Для промышленных предприятий (в определённых условиях) применяют так называемые оборотные системы водоснабжения, а также системы с последовательным использованием воды. Оборотные системы служат для предотвращения иррационального использования природных вод и их загрязнения. В таких системах воду после надлежащей обработки (охлаждения или осветления) снова подают потребителям. Для охлаждения воды в оборотных системах применяются градирни, бассейны брызгальные, охладительные пруды. При этом из источника подаётся вода только для восполнения её потерь при охлаждении и безвозвратных её расходов в производстве. Таким образом, количество воды, забираемой из источника, при оборотной системе значительно меньше, чем при обычной прямоточной системе. Это позволяет иногда использовать природный источник, который при прямоточной системе был бы недостаточным для данного потребителя. Системы с последовательным использованием воды применяют в тех случаях, когда вода, сбрасываемая одним производственным потребителем, может употребляться другим. Это также уменьшает количество воды, которое надо забирать из источника водоснабжения.

Санитарный надзор

Качество подаваемой населению воды (на всём пути её транспортирования от водопроводной станции до потребителя) подвергается санитарному контролю. Санитарный надзор, осуществляемый районными и городскими санэпидстанциями, распространяется на все системы хозяйственно-питьевого водоснабжения населённых мест и другие системы, подающие воду питьевого качества. На территории, входящей в зону санитарной охраны, устанавливается режим, обеспечивающий надёжную защиту источника водоснабжения от загрязнения и сохранение требуемых качеств воды. Проект зон санитарной охраны составляет неотъемлемую часть каждого проекта водоснабжения, без которой он не может быть утвержден.

Источники

ru.teplowiki.org

Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Вернуться к содержанию

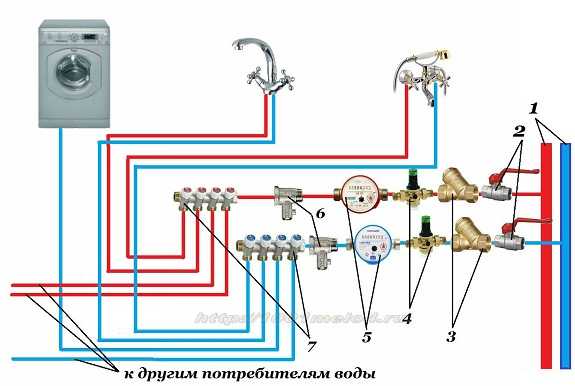

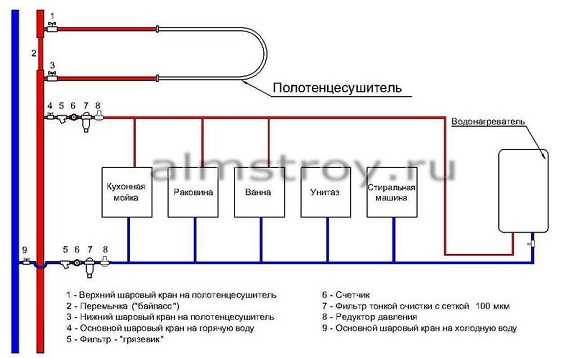

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей. Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

  • экономия расходных материалов;
  • малые затраты на монтаж магистралей;
  • легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

  • падение давления при условии подключения большого числа сантехники и бытовых устройств;
  • отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
  • сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
  • отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
  • необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали. Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

  • главная магистраль подачи холодной воды;
  • вентиль для перекрытия главной трубы;
  • фильтры и редукторы основной магистрали;
  • коллектор-распределитель основной трубы;
  • вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
  • вентиль, блокирующий приток горячей жидкости от нагревателя;
  • главная магистраль подачи горячей жидкости;
  • вентиль для перекрытия основной трубы с горячей жидкостью;
  • фильтры и редукторы главной магистрали подачи горячей жидкости;
  • коллектор-распределитель главной магистрали подачи горячей жидкости;
  • краны, блокирующие приток горячей жидкости к полотенцесушителю;
  • прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.
Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

ОБЩАЯ СХЕМА СИСТЕМЫ ВОДОСНАБЖЕНИЯ ОБЪЕКТА — МегаЛекции



Под системой водоснабжения подразумевается комплекс сооружений, необходимых для снабжения водой потребителей в необходимом количестве, требуемого качества и под требуемым напором при обеспечении надежности их работы.

Системы водоснабжения можно разделить на хозяйственно-питьевые, производст­венные и противопожарные.

Помимо того, вода используется для мойки улиц, проездов, площадей, а также поливки зеленых насаждений и других целей.

В зависимости от вида объекта, снабжаемого водой, системы бывают городскими, поселковыми, промышленными и т.п.

При этом система водоснабжения может обеспечивать водой как один объект, так и группу однородных и разнородных потребителей на территории района.

На промышленных предприятиях в зависимости от схемы использования воды системы классифицируются на прямоточные, с последовательным использованием воды, оборотные и замкнутые.

В зависимости от источника питания водой объекта они подразделяются на системы, забирающие воду из поверхностных источников и из подземных источников.

По способу подачи воды потребителям системы могут быть напорными и безнапорными. Возможна комбинация этих схем подачи воды.

Система водоснабжения состоит из сооружений для забора воды из источника, ее транспортирования, обработки, хранения и регулирования подачи.

Вид водозаборного сооружения зависит от характера источника водоснабжения. Из поверхностных источников водоснабжения (рис. 1, а) забор воды осуществляется береговыми и русловыми водозаборами различных конструкций, из подземных (рис. 1, б) - водозаборными скважинами, шахтными колодцами, горизонтальными и лучевыми водозаборами, сооружениями для каптажа подземных вод.

Подъем и перекачка воды на очистные сооружения или к потребителю осуществляется насосной станцией I подъема.

После прохождения процесса кондиционирования вода подается потребителю насосной станцией II подъема.

Возможно устройство нескольких последовательно или параллельно работающих станций, что определяется техническими и экономическими требованиями.



Сооружения для кондиционирования воды необходимы для доведения ее качества до требований, предъявляемых к ней абонентами.

Резервуары чистой воды (сборные резервуары) служат для сглаживания неравномерности режима работы насосных станций I и II подъемов и хранения аварийных и противопожарных объемов

Водоводы следует рассматривать как сооружения для транспортирования воды к местам ее распределения. Они представляют собой систему труб (напорных и безнапорных) и каналов, по которым вода поступает к городу, поселку или промышленному объекту.

Для распределения воды по территории объекта и раздачи ее потребителям устраивается водопроводная сеть. Она представляет собой систему трубопроводов, уложенных по улицам, проездам и т.д., оборудованных необходимой арматурой для целей регулирования, ремонта, отбора воды на цели пожаротушения, поливки и т.д.

Сооружения для хранения и аккумулирования воды (водонапорная башня) выполняют ту же роль, что и резервуар чистой воды. Они сглаживают несовпадение режима работы насосной станции II подъема и режима водопотребления.

Место расположения водонапорной башни в значительной мере определяется рельефом местности. Как правило, ее устанавливают на возвышенных отметках с целью уменьшения строительной стоимости. Однако в общем случае место ее установки должно определяться гидравлическими и технико-экономическими расчетами систем подачи и распределения воды.

Если башня на местности располагается между насосной станцией II подъема и городом (см. рис. 1, а), то такая система водоснабжения называется с башней в начале сети, если по схеме, показанной на рис. 2.1, б, - то системой водоснабжения с башней в конце сети.

Вместо водонапорной башни может быть установлен наземный или подземный напорный резервуар, если вблизи города имеются достаточно высокие отметки земли, а при отсутствии таковых - безнапорный резервуар со станцией подкачки (станцией регулирования).

Емкости могут быть установлены и в промежуточное положение, если возвышенные отметки находятся в черте населенного пункта.



Рис.1. Общая схема систем водоснабжения из поверхностного (а) и подземного (б) источников

1 - водозаборное сооружение; 2, 5 - насосные станции соответственно I и II подъема; 3 - очистные сооружения; 4 - резервуар чистой воды; 6 - водоводы; 7 - напорной регулирующая емкость; 8 - водопроводная сеть



Расположение очистных сооружений возможно вблизи как водозаборных сооружений, так и потребителя.

Это зависит от удаленности водопотребителя от источника пи­тания, наличия строительной площадки, санитарных, технических или экономических соображений, а также качества воды в источнике.

Схема водоснабжения будет упрощена в случае соответствия качества воды в источнике требуемому. Тогда очистные сооружения могут отсутствовать. Такая схема возможна, например, при использовании артезианских вод, для которых характерно высокое санитарно-гигиеническое качество.

Если источник водоснабжения расположен выше отметок снабжаемой водой территории, то появляются предпосылки для подачи воды потребителю самотеком. К таким источникам относятся горные водохранилища и ключи, а также напорные артезианские воды. При этом отпадает необходимость устройства насосных станций, перекачивающих воду от источника питания до потребителя. При значительной удаленности потребителя от источника может возникнуть необходимость устройства нескольких последовательно работающих насосных станций, перекачивающих воду по водоводам.

Если город имеет развитую территорию исложный пересеченный рельеф местности, то для создания у абонентов требуемого давления устраивают несколько насосных станций.

При совпадении режима работы насосной станции и режима водопотребления необходимость устройства резервуаров и башен для целей регулирования отпадает.

Таким образом, обязательными элементами системы водоснабжения являются водозаборные сооружения, водоводы и водопроводная сеть.

Изложенные соображения относятся к системам водоснабжения как населенных пунктов, так и промышленных предприятий.

Существуют, однако, системы, специально устраиваемые для целей промышленного водоснабжения (прямоточная, с повторным использованием воды, оборотная и др.). Прямоточная система (рис.2, а) предусматривает забор все увеличивающихся количеств воды по мере развития промышлен­ного предприятия. После использования в технологическом цикле вода сбрасывается в водоем. Получить необходимые количества воды часто невозможно или требуются большие капитальные затраты. Для уменьшения действия сбрасываемых загрязненных вод на качество воды в источнике приходится осуществлять их очистку, что исключительно дорого. Поэтому более перспективными являются пути уменьшения количества сбрасываемых вод.

Рис 2. Схемы производственных водопроводов

а - прямоточная; б- с-повторным использованием воды; в - оборотная;

1 - река; 2 - водозаборное сооружение; 3 - очистные водопроводные сооружения; 4 - насосная станция II подъема; 5 - водоводы; 6 - промышленное предприятие; 7 — сброс отработавшей воды; 8 — станция очистки сточных вод; 9 - сброс воды в реку; 10 - водоохлаждающее устройство; 11 - сборный резервуар; 12 — насосная станция оборотной воды



Система повторного использования воды (рис. 2.2, б) представляет собой систему, в которой свежая вода, пройдя технологический цикл на одном из производств, участвует в технологическом процессе следующего производства. Для создания такой схемы необходимо, чтобы качество воды после использования на первом предприятии удовлетворяло требованиям технологического процесса второго производства. В противном случае требуется корректировка ее качества на очистных и охладительных сооружениях. Применение этой системы позволяет сократить суммарный расход свежей воды.

С целью сокращения забора свежей воды из источников водоснабжения и охраны их от загрязнения широко применяются системы оборотного водоснабжения (рис. 2, в). Они необходимы в случае маломощности источника водоснабжения. В этой системе вода, участвующая в технологическом процессе, не сбрасывается в водоем, а после обработки вновь возвращается в производственный цикл. Потери, имеющие место в производстве, восполняются из источника.

Для потребителей, расположенных на значительном расстоянии друг от друга в условиях дефицита источников водоснабжения, применяют групповые и районные системы водоснабжения (рис.3).

Они строятся для сельских населенных пунктов, животноводческих ферм, полевых станов, пастбищ, а также при обустройстве групп курортных поселков и обьектов промышленности.

Для таких условий, как правило, устраивают единые системы водоснабжения, транспортирующие воду потребителям 1 по системе водоводов 2. Для снижения высоких давлений в водоводах, возникающих вследствие их большой протяженности, в отдельных узлах системы водоводов устанавливают резервуары 3, в которые сбрасывается вода. Вода из резервуаров забирается насосными станциями 4 и подается в последую­щий участок водовода, а также близлежащим потребителям.

Эти водопроводы, имеющие большую протяженность, как правило, проектируют по разветвленной схеме. Устройство кольцевой сети в этом случае приводит к значительным материальным затратам. С целью обеспечения бесперебойного снабжения водой потребителей в случае аварии на магистральных водоводах на территории объектов помимо водонапорных башен устраивают наземные резервуары. В них содержится аварийный запас воды, который может быть подан в сеть насосной станцией, расположенной рядом с ним. Возможность получения воды от двух и более источников повышает надежность водоснабжения.

Как уже говорилось, по виду потребления воды системы подразделяются на хозяйственно-питьевые, производственные, противопожарные и поливочные. Каждый из потребителей предъявляет свои требования к количеству и качеству подаваемой ему воды, напору, создаваемому в системе, и т.д.



Рис.3. Групповая система водоснабжения



Вода к потребителю может подаваться как по единой (объединенной), так и по раздельным системам водоснабжения.

В городах, как правило, устраивают единую систему водоснабжения для хозяйственно-питьевых и противопожарных целей. На хозяйственно-питьевые нужды промышленных предприятий вода также подается от городского водопровода.

Вода на технологические и противопожарные нужды предприятий в зависимости от требуемого качества, экономической целесообразности и требований рационального ее использования может быть получена как от объединенной системы водоснабжения, так и от специально построенной. Забор воды на поливку может осуществляться как из городской сети, так и из постороннего источника. Вопрос об объединении систем в этом случае решается с учетом экономических, технических и санитарно-гигиенических факторов.

Система водоснабжения в процессе работы должна удовлетворять требованиям надежности и экономичности. Недоучет требований надежности при проектировании, строительстве и эксплуатации систем может привести к нарушениям нормального водоснабжения.

Под надежностью понимается способность системы обеспечивать потребителей водой в необходимых количествах, требуемого качества и под требуемым напором. Одним из показателей надежности функционирования системы может служить вероятность ее безотказной работы в течение рассматриваемого времени.

Различают технологическую и санитарную надежность. Технологическая надежность обеспечивается рядом мер на стадии проектирования, строительства и эксплуатации: созданием запасов воды в источниках водоснабжения, использованием двух и более независимых источников, увеличением числа водозаборных сооружений, прокладкой нескольких параллельно работающих водоводов, устройством кольцевых во­допроводных сетей, увеличением объемов запасно-регулирующих емкостей в системе подачи и распределения воды, созданием резервных мощностей очистных сооружений, обеспечением бесперебойного энергоснабжения, разработкой математических моделей распределения воды при авариях.

К мероприятиям по повышению санитарной надежности системы водоснабжения относятся: устройство локальных прудов-водохранилищ при снабжении водой из рек и каналов, подверженных случайным залповым загрязнениям; создание системы непрерывного контроля наличия токсичных загрязнений в источнике; организация зон санитарной охраны; составление банка данных о потенциально опасных веществах, хранимых или транспортируемых на водосборной площади, которые в аварийной ситуации могут заразить источник водоснабжения; разработка моделей вероятных загрязнений водоисточника; подготовка технологии обработки воды в условиях аварийных загрязнений; устройство автоматизированных постов контроля качества воды в источнике водоснабжения выше водозаборов; предотвращение вторичного загрязнения воды в распределительной сети и регулирующих узлах; обеспечение населения питьевой водой в условиях катастроф и особо крупных аварий в системе водоснабжения.

Экономичность системы достигается принятием решений, обеспечивающих минимальные затраты на строительство и эксплуатацию при соблюдении необходимых параметров ее работы, а также требований надежности.


Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru
