Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

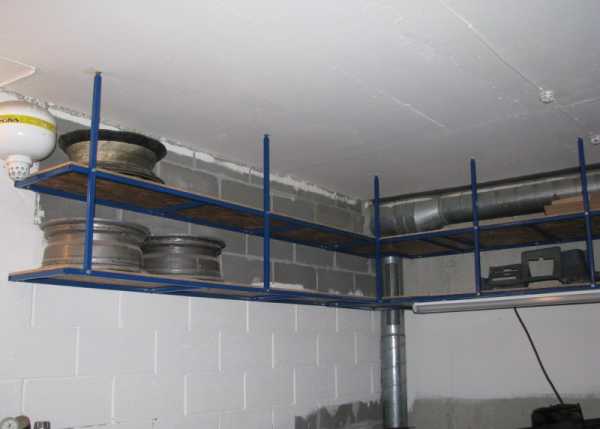

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

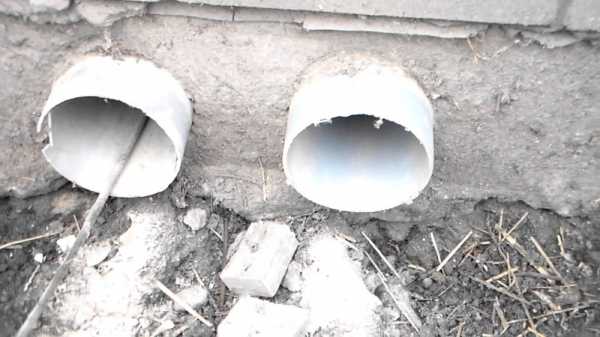

Вентиляция в погребе с двумя трубами

Вариант с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

• Идеальный вариант – закладка вентиляции на стадии строительства.
• Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
• Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.

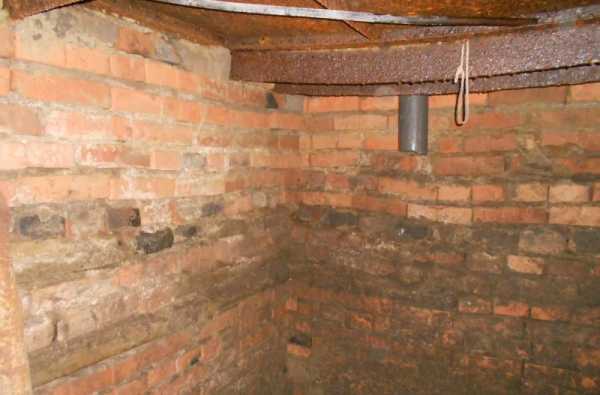

• Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.

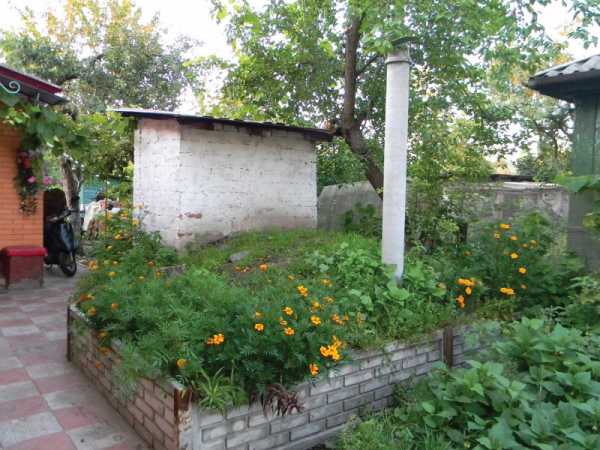

• Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
• Чаще всего систему делают из пластика.
• Вытяжная система будет проходить через специальный люк.
• Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.

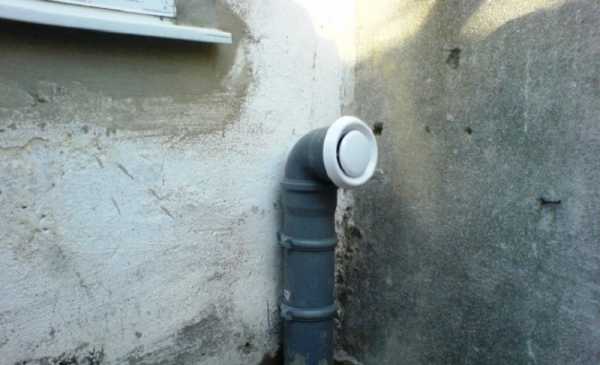

• Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

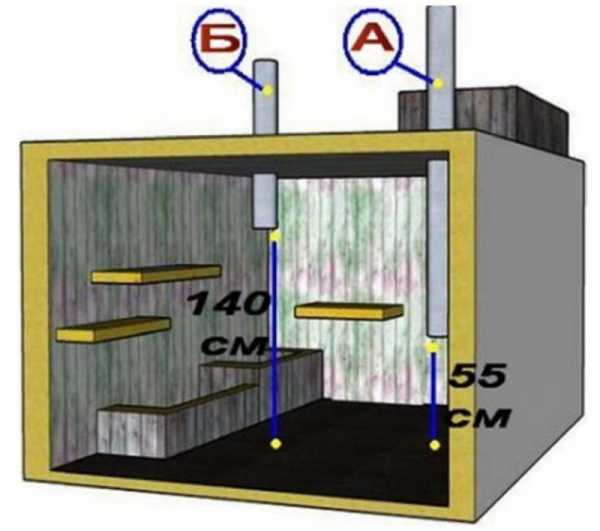

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

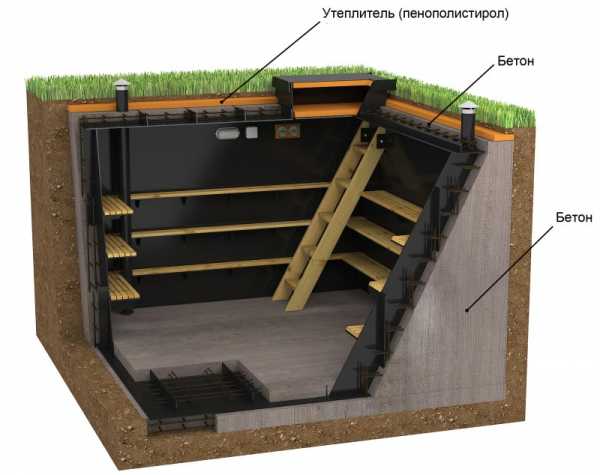

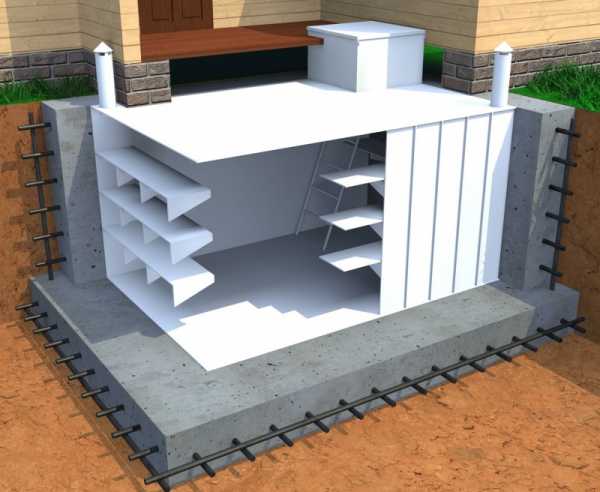

Наглядная схема вентиляции погреба

Совет! Лучше всего использовать трубы, изготовленные из асбестобетона. Выбирать сечение не менее 15 мм, что вполне надежно и прочно. Для усиления эффективности воздухообмена, трубы снабжают дефлектором, а это обеспечить разрежение воздуха и рост тяги.

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

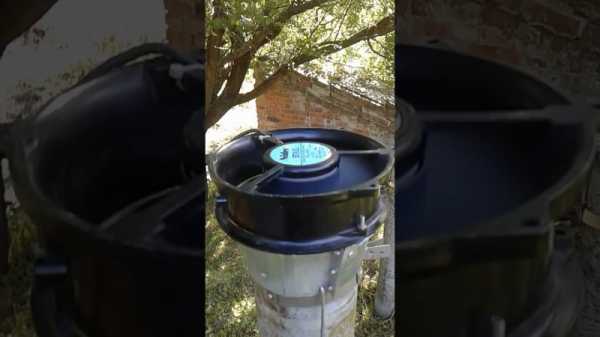

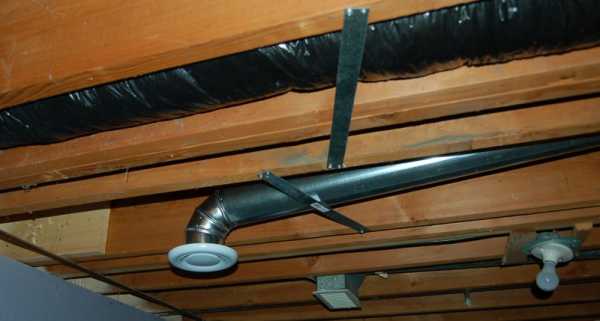

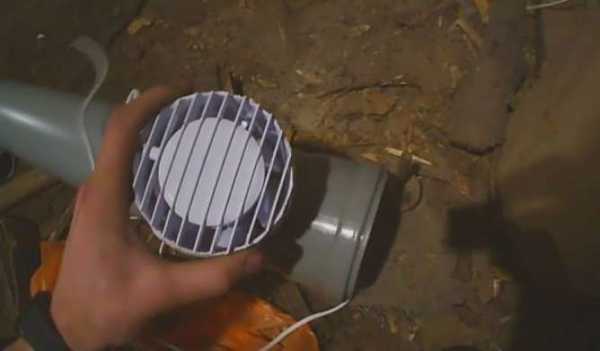

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Отличная статья 1

ventilation-conditioning.ru

120 фото обустройства системы вентиляции

Правильно созданная вытяжка в подвале предотвращает появление конденсата на настенной поверхности данного хранилища, защищая овощи и фрукты от процесса загнивания. Сейчас предложено огромное разнообразие продукции для организации воздухообменной системы.

Однако для устройства обычной вытяжки особенного ничего не требуется. Поговорим, как создать вытяжку в хранилище собственноручно без нежелательных финансовых растрат.

Вытяжка собственноручно

Несложная конструкции вытяжки никаким образом не зависит от площади строения, назначения погреба и климатических условий.

Для обустройства подобной вытяжки в помещении хранилища понадобится две трубы. Функция одной заключается в вытяжке, вторая будет приточной. Посредством данных труб происходит эффективный воздухообмен.

Варианты установки

Установка труб, предназначенных для вытяжки подвального помещения, не сложная. Устройство приточного типа выводится у грунта наружу. Нижняя сторона располагается у дна хранилища. Труба размещается в перпендикулярном углу, под потолочной поверхностью над продуктами питания. Её верхняя сторона выводится посредством перекрытия на кровлю.

Посредством определённых устройств эффективность установленной вытяжки значительно увеличивается:

Дефлектор. Устанавливается над кровлей на трубе. Устройство вытяжного назначения можно закрыть посредством стального колпачка, препятствующего попадания влаги. Данный колпачок ограждается цилиндрической стенкой.

Подобное приспособление называется дефлектором. При порывистом ветре под данным приспособлением образовывается давление, способствующее повышению эффективности обустроенной вытяжки из хранилища.

Помимо этого, на трубе приточного типа нужно создать решётку для перекрытия попадания насекомых, а также грызунов внутрь помещения. Данного вида устройство поможет обеспечить надёжную защиту хранилищу.

Материалы для обустройства труб вентиляции

Правильная вытяжка на территории погреба создаётся самостоятельно достаточно просто. Существует несколько популярных материалов, постоянно применяемых для производства труб для эффективной вытяжной системы: асбоцемент, а также не высокого давления полиэтилен.

По внешним характеристикам устройства асбоцементные похожие на шифер, именно по этой причине они имеют название шиферные. Как асбоцемент, так и полиэтилен надёжные, практичные и максимально прочные.

Трубы полиэтиленовые не сложно устанавливать самостоятельно. Однако в процессе работ важно, чтобы вытяжка погреба была организована грамотно, как на фото, для чего важно сварить трубы, что получается не сразу у новичков.

Как бы ни было, выбор определённого материала для обустройства подвальной вентиляции зависит от требований, предъявляемых к помещению погреба. Если имеются сложности с выбором, тогда предпочтительно обратиться за профессиональной помощью.

Если хранилище минимальной площади, то не нужно обустраивать мощную вентиляционную систему, так как подходящую влажность и температурный режим может обеспечить единственная труба.

В зависимости от разновидности и площади пространства, схема вытяжки подвала имеет персональные особенности. Будет правильным рассмотреть все случаи отдельно.

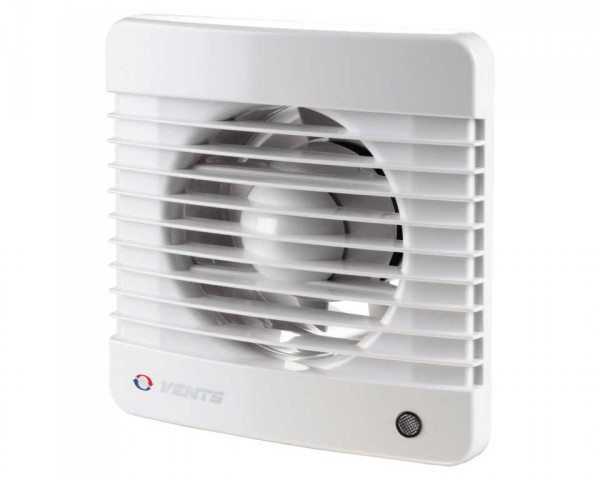

Специальные вентиляторы

Чтобы обустроить эффективную вытяжку для хранилища потребуются определённые вентиляторы. Существуют канальные, а также осевые вентиляционные конструкции, которые отличаются по размещению и действию.

Вентилятор канального типа встраиваются внутри приточной, а также вытяжной трубы. Вентиляционные осевые устройства, напротив, обустраиваются рядом с выходом.

Помимо этого, рынок предлагает так называемые улитки-вентиляторы, однако их применение связано с некоторыми проблемами, по этой причине для вытяжки подвального пространства лучше отдать предпочтение традиционному решению.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

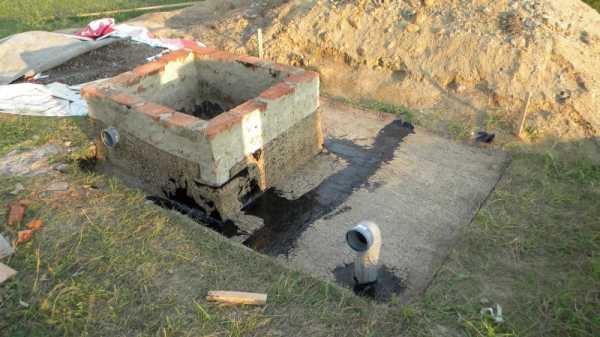

Фото вытяжки в погребе

Также рекомендуем посетить:

mojdominfo.ru

видео-инструкция как устроить своими руками, особенности вентиляционных систем, схема, цена, фото

Правильная схема вентиляции в погребе

Монтажные работы

Создание обычного неконтролируемого сквозняка будет недостаточно, по следующим причинам:

• Слабое движение воздушных масс приведёт к появлению сырости, затхлости, плесени и гниению хранящихся продуктов.
• Сильное движение воздушных масс приведёт к эффекту обветривания и сморщивания корнеплодов, фруктов и овощей.

Избежать осуществления неправильного кондиционирования и сделать систему качественной и контролируемой вам поможет следующая инструкция:

Установка труб

1. Покупаем три длинные трубы. В качестве материала подойдут металл, полиэтилен, асбест. Требуемый диаметр для двух из них рассчитывается из соображения, что на квадратный метр площади погреба требуется 26 см2 вентиляционного отверстия, а для третьей он должен быть на пару сантиметров больше.

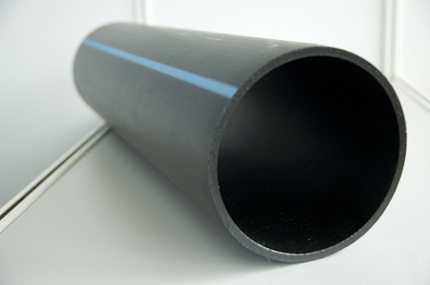

Фото пластиковой трубы

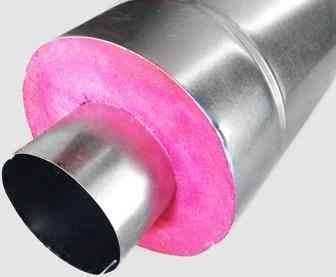

2. Из двух изделий разных размеров делаем «сэндвич», который станет вытяжной трубой. Вставляем одно в другое и заполняем зазор минеральной ватой, войлоком или стекловатой. Такое утепление предотвратит выпадение конденсата и уменьшит количество инея в зимний период.

Пример утепления с помощью базальтовой ваты

3. В углу монтируем своими руками получившуюся конструкцию так, чтобы один её край находился внутри помещения в двадцати сантиметрах от потолка, а второй возвышался над крышей не менее чем на полметра .

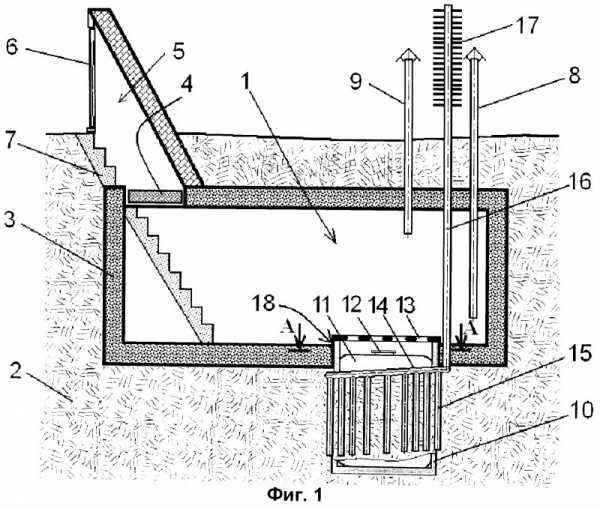

Схема вентиляции погреба, демонстрирующая правильное расположение труб

4. Так как вентиляция в погребе с одной трубой неэффективна, то напротив устанавливаем вторую приточную трубу на расстоянии двадцати сантиметров от пола. Верхний конец можно вывести в сторону, главное чтобы его высота от пола была не меньше восьмидесяти сантиметров, или вверх на тот же уровень, что и первое изделие. Сквозняк будет осуществляться за счёт попадания холодных масс внутрь и вытеснения ими тёплого воздуха.

Совет: приточную трубу рекомендуется располагать с северной стороны здания, где воздух холоднее.
Благодаря этому естественная вентиляция погреба будет эффективнее.

5. Устанавливаем специальные задвижки на обеих трубах для регулирования силы воздушного потока. Это полностью обезопасит от появления сильных сквозняков и обветривания продуктов.

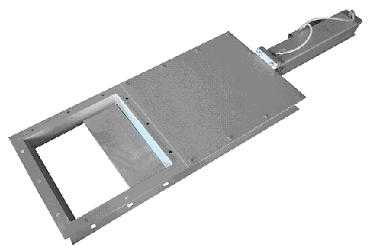

Образец задвижки с пневматическим притвором

6. Сверху изделий на выходные торцы монтируем специальные колпаки для защиты от осадков. Если приточная труба выходит через стену в бок, то следует закрыть её сеткой для предотвращения проникновения через неё насекомых и грызунов.

Защита от проникновения вредителей

Цена реализации включает в себя лишь стоимость самих труб, утеплителя и шиберов. Зато вы будете спокойны за сохранность ваших запасов и стен помещения.

Тестирование

Система вентиляции погреба должна пройти определённую проверку, которую можно осуществить разными способами:

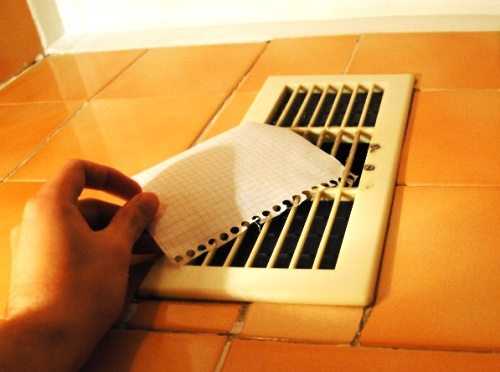

1. Поднести лист бумаги к выходному отверстию. Он должен слегка трепетать.

Элементарная проверка

2. Если такой способ вас не удовлетворяет, то можно поступить несколько более радикально и распалить небольшой костёр. В результате весь дым должен в скором времени покинуть помещение.
3. Само эффективно, конечно же, будет воспользоваться достижениями современных технологий и осуществить проверку анемометром, специальным прибором, измеряющим скорость ветра.

Образец анемометра

Увеличение эффективности

В том случае, если результаты тестирования конструкции указали на слабость движения воздуха, то обустраивается принудительная вентиляция в погребе. В этом случае требуется установить на выход вытяжки небольшой вентилятор мощностью на 100 Вт. Его вполне хватит для выветривания застоявшегося воздуха. (См. также статью Как сделать вытяжку в подвале: особенности.)

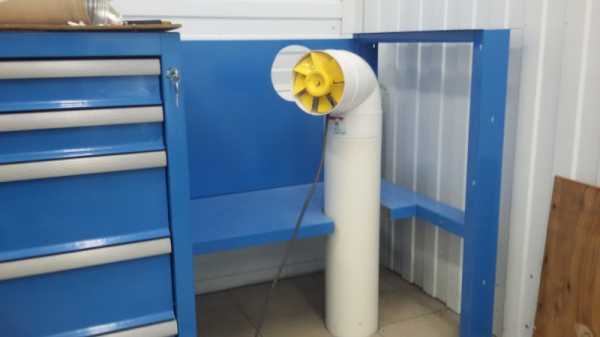

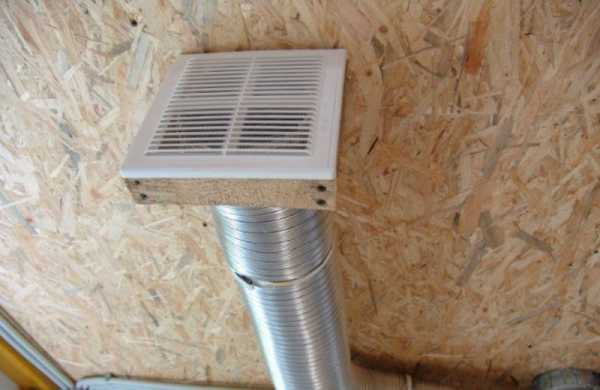

Принудительная вентиляция погреба при помощи монтажа вентилятора
