Схема вытяжной вентиляции – Виды систем вентиляции зданий: устройство, оборудование, схемы

Принципиальная схема системы вентиляции — что это такое?

При проектировании стадии П проекта вентиляции необходимо выполнить «Принципиальную схему вентиляции».

Аксонометрическая схема и Принципиальная схема системы вентиляции.

Аксонометрическая схема

Схемы вентиляции необходимо выполнять в аксонометрии (фронтальной изометрической проекции). Аксонометрия позволяет увидеть сеть воздуховодов в трех измерениях. В аксонометрии появляется третья ось, на которой указываются значения высоты.

Принципиальная схема

Согласно «ГОСТ 21.602-2003 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» п.4.13

4.13 Условные обозначения приборов, средств автоматизации и линий связи следует принимать по ГОСТ 21.404.
Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В ГОСТ 21.205.
Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице (приложение В ГОСТ 21.205), приняты по ГОСТ 21.404.

Смотрим «ГОСТ 21.205-93 Система проектной документации для строительства (СПДС). Условные обозначения элементов санитарно-технических систем».

ПРИЛОЖЕНИЕ В (справочное). ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

Примечание — Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.

Обозначение	Измеряемая величина	Функциональный признак прибора
Т	Температура	—
P	Давление	—
D	Перепад	—
H	Ручное воздействие	—
I	—	Показание
C	—	Автоматическое регулирование
S	—	Включение, отключение, блокировка

Подробнее про оформление и обозначения на схеме нужно смотреть в ГОСТ 21.404.

Более подробно с принципиальными схемами можно в:

Пособие по проектированию принципиальных схем систем вентиляции и противодымной вентиляции в жилых, общественных зданиях и стоянках автомобилей: примеры схем и решений. Огнестойкие воздуховоды. Противопожарные клапаны и дымовые клапаны.

Шифр ТО-06-17640

Вот несколько схем примеров из пособия:

Пособие по проектированию принципиальных схем систем вентиляции в формате PDF можно почитать онлайн:

rudic.ru

видео-инструкция по монтажу своими руками, особенности приточно-вытяжных, электрических, естественных систем, цена, фото

Чтобы воздух внутри здания был качественным, он должен быть чистым и обладать нормальной влажностью. Потому как атмосфера в наших домах в той либо иной мере загрязняется, ее следует постоянно обновлять, заменяя приточной — свежей.

Существует два основных принципа, по которому циркулирует воздух внутри зданий – естественный и принудительный.

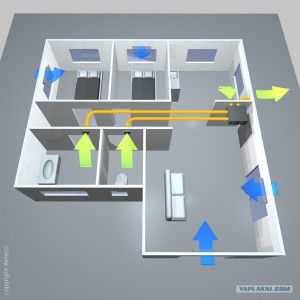

Так выглядит принципиальная схема системы.

Как работает естественная вентиляция

На фото работа естественной вентиляции в частном доме.

1. Принцип работы естественной вентиляции заключен в природном воздухообмене, который создается вследствие разницы давлений снаружи и внутри помещений.
2. Когда уличная температура ниже ее значения в здании, нагретый воздух выдавливается наружу сквозь вентиляционные каналы. На смену ему через форточки либо приточные клапаны идут потоки свежего воздуха. В комнатах он согревается и опять течет наружу.
3. С приходом лета температура уличного воздуха становится выше внутреннего, поэтому эффективность естественной вентиляции падает.
4. В итоге жильцам приходится создавать сквозняки, проветривая комнаты – открывая окна и двери.

Обустройство системы

Дверь с вентиляционной решеткой.

Чтобы принцип естественной вентиляции в здании соблюдался, ей следует создать определенные условия.

1. При проектировании системы предусмотрите вытяжные воздуховоды. Обязательно их надо оборудовать в тех комнатах, в которых скапливается загрязненный, горячий, переувлажненный воздух (туалет, ванная, прачечная, баня, кухня).
2. Эти воздуховоды должны вводиться в общие вентиляционные шахты, по которым вытяжной поток перетекает на улицу.

Обратите внимание!
Чтоб вентканалы смогли воздух отводить наружу, следует обеспечить поступление свежих потоков. В здание он может течь различными путями: через приоткрытые двери, окна, форточки, проветриватели и приточные вентиляционные клапаны.
Инструкция предупреждает, что уличный поток должен поступать во все комнаты дома.

3. Если в помещении невозможно обустроить вентиляционный канал, то в его двери снизу надо сделать щель в 1.5/2 см.
4. В низу дверей тех комнат, где есть воздуховоды, желательно проделать несколько декоративных отверстий либо установить небольшую решетку.

Как улучшить циркуляцию воздуха

Конструкция приточного клапана.

Новые здания сейчас возводятся по принципу энергосбережения, т.е. они герметичны. То же самое происходит, если оснастить старую постройку окнами, имеющими стеклопакеты.

С одной стороны теплопотери резко уменьшаются, с другой – обитатели дома начинают испытывать кислородное голодание.

1. Чтобы пресечь подобное явление, в окна либо внешние стены следует вмонтировать приточные клапаны.
2. Если вы заказываете новые окна, приспособления закажите сразу с ними. Цена блоков чуть возрастет, зато вам не придется возиться с установкой клапанов отдельно.
3. Ставить приспособления необходимо примерно на высоте 2 м. Нужно это для того, чтоб прохладный приточный воздух успевал прогреваться, перед тем, как дойдет до жилого высотного уровня.

Однако установка приточных клапанов тоже помогает не всегда.

Происходит это в силу нижеследующих причин.

1. Недостаточная тяга в летний период, когда внешний воздух теплее, чем внутренний.
2. Резкое повышение объема загрязненной либо отработанной атмосферы в итоге единовременного осуществления гигиенических процедур, приготовления еды, генеральной уборки и пр.
3. Недостаточное сечение вытяжных труб воздуховодов, вследствие ошибочного проектирования.

В этих случаях, чтобы улучшить циркуляцию воздуха в помещениях, естественную вентиляцию следует заменить принудительной.

Приточно-вытяжные системы

Принцип работы приточно-вытяжной вентиляции — это объединение естественной (приточной) вентиляции и принудительного (вытяжного) аналога. Такая схема достаточно проста, однако эффективна. Механическая система вполне продуктивно отводит из помещений отработанный воздух и насыщает их свежим уличным.

Обратите внимание!
Следует указать, что приточно-вытяжные конструкции довольно дорогостоящие и непростые при эксплуатации.
Однако выгоды их использования перевешивают данное обстоятельство.

Достоинства принудительного вентилирования

1. Достаточный приток чистого воздуха в комнаты, вследствие чего достигается комфортность жизнедеятельности людей.
2. Вся конструкция монтируется из безопасных и чистых экологически материалов. В процессе работы вентиляция атмосферу не загрязняет.
3. Принцип работы приточной вентиляции позволяет экономить тепловую энергию в доме и дополнительно очищать уличный воздух.

Схема современной механической вентиляции с полным набором функций.

Исходя из назначения и площади вентилируемых помещений, система может иметь как простое, так и сложное устройство. Основная трудность при установке конструкции — точное подведение вентиляционных каналов из воздушных распределителей в комнаты.

Помимо стандартных вытяжных устройств (вентиляторов), электрическая принципиальная схема приточной вентиляции может включать в себя:

• калорифер для нагрева воздуха в холодный период года;
• датчики электронного типа, для регулирования режима температур в комнатах;
• контролеры и регуляторы процентного содержания СО2 в воздухе и т.д.

Помимо этого, система может оснащаться:

• угольными фильтрами для очищения уличного воздуха;
• охладителем;
• рекуператором;
• звукопоглотителями и пр.

Вентилирование с рекуперацией

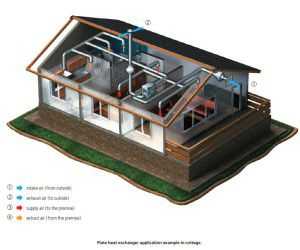

Принцип работы системы с рекуперацией в общественном здании.

Большой недостаток, который имеет принципиальная схема вентиляции комбинированного типа — это существенное уменьшение КПД.

Обратите внимание!
Чтобы его повысить на 10/15% была разработан принцип приточно-вытяжной циркуляции воздуха с утилизацией его тепла.
Ее основным элементом является приспособление, которое называется рекуператором.
Его основная задача — энергосбережение и уменьшение теплопотерь здания.

Принцип работы устройства прост: отработанный воздух направляется из комнат в теплообменник. Там он отдает свое тепло встречному потоку прохладного уличного воздуха. При этом встречные потоки внутреннего и внешнего воздуха не перемешиваются друг с другом, а лишь участвуют в тепловом обмене.

Вентиляция с рекуперацией может устанавливаться не только в офисных, жилых зданиях, но и в производственных, гаражных помещениях с большим содержанием в атмосфере вредных веществ.

Что такое схема системы вентилирования

Схема функционирования аварийной вентиляции.

Без создания полноценного проекта приточно-вытяжной вентиляции обойтись нельзя. Он дает возможность создать правильную и экономичную систем циркуляции воздуха.

Проектная документация должна содержать в себе схемы вентиляции, т.е. чертежи, описывающие конструкцию системы, включая указание на применяемые воздуховоды и оборудование сети. Как правило, планы создаются в аксонометрии.

Принципиальная электрическая схема аварийной вентиляции либо обычной включает в себя полное описание электрический устройств, используемых в системе и чертеж их подсоединения к электропитанию.

Пример электрической схемы системы.

В обобщенном смысле понятие «принципиальная схема вентилирования» подразумевает тип используемой системы. Например, она может быть комбинацией приточной механической и вытяжной естественной сетей либо наоборот.

Данный пример ярко показывает, что при проектировании часто оказывается так, что возникает необходимость соединить своими руками две противоположных по назначению вентиляционных системы.

Вывод

Перед тем как вы соберетесь обустраивать в своем жилище систему вентиляции, вам необходимо будет выбрать принцип ее работы и электрическую схему сети. В простых случаях сделать это можно самостоятельно. Если же структура вентилирования будет сложной, то лучше всего обратиться к специалистам.

Видео в этой статье даст вам возможность ознакомиться с дополнительной информацией.

gidroguru.com

схемы приточной и вытяжной систем

Содержание статьи:

Задача любой схемы вентиляции в квартире или коттедже в подаче и отводе воздуха. Причем, необходимо подать достаточный объем воздуха, не создавая при этом сквозняк или выхолаживание комнат. По правилам проект вентиляции создается вместе с проектом дома. Но нередко хозяевам квартир приходится самостоятельно заниматься налаживанием микроклимата в жилище. Чтобы вложения не были напрасными, важно знать правила создания схем и устройство приточно-вытяжной вентиляции. Об этом, а также об условных обозначениях, используемых в вентиляционных схемах, читайте далее.

Вентиляция многоквартирных домов

приточно-вытяжная вентиляция частного дома

В большинстве многоквартирных домов, построенных более 10 лет назад, используется схема естественной вентиляции квартир. Принцип ее основан на том, что температура и влажность воздуха в квартирах всегда выше, чем на улице. Поэтому согласно законам физики теплый воздух стремится вверх. Для его вывода созданы вертикальные вентиляционные шахты, к которым из квартир примыкают вентиляционные решетки. С учетом схем устройства вентиляции в панельных домах отвод воздуха организовывается из мест с максимальными тепло- и влагопритоками. Это ванные комнаты, туалеты и кухни.

В квартире создается разряжение, которое восполняется методом инфильтрации уличного воздуха через оконные щели или при проветривании.

Деревянные окна старой конструкции в среднем имеют воздухопроницаемость 6 – 10 кг/( *ч), чего вполне достаточно для обеспечения свежим воздухом квартиры или маленького коттеджа.

Для адекватной работы приведенной выше схемы устройства вентиляции в панельном доме необходимы следующие условия:

1. Чистота и рабочее состояние вытяжных шахт.
2. Наличие щелей в окнах или постоянно открытые форточки.
3. Свободное движение воздуха в квартире: из жилых комнат во вспомогательные помещения.

Также, эффективность естественной схемы вентиляции многоквартирного дома очень зависит от погоды. Летом, в жару, когда в квартирах прохладнее, чем на улице, может наблюдаться обратная тяга. Такое же явление возможно и при сильном ветре. Жильцы верхних этажей практически не замечают работу вентиляции в любую погоду.

Поэтому им приходится дорабатывать существующие схемы вытяжной вентиляции. Благо, для этого есть масса удобных и простых механизмов, о которых пойдет речь далее.

Схемы вентиляции домов и квартир

приток обеспечивается естественной тягой через клапана, а вытяжка – вентиляторами

Есть три возможности нормализовать работу вентиляции в жилом помещении:

• механическая вытяжка при естественном притоке;
• схема приточно-вытяжной вентиляции на механической тяге;
• механический приток при естественной вытяжке.

Любая из схем подходит для вентиляции многоквартирного или личного дома.

Теперь мы подробно расскажем о каждой из них и о том, как доступными средствами самостоятельно реализовать схему вентиляции квартиры.

Системы приточной вентиляция

Основой схемы приточной вентиляции может быть естественная или механическая тяга.

В первом случае обработка воздуха до подачи в помещение ограничивается фильтрацией. Принудительная приточная вентиляция может также прогреть или охладить воздух. Ключевое устройство в схеме приточной вентиляции на естественной тяге – клапан.

Приточные клапаны вентиляции

стеновой приточный клапан

По месту установки приточные клапаны бывают:

• стеновые;
• оконные.

Оконные клапаны сконструированы специально для установки на окна ПВХ. Они компактны, незаметны и очень удобны. Во многих современных зданиях пластиковые окна устанавливаются сразу с приточными устройствами. Можно смонтировать их на уже стоящие окна, причем даже без помощи мастера. Для этого совершенно не нужно знать условные обозначения в вентиляционных схемах.

Без организованного притока воздуха общедомовая вытяжная система работать не будет!

Стеновые клапаны встраиваются в стену, для чего необходимо прорубить отверстие диаметром около 5 см. Чаще всего для них выбирают место над радиатором отопления, чтобы холодный воздух сначала опускался и согревался, а затем рассеивался по комнате.

И оконные, и стеновые клапаны оснащены простейшим механическим фильтром. Некоторые модели содержат более сложные и тонкие фильтры. Существуют клапаны с датчиком влажности, с регулируемым потоком воздуха и автоматическим закрыванием заслонки.

Приточные механизмы для вентиляции

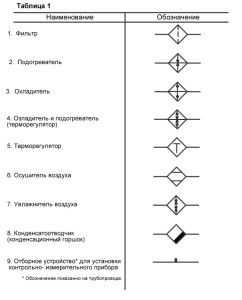

условные обозначения некоторых элементов приточной вентиляции

Схема приточной вентиляции может включать устройства механического движения воздуха самой различной комплектации и цены. Большинство приточных установок оснащены обогревателями воздуха, чаще электрическими. Все приточки имеют встроенные фильтры. Дополнительный комфорт достигается шумоглушителем, подавляющим звук вращающихся лопастей.

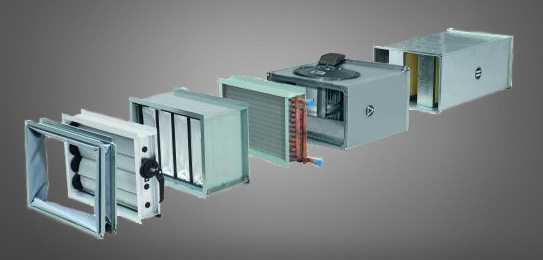

Базовая конструкция любой приточки состоит из:

• Приточной камеры. Сюда воздух попадает с улицы, здесь он фильтруется и доводится до требуемой температуры;
• Воздуховодов. По ним воздух подается к необходимой точке;
• Фурнитуры. Вентиляционные решетки, крепления и другие вспомогательные компоненты.

Одно из основных требований к схеме приточной вентиляции: температура приточного воздуха от +18 градусов.

Существуют небольшие моноблочные приточные устройства, которые крепятся на балконную дверь или стену. Они не нуждаются в воздуховодах, но и мощность таких устройств невелика.

Наборные приточные системы целесообразно использовать в схемах систем вентиляции частных домов. Воздуховоды протягиваются между перекрытиями или внутри стен, а установка размещается в специальном помещении или на чердаке. Приточная схема конструкции вентиляции частного дома обеспечивает достаточную мощность, при необходимости подает в каждое помещение воздух определенной температуры. В коттеджах часто применяют автоматические и дистанционные схемы управления вентиляцией, например через wi-fi.

Эта конструктивная схема вентиляции частного дома достаточно сложна, поэтому требует профессиональных расчетов и монтажа.

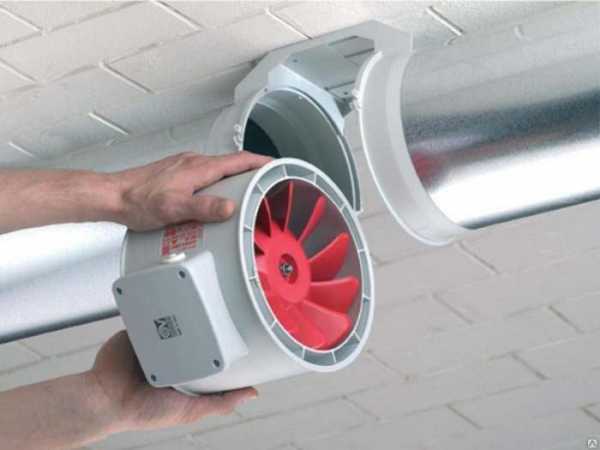

Вытяжной вентилятор вентиляции

естественный приток и механическая вытяжка

Бытовые вытяжные вентиляторы чаще всего устанавливают вместо вентиляционной решетки на кухне или в санузле. Это вентиляторы осевой конструкции, различной мощности, снабженные разнообразными функциями.

Вытяжные вентиляторы могут быть:

• стеновыми;
• оконными.

Многие модели снабжаются крышкой, которую можно закрыть вручную, автоматическими жалюзи или обратным клапаном. Эти дополнения не дают холодному воздуху проникать в помещение зимой и предотвращают обратную тягу из общедомовой вентиляции.

Есть вентиляторы с датчиками влажности, которые запускаются автоматически и выключаются при нормализации микроклимата.

Вентиляторы с таймерами включаются и выключаются по заданному хозяином режиму, а модели с датчиками движения – когда в помещении находятся люди.

Самые простые устройства в схеме вытяжной вентиляции вполне доступны по цене любому потребителю.

При выборе вытяжного вентилятора обратите внимание на его мощность.

Этот показатель зависит от назначения помещения и его размеров:

N=V * 10,

Здесь N – производительность вентилятора, V – объем помещения,

V=S * h,

S – площадь помещения, h – высота потолков, 10 – коэффициент воздухообмена для кухонь, 15 – 20 – коэффициент воздухообмена для санузлов.

Специалисты советуют при расчете объема кухни вычитать площадь, занимаемую мебелью. Такой совет касается лишь частных домов, где схема вытяжной вентиляции компактна и поддерживается в чистом состоянии.

Второй показатель, на который следует обратить внимание при выборе вентилятора – шумность. Этот показатель измеряется в децибелах и у лучших моделей составляет 26 – 33. Чем мощнее устройство, тем громче оно работает!

Приточно-вытяжная система вентиляции

вентиляция коттеджа с рекуперацией» title=»приточно-вытяжная вентиляция коттеджа с рекуперацией»>

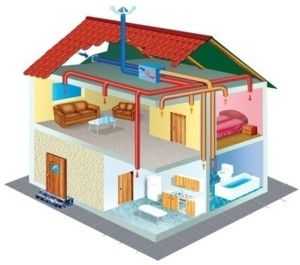

приточно-вытяжная вентиляция коттеджа с рекуперацией

Сегодня при строительстве частных домов большой площади широко используется приточно-вытяжная схема конструкции вентиляции. Проблема вентиляции частных домов в холодное время года заключается в необходимости поддержания тепла. Естественное проветривание неминуемо приводит к выхолаживанию помещений, увеличиваются расходы на отопление.

Схема приточно-вытяжной вентиляции, дополненная рекуператором, работает очень эффективно и достаточно экономно.

Принцип работы

Уличный воздух попадает в воздухозаборник, здесь воздух фильтруется, согревается калорифером. Приточно-вытяжную схему вентиляции можно оборудовать с водяным калорифером, но это значительно усложняет и удорожает конструкцию. Поэтому обычно обогреватели электрические.

Отработанные массы воздуха втягиваются из наиболее влажных и «грязных» помещений: кухни, туалета, ванной, сауны, гардеробной. По системе воздуховодов они выталкиваются на улицу над уровнем крыши.

При расчетах подобной схемы системы вентиляции частного дома в жилых комнатах планируется немного повышенное давление. За счет этого атмосфера спален и гостиных остается более чистой и не проникает вредный радиоактивный газ радон.

Чтобы по дому свободно проходили потоки воздуха, под дверями оставляют щели шириной около 2 см или устанавливают в нижней части вентиляционную решетку.

В холодное время года отработанный теплый воздух проходит через рекуператор, где тепло передается приточному холодному воздуху. За счет использования теплообменника в схеме вытяжной вентиляции частного дома, можно сэкономить до 25% энергии, идущей на отопление.

В помещениях с газовым котлом, плитой или дровяным камином обязательно предусматривают и принудительный приток, и вытяжку воздуха.

Если подвести только вытяжной канал из-за сильного разряжения воздуха будет «опрокидываться» тяга в дымоходе.

Оборудование для вентиляции квартиры и дома

устройство приточно-вытяжной вентиляции

Схема вентиляции частного дома может представлять собой наборную систему из отдельного фильтра, обогревателя, рекуператора и воздуховодов или быть моноблоком. В едином модуле размещены вентиляторы, рекуператор, фильтры и система охлаждения.

Схема устройства приточно-вытяжной вентиляции включает байпас – дополнительный воздуховод, пропускающий приточный воздух в обход теплообменника. Когда на улице очень холодно, приточный воздух идет по двум каналам: половина через байпас, другая – на теплообменник. Объем воздуха, идущий на рекуператор, изменяется так, чтобы конденсат не замерзал.

Можно оснастить систему увлажнителем или осушителем воздуха, они приблизят микроклимат в доме к идеальному для здоровья.

Координируется работа всех частей системы вентиляции схемой автоматического управления. Модуль авторегулировки дает возможность владельцу установить температуру воздуха и скорость его обновления, а также следить за работой отдельных блоков.

Схема управления вентиляцией тем сложнее, чем «навороченнее» система.

Оборудование для приточной и вытяжной вентиляции частного дома, схемы которых мы рассмотрели, удобнее всего установить на чердаке, чтобы сократить продолжительность воздуховодов. Подойдет также любое помещение, удовлетворяющее требованиям:

• к модулю должен быть доступ для обслуживания и ремонта;
• ввиду производимого шума, достаточная удаленность от жилых комнат;
• удобная разводка воздуховодов.

При составлении схемы приточно-вытяжной вентиляции, следует разнести устройство для забора чистого воздуха и выхода отработанного на расстояние от 10 метров друг от друга.

Другие секреты вентиляции частных домов в видеоролике:

strojdvor.ru

Устройство и работа вытяжной вентиляции, схема работы

Побуждение воздушных масс в системе вытяжной вентиляции осуществляется за счет создания, вентилятором, зоны низкого давления у вытяжного воздуховода или у системы вытяжных воздуховодов. Имея два, соединенных между собой дверным проемом, помещения и вытяжное отверстие в одном из них, мы получаем два объема с разным давлением в них. Из этого условия мы и выводим принцип работы вытяжной вентиляции— это перетекание воздуха из помещения с высоким давлением в помещение с меньшим давлением воздуха с последующим его удалением. Принудительная система вытяжной вентиляции оборудуется осевым или радиальным вентилятором. Мощность которого находится в прямой зависимости от объема перекачиваемого воздуха.

Схема вытяжной вентиляции может быть построена как общеобменная или как местная вентиляция:

• общеобменная схема вытяжной вентиляции — индуцирует движение воздуха во всем объеме доступного пространства – вытяжные воздуховоды располагаются во всех помещениях независимо от степени их загрязнения. Приемлема для вентиляции «чистых» помещений, без локальных источников сильного загрязнения. К минусам нужно отнести большие затраты на монтаж; .

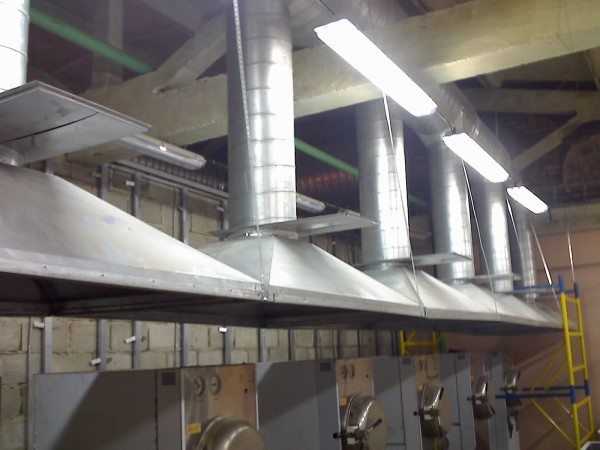

• местная или локальная схема вытяжной вентиляции — предусматривает размещение вытяжных воздуховодов в местах с наибольшим уровнем загрязнения — источников неприятных запахов, пыли или отравляющих веществ. Ввиду удаления воздуха с высокой степенью загрязнения в непосредственной близости от источника, увеличивается качество процесса вентиляции. В жилых помещениях рекомендуется размещать вытяжные воздуховоды в туалетах , ванных комнатах, местах хранения пахучих веществ. Уменьшение затрат на стоимость и монтаж воздуховодов.

Наиболее гибкой является Приточно-вытяжная система вентиляции

Расчет вытяжной системы

Для помещений без точечных источников выбросов расчет обмена воздушных масс берется из расчета 30м²в час на человека, в зависимости от вида деятельности эта цифра может меняться большую или меньшую сторону.

Для более сложных условий – выбросы отравляющих веществ или высокой концентрации взвешенных твердых частиц рекомендуется воспользоваться расчетом всасывающего факела для всех воздуховодов.

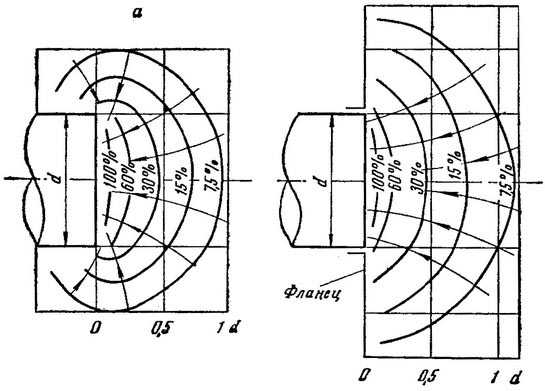

С помощью формулы расчета спектра всасывания, мы сможем рассчитать необходимый объем всасываемого воздуха, который обеспечит необходимую нам скорость потока в заранее определенной точке Знание спектра отсоса позволяет рассчитывать необходимую производительность системы.

Точечный сток — это точка в неограниченном пространстве (полюс), через которую удаляется воздух в количестве L_MO,м³/с. Многочисленные исследования доказали, что поля скоростей воздуха, подтекающего к отсосу, потенциальные (безвихревые). В этом случае поверхности равных скоростей представляют собой сферы, а подтекание воздуха к полюсу происходит по радиусам этих сфер. Скорость воздуха V_R в точке, расположенной на расстоянии R от стока, можно определить по формуле

V_R = L_MO/F_R

где F_R— площадь сферы радиусом R, м, равная F_R= 4πR²

Несколько отступая от идеальной модели, будем считать, что удаление воздуха происходит (вместо точечного стока) через патрубок диаметром d₀ со скоростью воздуха V₀, т.е.LMO = V₀ πd₀ 2 /4 (нарушение идеальной модели наблюдается, как правило, при приближении к стоку на расстояние меньше одного калибра— d₀). Такой патрубок, расположенный в пространстве при свободном подтекании воздуха со всех сторон, иногда называют «патрубком с острой кромкой». После подстановки полученных значений расхода и площади в формулу и элементарных преобразований получим, что

где коэффициент пропорциональности K = 0,06. Из формулы следует, что при удалении от стока скорость воздуха в спектре всасывания убывает очень быстро — обратно пропорционально квадрату расстояния от отсоса — R². Уже на расстоянии одного калибра (R = d) скорость составляет всего 6% скорости V₀ во всасывающем патрубке, на расстоянии двух калибров— 1,5% и т.д.



Компания «Climtech» осуществляет монтаж всех видов систем вентиляции. По возникшим вопросам обращайтесь к нашим специалистам.

climtech.kz

схема, типы систем, виды воздухоотводов

Вопрос вентиляции дома сегодня можно решить при помощи установки соответствующей системы. Для того чтобы обеспечить более комфортные условия в помещении, нужно установить такую систему вентиляции, которая станет обеспечивать наличие свежего воздуха, оптимальную температуру и подходящую скорость передвижения воздушных масс. Меньшая скорость гарантирует более приятные условия в помещении. Если в доме будет обеспечен воздухообмен посредством механической вентиляции, где задействованы вентиляторы и приточно-вытяжные установки, то скорость передвижения воздушных масс станет ограничиваться 5 м³/час, тогда как для естественной вентиляции этот показатель не превышает 1 м³/час, что более комфортно. Однако последний вариант становится причиной занесения в помещение пыли, аллергенов и грязи через окна.

Схема вентиляции частного дома.

Меньшая скорость передвижения масс в канале требует наличия большего сечения канала. Таким образом, для пропускания полного объема масс при естественной вентиляции необходимо использование канала с большим сечением, если проводить сравнение с принудительной системой. Так, вытяжка с пропускной способностью, достигающей 300 м³/час, работающая при естественном перемещении масс, будет требовать наличия канала Ø350 мм, тогда как при использовании механической вытяжки этот показатель должен быть равен 200 мм. Не во всех случаях можно установить канал значительных габаритов в толще стены. Это заставляет устанавливать оборудование механической вентиляции при значительных площадях здания.

Рисунок 1. Схема организации перетока в вентилируемом пространстве: 1 — зона притока воздуха, 2 — зона перетока воздуха, 3 — зона вытяжки воздуха.

Показательна схема вентиляции помещения, которую можно разделить на три области перетока, первый из которых предполагает приток масс, второй — их переток, а третий — вытяжку воздуха (рис. 1). Независимо от того, какой вид притока и вытягивания (естественный или механический) будет использоваться, для того чтобы обеспечить беспрепятственную циркуляцию масс, на территории от притока к вытяжке предстоит установить двери, которые снабжены переточными решетками. В качестве альтернативного решения могут выступить пазы внизу дверей, которые должны быть равны 2 см.

Область вытяжки в доме должна быть расположена в наиболее загрязняемой комнате, это может быть, например, кухня или санузел.

Приточная вентиляция

Приток масс может быть естественным и принудительным. Естественный приток сквозь неплотные области внешних ограждений имеет название инфильтрации. Рамы советского периода обладают значительной способностью к проникновению воздуха, этот показатель может достигать 20 кг/час•м².

Естественный приток может быть обеспечен методом проветривания через форточки или пазы в рамах.

Рисунок 2. Схема соединения оборудования для принудительной вентиляции.

Но подобный способ притока масс влечет за собой значительные потери тепла, а период замены старого воздуха новым может достигать 75 минут. Если производить такое проветривание в холодный период, то это приводит к понижению температуры оконного блока и откосов, а также к образованию конденсата. Если дом проветривать, полностью распахнув окна, то процесс займет около 10 минут. Подобный метод не влечет за собой охлаждающего эффекта конструкций. При осуществлении проветривания не только при распахнутых окнах, но и входной двери, обмен воздуха будет производиться максимум в течение 4 минут. Однако созданный сквозняк будет представлять опасность для здоровья.

Вентиляция домов может производиться сквозь клапаны, встроенные в окна и стены. Современные оконные конструкции из металлопластика способны обеспечивать небольшую воздухопроницаемость, не превышающую показатель в 0,1 кг/час•м². Естественный приток воздуха при этом отсутствует. Если окна еще не переустановлены, можно приобрести конструкции с вмонтированной регулируемой щелью. На готовые металлопластиковые окна, лишенные таких щелей, устанавливается клапан инфильтрации, монтируемый в стену. Данный клапан представлен округлым патрубком, который имеет сквозное отверстие наружу. С обеих сторон патрубок закрыт решетками. Большинство клапанов способно подавать свежие потоки воздуха в пределах 100 м³/час.

Вернуться к оглавлению

Принудительная вентиляция

Рисунок 3. Виды вентиляционных каналов: а — размещение вентканалов в кирпичной стене, б — вентиляционные приставные каналы, в — подвесной вентиляционный короб, г — вывод на крышу вентиляционной шахты.

В некоторых случаях дому необходимо большое количество приточных клапанов, способных идти вразрез с эстетикой постройки, В этом случае предпочтительнее использовать принудительное оборудование нагнетания воздуха. Монтаж производится на втягивающих вентиляторах. Подобная система имеет в составе вентиляционное оборудование и вентиляционную сеть. Установки такой вентиляции предполагают наличие фильтра, вентилятора, воздушного клапана, калорифера, а также шумоподавителя. Схема вентиляции должна иметь воздухозаборную решетку, воздуховоды и воздухораспределительные устройства, среди которых решетки, диффузоры, анемостаты.

Изучите схему сопряжения оборудования для принудительной системы (рис. 2). Фильтр нужен, чтобы очищать потоки воздуха от пыли, а вот калорифер подогревает втягиваемый воздух, если система используется зимой. Последняя составляющая может быть монтирована при желании и работать за счет электричества или воды. Водяной вариант калорифера значительно дороже, потому что при установке системы необходимо производить гидравлическую обвязку. Если вентиляция дома работает за счет принудительного притока, а в системе имеется еще и вытяжка, рекомендуется монтировать систему рекуперации, что позволит сэкономить электроэнергию на обогрев поступающего воздуха.

Вернуться к оглавлению

Вытяжная система вентиляции

Рисунок 4. Схема реализации приточно-вытяжной вентиляции в здании: 1- вытяжной вентилятор, 2 — приток воздуха через неплотности оконного проёма, 3 — приток воздуха через приточный клапан, 4 — переточная решетка в дверном проеме.

В процессе работы над жилой постройкой вентиляционные каналы должны быть спроектированы заблаговременно. Их нужно обустраивать из кирпичной кладки, монтируя во внутренние перегородки. Если вентиляционные каналы нельзя расположить в стенах, их нужно сделать в качестве приставных шахт. Изучите схемы вентиляционных каналов (рис. 3). Первый вариант канала — для кирпичной стены, второй является приставным, третий — подвесной короб, а вот последний представлен выводом шахт на кровлю.

Если предполагается выводить незначительный объем масс, допустимо произвести установку естественной вытяжки. Для этого приставной или вентиляционный канал, расположенный в стене, во внутреннем пространстве комнаты нужно защитить традиционной вентиляционной решеткой.

Если полученное при расчетах сечение канала оказалось излишне большим, его можно уменьшить за счет применения вытяжных вентиляторов. Их монтаж нужно производить в санузлах и ванных. В реализации сегодня можно найти различные виды вытяжных вентиляторов. При такой системе вентиляции наиболее часто используют настенные вентиляторы, которые монтируют непосредственно в вентиляционный канал. Можно предпочесть установки скрытого вида. Их монтаж производится в запотолочное пространство, тогда как воздуховод позволяет вывести их в вентиляционный канал.

Схема движения воздуха при использовании приточной вентиляции.

Вентиляция предварительно должна быть рассчитана, что позволит выбрать вентилятор. При этом нужно учитывать потери напора в момент перемещения масс в воздуховоде. Система вентиляции дома в области ванны может иметь в составе вентиляторы с датчиками влажности, что позволяет экономить, так как функционирование системы будет происходить в момент изменений влажности в помещении. Показательна схема вентиляции приточно-вытяжного типа (рис. 4).

Сравнительная характеристика естественной и механической вентиляции:

• естественная вентиляция не предполагает затрат при эксплуатации в отличие от механической;
• механическая вентиляция более эффективна;
• естественная вентиляция может стать причиной распространения аллергенов, грязи и пыли в помещении;
• механическая вентиляция может предполагать необходимость ремонта;
• механическая вентиляция предполагает затраты на установку.

Вернуться к оглавлению

Разновидности воздуховодов

Для разводки принудительной системы могут быть использованы разные воздуховоды. Как правило, они имеют круглое сечение, что обусловлено гладкостью их поверхности. Это не препятствует передвижению воздушных масс. Прямоугольные воздуховоды хоть и характеризуются большим сопротивлением, но исполнение их проще. Могут быть использованы и гибкие воздуховоды, которые необходимы при нескольких изгибах канала на малом промежутке. Это может потребоваться и при необходимости произвести сопряжения кухонной вытяжки и главного вентиляционного канала. Схем таких воздуховодов множество.

Часто возникает вопрос о том, учитывать ли массы, которые отводятся кухонной вытяжкой. Данный объем не учитывается. Это обусловлено тем, что подобная вытяжка функционирует исключительно во время готовки.

Разработка системы вентиляции должна производиться с учетом схемы отопления постройки. Рекуперация помогает экономить энергию на прогрев внешнего морозного воздуха. Особенно это заметно в зимний период. Смысл процесса заключается в повышении температуры приточных масс тем воздухом, который вытесняется наружу. Таким образом, осуществляется обмен тепла между воздухом из комнаты и холодными массами извне. Такая система способна позволить сэкономить до половины затрат, уходящих на тепло. Если температура вытесняемого потока недостаточна для прогрева поступающего, осуществляется неполный прогрев. Поэтому в зимние морозы внешние массы можно догреть, применив монтированный в рекуператор калорифер. Приток и вытяжка в подобной системе исключительно принудительные (с применением вентиляторов). Расположение точки монтажа установок для вентиляционной системы с рекуператором зависит от площади воздухообмена. Если предстоит работать со значительными площадями, место следует выбрать заблаговременно, например, это может быть техническое помещение, расположенное на цоколе или под крышей.

Если верно обустроить систему вентиляции, то это поможет получить в постройке любого назначения комфортные условия, а обмен масс станет гарантировать правильное соотношение углекислого газа и кислорода, исключив вероятность повышенной влажности и плесени.

1poclimaty.ru

Cхема приточной вентиляции — вентиляторы, воздуховоды и другие основные компоненты

Для подачи свежего и очищенного воздуха взамен отработанных или удаленных вытяжкой воздушных масс с примесями проектируется и разрабатывается приточная вентиляция. В целом, схема приточной вентиляции включает в себя несколько важных параметров, отвечающих, как за вытяжку загрязненного воздуха из здания, так и за очистку его от бактерий, инфекций и пыли, а также утепления в холодный период и увеличения или уменьшения влажности внутреннего воздуха.

Функциональная схема приточно-вытяжной вентиляции, как правило, выполняется в двух видах:

• моноблочной – состоит из одного блока, в котором размещаются все необходимые аппараты, обеспечивающие качественную и бесперебойную работу вентиляционной установки. Такой блок чаще всего устанавливается на стене или в оконных рамах. Подобный способ вентиляции является наиболее простым и самым дешевым. Однако на практике он достаточно неэффективен, поскольку расположение его заборных вентиляторов не позволяет охватывать некоторые участки помещения;
• разветвленной (общеобменной) – включает несколько блоков и предполагает создание схемы с применением различных видов вытяжек и воздуховодов, подводящихся непосредственно к местам максимального образования или скопления пыли.

Помимо очистки воздуха схема подключения приточной вентиляции отлично справляется с регулированием некоторых других функций: изменение температуры, охлаждение или нагревание поступающих потоков, а также нормализация уровня влажности.

Именно этим, привлекательна приточная система для обычных потребителей, а установленное на нее специализированное оборудование позволяет придать поступающему воздуху самые разные характеристики, показатели и свойства.

Общая схема вентиляции приточного типа

Принципиальная схема приточной вентиляции основывается на свойствах подачи в заданные помещения предварительно кондиционированной и очищенной воздушной массы методом его нагнетания в принудительном порядке. Зачастую инструментом для создания давления определенного уровня выступает внешний блок вместе с вентилятором (или приточной камерой), который устанавливается на входе в целях подачи предварительно обработанного воздушного потока во внутреннюю часть сооружения, включая жилые, производственные, промышленные, а также офисные или складские помещения.

Кроме этого следует учитывать, что сам вход системы вентиляции в обязательном порядке должен располагаться в помещениях стандартной чистоты – это могут быть жилые комнаты, в которых работают, живут или просто находятся люди. Недопустимым считается производить монтаж притока непосредственно в подсобных или бытовых комнатах (кухня, душевая) и санузлах, где возможно появление вредных или нежелательных выделений, в виде газа, излишнего тепла или влажности.

Схема работы приточного вентиляционного оборудования в вентилируемых помещениях заключается в организации процесса нагнетания свежего воздуха принудительным образом посредством создания избыточного давления.

Это позволяет удалять использованный (переработанный) ранее воздух с помощью всевозможных щелей, трещин, дыр, неплотностей в оконных системах или дверных проемах, а также путем специально созданных и спроектированных при строительстве и возведении здания вентиляционных коробов, труб, шахт или продухов. Они представляют собой проемы в стенах небольшого размера, предназначенные для воздухообмена естественным образом. В отличие от приточно-вытяжной системы данная вентиляция не удаляет загрязненные или отработанные воздушные массы принудительным методом, поскольку отток происходит только естественным путем.

Схема управления приточной вентиляции закладывается еще на этапах разработки её проекта и электрической системы. Поэтому для более эффективного управления и контроля всей установкой монтируется специальная система автоматики, работающая в полуавтоматическом или ручном режиме. Шкаф управления приточной вентиляции монтируется в доступном и удобном для выполнения ремонта и осуществления сервисного обслуживания месте.

к оглавлению ↑

Базовые элементы конструкции вентиляции

Вентиляционная схема зависит главным образом от размеров и пропорций помещений (зданий) для установки и разработки проекта. Поэтому система приточного воздухообмена должна состоять из незамкнутой цепи определенных составляющих:

• фильтры для приточной вентиляции – применяются для общей защиты различного рода помещений и самой вентиляции от пылевого загрязнения, влаги, насекомых или иных включений. В работе используется 1 фильтр с грубой очисткой, способный задерживать частички размером свыше 10мм. В ситуациях предъявления более завышенных требований к качеству поступающего воздуха дополнительно устанавливаются фильтры с тонкой очисткой, задерживающие элементы до 1мкм или с особенно тонкой очисткой – 0,1мкм. Для фильтрующего материала применяются синтетические типы тканей в виде акрила. Ежемесячно производят очистку поставленных фильтров. Контролировать уровень загрязненности фильтров можно при помощи установленного дифференцированного датчика, показывающего разность давления воздушных потоков, измеренного на выходе, а также входе – данный показатель резко повышается при достаточно сильных загрязнениях поступающего воздуха;
• калориферы отопления – используются для подогрева воздушных масс в зимний период. Делятся на водяные (подсоединяются к отоплению) и электрические. Для установок небольших размеров целесообразнее использовать нагреватели электрического типа, поскольку их монтаж потребует привлечения гораздо меньших затрат. Для площадей свыше 100м2 рекомендуют приобретать воздухонагреватели на водной основе. В целях снижения затрат применяют также аппарат, называемый рекуператором, который на основе процесса теплообмена может нагревать холодный воздух;
• воздуховоды для приточной вентиляции – предполагают равномерное распределение воздушной массы. Воздуховоды характеризуются: степенью жесткости, формой и площадью сечения. Производятся они из оцинкованной жести (жесткие виды) или алюминиевой фольги (гибкие или полугибкие). Гибкие воздуховоды используются на участках с небольшой площадью и протяженностью;
• распределители воздуха – представляют собой решетки, плафоны (диффузоры) и предназначены для регулирования поступления воздушного потока и его рассеивания в индивидуальном порядке;
• шумоглушитель – устанавливается для снижения шумового воздействия. Для их обустройства используют звукопоглощающие материалы с определенной толщиной, которыми покрываются стенки глушителя;
• воздушный клапан – предотвращает от поступления внешнего воздуха внутрь здания при выключенной системе;
• вентиляторы для приточной вентиляции – подбираются по 2 показателям: полный объем нагнетающего давления и уровень производительности. По своей конструкции они бывают: радиальными (обычные), осевыми или центробежными (канальными и кровельными). В вентиляции с применением разветвленной сети используют радиальные вентиляторы.

В сравнении с бытовой или мобильной сплит-системой кондиционирования схема приточной вентиляции имеет решающее значение по доставке чистого, насыщенного кислородом воздуха в жилье и не только. И хоть её стоимость на порядок выше, однако, в подобном случае, цель полностью оправдывает вложенные средства.

ventilationpro.ru

видео-инструкция по монтажу своими руками, особенности приточно-вытяжных систем, расчет, схема, цена, фото

Эффективная вентиляция необходима каждому зданию, будь то промышленный комплекс, загородный коттедж или квартира в многоэтажном доме. Предварительное составление проекта позволит вам избежать совершения возможных инженерных ошибок в процессе выполнения монтажных работ, провести их более экономно и качественно. В данной статье мы рассмотрим главные принципы проектирования вентиляционных систем.

Схема вытяжной вентиляции загородного коттеджа

Общие положения

Зачем вообще осуществляется проветривание зданий? Давайте разберёмся с этим вопросом более подробно, чтобы в полной мере ощутить значимость полноценной вентиляционной системы:

Назначение

Движение воздуха в квартире

1. Замена воздушных масс.
   Если этого не делать, то в замкнутом помещении накапливаются:

• углекислый газ, являющийся продуктов дыхания человека;
• угарный газ, исходящий от приборов отопления и печки и представляющий наибольшую угрозу здоровью жильцов; (См. также статью Гофра для вентиляции: особенности.)

Последствия отравления угарным газом

• неприятные запахи, которые чаще всего исходят из туалета и сопровождают процесс готовки;
• пыль, болезнетворные микроорганизмы и возможные выделения предметов интерьера.

Воздух с таким составом неприятен и даже опасен для употребления человеческим организмом, что может привести к возникновению множества заболеваний.

2. Ликвидация сырости. Своевременная и эффективная просушка стен, пола, потолка и предметов мебели позволяет предотвратить появление грибков, плесени и развитие процессов гниения.

Последствия некачественной вентиляции в доме

Совет: кроме обустройства вентиляционной системы в местах образования плесени рекомендуется наносить специальные антисептики.
Это значительно увеличит эффективность решения проблемы.

Виды

Можно выделить два основных варианта реализации вентиляции в частном доме или квартире:

Название	Описание
Естественная	Осуществляется за счёт перепадов температур и давления снаружи и внутри здания. В этом случае имеет очень большое значение проектировка оптимальных размеров и расположения вентиляционных каналов.
Принудительная	Это естественная, которая усиливается за счёт использования вентиляторов, фильтров и обогревающих устройств. Здесь очень важна электрическая схема приточно-вытяжной вентиляции.

Фото оборудования, осуществляющего принудительную вентиляцию

Для небольших квартир обычно вполне достаточно естественной системы, вытяжки которой располагаются в туалете ванной и, конечно же, на кухне. А вот для просторного частного дома, имеющего более одного этажа нужна более сложная организация вентиляции с предварительным проектированием. (СМ. также статью Вентиляция крыши: особенности.)

Составление проекта

Графически оформленный проект приточно-вытяжной вентиляции

Проектирование можно выполнить своими руками или позволить это сделать специалистам. В любом случае стоит ознакомиться с основными принципами выполнения такой задачи.

Совет: рекомендуется осуществить проект системы вентиляции ещё до начала строительства дома.
Это позволит вам добиться большей эффективности и вписать вентиляционные каналы в дизайн помещений, что будет выглядеть более эстетично, чем их маскировка в уже возведённом здании.

Техническое задание

Проектирование приточно-вытяжной вентиляции начинается с составления технического задания, в котором необходимо учесть:

• количество всех комнат;
• площадь каждого помещения;
• архитектуру всего здания;
• функции, выполняемые каждой комнатой;
• количество и местонахождение всех дополнительных объектов, которые оказывают существенное влияние на движение воздушных масс: санузлы, кондиционеры, печи, камины и другие подобные инженерные конструкции.

Обязательно учитывайте камин при размещении вытяжных отверстий

Проведение расчётов

Теперь давайте рассмотрим, как рассчитать приточно-вытяжную вентиляцию. Для этого нам понадобиться найти приемлемую мощность системы, измеряемую пропускаемым через неё количеством кубометров воздуха в час, для каждого помещения в отдельности и всего здания в целом.

Зависит же данный показатель от двух следующих параметров:

1. Кратность воздухообмена отдельно взятой комнаты. Эта величина не имеет размерности и определяет интенсивность замены воздушных масс в зависимости от функционального назначения помещения. Так, например, для жилых зон она равна 1, но не менее 30 м³/ч на одного человека, а для более загрязняемых санузлов и кухонь – 1,5, но не менее 60 м³/ч. Таким образом, расчет приточно-вытяжной вентиляции выполняется по формуле:

L=n×V, где

L – требуемый мощностной показатель, n – нормированная кратность воздухообмена, V – объём комнаты.

Для примера возьмём гостиную площадью 6 на 4 м и высотой потолков 2,5 м: 1×60=60 м³/ч.

Гостиная комната площадью 24 м2

2. Максимальное количество одновременно находящихся человек. От того, сколько людей может собраться в помещении, также зависит проектирование вентиляции, и инструкция нахождения такой зависимость выглядит следующим образом:

L=N×L_N, где

L – требуемый мощностной показатель, N – наибольшее количество людей, которые могут одновременно располагаться в помещении, L_N – нормированное потреблении воздуха одним человеком в зависимости от функциональности комнаты. Согласно СНиПу последний параметр может принимать такие значения:

Вид помещения	Нормативное потребление воздуха в проветриваемой зоне	Нормативное потребление воздуха в непроветриваемой зоне
Производственное	30	60
Муниципальное	40	60
Жилое	30	60

То есть, если взять проветриваемую гостиную в доме, где проживает 3 человека, то получим: 3×30=90 м³/ч. Так как это значение превышает, то которое мы вывели в предыдущем примере, используя кратность воздухообмена, то его и берём за основное для дальнейших расчётов.

Проведя все необходимые вычисления, обычно выходит, что:

1. Для квартир многоэтажных домов необходима вентиляция мощностью от 100 до 500 м³/ч.

Вытяжное отверстие в квартире

2. Для частных домов – от 1000 до 2500 м³/ч.

Приточно-вытяжная вентиляция загородного коттеджа

3. Для производственных зданий – от 1000 до 15000 м³/ч. Расчет вытяжной вентиляции производственных помещений является наиболее сложным и ёмким.

Заводская вентиляционная система

Особенности проектирования вентиляции для помещений, площадь которых превышает 1000 м²

Чем сложнее проект и чем большее количество узлов он включает, тем выше его цена. Это следует учитывать при его заказе у специалистов.

Также нужно позаботиться о наличии таких элементов, как:

1. Вентиляционная камера. Это специально предусмотренное отдельное помещение, в котором размещается вся необходимая для осуществления эффективной принудительной вентиляции аппаратура. Температура в нём должна быть примерно на одном уровне в течение всего года.

Венткамера частного дома

2. Качественная шумоизоляция. Если днём вам звуки, доносящиеся из вентиляционной системы, могут показаться приемлемыми, то ночью, когда вокруг царит тишина, они могут доставлять колоссальные неудобства.

Звукоизоляция вентиляционного канала – залог хорошего сна

3. При использовании водяного калорифера в качестве элемента нагрева потребуется также осуществить подвод воды и позаботиться о гидроизоляции помещений.

Проточная вентиляция с водяным калорифером

Заключение

Мы рассмотрели, как рассчитать вытяжную вентиляцию, а также особенности её проектирования. Её мощность измеряется в количестве пропускаемых кубометров воздуха за один час, на которое влияет функциональное назначение помещения и максимальное количество людей, находящихся одновременно в комнате.

Некоторые расчёты вполне можно провести самостоятельно, но для зданий с большими площадями лучше заручиться помощью профессионалов, так как допущенные по неопытности ошибки могут обойтись в последствие гораздо дороже оплаты за их работу.

Составление проекта вентиляционной системы загородного коттеджа

Видео в этой статье ознакомит вас с дополнительным количеством материалов, которые имеют непосредственное отношение к изложенной теме.Предварительное проектирование поможет вам создать более эффективную вентиляцию.

gidroguru.com
