Расчет электрических нагрузок

2018-03-08 Статьи

Сегодня речь пойдет о том, как правильно выполнить расчет потребляемой мощности электроэнергии для частного дома, что такое установленная и расчетная мощность нагрузки и для чего вообще нужны все эти расчеты.

Расчет электрических нагрузок производится по двум основным причинам.

Во первых имея представление, какая выделенная мощность нужна для вашего дома, вы можете обратиться в свою энергосбытовую компанию с целью получения именно той мощности, которая вам необходима. Правда надо учитывать наши реалии, далеко не всегда вам пойдут на встречу. В сельской местности зачастую электросети находятся в весьма плачевном состоянии и действует жесткий лимит на выделяемую электроэнергию, поэтому в лучшем случае вам выделят не более 15 кВт, а порой даже этого не добиться.

Во вторых расчетная мощность всех потребителей является основным показателем при выборе номинальных токов защитных и коммутационных аппаратов, а также при выборе необходимого сечения проводников.

Итак, выполнив расчет электрических нагрузок всех наших потребителей, мы узнаем суммарную расчетную мощность (расчетный ток). Под этим понятием подразумевается мощность, равная ожидаемой максимальной нагрузке сети за 30 минут.

Для того, чтобы правильно выполнить расчет нам необходимо знать установленную мощность всех электроприемников и расчетные коэффициенты.

Установленная мощность — это сумма номинальных мощностей всех устройств-потребителей электроэнергии в доме. Значение номинальной мощности берется из паспортных данных на электрооборудование и не является фактической мощностью потребления.

Расчетные коэффициенты, которые необходимо учитывать при расчетах — коэффициент спроса Кс, коэффициент использования Ки и коэффициент мощности cos φ.

Коэффициент спроса — это отношение совмещенного получасового максимума нагрузки электроприемников к их суммарной установленной мощности. То есть он вводится с учетом того, что в любой момент времени не все электроприборы будут потреблять свою полную мощность.

Кс = Рр/Ру ,

где Рр – расчетная электрическая нагрузка, кВт;
Ру – установленная мощность электроприемников, кВт.

Коэффициент использования — это отношение фактически потребляемой мощности к установленный мощности за определенный период времени.

Ки = Р/Ру

Коэффициент мощности cosφ — это отношение активной мощности, потребляемой нагрузкой к ее полной мощности.

cosφ = Р/S

где P – активная мощность, кВт;
Ру – полная мощность, кВА.

Все коэффициенты принимаются из таблиц соответствующих нормативных документов. Также ниже в таблице указана паспортная (номинальная) мощность отдельных электропотребителей.

Наименование Номинальная мощность кВт Расчетные коэффициенты
спроса Кс использования Ки
Стиральная машина 2 1,0 0,6
Посудомоечная машина 2 0,8 0,8
Проточный водонагреватель 3,5 0,4 1,0
Кондиционер 2,5 0,7 0,8
Электрокамин 2 0,4 1,0
Бойлер 6 0.6 0,9
Электрообогреватель 2 0,8 1,0
Тепловентилятор 1,5 0,9 0,9
Теплый пол 60 Вт/м2 0,5 1,0
Кухонные комбайны, кофеварки, электрочайники(суммарно) 4-5 кВт 0,3 1,0
Сауна 4-12 кВт 0,8 0,8
Душевая кабина 3,0 0,6 0,8
Газонокосилка 1,5 0,4 0,8
Погружной насос 0,75 – 1,5 кВт 0,8 0,9
Компьютеры 0,5 0,6 1,0
Бытовая розеточная сеть (телевизор, холодильник, утюг, пылесос и т.д) 100 Вт/розетку 0,7 — 1,0
Освещение кухни 25-30 Вт/м2 1,0 0,8
Освещение коридора 20-25 Вт/м2 0,8 0,8
Освещение гостиной 35-40 Вт/м2 0,8 0,8
Освещение спальни 25-30 Вт/м2 1,0 0,8

Для примера предположим, что у нас есть дачный домик с двумя комнатами, кухней и прихожей. Питание дома однофазное. Для дальнейших расчетов составим таблицу со всеми имеющимися в доме электропотребителями.

Помещение Потребители Номинальная мощность кВт
Кухня Освещение
2 Розетки
Стиральная машина
Холодильник
0,1
0,2
2,2
0,7
Комната Освещение
3 Розетки
Электрообогреватель
Компьютер
0,2
0,3
2
0,5
Комната Освещение
2 Розетки
Вентилятор
0,1
0,2
0,3
Прихожая Освещение
2 Розетки
0,1
0,3

Далее переходим уже непосредственно к расчету мощности с учетом всех коэффициентов. Все однотипные электроприемники, такие как розеточная сеть, освещение, объединим в группы и сложим их номинальную мощность. Остальные приемники посчитаем отдельно.

Потребители Номинальная мощность кВт Расчетные коэффициенты Расчетная мощность Расчетный ток
Спроса Использования Мощности Активная кВт Полная кВА
Освещение 0,5 0,7 0,8 1 0,28 0,28 1,3
Розетки 1 0,3 0,8 0,8 0,24 0,3 1,4
Стиральная машина 2,2 1 0,6 0,75 1,32 1,76 8
Холодильник 0,7 0,8 0,65 0,56 0,9 4
Электрообогреватель 2 0,8 1 1 1,6 1,6 7,3
Компьютер 0,5 0,6 1 0,65 0,3 0,5 2,3
Вентилятор 0,3 1 0,75 0,3 0,4 1,9
7,2 4,6 5,74 26,2

Для определения расчетной активной мощности необходимо номинальную (установленную) мощность умножить на коэффициенты спроса и использования —

Pр = Pу * Кс * Ки.

Полную мощность находим, разделив расчетную активную мощность на коэффициент мощности — S = Pp/cos φ.

Расчетный ток для однофазной сети определяется по формуле Ip = Pp/U*cos φ или Ip = S/U. Для трехфазной сети формула будет иметь такой вид Ip = Pp/1,73*U*cos φ или Ip = S/1,73*U.

Для того, чтобы примерно прикинуть какая мощность нужна для дома, можно и не делать таких подробных расчетов. Достаточно сложить установленную мощность потребителей, которые будут использоваться и умножить это значение на коэффициент спроса.

Номинальная мощность кВт до 14 20 30 40 50 60 70 и более
Коэффициент спроса 0,8 0,65 0,6 0,55 0,5 0,48 0,45

Правда надо учитывать, что это значение будет очень приблизительное и в дальнейшем его придется корректировать.

electric-blogger.ru

Зачем нужен лист «Таблица нагрузок» в расчетных таблицах DDECAD

Расчетная таблица DDECAD представляет собой модифицированную и расширенную таблицу расчета электрических нагрузок. Таблица DDECAD не только позволяет выполнить расчет электрических нагрузок, но и легко и быстро распределить нагрузку по фазам, чтобы не было перекоса; выполнить для каждой группы расчеты падения напряжения, токов короткого замыкания и токов утечки. На основе заполненной таблицы программа автоматически отрисовывает однолинейную схему электрического щита за несколько десятков секунд. Расчетная таблица DDECAD состоит из двух листов:

  1. Лист «Групповая таблица»;
  2. Лист «Таблица нагрузок».

Подавляющее большинство пользователей обходятся аналогом листа «Групповая таблица», который является расширенной версией таблицы расчета нагрузок. Но расчетная таблица DDECAD содержит второй лист, который имеет важное значение, ускоряет и упрощает заполнение таблицы расчета нагрузок. Рассмотрим назначение и заполнение листа «Таблица нагрузок» на примере расчетной таблицы для щита освещения.

Групповая таблица в расчетной таблице DDECAD (сокращенная версия)

Для начала вспомним как считается и заполняется установленная мощность в таблице расчета нагрузок. Обычно используется один из двух вариантов:

  1. Все нагрузки суммируются вручную на калькуляторе и итоговая сумма указывается в соответствующей ячейке таблицы;
  2. Нагрузки суммируются в ячейки таблицы при помощи операций сложения и умножения единичных нагрузок и их количества.

Данные способы приемлемы, если не будет последующей корректировки (несбыточная мечта проектировщика  ). А так как корректировка скорее всего будет, то и установленные мощности на группах придётся корректировать.

Если установленная мощность заполняется первым способом, то тут без вариантов — придётся всё пересчитывать заново. Если вторым способом — то есть вариант догадаться по единичным мощностям, что именно подключено и сколько. Но это малореально и проще пересчитать заново.

Ну и сами способы заполнения и корректировки не очень быстрые. Установленная мощность в таблице указывается в киловаттах (кВт), а мощность нагрузок известна в ваттах (нагрузки малой мощности, например светильники) и в киловаттах. Приходится сначала нагрузки малой мощности суммировать в ваттах, а затем переводит в киловатты, разделив на 1000.

Чтобы упростить заполнение и последующую корректировку установленной мощности, в DDECAD используется дополнительный лист «Таблица нагрузок».

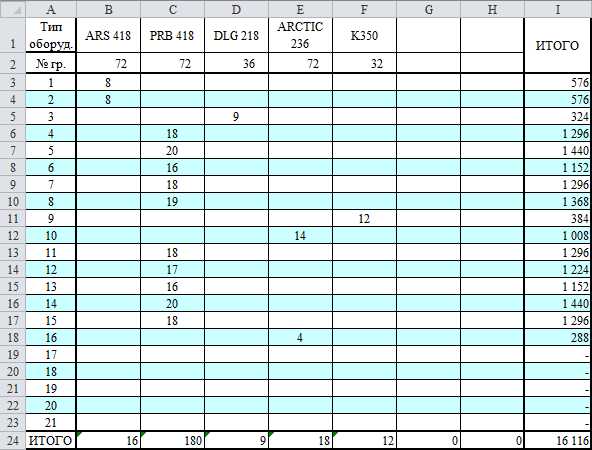

«Таблица нагрузок» в расчетной таблице DDECAD

В первом столбике указываются номера групп (автоматически проставляются с первого листа «Групповая таблица»). В первой строке указывается тип оборудования (в произвольной форме). В примере это типы светильников. Во второй строке указывается единичная мощность в ваттах (Вт).

Для начала заполняем заголовки таблицы — первые две строки. Указываем используемое оборудование (в данном случае типы светильников) и их мощность. Затем на пересечении каждой группы и нагрузки указываем количество нагрузок, подключенных к данной группе.

Например, к группе №1 подключено 8 светильников ARS 4×18. Если к группе подключены разные типы светильников, то указывает нужное количество в столбце с соответствующим типом. Допустим, к группе №1 также необходимо подключить 3 светильника K350. Тогда на пересечении строки группы №1 и столбца «K350» указываем число 3.

Аналогичным образом указываем количество светильников для каждой группы.

В крайнем правом столбце напротив каждой группы указывается суммарная мощность электрооборудования, запитанного данной группой. Мощность указывается в ваттах. Далее эта мощность переносится на лист «Групповая таблица» с преобразованием в киловатты. В нижней ячейке правого столбца происходит автоматический подсчет суммарной установленной мощности щита (также в ваттах).

Таким образом, заполнение и корректировка подключенных нагрузок осуществляется легко и быстро. Если типы (названия) оборудования указаны информативно, то не составит труда хоть через день, хоть через год быстро понять, что запитано данной группой.

Дополнительно в нижней строке мы получаем суммарное количество каждого типа (наименования) нагрузки, подключенного к данному щиту. В примере к щиту подключено 16 светильников ARS 4×18, 180 светильников PRB 4×18 и т.д. Эту информацию можно использовать для составления спецификации, а также для проверки при подсчете количества светильников, указанных на этажных планах.

Заполнив полностью расчетную таблицу DDECAD, одним нажатием кнопки мы получим отрисованную однолинейную схему в AutoCAD.

Групповая таблица в расчетной таблице DDECAD (полная версия)


Подпишитесь и получайте уведомления о новых статьях на e-mail

Читайте также:

ddecad.ru

Расчет мощности по току и напряжению: Таблицы расчета!

Чтобы обезопасить себя при работе с бытовыми электроприборами, необходимо в первую очередь правильно вычислить сечение кабеля и проводки. Потому-что если будет неправильно выбран кабель, это может привести к короткому замыканию, из за чего может произойти возгорание в здание, последствия могут быть катастрофическими.



Это правило относиться и к выбору кабеля для электродвигателей.

Расчёт мощности по току и напряжению

Данный расчет происходит по факту мощности, проделывать его необходимо еще до начала проектирование своего жилища (дома, квартиры).

  • Из этого значение  зависят кабеля питающие приборы которые подключены к электросети.
  • По формуле можно вычислить силу тока, для этого понадобиться взять точное напряжение сети и нагрузку питающихся приборов. Ее величина дает нам понять площадь сечение жил.

Если вам известны все электроприборы, которые в будущем должны питаться от сети, тогда можно легко сделать расчеты для схемы электроснабжение. Эти же расчеты можно выполнять и для производственных целей.

Однофазная сеть напряжением 220 вольт

Формула силы тока I (A — амперы):

I=P/U

Где P — это электрическая полная нагрузка (ее обозначение обязательно указывается в техническом паспорте данного устройства), Вт — ватт;

U — напряжение электросети, В (вольт).

В таблице представлены стандартные нагрузки электроприборов и потребляемый ими ток (220 В).

На рисунке вы можете видет схему устройства электроснабжение дома при однофазном подключении к сети 220 вольт.

Схема приборов при однофазном напряжении

Как и показано на рисунке, все потребители должны быть подключены к соответствующим автоматам и счетчику, далее к общему автомату который будет выдерживать общею нагрузку дома. Кабель который будет доводит ток, должен выдерживать нагрузку всех подключенных бытовых приборов.

В таблице ниже показана скрытая проводка при однофазной схеме подключение жилища для подбора кабеля при напряжении 220 вольт.

Как и показано в таблице, сечение жил зависит и от материала из которого изготовлен.

Трёхфазная сеть напряжением 380 В

В трехфазном электроснабжении сила тока рассчитывается по следующей формуле:

I = P /1,73 U

P — потребляемая мощность в ватах;

U — напряжение сети в вольтах.

В техфазной схеме элетропитания 380 В, формула имеет следующий вид:

I = P /657, 4

Если к дому будет проводиться трехфазная сеть 380 В, то схема подключения будет иметь следующий вид.

В таблице ниже представлена схема сечения жил в питающем кабеле при различной нагрузке при трехфазном напряжении 380 В для скрытой проводки.

Для дальнейшего расчета питания в цепях нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:

  • электродвигатели;
  • индукционные печи;
  • дроссели приборов освещения;
  • сварочные трансформаторы.

Это явление в обязательном порядке необходимо учитывать при дальнейших расчетах. В более мощных электроприборах нагрузка идет гораздо больше, поэтому в расчетах коэффициент мощности принимают 0,8.

При подсчете нагрузки на бытовые приборы запас мощности нужно брать 5%. Для электросети этот процент становит 20%.

domstrousam.ru

Расчёт электрических нагрузок схемы собственных нужд с помощью ПЭВМ в программе Excel. Таблица расчета электрических нагрузок в excel

$direct1

Создание таблицы электрических нагрузок для загородного дома | Электроснабжение загородных домов Просмотр

      На начальной стадии проектирования электрических сетей загородных домов и коттеджей, когда практически неизвестны точные данные по электропотреблению нагрузок загородного дома, но необходимо получить технические условия на присоединение электрической мощности или рассчитать общую электрическую мощность для проекта электроснабжения, установки стабилизатора напряжения или дизельного генератора, возникает вопрос, как рассчитать величину установленной мощности потребителей загородного дома и на этой основе определить расчетную нагрузку на вводе в квартиру или коттедж. Ведь от точности расчетов нагрузки загородного дома будет зависеть мощность подобранного стабилизатора или дизельного генератора, его стоимость и надежность работы в ближайшие 10-15 лет. При этом, под понятием расчетная электрическая нагрузка Рр потребителя, подразумевается мощность, равная ожидаемой максимальной нагрузке за 30 мин. Для подобных расчетов составляется расчетная таблица электрических нагрузок частного дома. В этой таблице определяется расчетная мощность электрического дома за период 30 минут. Фактическая электрическая нагрузка дома за короткие промежутки времени (1-5 минут) может больше или меньше расчетной, но за период 30 минут она должна быть обязательно меньше расчетной.

По расчетной нагрузке подбирается сечение электрических кабелей и мощность оборудования. Если фактическая нагрузка, превышает расчетную нагрузку в течение длительного периода – это означает что выбранное электрическое оборудование и кабельные линии работают с перегрузкой, это аварийная ситуация, при которой многократно возрастает риск повреждения эл. оборудования и возникновения пожара

Для проектирования распределительных электрических сетей и различных объектов существуют специальные правила и инструкции создания таблиц нагрузок, но для коттеджа или загородного дома необязательно применять сложные для понимания, официальные         «Указания по расчету электрических нагрузок РТМ.  36.18.32.4-92» и СП31-106–2002

Для проектирования электрических сетей загородных домов, коттеджей, дач, то есть не больших объектов, на которых, количество нагрузок не превышает 20-30 единиц   можно пользоваться более простой, но не менее эффективной готовой таблицей в формате Microsoft Excel. В эту таблицу вносится:

  • наименование нагрузки,
  • мощность нагрузки,
  • количество подобных нагрузок,
  • коэффициент использования мощности,
  • коэффициент спроса
  • значение cos φ

Дальше, таблица автоматически пересчитывает расчетные токи и расчетную мощность.



Но даже, при заполнении этой простой таблицы, надо соблюдать несколько правил.

  • Прежде всего, надо помнить, что таблица электрических нагрузок дома это, прежде всего перечень нагрузок, которые есть на объекте или которые будут установлены в будущем на объекте. Поэтому правильность таблицы нагрузок зависит, прежде всего, зависит от тщательности и подробности, с которой нагрузки вносятся в таблицу.
  • Надо понимать разницу между измерением мощности в кВт и ква. Данные по мощности нагрузок вносятся в таблицу в кВт, но расчетная мощность в таблице получается в ква.
  • Принцип построения таблицы очень прост: Все нагрузки частного дома собираются в группы, рассчитывается расчетная  электрическая мощность по  каждой группе и затем эта расчетная мощность распределяется по фазам
  • Надо понимать разницу между распределением токов в однофазной и 3-х фазной нагрузке. Однофазная нагрузка нагружает своей мощностью одну фазу, 3-х фазная нагрузка распределяет свои токи равномерно по трем фазам. Считаются токи для однофазных и трехфазных нагрузок по разным формулам.

Для однофазных нагрузок, в группе, токовая нагрузка по фазе считается по формуле   I=W*1000/U/N,

где I – ток нагрузки (А)

W - мощность электроприбора (кВт),

U – фазное напряжение 220 В,

N - количество приборов (нагрузок) в группе

Для 3-х фазных нагрузок, в группе, токовая нагрузка считается по формуле   I=W*1000/(U*1,74)

где I – ток нагрузки (А)

W - мощность электроприбора (кВт),

U – 380В линейное напряжение,

  • Распределять однофазные нагрузки в таблице надо с таким расчетом, что бы в итоге, все три фазы были загружены приблизительно равномерно. Равномерное распределение токов по фазам избавит будущего владельца электрической сети загородного дома от многих проблем, связанных с не равномерным распределением нагрузок по фазам.

В трехфазных линиях загородных домах и коттеджах, неравномерность загрузки фаз определяется по формуле:

ΔМ=(Mmax-Mmin)/Mmin*100

где:

ΔМ неравномерность загрузки фазы (%)

Mmax - наиболее загруженная фаза

Mmin - наименее загруженная фаза

Если ΔМ ≤ 15 %, то фаза считается условно равномерно нагруженной, если ΔМ > 15 % – неравномерно нагруженной.

Степень неравномерности загрузки фаз определяет величину уравнительных токов, которые протекают по фазным проводникам наряду с токами нагрузки, создавая в линии дополнительные потери напряжения.

Выбор автоматов защиты и сечение питающих кабелей производят по расчетам наиболее загруженной фазы. Неравномерность загрузки фаз и неучтенная асимметрия в распределении токовых нагрузок, может привести к существенным ошибкам при выборе сечений проводов и кабелей, что в свою очередь может привести к перегрузке

10i5.ru

Расчет нагрузок по РТМ 36.18.32.4-92 (программа)

Расчет электрических нагрузок одна из основных задач инженера-проектировщика. В этой статье мне хотелось бы рассказать про расчет электрических нагрузок промышленных установок. При расчете нагрузок промышленных объектов следует учитывать некоторые особенности.

Расчет выполняется по РТМ 36.18.32.4-92 (Указания по расчету электрических нагрузок).
Данный метод расчета не распространяется на электроприемники с резкопеременным графиком нагрузки, промышленный электрический транспорт, жилые и общественные здания, а также на электроприемники, с известным графиком нагрузки.

При расчете используются следующие определения:

Установленная мощность одного ЭП (рн) – мощность электроприемника по паспорту.

Групповая установленная активная мощность (Pн) – сумма установленных мощностей всех электроприемников силового щита.

Реактивная мощность одного ЭП (qн) – реактивная мощность одного электроприемника при номинальной активной мощности.

Групповая реактивная мощность (Qн) – алгебраическая сумма реактивных мощностей всех электроприемников силового щита.

Коэффициент использования отдельного электроприемника (ки)  или группы ЭП (Ки) – отношение средней активной мощности отдельного ЭП (рс) или группы ЭП (Рс) за наиболее загруженную смену к ее номинальному значению (рн или Рн).

Эффективное число электроприемников (nэ) – это такое число однородных по режиму работы ЭП одинаковой мощности, которое обусловливает те же значения расчетной нагрузки, что и группа различных по мощности ЭП.

Расчетная активная (Рр) и реактивная (Qр) мощность – это такая мощность, которая соответствует такой токовой нагрузке (Iр) и эквивалентна фактической изменяющейся во времени нагрузке по наибольшему возможному тепловому воздействию на элемент системы электроснабжения.

Коэффициент расчетной мощности (Кр) – отношение расчетной активной мощности (Рр) к значению (КиРн) группы ЭП.

Последовательность расчета электрических нагрузок промышленного объекта.

Для начала предлагаю скачать программу с готовыми таблицами и формулами, выполненными по форме Ф636-92. Для исключения случайного удаления формул, ячейки с формулами защищены от редактирования.

Чтобы получить программу, зайдите на страницу МОИ ПРОГРАММЫ.

В архиве кроме программы найдете также РТМ 36.18.32.4-92.doc и М788-1069.xls (Справочные данные по расчетным коэффициентам электрических нагрузок).

Данная программа позволяет рассчитывать электрические нагрузки электроустановок до 1000В. Для наглядности, ячейки, которые имеют функциональную связь, выделены одинаковым цветом.

Внешний вид таблицы для расчета ВРУ по РТМ 36.18.32.4-92

Первая таблица выполнена для вводно-распределительного устройства (ВРУ) или ГРЩ. В эту таблицу заносится информация по распределительным щитам, щитам рабочего и аварийного освещения, а также одиночные электроприемники подключаемые непосредственно от ВРУ. Сюда вносим суммарную установленную мощность щита (Pн), групповой коэффициент использования (Ки) и общий коэффициент мощности силового щита. Мощность вносить только трехфазную. При наличии однофазных электроприемников, их следует привести к эквивалентной трехфазной мощности.

Если группы однофазных ЭП, которые распределены по фазам с неравномерностью не выше 15% по отношению к общей мощности трехфазных и однофазных ЭП в группе, то эквивалентная трехфазная мощность будет равна сумме всех однофазных приемников. В противном случае эквивалентную трехфазную мощность следуем принимать по наиболее загруженной фазе умноженной на три (Рэкв=3Ра или 3Рb или 3Рc).

Расчет неравномерности загрузки фаз

Расчет нагрузок распределительных щитов производится в таблицах ЩС1-ЩС7. Думаю достаточно 7 таблиц для распределительных щитов.

Внешний вид таблицы для расчета ЩС по РТМ 36.18.32.4-92

При расчете распределительных силовых щитов, в таблицы вносятся также все трехфазные ЭП. Однофазные ЭП приводятся к эквивалентной трехфазной мощности. При наличии однотипных приемников с одинаковой мощностью, коэффициентом использования и коэффициентом мощностью, они объединяются в группы. После заполнения всех ЭП, необходимо выбрать из таблицы 1 коэффициент расчетной нагрузки в зависимости от эффективного числа электроприемников (nэ) и группового коэффициента использования (Ки).

Коэффициент расчетной нагрузки для ВРУ выбирается по таблице 2.

При необходимости следует выполнить компенсацию реактивной мощности. Как рассчитать мощность конденсаторной установки я уже писал. После этого необходимо пересчитать расчетный ток ВРУ с учетом компенсации реактивной мощности. Для этого в ячейку вместо (Qр) нужно записать значение реактивной мощности: Q=Qр- Qконд.установки. В итоге получим (Iр) с учетом компенсации реактивной мощности.

В программе еще можно рассчитать ток однофазного ЭП.

В принципе, если на ВРУ записывать расчетную мощность (Рр) щитов и групповой коэффициент использования (Ки) взять 1, то получим тот же результат.

По расчету общественных зданий будет посвящен отдельный пост. Там есть некоторые особенности.

Советую подписаться на новые статьи, чтобы узнать об этом как можно раньше.

Расчетная мощность любой группы электроприемников не может быть меньше номинальной мощности наиболее мощного электроприемника группы.

Также посмотрите мою статью : Определение условной трехфазной мощности, создаваемой в трехфазной сети однофазными ЭП

Условия получения программы смотрите на странице МОИ ПРОГРАММЫ.

Доработанная программа выглядит так:

Советую почитать:

220blog.ru

Таблица расчета электронагрузок | ЭНЕРГОЛЮКС

Таблица расчета нагрузок, как правило, требуется в случае получения или увеличения электрической мощности объекта. Данный документ входит в комплект документации, которая необходима для подачи заявки на получение или увеличение электрической мощности в электросетевую организацию.

В условиях, когда стоимость каждого подключенного киловатта мощности получается весьма дорогой, точную потребность в мощности лучше знать заранее, то есть до совершения сделки по подключению мощности на объект. С чего начать составление таблицы расчета нагрузок? В первую очередь необходимо подсчитать существующие нагрузки по оформленной ранее документации (в случае если такие имеются). В процессе эксплуатации в действующие электротехнические установки вносятся существенные изменения. Наиболее часто встречающимся является следующий сценарий развития ситуации: через несколько лет после начала эксплуатации электроустановки объем потребляемой ей электроэнергией увеличивается. Это происходит за счет увеличения количества электрооборудования. В данном случае при покупке дополнительной мощности необходимо учитывать текущий перерасход электроэнергии. Если в электротехнической установке имеется резерв мощности, то об этом также стоит знать заранее для того чтобы вычесть объем данного резерва из запрашиваемой мощности.

Следующим этапом является подсчет нагрузок, которые планируется добавить. Увеличение электрических нагрузок не находится в прямой пропорциональности требуемой мощности. За счет понижающих коэффицентов, которые являются индивидуальными для каждого объекта, можно существенно уменьшить приобретаемую мощность.

Расчет электрических нагрузок оформляется в свободной форме в виде таблицы электрических нагрузок с подведением итогам. Главное, чтобы подсчет осуществлялся специализированной фирмой. Обратившись в нашу компанию, вы можете быть уверены в том, что наши специалисты грамотно и верно подсчитают требующуюся нагрузку и определяет объем необходимой мощности.

Кроме подключения новой или дополнительной мощности таблица расчета электрических нагрузок может быть полезна и для службы эксплуатации предприятия. Наилучшим вариантом будет совместить расчет нагрузок с проведением замеров реального тока. Грамотно составленная таблица поможет предотвратить на предприятии несчастные случаи и избежать аварий, а, следовательно, минимизировать затраты.

Штат нашей компании состоит из высококлассных специалистов, имеющих большой опыт работы и багаж знаний. Это позволяет обеспечить высочайшее качество предоставляемых нами услуг.

www.enelux.ru

Расчет электрических нагрузок

В населенном пункте рассчитываются нагрузки двух трансформаторных подстанций: для TП5 определяются нагрузки линий 0,38 кВ и самой TП, а для ТП1 — только нагрузки подстанции. Потре­бители и их нагрузки на вводе согласно /1/, подключенные к этим ТП, приведены в таблицах 1.1 и 1.2.

Нагрузки на вводе жилого дома с учетом перспективы опре­деляются по номограмме /1/, исходя из среднего годового потребления электроэнергии за прошлый год на один дом.

Нагрузка наружного освещения улиц определяется типом све­тильника, шириной улиц, их покрытием и этажностью. В курсо­вом проекте нагрузку наружного освещения можно принять при­мерно 6 Вт на один погонный метр улицы, а длину улиц определить по количеству домов, считая расстояние между домами око­ло 30 м. Освещение территорий хозяйственных дворов принима­ется из расчета 250 Вт на помещение и 3 Вт на погонный метр дли­ны периметра хоздвора (периметры хоздворов студенты выбирают сами).

Определение электрических нагрузок линий напряжением 0,38 кВ производится исходя из расчетных нагрузок на вводе потребителей и коэффициентов одновременности, когда расчет ведется без применения ЭВМ.

Рдо Рдi, (2.1)

Рво Рвi, (2.2)

Qдо Qдi, (2.3)

Qво Qвi, (2.4)

где Рд, Рв — расчетные активные дневная и вечерняя нагрузки на участке линии;

Qд, Qв – то же, реактивные нагрузки;

Рдi, Рвi, Qдi, Овi — нагрузки на вводе i-го потребителя;

ко — коэффициент одновременности (таблица. 2.1).

Таблица 2.1 Коэффициенты одновременности для суммирования нагрузок в сетях 0,38 кВ

Потребители

Количество потребителей, шт

1

2

3

5

7

10

15

20

50

100

200

500

Жилые дома с нагрузкой на вводе:

До 2 кВт/ дом

До 2 кВт/ дом

0,76

0,65

0,55

0,49

0,44

0,40

0,37

0,30

0,26

0,24

0,22

0,75

0,64

0,53

0,47

0,45

0,37

0,34

0,27

0,24

0,20

0,18

Жилые дома с электроплитами и водонагревателями

0,73

0,62

0,50

0,43

0,38

0,32

0,29

0,22

0,17

0,15

0,12

Производственные, общественные и коммунальные

0,85

0,80

0,75

0,70

0,65

0,60

0,55

0,47

0,40

0,35

0,30

Если нагрузки потребителей отличаются более чем в 4 раза, то расчетные нагрузки участков линий определяют по добавкам мощностей:

Рд = Рд наиб+ , (2.5)

Рв = Рв наиб + , (2.6)

где Рд – наибольшая дневная нагрузка из всех слагаемых нагрузок потребителей;

- добавка к наибольшей нагрузке от активной нагрузки i-го потребителя, определяемая по таблице суммирования (таблица 2.2), промежуточные значения находятся интерполяцией.

Таблица 2.2 Добавки при суммировании нагрузок в сетях 0,38 кВ

Р

Р

Р

Р

Р

Р

Р

Р

Р

Р

0,2

0,2

16

9,8

45

30,2

100

69,0

180

130

0,5

0,3

18

11,2

48

32,5

105

72,5

185

135

1

0,6

20

12,5

50

34,0

110

76,0

190

140

2

1,2

22

13,8

52

35,4

115

80,5

195

145

3

1,8

24

15,0

55

37,5

120

84,0

200

150

4

2,4

25

15,7

58

39,6

125

88,0

205

154

5

3,0

26

16,4

60

41,0

130

92,0

210

158

6

3,6

28

17,7

62

42,4

135

96,0

220

166

7

4,2

30

19,0

65

44,5

140

100,0

230

174

8

4,8

32

20,4

68

46,6

145

104,0

240

182

9

5,4

34

22,0

70

48,0

150

108,0

250

190

10

6,0

35

22,8

75

51,2

155

112,0

260

198

11

6,7

36

23,6

80

55,0

160

116,0

270

206

12

7,3

38

25,0

85

58,5

165

120,0

280

214

14

8,5

40

26,5

90

62,0

170

123,0

290

222

15

9,2

42

28,0

95

65,5

175

126,0

300

230

Таблицей 2.2 можно воспользоваться при определении реактивных мощностей. При смешанной нагрузке нагрузки на участках сети с малыми домами, производственными и прочими помещениями определя­ются отдельно при помощи соответствующих коэффициентов од­новременности. Полученные нагрузки суммируются по таблице 2.2.

Пример расчета нагрузок участков линий 0,38 кВ и ТП5 приве­ден в таблице 2.3, пример определения нагрузок ТП1 — в таблице 2.4.

Таблица 2.3 Определение нагрузок линий 0,38 кВ и ТП5

Линии

Потребители

Количество, шт.

К0

Активная нагрузка, кВт

Реактивная нагрузка, квар

на вводе

расчетная

на вводе

расчетная

Рдi

Рвi

Рд

Рв

Qдi

Qвi

Л1

1.Дробилка кормов

КДМ – 2

1

1

30

-

30

-

25

-

25

-

2.Телятник на 120 телят

3

0,8

5

8

12

19,2

3

5

7,2

12

Л2

3.Овощехранилище на 500 т.

7

0,7

5

2

24,5

9,8

3

-

14,7

-

4.Кормоцех

1

1

50

50

50

50

45

45

45

Наружное освещение: помещений

12

1

-

0,25

-

3

-

-

-

-

хоздворов (100*0,003 кВт /м)

12

1

-

0,3

-

3,6

-

-

-

-

Нагрузка ТП5

-

-

-

-

91,65

71,19

-

-

74,01

57

Для участков линий 0,38 кВ и трансформаторных подстанций рассчитываются полные мощности, токи и коэффициенты мощности:

, (2.8)

, (2.9)

, (2.10)

, (2.11)

, (2.12)

, (2.13)

Таблица 2.4 Определение нагрузок ТП1

Потребители

Кол-во

Ко

Активная нагрузка, кВт

Реактивная нагрузка, квар

на вводе

расчетная

на вводе

расчетная

Рдi

Рвi

Рд

Рв

Qдi

Qвi

1. Мельница с жерновым составом 8/4

1

1

17

1

17

1

13

-

13

-

2.Мельница с жерновым составом 7/4

1

1

10

1

10

1

8

-

8

-

3.Зерноочистительный агрегат ЗАВ - 20

1

1

25

26

25

26

25

23

25

23

Наружное освещение помещений

3

1

-

0,25

-

0,75

-

-

-

-

Наружное освещение хоздворов периметром по 100 м

3

1

-

0,3

-

0,9

-

-

-

-

Нагрузка ТП1

-

-

-

-

52

28,2

-

-

37,7

23

Результаты расчета нагрузок сводятся в таблицу 2.5. Токи ТП1 и ТП5 не рассчитываются, так как расчетные мощности этих ТП будут определены только после компенсации реактивной мощ­ности.

Таблица 2.5 Сводные данные расчета нагрузок

Элементы сети

Мощность

Ток, А

Коэффициент мощности

Активная, кВт

Реактивная, квар

Полная, кВт

Рд

Рв

Cosд

Cosв

1

2

3

4

5

6

7

8

9

10

11

ТП-1

52

28,2

37,7

23

64,2

36,4

-

-

0,8

0,77

ТП-2

140

125

108

26

176,8

127,7

-

194

0,79

0,98

ТП-3

-

94

-

57

-

109,9

-

-

-

0,85

ТП-4

146

123

92

43

172,6

130,3

-

-

0,84

0,94

ТП-5

91,65

71,9

74,01

57

117,8

91,7

-

-

0,78

0,78

ТП-6

84

121

56

40

100,9

127,4

-

193,6

0,83

0,95

После компенсации реактивной мощности

ТП-1

52

28,2

7,7

3

52,6

28,4

80

43,1

0,98

0,99

ТП-2

140

125

8

26

140,2

127,7

213

194

0,99

0,98

ТП-3

-

94

-

7

-

94,3

-

143,3

-

0,99

ТП-4

146

123

17

3

147

123

223,3

186,9

0,99

1

ТП- 5

91,65

71,9

24

7

94,7

72,2

143,9

109,7

0,97

0,99

ТП-6

84

121

6

40

84,2

127,4

127,9

193,6

0,99

0,95

studfiles.net
