Таблица сортамента арматуры – Таблица веса арматуры. Сортамент
Арматура металлическая — сортамент по ГОСТ: таблица весов
Стальная арматура – это гладкий или рифленый стержень, созданный для усиления строительных конструкций. Он может устанавливаться внутрь бетона, каменной или кирпичной кладки. Монтаж позволяет повысить устойчивость к нагрузкам, защититься от появления трещин, утраты несущей способности. Мы поставляем обширный сортамент арматуры. Вы найдете подходящий строительный элемент для любой конструкции и условий ее эксплуатации.
Классификация продукции
Для изготовления продукции используется сталь – это регламентировано по ГОСТ 52544-2006, СТО АСЧМ 7-93 и ТУ 14-1-5254-94. Есть также другие нормативы, указывающие характеристики и область использования.
Товар классифицируется по нескольким признакам:
- Назначение. В продаже есть следующие виды:
- Конструктивная. Также называется распределительной. Сечение прописывается по минимальному проценту армирования.
- Рабочая. Компенсирует основную нагрузку.
- Монтажная. Позволяет соединить в единый каркас рабочую и конструктивную арматуру.
- Анкерная. Используется в качестве закладных деталей.
- Условия применения. По этому параметру выделяют напрягаемые и ненапрягаемые изделия.
- Условия производства. Есть виды арматуры, созданные горячекатаным и холоднотянутым методом. В первом случае получается стержень, во втором – проволока.
- Ориентация. Представлены два типа. Поперечный защищает от наклонных трещин, продольный – от вертикальных. Их сочетание усиливает все строение.
Меняется вес арматуры, диаметр, стоимость за один погонный метр. Знание таких характеристик позволяет подобрать товар под конкретную область установки.
Для удобства подбора товара, всем видам присваивается литера в маркировке. Она указывает на эксплуатационные характеристики. Условные обозначения собраны в таблице ниже:
| Литера | Расшифровка |
| А | Стальной стержень. |
| В | Проволока. |
| К | Канат. |
| С | Арматура, подходящая для электросварки. |
| Т | Материал, прошедший термоупрочнение, выдерживает большие нагрузки. |
| В | Упрочнение проводилось методом вытяжки. |
| К | Даже под сильным напряжением, такой стальной каркас не теряет устойчивости к коррозийному растрескиванию. |
Классы арматуры и область ее применения
Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.
Таблица классов арматуры и марок стали
| Тип профиля | Класс | Диаметр, мм | Марка стали |
| Гладкий профиль | А1 (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| Периодический профиль | А2 (А300) | 10-40, 40-80 | Ст5сп, Ст5пс, 18Г2С |
| Периодический профиль | А3 (А400) | 6-40, 6-22 | 35ГС, 25Г2С, 32Г2Рпс |
| Периодический профиль | А4 (А600) | 10-18 (6-8), 10-32 (36-40) | 80С, 20ХГ2Ц |
| Периодический профиль | А5 (А800) | 10-32 (6-8), (36-40) | 23Х2Г2Т |
| Периодический профиль | А6 (А1000) | 10-22 | 22Х2Г2АЮ, 22Х2Г2Р |
В следующей таблице пропишем соотношение классификации и области применения продукта:
| Класс | Область использования |
| А1 (А240) | Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса. |
| А2 (А300) | Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки. |
| А3 (А400, А500) | По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров. |
| А4 (А600) | Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм. |
| А5 (А800) | Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций. |
| А6 (А1000) | Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки. |
Подробнее о нашем сортаменте
Наша компания поставляет в Санкт-Петербурге арматуру А1 и А3. Рассмотрим их более детально.
Арматура А1
Обозначается и классифицируется по ГОСТ 5781. Подходит для армирования предварительно напряженных конструкций из железобетона. Допускается использование и для обычных конструкций. Создается только с гладким профилем. Сечение круглое. Для увеличения качества продукта, в ГОСТ прописано использование исключительно углеродистых сортов стали. Три применяемые марки – Ст3сп, Ст3кп и Ст3пс. Ниже представлена таблица арматуры с указанием ее основных типоразмеров по диаметру и весу.
| Диаметр (мм) | Вес (кг) |
| 6 | 0,222 |
| 8 | 0,395 |
| 10 | 0,617 |
| 12 | 0,888 |
| 14 | 1,21 |
| 16 | 1,58 |
| 18 | 2 |
| 20 | 2,47 |
| 22 | 2,98 |
| 25 | 3,85 |
| 28 | 4,83 |
| 32 | 6,31 |
| 36 | 7,99 |
| 40 | 9,87 |
Вес арматуры в таблице, а также ее диаметр могут лишь незначительно отклоняться от стандарта. Когда мы проводим расчет, указываем массу в тоннах или кг.
Арматура А3
Также подходит для обычных ЖБИ и конструкций, находящихся под действием больших нагрузок. Создается горячекатаным методом. Допускается применение при возведении как жилых конструкций, так и промышленных. При производстве компания руководствуется ГОСТ 5781-82. Основное отличие от класса А1 – наличие на поверхности рифления. По всему стержню идут два продольных ребра, а между ними много поперечных.
В таблице ниже представлено соотношение диаметров и размеров профиля:
| Номер профиля(номинальный диаметр dн) | d | h | d1 | h2 | t | b | b1 | r | ||
| Номин. | Пред. откл | Номин. | Пред. откл | |||||||
| 6 | 5,75 | +0,3-0,5 | 0,5 | ±0,25 | 6,75 | 0,5 | 5 | 0,5 | 1,0 | 0,75 |
| 8 | 7,5 | +0,3-0,5 | 0,73 | ±0,25 | 9 | 0,75 | 5 | 0,75 | 1,25 | 1,1 |
| 10 | 9,3 | +0,3-0,5 | 1 | ±0,5 | 11,3 | 1 | 7 | 1 | 1,5 | 1,5 |
| 12 | 11 | +0,3-0,5 | 1,25 | ±0,5 | 13,5 | 1,25 | 7 | 1 | 2 | 1,9 |
| 14 | 13 | +0,3-0,5 | 1,25 | ±0,5 | 15,5 | 1,25 | 7 | 1 | 2 | 1,9 |
| 16 | 15 | +0,3-0,5 | ±0,5 | 18 | 1,5 | 8 | 1,5 | 2 | 2,2 | |
| 18 | 17 | +0,3-0,5 | 1,5 | ±0,5 | 20 | 1,5 | 8 | 1,5 | 2 | 2,2 |
| 20 | 19 | +0,3-0,5 | 1,5 | ±0,5 | 22 | 1,5 | 8 | 1,5 | 2 | 2,2 |
| 22 | 21 | +0,4-0,5 | 1,5 | ±0,5 | 24 | 1,5 | 8 | 1,5 | 2 | 2,2 |
| 25 | 24 | +0,4-0,5 | 1,5 | ±0,5 | 27 | 1,5 | 8 | 1,5 | 2 | 2,2 |
| 28 | 26,5 | +0,4-0,7 | 2 | ±0,7 | 30,5 | 2 | 9 | 1,5 | 2,5 | 3 |
| 32 | 30,5 | +0,4-0,7 | 2 | ±0,7 | 34,5 | 2 | 10 | 2 | 3 | 3 |
| 36 | 34,5 | +0,4-0,7 | 2,5 | ±0,7 | 39,5 | 2,5 | 12 | 2 | 3 | 3,5 |
| 40 | 38,5 | +0,4-0,7 | 2,5 | ±0,7 | 43,5 | 2,5 | 12 | 2 | 3 | 3,5 |
| 45 | +0,4-0,7 | 3 | ±0,7 | 49 | 3 | 15 | 2,5 | 3,5 | 4,5 | |
| 50 | 48 | +0,4-0,7 | 3 | ±0,7 | 54 | 3 | 15 | 2,5 | 3,5 | 4,5 |
| 55 | 53 | +0,4-1,0 | 3 | ±1,0 | 59 | 3 | 15 | 2,5 | 4 | 4,5 |
| 60 | 68 | +0,4-1,0 | 3 | ±1,0 | 64 | 3 | 15 | 2,5 | 4 | 5 |
| 70 | 68 | +0,5-1,1 | 3 | ±1,0 | 74 | 3 | 15 | 2,5 | 4,5 | 5,5 |
Номер профиля и его вес вы можете узнать из еще одной таблицы:
| Номер профиля (номинальный диаметр стержня) | Площадь поперечного сечения стержня а500с, см | Масса 1 м, кг |
| 6 | 0,283 | 0,222 |
| 8 | 0,503 | 0,395 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,540 | 1,210 |
| 16 | 2,010 | 1,580 |
| 18 | 2,540 | 2,000 |
| 20 | 3,140 | 2,470 |
| 22 | 3,800 | 2,980 |
| 25 | 4,910 | 3,850 |
| 28 | 6,160 | 4,830 |
| 32 | 8,040 | 6,310 |
| 36 | 10,180 | 7,990 |
| 40 | 12,570 | 9,870 |
| 45 | 15,000 | 12,480 |
| 50 | 19,630 | 15,410 |
| 55 | 23,760 | 18,650 |
| 60 | 28,270 | 22,190 |
| 70 | 38,480 | 30,210 |
| 80 | 50,270 | 39,460 |
Чтобы мы помогли вам подобрать тип и разновидность арматуры, провели расчет, звоните по указанному на сайте телефону или оставляйте заявку.
Возможно, вас заинтересует другая наша продукция:
Офис
СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311
spbrmk.ru
Сортамент арматуры: правильный выбор как гарантия надежности и долговечности конструкции
Сортамент арматуры: правильный выбор как гарантия надежности и долговечности конструкции
Производство армированной стали, как и выпуск товаров других отраслей промышленности, унифицированное. Для определения качества изделий используют специально разработанные Госстандартом требования к продукции по разным параметрам. В данном виде производства установлены нормативы для диаметра, веса и сечения прутьев. Все эти характеристики объединены одним термином – сортамент арматуры. Более детально о комплексе требований расскажет данная статья.
Арматура имеет установленные стандарты для сечения, веса и диаметра
Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу
Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.
Арматуру применяют в строительстве на различных этапах возведения конструкций
Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.
Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.
Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.
Классы арматуры: сортамент продукции по прочности и механическим параметрам
Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

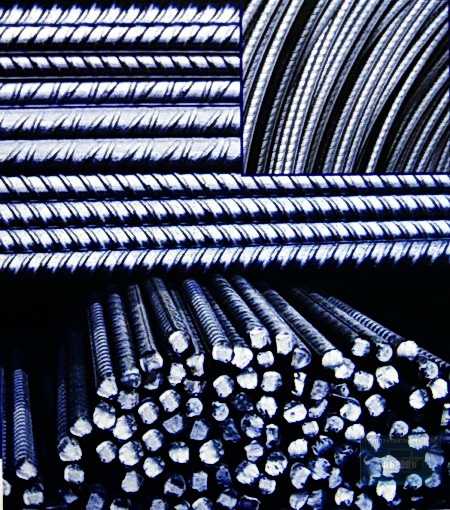

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления
- материал, используемый для изготовления продукции;
- габариты арматуры, такие как размер, диаметр, тип поверхности;
- профиль.
Полезный совет! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.
Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.
Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу. Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

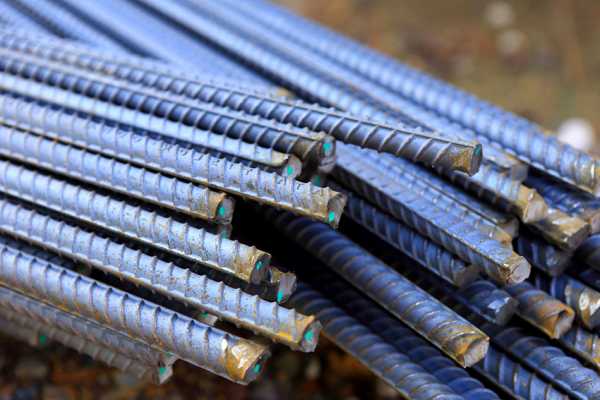

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику
Таблица сортамента арматуры: обозначения и характеристики различных классов
В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.
Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:
- масса;
- размер сечения или диаметр;
- сопротивляемость нагрузкам;
- встраиваемость в напряженные железобетонные конструкции;
- относительная величина удлинения после разрыва;
- длина прута;
- марка стали.

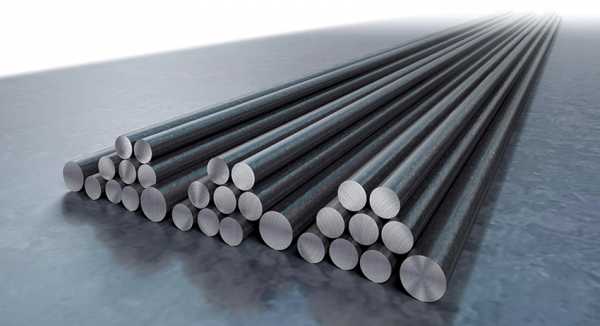

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм
Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.
Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.
Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.
Полезный совет! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.

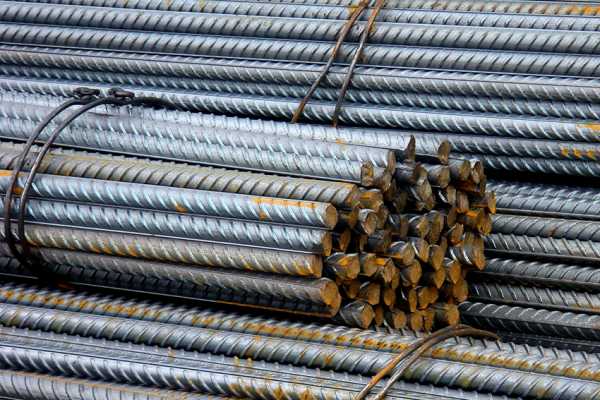

Арматуру класса А300 используют для строительства малоэтажных домов
Расшифровка таблицы арматуры с характеристикой каждого класса
Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.
АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.
АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.
АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

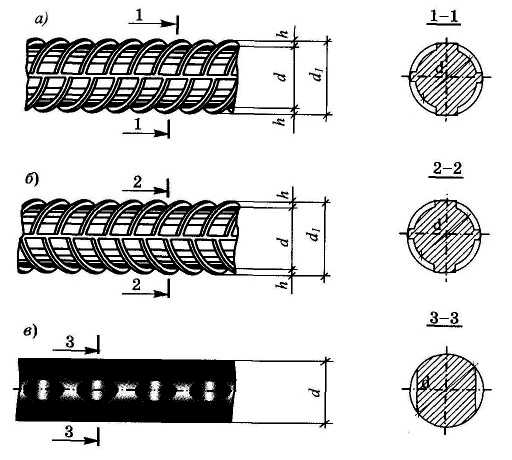

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.
АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.
А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.
Арматура А500С: ГОСТ, ключевые параметры и характеристики
Так как третья категория является наиболее распространенной, то какой класс арматуры (А400 или А500) выбрать – решать проектировщикам, которые учитывают все нюансы строительных работ. Говоря о структурных особенностях этого вида, следует обратить внимание на ГОСТ арматуры А500. Он регламентирует производство круглого профиля, имеющего два ребра вдоль стержня и параллельные ряды выступов серповидной формы поперек. При этом они не пересекаются с парными ребрами вдоль тела стержня.
Арматура класса А500 самая универсальная, ее выпускают в мотках и стержнями
Профиль обладает высокими пластичными и прочностными характеристиками в процессе прокатки. Стержни А500 арматуры имеют минимальную длину 6 м, а максимальную – 25 м. Оптимальная протяженность прутьев – 12 м. Согласно таблице сортамента арматура А500С производится из высококачественной маркированной стали Ст3СП, Ст3ПС и Ст3ГПС. Материал обладает отличной свариваемостью, но это не единственное его достоинство.
Полезный совет! Соединять элементы арматуры А500С можно с использованием электродуговых сварочных аппаратов. На такое преимущество и указывает буква С в маркировке профиля. Качество сварки уменьшает минимальное наличие легирующих элементов.
Положительные свойства такой арматуры заключаются в следующем:
- повышенной степени прочности и гибкости, отсутствии слабых мест, которые могут повлечь разрушение арматуры;
- сравнительно небольшой себестоимости производства и, как следствие, доступной стоимости арматуры за тонну;
- удельный вес арматуры А500 подразумевает значительную экономию объемов стали в процессе изготовления.
Класс А500 применяют не только в жилищном строительстве, но также в коммерческом и промышленном
Требования ГОСТа: арматура В500, особенности ее изготовления
Арматуру А500С с успехом используют в сжатых элементах. При этом качество бетонирования повышается благодаря сокращению количества металлоконструкций в колоннах. Профили можно использовать в проектах, где указаны сечения классов АІ и АІІІ. Аналогом же универсальной арматуры А500С может выступать арматура В500.
Арматура B500С по химическим и технологическим характеристикам сырья и строения соответствует европейским стандартам. Главное преимущество – гибкость. Высокая степень пластичности арматурных конструкций препятствует разрушениям построек. Арматурную продукцию данного класса в Российской Федерации производят согласно ГОСТ Р 52554. Она предназначена для возведения сооружений из облегченного и утяжеленного бетона.
Такие строения эксплуатируют в агрессивных средах. Арматуру используют как в виде самостоятельных стержней, так и в каркасах и сварных изделиях. B500С по характеристикам является эффективным заменителем арматур с маркировкой A400, A400C, A240. Арматура B500С имеет такие основные параметры:
Арматура класса В500 соответствует всем европейским стандартам
- выпускается в соответствии со стандартами Евросоюза, что дает возможность использования на европейском оборудовании;
- не скручивается благодаря отсутствию лампасов;
- удлиняется на 1,4%, выдерживая нагрузку свыше 3%;
- характеризуется отличной свариваемостью.
Что касается ценовой политики, то она различная и зависит от характеристик арматуры и объема требуемой продукции.
Сортамент арматуры: дополнительные варианты маркировки
Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.
Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.
Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии
Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.
Полезный совет! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.
Как определить площадь арматуры: таблица расчетов
Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:
- Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
- Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.
Таблица сортамента арматуры, вес 1 метра и диаметр.
| Поперечное сечение, площадь, см² | Диаметр арматуры, мм | Масса погонного метра арматуры, г | Сколько арматуры в тонне, м |
| 0,283 | 6 | 222 | 4505 |
| 0,503 | 8 | 395 | 2532 |
| 0,785 | 10 | 617 | 1620 |
| 1,131 | 12 | 888 | 1126 |
| 1,54 | 14 | 1210 | 826 |
| 2,01 | 16 | 1580 | 633 |
| 2,64 | 18 | 2000 | 500 |
| 3,14 | 20 | 2470 | 405 |
| 3,8 | 22 | 2980 | 336 |
| 4,91 | 25 | 3850 | 260 |
| 6,16 | 28 | 4830 | 207 |
| 8,04 | 32 | 6310 | 158 |
| 10,18 | 36 | 7990 | 125 |
| 12,58 | 40 | 9870 | 101 |
| 15,48 | 45 | 12480 | 80 |
Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.
Самостоятельный расчет площади арматуры, онлайн-калькулятор
При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.
Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:
Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором
- Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
- Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
- После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.
Полезный совет! Если таблицы нет в наличии, то вес определяют, применяя специальные расчеты.
Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.
Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²
Сколько весит метр арматуры и сколько метров арматуры в тонне: примеры расчетов
Навыки в вычислении диаметра стержней понадобятся также при расчетах веса арматуры. Такие знания необходимы при составлении проектов и строительных смет. Точное определение массы арматуры поможет сэкономить на покупке материалов. Важно отметить тот факт, что крупные производители реализуют арматуру ценой за 1 тонну, а не за метр. Однако стоимость продукции в таком случае обойдется в несколько раз дешевле.
В качестве примера можно рассмотреть, как рассчитать массу необходимого материала для постройки железобетонного фундамента общей длиной 100 м. Диаметр арматуры – 10 мм. Необходимые данные ищем в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать и другими способами (всего их три):
- по нормативной таблице;
- с использованием данных об удельном весе арматуры;
- с помощью калькулятора веса арматуры.
Благодаря точным расчетам необходимого веса арматуры можно сэкономить на покупке материала
Необходимое количество прутьев по нормативному весу вычисляют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета (если не считать онлайн-калькулятора).
Например, для стройки предполагается использовать 2300 м арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Производим расчеты: 2300*1,21=2783 кг. Таким образом, для выполнения данного объема работ потребуется 2 т 783 кг стальных прутьев. Аналогично вычисляется количество стержней в одной тонне соответствующего диаметра. Данные берутся из таблицы.
Цена арматуры за тонну и за метр: составляющие стоимости
На формирование цены любого изделия влияет несколько факторов. Это касается и арматуры. Различную стоимость имеют гладкие и рифленые стержни, ведь производство последних предполагает более трудоемкий и длительный процесс. Чем сложнее технология, тем выше и цена готового изделия.
Стоимость арматуры зависит от ее вида, прочности, пластичности и качества
На формирование стоимости также оказывают влияние прочность и пластичность материала. Для повышения этих показателей в сплав добавляют кремний или хром, а для гибкости – марганец. Текучесть стали тоже имеет значение.
Помимо этого, формирование цены зависит от качеств, указанных в маркировке. Например, дополнительно придется заплатить за арматуру с меткой Т, обозначающей термоупрочнение, или К, что свидетельствует об устойчивости к коррозии.
Полезный совет! Важный показатель стоимости – объем продукции. Арматура, приобретаемая в большом количестве (тоннами), стоит намного дешевле.
Чем больший объем приобретаемой продукции, тем выгодней цена
Производители действуют по такому принципу: чем выше продажи, тем лучше. Именно поэтому объем приобретаемой продукции существенно влияет на ее стоимость. Соответственно, цена арматуры за 1 метр будет намного выше, чем товар, приобретенный в тоннах.
На тот факт, сколько стоит метр арматуры, влияет и сезонность проведения работ, так как любая стройка зависит от погодных условий. Поэтому в осенне-зимний период цена на арматуру, как и на другие виды строительных материалов, значительно падает. Именно этот период считается наиболее оптимальным для приобретения товара, но при этом следует побеспокоиться о соответствующем его хранении.
Арматура является важным материалом в современном капитальном строительстве. Это вид металлопроката имеет ряд серьезных качественных характеристик и эксплуатационных требований, регламентированных ГОСТом. Они отображаются в специальных таблицах и нормативах, именуемых сортамент арматуры. Знание его основных показателей и умение проводить правильные расчеты помогут не только приобрести качественный товар, но и значительно сократить затраты на его покупку.
