Таблица веса металлического уголка – Таблица веса уголка стального согласно требований ГОСТ
расчет массы партии, характеристики, таблица

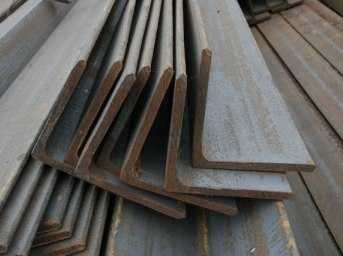

Горячекатаный уголок – вид фасонного стального проката, изготавливаемый горячей деформацией при температурах, которые превышают температуру рекристаллизации стали. Наиболее востребованный вариант – равнополочный профиль. Такая металлопродукция востребована в строительстве, машино- и станкостроении, для изготовления нестандартного технологического оборудования, ворот, калиток, устройства козырьков, навесов, ограждений. Сортамент стального горячекатаного уголка соответствует ГОСТу 8509-93. Марка стали для производства этой металлопродукции выбирается, в зависимости от запланированного эксплуатационного назначения.
Характеристики стального горячекатаного уголка
Для изготовления металлоизделий рядового применения востребованы углеродистые стали обыкновенного качества. Для использования углового профиля под высокими нагрузками и в сложных эксплуатационных условиях при его производстве применяют углеродистые качественные конструкционные марки и низколегированные стали, стойкие к пониженным температурам. С целью повышения коррозионной стойкости металлоизделия из «черной» углеродистой стали покрывают цинковым, керамоцинковым или алюмоцинковым слоем. Металлопокрытия обеспечивают более высокую степень защиты, по сравнению с лакокрасочными материалами.
Благодаря форме профиля, металлоизделия устойчивы к усилиям на изгиб и растяжение, но плохо противостоят скручиванию. Продукция может иметь разные показатели точности размеров:
- «А» – профильные изделия высокой точности;
- «В» – продукция обычной точности.
Определение массы партии стального уголка
Для расчета примерной массы партии углового профиля можно воспользоваться следующей формулой:

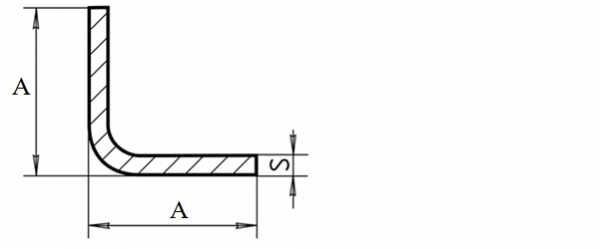

M = 2A*s*7,85*L, в которой:
M – масса профильного изделия, кг;
A – ширина полки, м;
s – толщина, мм;
7,85
– средняя плотность стали, кг/дм3;L – длина изделия.
Для определения массы партии равнополочного стального уголка по таблице вес одного погонного метра умножают на общий метраж.
Таблица размеров и весов 1 м равнополочного уголка
Номер (ширина полки, мм) | Толщина стенки, мм | Масса 1 м, кг | Номер уголка | Толщина стенки, мм | Масса 1 м, кг |
20 | 3 | 0,887 | 80 | 5,5 | 6,777 |
20 | 4 | 1,146 | 80 | 6 | 7,360 |
25 | 3 | 1,123 | 80 | 7 | 8,513 |
25 | 4 | 1,46 | 80 | 8 | 9,652 |
25 | 5 | 1,782 | 80 | 10 | 11,88 |
28 | 3 | 1,269 | 80 | 12 | 14,05 |
30 | 3 | 1,364 | 90 | 6 | 8,327 |
30 | 4 | 1,78 | 90 | 7 | 9,638 |
30 | 5 | 2,18 | 90 | 8 | 10,93 |
32 | 3 | 1,463 | 90 | 9 | 12,21 |
32 | 4 | 1,911 | 90 | 10 | 13,48 |
35 | 3 | 1,604 | 90 | 12 | 15,96 |
35 | 4 | 2,099 | 100 | 7 | 10,79 |
35 | 5 | 2,578 | 100 | 8 | 12,25 |
40 | 3 | 1,846 | 100 | 10 | 15,1 |
40 | 4 | 2,419 | 100 | 12 | 17,9 |
40 | 5 | 2,976 | 100 | 14 | 20,63 |
40 | 6 | 3,518 | 100 | 15 | 21,97 |
45 | 3 | 2,081 | 100 | 16 | 23,3 |
45 | 4 | 2,733 | 120 | 8 | 14,74 |
45 | 5 | 3,369 | 120 | 18,23 | |
45 | 6 | 3,989 | 120 | 12 | 21,65 |
50 | 3 | 2,324 | 120 | 15 | 26,67 |
50 | 4 | 3,054 | 140 | 9 | 19,41 |
50 | 5 | 3,769 | 140 | 10 | 21,45 |
50 | 6 | 4,467 | 140 | 12 | 25,5 |
50 | 7 | 5,150 | 150 | 10 | 23,02 |
50 | 8 | 5,818 | 150 | 12 | 27,39 |
60 | 4 | 3,707 | 150 | 15 | 33,82 |
60 | 5 | 4,578 | 150 | 18 | 40,11 |
60 | 6 | 5,434 | 160 | 11 | 27,02 |
60 | 8 | 7,098 | 160 | 12 | 29,35 |
60 | 10 | 8,700 | 160 | 14 | 33,97 |
63 | 4 | 3,896 | 160 | 16 | 38,52 |
63 | 5 | 4,814 | 160 | 18 | 43,01 |
63 | 6 | 5,717 | 160 | 20 | 47,44 |
70 | 5 | 5,382 | 180 | 11 | 30,47 |
70 | 6 | 6,395 | 180 | 12 | |
70 | 7 | 7,392 | 180 | 15 | 40,96 |
70 | 8 | 8,373 | 180 | 18 | 48,66 |
70 | 10 | 10,29 | 180 | 20 | 53,72 |
75 | 5 | 5,797 | 200 | 12 | 36,97 |
75 | 7 | 7,964 | 200 | 20 | 60,08 |
75 | 9 | 10,07 | 200 | 30 | 87,56 |
В продажу стальной уголок поступает хлыстами длиной – 4-12 м, по заказу длина отрезков может быть увеличена.
metallz.ru
Калькулятор веса уголка. Торговый Дом «Профиль»
Калькулятор металлопрокатаУголковые стальные профили прокатывают в виде неравнополочных и равнополочных. От вида и способа проката зависит и вес погонного метра уголка. При расчетах горячекатаных уголков важно знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для расчета массы горячекатаных уголков применяется формула:
ρу= [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,
где t — толщина полок; А — ширина большей полки; B — ширина меньшей полки; ρ — плотность материала; rвнешн— радиус внешнего закругления полок; rвнутр— радиус внутреннего закругления.
Так как вес погонного метра уголка является справочной величиной, калькулятор металлопроката в первую очередь сверится с информацией в таблицах ГОСТ, в случае если в справочнике не будет найден уголок нужного вам размера, то вес будет вычислен по приблизительной формуле.
Таблицы веса металлических уголков различных ГОСТ и размеров
Теоретическая масса 1 погонного метра уголка по ГОСТ 8509-93
Наименование Размеры уголка, мм Толщина стенки s, мм Вес метра, кг Метров в тонне a b Уголок 20×3 20 3 0.890 1123.6 Уголок 20×4 20 4 1.150 869.57 Уголок 25×3 25 3 1.120 892.86 Уголок 25×4 25 4 1.460 684.93 Уголок 25×5 25 5 1.780 561.8 Уголок 28×3 28 3 1.270 787.4 Уголок 30×3 30 3 1.360 735.29 Уголок 30×4 30 4 1.780 561.8 Уголок 30×5 30 5 2.180 458.72 Уголок 32×3 32 3 1.460 684.93 Уголок 32×4 32 4 1.910 523.56 Уголок 35×3 35 3 1.600 625 Уголок 35×4 35 4 2.100 476.19 Уголок 35×5 35 5 2.580 387.6 Уголок 40×3 40 3 540.54 Уголок 40×4 40 4 2.420 413.22 Уголок 40×5 40 5 2.980 335.57 Уголок 40×6 40 6 3.520 284.09 Уголок 45×3 45 3 2.080 480.77 Уголок 45×4 45 4 2.730 366.3 Уголок 45×5 45 5 3.370 296.74 Уголок 45×6 45 6 3.990 250.63 Уголок 50×3 50 3 2.320 431.03 Уголок 50×4 50 4 3.050 327.87 Уголок 50×5 50 5 3.770 265.25 Уголок 50×6 50 6 4.470 223.71 Уголок 50×7 50 7 5.150 194.17 Уголок 50×8 50 8 5.820 171.82 Уголок 56×4 56 4 3.440 290.7 Уголок 56×5 56 5 4.250 235.29 Уголок 60×4 60 4 3.710 269.54 Уголок 60×5 60 5 4.580 218.34 Уголок 60×6 60 6 5.430 184.16 Уголок 60×8 60 8 7.100 140.85 Уголок 60×0 60 10 8.700 114.94 Уголок 63×4 63 4 3.900 256.41 Уголок 63×5 63 5 4.810 207.9 Уголок 63×6 63 6 5.720 174.83 Уголок 65×6 65 6 5.910 169.2 Уголок 65×8 65 8 7.730 129.37 Уголок 70×4 70 4,5 4.870 205.34 Уголок 70×5 70 5 5.380 185.87 Уголок 70×6 70 6 6.390 156.49 Уголок 70×7 70 7 7.390 135.32 Уголок 70×8 70 8 8.370 119.47 Уголок 70×0 70 10 10.290 97.18 Уголок 75×5 75 5 5.800 172.41 Уголок 75×6 75 6 6.890 145.14 Уголок 75×7 75 7 7.960 125.63 Уголок 75×8 75 8 9.020 110.86 Уголок 75×9 75 9 10.070 99.3 Уголок 80×5 80 5,5 6.780 147.49 Уголок 80×6 80 6 7.360 135.87 Уголок 80×7 80 7 8.510 117.51 Уголок 80×8 80 8 9.650 103.63 Уголок 80×10 80 10 11.880 84.18 Уголок 80×12 80 12 14.050 71.17 Уголок 90×6 90 6 8.330 120.05 Уголок 90×7 90 7 9.640 103.73 Уголок 90×8 90 8 10.930 91.49 Уголок 90×9 90 9 12.200 81.97 Уголок 90×10 90 10 13.480 74.18 Уголок 90×12 90 12 15.960 62.66 Уголок 100×6.5 100 6,5 10.060 99.4 Уголок 100×7 100 7 10.790 92.68 Уголок 100×8 100 8 12.250 81.63 Уголок 100×10 100 10 15.100 66.23 Уголок 100×12 100 12 17.900 55.87 Уголок 100×14 100 14 20.630 48.47 Уголок 100×15 100 15 21.970 45.52 Уголок 100×16 100 16 23.300 42.92 Уголок 110×7 110 7 11.890 84.1 Уголок 110×8 110 8 13.500 74.07 Уголок 120×8 120 8 14.760 67.75 Уголок 120×10 120 10 18.240 54.82 Уголок 120×12 120 12 21.670 46.15 Уголок 120×15 120 15 26.680 37.48 Уголок 125×8 125 8 15.460 64.68 Уголок 125×9 125 9 17.300 57.8 Уголок 125×10 125 10 19.100 52.36 Уголок 125×12 125 12 22.680 44.09 Уголок 125×14 125 14 26.200 38.17 Уголок 125×16 125 16 29.650 33.73 Уголок 140×9 140 9 19.410 51.52 Уголок 140×10 140 10 21.450 46.62 Уголок 140×12 140 12 25.500 39.22 Уголок 150×10 150 10 23.020 43.44 Уголок 150×12 150 12 27.390 36.51 Уголок 150×15 150 15 33.820 29.57 Уголок 150×18 150 18 40.110 24.93 Уголок 160×10 160 10 24.670 40.54 Уголок 160×11 160 11 27.020 37.01 Уголок 160×12 160 12 28.350 35.27 Уголок 160×14 160 14 33.970 29.44 Уголок 160×16 160 16 38.520 25.96 Уголок 160×18 160 18 43.010 23.25 Уголок 160×20 160 20 47.440 21.08 Уголок 180×11 180 11 30.470 32.82 Уголок 180×12 180 12 33.120 30.19 Уголок 180×15 180 15 40.960 24.41 Уголок 180×18 180 18 48.660 20.55 Уголок 180×20 180 20 53.720 18.62 Уголок 200×12 200 12 36.970 27.05 Уголок 200×13 200 13 39.920 25.05 Уголок 200×14 200 14 42.800 23.36 Уголок 200×16 200 16 48.650 20.55 Уголок 200×18 200 18 54.400 18.38 Уголок 200×20 200 20 60.080 16.64 Уголок 200×24 200 24 71.260 14.03 Уголок 200×25 200 25 74.020 13.51 Уголок 200×30 200 30 87.560 11.42 Уголок 220×14 220 14 47.400 21.1 Уголок 220×16 220 16 53.830 18.58 Уголок 250×16 250 16 61.550 16.25 Уголок 250×18 250 18 68.860 14.52 Уголок 250×20 250 20 76.110 13.14 Уголок 250×22 250 22 83.310 12 Уголок 250×25 250 25 93.970 10.64 Уголок 250×28 250 28 104.500 9.57 Уголок 250×30 250 30 111.440 8.97 Уголок 250×35 250 35 128.510 7.78 - ГОСТ 8510-86 — Уголки стальные горячекатаные неравнополочные
Теоретическая масса 1 погонного метра уголка по ГОСТ 8510-86
Наименование Размеры уголка, мм Толщина стенки s, мм Вес метра, кг Метров в тонне a b Уголок 25×16×3 25 16 3 0.910 1098.9 Уголок 30×20×3 30 20 3 1.120 892.86 Уголок 30×20×4 30 20 4 1.450 689.66 Уголок 32×20×3 32 20 3 1.170 854.7 Уголок 32×20×4 32 20 4 1.520 657.89 Уголок 40×25×3 40 25 3 1.480 675.68 Уголок 40×25×4 40 25 4 1.940 515.46 Уголок 40×25×5 40 25 5 2.370 421.94 Уголок 40×30×4 40 30 4 2.260 442.48 Уголок 40×30×5 40 30 5 2.460 406.5 Уголок 45×28×3 45 28 3 1.680 595.24 Уголок 45×28×4 45 28 4 2.200 454.55 Уголок 50×32×3 50 32 3 1.900 526.32 Уголок 50×32×4 50 32 4 2.400 416.67 Уголок 56×36×4 56 36 4 2.810 355.87 Уголок 56×36×5 56 36 5 3.460 289.02 Уголок 63×40×4 63 40 4 3.170 315.46 Уголок 63×40×5 63 40 5 3.910 255.75 Уголок 63×40×6 63 40 6 4.630 215.98 Уголок 63×40×8 63 40 8 6.030 165.84 Уголок 65×50×5 65 50 5 4.360 229.36 Уголок 65×50×6 65 50 6 5.180 193.05 Уголок 65×50×7 65 50 7 5.930 168.63 Уголок 65×50×8 65 50 8 6.770 147.71 Уголок 70×45×5 70 45 5 4.300 232.56 Уголок 75×60×5 75 60 5 4.790 208.77 Уголок 75×60×6 75 60 6 5.690 175.75 Уголок 75×60×7 75 60 7 6.570 152.21 Уголок 75×60×8 75 60 8 7.430 134.59 Уголок 80×50×5 80 50 5 4.490 222.72 Уголок 80×50×6 80 50 6 5.920 168.92 Уголок 80×60×6 80 60 6 6.390 156.49 Уголок 80×60×7 80 60 7 7.390 135.32 Уголок 80×60×8 80 60 8 8.370 119.47 Уголок 90×56×5 90 56 5,5 6.170 162.07 Уголок 90×56×6 90 56 6 6.700 149.25 Уголок 90×56×8 90 56 8 8.770 114.03 Уголок 100×63×6 100 63 6 7.530 132.8 Уголок 100×63×7 100 63 7 8.700 114.94 Уголок 100×63×8 100 63 8 9.870 101.32 Уголок 100×63×10 100 63 10 12.140 82.37 Уголок 100×65×7 100 65 7 8.810 113.51 Уголок 100×65×8 100 65 8 9.990 100.1 Уголок 100×65×10 100 65 10 12.300 81.3 Уголок 110×70×6 110 70 6,5 8.980 111.36 Уголок 110×70×8 110 70 8 10.930 91.49 Уголок 125×80×7 125 80 7 11.040 90.58 Уголок 125×80×8 125 80 8 12.580 79.49 Уголок 125×80×10 125 80 10 15.470 64.64 Уголок 125×80×12 125 80 12 18.340 54.53 Уголок 140×90×8 140 90 8 14.130 70.77 Уголок 140×90×10 140 90 10 17.460 57.27 Уголок 160×100×9 160 100 9 17.960 55.68 Уголок 160×100×10 160 100 10 19.850 50.38 Уголок 160×100×12 160 100 12 23.580 42.41 Уголок 160×100×14 160 100 14 27.260 36.68 Уголок 180×110×10 180 110 10 22.200 45.05 Уголок 180×110×12 180 110 12 26.400 37.88 Уголок 200×125×11 200 125 11 27.370 36.54 Уголок 200×125×12 200 125 12 29.740 33.62 Уголок 200×125×14 200 125 14 34.430 29.04 Уголок 200×125×16 200 125 16 39.070 25.6
www.td-profile.ru
Уголок стальной. Вес. Таблица. | МеханикИнфо
Уголок стальной. Вес. Таблица. 4.33/5 (86.67%) проголосовало 6
Уголок стальной является незаменимой частью в построении металлоконструкций. Он удобен и многофункционален, имеет крепкую основу и сравнительно небольшой вес из-за чего он используется в строительстве. Уголок имеет форму г – образного профиля и изготавливается методом горячей прокатки из углеродистых сортов стали. Также изготавливают уголки с оцинкованным покрытием и нержавеющей стали, такие уголки используются в агрессивных средах.
Различают уголки равнополочные и неравнополочные. В первом случае длина полок профиля одинаковая, а во втором случае их величины разные. Бывает «гнутый» профиль уголка, это означает что его изготавливают из листа на профилегибочном станке, полки которого гнут за счет давления прессом под углом в 90 градусов, а в месте изгиба образуется округлая поверхность. В данном случае, его изготавливают из холоднокатаного и горячекатаного листового проката. Толщина стенок полки уголка варьируется от 20 до 200 мм, а его длина от 4 до 12 м. В зависимости от потребности заказчика эти размеры могут меняться. Существует такое понятие как параметр кривизны, для уголка он не должен превышать 0.4 % в соотношении длины.
По точности прокатки уголок делят на два типа: «А» — высокая точность и «Б» — обычная точность.
При расчете уголка, нужно знать какой именно уголок (равнополочный, неравнополочный, гнутый равнополочный, гнутый неравнополочный), для каждого из видов уголка формула будет разной.
Читайте также:
Алюминиевый уголок. Размеры и вес алюминиевого уголка.;
Вес стального швеллера. Таблица.;
Вес балки двутавровой. Таблица.;
Швеллер стальной горячекатаный ГОСТ 8240-97. Швеллер характеристики ГОСТ.
Уголок стальной. Вес. Таблица.
Формулы расчета уголка стального.
Уголок равнополочный ГОСТ 8509-93
Теоретический вес уголка равнополочного (ГОСТ 8509-93) рассчитывается по формуле:
Где:
А — ширина полки, мм;
t — толщина полки, мм;
r внутренний — радиус внутреннего закругления, мм;
r внешний — радиус внешнего закругления полок, мм;
ρ — плотность стали, 0,007850 кг/м.
Таблица 1
Теоретический вес уголка равнополочного (ГОСТ 8509-93).
Уголок неравнополочный ГОСТ 8510-86
Теоретический вес уголка неравнополочного (ГОСТ 8510-86) рассчитывается по формуле:
Где:
А – ширина большей полки, мм;
B — ширина меньшей полки, мм;
t — толщина полки, мм;
r внутренний — радиус внутреннего закругления, мм;
r внешний — радиус внешнего закругления полок, мм;
ρ — плотность стали, 0,007850 кг/м.
Таблица 2
Теоретический вес уголка неравнополочного (ГОСТ 8510-86).
Уголок гнутый равнополочный ГОСТ 19771-93
Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93) рассчитывается по формуле:
Где:
b — ширина полки;
S — толщина полки;
R — радиус кривизны;
ρ — плотность стали, 0,007850 кг/м.
Вес стального уголка.
Таблица 3.1
Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93).
Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).
Таблица 3.2
Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).
Уголок гнутый неравнополочный ГОСТ 19772-93
Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93) рассчитывается по формуле:
Где:
b — ширина меньшей полки;
B — ширина большей полки;
S — толщина полок;
R — радиус кривизны;
ρ — плотность стали, 0,007850 кг/м.

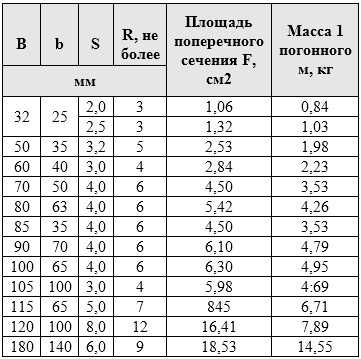

Таблица 4.1
Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93).
Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).
Таблица 4.2
Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).
mechanicinfo.ru
точный вес 1 метра, информационная таблица для специалистов, краткая характеристика
Качественные уголки занимают одну из лидирующих позиций в сфере применения металлопроката. Для производства могут использоваться различные виды углеродистой и низколегированной стали. Все стальные уголки принято разделять по типу сечения на неравнополочные и равнополочные. Профессионалам в области строительства и производства часто необходимо иметь при себе таблицу веса уголков. Именно так можно сэкономить время на выполнение всевозможных расчётов.
Характеристики и принцип производства
На сегодняшний день равнополочный стальной уголок изготовляется в соответствии с законодательными нормами, которые прописаны в документации ГОСТ 8509–93 . Для массового производства этой категории металлопроката используются универсальные заготовки квадратной формы, которые в итоге приобретают нужные очертания с равными по ширине полками. Среди специалистов такие детали различаются в зависимости от показателей точности (количество отклонений от установленной нормы). Благодаря этому существует две наиболее распространённые классификации уголка:
- Изделия обычной точности — маркируется буквой «В».
- Детали высокой точности — обозначается как «А».
В промышленном строительстве чаще всего используются изделия обычной точности. Но если уголок будет задействован в изготовлении ответственных металлических конструкций, которые будут систематически подвергаться большим нагрузкам, тогда лучше всего использовать детали высокой точности. Это связано с тем, что такие изделия отличаются более высокими показателями прочности.
Что касается уголков класса «В», то для них действуют допустимые отклонения от установленных норм:
- Стальной уголок, ширина полок которого достигает 90 мм, должен иметь допустимое отклонение 1,5 мм.
- Если ширина полки составляет 45 мм, то допустимое отклонение не должно превышать 1 мм.
- Допустимое отклонение в уголках до 250 мм не должно превышать 3 мм.
- Когда ширина полки составляет 150 мм, то уровень отклонения находится в пределах 2 мм.
Отдельно стоит учесть, что специалисты различают несколько разновидностей стального равнополочного уголка, которые отличаются по толщине. Нормальными считаются показатели от 0,3 до 0,5 мм.
Что касается производственного процесса, то он подразделяется на два основных этапа. Горячекатаный способ изготовления основан на том, что стальная заготовка пропускается через специальные вращающиеся валы. Благодаря этому происходит формирование нужных габаритов изделия. Только после этого заготовки пропускаются через прокатный стан под большим давлением.
Важно отметить, что скручивание изделия вдоль оси считается просто недопустимым. Итоговый показатель кривизны детали должен находиться в пределах 0,4% от всей длины.
Современная классификация
На сегодняшний день существует несколько основных классификаций стальных уголков. Отличия их заключаются в сфере применения:
- Неравнополочный. Эта разновидность металлопроката широко используется для возведения сложных конструкций, таких как арки.
- Равнополочный. Чаще всего используется в сфере строительства, а также для производства мебели и различных проёмов. Особенно это касается тех ситуаций, когда нужно получить идеально ровный угол.
- Оцинкованный. Широко используется в условиях с агрессивной средой и химическим воздействием.
- Горячекатаный. Считается наиболее востребованным среди аналогичных изделий, так как может применяться для изготовления ответственных узлов несущих конструкций, где прогнозируется большое натяжение материала.
- Уголок из нержавеющего материала. Мастера широко ценят эту разновидность металлопроката, так как его можно использовать для помещений с повышенным уровнем влажности.
- Изделия из низколегированной стали. Такие детали применяются в тех случаях, когда на конструкцию воздействуют большие нагрузки и негативные атмосферные факторы.
- Гнутый уголок. Широкие сферы применения этого металлопроката связаны с тем, что он отличается простой схемой монтажа и небольшим весом. Но важно учитывать и недостаток таких изделий — небольшие показатели прочности, что препятствует его использованию в определённых конструкциях.
Оптимальный вес и длина
Многие специалисты предпочитают использовать уголок 50х50х5. Вес 1 метра по ГОСТу составляет 3,77 кг. Стоит отметить, что определить вес такой заготовки можно несколькими способами. Но самым быстрым и простым считается тот вариант, когда мастер задействует специальную таблицу сортамента равнополочных стальных изделий из соответствующих стандартов ГОСТ. Благодаря этому можно узнать теоретические показатели удельной массы для каждого типоразмера.
Помимо веса уголка 50х50х5, полезно будет знать ещё некоторые нюансы, которые необходимо указывать при заказе подходящего транспорта для транспортировки. Таким образом, итоговое изделие может быть мерной длины со значениями 6, 9 и даже 12 метров. А вот немерные уголки по длине варьируются от 4 до 12 метров.
Всегда нужно учитывать, что если такая категория металлопроката будет использоваться в сложных эксплуатационных и погодных условиях, то лучше всего выбирать уголки из низколегированной стали. Наибольшим спросом в этом случае пользуются следующие марки: 09Г2, 10ХСНД, 12ГС, 09Г2С или 17Г1С.
Несмотря на то что длина мерных изделий варьируется в пределах от 4 до 12 метров, каждая партия может содержать в своём составе угловой профиль немерной длины (не более 5% от всей массы). С немерными изделиями все обстоит совсем иначе, их размеры не могут быть меньше трёх метров и больше двенадцати. В случае с индивидуальным заказом металлопрокат может изготавливаться ограниченной немерной длины. Если для работы нужен уголок от 6 метров и больше, то итоговые отклонения не должны превышать отметки 70 мм.
Для проведения определённых строительных работ огромное значение занимает кривизна уголков. В случае с изделиями высокой точности этот показатель не должен превышать 0,2%, а вот для обычной точности — 0,4%.
Стоит учесть, что если уголок будет использоваться в той отрасли, где огромное значение занимают прочностные и антикоррозийные свойства, тогда лучше всего выбирать те изделия, которые изготовлены из стали 15 ХСНД и 10 ХСНД. Ведь именно такой металлопрокат будет обладать достаточной лёгкостью и большим эксплуатационным сроком.
Сферы применения
На сегодняшний день существует множество различных областей, где успешно используется сталь угловая 50х50х5. Вес 1 метра уголка считается оптимальным для реализации различных строительных и инженерных задач. Профессиональные строители и конструкторы считают этот материал незаменимым, так как с его помощью можно создать прочные металлические каркасы и бетонные конструкции, возвести долговечные мосты, эстакады, павильоны, козырьки, остановочные пункты и навесы.
Особенно широкое применение уголок нашёл в архитектуре, а также в декорировании зданий и других объектов: лавочек, беседок, дверей, заборов, ворот, оград и даже лестниц. Нередко стальной уголок можно встретить в мебельной промышленности, так как именно он используется для изготовления прочных каркасов, стальных отделок и других элементов.
Металлические уголки широко используются в автомобилестроении и вагоностроении, а также в сфере производства крупногабаритной техники. Мастера используют такие детали для гармоничного оформления углов при создании дверных и оконных проёмов, а также в качестве оригинального декоративного элемента для различных сооружений.
Главные отличия алюминиевых изделий
Алюминиевые уголки с разной толщиной отличаются между собой тем же, что и стальные. Определить точный вес таких изделий достаточно просто. Изначально мастеру нужно выяснить удельную массу 1 метра, которую потом умножают на общее количество метров в партии. Если работа осуществляется с помощью металлических изделий, которые изготовлены в соответствии с нормами ГОСТа 13737, то все вычисления могут быть существенно упрощены. Главное, иметь соответствующий нормативный документ.
Всегда важно помнить, что вес одного метра алюминиевого уголка 50х50х5 составляет всего 1, 210 кг. Помимо этого, такая продукция имеет множество эксплуатационных преимуществ:
- Хорошо поддаётся обработке любого типа.
- Не подвергается негативному воздействию коррозии, благодаря чему достигается наибольший эксплуатационный срок.
- Эксплуатируется в любых температурных режимах.
- Можно проводить повторную переработку с наименьшими вложениями финансов.
- Несмотря на небольшой вес алюминиевых изделий, они отличаются высокой прочностью и способны выдержать большие нагрузки.
- Хорошая пластичность материала упрощает осуществление монтажных работ.
Специалисты отмечают, что алюминиевые уголки отличаются своей универсальностью и надёжностью. Это связано с тем, что с их помощью можно соорудить любую конструкцию, которая будет обладать высокими прочностными показателями, существенно не влияя на вес готового строения.
Сертификация и реализация
Качество изготавливаемых равнополочных стальных уголков контролируется нормативными показателями ГОСТ. Основным подтверждением надёжности и долговечности угловой металлопрокатной продукции служит сертификат, который выдаётся производителям максимум на 3 года. Когда этот срок истекает, компания-производитель должна заново пройти все этапы сертификации в специальном Центре. Производитель получает копии технических условий изготовления уголков. Благодаря этому такая конструкция всегда имеет высокие прочностные показатели, которые не зависят от условий эксплуатации.
Чаще всего производители реализуют целые партии таких деталей, вес которых не превышает 70 тонн. Помимо этого, на изделия обязательно наносится соответствующая маркировка. В зависимости от размера все изделия упаковываются в специальные пачки, которые тоже подвергаются маркировке. За счёт этого существенно облегчается транспортировка и выгрузка продукции.
Отдельно стоит учесть, что в некоторых случаях может быть использована система укладки «ёлочка» — паз в паз. Именно эта технология считается наиболее практичной в сфере промышленного строительства.
Характерные преимущества
Именно в строительной отрасли чаще всего используется металлический уголок, так как цена на эту продукцию считается доступной, благодаря чему можно приобрести большие партии металлопроката. Сами изделия представлены в виде сплошного профиля без каких-либо полых пространств. Благодаря этому можно добиться высоких эксплуатационных и прочностных показателей, что очень важно в сфере промышленных и строительных организаций. Чаще всего уголки 50х50х5 изготавливаются из низколегированной и углеродистой стали, что и определяет такой высокий уровень надёжности металлического уголка.
Отдельно стоит учесть, что к главным преимуществам стальных уголков можно отнести следующие показатели:
- Хорошее противостояние каким-либо деформациям.
- Устойчивость к негативному воздействию коррозии.
- Повышенные показатели прочности.
- Устойчивость к резким перепадам температуры.
- Возможность надёжного соединения с помощью сварочного аппарата.
Прежде чем приобрести металлический уголок, нужно тщательно ознакомиться с технологиями его производства, которое подразумевает два универсальных способа. Первая технология основана на прокатке, когда металлическая заготовка проходит через многофункциональный стан, чтобы стальной уголок приобрёл нужную форму и размер. Что касается гнутой продукции, то сама технология сгиба подразумевает использование универсальных профилегибочных станов. Стоит учесть, что она больше всего подходит для тонкостенных уголков, которые не могут использоваться для усиления перекрытий.
tokar.guru
Удельный вес металлического уголка в 1м погонном 40х40, 50х50, 60х60, 100х100
Металлический уголок – одна из самых востребованных форм металлопроката. Параметры изделия определяются нормами ГОСТов для удобства производителей и покупателей. Стальной уголок представляет собой профиль с Г-образным сечением. Производится двумя способами:
- горячей прокаткой квадратной стальной заготовки,
- холодным изгибом стальной полосы соответствующих параметров.
В зависимости от ширины полок (сторон) уголка выделяют два его подвида:
- равнополочный (с одинаковыми сторонами),
- неравнополочный (разная ширина сторон).
В зависимости от длины изделия выделяют:
- уголок мерной длины,
- кратной мерной длины,
- немерной длины.
В маркировании металлопроката присутствует такая характеристика как уровень точности. В зависимости от этого параметра уголок может принадлежать к категории «А» – высокой точности, или к категории «В» – обычной точности.
Размеры и качественные характеристики изделия выполненного в строгом соответствии с прописанными в нормативных документах условиями, позволяют достаточно четко определить такое важное в разработки плана конструкции значение, как вес материала. В данном случае, нас интересует уголок металлический. Вес 1 метра металлического уголка является величиной постоянной для всей продукции с одними размерами.
Ширина полки (мм) | Толщина стенки (мм) | Вес 1 м погонного (кг) | Ширина полки (мм) | Толщина стенки (мм) | Вес 1 м погонного (кг) |
20 | 3 | 0,890 | 65 | 6 | 5,910 |
20 | 4 | 1,150 | 65 | 8 | 7,730 |
25 | 3 | 1,120 | 70 | 4 | 4,870 |
25 | 4 | 1,460 | 70 | 5 | 5,380 |
25 | 5 | 1,780 | 70 | 6 | 6,390 |
30 | 3 | 1,360 | 75 | 5 | 5,800 |
30 | 4 | 1,780 | 75 | 6 | 6,890 |
30 | 5 | 2,180 | 75 | 7 | 7,960 |
35 | 3 | 1,160 | 80 | 5 | 6,780 |
35 | 4 | 2,100 | 80 | 6 | 7,360 |
35 | 5 | 2,580 | 80 | 7 | 8,510 |
40 | 3 | 1,850 | 90 | 6 | 8,330 |
40 | 4 | 2,420 | 90 | 7 | 9,640 |
40 | 5 | 2,980 | 90 | 8 | 10,930 |
45 | 3 | 2,080 | 100 | 7 | 10,790 |
45 | 4 | 2,730 | 100 | 8 | 12,250 |
45 | 5 | 2,370 | 100 | 10 | 15,100 |
50 | 3 | 2,320 | 110 | 7 | 11,890 |
50 | 4 | 3,050 | 110 | 8 | 13,500 |
50 | 5 | 3,770 | 120 | 10 | 18,240 |
60 | 4 | 3,710 | 120 | 12 | 21,670 |
60 | 5 | 4,580 | 125 | 16 | 29,650 |
60 | 6 | 5,430 | 140 | 12 | 25,500 |
Сфера использования
Практически ни одно строительство не обходится без использования стального уголка. Как вспомогательный элемент он может применяться в качестве арматуры для укрепления железобетонных конструкций, укрепление частей зданий (фундамента, кровли, стен, перекрытий, проемов). Часто используют стальной угол в качестве декоративных элементов.
Нередко этот вид металлопроката становится не просто вспомогательным, а непосредственно конструктивным элементом при создании легких металлических строений.
Широко применяется уголок в автомобиле- и станкостроении. Такая популярность обусловлена хорошими прочностными характеристиками, легким весом, малой металлоемкостью, разнообразием типоразмеров.
naruservice.com
Расчет стального уголка | Характеристики гнутого металлического уголка
Стальной уголок – наиболее востребованный вид фасонного проката. По способу производства он разделяется на горячекатаный и гнутый. Исходные материалы: углеродистые стали обыкновенного качества Ст3 пс/сп (для рядового применения), качественные, низколегированные 09Г2С, 17Г1С, 10ХСНД, 15 ХСНД (для изделий, используемых при повышенных нагрузках, в сложных температурных условиях, при контакте с агрессивными средами).
Характеристики горячекатаного металлического уголка

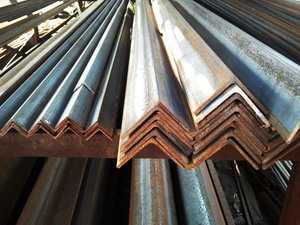

Равнополочный горячекатаный стальной уголок производят в соответствии с ГОСТом 8509-93 из квадрата, являющегося исходной заготовкой. Наиболее массово используется угловой профиль обычной точности «В», для ответственных конструкций – продукция высокой точности «А». Размеры полки, согласно стандарту, – от 20 до 250 мм.
Сортамент неравнополочных уголков определяется ГОСТом 8510-86. Наименьшие размеры полок – 16 и 25 мм, максимальные – 125 и 200 мм. Эта продукция применяется при создании конструкций сложной формы, например, арок.
Для горячекатаной продукции характерна высокая прочность, что позволяет использовать ее в конструкциях, предназначенных для работы в условиях высоких нагрузок. В производстве углового профиля массово используют углеродистую сталь обыкновенного качества и качественную. Изделия из низколегированных сталей применяют для создания конструкций ответственного назначения корпусов, рам и других деталей сельскохозяйственной техники, локомотивов, вагонов, крупногабаритных строительных машин и механизмов. Изделия из такого профиля могут сохранять рабочие характеристики в широком температурном интервале – от -70° до +70°C, при серьезных суточных и сезонных температурных перепадах.
Горячекатаную продукцию поставляют партиями, размер которых обычно не превышает 70 тонн. Каждая партия имеет сертификат соответствия требованиям нормативной документации.
Расчет количества стального равнополочного уголка
При определении массы партии проката углового профиля необходимо знать массу погонного метра, которую вы можете определить по таблице, и общий метраж.
Таблица весов равнополочного стального горячекатаного уголка наиболее распространенных размеров
Размер полки, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Размер полки, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Размер полки, мм |
Толщина стенки, мм |
Масса 1 м, кг |
20 |
3 |
0,89 |
35 |
4 |
2,1 |
50 |
4 |
3,05 |
4 |
1,15 |
5 |
2,58 |
5 |
3,77 |
|||
25 |
3 |
1,12 |
40 |
3 |
1,85 |
6 |
4,47 |
|
4 |
1,46 |
4 |
2,42 |
63 |
4 |
3,9 |
||
30 |
3 |
1,36 |
5 |
2,98 |
5 |
4,81 |
||
4 |
1,78 |
45 |
3 |
2,08 |
6 |
5,72 |
||
32 |
3 |
1,46 |
4 |
2,73 |
70 |
5 |
5,38 |
|
4 |
1,91 |
5 |
3,37 |
6 |
6,39 |
|||
35 |
3 |
1,6 |
50 |
3 |
2,32 |
7 |
7,39 |
Характеристики гнутого стального уголка

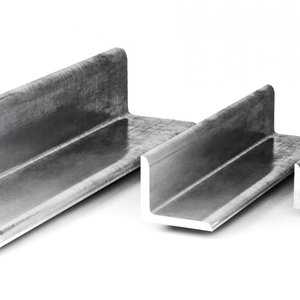

Эту продукцию получают на профилегибочных станках из горяче- или холоднокатаного листового проката. Процесс проходит без нагрева. В холодногнутой продукции сохраняются остаточные напряжения, ухудшающие рабочие свойства. Для устранения остаточных явлений применяют отпуск – нагрев до определенной температуры с последующим медленным охлаждением. Визуальное отличие двух видов продукции: горячекатаный уголок имеет четкий прямой внешний угол, для гнутого характерен скругленный угол.
Размеры металлического равнополочного гнутого уголка определяются ГОСТом 19771-93, неравнополочного – ГОСТом 19772-93. Эта продукция имеет меньшую прочность, по сравнению с горячекатаной. Применяется в мебельном производстве, в качестве ребер жесткости, вспомогательных элементов при креплении конструкций, для изготовления деталей машин и механизмов.
metallz.ru
Вес уголка. Таблица расчета п.м.
В данном калькуляторе приведены расчеты веса металлического уголка. Для того чтобы получить ответ на свой заскорузлый вопрос об этом несчастном весе, пройдите несколько простых шагов- калькулятор все сделает за Вас.
В скобках стоить заметить, что в калькуляторе:
- В расчете веса погонного метра принята плотность металла равной 7 850 кг/м3.
- Приведенные значения являются справочными, и не отображают фактический вес уголка. Как правило, разница между расчетным весом уголка и фактическим +/-5%.
Шаг первый
В ниспадающем поле меню выберите интересующую ширину полки уголка (в мм):
Ширина х Высота уголка, мм:20х2025х2528х2830х3032х3235х3540х4045х4550х5056х5660х6063х6370х7075х7580х8090х90100х100
Шаг второй
Далее выберете толщину полки интересующей вас номенклатуры:
Ну вот и готово. Данные в калькулятор заведены, осталось нажать на кнопку «Расчитать»
Расчитать
Шаг третий
Смотрим в табличке внимательно, записываем на память или на бумажку…
Уголок | Масса 1 м уголка, кг | Кол-во метров в тонне |
– | – | – |
Хотя нет, про бумажку конечно загнуто. В следующей табличке предусмотрены последние просмотренные вами результаты по весу стального уголка.Так сказать на всякий случай, вдруг забыли чего…
Если что то не понравилось- смело жмите на кнопку «Сбросить предыдущие результаты»
Вы смотрели: | Сбросить предыдущие результаты |
Здесь будут отображаться последние просмотренные вами результаты: |
Ну и посмотреть вес уголка вы посмотрели, сейчас посмотрите на наши цены металлопроката:
Далее принято говорить, что наша компания такая хорошая и правильная, что мол купите у нас и все такое, но это все лирика. Мы понимаем, что если вы смотрите справочную информацию о весе металлопроката, ни какой речи об его покупки пока еще не идет…
Но это пока…
Вообщем, нужен уголок- звоните пишите, контакты вверху на каждой страничке нашего сайта…
Виды предлагаемого металлопроката (цены, условия отгрузки):
gazoblock-ek.ru
