Таблица веса трубы профильной – Трубный калькулятор для расчета веса трубы

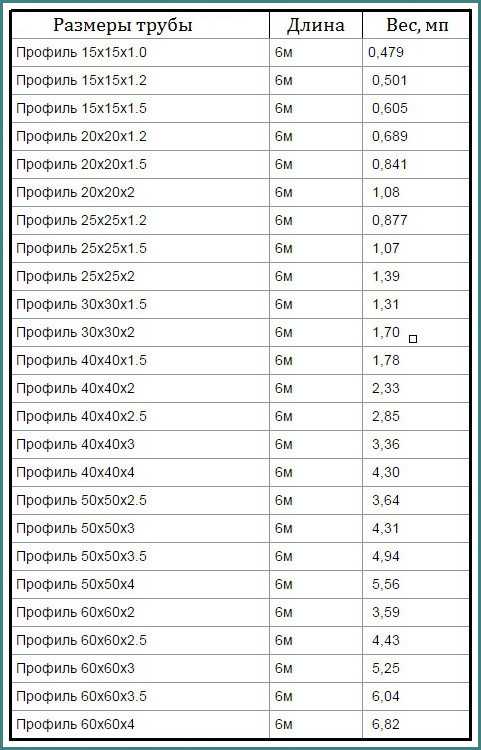

Параметры трубы | Длина | Вес метра пог. |
Вес трубы квадратной профильной | ||
Профиль 15×15х1.0 | 6м | 0,479 кг/м |
Профиль 15×15х1.2 | 6м | 0,501 кг/м |
Профиль 15×15х1.5 | 6м | 0,605 кг/м |
Профиль 20×20х1.2 | 6м | 0,689 кг/м |
Профиль 20×20х1.5 | 6м | 0,841 кг/м |
Профиль 20×20х2 | 6м | 1,08 кг/м |
Профиль 25×25х1.2 | 6м | 0,877 кг/м |
Профиль 25×25х1.5 | 6м | 1,07 кг/м |
Профиль 25×25х2 | 6м | 1,39 кг/м |
Профиль 30×30х1.5 | 6м | 1,31 кг/м |
Профиль 30×30х2 | 6м | 1,70 кг/м |
Профиль 40×40х1.5 | 6м | 1,78 кг/м |
Профиль 40×40х2 | 6м | 2,33 кг/м |
Профиль 40×40х2.5 | 6м | 2,85 кг/м |
Профиль 40×40х3 | 6м | 3,36 кг/м |
Профиль 40×40х4 | 6м | 4,30 кг/м |
Профиль 50×50х2.5 | 6м | 3,64 кг/м |
Профиль 50×50х3 | 6м | 4,31 кг/м |
Профиль 50×50х3.5 | 6м | 4,94 кг/м |
Профиль 50×50х4 | 6м | 5,56 кг/м |
Профиль 60×60х2 | 6м | 3,59 кг/м |
Профиль 60×60х2.5 | 6м | 4,43 кг/м |
Профиль 60×60х3 | 6м | 5,25 кг/м |
Профиль 60×60х3.5 | 6м | 6,04 кг/м |
Профиль 60×60х4 | 6м | 6,82 кг/м |

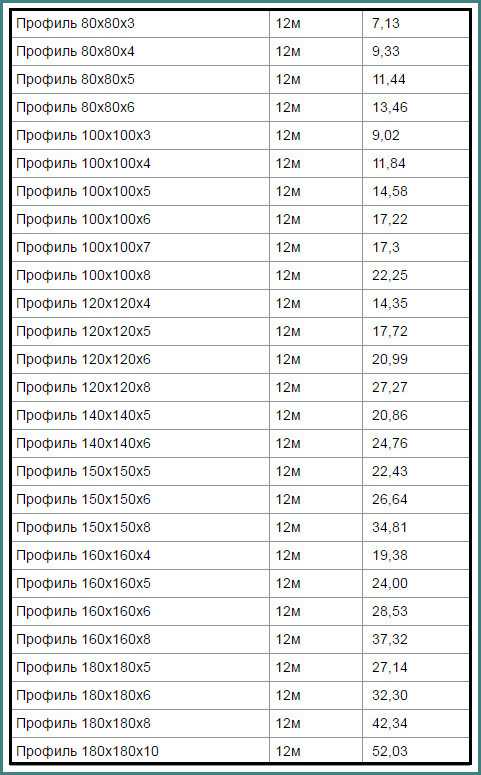

Профиль 80×80х3 | 12м | 7,13 кг/м |
Профиль 80×80х4 | 12м | 9,33 кг/м |
Профиль 80×80х5 | 12м | 11,44 кг/м |
Профиль 80×80х6 | 12м | 13,46 кг/м |
Профиль 100×100х3 | 12м | 9,02 кг/м |
Профиль 100×100х4 | 12м | 11,84 кг/м |
Профиль 100×100х5 | 12м | 14,58 кг/м |
Профиль 100×100х6 | 12м | 17,22 кг/м |
Профиль 100×100х7 | 12м | 17,3 кг/м |
Профиль 100×100х8 | 12м | 22,25 кг/м |
Профиль 120×120х4 | 12м | 14,35 кг/м |
Профиль 120×120х5 | 12м | 17,72 кг/м |
Профиль 120×120х6 | 12м | 20,99 кг/м |
Профиль 120×120х8 | 12м | 27,27 кг/м |
Профиль 140×140х5 | 12м | 20,86 кг/м |
Профиль 140×140х6 | 12м | 24,76 кг/м |
Профиль 150×150х5 | 12м | |
Профиль 150×150х6 | 12м | 26,64 кг/м |
Профиль 150×150х8 | 12м | 34,81 кг/м |
Профиль 160×160х4 | 12м | 19,38 кг/м |
Профиль 160×160х5 | 12м | 24,00 кг/м |
Профиль 160×160х6 | 12м | 28,53 кг/м |
Профиль 160×160х8 | 12м | 37,32 кг/м |
Профиль 180×180х5 | 12м | 27,14 кг/м |
Профиль 180×180х6 | 12м | 32,30 кг/м |
Профиль 180×180х8 | 12м | 42,34 кг/м |
Профиль 180×180х10 | 12м | 52,03 кг/м |
Профиль 200×200х6 | 12м | 36,06 кг/м |
Профиль 200×200х8 | 12м | 47,37 кг/м |
Профиль 200×200х10 | 12м | 58,31 кг/м |
Профиль 200×200х12 | 12м | 68,89 кг/м |
Профиль 250×250х6 | 12м | 45,48 кг/м |
Профиль 250×250х8 | 12м | 59,93 кг/м |
Профиль 250×250х10 | 12м | 74,01 кг/м |
Профиль 250×250х12 | 12м | 87,73 кг/м |
Профиль 300×300х6 | 12м | 54,90 кг/м |
Профиль 300×300х8 | 12м | 72,49 кг/м |
Профиль 300×300х10 | 12м | 89,71 кг/м кг/м |
Профиль 300×300х12 | 12м | 106,6 кг/м |
ros-met.com
Труба профильная 15х10 | 1,0 | 0,348 | 2873,6 |
1,5 | 0,488 | 2049,2 | |
2,0 | 0,605 | 1652,9 | |
Труба профильная 20х10 | 1,0 | 0,426 | 2347,4 |
1,5 | 0,605 | 1652,9 | |
2,0 | 0,762 | 1312,3 | |
Труба профильная 20х15 | 1,0 | 0,505 | 1980,2 |
1,5 | 0,723 | 1383,1 | |
2,0 | 0,919 | 1088,1 | |
2,5 | 1,090 | 917,4 | |
Труба профильная 25х10 | 1,0 | 0,505 | 1980,2 |
1,5 | 0,723 | 1383,1 | |
2,0 | 0,919 | 1088,1 | |
2,5 | 1,090 | 917,4 | |
Труба профильная 25х15 | 1,0 | 0,583 | 1715,3 |
1,5 | 0,841 | 1189,1 | |
2,0 | 1,080 | 925,9 | |
2,5 | 1,290 | 775,2 | |
Труба профильная 30х10 | 1,0 | 0,583 | 1715,3 |
1,5 | 0,841 | 1189,1 | |
2,0 | 1,080 | 925,9 | |
2,5 | 1,290 | 775,2 | |
3,0 | 1,480 | 675,7 | |
Труба профильная 30х15 | 1,0 | 0,661 | 1512,9 |
1,5 | 0,959 | 1042,8 | |
2,0 | 1,230 | 813,0 | |
2,5 | 1,480 | 675,7 | |
3,0 | 1,710 | 584,8 | |
Труба профильная 30х20 | 1,0 | 0,740 | 1351,4 |
1,5 | 1,080 | 925,9 | |
2,0 | 1,390 | 719,4 | |
2,5 | 1,680 | 595,2 | |
3,0 | 1,950 | 512,8 | |
Труба профильная 35х15 | 1,5 | 1,080 | 925,9 |
2,0 | 1,390 | 719,4 | |
2,5 | 1,680 | 595,2 | |
3,0 | 1,950 | 572,8 | |
3,5 | 2,200 | 454,5 | |
Труба профильная 35х20 | 1,5 | 1,190 | 840,3 |
2,0 | 1,550 | 645,2 | |
2,5 | 1,880 | 531,9 | |
3,0 | 2,190 | 456,6 | |
3,5 | 2,470 | 404,9 | |
Труба профильная 35х25 | 1,5 | 1,310 | 763,4 |
2,0 | 1,700 | 588,2 | |
2,5 | 2,070 | 483,1 | |
3,0 | 2,420 | 413,2 | |
3,5 | 2,750 | 363,6 | |
Труба профильная 40х15 | 2,0 | 1,550 | 645,2 |
2,5 | 1,880 | 531,9 | |
3,0 | 2,190 | 456,6 | |
3,5 | 2,470 | 404,9 | |
4,0 | 2,730 | 336,3 | |
Труба профильная 40х20 | 2,0 | 1,700 | 588,2 |
40х20 | 2,5 | 2,070 | 483,1 |
40х20 | 3,0 | 2,420 | 413,2 |
40х20 | 3,5 | 2,750 | 363,6 |
40х20 | 4,0 | 3,050 | 327,9 |
Труба профильная 40х25 | 2,0 | 1,860 | 537,6 |
2,5 | 2,270 | 440,5 | |
3,0 | 2,660 | 375,9 | |
3,5 | 3,020 | 331,1 | |
4,0 | 3,360 | 297,6 | |
Труба профильная 40х30 | 2,0 | 2,020 | 495,0 |
2,5 | 2,470 | 404,9 | |
3,0 | 2,890 | 346,0 | |
3,5 | 3,300 | 303,0 | |
4,0 | 3,680 | 271,7 | |
Труба профильная (42)х20 | 2,0 | 1,770 | 565,0 |
2,5 | 2,150 | 465,1 | |
3,0 | 2,520 | 396,8 | |
3,5 | 2,860 | 349,6 | |
4,0 | 3,170 | 315,4 | |
Труба профильная 45х20 | 2,0 | 1,860 | 537,6 |
2,5 | 2,270 | 440,5 | |
3,0 | 2,660 | 375,9 | |
3,5 | 3,020 | 331,1 | |
4,0 | 3,360 | 297,6 | |
Труба профильная 45х30 | 2,0 | 2,170 | 460,8 |
2,5 | 2,660 | 375,9 | |
3,0 | 3,130 | 319,5 | |
3,5 | 3,570 | 280,1 | |
4,0 | 3,990 | 250,6 | |
Труба профильная 50х25 | 2,0 | 2,170 | 460,8 |
50х25 | 2,5 | 2,660 | 375,9 |
50х25 | 3,0 | 3,130 | 319,5 |
50х25 | 3,5 | 3,570 | 280,1 |
50х25 | 4,0 | 3,990 | 250,6 |
Труба профильная 50х30 | 2,0 | 2,320 | 431,0 |
2,5 | 2,860 | 349,6 | |
3,0 | 3,360 | 297,6 | |
3,5 | 3,850 | 259,7 | |
4,0 | 4,300 | 232,5 | |
Труба профильная 50х35 | 2,0 | 2,490 | 401,6 |
2,5 | 3,090 | 323,6 | |
3,0 | 3,600 | 277,8 | |
3,5 | 4,120 | 242,7 | |
4,0 | 4,620 | 216,4 | |
Труба профильная 50х40 | 2,0 | 2,650 | 377,3 |
2,5 | 3,250 | 307,7 | |
3,0 | 3,830 | 261,0 | |
3,5 | 4,390 | 227,8 | |
4,0 | 4,930 | 202,8 | |
Труба профильная 60х25 | 2,5 | 3,050 | 327,9 |
3,0 | 3,600 | 277,8 | |
3,5 | 4,120 | 242,7 | |
4,0 | 4,620 | 216,4 | |
5,0 | 5,550 | 180,1 | |
Труба профильная 60х30 | 2,5 | 3,250 | 307,7 |
60х30 | 3,0 | 3,830 | 261,0 |
60х30 | 3,5 | 4,390 | 227,8 |
60х30 | 4,0 | 4,930 | 202,8 |
60х30 | 5,0 | 5,940 | 168,3 |
Труба профильная 60х40 | 3,0 | 4,300 | 232,5 |
3,5 | 4,940 | 202,4 | |
4,0 | 5,560 | 179,9 | |
5,0 | 6,730 | 148,6 | |
Труба профильная 70х30 | 3,0 | 4,300 | 232,5 |
3,5 | 4,940 | 202,4 | |
4,0 | 5,560 | 179,9 | |
5,0 | 6,730 | 148,6 | |
6,0 | 7,800 | 128,2 | |
Труба профильная 70х40 | 3,0 | 4,780 | 209,2 |
3,5 | 5,490 | 182,1 | |
4,0 | 6,190 | 161,6 | |
5,0 | 7,510 | 133,1 | |
6,0 | 8,750 | 114,2 | |
Труба профильная 70х50 | 3,0 | 5,250 | 190,5 |
3,5 | 6,040 | 165,6 | |
4,0 | 6,820 | 146,6 | |
5,0 | 8,300 | 120,5 | |
6,0 | 9,690 | 103,2 | |
Труба профильная 80х40 | 3,0 | 5,250 | 190,5 |
3,5 | 6,040 | 165,6 | |
4,0 | 6,820 | 146,6 | |
5,0 | 8,300 | 120,5 | |
6,0 | 9,690 | 103,1 | |
7,0 | 10,990 | 91,0 | |
Труба профильная 80х50 | 3,0 | 5,720 | 174,8 |
3,5 | 6,590 | 151,7 | |
4,0 | 7,440 | 134,4 | |
Труба профильная 80х60 | 3,5 | 7,140 | 140,0 |
4,0 | 8,070 | 123,9 | |
5,0 | 9,870 | 101,3 | |
6,0 | 11,570 | 86,4 | |
7,0 | 13,190 | 75,8 | |
Труба профильная 90х40 | 3,5 | 6,590 | 151,7 |
4,0 | 7,440 | 134,4 | |
5,0 | 9,080 | 110,1 | |
6,0 | 10,630 | 94,1 | |
7,0 | 12,090 | 82,7 | |
Труба профильная 90х60 | 4,0 | 8,700 | 114,9 |
5,0 | 10,650 | 93,9 | |
6,0 | 12,510 | 79,9 | |
7,0 | 14,290 | 70,0 | |
Труба профильная 100х40 | 4,0 | 8,070 | 123,9 |
5,0 | 9,870 | 101,3 | |
6,0 | 11,570 | 86,4 | |
7,0 | 13,190 | 75,8 | |
Труба профильная 100х50 | 4,0 | 8,700 | 114,9 |
5,0 | 10,650 | 93,9 | |
6,0 | 12,510 | 79,9 | |
7,0 | 14,290 | 70,0 | |
Труба профильная 100х70 | 4,0 | 9,960 | 100,4 |
5,0 | 12,220 | 81,8 | |
6,0 | 14,400 | 69,4 | |
7,0 | 16,480 | 60,7 | |
Труба профильная 110х40 | 4,0 | 8,700 | 114,9 |
5,0 | 10,650 | 93,9 | |
6,0 | 12,510 | 79,9 | |
7,0 | 14,290 | 70,0 | |
Труба профильная 110х50 | 4,0 | 9,330 | 107,1 |
5,0 | 11,440 | 87,4 | |
6,0 | 13,460 | 74,3 | |
7,0 | 15,380 | 65,0 | |
Труба профильная 110х60 | 4,0 | 9,960 | 100,4 |
5,0 | 12,220 | 81,8 | |
6,0 | 14,400 | 69,4 | |
7,0 | 16,480 | 60,7 | |
Труба профильная 120х40 | 5,0 | 11,440 | 87,4 |
6,0 | 13,460 | 74,3 | |
7,0 | 15,380 | 65,0 | |
8,0 | 17,220 | 58,1 | |
Труба профильная 120х60 | 5,0 | 13,000 | 76,9 |
6,0 | 15,340 | 65,2 | |
7,0 | 17,580 | 56,9 | |
8,0 | 19,730 | 50,7 | |
Труба профильная 120х80 | 5,0 | 14,580 | 68,6 |
6,0 | 17,220 | 58,0 | |
7,0 | 19,780 | 50,5 | |
8,0 | 22,250 | 45,0 | |
Труба профильная 140х60 | 5,0 | 14,580 | 68,6 |
6,0 | 17,220 | 58,0 | |
7,0 | 19,780 | 50,5 | |
8,0 | 22,250 | 44,9 | |
Труба профильная 140х80 | 5,0 | 16,150 | 61,9 |
6,0 | 19,110 | 52,3 | |
7,0 | 21,980 | 45,5 | |
8,0 | 24,760 | 40,3 | |
Труба профильная 140х120 | 6,0 | 22,880 | 43,7 |
7,0 | 26,370 | 37,9 | |
8,0 | 29,780 | 33,6 | |
9,0 | 33,100 | 30,2 | |
Труба профильная 150х80 | 6,0 | 20,050 | 49,9 |
7,0 | 23,080 | 43,3 | |
8,0 | 26,010 | 38,4 | |
9,0 | 28,860 | 34,6 | |
10,0 | 31,620 | 31,6 | |
Труба профильная 150х100 | 6,0 | 21,930 | 45,6 |
7,0 | 25,280 | 39,6 | |
8,0 | 28,530 | 35,0 | |
9,0 | 31,690 | 31,6 | |
10,0 | 34,760 | 28,8 | |
Труба профильная 180х80 | 7,0 | 26,370 | 37,9 |
8,0 | 29,780 | 33,6 | |
9,0 | 33,100 | 30,2 | |
10,0 | 36,330 | 27,5 | |
12,0 | 42,520 | 23,5 | |
Труба профильная 180х100 | 8,0 | 32,290 | 31,0 |
9,0 | 35,930 | 27,8 | |
10,0 | 39,470 | 25,3 | |
12,0 | 46,290 | 21,6 | |
Труба профильная 180х150 | 8,0 | 38,570 | 25,9 |
9,0 | 42,990 | 23,3 | |
10,0 | 47,320 | 21,1 | |
12,0 | 55,710 | 17,9 |
xn—-8sbasxdgadc0aamofuj.xn--p1ai
Таблица веса профильных труб за погонный метр
Тубы профильные квадратные из стали, приведены размеры и вес одного погонного метра. Для удобства подсчитано количество метров в тонне. Все веса подсчитаны с учётом удельного веса углеродистой стали, вес которой 7.850 кг/м3.
Вес трубы 100х100 мм
Вес трубы 80х80 мм
Вес трубы 60х60 мм
Вес трубы 40х40 мм
Вес трубы 20х20 мм
Вес трубы 15х15 мм
Преимущества профильных труб
Марки стали и ГОСТ
Вес трубы 200х200 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
200х200х4 | 24.4 | 41 |
200х200х5 | 30.2 | 33 |
200х200х6 | 36 | 28 |
200х200х8 | 47.3 | 21 |
200х200х10 | 58.3 | 17 |
200х200х12 | 68.8 | 14 |
Вес трубы 180х180 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
180х180х4 | 21.9 | 45 |
180х180х5 | 27.13 | 37 |
180х180х6 | 32.3 | 31 |
180х180х8 | 42.3 | 24 |
180х180х10 | 52 | 19 |
180х180х12 | 61.3 | 16 |
Вес трубы 160х160 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
160х160х4 | 19.3 | 52 |
160х160х5 | 24 | 41 |
160х160х6 | 28.5 | 35 |
160х160х7 | 33 | 30 |
160х160х8 | 37.3 | 27 |
Труба 150х150 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
150х150х4 | 18.1 | 55 |
150х150х5 | 22.4 | 44 |
150х150х6 | 26.6 | 37 |
150х150х7 | 30.7 | 32 |
150х150х8 | 34.8 | 28 |
150х150х10 | 42.6 | 23 |
Вес трубы 140х140 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | |
140х140х4 | 16.8 | 59 |
140х140х5 | 20.8 | 48 |
140х140х6 | 24.7 | 40 |
140х140х7 | 28.5 | 35 |
140х140х8 | 32.3 | 31 |
Вес трубы 120х120 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
120х120х3 | 11 | 91 |
120х120х4 | 14.3 | 69 |
120х120х5 | 17.7 | 56 |
120х120х6 | 21 | 47 |
120х120х8 | 27.3 | 37 |
Вес трубы 100х100 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
100х100х3 | 9 | 111 |
100х100х4 | 11.8 | 84 |
100х100х5 | 14.5 | 69 |
100х100х6 | 17.2 | 58 |
100х100х7 | 19.7 | 50 |
100х100х8 | 22.2 | 45 |
Вес трубы 80х80 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
80х80х2 | 4.8 | 208 |
80х80х3 | 7.1 | 140 |
80х80х4 | 9.3 | 107 |
80х80х5 | 11.4 | 87 |
80х80х6 | 13.4 | 74 |
Вес трубы 60х60 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
60х60х2 | 3.5 | 285 |
60х60х3 | 5.3 | 188 |
60х60х4 | 6.8 | 147 |
Вес трубы 50х50 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
50х50х1.5 | 2.25 | 444 |
50х50х2 | 3 | 333 |
50х50х2.5 | 3.6 | 277 |
50х50х3 | 4.3 | 232 |
50х50х3.5 | 4.9 | 204 |
50х50х4 | 5.5 | 181 |
50х50х5 | 6.7 | 149 |
50х50х6 | 7.8 | 128 |
Вес трубы 40х40 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
40х40х1 | 1.2 | 833 |
40х40х1.5 | 1.8 | 555 |
40х40х2 | 2.3 | 434 |
40х40х2.5 | 2.8 | 357 |
40х40х3 | 3.3 | 303 |
40х40х3.5 | 3.8 | 263 |
40х40х4 | 4.3 | 232 |
Вес трубы 30х30 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
30х30х1.5 | 1.31 | 763 |
30х30х2 | 1.7 | 588 |
30х30х2.5 | 2.07 | 483 |
30х30х3 | 2.42 | 413 |
30х30х4 | 3.04 | 328 |
Вес трубы 20х20 мм профильная, стальная
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
20х20х0.8 | 0.47 | 2127 |
20х20х1.2 | 0.68 | 1470 |
20х20х1.5 | 0.84 | 1190 |
20х20х2 | 1.07 | 934 |
20х20х3 | 1.48 | 675 |
Вес трубы профильная, стальная 15х15 мм
Размеры труб, мм | вес кг за 1 п.м. | метров в 1 тонне |
15х15х1.2 | 0.5 | 2000 |
15х15х1.5 | 0.6 | 1666 |
15х15х2 | 0.76 | 1315 |
15х15х3 | 1000 |
Преимущества профильных труб
Профильные трубы используются в качестве несущих элементов и выгодно отличаются от круглых, благодаря более экономичному использованию пространства. Так же, профильные трубы легче, при тех же рабочих характеристиках. Если сравнивать профильную и круглую трубу, то их прочность на изгиб примерно равна.
Марки стали и ГОСТ
Стальные профильные трубы, изготавливают из углеродистой стали марок: Ст1сп, Ст1пс, Ст1кп, Ст2сп, Ст2пс, Ст2кп, Ст3сп, Ст3пс, Ст3кп, Ст4сп, Ст4пс, Ст4кп (по ГОСТ 380)
Марки углеродистой стали: 08, 08пс, 08кп, 10, 10пс, 10кп, 15, 15пс, 15кп, 20, 20пс, 20кп, 35, 45 (по ГОСТ 1050)
Марка углеродистой стали: 08Ю (по ГОСТ 9045)
Из легированной стали марок: 09Г2, 09Г2С, 10ХСНД (по ГОСТ 19281) и 10Г2 и 30ХГСА (по ГОСТ 4543)
gauge.tk
Вес профильной трубы. Торговый Дом «Профиль»
Расчет массы погонного метра квадратной профильной трубы в зависимости от длины стороны сечения профиля и толщины его стенки.
(DIN 2395, ТУ 14-105-566-93)
Вес, кг. | Толщина стенки, мм. | |||||||||||||||||
0,7 | 0,8 | 1,0 | 1,2 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,35 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | ||
Размер, мм. | 10х10 | 0,198 | 0,222 | 0,269 | 0,312 | 0,370 | ||||||||||||
15х15 | 0,308 | 0,348 | 0,426 | 0,501 | 0,605 | 0,639 | 0,702 | 0,762 | 0,819 | |||||||||
20х20 | 0,418 | 0,474 | 0,583 | 0,689 | 0,841 | 0,890 | 0,985 | 1,075 | 1,160 | |||||||||
25х25 | 0,599 | 0,740 | 0,880 | 1,070 | 1,140 | 1,270 | 1,390 | 1,510 | 1,600 | 1,680 | ||||||||
30х30 | 0,897 | 1,070 | 1,310 | 1,390 | 1,550 | 1,700 | 1,860 | 1,970 | 2,070 | |||||||||
40х40 | 1,210 | 1,440 | 1,780 | 1,890 | 2,120 | 2,330 | 2,540 | 2,700 | 2,850 | 3,160 | 3,360 | |||||||
50х50 | 1,820 | 2,250 | 2,400 | 2,680 | 2,960 | 3,240 | 3,440 | 3,640 | 4,040 | 4,310 | 4,560 | 4,950 | 5,560 | |||||
60х60 | 2,720 | 2,900 | 3,250 | 3,590 | 3,930 | 4,180 | 4,430 | 4,920 | 5,250 | 5,570 | 6,040 | 6,820 | ||||||
80х80 | 3,900 | 4,380 | 4,840 | 5,310 | 5,660 | 6,00 | 6,680 | 7,130 | 7,580 | 8,240 | 9,330 | |||||||
100х100 | 6,100 | 6,690 | 7,130 | 7,570 | 8,440 | 9,130 | 9,590 | 10,44 | 12,05 |
Расчет массы погонного метра прямоугольной профильной трубы в зависимости от длин сторон сечения профиля и толщины его стенки.
(DIN 14-105-566-93)
Вес, кг. | Толщина стенки, мм. | |||||||||||||||||
0,7 | 0,8 | 1,0 | 1,2 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,35 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | ||
Размер, мм. | 20х10 | 0,308 | 0,348 | 0,426 | 0,501 | 0,605 | ||||||||||||
20х15 | 0,363 | 0,411 | 0,505 | 0,595 | 0,723 | |||||||||||||
28х25 | 0,560 | 0,637 | 0,787 | 0,934 | 1,150 | 1,220 | 1,350 | 1,490 | 1,620 | 1,710 | 1,800 | |||||||
30х15 | 0,473 | 0,536 | 0,661 | 0,783 | 0,959 | 1,020 | 1,130 | 1,230 | 1,340 | 1,410 | 1,490 | |||||||
30х20 | 0,527 | 0,599 | 0,740 | 0,877 | 1,080 | 1,140 | 1,270 | 1,390 | 1,510 | 1,600 | 1,680 | |||||||
35х15 | 0,527 | 0,599 | 0,740 | 0,877 | 1,080 | 1,140 | 1,270 | 1,390 | 1,510 | 1,600 | 1,680 | |||||||
40х20 | 0,637 | 0,725 | 0,897 | 1,070 | 1,310 | 1,390 | 1,550 | 1,700 | 1,860 | 1,970 | 2,070 | |||||||
40х25 | 0,976 | 1,160 | 1,430 | 1,520 | 1,690 | 1,860 | 2,030 | 2,150 | 2,270 | |||||||||
40х28 | 1,500 | 1,590 | 1,780 | 1,950 | 2,130 | 2,260 | 2,390 | |||||||||||
50х25 | 1,130 | 1,350 | 1,670 | 1,770 | 1,970 | 2,70 | 2,370 | 2,520 | 2,660 | 2,940 | 3,130 | |||||||
60х30 | 2,020 | 2,150 | 2,400 | 2,650 | 2,890 | 3,070 | 3,250 | 3,610 | 3,830 | |||||||||
60х40 | 2,250 | 2,400 | 2,680 | 2,960 | 3,230 | 3,440 | 3,640 | 4,040 | 4,300 | 4,560 | 4,940 | 5,560 | ||||||
80х40 | 3,590 | 3,930 | 4,180 | 4,430 | 4,920 | 5,250 | 5,570 | 6,040 | 6,820 | |||||||||
80х60 | 4,220 | 4,620 | 4,920 | 5,220 | 5,800 | 6,190 | 6,570 | 7,140 | 8,070 | |||||||||
100х50 | 4,530 | 4,960 | 5,290 | 5,610 | 6,240 | 6,660 | 7,080 | 7,690 | 8,700 | 9,690 | ||||||||
100х60 | 4,840 | 5,310 | 5,660 | 6,000 | 6,680 | 7,250 | 7,580 | 8,240 | 9,550 | 10,39 | ||||||||
120х60 | 5,470 | 6,000 | 6,390 | 6,780 | 7,560 | 8,070 | 8,580 | 9,340 | 10,59 | 11,81 | ||||||||
120х80 | 6,100 | 6,690 | 7,130 | 7,570 | 8,440 | 9,140 | 9,590 | 12,06 | 13,22 |
Расчет массы погонного метра круглой трубы в зависимости от диаметра и толщины стенки.
Вес, кг. | Толщина стенки, мм. | ||||||||||||
0,5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||
Наружный диаметр, мм. | 5 | 0,055 | 0,099 | ||||||||||
6 | 0,068 | 0,123 | 0,197 | ||||||||||
8 | 0,092 | 0,173 | 0,296 | ||||||||||
10 | 0,117 | 0,222 | 0,395 | 0,518 | |||||||||
12 | 0,142 | 0,271 | 0,493 | 0,666 | 0,789 | ||||||||
16 | 0,191 | 0,370 | 0,691 | 0,962 | 1,180 | ||||||||
20 | 0,240 | 0,459 | 0,888 | 1,26 | 1,58 | 1,85 | 2,07 | ||||||
24 | 0,290 | 0,567 | 1,09 | 1,55 | 1,97 | 2,34 | 2,66 | 2,93 | |||||
30 | 0,715 | 1,38 | 2,00 | 2,56 | 3,08 | 3,55 | 3,97 | 4,34 | |||||
35 | 0,838 | 1,63 | 2,37 | 3,06 | 3,70 | 4,29 | 4,83 | 5,33 | |||||
40 | 0,962 | 1,87 | 2,74 | 3,55 | 4,32 | 5,03 | 5,70 | 6,31 | 6,88 | ||||
44 | 1,06 | 2,07 | 3,03 | 3,95 | 4,81 | 5,62 | 6,39 | 7,10 | 7,77 | ||||
48 | 1,16 | 2,27 | 3,33 | 4,34 | 5,30 | 6,21 | 7,08 | 7,89 | 8,66 | 9,37 | |||
51 | 1,23 | 2,42 | 3,55 | 4,64 | 5,67 | 6,66 | 7,60 | 8,48 | 9,32 | 10,11 | 11,54 | ||
57 | 1,38 | 2,71 | 4,00 | 5,23 | 6,41 | 7,55 | 8,63 | 9,67 | 10,65 | 11,59 | 13,32 | ||
60 | 1,46 | 2,86 | 4,22 | 5,52 | 6,78 | 7,99 | 9,15 | 10,26 | 11,32 | 12,33 | 14,21 | ||
63,5 | 3,03 | 4,48 | 5,87 | 7,21 | 8,51 | 9,75 | 10,95 | 12,10 | 13,19 | 15,24 | |||
68 | 3,26 | 4,81 | 6,31 | 7,77 | 9,17 | 10,53 | 11,84 | 13,10 | 14,30 | 16,57 | |||
70 | 3,35 | 4,96 | 6,51 | 8,01 | 9,47 | 10,68 | 12,23 | 13,54 | 14,80 | 17,16 | |||
73 | 3,50 | 5,18 | 6,81 | 8,38 | 9,91 | 11,39 | 12,82 | 14,21 | 15,54 | 18,05 | |||
76 | 3,65 | 5,40 | 7,10 | 8,75 | 10,36 | 11,91 | 13,42 | 14,87 | 16,28 | 18,94 | |||
83 | 4,00 | 5,92 | 7,79 | 9,62 | 11,39 | 13,12 | 14,80 | 16,42 | 18,00 | 21,01 | |||
89 | 4,29 | 6,36 | 8,38 | 10,36 | 12,28 | 14,16 | 15,98 | 17,76 | 19,48 | 22,79 | |||
95 | 4,95 | 6,81 | 8,98 | 11,10 | 13,17 | 15,19 | 17,16 | 19,09 | 20,96 | 24,56 | |||
102 | 4,93 | 7,32 | 9,67 | 11,96 | 14,21 | 16,40 | 18,55 | 20,64 | 22,69 | 26,63 | |||
108 | 7,77 | 10,26 | 12,70 | 15,09 | 17,44 | 19,73 | 21,97 | 24,17 | 28,41 | ||||
114 | 10,35 | 13,44 | 15,98 | 18,47 | 20,91 | 23,31 | 25,65 | 30,19 | |||||
121 | 11,54 | 14,13 | 17,02 | 19,68 | 22,29 | 24,86 | 27,37 | 32,26 | |||||
127 | 12,13 | 15,04 | 17,90 | 20,72 | 23,48 | 26,19 | 28,85 | 34,03 | |||||
133 | 12,73 | 15,78 | 18,79 | 21,75 | 24,66 | 27,52 | 30,33 | 35,81 | |||||
140 | 16,65 | 19,83 | 22,96 | 26,04 | 29,08 | 32,06 | 37,88 | ||||||
146 | 17,93 | 20,72 | 24,00 | 27,23 | 30,41 | 33,54 | 39,66 | ||||||
152 | 18,13 | 21,60 | 25,03 | 28,41 | 31,74 | 35,02 | 41,43 | ||||||
159 | 18,99 | 22,64 | 26,24 | 29,79 | 33,29 | 36,75 | 43,50 | ||||||
168 | 20,10 | 23,97 | 27,79 | 31,57 | 35,29 | 38,97 | 46,17 | ||||||
180 | 29,87 | 33,93 | 37,95 | 41,92 | 49,72 | ||||||||
194 | 23,31 | 32,28 | 36,70 | 41,06 | 45,38 | 53,86 | |||||||
219 | 36,60 | 41,63 | 46,61 | 51,54 | 61,26 | ||||||||
245 | 41,09 | 46,76 | 52,38 | 57,95 | 68,95 | ||||||||
273 | 45,92 | 52,28 | 58,60 | 64,86 | 77,24 | ||||||||
299 | 64,37 | 71,27 | 84,93 | ||||||||||
325 | 70,14 | 77,68 | 92,63 | ||||||||||
351 | 75,91 | 84,10 | 100,32 | ||||||||||
377 | 90,51 | 108,02 | |||||||||||
426 | 72,3 | 82,46 | 92,56 | 102,6 | 122,52 | ||||||||
478 | 81,3 | 92,72 | 104,1 | 115,4 | 137,9 | ||||||||
529 | 102,78 | 115,4 | 128,0 | 153,0 | |||||||||
630 | 122,7 | 137,8 | 152,9 | 182,9 | |||||||||
720 | 157,8 | 175,1 | 209,5 | ||||||||||
820 | 180,0 | 199,8 | 239,1 | ||||||||||
920 | 202,2 | 224,4 | 268,7 | ||||||||||
1020 | 224,4 | 249,1 | 298,3 | ||||||||||
1120 | 273,7 | 327,9 | |||||||||||
1220 | 298,4 | 357,5 | |||||||||||
1320 | 323,0 | 387,0 | |||||||||||
1420 | 416,7 |
Если Вам нужно сварить пусть небольшой каркас для бытовки на даче или навеса над площадкой во дворе, рекомендуем просчитать вес конструкции. Так как вы можете создать ее чересчур тяжелую. Лишний вес в последствии может повредить не прочный фундамент при нагрузках, связанных с погодными условиями. В результате этого, имеет смысл со всей серьезностью подойти к определению веса конструкции, опирающейся на фундамент. Вдобавок, суммарная масса конструкции весьма влияет на сварные швы между профильными трубами.
www.td-profile.ru
Определение веса профильной трубы: таблицы и рекомендации
Профильные трубы – востребованный металлопрокат, особенно это относится к изделиям прямоугольного и квадратного (частный случай – прямоугольного) сечения. Используются для сооружения металлоконструкций различного назначения, в машино- и станкостроении, в качестве защитных коробов при монтаже инженерных коммуникаций. Для проектирования конструкций и механизмов необходимо знать вес 1 погонного метра профильной трубы. На этот параметр влияют: плотность металла, размеры сечения – ширина, высота, толщина стенки.
Плотность стали
Для усредненных расчетов массы профильных труб удельный вес (плотность) принимают равным 7850 кг/м3. В зависимости от содержания углерода и легирующих элементов, эта величина может изменяться.
Таблица плотностей сталей различных марок
Виды сталей |
Плотность, кг/м3 |
Углеродистые обыкновенного качества и качественные, низколегированные |
7850-7870 |
Коррозионностойкие стали |
7900 |
Рессорно-пружинные |
7850 |
Инструментальные |
7700 |
Инструментальные штамповые |
7800 |
Определение массы с использованием таблиц
Сортамент и вес погонного метра прямоугольных и квадратных профильных труб определяются ГОСТом Р 54157-2010. В зависимости от способа производства, углы этих металлоизделий могут быть четкими или скругленными. Скругленность мало влияет на массу погонного метра.
Таблица веса погонного метра квадратной профильной трубы, кг
Размер сечения, мм |
Толщина стенки, мм |
||||||||||||||
0,7 |
0,8 |
1,0 |
1,2 |
1,6 |
1,8 |
2,0 |
2,2 |
2,35 |
2,5 |
2,8 |
3,0 |
3,2 |
3,5 |
4,0 |
|
10х10 |
0,198 |
0,222 |
0,269 |
0,312 |
|
|
|
|
|
|
|
|
|
|
|
15х15 |
0,308 |
0,348 |
0,426 |
0,501 |
0,639 |
0,702 |
0,762 |
0,819 |
|
|
|
|
|
|
|
20х20 |
0,418 |
0,474 |
0,583 |
0,589 |
0,89 |
0,985 |
1,075 |
1,16 |
|
|
|
|
|
|
|
25х25 |
|
0,599 |
0,74 |
0,88 |
1,14 |
1,27 |
1,39 |
1,51 |
1,6 |
1,68 |
|
|
|
|
|
30х30 |
|
|
0,897 |
1,07 |
1,39 |
1,55 |
1,7 |
1,86 |
1,97 |
2,07 |
|
|
|
|
|
40х40 |
|
|
1,21 |
1,44 |
1,89 |
2,12 |
2,33 |
2,54 |
2,7 |
2,85 |
3,16 |
3,36 |
|
|
|
50х50 |
|
|
|
1,82 |
2,4 |
2,68 |
2,96 |
3,24 |
3,44 |
3,64 |
4,04 |
4,31 |
4,56 |
4,95 |
5,56 |
60х60 |
|
|
|
|
2,9 |
3,25 |
3,59 |
3,93 |
4,18 |
4,43 |
4,92 |
5,25 |
5,57 |
6,04 |
6,82 |
80х80 |
|
|
|
|
3,9 |
4,38 |
4,84 |
5,31 |
5,66 |
6,0 |
6,68 |
7,13 |
7,58 |
8,24 |
9,33 |
100х100 |
|
|
|
|
|
|
6,1 |
6,69 |
7,13 |
7,57 |
8,44 |
9,13 |
9,59 |
10,44 |
12,05 |
Определение массы профильных труб с использованием онлайн-калькуляторов
Рассчитать вес профильных труб, изготовленных из стали или других металлов, можно с использованием онлайн-калькуляторов, составленных на основе ГОСТов, ТУ и другой нормативной документации. Для расчета понадобятся следующие данные:
- размер стенки для квадратной трубы, длина и ширина поперечного сечения для изделий прямоугольного профиля;
- толщина стенки;
- марка стали или другого металла или сплава;
- длина изделия;
- в некоторых калькуляторах – цена за метр или тонну, что позволяет сразу определить стоимость партии.
Расчет веса 1 м профильных труб по формуле
Формула расчета массы для изделий квадратного и прямоугольного профиля:
M=2*(A+B)*s*p, где
A – ширина сечения, м;
B – длина поперечного сечения, м;
p – плотность материала, кг/м3,
s – толщина стенки, м.
Для определения массы партии вес погонного метра умножают на общий метраж.
metallz.ru
Профильная труба, размеры, таблица, вес |
Рассмотрим таблицы размеров профильной трубы и соответствующие веса.
Для чего нужны эти данные? Профильная труба (ПТ) находит очень широкое распространение в строительстве. С ее помощью можно соорудить любую прочную, легкую и дешевую конструкцию. Но чтобы ее рассчитать, нужно знать несколько параметров. Для частного застройщика таковыми являются следующие:
- размеры профильной трубы;
- ее вес;
- толщина стенки.
Разберем все эти значения по порядку.
Таблицы размеров и весов профильной трубы
Все перечисленные данные давным-давно сведены в единые таблицы. Т.е. не надо рыться в справочниках и ломать голову, достаточно посмотреть в сводную таблицу, чтобы подобрать потребное поперечное сечение профильной трубы и узнать ее вес.
Наиболее широкое распространение получили ПТ квадратного или прямоугольного сечения. Соответствующие таблицы размеров и весов будут выглядеть так.
Для квадратной профильной трубы.
С этим все ясно, вопросов обычно не возникает.

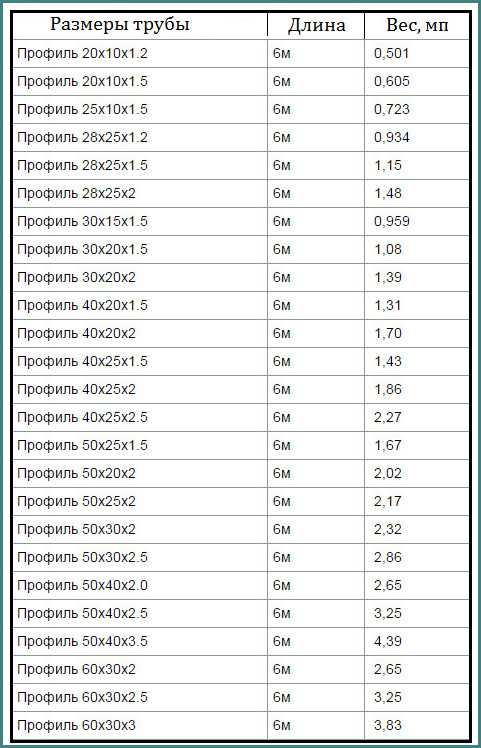

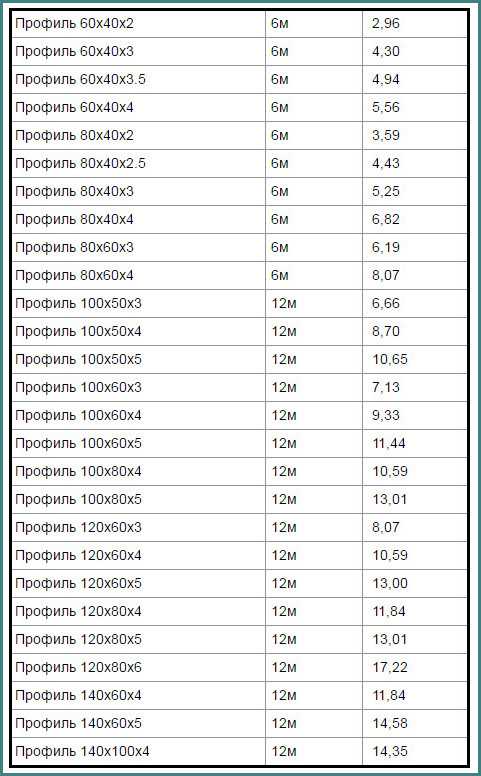

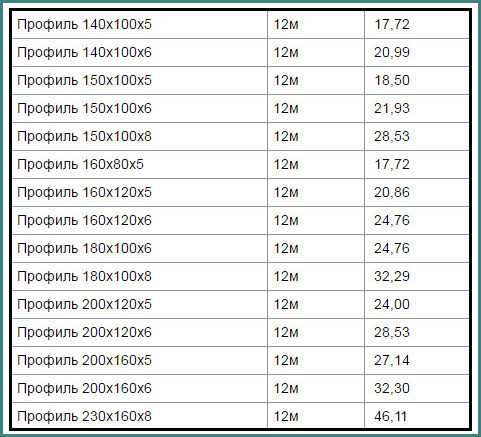

Для прямоугольной таблицы размеров таковы.
Следует знать еще вот что: ПТ бывают тонкостенными и толстостенными.
К тонкостенным изделиям причисляются те, толщина стенки которых будет равна менее 5% от ее диагонали.Что касается технологии изготовления ПТ, она использует такие методы.
- Бесшовный холоднокатанный и горячекатанный.
- Сварной.
- Холоднокатанный сварной.
Выпуск продукции регламентируется ГОСТами.
- Для квадратного проката существует ГОСТ 863982.
- Прямоугольной формы — ГОСТ 864568.
- Овального сечения — ГОСТ 8642-68.
Вся линейка ПТ имеет неоспоримые достоинства. К ним относятся такие.
- Относительно умеренная цена, поскольку благодаря конфигурации в изделии содержится незначительное количество металла.
- ПТ отлично противостоит внешним нагрузкам и деформациям.
- Из нее можно делать конструкции практически любой формы.
Что еще нужно знать? Отечественные предприятия специализируются на выпуске продукции (квадратного, либо прямоугольного сечения), имеющей размер от 15х15 до 450х350 мм. Максимальная толщина стенки составляет 12 мм.
Остальные параметры нужно брать из приведенных выше таблиц размеров профильной трубы.
Egor11stroydombystro.ru
|
dpva.ru
