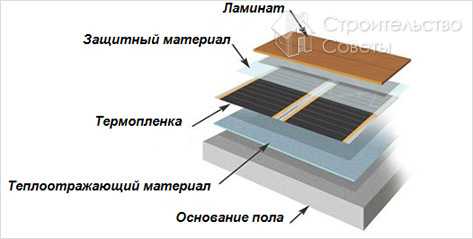

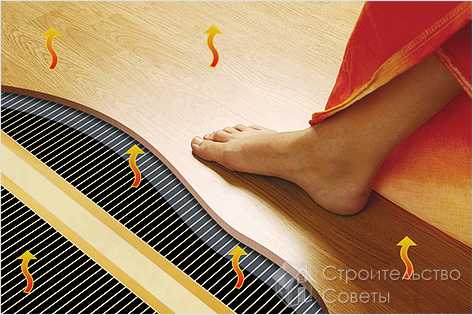

Пленочный пол – он нагревается с помощью специального гранита, который находится между слоями лавсановой пленки. На сегодняшний день этот вариант не особо актуален.
Почитать в тему:
evrikak.ru
Як встановити теплу підлогу своїми руками
Ванна кімната завжди сприймається як одне з найулюбленіших приміщень в домі, однак її специфіка змушує укладати на підлогу керамічну плитку, яка «віддає холодом» в ноги. Тому тепла підлога своїми руками – дуже популярна тема на просторах Інтернету. І так як наш сайт цілком і повністю висвітлює тему ремонту у ванних кімнатах, ми не могли пройти повз таку популярну тему.
Переваги та недоліки електричної теплої підлоги
Тепла підлога має ряд властивостей, що не доступнимі іншим видам обігріву приміщень. Зокрема:
Приміщення прогрівається в максимальному обсязі. Справа в тому, що тепле повітря з пілоги піднімається вгору, і якщо обігрів походить від радіаторів опалення, то нижня частина приміщення, тільки акумулює холодне повітря.
Регулювання температури відбувається набагато точніше.
Економія на енерговитратах. Підігрів підлоги можна відключати, коли він не потрібний: на ніч, в робочий час. А це майже 70% часу.
Види теплої підлоги для ванної
Пристрій електричного теплого може бути:
Кабельний.
Плівковий (інфрачервоний).
Це основний поділ. Залежно від форми випуску, кабель може випускатися:
На котушці.

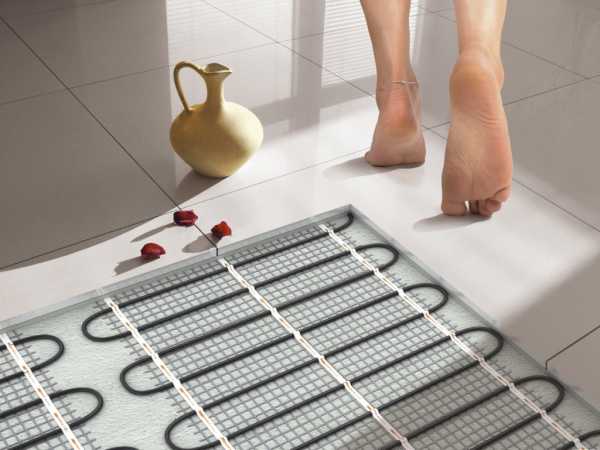

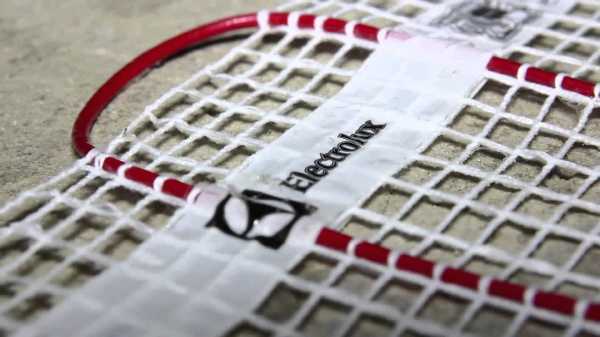

У матах. Це такий же кабель, але він закріплений на пластиковій сітці.
А плівкові підлоги підрозділяються з використовуваних матеріалів на:
Вуглецеві.
Біметалеві.
В силу своєї специфіки, електричні плівкові підлоги ідеально підходять для укладання під ламінат. У ванній ж, самим оптимальним вибором буде кабельна тепла підлога. Своїми руками і без досвіду її укласти найпростіше. При цьому, слід зазначити, що кабель може бути двожильним і одножильним. Якщо монтаж теплої підлоги буде вироблятися своїми руками, і навичок у вас немає, то обов’язково беріть двожильний нагрівальний кабель. Його перевага в тому, що він підключається тільки з одного кінця. Другий кінець, залишиться там, де ви закінчите укладку.

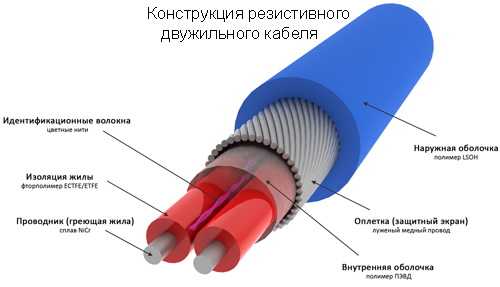

Укладати нагрівальний кабель в матах, перший раз буде дещо важче. У такій комплектації, він випускається більше для професіоналів. А для початку давайте зупинимося на двожильному кабелі.
Потужність нагрівального елементу розраховується виходячи з цифри 150 в / м2. Для ванної кімнати, як для приміщення з підвищеною вологістю, це мінімальне значення.
Що входить в комплект
Крім самого кабелю, потрібно:
Терморегулятор (комплектується виносним датчиком температури).
Монтажна стрічка.
Теплоізоляція товщиною 4 мм.
Суха суміш для стяжки.
Витратні матеріали: скотч, дюбеля.
Скільки це коштує?
Дійсно, коли в планах з’являється задача установки в приміщенні теплої електричної підлоги своїми руками, в першу чергу виникає питання про її вартість. Відразу відзначимо, що виконавши монтаж системи своїми руками, ви заощадите половину вартості всього ремонту, тому що саме послуги майстрів зажадають найбільше витрат.
Отже, якщо мова йде про готові комплекти теплої підлоги, то в середньому 1 м2 коштуватиме близько тисячі гривень. У спеціалізованих магазинах можна знайти різноманітні комплекти і меншої вартості. Тут ми не рекомендуємо гнатися за низькою ціною, тому що це зазвичай означає низьку якість системи. І зрозуміло, що якщо нагрівальний кабель вийде з ладу, то просто замінити його не вийде, адже він зазвичай укладається під плитку.
Вартість роботи майстра з укладання теплої підлоги коливається близько 300 гривень за кв.м.

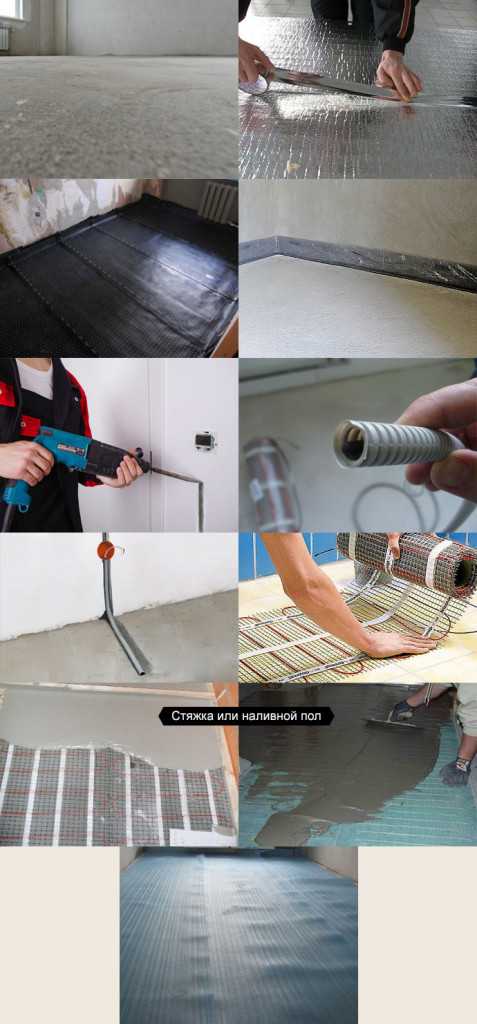

Тепла підлога своїми руками – інструкція з монтажу
Перш за все, необхідно підготувати місце під терморегулятор і датчик температури.
Вони повинні перебувати поза ванною кімнатою. Дуже зручно, якщо він буде розташований відразу під вимикачем світла. Але занадто низьке розташування створить дискомфорт при регулюванні та налаштування – буде незручно читати табло.
Від обраного місця для терморегулятора електричної теплої підлоги, необхідно проштробити канавку, для укладання гофротруби, і вивести її у ванну. Через гофротрубу буде підведений датчик температури. У разі поломки датчика температури, через гофротрубу його замінити набагато легше.
Важливо: в приміщенні з підвищеною вологістю, терморегулятор встановлювати забороняється.
Приміщення необхідно ретельно підмести. Розмітьте на підлозі ті місця, де кабель укладати не будете (під самою ванною або душовою кабіною). На підлогу стелиться теплоізоляція. Мінімальна товщина 4 мм.
Наступний етап монтажу теплої підлоги своїми руками – фіксація монтажної стрічки. Між кожною її смугою повинно бути 50-70 см. Закріпити її можна за допомогою дюбелів, крізь теплоізоляційну підкладку, але з дотриманням герметичності.
Важливо: теплоізоляція повинна бути покладена з захлестом на стіни. Стики між смугами слід проклеїти скотчем.
Тепер можна приступити до укладання електричного нагрівального елементу. Починати слід з місця підключення кабелю живлення. Відстань між кожним витком нагрівального кабелю (в сантиметрах), розраховується за наступною формулою: (Sх100) / L (де S – площа в м2; L – довжина кабелю в метрах). Наприклад, площа теплої підлоги 2 м2, довжина кабелю 13,5 м. Отримуємо (2х100) / 13,5 ≈ 14,8 см. Тобто між сусідніми витками має бути не менше 15 см. Відступати від цієї величини можна не більше, ніж на 1 см. Між кабелем і стіною, повинна залишатися відстань в 5-7 см. Вигини слід робити плавними, без заломів.
Відзначимо, що в нашій інструкції розглянуто найскладніший для новачків випадок – комплект збирався з окремих частин. Якщо ви купите готовий комплект теплої підлоги, то в ньому нагрівальний кабель вже буде покладений в витки і приклеєний до монтажної сітки. Від цього хід монтажу не змінюється, але вам буде набагато простіше виконати все своїми руками.
Укладаємо безпосередньо теплонагрівальну стрічку
У будь-якій монтажній стрічці, фіксатори розташовані з кроком 10 мм. Тому ретельно стежите за тим, щоб дотримувався «кроку укладання». Кабель не повинен накладатися один на одного, а відстань між найближчими витками не може бути менше 8 см. Щоб уникнути випадкового пошкодження покладеного кабелю, роботу найкраще проводити у взутті з м’якою підошвою. На кінець кабелю, надівається і фіксується спеціальна заглушка, яка йде в комплекті.
Після закінчення фіксації нагрівального кабелю, необхідно вивести датчик температури пристрою. Для цього, гофротрубу прокладають по підлозі, на рівній відстані між витками кабелю. Відстань від стіни до датчика, не менше 0,7 м. Щоб уникнути попадання всередину розчину, кінець гофри ретельно заглушите і зафіксуйте. Сам датчик, повинен знаходитися якомога ближче до кінця гофри.
Важливо: радіус вигину гофротруби, в місці переходу від стіни до підлоги, повинен бути не менше 5 см. При більш крутому вигині, заміна датчика буде досить скрутна.
Тепер можна підвести електричний кабель живлення і дроти від термодатчика теплої підлоги своїми руками до терморегулятора.
Кінці проводів можна залудити, і підключити до блоку управління. Для перевірки працездатності, включіть нагрів на 30-40 секунд. При правильному монтажі, кабель повинен трохи нагрітися.
Перевіряти працездатність підлоги потрібно принаймні 30-40 хвилин.
Важливо: замалюйте схему укладання кабелю і місце знаходження термодатчика.
Покриття нагрівального кабелю
Насамперед слід залити стяжку. Розчин готується за інструкцією від виробника сухих сумішей. Необхідно розвести відразу весь необхідний обсяг для заливки. Товщина стяжки повинна бути не менше 3 см. При більш товстому шарі (4-5 см), підлога буде нагріватися трохи повільніше, але зате вона зможе довше утримувати тепло.
Час повного висихання стяжки, вказує виробник. Не слід включати нагрівальний елемент для прискорення цього процесу. Такий необдуманий крок може призвести до того, що буде порушена щільність зіткнення між кабелем і стяжкою.
Тільки після повного висихання слід приступати до укладання плитки на підлогу. Але перш, необхідно обрізати ту частину термоізоліійної підкладки, яка виступала на стіни. Укладання плитки проводиться як на звичайну підлогу. Від того, наскільки акуратно була зроблена стяжка, залежатиме легкість, з якою буде покладена керамічна плитка.
Важливо: не включайте підігрів підлоги, щоб прискорити висихання плиткового клею.
Підсумок
Висота підлоги, після всіх роботу збільшиться на 4-5 см. Описаний процес монтажу теплої підлоги двожильним кабелем цілком стандартний. Але при використанні одножильного кабелю, потрібно підводити обидва кінці до місця підключення. При відсутності досвіду, дуже легко допустити помилку. А різниця в ціні, між одно- і двожильним нагрівальним елементом дуже мала.

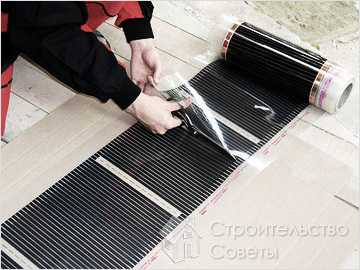

Подібна схема підходить і для монтажу електричної плівкової (інфрачервоного) теплої підлоги своїми руками. Але, не маючи навичок, працювати з цією плівкою ще важче. До того ж, її перевага саме в укладанні під ламінат або лінолеум. Для ванної кімнати, краще кахельної плитки покриття немає.
Ще одна порада. Не думайте, що вам вдасться заощадити на енергоспоживанні, якщо купити більш потужний кабель, але задіяти його частково. Емпірично вже доведено, що економії немає в принципі.
isu.org.ua
Тепла підлога своїми руками – відео, фото і рекомендації професіонала
Зміст
- 1 Пристрій теплої підлоги
- 2 Достоїнства і недоліки
- 3 Монтажний процес
- 4 Висновок по темі
Що таке «тепла підлога»? Якщо розглядати дану опалювальну систему з конструктивної точки зору, то це проста схема розподілу гнучких труб, по яких в якості теплоносія тече гаряча вода. Вона може надходити з централізованої системи або нагріватися за рахунок автономно встановленого котла. Фахівці сьогодні віддають перевагу саме такій системі опалення. Вони вважають її оптимальною, тому що нагрівання провадиться на всій площі підлоги, а тепло піднімається знизу, рівномірно розподіляючись по всьому простору приміщення.
Так як температура підлоги буде найвищою, витрати на нагрів теплоносія можна скоротити. Так що у всіх відносинах система «тепла підлога» виграє перед усіма іншими. При цьому, вибираючи дану схему опалення для свого будинку або квартири, багато споживачі задаються питанням, а можна зробити своїми руками тепла підлога — відео обов’язково подивіться на цій сторінці.
Відповідь на поставлене питання однозначна – так, можна. Процес цей дуже складний. Звичайно, знадобляться навички роботи зі спеціальними інструментами, а також знання про те, як розташовувати труби і підключати систему. Всю цю інформацію ви почерпнете з нашої статті, тому давайте рухатися вперед.
Пристрій теплої підлоги
Як вже було сказано вище, система теплої підлоги являє собою укладені в бетонну основу трубопроводи, які можуть бути виготовлені із зшитого поліетилену або металопластику. Саме ці два варіанти пластикових труб відрізняються хорошою гнучкістю, теплопровідністю і невеликим лінійним розширенням. Але труби це ще не все.
Необхідно додати, що тепла підлога може працювати тільки на теплоносії з невеликою температурою. Уявіть, якщо підлога буде занадто гарячим — за нього ви просто не зможете ходити. А якщо в будинку змішане опалення, і встановлені ще й радіатори, то температура гарячої води в загальній системі буде доходити до +95С.
Такий теплоносій використовувати в теплих підлогах не дозволяється. Щоб привести температуру до необхідного рівня, встановлюється спеціальний пристрій, який називається вузлом змішування. У ньому змішується в певних пропорціях вода з напірної і зворотної магістралі. Тим самим досягається зниження температури теплоносія, який надходить в систему теплих підлог.
Переваги і недоліки
Перш ніж розбирати, як зробити водяний тепла підлога своїми руками, необхідно розглянути питання, що стосуються плюсів і мінусів даної системи. Почнемо з переваг:
- Маловитратний спосіб монтажу. Економія коштів на придбання обладнання та інструментів практично зводиться до нуля.
- Система теплих підлог може бути сумісна з будь-якими покриттями.
- Для цього опалення підійде будь-який тип теплоносія і спосіб його подачі.
- Велика економія в плані збереження тепла, а значить, зменшення споживання палива.
- У приміщеннях, де встановлено теплу підлогу, збільшується корисна площа за рахунок демонтажу радіаторів.
Недоліки:
- Не у всіх квартирах можна використовувати цей вид опалення. Сумісність з центральними мережами — це рідкість.
- Обмежені можливості регулювати нагрівання води. В автономних системах це зробити ще можна, але в центральних практично немає.
- Якщо не встежити за протіканням, то велика ймовірність затоплення нижніх поверхів.
Звичайно, це далеко не всі переваги і недоліки. Але для пристрою даної схеми саме вони, в основному, мають значення. Все інше не так важливо.
Монтажний процес
Почнемо з того, що визначимо основні моменти, які будуть впливати на якість та ефективність роботи:
- По-перше, незалежно від того, є чи під приміщенням інше опалювальне, під трубопровід необхідно підкласти гідроізоляційний матеріал.
- По-друге, багато чого буде залежати від теплопровідності підлогового покриття. Чим цей показник вище, тим краще працює опалення, і тим менше витрачається палива.
- По-третє, труби необхідно залити бетонною стяжкою. Це збільшить міцність системи в цілому і площа тепловіддачі. Справа в тому, що бетон теж буде нагріватися і віддавати теплову енергію в приміщення через оздоблювальне покриття.
Є один елемент у системі «тепла підлога», який носить назву колектора. Що це таке? По суті, це вузол змішування, але з деякими додаваннями в плані розподілу теплоносія. Тут з’єднуються труби магістралі подачі і обратки загальної опалювальної системи будинку, плюс регулювальні елементи у вигляді вентилів, кранів і заглушок. Зазвичай цей вузол продається в магазинах вже в готовому вигляді, так що комплектувати його і збирати самостійно немає необхідності.
Підготовчий етап
Хочете ви того чи ні, але укладати трубопровід на непідготовлену поверхню не рекомендується. Що ж входить у підготовку? В першу чергу статеве основу потрібно вирівняти і закрити дефекти. Для цього зазвичай використовується цементна стяжка. Зробити її не проблема, головне — взяти правильне співвідношення цементу і піску. Оптимальний варіант — один до трьох. Але якщо ви сумніваєтеся, що зможете правильно змішати компоненти, то можна придбати готові сухі суміші. Їх сьогодні у величезному асортименті пропонують виробники.
Заливаємо стяжку
Щоб їх приготувати, необхідно лише змішати суміш з водою, для чого на упакуванні є інструкція. Суворо дотримуйтеся її — це гарантія отримання якісного розчину для стяжки. Дуже важливий момент — підлога з нанесеною на неї стяжкою повинен бути максимально рівним, особливо це стосується горизонтальності поверхні. Після того як стяжка добре просохне, необхідно на неї зверху укласти гідроізоляційний матеріал. Найпростіший варіант з даної категорії — це поліетиленова плівка. Але врахуйте, що її товщина не повинна бути менше 200 мікрон. Не хочете ризикувати — покладіть її в два шари.
Увага! Рулонний гідроізоляційний матеріал укладається смугами внапуск відносно один одного. Розмір зміщення смуг — не менше 10 сантиметрів. Краї матеріалу закладаються будівельним скотчем.
Далі по всьому периметру кімнати по підлозі до стін прикріпляється спеціальна демпферна стрічка. Цей матеріал схожий на скотч — він клейкий. Для чого потрібна демпферна стрічка? У неї лише одне призначення — компенсувати теплове розширення стяжки, яка буде заливатися поверх теплої підлоги. Відповідно, ширину стрічки доведеться підбирати з урахуванням всіх верств, що укладаються на статеве основу.
Наступний етап підготовчого процесу — це монтаж утеплювача. Все, як зазвичай, починається з вибору теплоізоляційного матеріалу. Якщо кімната, де встановлюється тепла підлога, розташована на першому поверсі, то розмір теплоізоляції повинен становити 25-30 сантиметрів. Якщо поверхом вище, то можна використовувати невеликий шар у кілька сантиметрів. В плані вибору сьогодні ринок пропонує величезний асортимент. І тут, як мовиться, справа хазяйська.
Але зверніть увагу, що утеплювач на підлогу повинен володіти високими міцнісними характеристиками. Тому рекомендується використовувати щільні матеріали, наприклад, пінополістирол або його екструдований примірник. Є на ринку й інші теплоізолятори, які відповідають найвищим вимогам сучасності. Так що вибирайте.
Зверніть особливу увагу на плиткові теплоізоляційні матеріали, які виготовляються спеціально для системи теплих підлог. На їх поверхні вирізані канавки під труби. Такі плити скорочують тимчасові витрати на монтаж і роблять весь процес дуже зручним. Тут важливо правильно укласти панелі, щоб пази з’єднувалися в одну лінію.

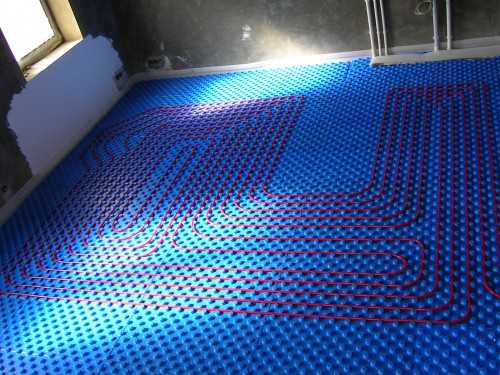

Способи укладання труб
Теплі підлоги — економічна опалювальна система
В даний час фахівці пропонують два види укладання трубопроводів:
Зверніть увагу! Для системи теплої підлоги підійдуть труби діаметром 20 міліметрів. Але особливу увагу звертайте на виробника. В цьому плані скупитися не можна, тому що трубопровід збирається і монтується не на один рік. Так що якість понад усе.
Якщо в якості теплоізоляційного матеріалу ви використовуєте не готові плити з штробами , а щось інше, то вам доведеться придбати ще й армуючу сітку. Її укладають на утеплювач, а труби кріплять безпосередньо до неї. Це можна зробити хомутами або в’язальним дротом. Але чи можна в даному випадку обійтися і без арматури. Для цього трубопровід кріплять до теплоізолятор за допомогою тих же хомутів і кліпс. Це простіше, менш затратно і швидше. Але в даному випадку, щоб створити міцне і надійне кріпильне підставу, необхідно точно розподілити кліпси і хомути по всій довжині трубопроводу.
Щоб зробити це, потрібно спочатку розподілити самі труби. Оптимальний варіант відстані між ними — 30 сантиметрів. Але даний показник може бути змінений, якщо справа стосується ділянок біля вікон, вхідних дверей або біля зовнішніх стін. Тут можна укладати трубопровід з відстанню між елементами в діапазоні 15-20 сантиметрів. І ще один нюанс — відстань від стін до труб повинно становити 7-10 сантиметрів.
Увага! В даний час готові колектори для системи «тепла підлога» можуть обслужити трубу довжиною 60 метрів. Якщо довжина трубопроводу збільшується, то необхідний монтаж додаткових колекторів. Однак запам’ятайте, що кожний встановлений колектор повинен обслуговувати певну довжину трубопроводу практично однакового розміру
Підключення теплої підлоги
Монтаж системи теплих підлог
Отже, водяні теплі підлоги готові, і тепер необхідно підключити всю опалювальну систему і перевірити, як вона працює. Тут все просто — підключаються вхідна і вихідна труби до колектора. Всі проводиться за допомогою зварювального апарату і фітингів. Після чого в систему подається гаряча вода під великим тиском (такий процес називається опресуванням). У цей час потрібно перевірити всі стики на предмет появи протікання. Якщо все нормально, то вами робота виконана на відмінно.
Що залишається зробити? Залишився останній етап — заливка стяжки. Тут виконується все те ж саме, що стосувалося і нижнього залитого шару. Деякі майстри вкладають поверх трубопроводів армуючу синтетичну сітку як запорука міцності нового підлогового підстави. Нічого поганого з цього приводу сказати не можна, але навіть без армокаркаса залитий підлога буде надійним і міцним.
Після того як новий підлогу досягне своєї марочної міцності — на це йде до декількох тижнів — можна починати укладання підлогового оздоблювального покриття.
Висновок по темі
Вибираючи варіант утеплення підстави у вигляді теплих підлог, необхідно правильно підібрати схему і систему. Але відзначимо, що даний вид опалення з кожним роком завойовує все більше прихильників. І тут за основу вибору споживачі приймають лише два критерії — економію палива, а значить, і коштів із сімейного бюджету, а також ефективність такого опалення. Рівномірний розподіл температури по всьому об’єму простору — це запорука комфортного у ньому проживання. Але хотілося б додати і простоту монтажу. Про це свідчать фото і відео, розміщені на цієї сторінці нашого сайту.
poradum.com
Як зробити електричний тепла підлога своїми руками?
Тепла підлога – так називають система обігріву приміщення (зазвичай житлового), при якому нагрівачем внутрішнього повітря стає сам підлога приміщення. У чому переваги такої системи, і можна зробити електричний тепла підлога своїми руками? Давайте простежимо маршрут руху теплого повітря при звичайному радіаторному опаленні. Як всі, напевно, пам’ятають зі шкільного курсу, більш тепле повітря прагне піднятися вгору, витісняючи більш холодні повітряні маси вниз. Від встановлених на стінах радіаторів тепле повітря піднімається під стелю, витісняючи звідти вниз холодне повітря. Ось і виходить, що самі теплі місця в кімнаті розташовуються біля стін і… під стелею. А у статі, особливо ближче до центру кімнати, розташований холодний повітряний кишеню. А адже класики настійно рекомендували завжди тримати ноги в теплі!

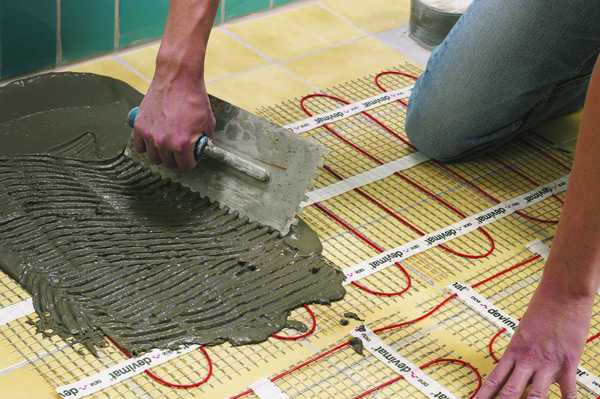

Розрівнювання розчину для укладання плитки на підлогу
Система «тепла підлога» якраз і покликана виправити цю ситуацію. Принцип дії системи простий: нагрівальні елементи (водяні або електричні) нагрівають сам підлога приміщення, а вже від підлоги тепле повітря розподіляється по всьому приміщенню рівномірно.
Стародавні таких тонкощів термодинаміки не знали, але, грунтуючись на особистому досвіді, нерідко приходили до думки про необхідність підігріву підлоги. Різні системи, засновані на відвід диму або теплого повітря від печі в порожнечі або труби під підлогою, зустрічаються як на Заході (Рим, Греція), так і на Сході (Єгипет, Вавилон, Корея, Китай). Проста, але ефективна система «теплих підлог» існувала в середньовічній Японії. Ноги гордих дайме зігрівали заховані під кам’яною підлогою замків жаровні з гарячими вугіллями.
Яким буває «тепла підлога»
Сучасні теплі підлоги бувають двох основних видів:
Як монтувати тепла підлога
Монтувати електричну теплу підлогу своїми руками зовсім нескладно, якщо ви маєте мінімальні навички будівельних і монтажних робіт. Давайте розглянемо, як зробити електричний тепла підлога крок за кроком.
Вибираємо тип теплої підлоги
Найчастіше, якщо тепла підлога буде служити додатковим джерелом тепла, що його встановлюють під плитку у ванних, туалетах, коридорах, лоджіях і кухнях. Плівкові підлоги кладуть під лінолеум або ламінат. Встановлювати теплу підлогу під паркет або ковролін, як і укладати на теплу підлогу паркет не можна, так як паркет буде розсихатися, а килим може випаровувати шкідливі синтетичні речовини, які використовувалися при його фарбуванні.
Тепла підлога у ванній кімнаті
При капітальному ремонті можна встановити кабельний тепла підлога в шар стяжки. Якщо внизу розташовано добре теплоізольоване приміщення, то можна обійтися без демонтажу стяжки, встановивши кабельну систему у вигляді мату на стару стяжку в шар плиткового клею. В іншому випадку стару стяжку обов’язково потрібно демонтувати і покласти шар гідро – і теплоізоляції, інакше ми будемо гріти не тільки свою стать, але і чий то стеля.
Якщо установка теплої підлоги не є частиною капітального ремонту, то кращим варіантом для нас стануть плівкові підлоги, які можна встановити безпосередньо на шар стяжки, не руйнуючи його, під ламінат або лінолеум.
Складаємо план прокладки кабелю
Прокладати теплової кабель під підлогою, що обігрівається кімнати не потрібно, а іноді й шкідливе. Наприклад, не рекомендується нагрівати підлогу під дерев’яними меблями, якщо вона стикається з підлогою великою площею поверхні або має низькі ніжки. Також не слід підігрівати підлогу під пральної або посудомийної машиною. Підігрів підлоги під раковиною або ванною їм, звичайно, не зашкодить, але й великої користі від цього не буде, тільки зайва витрата електроенергії, а отже і грошей.
Розрахунок кроку кабелю
Формула для розрахунку кроку кабелю
Перша формула – витрата кроку по відомій довжині кабелю. Якщо тепла підлога застосовується як додаткове джерело енергії, то довжина кабелю грубо визначається в 30-50 метрів на 10 м2 площі.
Друга формула для більш точних розрахунків. Спочатку потрібно з’ясувати необхідну нам питому потужність підлоги.
Умови
Потужність підлоги
Додатковий обігрів, 2-й поверх і вище, керамічна плитка.
120-140 Вт/м2
Ті ж умови, перший поверх (неопалювальний підвал)
150-180 Вт/м2
Додатковий обігрів, 2-й поверх і вище, ламінат
90-100 Вт/м2
Ті ж умови, перший поверх (неопалювальний підвал)
110-140 Вт/м2
Повний обігрів, 2-й поверх і вище
150-180 Вт/м2
Повний обігрів, перший поверх (неопалювальний підвал)
190-210 Вт/м2
Додатковий обігрів – створення на поверхні підлоги температури 23-25 градусів Цельсія. Для повної заміни системи централізованого опалення такого нагріву буде недостатньо.
Розрахувавши за другою формулою крок кабелі з питомою потужністю, ми можемо підставити значення кроку в першу формулу та визначити точно потрібну довжину кабелю.
При плануванні не забуваємо визначити місце терморегулятора і датчика підлоги. Терморегулятор встановлюється на висоті близько 30 см від підлоги. Якщо в приміщенні, де встановлюється тепла підлога підвищена вологість, то терморегулятор повинен знаходитися поза межами цього приміщення.
Такі дії будуть такими:
- Прибираємо старе підлогове покриття, ретельно видаляємо все сміття, при необхідності наносимо тонкий шар стяжки. На стяжку укладаємо шари тепло – і гідроізоляції (вона допоможе уникнути утворення конденсату). В якості гідроізоляції можна використовувати поліетилен, в якості теплоізоляції – пенофол.

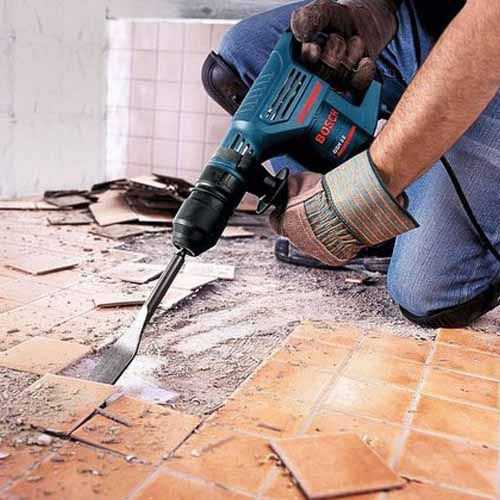

Демонтаж старої плитки для підлоги

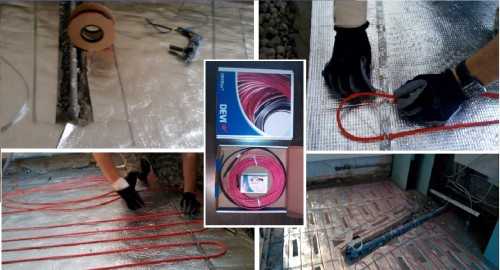

- Кабель монтуємо за допомогою монтажної стрічки у відповідності з планом. Також необхідно встановити датчик підлоги, передбачивши можливість його заміни без руйнування стяжки.

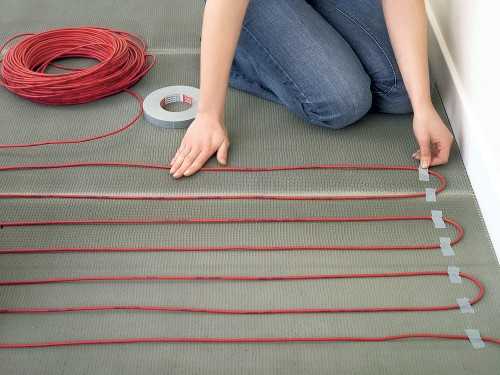

Монтажна стрічка для кріплення кабелю

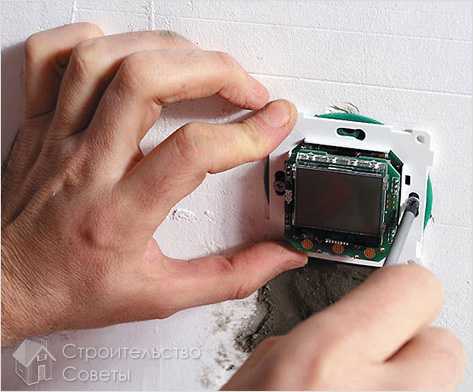

- Встановлюємо і підключаємо терморегулятор, підключаємо струм до всієї системи. Для цього в стіні, де буде встановлений терморегулятор, высверливаем нішу відповідного діаметра і два жолоби під кабелі – харчування регулятора і кабель датчика температури підлоги. Датчик укладаємо в жолоб всередині гофрованої трубки.
Монтаж терморегулятора
- Тестуємо систему в роботі, вимірюємо тестером значення опору і звіряємо з даними документації. Пам’ятаємо, що після заливки стяжки виправити що-небудь без втрат буде неможливо.

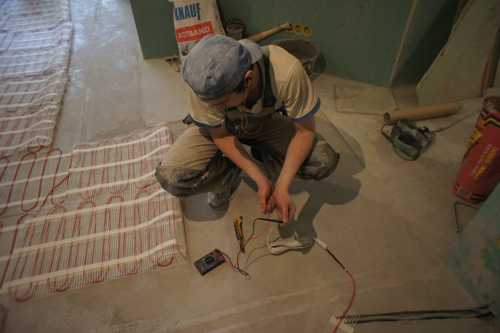

Перевірка опору системи
- Терморегулятор від’єднуємо до закінчення всіх оздоблювальних робіт.

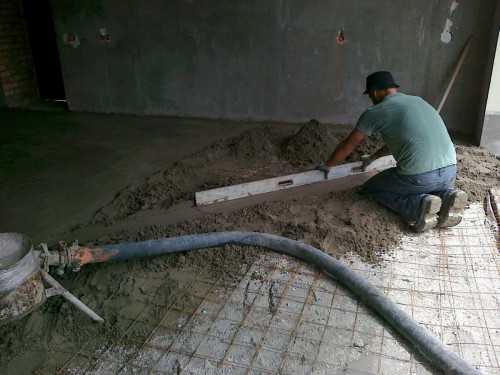

- Робимо стяжку завтовшки 4-5 сантиметрів. Особливо звертаємо увагу на відсутність в стяжці пустот, це може привести до перегріву і виходу системи з ладу.
Заливка стяжки на кабелі
- Через 3-5 днів можна починати монтаж підлогового покриття, а от тестування роботи системи «в зборі» можна проводити не раніше ніж через 30 днів. Включення системи до повного висихання стяжки призведе до порушення її однорідності.

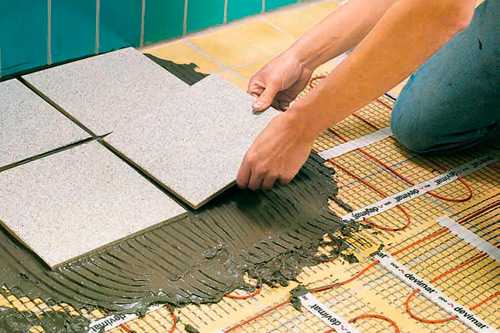

Укладання плитки на підлогу
Правильно розрахований, підключений і встановлений тепла підлога допоможе вам і вашим близьким не замерзнути навіть самої суворої зими. Сподіваюся, наші поради вам корисні.
dovidkam.com
Електричний тепла підлога своїми руками – інструкція з монтажу
Електричний тепла підлога придбав справжню популярність. Він забезпечує не просто додатковий комфорт, але і економить витрати основного опалення приміщень. Укласти теплий електрична підлога своїми руками нескладно.
Важливо! Сучасний ринок оздоблювальних і будівельних матеріалів надає на вибір величезний сортамент підлогового обігріву. Кожен вид теплої підлоги має докладний інструктаж, тому його монтаж не представляє проблеми. Найголовніше, уважно вивчити вимоги.
Електричний водонагрівач своїми руками

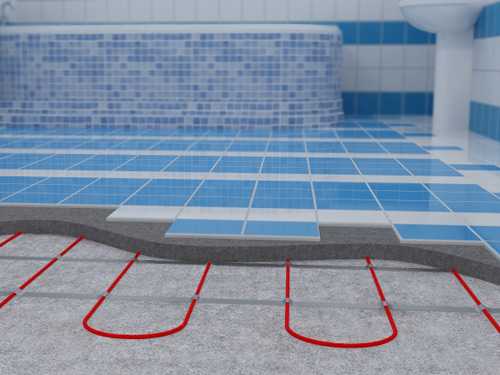

Пристрій електричного підлоги своїми руками має наступну схему:
- чорнове підставу;
- теплоізоляція;
- тепла підлога;
- стяжка;
- підлогове покриття.
Матеріали для монтажу
матеріали для теплої підлоги
Щоб облаштувати теплий електрична підлога потрібно запастися спеціальним набором обладнання та сировини:
- цементним порошком, піском та водою;
- демпферної і монтажною стрічкою;
- шпаклівкою і скотчем;
- шпателем і міксером;
- вологозахисним і утеплювальні матеріали;
- кабелем і скобами;
- саморізами;
- термостатом і датчиками;
- рукавичками, клейовою сумішшю і підлоговим покриттям.
Підготовка підлоги
Кімнату перед облаштуванням теплої підлоги потрібно підготувати. Слід прибрати всі сантехнічні прилади, демонтувати предмети меблів, зняти старе покриття і вивезти будівельне сміття. Крім того, проводять вирівнювання підлоги з використанням розчину з цементу. Лише на ідеально сухою і чистою, скрупульозно вирівняної поверхні можна робити монтаж електричної теплої підлоги своїми руками.

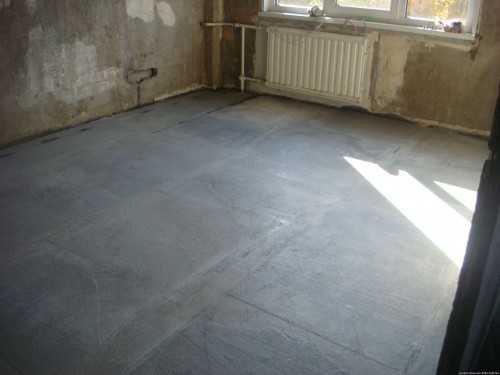

Підготовка підлоги
По контуру приміщення прокладається для компенсації ймовірного розширення при согреве теплої підлоги демпферна стрічка. Потім проводиться розмітка, а саме обмальовка ділянок на поверхні, в тій області, де будуть нагрівальні елементи. В цій частині треба дотримуватися певні відстані:
- від стаціонарних приладів опалення – не менше 10 см;
- від стін – не менше 5 див.
Важливо! Фахівці рекомендують відзначати місце з’єднання на плані приміщення. Це може стати в нагоді в майбутньому, якщо знадобиться ремонт електричного теплого статі.
Розподіл елементів нагріву
Насамперед слід створити схему монтажу на папері. Тут слід врахувати те, що нагрівальний елемент не монтується в тих областях, де будуть знаходитися побутова техніка і габаритна меблі. Там, де проходять опалювальні елементи потрібно забезпечити проміжну область без теплових джерел. Пояснюється це особливістю електричного теплого статі.
Теплові елементи одного контуру в порівнянні з гідравлічною системою нагріваються однаково. Вони можуть зламатися, якщо буде обмеження по тепловому виходу, що можуть спровокувати предмети меблів без ніжок. Крім того, і сама меблі може зіпсуватися від нагрівання.
В результаті план повинен виглядати у вигляді неправильної конфігурації, яка вписується в конфігурацію приміщення. По контуру і всередині такої фігури буде викладатися тепла підлога. Це вада електричного варіанту статі, оскільки перестановка меблів може негативно позначитися на функціонуванні всієї системи.
Для різних приміщень радиться створювати окремі контури електричного статі, які будуть мати індивідуальний підведення живлення і регулятори. Навіть якщо такі кімнати розмежовуються символічно. Після планування на папері можна почати розмітку самої підлоги.
Пристрій теплоізоляції
Найважливішим етапом робіт є теплоізоляція поверхні. Якісно виконана теплоізоляція дасть можливість мінімізувати теплові втрати, при цьому істотно заощаджується електрична енергія.
Теплоізоляція
При виборі теплоізоляційного матеріалу слід враховувати наступні фактори:
- для приміщень на першому поверсі, лоджії і балкона краще всього використовувати найбільш ефективні та масивні утеплювачі – за типом коркової підкладки або екструдованого пінополістиролу 20-50 мм;
- для приміщень другого та більше поверхів, які мають хороше утеплення стін і обладнані склопакетами, в якості матеріалу для теплоізоляції можна використовувати пенофол. Він випускається в рулонах. Завдяки спеціальному легкому шару з найтоншої фольги, пенофол показує відмінні теплопровідні показники. Викладати його легко. Робиться це за допомогою самоклеючого шару матеріалу.
Будівельним скотчем здійснюється закладення стиків. Потім покриття бетонується. Для того щоб створити якісну бетонну стяжку при подальшому монтажі електричного типу підлоги, треба покласти особливу армуючу сітку на ізоляційний шар.
Облаштування теплої підлоги електричного
Укладання теплої підлоги
Установка електричної теплої підлоги своїми руками потребу в точному проходженні керівництву. Кабель уважно укладають по розмічальних лініях. Категорично не можна перегинати його. До сітки армування кабель кріпиться за допомогою кліпс або ж особливої стрічки. Викладка здійснюється за позначеним контурах. Мати при укладанні нарізають таким чином, щоб кабель був цільним, а відокремлювалася тільки основу. За допомогою особливої стрічки мати кріпляться на термоізоляції.
З термодатчиком і силовим кабелем з’єднаються нагріваючий кабель тільки на прямому місці. Область приєднання накривається гофрованою трубою, а потім викладається між кабелями. Далі слід випробувати опір кабелю. Здійснюється це шляхом підключення до терморегулятора.
Перед тим як під’єднати підлогу слід відключити в приміщенні електрика. Попередньо необхідно провести тестування нагрівальної системи та її випробування у різних температурних режимах.
Стяжка підлоги

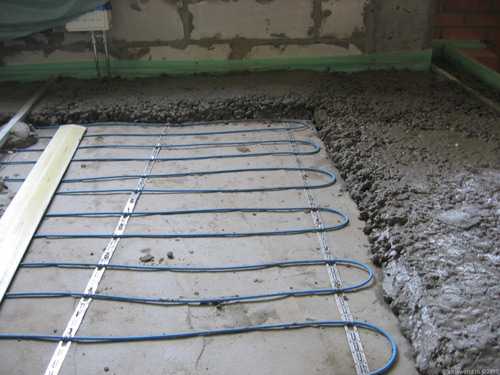

Укладання електричної теплої підлоги своїми руками передбачає закриття його стяжкою. Для цього необхідна бетонна суміш. Для самостійного використання рекомендується придбати спеціальну суміш. На її упаковці буде зазначено, що вона призначена для даних заходів. Суха суміш розводиться згідно інструкції. Товщина стяжки варіюється від 4 до 5 див.
Стяжка підлоги
Маса розподіляється шпателем зверху нагрівальних елементів. Слід ретельно проконтролювати, щоб суміш була укладена під тілом кабелю без кишень повітря. Інакше нагрівання буде неякісним. Готова стяжка потребує повному висиханні. Після цього здійснюється укладання підлогового покриття. Технологія залежить від використовуваних матеріалів.
Розрахунок теплої підлоги
Для чіткого розуміння необхідної потужності електричного теплого статі слід враховувати ряд параметрів:
- роль теплої підлоги – якщо це єдине джерело тепла, то знадобиться на квадрат 220 Вт, а в разі потреби в додатковому комфорт на досить м2 – 150 Вт;
- розташування і призначення приміщення – у ванних і спальнях зазвичай беруть 180-200 Вт/м2, у вітальні – 150 Вт/м2, але якщо в ній є 2-3 зовнішні стіни, то краще зупинити свій вибір на більш потужному варіанті;
- тип приміщення, що знаходиться внизу – коли там знаходиться інша квартира, то підійде і розрахункова потужність, але якщо це приміщення без опалення, то крім толстого теплоізоляційного шару потрібен тепла підлога з великою потужністю.
Важливо! Після того як проведено всі роботи і підключена електрика, тепла підлога перевіряється на працездатність. Не можна включати його відразу на повну потужність. Робити це можна через півмісяця/місяць.
Тепла підлога своїми руками
dovidkam.com
Електричні теплі підлоги своїми руками – монтаж і підключення пристрою
Зміст:
- Підготовчі роботи ?
- Монтаж ?
- Переваги і недоліки ?
- Розрахунок теплої підлоги ?
- Ціна ?
Електрична тепла підлога досить просто змонтувати. Таку процедуру можна без проблем виконати самостійно. Існує кілька підходів чи способів встановлення такого опалення.
Найпоширеніші з них:
В шар стяжки, нагрівальні елементи укладаються при необхідності якісного вирівнювання підлоги і твори теплоізоляційних робіт у відремонтованому приміщенні.
Поверх стяжки, викладають складові при обладнанні теплого шару під плиткою. Це актуально в санвузлі або на кухні.
При укладанні сучасних матеріалів на підлогу, добре зарекомендувала себе плівка з теплоэлементами прямо під підлогове покриття.
Всі ці способи відрізняються один від одного. Вибір підходу залежить від типу кімнати і поточної ситуації. Наприклад, для обігріву ванної кімнати, лоджії, кухні та інших кімнат добре підійде укладання в стяжку.
Під систему теплої підлоги необхідно укласти шари гідроізоляційного та теплоізоляційного матеріалу, над системою – виконується стяжка, шар якої не повинен бути широким. У разі, коли підлоги вже утеплені або зроблена якісна теплоізоляція нижнього приміщення, можна обійтися без стяжки.
Тоді, система опалення підлоги укладається під плитку. У житлових приміщеннях, при настилі ламінату або лінолеуму, і в разі якісного і рівної підлоги, припустимо обладнання нагрівальних складових під саме покриття. Часто, такий варіант називають плівковим теплою підлогою.
Підготовчі роботи
Складові електричного обігріву поверхні продаються у вигляді кабелю або готової сітки. Після придбання всіх матеріалів можна приступати до підготовчих робіт.
В першу чергу, варто перевірити роботу всієї нагрівальної конструкції, поки вона не змонтована і не підключена.
До основним підготовчим етапам відносять:
Монтаж
Схема монтажу теплої підлоги в стяжку
Для обладнання електричного підстави з нагріванням не потрібно спеціальних інструментів і матеріалів.
Серед самого необхідного зазначають:
Сам монтаж підлоги нескладний. Починається він з установки термодатчика для подальшої регулювання температури.

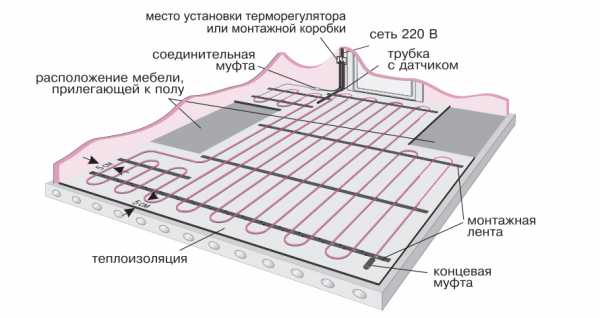

Схема укладання
Покрокове керівництво:
Підключення електрики до системи і регулятору проводиться у суворій відповідності з інструкцією. Всі роботи виконуються при відключеній мережі живлення і дотримуючись маркування кабелів для вибраного типу електричного статі.
Додаткові дроти для заземлення потрібно під’єднати до захисної клемі.

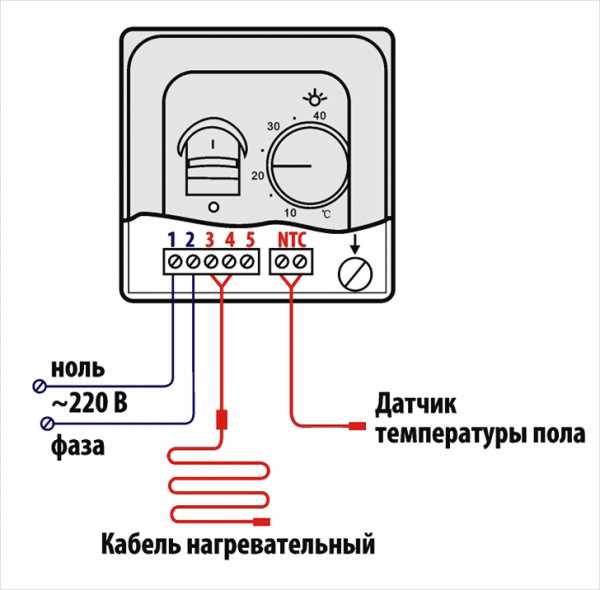

Схема підключення:
Переваги і недоліки
Для всіх видів реалізації теплого підстави можна виділити загальні позитивні і негативні якості.
До переваг відносять:
Негативні моменти:
Розрахунок теплої підлоги
Одним з головних параметрів при проектуванні теплого електричного заснування в приміщенні є його потужність. Для різних кімнат, вимоги до неї різні, наприклад, для ванної – 180-190 Вт на квадратний метр, для спальні або вітальні – 100-150 Вт на кв. м, для балкона – 200.
Для визначення результуючої потужності необхідно помножити необхідний середній коефіцієнт на корисну площу кімнати (без урахування площі під стаціонарної меблями).
Варто врахувати, що реалізована потужність статі буде безпосередньо пов’язана і з витратами на його експлуатацію, оскільки такий обігрів збільшить енергоспоживання. Наприклад, підлога потужністю 150 Вт на кв. метр на площі 10 кв. метрів при роботі по 8 годин на добу в місяць буде споживати 360 квтг.
Отже, оплата споживання електричної енергії зросте приблизно на 900 рублів.
Ціна
Ціни на придбання електричної теплої підлоги на основі залежать від вибраного типу компанії виробника.
У середньому, можна визначити наступні цінові діапазони:
У загальному випадку ціна залежить не тільки від вибраного типу установки теплої підстави на електриці, але і від багатьох інших чинників:
Для прикладу, розрахуємо загальну вартість статі для кожного типу установки розглянутого підстави. При розрахунках врахуємо придбання якісних європейських матеріалів, витрати на установку, придбання високотехнологічних регуляторів.
Виходячи з вищевикладеного, та в розрахунку на 5 квадратних метрів поверхні, отримаємо такі ціни:
dovidkam.com
Тепла плівкова підлога своїми руками
Плівкові системи обігріву підлоги з’явилися на ринку не так давно, але вже широко застосовуються для обігріву приміщень різного призначення. Головними достоїнствами таких систем вважаються простота і зручність установки, не залежно від типу підлогового покриття (різних видів лінолеум, ламінат, ковролін, або плитка), можливість проведення демонтажних робіт та подальшого використання.
Перед купівлею комплекту необхідно розрахувати, яка кількість термоплівки потрібно для обігріву приміщення. Розрахунки виробляються, грунтуючись на тому, що плівкою покривають всю поверхню підлоги, а лише ту, де не буде встановлена меблі, що повинно скласти приблизно 70-80% від всієї площі приміщення. Враховуючи тип фінішного підлогового покриття, згідно з правилами пожежної безпеки, слід підбирати термоплівку, потужність якої не перевищує 150 Вт. Можливе використання системи потужністю 220 Вт в заміських будинках або квартирах, розташованих на першому поверсі. При цьому потрібно пам’ятати, що температура нагрівання плівки не повинна бути вище 45 градусів.
Встановити плівкова підлога зможе кожен, для чого необхідно уважно прочитати інструкцію по установці системи і керуватися нею при виробництві монтажних робіт.
Щоб встановити теплий плівковий підлогу своїми руками, знадобиться комплект, що складається з термоплівки, набору ізоляції сполучних проводів, контактних затискачів та інструкції. Додатково необхідно придбати:
- датчик температури;
- терморегулятор;
- тепловідбивний матеріал: при укладанні підлогових покриттів рулонного типу використовується металізована лавсанова або поліпропіленова плівка, для паркетної дошки, ізолон ППЕ, технічна пробка;
- поліетиленова плівка;
- скотч двох — і односторонній;
- листи ДВП або оргаліт (при монтажі термоплівки під м’яке підлогове покриття).
Установка теплого плівкового підлоги
Перш ніж почати монтажні роботи, необхідно визначити місце розташування терморегулятора, а також скласти схему монтажу. Потім можна приступити до підготовки поверхні основи, яка полягає в її вирівнюванні і ретельному видаленні забруднень з використанням промислового або звичайного побутового пилососа. Після цього слід застелити теплоізоляційний матеріал по всій площі приміщення. Щоб уникнути зсуву або розповзання полотен, їх стики скріплюються скотчем. На слизькій поверхні основи термоізоляцію можна зафіксувати клеєм.
Поділ термоплівки на смуги проводиться за допомогою ножиць по лініях, позначених спеціальною розміткою.
Нарізані полотна плівки розміщуються на підлозі згідно з раніше складеної схеми, мідна смуга при цьому повинна бути звернена вниз, а контакти направлені до стіни з терморегулятором. Потім слід зафіксувати плівку скотчем на поверхні термоізоляційного матеріалу.
Установка датчика температури здійснюється за допомогою кріплення скотчем до гріючої поверхні плівки, як можна ближче до терморегулятора. Датчик слід розміщувати в зоні з найменшим передбачуваним навантаженням. На поверхні тепловідбивного покриття необхідно вирізати невелике поглиблення для датчика, щоб уникнути утворення нерівностей підлоги.
Потім необхідно встановити терморегулятор в безпосередній близькості від вже наявної електропроводки. Він повинен розташовуватися поряд з розеткою таким чином, щоб не ускладнювати подальшу розстановку меблів, кухонного гарнітура або побутової техніки.
Уклавши проводи у відповідності зі схемою підключення, провести паралельне з’єднання полотен термоплівки в ланцюг. При монтажі використовується проведення двох кольорів. Розташовувати проводи слід таким чином, щоб була можливість приховати їх під плінтусом. Дроти можуть дещо ускладнити монтаж фінішного покриття. Щоб цього не сталося, їх можна приховати в тепловідбивному шарі, підрізавши його, і потім заклеївши клейкою стрічкою.
Підключення термоплівки до проводки проводиться за допомогою контактних затискачів, які кріпляться на краях мідної смуги. Всі точки підключення проводів і місця розрізу мідної смуги з протилежного боку ретельно ізолюються. Після чого слід підключити до терморегулятора температурний датчик, не забуваючи ізолювати його.
Після того, як електрична ланцюг плівкової підлоги змонтовано та обладнано заземлення фольгованим скотчем, необхідно провести тестування системи. Якщо монтаж проведено правильно, то вся поверхня термоплівки повинна нагріватися рівномірно протягом декількох хвилин. При цьому контакти, місця з’єднання проводів не повинні нагріватися і іскрити.
Відключивши систему від мережі, всю поверхню термоплівки слід застелити поліетиленовою плівкою, фіксуючи місця стиків смуг і її краю скотчем.
Поверхня готова до настилу фінішного покриття, якщо в якості такого буде використовуватися ламінат. Якщо планується використання ковроліну або лінолеуму, то необхідно укласти шар водостійкої фанери, оргалита або ДВП, а на завершення — покриття.
Особливості монтажу
Поверх термоплівки укладається монтажна будівельна сітка з пластику або скловолокна вічком 20-40мм. Сітка кріпиться по всьому периметру до основи підлоги саморізами, щоб зафіксувати укладені шари. Будьте уважні, не пошкодите токонесущий контур і покриття термоплівки. Знову проведіть тестування системи.
Тепер необхідно залити рівномірний, ледве закриває монтажну сітку шар фіксує піщано-цементної стяжки. Після остаточного висихання стяжки і проведення чергового тестування працездатності системи обігріву слід укладати плитку. Провід, що з’єднує терморегулятор і датчик температури, обов’язково розміщуйте безпосередньо під плиткою.
Системою обігріву можна буде користуватися після закінчення як мінімум 20 днів з дня встановлення керамічної плитки для підлоги.

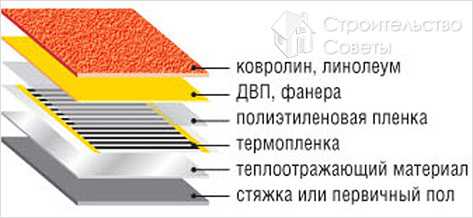

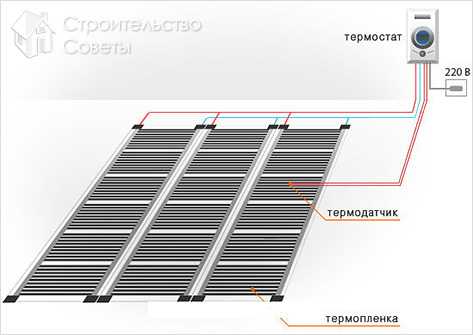

Схеми монтажу плівкового підлоги під різні види підлогового покриття:
bud-porada.in.ua
