Теплица из своими руками из металла – Теплица из профиля своими руками

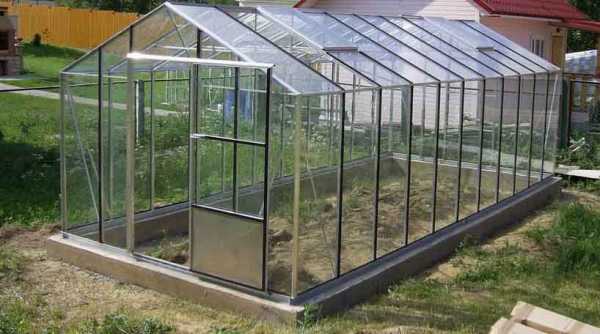

Наиболее популярным является проект теплицы из уголка в виде домика с двускатной крышей.

Этапы работ:

• Изготавливают чертеж теплицы, производят расчет размеров и количества отрезков из уголка.
• Нарезают заготовки – 4 шт., равные длине строения, и 4 шт., равные его ширине.

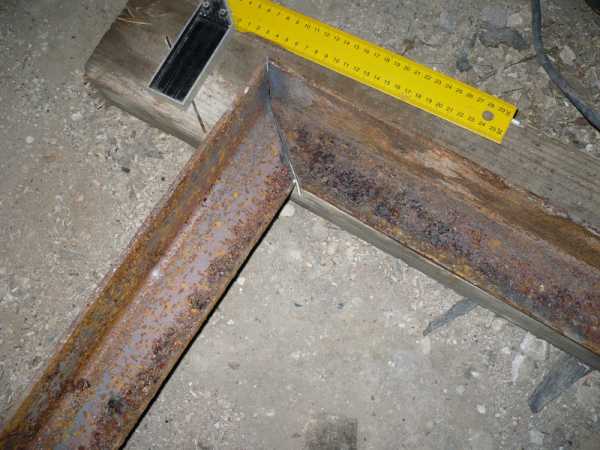

• Изготавливают 2 рамы – нижнюю и верхнюю. Для этого одна полка на торце уголка отрезается под углом 45°, что позволяет соединить две заготовки под прямым углом.

• Нарезают заготовки на крышу теплицы и сваривают их. В готовом виде отрезки должны образовать треугольник с прямым углом вверху. Для усиления треугольников примерно на половине их высоты приваривают усиливающую перемычку из полосы или прута.
• Количество треугольных элементов должно быть таким, чтобы их можно было расположить с интервалом в полметра.
• Сваренные треугольники прихватывают к верхней обвязке, а затем приваривают их.
• Заготавливают вертикальные стойки. Их количество равно количеству треугольных элементов. Стойки приваривают к нижней обвязке таким образом, чтобы они полностью совпали с расположением треугольников.
• Верхнюю обвязку с приваренными треугольниками монтируют на нижнюю обвязку с приваренными вертикальными стойками, прихватывают.

• На вершины треугольников наваривают уголок, служащий коньковым элементом.
• Усиливают прихватки, прочно соединяя сваркой все узлы конструкции.
• Изготавливают обрамление для форточки, которое прихватывается, а затем приваривается к торцевому треугольнику.

• По форме обрамления нарезают заготовки для форточки, сваривают их. К обрамлению и форточке приваривают элементы навесов.
• Дверь изготавливают в небольших теплицах с одной стороны, в крупногабаритных – с двух. Нарезают заготовки для обрамления, приваривают их к уголкам торцевой стенки. В соответствии с размерами обрамления изготавливают дверь. К обрамлению и двери приваривают части навесов.

Изготовление тепличного каркаса из алюминиевого уголка

Уголок из алюминиевых сплавов имеет небольшой удельный вес, поэтому теплицы с каркасом из такого материала устанавливаются на утрамбованный грунт без сооружения фундамента. Сваривать алюминиевый профиль можно с помощью обычного сварочного инвертора с применением электродов, покрытых специальными составами, типа ОЗА, ОЗАНА, ОЗР.

В связи со сложностями, возникающими при сварке алюминиевого углового профиля, для сборки каркаса чаще используют болтовые соединения.

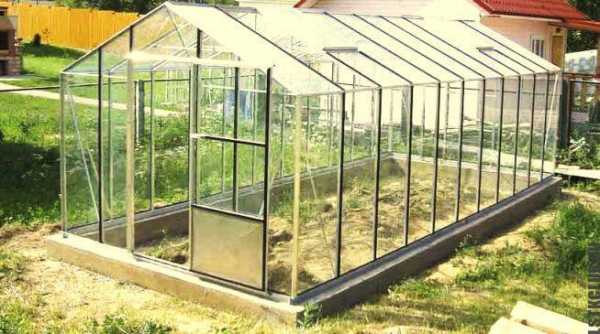

Остекление теплицы из уголка

Несмотря на наличие новых материалов, для многих стекло – оптимальный вариант заполнения проемов теплицы.

Причина этого – не только приверженность традициям, но и очевидные преимущества материала, перекрывающие его недостатки, основной из которых – хрупкость. Плюсы стекла:

• Высокая светопроницаемость, благодаря которой преимущества дневного освещения используются практически полностью. Прозрачность со временем не утрачивается.
• Невосприимчивость к химически активным компонентам – удобрениям, различным химикатам, используемым в садоводстве, моющим составам.
• Устойчивость к агрессивным биологическим факторам и ультрафиолету.
• Стабильность размеров при температурных перепадах.

Самый простой способ закрепить стекло на рамах теплицы из уголка, который легко осуществить своими руками, – зафиксировать его на силиконовом герметике. Стекло вырезают так, чтобы его линейные размеры были на 5-6 мм меньше линейных размеров проема. Герметик наносят по периметру оконного проема или пятнами. Стекло плотно прижимают к уголку. Такой способ обеспечивает очень прочное крепление, единственный недостаток которого – невозможность снимать стекла на зиму. Вариант съемного крепления – фиксация с помощью уголков с резиновыми вставками, которые прикручивают к раме.

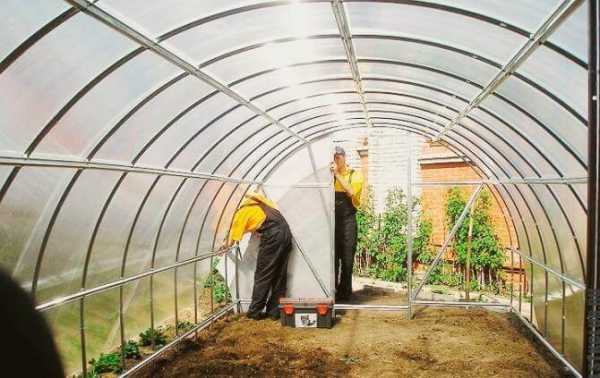

Покрытие теплицы поликарбонатом

Все большую популярность приобретает достойная альтернатива стеклу – сотовый поликарбонат.

Для удобного монтажа листов сотового поликарбоната на крышу и стены теплицы разработаны специальные элементы:

• Н-образные – служат для соединения листов;
• П-образные – предназначены для защиты торцов от попадания воды и грязи;
• угловые – помогают соединить листы в углах.

Основные правила монтажа поликарбоната на теплицу из металлического уголка:

• соты должны располагаться строго вертикально;
• листы необходимо располагать лицевой стороной, имеющей дополнительную защиту от ультрафиолета, вверх;
• крепление полкарбоната к угловому профилю осуществляется с помощью специальных термошайб – метизов с герметизирующей прокладкой, которая обеспечивает плотный прижим листов к уголку.

Внимание! При сверлении поликарбоната под саморезы используют сверло с диаметром, большим, чем диаметр самореза. Это связано с большим коэффициентом термического расширения, присущим сотовому поликарбонату.

www.navigator-beton.ru

Металлическая теплица из уголков своими руками

Доброго времени суток друзья, я рад видеть вас на блоге «построить дом». Надеюсь, что вы разобрались и создали своему ребенку шведскую стенку у себя в доме, о которой я писал в прошлой статье. Сегодня я хочу рассказать как делается теплица из уголков своими руками.

Самодельные теплицы

Впереди нас ждет жаркое лето, по которому мы уже соскучились. И мы должны провести его с максимальной отдачей и пользой для самих же себя и своих детей. Чтобы меньше быть во власти выкрутасов природы и вырастить на своем садовом участке красивые цветы или же получить прекрасный урожай овощей, нам без теплицы просто не обойтись.

Думаю, что многие из вас смогут смастерить самодельную теплицу, с помощью зубила, молотка и какой-то матери (шутка). Особо золотые руки здесь не нужны.

Теплица с размерами 6,0 на 2,5 м выполненная в виде металлического застекленного (либо пленка) каркаса и устроенная на цоколе из бетонных блоков – вот что нам нужно чтобы получить хороший урожай к зиме.

Основание — не маловажная часть теплицы

Основанием цоколя нам будет служить ленточный бетонный фундамент мелкого заглубления МЗФЛ (т.к. теплица легкая). В принципе, вполне подошел бы и столбчатый фундамент с ростверком из бруса, или даже фундамент из шлакоблоков, но уж как привыкли.

Отливать его следует непосредственно в траншею (с установленной над ней опалубкой), правильно уложив в нее и перевязав арматуру вязальной проволокой.

На заметку: по поводу новомодной стеклопластиковой арматуры, специалисты поделились на два лагеря: одни строго за, другие против. И у тех и других в арсенале есть убедительные аргументы. Но в каждом строительстве есть множество нюансов, и в отношении фундамента теплицы нет ничего страшного в применении стеклопластиковой арматуры, зато есть очевидные плюсы — возможность загрузить ее в собственную машину (экономия на доставке), и простота нарезки.

Соответствие цемента и песка в растворе делаем 3 к 1 либо 4 к 1 по объему. Опалубку над землей не обязательно делать высокую — вполне хватит и 20-30 см., а остальной цоколь можно доложить из блока (но опять таки задайте себе вопрос — нужен ли вам высокий цоколь?).

После полного затвердевания раствора выкладываем по периметру фундамента первый ряд блоков (обвязка). Начиная следующий ряд, в одной из любой стенок теплицы, оставляем для двери проем. Во время кладки необходимо постоянно проверять правильность и вертикальность углов.

Для прочного крепления углов обвязки в цоколь заделываем штыри или пластины. Поверхностную часть цоколя выравниваем слоем раствора, создавая уклон во внешнюю сторону для слива воды.

Некоторые ставят теплицы прямо на землю, без всякого фундамента — это может быть актуально при дуговых легких конструкциях закрываемых пленкой. Но лично я сторонник капитальных конструкций, а не «картонных домиков» готовых завалиться при первых сильных порывах ветра. К тому же рассматриваемый вариант можно приспособить и под зиму. Чтобы теплица была зимней нужно устанавливать стеклопакеты/поликарбонат потолще, ну и конечно добавить отопление, можно даже за счет биогазовой установки. Грунт зимой должен прогреваться, ведь зимы у нас суровые.

Металлический каркас теплицы

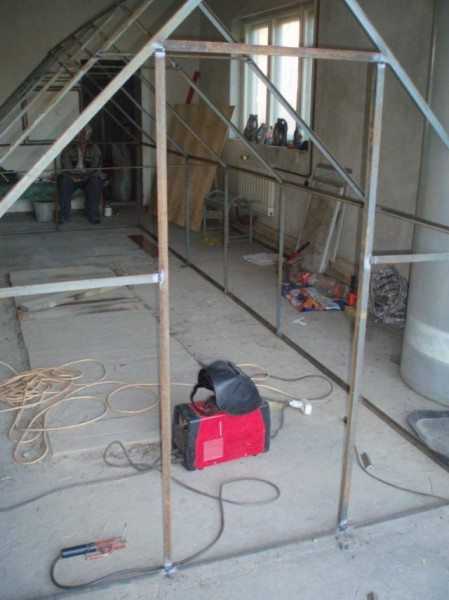

Каркас теплицы свариваем из металлических тавров и уголков. Он состоит из стеновых рам, которые необходимо усилить промежуточными подкосами и стойками. Двускатная крыша основана стропилами и коньковым уголком. Жесткость теплицы на металлическом каркасе придают потолочные раскосы и ветровые связи.

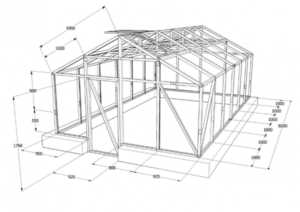

Чертежи каркаса теплиц:

На заметку: зскиз теплицы не обязательно самим рисовать во всех деталях (это все таки не дом). Если найдется фото, хотя бы приблизительно подходящее под ваши параметры теплицы – используем их. Надо только внести свои пометки относительно размеров, желаемого материала и характера самодельной отопительной системы, если она предусмотрена. Если же есть желание «поизголяться» и нарисовать каркас во всех деталях, новичку проще будет воспользоваться бесплатной Гугловской программой sketchup.com (в сети есть хорошие уроки как ей пользоваться).

Как сделать вентиляцию

Во фронтонах для вентиляции металлической теплицы предусмотрены приоткрывающиеся оконные рамы. Ту же роль и исполняет двустворчатая дверь – из нижней и верхней независимо открывающихся створок. Рама каждой створки сварена из уголков 35 на 35 мм. Положение открытой оконной рамы я фиксирую винтом, зажав шток во втулке механизма фиксатора.

Монтаж теплицы

Сборку и монтаж металлической теплицы, сделанную своими руками, выполняем после окончания всех сварочных работ. Зачищаем болгаркой сварочные швы, обезжириваем, покрываем всю конструкцию теплицы грунтовкой и прокрашиваем.

Остекление или сотовый поликарбонат

Остекление металлической теплицы выполняется с использованием резиновых уплотнителей, оконной замазки либо герметика. Внутренние размеры металлических рам из уголков должны быть на 5-8 мм больше линейных размеров стекол. Дополнительно зафиксировать стекла в рамах можно и отрезками уголков с резиновой вставкой при помощи винтов, привертываемых к раме.

Однако у стекло есть недостаток — они бьются. Многие стали применять более современный материал — сотовый поликарбонат, который пропускает свет не хуже стекла. Он тоже хрупкий, но в случае повреждения не образует осколков и его легко отремонтировать/заменить. К тому же он дешевле стеклопакета.

Очень хороший вариант — это комбинировать стекло с сотовым поликарбонатом. То есть делать стенки теплицы из стекла, а кровлю — из поликарбоната.

Вот в принципе и все что хотелось рассказать про металлическую теплицу которую не так сложно сделать своими руками. Если понравилась статья — поделитесь ей. В следующей статье мы с вами будем обустраивать нашу теплицу. Ведь чтобы она давала нам хороший урожай, надо еще и грамотно оформить внутри грядки и проходы. Всем благ, и низкий поклон тем кто поделился статьей.

odnastroyka.ru

Сварка теплицы своими руками из металлических профильных труб

Вопрос, как сварить теплицу, интересует многих дачников и других владельцев земельных участков. Принцип сварки домашней и промышленной теплицы одинаков. Разница может быть в материале и степени усиления конструкции в зависимости от размера.

Преимущества сварных конструкций

Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабляется, и теплица теряет форму. К остальным преимуществам относится:

• сваренная теплица из профиля обладает большим запасом прочности независимо от габаритов и веса конструкции. Сечение квадрата 20 мм способно выдержать сильные нагрузки при ветре и снеге;
• профильные трубы обладают большей площадью при сваривании, поэтому достаточно просто надежно проварить шов, и не варить ребро жесткости для дополнительного укрепления стыка.
• при проведении сварки, с учетом деформаций, при нагреве и соблюдении диагоналей, теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущество профилей и соединения деталей сваркой делают возможным изготовление теплиц любых размеров и конфигураций. Надо лишь правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.

Важные пункты

Сварка должна выполняться в защитной одежде, перчатках. Глаза и лицо защищают сварочной маской или щитком.

Все основные детали варятся в нижнем положении. Для лучшей жесткости стыки после сварки можно закрепить, приварив стальную косынку с внутренней стороны. Такой способ позволяет надежно закрепить детали даже при некачественной сварке основных стыков.

Обязательно надо следить за соосностью стоевых деталей, устанавливать первые по уровню и надежно закреплять их распорами.

Все элементы теплицы варятся качественными электродами для конструкционных сталей. Лучше применять АНО-24 или МР-3 диаметром 3 мм. Качественно и надежно выполнив весь цикл работ, вы получаете возможность выращивать любимые овощи или цветы даже в небольшие морозы.

Критерии выбора профильной трубы

Выбор профиля для сварки зависит от финансовых возможностей и потребности в более надежной теплице, но основные правила одинаковы для всех.

Производятся окрашенные, оцинкованные и необработанные профильные трубы. Оцинкованный профиль обладает большим сроком службы и не подвержен коррозии. Это так, но не в случае соединения при помощи сварки.

При сварке цинк выгорает, и металл на стыке ослабляется. Ржаветь это место будет так же, как обычная необработанная труба. С окрашенными трубами то же самое, а цена таких изделий намного выше.

В случае сварки теплицы лучше использовать необработанный материал, а в дополнение купить банку грунта и покрасить металлоконструкцию после сборки каркаса.

При строительстве небольшой теплицы полки лучше приобретать размером поменьше. Для теплицы 6 м длинной, 2 м шириной и 2 м высотой вполне хватит трубы шириной 25 мм. Толщина стенок профиля – 2 мм. Это оптимальный вариант для небольших самодельных конструкций.

Важно. Перед выполнением всех работ, включая сварку, необходимо рассчитать количество профиля и расходных материалов, выполнив эскиз теплицы и определившись с ее габаритами.

Выбор формы конструкции

Самая распространенная и доступная форма теплицы – это домик с двухскатной крышей. Он легок в исполнении и не требует дополнительного оборудования и затрат при сварке.

Все работы по установке и сварке проводятся с применением ручного электроинструмента и сварочного оборудования. Но такой парник имеет меньшую полезную площадь внутренней части.

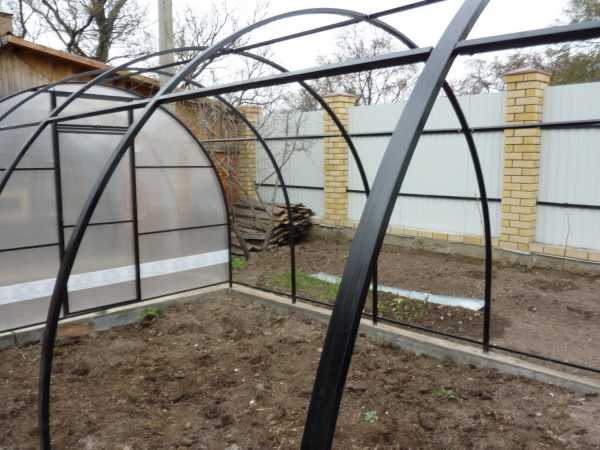

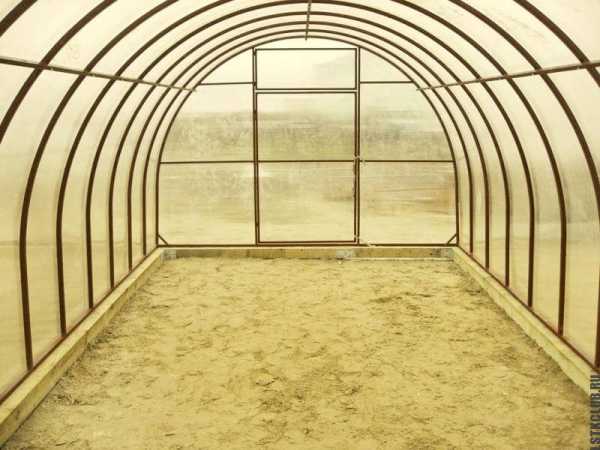

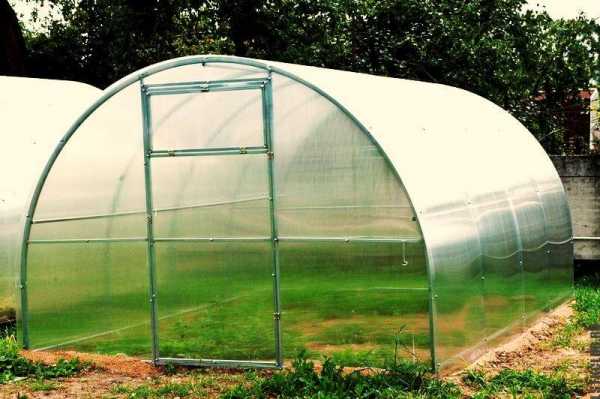

Поэтому наиболее подходящая форма – арочная. Но это более сложная конструкция, требующая применения вальцов или гибочного станка. Можно вести работы и ручным способом, но для этого надо найти отрезок цилиндра большого диаметра.

Профиль засыпают песком, что позволяет избежать деформации трубы. Затем его закрепляют посередине основы и загибают концы. Работа очень трудоемкая и не дает соблюдения размеров дуг.

Проще обращаться к специалистам, которые на вальцах за минуту сделают одинаковые арки. Но это потребует дополнительных затрат. Поэтому, когда делают теплицу своими руками, чаще всего выбирают форму домика.

Габариты и количество материала

Обязательно надо определиться с длиной теплицы, и рассчитать количество основных составляющих каркаса. Дуги необходимо устанавливать с промежутком не более метра.

При длине 6-ти м потребуется изготовить 7 дуг и обшить их перемычками для жесткости конструкции. Передняя стена должна быть оборудована дверью и форточкой, а задняя требует монтажа только форточки.

Это самая простая и надежная конструкция небольшой теплицы. Профильная труба в основном поставляется в отрезках по 6010 мм длиной. Стоит она достаточно дорого, поэтому стоит задача свести отходы профиля к минимуму.

Лучшим решением будет высота стоек 1070 мм, величина одного ската крыши 1120 мм, при угле наклона в 30 °. Такой способ позволит избежать затрат на покупку основной трубы.

На перемычки достаточно будет поставить 20-й профиль. Рассмотрим их количество. На крыше они закрепляют конструкцию в верхней части дуг и посередине каждого ската. На боку – по 2 с каждой стороны.

На тыльной части предусматриваем 2 перемычки. Передняя должна быть оборудована луткой и дверью. Исходя из этого, рассчитываем количество плетей вспомогательного профиля.

Теперь следует определиться с фундаментом. Если он делается бетонным, потребуются отрезки основного профиля для закладных деталей. В случае изготовления мобильной теплицы, потребуется закупить профиль для закрепления низа теплицы.

После закупки достаточного количества профиля и электродов для сварки, переходят к выполнению основных работ.

Подготовительные работы

Работа проводится в несколько этапов. Самым долговечным и надежным способом будет изготовление бетонного фундамента. Чтобы его сделать, по периметру надо выкопать траншею глубиной на штык лопаты.

Затем сделать небольшую песчаную подушку, разметить и забить в землю закладные под стойки. Потребуется приготовить бетонный раствор и уложить его в траншею.

Армировать фундамент нет смысла, главное сделать его с ровным, без больших перепадов и перекосов. При заливке следует обращать внимание на вертикальное положение закладных деталей.

Изготовление и установка стоевых деталей

Стойки для теплицы можно сделать из отдельных отрезков трубы, порезанных в размер и с зарезанными углами. Но лучше выполнить несложные операции и просто загнуть их из длинной плети. Для этого надо разметить середину плети, болгаркой сделать угловой вырез и согнуть трубу до нужного угла в 60 °.

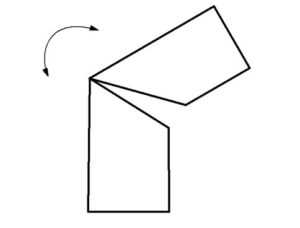

Затем отмеряют от краев профиля 1700 мм и выполняют вырезы. Загибают профиль вовнутрь до угла 30 °. Теперь остается проварить места вырезов.

При больших зазорах используют закладные из проволоки или электродов. При сварке надо обращать внимание на соблюдение диагоналей и правильное горизонтальное расположение всех плоскостей.

Для этого лучше выполнять сварку на ровной поверхности. Если деталь получилась с небольшим «пропеллером» – не беда, ее легко выровнять.

Далее выполняют сборку всех 7-ми основных деталей. Лицевая и тыльная деталь сразу делается с перемычками, форточками и дверью. Эти детали устанавливают первыми, закрепляя каждую на свое место и приваривая к закладным.

Первые стоевые детали должны выставляться строго по уровню, это позволит избежать перекосов всей конструкции теплицы. Выставив по строительному уровню или отвесу, их закрепляют с помощью временных распорок.

Сборка

Когда основные стойки теплицы закреплены, от лицевой стороны начинают устанавливать промежуточные стойки и обвязывать их ребрами жесткости. Для этого стоевые части приваривают к закладным в фундаменте. Нарезанными в размер деталями раскрепляют с предыдущей основной стойкой.

Теперь остается изготовить двери и форточки будущей теплицы. При этом надо обязательно оставить зазоры минимум 5 мм со всех сторон. Это обеспечит защиту от затираний при провисании петель.

Дверь и форточки устанавливают в лутки. Для соблюдения правильности установки и зазоров, надо раскрепить эти детали при помощи клиньев, и затем выставить и приварить петли. После чего приварить дверь и форточки.

На этом основные работы по установке теплицы из металлических профильных труб можно считать выполненными. Остается окрасить все трубы грунтовкой и зашить парник поликарбонатом или полиэтиленовой пленкой.

svaring.com

Устройство металлической теплицы своими руками на участке

Климат средней полосы России достаточно изменчив и ненадёжен, от него всегда можно ожидать поздних заморозков. Поэтому на наших садовых участках повсеместно можно встретить разнообразные теплицы, готовые защитить урожай от непогоды и создать прекрасные условия для хорошего его роста.

Преимущества теплицы

В теплице рассаду можно высадить раньше, не дожидаясь потепления на улице, и тем самым увеличить вегетационный период для высаженных там растений. Это, естественно, положительно сказывается на их урожайности. Кроме того:

• Хозяину теплицы не придётся мотаться в супермаркет или на рынок за огурцами или пучком петрушки, поскольку свежая зелень и овощи будут всегда у него под рукой.
• Любители разведения растений получат массу положительных эмоций и улучшат самочувствие.
• Выращенные своими руками растения будут гораздо полезнее для здоровья, поскольку не напичканы удобрениями и не подвергались химической обработке. В экологической безопасности собственной зелени можно не сомневаться.
• Теплица просто необходима для тех людей, которые любят разводить теплолюбивые растения и цветы.
• Рассада не пострадает от сильных ливней, порывов ветра или внезапных заморозков. Насекомым-вредителям также будет сложнее её повредить.
• Рассада, которая перекочевала из теплицы в открытый грунт, даёт урожай примерно на месяц раньше, чем при посадке непосредственно на открытую грядку.

Преимущества теплицы из металлических уголков

Теплицы делаются из разнообразных материалов и имеют массу конструктивных особенностей. Начнём с металлического уголка, как наиболее прочного варианта. Достоинства такого варианта заключены в следующем:

• Чрезвычайно прочный каркас из уголка способен выдержать до четверти тонны снеговой нагрузки на квадратный метр в зимний период.
• Конструкцию из уголков можно очень легко как собрать, так и при необходимости разобрать.
• Прочность материала позволяет делать из него просторные теплицы, применяемые для промышленного выращивания зелени.

Если собрать из металлического уголка теплицу своими руками, то выгода получится двойной, поскольку обойдётся она намного дешевле, а размеры её можно идеально подогнать к размерам выделенной для неё территории на своём участке. Если использовать для сборки теплицы не простой, а более универсальный перфорированный уголок (с просверленными по всей длине отверстиями), то он существенно облегчит и ускорит процесс монтажа теплицы.

Подготовка места под теплицу

Подыскивая для установки теплицы подходящее место, следует принимать во внимание определённые факторы.

• Освещённость. Здесь важно, в какое время года планируется использовать теплицу, возможно ли её затенение. Если это упустить, то придётся оборудовать в теплице дополнительное освещение, которое существенно поднимет стоимость её возведения и эксплуатации.
• Роза ветров. Желательно оградить парник от холодного порывистого ветра, чтобы меньше тратиться на её обогрев. Лучше всего высадить метрах в двадцати от теплицы живую изгородь, которая станет преградой для ветра.
• К теплице нужно организовать удобные подступы, чтобы проще было в ней работать: сажать, поливать, снимать урожай и т.д. Если теплица пристроена непосредственно к дому или расположена близко от него, то к ней можно подвести ветку отопления, согревающего дом.
• На месте возведения будущей теплицы следует выровнять грунт, чтобы её монтаж проходил максимально гладко. Кроме того, в ровном грунте теплицы излишняя влага не будет скапливаться с одной её стороны, а другая не будет страдать от пересыхания.
• С эстетической точки зрения не следует пренебрегать и внешним видом теплицы, чтобы она не вызывала негативные эмоции своим неряшливым видом.

Выбор размеров и формы теплицы

Тепличные конструкции могут иметь очень разные формы: прямоугольные, полукруглые, арочные, в виде буквы «А» и т.д. Форма теплица очень часто получается индивидуальной, в зависимости от фантазии её строителя и возможностей используемого строительного материала. Из металлического уголка можно создать любые формы, обладающие углами, такие как параллелепипеды или пирамиды. Однако полное отсутствие гибкости уголка не позволит добиться округлых форм. Размер определяется площадью отведённого под теплицу места, его освещённости и целей, для которых предназначается теплица.

При выборе размеров следует учитывать следующие моменты:

• Минимальная высота теплицы должна быть в коньке около двух метров, чтобы человек мог там разогнуться в полный рост.
• Чем выше теплица, тем стабильнее в ней микроклимат: днём большая теплица не так быстро прогревается солнцем, а ночью медленнее остывает. Температурный режим получается более стабильным, что для развития растений является благоприятным фактором.
• Обычно ширина теплицы находится в пределах 2-6 м. Ширина её складывается из количества грядок и ширины проходов между ними. Например, если в теплице будет две грядки метровой ширины и полуметровый проход между ними, то её ширина окажется примерно 2,5 метра.
• Дверь в теплицу можно сделать высотой 1,7 м при ширине 70 см.

Необходимые материалы для возведения теплицы
