Теплица с профильной трубы своими руками – Чертежи теплицы из поликарбоната своими руками из профильной трубы

Прочитай как мы с братом смастерили самодельную теплицу из профильной трубы

Так повелось, что со времен СССР каркасы всех теплиц на нашем приусадебном участке изготавливались из дерева. С древесиной работать сподручно и стоит недорого. Более того, повальный бум монтажа пластиковых окон надолго обеспечил дачников старыми деревянными рамами, которые и по сей день активно используются для возведения теплиц и парников.

Наше предыдущее сооружение было именно таким, но рамы со временем сгнили, конструкция просела, дверь из за деформации перестала закрываться, а некоторые стекла потрескались… Словом, прошлым летом встал вопрос об изготовлении новой теплицы и мы с братом решились на монтаж основательного металлического каркаса из профильной трубы.

Готовые варианты, которые предлагают производители нам не понравились. Конструкция из за тонкого профиля показалось слишком хлипкой — дунь и упадет. Решили делать своими руками. В данном материале я постараюсь детально описать этот процесс и приложить фотографии, которые удалось сделать в ходе ведения работ.

Подготовка к возведению теплицы

Для самостоятельного изготовления нам потребовалось:

1. Сварочный аппарат и инструмент, в т.ч. наша любимая болгарка. Очень советую хотя бы бегло прочесть эту статью >>>

2. На металлобазе была приобретена прямоугольная и квадратная профтруба:

40x40x3 длиной 6м в количестве 2 шт

40х25х3 длиной 6м в количестве 8 шт.

Там же через менеджера была организована доставка. Очень удобно. Заехал, оплатил и встречай материал на участке с накладной в оговоренное время. Цена вопроса с погрузкой и транспортировкой на расстояние 15 км составила 1200 р — это чуть меньше 10% от стоимости заказа.

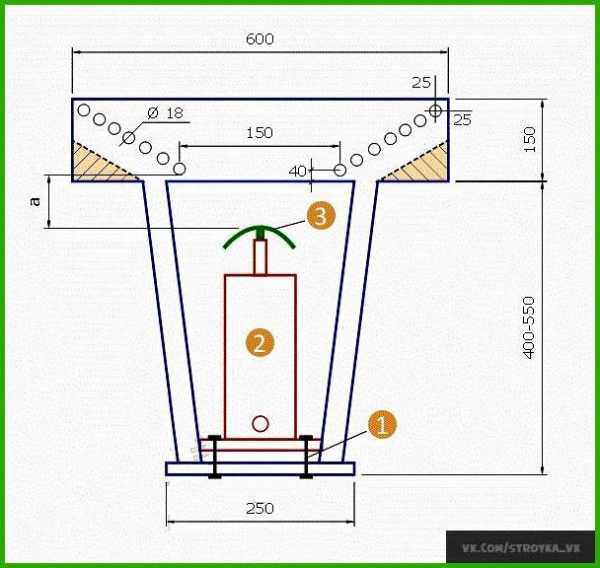

3. Самодельный трубогиб, который мы собирали в гараже. Дело двигалось довольно бодро и не так страшен оказался черт как его малюют. Как согнуть профильную трубу читайте здесь >>>

Некоторые металлобазы имеют оборудование для гибки и если вы предварительно рассчитали радиус, то можно согнуть трубу на оборудовании организации и обойтись без ручного трубогиба.

4. Уголки и П-образный профиль. Об это добро давно запинались в гараже и точное количество, которое нам потребовалось для ребер жесткости, дверей и форточек никто не считал. Можете самостоятельно прикинуть по фотографиям приведенным ниже.

Как правильно сориентировать теплицу на участке по сторонам света можно посмотреть здесь >>>

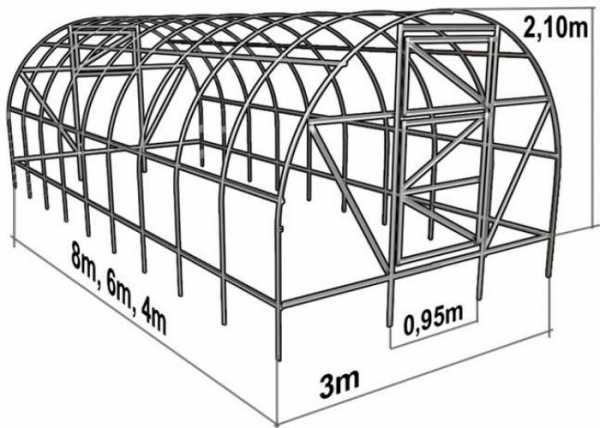

Высчитываем размеры и делаем чертеж

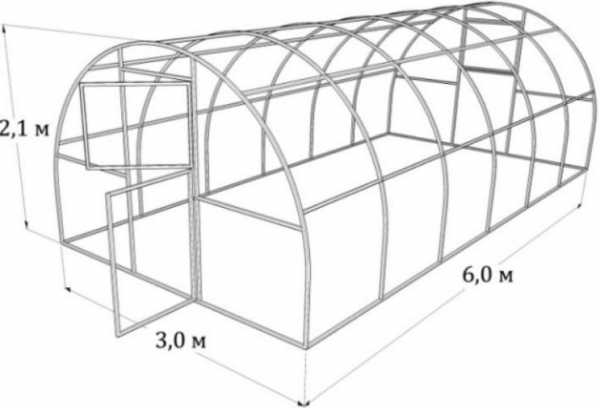

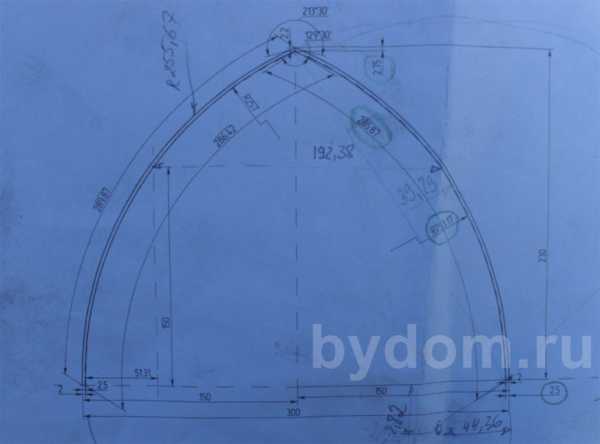

Вот распечатанный на бумаге чертеж из автокада. Но рекомендую вам выполнить расчеты и сделать схему самостоятельно, чтобы уверенно ориентироваться в ходе работ.

Угол на дуге мы скорректировали и в процессе он получился больше расчетного. Причина этого решения прозаична: с первой трубой перестарались и немного перегнули. Поскольку материала оказалось впритык и расхождение было некритичным, то остальные дуги гнули используя первую как шаблон.

Общий габарит теплицы 6 x 3 x 2.5 м также претерпел изменения. Труба 40-ка, которую мы использовали по длинной стороне теплицы почему то приехала длиннее заявленного размера (видимо на металлобазе режут с запасом в плюс) Вместо 6-ти метров, получили 6.15.

Несложный расчет показал, что поликарбоната с запасом хватит на этот размер и мы сделали теплицу немного длиннее.

Процесс изготовления и монтажа

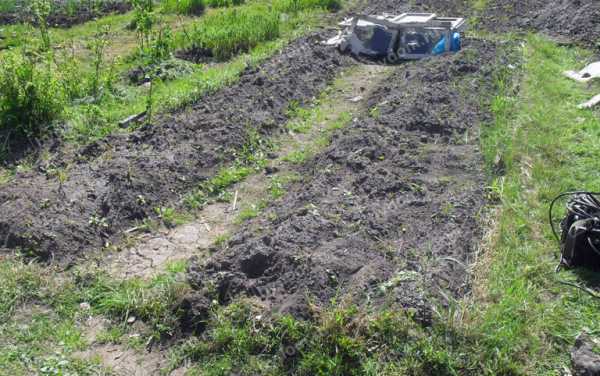

Ломать не строить и первым делом мы геройски разобрали старую теплицу и подготовили строительную площадку. На фото пятачок земли на котором нам предстоит совершить трудовой подвиг:

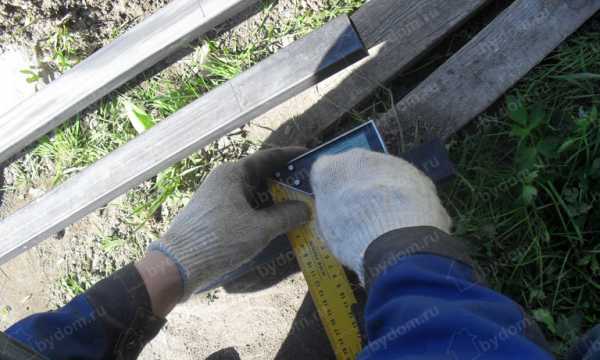

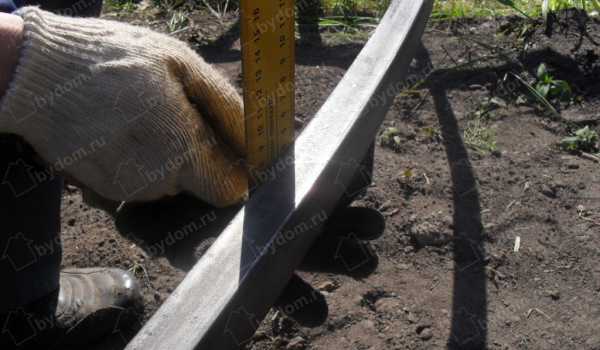

Полдня заняла подготовка материала. Размечаем будущие дуги, приводим их к единому размеру.

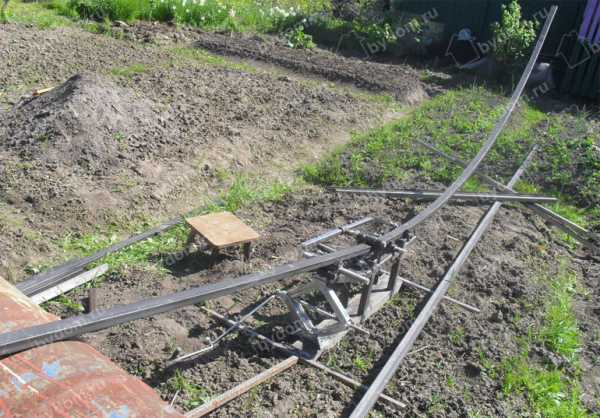

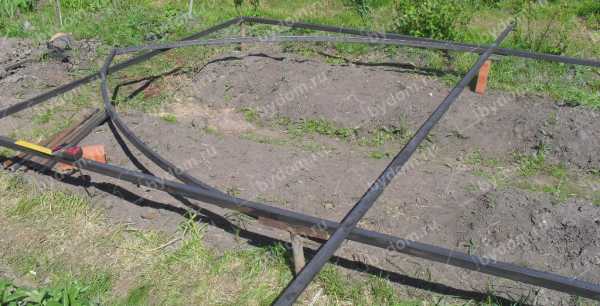

Прогоняем через трубогиб все трубы 40х25х3:

Идея использовать деревянный брус в качестве фундамента нам не нравится. Заливать бетонный как то перебор. Потому теплицу мы ставим на кирпичи и привариваем с специальным опорам — трубкам, которые остались от старой.

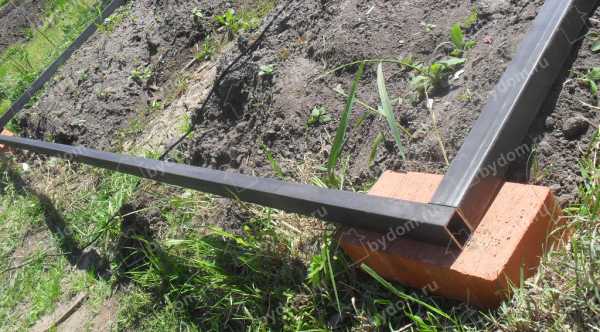

Выставляем основание. По длинной стороне идет труба 40x40x3, по ширине в целях уменьшения веса конструкции используем профтрубу такого же размера как на дугах: 40х25х3 (см. фото).

Сверяемся с уровнем, проверяем перпендикулярность углов, контролируем по диагонали через египетский треугольник 3:4:5 известный ещё со времен античности.

Расчехляем сварочный и варим горизонтальный и вертикальные швы. Основание готово — пошло дело!

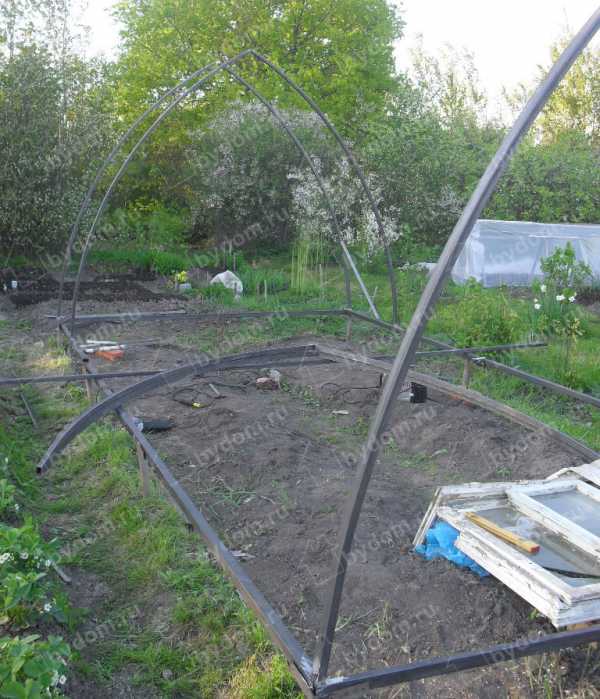

Складываем пополам гнутые трубы, чтобы получить арки с нужным углом. Для этого размечаемся:

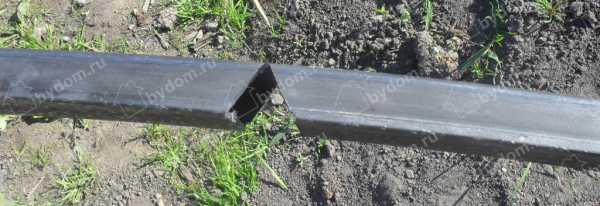

Вырезаем металл следующим образом:

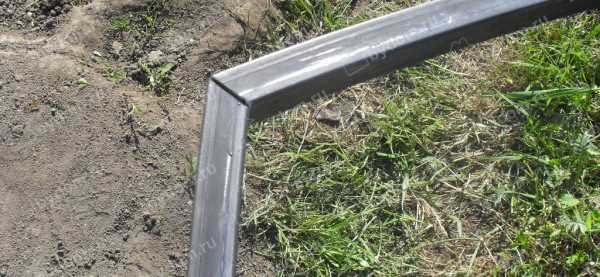

Далее сводим оба конца и прихватываем сваркой.

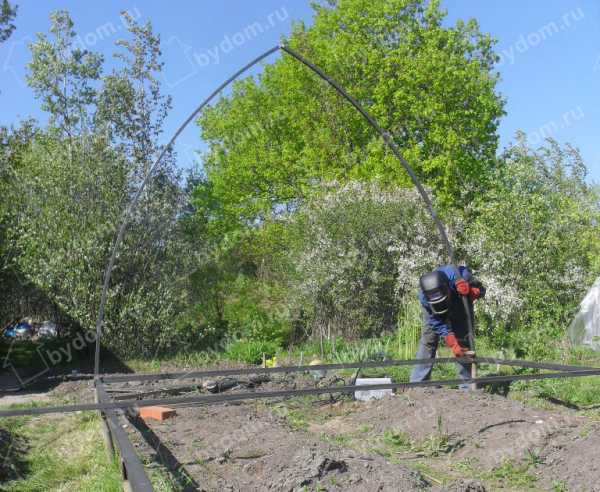

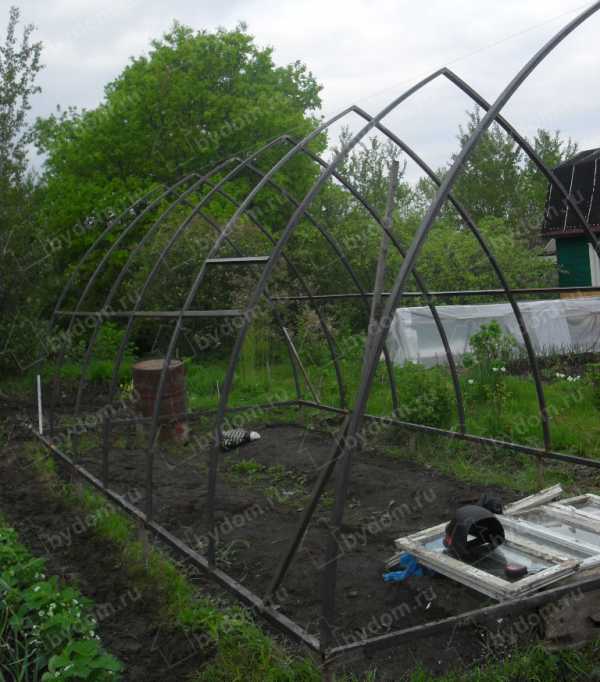

Пришло время самого сложного и трудозатратного этапа. Нужно ровно выставить и зафиксировать все арки. Высоту арок очень удобно контролировать с помощью рулетки прямо на только что изготовленном основании.

Стараемся расставить их таким образом, чтобы уложиться в допустимую погрешность и минимизировать отклонения размеров, которые неизбежно появились после этапа работы трубогибом. Используем уровень и отвес. Фиксируем первую арку:

На этом этапе мы поступили следующим образом. Выбрали две «эталонные» дуги и поставили их с торцов. Натянули по 2-м вершинам шнур и остальные выставляли согласно ориентиру. Поищите в интернете метод группового подбора (селективная сборка) для сборки машин и механизмов. Здесь используем аналогичный принцип. Если одна дуга «играет» вправо, то другую подбираем так, чтобы отклонение было влево.

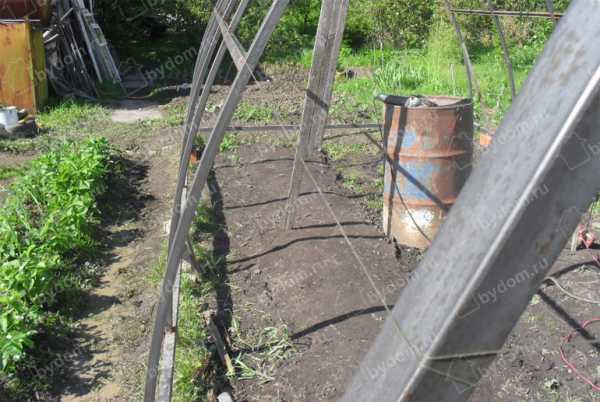

После того как закончили с дугами, свариваем продольные и поперечные ребра. Для первых тянем трос по уровню. В процессе устраняем погрешности всей конструкции — после этой процедуры каркас вашей теплицы должен выглядеть идеально. Сделать это довольно просто.

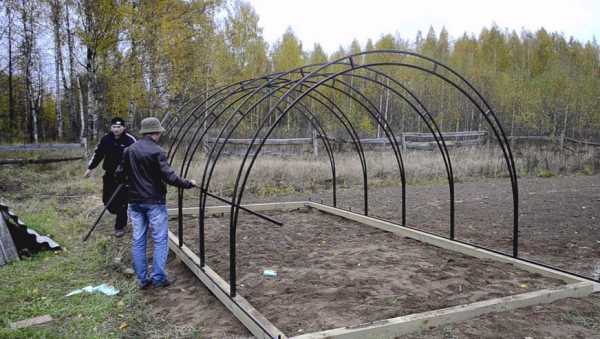

Один вставляет рычаг между двух элементов и со всей дури давит на дугу, геометрия которой неудачна. Второй фиксирует сваркой с ребром жесткости. Чтобы сделать фото этого процесса рук не хватило, но он должен быть понятен интуитивно.

Следующим шагом привариваем уголки на конек. В нашем случае можно было обойтись и без него, но все же решили сделать — так красивее и будет удобнее обшивать.

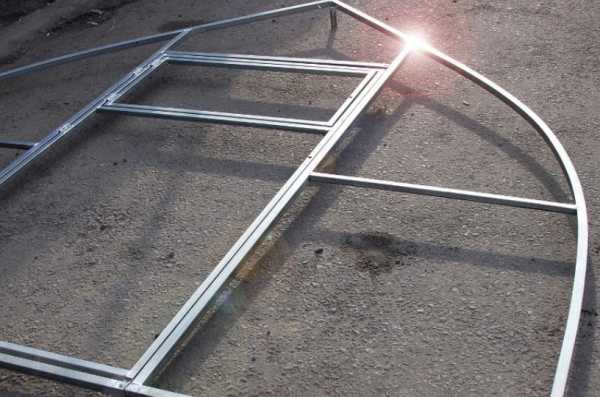

Варим ребра с торцов. Изготавливаем двери и форточки. Размеры дверного проема определили от балды на глаз. Ширину с запасом — так, чтобы было удобно ходить с двумя ведрами. Высоту исходя из роста самого высокого члена семьи, которым оказался автор этого бессмертного опуса.

Теперь наводим марафет. Проверяем все сварочные швы, зачищаем ржавчину, обезжириваем и красим. Краска — банальная серебрянка. Получаем следующий результат:

Привариваем петли, вешаем двери, форточки, защелки, ручки и прочую фурнитуру. На фото выше можно разглядеть будущую дверь лежащую горизонтально на бочке.

Обшиваем теплицу листами поликарбоната

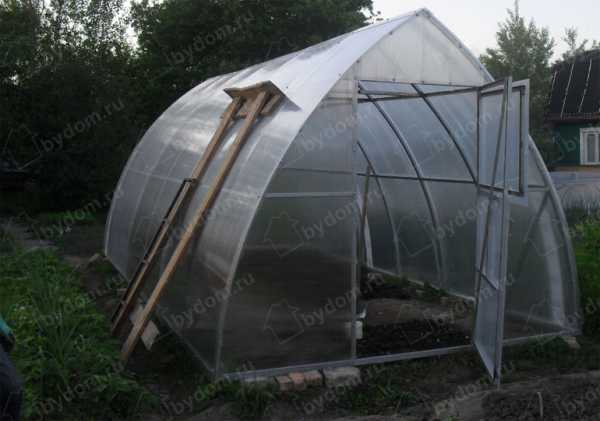

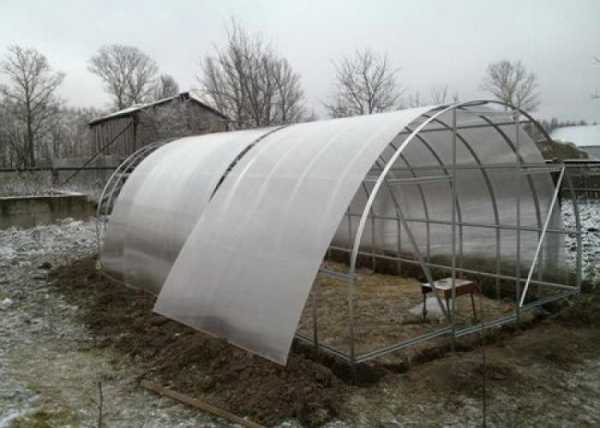

Итак, каркас готов! Дело за обшивкой. Очевидно, что теплицу нашей формы стеклом не покрыть. Остается пленка или поликарбонат. Выбираем последний максимальной длины (6м) и стандартной ширины 2,1 м. Монтаж производим на обычные кровельные саморезы. Про размеры этого покрытия и как его привезти так, чтобы не повредить читайте здесь >>>

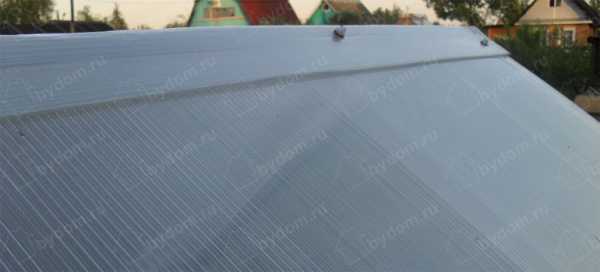

Материал легко согнуть вдоль ячеек. Пользуясь этим конек выполняем следующим образом:

Как надежно состыковать листы между собой

Если перефразировать, то вопрос будет звучать: как вставить листы поликарбоната в соединительный профиль, который предлагает производитель?

Если профиль длинный, то правильный ответ — никак. На youtube достаточно роликов, которые демонстрируют, что с короткими листами работать относительно комфортно и это действительно так. Но соединительный элемент очень неудобен в работе и становится бесполезен если нужно заправить длинный лист.

В интернете можно найти множество сомнительных советов на этот счет (смазать силиконом, протянуть предварительно шнур, нагреть и т.д.), но результат нигде убедительно не подтвержден.

Мы после пары неудачных попыток не стали мудрить и смонтировали поликарбонат внахлест. Это функционально и выглядит на удивление эстетично. Простые рассчеты подтверждают целесообразность решения:

Длина теплицы 6.15 м

Ширина одного листа поликарбоната 2.1м . На одну сторону нужно 3 шт. Итого, общая длина

6,3 м

В нашем распоряжении «запас» материала 15 см!

Как продлить срок службы поликарбоната

• Скорее всего ваш материал имеет одностороннюю защиту от ультрафиолета. При монтаже нужно банально не перепутать и повернуть его правильной стороной. Следите за маркировкой.

• Очень полезно закрыть торцы специальным профилем или проклеить скотчем и проколоть в нем отверстия для стока конденсата. Если торцы оставить открытыми, то в них охотно заползают дождевые черви (желающим могу показать фото) на высоту выше человеческого роста, залетают мелкие насекомые, летит пыль, и т.д. Материал темнеет и приходит в негодность.

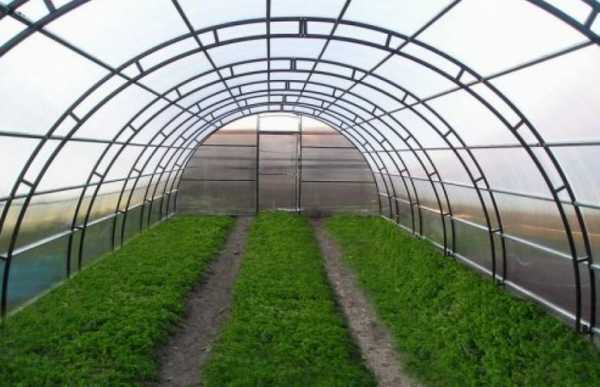

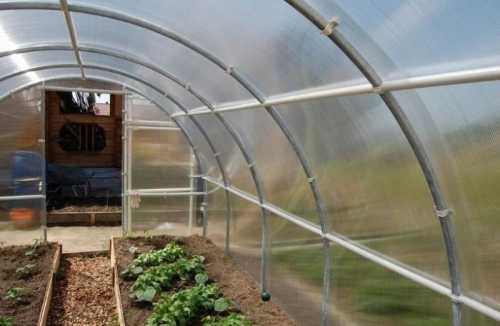

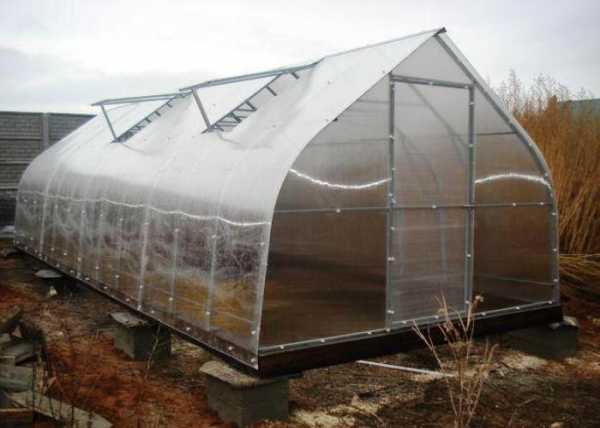

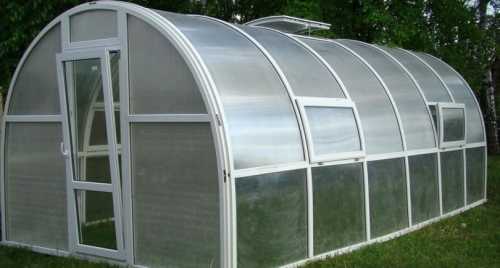

Вот так выглядит готовый результат. В теплице очень тепло и в первый сезон был выращен отличный урожай.

Выводы и итоги. Сколько потратили и что получили

Несмотря на то, что все товарные накладные сохранились, детальную смету расходов не привожу, поскольку из за курса доллара цены растут как на дрожжах и цифры быстро устареют. Могу сориентировать, что теплица с учетом всех материалов и расходников: краски, электродов, саморезов, бензина и т.д. по стоимости составила около

70% от цены по которой можно приобрести аналог у производителя.

При этом самодельная теплица:

• Уже доставлена и смонтирована под ключ (у производителя указывается цена без доставки и монтажа)

• Просторнее: Шире, выше и длиннее.

• Значительно прочнее и может держать дополнительный вес. Например систему капельного полива.

• Сконструирована с учетом индивидуальных пожеланий. Включая расположение и число форточек, щеколд и даже отверстий для подвязок помидор.

• Дала нам возможность приобрести опыт и понимание как сделать следующую быстрее и ещё лучше.

Этот «ревизор» периодически наведывался на строительную площадку и рискуя жизнью, зачем то норовил залезть куда не следует:

Вот такая история как самому сделать теплицу. Надеюсь, что наша скромная работа вдохновит и Вас на трудовые подвиги. И, напоследок, небольшой совет: Приобретите заранее машину земли на подсыпку. В ходе работ мы так натоптали, что по твердости земля немногим отличалась от асфальта.

Работайте почаще своими руками и радуйте себя и близких результатами труда! Успехов!







Распродажа (-55%):

bydom.ru

Как сделать теплицу или парник из профильной трубы своими руками

Крупные урожаи овощей на дачном участке не берутся из ниоткуда. Растениям нужно помочь вырасти большими и сочными. Удобрения и своевременная поливка, конечно, увеличивают уровень «плодородности», но вопрос тепла и солнечного света в наших климатических условиях не всегда решается легко и непринужденно. Особенно это касается теплолюбивых растений, таких как огурцы, помидоры и перцы. На выручку приходят теплицы и парники — удобные в использовании и достаточно простые в возведении постройки. Особое уважение заслужили сооружения, выполненные из профильной трубы. Какие преимущества у этого материала и как построить теплицу или парник профиля своими руками?

Что это за материал и в чем его преимущества

Теплицы и парники представляют собой небольшие постройки, основой которых служит каркас. На него натягивается пленка, пропускающая солнечные лучи и удерживающая их энергию на грядках. Материалов для каркаса множество. Самые популярные:

• металлические трубы.

О последнем варианте поговорим подробнее.

Трубы из металла очень «выносливы». Они практически не подвержены пагубному влиянию окружающей среды и долго служат, что позволяет экономить приличные деньги на строительстве новых теплиц и ремонте старых. Каркас из металла представляет собой установленные в ряд профильные трубы, изогнутые полукругом.

Пробовали ли вы построить парник из профильных труб?

ДаНет

Другой вариант — трубы выкладываются в виде домика, образуя стены и скатную крышу. Если первый вариант больше подходит для парников, то есть мобильных сооружений, которые можно легко убрать или переставить на другое место, то «домик» оптимален для теплиц. Теплицы — капитальные постройки, они остаются на своем месте годами.

К плюсам профильной трубы, используемой в качестве материала для огородных сооружений, относят следующее:

• Прочность. Если дерево и пластик со временем разрушаются, то металл будет «работать» годами.
• Не повреждает пленку. Профиль не имеет острых краев, которые могли бы разорвать укрывной материал.
• Металл не подвержен воздействию микроорганизмов и насекомых. Если дерево со временем частично съедают, то металл паразитам не по зубам.

Единственный минус — трубы нагреваются на солнце. Из-за этого возможны небольшие повреждения «укрывки». Но и эта проблема легко решается, если нанести на металл резиновое покрытие или пластиковую панель.

Несмотря на высокую надежность, металлический каркас теплицы или парника может заржаветь в зимний период. Во избежание этого трубу следует покрыть специальным защитным составом, например мастикой.

Теплица из профильной трубы: инструкция

Любое строительство должно начинаться с проекта. В нем должен быть не только чертеж будущей теплицы, но и расчет количества необходимого материала, а также его характеристики. Чтобы не допустить ошибку, нужно знать особенности такого дачного оборудования, как теплица:

• она ставится на фундамент;
• перемещать по участку ее нельзя, можно только демонтировать;
• обладает приличными размерами, которые позволяют выращивать большие урожаи.

Учитывая эти особенности, строительство следует начать с поиска наиболее удачного места.

Выбор места для теплицы

Для начала нужно определиться с типом будущей конструкции. Если речь идет о каркасе из металлопрофиля, варианты могут быть следующими:

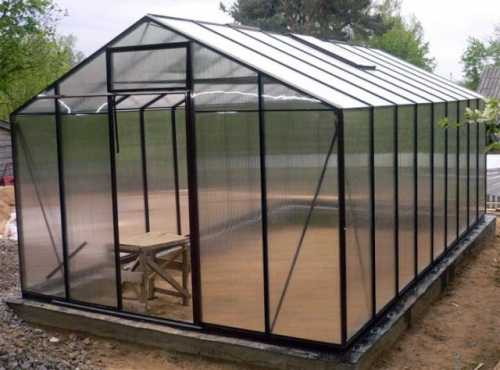

• «домик» с двух- или односкатной крышей;

• аркообразная форма;

• в виде «приставки» к стене дома, хозяйственной постройки, а иногда и к забору.

При определении точного расположения следует помнить о недопустимости падения тени на грядки. Также подумайте о защите от сильных ветров — порывы могут повредить пленку.

Теплицу нельзя ставить в низину. Это место слишком долго прогревается солнечными лучами, что отрицательно влияет на урожайность.

Расчет размеров теплицы

Теоретически, теплица из металла может иметь бесконечную длину, хватило бы материала да земли. Но на практике сильно «размахиваться» не стоит. Слишком длинная конструкция приобретает высокую парусность, что может привести к повреждению пленки. Промышленные теплицы, имеющие чуть ли не километр длины, ставить в пример нельзя — они строятся так же надежно, как жилые дома, да и пленка там специальная, разорвать ее очень сложно.

Оптимальные габариты:

• до 6 метров в длину;
• не более 2,5 м, но не менее 1,6 м в высоту;
• ширина особо не ограничивается, но не рекомендуется делать ее больше 2,5 м по причине той же парусности материала.

Выбор размера в многом зависит от ваших собственных «параметров» (если вы огромный амбал, то в маленькой теплице будет тесновато), а также желаемой урожайности.

Очень большие теплицы дают очень большие урожаи. Но тогда отдыха на даче не получится — все время будет «убито» на уход за овощами. Кроме того, потребуется специальное оборудование, которое стоит весьма недешево.

Выбор профильных труб для каркаса

Есть одна тонкость — стальной прокат продается по 6 метров (плюс-минус 5 сантиметров). Это обстоятельство позволяет тщательно рассчитывать размеры теплицы, но оптимальной длиной конструкции при таких условиях будет: 3 м, 4 м, 6 м, 12 м. При этом максимально допустимая ширина составит как раз 6 метров, а оптимальная — 3 метра.

Мнение эксперта

Казимов Ажар Асхатович, дачник-конструктор

Для теплиц идеально подходит металлопрофиль с ребром 40х20 мм, однако если вы желаете использовать трубу с квадратным сечением, то берите строго 40х40. Толщина же металла должна быть не менее 2 мм, хотя слишком толстый тоже использовать не стоит — конструкция будет очень тяжелой, что усложнит ее возведение.

Если проект предусматривает горизонтальную стяжку, то для нее можно использовать трубы с толщиной металла 1,5 мм, но не меньше.

Выбор пленки

От укрывного материала зависит безопасность ваших овощей и скорость их роста. Позаботиться нужно о прочности пленки. Обычно для теплиц используются три вида:

• Пленка ПВХ. Наиболее простой вариант. Не отличается прочностью, но хорошо пропускает свет и воздух.
• Поликарбонат. Очень прочный материал, легкий, обладает хорошей теплоизоляцией и способностью рассеивать свет. Оптимален для северных регионов.

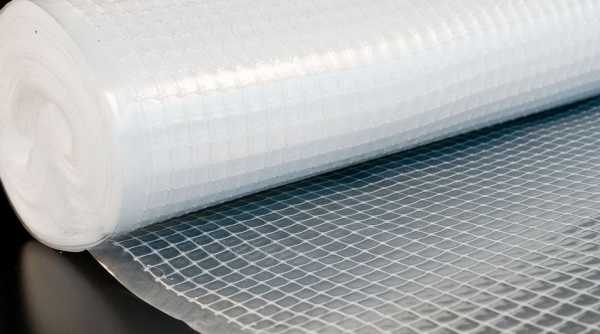

• Армированная пленка. По сути это ПВХ, укрепленная пластиковой сеткой. Материал прочный, герметичный.

Также для теплиц нередко используют простое стекло, но, как показывает практика, уже после первого сезона часть окошек оказывается поврежденной.

Разметка и создание фундамента

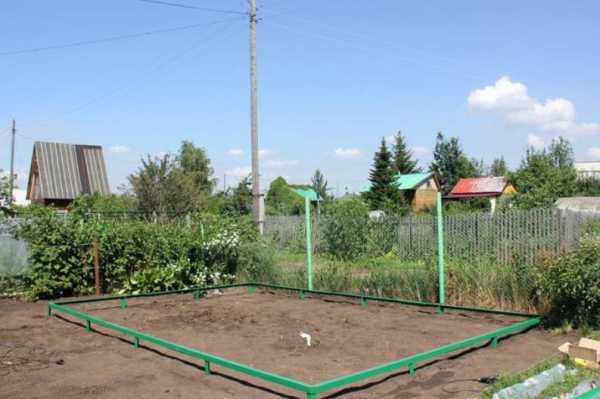

Здесь ничего сложного. Согласно нашему проекту размечаем землю. На углах будущей конструкции ставим колышки, также отмечаем места, где будут располагаться профильные дуги каркаса. После этого выкапывается небольшой котлован строго по разметке. Бетонную или цементную стяжку можно налить прямо на землю, но лучше постелить под будущий фундамент резину, рубероид или хотя бы целлофан.

Поверхность цемента тщательно выравнивается и оставляется в покое на три дня. Не забудьте только проделать отверстия для металлопрофиля. Когда цемент окончательно схватится, можно приступать к формированию грядок. Огораживаются они:

• железными листами;

• пластиковыми панелями.

Их можно установить еще в процессе формирования фундамента, но в таком случае скорректировать размер грядки в будущем уже не получится.

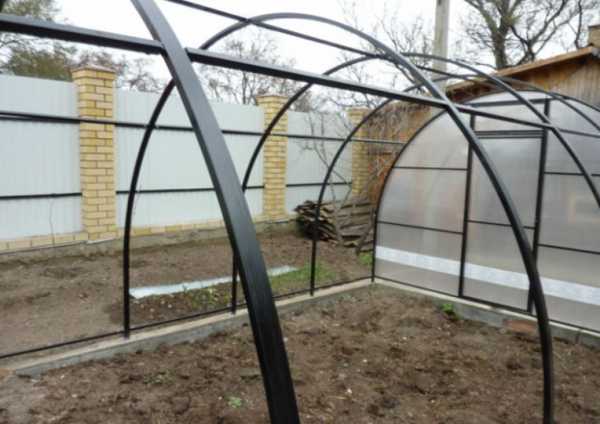

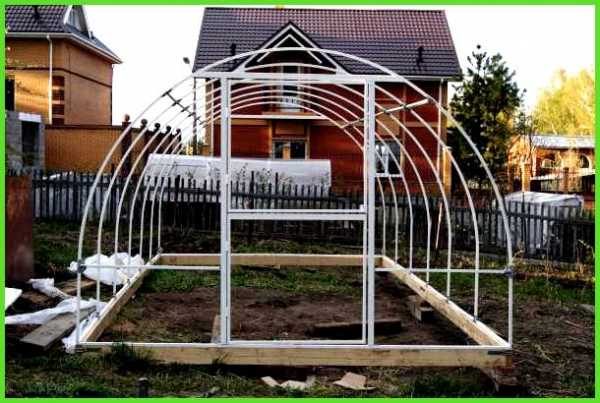

Установка каркаса

Фундамент готов, грядки оформлены. В заранее подготовленные отверстия в стяжке помещаем наши трубы. Их обязательно нужно уплотнить. Сделать это можно тем же цементом или бетоном, который использовался для стяжки. Процесс формирования каркаса несложен, но довольно долог и однообразен. Единственное «развлечение» — скрепление отдельных труб в местах горизонтальной стяжки и на крыше. Сделать это можно:

• уголками;
• сваркой.

Первый вариант проще и облегчает демонтаж конструкции в будущем, сварочный же аппарат делает сооружение совсем уж капитальным, но очень надежным.

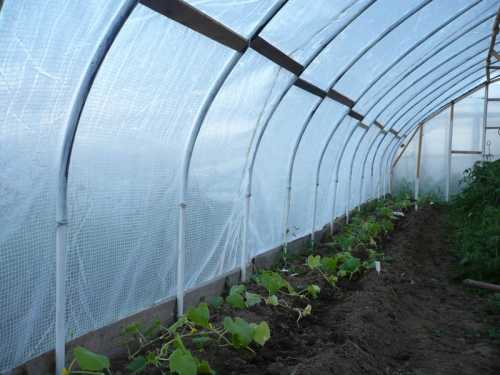

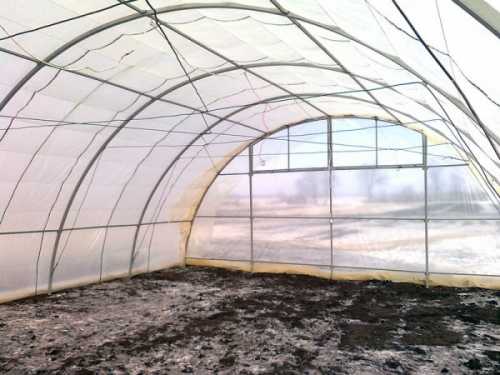

Натягиваем укрывной материал

Пленка раскатывается на земле рядом с готовым каркасом нашей теплицы. Она должна быть выровнена и тщательно осмотрена на предмет:

• разрывов;
• наплывов;
• мелких отверстий.

При покупке сделать это не всегда получается, так что иногда попадается «кот в мешке», хотя в большинстве случаев пленка продается более чем качественная.

После этого укрывной материал накидывается на каркас с одной стороны постройки и подтягивается с другой. Следите, чтобы остался отступ не менее 20 см при максимальном растяжении материала. Это необходимо для закрепления пленки. Сделать это можно:

• прижав материал к земле камнями или досками;
• специальными колышками.

Последний вариант удобен, однако повреждает материал.

Не забудьте разрезать пленку в местах, предназначенных для проветривания теплицы. Также позаботьтесь о дверных проемах.

Все, теплица своими руками из металлопрофиля построена. Можно наполнять грядки плодородной землей и выращивать богатый урожай!

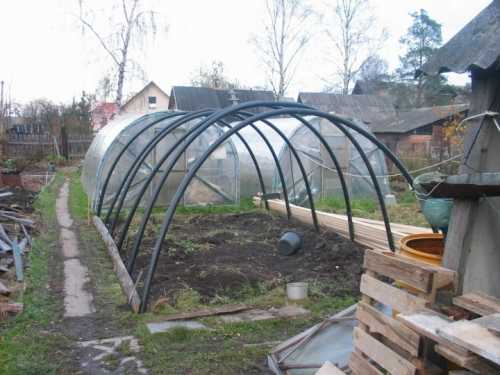

Строительство парника из профильных труб

Здесь все гораздо проще, чем с теплицей. Парник имеет небольшие размеры и стоит прямо на земле. Это позволяет свободно перемещать его по участку, а также демонтировать по окончании дачного сезона. С одной стороны, это освобождает массу свободного места и бережет материалы от природного воздействия зимой, но с другой стороны, урожай будет меньше, чем в теплице: размеры скромнее.

Материалы у нас будут такими же, как и в случае с теплицей, но вот с выбором места свободы несколько больше. Причина опять же в размерах и отсутствии фундамента. Но условия соблюдаем:

• без тени;
• не в низине;
• не под розой ветров.

Длина и ширина парника могут оставаться на уровне теплицы, но вот с высотой можно и поиграть. Дело в том, что работа с парниковыми растениями способна осуществляться и без входа огородника в сооружение. Рекомендуется делать высоту парников не более 1,2 м, а также необходимо будет сделать следующее:

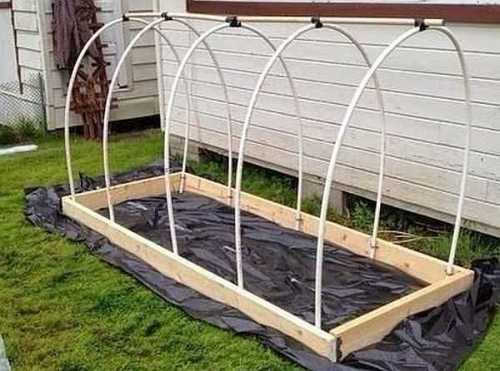

• Металлопрофиль ставим прямо в землю, с частотой 1 труба на каждый метр длины. Чаще нет смысла, реже — повысится парусность, и укрывной материал будет поврежден. Но тут есть подводный камень. Часть металлической конструкции будет находиться во влажной среде, то есть под землей. Чтобы избежать коррозии, нужно или обработать трубы защитным составом, или поместить их в пластиковые капсулы.

Грядки нужно формировать до установки дуг (в случае с парниками из металлопрофиля единственная допустимая форма — арочная). Если сделать наоборот, то размеры сооружения могут сильно уйти от задуманных по проекту. Это приведет к дополнительной трате материалов, а также к потере свободного места на участке.

• Пленка натягивается аналогично с теплицей. Однако оставить окна для вентиляции довольно сложно. Намного лучше с одной стороны надежно закрепить укрывной материал на земле, а с другой просто прижать его чем-то тяжелым. При необходимости проветрить парник достаточно будет приподнять пленку, а после обслуживания грядок так же легко вернуть ее в исходное положение.

Дача в наши дни — модное времяпрепровождение, которое дает своим хозяевам свежие и засоленные овощи на любой вкус. Для выращивания многих из них необходимы теплицы.В этой статье вы можете узнать, как правильно построить деревянную теплицу.

Вот и все, парник из металлопрофиля готов к использованию. Металлические дуги прослужат долго, урожаи будут богатыми. Сооружение не занимает много места, мобильно и неприхотливо в обслуживании. Но если вы хотите получать более объемные урожаи, лучше остановить выбор на теплице. Она дороже и сложнее как в установке, так и в уходе. Но результаты при правильной работе будут потрясающими. Парник или теплица своими руками из профильной трубы готовы, а овощи, выращенные в них, станут вашей главной дачной гордостью!

Видео

Также вы можете посмотреть видеоролик, где вам расскажут, сколько лет может продержаться теплица, сделанная из профильных труб, и каким рекомендациям нужно следовать, чтобы она продержалась больше трех лет.

prodachnika.com

Теплица 6х4 своими руками из профильной трубы. Как сделать парник из профильной трубы своими руками – детальное руководство.

• Какую теплицу предпочесть?
• Фундамент под теплицу из металла

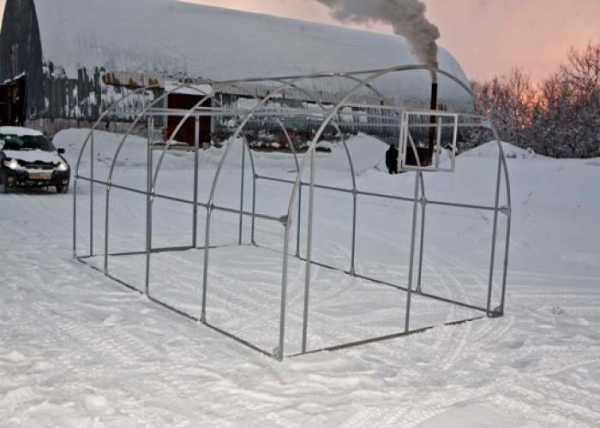

• Каркас теплиц из металла
• Обшивка теплицы металлической

Каждый, кто любит выращивать овощи в нашей стране, знает о необходимости иметь на своем участке теплицу или парник. Отличным решением будет установление теплиц металлических.

Металлический каркас надежный, долговечный, способен выдержать большие нагрузки покрытия теплицы и перемены погодных условий.

Что лучше: теплицы или парники?

Теплица представляет собой сооружение защищенного грунта, которое предназначено для выращивания овощей или их рассады для последующей пересадки на открытую площадку, а также ранней выгонки цветов и зелени. Чаще всего растения находятся в теплице от посева семян до самого созревания, причем за сезон можно снять несколько урожаев.

Парник – малогабаритное защитное сооружение, которое, в отличие от теплицы, используется в основном для выращивания рассады (томатов, огурцов, капусты, цветов и прочее) для последующего их высаживания в открытый грунт. Очень редко весь цикл выращивания той или иной культуры проходит в парнике, как правило, это ранние растения: редис, салат и т. д.

Затем следует приготовить раствор, используя цемент марки М400. Кроме цемента, в раствор добавляется песок и щебень. Пропорции для приготовления раствора – 1/2/3 (цемент/песок/щебень). Теперь можно заливать фундамент, лучше, если он будет возвышаться над грунтом не менее чем на 20 см.

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Нужно понимать, что профильная труба в отличие от традиционного аналога имеет прямоугольную или квадратную форму.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

• Долговечность.
• Большой выбор покрытия.
• Простое крепление.
• Легкая сборка.
• Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

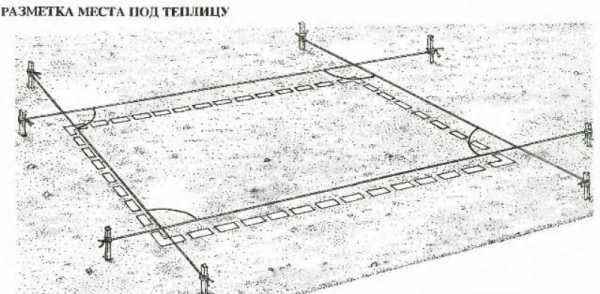

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

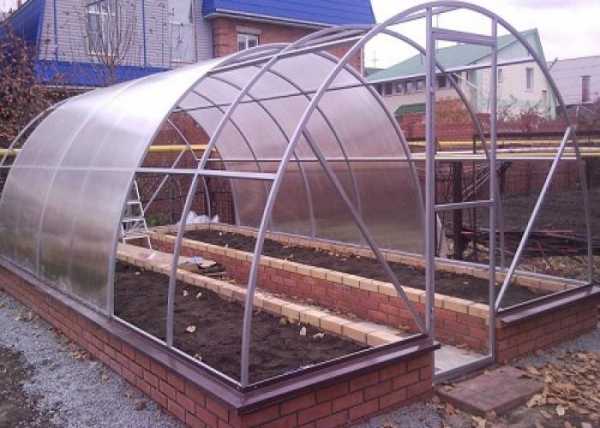

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Чертеж теплицы и сборка (видео)

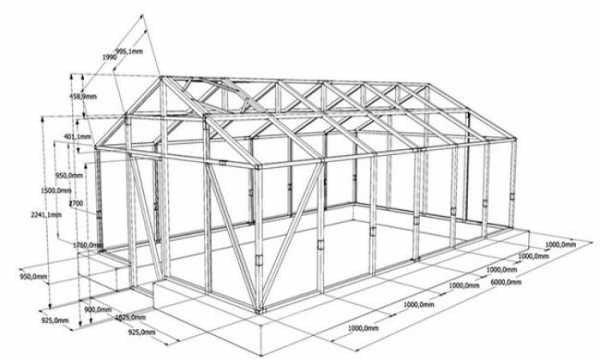

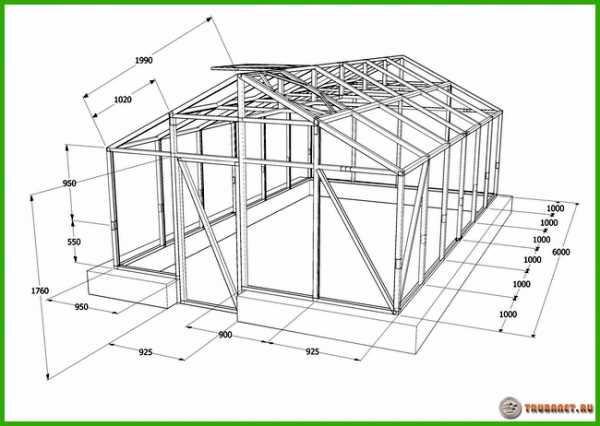

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов.

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

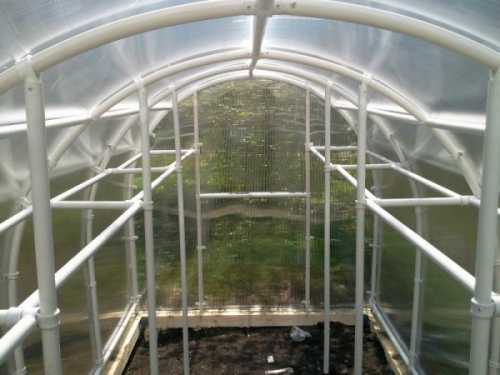

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любы

mtlarena.ru

Как сделать теплицу из профильной трубы?

Такой парник создаст оптимальные условия для:

• Выращивания цветов;
• Разведения зелени;
• Ухода за ранними овощными культурами.

Выбор металлического профиля

Квадратное сечение является предпочтительным, поскольку:

• Обеспечивает повышенное удобство при проведении последующих работ;
• Надежно.

При наличии квадратного сечения металлической трубы, на нем можно будет с легкостью зафиксировать листы поликарбоната. Металлический профиль квадратного сечения значительно облегчает выполнение соединений элементов каркаса.

Можно использовать и профильную трубу для теплицы с пленочными стенками, но она не имеет достаточной устойчивости к воздействию ультрафиолетовых лучей и атмосферных осадков.

Старт работ

Выбирая профильную трубу для теплицы, лучше отдать предпочтение более мощным металлическим изделиям. Элемент каркаса должен быть изготовлен из металлопрофиля сечением 20х40 мм, а связи элементов выполняют из труб 20х20 мм.

Чертеж теплицы должен быть изготовлен еще до начала работ. Изготовление схемы конструкции позволяет придать ей оптимальные размеры и минимизировать расход материала при выполнении строительных работ. Металлический профиль — это дорогостоящий материал. В связи с этим чертеж необходимо продумать так, чтобы на изготовление каждой рамы было достаточно единственной трубы. Трубу для теплицы реализуют отрезами по 6,05 м.

Теплицы принимают высоту в зависимости от типа крыши, с ориентацией на чертеж. Если она является двускатной, то высота должна составлять 1,7 м. Для сборки конструкции необходимо иметь 3,4 м трубы. . С учетом уклона кровли под 30 градусов, ширину рамы принимают равной 2,24 м. Для удобства проведения последующих работ это значение уменьшают на 24 см. Внесенные в проект изменения помогут получить ширину боковых свесов, равную 10 см. При облицовке теплицы своими руками одним листом поликарбоната вы получите эффективное отведение сточных вод.

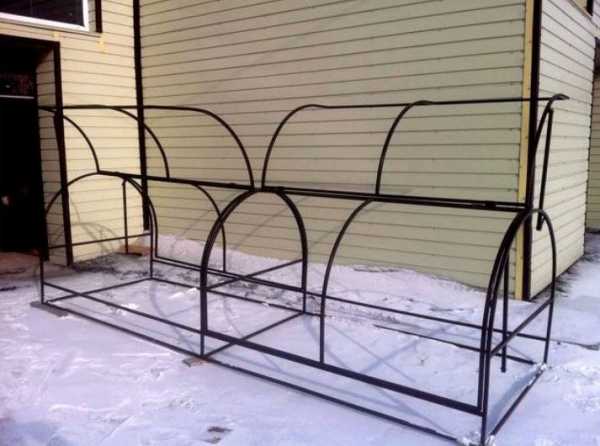

Если вы планируете построить теплицу с полукруглой рамой, то она будет иметь большие габариты, по сравнению с двускатной конструкцией. Такой каркас позволяет получить максимальную площадь теплицы своими руками. Создать полукруглую раму для теплицы из металлопрофиля своими руками возможно лишь с применением трубогиба. Станок обладает довольно высокой стоимостью, но опытные мастера могут изготовить его самостоятельно.

Для придания полукруглой формы можно засыпать один конец металлопрофиля песком. Данный способ легко освоить, но он не позволяет получить правильную геометрию каркаса. Если вы сильно ограничены в средствах, удобнее делать каркас теплицы под стандартную двускатную конструкцию.

Чтобы упростить изготовление теплицы из профильной трубы своими силами, первым делом обустраивают основание конструкции. Можно применить массу возможных вариантов, но наиболее часто применяют дорожные шпалы и ростверк из винтовых свай. Еще один интересный вариант — изготовление теплицы из профильной трубы своими руками на монолитном основании.

Прежде чем заливать фундамент, по краям каркаса закладывают анкера.

Они понадобятся для дальнейшей самостоятельной фиксации трубы.

После застывания бетона, к зафиксированным в нем деталям можно будет крепить концы изделия. К анкерам приваривают отрезки трубы с соблюдением техники безопасности. Ее сечение выбирают равным 20х40 мм. Такой каркас теплицы будет долговечным и надежным. В дальнейшем на этот каркас теплицы крепят все рамы конструкции.

Важно убедиться, что каркас парника способен выдержать вес, который имеет строительный материал. По этой причине размеры сечения металлопрофиля для каркаса принимают равными 20х40 мм.

Обустройство каркаса

Использованный чертеж двускатной рамы дает возможность построить каркас парника без применения трубогибочного станка. При монтаже необходимо следить за отсутствием перекосов каркаса.

По этой причине опытный строитель ведет работы исключительно на ровной поверхности, обладающей достаточной твердостью.

После выбора площадки для обустройства парника, будущий фундамент размечают при помощи мела. Аналогичным образом осуществляют разметку рам. После этого можно приступать к нарезке металлопрофиля по заданным параметрам. На данном этапе работ грамотный расчет размера конструктивных элементов гарантирует изготовление надежной и функциональной теплицы.

Чтобы упростить сборку сооружения, опытный строитель грамотно осуществляет расчет и не разрезает трубу на отдельные элементы. Отступив размер одного изделия, строитель делает разрез, а затем сгибает раму в нужном месте. Надрезы строитель выполняет при помощи болгарки.

Угол надреза выбирают таким образом, чтобы в процессе сгиба получить точную состыковку срезов. Когда элементы каркаса будут сложены так, как показывает чертеж, места надрезов укрепляют при помощи сварки. Среди всех конструкций, составляющих каркас, наиболее ответственными считают торцевые рамы.

Они предназначены для установки форточки и оконной рамы, поэтому будут воспринимать дополнительную нагрузку.

Чтобы сделать теплицу, форточку и дверную рамку фиксируют еще до окончания сборки каркаса. Удобнее крепить данные элементы, пока форма каркаса находится в горизонтальном положении и имеет незначительный вес. Планируя сделать теплицу, дверную раму изготавливают из металлопрофиля сечением 40х20 мм. Для изготовления форточки достаточно будет использовать металлопрофиль сечением 20х20 мм.

Качественная теплица подразумевает надежную фиксацию листов из поликарбоната. Сотовый поликарбонат выпускают в виде полотен квадратной формы, стороны которых составляют 2 метра.

При монтаже каркаса следует убедиться, что стыки всех листов попадают строго на элементы профильной рамы.

Благодаря высокой жесткости профиля, рамы каркаса располагают через каждый метр. Конструктивные элементы, из которых состоит теплица из профильной трубы, скрепляют друг с другом посредством параллельных отрезков квадратного сечения. Поликарбонат без труда выдержит профильная труба сечением 20х20 мм. .

Теперь теплица должна принять вертикальное состояние. Первым делом на фундамент устанавливают торцевой элемент, на котором расположена входная дверь. Это рационально и наиболее удобно. При фиксации элементов необходимо убедиться в том, что они расположены точно по вертикали. Чтобы конструктивный элемент не изменял своего положения, его крепят при помощи двух раскосов из уголка, используя сварочный аппарат. Сваркой элемент прихватывают к горизонтальным трубам фундамента.

При проведении любых работ необходимо строго придерживаться данных, которые включены в чертеж. Согласно нему, монтаж горизонтальных связующих элементов выполняют, отступая по 10 см от каждой точки перегиба рамы. Такой прием позволяет фиксировать поликарбонат с каждой из сторон.

Сотовый поликарбонат монтируют, как только завершаются работы по сварке каркаса. Материал крепят на трубах посредством саморезов. Чтобы поликарбонат надежно держался, применяют саморезы 3,2х25 мм. Важно не деформировать поликарбонат при затяжке крепежных элементов, поэтому в материал вкручивают саморезы с прессшайбами. Монтируя поликарбонат, может быть использован и комплект крепежных элементов из термошайбы и самореза. Поликарбонат следует монтировать встык. Поликарбонат располагают лицевой частью наружу конструкции.

Тонкости монтажа

Поликарбонат имеет сотовую конструкцию, поэтому очень важно защитить его торцы от попадания пыли и грязи. С боков материал обрабатывают при помощи силиконового герметика. Против данного состава, существует еще один способ герметизации. Материал с торцов закрывают специальным защитным профилем. Размер листа, из которого будет изготовлен элемент кровли, должен иметь на 10 сантиметров большее значение по сравнению с профилем ската.

Ниже можно ознакомиться с подробным видео, как сделать теплицу из профильной трубы своими руками.

yavteplice.ru

Теплица из профильной трубы своими руками видео

Размеры сечения профильной трубы, используемой в той либо другой конструкции, определяются функциями, возложенными на профиль: чем прочнее должен быть каркас, тем большее сечение употребляется. В чертежах теплиц из профильной трубы с размерами 2х6 м учитывается сечение для рамы обрешетки 20х40 мм, для связки частей конструкции — 20х20 мм.

#video_insert_place

Если избранная конструкция каркаса из профильной трубы имеет полукруглую форму, следует учесть, что при извиве трубы основная нагрузка ляжет на края трубы, при всем этом середина профиля остается не подвержена деформации. В этом смысле, профильные трубы с фуррором используют для арочных конструкций. Вопрос только в наличии специального устройства для извива труб (трубогибе). Необходимо подчеркнуть, что при ручном извиве получить геометрически верную форму дуги достаточно трудно.

#video_insert_place

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход сдвинут относительно центра, что предполагает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого локального климата.

Каркас оранжерейной постройки является главным несущим элементом и просит кропотливого скрепления деталей конструкции меж собой с помощью разъемных болтовых соединений либо посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

---

Трубогиб для профильной трубы своими руками

Отзывы:

Александр Коновалов пишет: а по моему нуждается в дороботке…петли бы приварить снизу швелера да как быть с большим диаметром?…шо то всетаки надо переделать…

Олександр Саволюк пишет: Толково и просто молодец!

Сергей Нечаев пишет: все просто,молодец,подскажите размер подшипников

ilnaz arslanov пишет: Здравствуйте, имеет ли значение расстояния между роликами?

Beetle Zhukoff пишет: Можно было метки на петле делать и без штыря обойтись)

---

Каждая из них имеет свои преимущества перед стандартными двускатными или арочными теплицами. Также интересен вариант с односкатной крышей, особенно, если есть возможность разместить ее скатом на юг. Несколько градусов ранней весной в солнечный день такая крыша добавит точно.

Понятно, что использование поликарбоната в качестве покрытия теплицы обеспечивает ее функционирование в протяжении определенного количества лет. А какого? Производители недорогих теплиц говорят о сроке в 10 и поболее лет. При всем этом производители используемого на них поликарбоната отводят своему материалу срок службы в 6 – 8 лет. Кто-то не совсем прав.

Лист прикладываем к каркасу, так, чтобы солнцезащитная плёнка оказалась снаружи. По периметру контакта с каркасом обязательно прокладываем полоску уплотнительной ленты либо промазываем силиконовым герметиком. Отмечаем места под отверстия диаметром 8-10 мм и просверливаем их дрелью на малых оборотах. Фиксацию выполняем на болты или саморезы по углам листа в нижней и верхней его части. Важно соблюсти отступ от угла на 3-4 см, чтобы он не откололся. Затем просверливаем остальные отверстия и проводим окончательное закрепление листа.

Поликарбонатные листы можно крепить также и на специальные профиля. Для этого крепежи устанавливают на основном каркасе на шурупы, а затем вставляют листы поликарбоната в специальные проёмы. Такой способ крепления будет не только лишь надёжным, а и сократит время монтажа обшивки.

---

Трубогиб для профильной трубы своими руками.

Отзывы:

Кальтер Брунер пишет: А НА РЕБРО КАК ОН ГНЁТ 40*20 ИЛИ 50*30???????

Сергей Польза пишет: Хоть бы не позорились этой трубой.

Олександр Багдасарян пишет: судя по лицу Сергея трубу гнули на нем.

Женек Рембов пишет: станок красивый а он гнет трубу 25х50

Дмитрий Пресн пишет: Здравствуйте Дмитрий куда вам можно написать,хотел задать вам не которые вопросы по размерам и не которым деталям

---

bevelavita.ru
