Строительство теплицы своими руками из профиля, фото инструкции

Теплица из металлопрофиля, своими руками построенная – самый прочный, экономичный, надежный и популярный вид конструкций для выращивания растений в закрытом грунте. Такие изделия при должном уходе долговечны, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье пойдет речь о том, как сделать теплицу из профиля своими руками, подскажем, как выполнить чертеж, какие размеры целесообразны, какой материал выбрать, как согнуть, чем крепить, какой вид крыши более практичен для постройки.

Теплица из металла – что важно для проектирования

Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:

  • Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
  • Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
  • Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
  • В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.

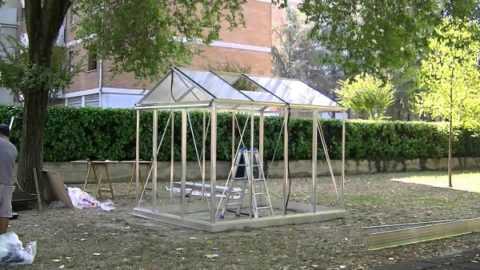

На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа

Совет: Чтобы теплица своими руками из профиля изготовленная прослужила долгий период, лучше купить оцинкованные изделия, цена на них дороже чем на обычный металлический, но и появление ржавчины маловероятно, если при строительстве не нарушен защитный слой.

Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.

На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

Конструктив

Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.

Металлическая теплица под стекло с открывающейся крышей

Как согнуть металлический профиль для теплицы

Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.

Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.

Размеры

Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля.

Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.

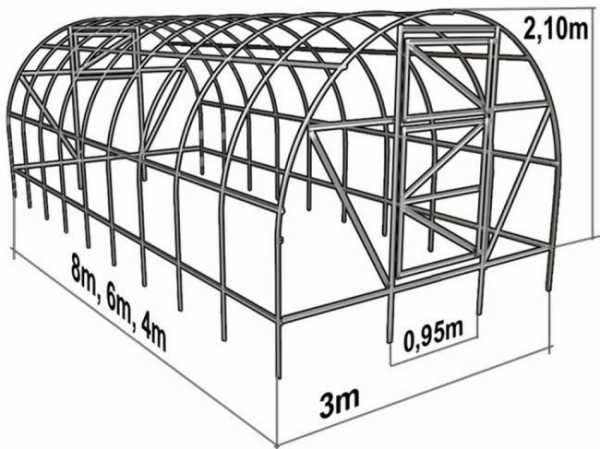

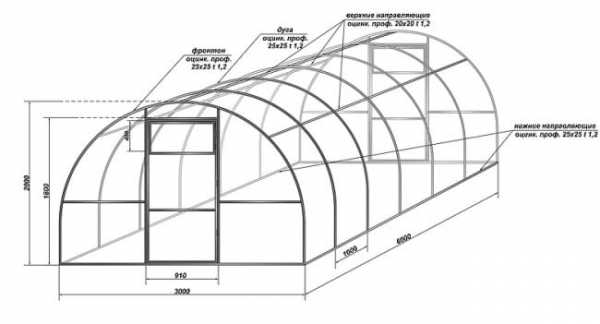

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.

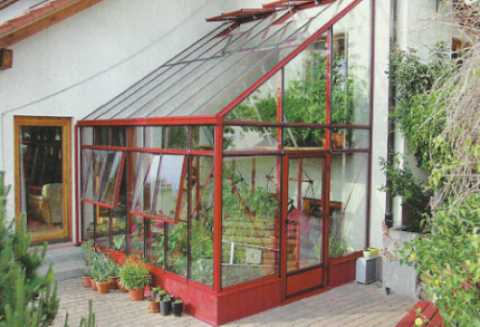

Односкатное сооружение – идеально для пристройки к дому

Полезно знать: Длину ската можно рассчитать по теореме Пифагора: квадрат гипотенузы равен сумме квадратов катетов, а напротив угла в 30
о
лежит катет равный половине гипотенузы.

Фундамент

Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.

Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:

  • залить монолитно-бетонную;
  • установить блоки и скрепить их;
  • выложить из камня, красного кирпича;
  • сделать из бруса 100*100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
  • воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
  • надежным станет и основание из швеллера.

Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:

  • слой щебня – 100-200 мм;
  • песчаник – 100-200 мм, трамбуется;
  • застилается рубероид;
  • внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.

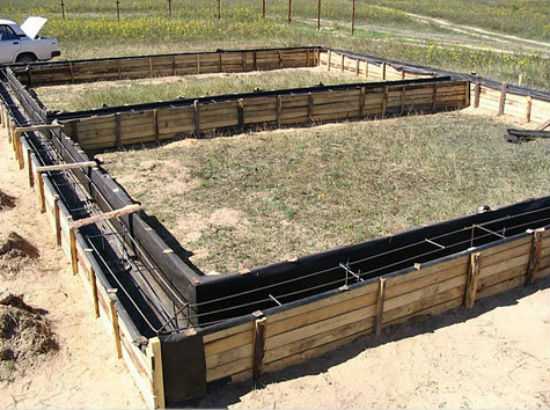

  • устанавливается опалубка;
  • заливается бетон, штыкуется, выравнивается горизонталь;
  • через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.

Высота ленты обязательно должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли убережет металл от коррозии

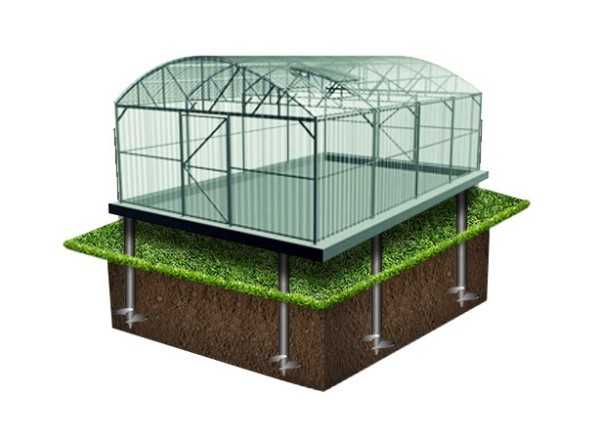

Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 50*50 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.

Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.

Фундамент из бруса под металлокаркас

Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению

Проект металлической теплицы рекомендуется взять готовый, типовой, в нем рассчитана эргономика, размеры, нагрузки. Для простых сооружений самостоятельный чертеж не составит труда. Далее предложим поэтапную инструкцию, как делается теплица из алюминиевого профиля своими руками, но в данной конструкции допустимо использовать и стальной профиль.

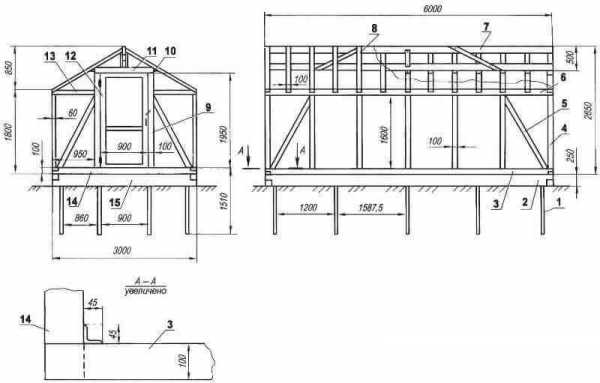

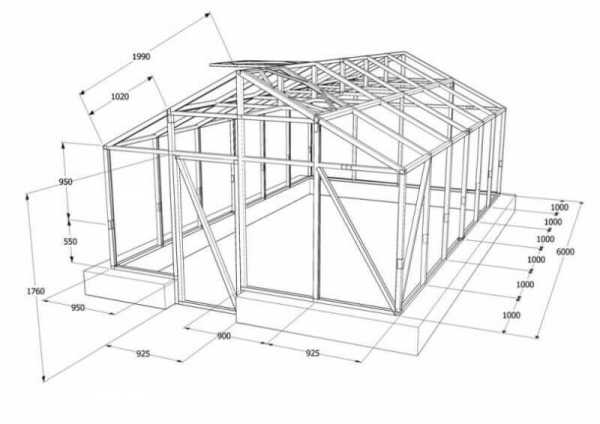

Чертеж теплицы из профиля для гипсокартона, для усиленных конструкций рекомендуется вместо диагоналей установить поперечники с шагом 50 см

Изучив чертеж понятно, что вся теплица состоит из нескольких узлов:

  • торец с укосами для крыши с дверью;
  • глухой торец с укосами под крышу;
  • боковые стены – прямоугольники, состоящие из вертикальных стоевых и поперечников для жесткости;
  • торцы стянуты между собой длинным поперечным металлическим профилем – конек;
  • 2 поперечника на середину скатов, между ними перпендикулярно устанавливаются ребра — стропила;
  • обшиваем каркас поликарбонатом, пленкой.
Совет: Скаты крыши по сути представляют собой прямоугольники, их лучше собрать на земле, поднять, закрепить на коньке и верхней обвязке.

Сборка

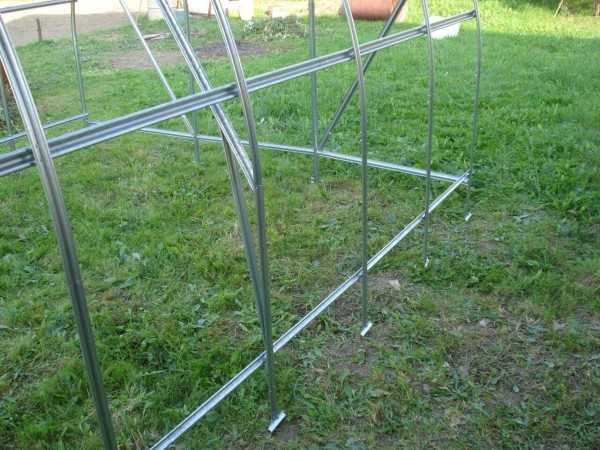

По предложенному алгоритму собираем элементы из металлического п-образного профиля для гипсокартона, соединяем детали крабом, как на фото ниже.

Как выполнить соединение металлического профиля

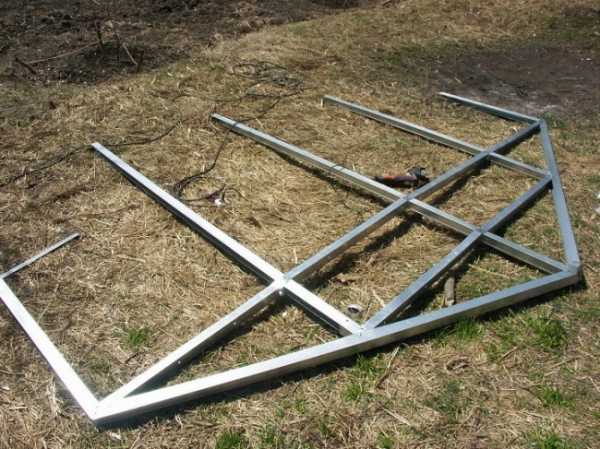

Нарезаем профиль в размер, согласно чертежу, на ровной площадке собираем торцы.

Между вертикальными стойками расстояние 900-100мм, но не более 1200 мм

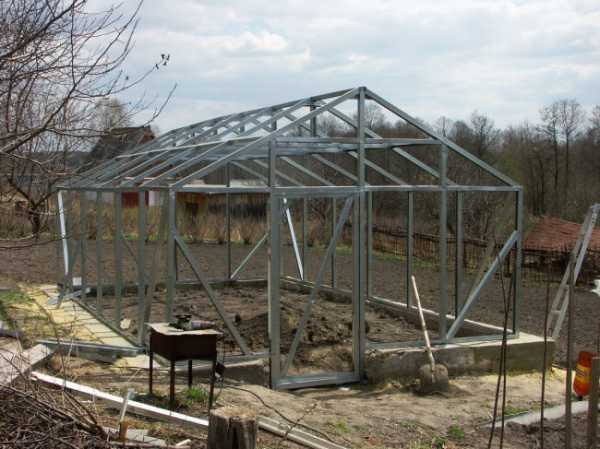

Устанавливаем торцевые узлы на фундамент, проверяем геометрию, крепим на уголки и длинные саморезы. По такой же схеме изготавливаем бока, крышу, устанавливаем по месту, делаем соединение.

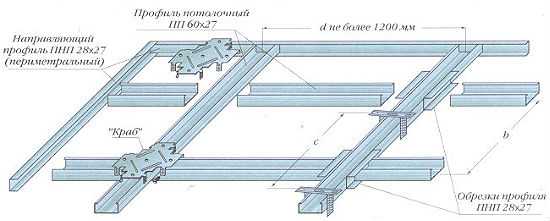

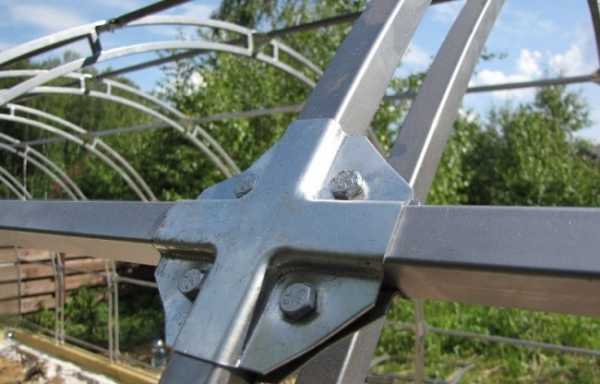

Как правильно соединять перпендикулярные детали из металлического профиля

Проверяем металлическую конструкцию на прочность, при необходимости внутри укрепляем диагональными вставками либо добавляем поперечников.

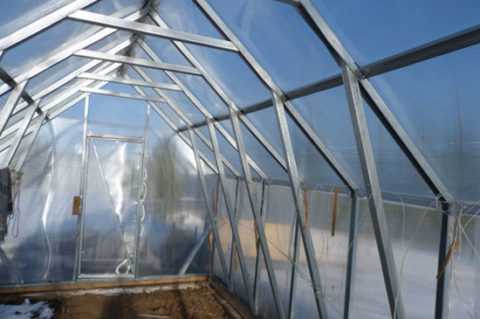

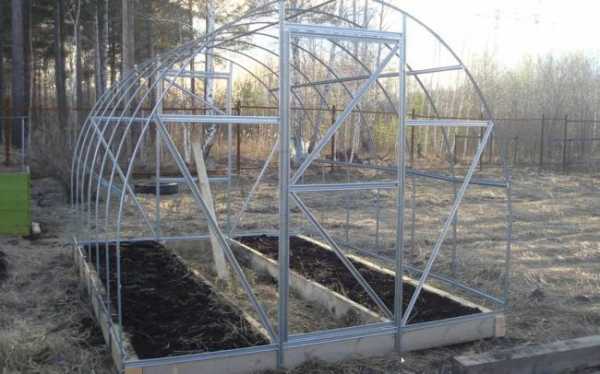

Конструкция теплицы из поликарбоната на металлическом каркасе укрепляется дополнительными поперечными деталями

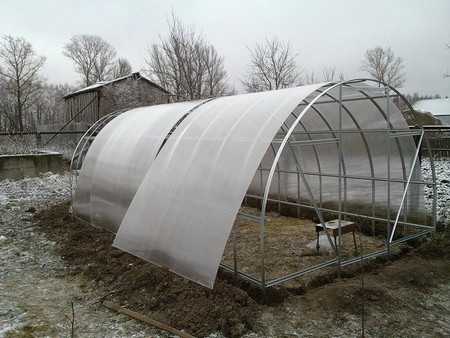

Осталось обшить металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет, без дополнительных вложений. Так же предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля для гипсокартона своими руками, на видео поэтапный процесс.

roomgood.ru

своими руками чертежи парника, направляющие сделать, видео

Смастерить теплицу своими руками – дело не из простых, особенно если приходится столкнуться с этим в первый раз. Теплицу из металлических профилей сделать несложно, имея под рукой недорогие материалы и обыкновенные крепежные элементы.

Парник из профилей для гипсокартона: плюсы и минусы каркаса

Оцинкованный профиль для крепления гипсокартона – отличный материал для создания теплиц любого размера. Он весьма практичный в сборке, придает жесткость и устойчивость конструкции.

Металлическому профилю для гипсокартона не страшны осадки – он не боится сырости и влаги, ему не страшен грибок и плесень.

Каркас из профилей для теплицы имеет небольшие недостатки – легкий вес основы, ее потребуется прочно прикрепить к фундаменту и при сборке каркаса нужно проявить особую внимательность. При неправильном соединении профилей каркас может получиться неустойчивым и слабым.

Преимущества металлических профилей:

  • Легкость в монтаже. При сборке конструкции из профилей не потребуется варки металла или специальной обвязки, материал монтируется при помощи гвоздей и саморезов.
  • Каркас из профилей можно транспортировать с места на место – он довольно легкий.
  • Оцинкованные профиля не подвергаются коррозии. Его не нужно красить или обворачивать тряпкой при натяжке пленки на каркас.
  • Низкая цена на материал – огромный плюс при выборе каркаса для теплицы. Металлические профили для гипсокартона можно найти в любом магазине строительных товаров.

Профиль подходит для создания двухскатной или односкатной теплицы, работа над арочным парником займет много времени и доставит немало хлопот.

Теплица из профиля для гипсокартона своими руками: требуемые элементы

Те, кто хоть единожды в своей жизни сталкивались с гипсокартонными конструкциями, знают, что она состоит в первую очередь с каркаса. От каркаса зависит прочность и надежность строения. В большинстве случаев каркас покрывается слоем гипсокартона. Но некоторые умельцы, приспособились делать из гипсокартонных профилей не только арки и перестенки, а и парники. Имея за плечами опыт работы с профилем для гипсокартона, можно построить крытую теплицу самостоятельно.

Профиля бывают разных размеров с разным назначением и, соответственно, названием.

Самые распространенные профили:

  • ПП – потолочный с вогнутыми внутрь краями;
  • ПС – стоечный, также имеет загнутые концы;
  • ПН – направляющий, с прямыми бортами (в него можно вставить ПП и ПС профиля).

Этих профилей вполне достаточно, чтобы собрать теплицу или парник. Но все же для большей прочности конструкции лучше использовать стоечный гипсокартонный профиль 50/50 (ПС) и направляющий 50/40 (ПН). Длина профиля около 4,5 метров. Все профиля оцинкованы и поэтому защищены от влаги.

Стоечные профиля используются для установки вертикальных частей теплицы, направляющие – для горизонтальных перекладин.

Для крепления профилей можно использовать саморезы размером 4,2х19 и 4,2х16 мм

В зависимости от размеров будущей теплицы можно использовать и другие профиля. При выборе главное обращать внимание на качество материала – при сгибании хороший профиль не согнется, а вернется в свой первоначальный вид.

Теплица своими руками из профиля для гипсокартона: чертежи конструкции

Для самостоятельной постройки теплицы понадобиться профили для гипсокартона, поликарбонат для покрытия каркаса, уровень, ножницы по металлу и крепежные материалы. Первый и самый важный шаг – создание чертежа будущей теплицы. В нем нужно указать размеры конструкции – ширину, длину и высоту, указать месторасположение окон и двери, сделать расчет материала.

При расчете важно учитывать размеры профиля, чтобы, в конечном счете, конструкция получилась пропорциональной.

В интернете существует много чертежей, по которым можно собрать теплицу. Если нет возможности самостоятельно начертить рисунок, можно подобрать на сайтах по строительству теплиц наиболее подходящую модель, которая сможет удовлетворить все требования.

На чертежах точно указаны замеры теплицы, места соединения основных и направляющих профилей. Также чертежи должны учитывать, будет ли устанавливаться система обогрева теплицы. Этот этап работы нужно провести до начала монтирования каркаса.

Делать сборку теплицы нужно последовательно – для каждой секции отдельно нарезать профиль и соединять его между собой. В конце объединить готовые секции в одну большую конструкцию.

После сборки каркаса его нужно установить и закрепить на участке, а только потом приступать к его укрытию.

Как сделать парник из профиля для гипсокартона своими руками

Первым делом, прежде чем приступать к работе, нужно определиться с местом установки теплицы. Если на территории есть какой-то фундамент или твердая основа – это будет замечательно. Профиль сам по себе не тяжелый, и нагрузка на поверхность, на которую будет ставиться теплица, не будет значительной. Можно использовать толстый брус, который нужно врыть немного в землю, но обязательно по уровню.

Перед нарезкой материала и монтажом конструкции нужно очистить от мусора место расположения теплицы, также желательно его выровнять землей.

Ход работы:

  1. Руководствуясь чертежом, разместить и вырезать профиль по размеру на земле. Можно собирать небольшие конструкции на земле, а потом частично дополнять ими целую конструкцию теплицы.
  2. Расстояние между профилями в пределах 50-100 см, иначе конструкция может не выдержать сильный порыв ветра.
  3. По контуру основания теплицы вырыть ров, в который можно установить фундамент для лучше фиксации конструкции.
  4. Каждую секцию собранной теплицы лучше сразу проверять. Горизонтальные перекладины по уровню, вертикальные стойки –по отвесу.
  5. После сбора каркаса, в зависимости от материала покрытия, можно приступить к размещению и нарезанию покрытия.

Поликарбонат отлично подходит как покрытие для такой теплицы. Не следует забывать, что торцы поликарбоната обязательно нужно закрывать.

Можно использовать уголок из магазина, а можно распустить один из профилей по длине и заделать из него два уголка.

Сейчас входит в популярность делать теплицы из гипсокартонного профиля со съемной крышей. Такой подход может увеличить срок эксплуатации теплицы на многие годы.

После покрытия теплицы желательно дать укрывному материалу улечься на профильную конструкцию. Через сутки можно завозить грунт в парник и высаживать грядки.

Теплица из профиля для гипсокартона (видео)

Теплица из гипсокартонных профилей – один из лучших вариантов. Он не только экономный в исполнении, но и легок в монтаже и установке конструкции. Не смотря на хрупкость профиля, при правильном изготовлении и рациональном использовании, данная теплица сможет прослужить несколько сезонов.

homeli.ru

Теплица Из Гипсокартонного Профиля: Этапы Сооружения

Изготовление теплицы из профиля для гипсокартона

Отличный выход для огородника, серьезно относящемуся к своему делу – установка теплицы на данном участке. В таком помещении можно выращивать цветы и сельскохозяйственные растения весь год. Но для этого конструкция должна правильно сооружаться и оборудоваться. Как строится теплица из профиля для гипсокартона своими руками, подскажет статья.

Содержание статьи

Особенности конструкции

Чтобы понять, почему стоит сооружать теплицы своими руками из профиля для гипсокартона, необходимо определить, в чем преимущества и недостатки таких конструкций.

Часть из них, указана в таблице:

Преимущества Недостатки
  • Свобода выбора формы и размеров будущего строения.
  • Экономия средств. Цена металлического профиля не слишком высокая — не является дорогой и обшивка каркаса пленкой или поликарбонатом.
  • Долговечность. Металлические профили имеют цинковое покрытие, не требующее дополнительной защиты материала от коррозии.
  • Мобильность. Малая масса теплицы позволяет, не разбирая постройку, переносить ее на новое место. При необходимости демонтажа и последующего монтажа, не уйдет много времени.
  • Простота постройки своими руками.
Зимой, из-за большой массы снега, каркас и элементы крепления могут деформироваться, а теплица сложиться. Для решения этой проблемы можно сделать усиление каркаса теплицы:
  • Уменьшить расстояние между арками. Ввести дополнительные раскосы, стойки-колонны, которые будут поддерживать крышу теплицы. Несмотря на увеличение затрат, они со временем окупятся.
  • Обустроить съемную крышу. Но это можно сделать для теплиц, эксплуатируемых лишь в дачный сезон. На зиму крыша снимается.

Совет: Если теплица расположена в южных широтах, где зимой выпадает мало снега, его следует убирать с крыши теплицы каждый раз после выпадения осадков.

Виды профилей для строения

Профили для гипсокартона

Для постройки теплицы можно использовать такие профили, применяемые при монтаже гипсокартона:

  • П или U-образный. Элементы каркаса изготавливаются из профилей с разной шириной полки, высотой стенок и толщиной металла.
  • V-образный. Сечение имеет «полки», которые служат для установки крепежных элементов в нижней части и по краям. Это более дешевое изделие, с ним легче работать, но по прочности деталь уступает некоторым типам П-профиля. Усиленный вариант изделия называется W-профилем.
  • Профилированная труба. Это стальная оцинкованная труба квадратного или прямоугольного сечения. Отличается высокими показателями прочности и надежности.
  • CD-профиль. Имеет сечение П-образного вида, с загибами на концах. Для увеличения его прочности имеются специальные гофры.
  • UD-профиль. Это П-образное сечение, используется для сборки основания каркаса теплицы из CD-профиля и фиксации последнего к месту установки.
  • ПВХ-профиль. П-образного, квадратного или другого сечения, изготовленного из поливинилхлорида. По сравнению с металлическими аналогами имеет большую гибкость, меньшую цену, при большей стойкости к нагрузкам.

Способы соединения элементов

Теплица из профиля для гипсокартона, собирается с помощью крепежных элементов и сварки. В этом случае:

  • Болты, гайки и шайбы. Лучше использовать для профилированной трубы, элементов V-образных и П-образных типов. С помощью крепежных деталей обеспечивается простой последующий демонтаж, а затем, при необходимости, и сборка конструкции обратно. Недостаток использования: требуется предварительное сверление отверстий в профиле и тщательный контроль надежности соединений в узлах.
  • Саморезы. Применяются для соединения всех видов металлических профилей, больше всего они подходят для стыковки CD и UD элементов. Теплицу лучше собирать не «клопами», а саморезами с пресс-шайбой. В этом случае, тонкая шляпка не помешает монтажу обшивки. Часто шурупы имеют заостренные концы, как у сверла, что облегчает их вход в металл.

Соединение деталей саморезами

  • Сварка. Это неразъемное соединение, отличается надежностью и долговечностью. Используется лишь в случае, когда не планируется последующий демонтаж теплицы. Сварочным швам требуется дополнительная защита от коррозии.
  • Другие соединительные детали, применяемые для сборки теплицы из ПВХ-профилей.

Совет: Выбирая для теплицы любой профиль, следует обращать внимание на качество его антикоррозийного покрытия, включая углы и сгибы. На материале не должно быть пятен, потертостей, посторонних включений и прочих дефектов. Это может значительно уменьшить срок эксплуатации каркаса, из-за постепенного разрушения деталей, которые имеют следы от коррозии.

Выбор конструкции теплицы

Прежде чем разрабатывать детальные чертежи строения, необходимо определиться с общим видом будущей конструкции, с особенностями ее каркаса.

Чертеж теплицы из профиля для гипсокартона

В таблице представлены некоторые базовые варианты строений:

Преимущества Недостатки

Двухскатная теплица

  • Большая жесткость.
  • Правильно выбранные углы наклона кровли, решают проблемы со снегом.
  • Нет необходимости изгибать профиль
  • Высокий расход материалов.
  • Конструкция достаточно сложная.
  • Неудобства при обшивке крыши.

Арочная теплица

  • Простота и легкость сборки.
  • Небольшой расход материала.
  • Прочность и стойкость к воздействию сильного ветра.
  • Быстрый монтаж арочной теплицы.
  • Необходимость счищать снег каждый раз после снегопада.
  • Использование гибкого профиля или инструментов для его получения.
  • На узких участках нельзя размещать теплицы непосредственно у стенки строения.

А-образная теплица

  • Нет проблем при уборке снега.
  • Простой монтаж.
  • Необычный вид конструкции.
  • Ограничение полезной площади.
  • Сложности при укладке обшивки.
  • Неудобство использования.

Односкатная теплица

Преимущества и недостатки как у двухскатной теплицы. Лучше всего их сооружать как пристройку к жилому дому и использовать как парник для выращивания рассады для высаживания в «большую» теплицу.

Изготавливаются и другие, более сложные, как видно на фото.

Купольная теплица
Шатровая теплица
Теплица Митлайдера

Такая теплица из профилей для гипсокартона, имеет большую эффективность при вентиляции и циркуляции воздуха в ней.

Совет: При выборе конструкции сложной формы, следует учитывать, что для ее сборки нужен достаточно большой опыт, много времени и сил, которые не всегда есть смысл затрачивать.

Проектирование теплицы

После выбора формы будущего строения, составляется его чертеж. Это можно сделать на бумаге карандашом, а при наличии специальных знаний и навыков работы на компьютере, составляется в программе 3D-модель.

При этом:

  • Выбираются размеры постройки с учетом габаритов стандартных листов покрытия. Например, для сотового поликарбоната длина листа 6 метров, ширина — 2,1 метр.
  • Определяется способ соединения элементов обшивки между собой: внахлест или соединительными профилями.
  • Оптимальные размеры конструкции:
  1. Ширина – от 2 до 3 метров.
  2. Длина — 4, 6, 8 и 10 метров, с учетом поправок на стандартные размеры листов СПК.
  3. Высота — до 2,1 метра для арочной теплицы, для двухскатной — ограничений нет, но при этом необходимо соблюдать угол наклона скатов крыши 25-30°.
  • Намечается место размещения дверного проема, выбираются его размеры, чтобы было удобно входить в теплицу.
  • Определяется расположение форточек (см. Форточка для теплицы из поликарбоната — делаем правильно) и фрамуг, что особенно важно для конструкций большой площади — растения нуждаются в хорошей вентиляции.
  • Прорисовываются узлы соединения профиля в общем каркасе.
  • Составляется спецификация материала и крепежа с указанием количества и массы. Это позволит правильно закупить профиль, метизы, но при этом следует сделать запас элементов, примерно, 15%.

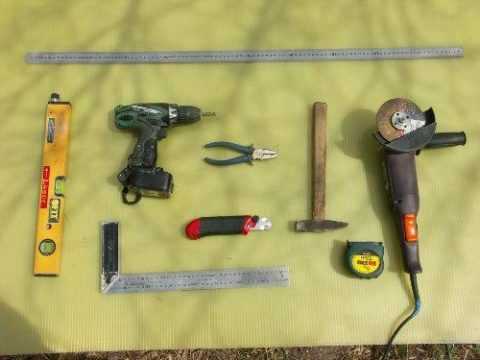

Инструменты и материалы

Перед тем, как сделать теплицу из профиля для гипсокартона арочного типа, необходимо приобрести доступные и не слишком дорогие материалы и инструменты.

Материалы для теплицы

Для сооружения каркаса потребуются профили:

  • ПУ, размерами 31х31.
  • Арочный.
  • ПНП, размерами 28х27.
  • ПП размерами 60х27, который монтируется в паре с ПНП.

Вместо потолочных профилей, можно использовать стеновые: ПН и ПС, которые так же подбираются в размер и монтируются парно. Для придания элементам нужной формы, ребра профиля надрезаются ножницами по металлу.

Инструменты для сборки каркаса

Монтаж каркаса можно выполнять с помощью:

  • Шуруповерта.
  • Пузырькового строительного уровня длиной минимум 0,6 метра.
  • Угольника.
  • Рулетки.
  • Маркера и простого карандаша.
  • Саморезов СММ 3,5х51, для сборки узлов.
  • Пассатижей.

Обшивку каркаса можно выполнять плотной полиэтиленовой пленкой или поликарбонатом толщиной более 3 мм.

Совет: Чем больше размеры конструкция, тем больше должна быть толщина обшивки.

Строительство теплицы

Сборка каркаса

Теплица своими руками из профиля для гипсокартона сооружается в такой последовательности:

  • Прорезаются стенки конструкции, профиль слегка складывается, подрезается основание. С помощью киянки узловые элементы теплицы загибаются внутрь.
  • Выкапывается небольшая траншея, глубиной примерно 35 см по периметру будущего строения и установить основные стойки профиля.
  • Выбирается ровное сухое место и на нем собираются приготовленные профили.

Сборка каркаса

  • Каркас собирается с любой торцевой стены, а к ним подсоединяются секционные составляющие.
  • Между балками выбирается шаг от 0,5 метра, что обеспечит большую жесткость конструкции и предотвратит прогиб сотового поликарбоната.
  • Фиксируется дверной проем. Соединяются стенки по нижнему периметру каркаса.
  • Собирается стропильная система конструкции с шагом между стойками от 0,5 до 1 метра.
  • Стропила соединяются с элементом жесткости. Монтируется коньковый элемент.

Крепление элемента жесткости для стропила

  • Контролируется отвесом и уровнем качество сборки конструкции. При необходимости, производятся исправления.
  • Траншея заливается цементом.
  • При заливке каркас следует хорошо выравнивать.
  • После окончательного застывания цемента крепится поликарбонат. Для этого:
  1. Вырезаются по нужным размерам листы.
  2. Особенно аккуратно необходимо готовить поликарбонат для обшивки кровли — из-за необходимости оставить на уровне конька небольшой зазор.
  3. Листы монтируются внахлест, начиная с крыши, постепенно спускаясь к стенам.
  4. Детали в узлах крепятся саморезами 4,2х25 мм с пресс-шайбой и уплотнительными резинками. Можно использовать и шурупы.
  5. Обшивка стены с дверным проемом производится последней.

Видео последовательности монтажа сотового поликарбоната, показывает подробно все нюансы процесса.

Щели, которые могут быть по контуру дверей и форточек, блокируются по периметру дополнительным брусом.

Самодельные теплицы из профиля для гипсокартона, могут стоять на участке несколько лет. Учитывая их хрупкость, необходимо предусмотреть монтаж съемной крыши или подпорок по всему периметру конструкции. Аккуратное использование теплицы из профилей сохраняет ее для использования несколько сезонов, что позволяет окупить затраты на установку.

parnik-teplitsa.ru

Теплица из профиля для гипсокартона

Каждый человек, у которого имеется дача или участок огорода, задумывается о постройке теплицы для получения урожая в течение всего года. В возведённом парнике растения защищены от атмосферных явлений, которые негативно на них действуют. Построить теплицу можно из различных стройматериалов, но гипсокартонный профиль для этой цели будет лучшим вариантом.

Преимущества профиля для гипсокартона как материала для теплицы

Чтобы теплица была прочной и отвечала всем необходимым требованиям, нужно выбрать качественный материал для строительства. Возвести её собственноручно можно из различных материалов:

  • Дерево
  • Стекло
  • Металл
  • Пластик
  • Пленка

Теплица из профиля для гипсокартона своими руками превосходит остальные материалы по следующим причинам:

  • Небольшая цена материала
  • Экологическая безопасность
  • Высокая прочность
  • Долгий срок службы
  • Быстрота и простота возведения конструкции собственноручно

Все вышеперечисленные плюсы имеются у других материалов лишь по отдельности, ни у одного нет всего в комплексе.

Необходимые материалы и инструменты

Сделать парник из профиля для гипсокартона своими руками не сложно, главное — иметь необходимые материалы и инструменты:

  • Рулетка для замеров
  • Шуруповерт
  • Болгарка
  • Ножницы для резки металла
  • Уровень строительный
  • Электролобзик
  • Маркер

Материал для возведения теплицы:

  • Металлический профиль для гипсокартона с оцинковкой
  • Поликарбонат в листах для перекрытия каркаса
  • Саморезы по металлу
  • Подкладки из резины под саморезы
  • Отвесы для выравнивания стен
  • Дверь с коробкой готовая к установке

Выбор профиля немаловажен, потому что влияет на конечный результат и его качество.

Чтобы теплица была прочной, надёжной и служила не один год, необходимо комбинировать профиль из нескольких видов. На строительном рынке можно приобрести следующие виды:

  • Направляющие. Собирают по всему периметру конструкции, к ним легко крепить другие элементы парника
  • Потолочные. Имеют хорошие рёбра жёсткости, что подходит для перекрытия
  • Стоечные. Их используют для основной несущей опоры
  • Арочные. Применяют для дверного проёма или каркаса в виде арки

Для возведения конструкции парника хорошим выбором будет 42-й металлопрофиль стоечный и направляющий, они легки в монтаже и надёжны в эксплуатации. Если размер теплицы будет больше, чем 3х6, тогда надёжнее 50 профиль.

Если строится теплица из направляющих для гипсокартона своими руками, но другие виды профиля не используются, то результат получится некачественным. Направляющий профиль необходим для выравнивания плоскости, но под основу он не подходит.

Выбор формы, размера и местоположения теплицы

Прежде чем приступать непосредственно к процессу строительства теплицы, нужно определиться с её формой, размером и местом, где она будет расположена.

Выбирается место расположения, которое защищено от ветров и открыто для солнца. После этого измеряем параметры участка и определяем размер теплицы.

Опытные садоводы рекомендуют расчет размеров парника делать так, чтобы было максимально удобно обрабатывать выращиваемые растения. Практика показывает, что идеальными параметрами для теплиц являются:

  • Ширина 2,5 м — в ней рассчитывают грядки, и расстояние между ними минимум 40 см, для удобного перемещения и тщательной обработки
  • Высота 2,1 м или 2,5 м, которая отталкивается от высоты двери, которая у теплиц — 1,8 м
  • Длина может быть разной — 4, 6, 8, 10 м — в зависимости от пожеланий хозяина

Классический размер теплицы — 3х6 с высотой 2,5.

При выборе формы парника необходимо учитывать размеры участка для постройки, какие растения будут там выращиваться и в каком количестве. Самые распространённые формы:

Наиболее часто используемый среди дачников и огородников вариант — двухскатная теплица с вертикальными стенками. В форме конструкции теплицы такого плана урожай хорошо освещён со всех сторон, она легко монтируется, а вся площадь почвы внутри неё хорошо обрабатывается.

Расчеты и чертеж

Если с формой теплицы уже всё решено, нужно приступать к чертежам на бумаге. Проект теплицы из профиля для гипсокартона необходимо воспроизвести в виде рисунка. Если имеются навыки пользователя компьютера, можно создать проект с помощью моделирующих программ.

Утверждённый ранее размер нужно воплотить в чертежах, плюс рассчитать, где будут основы каркаса. Для прочности расстояние между ними не должно превышать 1 метр. Следует учитывать размер листов поликарбоната, удобными являются с длиной три метра. Также надо обратить внимание на способ соединения отделочных листов между собой – накладыванием друг на друга или с помощью профилей.

Проём с дверьми должен быть удобным по размерам. Нужно правильно расположить небольшие окошки для хорошей вентиляции помещения — около четверти от площади покрытия.

Еще необходимо подсчитать количество расходного материала для предстоящей закупки.

Совет профессионалов: строительный материал нужно закупать немного с запасом.

Подготовка к строительству и обустройство фундамента

Подготовка к постройке теплицы начинается с уборки территории, а участок необходимо выровнять. После этого можно приступать к закладыванию фундамента. Фундамент поможет теплице устоять при плохих погодных условиях, и она простоит длительный срок.

Делать фундамент своими усилиями несложно:

  1. По размерам постройки делается разметка с помощью колышек и нити;
  2. Роется траншея в глубину на полметра шириной 0,25;
  3. На дно засыпаются поровну щебень с песком для дренажа;
  4. Делается раствор бетона;
  5. Из досок по периметру с помощью проволоки скрепляется опалубка;
  6. В сделанную опалубку заливается бетон.

Через неделю опалубка снимается. Через месяц после полного высыхания фундамента можно делать на нём тепличный каркас.

Монтаж каркаса

Многих интересует вопрос, как сделать теплицу из профиля для гипсокартона. Важным делом является монтаж каркаса.

Процесс монтажа каркаса:

  1. Профиль нарезается на необходимые отрезки;
  2. Профилями делается нижняя обвязка здания — основание по периметру;
  3. Делаются угловые узлы;
  4. Устанавливаются стойки по углам;
  5. Монтируются промежуточные стойки;
  6. Для прочности конструкции нужно изготовить ещё поперечные перекладины;
  7. Делается верхняя обвязка стоек по периметру стоек;
  8. Оборудуются планируемые проёмы;
  9. Монтируется кровля будущего парника.

Если придерживаться последовательности работ, на изготовление каркаса теплицы из профиля для гипсокартона своими руками понадобится несколько дней.

Совет профессионалов: большой каркас теплицы из профилей для гипсокартона лучше собирать по секциям, это легче и намного быстрее, а монтаж крыши произвести на земле, поднять и прикрепить.

Обшивка теплицы

В постройке теплицы её обшивка является последней работой в процессе стройки перед введением в эксплуатацию.

Обшивать парниковую конструкцию можно стеклом, плёнкой или поликарбонатом. Чаще всего для выполнения обшивки садоводы используют поликарбонат с толщиной листа в 4 мм.

Мастера рекомендуют обшивать постройку следующим образом:

  1. Распаковать листы и определить сторону, с которой находится стабилизирующее покрытие;
  2. Разрезать листы на необходимые куски по размерам;
  3. Обшить каркас поликарбонатом стабилизирующим слоем наружу, соединяя куски между собой внахлёст, к каркасу прикручивая саморезами;
  4. Все швы снаружи заклеить двухсторонним скотчем, чтобы защитить от дождя;
  5. В спроектированных местах вырезать проёмы для дверей и окон.

Кроме поликарбоната, для перекрытия используют плёнку, она закрепляется деревянными полосками, которые крепятся к каркасу саморезами.

Изготовление теплицы из металлопрофиля для гипсокартона своими руками закончено.

Если при создании чертежа для теплицы из профиля для гипсокартона расчеты вызывают проблемы и вам не походит размер 3х6, лучше заказать проект в соответствующей компании.

Теплица, созданная своими руками — экономное решение, которое по силам каждому хозяину, стоит лишь почитать рекомендации по строительству от профессионалов, посмотреть аналогичное видео и приступать к работе.

Что еще можно сделать из профиля для гипсокартона?

Профиль можно использовать для изготовления:

  • Забора
  • Беседки
  • Выполнить отделку стен
  • Оббить ворота
  • Соорудить каркас под здание

Вместе с тепличными постройками популярностью пользуется сарай из профиля для гипсокартона своими руками. Построить его можно максимально быстро. Рисуем проект здания и по нему делаем каркас сарая из профиля для гипсокартона, крепление выполняем саморезами. Внутри сарай отделываем ГКЛ (гипсокартонными листами).

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

remontcap.ru

сборка каркаса и покрытие поликарбонатом

Сегодня в магазинах можно приобрести готовую теплицу любого размера, выполненную из самых различных материалов. Но не всем такое приобретение по карману. Опытные и находчивые садоводы рекомендуют не тратить деньги, а построить каркас самостоятельно, используя самое необходимое. Один из бюджетных вариантов – строительство теплицы своими руками из профиля. Она получится надежной и прочной, а при выполнении правил эксплуатации прослужит долго.

Самодельная теплица из профиля

Содержание статьи

Грамотная подготовка к строительству

Для начала нелишним будет изучить вопрос выбора места теплицы, узнать тонкости строительства конструкции и начертить проект (чертеж) будущего сооружения.

Преимущества парника из металлического профиля

Теплица из металлического профиля

Теплица из металлического профиля имеет массу преимуществ:

  1. Она относительно легкая, но прочная и устойчивая.
  2. Такая теплица не боится никаких природных воздействий, особенно ветра и снега.
  3. Парник легко и быстро собирается, а в случае надобности разбирается. Поставить его можно на предварительно подготовленную почву на любом участке. При этом фундамент необязателен.
  4. Покрывают такую теплицу пленкой, но можно использовать и поликарбонат.

Выбор профиля для теплицы

Профиль должен быть не меньше 2-3 мм толщиной

Перед строительством следует определиться, из какого профиля она будет выполнена. Существует несколько видов металлопрофиля:

  • круглые трубы, диаметр которых около 5 см великолепно подойдет для вертикальной каркасной стойки, для прочности их соединяют уголками при помощи сварки;
  • квадратная или прямоугольная металлическая трубка, толщина стенки которой около 2-3 мм;
  • профиль для гипсокартона, необходимый для монтажа материал недорогой, легко нарезается специальными ножницами, крепится при помощи самореза, конструкция получается прочной и при правильном уходе долговечной;
  • профиль из алюминия дорогостоящий, но с его помощью можно выстроить теплицу с раздвижными боками, что очень удобно для организации проветривания.

Планирование и подготовка к строительству

На начальном этапе следует продумать, где расположится конструкция и какой она будет формы. Чаще огородные парники строят отдельно стоящие в виде прямоугольного домика с двускатной крышей. Такая конструкция в сборке самая легкая. Для этого используется прямой профиль.

Теплица «домиком» легко собирается и разбирается

Можно собрать теплицу с арочной крышей. Чтобы загнуть металлические трубчатые профили дугой, понадобится специальное оборудование. За неимением такового можно обратиться в строительный магазин, который предоставляет услугу изготовления металлических дуг при помощи трубогиба.

Проще всего сделать самостоятельно арку для теплицы из профиля для гипсокартона. Его бортики надрезаются ножницами, а после полоса сгибается в дугу. Если используется профтруба для арки, то ее с одного края надрезают болгаркой, сгибают, а после сваривают.

Проектируя конструкцию, нужно позаботиться о том, чтобы она получилась долговечной. Лучше приобретать для теплиц оцинкованный профиль, стоит он дороже обычного, но преимущество в том, что на металле не появится ржавчина, если во время монтажа не нарушен его защитный поверхностный слой.

Соединяют детали при помощи саморезов. Теплица в итоге получится разборная. Это удобно, если ее необходимо переместить на другое место.

Демонтаж некропотливый и не требует особых знаний, а последующая сборка займет мало времени. При желании можно пристроить парник к любой постройке: бане, хозблоку, гаражу или к дому. В этом случае крышу делают односкатной.

Теплицу с односкатной крышей можно пристроить к дому

Поэтапное строительство прямоугольной теплицы из профиля

Многие огородники рекомендуют строить теплицу своими руками из профиля под гипсокартон. Ведь такой парник имеет множество достоинств. Легко собирать, а при необходимости – демонтировать. Каркас легкий, его можно передвинуть, если, например, нужно построить фундамент или перенести на новое место. Профиль является одним из надежных и прочных материалов. Такая теплица прослужит многие годы.

Подготовка необходимых материалов и чертежа

Форма крыши может быть как арочная, так и прямая. Покрывают теплицу пленкой или поликарбонатом.

Каркас из профиля для гипсокартона

Перед строительством нужно собрать инструменты и закупить материалы. Во время работы понадобятся:

  • стоечный оцинкованный профиль;
  • направляющие;
  • несколько упаковок саморезов с плоской шляпкой;
  • шуруповерт;
  • ножницы, режущие металл;
  • уровень;
  • монтажная сантиметровая лента.

В строительстве любой постройки важен грамотно составленный чертеж. На этапе планирования продумывается не только форма будущей теплицы, но и ее размер, функциональность, удобство.

Составив наглядный чертеж, легче будет сориентироваться во время подготовки и сборки деталей.

Готовый чертеж теплицы 3×6 м

Размер теплицы напрямую зависит от участка. Обычно делают в длину 6-метровую конструкцию, в высоту – не менее 2,5 м, а в ширину – около 3 метров. Указанные размеры – ориентировочные. При желании постройку можно сделать больше или немного меньше. В маленькой стационарной теплице, если она узкая, неудобно работать и ухаживать за растениями.

Общие правила и последовательность монтажа каркаса

Когда чертеж составлен, все материалы подготовлены, можно приступить к сборке. Все выполняется в четкой последовательности. Каркас собирается рядом с территорией, где запланировано возводить теплицу из профиля своими руками.

  1. Первым делом подготавливается место, где будет поставлена теплица. Все расчищается, мусор убирается. Важно территорию максимально выровнять.
  2. Следует нанести разметку для возведения каркаса. Если необходимо, делается фундамент из досок, кирпичей или бетона. Здесь нужно сделать акцент, что парник, поставленный на фундамент, прослужит дольше.
  3. Оцинкованные стойки разделяются по длине. Первой собирается основа каркаса. Именно к ней будут прикрепляться саморезами все элементы.
  4. Торцевую часть, дверной проем важно собирать на ровной и твердой поверхности, а уже после крепить к основе.

Этапы сборки теплицы

Сборку всех элементов выполняют на твердой поверхности

Надежность и срок службы конструкции напрямую зависит от грамотной сборки и установки всех составляющих элементов. Существует несколько правил, как сделать теплицу из профиля собственноручно. Выполнив эти инструкции, можно гарантировать, что теплица прослужит долго.

  1. Первой собирается задняя стенка. Необходимо саморезами скрепить профили так, чтобы получился прямоугольник. Поперечная деталь вставляется ребром, а после закрепляется саморезом.
  2. Когда собрана задняя стенка, переходят к работе с кровлей. Сначала вымеривается ее середина, а после прикрепляется профиль, предназначенный для крыши.
  3. Пришло время собирать переднюю часть. Все делается аналогично сборки задней части теплицы, ведь они идентичны по размеру.
  4. Боковые стенки возводятся в последнюю очередь. Важно надежно крепить на саморезы детали.

Каркас теплицы готов. Нужно его проверить на прочность. Если она сомнительная, конструкцию дополнительно укрепляют внутри при помощи диагональных вставок или добавляют поперечные элементы. Теперь, когда каркас поставлен, остается обшить теплицу, сделать двери и форточки.

Как изготовить арочный парник

Делать парник очень высоким не стоит – он должен быть прочным и устойчивым. Организация раскосов – важный момент. Без них теплица не перенесет зимовку, особенно, если снега выпадет очень много. Строят каркас теплицы из пвх-профиля, труб, металлических профилей для гипсокартона. Сложность в том, что в арочных конструкциях нельзя ошибиться в размерах, а подготовка, сборка и установка выполняется поэтапно.

Готовый чертеж арочной теплицы из профильной трубы

Чем обшить арочную теплицу

Обшить арочный каркас можно пленкой или листами поликарбоната. Пленочная обшивка проигрывает. Она недолговечна, боится низкой температуры. После сбора урожая придется ее снимать с каркаса парника. Это неудобно, требует дополнительных усилий и времени.

Лучше использовать для обшивки каркаса из профиля поликарбонат. Гибкость, прочность и легкость – основные достоинства этого материала. Недостаток – листы поликарбоната имеют стандартный размер, поэтому нужно подстраиваться или резать листы, то сложнее.

Арочный каркас из V-образного профиля

Подготовка фундамента для арочной теплицы

Чтобы теплица прослужила долго, а металлический профиль не покрылся коррозией, необходимо позаботиться о фундаменте. Можно его сделать из бетона, деревянных балок и прочих строительных материалов. Какой вариант выбирать, решать самостоятельно. Все зависит от денег, выделенных на строительство.

На бетонный фундамент придется прилично потратиться. Его ширина должна быть не меньше 20 см. Также его рекомендуется углубить на расстояние промерзания грунта. Обязательно делается обвязка из дерева или металлического профиля.

Можно для парника подготовить другой фундамент, более экономичный и простой. Учитывая, что теплицы из поликарбоната легкий, есть возможность организовать парниковую конструкцию на столбиках из бетона. Их также обязательно нужно углублять в землю и делать обвязку брусьями или профилем.

Установка теплицы на фундамент увеличивает срок службы парника

Во время подготовки фундамента важно контролировать геометрическую точность. Достаточно ошибиться на миллиметр, и конструкция не переживет зиму. Все диагонали должны быть одинаковыми и равными.

Разбивка каркаса и подготовка арок

Когда работы с фундаментом завершены, а обвязка готова, можно заняться разбивкой каркаса. Чтобы не запутаться, опытные строители рекомендуют нарисовать на обвязке, в каком месте должна находиться каждая деталь. Важно на начальном этапе строительства обозначить, где будет располагаться арочная конструкция, дверной проем и прочие элементы.

Подготовка арок – занятие не из легких. Все они должны быть одинаковыми. Сначала изготавливается шаблонная дуга, после вся геометрия проверяется. Если размеры и изгиб соблюдены, выполняются все остальные арочные детали. В случаях, когда не получилось изготовить абсолютно идентичные по размерам все арки, расстраиваться не стоит. Всегда можно их, поджав, исправить.

В каждой дуге сверлятся отверстия, предназначенные для скрепления деталей. Соединяются элементы при помощи болтов.

Технология сборки теплицы

Важно, чтобы все дуги были одинаковыми

Во время сборки арочной теплицы из профиля важно не ошибиться в монтаже первой дуги и ее укреплении. Именно к ней будут присоединены все последующие элементы арки. Даже миллиметровое смещение недопустимо. Собирается каркас поэтапно:

  • детали первой дуги скрепить болтами, укрепить раскосами, а также обязательно провести проверку на вертикальность;
  • после произвести сборку всех дуг;
  • при помощи прямых профилей арочные элементы соединить между собой;
  • когда все детали арки смонтированы, необходимо снизу к каждой дуге теплицы прикрепить дополнительный металлический профиль, чтобы сделать конструкцию выше;
  • добавить горизонтальные элементы, которые приумножат прочность;
  • передняя и задняя часть конструкции собрать и прикрепить к каркасу в самом конце, на этом же этапе смонтировать двери, форточки;
  • переставить собранный каркас в нужное место, проверить на устойчивость (в случае необходимости укрепить дополнительными горизонтальными вставками), закрепить ножки и обшить.

Схема арочной теплицы с размерами

Как видите, вполне реально построить своими руками хорошую теплицу из металлических профилей. Такой парник получится намного дешевле покупного, а по качеству ничем не будет уступать. Важно грамотно составить проект и, изготовив все детали, в четкости выполнить сборку.

teplicno.ru

Теплица своими руками из профиля

В климатических условиях средней полосы России теплица становится неотъемлемой частью огородного хозяйства. Учитывая особенности планировки своего участка, многие стараются сделать это нехитрое сооружение своими руками. Вариантов исполнения теплицы множество и мы предлагаем рассмотреть некоторые из них для более полного представление о предмете.

Каркасы

Чтобы сделать прочное и надежное строение, можно использовать различные варианты изготовление каркаса в части используемых материалов.

Древесина

Традиционный и самый используемый вариант для каркаса теплицы. Требует определенных навыков при работе с ней. Каркас нуждается в специальной обработке материалами, препятствующими развитию гнилостных процессов.

Труба профильная

Очень удобный вариант при изготовлении теплицы своими руками, примерный размер 60×40×2,5 мм или 80×60×2,5 мм в зависимости от размеров сооружения. Предпочтительно использовать оцинкованную сталь. При этом в местах распилов необходимо наносить защитную окраску, для чего подойдет обычная серебрянка. Соединение элементов конструкции нужно производить с применением различных уголков или пластин самонарезающими винтами. При качественном изготовлении и уходе теплица прослужит не один десяток лет.

Специальные профильные изделия

Очень удобными для монтажа и достаточно прочные каркасы теплицы получаются из профиля для крепления гипсокартона с покрытием из поликарбоната.

Эти профиля выпускаются в широкой гамме размеров, подобрать их в зависимости от размеров теплицы не составить труда, а простота сборки позволяет сделать все работы своими руками. Тем более, что изделия комплектуются специальными доборными элементами для качественной сборки. Толщина металла, из которого изготовлен профиль, составляет не менее 0,55 мм, цинковое покрытие гарантирует долговечность изделия.


Как видно из рис.1, форма профиля обеспечивает максимальную его жесткость и прочность на изгиб.

Полный размерный ряд профилей


Широкая гамма типоразмеров позволяет конструировать из такого профиля теплицы с различной несущей способностью по выбору исполнителя и обеспечивать качество монтажа при сборке своими руками.
Подробнее нужно представить некоторые, наиболее часто применяемые виды доборных элементов:
  • Соединяющий двухуровневый элемент для профиля CD. Поставляется в виде развертки детали, подгиб в нужном месте производится в процессе монтажа каркаса теплицы.


Соединитель в одном уровне позволяет сделать стыковку профиля под прямым углом, при этом для нагрузок до 20 кг в крепеже нет необходимости, достаточно защелкнуть замок на соединителе. Однако, учитывая возможные высокие ветровые нагрузки на конструкцию, на элементах крепления лучше не экономить.
  • Прямые подвесы, применяемые в потолочных конструкциях для крепления к потолку несущего CD профиля. Применительно для теплицы могут служить поддерживающим элементом арочной конструкции, допустимая нагрузка до 30 кг, длина от 7,5 до 30 см. подгибается по месту при монтаже и крепится двумя винтами. Рис.5. Подвес прямой
  • Подвес анкерный применяется там, где длины прямого недостаточно, выпускается в длинах 25 см, 50 100. Удержание производится через тягу.


Продольный удлинитель, так называемая проставка позволяет производить удлинение профиля. Работает как вставка внутрь последнего и по краям закрепляется винтами — саморезами или вытяжной заклепкой.

Угловой соединитель при Т-образных соединениях применяется по углам каркаса. Надежно фиксирует детали соединения, крепление саморезами или вытяжной заклепкой.

Совершенно очевидно, что подбор комплектующих изделий для монтажа каркаса теплицы, обеспечивает надежность конструкции. Они достаточно просты, чтобы каркас можно было сделать своими руками с небольшими трудозатратами.

Приобретение профильной продукции и крепежа

Намереваясь создать прочную и надежную теплицу, нужно обратить особое внимание на качество приобретаемого профиля для гипсокартона и доборных элементов. На что стоит обратить внимание:

  • профиль для гипсокартона должен быть идеально ровным без осевых и винтовых деформаций;
  • толщина металла не должна быть меньше 0,55 мм;
  • проявления коррозии металла или отслоение цинкового слоя — однозначный браковочный признак, сооружение из таких элементов долго не продержится;
  • если изделия покрыты смазкой — явное намерение скрыть дефекты защитного покрытия;
  • отклонения в размерах — работать с таким профилем для гипсокартона мучительно трудно, да и результат получается «так себе»;
  • профиль для гипсокартона имеет специальные насечки, способствующие позиционированию крепежа, редкие или неполные насечки способствуют соскальзыванию острия винта;
  • приобретая крепеж нужно обратить внимание на остроту кончиков, подломанные кончики свидетельствует о перекалке, а наличие заусенцев — о нарушении технологии производства. Шлицы на головке должны быть полного профиля и без заусенцев;
  • очень опасен профиль, на котором остались заусенцы или имеются острые кромки, такие недостатки могут стать причиной серьезной травмы.

Порядок выполнения работ

Как и любая работа по строительству объекта, эта имеет определенную последовательность действий, подлежащую неукоснительному исполнению:

  1. Первое, чем следует озаботиться — изготовить чертежи теплицы. Это поможет сделать расчет потребности в материалах и не приобретать лишнего. Кроме того, имея чертежи деталей, их можно изготовить заранее без подгонки по месту.
  2. Варьируя угол наклона ската, можно найти такую его величину, которая позволит оптимально раскраивать листы поликарбоната без значительных отходов. Выполняя чертежи таких деталей, нужно помнить, что этот материал имеет повышенную удлиняемость при нагреве. Припуск на величину удлинения должен составлять 3 — 5 мм в минус.


Способы установки теплицы:
  • Установка на фундамент.

Вес каркаса и поликарбоната незначителен, следовательно, достаточно сделать малозаглубленный ленточный фундамент, что несложно для выполнения своими руками. Глубина траншей приблизительно 50 см, дно нужно засыпать ПГС слоем 15 — 20 см, после чего его утрамбовывают и проливают водой для дополнительного уплотнения. Опалубку делают из строганной доски толщиной порядка 40 мм, причем чистовая поверхность должна быть обращена в сторону фундамента. Верхний край опалубки нужно сделать строго горизонтальной по размеру высоты. Все работы можно выполнить своими руками. Ширина бетонного основания достаточна в 30 см.
На дно траншеи уложить гидроизоляцию из рубероида в два слоя. Установить арматуру в два слоя на расстоянии 15 — 20 см друг от друга, закрепить вязальной проволокой.

Заливку бетона можно выполнить своими руками за день. Для бетона можно использовать цемент марки 400 в соотношении 1 : 3,5 по песку. Верхний край фундамента выполнить вровень с опалубкой. Имея чертежи рассчитать количество материала несложно.

Фундамент нужно укрыть влажной мешковиной или пленкой. В жаркое время его ежедневно поливают водой, не допуская преждевременного высыхания. Роль воды в бетоне — кристаллизация массы, при пересыхании бетон растрескивается. Дальнейшие работы можно выполнять не ранее 3-х недель.
Гидроизоляцию верха основания нужно выполнить водорастворимой битумной мастикой и двумя слоями рубероида. Закрепить мауэрлат из доски. Если при бетонировании не установлены шпильки для этого, можно засверлить отверстия по бетону, установить пластиковые дюбели и крепить винтами.


Теплица, имеющая большую парусность и незначительный вес, должна быть надежно закреплена на фундаменте.
  • Установка на винтовые сваи.

Весьма распространенный способ установки теплицы из поликарбоната, когда мауэрлат крепится на винтовые сваи. Диаметр погружаемой части 32 мм, длина порядка 700 — 1000 мм. Легко выполняется своими руками, из-за чего способ и стал популярным.

  • Установка непосредственно на грунт

Самый простой и достаточно надежны способ установки теплицы. Мауэрлат из брус укладывается непосредственно на грунт и выставляется по уровню. Предварительно брус нужно пропитать отработанным маслом из автомобильного двигателя, что обеспечит ему срок службы не менее 5 лет. Для закрепления мауэрлата на месте установки необходимо вбить в землю анкера из металла на глубину не менее 1 метра на расстоянии 1,2 — 1,5 метра между ними, брус закрепить на анкерах.

Монтаж

Порядок исполнения следующий:
  • на горизонтальной площадке собрать лицевую стенку сооружения, детали из поликарбоната вырезать электролобзиком или обычной пилой или ножом;
  • закрепить дверь, лицевую стенку установить на фундамент, выставить и зафиксировать временными укосинами;
  • дальнейший монтаж вести по чертежам, закрепляя листы поликарбоната винтами; следует помнить, что детали из поликарбоната нельзя крепить через отверстия ближе 40 мм от края;
  • для придания более совершенной формы строению можно использовать способность поликарбоната к изгибу, при этом минимальный его радиус составляет 150-кратную толщину листа. Эти операции можно выполнить своими руками даже в одиночку.
  • чтобы крепить гнутый лист поликарбоната достаточно изогнуть специально изготовленную деталь из набора профилей для гипсокартона.

Применение для тепличного хозяйства профилей для гипсокартона и уникального по свойствам поликарбоната открыло широкие возможности для творческого подхода. А простота монтажа обеспечивает возможность быстрого изготовления объектов своими руками. Успехов вам!
В следующем видео — примеры теплиц из профиля, укрытых поликарбонатом.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как монтируется теплица из профиля? — 1poparnikam.ru

Теплица из профиля своими руками — это не только способ значительно сэкономить на сооружении парника, но и возможность попробовать свои силы в оборудовании дачного участка этим незаменимым атрибутом. Оцинкованный профиль для гипсокартона обладает всеми необходимыми для создания теплицы качествами, такими как высокая несущая способность, антикоррозионные свойства и простота обработки. Помимо этого, данный материал имеет низкую стоимость и часто остается после ремонта в доме.

Виды алюминиевого профиля, использующегося для строительства теплиц.

Одно из преимуществ теплицы из профиля заключается в том, что ее размеры и форма могут быть любыми — все зависит только от ваших потребностей. Рассмотрим детальнее набор необходимых материалов и инструментов для установки парника, схемы и последовательность сборки, а также преимущества и недостатки такого инженерного решения.

Материалы и инструменты

Профиль для гипсокартона достаточно просто резать, изгибать и скреплять его элементы между собой, поэтому вам не понадобятся сложные инструменты — достаточно будет использовать следующие приспособления:

Схема профильной теплицы.

  • ножницы по металлу;
  • рулетка;
  • строительный уровень и отвес;
  • шуруповерт.

Если объем предстоящих работ довольно значительный (например, вы будете возводить теплицу большой площади и высоты), то обрезку профиля можно производить при помощи небольшой болгарки.

Металлический каркас — это только «скелет» парника. Для окончательного оформления конструкции его нужно будет покрыть материалом, пропускающим солнечные лучи, но одновременно удерживающим внутри большую часть тепла и влаги. Для такой цели идеально подходят листы ячеистого или, как его еще называют, сотового поликарбоната. Он может быть разной толщины, но рекомендуется использовать материал не тоньше 6-8 мм, поскольку он сможет адекватно противостоять снеговой нагрузке в зимний период.

Стандартная ширина листов поликарбоната составляет 210 см, тогда как длина может быть от 1 до 12 метров. Такие параметры позволяют создавать как небольшие теплицы, так и масштабные парники арочного типа. Расчет расхода поликарбоната производится исходя из общей площади строения, к которой стоит добавить 5-10% для запаса.

Вернуться к оглавлению

Параметры парника из металлических профилей

Схема устройства каркаса из профилированной трубы.

Для того чтобы выбрать подходящую схему каркаса для теплицы из профиля, следует определиться с ее площадью, соотношением сторон и высотой. По той причине, что листы поликарбоната имеют ширину 2.1 метра, длину теплицы следует задавать кратно данному параметру. Это обеспечит экономию материала и уменьшит количество отходов. Так мы получим следующие стандартные параметры длины парника:

  • 4.2 метров;
  • 6.3 метров;
  • 8.4 метров;
  • 10.5 метров.

Размеры можно наращивать и дальше — все зависит от параметров вашего участка. Высота теплицы при этом остается одинаковой и зависит в первую очередь от вашего роста: работа внутри должна быть комфортной, чтобы не приходилось постоянно пригибаться или ударяться головой о потолок.

Крышу парника, собранного своими руками, удобнее всего делать двускатной. Такое решение не только упростит конструкцию по сравнению с арочными вариантами, но и обеспечит оптимальное пропускание и рассеивание солнечного света. Угол скатов будет составлять 25-30°, в результате чего снег на крыше не будет задерживаться толстым слоем.

После выбора параметров будущего парника следует приступать к проектированию его каркаса. Для начала составляется схема в масштабе, на которой будут указаны отдельные элементы, их длина и места установки. Чертежи теплицы из профиля помогут легко рассчитать затраты материала и произвести его порезку.

Вернуться к оглавлению

Заливка фундамента для теплицы

Схема направляющего профиля для устройства перемычек в каркасах облицовок.

Надежная и долговечная теплица, изготовленная из профиля, должна быть установлена не просто на земле, а на неглубоком бетонном основании.

Рекомендуется использование ленточного фундамента с глубиной заложения 15-20 см и общей высотой 50-60 см.

Для этого по периметру участка, где будет стоять парник, выкапывают траншею глубиной до 20 см и шириной 20-25 см.

На дно траншеи нужно уложить дренажный слой из смеси мелкого щебня и песка в пропорции 1:1.

После этого вокруг сооружают деревянную опалубку на высоту 35-40 см и заливают свободное пространство бетоном.

Для застывания такому фундаменту будет достаточно 2-3 недель, хотя опалубку можно демонтировать уже по прошествии недели.

Вернуться к оглавлению

Сборка каркаса теплицы

Для того чтобы приступить непосредственно к сборке каркаса, вам нужно разрезать оцинкованный профиль на отдельные элементы согласно с составленной ранее схемой. Соединение частей между собой производится без помощи сварки: все, что вам будет нужно, саморезы по металлу и шуруповерт.

Виды теплиц.

Каркас теплицы будет состоять из отдельных секций, соединенных между собой общей верхней балкой. Особое внимание следует уделить местам угловых креплений профиля между собой. Оно должно осуществляться как минимум двумя саморезами — это обеспечит хорошую жесткость и устойчивость конструкции.

Шаг между секциями выбирается таким образом, чтобы обеспечить максимальную жесткость конструкции. Рекомендуется придерживаться расстояния, равного ширине листа поликарбоната, поделенной на 3 или 4. Если разместить их ближе, будет ощутимый перерасход материала и уменьшится количество солнечного света, пропускаемого внутрь, а при очень большом шаге стенки теплицы могут не выдержать напора ветра.

Сборка всех элементов будет осуществляться в горизонтальном положении, так что следует позаботиться о наличии свободной от посторонних предметов и ровной площадки.

Передняя и задняя стенки парника собираются так же, как и промежуточные секции, но усиливаются вертикальными стойками. Заднюю стенку впоследствии оставляют глухой, а в передней следует сделать вход в теплицу. Для этого к одной из стоек прикручивают саморезами дверные петли, а из частей профиля изготавливают легкую дверь, которую впоследствии тоже покрывают поликарбонатом.

Перед окончательной сборкой к поверхности бетонного фундамента саморезами прикручивают направляющий профиль, к которому будут присоединены секции теплицы. Его ширину следует выбирать так, чтобы вертикальные стойки свободно в него входили.

Конструкцию каркаса можно немного усложнить, оборудовав его открывающимися небольшими форточками для проветривания.

Вернуться к оглавлению

Покрытие каркаса поликарбонатом

После окончания предварительных работ профиль для теплиц нужно покрыть поликарбонатом. Листы материала крепят к каркасу при помощи специальных термошайб. Они имеют резиновую прокладку и защелкивающуюся пластиковую крышку, обеспечивая полную герметичность мест соединения.

Чтобы не возник конденсат, вызванный перепадами температур, листы поликарбоната соединяют встык, но для полной герметичности этого недостаточно. Швы дополнительно проклеиваются специальной гермолентой либо оборудуются пластиковыми профилями, соединяющими материал между собой.

Конек крыши теплицы из поликарбоната — одно из самых уязвимых мест. При неправильном монтаже сквозь него начинает протекать вода и заходить холодный воздух. Чтобы избежать этого, конек закрывают пластиковым уголком, соединяя его с поликарбонатом.

Вернуться к оглавлению

Преимущества и недостатки поликарбоната

Теплица получается легкой, надежной и недорогой. Несмотря на кажущуюся ненадежность конструкции, она выдерживает сильные порывы ветра и значительные снеговые нагрузки. Оцинкованный металлический профиль хорошо защищен от влажности, вследствие чего обеспечивается длительный срок эксплуатации парника. Монтаж каркаса осуществляется очень просто и быстро, без применения сложного или дорогого оборудования.

К минусам можно отнести разве что высокую стоимость поликарбоната, которым покрывается каркас. Но его надежность и высокая пропускная способность по отношению к солнечному свету позволяет компенсировать этот недостаток.

Теплица своими руками из профиля — надежная и недорогая альтернатива парникам из дерева, тяжелых труб или стальных уголков.

При ее возведении не требуется применять сварочный аппарат или другие сложные в использовании инструменты.

Такую конструкцию может сделать даже новичок, обеспечив себя постоянным высоким урожаем свежих овощей.

1poparnikam.ru
