Теплицы чертежи – Проект теплицы из поликарбоната своими руками: чертеж с размерами

Устройство теплицы чертежи и проекты

Многогранная схема.

Переходной вариант меж арочной и двускатной формой. Характеризуется высочайшей прочностью и стойкостью к снеговым нагрузкам.

Ломаная схема приспособлена для сезонного использования. Нижние сегменты крыши могут являться большенными вентиляционными лючками.

Главный недочет такового проекта – высочайшая сложность и трудозатратность сборки каркаса.

#video_insert_place

Односкатная крыша. Более всераспространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю.

Достоинства таковой схемы сборки для зимней теплицы намного больше, если она расположена на южной стороне дома. В данном случае экономия на подогреве может составлять до 20 %.

Не считая того, если позволяет схема отопления дома с ней можно соединить систему подогрева теплицы.

#video_insert_place

При монтаже употребляют разъёмные либо неразъёмные поликарбонатные профили. Нижние торцы требуется закрыть перфорированной лентой, способной обеспечить нормальный сток конденсата и воспрепятствовать проникновению пыли.

Верхние торцы требуется закрыть с помощью сплошной самоклеящейся алюминиевой ленты. Следует заранее отметить, что если теплица строится в виде арки, то торцы панелей требуется закрыть с помощью специальных профилей.

Панели с шириной от 500 до 1050 мм следует вставить в пазы профилей, после этого прикрепить к продольным опорам каркаса с помощью саморезов.

Саморезы должны быть снабжены термошайбами, способными обеспечить герметичное и надёжное крепление панели. Кроме этого, немаловажным моментом будет то, что благодаря термошайбам риск смятия панели сводится к минимуму.

#video_insert_place

Каркас из шляпного профиля монтируется быстро и легко, но такая конструкция не выдерживает вес тяжелого снега.

Если Вы решили строить фермерские теплицы из профильной трубы, то здесь каркас может быть сварным. Труба имеет круглое или квадратное сечение.

Эта конструкция также не выдерживает большого веса снега.

Каркас закрепляют на фундаменте. Для прочности используют анкерные болты, либо предварительно закрепленные шпильки.

Такое крепление обеспечит достаточную жесткость и прочность, при всем этом разница в теплоемкости строительных материалов не будет способствовать расшатыванию конструкции в сильную жару и морозы.

Полезный совет! При строительстве теплицы из поликарбоната своими руками из профильных труб вытянутой формы, рекомендуется установить ее по направлению с востока на запад. Форточку для проветривания в двускатном варианте теплицы располагают с южной стороны.

Наиболее распространенными видами оснований под теплицы являются деревянные рамы из брусьев, короба из дерева, ленточные фундаменты мелкого заглубления, столбчатые и точечные фундаменты. Выбирая тот или иной фундамент, необходимо учитывать вес и размер будущей конструкции теплицы, ее функциональность и материал покрытия.

---

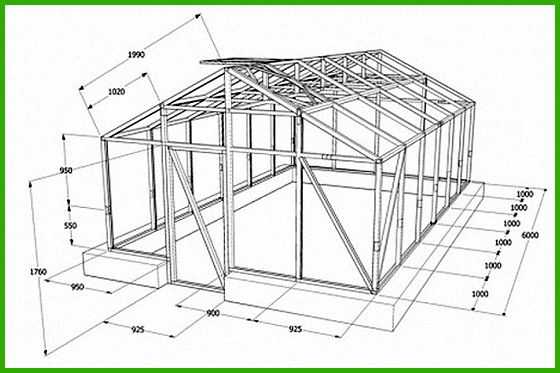

Archicad 18 — Технический проект теплицы 9х3 м

---

bevelavita.ru

Проекты и чертежи теплиц для дачи из поликарбоната и дерева

В условиях нашего климата вырастить хороший урожай, к сожалению, практически невозможно. Из-за многочисленных температурных перепадов, обильных осадков, сильных ветров растения порой развиваются крайне плохо. По этой причине каждый дачник рано или поздно задумывается над вопросами создания проекта теплицы и её строительства.

Вернуться к оглавлению

Содержание материала

Расположение теплицы на участке

Прежде всего,  следует определиться с желаемой формой теплицы, которую выбирают с учётом нескольких особенностей:

• назначение теплицы;
• расположение теплицы относительно сторон горизонта;
• наличие тени от расположенных рядом строений, кустов, деревьев;
• возможное присоединение теплицы к близлежащим сооружениям.

В той ситуации, если располагающиеся рядом постройки или деревья отбрасывают слишком большую тень на боковые стенки теплицы, одну из них рекомендуется сделать наглухо закрытой.

Крышу желательно сделать прозрачной, чтобы растения получали необходимое количество солнечного света.

Вернуться к оглавлению

Устройство теплицы

Конструкция теплицы состоит из двух частей: светопроницаемого материала и каркаса, который может быть изготовлен из пластика, стали, дерева и алюминия.

Типовая схема устройства теплицы

Конструкции, которые изготавливаются с использованием пластика или дерева менее долговечны, нежели алюминиевые и стальные. Пластик – не слишком прочный материал, а древесина, не прошедшая специальную обработку, быстро поддается гниению. В результате воздействия внешней окружающей среды такие каркасы могут быстро прийти в негодность.

Многие дачники, решившие начать строительство теплицы, отдают предпочтение именно древесине, так как этот материал является одним из наиболее доступных вариантов.

Перед началом работ древесину следует обработать специальными защитными средствами, что увеличит срок её службы. Такую же обработку должны пройти все соединительные места и стропила.

Стены дачной теплицы изготавливаются из пленочных материалов или стекла. Конечно, если вы можете позволить себе приобрести стекло, то предпочтение стоит отдать именно ему, так как плёнка имеет некоторые недостатки.

Деревянная теплица со стеклянными стенами

К недостаткам плёночных материалов относится:

1. Деформация плёнки во время резких температурных перепадов, в результате чего она может порваться;
2. Как правило, средний срок службы плёночных покрытий колеблется в пределах одного-двух сезонов. Вам придется менять покрытие каждый год, что не слишком удобно;
3. Из-за того, что плёнка пропускает слишком много солнечных лучей, температура в теплице становится достаточно высокой. Ночью температура в теплице заметно снижается, что влечёт за собой резкие температурные перепады. Естественно, такое положение дел не слишком-то хорошо сказывается на развитии растений.

Вернуться к оглавлению

Виды теплиц

Теплицы для дач делятся на грунтовые, присоединённые, арочные, с одно- и двускатной крышей.

Арочные теплицы

Теплицы арочной формы с виду похожи на простой садовый парник, с аналогичным принципом постройки.

Деревянный каркас

Схема деревянного арочного каркаса для теплицы

1. Сначала изготавливается фундамент, для чего можно использовать обычные деревянные столбики.
2. Затем при помощи гвоздей скрепляют  четыре доски, которые будут основанием теплицы.
3. На них устанавливают 4 арки, на расстоянии 1,5 метров.
4. В крайней арке следует установить дверную коробку (как правило, изготавливается самостоятельно из нескольких брусков).
5. Полученную конструкцию укрепляют при помощи деревянной обрешётки.
6. В завершении наверх натягивают плёнку, которую прибивают к обрешётке при помощи реек.

На видео можете посмотреть, как была сделана своими руками подобная теплица для выращивания огурцов и помидоров размером 6 на 12 метров.

Алюминиевый каркас

Схема устройства алюминиевого каркаса теплицы

Конструкция таких теплиц представляет собой ряд выгнутых по шаблону, стоящих параллельно друг другу, алюминиевых рёбер, которые сверху обтянуты плёнкой. Этапы устройства этой теплицы:

1. Сначала в землю вбиваются алюминиевые ребра.
2. Наверху при помощи кронштейнов крепится коньковая рейка.
3. После этого при помощи шурупов следует закрепить две боковые рейки.
4. В том месте, где будет находиться дверь, к кронштейну требуется прикрепить две рейки. В дальнейшем они будут выступать в качестве дверного проёма.
5. Полученная конструкция сверху обтягивается плёнкой.

Грунтовые теплицы

В нашей стране такие теплицы встречаются крайне редко, так как предназначены для выращивания растений, которым для развития необходима не слишком высокая температура и высокая влажность.

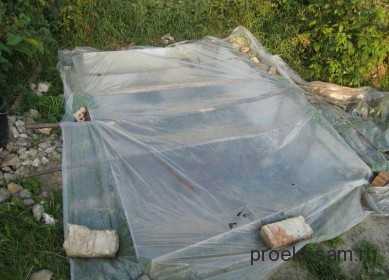

Небольшая теплица, углубленная в грунт

Присоединённые отапливаемые теплицы

Основным достоинством присоединённых теплиц является их близкое расположение к дому. Они бывают застеклёнными, нередко дополняются обогревателями и устройствами автоматического полива. Благодаря наличию утеплителей идеально подойдут для круглогодичного выращивания растений.

Проект отапливаемой теплицы, присоединённой к дачному домуВернуться к оглавлению

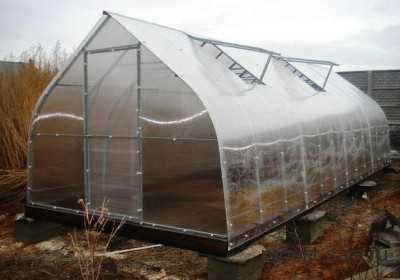

Проект теплицы из поликарбоната

Основные преимущества теплиц из поликарбоната заключаются в долговечности таких конструкций (в среднем, не менее 30 лет). Кроме этого, такие теплицы обладают невысокой стоимостью, качественной теплоизоляцией, хорошей светопроводимостью и защитой от ультрафиолетовых лучей.

Проект теплицы из поликарбоната

Строительство фундамента

Возвести фундамент можно при помощи трёх способов, каждый из которых отличается от предыдущего:

1. Возведение фундамента из бруса с размерами 100х100 мм, и покрытие его защитным слоем.
2. Изготовление фундамента из блоков ФБС (20х40х20) см (этот вариант будет более дорогим, но надёжным).
3. Возведение ленточного фундамента шириной 20 см при глубине 50 см (в этом случае строительство займёт достаточно много времени, но результат выйдет более долговечным).

Тип фундамента выбирается исключительно по желанию человека, но всё-таки наиболее оптимальным вариантом для теплицы из поликарбоната станет фундамент из блоков.

Простой фундамент из блоков

Возведение каркаса

Размеры выбираются самостоятельно, так как земельные участки у всех разные. Каркас теплицы возводят из оцинкованного железного профиля, который можно приобрести практически в каждом строительном магазине. Строительство ведётся следующим образом:

1. При помощи циркулярной пилы или электролобзика поликарбонат режут на куски необходимых размеров.
2. Стружка, находящаяся во внутренней полости, удаляется.
3. При помощи электродрели сверлятся монтажные отверстия, расстояние которых от края панели должно составлять порядка 40-50 мм.
4. При помощи саморезов к фундаменту крепятся Т-образные окончания каркаса.

Схема возведения каркаса для теплицы из поликарбоната

После того, как каркас построен, можно приступать к монтажу.

Вернуться к оглавлению

Монтаж теплицы

При монтаже используют разъёмные или неразъёмные поликарбонатные профили. Нижние торцы требуется закрыть перфорированной лентой, способной обеспечить нормальный сток конденсата и воспрепятствовать проникновению пыли. Верхние торцы требуется закрыть при помощи сплошной самоклеящейся алюминиевой ленты. Следует заранее отметить, что если теплица строится в виде арки, то торцы панелей требуется закрыть при помощи специальных профилей.

После этого в профиле следует просверлить несколько отверстий. Это необходимо для того, чтобы конденсат мог аккуратно стекать по внутренним каналам панелей и в дальнейшем выводиться наружу.

Схема установки и монтажа теплицы из поликарбоната

Панели с шириной от 500 до 1050 мм следует вставить в пазы профилей, после чего прикрепить к продольным опорам каркаса при помощи саморезов. Саморезы должны быть снабжены термошайбами, способными обеспечить герметичное и надёжное крепление панели. Кроме этого, немаловажным моментом является то, что благодаря термошайбам риск смятия панели сводится к минимуму.

Вернуться к оглавлению

Установка отопления

После того, как монтаж полностью закончен, можно приступать к проводке отопления. Для этого можно использовать следующую формулу:

Величина, характеризующая потребность в тепле (килокалории) = разность температур * коэффициент теплопроводности * площадь остекления.

Затем потребуется разместить отопительные приборы. Лучше всего использовать алюминиевые конвекторы, которые можно равномерно разместить по всему периметру.

Устройство системы отопления теплицыВернуться к оглавлению

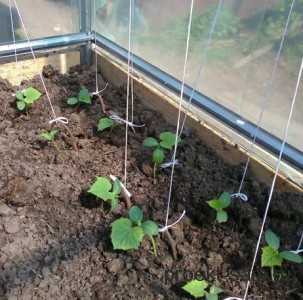

Почва для теплиц

Теплица уже полностью готова, теперь осталось только наполнить её почвой. Самой подходящей смесью считается почва, которая состоит 3 частей перегноя, 1 части песка и 2 частей дерновой земли.

На одно ведро смеси желательно добавить по чайной ложке сульфата калия, суперфосфата и мочевины. Эту смесь рекомендуется закладывать осенью, чтобы за зиму все вредители вымерли.

proekt-sam.ru

Чертежи теплиц для строительства своими руками

Строительство этого нужного в домашнем хозяйстве сооружения нельзя отнести к очень уж сложным делам для человека, который умеет своими руками держать молоток и ножовку. Но обратить внимание на некоторые особенности все же следует.

Классификация теплиц.

Предлагаемые чертежи теплиц помогут сделать правильный выбор и принесут не только удовольствие от самого процесса строительства, но и вполне ощутимую и материальную пользу.

Сделаны из дерева — советская классика!

Заглубленную в грунт двускатную теплицу можно встретить во всех регионах, кроме самых южных. Там она просто не углубляется в землю. Правильные теплоизоляция, системы отопления, вентиляции и полива, сделанные своими руками, позволяют в подобных теплицах выращивать любые виды рассады, цветов или огородных культур даже в самом суровом климате.

На чертеже обозначены:

1. Вертикальные стойки.
2. Заглубленный фундамент.
3. Стропила.
4. Конек.
5. Связочный брус.
6. Упорный паз для рам.
7. Отлив.
8. Стойки стеллажа.
9. Опора стеллажа.
10. Дымоход.

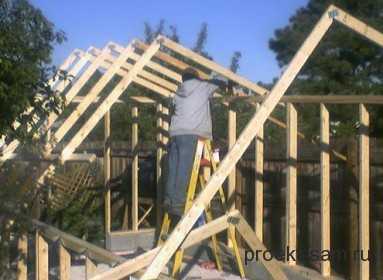

Устройство деревянной теплицы.

Данная схема имеет некоторые особенности, на которые следует обратить внимание:

1. Под основание устраивается ленточный фундамент на глубину не менее 400 мм. Котлован глубиной 1200 мм (с фундаментом) вполне можно сделать и своими руками.
2. Каким будет покрытие — стекло, пленка или пластины из поликарбоната — не принципиально.
3. Отопление в классическом чертеже теплицы — печное, практически же каждый хозяин выбирает оптимальный для него вариант.

Следует отметить, что этот, на первый взгляд, устаревший чертеж теплицы по сей день широко распространен по всему миру. Его можно встретить и в Австрии, и в Швеции, и в Канаде.

Ныне старая схема переживает второе рождение, пользуясь большой популярностью у любителей органического земледелия.

Вернуться к оглавлению

Чертеж теплицы из профиля для гипсокартона

Легкий, достаточно прочный, износоустойчивый, удобный в монтаже и довольно недорогой профиль буквально сам просится в качестве основного материала для строительства теплицы своими руками. Это почти та же схема, что и рассмотренная выше. Особенностью является вентиляционная фрамуга, устроенная на двускатной крыше.

Виды профилей для парника.

Чертежи теплицы предполагают использование профиля для гипсокартона CD(60х27) в качестве вертикальных стоек, конька и стропил и диагоналей в секциях. Для горизонталей лучше подойдет UD(27х28) профиль. Покрыть тепличку можно пленкой, но наилучшим будет покрытие из сотового поликарбоната. Учитывая подверженность его к температурным расширениям, листы поликарбоната следует укладывать внахлест. Все соединения и отверстия под крепеж в обязательном порядке обрабатываются силиконом.

Существенным минусом в чертеже теплицы является недостаточная способность выдерживать снеговую нагрузку. Поэтому пленочное покрытие на зиму желательно убирать. При использовании покрытия из поликарбоната требуется усиление скатов крыши дополнительными вертикальными стойками. Или же просто придется разобрать крышу на зиму.

Для лучшей устойчивости и надежности всей конструкции чертежи теплицы предполагают использование усиленного (0,6 мм) профиля в угловых стойках, а также в нижнем и верхнем обвязочных контурах. Остальные части каркаса в целях экономии средств могут быть выполнены из более тонкого профиля (0,5 мм).

Вернуться к оглавлению

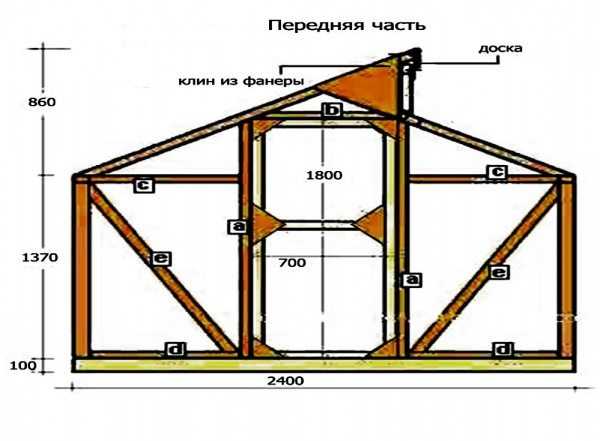

Знаменитый Митлайдер и его чертежи теплиц

Предлагаемая конструкция несложна и предназначена для сборки своими руками. Здесь будет рассмотрен традиционный вариант двускатной теплицы с вертикальными стенками. Более современный вариант на основе арочной теплицы ничего принципиально нового не имеет. Какой из видов вам выбрать — это дело вкуса.

Главной особенностью митлайдеровской теплицы является система вентиляции. Принципиальная схема ее выглядит так.

Принципиальная схема системы вентиляции теплицы по Митлайдеру.

И верхняя, и нижняя фрамуги обращены в одну сторону — на юг, поэтому внутрь может входить только прогретый воздух. Конструкция имеет достаточное количество балок и раскосов, чтобы выдержать самые сильные снегопады. Все несущие детали изготавливаются из дерева, что предотвращает излишнее скапливание конденсата.

Для строительства используется:

• брус 100х100х3050 мм 5 шт. на основание;
• брус 100х100х2450 мм 10 шт. на боковины;
• брус 100х100х6000 мм 8 шт.;
• стропила 50х75х3000 мм 42 шт.;
• брус 50х75х1800 мм 32 шт. на боковины;
• брус 50х75х2400 мм 16шт. на торцы;
• доска 100х25х3600 мм;
• доска 200х25;
• доска 300х25х300 мм 2 шт.;
• доска 100х50 мм;
• рейки 25х50 мм;
• гвозди 75 и 100 мм;
• петли дверные;
• металлические блоки для вентиляции;
• необходимое количество пленки или поликарбоната.

Скос основания оконной рамы составляет 30°, как и скат крыши.

Укрываем сооружение пленкой в 1-2 слоя или листами сотового поликарбоната.

Как видим, строительство теплицы по Митлайдеру своими руками вполне доступно. Было бы желание! В результате у вас будет самая, пожалуй, функциональная теплица из всех рассмотренных вариантов.

1landscapedesign.ru

Чертежи теплицы из поликарбоната

Процесс изготовления теплицы из поликарбоната можно назвать ответственным, но, в то же время, доступным видом постройки собственными силами. При разработке проекта следует придерживаться определённых правил, учитывая особенности применения этого современного полимера. Поэтому так важно разработать конструкцию каркаса теплицы, и строго придерживаться этой схемы при проведении монтажных работ.

Учитываем свойства материала

При выборе конструкции теплицы следует не только учесть форму планируемого типа объекта, но и сопоставить её с некоторыми характерными свойствами материала. В частности потребуется обратить внимание на следующие характеристики:

Таблица 1. Важные физические характеристики поликарбоната

Как следует из таблицы, для создания приусадебной теплицы нет необходимости приобретать чрезмерно толстый поликарбонат. Иначе трудно будет выдержать небольшие размеры теплицы, а условия для роста растений будет обеспечить сложнее.

Не стоит забывать, что с увеличением толщины поликарбонатных панелей материал значительно утяжеляет всю конструкцию.

При выборе материала дополнительно следует учитывать размер стандартного листа поликарбоната. Если типовой лист монолитного поликарбоната составляет 2,05×3,05 метра, то сотовый поликарбонат выпускается в формате 1,26×2,24 метра. Предпочтительным материалом для постройки теплицы является сотовый поликарбонат.

Теплица: выбор формы, разработка проекта

Главным правилом, которого следует придерживаться, создавая чертежи теплицы из поликарбоната, должен стать принцип, что каркас принимает на себя все нагрузки. От его прочности будет зависеть стабильность и длительность эксплуатации теплицы.

Проект теплицы можно выполнить самостоятельно или воспользоваться готовыми предлагаемыми типовыми вариантами. Типовой проект также может быть использован для определения, какие получит ваша теплица из поликарбоната размеры, чертежи и принципиальную схему.

Наиболее подходящей разновидностью теплицы с применением сотового поликарбоната является арочная конструкция. Это связано сразу с несколькими особенностями данного типа конструкции:

• удобство в изготовлении теплицы, экономное расходование материала;
• оптимальное сочетание габаритных размеров: при радиусе 3,8 метра – достигаемая высота составит 1,9 метров;
• возможность использования различных материалов для создания каркаса: стандартные металлические тепличные дуги, трубы ПВХ, профильная стальная труба;
• удобство крепления конструкции, которое может производиться как с созданием фундамента, так и просто на грунт;
• простота последующего ухода за теплицей: лёгкость очистки, минимальное воздействие снежного покрова, падающих предметов.

Проект для разрабатываемой конструкции должен содержать все необходимые сведения по порядку сборки, количеству и типу применяемых материалов и крепежа. В частности следует указать: исходные ширину и высоту теплицы, радиус изгиба дуг, шаг установки дуг, расстояние крепления рёбер жесткости, места установки дополнительных элементов теплицы (двери, форточки).

Для изготовления ребер жесткости можно использовать металлический профиль размером 20×20 миллиметров, а верхний элемент и ребра жесткости у основания можно несколько усилить, выполнив их из швеллера или профилем увеличенного размера.

Следует помнить, что правильно разработанный проект позволит точно рассчитать площадь покрытия теплицы, а значит, и количество приобретаемого поликарбоната.

Важные замечания по сборке

После того, как проект теплицы из поликарбоната подготовлен, можно приступать к монтажу конструкции. При этом следует учитывать порядок сборки и другие особенности выполнения работ:

• монтаж каркаса выполняют, начиная с центральной части, и постепенно приближаясь к краям;
• после установки всех рёбер жёсткости, соединяют нижние края арочных элементов с торцевых сторон;
• устанавливают дополнительные элементы – двери и форточки;
• закрепляют конструкцию на подготовленной площадке на грунт или фундамент.

Следует учитывать, что при креплении листов сотового поликарбоната, их изгиб должен проводиться исключительно вдоль полых каналов. Это позволяет проводить эффективное удаление конденсата.

Таким образом, разработка проекта оказывает значительное влияние на качество изготавливаемой теплицы, её прочность и длительность использования.

polimerinfo.com

Чертеж Парника Из Поликарбоната Своими Руками + Видео

Как правильно сделать чертеж для парника

Чертежи парников из поликарбоната довольно разнообразны. Все они изготавливаются на основании параметров конструкции и ее будущего использования.

Содержание статьи

Почему именно поликарбонат

Этот материал считается кровельным. Его не используют для крыш строения, но применяют для покрытия козырьков и прочих несложных конструкций.
Есть несколько видов поликарбоната. Для теплицы или парника всегда используется специальный вид — сотовый.
Структура сотового поликарбоната довольно плотная имеет внутри три слоя:

• Первый слой — поликарбонат тонкий.
• Второй слой — соты различного размера.
• Третий слой — тонкий поликарбонат.

Примечание. Цена на поликарбонат для теплиц выше, чем на простую полиэтиленовую пленку. Он обладает большим количеством технических характеристик.

Свойства и преимущества сотового поликарбоната для теплиц и парников

Поликарбонат для конструкции теплиц или парников имеет главное преимущество — он очень прочный. Способен выдержать большие физические нагрузки.
Особенно этот показатель важен в зимний период года, когда выпадает снег. Пленка не может выдерживать такие нагрузки и очень часто рвется.

Совет. Для теплиц, которые эксплуатируются круглый год профессионалы рекомендуют использовать в качестве покрытия только сотовый поликарбонат.

Материал:

• Практичный, так как для его монтажа не нужно обладать определенными познаниями в этой области. Также и ухода за ним никакого не требуется.
  Самое главное — правильно и качественно сделать монтаж материала. По этой причине довольно часто делаются чертежи парника из поликарбоната, которые с успехом воплощаются в жизнь.
• Влагостойкий. Это очень важно как для внутреннего микроклимата конструкции так и для внешних воздействий: снега или дождя.
  Обеспечивается такое свойство тем, что на поверхности с двух сторон материала есть защитное покрытие, которое не дает возможности деформировать структуру поликарбоната под воздействием влажной среды.
• Не горит. Даже если на него будет действовать длительное время прямой источник огня, поликарбонат сможет выдержать его, при этом не загореться.
  Если же такое произошло, то материал будет плавиться и не выделять в атмосферу вредных веществ.
• Экологически чистый, так как изготавливается из сырья без добавления химических средств. Это очень важно для нормального роста растений внутри конструкции.
• Износостойкий. На протяжении всего срока эксплуатации, не способен изменять свою структуру и внешнее оформление.
• Долговечный — прослужит от 5 до 12 лет. Это дает возможность пользоваться парником или теплицей довольно долго.

Преимущество материала

Все работы с таким материалом не имеет большой сложности, и свободно выполняются своими руками без привлечения специалистов в этой области.
На данный момент есть несколько вариантов оформления поверхности поликарбоната:

• Прозрачный.
• Желтый.
• Красный.
• Коричневый.
• Зеленый и так далее.

Итак:

• Разные оттенки поликарбоната используются для выращивания того или иного сорта культуры. Есть те, которые не слишком любят солнечный свет и для них используются более темные цвета материала.
• Сотовый поликарбонат может сохранять тепло внутри конструкции и постоянно поддерживать один и тот же температурный режим.

Благодаря сотовой структуре он равномерно распределяет солнечный свет и тем самым защищает растения от ожогов.

Как составить чертеж конструкции теплицы или парника из поликарбоната

Рекомендации по выполнению чертежных работ

Чертежи парников поликарбоната основываются не только на выбранном сорте культуры для выращивания.
Большую роль играет и размер конструкции, которая может быть:

• Квадратной.
• Прямоугольной.
• Округлой.
• Многоугольной.

Итак:

• Для современных материалов, которые используются для формирования каркаса конструкции, нет никаких ограничений в придании им определенной формы.
• Это же свойство распространяется и на сотовый поликарбонат, который довольно просто монтируется под любым углом.
• Парники из поликарбоната чертежи учитывают и вид основания конструкции. Он зависит от типа грунта на участке.

Совет. Если теплица или парник не планируется использовать на протяжении нескольких лет, то необходимо составить такой чертеж парника из поликарбоната, который бы подразумевал очень быстрый и простой демонтаж всей конструкции.

Необходимо брать во внимание:

• Высоту конструкции.
• Ширину.
• Размер самого материала каркаса.
• Возможность монтажа каркаса на основании теплицы.
• Толщину сотового поликарбоната.

Каким должен быть чертеж:

• Чертеж парника из поликарбоната должен показывать форму и размеры будущей конструкции, а также и количество используемого материала.

Совет. Для парника или теплицы лучше выбирать местность, которая не имеет насаждений деревьев. Она должна быть открытой, чтобы солнечные лучи свободно проникали в конструкцию.

• Перед изготовлением теплицы из поликарбоната по установленным чертежам необходимо продумать систему отопления и освещения в конструкции и составить проект таких систем обеспечения. Они нужны для нормального роста растений и их дальнейшего развития.
• На фото показаны различные конструкции парников и теплиц из сотового поликарбоната. Все они имеют разнообразные формы и размеры.

На каком каркасе можно использовать поликарбонат

Выбор каркаса для парника

Парники из поликарбоната чертеж предусматривает использование:

• Деревянного каркаса.
• Металлического.

Итак:

• По своим свойствам и характеристикам материала отличаются друг от друга.
• Самым практичным и долговечным считается металлический каркас. Он очень прочный и надежный, способен выдержать довольно значительные механические и физические нагрузки.
• Собирать каркас такого типа довольно просто и используются для этого металлические профильные трубы разного диаметра и размера (их длина подрезается согласно чертежам конструкции).
• Крепить на основание металлический каркас нужно на предварительно сделанную бетонную заливку.

Совет. Если фундамент на сваях из металла, то для перевязки конструкции лучше в самом начале делать швеллерами, которые закрепляются при помощи сварочных работ.

• Монтаж поликарбоната на металлическом каркасе проводится с использованием специальных заклепок.
• Деревянный каркас является более простой конструкцией и на его поверхность также есть возможность монтировать поликарбонат. Используются для этого аналогичные крепления.

Совет. Чтобы применять длительное время каркас из древесины для конструкции теплицы его необходимо окрасить или прогрунтовать специальным средством.

• Этот вид каркас для теплицы из поликарбоната есть возможность при желании демонтировать и скреплять все элементы конструкции лучше всего болтами, который довольно просто раскручиваются.
• Если использовать не обычные доски для теплицы или парника, а специально подготовленные бревна одинакового диаметра, то конструкция способна выдержать сильные ветра.

Совет. И для металлического, и для деревянного каркаса теплицы из поликарбоната необходимо сделать фундамент.

• Деревянный каркас к основанию монтируется при помощи болтов, гвоздей или саморезов. Также применяются и сварочные работы, если на поверхности фундамента есть специальные металлические крючки.

Чертеж парника поликарбоната также должен предусматривать и методы закрепления каркаса на фундаменте и монтаж самого сотового поликарбоната.

Монтаж поликарбоната на поверхности каркаса теплицы

Фото модульной сборки

Так как на сегодняшний день есть различные виды сотового поликарбоната, то на каждой упаковке материала есть инструкция по его монтажу. В ней указывается также способы монтажа, как на деревянный, так и на металлический каркас.

Совет. Количество сотового поликарбоната рассчитывается на основе всех параметров конструкции. Также стоит учесть возможность горизонтального и вертикального монтажа материала.

Для работ понадобится:

• Сотовый поликарбонат определенного размера.
• Перфоратор или дрель.
• Шуруповерт и специальный инструмент — заклепочник.
• Рулетка и карандаш.
• Строительный уровень.
• Болгарка для разрезания сотового поликарбоната.

Проведение работ:

• Материал довольно гибкий и его с легкостью монтируют не на ровную поверхность каркаса, а на изогнутую.
• Только тут необходимо воспользоваться помощью. Один работник должен держать уже монтированную сторону материала, а второй, натягивая поликарбонат, закрепляет его на каркас.

Совет. В самом материале не стоит предварительно просверливать отверстия для его монтажа. Аналогичны советы для каркаса конструкции. В последствии все они могут не совпадать.

• Обязательно нужно использовать на стыках листах герметик, который надежно защитить конструкцию от попадания холодных воздушных масс и влаги.
• На видео показан пример монтажа сотового поликарбоната на конструкции каркаса.

Все материалы, которые используются для изготовления парника или теплицы на дачном участке должны браться, основываясь на расчетах чертежа конструкции. Также стоит приобретать их с небольшим запасом, чтобы в случае деформации какого-либо элемента была возможность продолжить монтаж.
На нашем ресурсе Вы можете подробно узнать о парнике Улитка и Хлебница, при изготовлении которого так же используется поликарбонат.

parnik-teplitsa.ru

Чертежи теплицы своими руками: как сделать в форме пирамиды, видео-инструкция по монтажу, фото и цена

С началом дачного сезона в сети интернет все большую популярность получает поисковой запрос «чертежи теплица своими руками чертежи». Это объясняется тем, что многие дачники, из экономии средств, хотели бы самостоятельно построить теплицу по своим чертежам.

Итак, можно ли сделать чертеж теплицы своими руками без ущерба для качества готового сооружения? Ничего невозможного нет, и в этой статье мы предоставим вашему вниманию несколько актуальных сегодня разработок, которые могут быть использованы вами для строительства на своем участке.

Теплица, которую вы можете построить сами

Наиболее востребованные схемы строительства теплиц

Деревянный каркас – классическое решение

Такой тип сооружений относительно прост в реализации, а, кроме того, гарантирует существенную экономию материальных средств.

На фото деревянный каркас, изготовленный по чертежу собственной разработки

Двускатная теплица, заглубленная в грунт, встречается сегодня в большинстве регионов, за исключением разве что самых южных, где такие конструкции просто не могут быть углублены в грунт.

Необходимо учитывать то, что эта, казалось бы, устаревшая схема постройки тепличных сооружений и сегодня широко используется во всем мире. Сейчас, на первый взгляд старая схема, пользуется все большей востребованностью среди приверженцев органического земледелия. А потому такие конструкции, с одинаковым успехом, применяются в Австрии, в Канаде, в Швеции и на территории США.

Правильно подобранная теплоизоляция и грамотно реализованные системы полива, вентиляции и отопления позволяют выращивать в подобных сооружениях большинство популярных видов рассады огородных культур и цветов даже в наиболее суровом климате.

Рис №1 Традиционная конструкция с двускатной крышей

На рисунке №1 вы можете ознакомиться с чертежом, на котором обозначены следующие конструкционные элементы:

1. вертикально расположенные стойки;
2. фундамент;
3. кровельные стропила;
4. конек;
5. брус верхней связки;
6. паз для упора рамы;
7. отлив;
8. полочные стойки;
9. опоры для монтажа полок;
10. отвод печного дыма.

Такой чертеж как сделать теплицу имеет ряд особенностей, на которые нужно обратить особое внимание:

• Сооружение, несмотря на малый вес, устанавливается на заранее устроенный ленточный фундамент. Фундамент должен быть заглублен не менее чем на 400 мм. Траншею под такой фундамент можно выкопать своими руками. Опять же, с приготовлением бетона и каменной кладкой проблем не возникнет.
• В случае с постройкой теплицы по такой схеме, выбор покрытия не принципиален и при необходимости с одинаковым успехом может использоваться листовой поликарбонат, полиэтиленовая пленка или стекло.
• Несмотря на то, что предложенный чертеж теплицы предполагает применение печного обогрева, каждый дачник может выбрать наиболее предпочтительный с его точки зрения способ обогрева сооружения.

Схема сооружения из профиля для монтажа гипсокартона

Профиль для монтажа гипсокартона, несмотря на малый вес, характеризуется прочностью и устойчивостью к механическим деформациям. Такой профиль недорог, а потому конструкции, возведенные с его применением, станут оптимальным решением для каждого практичного дачника.

Рис №2 Теплица, собранная с применением металлического профиля

Схема, представленная на рис №2, во многом сходна с первым вариантом, где постройка реализована с применением бруса. В данном случае отличительной особенностью является наличие устроенной на двускатной крыше вентиляционной фрамуги.

Эти чертежи теплиц предусматривают использование, в качестве вертикальных стоек, диагоналей в секциях, стропил и конька металлического профиля типа CD(60х27). Для монтажа горизонтальных плоскостей целесообразно применять профиль UD(27х28). Собранная теплица может быть покрыта пленкой, но более практичным решением станет использование более долговечного сотового поликарбоната.

Рис №3 Вид сооружения сверху

Совет: С учетом подверженности поликарбоната температурным расширениям, облицовку листами следует выполнять внахлест. Отверстия и места соединения в обязательном порядке нужно обработать силиконом.

Недостатком теплицы, изображённой на схематичном рисунке, является невысокая устойчивость по отношению к снеговой нагрузке. Таким образом, пленочное покрытие при подготовке к зиме целесообразно демонтировать.

Если применяется облицовка из сотового поликарбоната, скаты крыши следует укрепить временными дополнительными стойками из деревянного бруса 50*50 мм. В случае особенно снежных зим, покрытие теплицы можно вообще разобрать.

Для большей надежности и устойчивости теплицы, инструкция ее сборки предполагает возможность использования в качестве угловых стоек усиленного профиля (0,6 мм). Также, такой профиль целесообразно применить в верхнем и нижнем обвязочном контуре. Остальные конструкционные элементы, для того чтобы цена готового сооружения была невысока, можно изготавливать из профиля (0,5 мм).

Митлайдеровская теплица

Этот вариант несложен в исполнении, так как это обычная двускатная конструкция, изготовленная из простого и удобного в обработке деревянного бруса.

В чертеже предусмотрено количество раскосов и балок, достаточное для того чтобы обеспечить устойчивость даже при сильных снегопадах. Единственно, что отличает чертеж теплицы по Митлайдеру от множества подобных схем, так это более эффективная система вентиляции.

Рис №4 Схема естественной вентиляции

Важно: Обратите внимание на то, что нижняя и верхняя фрамуга обращена в одну сторону, как правило, в южную. В результате, в сооружение входит исключительно прогретый воздух.

Рис №5 Чертеж торцевой стенки «митлайдера»

Для возведения теплицы по этому чертежу потребуются следующие материалы:

• 5 шт. брусьев 100х100х3050 мм для основания;
• 10 шт. брусьев 100х100х2450 мм для боковин;
• 8 брусьев 100х100х6000 мм;
• 42 шт. стропил 50х75х3000 мм;
• 32 бруса 50х75х1800 мм для боковин;
• 16 брусьев 50х75х2400 мм для торцов;
• доски 100х25х3600, 200х25, 300х25х300, 100х50 мм;
• рейка 25х50 мм;
• гвозди строительные 75 и 100 мм;
• дверные петли.

Вывод

На основе представленных изображений и комментариев, вполне можно собрать теплицу для дачного участка. Мы не предлагаем вам чертеж теплицы в форме пирамиды или другие экзотические разработки. Все приведённые схемы подобраны специально с учётом потребностей и возможностей среднестатистического дачника.

Реализовать все вышеперечисленные проекты вполне возможно, используя минимальный набор инструмента, который наверняка есть в вашей домашней мастерской. Если вы заинтересованы в получении дополнительной информации, посмотрите видео в этой статье.

oteplicah.com

Чертежи теплиц

Чертежи теплиц, которые предлагают, отличаются от данной конструкции.
Теплица каркасного типа, выполнена из квадратного металлического профиля.

Длина профиля на чертеже указана до нулевой отметки земли. Следует увеличить длину профиля на глубину грунта, в который погрузится профиль. Глубина погружения зависит от грунта, где будет монтироваться теплица.

Размеры металлического профиля:
— боковые стойки 50х50х1500мм, шт. – 16;
— центральные стойки 50х50х2000, шт. – 7;

— продольные стойки перекрытия 50х50х5900, шт. – 3;

— поперечные стойки перекрытия 50х50х2920, шт. – 14;

— боковые (между боковых стоек) 50х50х925, шт. – 12;
— продольные большие (с лицевой стороны) 50х50х2875, шт. – 8;
— продольные малые (с лицевой стороны) 50х50х2025, шт. – 4.


Две двери в теплицу, можно изготовить с любого материала. Каркас теплицы позволяет накрывать ее стандартной полиэтиленовой пленкой шириной 3м (два полотна). Пленку каждый сезон необходимо снимать с каркаса, чтобы сохранить ее и дать земле необходимое питание в микроэлементах.
Можно накрыть теплицу и поликарбонатом.

Конструкция другой теплицы описана в статье Теплица своими руками чертежи, советы, доступная и полезная информация

Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru
