Теплицы своими руками из труб пвх – чертежи, фото и пошаговые руководства

Содержание

Теплица из ПВХ труб своими руками

Сборка теплицы из ПВХ труб можно сравнить с конструктором ЛЕГО. Поскольку при изготовлении теплицы, вам не понадобится какого либо сложного инструмента.

Теплицу можно установить как стационарно из сотового поликарбоната, так и на сезон покрыв парниковой пленкой, после чего ее можно будет с легкостью разобрать. И главное достоинство такой теплицы в том, что она не подвержена гниению в отличии от деревянных теплиц.

Список материалов необходимых вам для изготовления теплицы своими руками:

пункт	кол-во	наименование
A	2	3500мм ПВХ труба 1″
B	2	3600мм ПВХ труба 1″
C	5	5800мм ПВХ труба 1″
D	4	900мм. ПВХ труба 1″
E	4	1900мм. ПВХ труба 1″
F	10	680мм. ПВХ труба 1″
G	2	1700мм ПВХ труба 1″
H	10	100мм труба 1-1/4″ под шарниры
I	100-130	зажимы под пленку.
J	30	ПВХ тройник под 1″ трубу
K	4	ПВХ угловой тройник под 1″ трубу
L	8	ПВХ угловой переход 90 градусов под 1″ трубу
M	10	300мм. колья из дерева или металла
W	100-130	саморезы 20мм
Z		ПВХ клей

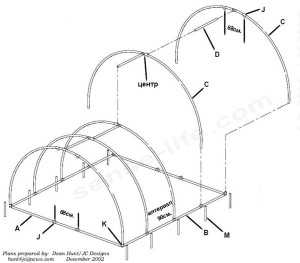

В первую очередь, необходимо выровнять поверхность выбранного земельного участка и вбить со сторон (В) теплицы, колья на глубину 25 см. Это необходимо для того, чтобы дуги из ПВХ трубы не разгибались. После чего собираем основание исходя из чертежа ниже.

Тройники целесообразно доработать, и проточить их, чтобы труба проходила в них насквозь. В данном случае, все тройники можно фиксировать при помощи саморезов. Тогда конструкция теплицы будет разборной.

Но можно оставить тройники без изменения, только при этом необходимо будет резать трубу на более мелкие отрезки, и для большей прочности все тройники нужно будет садить на клей (особенно в центре арок). Теплица получится НЕ разборной.

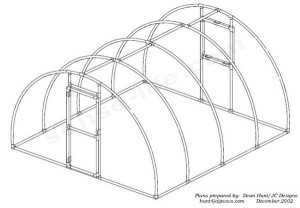

Далее устанавливаете арки и соединения между ними.

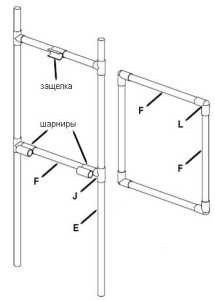

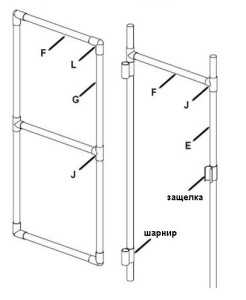

Следующим шагом, будет изготовление двери и окна для теплицы. Собираются они согласно приведенным рисункам.

Шарниры изготавливаются из двух отрезков 10 см. ПВХ труб (Н) диаметром 1-1/4″. Склеиваем отрезки между собой, и фиксируем шарнир к раме при помощи шурупа.

Защелки на двери и окно можно изготовить из отрезка трубы 1-1/4″, предварительно вырезав 1/4 часть по окружности вдоль трубы и сгладив края.

Зажимы под пленку, также как и защелки можно изготовить из трубы, только в данном случае для плотной фиксации пленки нужно использовать отрезки 1″ трубы.

Окончательным этапом в строительстве, будет покрытие теплицы парниковой пленкой. Чтобы пленка не провисала, желательно стелить ее в теплую погоду. Фиксирование пленки происходит при помощи самодельных зажимов по периметру теплицы. Благодаря зажимам, провисшую пленку в будущем можно будет подтянуть. К недостаткам парниковой пленки можно отнести, недолговечность покрытия 1-2 сезона и слабая теплоизоляция.

Если вы планируете строить стационарную теплицу, тогда целеобразно в качестве покрытия использовать сотовый поликарбонат, срок службы которого не менее 10-12 лет. При этом стелить его необходимо таким образом, чтобы соты оказались перпендикулярно земле. Это необходимо для того, чтобы попавшая внутрь влага могла свободно стекать, иначе во время заморозков вода может разрушить поликарбонат. Фиксировать сотовый поликарбонат, необходимо к аркам при помощи саморезов и специальных термошайб.

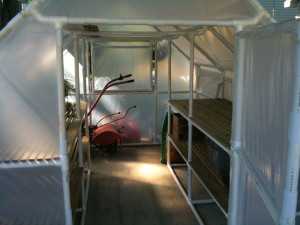

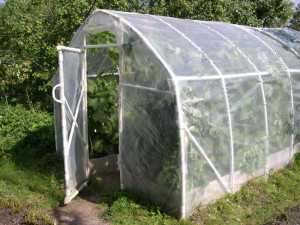

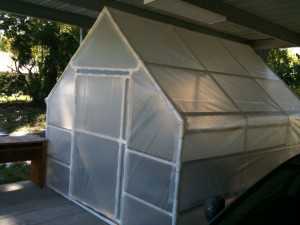

Изготовление такой теплицы своими руками у вас займет меньше одного дня. Дополнительные фотографии теплиц;

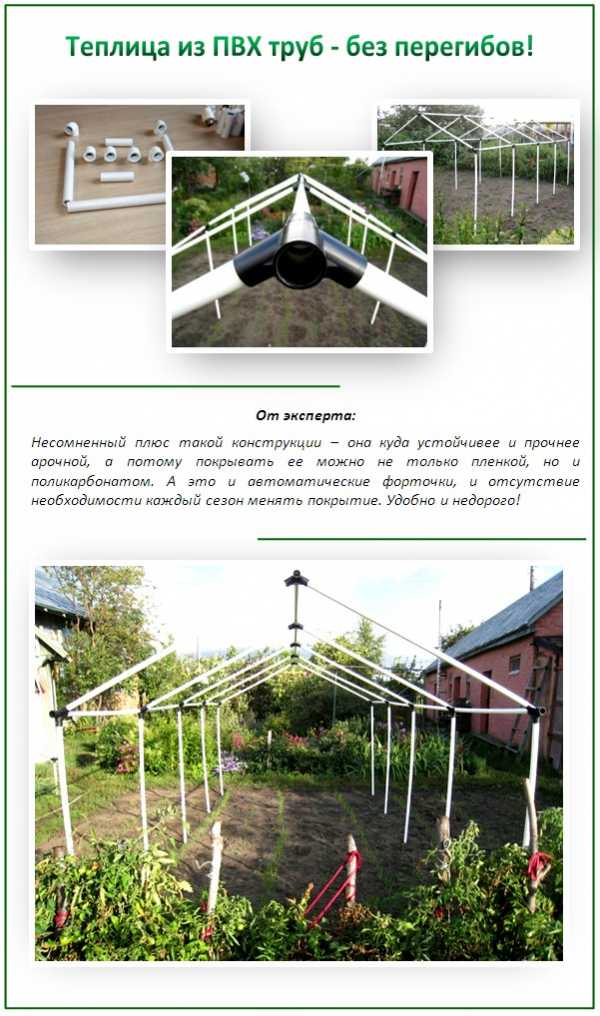

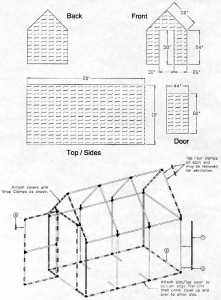

Еще один вариант изготовления теплицы из ПВХ труб

Что означает-1,1-1/4 ? — Это размер труб в дюймах. В основном диаметр труб в сантехнике указывается в дюймах.
1″= 25мм. — это условный проход трубы, т.е. внутренний диаметр.
1-1/4» = 32мм.

Внешний диаметр трубы уже будет зависеть от толщины стенки.

Широко используемые диаметры и соответствие условного прохода (в долях дюймах) номинальному размеру (в мм): 1/8 дюйма — 6 мм; 1/4 дюйма — 8 мм; 3/8 дюйма — 10 мм; 1/2 — 15 мм; 3/4 — 20 мм; один дюйм — 25 мм; дюйм с четвертью — 32 мм; полтора дюйма — 40 мм; два дюйма — 50 мм; два с половиной дюйма — 65 мм; 4 дюйма — 100 мм.

Скачать бесплатно книгу по строительству и созданию микроклимата в теплицах.

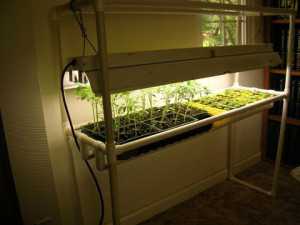

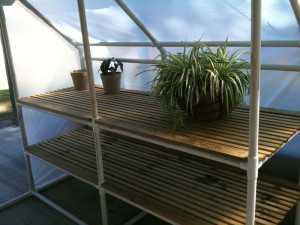

Дополнительно из ПВХ труб можно изготовить стеллажи для рассады.

Делаем теплицу из ПВХ труб своими руками

Одним из важнейших объектов в хозяйстве является теплица. С её помощью можно вырастить разновидные сельскохозяйственные культуры, которым не подходит обычный природный климат. Так же в неожиданные заморозки или сильный град, теплица спасет вашу растительность от напасти.

К сожалению покупная теплица стоит немало. Если вы не располагаете лишними деньгами, можно сделать ее в ручную прочитав нашу пошаговую инструкцию. Это поможет вам отлично сэкономить.

Для изготовления вам понадобятся такие материалы как:
— предварительно обработанная специальным раствором против гниения, древесина;
— трубы из ПВХ;
— арматура;
— пару рулонов пленки;
— токарный станок;
— гвозди и шурупы;
— металлические пластины;
— дверные ручки с петлями.

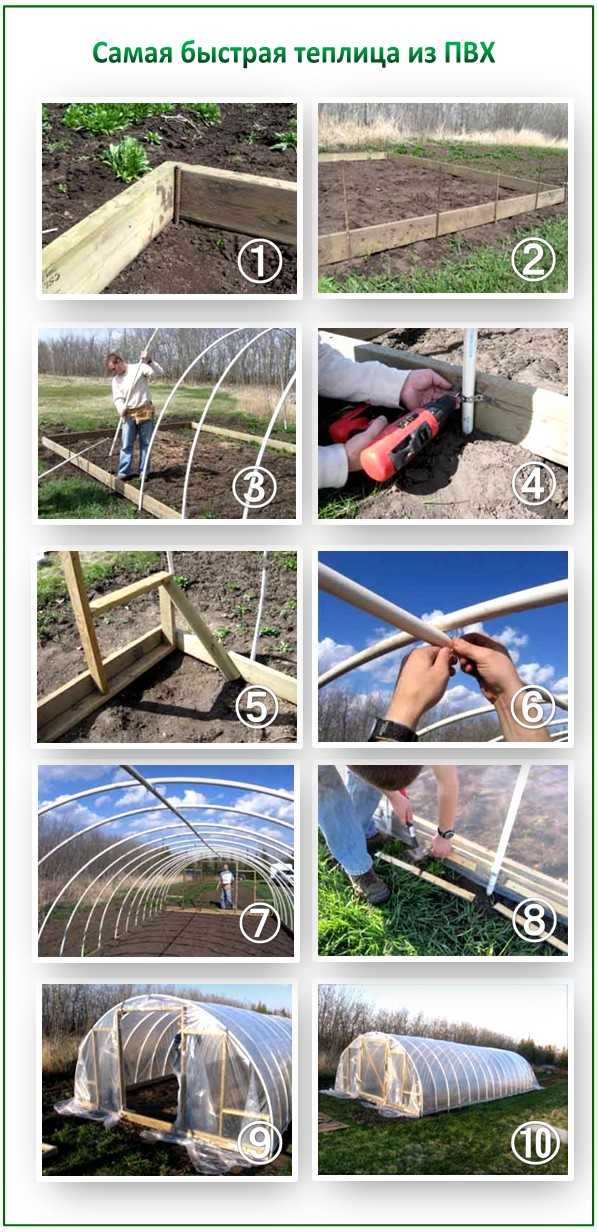

И так, шаг 1. Начинаем с того, что придаем задуманную форму нашей теплице, сбивая доски. Для прочного закрепления конструкции, по углам вбиваем арматуру.

Шаг 2. Аккуратно нарежьте приблизительно 30 прутков арматуры. Между прутьями равномерно установите арматуру, закапывая ее в землю так, что бы она имела устойчивость и могла выдержать сильную нагрузку.

На торчащие прутья наденьте трубы ПВХ, что бы соединить их между собой.

Плотно закрепите металлическими петлями все трубы.

Шаг 3. Из досок, необходимо нарезать несколько брусьев разной длины, внимательно смотрим на рисунок.

Для более надежной устойчивости конструкции, следует прибить на углу теплицы небольшой брус.

Из небольших отрезков труб, следует сделать одну длинную, ее нужно прикрепить к поперечным дугам.

Шаг 4. Покрываем всю теплицу пленкой. Для крепления лучше всего использовать скобы или же деревянные рейки, они более надежны и не повредят пленку.

Со временем пленка может сильно провиснуть, что бы такого не случилось, теплицу следует делать в теплую погоду.

Спереди и сзади теплицы так же затяните пленкой. Где будет установлена дверь, не забудьте завернуть пленку внутрь.

Шаг 5. При изготовлении дверей, точно выполните все замеры. Для начала сбейте брусья, потом закрепите к ним пленку. Все лишнее от пленки аккуратно срежьте. Закрепите на дверь петли.

На роль двери для вашей теплицы, подойдет фанера или пластик.

Плотно закрепите дверь к раме. Вот и все, теплица готова. На её изготовление у вас уйдут всего лишь одни выходные.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Теплица из труб ПВХ (полипропиленовых труб)

Собственная теплица на участке – это просто незаменимая вещь для любого огородника. Тем более для жителей холодных северных регионов России, которые не прочь выращивать на своей целине вкусные помидоры, перец и даже дыни. Но что делать, если дом только куплен, бюджета почти не осталось, а готовые теплицы стоят так дорого, что прямо злость берет? Выход есть – это теплица своими руками из ПВХ труб, временный бюджетный вариант. Строится она за час, и от ранней весны до поздней осени способна служить верой и правдой довольно долго. И многие потом уже не меняют ее на что-то более дорогое, как говорится, зачем платить больше? В итоге каркас теплицы из труб ПВХ получается простым и надежным – а что еще нужно? Работать в ней удобно, собирается за пару часов, легко разбирается и переносится в нужное место, и при этом выглядит ничуть не менее презентабельнее любой другой покупной.

Простая технология и смешные затраты

Какой ПВХ профиль для теплиц более устойчив и долговечен? Итак, по мнению многих опытных дачников, больше всего для этого дела подходит:

Толстостенные полипропиленовые трубы для ГВС, которые можно соединять между собой пластиковыми крестовинами. Внутренний диаметр их – 16,6 мм, наружный – 25 мм, а толщина стен – 4,2 мм.
Соединительные элементы брать желательно из высокопрочного реактопласта с 3 мм толщиной стенок.

Особых навыков, чтобы собрать такую теплицу, не нужно. А благодаря тому, что трубы вставляются в соединители с достаточно ощутимым усилием, никакого дополнительного фиксирования соединений им не требуется.

К земле теплица из ПВХ крепится колышками. Так, забываются штыри – арматура, трубки, те же колышки – а на них уже ставится заранее собранный каркас. Либо сама теплица собирается прямо на таких колышках – есть и такой вариант. Штыри брать лучше полуметровые, чтобы минимум 15 см потом были в земле, и 35 оставались над землей. А для их устойчивости на угловых крестовинах не помешают растяжки к земле – такие же, какие используются при укреплении палатки.

К слову, на предоставленном фото видно, что ПВХ трубы закреплены на внешней стороне рамки – но лучше их крепить с внутренней. Это небольшое усовершенствование последнего времени – и таких еще, вероятно, будет много. Причем каждое соединение в такой теплице желательно фиксировать проволочными анкерами и крепить саморезами.

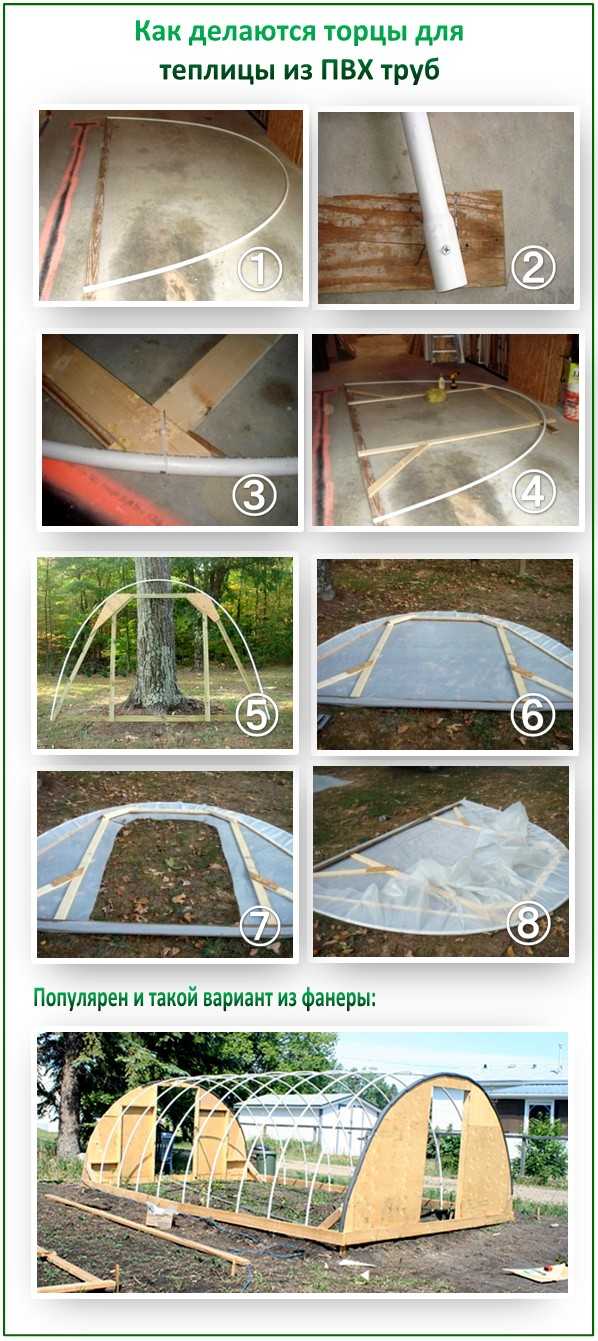

Что касается торцов такой теплицы, их лучше обшить деревом – так они будут лучше укреплены и окажутся готовыми выдерживать немалые нагрузки. А чтобы пленка не рвалась о деревянную поверхность, на верхние части таких торцов желательно изначально прикрепить поролоновую трубу – она и от сквозняков защитит дополнительно. И напоследок: все деревянные части теплицы крайне желательно брать из свежей древесины, заранее обработанной специальным защитным покрытием против грибка и гнили. Лучший в этом плане кедр – его даже обрабатывать дополнительно не нужно.

Предлагаем вашему вниманию видео-ролик с примером возведения такой конструкции:

Как сделать такую теплицу крепче?

Если в местности постоянно выпадает много дождя, лучше подстраховаться и установить дополнительную трубу прямо в самом центре теплице. А гребень из толстой трубы в верхней точке каркаса предотвратит провисание пленки и возможное обрушение всей конструкции во время непогоды. Не помешают также и подпорки – проверенный метод.

Также сегодня нередко для такой теплицы делаются дополнительные проволочные распорки – в форме Х, по обеим ее сторонам. Для этой цели хорошо подходит двойная проволока, которую следует фиксировать на нижней и верхней части торцевой стенки шайбами и саморезами. В итоге вся конструкция этой недорогой и быстрой теплицы получается достаточно прочной и устойчивой.

Не помешают такой теплице и дополнительные ребра жесткости – их закрепляют по бокам на расстоянии от основания теплицы. К слову, сами ребра можно легко удлинить кусками кабелепровода ПВХ. Причем лучше брать серый – он отличается большой устойчивостью к постоянному нагреву прямыми солнечными лучами. Многие дачники и вовсе целые ребра такой теплицы делают из одного кабелепровода.

Какую пленку брать для обшивки?

Что касается укрывного материала для такой теплицы, то вовсе не обязательно ограничиваться одной только тонкой полиэтиленовой пленкой – сегодня продается масса нетканых материалов: агротекс, спанбонд, путрасил и агроспан. Есть и пузырьковые пленки, и качественно армированные. А потому пленку для такой теплицы лучше всего брать хорошую – 11-миллиметровая армированная в этом плане идеальный вариант, ведь она способна даже выдержать достаточно сильный штормовой ветер с градом.

Вот как удобнее всего отмерять пленку: рулон лучше стелить прямо на каркасе – так легче будет отмерять нужный кусок. После этого под нее нужно подложить что-то твердое и отрезать хорошо заточенным ножом. Причем полиэтиленовую пленку отмерять нужно с излишком – чтобы позже можно было ее завернуть на концах. А фиксируется она на деревянной планке чаще всего обычным степлером.

Саму же пленку нужно закрепить саморезами – с помощью обычной дрели. Этому поможет дополнительная планка – она более надежно закрепит пленку и утяжелит саму конструкцию. И все! Осталось только присыпать мульчей или землей нижний конец пленки – это поможет избавиться от возможных щелей и сквозняков, а, чтобы насыпь не рушилась, для утяжеления хорошо подойдут найденные неподалеку камни и обломки кирпичей.

Как защитить теплицу от УФ-лучей?

Любые полипропиленовые трубы рассчитаны служить верой и правдой около 50 лет – но нужно учитывать, что в теплице они будут находиться под дождем, постоянным солнечным излучением и воздействием других атмосферных факторов. А этой же – 15-20 лет, что, конечно, тоже не плохо.

А вот интересная информация для тех, кто боится, что полипропилен плохо переносит ультрафиолет и начнет в зимние морозы попросту трескаться: для тепличных хозяйств обычно приобретается не простая бытовая пленка на покрытие, а светосталибизированная. А во-вторых, сама полипропилен лучше брать армированный алюминием – как Stabil, такой не боится ультрафиолета и не имеет термодеформаций. Для теплицы из труб ПВХ лучше брать его диаметром 32 мм – самое оно.

В такой теплице хорошо растут ранние помидоры и огурцы – чувствуют они себя в ней прекрасно. А если поработать над автоматизацией полива и герметизации всех щелей, то можно заняться и более серьезным садоводством – практически не потратившись на саму теплицу.
