Антифриз для открытой и закрытой систем отопления дома: свойства, как закачать насосом

В домах за городом, где обогревательный контур включается не всегда, а только в определённые периоды, обычную воду заливать не рекомендуется. Она легко замерзает из-за чего может произойти разрыв труб и батарей, может впоследствии выйти из строя котёл. Поэтому в таких случаях в батареи заливают составы, не поддающиеся замерзанию.

Антифриз (незамерзайка) часто используется в автомобилях. Пользуется популярностью благодаря своим антизамерзающим свойствам. Замёрзнуть антифриз может только при очень низкой температуре. Определённые качественные марки производителей этой жидкости выдерживают температуру до минус 55 °С, а кристаллы в нём появляются только при минус 68 °С. Такие свойства делают незамерзайку для системы отопления загородного дома, дачи наиболее подходящей.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

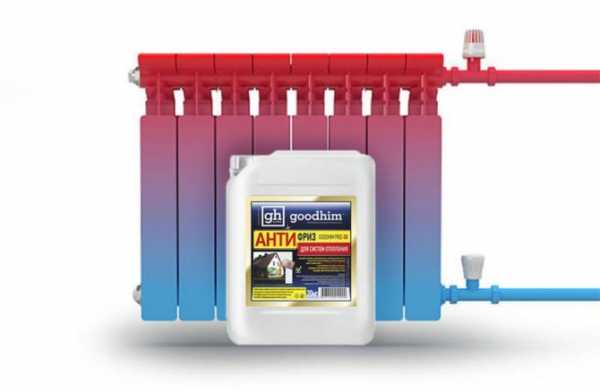

Антифриз для системы отопления

Вода или антифриз в системе отопления?

Часто задаваемый вопрос, что лучше: вода или антифриз в системе отопления. Две жидкости имеют свои характеристики, достоинства и недостатки. Стоит сказать, что антифриз применяется реже, чем вода. И это обусловлено тем, что жидкости различны по физико-химическим характеристикам. Как следствие, отопительная система с незамерзайкой должна быть смонтирована не так, как с водой.

Попробуем провести сравнительный анализ этих двух теплоносителей.

Безусловное, достоинство воды в доступности, невысокой цене и высокой удельной тепловой ёмкости. Недостаток заключается в замерзании её и увеличении при 0 °С и меньше. Вода расширяется, давит тем самым на элементы системы отопления и разрывает их. В то же время антифризы поддаются замерзанию при температуре намного ниже, но у них есть свои минусы:

1. Удельная тепловая ёмкость антифриза ниже в среднем на 13 %. То есть он нагревается медленно, поэтому требует установки котла большей мощности.
2. Антифриз более плотный, чем вода, в среднем на 15 %, и более вязкий, примерно на 40 %. Как следствие, приобретать придётся более мощный насос для циркуляции теплоносителя, трубы диаметра побольше.
3. С нагреванием антифриз становится больше на 35 %. Поэтому приобретать нужно будет расширительный бак в пару раз больше по объёму.
4. Незамерзающая жидкость не имеет поверхностного натяжения. Она более текуча. В даже небольших неточностях в герметичности стыков незамерзайка может начать протекать. Особенно в тех случаях, когда система уже остывает и диаметры трубопроводных элементов становятся меньше. Поэтому в отопительной системе необходимо минимальное количество стыков. Кроме того, они всегда должны быть на виду.

Теперь вам должно быть понятно, почему система отопления, выполненная под воду, не может подойти под антифриз. Если в планах применять незамерзайку для системы отопления, необходимые корректировки нужно проводить заранее.

Виды незамерзающей жидкости

Антифриз в системе отопления частного загородного дома может быть изготовлен на основе одной из двух видов жидкостей:

• этиленгликоля;
• пропиленгликоля.

Антифриз на основе этиленгликоля можно описать как токсичный, но в то же время дешёвый, в то время как антифриз пропиленгликоль не несёт вреда для здоровья человека, но отличается дороговизной.

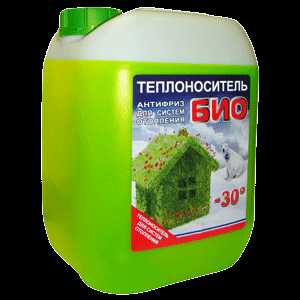

Антифриз для системы отопления

Продавцы делают упор на продажу второго вида теплоносителя, основываясь на его нетоксичности. Ходят даже такие слухи, будто небольшое количество вредной жидкости может попасть в питьевую воду через систему горячего водоснабжения и отравить проживающих, если в произойдёт протечка.

Не стоит беспокоиться, ведь правильно проведённый монтаж отопительной системы ни за что не пропустит антифриз в воду. В то время как протечки бывают настолько малы, что не могут быть столь опасны. К тому же антифриз на этиленгликоле производители окрашивают в красный цвет, а на основе пропиленгликоля – в зелёный, поэтому если вдруг и случится протечка, то её с лёгкостью можно будет заметить.

Если вы полностью уверены в качественной сборке отопительной системы и не имеете больших средств, чтобы тратиться на дорогую жидкость, то не бойтесь и заливайте этиленгликолевую незамерзайку, внимательно следя за процессом и не отходя от инструкции. Если же вы хотите лишний раз подстраховаться и не волноваться, то просто заплатите необходимую сумму и купите антифриз на основе пропиленгликоля.

Часто антифриз можно приобрести как концентрат. Его требуется разбавлять строго, как гласит инструкция. Не стоит делать «антизамерзайку» очень концентрированной, так как из-за этого в теплообменнике могут возникнуть отложения. Менять антифриз лучше каждые пять лет.

Подробная информация про теплоноситель пропиленгликоль здесь.

Как залить незамерзайку в открытую и закрытую системы отопления

Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.

Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

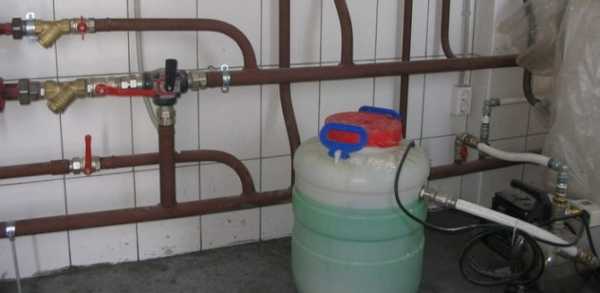

Заполняем систему отопления антифризом

Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.

Про устройство и принцип работа крана Маевского можете прочитать на этой странице.

Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.

Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.

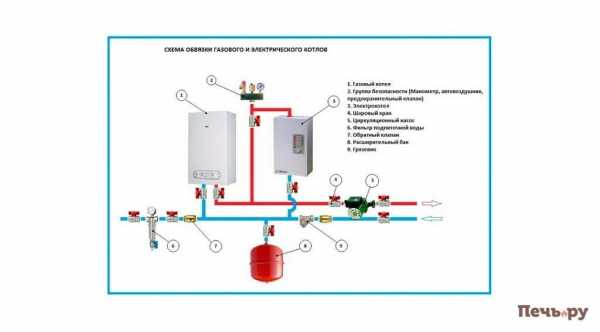

Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру.

Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.

О том, как и чем можно промыть радиаторы отопления, можете прочитать тут.

Перед тем, как начать работу, стоит убедиться в следующем:

• что все запорные элементы находятся в открытом положении;
• что краны, перекрывающие котёл, закрыты;
• что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
• что краны Маевского перекрыты;
• что вентили, которые перекрывают мембранный расширительный бак, в открытом положении.

Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.

Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.

Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.

В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра, которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.

Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.

Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.

teplofan.ru

Незамерзающая жидкость для системы отопления, заливать ли антифриз?

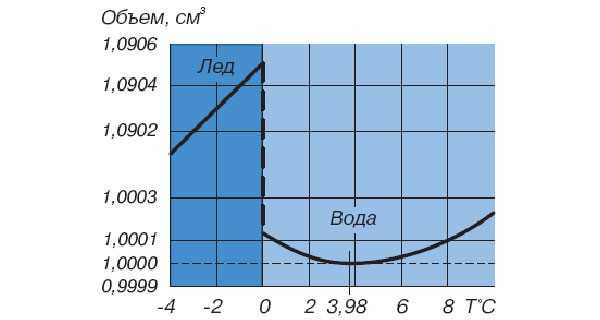

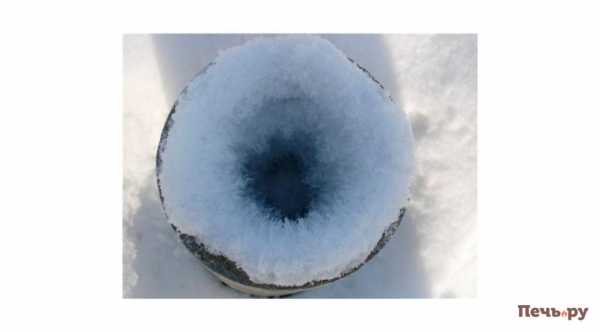

Учитывая особенности наших климатических условий, зимой температура может опускаться до отметки 20-30, а то и 40 градусов по Цельсию. А это значит, если отопление не будет функционировать, а в системе будет вода, она замерзнет. Казалось бы, что в это плохого? А дело все в том, что при замерзании (переходе в твердую фазу) вода увеличивается в объеме на 9%. Следовательно, если жидкость замерзает в системе отопления, есть высокая вероятность, что многие составляющие выйдут из строя: трубы, сам котел, краны и прочие элементы.

Антифриз – как незамерзающая жидкость для системы отопления

Бытовой антифриз представляет собой особый теплоноситель, который применяется в различных системах, включая отопительные. В результате существует несколько разновидностей таких смесей, в основе которых лежат водные растворы разных веществ: спиртов, солей, пропиленгликоля, этиленгликоля и прочих. К таким элементам в обязательном порядке добавляются специальные присадки, которые улучшают характеристики растворов. И важным свойством является пониженная температура замерзания.

Антифризы на основе этиленгликоля

В нашей стране популярностью пользуются составы на базе водного раствора этиленгликоля. Во многом такая любовь потребителей к подобному виду антифриза вызвана его доступностью. Ведь на деле такой состав является вредным для здоровья, поэтому нужно исключать его попадание на кожу, тем более в организм. Токсичными являются даже пары смеси. Смертельная доза этиленгликоля для человека – до 5 мл на один килограмм массы тела. Как правило, такой антифриз реализуется в двух видах, отличающихся температурой замерзания:
Чтобы получить требуемую температуру кристаллизации, состав разбавляется водой, желательно, конечно, дистиллированной. Самые часто встречающиеся бренды в России — Hot Blood, Dixis, Nort. Добавляя определенное количество воды, температура замерзания может находиться в диапазоне от -10°С до -65°С. И нужно понимать, что даже при наступлении температуры кристаллизации есть еще немалый температурный диапазон, при котором сохраняется и жидкость, и лед. Подобное состояние именуется шуга. При таких условиях исключается разрыв системы.

Состав антифризов

В основном антифризы включают разного рода присадки, необходимые для придания раствору необходимых качеств. Например:

• предотвращение разрушение уплотнителей системы;
• растворение и вывод накипи и осадков, которые накапливаются в системе со временем;
• коррозийная защита металлов, которые входят в состав системы отопления.

Заливай и пользуйся?

Казалось бы, если есть проблема – риск замерзания воды в системе отопления — незачем медлить, нужно заливать антифриз. Ведь в наших условиях отключение электроэнергии на продолжительное время – обычное дело, причем без предупреждения. А значит, в зимнее время могут возникнуть серьезные проблемы в частных домах. Но есть еще одна сложность. Многие производители отопительных котлов категорически не рекомендуют применять антифризы в системах, в которых участвуют их устройства. Возникает резонный вопрос, почему?

Причины, по которым производители котлов отказывают в использовании антифриза

Производитель «Протерм» (Словакия) заявляет о том, что не несет ответственности за последствия, вызванные применением антифризов. Чугунные котлы, изготавливаемые компанией, не предназначены для взаимодействия с незамерзающими жидкостями. Vaillant (Германия) еще более категоричен, заявляя о том, что в настенных котлах использовать незамерзающие жидкости нельзя! Что касается иных производителей, то здесь все запутаннее. Некоторые из них информируют об использовании в конструкции котлов специальных прокладок из паронита, которые подходят ко многим видам антифризов. Однако при этом не афишируется обратная сторона медали: сложности с уплотнителями – не единственная проблема при применении антифризов.

Какие существуют проблемы при использовании незамерзающей жидкости в отопительных системах?

Проблема №1

Поскольку вода и антифриз имеют различные физические показатели, при проектировании системы отопления следует учитывать, будет использоваться та или иная жидкость. Базовые расчеты делаются, конечно, для воды. Если же планируется использование антифриза, потребуется изменить некоторые параметры системы:

• мощность котла;
• на 60% увеличить напор циркуляционного насоса;
• на 50% увеличить объем расширительного бака;
• на 50% увеличить тепловую мощность радиаторов.

Проблема №2

Антифризы на базе этиленгликоля имеют одну особенность – «не любят» перегрева системы. Например, если в любой точке системы температура превысит критическую для данной марки смеси, произойдет разложение этиленгликоля и присадок, в результате реакции образуются твердые осадки и кислоты. При выпадении осадков на нагревательные составляющие котла появляется нагар, в результате чего снижается теплообмен, стимулируется появление новых осадков, увеличивается вероятность перегрева.

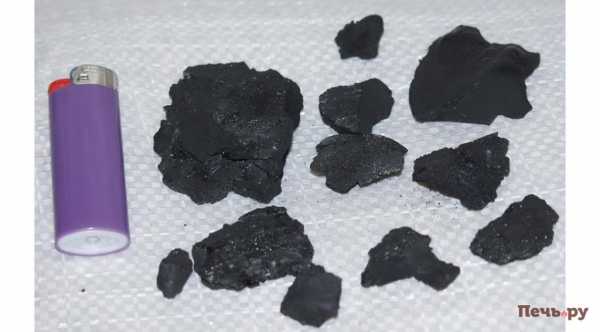

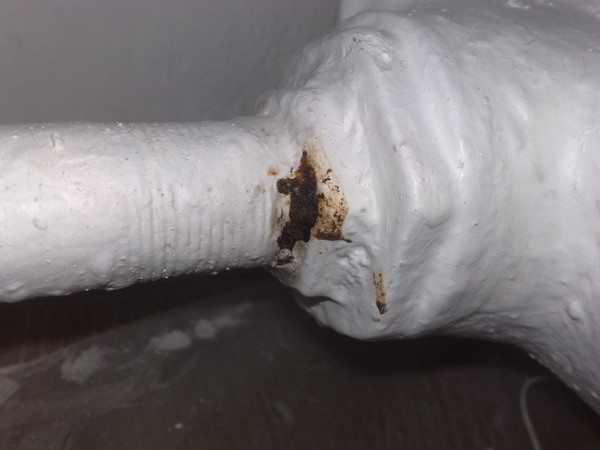

Образованные при разложении этиленгликоля кислоты вступают в реакцию с металлами системы, в результате чего возможно развитие коррозийных процессов. Разложение присадок способно вызвать снижение защитных характеристик состава по отношению к уплотнителям, что может вызвать течь в местах соединения. Если система имеет цинковое покрытие, использование антифриза недопустимо. При перегреве появляется повышенное пенообразование, а это значит, что гарантировано завоздушивание системы. Следовательно, чтобы все эти явления исключить, нужно жестко контролировать отопительный процесс. Поскольку производителям котлов неизвестны физические свойства используемых теплоносителей (кроме воды), они исключают их применение.

Проблемы №3

Антифризы имеют повышенную текучесть. Следовательно, увеличение количества соединительных мест и элементов влечет за собой рост вероятности образования протечек. Причем в основном такая проблема появляется при остывшей системе, когда отопление выключено. При охлаждении объем металлических соединений уменьшается, появляются микроканалы, по которым и сочится состав. Поэтому важно, чтобы все соединения системы были доступны. Учитывая токсичность антифризов, их нельзя применять для нагревания воды в системах ГВС. В противном случае смесь может попасть в точки разбора горячей воды, что представит опасность для жильцов.

Какой выбрать теплоноситель?

Сейчас набирают популярность, хотя и являются более дорогими, антифризы на основе экологически чистого пищевого пропиленгликоля. Такой состав не вреден для человека, может использоваться в двухконтурных системах. Их гидравлические и теплотехнические характеристики сопоставимы со свойствами этиленгликолевых смесей. Примечательно, что многие производители котлов одобрили использование такого теплоносителя. Стоит также сказать, что оба вида антифризов под разными марками уже изготавливаются в России.

Есть ли альтернатива антифризам?

1. Создание отопительной системы с электронезависимыми котлами.
2. Задействование резервных источников электропитания: аккумуляторных и электрогенераторных.

Последние представляют собой мини-электростанции, которые работают на горючем. Требуют определенных навыков при эксплуатации, а также отдельного помещения. Когда электроэнергия пропадает, аккумуляторное устройство включается, обеспечивая функционирование отопительной системы на восемь и более часов. Когда электроснабжение возобновляется, устройство отключается, начинается зарядка. Цена подобных приборов начинается с отметки в 100 у.е. Для их использования не нужны особые навыки и отдельные комнаты.

Итоги: вода или антифриз?

Сначала нужно определить, насколько высока вероятность продолжительного (больше 24 часов) отключения подачи электроэнергии в загородном доме. Если подобные явления маловероятны, тогда однозначно в систему отопления нужно заливать воду, дополнив ее аккумуляторным источником бесперебойного питания. Если же отключения электроэнергии не просто вероятны, а и происходят регулярно, рекомендуется использовать антифриз. Однако это решение нужно соотносить с характеристиками элементов системы. Также перед использованием смеси рекомендуется сначала проверить, не выпадает ли она в осадок, когда смешивается с водой.

Если такое происходит, тогда стоит использовать дистиллированную жидкость. Как уже отмечалось, использовать антифриз в оцинкованных системах запрещено. Также не следует разбавлять состав более чем на 50 процентов, что снижает антикоррозийные характеристики смеси. Нужно помнить и о старении антифриза, поэтому его придется менять через какое-то время. Обычно срок около пяти лет. Поэтому можно сделать вывод. Нельзя однозначно ответить на вопрос, стоит ли заливать антифриз в систему отопления дома, он лучший теплоноситель. Придется соотнести свои условия с описанными выше, на основании чего и принять решение. Напоследок можно лишь отметить, что с момента активного использования антифризов в отоплении не было отмечено ни одной серьезной аварии. Поэтому статистика говорит о том, что на практике все может быть не так страшно.

www.pech.ru

Открытая система отопления и закрытая

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

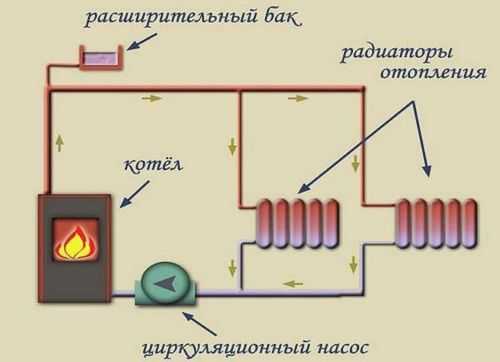

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

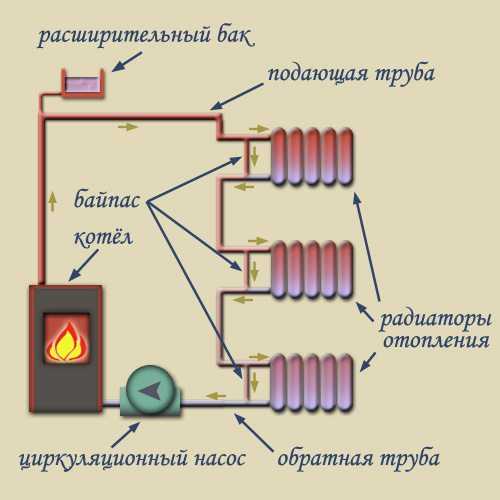

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

teplo.guru

Теплоноситель для системы отопления: как выбрать, закачать

Выжить зимой без отопления в нашей стране практически невозможно, потому ее устройству уделяют много времени, сил и средств. Наиболее распространенный у нас вид обогрева — водяное (жидкостное) отопление. Его составная часть — теплоноситель. Как выбрать теплоноситель для системы отопления, как его закачать — в статье.

Что такое теплоноситель и каким он должен быть

Содержание статьи

Теплоноситель в жидкостной отопительной системе — это то вещество, посредством которого тепло переносится от котла к радиаторам. В наших системах качестве теплоносителя используется вода или особые незамерзающие жидкости — антифризы. При выборе необходимо руководствоваться несколькими критериями:

С учетом этих требований наиболее подходящая жидкость для система отопления — вода. Она безопасна, безвредна, имеет высокую теплоемкость, а строк эксплуатации неограничен. Но в тех системах отопления, где велика вероятность простоя зимой, вода может сослужить плохую службу. Если она замерзнет, разорвет трубы и/или радиаторы. Потому в таких системах применяют антифризы. При отрицательных температурах они теряют текучесть, но оборудование не рвут. Так что выбрать теплоноситель для системы отопления с этой точки зрения легко: если система находится все время под присмотром и работоспособном состоянии, использовать можно воду. Если дом временного проживания (дача) или он надолго может оставаться без присмотра (командировки, зимний отпуск), если в регионе возможно частое и/или длительное отключение электроэнергии, лучше в систему заливать антифриз.

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

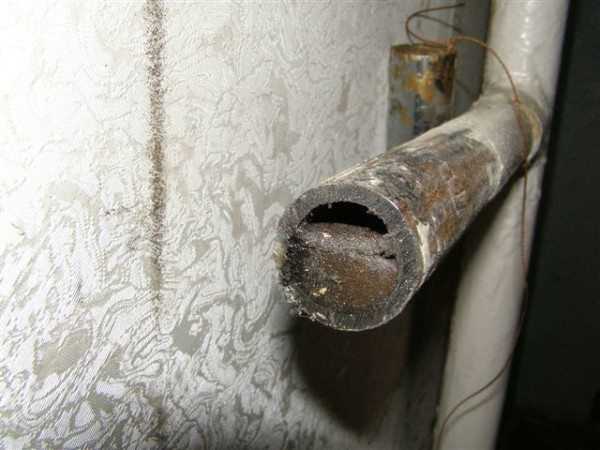

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется  — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

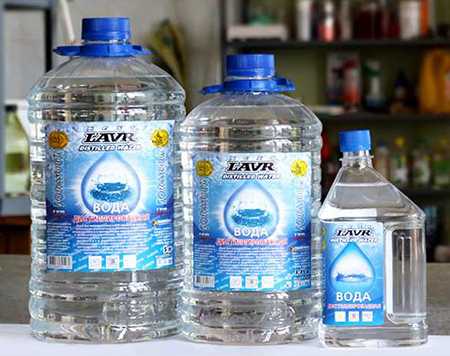

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

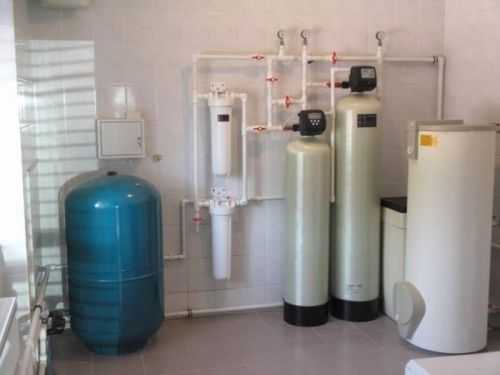

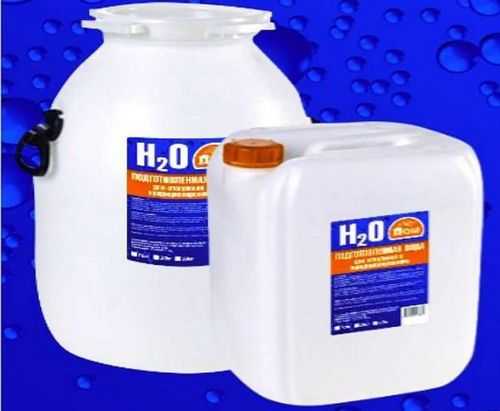

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

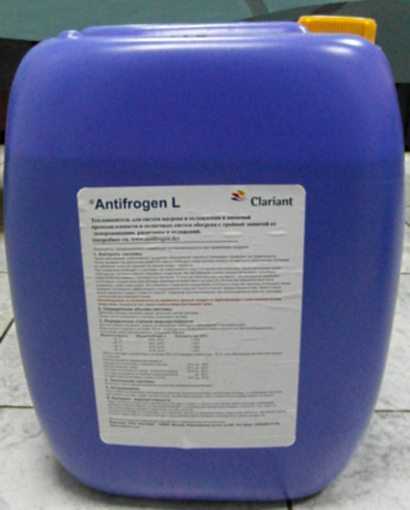

Антифризы для отопления

В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Название	Вещество	Вес	Диапазон рабочих темпеартур	Начало кристализации	Температура термического разложения	Срок службы	Возможность разведения водой	Цена

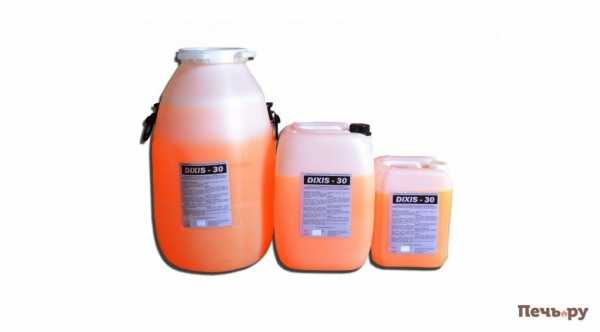

Dixis (Диксис) 65	моноэтиленгликоль	10 кг	-65°С ~ +95°С	-66°С	+ 111°C	10 лет	да	850 руб

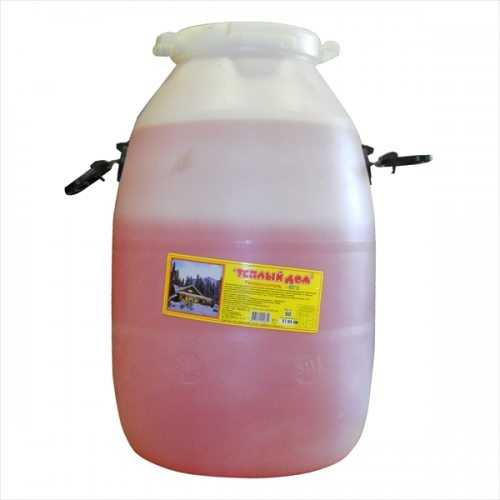

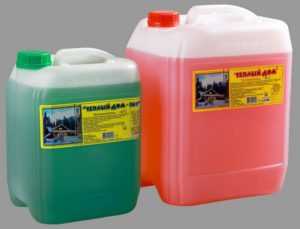

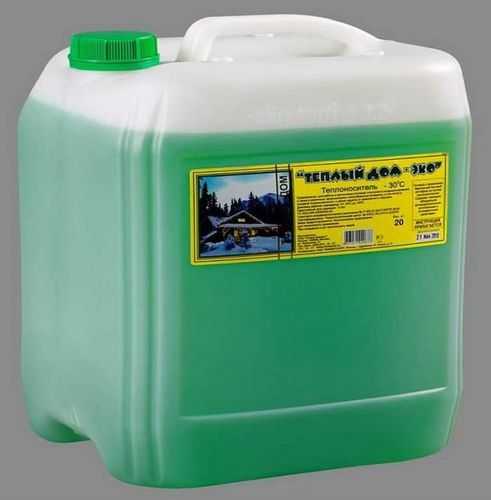

Тёплый Дом — Эко	пропиленгликоль	10 кг	-30°С до +106°С	-30°C	+170°С	5 лет	да	1050 руб
Dixis TOP (Диксис ТОП) -30	пропиленгликоль	10 кг	-30°С до +100°С	— 31°C	+106°С	3 года	да	960 руб

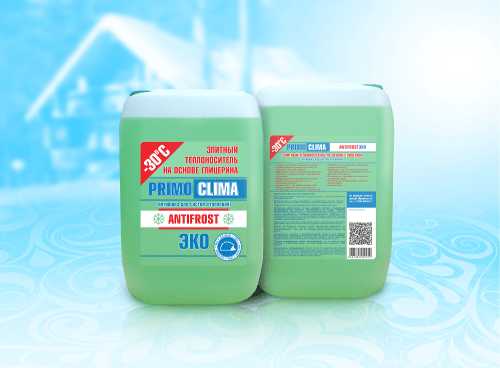

ANTIFROST на основе глицерина	глицерин	10 кг	-30°С до +105°С			4 года	нет	700 руб
PRIMOCLIMA ANTIFROST на основе пропиленгликоля	пропиленгликоль	10 кг	-30°С до +106°С	-30°C	+120°С	5 лет	да	762 руб

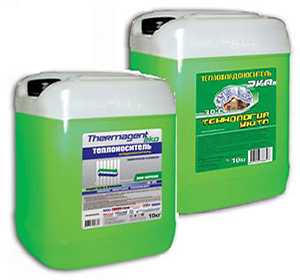

ТЕРМАГЕНТ 30	этиленгликоль	10 кг	-20°С до +90°С	-30°C	+170°С	10 лет	нет	650 руб

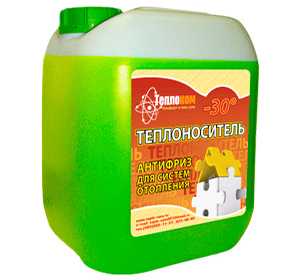

Теплоком (глицериновый)	глицерин	10 кг	– 30°С до +105°С			8 лет	нет	780 руб

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен , но стоит дороже и замерзает при более высоких температурах

В конце прошлого столетия был разработан антифриз для систем отопления на основе глицерина. Он — это нечто среднее между этиленовыми и пропиленовыми теплоносителями. Он безопасен для человека, но не очень хорошо влияет на прокладки, также плохо реагирует на перегрев. По цене и температурным характеристикам он примерно в том же диапазоне, что и пропиленовые теплоносители (смотрите таблицу).

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как закачать теплоноситель

Проблемы обычно возникают только с системами закрытого типа, так как открытые заполняются через расширительный бак. В него просто наливается теплоноситель для системы отопления. Он под действием силы гравитации растекается по системе. Важно чтобы при заполнении системы все воздухоотводчики были открыты.

Открытая система отопления заполняется через расширительный бак

Есть несколько способов заправить закрытую систему отопления теплоносителем. Есть способ заполнения без использования техники — самотеком, есть с погружным насосом типа «Малыш» или специальным, с помощью которого делают опрессовку системы.

Заливаем самотеком

Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачиваем автомобильным насосом. Так что оборудование все-таки потребуется.

Находим самую высокую точку. Обычно это какой-то из газоотводчиков (его снимаем). При заполнении открываем кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена.

При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.

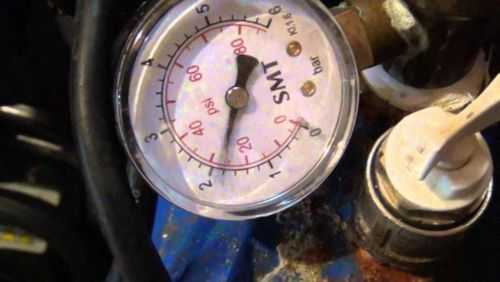

Следить за давлением надо по манометру

Когда система заполнена (из крана для слива побежала вода), берем резиновый шланг длиной порядка 1,5 метров, крепим его к входу в систему. Выбираем вход так, чтобы виден был манометр. В этой точке  устанавливаем обратный клапан и шаровый кран. К свободному концу шланга крепим легко снимающийся переходник для подключения автомобильного насоса. Сняв переходник, в шланг наливаем теплоноситель (держим поднятым вверх). Заполнив шланг, при помощи переходника подсоединяем насос, открываем шаровый кран и насосом закачиваем жидкость в систему. Надо следить чтобы не закачивался воздух. Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется. На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.

Заливаем с помощью погружного насоса

Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом типа Малыш. Его подключаем к самой низкой точке (не точка слива системы). Насос подключаем через шаровый кран и обратный клапан, на точке слива системы ставим шаровый кран.

Теплоноситель наливаем в емкость, опускаем насос, включаем его. В процессе работы постоянно добавляем теплоноситель — насос не должен гнать воздух.

В процессе следим за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.

Далее начинаем поднимать давление — продолжаем насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос останавливаем, шаровый кран закрываем. Открываем все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает. Снова включаем насос, докачиваем немного теплоносителя, пока давление не достигнет проектного значения. Снова спускаем воздух. Так повторяем до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.

Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.

Используем насос для опрессовки

Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему. Взять его можно на прокат в фирмах, которые торгуют трубами для водопровода. В принципе, имеет смысл его купить — если использовать будете антифриз, его придется периодически менять, то есть снова надо будет заполнять систему.

Это ручной насос для опрессовки, с помощью которого можно закачать теплоноситель для системы отопления

При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее. Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже запускаем циркуляционник минут на пять (или систему целиком, если насос в котле), стравливаем воздух. Тоже повторяем несколько раз.

Похожие статьи

genmontage.ru

Теплоноситель для системы отопления: как выбрать, закачать

Выжить зимой без отопления в нашей стране практически невозможно, потому ее устройству уделяют много времени, сил и средств. Наиболее распространенный у нас вид обогрева — водяное (жидкостное) отопление. Его составная часть — теплоноситель. Как выбрать теплоноситель для системы отопления, как его закачать — в статье.

Что такое теплоноситель и каким он должен быть

Теплоноситель в жидкостной отопительной системе — это то вещество, посредством которого тепло переносится от котла к радиаторам. В наших системах качестве теплоносителя используется вода или особые незамерзающие жидкости — антифризы. При выборе необходимо руководствоваться несколькими критериями:

С учетом этих требований наиболее подходящая жидкость для система отопления — вода. Она безопасна, безвредна, имеет высокую теплоемкость, а строк эксплуатации неограничен. Но в тех системах отопления, где велика вероятность простоя зимой, вода может сослужить плохую службу. Если она замерзнет, разорвет трубы и/или радиаторы. Потому в таких системах применяют антифризы. При отрицательных температурах они теряют текучесть, но оборудование не рвут. Так что выбрать теплоноситель для системы отопления с этой точки зрения легко: если система находится все время под присмотром и работоспособном состоянии, использовать можно воду. Если дом временного проживания (дача) или он надолго может оставаться без присмотра (командировки, зимний отпуск), если в регионе возможно частое и/или длительное отключение электроэнергии, лучше в систему заливать антифриз.

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется  — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

Антифризы для отопления

В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Название	Вещество	Вес	Диапазон рабочих темпеартур	Начало кристализации	Температура термического разложения	Срок службы	Возможность разведения водой	Цена
Dixis (Диксис) 65	моноэтиленгликоль	10 кг	-65°С ~ +95°С	-66°С	+ 111°C	10 лет	да	850 руб
Тёплый Дом — Эко	пропиленгликоль	10 кг	-30°С до +106°С	-30°C	+170°С	5 лет	да	1050 руб
Dixis TOP (Диксис ТОП) -30	пропиленгликоль	10 кг	-30°С до +100°С	— 31°C	+106°С	3 года	да	960 руб
ANTIFROST на основе глицерина	глицерин	10 кг	-30°С до +105°С			4 года	нет	700 руб
PRIMOCLIMA ANTIFROST на основе пропиленгликоля	пропиленгликоль	10 кг	-30°С до +106°С	-30°C	+120°С	5 лет	да	762 руб
ТЕРМАГЕНТ 30	этиленгликоль	10 кг	-20°С до +90°С	-30°C	+170°С	10 лет	нет	650 руб
Теплоком (глицериновый)	глицерин	10 кг	– 30°С до +105°С			8 лет	нет	780 руб

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен , но стоит дороже и замерзает при более высоких температурах

В конце прошлого столетия был разработан антифриз для систем отопления на основе глицерина. Он — это нечто среднее между этиленовыми и пропиленовыми теплоносителями. Он безопасен для человека, но не очень хорошо влияет на прокладки, также плохо реагирует на перегрев. По цене и температурным характеристикам он примерно в том же диапазоне, что и пропиленовые теплоносители (смотрите таблицу).

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как закачать теплоноситель

Проблемы обычно возникают только с системами закрытого типа, так как открытые заполняются через расширительный бак. В него просто наливается теплоноситель для системы отопления. Он под действием силы гравитации растекается по системе. Важно чтобы при заполнении системы все воздухоотводчики были открыты.

Открытая система отопления заполняется через расширительный бак

Есть несколько способов заправить закрытую систему отопления теплоносителем. Есть способ заполнения без использования техники — самотеком, есть с погружным насосом типа «Малыш» или специальным, с помощью которого делают опрессовку системы.

Заливаем самотеком

Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачиваем автомобильным насосом. Так что оборудование все-таки потребуется.

Находим самую высокую точку. Обычно это какой-то из газоотводчиков (его снимаем). При заполнении открываем кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена.

При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.

Следить за давлением надо по манометру

Когда система заполнена (из крана для слива побежала вода), берем резиновый шланг длиной порядка 1,5 метров, крепим его к входу в систему. Выбираем вход так, чтобы виден был манометр. В этой точке  устанавливаем обратный клапан и шаровый кран. К свободному концу шланга крепим легко снимающийся переходник для подключения автомобильного насоса. Сняв переходник, в шланг наливаем теплоноситель (держим поднятым вверх). Заполнив шланг, при помощи переходника подсоединяем насос, открываем шаровый кран и насосом закачиваем жидкость в систему. Надо следить чтобы не закачивался воздух. Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется. На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.

Заливаем с помощью погружного насоса

Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом типа Малыш. Его подключаем к самой низкой точке (не точка слива системы). Насос подключаем через шаровый кран и обратный клапан, на точке слива системы ставим шаровый кран.

Теплоноситель наливаем в емкость, опускаем насос, включаем его. В процессе работы постоянно добавляем теплоноситель — насос не должен гнать воздух.

В процессе следим за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.

Далее начинаем поднимать давление — продолжаем насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос останавливаем, шаровый кран закрываем. Открываем все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает. Снова включаем насос, докачиваем немного теплоносителя, пока давление не достигнет проектного значения. Снова спускаем воздух. Так повторяем до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.

Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.

Используем насос для опрессовки

Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему. Взять его можно на прокат в фирмах, которые торгуют трубами для водопровода. В принципе, имеет смысл его купить — если использовать будете антифриз, его придется периодически менять, то есть снова надо будет заполнять систему.

Это ручной насос для опрессовки, с помощью которого можно закачать теплоноситель для системы отопления

При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее. Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже запускаем циркуляционник минут на пять (или систему целиком, если насос в котле), стравливаем воздух. Тоже повторяем несколько раз.

openfile.ru

Теплоноситель для системы отопления загородного дома

Дом может быть обустроен открытой системой отопления с естественной циркуляцией или закрытой системой с принудительной циркуляцией. На качество тепла, кроме параметров отопительного котла, влияет используемый теплоноситель. Другими словами – это жидкость, циркулирующая по трубам. Создавая давление и определенную скорость, нагретый теплоноситель отдает тепло в дом.

Основные параметры теплоносителя

Рассматривая параметры разных по составу теплоносителей, можно сказать, что идеальных не существует. Каждая жидкость для открытой и закрытой системы отопления справляется со своей задачей в определенном температурном режиме. Выходя за рамки рабочего диапазона, теплоноситель изменяет свои параметры, что влияет на качество работы всей системы отопления в доме.

Определяя основные параметры теплоносителя, можно выделить следующие показатели:

• жидкость обязана транспортировать по системе отопления максимальное количество тепловой энергии за единицу времени. При этом должно происходить как можно меньше теплопотерь;
• на скорость движения жидкости влияет ее вязкость. Эти параметры определяют, как быстро будет распространяться тепло по системе отопления за определенную единицу времени. Вязкий теплоноситель создает сопротивление прокачке, что изменяет давление на разных участках трубопровода. Для открытой системы отопления с естественной циркуляцией вязкость должна быть как можно меньше;
• жидкость не должна вызывать коррозию внутренней части трубопровода, иначе ее использование будет ограничено. Состав теплоносителей имеет различные смазывающие добавки, контактирующие с механизмами циркуляционных насосов. Параметры этих добавок тоже могут ограничивать совместимость жидкости с конструкционными материалами оборудования;
• характеристика жидкости должна отвечать требованиям безопасного ее использования. Такие параметры, как токсичность и воспламенение определяют, можно ли ее использовать в бытовых котлах для загородного дома;
• последний фактор, определяющий важные параметры, – это стоимость жидкости. Ее цена должна быть доступной владельцам автономного отопления загородного дома. В случае дороговизны теплоносителя его качество и объем обязаны оставаться неизменными длительное время.

Когда встает вопрос, какой лучше выбрать из предлагаемых на рынке теплоносителей, в первую очередь надо обратить внимание на эти параметры и изучить его состав.

Скорость теплоносителя в системе

Существуют нормы, по которым минимальная скорость движения жидкости по трубопроводу составляет 0,2 м/с. Такой показатель обусловлен тем, что меньшая скорость теплоносителя приводит к образованию воздушных пробок внутри трубопровода. Минимальная скорость движения жидкости характерна для открытой системы отопления с естественной циркуляцией. Естественно, давление внутри такого трубопровода тоже будет небольшим.

Для отопления с принудительной циркуляцией в частном доме максимальная скорость движения жидкости составляет 1,5 м/с. Превышение этого показателя грозит образованием повышенного шума.

Если подробней рассмотреть нормы, определяющие скорость движения жидкости в трубопроводе разных по назначению зданий, то они выглядят так:

• частный дом может быть оборудован открытой системой с естественной циркуляцией или закрытой – с принудительной циркуляцией. Оптимальная скорость движения жидкости составляет 0,5–1,5 м/с;
• скорость для административно-бытовых помещений не должна превышать 2 м/с;
• предельный показатель для производственных помещений не превышает 3 м/с.

Если говорить о верхних пределах, то они ограничиваются лишь уровнем шума в трубопроводе. Чтобы добиться средних показателей и увеличить скорость движения теплоносителя, систему оборудуют принудительной циркуляцией.

Теплоноситель антифриз

В качестве жидкости, заполняемой в трубопровод системы отопления частного дома, давно стали использовать антифриз. Его состав может быть разным из-за основы, взятой для производства. Если выбор пал именно на этот теплоноситель, необходимо сделать сравнение всех составляющих, чтобы знать, какой лучше выбрать антифриз по эффективности и безопасности.

Этиленгликоль

Самый распространенный антифриз для заполнения системы изготовлен на основе этиленгликоля. Но последнее время его стал вытеснять более экологически чистый пропиленкгликоль. Но все же, отданный выбор антифризу на основе этиленгликоля не является худшим, и при соблюдении определенных правил его можно использовать дома.

Антифриз характеризуется малым процентом расширения при замерзании. Такой показатель составляет всего 1,5–2%, что не создает опасное давление, при котором может разорвать трубопровод.

Большой недостаток этиленгликоля выражен его ядовитостью. Если его решено использовать дома, то во время всего периода эксплуатации антифриз не должен контактировать с человеком. Ограничения применения этиленгликоля относятся к открытой системе отопления с естественной циркуляцией. Все зависит от места установки расширительного бака. Его конструкция предполагает изготовление открытого верха для добавления жидкости в систему по мере ее испарения. Если бак будет установлен внутри дома, сюда же будут испаряться вредные вещества. Поэтому оптимальное месторасположение расширительного бака для открытой системы отопления с естественной циркуляцией – чердак. При отсутствии такой возможности допускается монтаж бака внутри проветриваемого нежилого помещения. Причем он должен быть накрыт плотно крышкой, из которой выходит на улицу газоотводная трубка.

Использование жидкости в закрытой системе с принудительной циркуляцией требует тщательной герметичности всех соединений, чтобы давление не выдавило антифриз наружу.

Ядовитый состав ограничивает использование антифриза с двухконтурными котлами. В случае износа второго контура, этиленгликоль попадет в контур горячего водоснабжения. Определить его будет трудно, так как антифриз имеет сладкий привкус без неприятного запаха. Кстати, такие параметры ограничивают использование этиленгликоля в доме с маленькими детьми, и от него лучше отказаться.

Надо знать, что 100 мл доза жидкости, попавшая в организм человека, может спровоцировать летальный исход. Ядовитый состав проникает даже сквозь кожу. Во время работы с ним надо надевать резиновые перчатки и очки. При попадании антифриза на кожу его надо немедленно смыть мыльной теплой водой. Если жидкость случайно проникла внутрь ротовой полости, потребуется быстрая промывка желудка и вызов скорой помощи. Причины отравления выразятся вялостью с подавленным состоянием.

Хранение этиленгликоля осуществляется в герметической таре вдали от источников тепла и пищевых продуктов. При случайной утечке всю поверхность, куда попала жидкость, надо удалить, даже если это дорогой кафель. Иначе это место будет постоянным источником вредных испарений. Отработанную жидкость надо сдавать на переработку и ни в коем случае не сливать внутрь канализации.

Пропиленгликоль

Экологически чистый пропиленгликоль принято использовать в системе отопления, где существует вероятность проникновения антифриза в питьевую воду или предметы жизнедеятельности человека. Пропиленгликоль характеризуется высокой вязкостью, но это не влияет на скорость движения по трубопроводу и внутреннее давление системы. Вязкость компенсируется высокими смазывающими свойствами.

Пропиленгликоль по плотности меньше, чем этиленгликоль. Он лучше транспортируется по трубам, оказывая меньшее давление на рабочее колесо циркуляционного насоса. Еще одной отличительной чертой, которой обладает пропиленгликоль, является его незамерзание. При отрицательной температуре антифриз превращается в кашу, расширяясь не более 0,1%. Такое минимальное давление не разорвет даже металлопластиковую трубу.

Случайно вытекший из системы пропиленгликоль безопасен для человека. Его достаточно смыть влажной тряпкой, не удаляя зараженные предметы. Единственный минус – пропиленгликоль достаточно дорогой, но лучше сделать выбор в пользу здоровья.

Глицерин

Подробно рассматривать глицериновый антифриз не имеет смысла, так как его давно перестали использовать для систем отопления. Теплоноситель на глицерине характеризуется высоким показателем вязкости и слабой текучестью. Создавая требуемое давление внутри системы, циркуляционный насос подвергается большой нагрузке, что приводит к быстрому его износу. Чтобы улучшить показатели глицерина, его пытались смешивать с различными присадками, например, метиловым спиртом. Но такие виды теплоносителя пагубно воздействовали на здоровье человека, а при 65^оС жидкость уже закипала.

С добавлением метанола антифриз начал повышать вязкость, и появилась пена. Давление внутри системы стало нестабильным из-за появления воздуха, а токсичные выделения усилили коррозию металлических элементов.

Сейчас начали появляться новые виды глицериновых антифризов с дорогостоящими присадками. Производитель пытается таким образом улучшить его состав. Но делать выбор в пользу очень дорогого теплоносителя неразумно. Лучше использовать пропиленгликоль.

Смешивание антифриза

Производители антифриза перед использованием рекомендуют смешивать его с дистиллированной водой. Жидкость в неразбавленном виде характеризуется повышенной вязкостью и малым показателем теплоемкости. С добавлением воды эта проблема устраняется. Если вместо дистиллированной применяют воду из скважины, то она должна отстояться перед закачкой в систему. Разбавленный антифриз замерзает при температуре -30^оС.

Вода, как основной теплоноситель

Вода обладает самым высоким показателем теплоемкости. Например, 1 кг воды, остывая от 90^оС до 70^оС, отдает тепла 20 ккал. Теплоноситель полностью безвреден для человека, и его можно без ограничения использовать в открытой системе отопления с естественной циркуляцией. Еще вода привлекает своей доступностью. При необходимости ее можно бесплатно добавить в систему отопления, что часто делают хозяева частного дома.

Но есть один минус. Вода из скважины содержит много примесей солей, выпадающих в виде осадка внутри системы. Перед заливкой ее надо умягчить. Это можно сделать кипячением или с помощью химических реагентов. Самый простой способ – это приобрести дистиллированную воду.

Выбор в пользу воды определяют ее положительные параметры. Единственный минус, при остывании воздуха внутри помещения до 0^оС замерзшая жидкость разрывает трубы и все соединения.

На чем остановить выбор?

Делая выбор, какой лучше состав использовать для отопления своего дома, надо руководствоваться двумя факторами:

1. Если в доме постоянно проживают люди и температура внутри помещения не опускается ниже +5^оС, то предпочтение надо отдать очищенной от примесей воде.
2. Для регионов с продолжительными зимами, характеризующимися сильными морозами, лучше выбрать антифриз.

В целях экономии можно всегда пользоваться водой, но при возникновении форс-мажорных обстоятельств ее придется постоянно сливать, чтобы не разморозить систему.

Делая выбор в пользу того или иного теплоносителя, надо знать, что под воду и антифриз системы отопления кардинально отличаются, поэтому потребуется помощь специалиста.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

видео-инструкция по монтажу своими руками, параметры, расход, расчет, цена, фото

Теплоноситель для системы отопления является средством переноса энергии от места ее генерации до отопительного прибора. Мы говорим о системах водяного отопления, поэтому рассматривать будем исключительно жидкости. В статье вы прочтете об особенностях применения различных видов теплоносителей для отопления.

Незамерзающие теплоносители для систем отопления различных производителей.

Теплоноситель в системах отопления зданий

Назначение

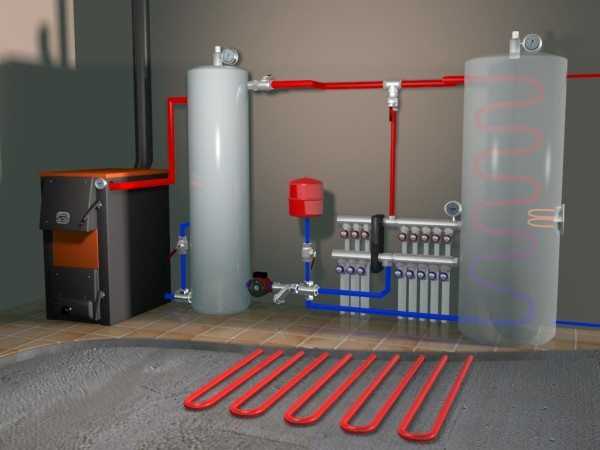

Перенос тепла осуществляется за счет циркуляции нагретой жидкости.

Теплоноситель для отопления – это важнейший элемент, без которого работа системы невозможна в принципе.

Ранее человеком применялся непосредственный способ обогрева за счет открытого пламени: в жилище располагался очаг, в котором сжигали дрова. Со временем цивилизация упразднила такой способ как опасный и некомфортный, и очаг переместился в топку котла, а сам котел расположился в отдельном помещении дома или за его пределами.

Даже автономные системы обогрева предполагают вынос котла в подсобное помещение.

Однако такая передислокация потребовала изобретения способа переноса тепла на расстояние, и здесь мы видим появление такого понятия, как теплоноситель: вещество, способное запасать тепловую энергию для транспортировки от котельной до конечного потребителя. Первым теплоносителем, примененным человеком, был воздух.

Со временем системы обогрева помещений совершенствовались, и в конце концов появились водяные контуры переноса тепла. С тех пор вода является основной разновидностью агента для транспортировки тепловой энергии для обогрева жилых и общественных объектов.

Нагретая вода – один из лучших аккумуляторов тепловой энергии.

Сегодня номенклатура используемых агентов расширилась, однако для бытовых систем наиболее распространенной остается вода. В локальных и автономных сетях часто используют смеси, состоящие из воды, антифризов и комплекса добавок, которые снижают коррозионную активность среды.

Агент переноса тепла с добавлением антифриза и пакета присадок.

Важно!
Теплоноситель – это важнейший элемент отопления, от свойств которого зависит множество определяющих параметров.
Поэтому к выбору переносчика тепла следует отнестись серьезно и максимально ответственно.

Основные параметры и требования

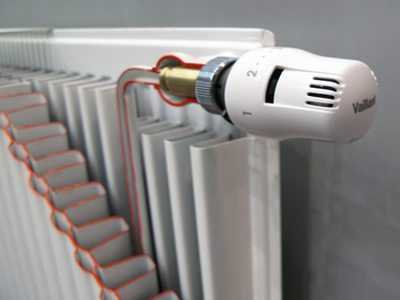

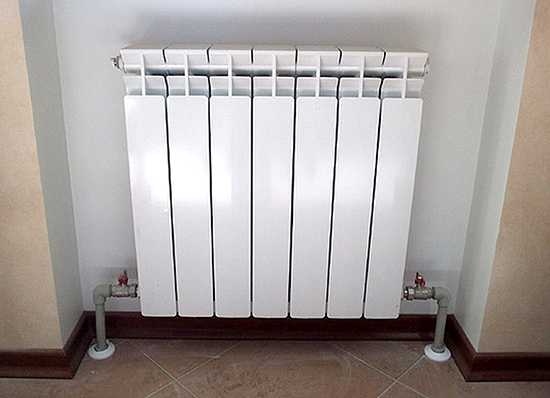

Радиаторная батарея – конечный пункт транспортировки тепла.

Чтобы лучше понимать, каким требованиям должен отвечать теплопереносчик, рассмотрим его полный рабочий цикл:

• Теплоноситель для отопления заливают в систему, состоящую из теплообменника котла, подающего трубопровода, радиаторов, расширительного бака и обратного трубопровода;
• Горящее топливо или ТЭН нагревает воду в теплообменнике, и она начинает естественную или принудительную циркуляцию по контуру;
• Так как система замкнута, на место ушедшей из теплообменника жидкости тут же поступает новая порция вещества, которое также нагревается и поступает в трубопровод;
• Вода по трубам подается в радиаторы, где тепловой агент отдает свою энергию окружающей среде за счет теплопередачи, излучения и конвекции;
• По обратному трубопроводу остывшая жидкость возвращается в теплообменник, и процесс повторяется;
• Для компенсации тепловых расширений используют расширительный бак для систем отопления открытого или закрытого типа.

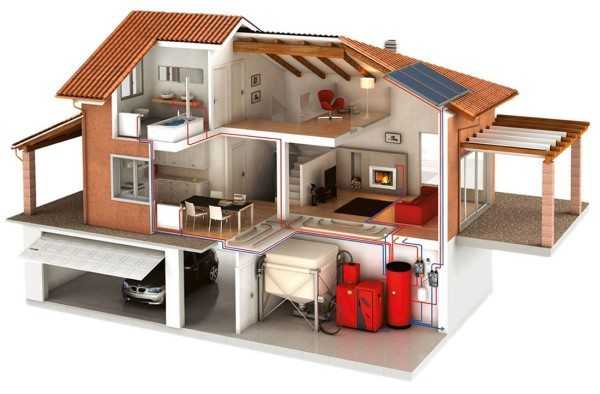

Циркуляция жидкости в однотрубной системе отопления.

Очевидно, что для характеристики транспортировщика энергии важен такой показатель, как способность накапливать тепло. Если провести аналогию с автотранспортом, это будет грузоподъёмностью машины, а в нашем случае этот параметр называют теплоемкостью.

Мы не будем вдаваться в анализ разных жидкостей, но заметим, что вода отличается самой высокой теплоемкостью из всех жидкостей (не считая расплавов).

Однако параметры теплоносителя системы отопления не ограничены теплоемкостью, хоть это и весьма важный показатель. На работу отопления сильное влияние оказывают также такие характеристики, как температуры фазовых переходов из одного агрегатного состояния в другое, то есть температура кипения и температура замерзания.

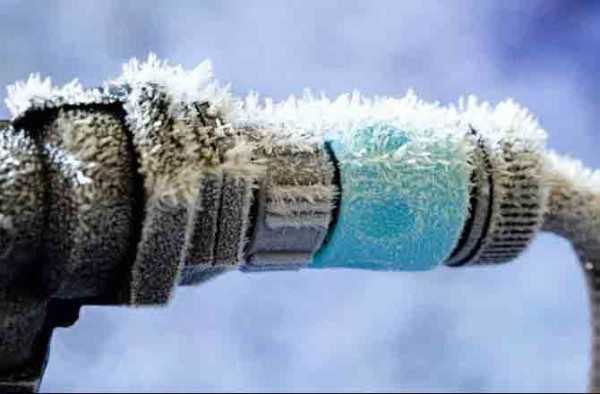

Замерзание жидкости и ее кристаллизация недопустимы.

Важно!
Для обогрева жилых и общественных зданий вода подходит практически идеально при условии постоянного отопления в холодное время года. Однако для автономных систем, работающих в кратковременно-периодическом режиме, замерзание воды чревато разрывом труб и выходом системы из строя.

Кроме того, следует помнить, что жидкости демонстрируют такое поведение в условиях перепада температуры:

• при возрастании температуры они расширяются;
• а при падении – сужаются;
• но при падении ниже точки перехода в кристаллическую фазу объем начинает снова расти, и вода здесь демонстрирует аномально высокое расширение – до 9 %.

Это делает невозможным и опасным для труб использование воды в условиях возможной заморозки, единственное спасение – это слив теплоносителя, который чреват повышенной коррозией стенок.

Зависимость объема воды от ее температуры.

Максимальная температура ограничена нормами пожарной и травматической безопасности, поэтому нагревать теплоноситель выше 95 – 110 градусов смысла нет. В этом отношении вода нам подходит, но в целях исключения вскипания этот показатель иногда повышают добавлением различных примесей.

Инструкция СНиП требует строго ограничивать максимальную температуру.

Другой важный параметр – это вязкость и поверхностное натяжение жидкости. Так как наша система представляет собой замкнутый контур с сообщающимися сосудами под давлением, то мы должны учесть гидравлические законы и процессы. Чтобы обеспечить нормальную циркуляцию агента с заданной скоростью, необходимо преодолеть гидравлическое сопротивление трубопровода, которое прямо пропорционально вязкости.

Важно!
Чем ниже вязкость, тем проще насосу перемещать теплоноситель по контуру.
Это напрямую влияет на КПД системы и затраты энергии на работу насоса.

Как правило, вязкость ограничена таким параметром, как скорость теплоносителя в системе отопления. Она не должна быть ниже 0.2 – 0.3 м/с.

Коррозия может привести к серьезным нарушениям.

Подавляющее большинство труб изготовлены из стального проката, поэтому важно учитывать такой показатель жидкости, как коррозионная активность и жесткость.

Вода сама по себе не является опасной средой, однако в присутствии кислорода и различных примесей она может наносить заметный ущерб материалу стенок сосудов. Эта проблема решается комплексом мер, который называется водоподготовкой.

Объем теплоносителя в системе отопления определяют путем расчетов. Упрощенно расчет теплоносителя в системе отопления выглядит так: объем котла + объем отопительных приборов + объем воды в трубах + количество жидкости в расширительном баке.

Первые два параметра определяют по паспорту изделий, количество вещества в баке от нас не зависит, а объем трубопровода вычисляют по формуле:

V =π*R²*L*1000, где:

• Π = 3.14;
• R – радиус трубы в метрах;
• L – длина трубопровода.

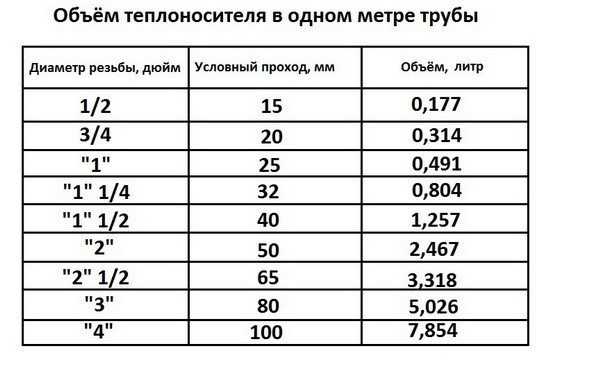

Расход теплоносителя в системе отопления легче определять по таблице.

Наконец, мы не можем не учитывать тот факт, что система отопления проложена в жилых и общественных помещениях, где постоянно находятся люди. Это значит, что переносчик тепла должен быть приемлем с точки зрения пожарной, токсикологической и химической безопасности.

Химический состав воды влияет на активность отложений на стенках труб и приборов.

Итак, подытожим все сказанное.

Теплоноситель должен отвечать таким требованиям:

1. Обладать высокой теплоемкостью и теплопроводностью;
2. Иметь приемлемый диапазон температур жидкой фазы;
3. Обладать низкой вязкостью при достаточном поверхностном натяжении;
4. Обладать низкой коррозионной активностью и химической инертностью;
5. Жидкость должна быть максимально безопасной для человека, негорючей и нетоксичной.

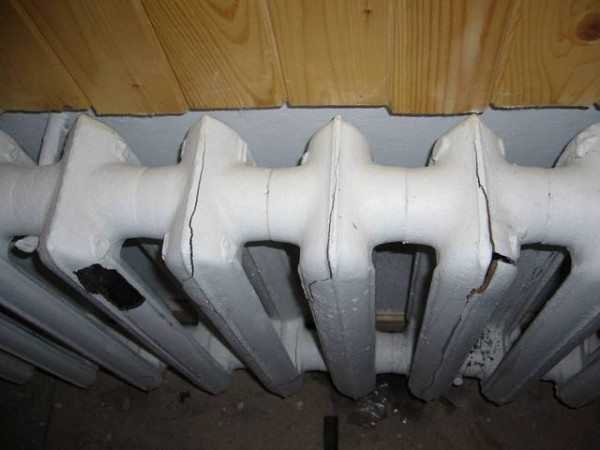

На фото – последствия кристаллизации воды в чугунной батарее.

Важно!
Жесткие требования к составу и свойствам теплоносителя ограничивают список используемых веществ достаточно сильно: как правило это либо дистиллированная/водопроводная вода, либо вода с добавлением антифризов и присадок.

Разновидности

Вода

Вода – самая распространенная жидкость на планете.

Вода относится к наиболее часто используемым типам теплоносителей для систем отопления. Это объясняется ее крайне широкой распространенностью, доступностью и дешевизной.

Но это далеко не все преимущества:

• Вода обладает самой высокой теплоемкостью и достаточно высокой теплопроводностью;
• Текучесть воды позволяет отнести ее к веществам с низкой вязкостью;
• Вещество абсолютно безопасно для человека и окружающей среды;
• Жидкая фаза находится в приемлемом температурном диапазоне;
• Коррозионная активность очищенной воды достаточно низкая;
• Не горит, не взрывается, не вступает в опасные реакции.

Важно!
Дистиллированную и деминерализованную воду можно было бы назвать идеальным теплоносителем, однако существует ряд недостатков, которые вынуждают искать способы оптимизации свойств этого вещества.

Дистиллированная вода – практически идеальный теплоноситель.

Основной недостаток воды – это ее способность замерзать при отрицательных температурах с резким расширением, в результате которого сосуды системы разрывает. Это значит, что зимой отопление должно работать бесперебойно, что не всегда приемлемо.

Еще одно свойство воды – это способность растворять большинство химических соединений, особенно солей и минералов. В результате при изменении температуры эти соединения выпадают в осадок и откладываются в виде налета на стенках труб, сужая их просвет и снижая теплопроводность стенок в разы.

Системы водоподготовки снижают количество растворенных солей и минералов.

Важно!
Для борьбы с недостатками воду смешивают с различными субстанциями – антифризами, присадками, добавками.
Это можно сделать своими руками, а можно приобрести готовый продукт.

Антифриз

Один из наиболее качественных антифризов от компании Clariant.

Антифриз – это незамерзающий теплоноситель с пакетом антикоррозионных и смягчающих присадок. Наиболее распространен и доступен комплекс на основе этиленгликоля.

Добавление гликолей значительно понижает температуру кристаллизации смеси, и диапазон жидкой фазы расширяется до значений от – 30 до + 130 градусов. При этом даже при замерзании увеличение объема не превышает 1.5 %, что безопасно для конструкционных материалов.

Антифриз с присадками от Arteco.

Применение антифриза снижает скорость коррозии металлов на два порядка и более, но при этом отмечается некоторая токсичность этиленгликоля. Более современным и менее токсичным является пропиленгликоль, физические свойства которого сходны с этиленгликолем, однако цена этого вещества в два раза выше.

Еще один безопасный компонент антифризов – это глицерин. Применение пищевого глицерина абсолютно безопасно как для человека, так и для материалов отопительной системы.

Глицериновый антифриз.

К недостаткам антифризов можно отнести их более высокую вязкость и меньшее поверхностное натяжение. Это накладывает особые требования к циркуляционным насосам, запорной арматуре, прокладкам и прочим элементам системы.

Наиболее качественные продукты выпускают такие компании, как Clariant, Arteco, BASF, DOW Chemical.

Объем тары можно подобрать под нужды вашей системы.

Важно!
Чтобы понять, как выбрать теплоноситель, следует определить режим эксплуатации отопления в зимнее время: для постоянной работы подойдет вода, а для помещений с периодическим использованием (дачи, коттеджи, гостевые домики и пр.) лучше подойдет антифриз.

Вывод

От выбора теплоносителя зависит множество параметров системы отопления, поэтому выбирать следует еще на этапе проектирования. Чаще всего используют водопроводную или дистиллированную воду, а также антифризы с пакетом присадок. Видео поможет вам не ошибиться в выборе теплоносителя.

gidroguru.com
