Теплообменник для печи своими руками

Теплообменники, змеевики – для большинства из нас эти термины непонятны. Другое дело радиаторы, сушилки и батареи, ведь мы сталкиваемся с ними каждый день. К слову, это тоже теплообменники, точнее, некоторые из типов.

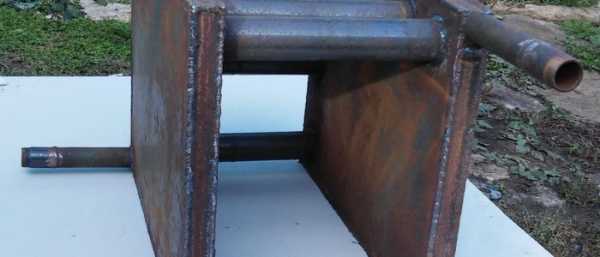

Теплообменник

В этой статье речь пойдет о том, как самому изготовить теплообменник.

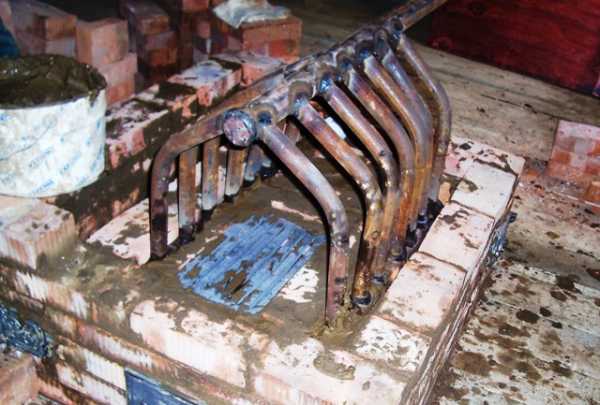

Змеевик для печи

Содержание пошаговой инструкции:

Видео — Как самому сделать теплообменник

Особенности теплообменников

Создание теплообменника едва ли возможно без предварительного изучения особенностей и принципа работы этого устройства. В целом теплообменник – это прибор для обмена тепловой энергией между двумя средами, у которых нет собственного энергоисточника. Печь, к примеру, не теплообменник, в то время как лежанка, пропускающая через себя дымный газ и нагревающая с его помощью воздух в помещении, является таковым.

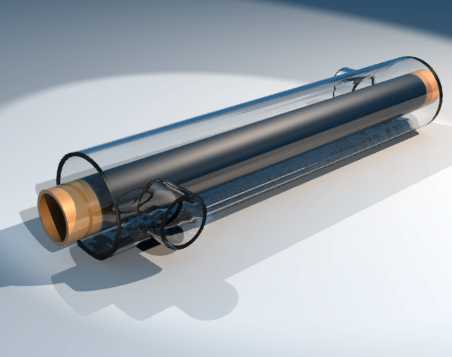

Схема теплообменника труба в трубе

Другим, более примитивным видом теплообменника можно считать процесс охлаждения бутылки под напором холодной водопроводной воды. В таком случае вода нагревается, а жидкость внутри бутылки охлаждается.

От чего зависит эффективность теплообменника

  1. Прежде всего, на эффективность данного устройства влияет разница в температуре между двумя средами – чем она больше, тем большим количеством энергии они обмениваются.
  2. Другим не менее важным фактором является теплопроводность материала.
  3. Наконец, площадь теплообмена прямо пропорциональна эффективности прибора.

Важно! Любой трубопровод, по которому циркулирует жидкость с температурой, отличающейся от температуры воздуха, считается теплообменником.

Из чего делают теплообменники

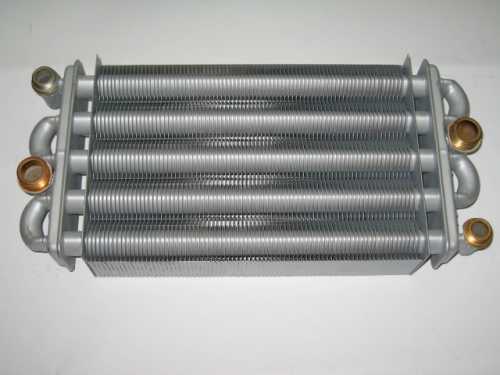

Трубы оребренные

Конструкций этого устройства сегодня существует великое множество. Каждый народный умелец, занимавшийся изготовлением теплообменника, пытался внести что-нибудь свое, как-то усовершенствоват

ь его. Поэтому все варианты рассмотреть невозможно. Между тем, самые популярные комплектующие приведены ниже:

  • коллекторы;
  • радиаторы от автомобилей;
  • регистры;
  • отопительные радиаторы;
  • металлические емкости;
  • змеевики.

Технология изготовления

Простейшим устройством такого типа можно считать медную трубу длиной в несколько метров, свернутую кольцами и установленную в бочку с водой таким образом, чтобы снаружи оставались лишь вход и выход. Такая конструкция (ее называют «змеевиком») способна охлаждать или нагревать жидкость в бочке, в зависимости от того, что именно нужно (в большинстве случаев необходим нагрев).

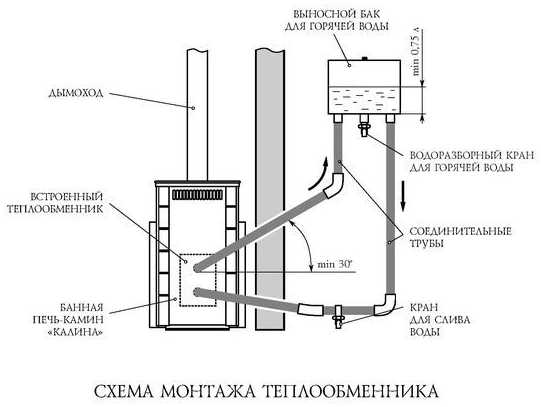

Схема монтажа теплообменника

«Змеевик» врезается в трубопровод рядом с печью или в накопительный бак. Спиралевидная труба устанавливается на высоте 1,5-2 м и становится дополнительным источником тепла.

Важно! Если печь используется не только для обогрева, но и для горячего водоснабжения, то теплообменник не должен отбирать больше десятой части вырабатываемой ею тепла.

Простейший теплообменник типа «труба в трубе»

Отдельно стоит рассказать о том, какой длины труба будет равняться, к примеру, 2 киловаттам. Основным критерием в данном случае является теплопроводность материала. Допустим, диаметр трубы составляет 2 см, а разница в температуре – 40ᵒС. Если произвести несложные расчеты, то выходит, что:

  • металлопластиковых труб с их коэффициентом теплопроводности в 0,3 потребуется более 4 км;
  • стальных труб с показателем в 50 – 25 м;
  • медных труб с теплопроводностью свыше 380 – всего 3 м.

После подобных арифметических задач вполне очевидно, что наиболее подходящим материалом является медь. Более того, этот металл с легкостью гнется и подсоединяется резьбовым фитингом.

Теплообменник с емкостью

Теплообменник с емкостью

Самый подходящий для котла или печи вариант. Для его изготовления потребуется металлический бак литров на двадцать и две медных трубки.

Шаг первый. Если подходящего бака нет, то берется листовая сталь толщиной 2,5 мм и из нее сваривается резервуар необходимого объема. Сварка должна выполняться с минимальной толщиной швов.

Шаг второй. Резервуар устанавливается на высоте 1 м от пола, но не далее, чем в 3 м от отопительного печи. В нем проделываются два отверстия: одно – справа, возле дна конструкции, второе – слева, в самой высокой точке.

Шаг третий. Нижний отвод подводится к печи с минимальным наклоном вниз в 2ᵒ. Верхний отвод при этом подключается с наклоном в 20ᵒ, но уже в другую сторону.

Шаг четвертый. На выходе нижнего отвода врезается сливной кран накопительного бака. В нижней точке этого же отвода врезается еще один кран – для слива всей системы.

Шаг пятый. По окончании монтажа теплообменник проверяется на герметичность. В целях проверки он заполняется водой под незначительным напором – это позволит обнаружить протечки, если таковые имеются.

Трубная доска

Теплообменник с таким замысловатым названием также может быть изготовлен своими руками, хотя для этого понадобится опытный сварщик или же навыки работы со сварочным аппаратом.

Для изготовления потребуются:

  • герметичные металлические резервуары, 2 шт.;
  • медные трубки небольшого диаметра, 15-20 шт.

Резервуары располагаются по краям и соединяются между собой медными трубками, установленными под углом в разных точках емкостей. Вода будет перемещаться из одного резервуара в другой, а между ними, в том месте, где проходят соединительные трубки, и будет происходить обмен теплом.

Важно! Эта схема легла в основу отопления многоэтажных домов.

Водяная рубашка

Не менее популярной разновидностью теплообменников является так называемая водяная рубашка. Она состоит из двух герметичных резервуаров разного диаметра, при этом один из них помещен в другой. Но сразу отметим, что подобная конструкция достаточно сложна в изготовлении, и справиться с ним самостоятельно, не имея специальных навыков, невозможно.

Что еще может быть использовано

Если отыскать трубу из меди по тем или иным причинам не вышло, то можно попытаться найти что-нибудь подходящее в «домашней» свалке металлолома (она должна быть у каждого хозяина). Например, змеевик можно заменить старым полотенцесушителем, также можно использовать чугунные батареи, предварительно проверив их на предмет протечек.

Полотенцесушитель

Готовыми теплообменниками можно считать и радиаторы из автомобильных печек. Их можно применять в качестве нагревательных элементов, предварительно продумав переходники и, если потребуется, соединив несколько радиаторов, чтобы увеличить общую площадь теплообмена.

Отлично подходят и старые газовые колонки для нагрева воды. Более того, в таком случае даже не придется ничего переделывать.

Особенности эксплуатации

Существует ряд требований, которых обязательно нужно придерживаться при эксплуатации данного устройства, чтобы оно прослужило максимально долго, не нанося абсолютно никакого вреда.

  1. Трубы теплообменника (при наличии таковых) нежелательно фиксировать на стенах помещения неподвижными крепежами ввиду высокой температуры и, как следствие, расширения металла.
  2. Если необходимо уплотнить соединение трубопровода с теплообменником, то для этого можно использовать только тот материал, который выдерживает высокую температуру.
  3. Не стоит заливать воду в уже разогревшуюся кирпичную печь с теплообменником.
  4. Если производительность печи низкая, то устанавливать на нее габаритный теплообменник нежелательно, т. к. он будет отбирать у нее слишком много энергии.

Теплообменник и печь-камин

Такой вариант подойдет для тех, кто планирует обогреть несколько комнат, но при этом любит живой огонь.

Теплообменник и печь-камин

Конструкция

Основным элементом такой системы является печь-камин, от которого во все стороны идут многочисленные трубы, заполненные теплоносителем (зачастую им выступает вода).

Важно! В зимнее время рекомендуется добавлять в воду немного антифриза!

Жидкость может циркулировать как естественным путем, так и принудительно – при помощи специальных насосов. Иными словами, печь нагревает теплоноситель, а насосы разносят его по всей отапливаемой площади.

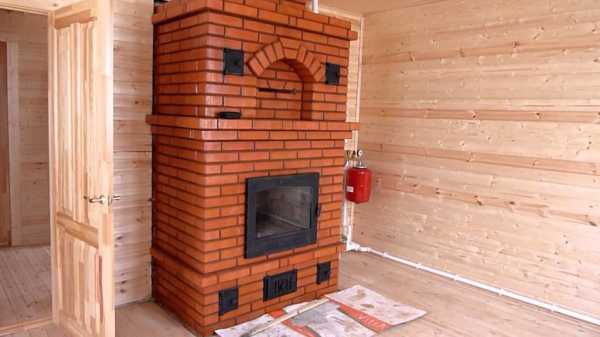

Печь с теплообменником

Установка теплообменника позволяет существенно повысить эффективность теплогенератора, а вместо одной комнаты, как в предыдущих вариантах, можно отапливать сразу две без каких-либо особых на то затрат.

Основные виды

Современный рынок предлагает массу разнообразных печей-каминов, и все они могут оборудоваться теплообменником при необходимости в обогреве большой площади. При этом кто-то обращает внимание на тип используемого топлива, кто-то на мощность. Ниже рассмотрены самые популярные варианты.

Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул.

Пеллеты

Главной причиной популярности такого вида топлива является его низкая стоимость. Более того, при горении оно практически не выделяет сажи, поэтому принято считать, что за ним – будущее.

Не меньшей популярностью пользуются варочные печи, и причина тому – полифункциональность. С их помощью можно не только обогревать помещение, но и готовить пищу. Оригинально, практично и, наверное, даже романтично (имеется в виду приготовление пищи над камином).

Выводы

Теперь, после прочтения статьи, вы должны понимать, что представляет собой теплообменник для печи и каково его предназначение, а также как изготовить простейшие его варианты самостоятельно. Сделать это не так сложно, как кажется на первый взгляд, нужно только определиться с типом теплообменника и подобрать оптимальный вариант отопительной системы.

Видео – Печь-камин с теплообменником. Теплообменник для печи своими руками

svoimi-rykami.ru

Теплообменник для печи своими руками

Не всегда и не везде целесообразно газифицировать дом, участок, баню и другие объекты. В ряде случаев это просто невозможно, иногда дорого. Только потребность в тепле и в горячей воде никуда не исчезает. Поэтому условия иногда диктуют альтернативные газу решения по обеспечению дома теплом.

Содержание:

  1. Что такое теплообменник печи
  2. Виды теплообменников
  3. Печь камин с теплообменником
  4. Банная печь с теплообменником
  5. Материалы и конструкции теплообменника

Что такое теплообменник печи

Генераторов тепла в продаже масса, как и масса видов топлива для них. Печное отопление все же остается одной из самых популярных и доступных альтернатив газификации. Но даже при наличии газа в досягаемой близости от участка, тратить деньги на подключение не всегда рационально, поскольку помещение может использоваться периодически, а за газ нужно заплатить сразу немаленькую сумму. Словом, печка — это один их самых доступных вариантов, к тому же она позволяет не просто прогревать помещение локально, но при наличии теплообменника проводить эффективный и равномерный обогрев помещения, плюс обеспечивать потребности жильцов в горячей воде.

Работа теплообменника основана на свойствах жидкости расширяться при нагреве. Принцип чрезвычайно прост, как проста и принципиальная схема устройства. Печь нагревает змеевик, который подключен к баку с теплоносителем и радиаторам отопления. В роли теплоносителя выступают чаще всего антифризы, незамерзающие жидкости, реже — вода. Таким образом, нагревая печь, мы нагреваем воду в теплообменнике-змеевике, оттуда вода поступает в контур отопления, а после этого, отдав тепло помещению, проходит в расширительный бак, из которого снова поступает в теплообменник печи.

Виды теплообменников

Конструктивно, теплообменник может быть выполнен в двух вариантах:

  1. Внешний теплообменник.
  2. Интегрированный теплообменник.

Внешний теплообменник получает тепло от конструкции дымохода. Он расположен непосредственно в части дымоходной трубы и нагревается от выделяющихся при горении газов. Внешние теплообменники очень просты в эксплуатации практически не требуют дополнительного оборудования и при чистке или ремонте могут быть легко демонтированы, отреставрированы, и поставлены на место без внесений конструктивных изменений в устройство печи.

Интегрированный теплообменник расположен непосредственно над очагом горения и конструктивно проще внешнего устройства. Установить его довольно легко, только в процессе эксплуатации может потребоваться ремонт или очитка от накипи, а добраться до него будет довольно сложно. В принципе, это во многом зависит от конструкции самой печи, но, как ни крути, встроенный теплообменник сложнее в ремонте, чем внешний, хотя конструктивно проще.

Печь камин с теплообменником

Такие конструкции, как правило, не предусматривают подогрев воды, поэтому гидравлическая цепь остается замкнутой. Эти конструкции называют энергонезависимыми. Расширительный резервуар монтируется прямо в корпусе камина, а конструктивно они выполнены по принципу любого отопительного котла. Теплоносителем в такой печи-камине служить не только вода, но и незамерзающие жидкости-антифризы.

В состав такого многофункционального камина входят:

  • резервуар с теплоносителем, размещенный над топкой камина-печи;
  • гидросистема, по которой циркулирует теплоноситель;
  • радиатор отопления или другие отопительные приборы, распределенные по помещению.

Банная печь с теплообменником

Для банной печи с теплообменником характерно не только использование ее для обогрева помещения, но и для нагрева воды. По такому же принципу теплообменник для печи своими руками можно собрать и для дачи, небольшого коттеджа. Конструкция не потянет обогрев и горячее водоснабжение большого дома, а для бани и дачи — в самый раз.

Устроена печь с теплообменником тоже довольно просто. Сам теплообменник в виде змеевика располагается непосредственно в топке печи. На входе в теплообменник обязательно устанавливают кран для слива воды из системы. Отдельно от топки установлен расширительный бак, который сообщается с теплообменником дюймовыми трубами. В расширительном баке есть отдельный выход для горячей воды, который может перекрываться краном. Таким образом, можно выполнить вывод воды в душ для бани или в контур горячей воды для дачи. А если позволяют размеры и объемы печи и бака, то можно совместить нагрев воды для отопления и нагрев воды для отбора.

Материалы и конструкции теплообменника

Конструктивных решений теплообменников может быть масса. Все зависит от того, какой материал и какие трубы есть под руками, какие возможности для изготовления устройства существуют. Можно взять любую готовую конструкцию и вмонтировать в топку, так, конечно, проще всего. Для этого подойдут:

  • радиаторы отопления;
  • коллекторы;
  • автомобильные радиаторы;
  • старые стальные полотенцесушители-змеевики;
  • металлические баки разных конструкций.

Перечислять можно долго. Достаточно просто зайти в сарай и присмотреть что-то подходящее, или просто купить старый коллектор или батарею.

Единственным ограничением будет только сечение трубы. Оно должно быть не менее, чем один дюйм, поскольку в противном случае, будет замедленная циркуляция, и как следствие, пониженный КПД. Собрать теплообменник для печи своими руками не представит труда, а эффект от него заставит задуматься о том, нужна ли вообще газификация дачного участка или бани.

Читайте также Барбекю из кирпича своими руками, порядовка

Читайте также:

nashprorab.com

Теплообменник для кирпичной печи своими руками

Теплообменником может служить обычный бак, вмещающий до 5 литров жидкости. Конструкцию можно легко сделать своими руками, имея навыков сварки. Внутрь монтируются патрубки. Такое устройство быстро нагревает воду и подает ее в другой бак или радиаторы. Очень удобно для обогрева помещения ил нагрева воды.

Разновидности

Теплообменники имеют разную форму и размеры. Выбор регистра зависит от особенности печи и необходимой тепловой мощи.

Каждая из конструкций, сделанная своими руками по индивидуальным эскизам уже будет уникальной и считаться одной из лучших. Выделяют две разновидности: внешние и внутренние. Их четкие характеристики описаны в следующей таблице:

ВнешниеВнутренние
Модуль дымохода внутри герметичной емкости в виде трубы для отвода печного теплаРасположен внутри печи
Сложны в исполненииПросты в монтаже
Нет особых критериев по обслуживанию
Резервуар с водой демонтируется без усилийТрудно поддаются демонтажу и обслуживанию.
Вернуться к оглавлению

Материалы

Для изделия могут понадобиться трубы диаметром 3 см.

Теплообменник для печи делают из «черной» листовой стали толщиной 3—5 мм. Можно заменить круглыми трубами диаметром 30—50 мм. Также используют медные листы либо трубы из нержавейки. Стоит учитывать, что регистры легче изготавливать и обслуживать из листового металла. 9 из 10-ти приборов сплошные и в теплообмене задействована исключительно внутренняя часть, имеющая контакт с огнем или горячими газами. У регистров из труб теплообменная площадь больше при таких же габаритах. Это обусловлено тем, что такой теплообменника имеет форму, которая позволяет нагревающему фактору охватить почти всю его поверхность.

Из труб делают котел для печи с водяной рубашкой. Лучше брать бесшовные материалы. При использовании других труб, швы нужно укрепить сваркой и при кладке «развернуть» конструкцию в местах соединений к кирпичной кладке. Можно сделать регистр из стальных листов, что поможет увеличить теплообменную площадь.

Вернуться к оглавлению

Конструкции

Змеевик как золотой стандарт

Широко используются регистры этого типа, основу которых составляют профильные трубы средним диаметром 40—50 мм. Своей формой похож на Г-образную решетку. Профильные трубы можно заменить изделиями с небольшой площадью поперечного сечения. Обработка и вывод нагретой воды происходит с любой стороны конструкции. Место выхода выбирают с учетом всех особенностей печи и положением труб в сетке отопления.

Вернуться к оглавлению
Бак для внутреннего монтажа
Конструкция может быть прямоугольной формы.

Это прямоугольные, чаще цилиндрические конструкции со змеевиком или трубой внутри. От объема топливника печи напрямую зависит длина печного котла. Он устанавливается на дымоход. Внутри конструкции установлена труба размером, равным диаметру самого дымохода. Патрубки находятся внизу, к ним крепятся трубы, по которым выходит горячая вода в другой резервуар или радиаторы, а холодная возвращается внутрь.

Вернуться к оглавлению
Водяная рубашка

Одной из наиболее распространенных конструкций считается теплообменник, который создан из 2 резервуаров. Надежная, но сложная модель известна под названием водяная рубашка. Емкости меньшего диаметра помещают внутрь резервуара большего размера. Однако самостоятельное выполнение теплообменника сопряжено с определенными сложностями. Поэтому перед созданием следует получить консультации у профессионалов.

Если владельцу трудно смастерить своими руками теплообменник, можно подобрать конструкцию из старых полотенцесушителей или радиаторов для автомобильных печек. Одним из вариантов следует считать использование газовой колонки, которую часто можно встретить в квартирах. В этом случае домашнему мастеру не стоит ничего переделывать, так как конструкция практически готова к применению.

Установке готовой конструкции на отопительно-варочную печь нужно уделить больше внимания. Горячие газы должны проходить над верхней полкой и выходить сразу в дымоход через переднюю часть топливника.

Вернуться к оглавлению

Принцип работы

Если такое устройство находится в одной конструкции с топливником, то оно работает максимально эффективном.

Теплообменники, встроенные прямо в топливник, имеют высокий уровень КПД. Они расположены так, чтобы не находиться в зоне прямого контакта с огнем и избегать влияния высокой температуры. Вода нагревается быстро, остывает долго, конструкция за счет минимального воздействия огня служит долго. Такие регистры имеют на выходе патрубки для труб, ведущие к батареям или накопительной емкости для воды.

Вернуться к оглавлению

Как сделать своими руками теплообменник для печи из кирпича?

Для изготовления конструкции подойдет бак и трубки из меди в количестве 2 шт. Емкость нужного объема легко сварить из листовой стали толщиной 2,5 мм. В конструкции следует просверлить отверстия возле дна резервуара справа, и в самой верхней точке с другой стороны. Полученный теплообменник устанавливают в 3 м от печи на высоте 1 м от пола. Отводы подключаются к обогревательному устройству с разными наклонами. Внизу емкости врезают 2 крана — для слива накопительного бака и системы.

После окончательного выбора конструкции теплообменника, материала, можно приступать к монтажу. Главное, чтобы все сварочные работы были выполнены качественно. Потому что конструкция подлежит эксплуатации в тяжелых условиях, а для устранения проблем нужно демонтировать часть печи. После завершения основных работ регистр можно устанавливать в печь. Необходимо заполнить его водой и проверить на отсутствие протечек. Провести опрессовку высоким давлением как минимум в 2 раза большим, чем постоянное рабочее.

Вернуться к оглавлению

Как правильно использовать печь с теплообменником?

Для долгой службы устройства и предупреждения любых поломок нужно придерживаться нескольких правил безопасности. Во-первых, трубы теплообменника нельзя прикреплять на стены только неподвижными крепежами. Во-вторых, укреплять трубопровод нужно материалом, который способен выдерживает высокую температуру. В-третьих, заливать воду в холодную печь. При невысокой производительности печи лучше не устанавливать большой теплообменник.



etokirpichi.ru

Теплообменник как способ оптимизации работы печи

Любой человек, решивший строить собственный дом, всегда озабочен проблемой его отопления, поскольку, в конечном итоге, именно оно является залогом комфортной жизни семьи.

Традиционным способом согреть дом в нашей стране всегда являлась кирпичная печь, которая и в наше время не теряет свою популярность. КПД различных типов печей может отличаться в разы: от 35% в случае русской печи до 80% у печи Колпакова. Но при этом хорошему хозяину всегда хочется максимально увеличить полезную отдачу отопительного агрегата.

Лучшим способом это сделать является монтаж во внутреннем объеме печи теплообменника, который, поглощая тепло продуктов сгорания, способствует более полному использованию мощности печи  и позволяет обогревать весь дом равномерно, независимо от того, где именно находится печь.

Виды теплообменников

Самым известным видом теплообменника является змеевик. Но эта форма не является догмой и подходит далеко не для всех печей. Поэтому в каждом отдельном случае конструкция и форма теплообменного узла может решаться по-разному.

Для принятия правильного решения необходимо учесть три основных фактора:

  • Теплообменник не должен мешать загрузке топлива в печь и не должен препятствовать его горению.
  • Среди геометрических размеров агрегата важными являются два: габариты теплообменника должны соответствовать размерам печи; нельзя превышать максимальный перепад между входом в теплообменник холодной воды и выходом горячей воды, иначе он будет работать неэффективно.
  • Максимальная площадь поверхности теплообменника.

По месту расположения все теплообменные устройства можно разделить на два типа:

  1. Внешний теплообменник – располагается возле дымохода и чаще всего представляет собой герметичную емкость, «опоясывающую» дымоход. Нагрев жидкости происходит за счет тепла удаляемых продуктов сгорания.
  2. Внутренний теплообменник – емкость, расположенная прямо в топочной камере печи или находящаяся в непосредственной близости от нее.

Конструкции теплообменников

Поскольку теплообменное устройство почти каждый раз выполняется индивидуально, то нет каких либо конкретных типоразмеров или строго регламентируемых форм. Фактически, это индивидуально изготовляемое устройство, поэтому размеры варьируются достаточно широко.

Что касается форм, то наиболее часто используемыми являются следующие конструкции:

  • Теплообменник из листовой стали. Для его изготовления потребуются следующие материалы: сталь листовая, стальной профиль прямоугольного сечения 60*40 мм (50*40 мм) и труба диаметром 40 – 50 мм для организации подвода и отвода воды в контур.

Из профиля с помощью сварки изготавливают две части: квадратную – для задней части теплообменника и П-образную – для передней. В задней торцевой части прорезают два отверстия для приваривания труб отвода и подвода воды. Стальными листами соединяют заднюю и переднюю части как сверху, так и по бокам. Они образуют стенки теплообменника.

  • Теплообменник из труб. Передняя и задняя его части изготовлены так же, как и в предыдущем случае.

Роль же боковых  и верхней части агрегата выполняю водяные трубы. Их вваривают в отверстия, сделанные в стенках прямоугольного профиля. Трубы ввода и отвода воды также располагаются в задней П-образной стенке теплообменника.

  • Еще один объемный теплообменник из круглых труб представляет собой конструкцию, размещенную непосредственно в топочной камере, буквально «прилипшую» к ее стенкам.

Она представляет собой два замкнутых контура из труб – верхний и нижний, которые располагаются, соответственно, около «дна» топки и возле ее «потолка». Между собой они соединены вертикальными участками труб, расположенных возле стенок топочной камеры.

  •         Плоский регистр из труб представляет собой простую и эффективную конструкцию, которую несложно расположить в любой печи.
  •         Теплообменник из секций чугунного радиатора. Может состоять как из одного, так и из двух рядов секций.

К системе отопления такую конструкцию присоединяют, используя резьбовые соединения. Так как подобное устройство является довольно габаритным, его размещают не в топливной камере, а в печном колпаке или в дымоходе. Роль играет также и материал теплообменника – чугун, который не любит резких перепадов температуры, возникающих при одновременном контакте стенки регистра с холодной водой и огнем, поэтому размещать его лучше подальше от места непосредственного сгорания топлива.

Что нужно предусмотреть и учесть

При размещении теплообменника в печи нужно учитывать следующее:

  • Теплообменник лучше устанавливать вовремя кладки новой печи. Если это делают при переделке старой печи, то объем топливника уменьшается, что ведет к быстрому и неполному прогоранию топлива, что снижает КПД печи. В случае с новой печью размер топливника легко подгоняется под размер теплообменника и проблем не возникает.
  • Теплообменное устройство нужно монтировать после устройства фундамента печи и только после этого производить обкладку печи кирпичом.
  • Необходимо оставлять зазор между стенками топливника и теплообменником. Если последний сдан из труб, то размер зазора должен составлять не менее 10-15 мм, если материалом теплообменника является листовая сталь, то достаточно и 5 мм. Зазор необходим для компенсации температурных расширений металла.
  • Для изготовления теплообменника лучше использовать качественный металл толщиной не менее 2,5 — 5 мм. Использование более тонкого материала чревато прогоранием теплообменника и необходимостью разбирать печь для его ремонта.
  • В качестве теплоносителя можно использовать не только воду, но и антифриз.
  • После изготовления теплообменника необходимо испытать его на прочность под давлением. Это позволит убедиться в надежности сварных швов.
  • Для изготовления теплообменника лучше использовать жаропрочную нержавейку, хотя она и дороже обычной стали в несколько раз. В конечном итоге эти затраты будут оправданы безопасностью и долговечностью работы печи и системы отопления.

Безопасная эксплуатация печи с теплообменником

Для безопасной эксплуатации нужно строго выполнять следующие правила:

  1. Никогда не заполняйте теплообменник холодной водой тогда, когда печь уже разогрета. Сделайте это заранее.
  2. В местах соединения теплообменника и водопроводных  труб нужно использовать только те уплотнители, которые предназначены для эксплуатации в условиях высоких температур.
  3. Не стоит крепить отводящие трубы на неподвижные крепления. Тепловое расширение металла вызывает изменения линейных размеров труб, что может привести к расшатыванию креплений.
  4. Конструкция и размеры теплообменника должны быть такими, чтобы устройство не влияло отрицательно на мощность печи. Поэтому процент отбираемого тепла должен составлять не более 10%.
  5. Нужно учитывать, что размещение в печи теплообменника вдет к постоянному охлаждению топки, поэтому, вследствие неполного сгорания топлива образуется много сажи. Поэтому дымоход нужно чистить чаще.
  6. Для обратки системы отопления нужно применять трубы меньшего диаметра, чем для подачи. Это делается для того, чтобы снизить скорость циркуляции и вода успевала остыть в помещении, а не возвращалась в печь горячей.
  7. Если печь находится в доме, который эксплуатируется только сезонно, то нужно предусмотреть возможность полного слива воды из системы и теплообменника. Это предотвратит разрывы труб при замерзании в них воды.

Использование теплообменника не только повышает эффективность работы печи, но и обеспечивает равномерный прогрев всех удаленных от нее помещений дома.

diskmag.ru

Теплообменник для печи своими руками

Теплообменники, змеевики – для большинства из нас эти термины непонятны. Другое дело радиаторы, сушилки и батареи, ведь мы сталкиваемся с ними каждый день. К слову, это тоже теплообменники, точнее, некоторые из типов.

Теплообменник

В этой статье речь пойдет о том, как самому изготовить теплообменник.

Змеевик для печи

Видео — Теплообменники для печей

Особенности теплообменников

Создание теплообменника едва ли возможно без предварительного изучения особенностей и принципа работы этого устройства. В целом теплообменник – это прибор для обмена тепловой энергией между двумя средами, у которых нет собственного энергоисточника. Печь, к примеру, не теплообменник, в то время как лежанка, пропускающая через себя дымный газ и нагревающая с его помощью воздух в помещении, является таковым.

Схема теплообменника труба в трубе

Другим, более примитивным видом теплообменника можно считать процесс охлаждения бутылки под напором холодной водопроводной воды. В таком случае вода нагревается, а жидкость внутри бутылки охлаждается.

От чего зависит эффективность теплообменника

  1. Прежде всего, на эффективность данного устройства влияет разница в температуре между двумя средами – чем она больше, тем большим количеством энергии они обмениваются.
  2. Другим не менее важным фактором является теплопроводность материала.
  3. Наконец, площадь теплообмена прямо пропорциональна эффективности прибора.

Важно! Любой трубопровод, по которому циркулирует жидкость с температурой, отличающейся от температуры воздуха, считается теплообменником.

Из чего делают теплообменники

Трубы оребренные

Конструкций этого устройства сегодня существует великое множество. Каждый народный умелец, занимавшийся изготовлением теплообменника, пытался внести что-нибудь свое, как-то усовершенствовать его. Поэтому все варианты рассмотреть невозможно. Между тем, самые популярные комплектующие приведены ниже:

  • коллекторы;
  • радиаторы от автомобилей;
  • регистры;
  • отопительные радиаторы;
  • металлические емкости;
  • змеевики.

Технология изготовления

Простейшим устройством такого типа можно считать медную трубу длиной в несколько метров, свернутую кольцами и установленную в бочку с водой таким образом, чтобы снаружи оставались лишь вход и выход. Такая конструкция (ее называют «змеевиком») способна охлаждать или нагревать жидкость в бочке, в зависимости от того, что именно нужно (в большинстве случаев необходим нагрев).

Схема монтажа теплообменника

«Змеевик» врезается в трубопровод рядом с печью или в накопительный бак. Спиралевидная труба устанавливается на высоте 1,5-2 м и становится дополнительным источником тепла.

Важно! Если печь используется не только для обогрева, но и для горячего водоснабжения, то теплообменник не должен отбирать больше десятой части вырабатываемой ею тепла.

Простейший теплообменник типа «труба в трубе»

Отдельно стоит рассказать о том, какой длины труба будет равняться, к примеру, 2 киловаттам. Основным критерием в данном случае является теплопроводность материала. Допустим, диаметр трубы составляет 2 см, а разница в температуре – 40?С. Если произвести несложные расчеты, то выходит, что:

  • металлопластиковых труб с их коэффициентом теплопроводности в 0,3 потребуется более 4 км;
  • стальных труб с показателем в 50 – 25 м;
  • медных труб с теплопроводностью свыше 380 – всего 3 м.

После подобных арифметических задач вполне очевидно, что наиболее подходящим материалом является медь. Более того, этот металл с легкостью гнется и подсоединяется резьбовым фитингом.

Теплообменник с емкостью

Теплообменник с емкостью

Самый подходящий для котла или печи вариант. Для его изготовления потребуется металлический бак литров на двадцать и две медных трубки.

Шаг первый. Если подходящего бака нет, то берется листовая сталь толщиной 2,5 мм и из нее сваривается резервуар необходимого объема. Сварка должна выполняться с минимальной толщиной швов.

Шаг второй. Резервуар устанавливается на высоте 1 м от пола, но не далее, чем в 3 м от отопительного печи. В нем проделываются два отверстия: одно – справа, возле дна конструкции, второе – слева, в самой высокой точке.

Шаг третий. Нижний отвод подводится к печи с минимальным наклоном вниз в 2?. Верхний отвод при этом подключается с наклоном в 20?, но уже в другую сторону.

Шаг четвертый. На выходе нижнего отвода врезается сливной кран накопительного бака. В нижней точке этого же отвода врезается еще один кран – для слива всей системы.

Шаг пятый. По окончании монтажа теплообменник проверяется на герметичность. В целях проверки он заполняется водой под незначительным напором – это позволит обнаружить протечки, если таковые имеются.

Трубная доска

Теплообменник с таким замысловатым названием также может быть изготовлен своими руками, хотя для этого понадобится опытный сварщик или же навыки работы со сварочным аппаратом.

Для изготовления потребуются:

  • герметичные металлические резервуары, 2 шт.;
  • медные трубки небольшого диаметра, 15-20 шт.

Резервуары располагаются по краям и соединяются между собой медными трубками, установленными под углом в разных точках емкостей. Вода будет перемещаться из одного резервуара в другой, а между ними, в том месте, где проходят соединительные трубки, и будет происходить обмен теплом.

Важно! Эта схема легла в основу отопления многоэтажных домов.

Водяная рубашка

Не менее популярной разновидностью теплообменников является так называемая водяная рубашка. Она состоит из двух герметичных резервуаров разного диаметра, при этом один из них помещен в другой. Но сразу отметим, что подобная конструкция достаточно сложна в изготовлении, и справиться с ним самостоятельно, не имея специальных навыков, невозможно.

Что еще может быть использовано

Если отыскать трубу из меди по тем или иным причинам не вышло, то можно попытаться найти что-нибудь подходящее в «домашней» свалке металлолома (она должна быть у каждого хозяина). Например, змеевик можно заменить старым полотенцесушителем, также можно использовать чугунные батареи, предварительно проверив их на предмет протечек.

Полотенцесушитель

Готовыми теплообменниками можно считать и радиаторы из автомобильных печек. Их можно применять в качестве нагревательных элементов, предварительно продумав переходники и, если потребуется, соединив несколько радиаторов, чтобы увеличить общую площадь теплообмена.

Отлично подходят и старые газовые колонки для нагрева воды. Более того, в таком случае даже не придется ничего переделывать.

Особенности эксплуатации

Существует ряд требований, которых обязательно нужно придерживаться при эксплуатации данного устройства, чтобы оно прослужило максимально долго, не нанося абсолютно никакого вреда.

  1. Трубы теплообменника (при наличии таковых) нежелательно фиксировать на стенах помещения неподвижными крепежами ввиду высокой температуры и, как следствие, расширения металла.
  2. Если необходимо уплотнить соединение трубопровода с теплообменником, то для этого можно использовать только тот материал, который выдерживает высокую температуру.
  3. Не стоит заливать воду в уже разогревшуюся кирпичную печь с теплообменником.
  4. Если производительность печи низкая, то устанавливать на нее габаритный теплообменник нежелательно, т. к. он будет отбирать у нее слишком много энергии.

Теплообменник и печь-камин

Такой вариант подойдет для тех, кто планирует обогреть несколько комнат, но при этом любит живой огонь.

Теплообменник и печь-камин

Конструкция

Основным элементом такой системы является печь-камин, от которого во все стороны идут многочисленные трубы, заполненные теплоносителем (зачастую им выступает вода).

Важно! В зимнее время рекомендуется добавлять в воду немного антифриза!

Жидкость может циркулировать как естественным путем, так и принудительно – при помощи специальных насосов. Иными словами, печь нагревает теплоноситель, а насосы разносят его по всей отапливаемой площади.

Печь с теплообменником

Установка теплообменника позволяет существенно повысить эффективность теплогенератора, а вместо одной комнаты, как в предыдущих вариантах, можно отапливать сразу две без каких-либо особых на то затрат.

Основные виды

Современный рынок предлагает массу разнообразных печей-каминов, и все они могут оборудоваться теплообменником при необходимости в обогреве большой площади. При этом кто-то обращает внимание на тип используемого топлива, кто-то на мощность. Ниже рассмотрены самые популярные варианты.

Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул.

Пеллеты

Главной причиной популярности такого вида топлива является его низкая стоимость. Более того, при горении оно практически не выделяет сажи, поэтому принято считать, что за ним – будущее.

Не меньшей популярностью пользуются варочные печи, и причина тому – полифункциональность. С их помощью можно не только обогревать помещение, но и готовить пищу. Оригинально, практично и, наверное, даже романтично (имеется в виду приготовление пищи над камином).

Выводы

Теперь, после прочтения статьи, вы должны понимать, что представляет собой теплообменник для печи и каково его предназначение, а также как изготовить простейшие его варианты самостоятельно. Сделать это не так сложно, как кажется на первый взгляд, нужно только определиться с типом теплообменника и подобрать оптимальный вариант отопительной системы.

Видео – Печь-камин с теплообменником. Теплообменник для печи своими руками

tolkostroyka.ru

Теплообменник для кирпичной печи своими руками, водяное отопление для дома

Использование кирпичной печи для отопления дома имеет очень длинную и богатую историю. Со времени, когда человек сумел добывать огонь своими руками, он обустраивал на его основе прогревание жилища, готовил еду, защищался от опасностей, отгоняя диких животных. Со временем, технологии стали усложняться, и началась трансформация, которая сменила систему отопления открытым огнем на использование печи.

Содержание статьи

Виды печей, и все ли подходят для обогрева дома

Есть несколько десятков вариаций, которые предполагают разные функции и особенности. Печи могут выступать только лишь в роли варочной поверхности, это самые компактные устройства, их не составит труда выложить своими руками. Более масштабные сооружения служат средством отопления. Но наибольшую популярность имели всегда, и до сих пор используются в негазифицированных регионах, большие печи, которые греют дом, в них готовят еду себе или скоту, выпекают хлеб, сушат фрукты.

Модернизация таких сооружений происходит и по сей день. Дело в том, что раньше дома строили небольшими, часто на одну-две комнаты, с низкими потолками. Такая планировка дома позволяла не создавать разветвленную систему отопления, тепла печи хватало, чтобы обогреть его целиком. Но такой недостаток, как концентрация теплого воздуха вверху помещения и непосредственно рядом с печью, не позволяет качественно обогреть современное жилье. Понимая, что этот недочет нужно исправлять, люди придумали систему с водяным отоплением в доме, где котлом выступает теплообменник, вмонтированный в кирпичную печь. Она способна качественно обогреть весь дом, благодаря циркуляции горячей воды по трубам к конвекторам.

Принцип работы печи с теплообменником

В замкнутой системе вода после остывания поступает в теплообменник и нагревается вновь. Такое отопление можно сделать своими руками, особенно если оно создается заново. Переделать уже готовую печь довольно проблематично. Основная сложность заключается в том, что теплообменник нужно вмонтировать в уже созданную конструкцию печи, его размеры обязательно должны соответствовать размерам, чтобы был обеспечен должный уровень его прогрева.

Кирпичные печи делят на две основные группы:

  • удерживающие тепло;
  • быстроостываемые.

Первый вариант предполагает, что печь построена таким образом, что ее прогрев осуществляется в течение длительного времени. Но вместе с тем, после топки один раз в сутки, она способна долго удерживать температуру дома и не исключает возможности приготовления еды без новой закладки дров. Печи, которые остывают быстро, имеют хорошую теплопроводность, они быстро нагреваются, отдают энергию в помещение, но требуют постоянного контроля.

Минусы водяного отопления

Теплообменник в любой печи, построенной опытным печником или своими руками, снижает время, которое печь остается теплой. Ей необходимо прогреть не только свою поверхность, но и воду из системы. Это стоит учитывать при строительстве. Особенно важно, если дом не используется зимой, правильно подобрать жидкость для заполнения системы. Если решено залить в теплообменник и трубы воду, что присуще водяным системам отопления, то зимой она может замерзнуть, что станет причиной выхода из строя.

Профессионалы советуют остановить выбор на специальных незамерзающих жидкостях.

Их стоимость существенно отразиться на всем бюджете при создании системы отопления, однако монтаж не предполагает использования очень толстых труб, да и батареи, имеющиеся в наличии в каждом строительном магазине, уже не те, что использовались раньше. Их форма и объем жидкости, необходимый для работы всего контура, созданы для минимизации расходов топлива.

Виды регистров, особенности и преимущества

Теплообменник может быть нескольких конфигураций. Также, они есть заводского производства или индивидуальной проектировки. В первом варианте предусмотрены все технологические нюансы, но печь нужно создавать под конкретный теплообменник. Если система отопления уже создана и ее нужно доукомплектовать, придется создавать его с учетом уже существующей конструкции печи. Когда есть навыки в газосварке, можно попробовать сделать теплообменник своими руками, в противном случае, стоит нанять специалиста.

Выделяют два основных типа строения регистров, применимых к водяным системам отопления дома. Они могут быть изготовлены из трубок, в виде змеевика, по которым циркулирует жидкость или из стальных пластин. Трубастый теплообменник печи, оснащенной водяным отоплением, имеет большую площадь прогреваемости, что улучшает его характеристики. Но существенным минусом стает возможность закипания воды при интенсивной топке. Этого можно избежать, используя трубы большего диаметра. Также такая проблема может случиться с водяным отоплением, если циркуляция жидкости недостаточная. Так бывает из-за неправильного монтажа системы, установки теплообменника своими руками без должного опыта и квалификации.

Исправить ситуацию довольно просто, достаточно оснастить такой «котел» насосной станцией, которая будет жидкость по водяным трубкам, не давая ей застаиваться. Таким образом, теплообменник не сможет нагреть ее до кипящего состояния, а сами батареи всегда будут теплыми и все помещения дома не остынут.

Трубастый теплообменник применяют не только к печам с водяным отоплением дома, но и в печах, оснащенных плитой. Его форма позволяет вмонтировать регистр в печь так, чтобы не снижать качество прогрева варочной поверхности. Если же такой надобности нет, то к нему довариваются дополнительные трубки. Такое усиление поможет увеличить КПД отопительной системы. Недостатком этой формы есть сложность очистки. Сажа, попадая между трубами, оседает на них и ухудшает проходимость тепла, поэтому периодически нужно следить за водяным теплообменником и чистить его.

В конструкции, изготовленной из стальных листов, эта проблема сведена к минимуму. Но его можно использовать только для отопительных печей. В обоих случаях избежать закипания воды в системе с водяным отоплением поможет создание регистра толщиной не менее четырех сантиметров. Если же заменить верхнюю полку регистра трубастыми элементами, его тоже можно приспособить к варочной печи.

Что нужно учесть при строительстве печи

Печи бывают разных конструкций, но не в каждую из них можно встроить теплообменник. К примеру, популярные канальные системы просто не содержат в себе места, предусмотренного для приспособления котла. Такую печь несложно создать своими руками, но она не сможет выполнять всех тех функций, которые от нее ожидаются.

Наиболее удачным вариантом станет камерная печь. Роль камеры может выполнять духовой шкаф, вокруг которого и создается теплообменник. Таким образом, конструкция печи приспособлена и для готовки, нагревания воды и отопления дома. Горячий воздух от регистра проходит через камеру, обдавая его требуемой тепловой энергией, и дальше проходит в конвектор, прогревая его по всей высоте. Конвектор расположен по всей высоте печи, дополняя водяное отопление, ведь он спокойно может прогреть всю комнату.

Само по себе, строительство кирпичной печи с теплообменником, не отличается от простой. Ее возможно построить своими руками. Материал требуется специальный. В качестве раствора принято использовать жаростойкий красный кирпич, в местах наибольшего температурного влияние его заменяют шамотным. Раствор лучше всего подходит на глиняной основе.

Строительство обязательно начинают с фундамента, и гидроизоляции. Кирпичная печь – это очень тяжелая конструкция и нуждается в надежном основании. Кладка требует точности и выверенности действий. Места, где кирпич не будет закольцован (подпечье, горнило, дверки отверстий для выгреба золы и т.д.) нужно дополнительно армировать и создавать с перевязкой.

Печь, построенная по всем правилам, станет прекрасной основой для водяного отопления, прогреет весь дом с минимальным расходом дров и прослужит долгие годы.

Похожие статьи

pluskirpich.ru

Оборудуем теплообменник для печи своими руками

Печь в доме – прекрасная альтернатива использованию газа и электричества для отопления комнат, приготовления еды, нагревания воды или пара для бани. Помимо существенной экономии на энергоносителях, хорошая печь выделяет гораздо больше тепловой энергии, чем, например, газовые или электрические котлы. Для рационального использования такой энергии наиболее эффективно применение теплообменника для печи, который вполне можно создать своими руками.

Определение и назначение теплообменников

Уже по названию понятно, что теплообменник – это оборудование для обмена энергией между теплоносителями разной температуры.

Домашние радиаторы или змеевики для сушки полотенец - это простейшие виды бытовых теплообменников. Собственно, любые обычные трубы, по которым проходит какое-либо вещество с температурой, которая отличается от температуры окружающей эти трубы среды, являются теплообменниками. В зависимости от назначения они могут быть как нагревательными, так и охлаждающими.

С помощью такого оборудования можно своими руками создать отопительную систему помещений дома, нагревать воду как для мытья посуды, так и для мытья в душе или бане, оборудовать комнату для просушивания одежды и обуви.

Типы конструкций теплообменников

Безусловно, существует достаточно много типов и видов оборудования для теплообмена. Особенно тех, которые используются в промышленном производстве. Самыми же распространенными бытовыми теплообменниками, которые можно создать своими руками, являются конструкции трех типов:

  1. Тип змеевика – это простейшее устройство теплообменника, представляющего собой свернутую кольцами трубу, помещенную в бочку или другую подобную емкость большего диаметра, и выведенными наружу концами.
  2. Тип трубной доски. Это более эффективная система, состоящая из двух герметично закрытых емкостей, которые соединены трубами, развальцованными в торцах данных емкостей. Благодаря движению жидкости по трубам, в пространстве посредине между емкостями происходит процесс теплообмена.
  3. Тип водяной рубашки. В такой конструкции процесс теплообмена проходит между герметичными емкостями, одна из которых помещается внутрь другой. Такая система создается с помощью сварки и, соответственно, требует использования сварочного аппарата и необходимых навыков работы.

Виды теплообменников печи по расположению

По расположению устройства теплообмена печей могут быть внешними (открытыми) и внутренними.

  • Внешний вид – представляет собой отдельный трубный модуль дымохода, опоясанный герметичной емкостью.
  • Внутренний – змеевик, размещенный на дне или в боковом отделении камеры печи.

Повышение эффективности теплообменника

Применяя законы физики на практике, можно добиться наилучших показателей эффективности работы теплообменника. Для этого при конструировании теплообменника своими руками следует учесть следующее:

  • эффективность теплообменника возрастает при использовании в его изготовлении материалов повышенной теплопроводности;
  • количество передаваемой энергии прямо пропорционально разнице температуры между различными средами;
  • передаваемая энергия прямо пропорциональна площади взаимодействия теплообменника и разных сред.

Выбор материала теплообменника

Как уже ранее упоминалось, эффективность обмена энергией прямо зависит от коэффициентов теплопроводности материалов, из которых изготовлены элементы теплообменника. Коэффициент теплопроводности металлопластикового материала составляет 0,3 единицы, стали – 50, меди – 380. Исходя из этих данных, легко подсчитать, например, длину трубы змеевика, необходимой для передачи количества тепла, в эквиваленте вырабатываемого электронагревателем мощностью 1,5 кВт. Длина металлопластиковой трубы составит при этом 4300(!) метров, стальная труба буде длиной в 25 метров, ну а медная – всего 3,5 метра.

Естественно, медный теплообменник будет наиболее эффективен при использовании и экономичен при изготовлении. К тому же медной трубе легче придать необходимую змеевидную форму и с такой длиной она поместится, к примеру, в стандартную столитровую бочку.

Кстати, в качестве теплообменников для печи можно с успехом использовать старые автомобильные радиаторы, водонагревательные колонки, батареи или сушилки для полотенец, лишь бы они не протекали.

Пример монтажа теплообменника для печи своими руками

Печь оборудуется специальной емкостью для нагрева воды. С помощью труб она соединяется с радиаторами отопления в соседних комнатах или, например, с подвесным баком в бане. Все соединительные швы необходимо прихватить сваркой.

Циркуляция воды в такой системе происходит с помощью электронасоса или естественным образом, за счет разницы высоты расположения емкостей. В последнем случае по одной трубе за счет нагрева вода должна подниматься к навесному баку, а по другой трубе стекать к печи. Труба для подачи воды в бак от печи должна располагаться под углом в 20 градусов, а отвод для слива воды из бака к печи под углом примерно 2 градуса.

Расчеты необходимого диаметра и длины труб надо производить с учетом площади помещений и размера самой печи. Наиболее эффективно использование в такой системе труб из меди дюймовой толщины. При меньшей толщине металла в трубе повышается сопротивление движению жидкости и без насоса обойтись будет уже невозможно. Наибольшая эффективность теплообменника достигается при длине труб не более 3-х метров.

Несколько советов по безопасности

  • наливайте воду в емкость до разогрева печи;
  • в месте соединения труб используйте уплотнители с повышенной термостойкостью;
  • при изготовлении устройств теплообмена используйте антикоррозийные материалы;
  • зимой в систему отопления допустимо добавление антифриза;
  • трубы теплообменника крепите к стенам только подвижными соединениями, так как при нагреве трубы расширяются и, соответственно, могут измениться места их крепления;
  • размеры оборудования для теплообмена должны быть пропорциональны мощности печи и не забирать более 10% вырабатываемого ею тепла;
  • не забывайте периодически сливать воду из системы.

bane.guru
