Стройдокс: Таблица теплопроводности строительных материалов

МатериалКоэффициент теплопроводности,
Вт/(м·°C)
В сухом состоянииУсловия А («обычные»)Условия Б («влажные»)
Пенополистирол (ППС)0,036 — 0,0410,038 — 0,0440,044 — 0,050
Пенополистирол экструдированный (ЭППС, XPS)0,0290,0300,031
Войлок шерстяной0,045
Цементно-песчаный раствор (ЦПР)0,580,760,93
Известково-песчаный раствор0,470,70,81
Гипсовая штукатурка обычная0,25
Минеральная вата каменная, 180 кг/м30,0380,0450,048
Минеральная вата каменная, 140-175 кг/м30,0370,0430,046
Минеральная вата каменная, 80-125 кг/м30,0360,0420,045
Минеральная вата каменная, 40-60 кг/м30,0350,0410,044
Минеральная вата каменная, 25-50 кг/м30,0360,0420,045
Минеральная вата стеклянная, 85 кг/м3
0,044		0,0460,05
Минеральная вата стеклянная, 75 кг/м30,040,0420,047
Минеральная вата стеклянная, 60 кг/м30,0380,040,045
Минеральная вата стеклянная, 45 кг/м30,0390,0410,045
Минеральная вата стеклянная, 35 кг/м30,0390,0410,046
Минеральная вата стеклянная, 30 кг/м30,040,0420,046
Минеральная вата стеклянная, 20 кг/м30,040,0430,048
Минеральная вата стеклянная, 17 кг/м30,0440,0470,053
Минеральная вата стеклянная, 15 кг/м30,0460,0490,055
Пенобетон и газобетон на цементном вяжущем, 1000 кг/м30,290,380,43
Пенобетон и газобетон на цементном вяжущем, 800 кг/м30,210,330,37
Пенобетон и газобетон на цементном вяжущем, 600 кг/м30,140,220,26
Пенобетон и газобетон на цементном вяжущем, 400 кг/м
3		0,110,140,15
Пенобетон и газобетон на известняковом вяжущем, 1000 кг/м30,310,480,55
Пенобетон и газобетон на известняковом вяжущем, 800 кг/м30,230,390,45
Пенобетон и газобетон на известняковом вяжущем, 600 кг/м30,150,280,34
Пенобетон и газобетон на известняковом вяжущем, 400 кг/м30,130,220,28
Сосна, ель поперек волокон0,090,140,18
Сосна, ель вдоль волокон0,180,290,35
Дуб поперек волокон0,100,180,23
Дуб вдоль волокон0,230,350,41
Медь382 — 390
Алюминий202 — 236
Латунь97 — 111
Железо92
Олово67
Сталь47
Стекло оконное		0,76
Свежий снег0,10 — 0,15
Вода жидкая0,56
Воздух (+27 °C, 1 атм)0,026
Вакуум0
Аргон0,0177
Ксенон0,0057
Арболит (подробнее здесь)0,07 — 0,17
Пробковое дерево0,035
Железобетон плотностью 2500 кг/м31,691,922,04
Бетон (на гравии или щебне) плотностью 2400 кг/м31,511,741,86
Керамзитобетон плотностью 1800 кг/м30,660,800,92
Керамзитобетон плотностью 1600 кг/м30,580,670,79
Керамзитобетон плотностью 1400 кг/м30,470,560,65
Керамзитобетон плотностью 1200 кг/м30,360,440,52
Керамзитобетон плотностью 1000 кг/м
3		0,270,330,41
Керамзитобетон плотностью 800 кг/м30,210,240,31
Керамзитобетон плотностью 600 кг/м30,160,20,26
Керамзитобетон плотностью 500 кг/м30,140,170,23
Крупноформатный керамический блок (тёплая керамика)0,14 — 0,18
Кирпич керамический полнотелый, кладка на ЦПР0,560,70,81
Кирпич силикатный, кладка на ЦПР0,700,760,87
Кирпич керамический пустотелый (плотность 1400 кг/м3 с учетом пустот), кладка на ЦПР0,470,580,64
Кирпич керамический пустотелый (плотность 1300 кг/м3 с учетом пустот), кладка на ЦПР0,410,520,58
Кирпич керамический пустотелый (плотность 1000 кг/м3 с учетом пустот), кладка на ЦПР0,350,470,52
Кирпич силикатный, 11 пустот (плотность 1500 кг/м3), кладка на ЦПР0,640,70,81
Кирпич силикатный, 14 пустот (плотность 1400 кг/м3), кладка на ЦПР
0,52		0,640,76
Гранит3,493,493,49
Мрамор2,912,912,91
Известняк, 2000 кг/м30,931,161,28
Известняк, 1800 кг/м30,70,931,05
Известняк, 1600 кг/м30,580,730,81
Известняк, 1400 кг/м30,490,560,58
Туф, 2000 кг/м30,760,93
1,05
Туф, 1800 кг/м30,560,70,81
Туф, 1600 кг/м30,410,520,64
Туф, 1400 кг/м30,330,430,52
Туф, 1200 кг/м30,270,350,41
Туф, 1000 кг/м30,210,240,29
Песок сухой строительный (ГОСТ 8736-77*), 1600 кг/м30,35
Фанера клееная0,120,150,18
ДСП, ДВП, 1000 кг/м30,150,230,29
ДСП, ДВП, 800 кг/м30,130,190,23
ДСП, ДВП, 600 кг/м30,110,130,16
ДСП, ДВП, 400 кг/м30,080,110,13
ДСП, ДВП, 200 кг/м30,060,070,08
Пакля0,050,060,07
Гипсокартон (листы гипсовые обшивочные), 1050 кг/м30,150,340,36
Гипсокартон (листы гипсовые обшивочные), 800 кг/м30,150,190,21
Линолеум из ПВХ на теплоизолирующей подоснове, 1800 кг/м30,380,380,38
Линолеум из ПВХ на теплоизолирующей подоснове, 1600 кг/м30,330,330,33
Линолеум из ПВХ на тканевой подоснове, 1800 кг/м30,350,350,35
Линолеум из ПВХ на тканевой подоснове, 1600 кг/м30,290,290,29
Линолеум из ПВХ на тканевой подоснове, 1400 кг/м30,20,230,23
Эковата0,037 — 0,042
Перлит вспученный, песок, плотность 75 кг/м30,043 — 0,047
Перлит вспученный, песок, плотность 100 кг/м30,052
Перлит вспученный, песок, плотность 150 кг/м30,052 — 0,058
Перлит вспученный, песок, плотность 200 кг/м30,07
Пеностекло, насыпное, плотность 100 — 150 кг/м30,043 — 0,06
Пеностекло, насыпное, плотность 151 — 200 кг/м30,06 — 0,063
Пеностекло, насыпное, плотность 201 — 250 кг/м30,066 — 0,073
Пеностекло, насыпное, плотность 251 — 400 кг/м30,085 — 0,1
Пеностекло, блоки, плотность 100 — 120 кг/м30,043 — 0,045
Пеностекло, блоки, плотность 121 — 170 кг/м30,05 — 0,062
Пеностекло, блоки, плотность 171 — 220 кг/м30,057 — 0,063
Пеностекло, блоки, плотность 221 — 270 кг/м30,073
Керамзит, гравий, плотность 250 кг/м30,099 — 0,10,110,12
Керамзит, гравий, плотность 300 кг/м30,1080,120,13
Керамзит, гравий, плотность 350 кг/м30,115 — 0,120,1250,14
Керамзит, гравий, плотность 400 кг/м30,120,130,145
Керамзит, гравий, плотность 450 кг/м30,130,140,155
Керамзит, гравий, плотность 500 кг/м30,140,150,165
Керамзит, гравий, плотность 600 кг/м30,140,170,19
Керамзит, гравий, плотность 800 кг/м30,18
Гипсоплиты, плотность 1350 кг/м30,350,500,56
Гипсоплиты, плотность 1100 кг/м30,230,350,41
Перлитобетон, плотность 1200 кг/м30,290,440,5
Перлитобетон, плотность 1000 кг/м30,220,330,38
Перлитобетон, плотность 800 кг/м30,160,270,33
Перлитобетон, плотность 600 кг/м30,120,190,23
Пенополиуретан (ППУ), плотность 80 кг/м30,0410,0420,05
Пенополиуретан (ППУ), плотность 60 кг/м30,0350,0360,041
Пенополиуретан (ППУ), плотность 40 кг/м30,0290,0310,04
Пенополиэтилен сшитый0,031 — 0,038

stroydocs.ru

Теплопроводность материалов. Таблица | Строительство и ремонт своими руками

Материал

Плотность (для сыпучих – насыпная плотность), кг/м3

Коэффициент теплопроводности, Вт/ (м*К)

Алюминий2600-2700203,5-221 растет с ростом плотности
Асбест6000,151
Асфальтобетон21001,05
АЦП асбесто-цементные плиты18000,35
Бетон см.также Железобетон2300-24001,28-1,51 растет с ростом плотности
Битум14000,27
Бронза800064
Винипласт13800,163
Вода при температурах выше 0 градусов С~1000~0,6
Войлок шерстяной3000,047
Гипсокартон8000,15
Гранит28003,49
Дерево, дуб — вдоль волокон7000,23
Дерево, дуб — поперек волокон7000,1
Дерево, сосна или ель — вдоль волокон5000,18
Дерево, сосна или ель — поперек волокон5000,10—0,15 растет с ростом плотности и влажности
ДСП, ОСП; древесно- или ориентированно-стружечная плита10000,15
Железобетон25001,69
Картон облицовочный10000,18
Керамзит2000,1
Керамзит8000,18
Керамзитобетон18000,66
Керамзитобетон5000,14
Кирпич керамический пустотелый (брутто1000)12000,35
Кирпич керамический пустотелый (брутто1400)16000,41
Кирпич красный глиняный18000,56
Кирпич, силикатный18000,7
Кладка из изоляционного кирпича6000,116—0,209 растет с ростом плотности
Кладка из обыкновенного кирпича600–17000,384—0,698—0,814 растет с ростом плотности
Кладка из огнеупорного кирпича18401,05 (при 800—1100°С)
Краска масляная—0,233
Латунь850093
Лед при температурах ниже 0 градусов С9202,33
Линолеум16000,33
Литье каменное30000,698
Магнезия 85% в порошке2160,07
Медь8500-8800384-407 растет с ростом плотности
Минвата1000,056
Минвата500,048
Минвата2000,07
Мрамор28002,91
Накипь, водяной камень—1,163—3,49 растет с ростом плотности
Опилки древесные2300,070—0,093 растет с ростом плотности и влажности
Пакля сухая1500,05
Пенобетон10000,29
Пенобетон3000,08
Пенопласт300,047
Пенопласт ПВХ1250,052
Пенополистирол1000,041
Пенополистирол1500,05
Пенополистирол400,038
Пенополистирол экструдированый330,031
Пенополиуретан320,023
Пенополиуретан400,029
Пенополиуретан600,035
Пенополиуретан800,041
Пеностекло4000,11
Пеностекло2000,07
Песок сухой16000,35
Песок влажный19000,814
Полимочевина11000,21
Полиуретановая мастика14000,25
Полиэтилен15000,3
Пробковая мелочь1600,047
Ржавчина (окалина)—1,16
Рубероид, пергамин6000,17
Свинец1140034,9
Совелит4500,098
Сталь785058
Сталь нержавеющая790017,5
Стекло оконное25000,698—0,814
Стеклянная вата (стекловата)2000,035—0,070 растет с ростом плотности
Текстолит13800,244
Торфоплиты2200,064
Фанера клееная6000,12
Фаолит17300,419
Чугун750046,5—93,0
Шлаковая вата2500,076
Эмаль23500,872—1,163

postrojka.pp.ua

инструкция по выбору своими руками, особенности базальтовых материалов, коэффициенты других теплоизоляций, цена, видео, фото

При проведении строительных работ нередко приходится сравнивать свойства разных материалов. Это нужно для того, чтобы подобрать наиболее подходящий из них.

Ведь там, где хорош один из них, совсем не подойдет другой. Поэтому, осуществляя теплоизоляцию, нужно не просто утеплить объект. Важно выбрать утеплитель, подходящий именно для данного случая.

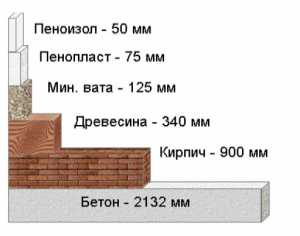

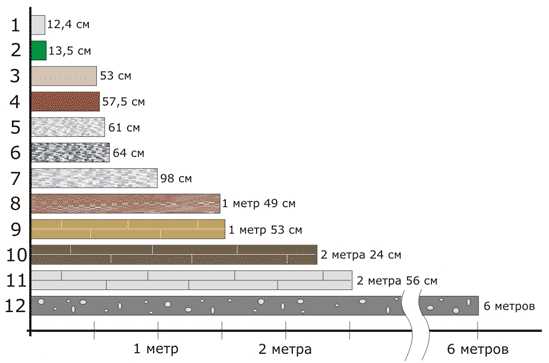

Такая диаграмма нагляднее таблицы

А для этого нужно знать характеристики и особенности разных видов теплоизоляции. Вот об этом мы и поговорим.

Что такое теплопроводность

Для обеспечения хорошей теплоизоляции важнейшим критерием является теплопроводность утеплителей. Так называется передача тепла внутри одного предмета.

То есть, если у одного предмета одна его часть теплее другой, то тепло будет переходить от теплой части к холодной. Тот же самый процесс происходит и в здании.

Таким образом, стены, крыша и даже пол могут отдавать тепло в окружающий мир. Для сохранения тепла в доме этот процесс нужно свести к минимуму. С этой целью используют изделия, имеющие небольшое значение данного параметра.

Таблица теплопроводности

Обработанную информацию об этом свойстве разных материалов можно представить в виде таблицы. К примеру, вот так:

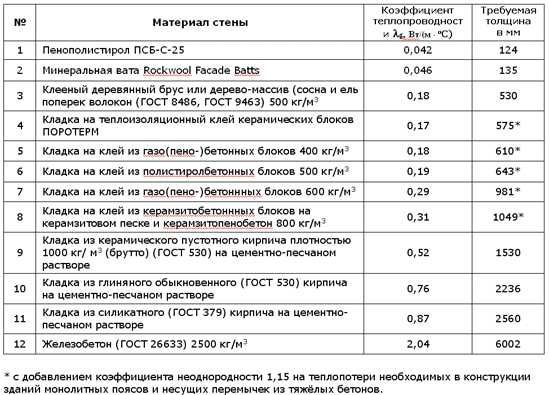

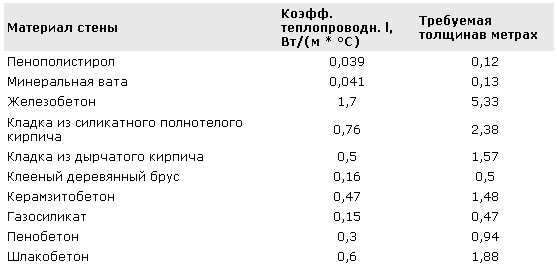

Сводная таблица

Здесь присутствуют всего два параметра. Первый – это коэффициент теплопроводности утеплителей. Второй – толщина стены, которая потребуется для обеспечения оптимальной температуры внутри здания.

Взглянув на эту таблицу, становится очевидным следующий факт. Построить комфортное здание из однородных изделий, например, из полнотелых кирпичей, невозможно. Ведь для этого потребуется толщина стены не менее 2,38м.

Поэтому для обеспечения нужного уровня тепла в помещениях требуется теплоизоляция. И первым и важнейшим критерием ее отбора является вышеуказанный первый параметр. У современных изделий он не должен быть более 0.04 Вт/м°С.

Совет!
При покупке обратите свое внимание на следующую особенность.
Изготовители, указывая на своих изделиях теплопроводность утеплителя, часто используют не одну, а целых три величины: первая – для случаев, когда материал эксплуатируется в сухом помещении с температурой в 10ºС;второе значение – для случаев эксплуатации опять же, в сухом помещении, но с температурой в 25 ºС; третья величина – для эксплуатации изделия в разных условиях влажности.
Это может быть помещение с влажностью категории А или В.
Для ориентировочного расчета следует использовать первое значение.
Все остальные нужны для проведения точных расчетов. О том, как они осуществляются, можно узнать из СНиП II-3-79 «Строительная теплотехника».

Иные критерии выбора

При выборе подходящего изделия должна учитываться не только теплопроводность и цена товара.

Нужно обратить внимание и на иные критерии:

  • объемный вес утеплителя;
  • формостабильность данного материала;
  • паропроницаемость;
  • горючесть теплоизоляции;
  • звукоизоляционные свойства изделия.

Рассмотрим эти характеристики подробнее. Начнем по порядку.

Объемный вес утеплителя

Объемным весом называется масса 1 м² изделия. Причем в зависимости от плотности материала эта величина может быть различной – от 11 кг до 350 кг.

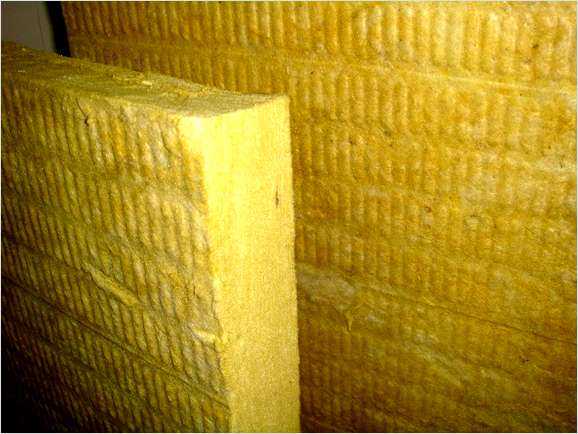

Такая теплоизоляция будет иметь значительный объемный вес

Вес теплоизоляции непременно нужно учитывать, особенно проводя утепление лоджии. Ведь конструкция, на которую крепится утеплитель, должна быть рассчитана на данный вес. В зависимости от массы будет отличаться и способ монтажа теплоизолирующих изделий.

К примеру, при утеплении крыши, легкие утеплители устанавливают в каркас из стропил и обрешетки. Тяжелые экземпляры монтируются поверх стропил, как того требует инструкция по установке.

Формостабильность

Этот параметр означает не что иное, как сминаемость используемого изделия. Иными словами, оно не должно изменять своих размеров в течение всего срока службы.

Любая деформация приведет к потере тепла

В противном случае, может произойти деформация утеплителя. А это уже приведет к ухудшению его теплоизоляционных свойств. Исследованиями доказано, что потери тепла при этом могут составлять до 40%.

Паропроницаемость

По данному критерию все утеплители можно условно подразделить на два вида:

  • «ваты» – теплоизоляционные материалы, состоящие из органических или минеральных волокон. Они являются паропроницаемыми, поскольку легко пропускают через себя влагу.
  • «пены» – теплоизоляционные изделия, изготовленные путем затвердевания особой пенообразной массы. Влагу они не пропускают.

В зависимости от конструктивных особенностей помещения, в нем могут быть использованы материалы первого или второго вида. Кроме того, паропроницаемые изделия нередко устанавливают своими руками вместе со специальной пароизоляционной пленкой.

Горючесть

Весьма и весьма желательно, чтобы используемая теплоизоляция была негорючей. Допускается вариант, когда она будет самозатухающей.

Но, к сожалению, в условиях реального пожара даже это не поможет. В эпицентре огня будет гореть даже то, что не загорается в обычных условиях.

Звукоизоляционные свойства

Мы уже упоминали про два вида изоляционных материалов: «ваты» и «пены». Первый из них является отличным звукоизолятором.

Второй же, напротив, не имеет таких свойств. Но это вполне можно исправить. Для этого при утеплении «пены» нужно установить вместе с «ватами».

Вывод

Таблица теплопроводности наглядно иллюстрирует теплоизоляционные свойства тех или иных материалов. Более наглядной может быть лишь диаграмма.

На фото – наглядная таблица

То же самое, но в виде диаграммы

Как видите, теплопроводность базальтового утеплителя и пенополистирола является наименьшей. Следовательно, они обладают наилучшими теплоизоляционными свойствами по сравнению с остальными материалами для утепления.

Определившись с данным критерием, нужно учесть и иные параметры. Это объемный вес, формостабильность, паропроницаемость, горючесть и звукоизоляционные свойства.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.


pro-uteplenie.ru

Коэффициент теплопроводности металлов (Таблица)

Теплопроводность многих металлов следует соотношению k = 2,5·10-8σT, где Т обозначает температуру в °К, а σ — электропроводность в единицах (ом·см)-1. Это соотно­шение, которое лучше всего оправдывается для хороших проводников электричества и при высоких температурах, можно применять и для определения коэффициентов тепло­проводности.

Соотношение kpcp=const, где р обозначает плотность, а ср — удельную теплоем­кость при постоянном давлении, было предложено Стормом для того, чтобы объяснить температурные изменения этих величин для некоторых металлов и сплавов.

Таблица коэффициент теплопроводности металлов

Элементы с металлической электропроводностью (числа, набранные курсивом, относятся к жидкой фазе)

Металл

Коэффициент теплопроводности металлов при температура, °С

— 100

0

100

300

700

Алюминий

2,45

2,38

2,30

2,26

0,9

Бериллий

4,1

2,3

1,7

1,25

0,9

Ванадий

—

—

0,31

0,34

—

Висмут

0,11

0,08

0,07

0,11

0,15

Вольфрам

2,05

1,90

1,65

1,45

1,2

Гафний

—

 —

0,22

0,21

—

Железо

0,94

0,76

0,69

0,55

0,34

Золото

3,3

3,1

3,1

—

—

Индий

—

0,25

—

—

—

Иридий

1,51

1,48

1,43

—

—

Кадмий

0,96

0,92

0,90

0,95

0,44 (400°)

Калий

—

0,99

—

0,42

0,34

Кальций

—

0,98

—

—

—

Кобальт

—

0,69

—

—

—

Литий

—

0,71

0,73

—

—

Магний

1,6

1,5

1,5

1,45

—

 Медь

4,05

3,85

3,82

3,76

3,50

Молибден

1,4

1,43

—

 —

1,04 (1000°)

Натрий

1,35

1,35

0,85

0,76

0,60

Никель

0,97

0,91

0,83

0,64

0,66

Ниобий

0,49

0,49

0,51

0,56

—

Олово

0,74

0,64

0,60

0,33

—

Палладий

0,69

0,67

0,74

—

—

Платина

0,68

0,69

0,72

0,76

0,84

Рений

—

0,71

—

—

—

Родий

1,54

1,52

1,47

—

—

Ртуть

0,33

0,09

0.1

0,115

—

Свинец

0,37

0,35

0,335

0,315

0,19

Серебро

4,22

4,18

4,17

3,62

—

Сурьма

0,23

0,18

0,17

0,17

0,21

Таллий



0,41

0,43

0,49

0,25 (400 0)

Тантал

0,54

0,54

—

—

—

Титан

—

—

0,16

0,15

—

Торий

—

0,41

0,39

0,40

0,45

Уран

—

0,24

0,26

0,31

0,40

Хром

—

0,86

0,85

0,80

0,63

Цинк

1,14

1,13

1,09

1,00

0,56

Цирконий

—

0,21

0,20

0,19

—

Таблица коэффициент теплопроводности полупроводники и изоляторы

Вещество

Коэффициент теплопроводности при температура, °С

— 100

0

100

500

700

Германий

1,05

0,63

—

—

—

Графит

—

0,5—4,0

0,5—3,0

0,4-1,7

0,4-0,9

Йод

—

0,004

—

—

—

Углерод

—

0,016

0,017

0,019

0,023

Селен

—

0,0024

—

—

—

Кремний

—

0,84

—

—

—

Сера

—

0,0029

0,0023

—

—

Теллур

—

0,015

—

—

—



infotables.ru

Таблица данных по теплопроводности утеплителей

Современные утеплительные материалы имеют уникальные характеристики и применяются для решения задач определенного спектра. Большинство из них предназначены для обработки стен дома, но есть и специфичные, разработанные для обустройства дверных и оконных проемов, мест стыка кровли с несущими опорами, подвальных и чердачных помещений. Таким образом, выполняя сравнение теплоизоляционных материалов, нужно учитывать не только их эксплуатационные свойства, но и сферу применения.

Главные параметры

Дать оценку качеству материала можно исходя из нескольких основополагающих характеристик. Первая из них – коэффициент теплопроводности, который обозначается символом «лямбда» (ι). Этот коэффициент показывает, какой объем теплоты за 1 час проходит через отрезок материала толщиной 1 метр и площадью 1 м² при условии, что разница между температурами среды на обеих поверхностях составляет 10°С.

Показатели коэффициента теплопроводности любых утеплителей зависят от множества факторов – от влажности, паропроницаемости, теплоемкости, пористости и других характеристик материала.

Чувствительность к влаге

Влажность – это объем влаги, которая содержится в теплоизоляции. Вода отлично проводит тепло, и насыщенная ею поверхность будет способствовать выхолаживанию помещения. Следовательно, переувлажненный теплоизоляционный материал потеряет свои качества и не даст желаемого эффекта. И наоборот: чем большими водоотталкивающими свойствами он обладает, тем лучше.

Паропроницаемость – параметр, близкий к влажности. В числовом выражении он представляет собой объем водяного пара, проходящий через 1 м2 утеплителя за 1 час при соблюдении условия, что разность потенциального давления пара составляет 1Па, а температура среды одинакова.

При высокой паропроницаемости материал может увлажняться. В связи с этим при утеплении стен и перекрытий дома рекомендуется выполнить монтаж пароизоляционного покрытия.

Водопоглощение – способность изделия при соприкосновении с жидкостью впитывать ее. Коэффициент водопоглощения очень важен для материалов, которые используются для обустройства наружной теплоизоляции. Повышенная влажность воздуха, атмосферные осадки и роса могут привести к ухудшению характеристик материала.

Также не рекомендуется применять водопоглощающую изоляцию при отделке ванных комнат, санузлов, кухонь и других помещений с высоким уровнем влажности.

Плотность и теплоемкость

Пористость – выраженное в процентах количество воздушных пор от общего объема изделия. Различают поры закрытые и открытые, крупные и мелкие. Важно, чтобы в структуре материала они были распределены равномерно: это свидетельствует о качестве продукции. Пористость иногда может достигать 50%, в случае с некоторыми видами ячеистых пластмасс этот показатель составляет 90-98%.

Плотность – это одна из характеристик, влияющих на массу материала. Специальная таблица поможет определить оба этих параметра. Зная плотность, можно рассчитать, насколько увеличится нагрузка на стены дома или его перекрытия.

Теплоемкость – показатель, демонстрирующий, какое количество тепла готова аккумулировать теплоизоляция. Биостойкость – способность материала сопротивляться воздействию биологических факторов, например, патогенной флоры. Огнестойкость – противодействие изоляции огню, при этом данный параметр не стоит путать с пожаробезопасностью. Различают и другие характеристики, к которым относятся прочность, выносливость на изгиб, морозостойкость, износоустойчивость.

Коэффициент сопротивления

Также при выполнении расчетов нужно знать коэффициент U – сопротивление конструкций теплопередаче. Этот показатель не имеет никакого отношения к качествам самих материалов, но его нужно знать, чтобы сделать правильный выбор среди разнообразных утеплителей. Коэффициент U представляет собой отношение разности температур с двух сторон изоляции к объему проходящего через нее теплового потока. Чтобы найти теплосопротивление стен и перекрытий, нужна таблица, где рассчитана теплопроводность строительных материалов.



Произвести необходимые вычисления можно и самостоятельно. Для этого толщину слоя материала делят на коэффициент его теплопроводности. Последний параметр — если речь идет об изоляции — должен быть указан на упаковке материала. В случае с элементами конструкции дома все немного сложнее: хотя их толщину можно измерить самостоятельно, коэффициент теплопроводности бетона, дерева или кирпича придется искать в специализированных пособиях.

При этом часто для изоляции стен, потолка и пола в одном помещении используются материалы разного типа, поскольку для каждой плоскости коэффициент теплопроводности нужно рассчитывать отдельно.

Теплопроводность основных видов утеплителей

Исходя из коэффициента U, можно выбрать, какой из видов теплоизоляции лучше использовать, и какую толщину должен иметь слой материала. Расположенная ниже таблица содержит сведения о плотности, паропроницаемости и теплопроводности популярных утеплителей:

Преимущества и недостатки

При выборе теплоизоляции нужно учитывать не только ее физические свойства, но и такие параметры, как легкость монтажа, потребность в дополнительном обслуживании, долговечность и стоимость.

Сравнение самых современных вариантов

Как показывает практика, проще всего осуществлять монтаж пенополиуретана и пеноизола, которые наносятся на обрабатываемую поверхность в форме пены. Эти материалы пластичны, они с легкостью заполняют полости внутри стен постройки. Недостатком вспениваемых веществ является потребность в использовании специального оборудования для их распыления.

Как показывает приведенная выше таблица, достойную конкуренцию пенополиуретану составляет экструдированный пенополистирол. Этот материал поставляются в виде твердых блоков, но с помощью обычного столярного ножа ему можно придать любую форму. Сравнивая характеристики пенных и твердых полимеров, стоит отметить, что пена не образует швов, и это является ее главным преимуществом по сравнению с блоками.

Сравнение ватных материалов

Минеральная вата по свойствам похожа на пенопласты и пенополистирол, однако при этом «дышит» и не горит. Также она обладает лучшей устойчивостью при воздействии влаги и практически не меняет свои качества в процессе эксплуатации. Если стоит выбор между твердыми полимерами и минеральной ватой, лучше отдать предпочтение последней.

У каменной ваты сравнительные характеристики те же, что и у минеральной, но стоимость выше. Эковата имеет приемлемую цену и легко монтируется, но отличается низкой прочностью на сжатие и со временем проседает. Стекловолокно также проседает и, кроме того, осыпается.

Сыпучие и органические материалы

Для теплоизоляции дома иногда применяются сыпучие материалы – перлит и гранулы из бумаги. Они отталкивают воду и устойчивы к воздействию патогенных факторов. Перлит экологичен, он не горит и не оседает. Тем не менее, сыпучие материалы редко применяются для утепления стен, лучше с их помощью обустраивать полы и перекрытия.

Из органических материалов необходимо выделить лен, древесное волокно и пробковое покрытие. Они безопасны для окружающей среды, но подвержены горению, если не пропитаны специальными веществами. Кроме того, древесное волокно подвержено воздействию биологических факторов.

В целом, если учитывать стоимость, практичность, теплопроводность и долговечность утеплителей, то наилучшие материалы для отделки стен и перекрытий – это пенополиуретан, пеноизол и минеральная вата. Остальные виды изоляции обладают специфическими свойствами, так как разработаны для нестандартных ситуаций, а применять такие утеплители рекомендуется только в том случае, если других вариантов нет.

x-teplo.ru

Теплопроводность цветных металлов, теплоемкость и плотность сплавов: таблицы при различных температурах

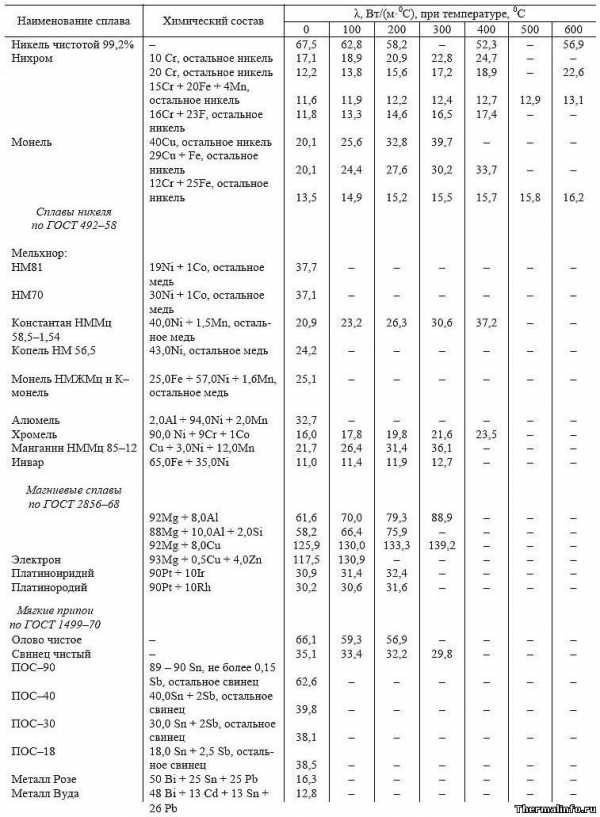

Теплопроводность цветных металлов и технических сплавов

В таблице представлены значения теплопроводности металлов (цветных), а также химический состав металлов и технических сплавов в интервале температуры от 0 до 600°С.

Цветные металлы и сплавы: никель Ni, монель, нихром; сплавы никеля (по ГОСТ 492-58): мельхиор НМ81, НМ70, константан НММц 58,5-1,54, копель НМ 56,5, монель НМЖМц и К-монель, алюмель, хромель, манганин НММц 85-12, инвар; магниевые сплавы (по ГОСТ 2856-68), электрон, платинородий; мягкие припои (по ГОСТ 1499-70): олово чистое, свинец, ПОС-90, ПОС-40, ПОС-30, сплав Розе, сплав Вуда.

По данным таблицы видно, что высокую теплопроводность (при комнатной температуре) имеют магниевые сплавы и никель. Низкая же теплопроводность свойственна нихрому, инвару и сплаву Вуда.

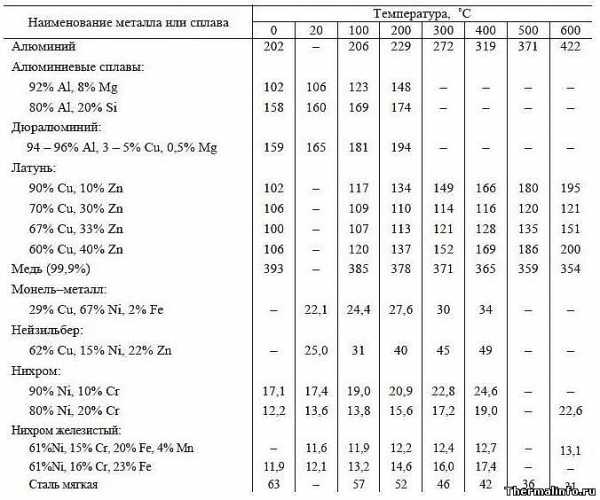

Коэффициенты теплопроводности алюминиевых, медных и никелевых сплавов

Теплопроводность металлов, алюминиевых, медных и никелевых сплавов в таблице дана в интервале температуры от 0 до 600°С в размерности Вт/(м·град).
Металлы и сплавы: алюминий, алюминиевые сплавы, дюралюминий, латунь, медь, монель, нейзильбер, нихром, нихром железистый, сталь мягкая. Алюминиевые сплавы имеют большую теплопроводность, чем латунь и сплавы никеля.

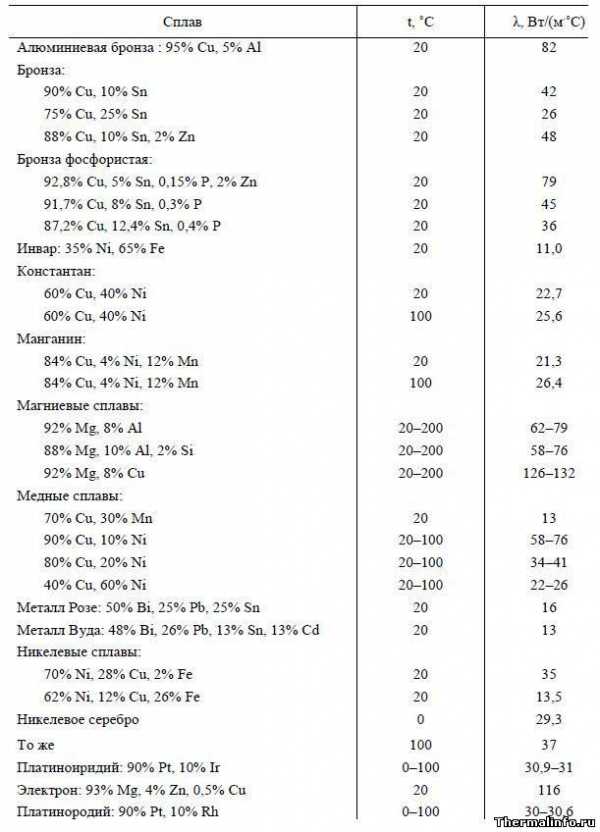

Коэффициенты теплопроводности сплавов

В таблице даны значения теплопроводности сплавов в интервале температуры от 20 до 200ºС.
Сплавы: алюминиевая бронза, бронза, бронза фосфористая, инвар, константан, манганин, магниевые сплавы, медные сплавы, сплав Розе, сплав Вуда, никелевые сплавы, никелевое серебро, платиноиридий, сплав электрон, платинородий.

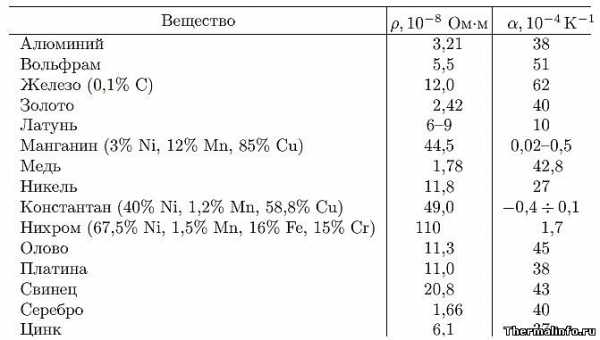

Удельное сопротивление и температурный коэффициент расширения (КТР) металлической проволоки (при 18ºС)

В таблице указаны значения удельного электрического сопротивления и КТР металлической проволоки, выполненной из различных металлов и сплавов.
Материал проволоки: алюминий, вольфрам, железо, золото, латунь, манганин, медь, никель, константан, нихром, олово, платина, свинец, серебро, цинк.
Как видно из таблицы, нихромовая проволока имеет высокое удельное электрическое сопротивление и успешно применяется в качестве спиралей накаливания нагревательных элементов множества бытовых и промышленных устройств.

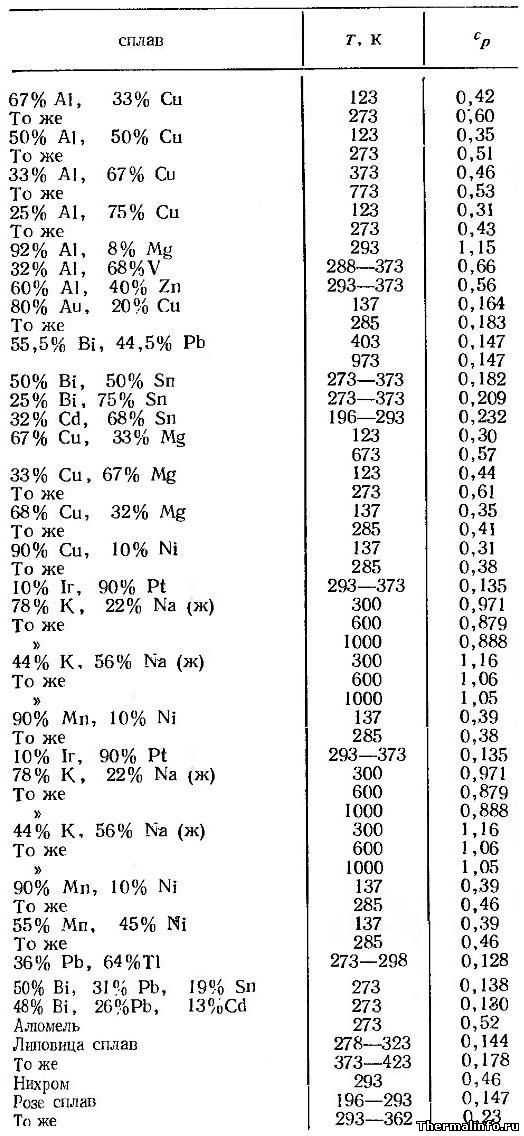

Удельная теплоемкость цветных сплавов

В таблице приведены величины удельной (массовой) теплоемкости двухкомпонентных и многокомпонентных цветных сплавов, не содержащих железа, при температуре от 123 до 1000К. Теплоемкость указана в размерности кДж/(кг·град).
Дана теплоемкость следующих сплавов: сплавы, содержащие алюминий, медь, магний, ванадий, цинк, висмут, золото, свинец, олово, кадмий, никель, иридий, платина, калий, натрий, марганец, титан, сплав висмут — свинец — олово, сплав висмут-свинец, висмут — свинец — кадмий, алюмель, сплав липовица, нихром, сплав розе.

Также существует отдельная таблица, где представлена удельная теплоемкость металлов при различных температурах.

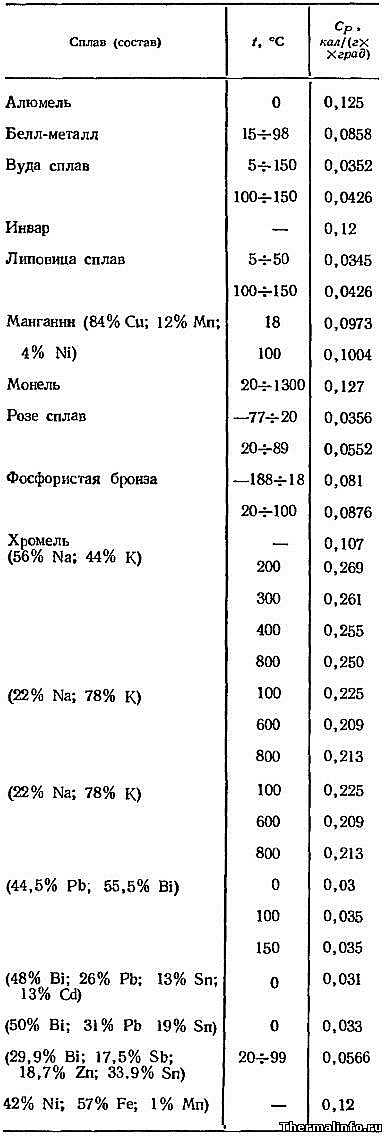

Удельная теплоемкость многокомпонентных специальных сплавов

Удельная (массовая) теплоемкость многокомпонентных специальных сплавов приведена в таблице при температуре от 0 до 1300ºС.
Размерность теплоемкости кал/(г·град).
Теплоемкость специальных сплавов: алюмель, белл-металл, сплав Вуда, инвар, липовица сплав, манганин, монель, сплав Розе, фосфористая бронза, хромель, сплав Na-K, сплав Pb — Bi, Pb — Bi — Sn, Zn — Sn — Ni — Fe — Mn.

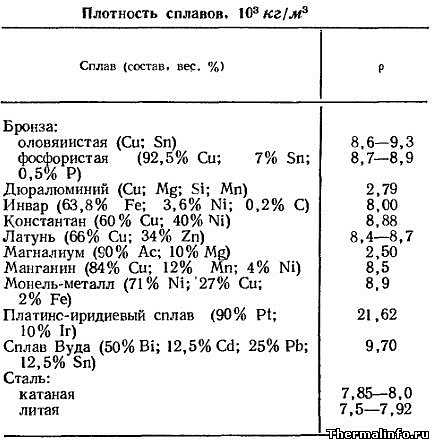

Плотность сплавов

Представлена таблица значений плотности сплавов при комнатной температуре.
Приведены следующие сплавы: бронза, оловянистая, фосфористая, дюралюминий, инвар, константан, латунь, магналиум, манганин, монель — металл, платино — иридиевый сплав, сплав Вуда, сталь катаная, литая.

ПРИМЕЧАНИЕ: Будьте внимательны! Плотность сплавов в таблице указана в степени 10-3. Не забудьте умножить на 1000!
Например, плотность катанной стали изменяется в пределах от 7850 до 8000 кг/м3.

Источники:

  1. Михеев М. А., Михеева И. М. Основы теплопередачи.
  2. Физические величины. Справочник. А. П. Бабичев, Н. А. Бабушкина, А. М. Братковский и др.; Под ред. И. С. Григорьева, Е. З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.
  3. Таблицы физических величин. Справочник. Под ред. акад. И. К. Кикоина. М.: Атомиздат, 1976. — 1008 с.
  4. Шелудяк Ю. Е., Кашпоров Л. Я. и др. Теплофизические свойства компонентов горючих систем. М.: 1992. — 184 с.
  5. Казанцев Е. И. Промышленные печи. Справочное руководство для расчетов и проектирования.

thermalinfo.ru

Теплопроводность современных утеплителей. Таблица | Dacha.news

В интернете второй десяток лет гуляют цифры теплопроводности различных утеплителей, где для каждого вида материала указаны достаточно широкие диапазоны значений, различающиеся порой в полтора-два раза. В теории эти цифры верны, но каковы реалии сегодняшнего дня, когда большинство утеплителей производятся на самом современном оборудовании и из качественных материалов?

Мы собрали в таблицу данные по теплопроводности наиболее популярных типов и марок утеплителей, в том числе и экологически чистых, которые поставляются в форме плит толщиной 50 или 100 мм. Большинство из них являются новинками последних двух-трех лет. Основной акцент был сделан на материалы, пригодные для вертикальных вентилируемых фасадов.

Важный момент! Производители оперируют несколькими коэффициентами теплопроводности. Они обозначаются как λ10, λ25, λА и λБ. Первые два определяют теплопроводность сухого материала при температурах 10 и 25 °С соответственно. Но в реальности такие условия эксплуатации практически недостижимы, потому инженеры в расчетах используют λА и λБ, которые соответствуют теплопроводности при 25 °С и влажности материала 2% и 5%. В таблице мы указали только λ10 и λА. Отличие λА от λБ обычно составляет 0,002 Вт/(м·°К) в большую сторону.

УтеплительтипКоэф. теплопроводности λ10, Вт/(м·°К)Коэф. теплопроводности λА, Вт/(м·°К)
воздух*0,0220,022
Пеноплекс Фасадэкструдированный пенополистирол0,0300,031
Пенопласт Knauf Therm Wallпенополистирол0,0400,032
Шелтерэкострой Стандарт*синтетическое негорючее волокно0,0330,033
Технониколь Carbon Ecoэкструдированный пенополистирол0,0290,034
Isover Каркас-П32стекловата0,0320,035
Ursa Geo П-30каменная вата0,0320,036
Ursa Пенопласт ПСБ-С 35пенополистирол0,0320,036
Ursa Terra 34каменная вата0,0340,037
Isoroc Изолайткаменная вата0,0340,038
Isoroc Изолайт-Люкскаменная вата0,0330,038
Isover Вентикаменная вата0,0350,038
Paroc eXtra plusкаменная вата0,0340,038
Steico Flex 50 мм*ДВП0,0380,038
Интерметал НПЭ 3050*вспененный полиэтилен0,0380,038
Пенолон ППЭ 3050-Р*сшитый вспененный полиэтилен0,0380,038
Эковер Стандарт 50каменная вата0,0350,038
Isover Каркас-П37стекловата0,0360,039
Rockwool Лайт Баттс Скандиккаменная вата0,0360,039
Изольна*лен0,0390,039
Paroc eXtraкаменная вата0,0360,040
Ursa Geo П-15каменная вата0,0370,041
Пенополистирол ПСБ-С-35пенополистирол0,0370,042

* – для этих материалов значения λА найти не удалось.

Обратите внимание, что все современные теплоизоляционные материалы имеют достаточно низкую теплопроводность. Лучшими являются плиты из экструдированного пенополистирола, но они имеют ограниченное применение. Разброс среди минеральных ват небольшой ~15%, поэтому тут лучше ориентироваться на цену и применимость для тех или иных видов работ. Также приятно видеть, что все взятые нами экологически чистые утеплители не отстают от остальных по главному показателю.

Далее мы подсчитали стоимость 1м3 утеплителя и сделали сортировку по этому параметру.

УтеплительтипКоэф. теплопроводности λа, Вт/(м·°К)цена за м3
Ursa Geo П-15каменная вата0,0411100
Rockwool Лайт Баттс Скандиккаменная вата0,0391500
Isoroc Изолайткаменная вата0,0381600
Ursa Terra 34каменная вата0,0371700
Ursa Geo П-30каменная вата0,0361700
Paroc eXtraкаменная вата0,0401800
Пенопласт Knauf Therm Wallпенополистирол0,0321800
Isover Каркас-П37стекловата0,0391800
Эковер Стандарт 50каменная вата0,0381900
Steico Flex 50 мм*ДВП0,0382300
Шелтерэкострой Стандарт*синтетическое негорючее волокно0,0332800
Isover Вентикаменная вата0,0383750
Изольна*лен0,0394700
Пеноплекс Фасадэкструдированный пенополистирол0,0314600
Технониколь Carbon Ecoэкструдированный пенополистирол0,0344800
Пенолон ППЭ 3050-Р*сшитый вспененный полиэтилен0,03818000

Ursa Geo П-15 относится к минеральным ватам низкой плотности, потому ее монтаж на вертикальные фасады может проводиться с ограничениями, и в таблице она присутствует лишь для примера. В остальном видно, что наиболее выгодными являются утеплители из минеральной ваты, типичный показатель коэффициента теплопроводности λА для которых составляет 0,038 Вт/(м·°К).



Вам также может быть интересно:
— Сравнение теплопотерь домов из разного материала
— Чем дешевле отапливать дом (газ, дрова, электричество, уголь, дизель)

dacha.news

РубрикаРазное

Добавить комментарий
