Этапы изготовления электрической тепловой пушки своими руками

Сфера применения тепловых электропушек довольно широка. Промышленные агрегаты используют для прогрева производственных, складских и даже жилых помещений. А на малых площадях можно обойтись и самодельной конструкцией теплогенератора, которому вполне по силам протопить гараж или дачный домик.

Если сделана электрическая тепловая пушка своими руками, то стоить она будет буквально копейки. Однако в изготовлении полезной самоделки требуется соблюдать правила. Только в этом случае служить прибор будет не хуже заводского изделия.

Мы расскажем, как грамотно сделать электропушку. Из предложенной нами статьи вы узнаете, какие материалы и комплектующие потребуются для сборки агрегата. Наши советы помогут в изготовлении эффективного и экономного оборудования.

Содержание статьи:

Что нужно знать об электрической пушке?
- Устройство и принцип работы теплогенератора
- Преимущества и недостатки самодельных пушек
Варианты изготовления электропушки
- Простой тепловентилятор с готовым ТЭНОМ
- Прибор с нихромовым нагревателем
Несколько важных советов по сборке и эксплуатации
Выводы и полезное видео по теме

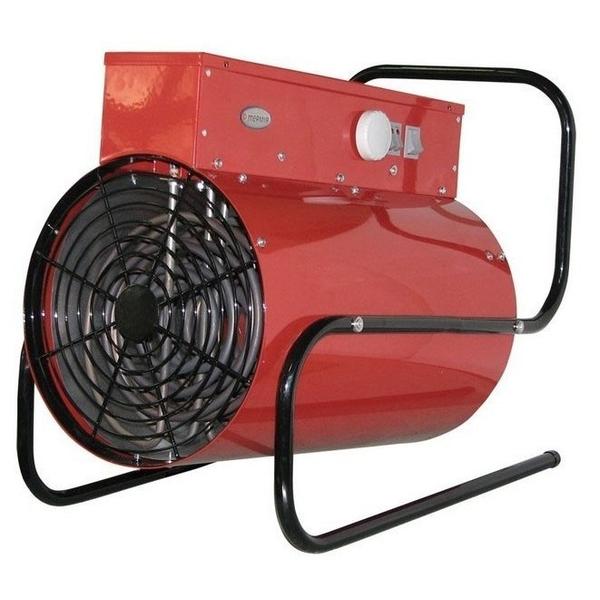

Что нужно знать об электрической пушке?

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или , зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Мощность пушек промышленного назначения варьируется в пределах от 2 до 45 кВт, причем количество нагревательных элементов в них может доходить до 15 шт

Рассмотрим, как работает электрический агрегат.

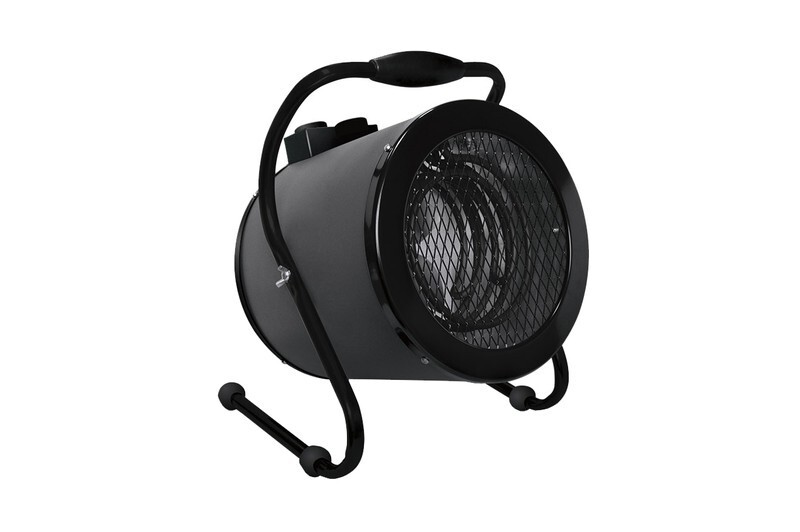

Устройство и принцип работы теплогенератора

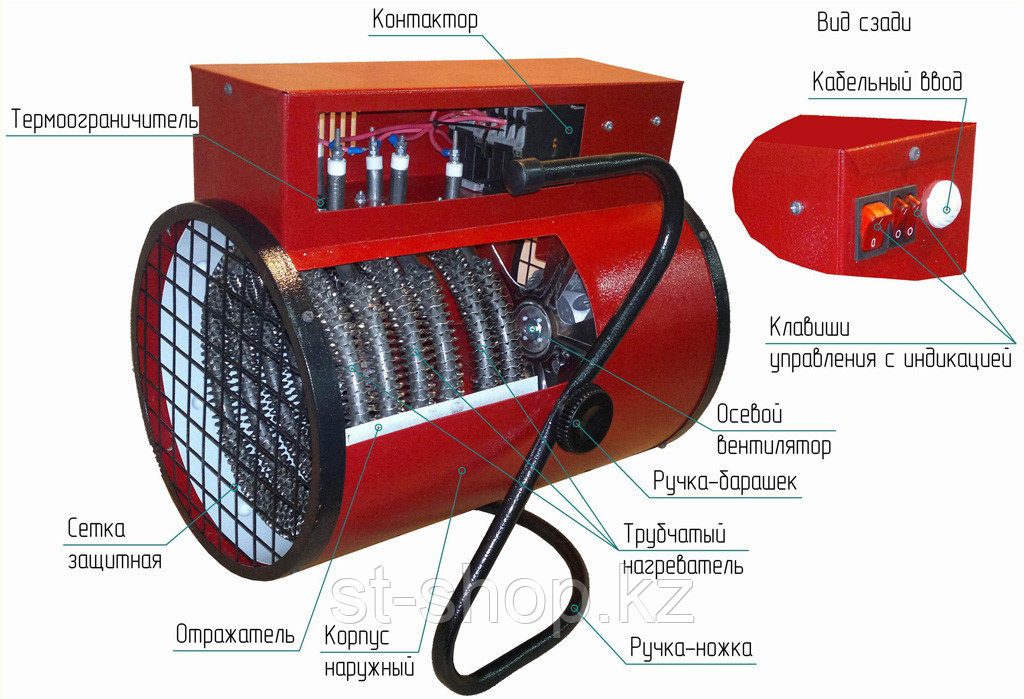

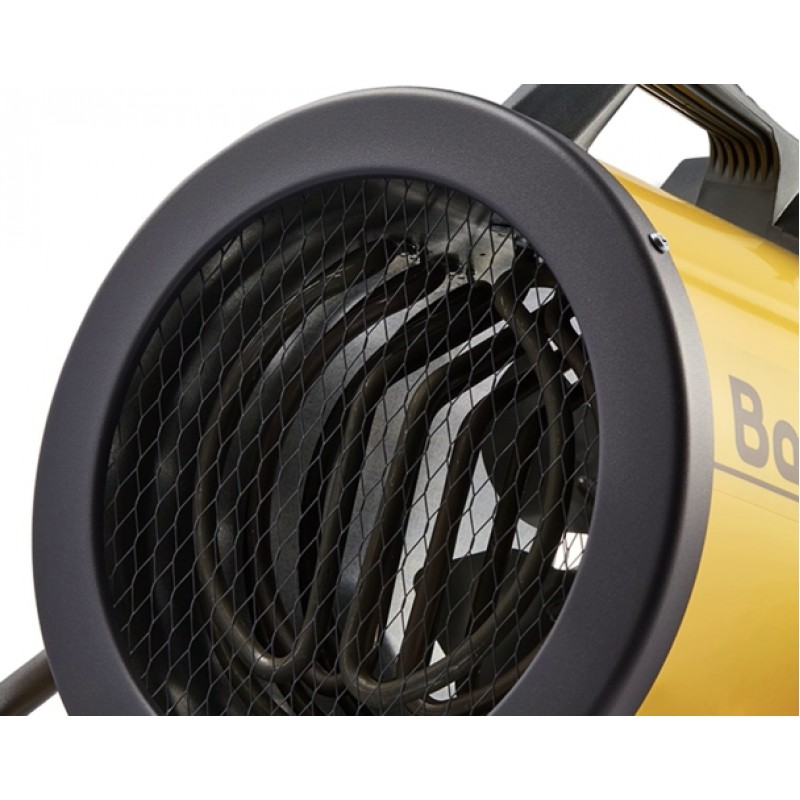

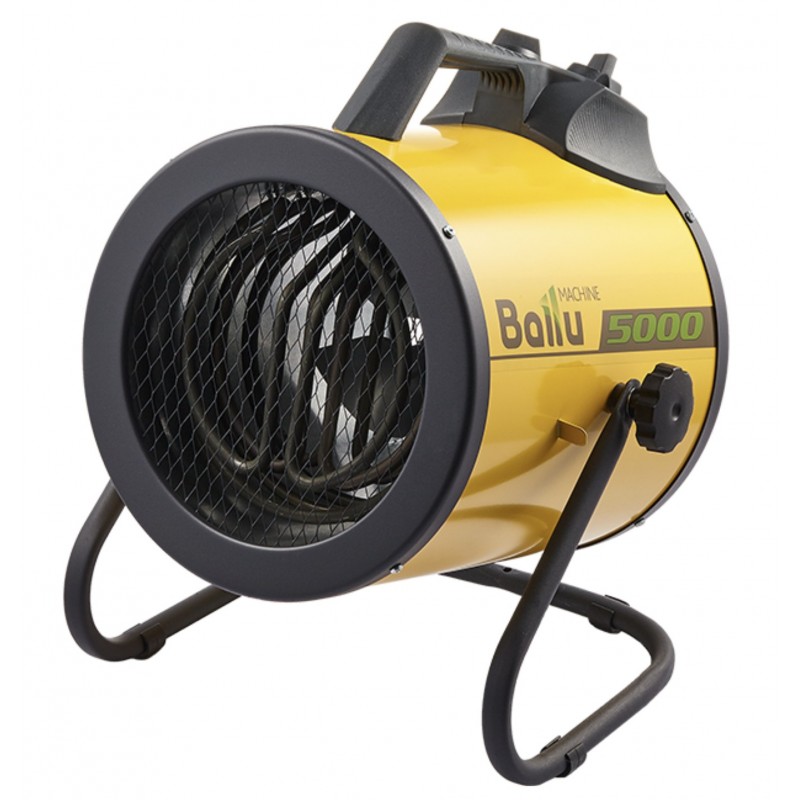

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Разновидности этого типа приборов детально описаны , посвященной классификации и принципам действия тепловых пушек.

Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения зависит от количества и мощности нагревательных элементов – чем больше их площадь, тем активней будет происходить передача тепла

Работает электрическая пушка так:

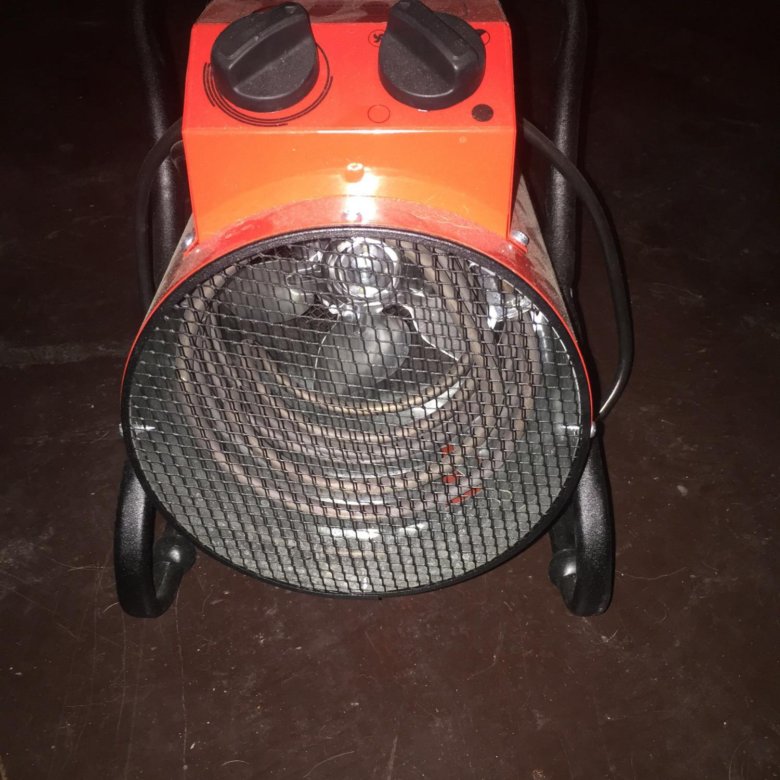

при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
электродвигатель приводит в работу лопасти крыльчатки;
вентилятор загоняет внутрь корпуса воздух из помещения;
холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Преимущества и недостатки самодельных пушек

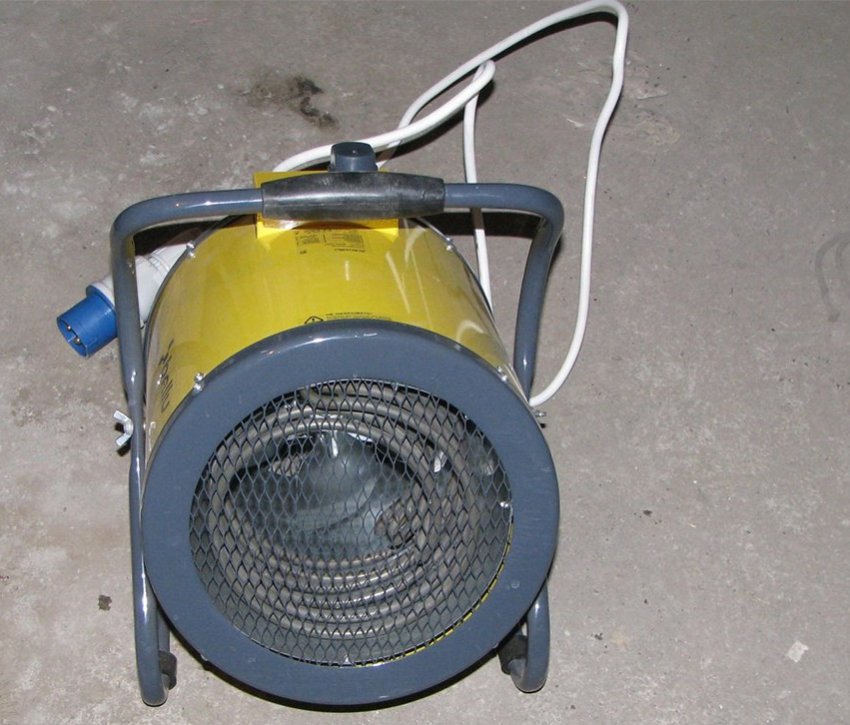

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт.

Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м² (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие характеристики прибора должны соответствовать обогреваемой площади.В среднем на каждые 10 м2 понадобится 1 кВт, но многое зависит от самого помещения – строительных материалов, качества остекления и наличия утепления

Плюсы самодельной электрической пушки:

Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум.

Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Варианты изготовления электропушки

Самый сложный этап при сборке прибора – составить правильную схему электроцепи для подключения устройства в сеть. Поэтому предлагаем воспользоваться уже готовым примером, взяв его за основу будущей теплопушки. Как видно на схеме, тумблер и термостаты должны соединяться последовательно, а цепь – замыкаться на ТЭНе и электродвигателе с вентилятором.

Термостат отвечает за уровень нагрева ТЭНа и автоматическое разъединение цепи при достижении нужной температуры в помещении, и если исключить его из схемы, придется самостоятельно следить за оборудованием, чтобы избежать перегрева

Рассмотрим особенности изготовления двух простых вариантов.

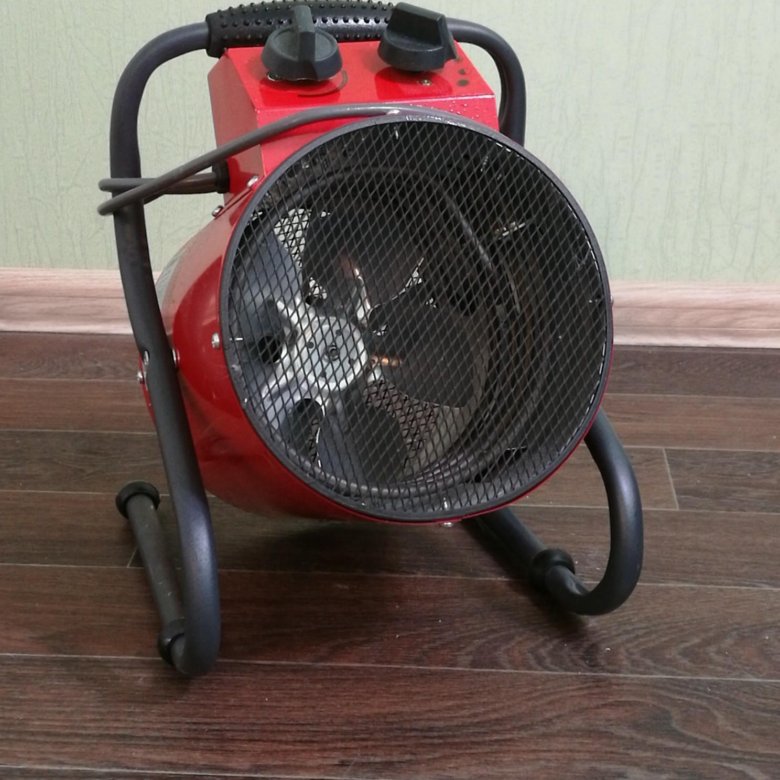

Простой тепловентилятор с готовым ТЭНОМ

Для корпуса будущей пушки можно подобрать отрезок металлической или асбестоцементной трубы подходящего диаметра. Подгонять размер лучше всего по размаху «крыльев» вентилятора, ведь тот должен перекрывать один из торцов устройства.

При желании теплогенератор можно изготовить из небольшого металлического бака, оцинкованного ведра, старой кастрюли или отработанного газового баллона, главное – чтобы стенки «кожуха» не были тонкими.

Мощность вентилятора для тепловой пушки не имеет решающего значения, ведь скорость нагрева воздуха зависит исключительно от ТЭНа, а крыльчатка только развеивает теплый поток по помещению, поэтому можно смело брать фрагмент от бытовой вытяжки или пылесоса

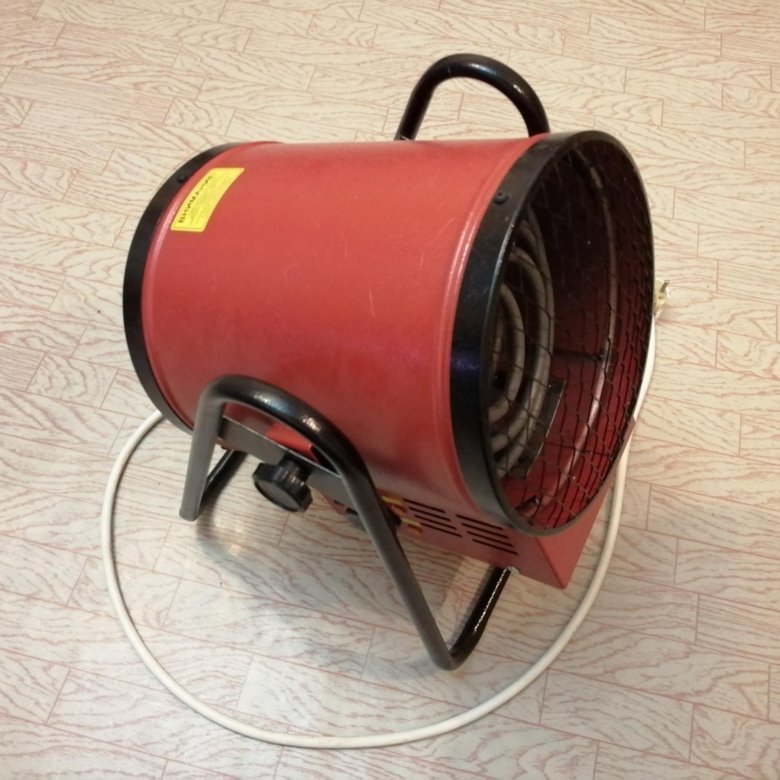

Что касается ТЭНа, то можно снять этот элемент с отслужившей плитки или бойлера, либо приобрести в магазине – сейчас не проблема найти нагреватель любой формы. Если будете покупать готовый, лучшим вариантом станет оребренная деталь, специально предназначенная для быстрого прогрева движущегося воздушного потока.

Мощность ТЭНа должна быть выбита на его корпусе или прописана в сопроводительной документации, но если это старый прибор, можно измерить его сопротивление мультиметром и определить мощность по вышеуказанной формуле

Помимо трех основных элементов (корпуса, двигателя и ТЭНа), для работы понадобится трехжильный кабель, болты, и (УЗО), размыкающие сеть в опасной ситуации.

Поэтапный план работы:

Определение необходимой мощности для будущей электропушки. За отправную точку можно взять распространенную формулу, по которой на 10 м² требуется 1 кВт (при высоте потолков 2,5-3 м). А если помещение не утеплено, находится в подвале или имеет большую площадь остекления – смело прибавляйте к полученным данным еще 20-30%. Но если требуемая мощность превышает 2,5-3 кВт – подумайте, выдержит ли ваша проводка такую нагрузку.
Изготовление корпуса. Если это металлический лист – его нужно согнуть и зафиксировать форму сваркой, обручами или заклепками. У ведра, баллона или кастрюли – отпилить днище и крышку. Словом, должен получиться каркас цилиндрической или прямоугольной формы с двумя открытыми отверстиями по торцам.
Проверка сопротивления ТЭНа и сравнение его с расчетным. При необходимости можно добавить еще 1-2 элемента, подключив их последовательно, или увеличить мощность, укоротив элемент.
Крепление электродвигателя с вентилятором (можно использовать штатные крепежи). Крыльчатка должна максимально плотно перекрывать просвет, но при этом свободно вращаться. Провода подключаются к сети через предохранитель на 6А, оснащаются выключателем.
Закрепление ТЭНа внутри трубы (приблизительно по центру) при помощи заклепок или пластин из тугоплавких материалов. Расстояние должно быть достаточно удаленным от вентилятора, чтобы не перегреть электромотор. Провода выводятся наружу корпуса и также присоединяются к сети, но уже через предохранитель на 25А.

После проверки изоляции всех соединений можно сделать пробный запуск прибора. Если все собрано правильно, при включении вилки в розетку на одном конце пушки начнет вращаться вентилятор, а из другого пойдет теплый воздух, постепенно набирающий температуру.

Прибор с нихромовым нагревателем

Если же в вашем арсенале домашнего мастера не оказалось старого бытового прибора, откуда можно снять ТЭН, а покупать готовый нагреватель по каким-либо причинам не хочется, можно сделать его самостоятельно из нихромовой спирали.

Кроме низкой себестоимости, у такого элемента есть важное преимущество перед фабричными экземплярами – возможность самостоятельно подогнать нужный размер по формату корпуса и увеличить скорость нагрева до безопасного максимума.

Приборы с открытой спиралью по умолчанию считаются пожароопасными, поэтому самостоятельное изготовление ТЭНа требует хороших навыков работы с электрикой

Для самоделки понадобится купить нихромовую проволоку с подходящим диаметром и параметром сопротивления. А это зависит от планируемой мощности вашего прибора (для бытовых устройств и сети 220 В желательно не превышать 5 кВт).

Например, для пушки до 2 кВт понадобится проволока с сопротивлением на 27-30 ОМ, которую нужно намотать на керамический стержень или другой жаропрочный материал (в крайнем случае, можно отколоть пластину огнеупорного кирпича).

Размер спирали можно определить опытным путем, подбирая количество витков по степени нагрева провода, но гораздо проще воспользоваться таблицей, где D – диаметр стержня, на который будет намотана проволока с длиною L

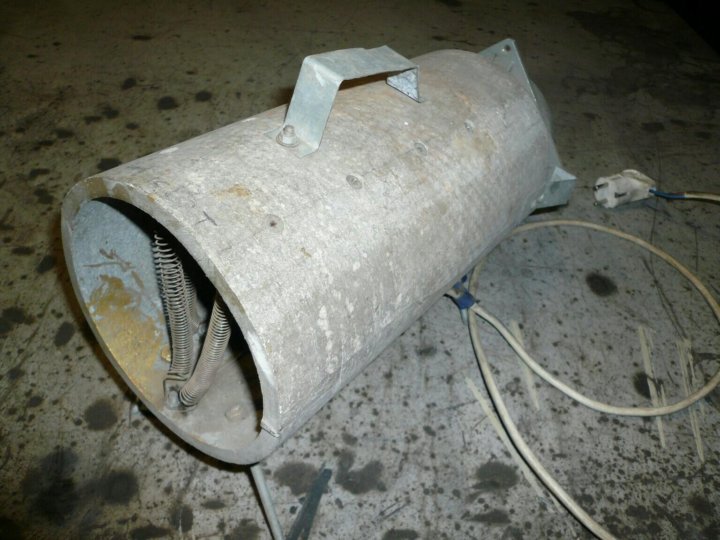

Еще вариант — смастерить самодельный ТЭН из небольшого отрезка асбестоцементной трубы, поместив внутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтобы охватить большую площадь.

Самодельный ТЭН на 1,6 кВт из шести фрагментов спирали, которые практически полностью перекрывают просвет трубы, что обеспечивает быстрый нагрев воздушного потока

Сборка конструкции выполняется по аналогии с вышеописанной инструкцией, поэтому не будем повторяться на одинаковых моментах, а только рассмотрим нюансы присоединения самодельного ТЭНа:

Чтобы спираль держала правильную форму, для каждого витка сделайте специальные насечки на стержне. Проволоку нужно наматывать достаточно плотно, но обязательно в один слой.
Концы проволоки нужно подсоединить к электропроводам при помощи болтовых соединений и заизолировать.
Провода, выведенные наружу через просверленные в корпусе отверстия, нужно подключить к сети через предохранитель на 25А.

Существенный недостаток такой самоделки, помимо расхода энергии и прочих минусов электропушек, – неприятный жженый запах, который возникает от сгорания пыли на открытой спирали.

Многие рекомендуют установить по торцам решетку – такая преграда, конечно, не справится с мелким мусором, зато предохранит от случайного контакта с нагревательным элементом или работающей крыльчаткой.

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать

Советы по сборке самоделок:

Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

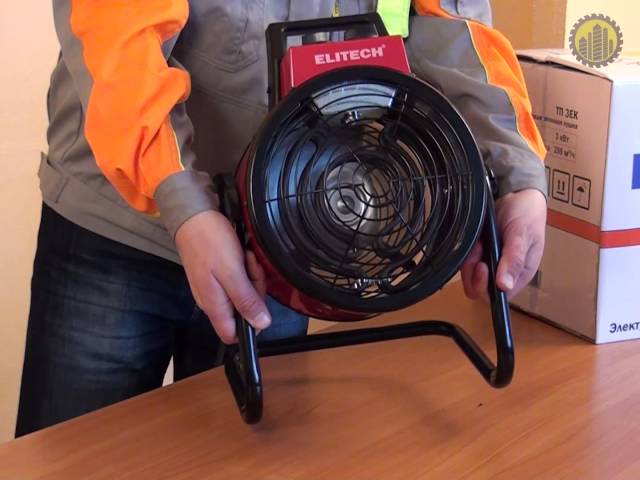

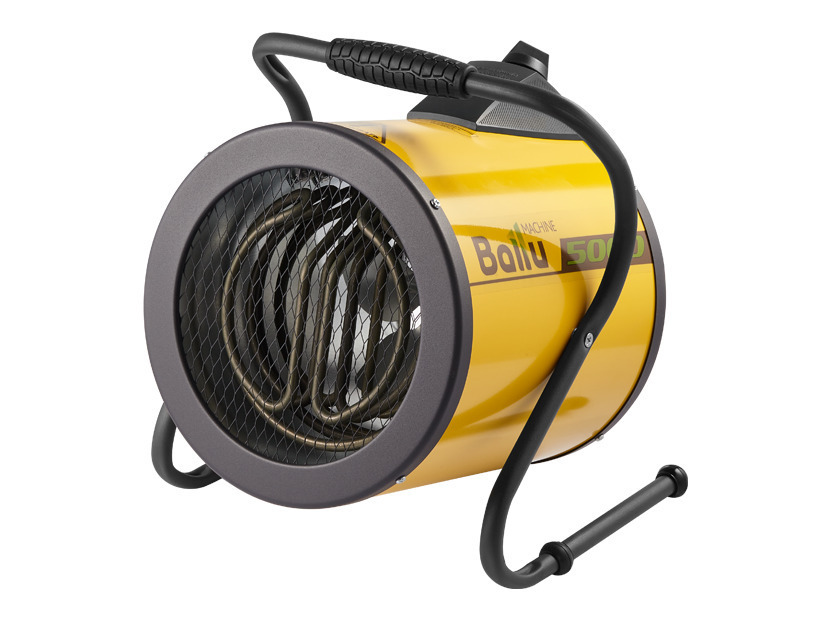

С критериями выбора электрического тепловентилятора заводского производства ознакомит . Если сомневаетесь в собственных способностях или у вас нет времени на сборку самоделки, прочитайте рекомендуемый нами материал.

Выводы и полезное видео по теме

Чтобы лучше представить процесс сборки всей конструкции, а также возможные варианты для корпуса и нагревательных элементов, предлагаем изучить подборку видеоматериалов с готовыми работами домашних умельцев.

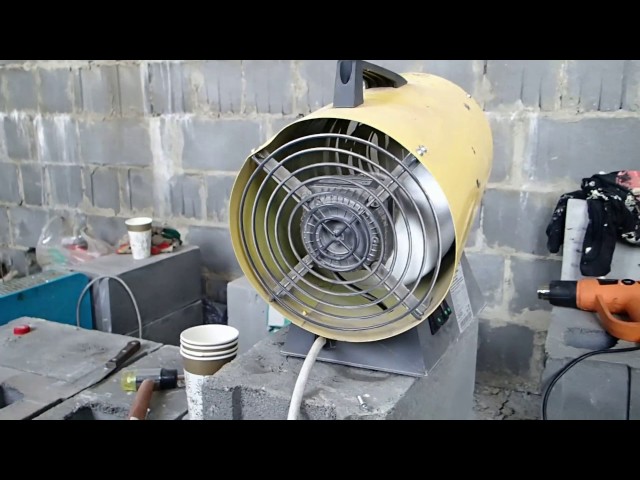

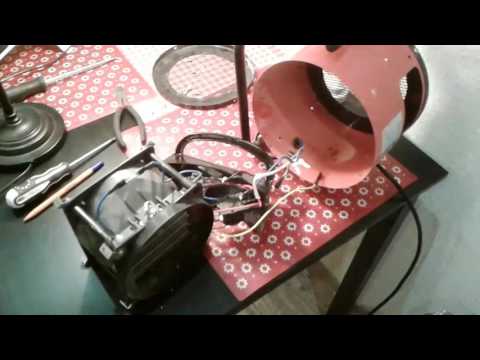

Видео #1. Как сделать теплогенератор для обогрева гаража из нагревательных элементов от электроплиты:

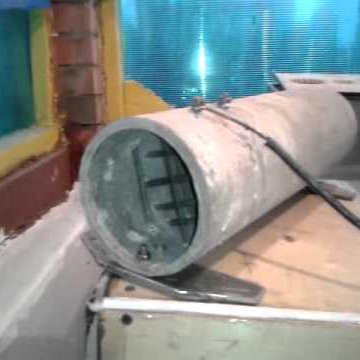

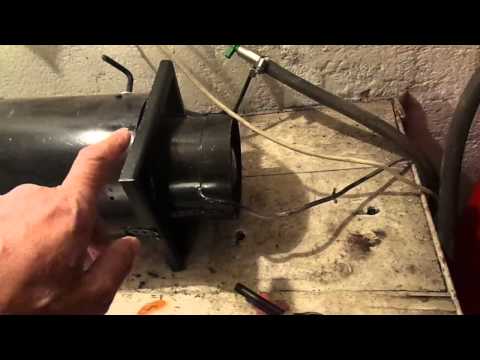

Видео #2. Электрическая пушка из асбоцементной трубы и нихромовой спирали:

Видео #3. Теплопушка на 2 кВт из старого огнетушителя:

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрической частью, лучше посоветоваться с опытным электриком или купить готовый прибор.

Если у вас есть рекомендации или возникли вопросы в ходе ознакомления с материалом, оставляйте посты в расположенном ниже блоке. Комментируйте, пожалуйста, представленный нами материал, размещайте фото по теме. Возможно, ваши советы будут полезны посетителям сайта.

Тепловая пушка своими руками: чертежи, изготовление

Тепловая пушка своими руками изготовляется в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, а возможности приобрести промышленный отопительный прибор нет. Кроме того, самодельная теплопушка станет отличным выходом из ситуации тогда, когда хозяину необходимо поддерживать в нежилом помещении, например цехе или ангаре, определенную температуру в целях обеспечения работоспособности производства.

Содержание

1 Виды тепловых пушек
2 Самостоятельное изготовление нагревателя
3 На что стоит обратить внимание при изготовлении?

Виды тепловых пушек

Принцип работы тепловой пушки состоит в том, что с помощью нагревательного элемента производится нагрев топливного элемента.

Далее теплый воздух при помощи вентилятора распространяется по помещению, прогревая его. В результате в нем устанавливается и поддерживается необходимая владельцу помещения положительная температура.

Как выбрать тепловую пушку? В зависимости от способа нагрева топливного элемента и воздуха различают следующие виды нагревательных приборов:

газовые;
дизельные;
электрические;
многотопливные;
водяные.

Каждый вид имеет свои плюсы и минусы. Например, газовая тепловая пушка хороша тем, что энергоноситель в ней сгорает полностью. Это позволяет сэкономить денежные средства на отопление. Также она хороша тем, что ее можно легко переместить на другое место работы.

Из минусов можно назвать необходимость создания стационарной газовой установки при необходимости отопления помещения большой площади. Газовая тепловая пушка, кроме того, имеет большую степень пожароопасности, так как работает с открытым огнем, поэтому ее нельзя использовать в зданиях, где хранятся легковоспламеняющиеся вещества и размещаются пожароопасные производства.

Другой вид мобильного обогревателя — водяная тепловая пушка, которая хороша тем, что способна длительное время обогревать помещение в выключенном состоянии. Кроме того, она пожаробезопасна. Однако и у нее есть минус — она достаточно сложна в обслуживании, так как требует в качестве теплоносителя воду.

Для того чтобы определиться окончательно с вопросом о выборе тепловой пушки, нужно знать, какова схема отопления в требуемом помещении. Такую схему владелец помещения может заказать у специалистов или составить сам, если имеются необходимые знания. Поэтому, если сложно определиться с выбором тепловой пушки, имеет смысл обратиться к профессионалам.

В процессе ее выбора стоит обращать внимание на следующие моменты:

цена;
мощность;
простота в обслуживании;
вес.

Обычно по всем этим параметрам наиболее выгодной является электропушка. Такое устройство может работать от обычной бытовой электрической сети, поэтому его можно использовать в быту, например, для обогрева гаража.

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

корпус;
тэн для нагрева;
мощный вентилятор;
прибор для управления;
провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

На что стоит обратить внимание при изготовлении?

Производя самостоятельную сборку такого нагревательного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств составляет от 1,5 кВт до 45 кВт. Если же нужна большая мощность, то рекомендуется о конструировании дизельной тепловой пушки своими руками.

При изготовлении тщательно следует проверять все соединения на предмет их изолированности. Не стоит заниматься самостоятельной сборкой электрического нагревателя в том случае, когда не имеется даже элементарных познаний в электротехники.

Изготовленная тепловая пушка своими руками должна быть зарегистрирована в органах пожарного надзора. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

Тепловая пушка своими руками: газовая, электрическая, дизельная

Главная » Монтаж и схемы вентиляции » Тепловая пушка своими руками: технологии самостоятельного изготовления

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

[contents]

Содержание

Самостоятельная сборка электрического теплогенератора
Самостоятельная сборка дизельного теплогенератора
Самостоятельная сборка газового теплогенератора

Самостоятельная сборка электрического теплогенератора

Сборка электрической тепловой пушки своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.

Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
Провод медный сечением 2 мм², керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

Заклепочная машинка.
Дрель со сверлами.
Пассатижи.
Отвертки.
Изоляционная лента.
Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

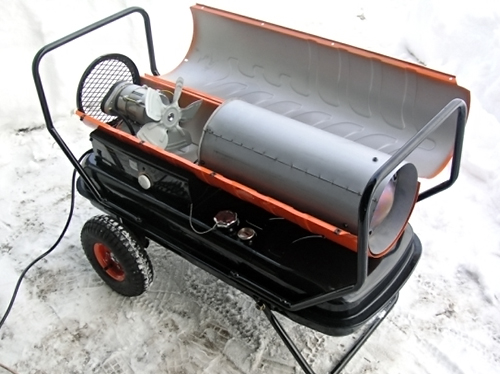

Самостоятельная сборка дизельного теплогенератора

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.

На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.
Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать газовую пушку своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы. Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

Труба для корпуса диаметром 180 мм и длиной 1м.
Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Тепловая пушка своими руками — как сделать дизельную, газовую и электрическую пушку

У владельцев частных хозяйств нередко возникает необходимость обогревать не только свое жилище, но и различные подсобные помещения, мастерские или гаражи. Для этой цели обычно применяются тепловентиляторы разных типов. Но покупать столь простой обогреватель не обязательно, сгодится и тепловая пушка, сделанная своими руками. В данном материале мы поведаем, как можно изготовить это нехитрое устройство в домашних условиях.

Виды тепловых пушек

Прежде чем приступить к делу, надо вначале определиться, что именно мы будем собирать и как это должно работать. Для начала следует подобрать подходящую конструкцию, которую удастся сделать без особых затрат и проблем с эксплуатацией.

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

сжиженном и природном газе;
дизельном топливе;
электричестве.

Обычная тепловая пушка состоит из стандартного набора деталей: корпус, нагревательный элемент, вентилятор и блок управления. Агрегаты, работающие на разных энергоносителях, отличаются только по типу нагревательного элемента. Рассмотрим их по порядку и определим, какой лучше всего подойдет для изготовления в домашних условиях.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки. Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Заключение

Дизельная и электрическая тепловая пушка своими руками

Изготавливается тепловая пушка своими руками весьма быстро. Необходимо только заранее приготовить различные материалы, выбрать приемлемый тип нагревательного прибора, и на чем он будет работать: электричество, газ или различного вида топливо.

Содержание

1 Кратко о классификации
2 Функциональные особенности
3 Электрическая пушка
4 Дизельный теплогенератор
5 Пушка на масле
6 Газовый теплогенератор

Кратко о классификации

Различие пушек идет в зависимости от типа топлива, на котором работают эти нагревательные приборы или от способа нагревания воздушного потока. Отсюда и названия:

электропушка;
дизельная;
газовая;
инфракрасный тип нагревательных элементов;
водяная;
монотопливная.

В первую очередь нас интересует, как сделать тепловую пушку, работающую от сети, потому что это самый распространенный и безопасный вариант. Простое обслуживание, нет нужды проверять наличие в баке топлива, экологическая чистота.

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственная возможность выполнить намеченный вами план ремонта или строительства.

Принцип работы такого агрегата несложен: в трубу из асбеста или какого-нибудь металла устанавливаются тэны или располагается спираль особым способом. С одной стороны вставляется мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выпускается в помещение.

Такие электроустройства реально быстро нагревают помещения различного объема. Здесь все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Есть только один негативный момент — это большое потребление энергии и быстрое высушивание воздуха. При использовании в жилом помещении надо ставить рядом открытую емкость с водой, чтобы увлажнить воздух.

Тепловая пушка своими руками часто изготавливается гаражными умельцами для обогрева этих помещений в зимнее время.

Электрическая пушка

Перед тем, как приступить к изготовлению, делается подробная электрическая схема устройства, собираются все составляющие.

Схема электрической пушки

Чтобы изготовить тепловую пушку своими руками, вам понадобятся такие материалы:

Асбесто—цинковая труба большого диаметра, чтобы входил вентилятор. Некоторые предпочитают делать корпус из оцинкованного металла толщиной не менее 1 м, а все самодельное устройство получается мобильнее.
Электродвигатель и импеллер для сборки вентилятора — можно приобрести в магазинах или собрать из подручного материала, например, использовать старый вентилятор и двигатель от пылесоса.
Нагревательные элементы можно сделать из специальной проволоки, накрутив ее на электрод. Получится спираль, как для электрической плитки, только надо сделать предварительные расчеты, иначе такая пушка может вырубить свет во всем районе.
Закупить или подобрать керамические изоляторы, медный провод сечением не менее 2 мм, предохранители на 24 А, провод подключения с вилкой и прочие мелочи.

Только после этого начинаем собирать электрическую часть согласно составленной ранее схеме. Тепловая пушка электрическая собирается следующим образом:

готовим корпус и опору с изоляционной подкладкой;
растягиваем спираль в виде звезды и закрепляем внутри корпуса, или устанавливаем тэны в центре трубы;
подключаем к выводам провода питания;
закрепляем вентилятор, подводим проводку;
устанавливаем защитные решетки с обеих сторон корпуса;
монтируем блок управления и подключаем к нему всю проводку;
устанавливаем провод подключения устройства к сети.

Все соединения электрической схемы при сборке тепловой пушки тщательно изолируем — все делается своими руками, поэтому особое внимание уделяем мелочам. После окончания работ делаем пробный запуск: система работает нормально, значит, изделие можно эксплуатировать без опасения.

Внимание! Особое внимание при сборке следует обращать на безопасность: металлический корпус трубы должен защищаться асбестовой подкладкой на основании, чтобы не случилось пожара, а вся проводка тщательно изолирована.

Дизельный теплогенератор

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

Цилиндрический корпус из прочного металла.
Бак с топливом, насосом перекачки и фильтрующим элементом.
Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
Вентилятор для нагнетания воздуха.
Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Брать емкость для дизельной тепловой пушки надо заводского изготовления, несмотря на то, что вы собираете все своими руками — это гарантия безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу. С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора.

Сделать дизельную установку самостоятельно не такая простая задача, как кажется на первый взгляд. Если у вас нет достаточных знаний, то лучше купите заводской вариант — гарант пожарной безопасности.

Пушка на масле

Некоторые гаражные мастера делают устройства на отработанном масле своими руками, но зачем изобретать велосипед, когда есть заводские установки, разрешенные к использованию в любых помещениях. Они работают на любом гидравлическом или моторном отработанном продукте, который можно приобрести недорого.

Тепловая пушка на отработанном масле, сделанная гаражным умельцем, будет намного дешевле, а вот как быть с безопасностью? Кто ответит, если с установкой, функционирующей на масляной отработке, что-то случится? В заводском варианте все продукты сгорания выводятся по трубе наружу, а у самодельного агрегата зачастую масло горит в грязной чашке от направленной на нее паяльной лампы. Заводской вариант имеет КПД 100% и сгорание масла не нарушает экологию помещения, чего не скажешь о кустарном производстве.

Газовый теплогенератор

Принцип действия его идентичен дизельному варианту, да и собирается газовая тепловая пушка таким же образом, но вместо солярки подается газ. Отличается высокой степенью пожарной опасности, потому что внутри корпуса присутствует открытый огонь. Такие устройства можно приобрести в соответствующих торговых точках по цене от 5,1 тыс. р. — они проверены пожарной инспекцией, есть сертификат, разрешающий использовать в различных помещениях.

Сделанный кустарным способом агрегат внушает мало надежности, он шумит и коптит на разных режимах, да и открытый огонь внутри ничем не закрытой трубы не добавляет безопасности. Кроме того, гарантии на горелки, часто китайского производства, нет.

Чтобы отремонтировать заводской вариант, вам достаточно обратиться в сервисный центр, где специально обученные мастера решат все ваши проблемы. Кустарный аппарат в случае поломки основных деталей реанимировать будет гораздо сложнее, если это вообще будет возможно. О его работе можно судить по видеоролику.

Самодельные газовые пушки являются мощными весьма опасными устройствами, где нет защиты от перегрева, и отсутствует контроль за пламенем. Их ни на минуту нельзя оставлять без присмотра.

Устройство газового теплогенератора

Многие пользователи считают, что собрать, а уж тем более сделать ремонт тепловой пушки своими руками дело не столь уж и сложное. Это не так — без специальных знаний и технических навыков вы сделаете кустарное подобие теплогенератора. Помните, что электрическая пушка, сделанная вами — это источник электрических травм, коротких замыканий, если ненароком была допущена простая ошибка при сборке. Другие виды, особенно с применением открытого огня, являются источниками неминуемого пожара.

Тепловая пушка своими руками: варианты конструкции

Принципиальная схема

Огромное количество различных обогревателей, которые сегодня присутствуют на рынке, позволяет найти тот самый эффективно работающий агрегат, который подходит для условий эксплуатации в конкретном помещении. Говорить обо всех приборах не будем, а остановимся лишь на тепловой пушке. Что это такое, и из каких частей она состоит? Тепловая пушка своими руками — это реально или сложно? На эти и другие вопросы постараемся найти ответы.

Начнем с одного очень важного критерия, определяющего точное название тепловой пушки. Во-первых, это отопительный агрегат, входящий в категорию тепловых вентиляторов. Во-вторых, от самих вентиляторов пушка отличается большей мощностью и тепловыделением. В этом случае все приборы мощностью свыше 2,0 кВт будут относиться к тепловым пушкам.

Содержание

Классификация
Устройство тепловой пушки
Варианты конструкции
Вариант первый
Вариант второй
Рекомендации

Классификация

По какому принципу можно разделить тепловые пушки? Вся их классификация основана на топливе, используемом для выработки тепла. Отсюда и разновидности приборов:

Дизельный.
Электрический.
Газовый.
Инфракрасный.
Водяной.
Монотопливный.

Нас будет интересовать именно электрический вариант, потому что это проще всего. Ведь электричество проведено во все отдаленные уголки любого региона. Это первое. Второе — это безопасность эксплуатации. Третье — простота обслуживания. К примеру, не нужно постоянно контролировать солярку в баке или температуру горячей воды, протекающей в трубках теплообменника.

Устройство тепловой пушки

Электрическая тепловая пушка состоит из трех частей:

Вентилятор.
Нагревательный элемент.
Корпус.

Если мы говорим о самодельном агрегате, то сделать его можно самому, используя различные приборы и части, которые легко найти в любом строительном магазине.

По сути, устройство пушки таково. В качестве корпуса можно взять трубу из материала, не проводящего ток. К примеру, из асбеста. Хотя можно сделать короб из фанеры или другого материала. Здесь включайте фантазию.

Отличная идея

Теперь потребуется нагревательный элемент. Самый простой — это нихромовая спираль, которую используют в утюгах или других нагревательных приборах. Чтобы увеличить нагрев спирали, ее можно сложить вдвое. Обратите внимание, что спираль необходимо подключить к термостату, с помощью которого регулируется степень накала. Это важный момент. Спираль устанавливается внутрь трубы или короба, а термостат располагается снаружи. Место установки спирали — середина корпуса.

Теперь в конец корпуса устанавливается вентилятор. Его мощность может быть не очень большой. Таково несложное устройство маломощной тепловой пушки.

Внимание! Двигатель вентилятора и спираль должны подключаться к сети переменного тока по отдельности.

Варианты конструкции

Давайте рассмотрим несколько вариантов конструкций, которые будет несложно сделать самому.

Вариант первый

Для него потребуется:

Канальный вентилятор.
Нагревательный элемент — рекомендуем РВЕС с мощностью 2,2 кВт.
Фанера толщиной 16 мм.
Различные крепежные детали.
Термостат.
Регулятор вращения ротора вентилятора.

Вентилятор Systemair KD 250 M1

В первую очередь готовится основание пушки, на котором будут держаться все остальные элементы. Для этого из фанеры вырезается подставка размерами 47×67 см. Это приспособление обрабатывается наждачной бумагой.

Так как канальный вентилятор и нагревательный элемент РВЕС — это два уже готовых приспособления, то их необходимо просто между собой скрепить хомутом. Теперь нужно сдвоенный прибор закрепить на фанерной поставке. Для этого понадобится кронштейн и пластиковый хомут, которым крепят к стенам канализационные трубы. Кронштейн фиксируйте к фанере саморезами. На него с помощью хомута будет крепиться выходной патрубок нагревательного элемента. А задняя часть вентилятора просто будет опираться на фанерную подставку.

Когда все части пушки установлены и закреплены, можно переходить к электрической части прибора. Нужно вентилятор и нагреватель подключать отдельно друг от друга. Поэтому к РВЕС подключаем термостат. Можно установить термодатчик, который будет контролировать температуру. К вентилятору подсоединяем регулятор вращения — он позволит изменять скорость подачи воздуха на нагревательный элемент, тем самым регулируя тепло в доме.

Для удобства перемещения отопительного прибора можно снизу фанерной плиты прикрепить четыре колесика.

Вариант второй

Это та же самая электрическая самодельная пушка, только большей мощности. В качестве корпуса советуем использовать асбестовую трубу. Вентилятор можно снять со старого советского пылесоса. Можно использовать и с современного, но схема его подключения достаточно сложна, так что здесь может возникнуть проблема.

В качестве нагревательной части используем ту же нихромовую нить. Чтобы закрепить ее в трубе, рекомендуется взять асбестовый лист, который нарезается на полоски, и из них делается своеобразная решетка. На решетку устанавливается и крепится спираль. Затем решетку фиксируют к внутренней поверхности трубы так, чтобы она встала поперек. Полоски должны быть не очень большими, чтобы обеспечить хорошую проходимость воздуха через решетку.

Классический тип

И еще несколько советов:

Установите переключатель, который будет замыкать и размыкать электрическую сеть.
На спираль и вентилятор установите предохранители. На спираль — 25А, на вентилятор — 6А. Кстати, для вентилятора предохранитель можно и не покупать, а снять его с того же пылесоса.

Такая самодельная электрическая тепловая пушка может обогревать помещение площадью до 50 м². Если вам требуется более мощный агрегат, придется установить в прибор вентилятор, изготовленный из электродвигателя и вентиляторной крыльчатки. Спираль в этом случае можно усилить, использовав не одну, а две или три. Тогда придется соотнести скорость вращения ротора электродвигателя и температуру нагрева спиралей.

Электротепловая пушка своими руками. Газовая тепловая пушка своими руками

Тепловая пушка своими руками изготавливается в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, и нет возможности приобрести промышленный обогреватель. Кроме того, самодельная тепловая пушка станет отличным выходом из ситуации, когда хозяину необходимо поддерживать определенную температуру в нежилом помещении, например, мастерской или ангаре, чтобы обеспечить работоспособность производства.

Классификация

Если рассматривать это оборудование с точки зрения мощности, то можно разделить ружья на бытовые и промышленные. Если рассматривать тепловые пушки по источнику их питания, то они делятся на:

дизельные;
инфракрасный;
электрические;
водные;
газ;
многотопливный.

Дизельные тепловые пушки работают только на дизельном топливе и имеют небольшой вес. Их тоже может быть прямой нагрев или непрямой. Из соображений безопасности предпочтительнее непрямой нагрев, так как продукты горения не попадают в помещение, а выводятся наружу.

Электрические тепловые пушки имеют самую широкую потребительскую аудиторию, так как
безопасны и экологичны, также не сжигают кислород и имеют режим автоматического выключения/выключения для поддержания заданной температуры воздуха.
Водяные тепловые пушки представляют собой емкость с водой, нагреватель и вентилятор. Пушки такого типа часто использовались в сельскохозяйственное назначение. Газовые тепловые пушки также очень экономичны, они могут быть стационарными (подключаются к системе газовых коммуникаций) и мобильными (подключаются непосредственно к газовому баллону).

Инфракрасные тепловые пушки представляют собой сложные механизмы, вырабатывающие тепло с помощью инфракрасного излучения, важно отметить отсутствие в них вентиляторов.

И, наконец, многотопливные тепловые пушки хороши тем, что могут работать на отработанном двигателе и гидравлическом масле . Следует отметить, что те виды ружей, которые работают на жидком топливе, не рекомендуется устанавливать в местах скопления людей и в труднодоступных местах проветриваемых мест.

При определенном наборе знаний о принципах работы агрегатов некоторые из типов орудий можно изготовить самостоятельно.

На что обратить внимание при изготовлении?

При самостоятельном монтаже такого отопительного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств колеблется от 1,5 кВт до 45 кВт. Если вам нужна большая мощность, то рекомендуется сконструировать дизельную тепловую пушку своими руками.

Во время изготовления все соединения должны быть тщательно проверены на изоляцию. Не стоит заниматься самостоятельным монтажом электронагревателя в том случае, когда вы не имеете даже элементарных знаний по электротехнике.

Самодельная тепловая пушка должна быть зарегистрирована в органах пожарной охраны. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

Электрическая тепловая пушка своими руками

Наиболее доступным способом изготовления является электрическая тепловая пушка. Для его построения необходимо 9змеевик 0009 от отопительного прибора (старый утюг или электроплита). Далее последовательность действий следующая:

Для усиления функции обогрева катушка немного укорачивается.
Берется асбестоцементная труба и внутри нее закрепляется нагревательный змеевик, на одном конце трубы должно быть свободное место, так как будет вентилятор.
К спирали крепятся провода, которые будут подключаться к сети, не забываем про реостат, который будет отвечать за степень нагрева.
Пропеллер надет на электродвигатель, который также смонтирован в трубе.

Стоит помнить, что блок питания спирали и блок питания вентилятора изготавливаются отдельно. Электротепловая пушка готова!

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственный способ выполнить задуманный план ремонта или строительства.

Принцип работы такого агрегата прост: в трубу из асбеста или какого-нибудь металла устанавливаются ТЭНы, либо особым образом размещается спираль. С одной стороны вставлен мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выбрасывается в помещение.

Такие электроприборы действительно быстро нагревают помещения разной площади. Все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Отрицательный момент только один – это большой расход энергии и быстрое высыхание воздуха. При использовании в жилом помещении следует поставить рядом открытую емкость с водой для увлажнения воздуха.

Тепловая пушка своими руками часто изготавливается гаражными умельцами для обогрева этих помещений зимой.

Дизельная тепловая пушка своими руками

Если вам нужно сделать дизельную тепловую пушку, то вы должны понимать принцип работы этого агрегата: при сжигании дизельного топлива выдувается теплый воздух и продукты сгорания.
Этот тип тепловой пушки состоит из двух корпусов. Нижняя часть корпуса — это топливный бак, он должен быть изготовлен из какого-либо материала, обладающего низкой теплопроводностью . Также рекомендуется укладка дополнительного теплоизоляционного слоя. Далее над топливным баком на высоте 15-20 сантиметров расположен корпус пушки . Материалом исполнения может быть стальная труба или труба из другого металла с утолщенными стенками. Процесс изготовления состоит из следующих этапов:

Внутри трубы устанавливаются и закрепляются электродвигатель с вентилятором, топливный насос с форсункой и камера сгорания.
Концы трубы закрыты решетками.
Между корпусом пистолета и топливным баком находится трубка с фильтром, проходя через которую, топливо поступает в форсунку и воспламеняется.
Камера сгорания представляет собой трубу в половину диаметра, прочно закрепленную в центре корпуса. Он имеет вертикальный выход – именно оттуда будут удаляться продукты горения.

Эта тепловая пушка уже для более продвинутых «пользователей».

Самодельная дизельная пушка

Агрегат, работающий на дизеле и дизельном топливе, можно не только приобрести в магазине спецтехники, но и изготовить своими руками.

Важно знать, что сборка этого устройства — довольно сложный процесс. Он доступен только опытным домашним мастерам, умеющим обращаться со сварочным аппаратом и другим сложным оборудованием.

Схема, представленная на рисунке, не является единственно возможным вариантом конструкции тепловой пушки. Расположение компонентов может варьироваться исходя из удобства использования (+)

Решившись на собственное создание дизельной тепловой пушки, в первую очередь займитесь выбором конструкции модели. Устройства с непрямым нагревом обладают лучшими техническими характеристиками, но их гораздо сложнее собрать, чем устройства с открытым источником тепла.

Основные элементы конструкции

Чтобы сделать дизельное устройство своими руками, необходимо позаботиться о трех составляющих, каждая из которых представляет собой самостоятельную конструкцию.

К ним относятся:

Корпус (кожух) устройство, для которого требуется толстый лист металла или толстостенная труба.
Камера сгорания — оцинкованная или другая толстостенная огнеупорная труба, диаметр которой вдвое меньше диаметра кожуха.
Топливный бак с насосом и фильтром. Этот элемент, обычно расположенный в нижней части корпуса, выполнен из огнеупорного материала, который желательно дополнительно покрыть теплоизолятором.

Вам также понадобится вентилятор с крыльчаткой, с желаемой мощностью 220 Вт. Такая деталь необходима для создания воздушного потока, который, обтекая нагретую камеру сгорания, будет выходить наружу.

Для установки тепловой пушки можно использовать готовые комплектующие или обойтись подручным материалом. В первом случае стоимость самодельного устройства будет выше, но его качество будет приближено к заводскому.

Инструкция по сборке

Перед началом сборки дизельной пушки необходимо подготовить все приспособления и материалы, а затем внимательно осмотреть их на наличие возможных дефектов.

Корпус устройства изготавливается из трубы или листа металла (в последнем случае он должен быть свернут в трубу и соединить края). Внутри него через отверстие в корпусе монтируется вентилятор, с помощью которого воздух из помещения будет нагнетаться внутрь устройства.

Все операции по сборке дизельной тепловой пушки выполняются в строго определенной последовательности. Особое внимание следует уделить качеству швов, креплений и стыков во избежание утечек топлива.

Строго в центральной части корпуса установлена и закреплена камера сгорания, на конце которой закреплена форсунка. Элемент запаивается с двух сторон, при этом в нем необходимо сделать два технологических отверстия: одно для дымохода, другое для патрубка.

Для комфортного использования и пожарной безопасности желательно в камеру сгорания вмонтировать пьезорозжиг. Для этого подойдет заводской вариант, который можно приобрести в специализированном магазине.

Топливный бак необходимого размера и емкости расположен под корпусом. Топливный насос высокого давления и фильтр тонкой очистки топлива должны быть закреплены в присоединенном пространстве.

С помощью диммера подключите вентилятор к бытовой электросети. Этот элемент позволяет регулировать температуру нагретого воздуха без увеличения расхода топлива.

Также необходимо приварить трубу дымохода к камере сгорания, куда будут выводиться продукты сгорания.

При проектировании дизельного отопительного устройства следует учитывать, что расстояние между топливным баком и горелкой с баком должно превышать 15-20 миллиметров.

В конце необходимо закрыть торцы устройства толстой металлической сеткой (можно в два слоя). Это необходимо для обеспечения безопасности, так как температура воздушной массы на выходе может превышать 250 градусов.

Все соединения необходимо выполнять крайне аккуратно, не допуская протечек, последствия которых могут быть фатальными. Прежде чем залить солярку в предназначенный для него бак, важно хорошо проверить все узлы устройства. Если вы не уверены в своих знаниях, лучше воспользоваться помощью специалиста.

Самодельная дизельная тепловая пушка – эффективный способ прогреть гараж в холодное время года. Важно следить за тем, чтобы нагревательные элементы не соприкасались с замерзшими деталями машины.

Преимуществом самодельных термодизельных пушек является их дешевизна, в то же время их технические характеристики и удобство эксплуатации уступают моделям заводской сборки.

Еще одним недостатком таких самоделок является сложность определения мощности самодельной тепловой пушки, из-за чего прибор может недостаточно или слишком сильно обогревать помещение.

Масленка

Некоторые гаражные умельцы изготавливают устройства на отработанном масле своими руками, но зачем изобретать велосипед, когда есть заводские настройки, допущенные к использованию в любых помещениях. Они работают на любых гидравлических или моторных отходах, которые можно купить недорого.

Тепловая пушка на отработанном масле, сделанная мастером из гаража, будет намного дешевле, но как насчет безопасности? Кто ответит, если что-то случится с установкой, работающей на добыче нефти? В заводском варианте все продукты сгорания выводятся через патрубок наружу, а в самодельном агрегате масло часто сгорает в грязном стакане от направленной на него паяльной лампы. Заводской вариант имеет КПД 100% и сгорание масла не нарушает экологию помещения, чего нельзя сказать о кустарном производстве.

Основные характеристики

Качественно сделанные обогреватели долговечны, надежны и долговечны. Корпус устройства должен быть устойчив к механическим ударам, коррозии и резким перепадам температур. Кроме того, все детали тепловой пушки не должны бояться повышенной влажности, особенно при использовании в таких помещениях, как теплицы и парники. Необходимо учитывать, что устройство должно быть легким для удобства транспортировки и перемещения. Настоятельно рекомендуется использовать тепловые пушки в помещениях с качественной и надежной системой вентиляции или возможностью периодического проветривания всего помещения.

Электрическая пушка

Перед тем, как приступить к изготовлению, составляется подробная электрическая схема устройства, собираются все узлы.

Схема электрофена

Для изготовления термофена своими руками потребуются следующие материалы:

Асбест — цинковая трубка большого диаметра для входа вентилятора. Некоторые предпочитают делать корпус из оцинкованного металла толщиной не менее 1 м, да и в целом самодельное устройство получается более мобильным.
Электродвигатель и крыльчатка для сборки вентилятора — можно приобрести в магазинах или собрать из подручных материалов, например использовать старый вентилятор и двигатель от пылесоса.
Нагревательные элементы можно изготовить из специальной проволоки, намотав ее на электрод. У вас получится спираль, как для электроплиты, только нужно произвести предварительные расчеты, иначе такая пушка может вырубить свет на всей площади.
Приобрести или подобрать керамические изоляторы, медный провод сечением не менее 2 мм, предохранители на 24 А, соединительный провод с вилкой и прочие мелочи.

Только после этого начинаем собирать электрическую часть по составленной ранее схеме. Собирается электрическая тепловая пушка следующим образом:

подготавливаем корпус и опору с изолирующей подкладкой;
протягиваем спираль в виде звезды и закрепляем внутри корпуса, либо устанавливаем ТЭНы по центру трубы;
подключаем силовые провода к клеммам;
чиним вентилятор, подводим проводку;
устанавливаем защитные решетки с обеих сторон корпуса;
монтируем блок управления и подключаем к нему всю проводку;
устанавливаем провод, соединяющий устройство с сетью.

насадок Архив — Master Appliance Industrial Heat Guns

Приложения:

Откройте для себя эти 8 профессиональных применений

3 октября 2019 г.

Пропановые горелки — чрезвычайно универсальный инструмент для профессионалов в самых разных областях, независимо от того, работаете ли вы в крупной фирме или…

Что такое сварка пластика?

3 октября 2019 г.

Сварка пластика — это метод соединения кусков пластика вместе с использованием термопластичного материала, который может размягчиться и создать надежное…

Когда использовать нагреватель

3 октября 2019 г.

Тепловая пушка может облегчить и ускорить выполнение многих задач, но есть способы сделать этот инструмент еще более полезным. Приспособления портные…

Что использовать тепло

3 октября 2019 г.

Тепло — ценный ресурс, необходимый для выполнения многих задач. Портативный тепловентилятор идеально подходит для работы над проектами…

Что можно сделать с

19 сентября 2019 г.

Паяльник обычно используется для соединения электрических проводов или других компонентов вместе, но его также можно использовать для различных задач, ограниченных…

Температура термофена для 5

19 сентября 2019 г.

Ваш тепловой пистолет может быть одним из самых универсальных инструментов в вашей мастерской, но знаете ли вы, какую температуру использовать для многих проектов, которые вы можете выполнить?

Как установить виниловый сайдинг

5 сентября 2019 г.

Виниловый сайдинг является популярным выбором для жилищного строительства, потому что он не нуждается в покраске или уходе, а также стоит меньше, чем

евро.

Новый процесс отверждения полимеров

5 сентября 2019 г.

Процесс отверждения имеет важное значение для производства полимеров и композитов. Этот процесс требует нескольких длительных и энергозатратных операций…

Температура термофена для 5

10 июля 2019 г.

Тепловая пушка может помочь вам выполнить множество задач, но температура будет играть важную роль в успешности ваших проектов. Определенный приятель…

4 жала для пайки схемы

23 мая 2019 г.

Печатные платы являются важным элементом в мире электроники «сделай сам». Обучение пайке печатных плат может показаться пугающим …

Насколько горяча жара

18 апреля 2019 г.

Тепловые пушки — это мощные инструменты, которые могут упростить, ускорить и сделать выполнение многих задач более безопасным. Однако перед включением тепловой пушки необходимо …

3 вида автомобильного тепла

20 марта 2019 г.

Автомобильная тепловая пушка — невероятно универсальный инструмент, который может принести пользу любому владельцу автомастерской. Они могут значительно облегчить определенные задачи…

Нарушения общепринятых методов электромонтажа

11 марта 2019 г.

При правильном обращении электричество питает города и промышленность. Но при неправильном управлении он может стать очень опасным. По этой причине…

5 лучших приложений

5 марта 2019 г.

Если и существует универсальный инструмент, которым могут воспользоваться подрядчики, мастера по кузовному ремонту, любители и домовладельцы, то это…

Рынок оклейки автомобилей на

15 мая 2018 г.

Оклейка автомобилей предлагает автовладельцам уникальный способ индивидуализировать свои автомобили, будь то для личного стиля или для продвижения своего бизнеса. А не…

Качества, которые нужно искать в

10 мая 2018 г.

Выбирая между различными термоусадочными соединителями, важно понимать, что делает прочный, долговечный и эффек…

Как безопасно подключить электрический

29 марта 2018 г.

Соединение электрических проводов является базовым навыком, которым должны овладеть многие люди, работающие с автомобилями, лодками или машиностроением…

Советы по продвижению вашего винила

27 марта 2018 г.

Создание бизнеса любого рода требует времени, продуманной стратегии и тяжелой работы. Для бизнес-лидеров в индустрии виниловой пленки это особенно…

Как согнуть трубу ПВХ

15 марта 2018 г.

Благодаря своей прочности, устойчивости к влаге и электричеству, а также низкой стоимости, трубы из ПВХ являются широко используемым материалом во многих областях. …

Зачем нужен теплогенератор

13 марта 2018 г.

Автомобильные оклейки — популярная ниша, независимо от того, используется ли она в эстетических целях или в тяжелых условиях. В любом случае, долговечность и безупречны…

Советы по использованию нагревателя

9 марта 2018 г.

С течением времени вещи, которыми мы владеем, в конце концов начинают стареть из-за износа, который возникает при многократном использовании….

Как обеспечить хороший

9 марта, 2018

Если и есть что-то общее, что есть почти у каждого бизнеса, так это необходимость обеспечить удовлетворительное качество обслуживания клиентов. Будь то…

Использование тепловой пушки на

22 февраля 2018 г.

С наступлением зимы владельцам домов в районах страны, где наблюдаются отрицательные температуры, приходится рисковать неудобным и потенциальным…

3 вещи, которые нужно знать о

13 февраля 2018 г.

Если вы завернули одну, вы завернули их все, верно? Подумайте еще раз. В процессе нанесения виниловой пленки на автомобили, лодки и…

Передовой опыт по технике безопасности при работе с тепловым феном

8 февраля 2018 г.

Электрические, тепловые травмы и травмы, вызванные неправильным использованием, являются обычным явлением в промышленных условиях, где регулярно используется опасное оборудование. Дополнение…

Паяльники бывают не только для

6 февраля 2018 г.

Пайка — это процесс соединения двух частей материала с использованием припоя и высокого уровня нагрева. Его основная функция заключается в…

Основы сварки пластмасс

1 февраля 2018 г.

С тех пор, как в середине 20-го века началась коммерциализация пластмасс, пластмассы стали неотъемлемой частью нашей повседневной жизни.&n…

Почему сейчас правильный

31 января 2018 г.

Специалисты по индивидуальной упаковке следят за тенденциями в отрасли, чтобы найти вдохновение для новых дизайнов и материалов для своей работы. Один рынок упаковка…

Лодочная индустрия предлагает

растущих

30 января 2018 г.

Национальная ассоциация производителей морских судов сообщила, что продажи моторных лодок, как ожидается, увеличатся на шесть процентов в 2017 году, в то время…0003

4 шага к ремонту

25 января 2018 г.

Ваш кондиционер должен эффективно охлаждать ваш офис или дом. Но есть такое понятие, как слишком холодный — обледенелый блок кондиционера…

3 ситуации, которые требуют

25 января 2018 г.

Каждый менеджер или владелец автомагазина знает, как важно иметь правильные инструменты для работы. Пока вам нужны лучшие инструменты для автосервиса…

Отверждайте эпоксидные смолы нагреванием для

18 января 2018 г.

Эпоксидные смолы — невероятно универсальные клеи. Их можно использовать во всем: от плитки для пола в ванной до производства самолетов. …

Как подготовить дом к зиме

18 января 2018 г.

Наступила зима, а это значит, что многие домовладельцы уже успели защитить свои дома от холодного бриза и снежной бури…

Удаление краски при нагревании

28 июля 2017 г.

В какой-то момент времени, возможно, через несколько лет, краски, грунтовки и герметики на физических конструкциях начинают разрушаться. ..

Как термоусадочную трубку

28 июля 2017 г.

Термоусадочная трубка — это простой и экономичный процесс, который позволяет защитить важную электропроводку, упорядочить кабели по цвету …

Заржавевшие болты легко

14 декабря 2016 г.

Ржавые болты — это вызов, с какой стороны на это ни посмотри. Их сложно перевернуть, тем более полностью удалить или заменить…

Как отремонтировать помятый

14 декабря 2016 г.

Многие водители в какой-то момент попадут в небольшой изгиб крыла. Часто такие препирательства связаны с незначительными повреждениями автомобиля, а с большими. ..

Как согнуть трубу ПВХ

14 декабря 2016 г.

Поливинилхлорид, или ПВХ, был любимым выбором среди подрядчиков и домашних ремонтников с момента его появления на рынке.

Как правильно выбрать

18 ноября 2016 г.

Ищете универсальный, многофункциональный инструмент, который легко удаляет краску, сваривает пластик и даже ремонтирует вмятины? Тепловая пушка от Master Applian…

Замена неисправного конденсатора на
