Подключение тепловентилятора: инструкция с фото

На сегодняшний день многие люди используют тепловентиляторы. Обычно их используют для обогрева частного дома или гаража. Подключение тепловентилятора легко можно выполнить своими руками. Эти устройства способны обогревать помещение с помощью электричества или потока горячей воды.

Подключение тепловентилятора водяного является более экономичным. В нашей статье вы узнаете подробную информацию о том, как подключить тепловентилятор своими руками.

Подключение тепловентилятора

Если мощность вашего устройства не будет превышать 6 кВт, тогда выполнить подключение тепловентилятора можно к однофазной сети. Единственным моментом, который вам необходимо учесть является определение сечения кабеля. Схема подключения тепловентилятора к сети 220 Вольт выглядит следующим образом:

Если мощность будет превышать 6 кВт, тогда вам необходимо будет использовать трехфазную проводку. В этом случае подключить провода вам нужно в следующем виде:

Как видите, схема подключения тепловентилятора на 380 Вольт не имеет особых отличий от стандартного варианта. Вам также следует помнить, что нулевой проводник следует подсоединять не всегда. Обычно просмотреть выполнение этого момента можно в инструкции тепловентилятора. Если вам интересно можете прочесть про обогрев водопроводных труб кабелем.

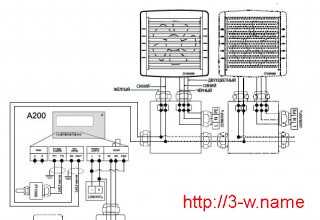

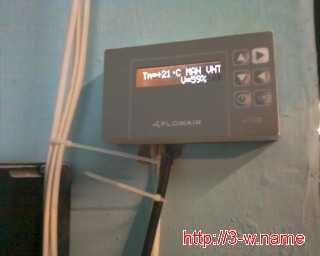

Подключение тепловентилятора с программируемой системой

Подключение тепловентилятора своими руками можно выполнить с помощью программируемой системы от отопления. Для этого вам потребуется добавить термостат, контролер и двухходовой клапан с сервоприводом. Если вы планируете поступить этим образом, тогда ваш проект будет выглядеть так:

  1. Двухходовой клапан с сервоприводом. Основной задачей этого элемента является перекрытие подачи теплоносителя по команде.
  2. Термостат. Это устройство будет использоваться для регулировки температуры в помещении.
  3. Пятиступенчатый регулятор вращения.
  4. Двигатель на вентиляторе.

Если вы решите подключить тепловентилятор с помощью этой схемы, тогда получите экономическую и безопасную систему. Схема подключения тепловентилятора с водяным источником тепла к системе отопления является последним способом подсоединения. Отопление дачи можно выполнить с помощью тепловентилятора.

Как видите, схема является простой. Для того чтобы вы смогли в ней разобраться мы предоставили вашему вниманию пояснения к этому проекту:

  1. Здесь представлен водяной обогреватель.
  2. Двухходовой клапан.
  3. Клапан для спуска воздуха с системы в любой момент.
  4. Запорная арматура.
  5. Фильтр, который выполняет грубую очистку.
  6. Циркуляционный насос.
  7. Электрический котел.

Это были основные моменты установки тепловентилятора. Теперь вы можете просмотреть варианты монтажа тепловентилятора в интерьере.

Читайте: экономное отопление гаража электричеством.

vse-elektrichestvo.ru

Установка и подключение инфракрасного обогревателя через терморегулятор

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

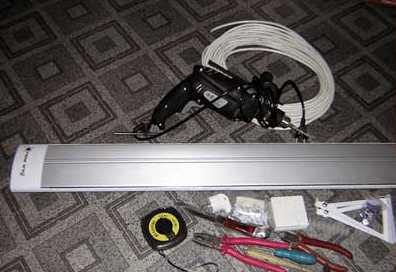

Необходимые инструменты и материалы



Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

  1. Дрель либо шуруповерт (засверливать отверстия под крепления).
  2. Пассатижи (для укорачивания проводов).
  3. Индикаторная отвертка (определять фазу и ноль).
  4. Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
  5. Простой карандаш и строительная рулетка (отмечать места крепления на стене).


Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:

  1. Разборная электрическая вилка.
  2. Трехжильный медный кабель, сечением 2,5 мм.кв.
  3. Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.


Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

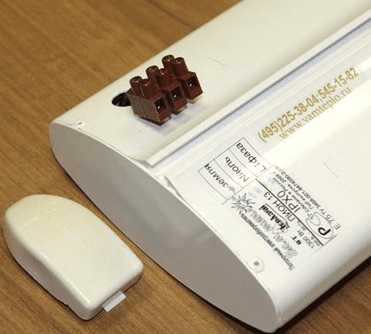

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:


Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

  • На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

  • Дизайн ИК-обогревателей может быть различным. Строгие белые агрегаты не обязательно приобретать. К примеру, если отделка стен осуществилась деревянной вагонкой, рекомендуем покупать изделие с цветом корпуса «под дерево», который идеально впишется в интерьер сауны и деревянного балкона. Для ванной комнаты может подойти и классический белый корпус, главное правильно его разместить на стене.
  • Если в Вашем доме нет централизованной системы отопления, то не нужно самостоятельно подключать радиаторы и устанавливать электрический котел. Гораздо лучше прогревают помещение именно ИК-обогреватели, т.к. теплый воздух направляется сверху вниз, а не наоборот (как при конвекционном отоплении). На картинке Вы можете наглядно увидеть принцип работы обеих систем в помещении:

Также читают:

samelectrik.ru

Ремонт тепловой пушки своими руками

Уважаемые посетители!!!

Для обогрева различных помещений и поддержания необходимой температуры, перед нами ставится вопрос:  Какой именно нужно приобрести тепловентилятор?

— И к такому вопросу нам необходимо подходить разумно  и  экономно.

Экономно — с учетом расхода электрической энергии.    Разумно — с точки зрения выбора данного товара \тепловентилятора\.

Как подобрать тепловентилятор

В настоящее время мы просто бываем в растерянности перед таким выбором, так как в продаже имеется широкий ассортимент:

  • различного исполнения \дизайна\;
  • различных типов \модификаций\

и мощностей тепловентиляторов.

Так какой же нам необходимо приобрести тепловентилятор?:

  • ИРИТ  IR — 604,  мощность 1000\2000 Вт;
  • Delta  В — 801 — 1,  2000 Вт;
  • WATT  WCH — 1500,  1500 Вт;
  • First  TZ — Fh4,  2000 Вт

и так далее.

Полагал бы, что здесь должны учитываться следующие условия  при приобретении:

  1. площадь помещения;
  2. время обогрева помещения с последующим поддержанием необходимой температуры воздуха;
  3. тип помещения.

Учитывая типы:

  • тепличного;
  • складского;
  • офисного;
  • торгового;
  • бытового

— помещений,  при приобретении,  не следует пренебрегать в консультативном подходе  такого решения вопроса.  Здесь подразумевается совет самого продавца -консультанта в выборе обогревателя.

Чтобы успешно проводить  ремонт по устранению неисправностей тепловентиляторов,  нужно знать, — как устроены данные обогреватели.

Как сама электрическая схема,  так и отдельные ее элементы входящие в схему, — не требуют в своем понимании больших познаний в электротехнике.

Суть здесь в чем заключается? —   Суть заключается в  самом значении  сопротивления  тепловентилятора.

Из раздела по электротехнике   нам  известно,  что чем меньше  сопротивление  как  для электрической цепи  в целом,  так в частности и для  тенов  \ нагревателей \, — будет соответственно приниматься большее значение силы тока.

Выражаясь более упрощенно, — чем меньше сопротивление какого либо тэна, спирали накала тепловентилятора — тем больше будет степень нагрева.

Конечно же, тепловентиляторы  имеют  свое допустимое значение   сопротивления.   Рассмотрим электрическую схему тепловентиляторов, предназначенных для подключения к двухпроводной однофазной сети.

Как правило, для безопасного пользования тепловентиляторами, — должно учитываться и  их заземление, то есть сочетание заземляющего устройства с металлическим корпусом тепловентилятора.

 Читаем схему:

Электрическая схема тепловентилятора

рис.1

Данная электрическая схема \рис.1\   тепловентилятора  состоит  из:

  • переключателя \SA1\;
  • двух термостатов \SK1, SK2\;
  • электродвигателя \M1\;
  • нагревателя \EK1\.

Электродвигатель в электрической цепи  и  является электрическим вентилятором, которым создается нагнетание воздуха на нагреватель.

Нагреватель EK1  может из себя представлять обыкновенную электрическую спираль накала изготовленную из нихрома.

Термостатом SK2 обеспечивается заданный режим нагрева нагревателя EK1 \для данной схемы, от 5 до 40 градусов по Цельсию\.   Так же обеспечивается своевременное отключение по достижению установленного режима температуры нагрева нагревателя.

Включение и отключение  нагревателя  здесь происходит за счет нагревания и остывания  биметаллической пластины термостата, представляющего из себя — контакты выключателя.

В схеме указано соединение провода заземления с металлическим корпусом тепловентилятора.    Соединение электродвигателя \вентилятора\ и нагревателя EK1, —  в электрической схеме параллельное.

SA1,  SK1,  SK2, — в схеме имеют последовательное соединение.   Электрическая цепь для данной схемы  замыкается на электродвигателе и нагревателе.

Причины неисправности тепловой пушки

Возможными причинами неисправности тепловентилятора могут быть:

  • окисление либо подгорание контактов \SA1,  SK1,  SK2\;
  • перегорание медного провода в обмотке статора электродвигателя;
  • перегорание спирали накала нагревателя;
  • перегорание провода в соединении со штепсельной вилкой;
  • перегорание провода в контактном соединении с нагревателем;
  • механическое повреждение  провода в сетевом кабеле

и другие причины.

Рассмотрим следующую схему, схему  трехфазного тепловентилятора ТВК   6\12;   9\12.

трехфазный тепловентилятор  ТВК 6\12;  9\12

Схема трехфазного тепловентилятора

Трехфазный тепловентилятор состоит из трех нагревателей \ЕК1, ЕК2, ЕК3\.  Две фазы \L2,  L3\ через контактор соединены с нагревателями \ЕК2,ЕК3\.

Фаза L1  через дисковый термостат SK1 соединена с переключателем SA1.

От переключателя как видно по схеме, имеется два ответвления от фазы L1.   Одно ответвление фазного тока L1  через переключатель SA1 поступает на контактное соединение с электродвигателем.

Другое ответвление фазного тока L1 соединено с контактором КМ1,  далее фаза L1 имеет соединение с первым нагревателем ЕК1.

Нейтраль \нулевой провод\ так же имеет два ответвления.  Одно ответвление нулевого провода соединено с электродвигателем, то есть электродвигатель соединен к внешнему источнику напряжения 220В \фаза L1 и нейтраль\.

Другое ответвление нейтрали через контактор соединено с переключателем.  Иными словами, замыканием контактов переключателя, можно управлять режимом работы нагревателей.

Электродвигатель, как показано по схеме, имеет электрическое соединение с корпусом \массой\, — так же как и сам корпус тепловентилятора, а именно, корпус электродвигателя и корпус тепловентилятора соединены с заземлением.

Считаю, что здесь не столь важно научиться излагать все имеющиеся  соединения для данной электрической схемы.  Достаточно просто внимательно прослеживать отдельные ее участки.

Как отремонтировать бытовой тепловентилятор

Принцип работы бытового тепловентилятора такой же, что и у тепловой пушки, обогревающей к примеру,  складское либо какое нибудь другое помещение.

Чтобы провести диагностику схемы тепловентилятора  для отдельных участков электрической цепи,   отдельных элементов,  состоящих в электрической схеме,  необходимо разобрать данный обогревающий электроприбор.

  Для разборки тепло вентилятора понадобится отвертка под соответствующую головку  шурупа.    При подобном диагностировании понадобится:

  • пробник либо индикаторная отвертка \с элементами питания\;
  • прибор Мультиметр либо Омметр.

Диагностику как для отдельных участков электрической цепи так и для отдельных  элементов  состоящих в электрической схеме тепловентилятора, — можно провести пробником.    В настоящее время имеется  в продаже широкий ассортимент  различных пробников, к примеру в своей практике я пользуюсь пробником «Navigator  NTP — E», так как мне он необходим для работ еще и  по  электрической части.

Прибор Омметр необходим после всех выполненных электрических соединений,  потому что перед  подключением  тепловентилятора к розетке — нужно проверить обогревающий электроприбор на сопротивление.

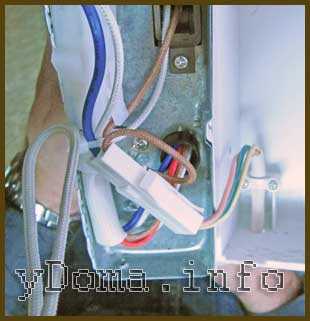

   После снятия крышки,  обращаем свое внимание  на предохранители, состоящие в электрической схеме.    Обычно в тепловентиляторах перегорает плавкий предохранитель.



На фотоснимке мы можем наблюдать предохранители с обозначением  указывающих стрелок:

  • синяя стрелка — плавкий предохранитель;
  • желтая стрелка — предохранитель, срабатывающий при перегреве.

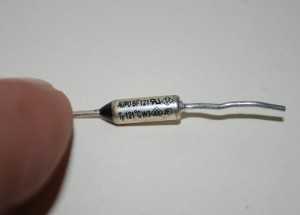

 На данном фотоснимке показано изображение плавкого предохранителя с номинальным допустимым значением температуры нагрева — 121 градус по Цельсию.

ТЭН  тепло вентилятора,  как наглядно видно на фотоснимке — выполнен в виде спирали, в качестве материала используется нихром.

При замене ТЭНа  учитывается:

  • сопротивление ТЭНа;
  • мощность ТЭНа.

Диагностика для электрической схемы электродвигателя тепло вентилятора проводится с учетом измерения сопротивления:

  • обмоток статора;
  • обмоток ротора

и подробную  информацию по диагностике электродвигателя Вы сможете найти в этом сайте.

На этом пока все.





zapiski-elektrika.ru

Схема подключения тепловентилятора

В наше время всё чаще для отопления складов, гаражей и теплиц применяются тепловентиляторы. Эти устройства осуществляют подогрев воздуха при помощи нагретого теплоносителя (воды или антифриза). Ниже будут представлены типовые схемы подключения жидкостного тепловентилятора к сети 220 Вольт.

Электрические схемы подключение тепловентиляторов VolcanoVR
Вентилятор VolcanoVR для облегчения монтажа оснащён клеммной колодкой, минимальное сечение жил проводов для VolcanoVR1: 3х1,5 мм2.

*Выполняя монтаж необходимо выполнить перемычку U1 – TK для защиты электродвигателя от перегрева.

Внимание! Подключение проводов к клеммной колодке необходимо выполнять с предварительно отпрессованными наконечниками.

Электрическая схема подключения тепловентилятора Volcano VR без автоматики
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. VolcanoVR
4. Термоконтакт – тепловая защита электродвигателя

Электрическая схема подключения VolcanoVR с регулятором скорости вращения
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя

Схема подключения автоматики для одного аппарата Volcano, с термостатом управляющим работой вентилятора и сервопривода клапана

1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Комнатный термостат

Схема подключения автоматики для двух и более Volcano, с термостатом управляющим работой вентилятора и сервопривода клапана
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Программируемый контролёр температуры
8. Термостат комнатный
9. Контактор модульный

Схема подключения автоматики TRANSRATE для нескольких Volcano, с термостатом управляющим только работой сервопривода
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Программируемый контролёр температуры
8. Термостат комнатный
9. Панель управления SCR 10

Схема подключения автоматикиTRANSRATE для нескольких Volcano, с термостатом управляющим работой вентилятора и сервопривода клапана
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Программируемый контролёр температуры
8. Термостат комнатный
9. Контактор модульный
10. Панель управления SCR 10

Схема подключения автоматики TRANSRATE для нескольких VOLKANO, где термостат (0 – 10V) управляет работой сервопривода клапана и вентилятора в функции температуры
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор TRANSRATE 3 – позволяющий изменять способ управления путём конфигурирования пинов в регуляторе TRANSRATE 3
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Питание 24V AC
8. Контактор модульный
9. Комнатный термостат, например KLR – E– 517 7805 (0 -10V)

И напоследок хотелось представить схему обвязки тепловентилятора VolcanoVR1 по воде
На схеме:
1. Тепловентилятор
2. Клапан с сервоприводом
3. Клапан спуска воздуха
4. Кран шаровой
5. Фильтр грубой очистки
6. Насос циркуляционный
7. Котёл

Как видите представленные выше схемы позволяют сделать управление отоплением полностью автоматическим.

Материалы, близкие по теме:

electromontaj-st.ru

Обогреватель электрический – схемы, ремонт своими руками

Любой обогреватель – масляный, инфракрасный или конвекционный, в независимости от его типа, вида и производителя, даже самый качественный и надежный, в любой момент может поломаться и потребуется его ремонт. Так и произошло с микатермическим обогревателем Bimatek Ph400, который принес мне знакомый. Обогреватель не грел, индикатор температуры не светился, хотя обогреватель проработал всего полгода и был еще на гарантии.

Кто сталкивался с ремонт бытовой техник, по гарантии знает, что это хлопотное дело. Нужно найти гарантийную мастерскую, отнести туда обогреватель, месяц ждать и потом потратить время, чтобы забрать отремонтированный. Не факт, что ремонт будет бесплатным. Если мастерская решит, что обогреватель вышел из строя по Вашей вине, то придется оплатить еще и услугу ремонта. Поэтому, если изделие, например обогреватель, простое, то есть смысл попробовать отремонтировать его своими руками. Как, оказалось, вышел из строя защитный термопредохранитель, но чтобы добраться до него, пришлось практически полностью разобрать обогреватель.

Внимание! Перед началом работы по осмотру и ремонту обогревателя необходимо его отключить от питающей сети, вынув сетевую вилку обогревателя из розетки.

Почему не греет обогреватель - поиск неисправности

Если вдруг обогреватель перестал работать и индикатор подключения к сети не светится, то в первую очередь необходимо проверить наличие питающего напряжения в электрической розетке. Мог сработать автомат защиты на входе электро проводки в квартиру, нарушится контакт в месте подключения проводов к розетке или выйти из строя сама электрическая розетка.

Проверить исправность розетки можно двумя способами, подключив к ней любой электроприбор, например настольную лампу или фен, что предпочтительней. Или подключить обогреватель к другой розетке. Если обогреватель начал греть значит, неисправна розетка.

Если дело в обогревателе, то вполне возможно он перегрелся, и сработала система его защиты от перегрева, или вилку в розетку вставили, но забыли включить выключатель на корпусе обогревателя или установить в нужное положение ручку регулятора температуры (при их наличии). Поэтому прежде чем делать выводы, необходимо проверить в каком положении находятся переключатели на и подождать, пока обогреватель остынет.

В случае если все проверки, не привели к успеху, значит, обогреватель вышел из строя, и требует ремонта.

Инструкция по ремонту электрического обогревателя

Ремонт любого электроприбора начинается с внешнего осмотра. Первым делом проверяется сетевая вилка. Она не должна иметь видимых механических повреждений, потемневшей пластмассы и трещин в корпусе. Штыри вилки должны быть прочно зафиксированы в корпусе и не иметь почернений. Токоподводящий шнур не должен иметь механических повреждений. Особенно внимательно нужно осмотреть место шнура, где он выходит из корпуса вилки. В этом месте шнуры часто перетираются.

Необходимо так же заглянуть через сетку или перфорацию вовнутрь корпуса обогревателя и убедиться, что в обозримом пространстве нет оборванных или подгоревших проводов, провода не подгорели в местах присоединения к разъемам и фиксации гайками, тепло нагревательные элементы (ТЭН или нихромовая спираль) не имеют механических повреждений.

Если внешний осмотр не позволил выявить очевидных дефектов, то для дальнейшего поиска причин отказа обогревателя понадобится измерительный прибор. Лучше всего для этих целей подойдет стрелочный тестер или мультиметр, включенный в режим измерения малого сопротивления.

Не разбирая обогреватель, с помощью тестера можно проверить исправность сетевого шнура в месте выхода из корпуса вилки. Для этого нужно переключатели обогревателя (при их наличии) установить в рабочее положение, щупы омметра подсоединить к штырям вилки (удобно с помощью зажима типа крокодил), и прижать шнур к корпусу вилки по линии его выхода из вилки, покачать из стороны в сторону. Если стрелка тестера или показания мультиметра, хоть на миг изменятся, значит, ремонт почти окончен. Останется только заменить вилку. Величина сопротивления нагревательного элемента составляет, в зависимости от мощности обогревателя, 10–150 Ом и при желании Вы можете ее точно рассчитать с помощью приведенного ниже онлайн калькулятора.

Электрические схемы обогревателей

На фотографии ниже, представлены пять стандартных, широко распространенных электрических схем обогревателей.

Схема №1 самая простая, представляет собой сетевую вилку со шнуром, который подсоединен к нагревательному элементу напрямую или через клеммную колодку с помощью резьбового соединения или накидных клемм. По такой схеме собран обогреватель типа Трамвайная печка. Для включения обогревателя, изготовленного по этой схеме достаточно вставить вилку в розетку.

Схема №2 отличается от предыдущей схемы установкой для удобства на корпусе электрического обогревателя выключателя. В результате при эксплуатации уже не требуется для включения или выключения обогревателя каждый раз вставлять и вынимать вилку из розетки.

Обогреватели, собранные по схеме №3, дополнены термопредохранителем, который разомкнет цепь питания обогревателя в случае его перегрева при падении на боковую сторону или если в нарушение правил эксплуатации на обогреватель положили для сушки вещи. В некоторых моделях дополнительно, последовательно с термопредохранителем устанавливают еще и датчик положения, отключающий обогреватель, в случае отклонения его положения от рабочего. Как правило, рабочее положение обогревателя является вертикальным.

В схеме №4 установлено два нагревательных элемента и дополнительный выключатель. Нагревательные элементы могут быть одинаковой мощности или разной. Такое схемное решение позволяет регулировать простым включением или выключением выключателей мощность обогревателя, тем самым регулировать выделяемое им тепло. Например, если в обогревателе установлены два нагревателя мощностью 1000 и 2000 ватт. Тогда при включении Вкл1 мощность составит 1 кВт, при выключении Вкл2, но включении Вкл1, мощность будет 2 кВт, а при включенных Вкл1 и Вкл2 уже 3 кВт.

Для удобства в некоторых видах обогревателей устанавливается галетный переключатель. При повороте ручки переключателя по часовой стрелке, с каждым щелчком мощность увеличивается на 1 кВт.

По схеме №5 изготавливают электрические обогреватели вида тепловентиляторы. В них дополнительно устанавливается электродвигатель с крыльчаткой. Для исключения перегрева нагревательных элементов, включить их, не включив вентилятор невозможно. Это обеспечивает установленный дополнительно включатель Вкл1. В тепловентиляторах в обязательном порядке устанавливается самовосстанавливающийся термопредохранитель для отключения нагревательных элементов в случае отказа вентилятора. Тепловентилятор можно использовать, если не включать нагревательные элементы, как обычный вентилятор для охлаждения в жаркую погоду.

В дорогих моделях электрообогревателей можно встретить регулятор температуры. При установке регулятором заданной температуры воздуха, при ее достижении, обогреватель выключится и включится только после снижения температуры воздуха ниже заданной величины.

В схеме электрообогревателя могут быть установлены индикаторы режимов работы на неоновых лампочках или светодиодах. В некоторых моделях устанавливают выключатели с подсветкой, в которых уже вмонтированы неоновые лампочки. Индикаторы непосредственного участия в работе обогревателя не принимают, а только сигнализируют о режиме его работы.

Как разобрать электрообогреватель

В случае если обогреватель перестал греть и внешний осмотр не позволил установить причину неисправности, то придется его для ремонта разобрать.

Рассмотрим последовательность ремонта на примере современного микатермического обогревателя Bimatek Ph400 (фотография в начале статьи), собранного по самой сложной из представленных выше электрических схем. Зная, как ремонтировать такой обогреватель, более простые можно будет отремонтировать без затруднений.

Начинать разбирать необходимо со стороны входа сетевого шнура. Обычно шнур входи в крышку с боковой стороны. Для снятия боковой крышки с обогревателя Bimatek Ph400 необходимо открутить все видимые винты, удерживающих крышку, и еще два потайных винта. Один из них закрыт декоративной заглушкой, которая находится ниже ручек управления.

Для извлечения заглушки необходимо лезвием отвертки или ножа поддеть заглушку со стороны фиксатора, и отвести фиксатор внутрь. Заглушка легко выйдет.

Откроется отверстие, в котором и находится винт бокового крепления крышки к основанию. Второй потайной вин был спрятан под липкой наклейкой, рядом с которой была еще одна наклейка желтого цвета с предупреждающей надписью «При повреждении пломбы гарантия недействительна!».

Так что если обогреватель еще на гарантийном обслуживании и Вы не уверены в своих силах при наличии возможности лучше все же обратиться с ремонтом по гарантии в сервисный центр.

Боковая крышка снята и теперь открылся доступ ко всем контактам органов управления и нагревательных элементов. Осталось только, с помощью тестера найти и заменить отказавшую деталь.

Поиск неисправности микатермического обогревателя

Первым делом нужно внимательно осмотреть все провода, места присоединения их к клеммам и разъемам. Если внешний осмотр не дал результата, то нужно переходить к проверке цепей с помощью тестера или мультиметра. Последовательность проверки элементов не имеет значения, но я всегда начинаю проверку деталей с токоподводящего провода.

Сетевой трехжильный шнур, заходит в боковую крышку, где зафиксирован прижимной пластиной двумя саморезами. Два конца проводов в изоляции синего и красного цвета оканчиваются двух контактным разъемом, а желто-зеленый, заземляющий проводник заканчивается лепестком, прикрученным винтом к металлическому основанию обогревателя. Желто-зеленый провод при поиске неисправности нас не интересует, так как он не принимает непосредственного участия в работе обогревателя, а служит только для защиты человека от поражения электрическим током.

Проверка сетевого шнура

Для проверки сетевого шнура необходимо сначала подготовить прибор, установив его переключатели в режим измерения сопротивления. Далее одним концом щупа прикоснуться к любому штырю вилки, а вторым по очереди коснуться концов зеленого и красного проводов. При прикосновении к одному из проводов прибор должен показать нулевое сопротивление. Далее прикасаются ко второму штырю вилки и проверяют второй провод. При этом желательно удерживая щупы шнур подергать и погнуть, сопротивление не должно изменяться и рано быть нулю.

Если сопротивление существенно больше нуля в результате неисправности вилки или перетершегося у ее основания шнура, то вилку следует заменить. Проверке и замене электрической вилки посвящена статья «Электрическая вилка».

Проверка переключателя режимов работы

Если сетевой шнур в порядке, то приступают к проверке переключателя режимов работы обогревателя.

Вывод переключателя, к которому подходит коричневый провод, является общим и на него подается питающее напряжение. Для проверки переключателя нужно установить его в положение III, при котором общий вывод должен быть соединен с остальными двумя выводами. Теперь достаточно измерять сопротивление между общим выводом и остальными двумя, оно должно быть равно нулю. Если переключатель установить в положение II, то средний контакт останется соединенным только с одним из двух остальных. В положении I, только с еще не проверенным контактом. В нулевом положении ни один контакт не должен соединяться с другим. Если переключатель в порядке, то нужно искать причину поломки обогревателя в другом месте.

Проверка работы биметаллического терморегулятора

Рядом с переключателем режимов установлен биметаллический терморегулятор. Принцип работы его основан на свойствах разных металлов, увеличиваться или уменьшаться в размерах при изменении температуры по-разному. Если соединить две пластинки из разных металлов в одно целое, то при изменении температуры полученная пластика начнет изгибаться. А если на такой пластинке установить электрический контакт, то благодаря изгибанию пластинки можно будет управлять температурой включения или выключения электроприборов в зависимости от температуры окружающей среды. С полезным свойством биметаллических пластинок ежедневно сталкивается каждый из нас. Например, электрочайник выключает биметаллическая пластинка, нагретая паром закипевшей воды.

Для проверки исправности терморегулятора, достаточно прикоснуться щупами мультиметра к его выводам и повернуть ручку от упора до упора в любую сторону. Практически во всем диапазоне вращения сопротивление терморегулятора должно быть равно нулю. Если это не так, то обычно достаточно почистить мелкой наждачной бумагой контакты, которые хорошо видны сбоку.

Если понадобится снять терморегулятор, например, для замены или ремонта то необходимо сначала снять регулировочную ручку. Она на оси держится за счет плотной посадки. Для снятия ручки необходимо аккуратно поддеть ее с двух сторон плоскими лезвиями отверток. Ручка с небольшим усилием снимется с оси.

Под ручкой находятся два винта. Достаточно их открутить и механизм терморегулятора освободится.

Проверка исправности нагревательных элементов

Настала очередь проверки нагревательных элементов, подключенных к переключателю и терморегулятору с помощью навесного шести контактного разъема.

Как выяснилось, микатермический нагревательный элемент составной и состоит из двух. Один имеет сопротивление 60 Ом, второй 100 Ом. Для проверки нагревательного элемента достаточно измерять сопротивление между красным, синим и коричневым проводами. Проверка показала исправность микатермического нагревателя.

Проверке нагревательных элементов электробытовых приборов посвящена статья сайта

ydoma.info

Подключение тепловентилятора к цепи управления. Отопление с нуля 6 часть.

Опубликовано: 05 января 2017 г.

  Итак, как подключить автоматику к водяному тепловентилятору отопления, как настроить и всё запустить – в сегодняшнем материале. Мы рассмотрим вариант, с подключением трёх тепловентиляторов, находящихся в разных помещениях, в одну цепь.

Что нам понадобиться для подключения тепловентиляторов?

  Прежде всего, нам нужно произвести замеры расстояний, от места установки командоконтроллера, ко всем тепловентиляторам. Учесть нужно то, что мы подводим две линии одновременно. Одна линия, кабель – для управления скоростью вращения вентилятора, включением и отключением (два провода, сечением 0.5 мм. - 2 х 0.5 мм.). Вторая линия, кабель (2 х 0.5 мм.) – для подключения выносных термосенсоров.

  Провод, лучше всего брать с запасом, потому что невозможно точно просчитать погонаж.

  Отмечу, что такая схема используется в нашем случае. Она может иметь другую конфигурацию, например, в комплекте с кранами с сервоприводом. Либо, можно устанавливать для каждого тепловентилятора свой командоконтроллер. Это даст возможность гибко настраивать работу тепловентилятора, под потребности каждого отдельного помещения.

  В нашем случае, командоконтроллер использовался один.

Работы по подключению тепловентиляторов

  Итак, прокладываем две линии кабеля цепи управления тепловентиляторами. Учитываем достаточную длину концов кабеля, чтобы удобно произвести подключения.

  В каждом помещении, где установлен тепловентилятор, нужно установить выносной термодатчик.

  Датчик должен быть установлен в том месте, где он не будет попадать под прямой поток нагретого тепловентилятором воздуха. В таком случае, он будет реагировать на температуру воздуха в помещении, а не потока нагретого воздуха.

Схема соединения термодатчиков не сложная. Все датчики последовательно подключаются в одну цепь.

  Цепь управления оборотами электродвигателей, подключается, в отличие от термодатчиков, параллельно.  Это даёт возможность управлять оборотами всех вентиляторов, через командоконтроллер.

  Электропитание самих тепловентиляторов, как и командоконтроллера, подводится непосредственно к каждому прибору отдельно.

  Итак, я думаю, нет никакого смысла описывать, как проложить электрокабель, поэтому перейду сразу к подключению приборов.

  Используемые модели тепловентиляторов (Veher EC-30), имеют такой тип двигателей (электронно - коммутируемые вентиляторы с технологией «Green Tech»), который позволяет регулировать обороты, не применяя трансформаторы. К тому же, они гораздо экономичнее. Поясняю для того, чтобы небыло вопросов, почему не используется то или иное оборудование.

  Так как, в схеме подключения, указанной в инструкции и по факту имелись различия, было принято решение, сначала собрать пробную цепь, с подключением одного тепловентилятора и командоконтроллера.

  Как видно на фото выше, кабель для подключения питания тепловентилятора, имеет немного большее количество проводов, чем показано на схеме в инструкции. Благо, что цвета проводов, всё-таки соответствовали инструкции.

  Подключаем к чёрному и синему проводам, два провода от сети питания в 220 В. Если есть заземляющая линия, то подключите двухцветный провод к ней.

  К синему и желтому проводу, цепи управления тепловентилятором, подключаем провод, как показано на фото ниже.

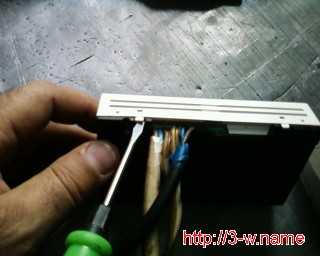

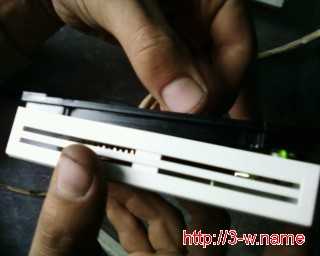

  Теперь нужно подключить нужные провода к контроллеру. Для этого нужно осторожно (с помощью плоской отвертки, например), поддеть фиксаторы корпуса контроллера и осторожно, медленно открыть крышку.

  Открывать нужно осторожно, чтобы не повредить шлейф, соединяющий кнопки управления с платой.

  Проводим подключение проводов, как указано в инструкции по подключению командоконтроллера. В соответствующие клемы подключаем питание, выносной термодатчик (не обязательно для одного тепловентилятора, т. к. контроллер имеет свой, встроеный), цепь управления.

  Выше, на фото, видно, как подключен выносной термодатчик.

  Подключаем к сети тепловентилятор и контроллер.

 И, свершилось! Контроллер показывает параметры, тепловентилятор запускается и начинает подачу воздуха.

  Всё, что остаётся теперь сделать, это по уже проверенной схеме, подключить вместо времянки, разводку по помещениям цепи управления и выносных датчиков. Аккуратно закрепляя провода, подключаем их к контроллеру, который предварительно закрепляем на стене, в выбранном нами ранее, удобном месте.

  Подключение автоматики лучше всего осуществлять на последнем этапе. Когда система отопления уже собрана, испытана и проверена на работоспособность. Так, мы сразу регулируем нужные параметры контроллера, и уверены, что на автоматику не попадёт вода (теплоноситель).

  В нашем случае так и было. Единственное, описание обвязки котла, я поменял местами с подключением тепловентиляторов.

  Как вы поняли, заключительный материал по этой теме, будет описание обвязки твердотопливного котла длительного горения.

Всего доброго, до встречи в новом материале. С вами был Владимир Войнаровский.

3-w.name

Ремонт тепловентилятора своими руками – причины поломок и их устранение

Место поломки

Наступает зима, и мы вспоминаем о нагревательных приборах, которые были убраны весной в кладовки и на антресоли, и которые забыли отнести в ремонт, потому что они в конце февраля просто перестали работать. То ли устали, то ли что-то в них перегорело. Идти в сервисный центр не хочется, потому что по таким пустякам тратить свое время нет смысла, а покупать новый – «жаба давит». Что делать? Можно попробовать разобраться в конструкции нагревательного элемента и провести ремонт самостоятельно. Рассмотрим это на примере одного устройства. Попробуем разобраться в вопросе, как отремонтировать тепловентилятор своими руками.

Скажем прямо, в настоящее время производители этого вида отопительных бытовых приборов выпускают достаточно большую модельную линейку. Но все они практически имеют одну и ту же схему и устройство. Схема тепловентилятора проста. В ней установлен небольшой мощности электродвигатель, на вал которого насажена крыльчатка. Впереди на корпус устанавливаются нагревательные элементы спиралевидного типа, по которым пропускается электрический ток. Спирали нагреваются и передают свое тепло воздуху, который гоняет через них вентиляторная крыльчатка. Чем сильнее нагреваются спирали, тем больше тепла отдается помещению.

Проводим ремонт

В первую очередь необходимо разобрать корпус прибора. Обычно он состоит из двух частей, которые между собой соединены маленькими винтами. Их-то и необходимо открутить, используя отвертку.

Теперь, когда корпус разобран, необходимо осмотреть внутренности прибора на предмет обгоревших проводов или отсоединенных частей или узлов. Если такое обнаружено, тогда сгоревшие провода лучше заменить новыми, отсоединившиеся части хорошо прикрепить стандартными способами. Здесь важно качество и гарантии, что этого больше не повторится.

Если и в этом случае тепловентилятор не заработал, то надо искать более сложную причину его поломки.

  • Если в процессе подключения вилки в розетку вентилятор даже не шелохнулся, не издал ни единого звука, то в первую очередь проверьте соединительный провод. Вдруг там образовался разрыв. Для этого вставьте вилку в розетку и пошевелите шнур, обычно место обрыва начинает контактировать и вентилятор может неожиданно заработать. Частенько в месте разрыва появляется искра и явно слышимый треск электрического тока. Поэтому совет – или замените шнур на новый, или сделайте разделку в месте обрыва и хорошо соедините провода с последующей изоляцией.
  • Нередко могут сгореть два предохранителя: один термический, второй от перегрева. Расположены они обычно рядом друг с другом. Каждый из них необходимо прозвонить тестером. Если контрольный прибор показывает, что через них проходит электрический ток, то причину поломки надо искать в другом месте. Если тестер показывает, что ток не проходит, то проводить ремонт двух предохранителей нельзя. Их надо обязательно менять. Кстати, если вышел из строя только термопредохранитель, то его можно заменить перемычкой из медной проволоки. Со вторым предохранителем так поступать не рекомендуется. Есть большая вероятность возгорания вентилятора. Так что даже и не думайте об этом. Стоят оба прибора копейки, а заменить их можно за пару минут, используя обычный паяльник.
  • Нередко сам вентилятор работает, воздух из нагревательного прибора выгоняется, а спирали не накаляются. То есть, агрегат работает, как обычный вентилятор. В этом случае нужно просто осмотреть спирали на предмет разрыва. Если такой обнаружен, то его можно отремонтировать, правильно соединив два конца проволоки. Для этого вам потребуется медная трубка, куда с двух сторон вставляются концы проволоки. Их предварительно надо выпрямить. Вставляете до упора, пока оба конца не столкнутся друг с другом. После этого обжимаете трубку, чтобы ее стенки зажали проволоку. Такое соединение самое надежное. Если вы просто перекрутите оба конца между собой, то через пару часов работы в этом же месте опять произойдет обрыв.
  • Есть модели тепловентиляторов, в которых нет спиральной части, а установлен специальный нагревательный элемент. Если он вышел из строя, то не стоит думать над тем, делать ремонт или нет. Его просто надо заменить.
  • Не работает группа включения и переключения режимов. Одна из самых распространенных видов поломок. Этот блок чаще всего является продукцией китайского производства, поэтому и быстро выходит из строя. Если сгорели наконечники, то их можно еще отремонтировать. Но если сгорел сам переключатель или терморегулятор, то только замена их на новые спасет ситуацию.

Сложная поломка

Механизм работы

И еще одна очень сложная поломка, которую своими руками отремонтировать будет очень непросто. Поэтому ее хотелось бы рассмотреть отдельно. Обычно она характеризуется десятисекундной работой прибора, после чего он сам вдруг выключается. Здесь две причины:

  • Первая – сгорел предохранитель, который расположен на первичной обмотке электродвигателя. Добраться до него будет непросто. Для этого вам придется разобрать движок и вытащить из него ротор. Проверяете предохранитель на проводимость. Если все нормально, значит, здесь сработала вторая причина. Если прибор перегорел, то его надо заменить или установить перемычку.
  • Вторая причина самая неприятная – сгорел электродвигатель. Не будем вдаваться в подробности, как провести его ремонт. Это будет сложно и недешево, поэтому есть смысл выбросить вентилятор в мусорное ведро и купить новый агрегат.

Вот такие причины обычно встречаются, когда ваш тепловентилятор перестает работать. Как видите, справиться с такими поломками будет несложно. Электрическая схема нагревательного бытового прибора проста, встречается она у всех бытовых приборов, так что если вы справились с ремонтом вентилятора, то осилите и другие агрегаты.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru
