Керамическая тепловая пушка: работа, виды, выбор

Мощным источником тепла является керамическая тепловая пушка. Она работает на электроэнергии аналогично тену. Подаваемая температура не слишком большого значения, но благодаря большому обмену воздуха помещение очень даже эффективно насыщается теплом. Самый оптимальный и доступный в эксплуатации является вариант электрического теплового аппарата.

Многие применяют столь удобный предмет для сезонного обогрева основного помещения или применяют для частичного пребывания в вспомогательных строениях типа гаража, дачи или хозяйственных построек.

Что такое тепловая пушка и где ее применяют?

Керамический воздухонагреватель

По большому счету пушка – это объемный воздухонагреватель, который достаточно широко применяют в быту для просушки обоев или штукатурки, погребов, гаражей, ангаров, помещений любого назначения, теплиц, хранилищ зерна. Переносной вариант доступно прихватить в поездку на отдых, чтобы создать зону отдыха со всем комфортом, даже на свежем воздухе. В быту самый популярный и пользующийся интересом вариант, это электрическая пушка 220Вт.

У данного оборудования множество положительных аспектов:

• Ускоренная система обогрева воздуха;
• Ступенчатый переключатель подачи воздушного потока;
• Керамический элемент накалывания, хранящий природную свежесть и чистоту воздуха;
• Режим вентиляции воздуха;
• Длительный режим применения;
• Удобная эргономичная ручка;
• Защита от излишнего нагрева, что защитит от возгорания;
• Современный дизайн;
• Малогабаритная, легкая;
• Доступность применения;
• Низкий шумовой фон;
• Безопасность и экологичность.

Обязательно подключать к электросети

Единственный недостаток – есть острая нужда в зоне запитки электрики. Без электричества ее не получится применить.

По какому алгоритму работает аппарат?

Керамическая тепловая пушка имеет отношение к полупромышленным или промышленным тепловым вентиляторам. Керамический нагревательный элемент обладает мощностью в 2 кВт. Сам аппарат имеет вид антикоррозийного корпуса из металла с режимом переключения подачи воздушного потока и жалюзи направления. С внутренней стороны емкости имеется электрический вентилятор и керамический элемент накалывания. У некоторых моделей встроены фильтры очистки воздушного потока при выходе.

Способ действия представленного агрегата содержится в дальнейших действиях:

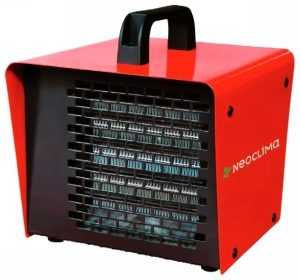

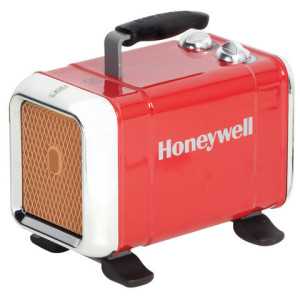

Тепловая пушка из керамики

• Ток попадает в отсек питания керамического элемента, около него идет нагрев воздуха, а далее при помощи вентилятора воздух вырывается за пределы пушки.
• Некоторые модельные варианты на своих корпусных основах обладают регулируемыми жалюзями, применяя которые можно плавно корректировать воздушную подачу, решая намеченные задачи.
• Многие производители, беспокоясь о безопасности, оснащают электрические устройства приспособлениями для защитных функций двигателя, чтобы избежать возможного перегрева, также присутствует дополнительная функция — переключение на режимы летнего и зимнего использования, что дает эффективное распределение напряжения на установку. Также имеют место пушки струезащитного исполнения для мест с чрезмерно увеличенной влажностью и опасностью возгорания.

Виды данных обогревателей

Данные приборы представлены в двух видах:

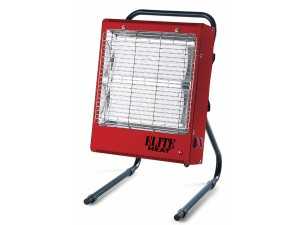

Мобильная тепловая пушка

1. Переносная пушка. Используется с целью сезонного или местного отопления помещений. К примеру, мастерские, гаражные ангары или стройплощадки. Мощность данных электрических приспособлений варьируется в рамках 3 – 30 кВт. Они оснащены антикоррозийным металлическим корпусом и дополнительно предохранены от механических случайных вмешательств. Прибор может иметь настенный фиксатор и для присоединения дополнительных электроприборов розетку.
2. Стационарные пушки. Это бюджетный вариант придания тепла помещению. Они мощные и простые в монтаже, обладают температурными режимами и встроенной автоматикой.

Стоит ли данный прибор создавать самостоятельно?

Это обычный электронагреватель с керамическим нагревательным элементом. Он не только нагревает воздух, но и выталкивает его. Поэтому человек, который соображает в данном деле, не утруднится с таким рукоделием, стоит только запастись всеми комплектующими.

Вроде бы если прикинуть все «за» и «против», то это приличная экономия. Но если более детально все рассмотреть, то самодельная керамическая электропушка — опасный нагреватель, особенно если его собираются применять длительное время без отдыха. Наиболее безобидное происшествие – это скачок энергии и пушка выйдет из рабочего состояния, но могут приключиться и намного печальнее события.

Помимо всех опасностей самодельный аппарат пересушит воздух в помещении.

Выбор тепловой пушки

Рынок керамических тепловых пушек пестреет множеством производителей, и здесь потребитель озадачивается главным: как правильно сделать выбор, чтобы не возникало сожалений в дальнейшем?

Агрегаты от разных производителей обладают и разными техническими показателями:

• Разнообразной формы корпуса: цилиндр, прямоугольник.
• Разного рода покрытие корпуса.
• Скорость подачи воздуха, что играет далеко не последнюю роль.
• Удельная мощность керамического элемента накалывания и показатель электрического напряжения.
• Важно присутствие регулировки мощности нагревательного элемента в виде плавного или ступенчатого переключателя.
• Скорость вращения вентилятора.

Важный этап – покупка

Что можно учесть из всего перечисленного в момент приобретения пушки:

• Обязательное изучение технических данных.
• Присутствие в составе комплектации термостата и терморегулятора.
• Система защиты от перегрева.
• Самое главное не поскупиться и приобрести пушку с керамическим элементом, который сохранит в вашем помещении влажность воздуха.
• Приобретать оборудование исключительно в магазинах специального назначения, где вы обязательно получите гарантию и подробную консультацию.

Главное важно помнить, что выбор столь необходимого предмета всегда остается за конечным потребителем, но при этом данный выбор необходимо сделать взвешенно со всей ответственностью, не упустив ни малейшей детали, чтобы столь важный предмет приносил в дом уют и комфорт без плачевных последствий.

oventilyatsii.ru

Тепловентилятор своими руками: виды самодельного устройства

Тепловентилятор – прибор исключительно удобный: мобильный, несложный в эксплуатации, устойчивый к поломкам, эффективный. Жилую комнату с помощью такого прибора можно обогреть всего за несколько минут.

Устроен он настолько просто, что при желании можно изготовить тепловентилятор своими руками. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всякого хлама, скопившегося в гараже.

А как это сделать и что конкретно понадобится – все это мы и рассмотрим в нашей статье. Приведем 4 инструкции по изготовлению различных тепловентиляторов из подручных материалов. Для наглядности материал дополним фотоподборками и видеоинструкциями по сборке различных вариантов прибора.

Содержание статьи:

Принцип работы прибора

Бытовые тепловентиляторы – это компактные устройства, которые легко можно установить практически в любом подходящем месте. Для работы прибора нужно электричество: и для вентилятора, и для нагревательного элемента.

Такие устройства часто используют и в квартирах, и в гаражах, и даже для обогрева цехов, теплиц и других помещений. Все зависит от мощности прибора.

В любой модели тепловентилятора есть три составляющие:

• вентилятор;
• нагревательный элемент;
• корпус.

Вентилятор прогоняет поток воздуха через корпус, спираль этот воздух нагревает, потоки теплого воздуха распространяются по комнате.

Если дополнить устройство элементами автоматического управления, можно будет задавать приемлемую температуру воздуха. Устройство будет включаться и отключаться без участия человека, что позволит экономить электроэнергию.

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размеры вентилятора

При эксплуатации тепловентилятора необходимо придерживаться правил безопасности. Не следует класть какие-либо предметы или материалы непосредственно на корпус тепловентилятора или слишком близко от защитной решетки.

Если прибор оборудован системой защиты от перегрева, он просто отключится. Но если этот модуль не был установлен во время сборки, может возникнуть перегрев прибора, его поломка и даже возгорание.

Собственноручно изготовленный тепловентилятор может быть почти любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбоцементной трубы, металлической трубы, свернутый лист металла и даже корпус от старого системного блока.

Обычно сначала выбирают вентилятор и делают нагревательную спираль, а затем определяются с типом корпуса устройства в зависимости от его начинки.

Важнейший момент при создании этого нагревательного прибора – безопасность: пожарная и электрическая.

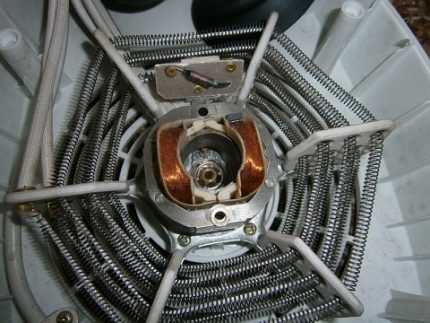

Нагревательная спираль в самодельных устройствах чаще всего бывает открытого типа, ее просто свивают из подходящей проволоки. Непосредственный контакт с разогретой спиралью может привести к возгораниям, ожогам и т.п.

Чтобы сделать тепловентилятор своими руками, понадобятся самые обычные инструменты, а также начальные знания по монтажу бытового электрооборудования

Поэтому спираль нужно правильно закрепить внутри корпуса, а снаружи закрыть устройство надежной решеткой. Внимания требует и монтаж электропитания прибора.

Все контакты необходимо изолировать, внизу обычно делают основание из материалов, которые не проводят ток: резины, фанеры и т.п.

Галерея изображений

Фото из

Осонова для изготовления тепловентилятора

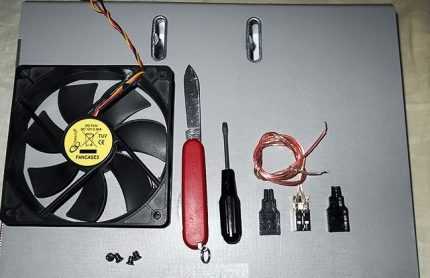

Подручные средства в сборке прибора

Вольфрамовая спираль для обогревателя

Обогреватель из старого резистора и вентилятора

Варианты нагревательного элемента для самоделки

Прежде, чем приступить к изготовлению самодельного тепловентилятора, важно правильно выбрать нагревательный элемент для своего устройства. Давайте рассмотрим, какие варианты подойдут для этих целей.

В качестве такого нагревателя можно использовать:

• металлическую спираль;
• ТЭН;
• керамическое устройство.

Спираль, свернутую из проволоки, можно без больших проблем сделать самостоятельно. Этим достоинства металлических спиралей в качестве нагревателей и ограничиваются. При длительной работе прибора в окружающем его воздухе становится слишком мало влаги и кислорода.

Поэтому помещение придется часто проветривать, хорошо вентилировать, а также позаботиться об увлажнении воздуха.

ТЭН представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его потоку воздуха.

ТЭНы не сушат воздух и не требуют кислорода, поэтому они значительно безопаснее, чем спирали. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплитки.

Больше информации о видах ТЭНов для отопления и особенностях выбора подходящего варианта рекомендуем посмотреть в .

ТЭН – один из вариантов нагревателя для тепловентилятора – может выглядеть по разному. Он считается эффективным и безопасным вариантом нагревательного элемента

Керамические нагреватели – элементы сложные и дорогие, но исключительно безопасные и эффективные. Они представляют собой комплекс пластин с неровной поверхностью, похожей на пчелиные соты.

Такие элементы нагреваются не слишком сильно, эффект от их воздействия достигается благодаря большой площади соприкосновения нагревателей с воздухом.

Вероятность обжечься о керамический нагреватель значительно ниже, чем при использовании металлической спирали. Но в самодельных устройствах чаще всего применяют именно спирали, поскольку они простые и доступные.

Инструкции по сборке тепловентилятора

Уяснив принципы устройства тепловентилятора и особенности выбора подходящего типа нагревательного элемента, можно создать прибор из имеющихся под рукой материалов, придать ему подходящую конфигурацию.

Вариант #1 – тепловентилятор из асбоцементной трубы

Отрезок асбоцементной трубы – отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина корпуса должна составлять примерно полметра.

С одним из вариантов сооружения тепловентилятора на основе асбестовой трубы ознакомит фото-подборка:

Галерея изображений

Фото из

Использование асбестовых труб разного диаметра

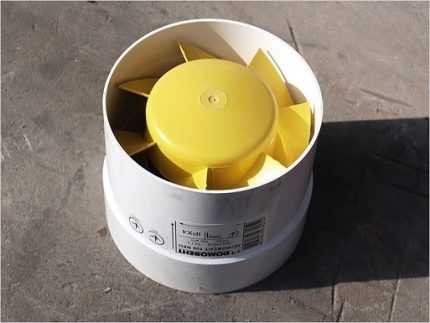

Вентилятор самодельного обогревателя

Устройство нагревательного элемента

Вывод проводов для подключения к питанию

Чтобы резать асбоцемент было проще, рекомендуется предварительно смачивать место, в котором будет произведен распил, в течение двух часов. Пилить можно обычной ножовкой, но болгарка с алмазной насадкой подойдет лучше.

Процесс изготовления можно представить в виде следующих шагов:

1. Изготовление корпуса.
2. Изготовление нагревательной спирали.
3. Соединение спирали с электропроводом, проверка ее работы, настройка характеристик.
4. Закрепление спирали внутри корпуса.
5. Установка и подключение вентилятора.
6. Монтаж меконитовой пленки поверх корпуса.
7. Закрепление ручки, защитной решетки, регулирующих элементов и т.п.

Для изготовления спирали понадобится около шести метров нихромовой проволоки диаметром 0,5 мм марки X20H80. Это распространенный материал, найти его будет не сложно. Можно взять и более толстую проволоку, тогда мощность прибора будет выше.

Нужно отрезать кусок проволоки, сопротивление которого составляет 30 Ом. Номинальная мощность должна составлять 1,6 кВт. Этот показатель можно изменить, изменяя длину проволоки и/или ее диаметр.

Спираль из проволоки удобнее всего свивать с помощью тисков и расположенного сверху воротка. Затем этот элемент растягивают таким образом, чтобы расстояние между витками было примерно в два раза больше диаметра проволоки.

Для проверки работы спирали ее концы присоединяют к электрокабелю с помощью керамических колодок. Теперь нужно включить нагреватель в сеть, проверить его работу.

Спираль тепловентилятора должна располагаться равномерно, не провисая, шаг между отдельными витками спирали следует сделать примерно в два раза больше диаметра проволоки, чтобы избежать контакта между витками

Для этого спираль навивают на трубу и помещают между двумя опорами, которые не проводят ток. После этого нагреватель включают в сеть всего на четыре секунды. За это время элемент разогреется.

Обращать внимание при этом следует на цвет спирали, он должен быть ярко красным. Желтое и белое свечение указывает на высокую вероятность межвиткового замыкания. В таких местах нужно проверить состояние спирали, растянуть ее, чтобы увеличить расстояние между витками.

Теперь нужно закрепить нагреватель внутри корпуса тепловентилятора. Для этого можно использовать либо стандартный крепеж, например, болты и гайки, либо шплинты, изготовленные из остатков нихромовой проволоки, из которой сделана спираль. Для этого в местах крепления нагревательного элемента сверлят отверстия 2 мм.

Кусок проволоки сгибают пополам, спираль подвешивают на эту петельку, а концы шплинта выводят сквозь отверстие на наружную сторону корпуса и разводят в разные стороны.

Схема подвешивания спирали большого значения не имеет. Ее следует распределить равномерно, не допуская провисаний. Также нужно избегать соприкосновения отдельных частей спирали друг с другом.

Теперь концы спирали снова присоединяют к сетевому кабелю. Для этого на корпусе закрепляют керамические колодки-переходники.

Теперь нужно установить вентилятор. Подходящие по размеру и мощности устройства продаются в специализированных магазинах, самостоятельно изготавливать такой прибор нет никакой необходимости.

Вентилятор закрепляют на торце трубы, противоположном тому, где уже стоит нагреватель. Нужно проследить, чтобы поток воздуха из комнаты всасывался с того конца корпуса, где стоит вентилятор, а выходил мимо спирали, при этом нагреваясь.

Электропитание устройства обеспечивают, присоединяя контакты к тем же керамическим переходникам, к которым уже подключен нагревательный элемент.

Если используется вентилятор постоянного напряжения, то для его подключения понадобится специальный блок питания. На этом этапе также следует обдумать и реализовать возможность установки дополнительных модулей, которые улучшат работу прибора. Например, полезным может оказаться фильтр, который задержит частички пыли.

Терморегулятор и предохранитель защитят устройство от поломок, перегрева и т.п. Имеет смысл установить тумблер-выключатель, иначе для включения/выключения прибора придется использовать вилку электрокабеля. Теперь корпус нужно изолировать с помощью меконитовой пленки.

Нагревательный элемент тепловентилятора следует закрыть защитной решеткой, чтобы предотвратить перегрев устройства, возгорание, ожоги и другие возможные неприятности

Ее просто наматывают сверху и закрепляют. Конец корпуса, на котором стоит спираль, закрывают защитной решеткой. Чтобы удобнее было переносить устройство, сверху приделывают ручку, например, от старой двери.

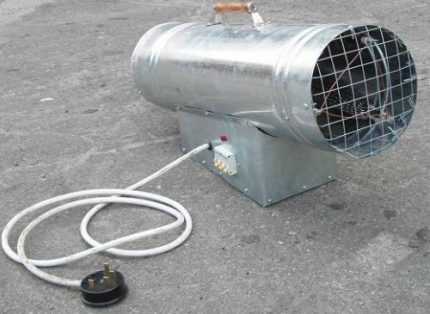

Вариант #2 – тепловая пушка для больших помещений

Крупные модели тепловентиляторов часто называют тепловыми пушками. Такие устройства часто используют для обогрева больших помещений, например, гаража или склада.

Для изготовления этого варианта тепловентилятора сначала нужно сделать основание из 16-миллиметровой фанеры, размеры примерно 50Х70 см. Основание следует обработать наждачной бумагой, чтобы устранить острые углы и неровности.

Тепловую пушку можно сделать на основании из фанеры 16 мм, элементы управления устанавливают на основании, чтобы обеспечить к ним свободный доступ

Затем на основании закрепляют вентилятор и нагревательную спираль закрытого типа, она уже заключена в корпус. Теперь необходимо соединить эти два элемента муфтой, по которой будет передвигаться поток воздуха.

После этого на основании закрепляют элементы управления: выключатель, термодатчик, терморегулятор, устройство для регулировки оборотов вентилятора.

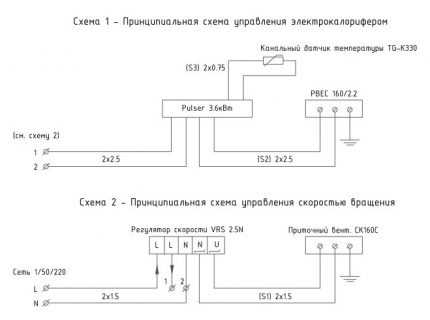

Еще на стадии подготовки к изготовлению обогревательного электроприбора следует продумать схему его подключения и управления

Все элементы соединяют в соответствии со схемой и подключают к электропитанию. Все места соединений следует тщательно заизолировать. Для закрепления отдельных деталей на фанерном основании можно использовать 16-миллиметровые саморезы.

Прибор получается не слишком компактным. Чтобы было проще передвигать его с места на место, к нижней части основания прикрепляют четыре колесика.

Галерея изображений

Фото из

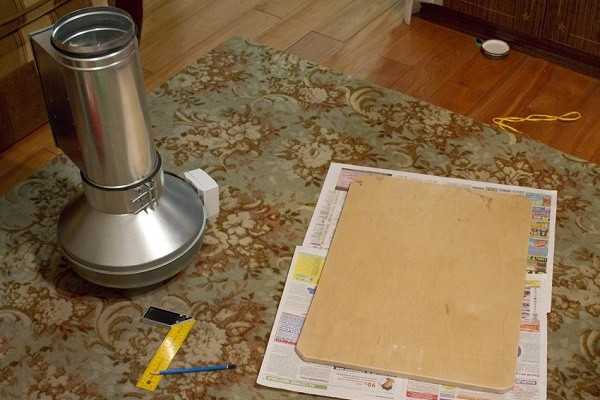

Первым делом сделаем основание для тепловой пушки. Для этого вырезаем из фанеры прямоугольник 45х65 см. Сглаживаем углы и ошкуриваем периметр

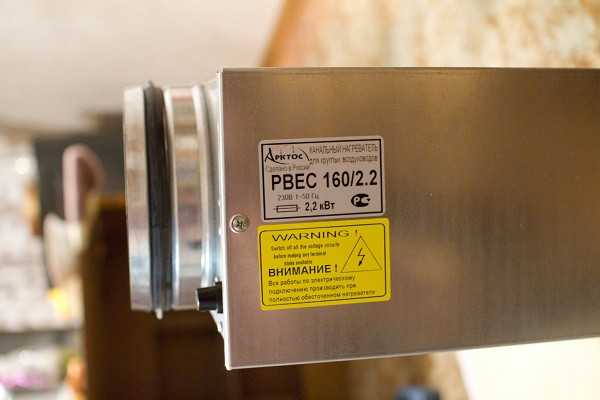

На фанерном основании фиксируем вентилятор с подогревом. Для его фиксации используем кронштейн, установленный на амортизирующие прокладки, гасящие вибрацию

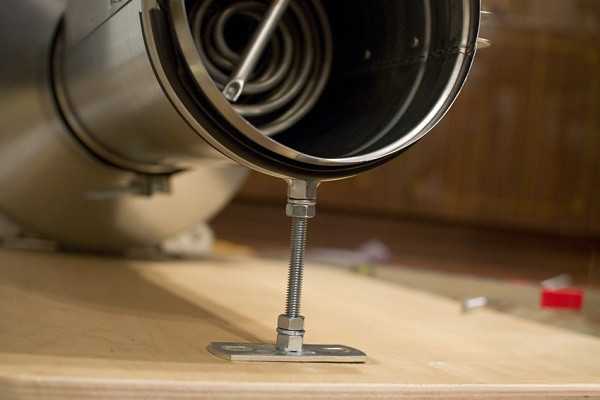

Нагреватель воздушного потока крепится с помощью шпильки длиной 75 мм, к которой приварен сантехнический хомут

Сооруженную из приваренного к шпильке хомута опору примеряем к месту установки, чтобы скорректировать при необходимости размеры

После примерки корпус тепловентилятора убираем, прикручиваем опору к основанию саморезами. Заодно монтируем термодатчик

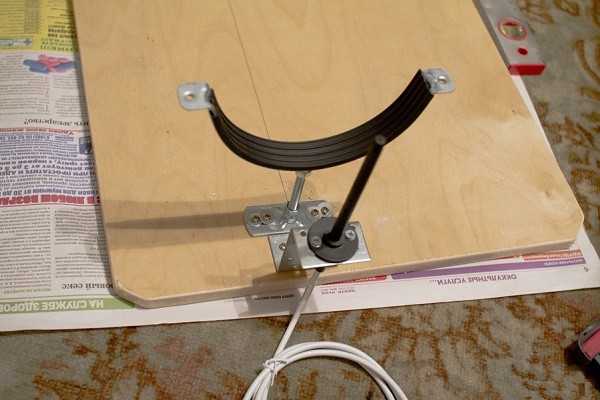

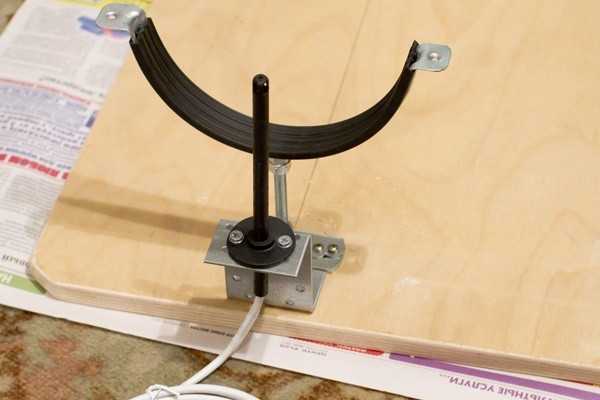

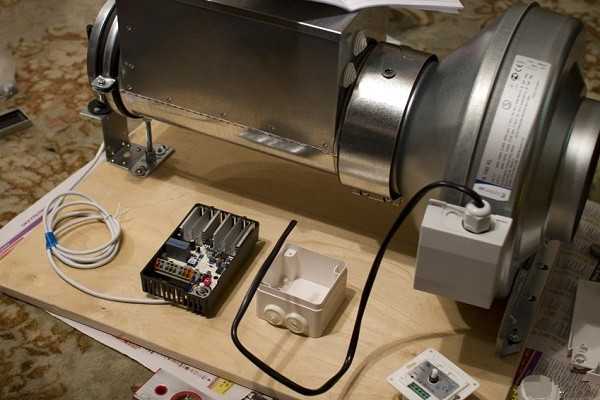

Проверяем работоспособность термодатчика TG-K330, он нужен для контроля температуры воздушного потока

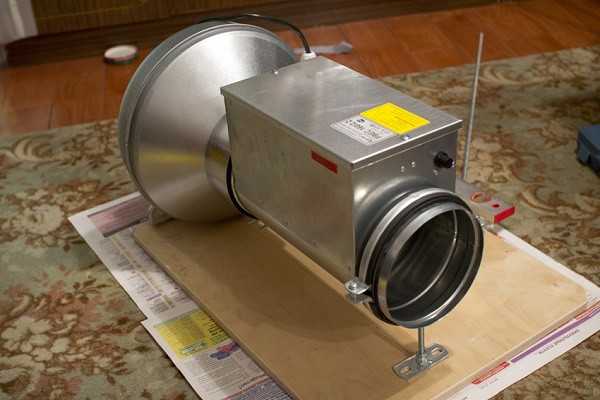

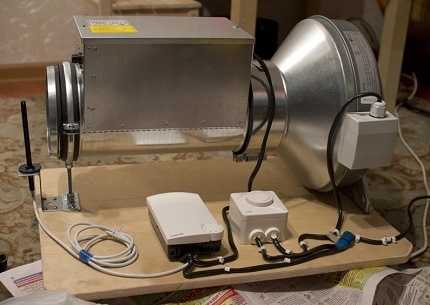

Собираем тепловентилятор, вернув корпус прибора на опору. Для контроля его работы подключаем два регулятора: ТЭНа Pulsar 3,6 — для проверки температуры, VRC 2,5 для подсчета оборотов

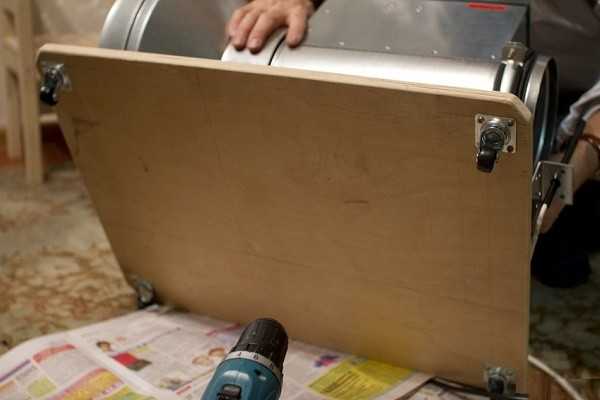

К тыльной стороне основания прибора прикручиваем колесики, которые помогут легко и просто перемещать тепловентилятор в любое место

Шаг 1: Изготовление основания из фанеры

Шаг 2: Крепление вентилятора с подогревой к основе

Шаг 3: Сооружение опоры для нагревателя

Шаг 4: Примерка опоры к месту установки

Шаг 5: Крепления опоры и установка термодатчика

Шаг 6: Проверка действия термодатчика

Шаг 7: Окончательная сборка тепловентилятора

Шаг 8: Крепление колесиков для буксировки

На нашем сайте есть инструкции по изготовлению других вариантов тепловой пушки – на различных типах топлива. А также полезные рекомендации по выбору готового прибора на случай, если вы передумали заниматься самостоятельной сборкой прибора.

Перечисленный материал рассмотрен в следующих статьях:

Вариант #3 – тепловентилятор из системного блока

Если в доме имеется непригодный системный блок, он вполне подойдет для создания самодельного тепловентилятора, тем более что вентилятор внутри устройства уже имеется.

Корпус блока будет использован для нового устройства, поэтому внешне такой тепловентилятор будет иметь форму параллелепипеда. А вот внутренности придется удалить полностью, оставив нетронутым только кулер.

Чтобы сделать тепловентилятор из старого системного блока, нужно удалить все, кроме кулера, а нагревательную спираль закрепить на каркасе из стеклотекстолита

Если вентилятор сломан, его придется заменить новым устройством. Для изготовления нагревательного прибора понадобится ножовка и лист стеклотекстолита. Из него необходимо выпилить каркас подходящего размера и конфигурации.

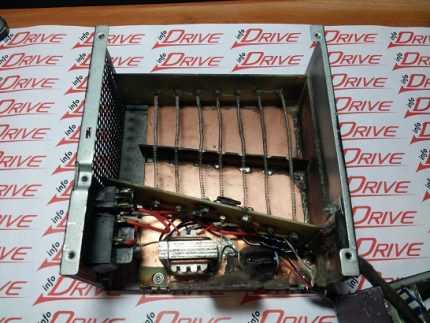

На каркасе закрепляют нихромовую проволоку таким образом, чтобы она равномерно заполняла пространство.

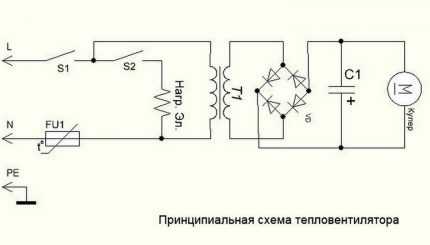

Эту схему можно использовать при создании тепловентилятора из компьютерного блока с кулером. В качестве нагревательного элемента используется нихромовая спираль

Нужно следить, чтобы витки спирали не соприкасались. Концы спирали фиксируют на корпусе обычными болтами. Сразу же устанавливают предохранительное устройство, которое будет отключать прибор при нагреве свыше 70 градусов.

Электрокабель, по которому будет поступать питание на нагревательный элемент, присоединяют к болтам, фиксирующим края спирали.

Компьютерный кулер – это устройство постоянного тока. Для его подключения к сети 220 В понадобится блок питания на 12 В. Переднюю часть корпуса закрывают решеткой, чтобы нагретый воздух свободно перемещался по комнате.

К нижней части корпуса присоединяют резиновую прокладку, кусок фанеры или любой другой подходящий материал, который не проводит ток. Теперь устройство можно включить и проверить его работоспособность.

Вариант #4 – водяной тип прибора

Интересный вариант устройств этого типа – это так называемый водяной тепловентилятор. Здесь в качестве нагревателя используется не спираль, а теплообменник, по которому циркулирует вода из системы отопления дома или квартиры.

Таким образом, водяной тепловентилятор можно рассматривать как дополнение к отопительной системе.

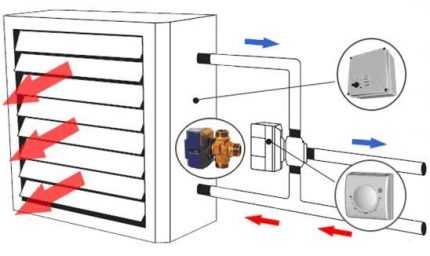

Схема и принцип работы водяного тепловентилятора: воздух проходит через теплообменник, подключенный к отопительному контуру, по трубам которого циркулирует горячая вода

Это устройство не отличается мобильностью, его устанавливают в конкретном месте. Идея состоит в том, чтобы прогонять воздух между трубами теплообменника и так улучшить скорость прогрева помещения и эффективность работы домового отопления.

Место установки тепловентилятора выбирают таким образом, чтобы его можно было без проблем подключить к отопительным трубам, а также, чтобы на пути потока теплого воздуха не было препятствий.

Сначала по размеру вентилятора из листового металла вырезают и сваривают корпус устройства. Для этого отрезают полосу металла, ширина которой соответствует ширине тепловентилятора, а длина равна периметру вентилятора плюс пара сантиметров для крепежа.

Полоску металла сгибают, а его противоположные стороны соединяют болтами.

Это стенки устройства. Для лицевой части отрезают подходящих размеров лист, в котором просверливают множество отверстий для воздуха. Это эквивалент защитной решетки. Теперь необходимо сделать теплообменник. Для этого используют медную трубку, которую сгибают, придавая ей форму змеевика.

На это время трубку рекомендуется заполнить песком, чтобы предотвратить образование заломов. По окончании работ песок удаляют.

В боковых стенках водяного тепловентилятора нужно просверлить два отверстия для труб теплообменника. Если присоединение к контуру отопления будет выполняться с помощью резьбы, ее необходимо нарезать на краях трубы теплообменника.

Имеет смысл установить на входе и выходе запорные краны, а в верхней точке теплообменника – кран Маевского, чтобы стравить попавший в систему воздух. Теплообменник устанавливают в корпус устройства и фиксируют его положение гайками.

После этого тепловентилятор закрепляют в выбранном месте таким образом, чтобы между стеной и корпусом было пространство не менее 10 см. Остается подключить трубы теплообменника к системе отопления, а вентилятор – к электропитанию.

Мы рассмотрели самые популярные среди пользователей варианты сборки самодельного тепловентилятора. Если они вам кажутся сложными или вы не хотите тратить свое время на изготовление самодельного прибора, всегда можно подобрать готовый в магазине бытовой техники.

Рекомендуем посмотреть статью, в которой мы рассмотрели как .

Выводы и полезное видео по теме

Здесь можно посмотреть обзор небольшого тепловентилятора, собранного из подручных средств:

В этом видео показана самодельная тепловая пушка для гаража. В качестве нагревательного элемента использованы спирали, снятые с электроплиты:

Вариант тепловентилятора, сделанного из отрезка асбоцементной трубы, представлен в этом ролике:

Тепловентилятор – устройство относительно простое, и именно это делает его таким удобным и надежным.

Очевидно, что сделать такой нагревательный прибор самостоятельно не сложно. Однако не следует при этом забывать о мерах предосторожности, чтобы самодельное устройство не стало причиной травмы или пожара.

Используете тепловентилятор-самоделку для бытовых целей? Поделитесь опытом изготовления и фотографиями самодельного прибора, оставив свои комментарии под нашей статьей.

А может вы только планируете собрать тепловентилятор и у вас остались невыясненные моменты после изучения наших инструкций? Задавайте свои вопросы – мы постараемся вам помочь.

sovet-ingenera.com
