Гараж из профнастила своими руками

Сегодня гаражи из профнастила встречаются довольно часто. Этому поспособствовала не только невысокая стоимость профилированного металла, но и возможность возвести строение быстро и недорого. Давайте разберемся, как можно сделать гараж из профнастила своими руками.

Преимущества строительства из профнастила

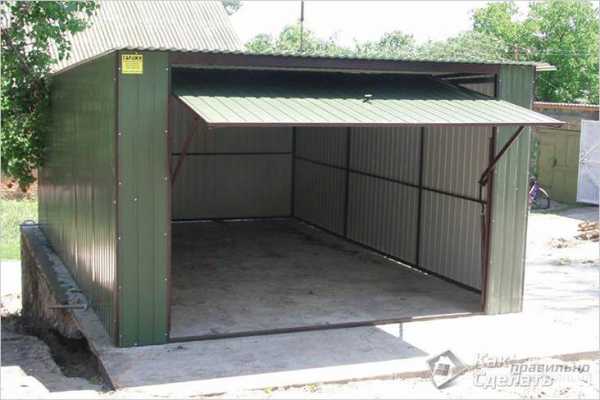

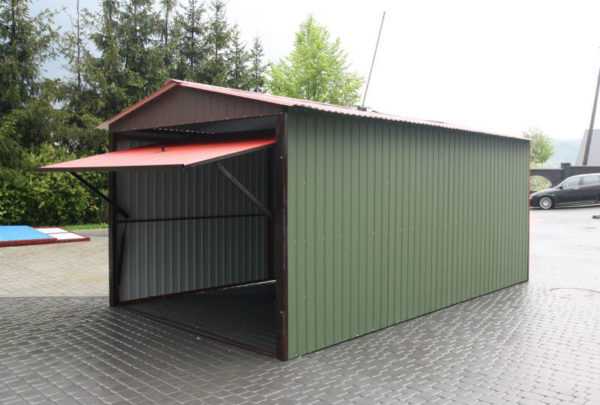

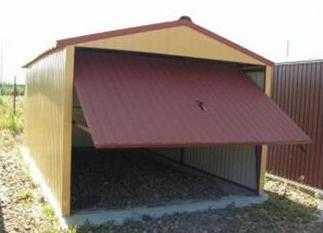

Конструкция с подъемными воротами

Для того чтобы собрать такой гараж, не требуется много времени, опыта и специальных знаний. При желании любой автовладелец, который умеет держать в руках инструмент, сможет выполнить эти работы без посторонней помощи.

Гараж из профнастила не является временным сооружением и при правильной эксплуатации прослужит около 40 лет.

Разметка местности

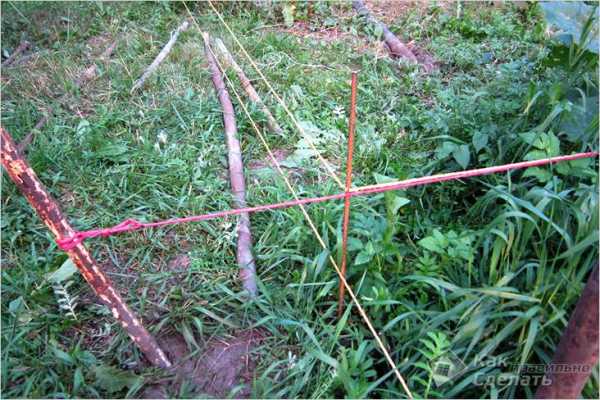

Разметка под гараж

Вначале разметьте местность. Для этого на выбранном участке забиваются колышки или куски арматуры, и между ними натягивается веревка, которая будет служить указателем расположения всех сторон конструкции. В середине разметки, по всему периметру будущего гаража, по углам нужно выкопать ямы размером 0,5×0,5×0,5 м.

Не старайтесь сэкономить, урезав размеры гаража до минимума. Подумайте о том, что, заехав в гараж, вам нужно будет иметь пространство для того, чтобы открыть дверь автомобиля и выйти из него. Минимальный размер такого сооружения для легкового автомобиля может быть 3×4 м, хотя более удобный гараж получится при размерах сторон 4×6 м.

Также потребуются такие материалы:

1. ‪П-образный стальной профиль 50×50 мм.
2. Шурупы по металлу с плоской головкой.
3. Цемент.
4. Профлист.
5. ‪Щебень.
6. ‪Речной песок.

Ну, и, конечно же, для работы потребуется инструмент:

1. Штыковая лопата.
2. Совковая лопата.
3. Лом (если грунт с камнями).
4. Уровень.
5. Отвес.
6. Шуруповерт.
7. Болгарка с установленным диском по металлу.

Фундамент

Фундамент для гаража коренным образом отличается от аналогичного сооружения для дома. В первую очередь это касается метода, так как вначале в выкопанные ямы вставляются металлические трубы и бетонируются в грунте. Далее, от одной до другой трубы выкапывается траншея, глубиной 30 см. Если нужно, то устанавливается опалубка, и всё это заливается бетоном. Для того чтобы конструкция не дала трещин, фундамент и пол нужно армировать.

Верхняя часть фундамента должна быть выше предполагаемого уровня пола.

Устройство смотровой ямы

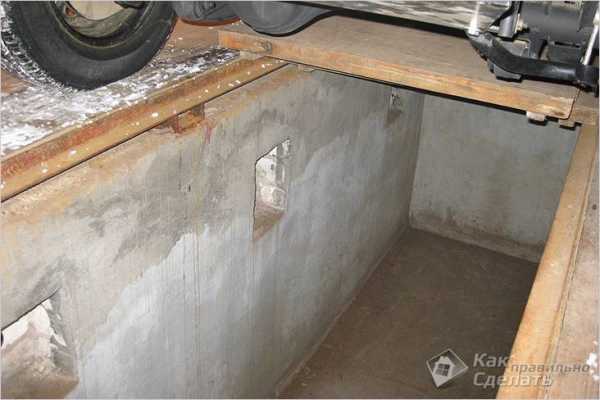

Смотровая яма

Если уровень грунтовых вод невысокий, и есть желание сделать смотровую яму, то лучше ее выкопать сразу, пока есть возможность использовать для этого экскаватор. Стенки нужно выровнять, а края забетонировать, или выложить кирпичом. Для удобства можно сделать ступеньки, или же потом изготовить небольшую лестницу для спуска в яму. Теперь можно забетонировать пол.

Если в яме будет освещение, то проложите проводку до бетонирования пола.

Собираем каркас

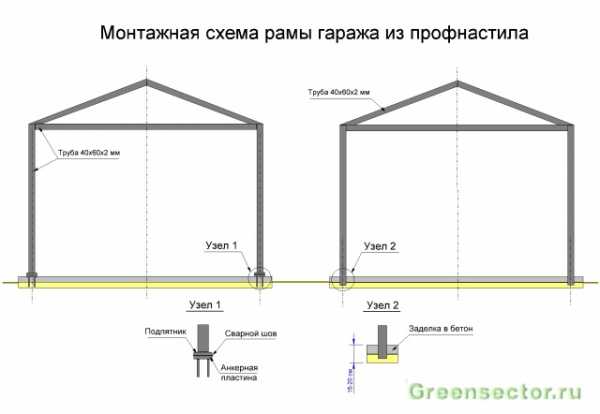

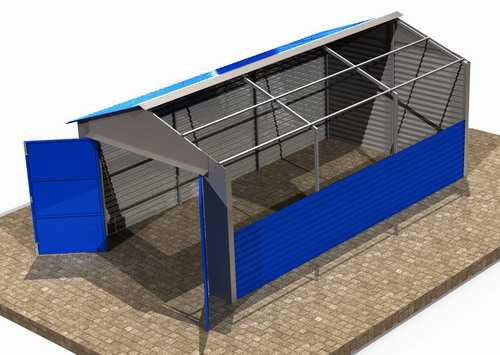

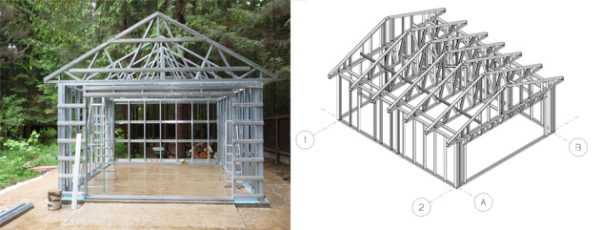

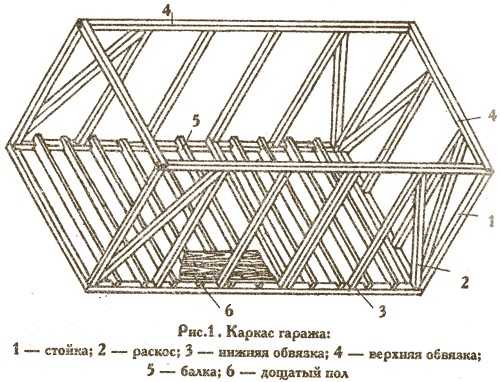

Схема гаража

Для того, чтобы приварить к забетонированным столбам поперечный и продольный крепеж из труб, или уголка, понадобится помощь сварщика. Можно сделать комбинированную конструкцию из металла и дерева – в таком случае проще будет скрепить все болтами и саморезами. Сам же скелет довольно прост, и представляет собой вертикальные стойки и поперечины, скрепленные между собой саморезами. А так как профильный лист является уникальным строительным материалом, то его можно применить как для облицовки стен здания, так и для возведения отдельных сооружений. Поэтому для строительства гаража предпочтительно применять профилированный лист категории «C» – специальный стеновой вариант.

Делаем стены и крышу

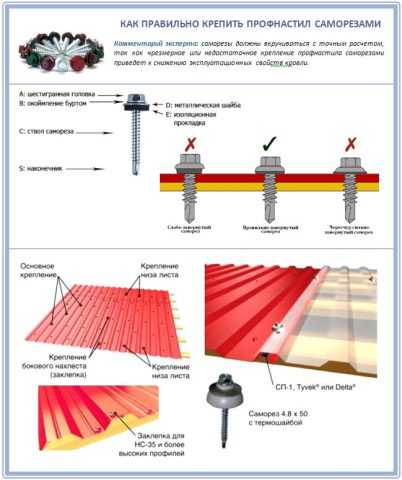

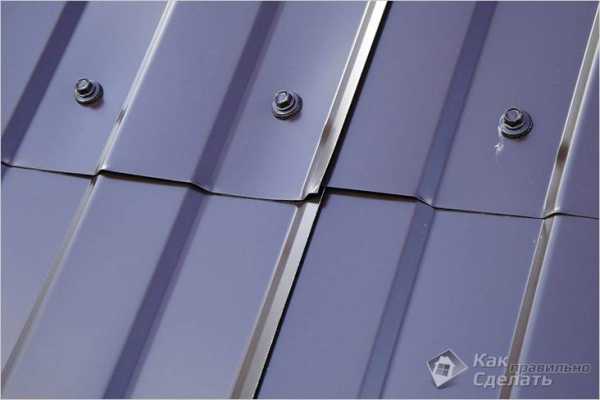

Крепление листов специальными саморезами

Монтировать листы лучше всего в вертикальном положении, проверяя уровнем их положение. Крепить этот металл к каркасу нужно специальными саморезами с резиновой прокладкой, которая герметизирует отверстие и поможет избежать следующих неприятностей:

1. Простой саморез может поцарапать лист, нарушив изоляционный слой.
2. Если в просверленное отверстие будет попадать влага, то металл очень быстро испортится.

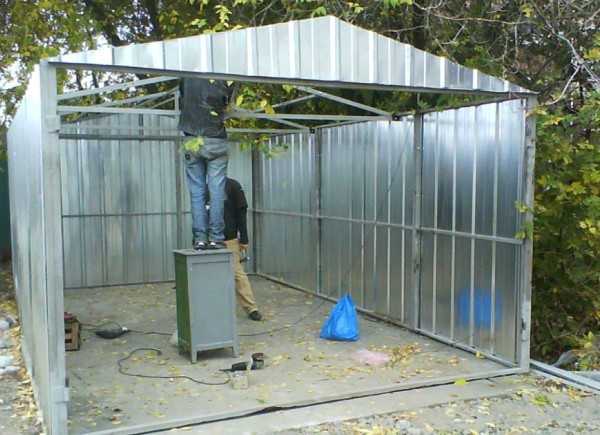

Маленький гараж из профнастила

Начинать обшивать гараж лучше всего со стен.

Если сделать вначале крышу, то вкручивание саморезов в верхнюю кромку стеновых листов станет большой проблемой, так как выступающие за край строения листы кровли ограничат доступ к этому месту.

Для большей надежности и безопасности места стыков листов желательно закрепить заклепками.

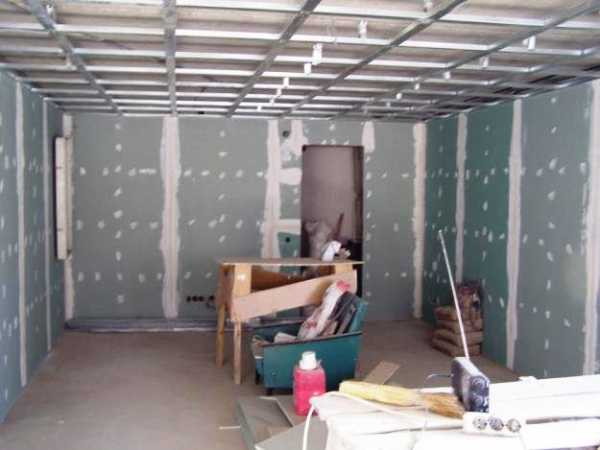

Утепление

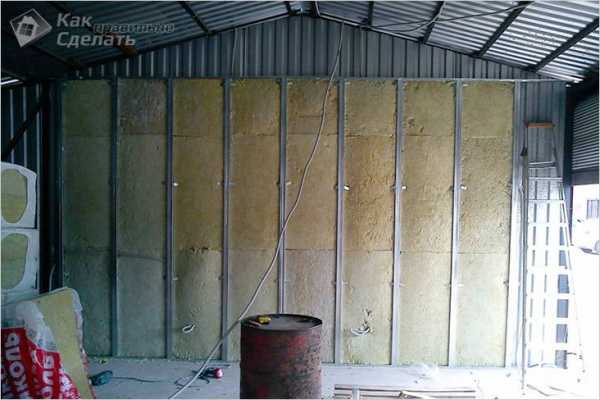

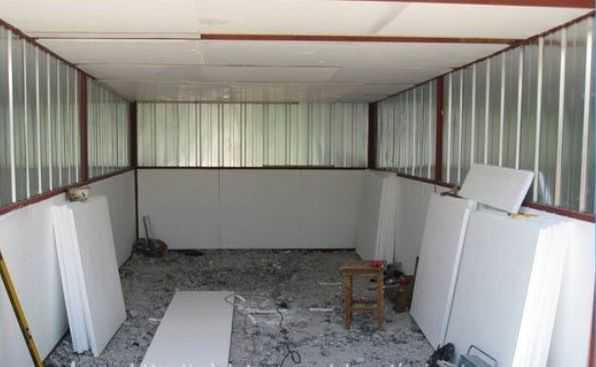

Утепление гаража

Чаще всего гаражи из профлиста не утепляются, но при необходимости это можно сделать без проблем, только смысла от этих действий не будет, если гараж не планируется отапливать. Начнем с того, что нужно заделать все дырки. Сделать это проще всего монтажной пеной, так как она хорошо пристает к поверхности металла, и, расширяясь, заполнит все пустоты. Затем стены и потолок обшиваются утеплителем – получается неэффективно и хлопотно. Кроме того, таким образом, можно существенно сократить «жизнь» гаражу, так как в холодное время года под утеплителем будет собираться конденсат, что приведет к его преждевременной коррозии.

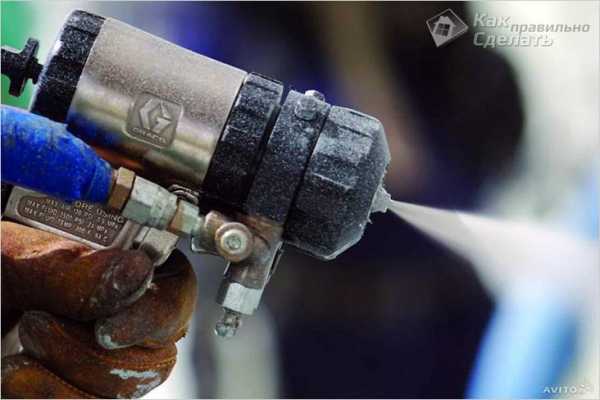

Утепление пенополиуретаном

Сейчас широко применяется утепление пенополиретаном. Из пульверизатора на металл наносится покрытие, под которое не попадет воздух. Это на самом деле будет эффективно и практично.

Видео

В данном видео подробно и наглядно показана сборка гаража из оцинкованного профнастила:

kakpravilnosdelat.ru

Гараж из профнастила своими руками

С появлением новых материалов автомобилисты все реже возводят капитальные гаражи, предпочитая построить гараж из профнастила своими руками. Его достоинства очевидны: легкая и практичная конструкция, не требующая капитальных вложений, возводится быстро и без привлечения спецтехники. Кроме того, гараж из профнастила можно легко утеплить, превратив его в зимний гараж из металлопрофиля, а при необходимости расширить и сделать в нем мастерскую.

Гараж из профнастила своими руками

Выбор места для строительства гаража

Для гаража нужно выбирать место как можно ближе к выезду с участка, чтобы зимой не приходилось расчищать от снега большую площадь. Обычно гаражные ворота располагают на одной линии с забором, на некотором расстоянии от дома, чтобы выхлопные газы и запахи не мешали жильцам. Участок под строительство гаража должен быть максимально ровным, а подъезд к нему – свободным, чтобы можно было свободно выехать и развернуться.

Выбор материала для строительства гаража из профнастила

Для гаража необходим профнастил марки С или ПС, литера «С» в марке означает «стеновой». Цифры – высота волны профнастила в миллиметрах. Таким образом, профнастил С-20 – это профилированный лист для возведения стеновых конструкций с высотой волны 20 мм. Имейте в виду, чем выше высота волны, тем больше жесткость листа и конструкции в целом, но выше и цена материала. Профнастил марок С-8 и С-10 –самый дешевый, но его использование потребуют более частого крепления листов к каркасу, что уменьшит герметичность конструкции. К тому же, тонкие листы будут «гулять» под воздействием ветра, издавая весьма своеобразный звук, поэтому в районах с сильными ветрами лучше брать профнастил с большей высотой волны. Толщина профнастила обычно колеблется от 0,4 до 1 мм, для гаража вполне достаточно 0,5 мм толщины.

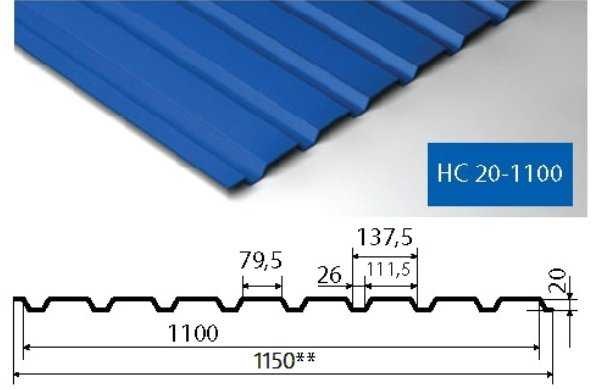

Образец профнастила из которого строят гараж

Кроме профнастила понадобятся:

• Бетон и арматура для фундамента;
• Металлические трубы, уголок или деревянные бруски для каркаса;
• Металлический уголок или трубы для ворот;
• Саморезы по металлу.

Инструмент для строительства гаража из профнастила:

• Болгарка с отрезным кругом по металлу – ей нарезают металлоконструкции для каркаса;
• Сварочный аппарат для сварки каркаса;
• Электролобзик и ножницы по металлу для резки профнастила;
• Шуруповерт.

Этапы строительства гаража и сроки их выполнения

1. Заливка фундамента. Бетонный монолитный фундамент в виде плиты будет служить одновременно полом гаража. Возвести фундамент можно за выходные, но для полного созревания бетона в случае его заливки понадобится минимум 3 недели.
2. Возведение каркаса. Каркас выполняют обычно из металлопроката: труб, уголка, швеллера. Стойки, к которым будут крепиться стеновые и потолочные перекрытия, устанавливают при возведении фундамента. Остальные конструкции каркаса сваривают между собой с помощью сварочного аппарата. Срок выполнения – один-два дня.
3. Крепление профнастила. Профилированные металлические листы режут с помощью электролобзика в размер, после чего крепят к стенам на саморезы по металлу с резиновой уплотнительной прокладкой. Справиться с этой работой можно за один день силами трех-четырех человек.
4. Установка ворот. Каркас ворот выполняют из металлического уголка с помощью сварки, после чего обшивают их профнастилом. Время, необходимое для изготовления ворот – один-два дня.

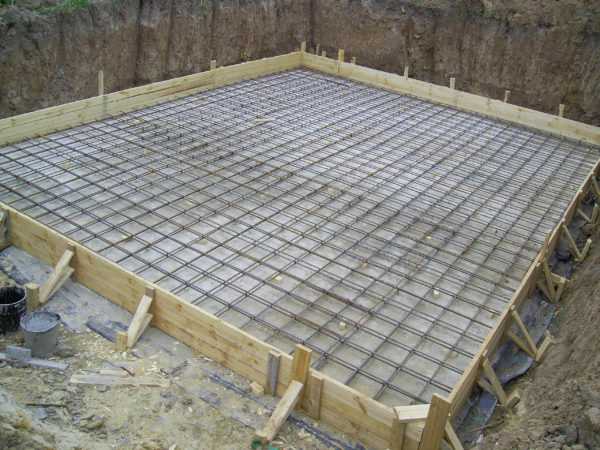

Заливка фундамента

К заливке фундамента приступают в первую очередь, пока бетон сохнет, выполняют все остальные работы.

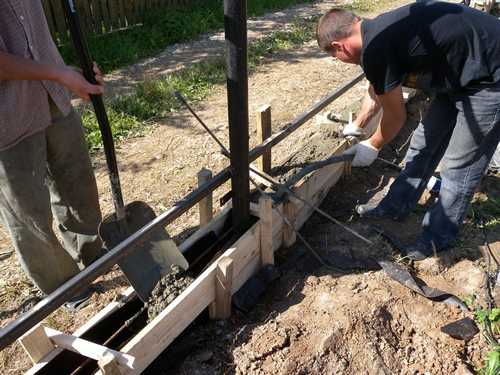

Возведение фундамента для гаража

1. Размечают площадку под гараж и срезают с нее грунт на глубину около полуметра. Выполняют песчаную засыпку, песок утрамбовывают и проливают водой.
2. Выполняют скважины под стойки каркаса, они дополнительно будут служить сваями фундамента, что улучшит его сопротивляемость сезонным подвижкам грунта. Скважины выполняют такого размера, чтобы стойки вошли в них с некоторым запасом. Глубина – от 0,5 метра.
3. По периметру возводят опалубку из досок или деревянных щитов. Укладывают арматурные прутья диаметром 8-12 мм на расстоянии 15-20 см вдоль и поперек оси гаража. Между собой прутки связывают проволокой с помощью крючка. В подготовленные скважины устанавливают стойки каркаса, предварительно обработав их подземную часть битумной мастикой. Стойки выравнивают вертикально по уровню и укрепляют распорками.
4. Заливают опалубку бетоном марки 300, пробивают его металлическим прутком для удаления воздушных пузырей. Поверхность разравнивают правилом.
5. Оставляют бетон для созревания на 3-4 недели.

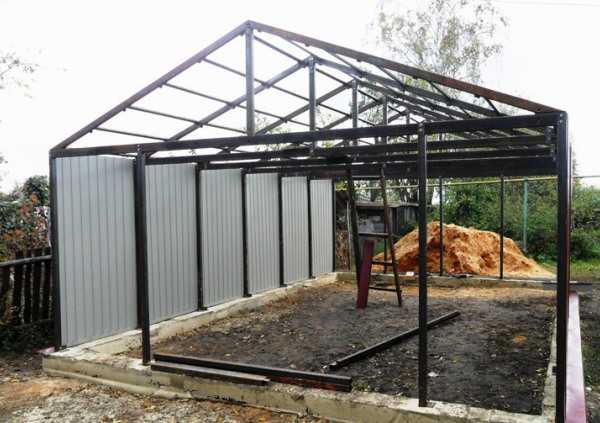

Каркас гаража и ворот

Пока бетон набирает прочность, можно выполнить каркас гаража. Его делают из металлического уголка, приваривая уголок к стойкам, либо деревянных брусков. Для крепления брусков используют металлические пластины, которые крепят к стойкам с помощью сварки.

Возведение каркаса и ворот для гаража

1. Нарезают материал по необходимой длине в соответствии с заранее подготовленным чертежом.
2. Приваривают к стойкам горизонтальные металлические перекладины с трех сторон гаража. Если каркас выполняют из бруска, к стойкам приваривают «уши» для крепления деревянных перекладин, после чего крепят бруски саморезами.
3. Крышу делают обычно односкатной с уклоном на заднюю стенку гаража. Для выполнения ее каркаса на противоположные стойки крепят металлические или деревянные перекладины, а на них – обрешетку из неструганой доски. В регионах со значительной снеговой нагрузкой обрешетка должна быть почти сплошной, так как маленький угол ската крыши будет способствовать скоплению снега.
4. Каркас ворот варят из металлического уголка. Нарезают уголок по размеру ворот под углом 45 градусов, сваривают его, после чего приваривают на каркас дополнительные ребра жесткости – металлические уголки. В месте установки замка или засовов приваривают металлические пластины.
5. Приваривают к передним стойкам петли, прикладывают каркас ворот и размечают положение ответных петель. Если ворота делают несъемными, то петли располагают встречно так, чтобы снять их было невозможно, и приваривают их по месту.

Крепление профнастила

Приступать к обшивке гаража можно после полного созревания бетона – это исключит подвижки каркаса и деформацию профилированных листов. Крепят профнастил вертикально – так обеспечивается лучший сток воды. Листы крепят внахлест на одну волну, это необходимо учесть при расчете материала. Удобнее заказать профнастил, разрезанный на листы необходимого размера – это снизит трудоемкость и позволит увеличить их долговечность, так как срезы, выполненные в заводских условиях, будут покрыты цинковым слоем и полимерной краской.

Крепление листов профнастила к каркасу

1. Начинают обшивку со стен гаража. Первый лист располагают так, чтобы он нижним краем волны плотно прилегал к стойке – в противном случае об его острые края можно будет порезаться. Крепят лист на саморезы с шестигранной шляпкой и резиновой прокладкой с помощью шуруповерта. Сначала закрепляют верхний угол, потом лист выравнивают и крепят по всей его площади, кроме места стыка со следующим листом.
2. Следующий лист накладывают на предыдущий одной волной, скрепляют оба листа в нескольких точках и продолжают его крепление. Так выполняют обшивку всех стенок. При этом необходимо следить, чтобы все вертикальные края листов в углах плотно прилегали к стойкам.
3. Обшивку крыши начинают с крепления водостока и планок. Сначала закрепляют на нижнем крае крыши крюки для водостока и укладывают на них сам водосток. Потом крепят по периметру крыши ветровые планки – согнутый углом лист железа, предназначенный для исключения попадания под крышу осадков. Их крепят к обрешетке на 2 временных гвоздя. На нижнем крае крыши, там, где установлен водосток, ветровая планка должна быть закреплена так, чтобы ее нижний край спускался в ложе водостока.
4. Листы профнастила крепят на крышу волнами параллельно оси гаража, так, чтобы обеспечить хороший сток воды. Поверх боковой ветровой планки накладывают лист профнастила и выравнивают его по краю крыши, после чего крепят его и ветровую планку  саморезами к обрешетке.  Продолжают крепление листов до противоположного края гаража.

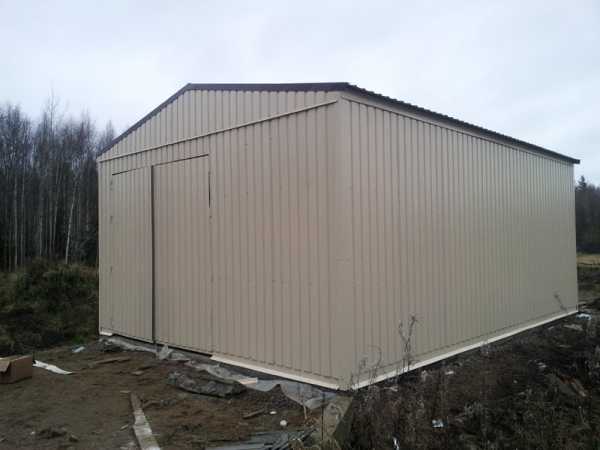

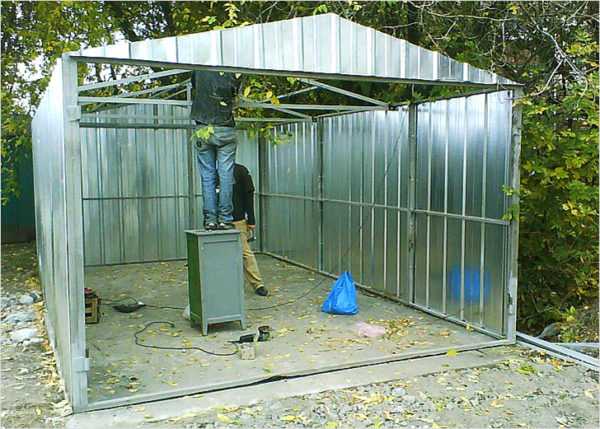

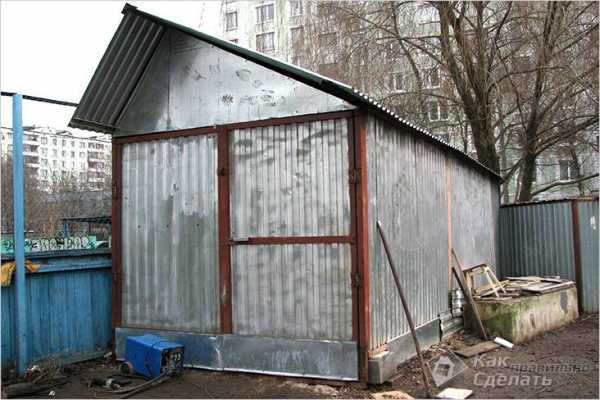

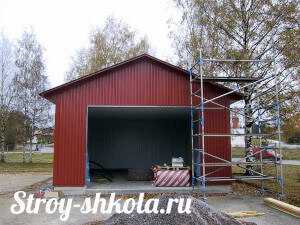

Гараж и профнастила собранный своими руками готов

Приведенная технология позволяет построить небольшой гараж для временного хранения автомобиля. О постройке более капитального гаража из профилированного листа со смотровой ямой и утепленными стенами можно прочесть в статье «Гараж из металлопрофиля своими руками».

stroyvopros.net

Как установить гараж из профнастила своими руками

Сделать гараж из профнастила – оптимальное решение для хранения автомобиля. Появление современных стройматериалов и технологий значительно упростило автовладельцам решение проблемы с гаражами. Построить такое сооружение своими руками возможно на протяжении всего нескольких дней, сделать работы самостоятельно и с высоким качеством. Для этого не надо быть профессиональным строителем, достаточно иметь начальные навыки выполнения простейших строительных и сварочных работ.

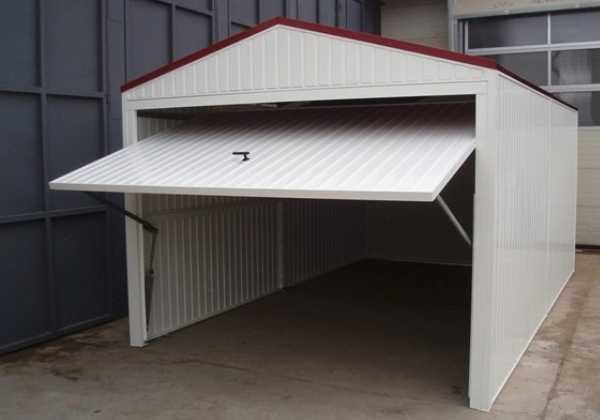

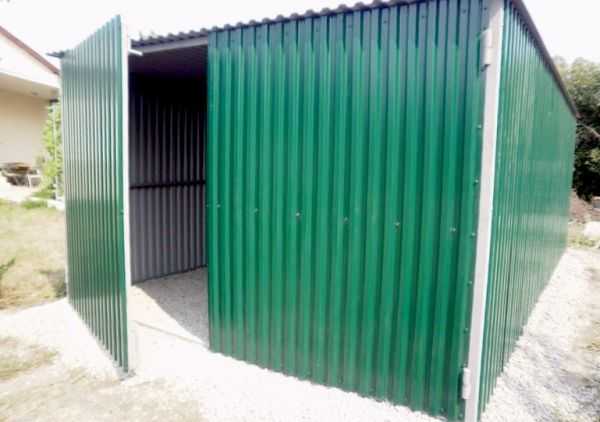

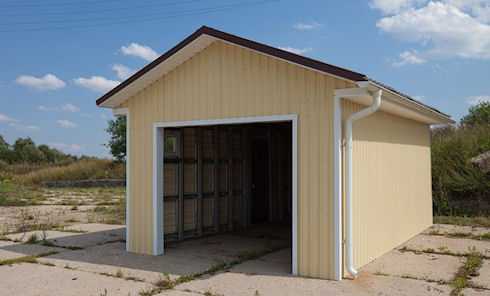

Внешний вид гаража

Преимущества и недостатки

Многие владельцы не доверяют профлистам, считают, что гараж из оцинкованного профнастила по эксплуатационным характеристикам значительно уступает традиционным кладочным материалам. Для того чтобы иметь объективное представление, следует сравнить эксплуатационные показатели гаража из профлиста и кирпича или блоков.

1. Сметная стоимость. Если принимать во внимание цену кирпичей, цементно-песчаного раствора для кладки, стоимость внешней отделки и трудозатраты, то сметная стоимость гаража их профнастила минимум в два раза ниже. И еще. Гараж из профнастила можно сделать самостоятельно, кирпичная кладка требует помощников.
2. Сроки строительства. Гараж из профнастила можно сделать своими руками за несколько дней, для кирпичного или блочного понадобится минимум две недели. Еще один фактор. Металлические конструкции можно строить без заливных фундаментов, а это еще больше сокращает время строительства.
3. Время эксплуатации. При выполнении всех рекомендаций металлический гараж эксплуатируется не менее тридцати лет. В дальнейшем, при необходимости, проводится мелкий косметический ремонт, и строение может использоваться еще такое же время. Кирпичные здания стоят дольше, но гараж не то строение, которым надо пользоваться сотни лет.
4. Мобильность. Гараж из профилированных листов разбирается и переносится на новое место, при этом абсолютное большинство материалов можно повторно использовать без предварительной подготовки. Строительство гаража из кладочных материалов такую возможность не допускает.
5. Показатели теплосбережения. По этому параметру кирпичные гаражи существенно проигрывают металлическим. Достаточно утеплить строение пенопластом или минеральной ватой толщиной всего пять сантиметров, чтобы иметь такие же показатели теплосбережения, как и кирпичная стена толщиной 60 см, а это толщина кладки в два кирпича. Такие стены возводят на многоэтажных зданиях.

Что касается недостатков гаражей из металлоконструкций, то к ним можно отнести только невысокие показатели антивандальной защиты. Но и это все относительно. Те, кто желает угнать автомобиль, не ломают кирпичные стены, а открывают ворота. А они имеют точно такую же защиту, как и у металлических.

Какие бывают размеры, где расположить на участке

Размеры гаража рекомендуется подбирать с учетом нескольких факторов.

1. Ширина. С каждой стороны автомобиля нужно оставлять примерно 0,7–0,8 м свободного пространства. Это обеспечит открывание дверей, можно будет без проблем обойти машину.
2. Длина. Строя гараж из профнастила расстояние от капота и багажника до стен надо оставлять не менее метра.
3. Высота. Не рекомендуется делать потолок гаража выше 2,5 метра.

Это примерные размеры самого простого варианта гаража. Если планируется строительство гаража из профнастила с местом для отдыха или небольшой мастерской, то гараж из профнастила нужно увеличивать.

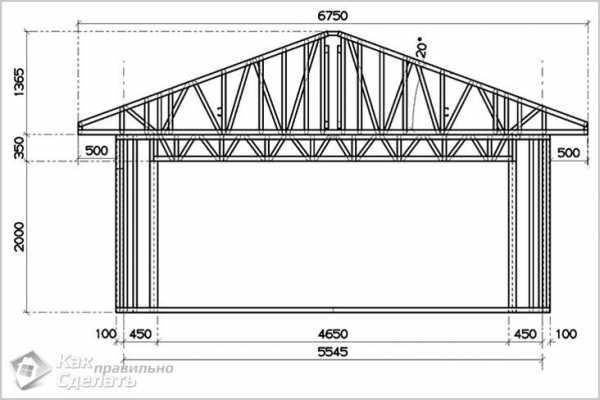

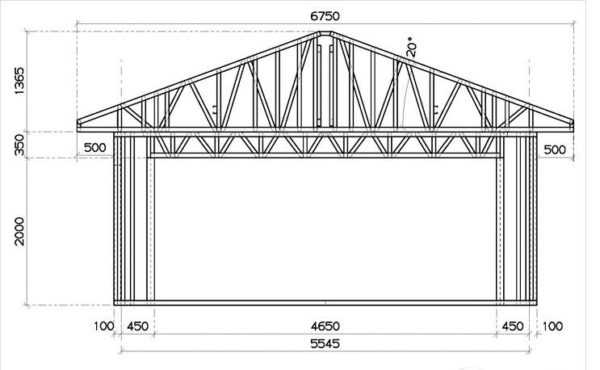

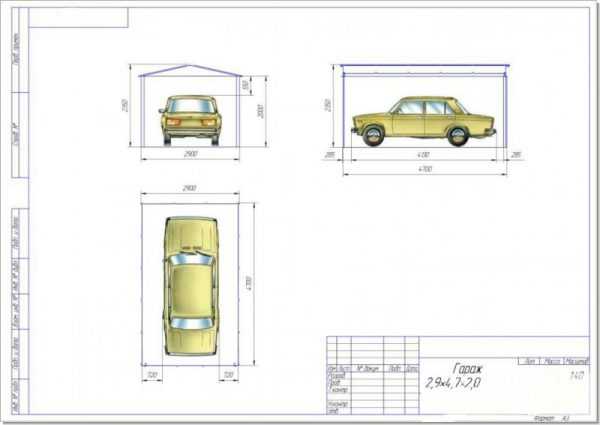

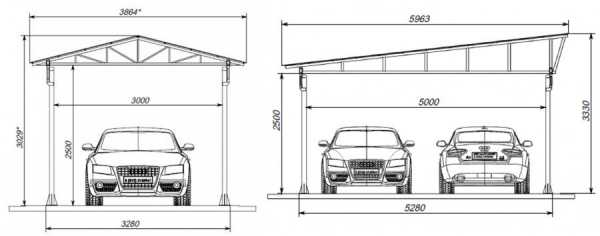

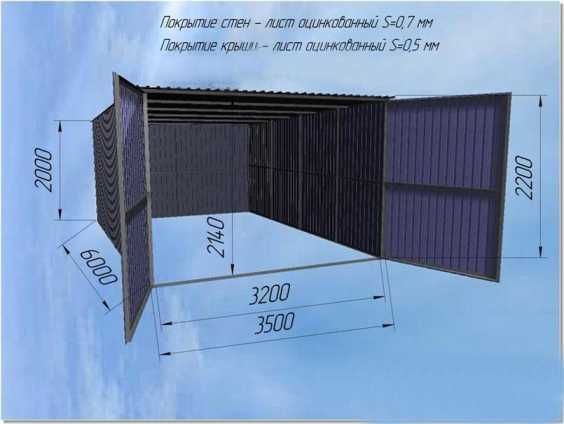

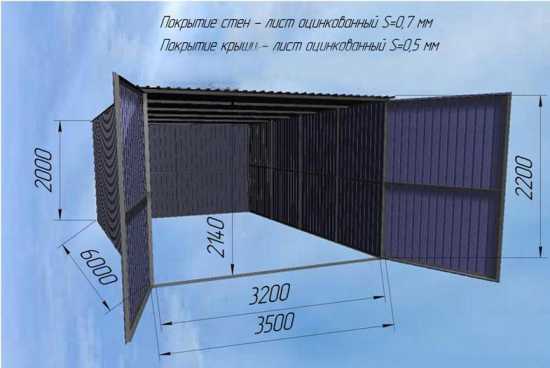

Чертеж и размеры гаража из профнастила

Располагать гараж лучше всего на возвышенности, это исключит подтопления в осенне-весенний период сильных дождей и таяния снега. Обращайте внимание на удобство подъезда, близость инженерных коммуникаций, электрических линий. Но для всех случаев действуют общие противопожарные требования – гараж не может быть ближе трех метров к жилым зданиям.

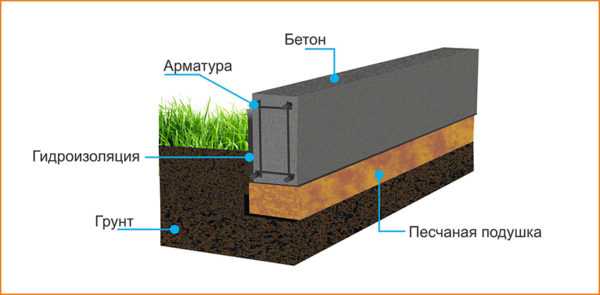

Какие фундаменты рекомендуются для гаража из профнастила

Одно из преимуществ гаражей из профнастила – небольшой удельный вес. Фундамент гаража из профнастила самый дешевый и простой. Какие можно выбрать типы конструкций?

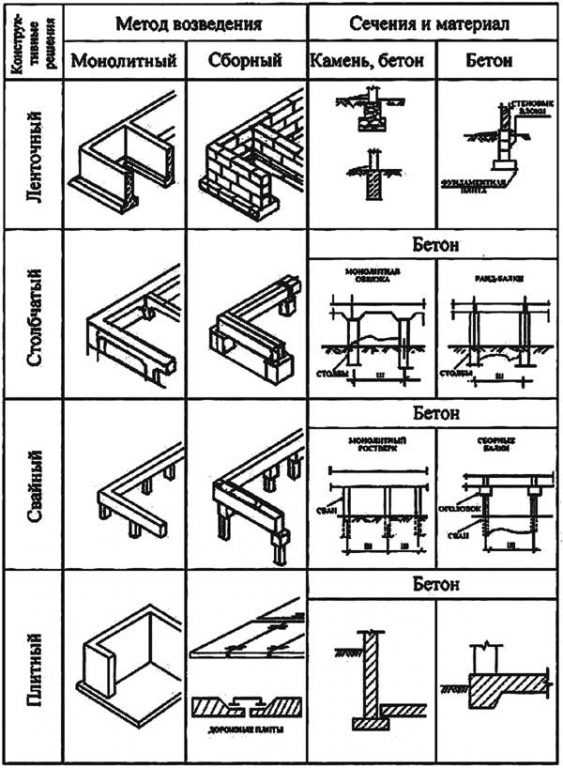

Виды фундаментов

Во время выбора фундамента учитывайте индивидуальные факторы. Для первых трех видов фундаментов (столбчатый, буронабивной и винтовой) придется в дальнейшем делать обвязку для закрытия просвета между уровнем земли и каркасом гаража. Если использовать третий вид (сборный), то пол в гараже обустраивается после монтажа конструкции. Пол в гараже может быть как бетонным, так и металлическим или деревянным.

Из чего изготовить каркас

Каркас можно делать из деревянных брусьев размером не менее 100×100 мм для вертикальных опор и 50×100 мм для горизонтальных элементов и стропильной системы. Второй вариант каркаса – из металлического проката. Используются трубы квадратного или круглого сечения, швеллеры, двутавры, угольники и т. д. Размеры проката должны учитывать размеры гаража и максимальные ветровые и снежные нагрузки.

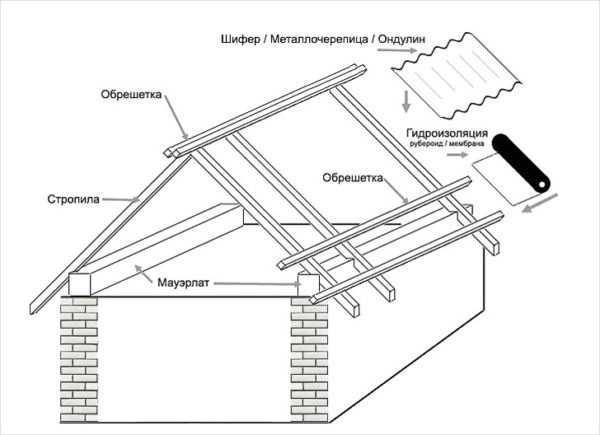

Виды крыши гаража

Для гаража используют два типа крыши: наклонную плоскую или двускатную. Первая дешевле, проще монтаж профлиста, делается несколько быстрее. Недостаток – плоская односкатная крыша для гаража имеет ограничения по нагрузкам. Они не рекомендуются к использованию в климатических зонах с высокими значениями высоты снежного покрова. Двускатные держат значительные нагрузки и считаются универсальными конструкциями, намного чаще гараж из профнастила делают с двускатной крышей.

Важно. Если предполагается ставить теплый гараж, то нужно предусматривать утепление крыши. В качестве утеплителей лучше применять пенопласт – он не боится влаги, с ним легко работать. Кроме того, по стоимости пенопласт намного дешевле минеральной ваты. В настоящее время есть виды пенопласта, не поддерживающие открытого горения – не нужно бояться возгорания.

Минеральная вата крайне негативно реагирует на увеличение влажности. Для того чтобы утепление было эффективным, минвату нужно с двух сторон защищать специальными мембранами, что усложняет монтаж профнастила. Их задача позволять влаге испаряться из минваты и защищать ее от ветра. Вместе с ветром уходит большое количество тепла, эффективность утепления резко ухудшается.

Выбор профлиста для гаража

Профнастил – новый стройматериал для возведения легких недорогих конструкций. В зависимости от технических параметров имеет несколько видов, ширина листа профнастила стандартная.

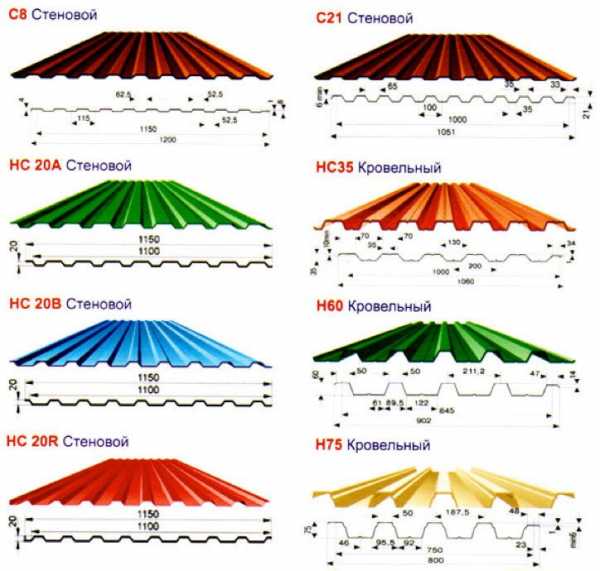

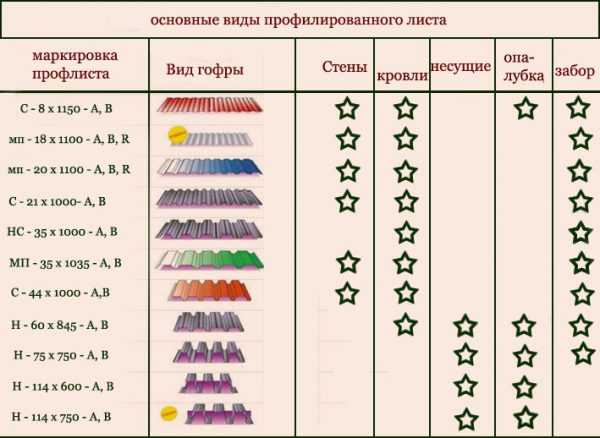

Виды профлистов

Во время выбора конкретного листа нужно обращать внимание на производителя, толщину, стоимость и размер профнастила. Длительность эксплуатации любого вида профнастила во многом зависит от добросовестности производителя. Если во время изготовления выдерживалась все технологические нормы, толщина цинкового слоя и верхнего защитного покрытия отвечает нормируемым параметрам, краски качественные и износостойкие, не боятся ультрафиолетового излучения, то срок службы будет составлять не менее тридцати лет.

Практический совет. Стоимость листов на 50% зависит от их толщины. Но нет необходимости для крыши покупать самый дорогой кровельный профлист. Можно приобрести более тонкий и дешевый, а для повышения устойчивости уменьшить шаг обрешетки. За счет этого значительно понизится сметная стоимость строения при тех же показателях несущей способности кровли.

Еще одно замечание. Учитывайте параметры листов по длине и шине во время подбора размеров, возведение стен гаража из профнастила будет почти безотходным. При проектировании важно помнить о нахлесте листов, в большинстве случаев достаточно, чтобы перекрывалась одна волна. Высота и ширина волн указываются на маркировке, если их нет, то рекомендуется их замерить рулеткой.

Пошаговая инструкция строительства гаража

Для примера будет взят самый простой проект строительства гаража из металлопрофиля. Размер 8×4,3×2,5 м. Для изготовления каркаса нужна профилированная труба 60×60 мм (150 м пог.), 170 м пог. трубы 50×25 мм, 36 м пог. трубы 60×30 мм. Для обшивки стен надо иметь 25 листов металлического профиля стандартной длины 2,5 м, для покрытия крыши надо 16 листов металлопрофиля длиной 2 м. Конек закрывается двумя коньковыми элементами длиной по 2 м каждый, дождевые воды отводятся двумя горизонтальными отливами Ø100 мм и двумя вертикальными Ø 50 мм.

Для повышения устойчивости нагруженных углов и усиления каркаса нужны уголки 100×100 мм и строительная арматура периодического профиля Ø 8–10 мм. Профлисты фиксируются специальными саморезами с резиновыми уплотнителями, на весь гараж необходимы саморезы для металлопрофиля не менее шести коробок по 250 шт. в каждой. Саморезы для профлиста должны иметь длину не менее трех сантиметров. Металлический каркас защищается от коррозии краской (нужно примерно 2 кг), для сварочных работ понадобится две пачки электродов Ø 2 мм. Фундамент ставится из готовых железобетонных балок 100×100 мм, их требуется 42 м.

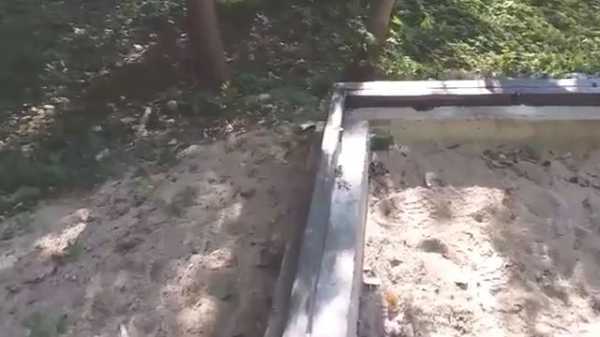

Строительство фундамента и обвязка нижнего пояса каркаса

Шаг 1. Выровняйте площадку под гараж, сделайте на ней песчаную подсыпку толщиной ≥ десять сантиметров. Песчаная подсыпка будет выполнять две задачи: компенсировать усилия вспучивания во время замерзания/размерзания грунта и служить естественным возвышением для отвода талых и дождевых вод.

Шаг 2. Выровняйте и утрамбуйте песок. Выравнивать нужно по уровню, можно пользоваться современным лазерным прибором или традиционным водяным. В противном случае каркас для гаража из профнастила может перекоситься.

Шаг 3. Сделайте разметку гаража. Для того чтобы углы были прямыми, пользуйтесь простой формулой: квадрат гипотенузы равняется сумме квадратов катетов. Соответственно, если у вас один катет три метра, второй четыре метра, то длина гипотенузы должна быть пять метров. На одной стороне гаража отметьте три метра, заготовьте веревку длиной пять метров, приставьте ее к концу метки и, используя в качестве гипотенузы, найдите точное расположение второй стороны гаража длиной четыре метра. Все просто и очень точно.

Шаг 3. Выставьте бетонные балки по разметке. Выровняйте их положение, на них будет стоять каркас под гараж из профнастила. Если надо, то подсыпьте или уберите песок. Для повышения прочности конструкции железобетонные балки нужно в углах скрепить между собой металлическими угольниками и дюбелями. Проверьте положение фундамента, представьте, как располагаются листы профнастила в каркасе. Все в норме – можно приступать к изготовлению каркаса.

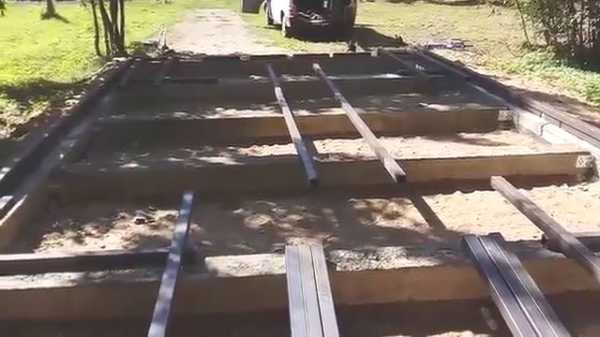

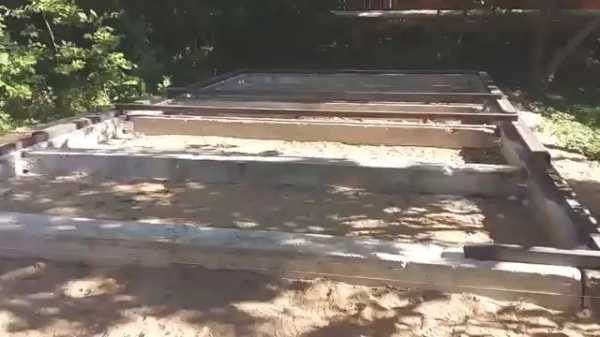

Уложенные железобетонные балки

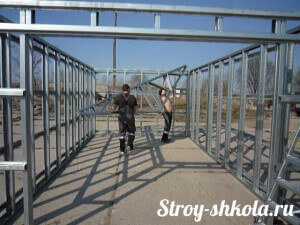

Изготовление каркаса

Очень ответственный этап работ, нужно внимательно к нему относиться.

Шаг 1. Строго по размерам уложите на бетонные балки нижний пояс каркаса из квадратных труб 60×60 мм. Углы сварите, по обеим сторонам вбейте анкеры из арматуры. Для этого предварительно надо высверлить отверстия в бетоне, анкера приварите к трубам. Проверьте правильность пространственного положения конструкции. На этом этапе еще можно исправить ошибки, потом уже будет поздно.

Нижний пояс каркаса

Шаг 2. Отрежьте заготовки вертикальных стоек и горизонтальных перемычек, уберите заусеницы. Если разметка сделана правильно, то детали будут иметь одинаковую длину, что намного облегчает и упрощает процесс сборки каркаса.

Практический совет. Сваривать каркас гаража проще секциями. Не приваривать каждую вертикальную стойку отдельно к нижнему поясу, а устанавливать уже готовые секции с горизонтальными перемычками.

Заготовки

Шаг 3. Установите переднюю и заднюю секции гаража с проемами для ворот. Укрепите конструкции раскосами, даже если есть небольшие размеры гаража, их можно делать из любого проката. Не обязательно покупать новый, можно использовать б/у, так будет намного дешевле.

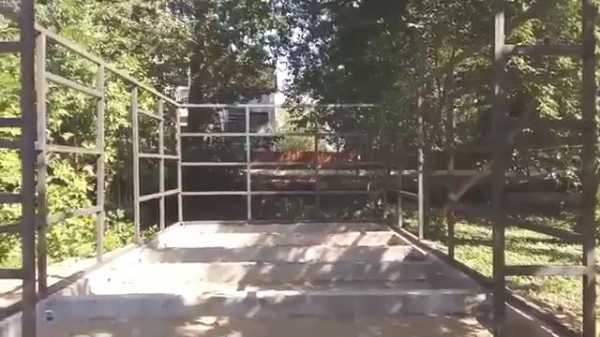

Установленные секции

Шаг 4. Сделайте верхнюю обвязку. Работы следует выполнять по уровню, не допускайте перекосов.

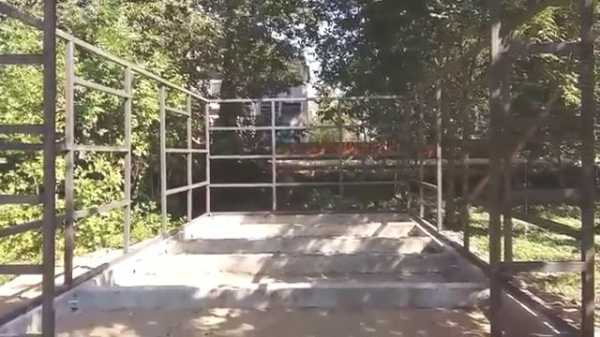

Верхняя обвязка

На этом первый этап сварки каркаса закончен, можно изготавливать и устанавливать элементы крыши.

Монтаж стропильной системы

Ферма для двускатной крыши гаража сваривается на земле на ровной площадке. Сделайте дин шаблон, проверьте правильность конструкции. Если все верно, то по этому шаблону можно сваривать остальные элементы крыши. На такой гараж понадобится 6 ферм. Угол наклона двускатной крыши гаража не менее 20°, но конкретное решение принимается с учетом климатической зоны расположения гаража.

Шаг 1. Приварите две крайние фермы, проверьте их положение. На них монтируется двускатная кровля гаража из профнастила.

Шаг 2. По коньку натяните веревку и по ней приваривайте все оставшиеся фермы, при необходимости можно элементы немного поправлять. Нужно добиться, чтобы конек располагался строго по веревке, а все нижние концы ферм лежали на одной линии.

Шаг 3. Приварите к фермам уголки для крепления кровли. Расстояние между обрешеткой выбирается в зависимости от толщины листов. Если для кровли используются стеновые тонкие листы, то расстояние между обрешеткой не более 50 см, в противном случае соединение двух листов профнастила под снегом может прогибаться. Обрешетка из оцинкованного профиля – вариант отличный, но не всем доступный.

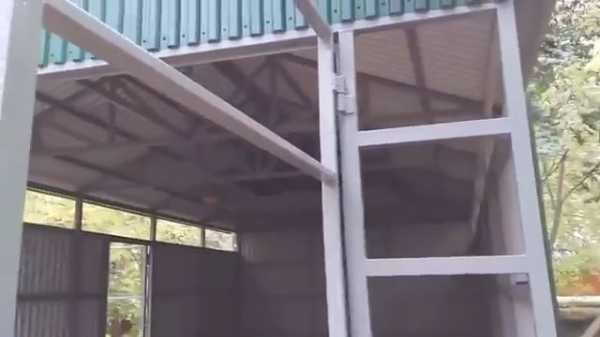

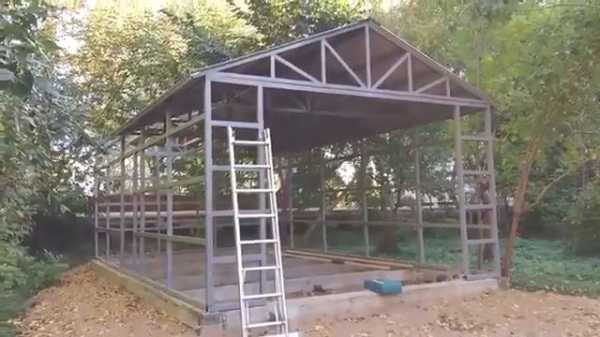

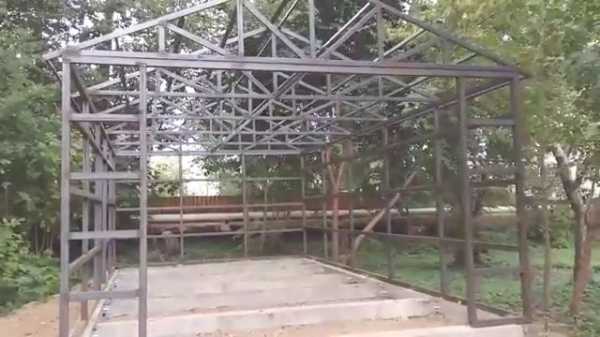

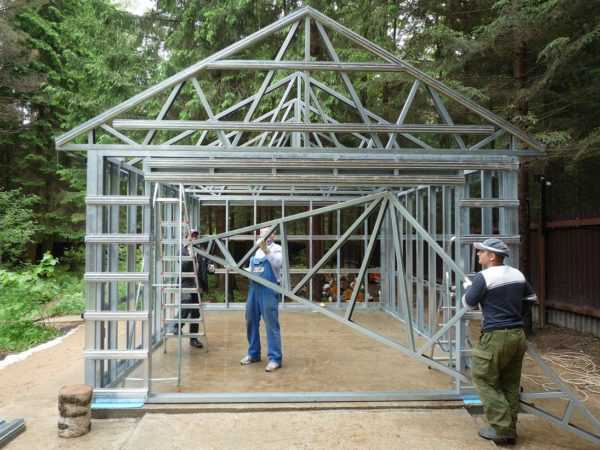

Установленные фермы

Не следует спешить, сварные швы трудно исправить. После того как каркас полностью сварен, нужно круглошлифовальной машиной удалить все потеки металла и ржавчину, затем каркас красится для защиты поверхностей от коррозии. Если краска на основе растворителей, то продолжать работы можно уже на следующий день. Можно делать каркас из оцинкованного профиля, но это очень дорого.

Порядок крепления листов обшивки и кровли

Установка профлиста начинается с покрытия крыши. Прикручивать листы следует ровными рядами, первым укладывается нижний ряд. Перекрытие листов примерно 10 см. Очень внимательно укладывайте первый ряд, потом исправить ошибки невозможно. Если возникли проблемы, то металлопрофиль придется полностью демонтировать и все начинать сначала. На завершающем этапе делается крепление конька к профнастилу. Для того чтобы исключить задувание снега, между коньком и кровлей можно установить специальные резиновые уплотнители, они продаются вместе с доборными элементами кровли.

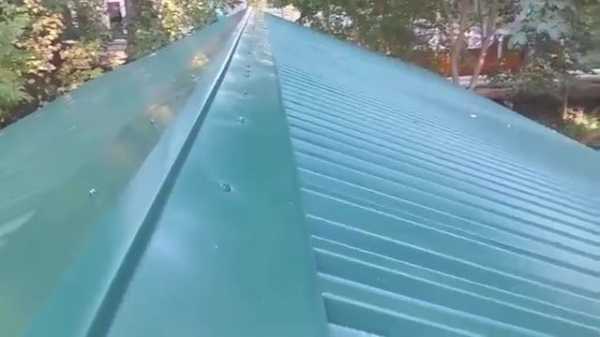

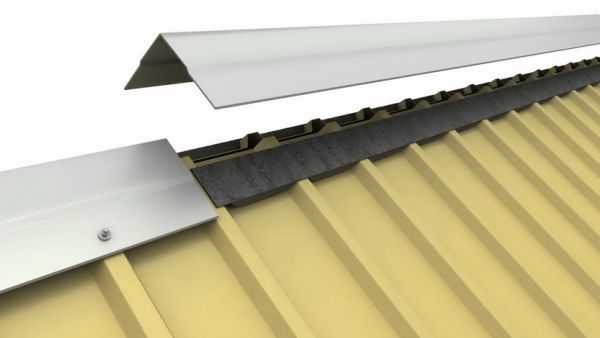

Установка конька

Обшивка кровли

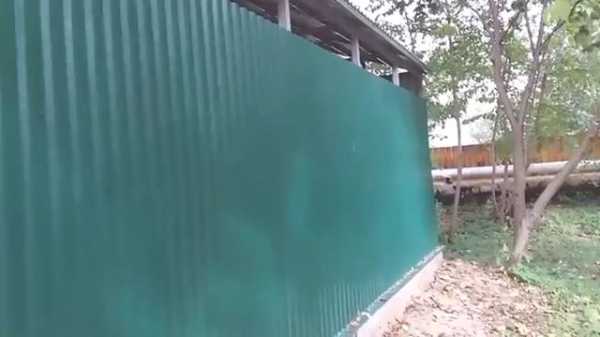

После того как сделана крыша, можно начинать обшивать стены гаража. Обшивка также делается рядами, работы начинаются с нижнего ряда. На последнем этапе зашиваются фронтоны. Внизу по периметру гаража на бетонные блоки устанавливаются металлические отливы.

Обшивка стен

Крепление гаражных ворот

Ворота довольно тяжелые, навешивать их нужно на прочных петлях. Все работы выполняются по уровню, обе половинки ворот должны плотно примыкать друг к другу. Это поможет избавиться от щелей в гараже из металлопрофиля. Внимательно приваривайте петли. Перед приваркой установите ворота на место, при помощи различных подпорок зафиксируйте их в нужном положении и только потом намечайте места приваривания петель. Закрепите к воротам листы профнастила.

Важно. Не забывайте к раме ворот приварить площадку для установки замка, если он будет внутренним. Для внешних замков такая площадка не требуется.

Перед установкой ворот профнастил с передней стороны нужно демонтировать. Обратно листы устанавливаются по окончании работ с воротами. В конце над воротами следует установить отлив, в противном случае вода с обшивки фронтона будет попадать внутрь гаража.

Крепление ворот

Утепление гаража

Для утепления металлоконструкций используются утеплители из пенопласта или минеральной ваты. Что выбрать?

1. Минеральная вата. Уже упоминалось, что этот материал очень боится влаги, мокрая вата отлично проводит тепло, эффективность утепления почти нулевая, кровельный профлист холодный. Есть еще одна проблема с ватой. Это тяжелый материал, крепить его нужно специальными металлическими дюбелями к прочной поверхности. В гараже для внутренней обшивки применяются плиты ОСП, а они не могут держать таких нагрузок – не позволяет малая толщина. Если прессованную вату не зафиксировать прочно, то со временем она обязательно даст усадку, а это также негативно влияет на показатели теплосбережения. Вывод – минеральную вату для утепления гаражей из металлопрофиля использовать категорически не рекомендуется.
2. Пенопласт. По всем показателям для гаражей намного лучше, чем минеральная вата, ним можно утеплить гараж из профнастила. Но и у него есть недостаток – пенопласт по неизвестным причинам нравится грызунам. Через несколько лет они могут твердые листы превратить в труху, все затраты будут напрасными. Как закрепить пенопласт на профнастиле? Никак.

Еще одно замечание. Утепленный гараж будет только тогда теплым, если его постоянно отапливать. При сегодняшних ценах на энергоносители это очень дорогое удовольствие. Кроме того, теплые гаражи нужны были для старых автомобилей. Они очень плохо заводились при минусовых температурах. Современные двигатели отлично запускаются при любых температурах. Вывод – опытные строители и водители категорически не рекомендуют утеплять гаражи. Вот и все практические советы, как сделать гараж из профнастила своими руками.

skimpro.ru

Гараж из профнастила своими руками + чертеж

Для того чтобы построить на своем дворе гараж из профнастила своими руками потребуется минимальный опыт проведения подобных работ. При отсутствии такового не стоит отчаиваться. Постройка не такая уж сложная, поэтому надо не спеша разработать чертеж каркаса и следуя инструкции выполнить все работы.

Разработка проекта

Неопытному человеку сложно сразу приступить к строительству гаража не разобравшись подробно со всеми деталями. Облегчить процесс поможет собственноручно составленный проект. В него надо включить все размеры конструкции начиная от пола и заканчивая крышей, а по этим данным можно будет подсчитать расход материала.

Для разработки проекта потребуется сделать чертеж постройки на листе бумаги. Вначале определяется масштаб. Можно, например, за 1 м реального размера взять 10 см нарисованного, ну или меньше по желанию.

Проект должен отображать следующие данные:

• Традиционно первый чертеж содержит общую схему постройки с видом спереди, сбоку и сверху. Процесс можно упростить, нарисовав трехмерное изображение гаража. По рисунку можно представить общий вид строения и его эстетичность относительно ландшафта двора.
• Второй чертеж отображает размеры каркаса. Все расчеты основываются на габаритах автомобиля. Здесь еще надо учесть, для каких целей необходимо построить гараж. Если только для стоянки авто, то достаточно таких размеров, чтобы можно было свободно открыть дверцы и выйти из машины. Под мастерскую надо увеличить пространство для установки верстака и предусмотреть конструкцию пола со смотровой ямой. Беря в расчеты габариты обычной легковой машины, ширину постройки делают 3 м, а длину – 5 м. Высоту определяют по свободному откидыванию капота на крышу авто, и, конечно, по росту хозяина.
  Изображая каркас, необходимо указать все вертикальные стойки. В первую очередь отображают угловые опоры, а затем промежуточные с расчетом расстояния между ними 700–800 мм. Для жесткости каркаса на схеме надо нарисовать расположение распоров по углам.

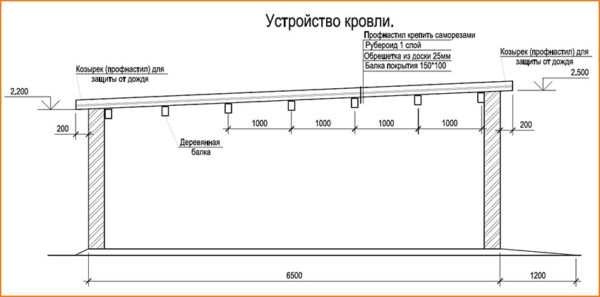

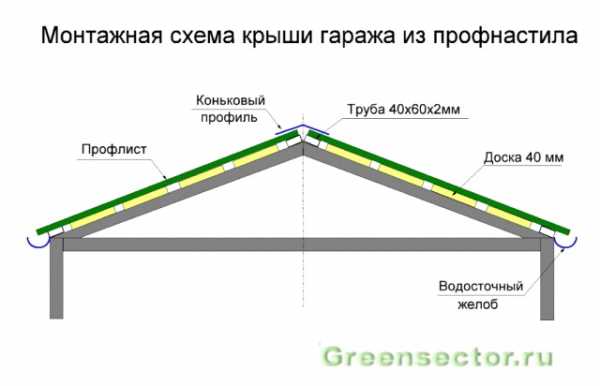

• Третий чертеж – это кровля. Для гаража можно построить односкатную или двускатую крышу. Схему первого вида можно отобразить на общем чертеже всей постройки из-за ее простоты. Чертеж двускатной конструкции лучше нарисовать отдельно. Здесь надо учесть минимальный ее уклон 30^о и 3 поперечные балки длиной равной ширине постройки. Они нужны для установки вертикальных стоек, образующих конек крыши.

Во время составления проекта, начертить правильно крышу является самым сложным действием. Чтобы иметь лучшее представление о конструкции, на фото можно посмотреть схемы, где отображена одно – и двускатная крыша:

Выбор места и разметка

Строить гараж из профнастила своими руками начинают с выбора места. Строение должно располагаться ближе к дому, если отсутствует возможность возведения во дворе. Обязательно наличие подъездной дороги и близлежащих точек подключения электроэнергии. Земельный участок желательно выбрать ровный без деревьев и без близкого расположения грунтовых вод.

На выбранном участке вбивают 4 колышка, обозначая углы гаража. Между ними натягивают строительный шнур, выделяя контур по которому будет бетонироваться фундамент.

Бетонирование основания

Конструкция гаража из профлиста не очень тяжелая, поэтому под нее не придется заливать усиленный фундамент. Самый простой вариант – это уложить на песчано-гравийную подушку готовые ж/б плиты. Сверху них смонтировать армирующую сетку и залить все бетонной стяжкой. Сам каркас можно сварить отдельно, потом установить на фундамент и закрепить анкерными болтами.

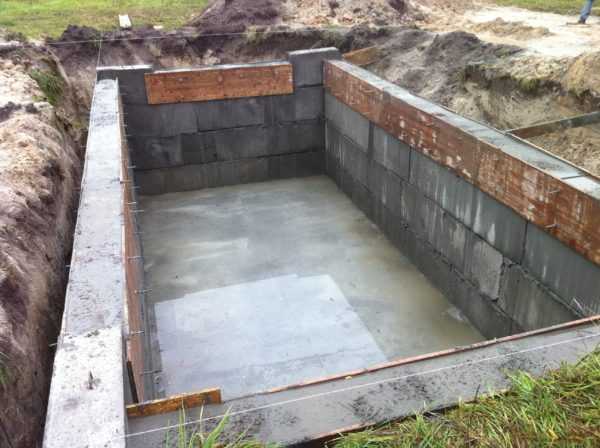

Если предусмотрена проектом смотровая яма, придется заливать ленточный фундамент:

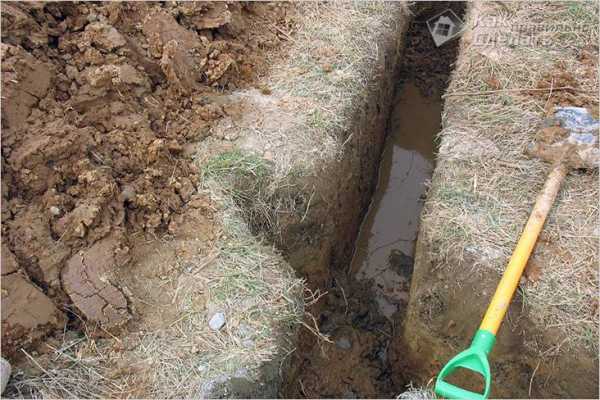

• По шнуру выкапывают траншею шириной 300–400 мм и глубиной 500 мм. По углам бурят ямы для основных опор. Их глубина от фундамента больше на 300 мм. Внутрь ямок насыпают 100 мм слой песка со щебнем, устанавливают по уровню опоры и заливают их бетоном.
• Вокруг траншеи выстраивают опалубок, ее дно засыпают 100 мм слоем щебня и укладывают армирующую сетку. На углах пруты сетки приваривают к стойкам, после чего заливают траншею бетоном.
• Под смотровую яму выкапывают котлован. Ее дно и будущий пол самого гаража засыпают 100 мм слоем песка, сверху укладывают гидроизоляцию и армирующую сетку.
• Вначале бетонируют дно смотровой ямы. Затем возводят ее стены из шлакоблока так, чтобы они выступали 100 мм над уровнем уложенной на пол гаража гидроизоляции.
• Последними бетонируют полы. По периметру фундамента крепят демпферную ленту, а в верхней части стен смотровой ямы устанавливают опалубок. Пол заливают бетонным слоем толщиной 300 мм. После его застывания делают чистовую стяжку.

Дальнейшие работы производят примерно через месяц после полного высыхания бетона.

Изготовление каркаса

Для гаража каркас лучше сварить их профильной трубы или швеллера. Первым по периметру фундамента укладывают стартовый профиль, приваривая его к угловым опорам. К нему приваривают промежуточные стойки одинаковой высоты с угловыми опорами. Сверху их соединяют профилем, который будет служить основанием стропильной системы. Всю конструкцию усиливают угловыми распорами.

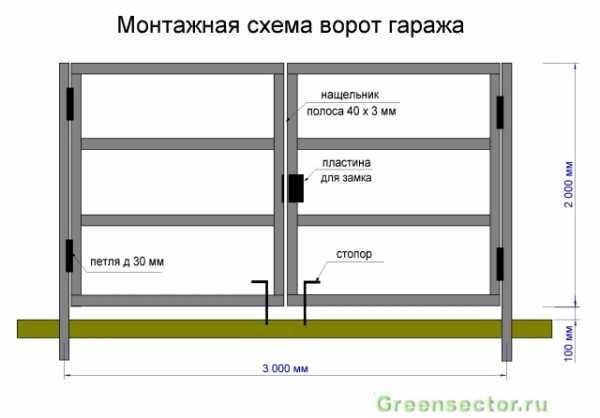

Гаражные ворота сваривают из уголка сечением 50 мм² и крепят петлями к основным опорам. По всему каркасу гаража и воротной раме шагом 500 мм прикручивают саморезами поперечные ребра жесткости из металлических планок.

Последними сваривают фермы. Их конструкция зависит от того какая будет крыша, одно – или двускатная. Фермы крепят к верхнему горизонтальному профилю, соединяя между собой планками обрешетки. Кровля из профнастила требует определенного шага обрешетки, который можно рассчитать по таблице:

Если была выбрана двускатная крыша, в финале должна получиться конструкция как на этом фото:

Зашивка профнастилом

В финале осталось зашить крышу и стены листами профнастила. Кровля обустраивается в последнюю очередь. Прежде чем ее покрыть, выполняют зашивку стен и гаражных ворот.

Первый лист крепят с угла каркаса одним саморезом вверху. По уровню выставляют его вертикальность, после чего намертво фиксируют саморезами через одну волну, кроме последней. Второй и последующие листы укладывают внахлест одной волны, аналогично прикручивая саморезами. Во избежание проникновения влаги под стыки, их обрабатывают герметиком. Гаражные ворота также зашивают профнастилом, только можно взять более толстые листы.

Металлическая крыша всегда образует конденсат, поэтому стропила надо покрыть гидроизоляцией. Можно использовать обычный рубероид. Если предусмотрены водостоки, крюки под них тоже крепят на этом этапе. По периметру крыши к обрешетке прикручивают ветровые планки, препятствующие попаданию осадков под кровлю.

Теперь пришло время покрыть крышу. Профнастил подают по одному, закрепляя его волнами параллельно оси строения. Первый лист располагают сверху боковой ветровой планки, выравнивают по краю и фиксируют саморезами также через волну. Следующие листы укладывают внахлест в сторону противоположного края. Финалом кровельных работ является монтаж коньковой планки на двускатной крыше.

На данном этапе гараж из профнастила своими руками построен. Дальнейшие работы предполагают внутреннее утепление и обустройство рабочего места.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как построить гараж из профнастила своими руками — чертежи и монтаж (фото, видео)

Каждого автолюбителя тревожит вопрос хранения и содержания верного «железного коня». Жителям городских многоэтажек повезло чуть меньше, так как им каждый вечер приходится искать свободное место для парковки, а вот владельцы частных домов вполне могут построить компактный, удобный гараж на придомовой территории. Эта незамысловатая хозяйственная постройка обычно выполняет 2 функции: оберегает автомобиль от посягательств грабителей, а также защищает от неблагоприятных погодных условий (холода, жары, дождя, снега). Она при небольших затратах значительно упрощает содержание и обслуживание автомобиля. В этой статье мы расскажем, как сделать чертеж и построить гараж из профнастила своими руками.

Содержание статьи

Выбор материала

Профнастилом называют профилированные листы из оцинкованной стали с полимерным покрытием из пурала или полиэстера. Это универсальный строительный материал, из которого может возводится крыша и каркас гаража. Он обладает высокой устойчивостью к влаге, коррозии, перепадам температуры и биологическим факторам. Механическая прочность профнастила обеспечивает большим количеством вертикальных ребер жесткости, которые не дают покрытию деформироваться. Чтобы построить гараж или другие хозяйственные постройки, используют:

• Несущий профнастил. Этот материал маркируется буквой «Н», что указывает на высокую механическую прочность и устойчивость к внешним воздействиям покрытия. Оно имеет дополнительные бороздки, придающие жесткость, максимальную высоту гофры и толщину основания. Несущий профнастил используют, чтобы сделать гаражи, ангары, контейнеры, массивные перекрытия. Из него изготовляется крыша и стены сооружения, благодаря чему пропадает необходимость приобретать другие материалы.
• Несуще-стеновой профнастил. Этот кровельного профилированного листа отличается от несущего меньшей толщиной основания, высотой гребней и жесткостью. Однако, крыша и стены из этого материала считаются не менее надежными, долговечными. Чаще всего гараж из профнастила небольшого размера делают из этой универсальной марки ввиду доступной стоимости.
• Стеновой профнастил. Профилированный лист, относящийся к стеновому типу, имеет наименьшую высоту волны, толщину основания и цену. Он используется для обшивки стен. Крыша из этого материала не прослужит долго, так как она не способна эффективно отводить атмосферную влагу, особенно если скаты имеет малый угол наклона.

Виды профнастила

Важно! Гараж из профнастила должен обладать высокой устойчивость к коррозии, проникновению воды и большой несущей способностью. Поэтому для строительства применяют марки Н114 или Н60, для простых проектов маленького размера берут С44. При проектировании гаража, нужно учитывать, что профилированный лист обладает высокой теплопроводностью, из-за чего поверхность материала и содержимое постройки будет сильно нагреваться на солнце. Устраняют эту проблему с помощью монтажа термоизоляции.

Подготовительный работы

Сделать гараж из профнастила своими руками под силу каждому мастеру с минимальными строительными навыками и базовым набором инструментов. Процесс сооружения этой хозяйственной постройки состоит из следующих этапов: создание проекта, разметки, заливки фундамента, сборки каркаса, обшивки и возведение кровли. Лучше всего выполнять эти работы силами 2-3 работников. Процесс подготовки к строительству гаража выглядит следующим образом:

1. Создание проекта. Чтобы сделать чертеж будущего гаража, определяют габариты постройки. Этот параметр зависит от того, сколько машин будет в нем содержаться. Для 1 автомобиля средних размеров достаточно ширины 2,8-3,0 м, длины 4,7 м. В таком гараже даже останется свободное пространство для организации сезонного хранения. На этом этапе важно определить, какая должна быть крыша. Наибольшей популярностью пользуются односкатные и двухскатные варианты. Выбор зависит от снеговой нагрузки и среднегодового количества осадков в зоне строительства.
2. Выбор места. Гараж располагают так, чтобы к нему вела удобная подъездная дорога, а также недалеко от основного дома Участок для строительства выбирают преимущественно ровный, чистый от деревьев и кустов.
3. Разметка. На расчищенном участке, согласно проекту, устанавливают 4 колышка по углам будущей постройки, а затем между ними натягивают шнур. Отмечают места, в которых располагаются опоры каркаса.
4. Заливка фундамента. По периметру гаража выкапывают траншею шириной 20-30 см на глубину 0,4-1,0 м. Засыпают в нее песчано-гравийную подушку, армируют, а затем заливают цементом.

Проект гаража из профнастила

Чертеж гаража на одну машину из профнастила

Обратите внимание! Ленточный фундамент набирает прочность 4-7 дней. У опытных мастеров существует профессиональная хитрость, предотвращающая растрескивание при застывании. Чтобы цементный раствор не деформировался в процессе высыхания, песчано-гравийную подушку перед засыпкой смачивают.

Сборка каркаса

Делая гараж из профнастила своими руками, нужно особое внимание уделить сборке каркаса сооружения, который можно построить из металла или древесины. Большинство опытных мастеров сходятся во мнении, что оптимальный вариант – металлические трубы диаметром 4 мм2. Выбор материала для каркаса зависит от веса, толщины и типа профнастила. Работы выполняют в следующем порядке:

• При заливке фундамента каждые 1-1,5 м устанавливают опорные стойки каркаса, укрепив элементы в вертикальном положении временными распорками. Высота стоек обычно составляет не менее 2-2,2 м.
• Опорные стойки каркаса связывают верхней и нижней обвязкой. При работе с металлическими конструкциями крепеж осуществляется с помощью дуговой сварки.
• В местах, расположенных поблизости от дверных проемов, каркас укрепляют подкосами, чтобы придать конструкции дополнительную жесткость.
• Изготовляют стропильную систему кровли. Наиболее простой и экономичный вариант для гаража из профнастила – односкатная крыша с уклоном 10-15 градусов. Для нее опорный каркас с одной стороны наращивают стойками, а затем устанавливают стропильные ноги.

Схема каркаса

Опытные мастера при проектировании гаража советуют учитывать длину строительный материалов, чтобы оставалось меньше обрезков. Чтобы строительство места хранения для автомобиля вышло экономичным, его длина не должна превышать 4,5 м, а высота 2 м.

Обшивка и отделка

Если не брать в расчет процесс заливки и затвердевания фундамента, гараж из профнастила можно построить за 1-2 дня. Некоторые производители выпускают готовые типовые комплекты, в которых элементы каркаса и обшивки нарезаны в размер, а мастеру остается только собрать конструкцию с помощью шуруповерта по прилагающейся схеме. Работы выполняют в следующем порядке:

1. В первую очередь профнастилом обшивают стены гаража. Крепление выполняют внахлест на 1-2 волны с помощью шуруповерта. Используют специальные саморезы для профилированного листа из оцинкованной стали с резиновой шайбой.

   Правила крепления профлиста

2. Сооружают кровельный пирог. Крыша из профнастила состоит из 2 слоев: гидроизоляции и кровельного покрытия. Между этими слоями располагается обрешетка из металла или древесины. В качестве гидроизоляции используют подкладочный рубероид. Срезы профнастила для защиты от коррозии обрабатывают шпаклевкой для металла или краской.

   Кровельный пирог крыш из профилированного листа

3. На нижнюю обвязку каркаса настилают балки перекрытия, а затем настилают дощатый пол. Пиломатериалы выбирают с учетом веса автомобиля.
4. Устанавливают ворота. Наиболее дешевый, простой вариант – двустворчатые, распашные ворота на петлях, которые легко делаются своими руками. Более сложную конструкцию имеет подъемный механизм.
5. Отделывают гараж изнутри. Проводят освещение, монтируют полки и ящики для хранения инструмента, садового инвентаря или других хозяйственных мелочей.

По опыту строителей такой гараж прослужит 50-70 лет при правильном обслуживании. Чтобы продлить срок эксплуатации сооружения, края профнастила покрывают защитными составами, а раз в 5 лет выполняют полное окрашивание постройки с обеих сторон.

Видео-инструкция

krovlyakrishi.ru
