Как установить терморегулятор на радиатор

Терморегуляторы на радиаторах позволяют поддерживать заданную температуру в помещении и экономят расходы на отопление. Но применять термоголовки можно лишь в индивидуальной системе отопления частного дома или квартиры.

В квартирах с централизованным отоплением, устанавливать терморегуляторы смысла нет, так как вместе с ними необходимо установить и теплосчетчик на квартиру, для учета потребленного количества тепла. А это в большинстве случаев не целесообразно из-за большой стоимости.

Особенности использования терморегуляторов

Необходимо учитывать, что современные модели терморегуляторов чувствительны к наличию мусора в теплоносителе. Они могут засориться и выйти со строя.

Поэтому их можно использовать в индивидуальной системе отопления (для одного дома или квартиры), сделанной без использования трубопроводов из обычной стали и устаревших радиаторов из чугуна.

Также в такой системе должен обязательно присутствовать фильтр очистки теплоносителя. Заливка водопроводной водой должна быть выполнена через фильтр.

Для централизованных схем подачи тепла, с наличием теплосчетчика на квартиру, должна быть установлена система очистки, не допускающая проникновение мусора к радиаторам внутри квартиры.

Термоголовка может работать как совместно с водой, так и с незамерзающими жидкостями на основе этиленгликоля, пропиленгликоля, а также на основе антифриза, хоть он и не рекомендуется к применению в жилых домах.

Обычная конструкция и размещение

Терморегулятор включает в себя клапан, который может перекрывать поступление теплоносителя к радиатору, и управляющего устройства, которое учитывает температуру воздуха внутри помещения. Но есть модели, которые могут также учитывать и температуру теплоносителя, температуру воздуха снаружи помещения, и температуру воздуха в других помещениях или на определенном расстоянии от радиатора (выносные датчики).

Терморегулятор или только его закрывающий клапан устанавливается на подающем трубопроводе радиатора, обычно на входе в сам радиатор.

При монтаже новой системы отопления длины трубопроводов создаются с учетом длины термоголовки. А если его нужно вставлять в уже действующую систему отопления, то подающий трубопровод придется обрезать и на его конце устанавливать (впаивать, обжимать, нарезать резьбу) соответствующее соединение.

Или же придется смещать сам радиатор, а на обратке устанавливать вставку равную величине смещения.

Направление установки клапана должно быть указано стрелочками на корпусе, по направлению тока жидкости.

Порядок монтажа

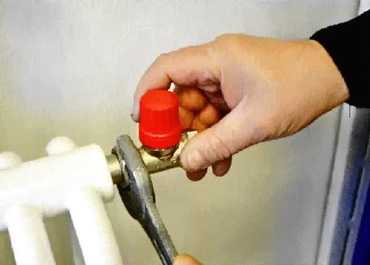

Как устанавливается терморегулятор на радиатор своими руками показано на фото.

На входе в радиатор (подача) устанавливается хвостовик с накидной гайкой. Он вкручивается в радиатор шестигранным ключом 12 мм. Это соединение «металл- металл» нужно уплотнить ФУМ-лентой.

К накидной гайке подсоединяется исполнительный клапан, гайка затягивается ключом 22 мм, уплотнитель – обычно силиконовая шайба на торце трубы.

С клапана снимается верхний защитный колпачек.

Затем, в соответствии с инструкцией по установке, термоэлемент настраивается, после чего термоголовка надевается на клапан, при этом поджимается кольцо с лепестками до щелчка.

Подключается труба подачи теплоносителя с уплотнением фум-лентой.

Какие бывают термоголовки, их характеристики

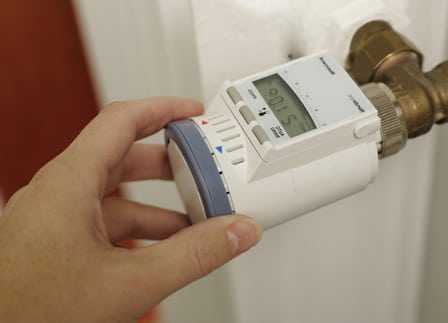

В продаже можно найти как простые механически терморегуляторы, так и с электронным управлением, программируемые и снабженные дисплеем. Эта термоголовка можно программировать наперед, а не просто задавать температуру как на механических моделях. Поэтому можно экономить еще больше, например, уменьшая температуру, когда в помещении никого нет, чтобы тепло не расходовалось бесполезно.

Терморегуляторы характеризуются чувствительностью к изменению температуры, — чаще 1,0 – 0,5 градусов, и скоростью реакции на изменение температуры в помещении на минимальный предел чувствительности, – обычно в районе 1 минуты.

Также учитывается и диапазон регулировки температуры в помещении, — обычно находится в пределах +5 — +30 град С. Дорогие системы снабжаются и блокировкой от детей и возможностью выноса датчика.

Выносной датчик обязательно понадобится, если радиаторы установлены за декоративной решеткой. В этом случае температура у радиатора будет отличаться в большую сторону от температуры в комнате, а КПД радиатора будет ниже.

Если индивидуальная система отопления из современных трубопроводов и радиаторов не была снабжена термоголовками, то это нужно исправить, — зачем выбрасывать значительные деньги на никому не нужное тепло? Возможно, что исходя из конкретной обстановки, целесообразно установить терморегуляторы только в каких-то отдельных комнатах …

teplodom1.ru

Как правильно установить терморегулятор на батарею отопления

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать тогда, когда батареи очень сильно нагреваются.

Регуляторы температуры следует устанавливать на такие батареи:

Алюминиевые.
Стальные.
Биметаллические.
Медные.

Ставить регулятор на чугунные изделия бесполезным потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Строение

Конструкция любого терморегулятора состоит из двух основных элементов:

Термоклапана (термостатического вентиля).
Термоэлемента.

Термоклапан является обычным клапаном или вентилем. Он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что приводит к изменению количества поступающего теплоносителя.

В термостатическом вентиле конус двигает термоголовка. Она также известна как термостатический элемент.

Она состоит из:

основания;
крышки, которая и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
цилиндра;
теплового агента;
шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном».

Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. Газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Принцип работы

Меняется температура воздуха в помещении. Если она растет, увеличивается объем цилиндра. В результате сильфон растягивается.
Увеличенный сильфон давит на размещенный под ним шпиндель.
Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность высокая.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

Закрытия шторой.
Сквозняков.
Попадания прямых солнечных лучей.
Дополнительных источников тепла.

Виды

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

Тип термоголовки.
Вид теплового агента.

Согласно первому критерию бывает:

Ручной терморегулятор для батарей отопления.
Механический.
Электронный.

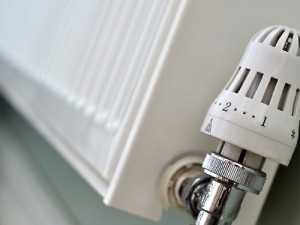

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево. Ее вращение приводит к поднятию/опусканию золотника в кране. Такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль, а когда становится холодно, опять нужно менять положение его крышки. Но можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

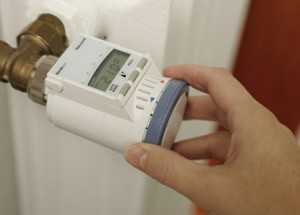

Электронные терморегуляторы на батареи имеют очень много полезных опций. Они отличаются большими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. Находятся они в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. На ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Типы теплового агента

Наиболее часто используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

Жидкостные.
Газовые.

Более дешевыми и простыми являются регуляторы первого вида. Но они управляют батареей медленнее.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов маленькая.

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С.

Особенности термоклапана

Он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран: однотрубной или двухтрубной.

Если вы установите в однотрубную систему кран для двухтрубной, радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Установка

Монтируют электронный терморегулятор на батарею просто. Для этого выполняют следующие действия:

Перекрывают стояк и спускают воду.
У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. Трубу перерезают в одном месте.
Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
Откручивают от термовентиля штуцер с американкой.
Штуцер фиксируют в радиаторе, а основание крана на трубе.
Прикладывают кран к штуцеру в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
Фиксируют электронную или механическую термоголовку.

Особенности установки:

термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие – холодное помещение;
большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. Надо создавать байпас.
