Терморегулятор для радиатора отопления | Гид по отоплению

А А А

Danfoss.

Терморегулятор для радиатора отопления – устройство, позволяющее с высокой точностью (погрешность не более 1°С) поддерживать заданную температуру в помещении. Регулировка температуры осуществляется при помощи изменения количества поступающего в радиатор теплоносителя.

Какие преимущества дает применение терморегулятора (термостата)?

  1. Комфортная температура воздуха. При помощи увеличения/снижения поступления теплоносителя в радиатор, термостат автоматически поддерживает температуру воздуха в комнате на заданном уровне (±1°С). Если в помещении становиться слишком жарко, термостат снижает подачу теплоносителя в радиатор, в результате чего, температура и теплоотдача радиатора снижается. И наоборот, если в комнате становиться прохладно, подача теплоносителя в радиатор увеличивается.
  2. Более экономично используется теплоэнергия. В результате того, что помещение не перегревается экономия тепла может доходить до 20%.

Конструкция терморегулятора

Терморегулятор для радиатора отопления состоит из пластикового корпуса, в котором находиться латунный или оцинкованный сильфон (сильфоновая емкость, термобаллон). Сильфон заполнен веществом с высокими показателями теплового расширения, как правило это этилацетат, воск, толуол или газоконденсат. Из всех четырех веществ самым эффективным является газоконденсат, т.к. именно он позволяет прибору быстро реагировать даже на самые незначительные изменения температуры в комнате.

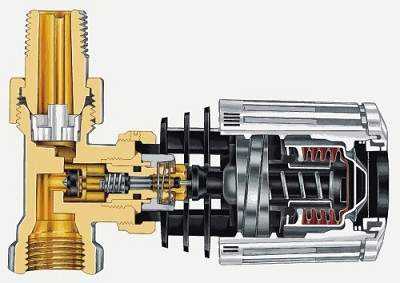

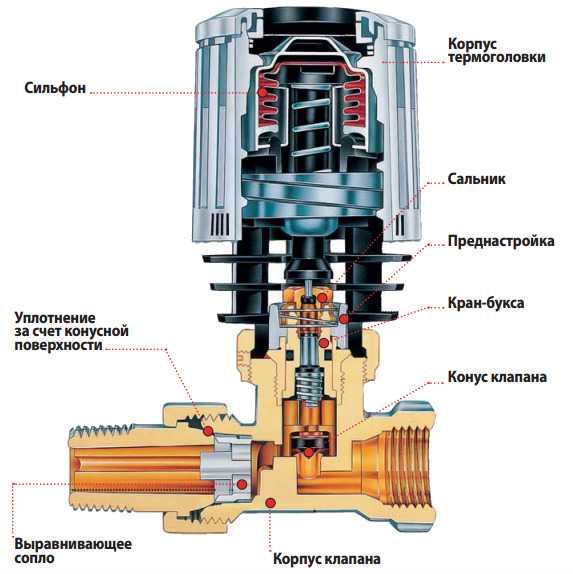

Конструкция термостатической арматуры Danfoss.

Еще одним элементом конструкции радиаторного терморегулятора является конусный шток, изготовленный из нержавейки или полипропилена. Под воздействием вещества в сильфоновой емкости шток поднимается или опускается, тем самым увеличивая/уменьшая сечение проходного канала, по которому в радиатор поступает теплоноситель. Таким образом происходит регулировка подачи теплоносителя в радиатор. Шток оснащается двумя пружинами из нержавеющей стали, которые помогают ему подниматься и опускаться.

Совет! Одной из основных проблем радиаторных термостатов является прикипание штока и пружин при длительном нахождении в одном положении. В большей степени это касается устройств с силой давления на шток менее 2 кг. В случае прикипания, вещество в сильфоновой емкости просто не может выдавить шток. Для предотвращения этой проблемы рекомендуется использовать терморегуляторы с силой давления более 4 кг. Кроме того, на время отключения системы отопления в летний период следует демонтировать термостатические головки, что позволит снизить вероятность прикипания подвижных элементов прибора.

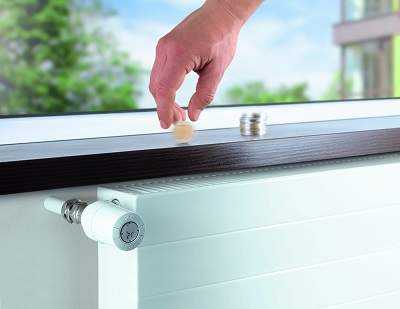

Терморегулятор Danfoss на стальном панельном радиаторе.

Терморегуляторы обладают устройствами защиты радиатора от размораживания. Если температура воздуха в комнате снижается до +5°С — +8°С (у каждой модели свой минимум), шток автоматически поднимается, пропуская теплоноситель в прибор отопления.

Примечание! Иногда в качестве терморегулятора для радиатора отопления используется обычный шаровой кран, придавив который можно ограничить поступление теплоносителя в радиатор. Такое решение достаточно распространено, однако у него есть один минус: находящийся в придавленном состоянии кран, через какое-то время может прикипеть так, что кран невозможно повернуть ни в одну стороне, но даже, если кран и возможно повернуть, скорее всего он не будет герметично перекрывать поток теплоносителя.

Стопорное кольцо позволяет зафиксировать настройки.

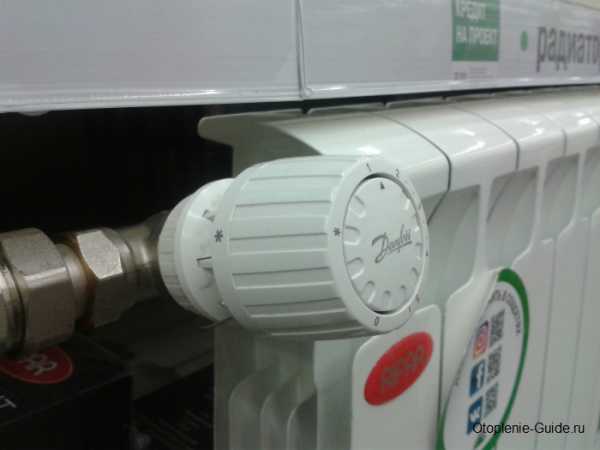

Терморегулятор Danfoss на панельном радиаторе.

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).

Установка терморегулятора на радиатор отопления

Монтаж каждой конкретной модели радиаторного термостата осуществляется в соответствии с инструкциями и руководствами производителя. Тем не менее, есть некоторые общие требования к монтажу, подходящие практически для всех моделей:

  • Корпус устройства не должен находиться под прямыми солнечными лучами, иначе термостат будет «считать», что в помещении более высокая температура, чем есть на самом деле. «Решив», что в комнате слишком жарко, терморегулятор сократит поступление теплоносителя в радиатор;

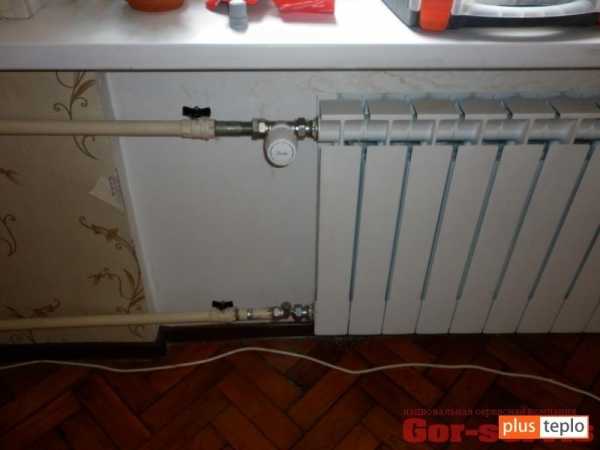

Правильный монтаж терморегулирующей арматуры.

Важно! Радиаторный терморегулятор всегда должен быть чистым, без пыли и других загрязнений. Периодически его необходимо протирать, но без использования каких-либо моющих средств и абразивных материалов.

  • Термостат не должен находиться прямо над подающим трубопроводом, т.к. поднимающиеся от трубы потоки теплого воздуха будут искажать фактическую температуру воздуха в помещении. Термостат должен располагаться горизонтально сбоку от трубы;
  • Не следует закрывать терморегулятор для радиатора отопления какими-либо предметами интерьера, такими как шторы, занавески, шкафы, кресла, декоративные экраны и т.п. Все эти предметы будут задерживать тепло рядом с терморегулятором, что повлияет на точность его работы;

Данфосс.

Примечание! Если дизайн помещения не позволяет «открыто» использовать терморегулирующий прибор, то в этом случае рекомендуется применять термостат с выносным датчиком, который монтируется вдали от окон, дверей и приборов отопления. Выносной датчик позволяет исключить влияние посторонних факторов на работу термостата. Датчик соединяется с терморегулятором через капиллярную трубку длиной 2-8 м.

  • Подсоединенный трубопровод не должен оказывать давление на корпус радиаторного термостата;
  • Рекомендуется оснастить радиатор байпасом или перепускным клапаном. Это позволить сохранить циркуляцию теплоносителя в системе отопления, если к примеру в помещении станет слишком жарко и термостат практически полностью перекроет поступление теплоносителя в радиатор;
  • Теплоноситель должен двигаться в направлении, которое указано стрелкой на корпусе клапана;
  • При монтаже клапана не рекомендуется использовать газовые ключи.

Видео



Похожие записи:

otoplenie-guide.ru

Радиаторный термостат | Блог инженера теплоэнергетика

Приветствую вас, уважаемые читатели моего блога! Радиаторный термостат — это регулирующий клапан для обеспечения комфортной температуры в помещении. Лучше всего ставить их в частном доме, где автономная система отопления, и вы ни от кого не зависите. Тогда вообще самое милое дело. Можно ставить их и в зданиях и в жилых домах, но тогда сначала лучше провести автоматизацию ИТП. И если вы ставите у себя в квартире термостат, а теплоузел  в доме еще советского образца, то будет следующая ситуация — у вас в отдельной комнате, квартире он будет регулировать температуру внутреннюю, а в общем по дому, подъезду, это будет разрегулировка гидравлики, пусть и небольшая. В одном месте меньше тепла, в другом больше, и экономии тепла по дому вообщем не будет.

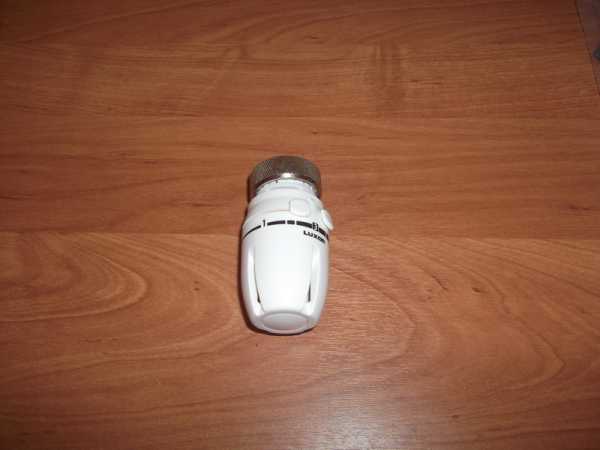

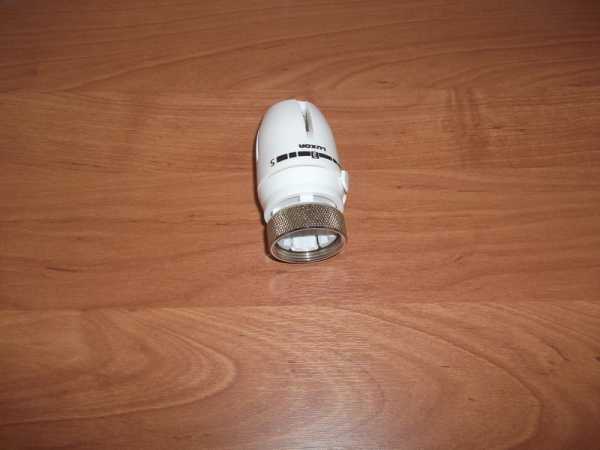

       Любой радиаторный термостат состоит из двух составляющих — термостатического вентиля (клапана)

и термостатической головки (сенсора).

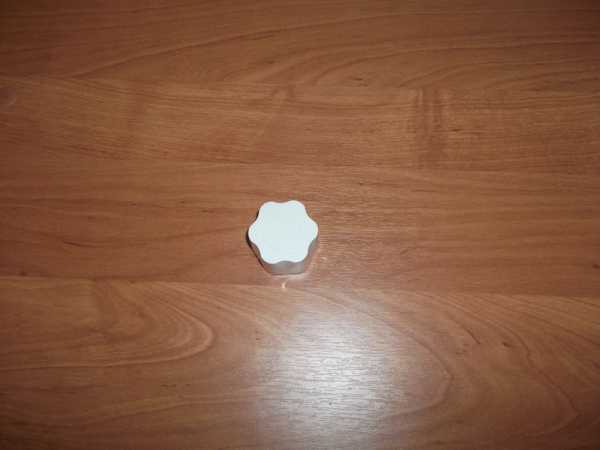

Термостатический вентиль может работать в ручном режиме, без термоголовки (термостата), для этого на нем есть специальный колпачок с обозначениями «+» и «-».

        Кроме ручного режима, предусмотрен режим работы с термостатом.Рассмотрим устройство и принцип работы термостата.В термостате имеется цилиндр (сильфон), в котором находится наполнитель, который реагирует на любые изменения температуры воздуха в комнате, при повышении температуры увеличивается в объеме, при понижении — сжимается. Если температура в помещении становится меньше той, что установлена на шкале термостата, объем наполнителя становится меньше, а сам сильфон сжимается и перемещает шток клапана, увеличивая тем самым расход воды через радиатор. Соответственно, в помещении становится теплее.

        Если же температура воздуха в комнате становится выше, чем по шкале термостата, наполнитель в сильфоне увеличивается в объеме, прикрывая клапан. Температура в комнате понижается. Именно таким образом идет воздействие на шток, который соединен с сильфоном.Когда мы ставим термостат на термостатический вентиль, то шток будет надавливать на запирающий конус этого устройства, а клапан, соответственно, прикрывать или открывать поток теплоносителя.

Термостаты бывают двух видов по типу наполнителя — жидкостные и газовые. В жидкостных термостатах сильфон наполнен специальной жидкостью, ну например, толулолом. Газовые термостаты содежат в качестве наполнителя сжиженный газ. Принципиальное отличие между ними — это то, что газовые термостаты быстрее реагируют на то, как меняется температура в комнате, однако считается, что жидкостные точнее передают изменение температуры в помещении на исполнительный механизм термостата.

         В этой статье я писал про различные схемы разводки отопления,  и при выборе термостатов это тоже нужно учитывать. Так для однотрубной системы отопления и для домов с двухтрубной системой старой постройки (до 1998 г.) нужно подбирать радиаторные термостаты с небольшим  внутренним сопротивлением, чтобы не было больших потерь давления на терморегуляторе, и поток воды распределялся равномерно.

        Особенно это актуально для однотрубной системы, необходимо, чтобы часть воды затекала в радиатор, а часть уходила по стояку, а не полностью миновала прикрытый радиатор. Для однотрубной системы нужно учитывать также и наличие перемычки (замыкающего участка). Если перемычки нет, то лучше вообще не завязываться с установкой радиаторного термостата, а поставить обычный ручной регулирующий вентиль. Если перемычка (байпас) есть, терморегулятор нужно ставить обязательно после перемычки.

        Дело в том, что учитывая качество воды на отопление в нашей стране, терморегулятор в режиме, когда он хорошо прикрыт,может просто забиться окалиной и т.п., и перестанет пропускать поток воды. Это может  произойти в том случае, если вы поставите терморегулятор до байпаса. При однотрубной системе перекроется весь стояк и «благодарность» от соседей вам гарантирована. Для двухтрубных систем в домах новой постройки (после 1998 г.),соответственно, нужны термостаты с повышенным сопротивлением. Фирмы производители обычно делают колпачки для термостатических вентилей однотрубной и двуххтрубной системы разного цвета. Традиционно — для однотрубной серого цвета, для двуххтрубной белого (или бывает и другой,но не серый).

Как настраивается терморегулятор? Нужно повернуть его рукоятку до совмещения цифр на ней с меткой или стрелкой. Цифры на шкале соответствуют следующим значениям температуры :

1 — 14 °C ;

2 — 17 °C ;

3 — 20 °C ;

4 — 23 °C ;

5 — 26 °C.

При монтаже радиаторного терморегулятора нужно учитывать, чтобы термостатическая головка была параллельна полу, а не вниз, или как зачастую монтируют, головой вверх.

Почему параллельно полу? Дело в том, что радиатор отдает тепло не только лучистым теплообменом, но и конвекцией, то есть теплый воздух уходит вверх, а холодный вниз, и процесс этот идет непрерывно, и чтобы конвекция сильно не влияла на работу теромрегулятора, лучше ставить параллельно полу.

       Сталкиваясь с радиаторными термостатами, для себя я сделал вывод — терморегулятор на радиаторе, конечно, штука хорошая, но все таки регулировать расход и количество тепла в системе нужно прежде всего на тепловом вводе, то есть в ИТП (теплоузле), или от котла (в частном доме).

Хотя польза от них, несомненно, есть.Считается, что в частном доме они могут приносить до 20-25 % экономии тепловой энергии.

Буду рад комментариям к статье.


teplosniks.ru

Терморегуляторы для радиаторов: где и когда применяются?

Для контроля температурного режима в помещении обычно устанавливаются специальные вентили, перекрывающие поступление теплоносителя в отопительные батареи. Такой способ вполне оправдан при наличии возможности регулярного осмотра системы отопления и оценки температуры воздуха. Но в отсутствие «смотрителя», быстро реагирующего на тепловые изменения, использование вентилей чревато переохлаждением либо перегревом помещений. В этом случае вам могут помочь терморегуляторы для радиаторов отопления, которые создадут регулируемое тепло в доме и экономию средств в кошельке.

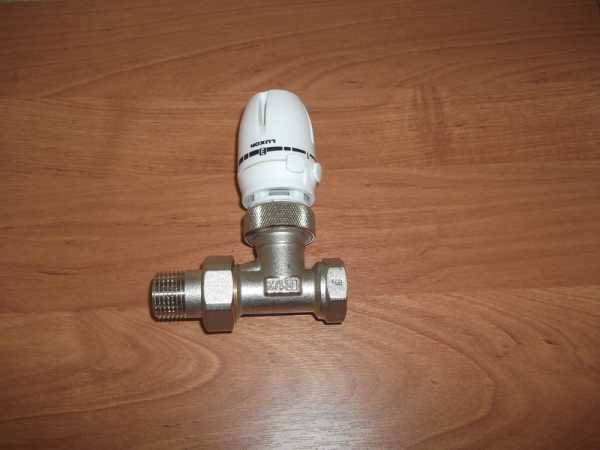

Терморегулятор

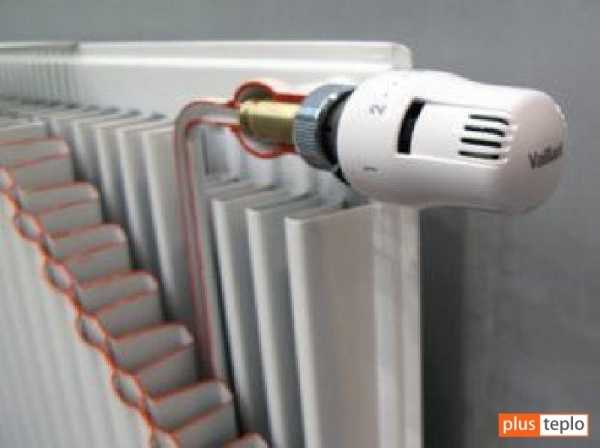

Устройство радиаторных терморегуляторов

Виды

На данный момент рынок теплового оборудования может предложить несколько видов температурных контроллеров для систем отопления, от самых простейших до сложных автоматических устройств:

  • Механический терморегулятор с ручной регулировкой. Работает так же, как и простой вентиль, имея только одно отличие – риски с цифрами на ручке, позволяющие поворачивать ее в конкретное положение. Может дать эффект только при наличии термометра и постоянной ручной регулировке.
  • Терморегулятор механический с автоматическим управлением – это автоматизированное устройство. В этом варианте вручную выставляется только максимально допустимая температура батареи.

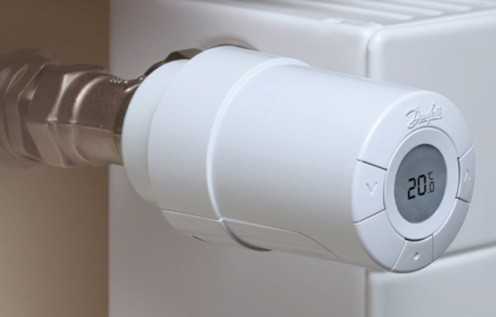

  • Электронный терморегулятор имеет дисплей, на котором выставляются исходные данные, и работает от электрического сигнала.

Также подобные приборы различают по способу получения на них теплового сигнала: напрямую от теплоносителя, от воздуха в помещении либо от уличного воздуха (вне помещения).

Механическое устройствоЭлектронный термостат

Принцип действия

Радиаторный терморегулятор любого вида действует достаточно просто. Встроенный в него клапан при необходимости перекрывает либо открывает путь для прохода теплоносителя в секции радиаторов. При изменении интенсивности его потока одновременно меняется и температура батареи отопления. Движение клапана при этом направляется механическим усилием руки человека либо автоматически, в том числе электрическим способом. Установка клапана в исходное положение происходит за счет возвратной пружины.

Особенности конструкции

  1. Механический терморегулятор с автоматическим видом управления состоит из термочувствительного элемента, который называется «сильфон», регулятора (золотника) и привода (шток), отдающего сигналы на закрытие и открытие клапана. Сильфон обычно наполнен жидким либо газообразным веществом. При изменении температуры воздуха меняется объем теплоносителя, действуя на размеры сильфона. Это вызывает передвижение регулятора-золотника и привода, толкающего клапан в нужное положение.
  2. Электрический терморегулятор для радиатора отопления вместо сильфона содержит электромагнитное реле. Сигнал на него поступает с установленного в помещении температурного оповещателя. Перемещение сердечника реле вызывает движение регуляторов закрытия клапана на входе в радиаторный элемент.

Применение терморегуляторов

Куда устанавливаются?

Приборы регуляции температурного режима обычно устанавливаются на входной магистрали в радиатор отопления. Они отлично работают на алюминиевых, стальных и биметаллических батареях, которые достаточно быстро нагреваются и остывают.

Внимание! При установке терморегуляторов обязательно учтите тип радиаторов в вашем доме. На чугунные батареи подобные приборы не ставят из-за слишком большой инертности чугуна.

Некоторые сложности возникают при монтировании аппаратов в однотрубную систему отопления. Это происходит из-за того, что температура на последовательно соединенных секциях падает гораздо быстрее, чем на выходе из прибора, и перестает соответствовать выбранному режиму. Во избежание подобного эффекта используют дополнительную обводную трубу.

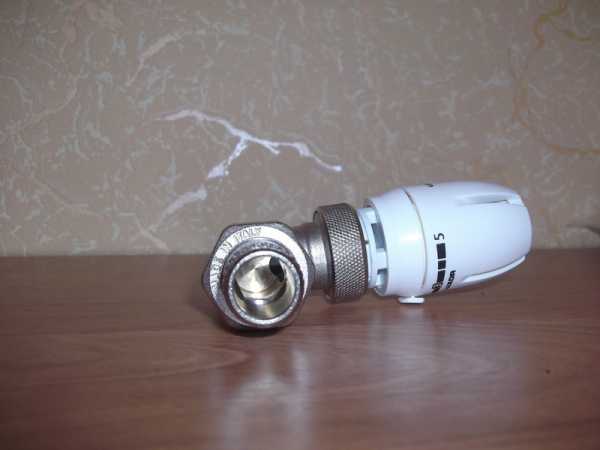

Терморегулятор для алюминиевого радиатора

Как правильно выбрать

Терморегулятор для радиатора нужно выбирать, исходя из потребностей и возможностей потребителя:

  • Конечно, «ручные» приборы намного дешевле автоматики, но требуют большего внимания и постоянной регулировки.
  • При выборе обязательно обратите внимание на вид и размер клапана — он должен подходить к трубе, на которую будет установлен.
  • Существуют аппараты с программируемым изменением температуры — в течение суток либо на неделю. Хорошо продумайте, нужно вам это или нет.
  • Цена на приборы со встроенными температурными датчиками ниже, чем с выносными.

Важно! Электронный терморегулятор даст более точный контроль нагрева радиаторов благодаря значительной удаленности температурного датчика от батареи.

Правила установки

Чтобы терморегулятор, установленный на входе в радиаторный блок, хорошо работал и выполнял возложенные на него функции как можно дольше, при его установке и обслуживании необходимо придерживаться нескольких несложных правил:

  • Перед установкой приборов вода из системы отопления должна быть спущена.
  • Устройство с ручным управлением должно иметь свободный доступ для регулярной настройки.
  • Автоматический терморегулятор нельзя закрывать плотными декоративными экранами для радиаторов либо тканевыми драпировками. В этом случае он будет отмечать температуру внутри экранного короба, а не в комнате.
  • В конце каждого отопительного сезона клапаны терморегуляторов должны быть полностью открыты (особенно в централизованных системах отопления) во избежание поломки и засорения приборов.
Установка регуляторов температурного режима в систему

plusteplo.ru

Зачем нужны терморегуляторы для радиаторов


Современная система отопления предполагает установку вентилей, регулирующих подачу потоков теплоносителей, поступающих в радиатор отопления. Установка терморегулятора – это еще и защитная мера в случае каких-либо аварий в системе отопления и поломки самого радиатора. Такой вариант установки терморегулятора – на входе потока теплоносителя в батарею – помогает легко отключиться от подачи тепла или понизить проходимость и нормализовать температуру в комнате.

Внутреннее строение терморегулятора

Такое новшество, к тому же очень полезное, приносящее комфорт в жизнь обывателя стали применять не очень давно, но уже пришли к выводу, установка терморегуляторов необходима и рациональна. Весь вопрос заключается в том, какой тип и какой марки и какого производителя устанавливать.

Некоторые устанавливают шаровые краны и считают что, если они могут им регулировать температуру и поток теплоносителя, они предназначены для работы в графике «открыть – закрыть», а промежуточное состояние, «полуприкрытости», выводит кран из эксплуатации довольно быстро. Так, проходя, поток тепла, оставляет осадок из инородных частиц на крае перекрывающего шара, образуется «нарост», и кран перестает функционировать. Как результат – его может сорвать поднятие давления в тепловом потоке, в итоге, прорыв, и ЧП в виде мокрых ковровых покрытий, пострадавшая мебель от горячей воды и прочие «радости» для владельца жилья.

Есть вариант регулировки при помощи конусного вентиля, но здесь тоже свои «но», выключив на время, забываем включить, в итоге мерзнем и ругаем несовершенство системы, а надо-то было всего-то выбрать автоматический терморегулятор для батареи отопления, который способен выполнять автоматически весь процесс и устанавливать комфортную атмосферу в помещении.

Устройство терморегулятора

Быть ли не быть терморегулятору в системе отопления?

Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.

Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:

  • Датская компания «Данфосс».
  • Германская «Oventrop».

Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.

Место установки

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.

Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.

Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:

  • экономят расход топлива,
  • улучшают микроклимат,
  • ремонт производить нет необходимости.

Все это говорит в пользу выбора и установки термостатов на отопительные приборы.

Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.

Где поставить термостаты?

Как выбрать место установки терморегуляторов, волнует многих. Зачастую их устанавливают в спальнях, но этого как раз и не надо делать. Необходимо терморегулятор установить в тех комнатах, где есть перепад температур: кухни, гостиной, в общем, там, где бывает много людей. В спальне же будет достаточно и ручного конусного вентиля, который прекрасно справится с поставленной задачей регулировки теплового потока.

Есть небольшие нюансы установки термостатов в частных домах малой этажности. В них термостат устанавливают на втором этаже, так как все тепловые потоки воздуха поднимаются вверх, и на первом этаже бывает гораздо прохладнее, а вверху – душно. По такому же принципу устанавливают в комнатах, выходящих окнами на юг, в кухни, где часто готовят и нагревают воздух теплом от плиты.

Также удобны такие термостаты в тех коттеджах, где владельцы не проживают постоянно. Термостат будет поддерживать заданную минимальную температуру, экономя большое количество топлива. Также необходимо их сочетать с установкой радиаторов панельного типа, у которых небольшая емкость и встроенные датчики.

Термостатические элементы со встроенным датчиком размещают в месте, где обеспечена свободная циркуляция воздуха и установка производится горизонтально, для правильности показаний датчика. При сомнительных показаниях встроенного датчика, рекомендуется пользование автоматическим дистанционным датчиком, который показывает более точные показания температурного режима.

79w.ru

виды, как выбрать и схема монтажа

Устройства, предназначенные для регулирования и поддержания заданной температуры в помещениях, называются терморегуляторами для радиаторов. Они устанавливаются перед радиатором в специальное отверстие, по ходу поступления теплоносителя. Это своеобразные вентили, которые позволяют контролировать подачу теплоносителя, увеличивая или уменьшая ее.

Виды

Существует три типа этих устройств:

  • Шаровой кран. Он поддерживает лишь 2 режима – в открытом или закрытом положении. Попытки установить его в промежуточном положении неизбежно приводят к потере герметичности и последующему выходу прибора из строя. Поэтому этот тип устройства считается наименее эффективным.
  • Ручной конусный вентиль работает в нескольких позициях и отличается большей результативностью. Однако подобные терморегуляторы для батарей требуют постоянного внимания, ведь после перевода вентиля в промежуточную позицию, его необходимо вручную возвратить в исходное положение.
  • Термостат. Это лучший вариант терморегулятора, работающий полностью в автоматическом режиме.

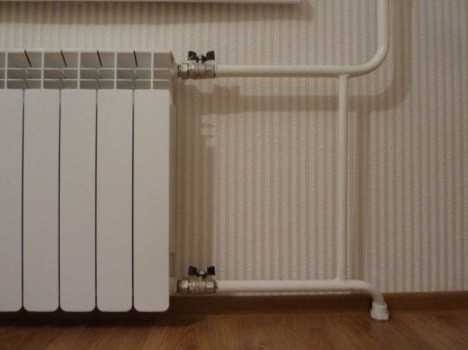

Шаровой кран на батарее позволяет открывать или закрывать подачу теплоностителя.

Однако системы отопления отличаются по типу строения и требуют установки соответствующего оборудования. Поэтому в продаже имеются терморегуляторы для однотрубных или двухтрубных отопительных конструкций. Для однотрубных систем следует выбирать только устройство с байпасом – специальной трубной перемычкой, способствующей независимому движению теплоносителя в трубопроводе.

Преимущества использования

Преимущества использования этих компактных устройств:

  • Они способствуют существенной экономии ресурсов. Благодаря их работе можно уменьшить расходы на отопление до 25%.
  • Улучшается микроклимат: воздух в помещении не пересушивается и не перегревается. Комфортная температура способствует улучшению самочувствия.
  • Точная коррекция температур. Благодаря высокой чувствительности приборов, заданная температура будет поддерживаться с максимальной точностью.
  • Установка термостатов в частных жилых помещениях наиболее эффективна. Более того, ее стоимость окупается всего за один сезон.
  • Приборы очень компактны, отличаются современным дизайном и легко вписываются в любой интерьер.
  • Они контролируют полноценную работу всех отопительных приборов в цепи: даже самые удаленные радиаторы будут прогреваться на одном уровне с другими.
  • Установленное оборудование долговечно. Оно не требует дополнительного обслуживания на протяжении 20 лет (примерный срок эксплуатации).
  • Механические и автоматические терморегуляторы можно использовать для работы с новыми, а также действующими отопительными системами.

Устройство

Автоматический термостат представляет собой специальный клапан, автоматически связанный с термической головкой. Она обладает высокой чувствительностью и состоит из:

  • жидкостного элемента;
  • привода;
  • регулятора.

Существуют вариации термоголовок, где вместо жидкостного установлен газовый или упругий элемент.

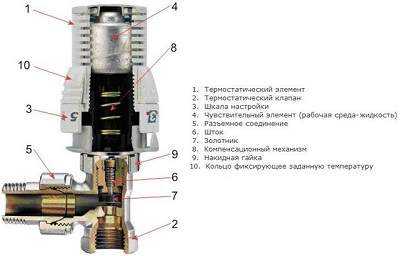

Механический термостат имеет несколько иное строение:

  • термическая головка;
  • чувствительный жидкостный элемент;
  • компенсационный механизм;
  • специальное кольцо для фиксации заданной температуры;
  • числовая шкала для настройки;
  • гайка накидная;
  • термостатический клапан;
  • шток;
  • золотник;
  • разъемное соединение.

Особенности работы

Термостатический элемент (или термическая головка) механического термостата содержит сильфон – особый цилиндр с гофрированными внутренними стенками. Внутри сильфона находится жидкость, которая очень чувствительна к температурным колебаниям. Когда температура повышается, жидкость растягивает сильфон, переводя шток в другое положение. Шток, в свою очередь, воздействует на клапан и поток теплоносителя перекрывается.

Реагируя на понижение температуры, жидкостная среда сжимает цилиндр. При этом воздействие штока на клапан ослабляется, что способствует открытию потока и увеличению объема теплоносителя.

Современные термостаты разработаны с учетом многократного повторения подобных циклов, поэтому их срок службы довольно долгий. По некоторым подсчетам, термостат рассчитан примерно на миллион сжатий и растяжений – а такой «резерв» он способен использовать приблизительно за 100 лет.

Газонаполненные терморегуляторы

Способность газонаполненных термостатов быстрее реагировать на колебания температуры, является их серьезным преимуществом. Причина в том, что газ реагирует на малейшие изменения мгновенно, тогда как жидкости необходимо время, чтобы нагреться и начать воздействовать на механизм.

Процесс заключается в следующем: газ, сконденсированный в самой холодной части устройства, максимально удален от корпуса и не зависит от его температуры. Когда воздух в комнате остывает, газ реагирует и молниеносно приводит в действие оборудование. Такой принцип работы способствует большей экономии и поддержанию точного температурного режима.

Выбор и установка

Чтобы правильно выбрать терморегулятор для радиатора необходимо выполнить термодинамические, а также термостатические расчеты и проанализировать показатели работы системы.

Как уже упоминалось, установка термостатического оборудования в частных домах будет максимально эффективной. Монтаж следует провести вначале на верхних этажах, постепенно спускаясь вниз. Лучше использовать чувствительные регуляторы с газонаполненными термостатами для наибольшей экономической эффективности.

Однако желающие контролировать процесс обогрева квартиры также могут использовать это оборудование. Начинать следует с наиболее солнечных комнат, кухни и гостиной (где регулярно собирается много людей).

При монтаже терморегулятора следует убедиться, что термоголовка зафиксирована в горизонтальном положении (относительно установленного оборудования). Это необходимо для компенсации нагрева трубы и клапана. Прибор с байпасом необходимо устанавливать согласно стрелке. Стрелка указывает направление, по которому в трубопроводе должен двигаться теплоноситель. Только определив его, можно правильно установить устройство.

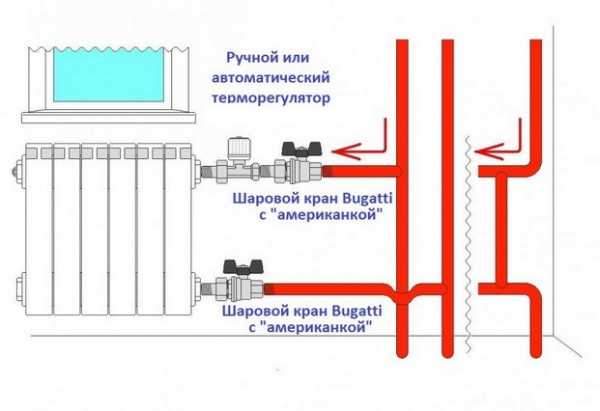

Схема монтажа терморегулятора на радиатор

Итак:

  • приобретение терморегуляторов положительно повлияет на микроклимат в доме, а также на экономическую сторону жизни.
  • Оборудование следует выбирать обдуманно, выполнив необходимые расчеты.
  • Монтаж термоустройств можно выполнять только в некоторых комнатах, подверженных наибольшему нагреву.
  • Для правильной установки оборудования желательно воспользоваться услугами мастеров.

udobnovdome.ru

электронный и механический, установка, принцип работы

Терморегулятор (или термостат) – это один из ключевых элементов системы радиаторов для обогрева помещения. Именно при помощи терморегулятора для радиатора отопления происходит изменение объема теплоносителя, попадающего в радиатор, а значит, изменяется и степень нагрева последнего. Как следствие, воздух в помещении прогревается больше или меньше – в зависимости от выставленного режима.

Чем плох механический регулятор

Конечно, можно регулировать температуру батарей, используя механический терморегулятор, в роли которого выступает обычный запорно-регулирующий вентиль. Но во-первых, это лишние временные затраты, а во-вторых — риск перекрытия и завоздушивания всего стояка, и в-третьих — большая вероятность частых поломок кранов, так как они могут не выдержать такого частого открытия-закрытия вентиля.

Наконец, при помощи крана невозможно осуществлять точный контроль над тем, до какой температуры нагревается радиатор, а вместе с ним – и воздух в помещении.

Плюсы терморегулятора

Установка терморегулятора для отопления поможет вам легко избавиться от всех перечисленных неудобств и без лишних усилий создать в своем доме или квартире комфортный микроклимат, причем в каждой комнате – по своей программе. Например, очень важна комфортная температура для спальни, потому что полноценный крепкий сон возможен только в прохладе – около 18…19°C.

Электронный или механический терморегулятор незаменим для батареи на кухне и в других комнатах с окнами, выходящими на солнечную сторону, так как при организации системы отопления в этих помещениях необходимо обязательно учитывать скачки температуры в дневное (дополнительный обогрев солнцем) и ночное время суток.

Электрические термостаты такие изменения чувствуют очень тонко, а это прямой путь к экономии энергоресурсов, а значит, и финансовых средств.

По какому принципу работают терморегуляторы для батарей?

Терморегулятор, который устанавливается на батарею системы отопления, внешне похож на обычный кран, только вместо вентиля – термостатическая головка. Внутри нее находится термоэлемент, называемый сильфоном.

Сильфон

Сильфон – это устройство с гофрированными стенками («гармошкой») и содержимым (жидкостью или газом), принцип работы которого основан на уменьшении/увеличении объема при малейших изменениях температуры. Сильфон соединен со штоком, который воздействует на клапан, изменяющий диаметр отверстия, через которое в радиатор попадает теплоноситель.

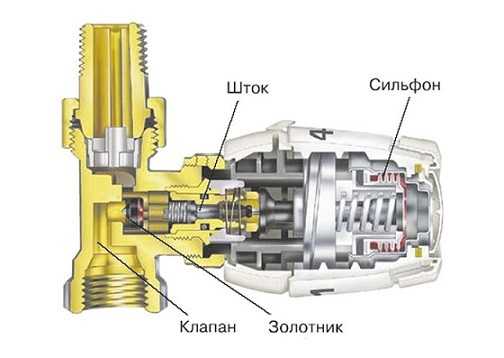

Строение терморегулятора.

Устройство терморегулятора выполнено таким образом, что при повышении температуры «гармошка» начинает растягиваться и постепенно выталкивает шток. Шток опускается до тех пор, пока внутри батареи не установится необходимая температура. В этот момент термостат максимально снижает подачу теплоносителя в радиатор. Когда воздух начинает остывать, работа терморегуляторов на радиаторы отопления начинается по обратному алгоритму.

Качественные электронные терморегуляторы отопления полностью вырабатывают свой ресурс примерно после миллиона циклов растяжения/сжатия «гармошки» сильфона. Во временном эквиваленте это около 100 лет работы системы обогрева дома или квартиры.

Инструменты и материалы

Инструменты и расходные материалы, необходимые для установки терморегулятора отопления:

  • Болгарка – для вычленения отдельного радиатора из системы отопления;
  • Плашка – инструмент для нарезки резьбы на трубу батареи;
  • Сварочный аппарат, если есть необходимость в изменении схемы отопления;
  • Сантехнический лен – для уплотнения соединений;
  • Краска.

Пошаговая инструкция

Прежде чем начнется установка терморегулятора для батареи отопления, необходимо обязательное отключение отопления и слив из батарей остатков воды. Радиатор отсоединяют от труб подачи и «обратки». Если имеется запорный вентиль, его тоже снимают.

Установка байпаса

Если имеем дело с однотрубной отопительной системой, своими руками устанавливаем на радиаторы байпасы – перемычки из кусков труб небольшого диаметра. Принцип работы байпаса заключается в обеспечении циркуляции теплоносителя даже тогда, когда его подача из центрального стояка временно прекращена.

Как и куда ставится регулятор?

Электронный терморегулятор монтируется посредством резьбового соединения в отверстие, через которое в батарею поступает теплоноситель. Резьбу обматывают уплотнителем – сантехническим льном, пропитанным краской.

Обратите внимание на стрелку, нарисованную на корпусах всех терморегуляторов на радиаторы отопления: ее направление должно совпадать с направлением движения теплоносителя в системе. Вкручивайте термостат аккуратно, чтобы не повредить его корпус.

Еще одно обязательное требование – это установка термостатического регулятора строго в горизонтальной плоскости. От этого зависит эффективность работы прибора и четкость контроля над нагревом радиаторов.

Если конфигурация системы батарей такова, что установить электрические регуляторы горизонтально не представляется возможным, приобретите термостат с выносным датчиком температуры. Такой датчик можно монтировать на удалении до 2 метров от радиатора и самого терморегулятора.

Общие рекомендации по установке термостата

Важно помнить, что:

  • Расстояние от пола до терморегулятора – не менее 80 см;
  • Электронный терморегулятор не должен находиться в зоне восходящих потоков воздуха от радиаторов;
  • Прибор должен быть защищен от прямых солнечных лучей;
  • Теплопотоки в помещении должны иметь свободный доступ к регулятору, то есть нельзя прикрывать его шторами, экраном, мебелью и т.д.;
  • Выносной датчик жестко фиксируется на стене при помощи скоб.

Настройка терморегулятора

Калибровка термостата производится только тогда, когда полностью завершена установка и система снова заполнена теплоносителем. Батареи должны равномерно прогреться. После этого можно начинать настраивать тот или иной терморегулятор своими руками.

Четко следуйте инструкции по эксплуатации прибора и выбирайте для радиатора системы отопления тот температурный режим, который необходим для данного помещения.

Этап 1

Закройте двери и окна в комнате, чтобы минимизировать теплопотери. Возьмите комнатный термометр. Сначала поверните головку регулятора влево до упора, чтобы полностью открыть термоклапан.

Радиатор начнет нагреваться под действием поступающего в него горячего теплоносителя. Когда термометр покажет повышение температуры на 5-6 °C, поверните термоголовку вправо до упора, чтобы закрыть клапан. Воздух начнет постепенно остывать. Далее снова поворачивайте головку влево, но на этот раз – плавно.

Этап 2

Как только в радиаторе послышится шум воды и начнет ощущаться резкий нагрев, отпустите термоголовку. Запомните ее положение, то есть значение на градуированной шкале, имеющейся на корпусе. Настройку терморегулятора для отопления на этом можно считать завершенной.

Заключение

Итак, установка терморегулятора на батарею отопления поможет вам не только создать комфортный микроклимат в каждой из комнат дома или квартиры, но и существенно сэкономить энергоресурсы.

Это особенно важно, если речь идет о системе индивидуального отопления. Если вы только планируете создание такой системы своими руками, задумайтесь о приобретении радиаторов со встроенными термостатами. Это намного удобнее, так как значительно уменьшится объем монтажных работ.

x-teplo.ru
