Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

  • Назначению:
    • комнатные;
    • погодные.
  • Способу монтажа:
    • стенные;
    • настенные;
    • крепящиеся на DIN рейку.
  • Функциональным возможностям:
    • центральное регулирование;
    • беспроводное регулирование.
  • Способу управления:
    • механические;
    • электромеханические;
    • цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

  • Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
  • Количество каналов:
    • одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
    • многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
  • Габаритные размеры:
    • компактные;
    • большие;
    • крупные.
Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

  • И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
  • И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
  • Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

  • Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
  • Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
    Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

  • Датчик температуры пола.
  • Датчик температуры воздуха.
  • Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

  • Цифровые.
  • Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

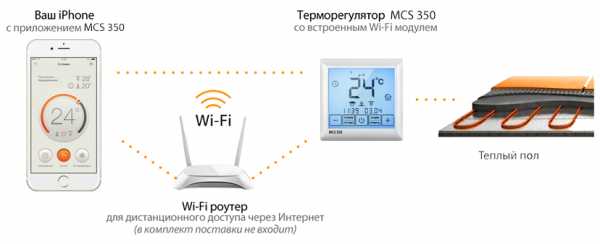

  • Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
  • Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.
Принцип действия, плюсы и минусы

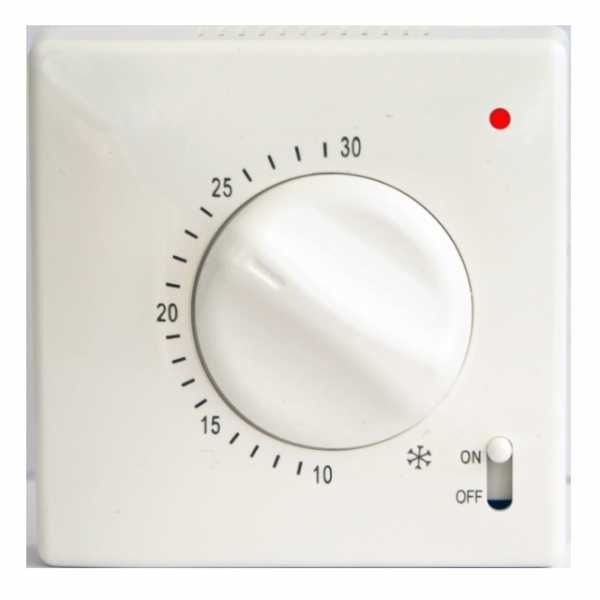

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

  • Надёжность.
  • Устойчивость к перепадам напряжения.
  • Не подвластны сбоям электроники.
  • Работают при отрицательных температурах.
  • Можно эксплуатировать в условиях резких изменений температуры.
  • Простое управление.
  • Длительный срок службы.

Недостатки:

  • Наличие погрешности.
  • Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
  • Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

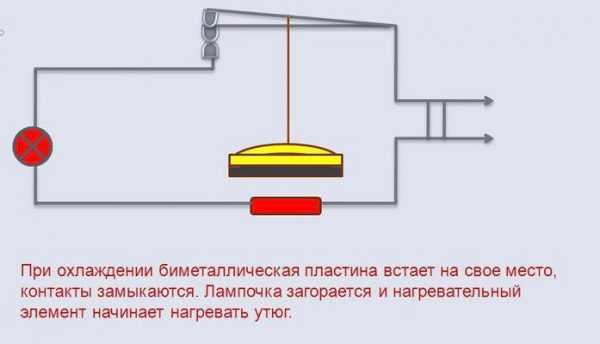

  • С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.

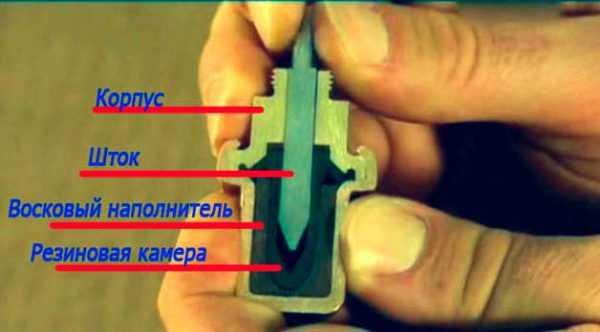

  • С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

  • Автоматическое включение обогрева.
  • Герметичность.
  • Невысокая цена.

Минусы этих приборов:

  • Низкая функциональность.
  • Сложность добиться высокой точности регулирования.
Специфика электронных терморегуляторов

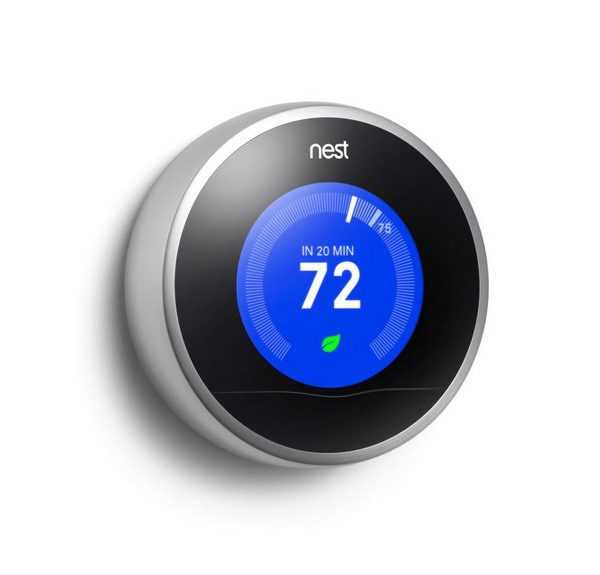

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

  • Выносной термодатчик.
  • Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
  • Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

  • Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
  • Цифровые терморегуляторы:
    • С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
    • С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

  • Широкий диапазон регулировок.
  • Разнообразие дизайнерских решений.
  • Экономия электроэнергии.
  • Высокая точность.
  • Эффективность.
  • Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:



electrosam.ru

Как выбрать терморегулятор для теплого пола среди огромной массы предложений

Терморегулятор для теплого пола – специальный прибор, который позволяет контролировать и регулировать степень нагрева не только пола, но также воздуха в квартире.

Обычно терморегуляторы ставятся в каждом помещении, где монтируется теплый пол: термостат отвечает за поддержание нужной вам температуры в данной конкретной спальне, гостиной или ванной комнате.

Но бывают многоканальные приборы, то есть в одном корпусе объединяют два одноканальных регулятора, либо один двухканальный, и каждый сепаратно контролирует свою зону обогрева.

Какие функции может выполнять терморегулятор

Основная функция регулятора теплого пола — поддержание заданной температуры, поэтому он:

  • Включает и выключает подогрев по мере изменений температуры пола с учетом или без учета температуры воздуха в данном помещении
  • Включает экономный режим нагрева ночью или во время отсутствия жильцов
  • Включает или отключает систему в заданное время

На использование с каким теплым полом рассчитаны термостаты?

Для всех систем теплого пола – пленочных и электрических, будь то маты или уложенный кабель, подходят практически все виды выпускаемых термостатов. Они универсальны, независимо от типа и способа управления.

Поэтому при выборе нагревательного кабеля или мата одной фирмы совсем не обязательно покупать термостат той же марки.

Для водяного теплого пола также применяются терморегуляторы, но параметры задаются для всего контура, а не каждой комнаты по отдельности.

Другая необходимая вещь — демпферная лента для теплого пола. Она компенсирует тепловое расширение стяжки и не допустит деформации финишного покрытия.

Если этим покрытием будет плитка, тогда наши советы по выбору плиточного клея для теплого пола будут вам полезны

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

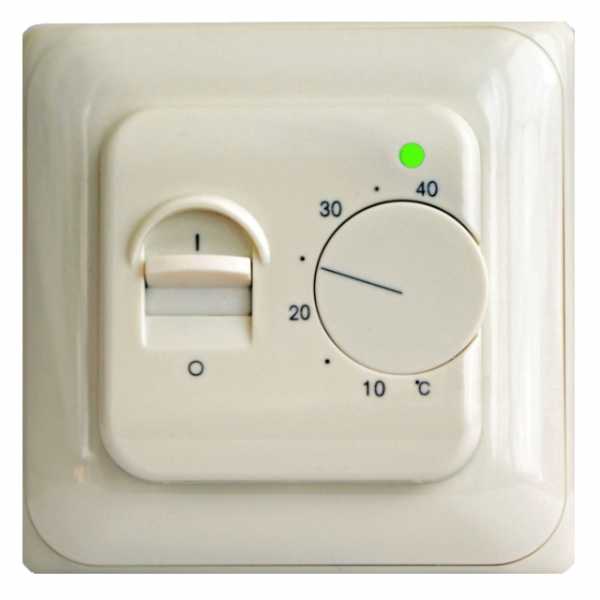

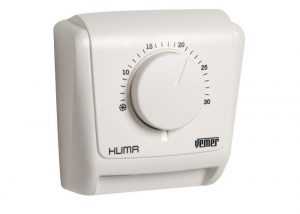

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

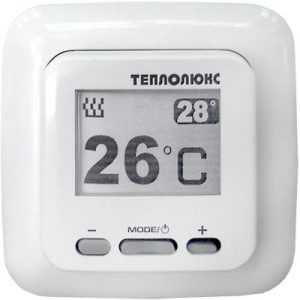

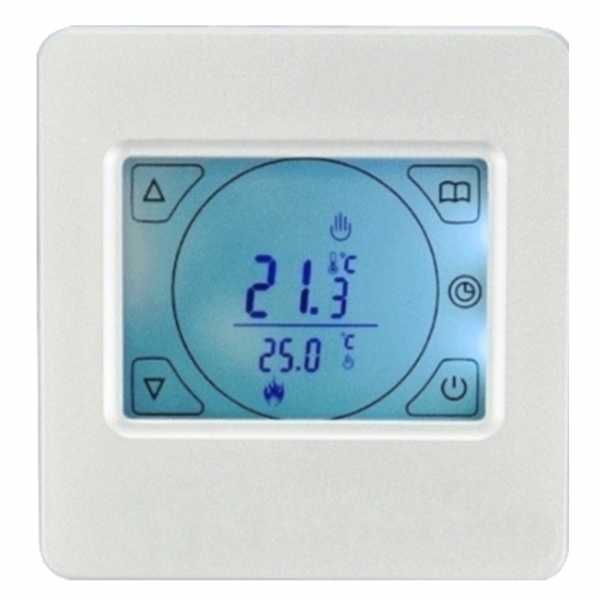

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

  • по методу установки — внутренние и внешние,
  • по «начинке» — цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

  • Непрограммируемые — до 30%,
  • Программируемые — до 70%.

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

  1. Технические характеристики:
    • механика или электроника, либо программируемая электроника,
    • выносные или встроенные датчики,
    • датчики температуры пола или воздуха по отдельности или совместно.
  1. Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

  1. Способ установки:
    • Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
    • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
    • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.
  1. Дизайн, оформление:
    • форма, цвет – выбор настолько велик, что трудно давать рекомендации.
  1. Число каналов:
    • один прибор контролирует два помещения — необходимо соблюдать ряд условий,
    • два одноканальных прибора в одной коробке,
    • один двухзонный терморегулятор.
  1. Управление и программирование
    • В зависимости от возраста пользователей и их запросов, а также режима теплообмена можно найти соответствующий по уровню  сложности прибор.

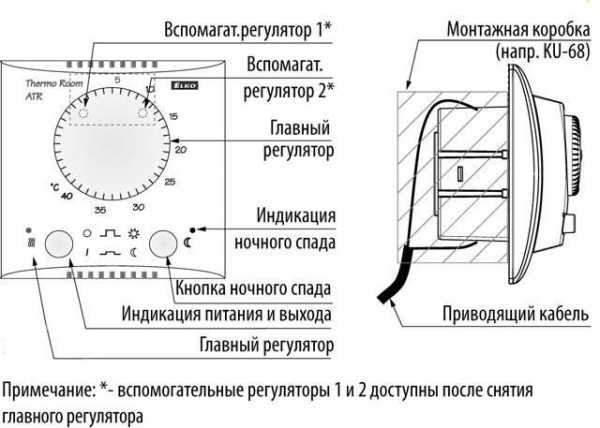

Установка

Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

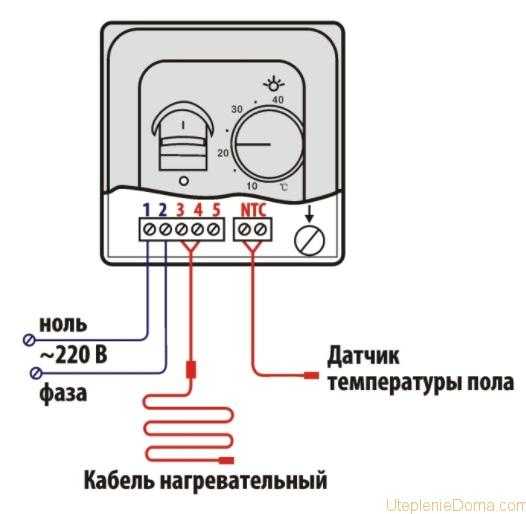

Как подключить теплый пол к терморегулятору?

Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

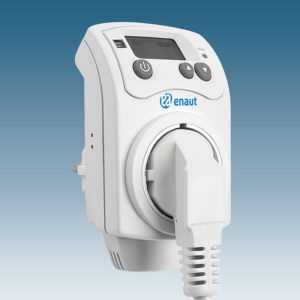

Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.

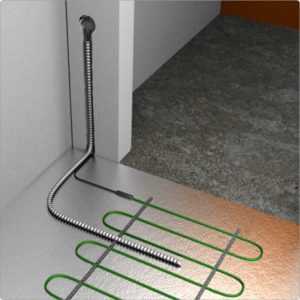

Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

Этапы установки терморегулятора, после того, как вы определились с местом:

  • Монтируем коммутационную коробку под терморегулятор, если он не накладной.
  • Делаем штробу в стене и полу.
  • Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
  • Подводим провод от датчика через гофротрубу и штробу к коробке термостата.

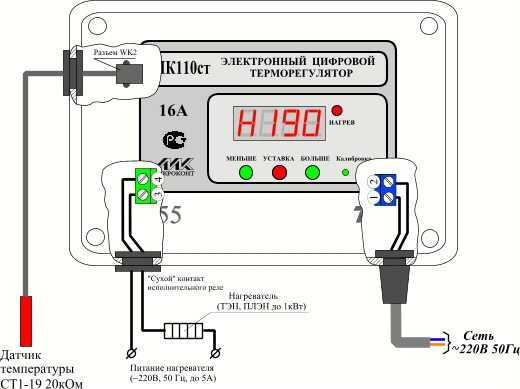

  • Подсоединяем провода согласно схеме.
  • Ставим термостат на место установки.
  • Закрепляем наружную панель и крышку термостата.

Сравнение терморегуляторов: цены и производители

Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

  • Teplotex, OJETR, DEVI,
  • Теплолюкс, Thermoreg, Warmehaus,
  • TermoDAR, Aura, Priotherm

У всех этих приборов рейтинг выше 70%.

Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

Производитель Модель Вид Дисплей Монтаж Датчик Цена
Legrand Valena Электронный + Встраив. Для пола 5500 р.
ООО «Джитуар» G2RS803PE Электронный,программируемый + Встраив. Для пола 1900 р.
Eberle RTR-E 6121 Механический Встраив. Для пола От 750 р.
Eratherm GV-245 аналоговый Встраив. Для пола 1880 р.
Теплолюкс Roomstat ТР 520 Электронный,программируемый + Встраив. Для пола 3680 р.
Devireg Д-535 ELKO Электронный + встраиваемый Для пола и воздуха 3500 р.
Национальный комфорт ТР 730 Цифровой,двухзонный + Встраив. Для пола 3070 р.

Рынок терморегуляторов для теплого пола сегодня насыщен сверх меры, поэтому каждый покупатель,  поговорив с продавцом и приняв во внимание свои материальные возможности, а также учитывая параметры применения, сможет выбрать удобный в применении и приемлемый по цене прибор для поддержания комфортного использования системы теплого пола.

nastilaem.com

Какие бывают терморегуляторы

Для управления нагревательными системами теплый пол и поддержания постоянной температуры в помещении служат терморегуляторы для теплого пола (термостаты).

В зависимости от сложности и выполняемым функциям их можно разделить на механические и электронные, которые в свою очередь делятся на простые и программируемые.

Давайте рассмотрим их особенности, плюсы и минусы.

Механические  терморегуляторы

Самые простые терморегуляторы в основе которых используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры.

Механические терморегуляторы выполняют только одну функцию - замыкание (размыкание) электрической цепи при достижении заданной температуры

+ Надежны и неприхотливы
+ Низкая цена

- Низкая функциональность

Электронные простые (непрограммируемые) терморегуляторы

Простые терморегуляторы как правило имеют один воздушный датчик воздуха встроенный в сам прибор или вынесенный датчик температуры, который при монтаже закладывается непосредственно в пол для контроля температуры нагревательного элемента и поверхности пола.

Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колёсиком) или кнопками регулировки температуры.

Реже встречаются электронные терморегуляторы с двумя датчиками температуры. В этом случае основным служит один из датчиков заданный при помощи перемычки (терморегулятор TC 41E) или основным может быть воздушный датчик температуры, а вынесенный используется как вспомогательный - защита от перегрева (терморегулятор TKB 60.36).

+ просты в управлении
+ небольшая цена

Программируемые терморегуляторы

Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяющими более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д. С помощью программируемого терморегулятора можно задать включение теплых полов в строго определенные часы, когда Вы находитесь дома и отключение греющих полов, когда Вы уходите на работу.

Способ управления программируемых терморегуляторов

  • с помощью кнопок (терморегуляторы E 51.716)
  • сенсорной панели (терморегуляторы E 91.716 и E 92.716).

Программируемые терморегуляторы позволяют настроить включение/выключение системы распределённого обогрева «теплый пол» в определённое время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

+ красивый дизайн
+ экономия электроэнергии
+ широкие возможности настроек
+ возможность управления дистанционно с ПУ или через интернет

- цена

Важно отметить, что производство терморегуляторов в настоящее время достигло такого высокого уровня качества, что в принципе не важно под каким брендом терморегуляторы для теплого пола поставляются на рынок, более того одни и те же модели можно встретить под разными названиями логотипами, поэтому в первую очередь смотрите на характеристики и выбирайте понравившийся Вам внешний вид.

Единственное исключение - это подделки!

Признаками подделки является отсутствие штрих кода на терморегуляторе, низкое качество коробки, отсутствие паспорта на русском языке.

Подводя итог можно сказать, что терморегуляторы для теплого пола выпускаются огромным количеством компаний в большом ассортименте и это хорошо!

Главное же для покупателя правильно сориентироваться и выбрать регулятор по своему эстетическому вкусу при этом особо не переплачивая.

Обращайте внимание на гарантию (желательно не менее 3 лет) и надежность продавца.

Не всегда верьте тому, что написано на коробке по поводу производителя, ведь большинство (более 90%) терморегуляторов собираются на заводах КНР, проверяйте наличие штрих кода и соответствие его данных стране производителя.


termomat.ru

принципы действия и виды устройств

Что такое терморегулятор, можно понять из самого его названия. Это устройство, которое контролирует температуру в определенной точке путем приведения в действие системы управления. Термостат, прежде всего, важен для работы систем отопления и кондиционирования воздуха, холодильников. Он обеспечивает экономное использование энергоресурсов – включает и отключает нагревание и охлаждение при достижении определенной температуры.

Различные виды терморегуляторов

Виды терморегуляторов

Исходя из принципа действия, термостаты делятся на два типа:

  • механические;
  • электронные.

В свою очередь, каждый тип подразделяется на подвиды.

Механические термостаты

В механических термостатах используют датчики с различной технологией срабатывания, но все они основаны на едином принципе. Чтобы понять, как работает механический терморегулятор, надо обратить внимание на физические свойства многих веществ расширяться при нагревании и сжиматься, когда их охлаждают (вода является заметным исключением, расширяясь при охлаждении). Механические термостаты используют это свойство, называемое термическим расширением.

Механический термостат

Биметаллические пластины

Принцип работы терморегулятора, наиболее часто применяющегося, состоит в использовании пластины из двух полос различных металлов, соединенных болтами.

Включение и отключение биметаллического термостата:

  1. Внешний диск устройства позволяет установить температуру, при которой оно включается и отключается;
  2. Циферблат диска подключен через цепь к датчику температуры – биметаллической пластине, которая замыкает и размыкает электроцепь, в зависимости от большего или меньшего изгиба;
  3. Биметаллическая полоса состоит из разных металлов, скрепленных вместе;
  4. Один металл расширяется меньше, чем другой при нагреве, в связи с этим пластина изгибается внутрь при поднятии температуры;
  5. Пластина – часть электроцепи, поэтому, когда полоса холодная, она прямая, и цепь замкнута. Система включена и нагревается. Нагреваясь до определенной температуры, пластина изгибается и разрывает цепь. Схема отключается.

Работа биметаллической пластины

Важно! Поскольку на расширение и сжатие пластины требуется время, датчик имеет инерцию срабатывания.

Газонаполненные датчики

Из-за медленной реакции металлов на температурные изменения разработаны альтернативные конструкции терморегуляторов. Одна из них – использование газонаполненного сильфона между парой металлических дисков. Большая площадь поверхности этих дисков позволяет им быстро реагировать на нагрев. Кроме того, они упругие и имеют гребни.

Механический термостат с газонаполненным датчиком

  1. При повышении температуры газ в междисковом пространстве расширяется и разъединяет диски. При этом тот из них, что находится внутри, нажимает на микропереключатель в средней части термостата, размыкая цепь. Нагрев прекращается;
  2. Когда температура снижается, сжимается и газ, вновь приближая диски друг к другу. Внутренний диск отдаляется от микропереключателя. Контакт замыкается, включая нагрев.

Газонаполненные терморегуляторы используются для систем отопления домов, они применялись в старых моделях автомобилей. Иногда в них используются не газы, а летучие жидкости с низкой температурой кипения. Например, разбавленный спирт.

Важно! Конкретный химический состав жидкостей подбирается, исходя из диапазона регулируемых температур.

Восковые терморегуляторы

Данный вид термостатов имеет герметичную камеру с восковой пробкой и свободно ходящим металлическим стержнем внутри. По мере повышения температуры воск расплавляется, расширяется и выталкивает стержень из этой камеры. Одновременно стержень действует на включение и отключение электроцепи. Пружина возвращает механизм на место, когда воск остывает.

Устройство воскового термостата

Восковые термостаты используются в системах управления охлаждением автомобильных двигателей, в смесителях и т. д. Термостат с простой конструкцией хорошо подходит для тяжелых условий работы внутри двигателя и отличается высокой надежностью.

На радиаторах центрального отопления устанавливают клапаны, где часто используются именно восковые термостаты. При нагреве радиатора до установленного уровня восковые регуляторы уменьшают поток воды через радиатор.

Электронные термостаты

Цифровой термостат является электронной версией механического термостата. Вместо механического датчика может быть установлен термистор – резистор, меняющий свое сопротивление по отношению к температуре, или термопара. Сигнал поступает в электронный модуль, где обрабатывается, и оттуда поступают команды на включение и отключение нагрева или охлаждения. Преимуществом электронного термостата является более точный контроль температуры.

Цифровые регуляторы бывают:

  1. Непрограммируемые. Приборы с простым набором функций, имеющие цифровой дисплей и кнопки управления для установки выбранного температурного значения;
  2. Программируемые. Устройства, представляющие собой мини-компьютер, позволяющие устанавливать дни недели, часы, временное поддержание температуры, ручную отмену и т. д.;

Программируемый терморегулятор

  1. Беспроводные. С развитием современных технологий термостатические устройства стали «умнее» и освободились от проводов. Такие приборы связаны с использованием различных порталов беспроводной связи, например, WiFi или Bluetooth. Самым распространенным является WiFi-подключение. В таких связях эффективность соединений увеличивается, и снимаются проблемы, связанные с проводкой.

Некоторые дополнительные функциональные возможности электронных устройств:

  1. Интеграция оконных контактов для снижения температуры с открытыми окнами;
  2. Координация работы нескольких радиаторов;
  3. Отдельное крепление измерительных датчиков в оптимальном месте;
  4. Дистанционное управление системой по телефону, интернету или смартфону. На значительном удалении от дома всегда можно внести корректировку в настройки;
  5. Сигнал тревоги, если температура слишком низкая или высокая. При желании владелец получает сообщение по электронной почте;
  6. Интеграция аварийных сигналов для датчиков дыма и датчиков разрыва трубы.

Кроме этого, беспроводные термостаты последнего поколения обладают приятным современным внешним видом. Они могут предоставлять подробные энергетические отчеты, доступна система голосового управления.

Беспроводной термостат

Двухзонные термостаты

Двухзонный терморегулятор позволяет одновременно управлять разными системами отопления и выполнять программирование на два жилых помещения (например, спальня и кухня, гостиная и прихожая). Возможна установка разных уровней желаемой температуры в каждой комнате или области дома.

Модель прибора обычно содержит несколько записанных программ, можно вносить и свои корректировки. Часто применяемый диапазон температур – от 7 до 30 градусов. Ступень регулирования – полградуса.

Двухзональный терморегулятор подходит почти для всех видов отопления:  электрического напольного и потолочного, газового с помощью водяных радиаторов и других систем.

Устройство состоит из нескольких элементов:

  • электронного программируемого модуля;
  • датчиков температуры;

Датчики должны быть установлены в местах, исключающих сквозняки и прямые солнечные лучи, которые могут исказить данные, передаваемые в электронный управляющий модуль.

Кроме двухзонных, существуют двухступенчатые терморегуляторы, применяемые, например, в установках кондиционирования воздуха, где требуется автоматическое управление в холодных и теплых циклах с промежуточной мертвой зоной. Электрически он состоит из двойного переключаемого контакта. Возможно его использование и для обычного контроля температуры с применением одного контакта.

Термостат 12 В

В целом электронные приборы значительно дороже механических, особенно программируемые и беспроводные устройства. Однако существует дешевый цифровой прибор, который можно использовать для простого контроля нагревания или охлаждения разных помещений и устройств. Например, применять в инкубаторах, теплицах, аквариумах, для теплого пола и т. д.

Терморегулятор на 12 В

Для питания терморегулятора 12 вольт можно использовать и сеть 220 В, но для этого его надо включить через специальный БП, с выходом 12 В постоянного тока. Второй вариант – подключить напрямую к 12-вольтовому аккумулятору. Никаких дополнительных функций у прибора нет, что сказывается на его низкой цене. Но со своим предназначением обычного температурного регулирования он справляется.

В конструкции терморегулятора – температурный датчик (терморезистор) и контроллер с переключающим устройством для выставления требуемой температуры.

Без использования терморегуляторов невозможно нормальное функционирование нагревательных и охлаждающих систем. Не имея обратной связи, они могут быть слишком энергоемкими и неспособными сохранять устойчивую температуру.

Видео

Оцените статью:

elquanta.ru

Терморегулятор для теплого пола - как выбрать и установить?

На сегодняшний день выпускается несколько вариантов теплого пола, но ни один из них не обходится без терморегулятора. Применяется этот прибор в первую очередь для экономии, ведь правильно подобранный терморегулятор для теплого пола может экономить до 70 % электроэнергии. Даже самые простые модели дают не менее 30 % экономии. Это важный фактор, так как такой вид обогрева довольно энергозатратный. Для других целей применяется терморегулятор для водяного теплого пола. Помимо экономии, он служит для создания комфортной температуры в помещении.

Общая информация

Экономия электроэнергии и создание оптимальной температуры достигаются путем включения и отключения контуров отопления. Датчики подразделяются на внутренние и внешние (это зависит от метода установки), и на цифровые и аналоговые, соответственно внутренней начинке.

Датчик температуры может находиться внутри настила – в этом случае термостат отключает устройство, когда нагревательный элемент достигает заданной температуры. Инфракрасный датчик может быть вынесен на любую другую поверхность, в этом случае он измеряет теплоту воздуха. Существуют и двухуровневые датчики, они используют оба варианта измерений и отключают нагревательный элемент при достижении необходимого значения любым из датчиков.

Последний вариант самый экономный, но и самый дорогостоящий. Установка терморегулятора не зависит от выбранного вида и производителя нагревательных элементов. Этот прибор универсален и подходит к любому виду нагревательных элементов: пленочных, электрических, кабеля, матов.

Терморегуляторы для теплового пола

Ассортимент этих механизмов настолько велик, что возникает правомерный вопрос: какой терморегулятор выбрать и нужен ли он вообще?

Можно обойтись и без него, заменив прибор на обычный выключатель. Это будет самый простой в обращении и доступный по цене вариант. Но далеко не самый удобный и экономный. Придется постоянно следить за температурой и при необходимости вручную включать или выключать нагревательный элемент. Да и расходы на электроэнергию быстро заставят осознать ошибочность данного решения.

Разновидности

Чем больше функций поддерживает термостат, тем больше пользы он принесет. Но каждая дополнительная функция приведет к удорожанию прибора и добавит сложностей в процесс эксплуатации. В первую очередь он должен быть удобным и понятным всем членам семьи.

Терморегулятор для теплого пола может быть:

  • программируемый;
  • механический;
  • на кнопках;
  • электронный;
  • сенсорный;
  • на пульте управления.

Механический терморегулятор

Механический терморегулятор для теплого пола удобен тем, что его можно починить или заменить вышедшие из строя детали. Но это в теории. Практически, найти отдельные элементы довольно проблематично. Производители редко продают отдельные детали, предпочитая продать новый механизм. К плюсам также можно отнести сравнительно небольшую цену устройства, а к минусам — отсутствие экрана, за счет чего невозможно увидеть, какая температура пола имеется в настоящий момент.

Электронный термостат может управляться с помощью сенсорной панели, кнопок или пульта управления. Настройка терморегулятора такой модели на порядок удобнее. Но людям старшего поколения, зачастую, привычнее механические устройства. Существуют программируемые модели, которым можно задать различные программы в зависимости от времени суток и дня недели, такие агрегаты дают наибольшую экономию энергии. Следует учитывать, что не каждый человек сможет разобраться с таким устройством.

Какой терморегулятор выбрать, каждый решает самостоятельно, но есть ряд общих рекомендаций:

  1. Для маленьких комнат и санузлов обычно берут самые простые с минимум функций, но с экраном, на котором будут выводиться заданные параметры.
  2. Для влажных помещений датчики желательно использовать встроенные.
  3. Следует учитывать мощность термостата (указана в инструкции). Для более длительной эксплуатации прибора, его следует покупать с таким расчетом, чтобы мощность термостата была на 20% больше мощности подключаемого нагревательного элемента. Для больших комнат обычно делают несколько контуров отопления. Каждый контур привязывают на отдельный термостат.

Существуют двухконтурные термостаты, каждый канал которого контролирует отдельный контур отопления. С одной стороны такой прибор выходит дешевле, чем два отдельных, а с другой стороны – при его поломке, теплый пол отключается сразу в нескольких комнатах.

При выборе прибора еще одним немаловажным критерием отбора является способ установки.

Все термостаты подразделяются на:

  1. накладные — подходят для любого помещения;
  2. встраиваемые не применяют в домах из дерева, так как под них требуется штроба для проводов и отверстие под прибор;
  3. для подключения с DIN-рейки регуляторы монтируют в панели распределительного щитка.

Для  примера рассмотрим несколько наиболее популярных моделей термостатов от двух наиболее известных производителей:

  1. Терморегулятор для теплого пола «Теплолюкс» модель ТР 510 – это простой удобный прибор, без изысков, честно выполняющий свои функции. Механическое устройство, без экрана и визуальной температурной шкалы. Его цена может колебаться от 20 до 30 у.е. в зависимости от региона.
  2. Для сравнения можно взять терморегулятор для теплого пола «Devi» аналогичная модель DEVIreg130 обойдется примерно дороже в два раза.

Программируемые модели этих же фирм имеют более интересный дизайн и гораздо больший функционал. Так, в модель ТР 520 (программируемый 24/7)  уже внесены четыре режима: «утренний подъем», «рабочий день», «возвращение вечером» и «время сна», остается только задать комфортную температуру. Программу можно задавать отдельно для каждого дня недели. Цена такого прибора начинается от 50 у.е.

Терморегулятор марки «Теплолюкс»

По соотношению цены и качества «Теплолюкс» один из наиболее популярных производителей.

Дизайн термостатов «Devi» гораздо шире, как и модельный ряд. Радуют они и обилием функций. Так модель DEVI DevIreg Touch оснащена не только таймером и сенсорным экраном, но и встроенным датчиком температуры воздуха и на проводе датчиком температуры пола. Цена такой модели превышает 100 у.е.

Терморегулятор DEVIreg

Отдельным пунктом следует выделить торговую марку «Danfoss», согласно инструкции по применению, терморегуляторы этой фирмы предназначены для водяного теплого пола и систем отопления на основе радиаторов. Модели здесь несколько отличаются от вышеперечисленных торговых марок, за счет сферы применения, но также могут быть, как самыми простыми, так и программируемыми, с экраном и выносными датчиками.

Терморегуляторы марки Danfoss

Даже лучшие терморегуляторы не вечны и рано или поздно выходят из строя. При их поломке система, либо не включается вовсе, либо работает неправильно. Контур может отключаться, не набрав нужную температуру, или продолжать работать без остановки, что приводит к лишним расходам, перегреву и выходу из строя оборудования. Так как причин поломки может быть несколько, возникает вопрос: как проверить терморегулятор теплого пола?

Сделать это в домашних условиях можно, но для этого нужно обладать минимальными знаниями и необходимой аппаратурой. Самым простым способом будет проверить сопротивление прибора на  выходе с помощью мультимера и сравнить полученные данные с инструкцией. Если самостоятельно сделать это нет возможности, то в случае поломки лучше обратиться к профессионалам.

Дополнительная информация в этом видео.

kvarremontnik.ru

Терморегулятор тепла: принцип работы и виды

Современные тенденции, как глобальные, так и национальные, направленные на максимальную экономию энергоносителей, вызвали всплеск интереса к приборам, обеспечивающим терморегуляцию отопления, а также ряда бытовых и производственных процессов. На этот пользовательский спрос своевременно, а порой — и с опережением откликнулись производители, предложив самый широкий ассортимент оборудования. В данной статье будет раскрыто понятие терморегулятор  тепла, а также основные принципы работы и виды.

В зависимости от вида, типа, категории, они ориентированы на экономию электроэнергии, газа, тепловой энергии теплосетей и т. д. В данном обзоре мы попытаемся, не сваливаясь в рекламу и плейсмент, разобраться во всём многообразии конструктивных типов и способов использования.

Розеточные устройства

Начнём с наиболее простого в использовании, относительно недорогого и потому наиболее распространённого типа. Как проистекает из названия, прибор предназначен для установки в обычную розетку электропитания. Внешний вид его обычно следующий: с одной стороны — это вилка для подключения к электросети; с другой — розетка (может быть несколько) для включения бытовых обогревательных приборов.

Вставляем устройство в розетку, задаём ему необходимые параметры температурного режима (с помощью прилагающейся инструкции) и подключаем обогреватель. Встроенный датчик анализирует температуру воздуха в помещении. Когда она достигнет нижнего из заданных параметров, электрическая цепь замыкается, ток подаётся на обогреватель, он включается и начинает работать. При достижении «потолка» желаемой температуры происходит обратный процесс. Таким образом, обогреватель работает только тогда, когда в этом возникает необходимость.

Технический паспорт в розетку Terneo RZ

В зависимости от конструктивных особенностей розеточные бывают:

  • механическими, в которых роль термостата выполняет биметаллическая пластина
  • электронные — с использованием микросхем

Первый вариант более применим для представителей старшего поколения, привыкших самостоятельно «разобраться» в рабочей схеме: устройства с биметаллической пластиной способны починить самостоятельно. Остальные пользователи пусть воспримут это как шутку и избегают самодеятельности.

Перечисляя достоинства, отмечаем следующее. Прежде всего, относительная дешевизна и простота в эксплуатации. Для их установки нет необходимости приглашать специалиста, иметь собственные глубокие познания в электротехнике и электронике. В принципе, достаточно среднего школьного образования и некоторой смекалки. Такое устройство легко перемещается с места на место и используется там, где необходим в текущий момент. При должной настройке его можно использовать просто как розетку для чайника, утюга.

Единственное условие — чтобы мощность не превышала декларируемую в паспорте регулятора.

Недостатки очевидны. Использование их возможно только для экономии электроэнергии. Применимы они прежде всего там, где используют масляные радиаторы и прочие виды электрообогревателей. В усадебных домах с газовым или твердотопливным отоплением использование таких регуляторов ограничено.

Основные узлы для радиатора

Офисы, складские помещения, дачные домики — основное поле применения. И ещё квартиры в домах многоэтажной застройки с центральным отоплением: там, где по сложившейся традиции, отопительный сезон начинается чуть позже, а заканчивается чуть раньше, и возникает необходимость в дополнительном обогреве помещений.

Автоматические терморегуляторы

Основной вид регулирующий приборы для контроля автономных теплогенерирующих устройств: газовыми и твердотопливными котлами, пиролизными и газогенераторными установками, а также тёплыми полами.

Как правило, размещается в стене помещения и соединяется электрическим проводом с управляющим блоком генерирующего устройства. Непосредственно на механизм устанавливается монитор для установки необходимых параметров, которые будут в дальнейшем поддерживаться автоматически.

Радиаторный “Danfoss”

В отличии от традиционной автоматики обогревательных котлов, ориентированной на поддержание температурных параметров рабочего теплоносителя (как правило воды), он поддерживает заданные параметры воздуха или покрытия пола. Что обеспечивает дополнительную экономию потребляемой энергии.

Анализ температуры окружающей среды обеспечивается наличием датчиков, установленных как на самом регуляторе, так и выносных. Последние чаще всего располагаются на концах кабелей длиной от 0,2 до 3 метров. Питание регулятора может обеспечиваться как электросетью (что ставит его в зависимость от исправности сети), так и подключением к аккумуляторным батареям.

  • Кроме основной функции, автоматические имеют целый ряд дополнительных опций. Перечислим лишь некоторые из них:
  • Мониторинг давления рабочей жидкости в системе.
  • Контроль над уровнем дизельного топлива в питающем баке
  • Контроль над количеством гранул в пелетном тепловом устройстве
  • Перекрытие магистрали водяной подпитки по сигналу утечки
  • Включение пожарной сигнализации по сигналу задымления
  • Отслеживание периметра территории по сигналу движения

Как видим, опциональный набор функций выходит за границы управления энергосберегающими процессами и распространяется на множество других функций жизнеобеспечения. Что, конечно, важно и существенно, однако превышает рамки данного обзора.

Резюмируя сказанное, приходим к выводу, что автоматика способна обеспечить контроль над основными функциями жизнеобеспечения жилого дома. Вместе с тем, не избавляет его от ряда существенных недостатков. Среди которых отмечаем зависимость от источников питания и невозможность дистанционного контролирования.

Иными словами, если что-то пошло не так, изменить параметры мы можем, только пребывая рядом с устройством. Что затруднительно, если речь идёт, к примеру, о загородном доме. Последняя из перечисленных проблем вскорости нашла свое техническое решение. Об этом мы поговорим дальше, а пока отметим, что восприимчивыми являются далеко не все разновидности котлов и прочих теплогенераторных устройств. Впрочем, большинство современных котлов европейского производства имеют подобную восприимчивость опционально.

Устройства GSM

Один из наиболее перспективных способов — с помощью мобильного телефона, посредством передачи ему команд с помощью СМС-сообщений. Для этого прибор должен быть оборудован разъёмом для СИМ-карты. Далее всё довольно понятно, а остальное проистекает из инструкции. Обмен сообщениями в данном случае обоюден: процессор сигнализирует об изменениях и неполадках в системе, владелец отдает конкретные указания о необходимых манипуляциях.

Тем, для кого типовая инструкция принадлежит к категории предметов «…много букв, не осилил», подобные вещи не рекомендуются. Для всех остальных – это оптимальный способ контролирования. Особенно это касается загородного дома, где бываешь в лучшем случае ранним утром-поздним вечером, а то и исключительно на выходные. Хочется предупредить о ряде вещей, может быть, и не самых ключевых, но достаточно существенных при попытке управления, посредством мобильного телефона.

  • Итак, первое. Выбираем СИМ-карту оператора, качество покрытия которого в вашем регионе не вызывает сомнений. Иначе в самый ответственный момент всё это, по закону подлости, засбоит.
  • Второе, берём для этого чистую СИМ-ку, а не ту, что где-то когда-то не пригодилась. На неё неизменно будет приходит куча сообщений из разных источников, засоряющая память и усложняющая его работу.
  • Третье, хорошо бы обзавестись тарифным планом, позволяющим отправлять достаточное количество сообщений бесплатно. Впрочем, это зависит от финансовых возможностей пользователя.
  • И последнее, из горького опыта непосредственных пользователей. Без крайней необходимости не стоит пытаться управлять твердотопливным котлом с помощью СМС-сообщений. Процесс сгорания угля, чурок, поленьев, пелет насколько индивидуален и специфичен, что дистанционно ему мы, скорее, повредим, нежели поможем.

Аналогичным образом происходит Интернет-администрирование отопительным процессом. На ноутбук или планшет устанавливается соответствующее приложение (у многих производителей идёт как опционный довесок к техдокументации). Оно даёт возможность отслеживать происходящее и управлять им в режиме реального времени.

Механизмы для тёплых полов

Наш обзор был бы совершенно неполон без упоминания о специфических устройствах, предназначенных для регулирования системы тёплых полов. Интерес к данному виду оборудования объясняется всё более широким распространением подобных отопительных систем. Специфика использования связана с особенностями установки. Их должно быть не менее двух на каждое помещение. Один из них закладывается в гофрированную трубку в цементном основании пола комнаты.

Такая укладка связана с необходимостью рано или поздно менять исчерпавшие свой ресурс датчики на новые. И очень хотелось бы не ковырять при этом цементное основание. Уложенные в заранее подготовленные каналы гофротрубки позволят делать это с минимальными повреждениями интерьера помещения.

Кроме того, он должен будеть следить за температурой паркета, ламината, линолеума или что у нас там, не допуская его перегрева и повреждения. Второй же — за температурой воздуха в комнате. Ибо греем мы всё-таки воздушное пространство, а не напольную поверхность при всей её значимости.

Основная задача — отслеживать оба показателя, регулируя степень нагрева соответственно им. Из всего многообразия наибольшее распространение приобрела торговая марка Devi — один из брендов известнейшего датского производителя терморегулирующего оборудования Danfoss.

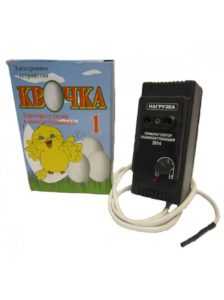

Терморегуляторы для инкубаторов

Это совершенно иной тип регулирующего оборудования, во многом отличный от рассматриваемых ранее. Они имеют широкое распространение уже несколько десятилетий, помогая  фермерам, владельцам индивидуальных крестьянских хозяйств, дачникам в выведении потомства домашней птицы.

Они ориентированы не столько на экономию электроэнергии (или других видов энергии, что случается гораздо реже), сколько на создание оптимальных условий для инкубации яиц и выращивания потомства в первые дни жизни. Регулирование желаемой температуры здесь происходит с точностью не до градуса, а до его десятой. Ведь весь регулируемый диапазон в процессе инкубации составляет 35—39 градусов. Поэтому здесь уместны предельно точные механизмы установки типа регулировочного винта.

В советские времена хорошим тоном считалась способность соорудить терморегулятор для инкубатора своими руками, с помощью паяльника, отвёртки и приобретённых разными способами конденсаторов-транзисторов. В наши дни, когда промышленность освоила выпуск самых разных, так по стоимости, так и по мощности, это специфическое умение, по-видимому уходит в прошлое. Единственное, что осталось неизменным — правильно подобранное оборудование является приятным дополнением, облегчением для кармана, при инкубации домашней птицы он банально незаменим.



Подводя итог нашему небольшому исследованию, отметим отсутствие в нём претензий на истину в любой инстанции. И, всё-таки, сделаем упор на две, как будто бы, непреложные вещи. Первое: внимательно проверяем наличие сертификатов, гарантийных обязательств, инструктивных материалов на знакомом нам языке. Второе: приглашённый для монтажа терморегулирующего оборудования специалист обязан руководствоваться вашими требованиям, а не только собственными желаниями. Думаем, выбираем, экономим… Успехов вам!

Видео мастер класс “Простой терморегулятор

ecoteplo.pro

Как выбрать терморегуляторы для электрического отопления

Из-за роста тарифов на газ электрическое отопление стало более экономичным и эффективным, чем газовое, поэтому в частных домах все чаще предпочитают именно его. Среди самых популярных вариантов локального обогрева – теплый пол и электрорадиаторы. Чтобы отопление было максимально комфортным, необходимо подобрать правильные терморегуляторы. Итак, стоит разобраться с принципом работы некоторых видов обогревателей и определить особенности подбора к ним регулирующих устройств.

Терморегуляторы для теплого пола

Главная функция данной системы – подогрев керамических плит для комфортного хождения по квартире. Как правило, на каждое помещение (спальня, кухня, ванная, гостиная) подбирается отдельный нагревательный кабель и регулирующее устройство. Для раздельного контроля двух зон может использоваться двухканальный терморегулятор, но на практике он применяется очень редко. С точки зрения конструкции, он являет собой два независимых одноканальных устройства в одном корпусе, а для напольного обогрева более целесообразно установить отдельный в каждой комнате.

Основные функции:

  • Контроль нагрева с учетом (или без) температуры воздуха в помещении;
  • Включение режима экономии в ночное время;
  • Включение/выключение обогрева по заданному времени.

Большинство моделей являются универсальными и могут применяться с любыми проводными системами нагрева.

Какие вообще бывают термореле

На рынке можно встретить самые разные системы с различным набором функций. Все они подключаются в сеть по одной и той же схеме.

Наиболее дешевые и простые – с механической регулировкой, они просто работают в установленном климат-режиме. Но, у них есть недостаток – нет дисплея и режима экономии. Из-за отсутствия дисплея невозможно измерить температуру воздуха в настоящий момент и отрегулировать нагрев с точностью до градуса Цельсия. Определить, работает ли устройство в данный момент, возможно только с помощью световой индикации или касанием руки к полу.

Более совершенными являются электронные: ими можно управлять посредством кнопок, через сенсорный экран или дистанционно при помощи пульта. Как правило, на дисплее можно увидеть и настроить или запрограммировать температурный режим с точностью до градуса. Более дорогие модели могут программироваться и работать в нескольких режимах.

Чем больше функций в терморегуляторе, тем он будет дороже стоить. Некоторые модели обладают Wi-Fi-модулем для контроля и могут внедряться в систему «умный дом».

Подбор датчиков для нагревательного кабеля

Зачастую сенсоры термоконтроля идут в комплекте с термореле, но к некоторым моделям их нужно покупать дополнительно. В зависимости от типа размещения бывают наружные и внутренние датчики – у них разная конструкция. Первые применяются совместно со вторыми в том случае, если нагревательный кабель используется в качестве полноценного отопления комнаты. Таким образом, наружные измеряют и поддерживают температуру воздуха в помещении.

На самом деле, теплый пол в качестве обогрева комнаты можно использовать и без наружных сенсоров, но в таком случае очень сложно выставить оптимальную температуру на столько градусов, сколько нужно. Поэтому многие пользователи предпочитают покупать его дополнительно или выбирают специальное реле с уже встроенным датчиком. Как правило, термостаты с датчиками устанавливают на высоте не ниже 1,5 метра.

Существуют специальные саморегулирующиеся системы проводного нагрева без датчика. Они дороже классических бытовых аналогов и работают только в одном режиме, поэтому использовать их для квартиры нецелесообразно.

Экономия от терморегулирования

Благодаря рациональному использованию электричества нагрев происходит намного эффективнее. В зависимости от типа разные устройства обладают различными показателями экономии:

  • Программируемые – до 70%;
  • Непрограммируемые – до 30%.

Как правило, для разных помещений подбирают отдельные варианты. Например, для туалета чаще всего используют самый простой термостат с механической регулировкой, так как нагреваемая площадь маленькая, а пол должен быть теплым как днем, так и ночью. Для гостиной или спальни целесообразней поставить программируемое реле, так как площадь нагрева значительно больше и, с точки зрения экономии, рациональней обогрев включать в дневное время и выключать в ночное или наоборот, ведь при многотарифном учете ночью электричество в два раза дешевле.

Расчет для теплого пола

Как правило, номинал нагревательного кабеля определяется по мощности, а терморегулятора по силе тока. Поэтому при подборе необходимо переводить одну величину в другую. Это легко сделать по формуле: P = IU, где P – рабочая нагрузка, I – сила проходящего тока, а U – напряжение (в данном случае 220В). Соответственно, I = P/U.

Пример: для гостиной на 15 м² человек приобрел нагревательный кабель длиной 200 м и общей мощностью 2000 Вт (2 кВт). Чтобы подобрать термореле, необходимо знать силу тока при такой нагрузке.

2000 Вт / 220 В = 9 А.

Из-за возможных скачков напряжения кабель нагрева может кратковременно создавать нагрузку выше номинальной, поэтому рекомендуется подобрать устройство с максимальным током на 15–20% выше расчетного. В нашем случае отлично подойдет модель на 11 А или выше.

Термостаты для комнатного электроотопления

Все электрические системы отопления, включая электроконвекторы, керамические панели и термовентиляторы, работают по одному принципу: они имеют встроенный регулятор, который в зависимости от выставленного режима с определенной периодичностью включает и выключает нагревательный элемент.

Подбор устройства для электроконвектора

Как правило, бюджетные электроконвекторы идут без термостата и работают только в одном режиме. В данном случае для терморегулирования в комнате применяются розеточные термостаты (на фото) или настенные, некоторые из них уже идут с комплектом проводов для подключения к обогревателю и розетке. (По ссылке можно посмотреть больше моделей комнатных термостатов с детальными характеристиками и панорамными фото)

В зависимости от комплектации также может понадобиться дополнительно купить выносной датчик, но большинство устройств выпускаются вместе с ним.

Главная цель применения – настройка и поддержания оптимальной температуры в комнате. Например, в дешевых конвекторах есть примитивный регулятор для настройки интенсивности нагревания от минимума до максимума и бывает тяжело поддерживать нужный климат-режим, приходится постоянно подкручивать поворотные ручки то вверх, то вниз.

Подключив розеточный терморегулятор с выставленным значением градусов и включив обогреватель на максимум, конвектор будет быстро нагревать воздух, а по достижению заданного показателя выключится. Через некоторое время, когда воздух охладится, обогреватель снова включится.

Исходя из стоимости термостата, на практике такое решение применяют нечасто, ведь дешевле и проще купить дорогой электроконвектор с более точным регулированием, чем отдельно приобретать дешевый обогреватель и регулятор.

По данному принципу термостаты можно использовать и для бытовых термовентиляторов. Их использование дает ряд преимуществ:

  • Контроль и поддержание выставленной температуры;
  • Автономность работы обогревателя;
  • Простота в эксплуатации;
  • Универсальность применения.

Как произвести расчет терморегулятора

Аналогично системе «теплый пол» номинал комнатных электрообогревателей обозначается мощностью. В характеристиках зачастую указывают или максимальную мощность, или силу тока. По уже представленной выше формуле P = IU, зная одну величину, можно легко рассчитать вторую.

Терморегулятор должен выдерживать нагрузку на 15–20% выше максимальной мощности обогревателя. Например, если совокупная мощность систем отопления 3 кВт, то для их регулирования потребуется термостат не ниже:

3 кВт × 120% = 3, 6 кВт (3600 Вт) или

3600 Вт / 220 В = 16 А.

Если подобрать термореле номиналом, равным максимальной мощности обогревателя, то возможное кратковременное возрастание напряжения в сети приведет к увеличению нагрузки из-за чего регулятор просто-напросто перегорит. Поэтому все же рекомендуется отдать предпочтение более мощным аналогам.

Использовать розеточное реле для термопанелей нецелесообразно

Особенность керамических панелей заключается в том, что они сами по себе маломощные. Как правило, большинство идут без регулятора и работают только в одном режиме, за исключением дорогих серий. Отапливать помещение с их помощью довольно трудно из-за малой площади обогрева, поэтому большую часть времени они работают на полную мощность. Уменьшать ее часто нет смысла, что нивелирует необходимость использования регулятора.

Для большой комнаты может понадобиться две или три панели. Максимальный нагрев у них ниже, чем в электроконвекторов, поэтому они более безопасны для бытового отопления. К примеру, керамические панели можно оставлять включенными даже без присмотра.

Единственной причиной установки регулятора может быть поддержание оптимального терморежима, но в данном случае более выгодно приобрести термопанель с датчиком температуры.

Если и используют регуляторы, то накладного типа. Их главная задача может заключаться, помимо климат-контроля, в защите от замерзания, например, при длительном отсутствии. Если выставить значение +5°C, то при падении ниже заданного уровня панель автоматически включится и будет прогревать воздух в помещении до выставленного показателя. В итоге – защита от замерзания при минимальных расходах на отопление.

utepleniedoma.com
