Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

1. Способ управления – механический или с помощью электропривода.
2. Диаметры патрубков.
3. Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
4. Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

• Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

• Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

• Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

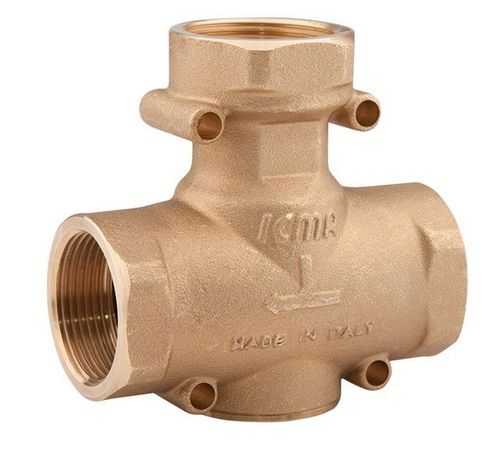

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

• Простая конструкция.
• Стабильное регулирование.
• Надежность.
• Герметичность.
• Достаточная точность регулировки (максимум точности – до 1°С).
• Долговечность.
• Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

• Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
• Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
• Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

1. Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
2. Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

• Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
• С термостатической головкой и выносным датчиком.
• С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
• На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

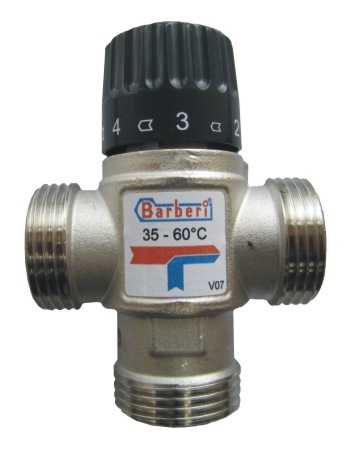

Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

• Название фирмы.
• Серия и номер модели (например, VTA 321).
• Условный диаметр в мм (DN 20).
• Температурный режим, например 20-45С – режим от 20 до 45 °С.
• Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

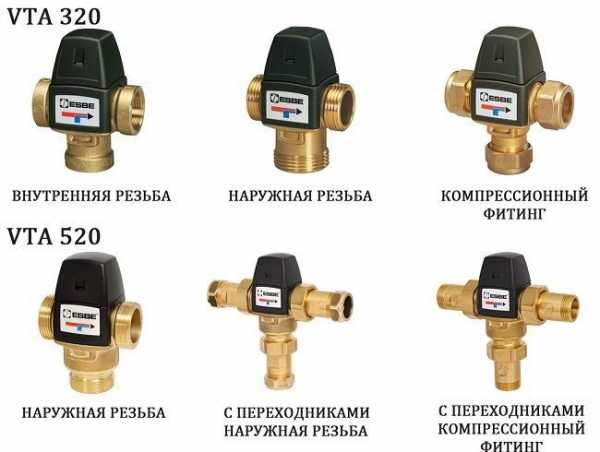

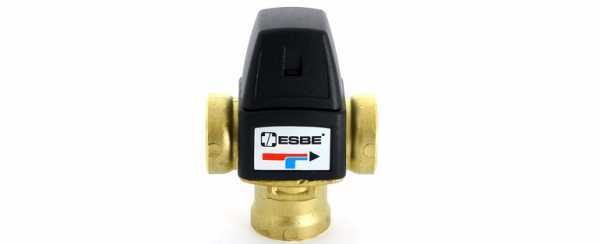

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Популярные производители

На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

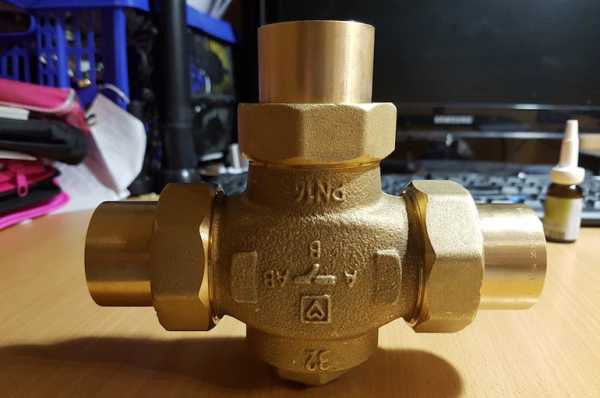

На всех вводах-выводах трехходового клапана выбиты буквы:

1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

• Два разводных гаечных ключа.
• Накидные гайки-американки, укомплектованные прокладками.
• Возможно, лента ФУМ.

Ход работ

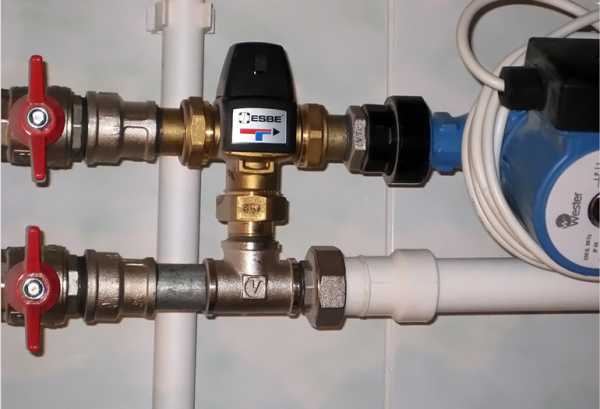

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

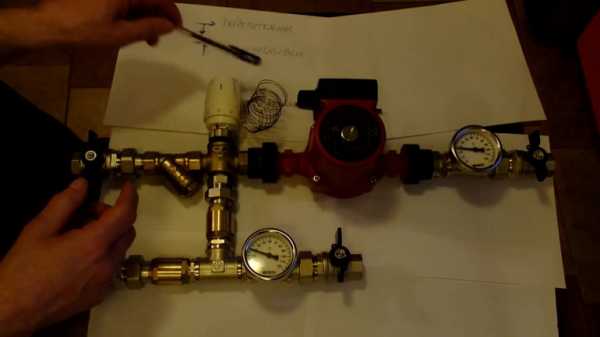

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

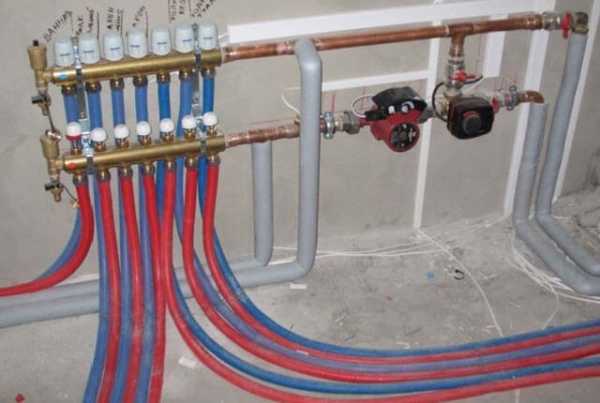

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

Загрузка…

vseotrube.ru

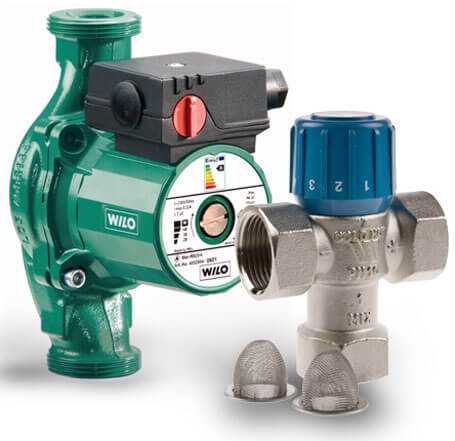

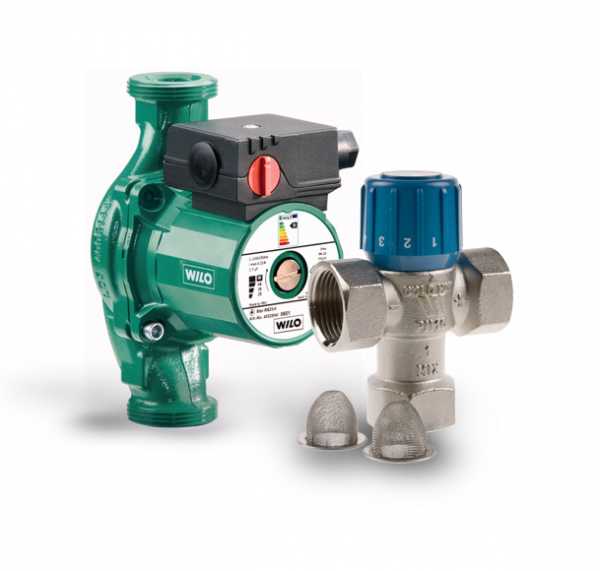

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

• Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

• Когда мощность теплых полов не превышает 11кВт.;

• Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

• Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

• Постоянный байпас между обратной и смешанной водой;

• Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

• Встроенная защита от перегрева при аварийных ситуациях;

• Два сетчатых фильтра для защиты от механического загрязнения;

• Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды	Режим циркуляции через ТП без подмеса

Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе «плюс», и температуры  25 градусов на входе «минус». Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов. Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Qмакс. определена при tпод — tобр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)	Артикул	Расход, л/мин	Теплоотдача,кВт при Тпод-Тобр=10°С
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	10	7,0
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾» или 1″)	10017420	16	11,2
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/4 (патрубки для обвязки клапана  и насоса ¾» или 1″)	10017421	10	7,0
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾» или 1″)	10017421	16	11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м², температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м². Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы

Спецификация

Позиция	Артикул	Наименование
1	10017420	Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов 25/4
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10029671	Электротермический привод коллектора 22СХ
7	10004199	Коллектор теплых полов с расходомерами HKV-T на 5 выходов
8	10001885	Фитинг прямой для подключения радиатора DG 3/4″х3/4″
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С
10	10045754	Термоголовка 148A (резьба 30×1.5)

Схема при комбинированной системе c бойлером

Спецификация

Позиция	Артикул	Наименование
1	10017421	Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10021123	Базовый управляющий модуль WFHC  для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе
7	10029671	Электротермический привод коллектора 22СХ
8	10004199	Коллектор теплых полов с расходомерами HKV-Tна 5 выходов
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С

wattsindustries.ru

Смесительный клапан с термоголовкой. Энциклопедия сантехника трехходовой клапан

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Функционирование происходит в следующей последовательности:

• горячая вода поступает к коллектору, входящему в систему теплого пола;
• при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
• если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
• внутри происходит смешивание двух потоков;
• после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

• Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
• Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
• Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м 2 .

Схема подключения трехходового клапана

В зависимости от направления потоков,

Трехходовой смесительный клапан предназначен для смешивания двух входящих в него потоков (холодного и горячего) в один исходящий с заданной температурой. Данные клапаны особенно востребованы в бытовых системах горячего водоснабжения для защиты потребителей от ошпаривания. Они также могут обеспечивать горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа или использоваться на предварительном этапе подмешивания. Не менее часто применяются и для поддержания стабильной температуры подачи в системах теплых полов. Принцип работы. Внутреннее регулирование клапанов осуществляется автоматически благодаря наличию термочувствительного элемента, который контактирует со смешанным потоком и сжимается или расширяется в зависимости от отклонения температуры смеси от заданного выходного значения, тем самым, увеличивая, либо уменьшая входные отверстия горячей или холодной воды. Как действует защита от ожогов? Большинство присутствующих сейчас на рынке термостатических клапанов имеют устройство температурной защиты – «защита от ошпаривания». В случае неожиданного прекращения подачи холодной воды в клапан автоматически перекрывается и подача горячей воды, тем самым исключается возможность подачи горячей воды без предварительного подмеса потребителю. Направление потоков. Существует две схемы направления потоков в термостатическом клапане – симметричная и асимметричная. Выбор определенной схемы зависит от типа установки и удобства монтажа в той или иной системе отопления или ГВС. Рассмотрим подробнее каждую из них. ГВ — горячая вода; ХВ — холодная вода; СВ — смешанная вода. Симметричная Т- образная схема направления потоков Подача холодной и горячей воды производится с противоположных сторон, смешение происходит в середине. Данная схема очень распространена в Европе, что связано с компактностью клапанов. Асимметричная L – образная схема направления потоков Подача горячей воды осуществляется сбоку, холодной- снизу. Получила свое распространение благодаря универсальности и простоте получаемого смесительного узла. Примеры внешнего вида термостатических клапанов c симметричной и асимметричной схемой направления потоков: Watts AquaMix (Германия) Danfoss TVM-H (Дания) Именно о термостатических клапанах с асимметричной схемой расположения потоков далее и пойдет речь. Сферы применения термостатических смесительных трехходовых клапанов.

tehnashop.ru

трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Содержание:

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.

Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.

Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

• с функцией термостата;
• термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.

В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

• С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
• L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.

Альтернативные варианты

Если площадь помещения не превышает 10 м², то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.

В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.

teplospec.com

виды, термостатический смесительный клапан для котла, термосмесительный клапан, подключение

Главная страница » Публикации » Трехходовой клапан для твердотопливного котла: виды, термостатический смесительный клапан для котла, термосмесительный клапан, подключение

В современных системах обогрева помещений, работающих на твёрдом топливе, есть возможность установки трёхходового клапана для твердотопливного котла, который помогает регулировать режим температуры теплоносителя, идущего к батареям. Это актуально ещё и в связи с тем, что в системах, которые работают на твёрдом топливе, существует такая проблема, как резкие перегревы и закипание жидкости, выполняющей роль теплоносителя. Не всегда есть возможность проконтролировать этот процесс, поэтому установка такого оборудования ещё и выполняет роль системы безопасности.

Как работает клапан и для чего он нужен

Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

Важно. Трехходовой клапан дает возможность, не меняя площадь радиаторов, обеспечивать помещение необходимым количеством тепла, исключительно в границах мощностных характеристик отопительной системы.

У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

1. Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
2. Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры.  Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.

По форме клапан похож на обычный тройник. Однако функциональные возможности у него совершенно иные. Клапан трехходовой используют и в качестве смесителя, а так же распределителя воздуха или горячей воды.

Какие виды трехходовых клапанов используются

Термостатический смесительный клапан для котла оснащён двумя патрубками для входа и одним для выхода. Типы приводов, посредством которых распределяется жидкость, бывают следующими:

• пневматическими;
• гидравлическими;
• ручными;
• электромеханическими.

Электромеханические, в свою очередь, бывают следующих видов:

• термостатические;
• головчатые.

Термостатический тип приводов обычно используют в быту. Под воздействием высокой температуры чувствительный элемент расширяется, давит на шток устройства и открывает его. Таким образом смешиваются холодная и прогретая жидкости. Термостатическая головка оснащена температурным выносным датчиком, который устанавливают вместо термостата.

Важно. Наиболее удобным, простым и точным способом регулировки потока теплоносителя считается термостатический привод, который не использует электроэнергию.

Устройства с электроприводом принимают сигналы для смешивания жидкости с управляющего блока. Клапаны с сервоприводами — это упрощённые варианты моделей с контролёрами, где управление клапаном происходит напрямую.

Если привод у трехходового термосмесительного клапана для котла головчатый, то кран управляется посредством нажима головки на шток. Этот тип с успехом применяют в напольных системах отопления. Ручной привод приводится в действие путём вращения колпачка, который поставлен на вентиль.

Важно. Если приобрести трехходовой термостатический клапан для котла, к которому можно подключить сервопривод, то авторежим особенно пригодится при системе водяного тёплого пола.

Как выбирать термостатический смесительный клапан

Термостатический смесительный клапан для твердотопливных котлов следует подбирать по параметрам, которые имеют отношение как регулирующей арматуре, так и к характеристикам конкретного отопительного котла:

1. По материалу изготовления. Это чрезвычайно важный критерий выбора, влияющий на технические и эксплуатационные характеристики устройства. Лучшим считается медный или чугунный клапан.
2. По объёму потребления теплоносителя. Этот показатель можно узнать из техпаспорта к котлу или из проектной документации к отопительной системе. Расход теплоносителя следует обязательно знать, чтобы соотнести его с пропускной возможностью клапана.
3. Трехходовой термостатический клапан для твердотопливного котла выбирают, исходя из модификации привода и схемы обвязки. В упрощённом варианте схема следующая: клапан подаёт теплоноситель с третьего патрубка на первый. Как только жидкость в котле нагреется до необходимой температуры, из второго патрубка выйдет поток не прогретого теплоносителя. По сути, произойдёт обмен, когда холодная жидкость из бака теплового аккумулятора сменяется на горячую. Если на кране стоит контролёр, то обвязка более сложная. Здесь понадобится двухконтурный и двухприводный смесители. Первый (термостатический) ставят рядом с источником тепла. Второй привод электрический и управляется контролёром, подающим сигналы от датчика. Термостатический клапан для твердотопливных котлов держит заданную температуру воды. Важно. Выбор привода это чрезвычайно важная составляющая при приобретении термосмесительного клапана для твердотопливного котла. Ручные гораздо дешевле, более надёжные, но менее функциональны, электрические ломаются быстрее и стоят значительно дороже, но задачу решают кардинально.
4. Важнейшим рабочим параметром трехходового смесительного клапана для твердотопливного котла является предельно допустимая температура теплоносителя. Она должна быть от 35 до 60 градусов. Если речь идёт о клапанах для горячего водоснажбения или о полах с водяным подогревом, там требования к устройствам с термостатическим приводом иные, так как температура доходит до 90 градусов.
5. При приобретении клапана нужно учитывать размеры внутреннего и наружного диаметров для подсоединения к отопительной системе. В том случае, когда не удаётся найти нужный размер, можно использовать для решения проблемы обычный переходник.

Требования к эксплуатации

При подключении трехходового клапана к котлу, который работает на твёрдом топливе, нужно строго соблюдать правила эксплуатации системы:

1. Периодически проводить тщательный осмотр системы, чтобы убедиться в его стабильной работе.
2. Не допускать применения оборудования не по его назначению.
3. Всё оборудование для отопительной системы должно соответствовать техническим возможностям отопительного котла.
4. Нельзя устанавливать запорную арматуру между расширительным баком и системой отопления.
5. Чтобы котёл соответствовал правилам по безопасному использованию, отопительная система оснащается краном аварийного сброса, который экстренно срабатывает, когда необходимо понизить давление в отопительной системе.
6. Для простоты монтажа, направление движения теплоносителя с трехходовым термосмесительным либо распределительным клапаном, изображено на корпусе устройства стрелками либо буквами. Ставить устройство в отопительную систему следует только по указанным направлениям. Несоблюдение этого правила может стать причиной поломке всей системы и даже взрыву котла.

Монтаж трёхходового термостатического смесительного клапана для твердотопливного котла делают и в случае одновременного подключения нескольких контуров отопления с различными температурными показателями.

Все перечисленные требования необходимо неукоснительно соблюдать, чтобы увеличить срок службы всего оборудования отопительной системы и обеспечить безопасную и эффективную работу.

kirpich174.ru
