Термостат для бойлера косвенного нагрева | Отопление

термостат для бойлера косвенного нагрева

Назначение термостата для водонагревателя

Содержание

Термостат для водонагревателя играет такую же важную роль, как и предохранитель в любой электрической сети. Пользователь задает необходимую температуру воды в водонагревателе, а термостат ее поддерживает. То есть позволяет нагревательному элементу работать до тех пор, пока температура воды не достигнет заданной величины.

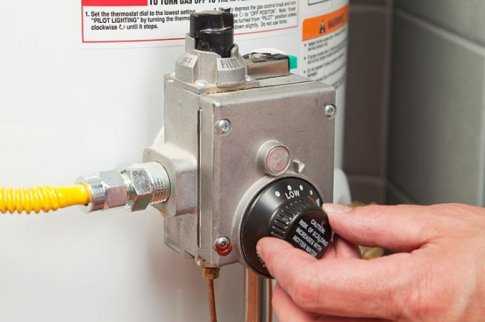

Так выглядит устройство для регулировки температуры нагрева воды и для аварийного отключения

Потом нагревательный элемент прекращает свою работу. Температура воды понижается (принудительно или естественным путем) и термостат вновь дает сигнал нагревательному элементу приступить к своим прямым обязанностям.

Отдельные, специально разработанные, виды термостатов имеют дополнительную функцию – отключать подачу электропитания к отопительному элементу в случае поломки последнего. Это позволяет избежать возможности поражения электричеством, что часто бывает при незаземленных бойлерах.

Виды термостатов

На сегодняшний день разработано множество видов термостатов, но если говорить о приборах именно для бойлеров, то наиболее успешными являются три:

  1. Стержневой. Такой термостат представлен трубкой небольшого диаметра (обычно до 10 мм) и небольшой длины (не больше 35 см). Принцип работы построен на элементарных законах физики: нагреваясь, трубка расширяется линейно, что позволяет надавить на выключатель. Такие термостаты долгое время были самыми распространенными в бойлерах. Однако их точность оставляла желать лучшего – при выходе из водонагревателя горячей воды, поступающая холодная вода мгновенно охлаждала термостат из-за близкого расположения последнего к подводу холодной воды. Таким образом, бойлера могли работать сверх положенного времени, а это существенно сказывалось на финансовых затратах.

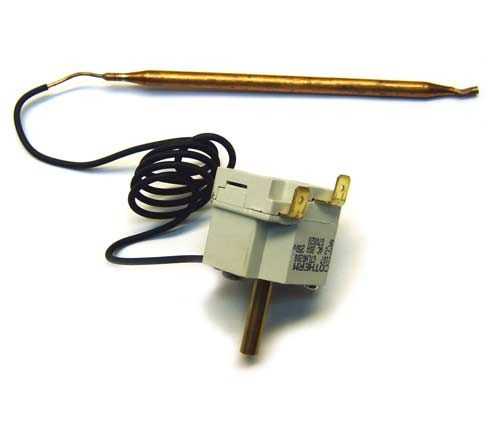

  2. Капиллярный. Более прогрессивный вид термостатов, также работающий по законам физики. Трубка, в которой находится термочувствительный баллон с жидкостью, обычно выполнена из материала, не поддающемуся окислению в течении длительного времени. Внутри баллона находится жидкость, имеющая отличающуюся плотность от воды. При нагревании плотность жидкости меняется, соответственно меняется объем, и жидкость давит на специальную мембрану, которая отключает питание. Такие термостаты более точные, если сравнивать их со стержневыми. Отклонение в температуре составляет примерно 3°С.
  3. Электронный. Более современный тип и, соответственно, более точный. Обычно работает в тандеме с защитным реле – если бойлер будет пуст при поступлении напряжения к нагревательному элементу, то сработает защита, которая отключит питание.

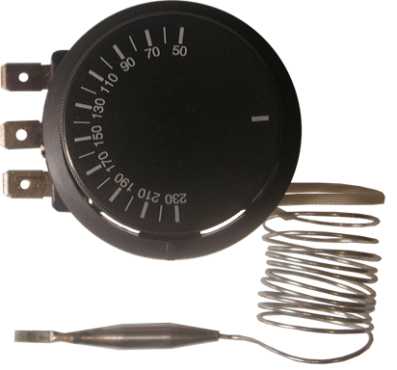

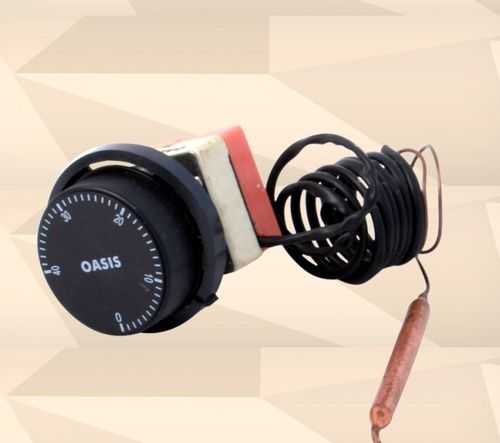

Капиллярный термостат

По иной классификации все термостаты можно поделить на:

  1. Электромеханические и электронные. Первый тип работает из-за биметаллических элементов, второй – благодаря электронным специальным датчикам.
  2. Простые и программируемые. При первом типе температура задается вручную механическим путем. Второй тип более точен в своей работе.
  3. Накладные и врезные. Для бойлеров чаще всего применяют накладной тип, если управление электронное, и врезные, если управление механическое.

Еще один интересный вариант – термостаты, которые предназначенные для бойлеров косвенного нагрева. Такие бойлеры позволяют нагревать воду используя только питание для отопительного прибора, а значит налицо существенная экономия. Но циркулирующая в отопительной системе жидкость не может нагреваться выше заданной отметки, тогда как для бойлера потребителю может понадобиться иная температура (а чаще всего так и бывает). В таком случае следует купить специально для этого разработанный термостат.

Внимательно изучив статьи по самостоятельному изготовлению, можно попробовать выполнить термостат своими силами.

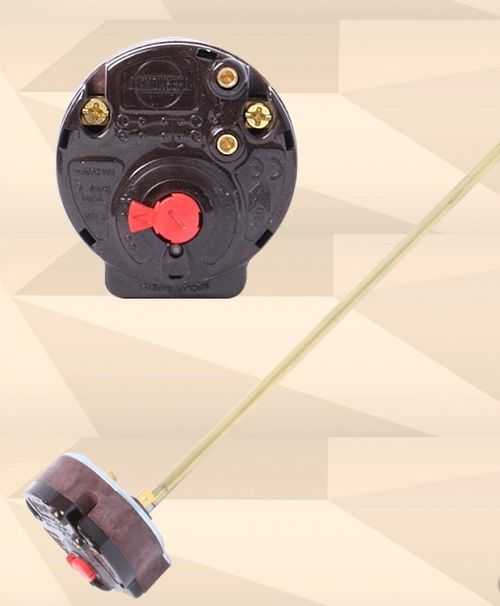

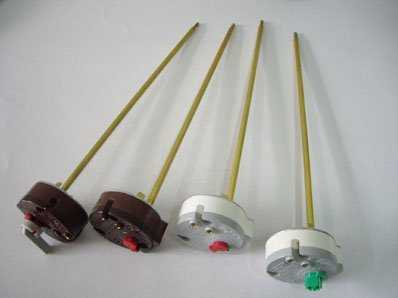

Стержневой термостат

Неисправности и их способы устранения

Термостат для водонагревателя может выйти из строя. К сожалению, такие явления не редкость, но и ничего смертельного здесь нет. Во-первых, ремонт, как правило, отсутствует – термостат, отработавший верой и правдой, выбрасывают и покупают новый. Купить такой же или с другим сопротивлением – выбор за потребителем. Во-вторых, при правильной эксплуатации водонагревателя поломки термостата можно избежать или, на крайний случай, существенно продлить ему жизнь.

Как потребитель замечает поломку термостата? Как правило, это самый распространенный способ – вода не нагревается в бойлере. В таком случае может иметь место либо неисправность нагревательного элемента, либо неисправность самого термостата, либо (что реже) неисправность обеих элементов. Для проверки последнего следует измерять его сопротивление.

Если при проверки картина на дисплее тестового прибора не поменялась – нужно купить новый термостат. Это не такие большие деньги, так что горевать незачем. Возможен еще один вариант испытания термостата: измерение сопротивления при нагреве самого термостата. Если и тогда тестовый прибор не покажет изменений – все, теперь точно в магазин.

Как выбрать

Обычно неисправный термостат можно заменить на аналогичный по форме и принципу срабатывания. Однако, если есть возможность купить и установить другой термостат и в этом есть острая нужда, то почему бы и нет. Главное, уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи.

Но следует не забывать: любые самостоятельные действия без наличия определенных знаний и четкого соблюдения правил по технике безопасности могут привести к очень неприятному исходу.

Казалось бы, что в бойлере важным должен быть ТЭН или объем, но, как оказалось, термостатом и его ролью нельзя пренебрегать. Задавая нужную температуру и защищая бойлер от перегрева, термостат крайне важен в работе нагревательного прибора.

Обвязка бойлера косвенного нагрева

Содержание статьи

Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья. Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

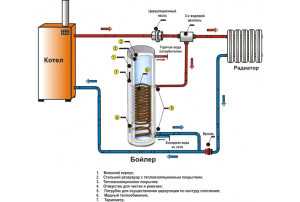

Обвязка бойлера косвенного нагрева

Что нужно знать при подключении бойлера

В бойлерных устройствах может функционировать два контура нагрева воды.

  • Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
  • Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.
Принципы подключения обвязки бойлера

При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

  • Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
  • Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.

При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.

нагревательный бойлер

Варианты монтажа обвязки бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:

  • С монтажом трехходового клапана,
  • С монтажом двух насосов циркуляции,
  • С использованием стрелки гидравлической.

Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.

Монтаж системы косвенной обвязки с трехходовым клапаном

Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.

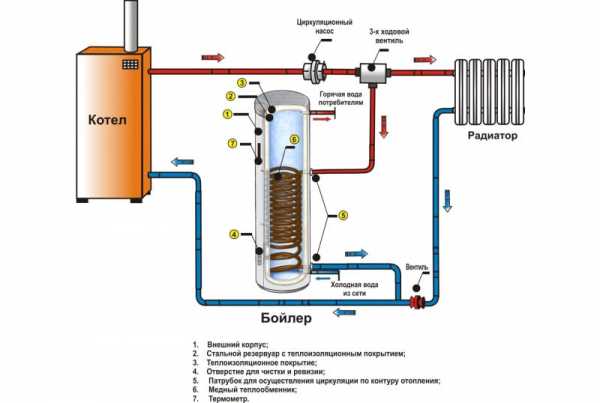

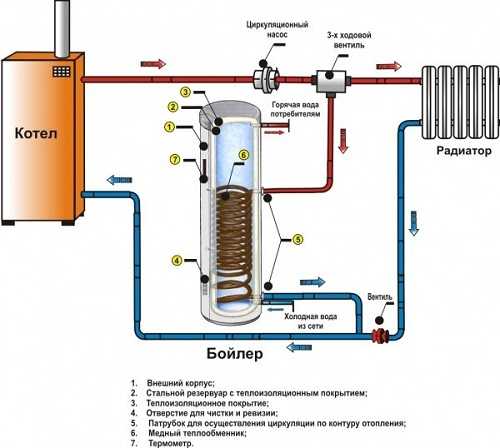

система с трехходовым клапаном

Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры.

В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.

Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж обвязки бойлера косвенного нагрева с двумя насосами

Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.

система с двумя насосами

В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.

Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.

Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.

Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.

Описание работы системы гидравлики в отоплении

Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.

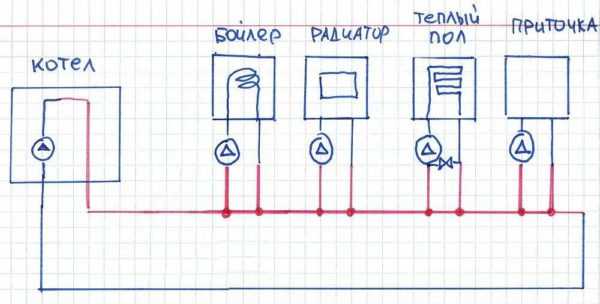

система с гидравлической стрелкой

Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.

Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.

Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.

Обвязка бойлера косвенного нагрева: видео

Подключение термостатов насосов и бойлера косвенного нагрева

Подключение термостатов насосов и бойлера косвенного нагрева

Специалисты, супер Специалисты и Кулибины Доброго времени суток!

Имеем Baxi Luna-3 310Fi (двухконтурный), распределительный коллектор на 4 контура с гидравлической стрелкой. на двух контурах насосы 25-60 UPS и Alafa 2, один контур для обогрева котельной радиатор с термостатической головкой, и еще один для бойлера косвенного нагрева. Датчик уличной температуры.

Предполагал установить комнатный термостат для управления насосом UPS и термостатические головки для работы в паре с Alfa 2.

После получения информации с форума появилась мысль установить термостаты во всех помещениях т.е. всего три для управления котлом.

Т.е. термостат срабатывает, отключает насос и подает сигнал на котел.

Т.о. несколько вопросов:

1) Как подключить термостаты к котлу если один из них управляет дополнительно насосом?

2) Какие термостаты выбрать при условии, что один должен работать по беспроводному каналу на расстоянии 100м. второй 30м. третий может быть и проводным?

3) Если подключить датчик приоритета контура ГВС без дополнительного комплекта (сервопривод трехходового клапана) будет ли срабатывать котел и выдавать 100% мощность на нагрев СО?

4) Нужно дополнительно приобретать AFR?

Всем заранее благодарен за помощь. если что еще вспомню, спрошу! Буду вызывать сервисMANа для пуско-регулировочно-настроечных работ, нужно подготовиться.

Источники: http://klivent.net/sistemy-otopleniya/bojlery/termostat-dlya-vodonagrevatelya.html, http://kamin-expert.ru/kotlyi/obvyazka-boylera-kosvennogo-nagreva.html, http://www.baxi.ru/forum/viewtopic.php?t=3352

Комментариев пока нет!

postrojkin.ru

Как подключить бойлер косвенного нагрева к неавтоматизированном котлу

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

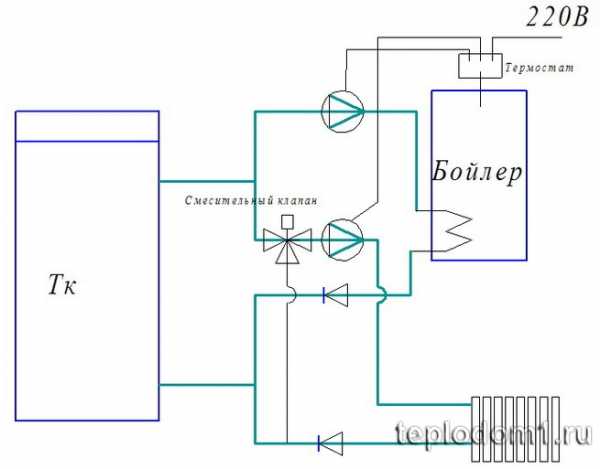

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью.
Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

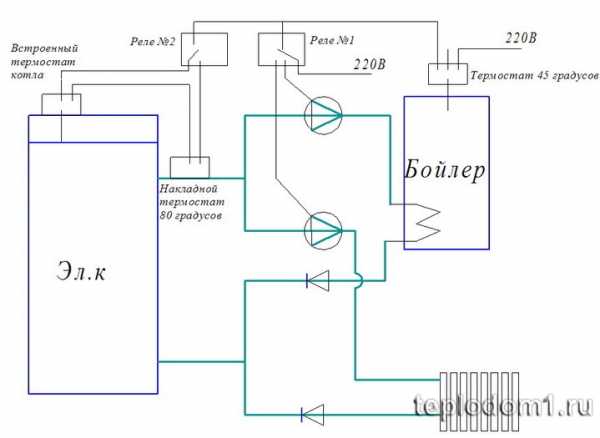

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

  • №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
  • №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.
Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру.
Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление.
Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

teplodom1.ru

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Содержание статьи

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

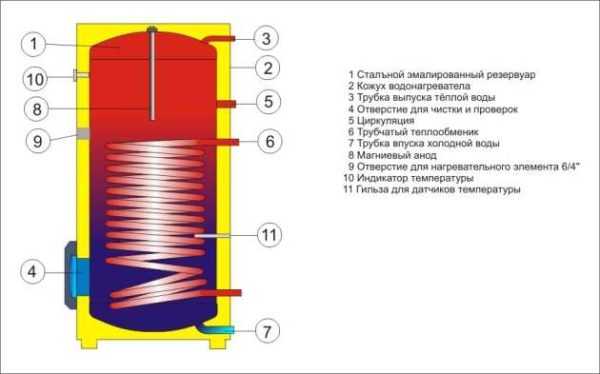

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

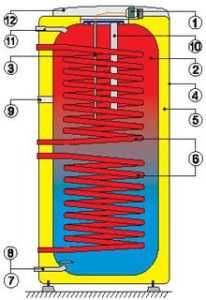

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

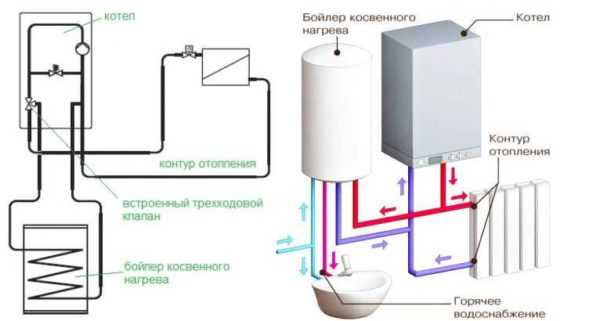

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

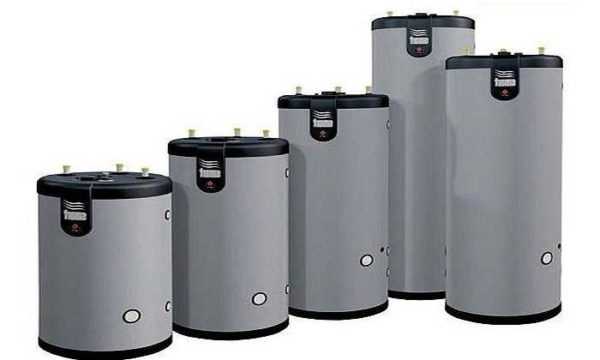

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

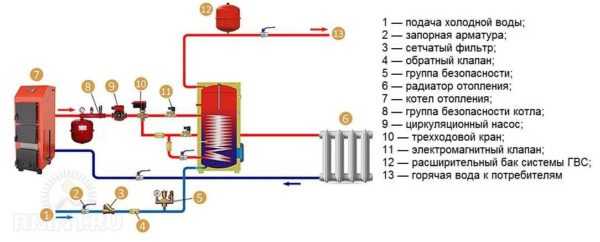

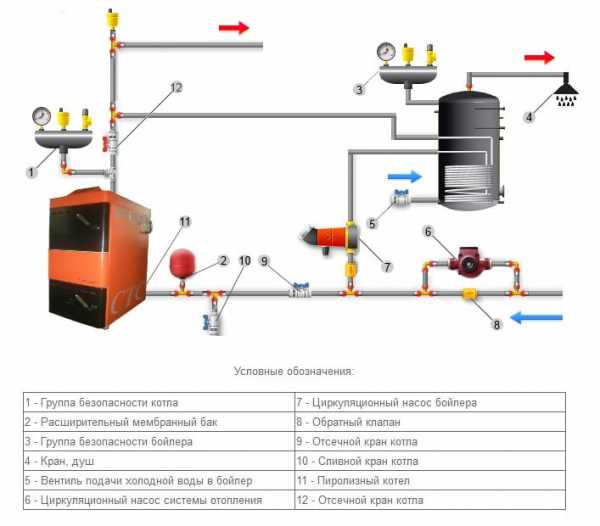

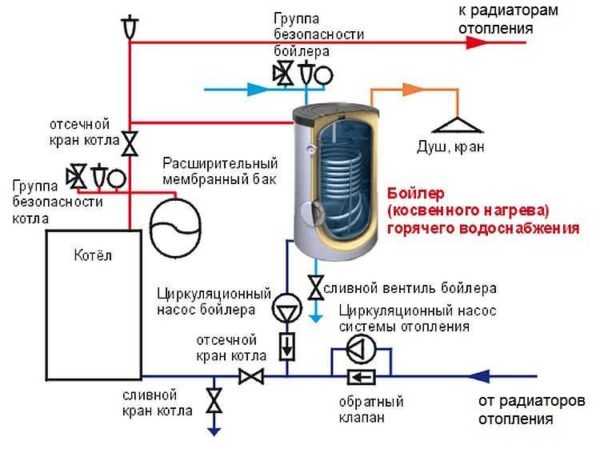

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

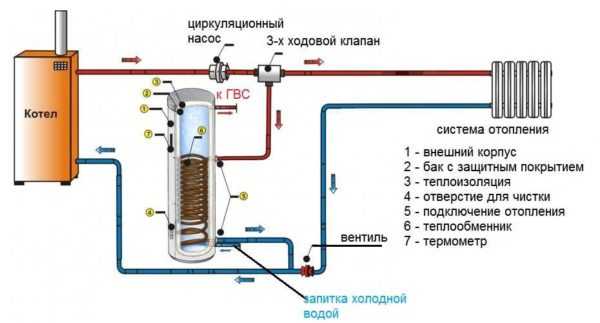

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

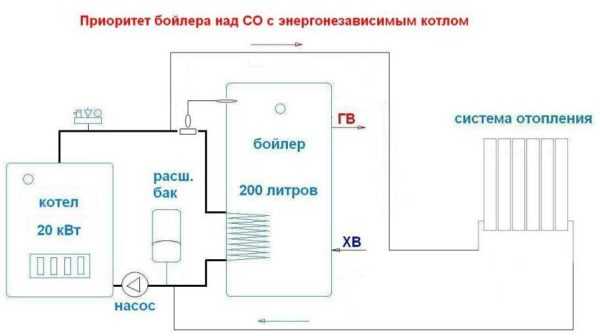

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

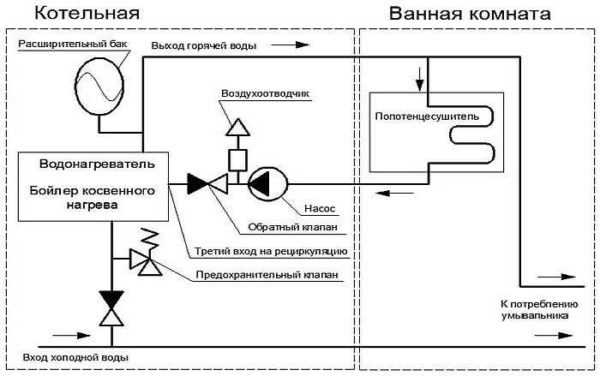

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

stroychik.ru

Схема подключения бойлера косвенного нагрева для дома

Есть отопительный котел, но нет горячей воды? Никаких сомнений вас терзать не должно. Бойлер косвенного нагрева идеально «дополнит» уже имеющийся котел и обеспечит вашу семью горячей водой для всех бытовых и хозяйственных нужд. То есть 50% проблемы с ГВС уже решены. Остались еще 50%, а именно – подключение. И тут как раз-таки наша статья поможет вам. Мы рассмотрим не только плюсы и минусы бойлера косвенного нагрева (БКН), но и несколько вариантов его установки.

Как устроен бойлер косвенного нагрева

Назад к содержанию.

Принцип работы такого бойлера весьма прост. Водонагреватель подключается к котлу (предварительно вы должны рассчитать объем бойлера в соответствие в с мощностью котла), и вода в бойлере нагревается за счет того, что энергия теплоносителя от греющего контура котла передается в контур ГВС и нагревает воду.

Бойлер косвенного нагрева



1 – термостат с системой управления и датчик температуры.

2 – емкость, чаще всего изготавливается из нержавеющей стали.

3 – оболочка термостата.

4 – кожух бойлера.

5 – теплоизоляция (в среднем ее толщина составляет 42мм).

6 – трубчатый теплообменник.

7 – отверстие для слива.

8 – подача холодной воды.

9 – циркуляция теплоносителя.

10 – магниевый анод.

11 – отверстие для выхода нагревшейся воды.

12 – панель для подключения к энергосистеме.

Внутри емкости, как вы видите, расположен теплообменник (змеевик). Внутри этого змеевика циркулирует горячая вода, которая подается в бойлер из отопительного контура. Она так нагревает жидкость в баке устройства, чтобы потом она поступила в систему ГВС. Как и в любом накопительном бойлере анод предназначен для предотвращения появления коррозии.

Несколько советов по монтажу БКН

Назад к содержанию.

Прежде чем приступать к монтажу, четко уясните следующие правила. Поверьте, они действительно помогут вам не только продлить срок службы оборудования (за счет правильного монтажа), но и повысят КПД работы бойлера.

  • Будет лучше, если холодная жидкость будет попадать в нижнюю половину водонагревателя, а горячая – в линию ГВС из верхней части.
  • Направление циркуляции теплоносителя (воды или антифриза) – сверху вниз. То есть жидкость подается внутрь через верхний патрубок, а обратно в систему поступает из нижнего.
  • Место рециркуляции будет находиться в середине емкости водонагревателя.

Чем эффективна такая система? Да весьма просто: горячая вода в верхней половине емкости будет сохранять свою температуру довольно долго (за счет теплоизоляции). Кроме того она будет постепенно греть новую порцию холодной воды, поступающей в бак.

Как выбрать бойлер косвенного нагрева

Назад к содержанию.

В принципе выбор БКН очень схож с выбором обычного накопительного бойлера, но вкратце повторим основные моменты.

Объем – это самое первое, что выбирают. Упростим вам задачу: на 1 члена семьи в среднем должно приходиться 40-80 литров воды. С подбором модели подходящей емкости проблем не возникнет. На сегодняшней день на рынке бойлеров косвенного нагрева представлены модели объемом от 200л до 1500л.

Расход воды через отопительный контур – обязательно посмотрите эту характеристику с техпаспорте модели.

Значение этой характеристики должно быть не более 40% от всего объема воды, который проходит через котел отопления.

Материал бака и теплоизоляции – сами понимаете, лучший выбор для емкости – это нержавеющая сталь. В качестве утеплителя лучше выбирайте пенополиуретан или минеральную вату – они обладают наилучшими теплоизолирующими свойствами.

Специалисты не рекомендуют выбирать модели с поролоновой теплоизоляцией. Она не очень хорошо «держит» тепло.

Преимущества и недостатки водонагревателя

Назад к содержанию.

Сперва начнем с хороших моментов, которые точно порадуют вас и добавят уверенности в собственном выборе.

Плюсы:

  • Отсутствует дополнительная нагрузка на проводку в доме, так как работа БКН полностью зависит от центрального отопления.
  • Экономия электроэнергии! Это, пожалуй, один из самых важных пунктов, так как все мы знаем как порой накладно использование электрических водонагревателей.
  • КПД работы достаточно высок и составляет 90%! Получается, что потери при нагреве минимальны, а все затраты приносят свои плоды.
  • Долгий срок службы бойлера! Вы смело можете рассчитывать на 10-15, а то и более лет исправной работы. Такие показатели достигаются как раз благодаря конструкции оборудования. Большую роль играет то, что нет контакта внутренней поверхности нагревателя и теплоносителя с проточной водой.
  • Моментальная подача горячей воды! Стоит только повернуть вентиль крана в любой точке водозабора, как сразу польется горячая вода. Это возможно за счет рециркуляции жидкости, предусмотренной в устройстве.
  • Универсальное использование! БКН можно использовать не только с котлом, но и с другим источником тепла.

Конечно, существуют и недостатки при использовании способа косвенного нагрева.

  • Денежные затраты на перепроектирование системы. Это понадобится, если у вас изначально был задуман лишь один котел.
  • Высокая стоимость самого бойлера косвенного нагрева. Она немного выше цены на обычные газовые и электроводонагреватели.
  • Долгий первый «сеанс» нагрева воды. При первой попытке вы можете более часа ждать когда же вода подогреется до нужного состояния.
  • Оборудование занимает довольно много места, поэтому вам придется выделить целую комнату для его монтажа.

4 схемы обвязки бойлера

Назад к содержанию.

Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Каждый из методов имеет свои особенности, а также рекомендации к применению. Рассмотрим же их подробнее.

Трехходовой клапан и сервопривод

Назад к содержанию.

Такой способ используется при обвязке одноконтурного котла и бойлера. Подходит как для настенной, так и для напольной техники.

Сервопривод в этой схеме служит как раз для контроля работы клапана. Происходит этот контроль с помощью термореле самого бойлера. Нужно сразу отметить, что для использования именно этой схемы обязательно нужны насос для циркуляции и расширительный бак. Насос служит для перемещения остывшей воды из линии ГВС в водонагреватель. Вот почему горячая вода потечет сразу, стоит повернуть вентиль крана.

Расширительный бак для водонагревателя нельзя использовать для отопительной системы. Все дело в разнице температур рабочей жидкости. Бачок может «выдерживать» только воду температурой до 70˚С, тогда как в системе отопления может использоваться техническая жидкость, чья температура может достигать 120˚С.

Суть метода: главенство в паре «котел — водонагреватель» однозначно принадлежит бойлеру. Итак, термостат контролирует клапан. Когда от термостата приходит сигнал, то трехходовой клапан перенаправляет потоки жидкости или в систему отопления или в ГВС.

К примеру, если жидкость в бойлере остыла, то клапан «посылает» жидкость в змеевик водонагревателя, чтобы нагреть ее. После выполнения этой задачи теплоноситель перенаправляется обратно в отопительную систему.

Если в вашей местности очень «жесткая» вода, то советуем использовать как раз схему одноконтурный котел + бойлер с клапаном, а не двухконтурный котел. Все внутренние узлы и детали последнего очень быстро ломаются при постоянном контакте с жесткой водой.

Помните о правильной настройке термостата! Если наибольшая температура воды в емкости водонагревателя будет превышать температуру воды в контуре отопления, то греться будет только вода в водонагревателе. До отопительной системы очередь не дойдет, так как максимальный уровень температуры воды в бойлере никогда не будет достигнут.

Схема бойлера косвенного нагрева с трехходовым клапаном

Система 2х циркуляционных насосов

Назад к содержанию.

Как вы наверное уже поняли из названия, за движение жидкости в каждом контуре отвечает свой насос. Кстати, насос для бойлера монтируется перед насосом для котла – благодаря этому не нужен трехходовой клапан.

Котел и водонагреватель монтируются по параллельной схеме, а их взаимодействие будет происходить за счет насоса. Кстати, последнее слово в паре «котел – водонагреватель» опять остается за контуром ГВС.

После каждого насоса обязателен обратный клапан. Это помогает избежать «контакта» между двумя потоками.

Суть метода: работать вместе оба контура не могут. Когда активизируется линия ГВС, то отключается отопительная система. Но это нестрашно: вода достигает нужной температуры очень быстро (20-40 мин.). За этот период времени температура батарей не упадет до критической отметки.

Способ гидравлической стрелки

Назад к содержанию.

Гидравлической стрелкой называют распределение потоков воды в отопительной системе.

Такой способ обвязки актуален, если обогревать предстоит большую площадь (от 80 кв.м.), когда система отопления сильно разветвлена, то есть состоит из нескольких «самостоятельных» контуров (ГВС, теплый пол, батареи и пр.). Стрелка позволяет выравнивать давление и скорость движения воды во всех контурах.

Метод рециркуляции в системе ГВС

Назад к содержанию.

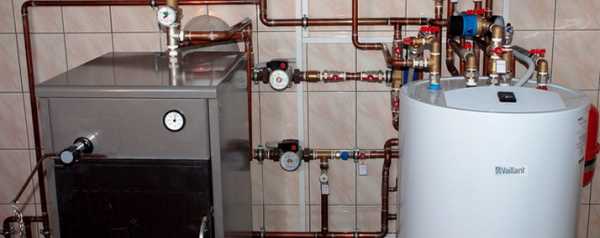

Подключение котлов отопления и бойлеров косвенного нагрева в доме

Этот способ реален, если в бойлере производитель предусмотрел 3й вход, через который и будет осуществляться рециркуляция воды. Необходимо это, чтобы увеличить скорость подачи горячей воды к точке водозабора. Грубо говоря: открыли кран и сразу потекла горячая вода, как мы и говорили раньше.

Плюс способа: высокая экономия воды, так как вам не нужно будет ждать пока сольется вся холодная вода из трубы, пока очередь дойдет до уже горячей.

Что понадобится для реализации это системы?

  • Обратный клапан – благодаря ему горячая вода не попадет в систему с холодной водой, если давление в бойлере будет высоким.
  • Предохранительный клапан – защитит водонагреватель от поломки из-за скачков давления.
  • Расширительный бак – стабилизирует давление в ГВС при закрытых клапанах.
  • Автоматический воздухоотводчик – удаляет попавший в систему воздух.

Ошибки при монтаже бойлера косвенного нагрева

Назад к содержанию.

  1. Неверно выбранное место для установки – водонагреватель следует располагать в наибольшей близости к котлу.
  2. Неверное подсоединение насоса: ось двигателя следует располагать горизонтально (так подшипники будут меньше изнашиваться).
  3. Следите за защитой насоса от попадания грязи и различного мусора. Регулярно проверяйте сетчатые фильтры.

Подробнее о общей схеме обвязки вы можете узнать из этого видео:

Помните! Правильно подключенный бойлер косвенного нагрева может нагреть воду до температуры 60˚С всего за 30 минут!

bulkaet.ru

Подключение бойлера косвенного нагрева – Всё об отоплении

Схемы подключения бойлера косвенного нагрева к котлу

Подключение бойлера косвенного нагрева дает много преимуществ, в первую очередь это, конечно, неограниченные объемы горячей воды. Немаловажно и то, что работает он сразу на несколько точек разбора. Поэтому, чтобы наладить бесперебойную подачу воды, необходимо выполнить несложную обвязку бойлера косвенного нагрева, для этого понадобится минимум средств и усилий, а также рабочая схема подключения.

Общие принципы работы бойлера косвенного нагрева

Использование бойлера косвенного нагрева и обвязка котла позволит значительно сэкономить на финансовых затратах и обеспечить подачу горячего теплоносителя сразу нескольким узлам. Для того чтобы вода равномерно и быстро прогревалась, важно правильно рассчитать мощность водонагревателя косвенного нагрева. Для обеспечения потребности в горячей воде примерным объемом 500 литров в час потребуется бак, рассчитанный на объем не меньше 100 литров. Объем бака должен напрямую зависеть от мощности .

Точек, выступающих в качестве теплопередатчика, в обвязке может быть несколько, например, для нагрева воды лучше всего подходит твердотопливный котел. Также могут быть использованы агрегаты, работающие на солнечной энергии, тепловые насосы и геотермальные системы.

Схема с использованием двух насосов

Принцип работы данной схемы зависит от термостата, который при понижении температуры в бойлере косвенного нагрева дает команду насосу водонагревателя, в это время насос котла автоматически отключается. после достижения нужной температуры отключается насос бойлера, и снова работает насос котла. При такой схеме удобнее использовать агрегат, оснащенный автоматикой, тогда процесс переключения и работа с датчиками термостата будет четкой и отлаженной.

В этом случае бойлер пропускает весь объем теплоносителя через себя. Чтобы исключить попадание в питьевую воду грязи или технической воды, необходимо после насосов установить обратные клапаны.

Схема с трехходовым клапаном

Схема с трехходовым клапаном может быть применена для агрегата с напольным и настенным размещением. Принцип схемы предполагает наличие двух контуров: одного основного контура отопления и контура бойлера косвенного нагрева, последний имеет приоритет над основным. При этом группа безопасности может быть встроена в котел, к этой группе относят: расширительный бак и насос .

Принцип работы будет заключаться в следующем: при понижении температуры термостат бойлера переключается и переключает трехходовой клапан, после чего вода движется по контуру бойлера. После достижения необходимой температуры клапан снова переключается, и теплоноситель циркулирует по контуру отопления.

Такая схема оптимальна с настенным котлом, оснащенным автоматикой, в этом случае за работу трехходового клапана будет отвечать термостат бойлера или котел. по сигналу от термостата бойлера. При этом использование одноконтурного котла с бойлером будет давать отличный запас горячей воды, также эта схема удобна для тех агрегатов, у которых поступающая холодная вода «жесткая». При использовании двухконтурного котла второй контур (горячей воды) будет быстро ломаться.

Резюме по схемам

Такие системы подключения водонагревателя к котлу исключают одновременную работу нагрева воды и отопления дома. Но неудобство это вызовет только один раз, при запуске системы, так как теплоноситель будет холодным, весь процесс по времени займет от часа, в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Если горячее водоснабжение будет стоять в приоритете в обоих случаях, эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагрев воды, другой — на отопление.

Подключение котлов с большим числом контуров

В сложных системах зачастую задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема выглядит следующим образом:

  • контур нагрева воды в нагревателе;
  • контур системы «Теплый пол»;
  • контур системы отопления (батареи).

Для подключения используется гидравлическая стрелка или гидроколлектор. Также можно использовать отдельно гидравлическую стрелку и коллекторы распределения. В другом варианте, без использования гидравлических стрелок, необходима установка балансировочных вентилей. Если пренебречь данными устройствами, то получатся сильные перепады между контурами, и некоторые из них будут работать неэффективно, теплоотдача может снизиться в несколько раз.

При такой системе нужно отключать насосы других контуров при работе приоритетного контура, иначе время нагрева может прилично вырасти.

Похожие статьи:

Газовый котел с бойлером косвенного нагрева Схема подключения радиаторов отопления Разборный мангал: схемы и описание Порядовка, схемы и чертежи русской печи

Всё, что необходимо учитывать, для монтажа и подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

  • Установить двухконтурный котёл.
  • Одноконтурный котёл и бойлер косвенного нагрева (БКН).
  • Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

  • Большой размер, который требует отдельного помещения.
  • Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

  • Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
  • Давление в самой системе не должно превышать параметры водонагревателя.
  • При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
  • Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла .
  • Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом. он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола. тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

Есть отопительный котел, но нет горячей воды? Никаких сомнений вас терзать не должно. Бойлер косвенного нагрева идеально «дополнит» уже имеющийся котел и обеспечит вашу семью горячей водой для всех бытовых и хозяйственных нужд. То есть 50% проблемы с ГВС уже решены. Остались еще 50%, а именно – подключение. И тут как раз-таки наша статья поможет вам. Мы рассмотрим не только плюсы и минусы бойлера косвенного нагрева (БКН), но и несколько вариантов его установки.

Как устроен бойлер косвенного нагрева

Принцип работы такого бойлера весьма прост. Водонагреватель подключается к котлу (предварительно вы должны рассчитать объем бойлера в соответствие в с мощностью котла), и вода в бойлере нагревается за счет того, что энергия теплоносителя от греющего контура котла передается в контур ГВС и нагревает воду.

Бойлер косвенного нагрева

1 – термостат с системой управления и датчик температуры.

2 – емкость, чаще всего изготавливается из нержавеющей стали.

3 – оболочка термостата.

4 – кожух бойлера.

5 – теплоизоляция (в среднем ее толщина составляет 42мм).

6 – трубчатый теплообменник.

7 – отверстие для слива.

8 – подача холодной воды.

9 – циркуляция теплоносителя.

10 – магниевый анод.

11 – отверстие для выхода нагревшейся воды.

12 – панель для подключения к энергосистеме.

Внутри емкости, как вы видите, расположен теплообменник (змеевик). Внутри этого змеевика циркулирует горячая вода, которая подается в бойлер из отопительного контура. Она так нагревает жидкость в баке устройства, чтобы потом она поступила в систему ГВС. Как и в любом накопительном бойлере анод предназначен для предотвращения появления коррозии.

Несколько советов по монтажу БКН

Прежде чем приступать к монтажу, четко уясните следующие правила. Поверьте, они действительно помогут вам не только продлить срок службы оборудования (за счет правильного монтажа), но и повысят КПД работы бойлера.

  • Будет лучше, если холодная жидкость будет попадать в нижнюю половину водонагревателя, а горячая – в линию ГВС из верхней части.
  • Направление циркуляции теплоносителя (воды или антифриза) – сверху вниз. То есть жидкость подается внутрь через верхний патрубок, а обратно в систему поступает из нижнего.
  • Место рециркуляции будет находиться в середине емкости водонагревателя.

Чем эффективна такая система? Да весьма просто: горячая вода в верхней половине емкости будет сохранять свою температуру довольно долго (за счет теплоизоляции). Кроме того она будет постепенно греть новую порцию холодной воды, поступающей в бак.

Как выбрать бойлер косвенного нагрева

В принципе выбор БКН очень схож с выбором обычного накопительного бойлера. но вкратце повторим основные моменты.

Объем – это самое первое, что выбирают. Упростим вам задачу: на 1 члена семьи в среднем должно приходиться 40-80 литров воды. С подбором модели подходящей емкости проблем не возникнет. На сегодняшней день на рынке бойлеров косвенного нагрева представлены модели объемом от 200л до 1500л.

Расход воды через отопительный контур – обязательно посмотрите эту характеристику с техпаспорте модели.

Значение этой характеристики должно быть не более 40% от всего объема воды, который проходит через котел отопления.

Материал бака и теплоизоляции – сами понимаете, лучший выбор для емкости – это нержавеющая сталь. В качестве утеплителя лучше выбирайте пенополиуретан или минеральную вату – они обладают наилучшими теплоизолирующими свойствами.

Специалисты не рекомендуют выбирать модели с поролоновой теплоизоляцией. Она не очень хорошо «держит» тепло.

Преимущества и недостатки водонагревателя

Сперва начнем с хороших моментов, которые точно порадуют вас и добавят уверенности в собственном выборе.

  • Отсутствует дополнительная нагрузка на проводку в доме, так как работа БКН полностью зависит от центрального отопления.
  • Экономия электроэнергии. Это, пожалуй, один из самых важных пунктов, так как все мы знаем как порой накладно использование электрических водонагревателей.
  • КПД работы достаточно высок и составляет 90%. Получается, что потери при нагреве минимальны, а все затраты приносят свои плоды.
  • Долгий срок службы бойлера. Вы смело можете рассчитывать на 10-15, а то и более лет исправной работы. Такие показатели достигаются как раз благодаря конструкции оборудования. Большую роль играет то, что нет контакта внутренней поверхности нагревателя и теплоносителя с проточной водой.
  • Моментальная подача горячей воды. Стоит только повернуть вентиль крана в любой точке водозабора, как сразу польется горячая вода. Это возможно за счет рециркуляции жидкости, предусмотренной в устройстве.
  • Универсальное использование. БКН можно использовать не только с котлом, но и с другим источником тепла.

Конечно, существуют и недостатки при использовании способа косвенного нагрева.

  • Денежные затраты на перепроектирование системы. Это понадобится, если у вас изначально был задуман лишь один котел.
  • Высокая стоимость самого бойлера косвенного нагрева. Она немного выше цены на обычные газовые и электроводонагреватели.
  • Долгий первый «сеанс» нагрева воды. При первой попытке вы можете более часа ждать когда же вода подогреется до нужного состояния.
  • Оборудование занимает довольно много места, поэтому вам придется выделить целую комнату для его монтажа.

4 схемы обвязки бойлера

Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Каждый из методов имеет свои особенности, а также рекомендации к применению. Рассмотрим же их подробнее.

Трехходовой клапан и сервопривод

Такой способ используется при обвязке одноконтурного котла и бойлера. Подходит как для настенной, так и для напольной техники.

Сервопривод в этой схеме служит как раз для контроля работы клапана. Происходит этот контроль с помощью термореле самого бойлера. Нужно сразу отметить, что для использования именно этой схемы обязательно нужны насос для циркуляции и расширительный бак. Насос служит для перемещения остывшей воды из линии ГВС в водонагреватель. Вот почему горячая вода потечет сразу, стоит повернуть вентиль крана.

Расширительный бак для водонагревателя нельзя использовать для отопительной системы. Все дело в разнице температур рабочей жидкости. Бачок может «выдерживать» только воду температурой до 70˚С, тогда как в системе отопления может использоваться техническая жидкость, чья температура может достигать 120˚С.

Суть метода. главенство в паре «котел — водонагреватель» однозначно принадлежит бойлеру. Итак, термостат контролирует клапан. Когда от термостата приходит сигнал, то трехходовой клапан перенаправляет потоки жидкости или в систему отопления или в ГВС.

К примеру, если жидкость в бойлере остыла, то клапан «посылает» жидкость в змеевик водонагревателя, чтобы нагреть ее. После выполнения этой задачи теплоноситель перенаправляется обратно в отопительную систему.

Если в вашей местности очень «жесткая» вода, то советуем использовать как раз схему одноконтурный котел + бойлер с клапаном, а не двухконтурный котел. Все внутренние узлы и детали последнего очень быстро ломаются при постоянном контакте с жесткой водой.

Помните о правильной настройке термостата! Если наибольшая температура воды в емкости водонагревателя будет превышать температуру воды в контуре отопления, то греться будет только вода в водонагревателе. До отопительной системы очередь не дойдет, так как максимальный уровень температуры воды в бойлере никогда не будет достигнут.

Схема бойлера косвенного нагрева с трехходовым клапаном

Система 2х циркуляционных насосов

Как вы наверное уже поняли из названия, за движение жидкости в каждом контуре отвечает свой насос. Кстати, насос для бойлера монтируется перед насосом для котла – благодаря этому не нужен трехходовой клапан.

Котел и водонагреватель монтируются по параллельной схеме, а их взаимодействие будет происходить за счет насоса. Кстати, последнее слово в паре «котел – водонагреватель» опять остается за контуром ГВС.

После каждого насоса обязателен обратный клапан. Это помогает избежать «контакта» между двумя потоками.

Суть метода. работать вместе оба контура не могут. Когда активизируется линия ГВС, то отключается отопительная система. Но это нестрашно: вода достигает нужной температуры очень быстро (20-40 мин.). За этот период времени температура батарей не упадет до критической отметки.

Способ гидравлической стрелки

Гидравлической стрелкой называют распределение потоков воды в отопительной системе.

Такой способ обвязки актуален, если обогревать предстоит большую площадь (от 80 кв.м.), когда система отопления сильно разветвлена, то есть состоит из нескольких «самостоятельных» контуров (ГВС, теплый пол, батареи и пр.). Стрелка позволяет выравнивать давление и скорость движения воды во всех контурах.

Метод рециркуляции в системе ГВС

Подключение котлов отопления и бойлеров косвенного нагрева в доме

Этот способ реален, если в бойлере производитель предусмотрел 3й вход, через который и будет осуществляться рециркуляция воды. Необходимо это, чтобы увеличить скорость подачи горячей воды к точке водозабора. Грубо говоря: открыли кран и сразу потекла горячая вода, как мы и говорили раньше.

Плюс способа: высокая экономия воды, так как вам не нужно будет ждать пока сольется вся холодная вода из трубы, пока очередь дойдет до уже горячей.

Что понадобится для реализации это системы?

  • Обратный клапан – благодаря ему горячая вода не попадет в систему с холодной водой, если давление в бойлере будет высоким.
  • Предохранительный клапа н – защитит водонагреватель от поломки из-за скачков давления.
  • Расширительный бак – стабилизирует давление в ГВС при закрытых клапанах.
  • Автоматический воздухоотводчик – удаляет попавший в систему воздух.

Ошибки при монтаже бойлера косвенного нагрева

  1. Неверно выбранное место для установки – водонагреватель следует располагать в наибольшей близости к котлу.
  2. Неверное подсоединение насоса: ось двигателя следует располагать горизонтально (так подшипники будут меньше изнашиваться).
  3. Следите за защитой насоса от попадания грязи и различного мусора. Регулярно проверяйте сетчатые фильтры.

Подробнее о общей схеме обвязки вы можете узнать из этого видео:

Помните! Правильно подключенный бойлер косвенного нагрева может нагреть воду до температуры 60˚С всего за 30 минут!

Свежие записи

Источники: http://poluchi-teplo.ru/kotlyi/aksk/shemyi-podklyucheniya-boylera-kosvennogo-nagreva-k-kotlu.html, http://domogreev.ru/bojlery/vsyo-chto-neobxodimo-uchityvat-dlya-montazha-i-podklyucheniya-bojlera-kosvennogo-nagreva/, http://bulkaet.ru/podklyuchenie-bojlera-kosvennogo-nagreva-4-glavnyx-sxemy.html

teplosten24.ru

Термостат водонагревателя – основные неисправности и как выбирать


Термостат водонагревателя – автоматический регулятор нагрева бойлера, контролирующий предел нагревания и минимальную температуру, при которой вода снова должна нагреваться. Формально, это условный предохранитель, который срабатывает на отключение, когда вода достигла предельно допустимой температуры нагревания, и на включение, когда остыла. Если такого предохранителя нет, водонагреватель – это герметичная емкость с кипятильником, который будет греть воду, пока не взорвется или не выйдет из строя.



Наличие термостата позволяет не только всегда поддерживать бойлер в готовности к эксплуатации, но и сокращает расходы на электричество.


Принцип работы


Энергоемкость и безопасность любого накопительного бойлера зависят от терморегулятора, который автоматизирует процесс его работы.


Основа его работы заключается в размыкании контактов ТЭНа при достижении водой заданной температуры, а при охлаждении последней происходит включение трубчатого электронагревателя. Реле срабатывает также на отсутствие воды.


Основная задача термостата заключается в контроле нагревания/остывания. С одной стороны, он не дает кипеть воде слишком долго, увеличивая пропорционально времени внутреннее давление в баке. С другой – поддерживает бойлер в постоянной готовности, благодаря чему нет необходимости ждать, когда вода нагреется и можно приступить к ванным процедурам.


Усовершенствованные термостаты могут подавать дополнительные сигналы. Например, при поломке ТЭНа или другого элемента происходит принудительное отключение прибора от электропитания. То же самое происходит, если ТЭН не справляется со своими функциями из-за накипи. В последних моделях на табло указывается код ошибки, в связи с чем легко определить причину поломки.


Виды


В настоящее время существует несколько видов термостатов, среди которых можно выделить 3 основных:


  1. Стержневой



Самый популярный и самый устаревший из всех представленных сегодня на рынке. Это трубка минимального диаметра, которая работает по законам физики – при нагревании она линейно расширяется и надавливает на выключатель, при охлаждении, соответственно, сжимается, а ТЭН включается.


Недостаток такой конструкции заключается в неточности работы, связанной с близким к подводу воды расположением.


Накопительный бойлер сконструирован таким образом, что когда горячая вода выходит, тут же начинает поступать в бак холодная, чтобы уровень воды все время был одинаковым. Учитывая то, что стержневой термостат располагался вблизи подвода холодной воды, он даже не успевал расширяться до нужного размера. Холодная вода мгновенно его остужала, и бойлер во время его использования работал практически без остановки.


  1. Капиллярный



Более современный и оттого продуманный способ терморегуляции. В основе все та же трубка небольшого диаметра, в которой располагалась капсула с контрастной жидкостью. При нагревании воды до определенной температуры менялась структура жидкости и ее объем, в результате чего срабатывало реле на отключении. При охлаждении воды ниже заданного уровня, все происходило наоборот – жидкость уменьшалась в объеме, и реле срабатывало уже на включение. Допустимое отклонение по температуре воды составляет +- 3-4 градуса.


  1. Электронный



Самый удобный и точный тип терморегуляторов, который срабатывает на конкретную температуру воды. Более того, здесь предусмотрено защитное реле, которое размыкает цепь электропитания при отсутствии в баке воды.


По техническим характеристикам термостаты подразделяют на:


  • электронные и механические – в первом варианте срабатывают биметаллические элементы, в другом – электронный датчик контроля температуры



  • программируемые и механические – в первом варианте задается конкретная температура, во втором срабатывает либо на кипячение, либо устанавливается вручную максимальная планка;

  • накладные и встроенные – при электронном управлении применяется первый вариант, при механическом – второй.


Примечательно, что термостаты разработаны не только для отдельных накопительных водонагревателей, но и для косвенного нагрева. Это не совсем удобно, хотя и очень экономно Вода в данном случае нагревается от определенного отопительного элемента, не препятствуя основным его функциям. Из минусов – теплоноситель также нагревается до определенной отметки, соответственно, горячей вода при косвенном нагреве не будет никогда. Если вам по душе принимать прохладный душ и есть желание сэкономить, это будет лучший вариант.


Неисправности и как их устранить


К сожалению, любая конструкция имеет свойство ломаться, и термостат не исключение. Как правило, такие приборы не ремонтируют, предпочитая купить новый аналогичный или с увеличенным сопротивлением. Но если правильно им пользоваться и соблюдать элементарные правила, срок его служба будет гораздо дольше гарантийного.


Основная неисправность – перестает нагреваться вода. В этом случае 2 варианта – вышел из строя нагревательный элемент (как почистить ТЭН и заменить магниевый анод узнаете в статье «Зачем и для чего нужен магниевый анод в водонагревателе»).  Второй вариант – поломка термостата. Для того, чтобы это проверить, измерьте его сопротивление. Если на тестовом приборе отсутствуют изменения, пора отправляться в магазин за новым терморегулятором.


Как правильно выбрать терморегулятор


Смысла в ремонте термостата нет, более того, для этого нужны специальные знания. Гораздо проще, быстрее и дешевле купить новый и поставить.


  • приобретая новый, обязательно покажите продавцу техпаспорт на водонагреватель – вам подберут ту модель, которая подходит именно под него;

  • не стоит сперва выбрасывать реле, а потом покупать. На каждой единице есть специальная маркировка, которая позволит выбрать если не идентичный, то точно подходящий под конкретную модель;

  • при самостоятельном выборе прибора учитывайте габариты, силу тока и сопротивления, функциональные характеристики.


Как произвести замену


В идеале, если производитель предложил более выгодные условия сотрудничества, например, увеличил гарантийный срок, и тогда процесс замены стоит доверить профессионалам.


По известному закону поломки бытовых приборов и электроники в 99,99% случаев происходят в тот момент, когда закончилась гарантия.


Если и у вас закончились гарантийный срок и время бесплатного сервиса, можно сделать следующее:


  1. Полностью обесточить водонагреватель, вытащив вилку из розетки.

  2. Перекрыть трубу с холодной водой (для этого предусмотрен подводящий кран).

  3. Слить всю воду, для чего сперва открыть горячий кран, после открутить снизу открутить и снять защитный кожух и дать стечь остатку.

  4. Откручиваете гайки, снимаете фланец и прижимное кольцо ТЭНа. Напоминаем о необходимости чаши под сбор воды, она будет продолжать течь.

  5. Вытащить датчик терморегулятора и отсоединить регулирующее реле.

  6. Установить новый термостат на бойлер, вернуть прижимное кольцо и прикрутить крестовой отверткой кожух. Желательно весь процесс фотографировать, чтобы не допустить ошибок.

  7. Включить подачу воды и контролировать бойлер в течение 2-3 часов на герметичность крышки и бака в целом, после чего эксплуатировать его в обычном режиме.


Как заменить термостат – на видео


www.portaltepla.ru

Термостат для водонагревателя – принцип работы



Термостат для водонагревателя играет такую же важную роль, как и предохранитель в любой электрической сети. Пользователь задает необходимую температуру воды в водонагревателе, а термостат ее поддерживает. То есть позволяет нагревательному элементу работать до тех пор, пока температура воды не достигнет заданной величины.

Так выглядит устройство для регулировки температуры нагрева воды и для аварийного отключения

Потом нагревательный элемент прекращает свою работу. Температура воды понижается (принудительно или естественным путем) и термостат вновь дает сигнал нагревательному элементу приступить к своим прямым обязанностям.

Отдельные, специально разработанные, виды термостатов имеют дополнительную функцию – отключать подачу электропитания к отопительному элементу в случае поломки последнего. Это позволяет избежать возможности поражения электричеством, что часто бывает при незаземленных бойлерах.

Виды термостатов

На сегодняшний день разработано множество видов термостатов, но если говорить о приборах именно для бойлеров, то наиболее успешными являются три:



  1. Стержневой. Такой термостат представлен трубкой небольшого диаметра (обычно до 10 мм) и небольшой длины (не больше 35 см). Принцип работы построен на элементарных законах физики: нагреваясь, трубка расширяется линейно, что позволяет надавить на выключатель. Такие термостаты долгое время были самыми распространенными в бойлерах. Однако их точность оставляла желать лучшего – при выходе из водонагревателя горячей воды, поступающая холодная вода мгновенно охлаждала термостат из-за близкого расположения последнего к подводу холодной воды. Таким образом, бойлера могли работать сверх положенного времени, а это существенно сказывалось на финансовых затратах.
  2. Капиллярный. Более прогрессивный вид термостатов, также работающий по законам физики. Трубка, в которой находится термочувствительный баллон с жидкостью, обычно выполнена из материала, не поддающемуся окислению в течении длительного времени. Внутри баллона находится жидкость, имеющая отличающуюся плотность от воды. При нагревании плотность жидкости меняется, соответственно меняется объем, и жидкость давит на специальную мембрану, которая отключает питание. Такие термостаты более точные, если сравнивать их со стержневыми. Отклонение в температуре составляет примерно 3°С.
  3. Электронный. Более современный тип и, соответственно, более точный. Обычно работает в тандеме с защитным реле – если бойлер будет пуст при поступлении напряжения к нагревательному элементу, то сработает защита, которая отключит питание.


Капиллярный термостат

По иной классификации все термостаты можно поделить на:

  1. Электромеханические и электронные. Первый тип работает из-за биметаллических элементов, второй – благодаря электронным специальным датчикам.
  2. Простые и программируемые. При первом типе температура задается вручную механическим путем. Второй тип более точен в своей работе.
  3. Накладные и врезные. Для бойлеров чаще всего применяют накладной тип, если управление электронное, и врезные, если управление механическое.

Еще один интересный вариант – термостаты, которые предназначенные для бойлеров косвенного нагрева. Такие бойлеры позволяют нагревать воду используя только питание для отопительного прибора, а значит налицо существенная экономия. Но циркулирующая в отопительной системе жидкость не может нагреваться выше заданной отметки, тогда как для бойлера потребителю может понадобиться иная температура (а чаще всего так и бывает). В таком случае следует купить специально для этого разработанный термостат.

Внимательно изучив статьи по самостоятельному изготовлению, можно попробовать выполнить термостат своими силами.

Стержневой термостат

Неисправности и их способы устранения

Термостат для водонагревателя может выйти из строя. К сожалению, такие явления не редкость, но и ничего смертельного здесь нет. Во-первых, ремонт, как правило, отсутствует – термостат, отработавший верой и правдой, выбрасывают и покупают новый. Купить такой же или с другим сопротивлением – выбор за потребителем. Во-вторых, при правильной эксплуатации водонагревателя поломки термостата можно избежать или, на крайний случай, существенно продлить ему жизнь.

Как потребитель замечает поломку термостата? Как правило, это самый распространенный способ – вода не нагревается в бойлере. В таком случае может иметь место либо неисправность нагревательного элемента, либо неисправность самого термостата, либо (что реже) неисправность обеих элементов. Для проверки последнего следует измерять его сопротивление.

Если при проверки картина на дисплее тестового прибора не поменялась – нужно купить новый термостат. Это не такие большие деньги, так что горевать незачем. Возможен еще один вариант испытания термостата: измерение сопротивления при нагреве самого термостата. Если и тогда тестовый прибор не покажет изменений – все, теперь точно в магазин.

Как выбрать

Обычно неисправный термостат можно заменить на аналогичный по форме и принципу срабатывания. Однако, если есть возможность купить и установить другой термостат и в этом есть острая нужда, то почему бы и нет. Главное, уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи.

Но следует не забывать: любые самостоятельные действия без наличия определенных знаний и четкого соблюдения правил по технике безопасности могут привести к очень неприятному исходу.

Казалось бы, что в бойлере важным должен быть ТЭН или объем, но, как оказалось, термостатом и его ролью нельзя пренебрегать. Задавая нужную температуру и защищая бойлер от перегрева, термостат крайне важен в работе нагревательного прибора.


Здесь можно ознакомиться с терморегуляторами для батарей отопления



klivent.biz
