Термостат для радиатора – Терморегулятор для радиатора отопления: виды, установка

Содержание

Терморегулятор для радиатора отопления принцип работы

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

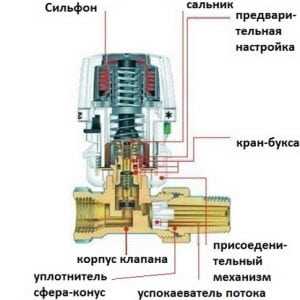

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

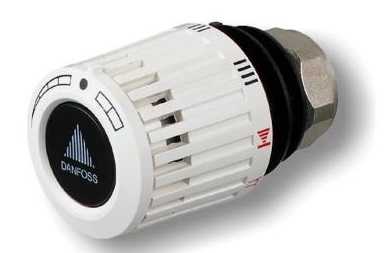

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

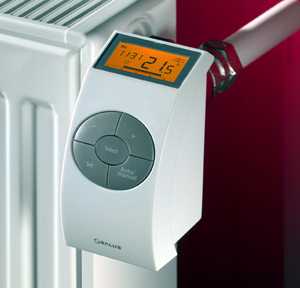

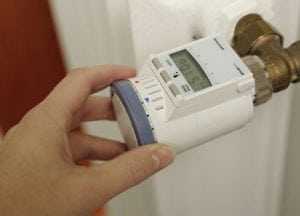

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

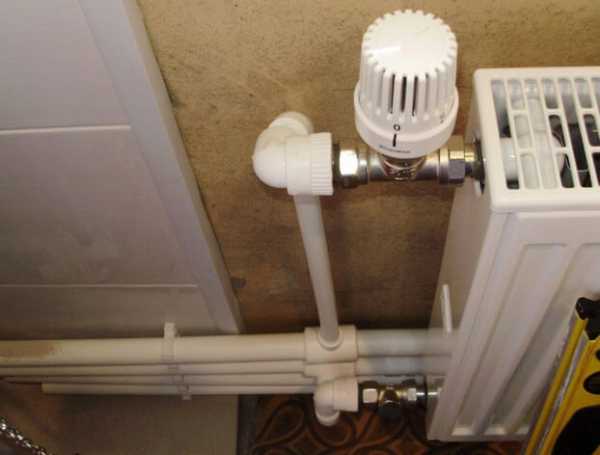

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Терморегулятор для радиатора отопления — принцип работы, варианты установки

В процессе эксплуатации отопительного оборудования многие хозяева часто сталкиваются с проблемой того, что контролировать температуру теплоносителя, циркулирующего в системе, не представляется возможным. Именно для этих целей и служат терморегуляторы для радиаторов отопления, которые внешне имеют сходство со стандартным вентилем, монтируемым перед прибором нагрева.

Установка терморегулятора на радиатор позволит не только правильно рассчитать энергозатраты и получить желаемую температуру в комнате, но и обеспечит должный уровень безопасности в случае возникновения любой непредвиденной ситуации.

Чтобы разобраться с тем, как установить терморегулятор на батарею, необходимо изучить возможный список арматуры запорно-регулирующего типа, требуемый для такой работы:

  • конусовидный вентиль;
  • кран шарового типа;
  • автоматический терморегулятор для радиатора.

Регулировать температуру с помощью шарового крана не очень удобно, так как этот механизм функционирует только в двух режимах: в открытом и закрытом. Если поместить кран для отопления между этими режимами, то это негативно скажется на герметичности, поскольку находящиеся в воде твердые вещества способны повредить перекрывающий шар.

Гораздо удобнее для регулирования температуры будет ручной вентиль конусной формы. Это устройство вполне можно перекрывать не до конца, но нельзя забывать о том, что его всегда крайне необходимо возвращать в исходное положение. Так или иначе, этот вариант предполагает постоянный контроль со стороны хозяев.
Самым правильным и удобным решением будет установить автоматический терморегулятор на батарею отопления, который иногда называют термостатом (детальнее: «Термостаты для отопления — принцип работы и разновидности «). Именно об этих современных и нужных устройствах далее и пойдет речь.

Из чего состоит терморегулятор для радиатора отопления

Конструкция терморегулятора полностью зависит от того, в какой системе теплоснабжения он применяется. Так, сегодня можно выделить устройства, которые предназначаются для систем с одной и с двумя трубами.

В основу этого небольшого аппарата входит чувствительная тепловая головка, а также особый клапан. Взаимодействие двух этих элементов происходит без участия посторонней энергии за счет автоматической связи между ними.

В чувствительную головку входит привод, регулятор температуры отопления для радиатора. а также жидкостный элемент, который при желании можно заменить газовым или упругим.

Выбирая радиаторный терморегулятор, очень важно не только отталкиваться от типа самого устройства, но и принимать во внимание показатели функционирования конкретной отопительной системы.

Назначение элементов терморегулятора

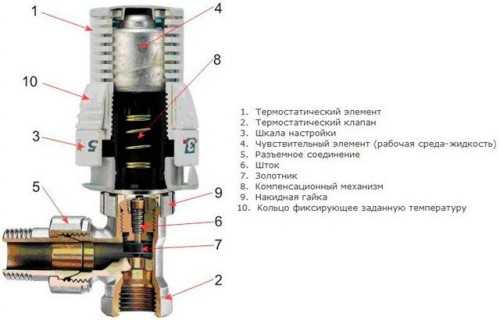

Ко всем функциональным элементам, входящим в состав термостата, относятся:

  • тепловой клапан;
  • тепловой элемент;
  • элемент термочувствительности;
  • разъем;
  • шток передачи;
  • золотниковый клапан;
  • гайка накидного типа;
  • компенсатор;
  • кольцо фиксации;
  • шкала.

Термоэлемент имеет вид элемента, который оснащен цилиндром, заполненным рабочим составом, сильно реагирующим на любые изменения температуры вокруг, а его стенки изнутри выполнены с соблюдением технологии гофрирования. Такой механизм именуется сильфоном.

Когда температура увеличивается, то увеличивается и объем рабочей среды, что, в свою очередь, заставляет рабочий шток перемещаться и перекрывать движение носителя тепла. В случае понижении температуры объем рабочей среды, напротив, уменьшается, при этом сжимая сам сильфон. Это ведет к обратному движению штока, что открывает теплоносителю путь к радиатору отопления.

Подобный цикл сжатия и растяжения в современных приборах повторяется огромное количество раз, что делает возможным их эксплуатацию на протяжении очень долгого количества времени.

Монтаж радиаторного терморегулятора

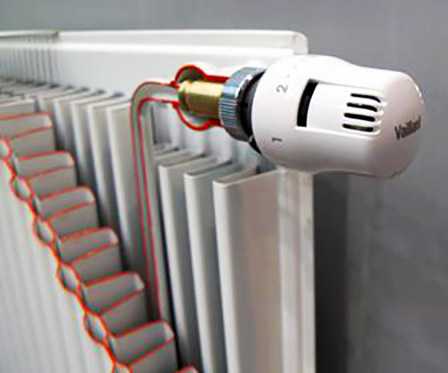

Установка терморегуляторов на батареи отопления осуществляется в отверстие, которое призвано закупоривать пробку радиатора в процессе подачи в него горячей воды.

Крайне важно поместить устройство так, чтобы фиксация термостатического элемента на оборудовании была выполнена в горизонтальном положении, что позволит уменьшить воздействие нагрева трубы и клапана устройства (прочитайте также: «Конструкция и устройство радиатора отопления «).
Монтировать терморегулятор для батареи отопления можно только в той системе теплоснабжения, которая оснащена специальной трубной перемычкой, именуемой байпасом. Этот элемент дает возможность теплоносителю беспрепятственно циркулировать в трубах подачи, то есть в тех, которые подводят нагретую воду к радиатору.

В том случае, если установка терморегулятора на батарею выполняется собственноручно, направление, по которому движется теплоноситель, можно определить по вертикальным трубам, но сегодня большинство современных приборов на клапане регулирования имею специальную стрелку, которая указывает путь движения воды.

То, как именно будут функционировать терморегуляторы для батарей отопления, во многом зависит от ряда факторов:

  • поступление прямых солнечных лучей;
  • циркуляция воздушных потоков в воздухе;
  • температура снаружи обустраиваемого помещения;
  • наличие или отсутствие источников тепла либо холода в комнате.

Как работает бытовой терморегулятор для батарей

При любых температурных изменениях в обогреваемой комнате изменяется и температура источника тепла, которым выступает вода. Это, как следствие, приводит к изменению объема сильфона и к перемещению регулирующего подачу воды золотника.

После этого сильфон теплового элемента наполняется газом, что, в свою очередь, позволяет удобно и равномерно распределить температуру в комнате. Кроме того, одной из функций теплового датчика является также реагирование на любые изменения наружной температуры.

Все изменения непосредственным образом связаны с рабочим давлением, которое возникает в сильфоне. Этот параметр призвана контролировать специальная пружина, регулирующая ход встроенного штока.
Если температура повышается, то клапанный конус двигается по направлению к закрытию до того момента, пока давление не компенсируется работой пружины. В случае понижения нагрева этот процесс будет проходить по обратному принципу.

Преимущества терморегуляторов для радиаторов

Среди обширного списка достоинств, которым обладает это, несомненно, необходимое оборудование, особенно важно выделить:

  • оформление современных термостатов является эргономичным, благодаря чему их монтаж может быть выполнен в помещении с любым интерьером;
  • монтаж терморегуляторов как в уже работающих, так и в новых системах теплоснабжения не несет в себе никакой сложности, поскольку такие устройства хорошо подходят для любых условий эксплуатаций и легко поддаются необходимому техническому обслуживанию;
  • оборудовав радиатор термостатом, необходимость регулярного проветривания с целью контроля над температурой отпадает;
  • показатели температур, при которых функционирует такое оборудование, варьируются в пределах от 5 до 27°C. Кроме того, заданный параметр будет строго поддерживаться, а погрешность будет составлять не более 1°C;
  • терморегулятор для газового котла и для любого другого нагревательного прибора позволяет равномерно распределить горячую воду по всей системе, что обеспечит нагрев даже удаленных от центра сети агрегатов отопления;
  • при попадании в помещение прямого солнечного света или при воздействии иных внешних факторов термостат способен самостоятельно регулировать температуру обогрева, исключая излишнее нагревание теплоносителя;
  • нельзя не упомянуть также об экономии, связанно с эксплуатацией термостата, поскольку применение такого прибора позволит уменьшить расходы топлива примерно на 25%, сто позволяет не только сэкономить значительную часть финансовых средств, но и уменьшает объем вредных продуктов, образуемых в процессе сгорания.

Особой эффективностью такое оборудование будет обладать в домах частного типа, где монтаж термостата является едва ли не обязательным условием для качественной и стабильной работы системы отопления.

Посмотрите видео о терморегуляторах для радиаторов отопления:

Однако актуальны такие механизмы и в централизованных системах теплоснабжения, так как с их помощью также можно обеспечить помещению в многоквартирном доме благоприятный микроклимат.

Если терморегулятор монтируется в квартире, то правильнее будет начинать его установку в тех помещениях, где наблюдаются наибольшие температурные перепады, то есть на кухне, в гостиной, а также в тех комнатах, в которые попадает большое количество солнечного света.
Если говорить о частных постройках, то в них лучше начинать размещать термостаты на верхних этажах, поскольку нагретые потоки воздуха, как известно, всегда движутся вверх, и температурная разница вверху и внизу дома может оказаться очень существенной.

Упоминая фактор экономии, в загородных сооружениях специалисты советуют устанавливать радиаторы панельного типа, обладающие небольшой емкостью и оснащенные теми термостатами, которые способны быстро подстраиваться под закрытие и открытие клапанов.

Примерный эксплуатационный срок современных тепловых регуляторов составляет около 20 лет, но при правильной установке и грамотной эксплуатации эта цифра может стать значительно больше.

При возникновении сложностей в процессе самостоятельного подключения этих приборов всегда можно обратиться за помощью к профессиональным мастерам, специализирующимся на установке оборудования такого типа. Они могут не только дать нужный совет относительно особенностей монтажа, но и способны предоставить различные фото вариантов терморегуляторов для радиаторов, а также подробные видео, помогающие выполнить процесс установки быстрее.

Оставляйте отзывы:

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Рекомендуем:

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать Как выбрать предохранительный клапан сброса давления в котле Как подобрать трехходовой клапан для теплых полов и дровяного котла

Системы отопления > Как выбрать и установить терморегуляторы на батареи отопления

Источники: http://cotlix.com/termoregulyator-dlya-radiatorov, http://teplospec.com/radiatory-batarei/termoregulyator-dlya-radiatora-otopleniya-printsip-raboty-varianty-ustanovki.html, http://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei

msklimat.ru

Как правильно установить терморегулятор на батарею

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Какой регулятор тепла можно поставить на батарею

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

  1. Термоклапана (термостатического вентиля).
  2. Термоэлемента.

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

  • основания;
  • крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
  • цилиндра;
  • теплового агента;
  • шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном». Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Принцип работы

Работает терморегулятор так:

  1. Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
  2. Увеличенный сильфон давит на размещенный под ним шпиндель.
  3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
  4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
  5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
  6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

  1. Закрытия шторой.
  2. Сквозняков.
  3. Попадания прямых солнечных лучей.
  4. Дополнительных источников тепла.

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

  1. Тип термоголовки.
  2. Вид теплового агента.

Согласно первому критерию бывает:

  1. Ручной терморегулятор для батарей отопления.
  2. Механический.
  3. Электронный.

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Типы теплового агента

Наиболее часто в его роли используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

Более дешевыми и простыми являются регуляторы первого вида. По этой причине они представлены очень большим количеством моделей. Однако они управляют батареей более медленно.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен достаточно быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов является весьма малой. Поэтому при выборе лучше сосредоточить внимание на качестве исполнения. Оно же зависит от производителя.

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С. Конечно, есть варианты, рассчитанные на установку других уровней температуры. Однако с ростом диапазона температур поднимается цена.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

  1. Перекрывают стояк и спускают воду.
  2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
  3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
  4. Откручивают от термовентиля штуцер с американкой.
  5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
  6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
  7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

  • термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
  • электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
  • большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
  • если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Похожие статьи:

Счетчик тепла на батарею Какой обогреватель можно приобрести для дома Регулятор температуры для твердотопливного котла Регулировка тепла в батареях отопления

Как установить терморегулятор на батарею?

Установка терморегулятора на радиатор позволяет контролировать поступление теплоносителя в отопительное устройство. Таким образом, обеспечиваются комфортные температурные условия для жильцов, а также защищенность от аварийных случаев, когда необходимо отключение участков трубы от отопительной системы.

Выбор запорно-регулирующей арматуры

Для описанных выше функций используется один их трех видов регулирующей арматуры:

  • конусный вентиль;
  • шаровой кран;
  • автоматический регулятор.

Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.

Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.

Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.

Принцип работы регулятора

Терморегулятор является герметичной камерой (так называемый сильфон), который заполнен рабочей средой. Когда температура повышается, происходит расширение теплоносителя, и сильфон распрямляется. Затем запорный клапан перекрывает движение теплоносителя в батарею, снижая, таким образом, температуру в помещении. Если снижается температура, наступает обратный эффект: сжатие термоголовки, которая отворяет клапан, в результате чего поступление теплоносителя в батарею растет.

Конструкция термостата

Терморегуляторы могут предназначаться для работы в однотрубных или двухтрубных системах.

Термостат включает в себя термическую головку и особый клапан. Данные механизмы работают не потребляя энергию и поддерживая между собой связь.

Термоголовка имеет привод, регулятор и жидкостный компонент, который можно сменить на газовый, либо упругий.

  • термический клапан;
  • термический элемент;
  • чувствительный элемент;
  • золотниковый клапан;
  • разъем;
  • передающий шток;
  • накидная гайка;
  • компенсаторный механизм;
  • кольцо фиксатора;
  • шкала.

Преимущества термостатов

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

  • продуманный дизайн, удачно вписывающийся в любой интерьер;
  • комфортное управление температурным режимом;
  • простота в монтаже;
  • возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
  • после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
  • термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
  • устройства позволяют равномерно распределять носитель тепла по системе отопления;
  • терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
  • термостат позволяет экономить до четверти расхода топлива;
  • установка устройства позволяет улучшить микроклимат в доме;
  • использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.

Жидкостные или газонаполненные терморегуляторы?

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.

Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

  • Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
  • Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

Место для установки термостата

На функционирование регулятора влияют такие обстоятельства:

  • наличие прямых солнечных лучей;
  • циркуляция воздуха в комнате;
  • температурный режим вне здания;
  • посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.

Панельный радиатор с термостатом

Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам.

Установка термостата

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

    • отрезаем горизонтальные подводки на определенном расстоянии от батареи;
    • снимаем с батареи отрезанную трубу и краник;
    • открепляем хвостовики и гайки от клапана термостата и запорного крана;
    • заворачиваем их в пробки радиатора;
    • проводим сборку трубной обвязки и ставим все на запланированное место;
    • соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Настройка терморегулятора

Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону. После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана.

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.

Источники: http://cotlix.com/termoregulyator-dlya-radiatorov, http://poluchi-teplo.ru/radiatoryi/aks-rad/regulyator-tepla-na-batareyu.html, http://klivent.biz/otopleniye/ustanovka-termoregulyatora-na-batareyu.html

teplosten24.ru

Термостаты для радиаторов отопления


Термостат для радиаторов отопления

Непосредственно для систем, которые представляют собой тонкие обогревающие пленки с инфракрасным излучением, предназначены терморегуляторы, реагирующие на изменение температуры воздуха в помещении. Они монтируются на потолок. Как только показания терморегулятора падают на 1, то система сразу же включает подогрев. Такой способ отопления не требует вмешательства человека и круглосуточно поддерживает комфортную атмосферу в комнате.

Электронный терморегулятор для отопления

Читайте также:

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток  более низкую температуру. Ставьте хоть 6-8оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому  выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6oC до +26-28 oC. Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и

к содержанию ↑

Терморегуляторы для однотрубных систем отопления

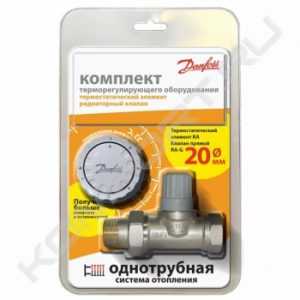

Датская компания «Danfos» выпустила модель терморегулятора типа RTD-G, который предназначен конкретно для установки на однотрубную систему отопления. Устройство этого прибора обеспечивает с одной стороны необходимую теплоотдачу радиатора, а с другой – отсутствие влияния на гидравлическое давление всей остальной системы. Главными его качествами являются надежность, прочность и простота в обслуживании, а также низкая подверженность засорам

к содержанию ↑

Механический терморегулятор для котлов центрального отопления

Котел центрального отопления часто управляется простейшим механическим терморегулятором, который выполняет следующие функции по регулировке работы котла:

  • выключает полностью котел;
  • включает только подачу горячей воды от котла;
  • включает и выключает котел в заранее заданное время.
к содержанию ↑

Терморегулятор для радиатора отопления «Luxor»

Инженеры немецкой компании «Luxor» разработали новую модель терморегулятора, который легко чистить в случае возникновения неполадок в его работе из-за частиц, попавших в теплоноситель. Изменив расположение клапана терморегулятора так, что фактически его основой стал сам радиатор отопления, специалисты фирмы добились того, что его теперь стало возможно прочистить самостоятельно, без привлечения специалистов. Такая конструкция терморегулятора позволила значительно продлить срок службы этих приборов.

к содержанию ↑

Терморегулятор для радиатора отопления «Оventrop»

Немецкая фирма «Оventrop» выпускает различные виды регуляторов отопления для конвекторов и радиаторов, цена на них вполне доступна среднему классу потребителей, а качество соответствует европейским стандартам. Термостатические головки, выпускаемые этой фирмой, подходят, в том числе, к терморегуляторам других фирм.

к содержанию ↑

Как работает терморегулятор на батарее

Когда температура воздуха в помещении, которое обогревается, подвергается изменению, то это приводит к изменению теплоносителя в отопительной системе. Одновременно это вызывает увеличение или уменьшение объема сильфона, что приводит к перемещению золотника, который регулирует подачу теплоносителя

Сильфон самого термоэлемента заполнен газом. Это позволяет правильно и пропорционально регулировать температуру внутри помещения. Термодатчик должен реагировать на температуру снаружи

Каждому значению температуры внутри соответствует определенное значение давления рабочей среды в сильфоне. Это давление компенсируется пружиной, которая регулирует ход штока.

При увеличении температуры конус клапана будет перемещаться в сторону закрытия до тех пор, пока давление рабочей среды в сильфоне не уравновесится усилием пружины. При снижении температуры процесс будет обратным.

к содержанию ↑

Достоинства термомостатов

— просто устанавливаются в систему, не требуя технического и профилактического обслуживания

— диапазон работы от 5 до 28 градусов

— они обеспечивают равномерное распределение теплоносителя по всей системе

— не происходит чрезмерного повышения температуры воздуха в помещении

— обеспечивается экономия порядка 25 %

— существенно улучшается микроклимат помещения

Какой термостат для радиаторов выбрать

  1. Данфос (Дания) производятся в России, поэтому вполне доступны по цене;
  2. DEVI и Auraton – польские приборы, вполне удовлетворяющие требованиям как по качеству, так и по цене;
  3. Salus, Kermi и Oventrop — немецкие производители, получившие признание в Европе; их приборы удобны в эксплуатации и произведены из качественных материалов;
  4. Caleo – южнокорейский производитель, представляющий на нашем рынке недорогие приборы с привлекательным дизайном;
  5. Thermo – шведские термостаты, славящиеся своими техническими характеристиками и качеством.

Срок службы термостата составляет около 20 лет, поэтому он успеет многократно окупить свою стоимость. При покупке желательно обратить особое внимание на наличие сертификации выбранного прибора.

Спасибо за информацию, сайтам: teplamore.com,teplowood.ru,teplomex.ru

prof-kirpich.ru

Терморегулятор для радиатора отопления: виды и принцип работы

Чтобы обеспечить рациональное использование тепловой энергии, устанавливают терморегулятор для радиатора отопления. Такой прибор поможет сэкономить средства в отопительный период. Их конструкция и принцип работы просты, поэтому его можно установить самостоятельно.

Терморегулятор для радиатора отопления

Устройство и принцип работы

В стандартной комплектации устройства имеется два элемента: термоклапан и специальная термоголовка. Первый элемент выполняет исполнительные функции, то есть переключает показатели температуры. Второй – состоит из цилиндра, который заполнен специальной жидкостью. Если наблюдается повышение температуры, то жидкость будет расширяться и иметь большой объем. При понижении системы происходит обратная реакция, то есть сжатие. Благодаря этому и раб

www.teplo-ltd.ru

Термостат для радиатора отопления


Электронный термостат для радиатора отопления: виды, характеристики и отзывы о производителях

Каждый владелец собственного дома за городом или в его пределах стремится сделать систему отопления автономной и не зависящей от работы человека. Она должна отличаться легкой управляемостью и функциональностью, что и станет гарантией комфорта. Раньше удобством считался кран для всех магистралей труб, сегодня привычным делом стал термостат для радиатора отопления. Именно с помощью данного устройства систему можно сделать более практичной и гибкой.

Общие характеристики

Посредством небольшого и простого устройства, которое называется термостатом или терморегулятором, можно увеличить гибкость управления системой отопления. Если установить данный прибор, то у хозяина появится возможность добиться увеличения коэффициента полезного действия отопительных радиаторов, снизив затраты, которые идут на оплату отопления, помимо прочего, вы наделите систему качествами автономности. Каким бы устройством ни обладал термостат для радиатора отопления, он способен анализировать температуру внешней среды и контролировать объем отдаваемого тепла. Конструкция имеет в составе два главных элемента, среди них термостатический вентиль и термоголовка. Современным рынком представлено множество моделей, которые изготавливаются разными производителями, однако все варианты можно поделить на две категории: электронные или автоматические, а также механические или ручные.

Описание электронных терморегуляторов

Если вы решили приобрести термостат для радиатора отопления, то сможете предпочесть электронную разновидность, которая является более современной и сложной. С помощью нее вы сможете сделать систему отопления более гибкой, контролировать температуру на определенном радиаторе и управлять разными механизмами системы, а именно смесителями, насосом, клапанами и остальными составляющими. Электронный термостат для радиатора отопления является более сложным по сравнению с механическим вариантом. Первый из упомянутых обладает встроенной или выносной системой, которая способна замерять температуру внешней среды в определенной зоне, где располагается прибор. Этот элемент терморегулятора называется датчиком и именно за счет него обеспечивается правильная работа.

Разновидности электронных термостатов

Если вы решили выбрать электронный термостат, то должны знать, что такие устройства делятся на две категории, первая из них - цифровые, вторая - аналоговые. Наибольшей востребованностью среди покупателей пользуются именно цифровые модели, которые, в свою очередь, можно разделить на две категории: с открытой логикой и закрытой. Приборы с закрытой логикой не способны изменять алгоритм функционирования. Они не в состоянии реагировать на изменения внешней среды, поддерживать установленную потребителем температуру. Если вы ищете электронный термостат для радиатора отопления с открытой логикой, то должны знать о том, что такие устройства в продаже можно встретить довольно редко. Они самостоятельно реагируют на изменения окружающей среды и имеют способность выбирать управляющую программу. Подобные приборы имеют многочисленные настраиваемые параметры, которые способны усложнить эксплуатацию устройства. Как правило, многие из них предполагают необходимость наличия у пользователя определенных знаний, именно поэтому такие агрегаты используются в индустриальной области.

Рекомендации специалистов по выбору

Прежде чем будет произведена установка термостата на радиатор отопления, следует правильно подойти к выбору. Помимо разновидности устройства при выборе, вы должны обратить внимание на дополнительные характеристики, а именно жидкостный или газовый, встроенный или дистанционный прибор перед вами. Важно учесть и гидравлическое сопротивление системы.

Особенности встроенных и дистанционных термостатов

Наибольшую популярность сегодня обрели устройства, которые имеют встроенные датчики. Они отличаются простотой и компактностью. Но у таких терморегуляторов есть серьезный недостаток, который заключается в реагировании на изменения температуры только в непосредственной близости от радиатора отопления. По этой причине в последнее время достаточно широко востребованными становятся терморегуляторы, которые снабжены датчиками температуры, расположенными на некотором удалении. Работают такие приборы по принципу передачи сигналов управления клапаном. Подобный термостат с индикаторным экраном для радиаторов отопления имеет смысл использовать в тех случаях, когда ширина подоконника больше 22 сантиметров, а отопительный прибор располагается в 10 сантиметрах и меньше. Целесообразно использовать вышеописанный термостат в том случае, когда батарея располагается в нише. Речь идет о радиаторе, перед которым находится терморегулятор. Верно это утверждение для того случая, когда глубина батареи больше 15 сантиметров. Мебель и шторы могут перекрывать доступ воздуха к термостату.

Гидравлическое сопротивление

Если вы хотите приобрести термостат для радиатора отопления с выносным датчиком, то важно учесть и гидравлическое сопротивление отопительной системы, последняя из которых может быть двух- или однотрубной. Соответствующей классификацией обладают заменяющие устройства. В качестве причины данного разделения выступает нагрузка в двухтрубной системе, которая гораздо больше по сравнению с той, что присутствует в однотрубной. Таким образом, термостат для двухтрубной магистрали должен обладать более внушительным гидравлическим сопротивлением. Если произвести установку двухтрубного агрегата вместо однотрубного, то отопительная система будет стабильно работать. Обратная замена не может быть допущена, так как нехватка гидравлического сопротивления станет причиной утраты мощности, снижения коэффициента полезного действия и преждевременного выхода из строя внутреннего механизма.

Разновидности термостатов в зависимости от рабочей среды

Если вы решили выбрать термостат для радиатора отопления Oventrop, то нужно знать о том, что такие устройства подразделяются на типы в зависимости от рабочей среды, таким образом, термостаты могут быть готовыми или жидкостными. В последнем случае точность измеряемых значений будет значительно выше. Подобные приборы не способны передавать давление на управляемые механизмы внутри гофрированного цилиндра. Но модели с газообразными средами обладают другими весомыми преимуществами, среди них можно выделить быстрое реагирование на изменения температуры, что увеличивает эффективность поступления тепла. В качестве дополнительного плюса можно выделить то, что газ конденсируется в некотором удалении от клапана в охлажденный зоне прибора. Это указывает на то, что скорость реакции увеличивается, ведь она практически не зависит от температуры в теплоносителе.

Отзывы о производителях

Если вам необходим термостат для радиаторов отопления, бренды вами должны быть рассмотрены. Помимо компании, которая занимается изготовлением термостатов и была упомянута в

www.teplo-ltd.ru

Выбираем термостат для радиаторов отопления

Воздушный терморегулятор для отопления

Непосредственно для систем, которые представляют собой тонкие обогревающие пленки с инфракрасным излучением, предназначены терморегуляторы, реагирующие на изменение температуры воздуха в помещении. Они монтируются на потолок. Как только показания терморегулятора падают на 1, то система сразу же включает подогрев. Такой способ отопления не требует вмешательства человека и круглосуточно поддерживает комфортную атмосферу в комнате.

Электронный терморегулятор для отопления

Читайте также:

  1. Регулировка тепла в батареях отопления
  2. Как установить и снять терморегулятор
  3. Термодатчики для котла

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток  более низкую температуру. Ставьте хоть 6-8оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

  • жидкостные;
  • газовые.

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому  выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6oC до +26-28 oC. Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и



Терморегуляторы для однотрубных систем отопления

Датская компания «Danfos» выпустила модель терморегулятора типа RTD-G, который предназначен конкретно для установки на однотрубную систему отопления. Устройство этого прибора обеспечивает с одной стороны необходимую теплоотдачу радиатора, а с другой – отсутствие влияния на гидравлическое давление всей остальной системы. Главными его качествами являются надежность, прочность и простота в обслуживании, а также низкая подверженность засорам

Механический терморегулятор для котлов центрального отопления

Котел центрального отопления часто управляется простейшим механическим терморегулятором, который выполняет следующие функции по регулировке работы котла:

  • выключает полностью котел;
  • включает только подачу горячей воды от котла;
  • включает и выключает котел в заранее заданное время.



Терморегулятор для радиатора отопления «Luxor»

Инженеры немецкой компании «Luxor» разработали новую модель терморегулятора, который легко чистить в случае возникновения неполадок в его работе из-за частиц, попавших в теплоноситель. Изменив расположение клапана терморегулятора так, что фактически его основой стал сам радиатор отопления, специалисты фирмы добились того, что его теперь стало возможно прочистить самостоятельно, без привлечения специалистов. Такая конструкция терморегулятора позволила значительно продлить срок службы этих приборов.



Терморегулятор для радиатора отопления «Оventrop»

Немецкая фирма «Оventrop» выпускает различные виды регуляторов отопления для конвекторов и радиаторов, цена на них вполне доступна среднему классу потребителей, а качество соответствует европейским стандартам. Термостатические головки, выпускаемые этой фирмой, подходят, в том числе, к терморегуляторам других фирм.

Как работает терморегулятор на батарее

Когда температура воздуха в помещении, которое обогревается, подвергается изменению, то это приводит к изменению теплоносителя в отопительной системе. Одновременно это вызывает увеличение или уменьшение объема сильфона, что приводит к перемещению золотника, который регулирует подачу теплоносителя

Сильфон самого термоэлемента заполнен газом. Это позволяет правильно и пропорционально регулировать температуру внутри помещения. Термодатчик должен реагировать на температуру снаружи

Каждому значению температуры внутри соответствует определенное значение давления рабочей среды в сильфоне. Это давление компенсируется пружиной, которая регулирует ход штока.

При увеличении температуры конус клапана будет перемещаться в сторону закрытия до тех пор, пока давление рабочей среды в сильфоне не уравновесится усилием пружины. При снижении температуры процесс будет обратным.

Достоинства термомостатов

— просто устанавливаются в систему, не требуя технического и профилактического обслуживания

— диапазон работы от 5 до 28 градусов

— они обеспечивают равномерное распределение теплоносителя по всей системе

— не происходит чрезмерного повышения температуры воздуха в помещении

— обеспечивается экономия порядка 25 %

— существенно улучшается микроклимат помещения



Какой термостат для радиаторов выбрать

  1. Данфос (Дания) производятся в России, поэтому вполне доступны по цене;
  2. DEVI и Auraton – польские приборы, вполне удовлетворяющие требованиям как по качеству, так и по цене;
  3. Salus, Kermi и Oventrop — немецкие производители, получившие признание в Европе; их приборы удобны в эксплуатации и произведены из качественных материалов;
  4. Caleo – южнокорейский производитель, представляющий на нашем рынке недорогие приборы с привлекательным дизайном;
  5. Thermo – шведские термостаты, славящиеся своими техническими характеристиками и качеством.

Срок службы термостата составляет около 20 лет, поэтому он успеет многократно окупить свою стоимость. При покупке желательно обратить особое внимание на наличие сертификации выбранного прибора.

Спасибо за информацию, сайтам: teplamore.com,teplowood.ru,teplomex.ru

prof-kirpich.ru
