Термостат. Основные виды. Принцип работы. Методы проверки

Виды термостатов, конструкция, принцип действия

За время существования техники, человечество придумало много различных видов данного узла. Практически все модификации и конструкции термостатов, можно отнести в несколько больших групп. По конструктивному исполнению: механические, электромеханические и электронные. По температурным режимам: высокотемпературные (300—1200 °C), Средне температурные (-60—500 °C) и термостаты для низких температур (менее ?60 °C). Так же, можно классифицировать по виду рабочего тела. Воздушные, жидкостные, твердотельные. Мы же будем рассматривать, термостаты, которые наиболее часто применяются в бытовой технике.
Механические – это термостаты, в которых не используются электрические части, будь то контактные пары (группы) или электронные компоненты, такие как электронные датчики и т.п. Данный вид, так же делиться на несколько подвидов. Но подробно обсуждать эти разновидности прибора мы не будем, так как в бытовой технике, чаще используются электромеханические и электронные виды термостатов. В крупной бытовой технике, механический термостат можно встретить в кухонных плитах, духовках. Механический термостат в них используется для поддержания заданной температуры в духовке. Очень часто, термостат, выполнен комбинированно, с газовым краном духовки. Работает этот узел таким образом: открываете кран подачи газа в духовку, он имеет градуировку на панели управления газовой плиты или духовки, либо от 0 до 10, либо примерные значения температуры. В механизме крана есть два «значения» подачи газа – максимум и минимум. Это значит, что газ в духовку поступает максимально заданным давлением до набора необходимой температуры. После набора температуры термостат переводит кран в режим минимум, при котором, рост температуры не происходит. Как только температура упала ниже заданного параметра, термостат снова переводит механизм подачи газа в режим максимум. Составные части: газонаполненная колба, капиллярная трубка, рабочая мембрана.

Электромеханические – это термостаты, в которых используются контактные пары (группы). Электрические термостаты, так же делятся на несколько видов. Первый, это вид, где в качестве датчика температуры, используется газонаполненная колба, капиллярная трубка, рабочая мембрана. Второй вид, в качестве датчика температуры, используется биметаллическая пластина. И в обоих случаях, сила от мембраны или биметаллической пластины, направлена на замыкание / размыкание контактных групп, пар. Еще можно отметить

Термостат стиральной машины

две подгруппы электромеханических, биметаллических термостатов – это регулируемые и с фиксированным температурным значение, при достижении которого термостат замыкает контакты, либо размыкает.
Электронные – это термостаты, в которых контроль температуры, как правило, осуществляется за счет
изменения проводимости электронного компонента, терморезистора (NTC), термотранзистора и т.д., это так называемый датчик. Датчики, условно можно разделить на два вида – это те, в которых при росте температуры, сопротивление возрастает и напротив, те в которых, во время роста температуры замеряемой среды, сопротивление падает, т.е. возрастает проводимость. Датчик, проводами соединен с микроконтроллером, который в свою очередь, откалиброван под конкретный вид датчика. Это означает, что контроллер (микросхема), «понимает» значения сопротивления контрольного элемента. И в зависимости от заданных

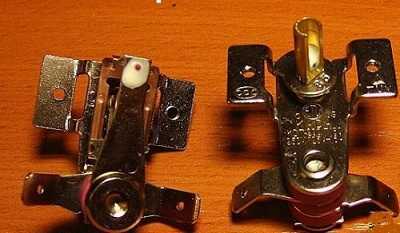

Регулируемый, биметаллический термостат

значений и фактических, силовая часть схемы (реле), замыкает / размыкает контактные группы. Существует множество модификаций электронных термостатов. С выводом значений на дисплей, с ступенчатым или многоуровневым контролем / реакцией, с возможностью регулировки временных параметров и много других. Хочется отметить, что в современной технике все чаще используются электронные термостаты.

Способы проверки термостатов. Диагностика неисправности

Для механического вида, используемого в кухонных плитах, самый простой способ выявления неисправности. Я бы назвал метод — проверка по признакам. Пример. Включаем духовку, выставляем небольшое значение температуры. Т.е. не минимальное значение, а скажем для градуировки от 0 до 10, устанавливаем на 2, для «градусной» градуировки, ставим, к примеру, на 100 градусов Цельсия. При прогреве прибора, приблизительно в течении 5 — 15 мин., пламя на рассекателе, должно уменьшиться до значения мин. (почти погасло, но поддерживается в стабильном состоянии). Точность проверки, возрастет, если использовать термометр или мультиметр с термопарой, сравнивая значения. В случае, если с течением времени, пламя не реагирует, необходимо заменить термостат или узел целиком.

Электромеханический термостат духовки

Для электромеханических термостатов, я бы выделил два метода проверки. Первый. Проверка прибора относительно заданных параметров на соответствие. Пример. Стиральная машина с электромеханическим термостатом, заданная температура 40 градусов Цельсия. Здесь стоит отметить, что для проверки температуры в стиральной машине, нужно знать рабочий алгоритм. Т.е. когда происходит нагрев. В большинстве СМ, нагрев начинается после 5 – 10 минут работы, прибора и только до первого слива воды, это справедливо для большинства программ, кроме «короткой стирки». С помощью термометра или мультиметра с термопарой, контролируем нагрев воды в баке. При исправном приборе заданное значение, должно соответствовать измеряемому, с учетом небольшой погрешности и дельты t°.

Дельта t° (? t°) это разница в градусах, между температурой выключения и включения термостата. Другими словами при достижении заданной температуры, термостат отсекает нагрев, не точно в заданном положении, а немного больше заданного значения и при падении установленной температуры, термостат включается, как бы с запозданием, вот эта разница температур и есть ? t°. Пример. Установили температуру в духовке 170 градусов Цельсия. Термостат, отключает нагрев при достижении 173 градуса, а при падении температуры ниже 168 градусов, включает нагрев снова. ? t° составляет 5 градусов Цельсия (значения вымышленные).

Биметаллические, нерегулируемые термостаты

Второй способ проверки электромеханического термостата. Этот способ менее точный, чем первый, но для диагностики неисправности в «домашних условиях», вполне приемлем. Способ опишу на примере. Есть духовой шкаф, с пределом температурного диапазона до 280 градусов. Разбираем прибор, находим термостат, пару контактов, которые при достижении температуры размыкаются. Их можно найти, если проследить проводку так же по сечению провода и т.д. Провода снимаем и замыкаем между собой, а к контактам термостата, подключаем тестер в режиме «прозвонки», в холодном состоянии духовки, они должны «звонится» накоротко, т.е. сопротивление равно приблизительно нулю. Устанавливаем ручку термостата в положение 150°С, включаем духовку. Не забываем о мерах предосторожности. Спустя, минут 5 – 10, если на тестере не появилось значение «разрыв» (бесконечное сопротивление), медленно вращаем ручку регулятора температуры в сторону минимального

Электромеханический термостат холодильника

значения, в определенном положении ручки, тестер должен показать разрыв, это зависит от степени прогрева
прибора и времени работы. Если замерять температуру в диагностируемом приборе, проверка исправности будет более точной. Описанные способы проверки, справедливы для выявления неисправности электромеханических термостатов и в стиральных машинах, посудомоечных машинах, холодильниках, утюгах, бойлерах и т.д.
Проверка электронного термостата. Электронный термостат можно проверить первым методом, описанным для электромеханического термостата. Этот способ подходит для определения неисправности узла в целом.
Для проверки на элементном уровне, необходимо замерить изменение сопротивления датчика, при изменении

Датчик NTC, электронного контроля температуры

температуры, проверить работоспособность контроллера (питание и пр.), а так же исправность исполнительного узла (РЕЛЕ и т.д.)
Из опыта ремонта бытовой техники должен отметить, что неисправность термостатов, не зависимо от вида, проявляется как правило, в виде постоянно замкнутых силовых контактов либо разомкнутых, не зависимо от температуры. Несоответствие показаний температуры, встречается достаточно редко.
Термостат в стиральной машине, духовке, холодильнике, бойлере и т.д.
В современных бытовых приборах, все чаще используются электронные термостаты, в виду их точности и безотказности, а так же удельной стоимости, относительно электромеханических. Все электромеханические термостаты, достаточно похожи друг на друга, так же как и схемотехника электронных.
Вот мы и рассмотрели основные виды термостатов, конструкцию, принцип работы, а так же методы выявления неисправностей. Если что — то упустил, прошу добавить в комментариях.

www.ice-hot.ru

для чего нужен комнатный термостат, настройка комнатного термостата

Все газовые котлы оснащены внутренним датчиком. Он в свою очередь поддерживает определенную температуру в подающем трубопроводе. Но выбирать нужный температурный режим приходится самостоятельно. Для этого нужно регулировать мощность оборудования. Чтобы каждый раз при изменение погодных условий не посещать топочную, можно установить комнатный термостат в доме. Рассмотрим подробно, какие есть виды комнатных термостатов, а также как их правильно подключить.

Содержание:

1. Для чего нужен комнатный термостат
2. Виды термостатов
3. Электромеханические термостаты
4. Электронные термостаты
5. Механические термостаты
6. Устройство и подключение
7. Настройка комнатного термостата

Для чего нужен комнатный термостат

Не каждому хочется постоянно спускаться в топочную и регулировать температурный режим. Поэтому разумно будет приобрести комнатный термостат. Таким образом, вы сможете напрямую регулировать мощность отопительного котла по температуре воздуха в доме. Принцип работы комнатного термостата заключается в следующем: после того как прибор достигнет заданного температурного режима в помещении прибор замыкает электрическую цепь, которая связывает его с котлом. За это действие отвечает термочувствительный элемент, который размещен внутри корпуса. Этот элемент механически воздействует на электрические контакты. В изделиях с более сложным устройством в качестве такого элемента выступает датчик температуры.

После того как произошло замыкание цепи контроллер или же газовый клапан отключает работу горелочного прибора или уменьшает пламя. Все зависит от конструкции устройства. Носитель тепла в радиаторах будет остывать, а температура воздуха в помещении снижаться. Вследствие чего происходит разрыв цепи, и работа горелки возобновляется.

Такое регулирование является эффективным. Так как топливо используется столько, сколько потребуется.

Виды термостатов

Комнатные термостаты можно разделить по устройству, по способу устройства и по функциональным возможностям.

По техническому устройству можно разделить комнатные термостаты на 3 вида:

1. Электромеханические.
2. Электронные.
3. Механические.

По способу устройства комнатные термостаты разделяют на два вида:

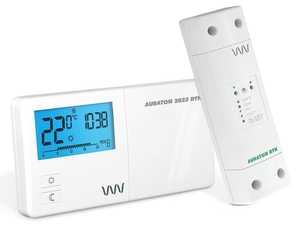

• Беспроводные термостаты. При помощи периодических сигналов осуществляются коммуникации исполнительного блока с контроллером. Беспроводные термостаты имеют большой плюс: не нужно устраивать отверстия под провода. Но также можно выделить и небольшой недостаток: снижается мощность сигнала из-за железобетонных стен.
• Проводные термостаты. При помощи проводов поддерживаются контакты между блоками. Передавать данные такой термостат может на расстояние более 50 метров. Источником электропитания может выступать электрическая бытовая сеть.

По функциональным возможностям можно выделить следующие виды комнатных термостатов:

1. Программируемые термостаты. Они могут задавать нужный режим на несколько дней вперед.
2. Простые термостаты. Они лишь поддерживать необходимую температуру.
3. Комнатные термостаты не могут создавать вредное электромагнитное поле. Они только передают небольшой импульс.

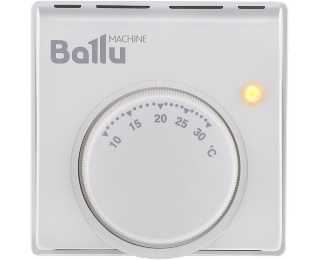

Электромеханические термостаты

Реле является центральным устройством электромеханического термостата. Он имеет вид цилиндра, который наполняется веществом отзывчивым к температуре. При нагреве котла происходит расширение вещества. А при понижении соответственно происходит сужение вещества. Регулирует температуру привод при помощи электроцепи. Именно он реагирует на изменения вещества.

Электронные термостаты

Электронный термостат имеет более сложное внутренне строение, чем электромеханический. В основу данного комнатного термостата входят следующие элементы: термореле, передатчик сигнала и датчик температуры.

К достоинствам электронного термостата можно отнести: точно выявляет и корректирует температурный режим в доме. Такой термостат прост в использовании.

Механические термостаты

В механических термостатах отсутствуют какие-либо электронные элементы. Принцип работы такого устройства заключается в изменение свойств материалов под действием температуры. При изменении температуры вещества, который находится в газовой мембране, электроцепь замыкается или же разрывается. Таким образом, механизмы приходят в действие.

Устройство и подключение

Устанавливать комнатные термостаты лучше всего в жилых комнатах. Если установить термостат на кухне или в коридоре, то могут случать ложные срабатывания. Устанавливать лучше в комнате, где самая низкая температура или в том помещении, где бывает больше всего людей.

Но нельзя устанавливать комнатный термостат рядом с батареей или обогревателем. А также лучи Солнца не должны попадать на устройство. Еще рекомендуют не устанавливать термостатами рядом с электрическими приборами, которые могут излучать тепловые помехи, а также следует избегать установки термостата на сквозняке.

Включить и выключить котел можно при помощи специального реле. Подключить термостат можно через кабель или же при помощи клеммы на котле. Чтобы программатор работал, необходимы батарейки.
В техпаспорте устройства указаны правила подключения термостата. Необходимо внимательно изучить инструкцию.

Настройка комнатного термостата

Но после подключения термостата его необходимо настроить. При помощи панели программатора можно произвести настройку. На нем устроены клавиши и микропереключатели.

При помощи микропереключателей можно регулировать следующее:

• Настроить режим колебания температуры;
• Охлаждение и нагрев воздуха;
• Интервал срабатывания датчиков. Если ненадолго открыть балкон, то датчик не сработает.

А при помощи клавиш можно установить экономичный и оптимальный температурный режим. Днем будет держаться необходимая температура, а ночью она будет снижаться, но находиться на комфортном уровне и таким образом будет происходить экономия топлива. А также в комнатных термостатах установлены программы. Из них можно выбрать подходящую для вас программу.

Читайте также:

baltgazservice.ru

механические, электромеханические и электронные терморегуляторы

Кондиционирование

Комнатный термостат для газового котла служит для контроля и поддержания температуры, а также позволяет экономичнее расходовать топливо. Установка этого устройства позволяет увеличить эффективность действия отопительного котла на 20−30% и упростить процесс его обслуживания. Существуют различные виды терморегуляторов, различающиеся способом установки и характеристиками.

1

Назначение и принцип действия

В состав системы отопления входит узел соединения с центральной сетью или греющее оборудование, радиаторы и трубы для разводки. Для поддержания оптимального уровня тепла нужно следить за работой котла, открывать или закрывать краны на батареях.

Система является инертной, что не дает возможности сохранять стабильную температуру на протяжении всего дня. При большей подаче газа в котел нагрев теплоносителя усилится, отдача тепла также увеличится.

Такой расклад удобен в холодное время года, но при потеплении в помещении становится слишком жарко. После загрузки топлива и нагрева воды снизить избыточный нагрев уже не получится, придется вручную отключать котел, открывать окна для охлаждения комнаты. При этом затраты на горючее также значительно возрастут.

Комнатный Термостат Нюансы Настройки

Комнатный терморегулятор для газового котла позволяет решить проблему и упростить работу по обогреву помещения, создав комфортный климат в доме. Устройство регулирует подачу тепла и поддерживает заданную температуру. В его состав входят следующие элементы:

• настроечный блок;
• клапан механического типа или электромагнитное реле;
• термочувствительный элемент;
• модуль управления.

Работа простых устройств регулируется механическими элементами и физическим изменением характеристик чувствительного к температуре датчика. Блока управления в таких приборах нет. Им также не требуется электропитание. Точность настройки и эффективность работы механических термостатов ниже, чем у моделей, которые нужно программировать. Но автономность от источника энергии позволяет им функционировать даже при перебоях напряжения.

Комнатный термостат для котла имеет следующий принцип работы:

• Требуемая температура задается блоком управления.
• Когда настроенные параметры достигаются, срабатывает датчик, котел отключается или закрывается клапан в отопительных трубах.
• При снижении температуры воздуха обогреватели или оборудование котельной снова включаются.

При помощи электронного модуля можно проводить установку нескольких температурных значений для разного времени суток. Этот блок позволяет также установить выносной датчик снаружи помещения, терморегулятор будет работать, ориентируясь на его данные.

Термостат для котла отопления: разновидности и установка устройства

2

Виды термостатов

Самая простая разновидность термостата — арматура запорного типа с датчиком, установленная возле батареи на трубе. Клапан частично перекрывает поступление теплоносителя при достижении заданной температуры. Его повторное открытие происходит при охлаждении воздуха, и тепло начинает поступать в полном объеме.

Беспроводные управляющие блоки и датчики присутствуют в более продвинутых и сложноорганизованных моделях. Взаимодействие отдельных элементов происходит за счет передачи радиосигнала. При монтаже устройства отсутствуют провода, что улучшает эстетический вид конструкции и помещения в целом.

Разные типы датчиков, чувствительных к температуре, — основное различие между терморегуляторами. Некоторые элементы монтируются внутрь трубы, другие — на ее поверхность. Есть также модели настенного типа. Одни приборы замеряют нагрев теплоносителя, а другие — температуру воздуха. Выбор устройства определяется рядом характеристик:

• типом котла;
• необходимым набором функций;
• схемой разводки, присутствующей в системе отопления;
• размером свободного пространства в комнате.

Датчик для газового котла с Aliexpress .Установка датчика YKC B703.

Среди современных моделей часто встречаются котлы, в которых уже предусмотрена возможность подсоединения терморегулятора. При этом изготовитель оборудования указывает особенности установки элементов в техпаспорте.

Схема подключения, предполагающая регулировку термостатом функционирования нагревательного элемента (подачу топлива), является максимально эффективной для экономии запасов горючего. Такое расположение аппарата подходит для электрических и газовых котлов. Для твердотопливных приборов потребуется монтаж механического термостата непосредственно на трубу.

Регуляторы, расположенные на батарее, блокируют подачу воды при перегреве теплоносителя или слишком высокой температуре воздуха. Работа котла прекращается с запозданием, после срабатывания индивидуального термодатчика, установленного на нем.

Использование газового котла на пропане для отопления дома

2.1

Механические устройства

Комнатный термостат для котла отопления с механической структурой, при нагреве или охлаждении материала, меняет его характеристики. Этот прибор доступен по цене, прост и эффективен в работе, не зависит от наличия источника электропитания. Он монтируется на трубы отопительной системы.

Механическая модель состоит из нескольких элементов:

• клапана;
• штока;
• термостатической головки;
• накидной гайки;
• шкалы для установки температуры;
• фиксирующего кольца;
• сильфона, наполненного жидкостью;
• золотника;
• механизма компенсации;
• выхода для соединения с трубой.

Температурные изменения фиксируются при помощи реагентов. Жидкость нагревается, что приводит к расширению газа. Под возникшим давлением срабатывает запорный клапан. Охлаждение приводит к сжатию вещества и расслаблению пружины блокирующего элемента.

Термостаты этого типа обладают высокой погрешностью в настройке и пониженной чувствительностью. Для их активации необходимо изменение температуры более чем на 2 °C. Характеристики вещества в сильфоне снижаются со временем, что приводит к расхождению значений на ручке регулятора и реальных показателей.

Устройства также имеют довольно большие размеры. Многие модели определяют температурные показатели теплоносителя, но не замеряют уровень нагрева воздуха в комнате. Их сложно настроить под оптимальную температуру без погрешностей.

экономит ли газ термостат для газоваго котла?

Как выбрать регулятор температуры воды в системе отопления

2.2

Электромеханические приборы

Принцип действия этого комнатного датчика температуры для газового котла похож на работу механического аналога. Но здесь термочувствительным компонентом является пластина из металла. Она сгибается при нагреве и замыкает цепь. Охлажденная пластина принимает исходную форму. От контакта передается сигнал на управляющий блок горелок.

Существует другой тип электромеханических регуляторов, содержащих две пластины из металлов разных видов. Здесь термочувствительный компонент размещается в топке котла. Разность потенциалов, возникающая при изменении температуры, оказывает действие на электромагнитное реле, что приводит к смыканию или размыканию контактов. При этом включается или выключается поступление воздуха в отсек горения.

2.3

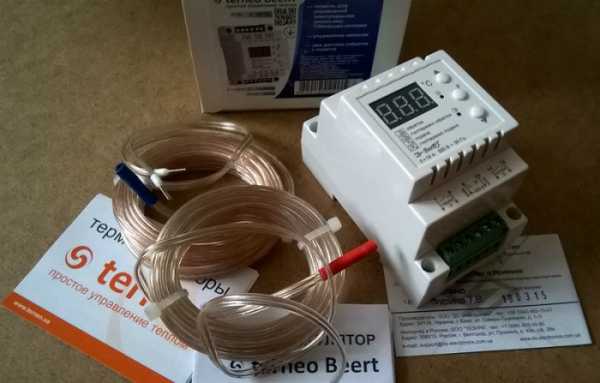

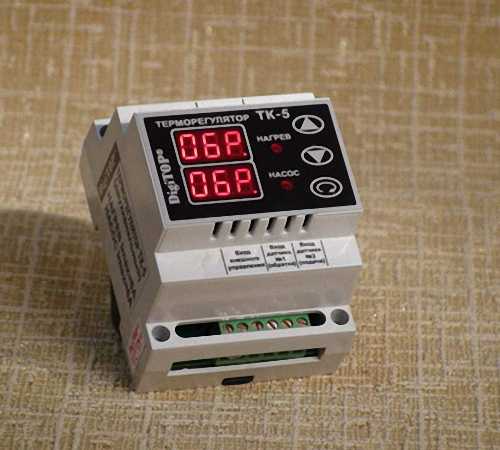

Электронные терморегуляторы

Эта категория комнатных регуляторов температуры для газовых котлов зависит от электропитания. Электронные устройства укомплектованы выносным датчиком для фиксирования показателей нагрева помещения, полнофункциональным управляющим блоком с дисплеем. Такие приборы обязательно устанавливаются на электрокотлы, так как без них работа нагревателей будет непрерывной. Терморегулятор содержит два основных элемента:

• микроконтроллер;
• датчик температуры.

Второй компонент замеряет показатель нагрева, а первый контролирует их значение и отправляет сигналы на снижение или повышение поступления тепла в комнату. Контроллер принимает от сенсора цифровой или аналоговый сигнал. От этой зависит вид терморегулятора. Аналоговые приборы во многом похожи на механические модели, но отличаются более высокой точностью показаний и настройки.

Цифровые термостаты являются самыми продвинутыми в технологическом плане. С их помощью можно задавать четкий алгоритм регулирования подачи тепла. К ним подключается большое число различных уличных и комнатных датчиков.

Для большинства электронных моделей доступно управление через смартфон или ИК-порт в дистанционном режиме. Это позволяет задавать определенные настройки, находясь вне помещения. Например, можно включить обогрев перед уходом с работы, и к моменту приезда в доме уже будет комфортная, теплая обстановка.

Gas Service — Как термостат для котла экономит газ?

3

Способы подключения

Подсоединение комнатного термостата может проводиться тремя способами:

• подключением напрямую к котлу;
• монтажом на циркуляционный насос;
• установкой на входную трубу радиатора с теплоносителем.

Два первых варианта не снижают степень проходимости воды по трубопроводу. Гидравлическое сопротивление остается неизменным, и в магистрали отсутствуют какие-либо заслонки и запоры. Устройство регулирует функционирование котла или насоса, не взаимодействуя напрямую с водой.

Гидравлическое сопротивление увеличивается при монтаже термостата на центральную трубу или батарею. Теплоноситель замедляет свое движение даже при максимально открытом клапане. Обычно такая установка проводится на этапе планирования всей системы отопления, где учитываются все нюансы размещения и работы элементов.

Третий тип подключения нежелателен для монтажа на однотрубную систему отопления, так как при сигнале датчика будет перекрыта вся система подачи теплоносителя, и в удаленных от котла комнатах станет заметно прохладнее.

Терморегулятор подключается к входной трубе радиатора через байпас, что позволяет перенаправить воду в обход батареи при срабатывании контроллера. Неостывший теплоноситель будет отправляться назад в котел. Таким образом, на нагрев воды будет затрачиваться меньше топлива.

Место установки термодатчика должно соответствовать следующим критериям:

• быть скрытым от прямого попадания солнечных лучей;
• не перекрываться шторами или декоративными элементами;
• находиться на высоте 1,2−1,5 м от пола;
• быть удаленным от радиаторов, окон и дверных проемов.

Неправильный монтаж может привести к выдаче ложных показаний. Из-за этого возникает риск перегрева теплоносителя и воздуха в помещении, что повлечет за собой проблемы в работе котла.

Установка термостата для газового котла — хороший способ оптимизации работы отопительной системы, снижения затрат на обслуживание и приобретение топлива, а также уменьшения износа греющих элементов. Расходы на прибор окупятся за одну зиму. Разнообразие моделей позволяет выбрать подходящий вариант для конкретного типа помещения.

Как подключить термостат к газовому котлу! Подробная инструкция!

oventilyacii.ru

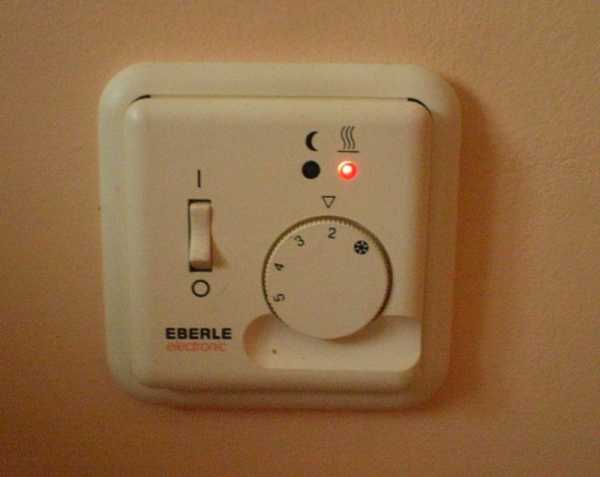

Комнатный термостат

Постоянная, комфортная температура в жилых помещениях обеспечивает тепло и уют домашнего очага. Принимая во внимание цены на газ и электричество, бережное отношение к энергоресурсам – вопрос непраздный. Рынок предлагает разнообразие приборов отопления с экономным расходом топлива. Для поддержания стабильной температуры и энергосбережения в доме установить отопительный котел мало, разумней сразу приобрести комнатный термостат. Терморегулятор будет автоматически поддерживать и контролировать стабильную температуру воздуха, избавляя человека от постоянных забот по ручной регулировке теплового режима.

Типы комнатных термостатов

Задумываясь о покупке комнатного термостата, следует определить для себя – какие рабочие функции прибора наиболее важны. Предложения современного рынка отличаются широким выбором устройств терморегуляции, они имеют различные функциональные особенности, различаются в технике исполнения и точности измерений.

Регуляторы имеют отличия в технике установки, количестве функциональных возможностей, во внутренних технических устройствах.

По технике закрепления на стенах термостаты делятся на:

• проводные —  монтируются при помощи проводниковой системы, соединяющей прибор напрямую с котлом. Радиус действия – больше 50 метров, вне зависимости от материальной составляющей стен;
• беспроводные — процесс регулирования температуры осуществляется  радиосигналом от первого блока прибора (смонтированного рядом с котлом) к контрольному блоку. Недостаток – снижение мощности сигнала и ограничение радиуса действия при стенах из железобетона.

По количеству и качеству технических функций прибора различают:

•  простые – осуществляют поддержание заданной температуры;
•  программируемые – задают необходимый отопительный режим автоматически, понижая температурные показатели без присутствия человека. Снижение температуры на 1 градус дает экономию в 5 -6 %.

Действие прибора находится в зависимости от вида датчика температуры, стоящего в техническом устройстве, различаются:

• механические – на основе мембранных или капиллярных датчиков;
• электромеханические – на основе электрического реле;
• электронные – на основе терморезисторов.

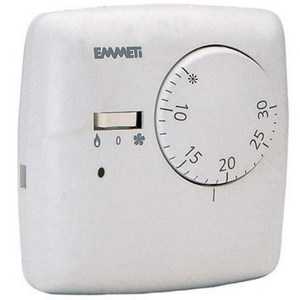

Термостаты механические для котлов отопления

Чаще всего, термостаты комнатные механические применяют при установке газового котла. Приборы отопления на газовом топливе легче совместимы с механическим типом терморегулятора. Мембранный датчик работает по принципу замыкания/размыкания, в зависимости от давления в газовой камере. Как только происходит изменение объема газа (котел перегрелся или остыл), по электрической цепи на контрольный прибор приходит сигнал и отопительный котел автоматически отключается/включается.

Настройка температурного режима осуществляется поворотом круглого регулятора со шкалой делений. Поворачивая регулятор можно приблизить или удалить мембрану от управляющего устройства, выбрав показатель температуры, определяющий контактное соединение/разъединение.

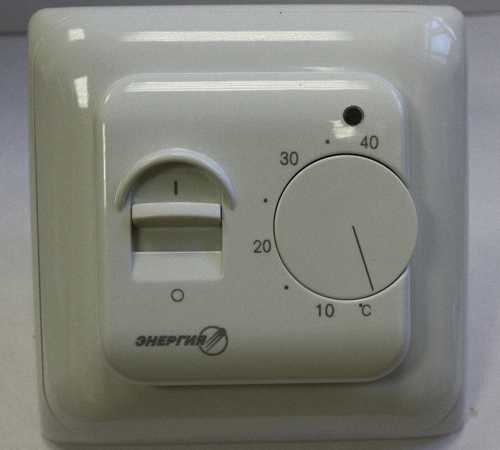

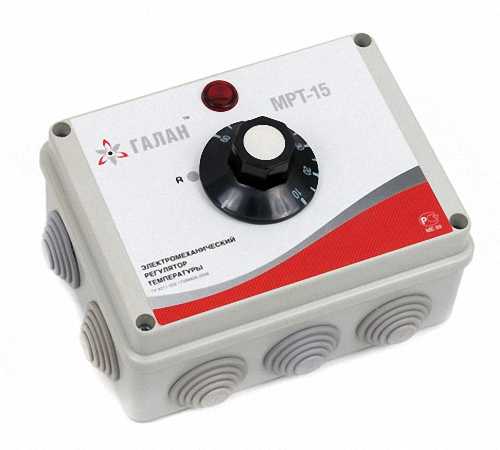

Электромеханические терморегуляторы для котлов отопления

Термостаты электромеханические имеют проводное соединение, применяются при отоплении твердотопливными и газовыми котлами. Имеют более сложную конструкцию по сравнению с механическими приборами. Термочувствительный элемент состоит из связки пары металлических пластинок специального сплава. При повышении температуры и существенном нагреве элемента, происходит микроразряд, приводящий в действие электромагнитное реле, регулирующее механический клапан. Электромеханическое устройство поддерживает заданную температуру воздуха.

Важно! Электромеханические комнатные термостаты не формируют вредное электромагнитное поле, передача импульсов малой мощности происходит кратковременно.

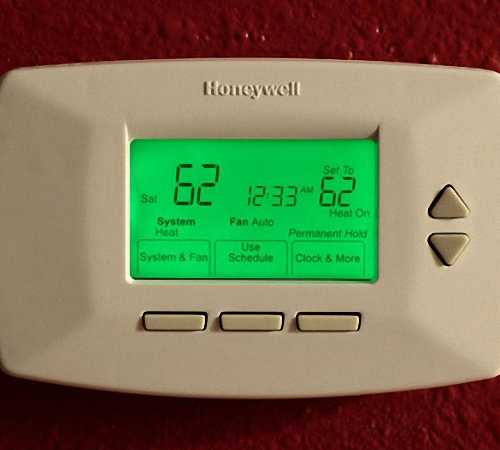

Электронные терморегуляторы для систем отопления

Термостаты электронные – прибор современный и наиболее функциональный, устанавливается для отопительных приборов с любым видом энергоносителя. Электронный комнатный термостат позволяет задать работу прибора на любой срок, от нескольких часов до недели. Содержит более 40 видов программирования. Временные таймеры позволяют устанавливать разные шаблоны управления для выходных и будних дней, возможна установка различных параметров на каждый день и любое время суток.

В последних моделях предусмотрена передача сведений о показаниях термостата мобильной связью через SMS-сообщения. Технология Wi-Fi, поддерживаемая ведущими производителями, позволяет настроить отопительное оборудование через сеть интернета, разработаны специальные приложения для смартфонов. Данный вид приборов позволяет значительно экономить топливо.

Покупку электронного термостата лучше соотнести с фирмой, производящей котлы отопления, легче провести работу по установке и контролировать функциональность оборудования.

Хорошими показателями обладает комнатный термостат для газового котла «Baxi»:

• отличается надежным, проводным подключением к прибору отопления;
• поддерживает многоуровневый тепловой режим от+5 до +40 С;
• устанавливает «климат» на любой период дня, минимальная периодичность – полчаса;
• большой, читаемый дисплей отображает работу термостата – дни недели, часы, температуру, установленную программу.

Управление термостатом фирмы «Baxi» осуществляется дистанционным пультом или при помощи телефона.

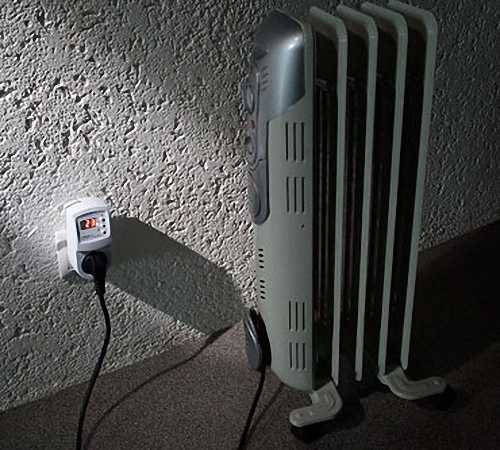

Комнатные термостаты для электрических котлов

В местности, удаленной от больших городов, где нет газоснабжения, устанавливают котлы, питаемые от электричества. К преимуществам электрокотлов относится экологическая безопасность, простые монтажные работы, практически бесшумная работа и отсутствие дымохода. Существует единственный, но немаловажный минус – большой перерасход электричества, что влечет высокую стоимость эксплуатации.

Для котлов, использующих электроэнергию, монтаж терморегулирующего прибора уменьшит энергетические затраты на 20 – 25%, позволит установить тепловой режим в каждой отдельной комнате. Комнатный термостат для электрического котла может быть проводным и беспроводным, механическим или электронным. Прибор выбирается по качеству и количеству функциональных опций, необходимых для владельца.

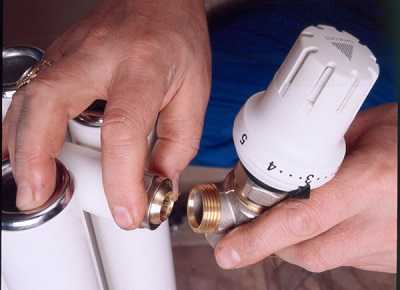

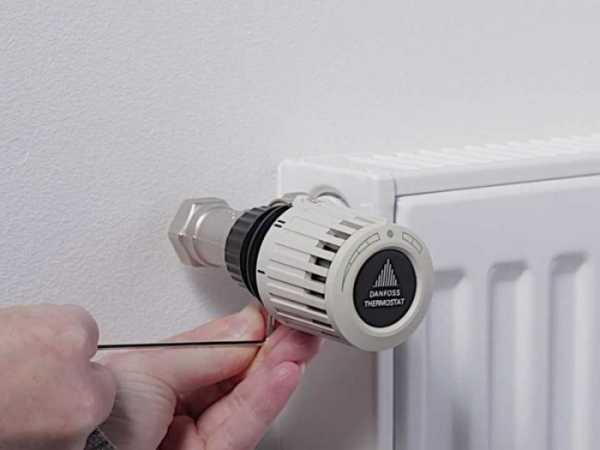

Термостаты комнатные для батарей отопления

В частных домовладениях можно без проблем провести автоматизацию всей системы отопления, жильцам многоквартирных домов немного сложнее. В квартире, чтобы обеспечить комфортную температуру, устанавливаются терморегуляторы на отопительных радиаторах. Самый простой вариант – установить ручную термостатическую головку, работающую по принципу обычного крана. Прибор надежный и дешевый, но не самый удобный, для изменения теплоотдачи вентиль поворачивают рукой.

Для батарей отопления чаще устанавливают механический прибор на основе капиллярного датчика. При перегреве и расширении жидкости в специальной камере, клапан устройства постепенно перекрывает доступ теплоносителя в радиатор. Устанавливают термостат перед входом или выходом отопительной трубы из радиатора.

Терморегуляторы для батарей с электронной «начинкой» обладают дополнительным набором полезных функций. Запрограммированный прибор «включает/выключает» радиатор сверяясь с температурой в жилом помещении. Эти модели наиболее точные, некоторым минусом является большая величина прибора и довольно высокая цена.

Стоимость любых комнатных термостатов зависит от их функциональности – электронный программатор в 6 – 8 раз дороже простого механического устройства. Если многочисленные опции электронных приборов не имеют решающего значения, установите механический терморегулятор. В любом случае экономия энергоресурсов будет значительной.

bouw.ru

Как выбрать терморегулятор. Выбираем качественный терморегуляторИнформационный строительный сайт |

Терморегулятор – это устройство для контроля над температурой воздуха или воды, которая поступает в аппарат. Когда достигается заданное в терморегуляторе температурное значение, он отключает нагревательный прибор. Последующее включение происходит после того, как температура снизилась. Некоторые нагревательные приборы оборудованы регуляторами температуры или встроенными реле, но для тех, в чью комплектацию не входит такое дополнение, его приобретают отдельно.

Для чего нужен терморегулятор

Не оборудованные терморегуляторами отопительные системы не удобны для использования. Их необходимо периодически отключать, самостоятельно ориентируясь на уровень прогрева жилья. Регулятор температуры выполняет эту работу автоматически и дает возможность обогревать жилище или промышленное помещение заранее.

Терморегуляторы понижают уровень пожароопасности отопительного оборудования. Обогреватель с терморегулятором работает длительное время и при этом не перегревается, благодаря датчику температуры, который регулирует уровень нагрева. Отсюда вытекает еще один плюс использования терморегуляторов – экономия электроэнергии. Используют терморегуляторы и владельцы аквариумов. С помощью этих приборов поддерживается оптимальная температура в обиталище рыб.

Функционирует терморегулятор достаточно просто – задается оптимальная температура для воздушной или водной среды, реле в терморегуляторе срабатывает при достижении указанного значения и отключает нагревательный прибор. Это очень удобно для любых типов помещений – складов, жилых домов, административных зданий и т.д.

Терморегуляторы работают не только на тепло, но и на холод. Примером тому является оборудование холодильников, которое отключает двигатель при достижении в камере заданной температуры. Все терморегуляторы тепла делятся на три основные группы:

• электронные;
• электромеханические;
• механические.

Электронные терморегуляторы

Терморегуляторы электрические имеют одно основное достоинство – высокий показатель определения и регулировки нагрева жилья. Они легко настраиваются и управляются подключенными к ним обогревателями. Состоит терморегулятор такого типа из:

• определяющего нагрев воздуха датчика;
• микропроцессора, обрабатывающего и передающего сигнал;
• детали коммутации управления, которая в данном случае выполняет роль термореле.

Используют электронные терморегуляторы для комплектации общей отопительной системы промышленного здания и частного жилья, регулировки функционирования кондиционеров и климат контролей. Терморегуляторы такой конструкции зачастую входят в комплектацию системы «умный дом», в ней они следят не только за нагревом воздуха в доме, но и за количеством градусов в приборах, входящих в систему. Это необходимо для снижения вероятности образования пожара.

Электромеханические терморегуляторы

Электромеханические терморегуляторы по конструкции самые простые. Сердцем этого прибора является реле, оно осуществляет отключение и подключение приборов. Устройства такого типа устанавливаются в утюгах, электроплитках, плойках и других приборах для быта, которые меняют температуру своей поверхности или внутренних элементов.

Конструкция реле в этих приборах представляет собой группу контактов и двойную пластину из металла. При нагреве пластина меняет свое положение и размыкает контакты, это останавливает ход тока к пластине и спирали. При охлаждении пластина приходит в исходное положение и замыкает контакты. Данный цикл держит температуру на необходимом уровне.

Существует еще одна популярная разновидность механических терморегуляторов, они имеют немного иную конструкцию и принцип действия. Реле в данных приборах расширяется при воздействии высокой температуры. Данный терморегулятор устанавливают в нагревательных баках, масляных обогревателях. Реле в таком типе конструкции имеет форму цилиндра, заполненного чувствительной к повышению и понижению температуры субстанцией. При повышении температуры эта субстанция расширяется и размыкает контакты. Здесь присутствует специальный и сложный привод цепи. При охлаждении субстанция возвращается к исходному объему и контакты замыкаются.

Термостаты

Регулятор-термостат – еще одна широко применяемая в приборах для быта группа терморегуляторов. Одно из популярных применений регуляторов данного типа – отопительные системы. Внешне термостат схож с запирающим краном. Такой прибор помогает удерживать необходимую температурный уровень в жилых, административных и офисных помещениях. Также оборудуют этими приборами автомобильные двигатели. Для гибкого программирования температурного режима использовать термостат не рекомендуется, так как они имеют основные режимы функционирования, выходя за рамки которых система теряет герметичность и выходит из строя.

Конструкция термостата представляет собой термический баллон со штоком, который наполнен субстанцией, чувствительной к повышению температуры. При нагреве субстанции до определенной отметки она увеличивается в объеме, шток выдвигается наружу и перекрывает движение воды в трубах.

Механические терморегуляторы для инфракрасных обогревателей

Инфракрасные обогреватели весьма популярны в бытовом и промышленном использовании. Принцип их работы заключается в нагреве объектов, находящихся в зоне действия излучения. Данные приборы, так же, как и другие обогреватели, оборудуются терморегуляторами, но несколько иной конструкции. Первая крупная категория терморегуляторов для инфракрасных обогревателей – механические.

Механические терморегуляторы для инфракрасных обогревателей представлены на рынке большинством торговых марок, выпускающих данный тип продукции. Каждая марка имеет некоторые конструкционные особенности и различия, но в целом, по принципу работы все механические терморегуляторы похожи друг на друга. В большинстве случаев монтаж таких регуляторов производится на стену – накладываются или врезаются в нее. Благодаря этому возможно соединение терморегулятора с проводкой любого типа.

Диапазон поддерживаемых терморегулятором температур – от +5 до +30 С. Габариты устройства небольшие – размер с обыкновенную стандартную бытовую розетку. Это позволяет гармонично вписывать оборудование в интерьер. Регулятор имеет ручку для определения температурного уровня, до которого обогреватель нагревает систему. Также есть кнопка для отключения или включения самого терморегулятора.

Программируемые терморегуляторы для инфракрасных обогревателей

Программируемый или цифровой терморегулятор для инфракрасных обогревателей дает возможность достигать максимального комфорта в доме. Это наиболее совершенный вид оборудования, удобный в эксплуатации и практичный. Диапазон установочной температуры шире, чем у механических приборов и составляет 5-45 С. Это позволяет значительно увеличить сферу применения оборудования и уровень создаваемого им комфорта.

Основное отличие программируемого оборудования – возможность задать сложную отопительную программу, которая будет функционировать на протяжении нескольких дней или недель. При этом программа дает возможность задать различную последовательность смены температуры и контроля над ней на каждый день. Оборудован такой терморегулятор двумя датчиками, назначение первого – следить за нагревом помещения в целом, второго – за нагревом самого обогревателя. Программируемые приборы используют для оборудования систем «умный дом».

Выбирая, какой терморегулятор купить, нужно учитывать такие факторы:

• условия внешнего климата;
• качество теплоизоляции обогреваемого строения;
• количество обогревателей в системе;
• тип используемых приборов для обогрева.

Предназначенные для инфракрасных обогревателей регуляторы в состоянии поддерживать работу нескольких обогревателей, но их общая мощность не должна превышать отметку 3-3,5 кВт. Для цепей, превышающих это значение, используют встраиваемый магнитный пускатель, который перераспределяет нагрузку на разные устройства сети.

Обзор производителей терморегуляторов

1.  Терморегуляторы DEVI, Польша. Основная часть продукции данного производителя предназначена для монтажа в отдельных помещениях строения. Модели Devireg TM540 и 550 помогают создать оптимально комфортные условия и экономию потребляемой энергии. Оборудованы системой прогноза и встроенным источником питания, эти дополнения сохраняют информацию о каждом цикле включения и отключения питания на протяжении 100 часов. Терморегулятор защищает помещение от промерзания, имеет систему сообщения об ошибках, оборудованы датчиками температуры для пола, для воздуха или для того и другого сразу. Дополнительная функция определения открытого окна позволяет проветривать помещение без увеличения энергетических затрат. Регулятор оборудован интеллектуальным таймером, позволяющим создавать до 300 программ на 7 дней. Большинство терморегуляторов DEVI оборудовано жидкокристаллическим дисплеем, это облегчает процесс управления оборудованием. Управляются регуляторы одной ручкой. Максимальное значение тока – 16А, нагрузка – 3500 Вт.

2.  Auraton, Польша. Продукция данной торговой марки помогает значительно снизить количество потребляемой энергии при работе отопительного или водонагревательного оборудования. Для оптимального функционирования котла рекомендуют модели Auraton 2005 или 2005 TXPlus. Эти устройства оборудованы проводным и дистанционным типом монтажа. Стандартная комплектация содержит 9 программ – 6 стандартных и 3 установочные. Максимальный ток – 5А, цикл работы – 7 дней, точность настройки – 0,25 С. На данный терморегулятор цена в среднем составляет 50 EUR.

3.  Thermo, Швеция. Модельный ряд терморегуляторов данного производителя не широк, так как политика компании предусматривает не разнообразие предложений, а поиск самых лучших технических решений. Самые лучшие предложения от торговой марки:

• классический TI-200, не программируется, оборудован механическим управлением;
• TI-900 – отличный терморегулятор для пола, имеет функцию задания пользовательской программы на несколько суток, оборудован электронным дисплеем и подсветкой;
• TI-950, имеет современный по дизайнерским решениям корпус, функцию задания программы, электронный дисплей, подсветку, датчик воздуха.

4.  Caleo, Южная Корея. Качественная продукция по не очень высокой цене. Терморегуляторами от этого производителя оборудуют теплые полы любой конструкции. По типу монтажа регуляторы представлены как встраиваемые, так и накладные. Дизайн моделей красив и оригинален, управление простое и удобное, установка не создает проблем.

5.  Salus, Германия. Линейка товаров от немецкой компании Salus положительно зарекомендовала себя на рынке Германии и Великобритании. Их отличает современный дизайн, высокое качество используемых материалов, удобный способ монтажа и понятный функционал. Данные регуляторы используют для оборудования котлов, конвекторов, систем отопления и нагревательных панелей.

• • модель RT500 и ее беспроводная версия RT500RF имеют 5 программ для ежедневной работы, которые задает пользователь. Модели RT300 и RT300RF поддерживают один заданный пользователем температурный уровень. Все модели оборудованы ЖКИ дисплеем и подсветкой.

Выбирая терморегулятор для частных целей, следует соблюдать два основных правила:

• подбирать продукцию, отвечающую запросам;
• обращать внимание на цену.

Хороший регулятор температуры не будет стоить меньше 15-20 EUR. Более дешевая продукция повышает риск приобретения подделки, изготовленной из некачественных материалов. В итоге убытки будут исчисляться не только ценой самого терморегулятора, но и подключенного к нему оборудования, если оно сломается в результате перегрева.



stroiremdoma.ru

виды, характеристики и преимущества использования

Неэффективность систем центрального отопления (или их отсутствие) заставляет приобретать или модифицировать различные греющие устройства. При этом, по мнению большинства специалистов в данной сфере, для обеспечения экономичности работы таких устройств необходимо применять терморегуляторы для обогревателей различных модификаций.

Только в этом случае можно добиться наиболее комфортной температуры в помещении с наименьшими финансовыми расходами.

Регуляторы температуры для обогревателей

Терморегуляторы — существует ли необходимость применения

Пожалуй, это единственный вопрос в сфере теплообеспечения, на который все специалисты дают утвердительный ответ. Причем неважно, будет ли это терморегулятор электронный или механический, комплектуется ли он выносным датчиком температуры или нет. Даже самое простое терморегулирующее устройство позволяет сделать работу обогревателя удобной и безопасной.

Итак, что дает применение терморегулирующих устройств для обогревающего оборудования:

• Во-первых, благодаря применению таких регуляторов появляется возможность установить наиболее комфортный уровень температуры в помещении, при этом нет необходимости отключать устройство или включать его в электрическую сеть, все это за вас сделает даже простейший автомат.
• Во-вторых, применение терморегуляторов позволяет обеспечить максимальную безопасность эксплуатации обогревающих устройств. Простейшие обогреватели работают в постоянном режиме, поэтому требуется постоянный контроль над ними, и даже это не может предотвратить опасность возникновения пожара, о чем свидетельствуют данные статистики.

Применение терморегуляторов позволяет обеспечить безопасную работу отопительных устройств без присутствия человека на протяжении длительного времени. Именно поэтому наличие терморегулирующей аппаратуры на электрических обогревающих устройствах является обязательным требованием на сегодняшний день.

• В-третьих, большинство современных программируемых терморегуляторов позволяют задать параметры режима работы на значительный период времени. Так, при отъезде на длительный срок можно установить режим минимальной мощности. При этом существует возможность установить время включения, например, за 2-3 часа до предполагаемого возвращения домой или посещения загородного коттеджа. Именно для отопления помещений, которые эксплуатируются периодически, стоит купить программируемый терморегулятор с широким выбором функциональных настроек.

Терморегулятор Cewal RQ-01

Ну и самое главное, применение терморегулятора существенно снижает потребление электроэнергии, что учитывая современный уровень цен на энергоносители и электричество, считается наиболее актуальным фактором.

Терморегуляторы для систем водяного отопления

Начать обзор стоит именно с таких устройств, как термостаты для систем водяного отопления. Такие устройства по внешнему виду мало чем отличаются от обычной запорной арматуры, устанавливаемой на радиаторы отопления. Но этот с виду обычный кран может работать в автоматическом режиме.

Стоит отметить то, что термостат не может использоваться для точной регулировки температуры в помещении.

В основном он имеет 2-3 фиксированных положения, позволяющих поддерживать определенный температурный режим в комнате.

Конструктивно такой механический терморегулятор представляет собой перекрывной вентиль (кран) с приводом от термического баллона, наполненного чувствительным к изменению температуры веществом. При нагревании выше установленного уровня происходит расширение этого вещества, что приводит к выдвижению штока запорного устройства, благодаря чему уменьшается объем подаваемого к радиатору теплоносителя.

Терморегуляторы для систем водяного отопления



Такие простейшие устройства можно устанавливать на радиаторы в помещения, для которых требуется отличный от общего температурный режим.

Терморегуляторы для электрических обогревателей

Сразу стоит сказать о том, что целесообразно оснащать электрические обогреватели именно терморегулятором с датчиком температуры, позволяющим осуществлять контроль теплового режима в наиболее актуальных зонах помещения.

Конечно, такие устройства стоят несколько дороже по сравнению с регуляторами, принцип действия которых основан на контроле температуры рабочей поверхности или греющего элемента обогревателя, но их применение позволяет получить максимальный экономический эффект и обеспечить необходимый температурный режим в любой части комнаты или квартиры.

Практически все применяемые на практике терморегуляторы можно разделить на две основные группы, отличающиеся не только принципом действия, но и стоимостью, а также возможностями.

Электромеханические терморегуляторы

Данные приборы относятся к наиболее простым типам терморегулирующей аппаратуры. Но в то же время благодаря простоте своей конструкции они отличаются высокой надежностью и долговечностью. Чаще всего для обеспечения отключения электроэнергии при достижении установленной температуры применяют следующие модификации регуляторов:

Терморегулятор электромеханический, основным действующим элементом которого является биметаллическая пластина. Принцип действия основан на различном линейном расширении металлов под воздействием высоких температур.

Основной элемент регулятора представляет собой спайку двух пластин из разных металлов. При нагреве каждая пластина подвергается различной деформации, благодаря чему происходит изгиб термопары, что вызывает разрыв электрической сети управления обогревателем. В процессе остывания термопары ее пластины принимают исходную формы, что обеспечивает срабатывание контактора и замыкание электрической цепи.

Терморегуляторы такого типа широко применяются в различных бытовых и обогревательных приборах (утюги, электроплиты, чайники и многое другое). Следует сказать о том, что высокой точности регулировки с таким устройством добиться очень сложно, поэтому их применение в обогревателях значительно ограничено.

Электромеханические терморегуляторы ТК-04

Терморегуляторы, принцип действия которых основан на расширение рабочей жидкости при нагревании. В качестве примера можно привести устройства, применяемые в электрических водонагревателях (бойлерах).

Конструктивно такой термоэлемент представляет собой металлическую колбу, помещенную в среду теплоносителя. Внутренняя полость цилиндра заполнена веществом, способным значительно увеличивать объем при нагреве. При достижении определенной температуры происходит критическое расширение рабочего вещества, которое при помощи простейшего привода приводит к размыканию контактора, включенного в цепь электропитания. При снижении температуры термоэлемент возвращается в исходное состояние и подача электричества на греющий элемент возобновляется.

В основном терморегуляторы такого типа используются для поддержания определенного уровня температуры в масляных обогревателях.

Электронные терморегуляторы

Устройства данного типа могут применяться с различными типами электрических обогревателей.

Конструктивно такой терморегулятор состоит из следующих элементов:

• Выносной датчик температуры, устанавливаемый в определенной зоне помещения.
• Контроллер на основе микропроцессора, позволяющий устанавливать определенный уровень температуры в помещение и формирующий управляющие команды на включение/выключение обогревателя.
• Контактная группа (ключ) включенный в силовую цепь питания обогревателя.

Терморегулятор электронный ТР-3

Приборы такого типа отличаются широким диапазоном регулировок, высокой точностью и простотой в управлении. Данные устройства широко применяются в качестве составных элементов системы умного дома, они позволяют не только эффективно управлять работой обогревателей, но и обеспечить безопасность их эксплуатации.

Терморегуляторы для инфракрасных обогревателей

В отдельную группу стоит выделить такое устройство, как выносной терморегулятор для ИК обогревателя, работающего по совершенно другому принципу. Такие регуляторы обычно монтируются на стену, при этом одно устройство может использоваться для управления несколькими обогревающими устройствами, суммарная мощность которых может достигать 3,5-4 кВт.

Чаще всего для управления работой инфракрасных обогревателей применяют следующие терморегуляторы:

• Механический терморегулятор для инфракрасного обогревателя

Механический терморегулятор для инфракрасного обогревателя во многом похож на стандартный электрический выключатель с регулятором. Такие устройства выпускаются во врезном или накладном исполнении и монтируются непосредственно на стену в помещении.

Механический терморегулятор Ballu BMT-1 для инфракрасного обогревателя

Стандартные регуляторы позволяют устанавливать уровень температуры в диапазоне от 5 до 30-35 градусов. Все операции осуществляются при помощи обычной поворотной рукоятки с градуированной шкалой. При необходимости можно отключить сам терморегулятор при помощи специального тумблера-выключателя.

Устройства такого типа отличаются простотой конструкции, они практически не бросаются в глаза, и поэтому могут вписаться в любой интерьер. Но стоит отметить то, что, как и другие механические устройства, такой терморегулятор не отличается точностью настроек, температурный режим устанавливается с некоторой погрешностью. Поэтому, если требуется установка температуры с максимальной точностью, стоит обратить внимание на другой тип регуляторов.

• Инфракрасные обогреватели потолочные с терморегулятором

Электронные программируемые терморегуляторы признаны самыми эффективными устройствами в данной сфере. Они отличаются более широким диапазоном настроек (до 45 градусов). В последнее время все более популярны инфракрасные обогреватели потолочные с терморегулятором электронного типа, позволяющие обеспечить наиболее комфортный температурный режим в помещении.

Инфракрасные обогреватели потолочные с терморегулятором

Устройства данного типа комплектуются датчиками, позволяющими контролировать температуру воздуха в комнате и степень нагрева самого обогревателя. Благодаря этому обеспечивается максимальная безопасность работы даже при длительном отсутствии контроля человеком.

Наличие микропроцессора позволяет запрограммировать алгоритм работы обогревателя в долгосрочной перспективе. Некоторые модели позволяют установить параметры, обеспечивающие наиболее комфортный режим температуры на протяжении всего отопительного сезона. Программируемые терморегуляторы достаточно просты в управлении, а вся информация о режиме работы обычно выносится на удобочитаемое цифровое табло.

Выбирая терморегулятор, стоит уточнить сферу его применения, с какими обогревающими приборами он может применяться, допустимую коммутируемую мощность нагрузки и другие параметры.

Лучше всего проконсультироваться по этим вопросам у специалиста, это позволит не только сэкономить в будущем, но и обеспечить бесперебойную работу устройства на протяжении длительного периода.

Также советуем посмотреть:

---

---

climanova.ru

Механический термостат для отопления

Особенности терморегулятора механического: конструкция, принцип действия, виды, установка ручного терморегулятора

Механический термостат стал у потребителей популярным прибором, который «гарантирует» тепло в доме зимой и экономию в кошельке на отоплении. На самом деле, все не так просто. Хотя принцип работы термостатов одинаковый, они отличаются по способу настроек, количеству функций, схеме установки, сфере применения и цене.

Терморегулятор механический среди всего модельного ряда считается не только самым дешевым, но и простым в управлении, хотя все функции в нем настраиваются вручную.

Как работает механический термостат

Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.

Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении. В составе устройства:

• Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
• Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
• Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
• Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
• Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.

Принцип действия прибора прост:

• Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию. При этом подача теплоносителя в радиатор прекращается.
• После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.

Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.

Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.

При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.

Во многом качество работы механического терморегулятора зависит от таких факторов, как:

• Циркуляция теплых потоков воздуха в комнате.
• Направленность солнечных лучей.
• Температура воздуха на улице.
• Дополнительные источники тепла или холода.

В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.

Плюсы ручного терморегулятора

Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:

• Ручные термостаты небольшого размера и потому практически не привлекают внимания.
• На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
• Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
• Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
• Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.
• Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.

Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

Биметаллический термостат

Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым. Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.

У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.

Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.

Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повыш

www.teplo-ltd.ru
