Термостат электронный для котла – Как выбрать терморегулятор для котла отопления

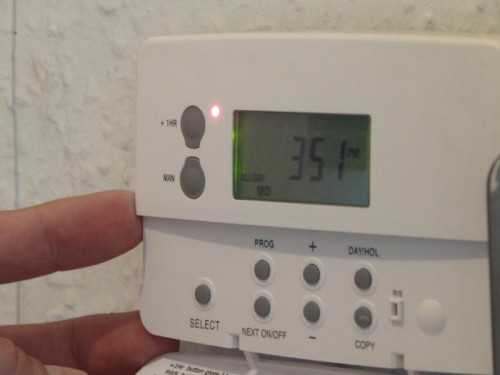

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

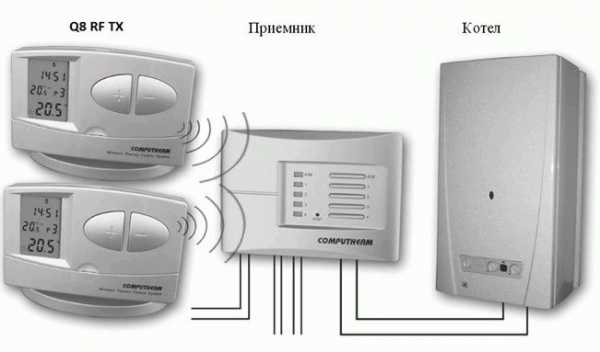

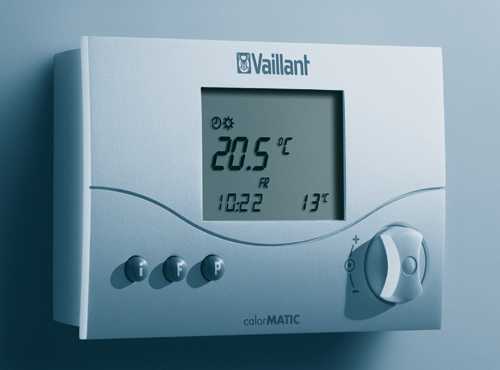

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

• Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
• Автоматизация работы отопительной системы – за это отвечает функция программирования;
• Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

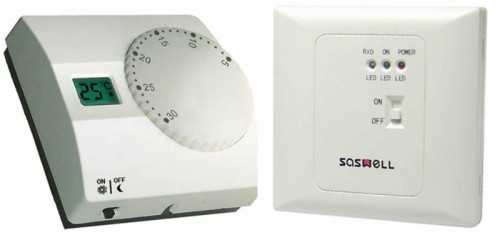

• Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
• Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

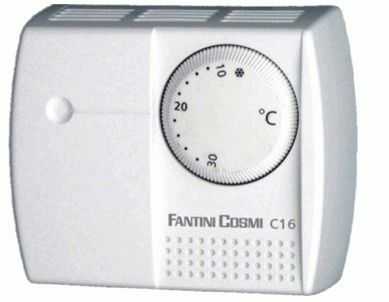

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий р

www.teplo-ltd.ru

Как подключается термостат для отопления к котлу и его виды

Никто не будет возражать, что постоянная температура в жилом помещении – залог комфорта и уюта. Поддерживать стабильную температуру можно двумя способами – ручной (механической) или автоматической регулировкой. Конечно, самый простой вариант, который надежен, дешев и неприхотлив – установить термостат для отопления дома или квартиры.

Как работает комнатный термостат

Обычно регулировка происходит за счет изменения температуры теплоносителя. Так, в принципе, работают все котлы, имеющие встроенный датчик температуры жидкости. Такая регулировка очень грубая и неудобная, т. к. при этом температура воздуха в помещении может значительно отличаться от комфортного значения, при изменении наружной температуры. Этот существенный недостаток легко устранить, применив комнатный термостат для газового котла купить его просто необходимо. Он сбалансирует работу котла, который благодаря его плавной работе, прослужит намного дольше. Кроме того увеличивается КПД системы за счет экономии топлива.

Как устроен и как работает термостат

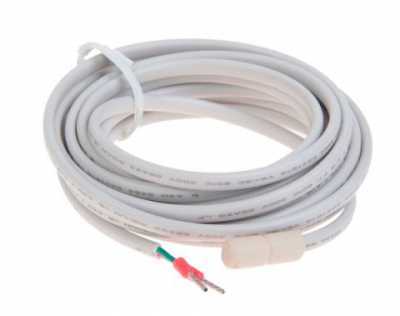

Стандартные термостаты для котлов отопления имеют датчики температуры воздуха. Их рекомендуется устанавливать в зоне, где исключено влияние приборов отопления. Данные с датчика в блоке управления термостатом сравниваются с установленной величиной температуры помещения. В случае отклонения прибор вырабатывает сигнал, который корректирует работу отопительного котла. Управляющий сигнал попадает в блок управления котла по проводам, или по беспроводной связи. Следует отметить, что все большее распространение получают беспроводные приборы.

Современные термостаты для системы отопления помогают контролировать температуру в помещении, экономить энергоресурсы и обеспечивать безопасный режим котла отопления, предотвращая его перегрев.

Во многих интернет-магазинах предлагают комнатный термостат для газового котла цена конечно различная. Разные модели с разным функционалом, качеством и конечно с разной ценой. Стоимость также зависит от компании-изготовителя прибора.

Как подключается термостат к котлу

Управление работой котла, т. е. его включение и выключение происходит с помощью управляющего сигнала, который формирует терморегулятор. Все современные котлы имеют входные точки, к которым происходит подключение термостата к газовому котлу кабелем, входящим в комплект. Если кабеля нет, то подключение осуществляется на клеммы.

Сегодня купить термостат для отопления можно в любом специализированном магазине или в сети. Цены настолько разные, предлагаются десятки моделей, с разным дизайном, функциями и качеством, что трудно определиться. Правильный выбор можно сделать, только поговорив с менеджером, который обязательно должен знать тип системы отопления, мощность, тип котла и батарей. Только так можно выбрать регулятор с максимально выгодным соотношением цена/качество.

Регуляторы температуры для батарей

Если в частном доме владелец сам себе хозяин и легко может автоматизировать работу своей отопительной системы, то в квартирах с центральным отоплением все намного сложнее. Поэтому в таком жилище средством обеспечения комфортных температурных условий являются термостаты для радиаторов отопления установленные на каждой батарее.

Конечно, можно сделать простую ручную регулировку с помощью обыкновенного крана. Место установки крана зависит от примененной системы контура, но в принципе термостат механический для отопления должен быть установлен последовательно с радиатором, но так, чтобы не влиять на все остальные батареи и систему отопления в целом. Конечно, такая регулировка довольно грубая, но иногда ее применение эффективно и не требует больших расходов.

Автоматические термостаты для батарей

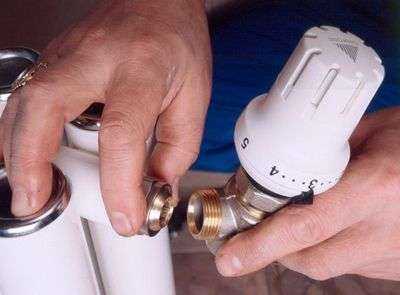

Автоматический термостат на батарею отопления чаще всего применяется в многоквартирных домах, ведь у владельцев нет возможности регулировать температуру теплоносителя в центральной котельной. Устанавливается такой термостат последовательно с батареей так, чтобы температура регулировалась только в ней.

Существует еще один вид — термостат для батарей отопления, который подачей электрического сигнала управляет работой котла. Но такие устройства рационально использовать только в автономных системах отопления.

Линейка моделей термостатов чрезвычайно обширна. В продаже есть простейшие модели и модели беспроводной связи с дисплеем и совместимый с интернетом, программируемый с возможностью дистанционного контроля и управления. Сколько стоит термостат для отопления цена в каждом случае будет соответствовать выбранной модели. Консультация специалиста поможет сделать осознанный выбор и сэкономить денежные средства.

Регуляторы температуры для конвекторов

Популярный прибор — термостат для конвектора выпускается в виде двух серий. Они могут быть механическими и электронными. Каждый из них имеет определенные преимущества и недостатки. Любой из них быстро устанавливается и просто и легко управляется.

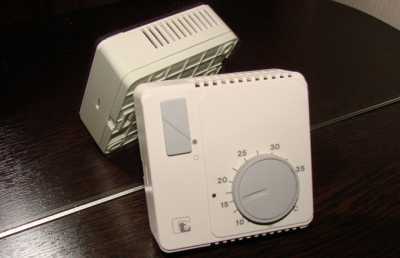

Механический термостат

В конструкции большинства механических термостатов (термореле для отопления) применяют газонаполненный сильфон, который размыкает и замыкает контакты, включая или выключая оборудование. Такие регуляторы недороги, но следует учитывать, что нагрузка не должна превышать 3,5 кВт, а щелчки реле могут раздражать в ночное время.

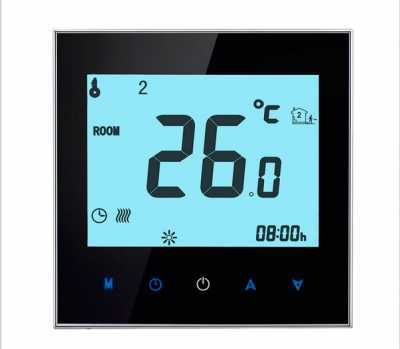

Электронный термостат

Программируемый термостат для отопления электронный, например модели TCL-03.11SA Prog, имеет ЖК-дисплей. Диапазон регулировки от + 5 градусов до +40 С. Термостат управляет подключенными конвекторами электронным способом, используя для коммутации мощные переключающие полупроводниковые приборы.

Перечень функций впечатляет:

• возможность программирования;
• возможность копирования настроек;
• возможность переключения в ручной режим;
• ограничение по максимальному и минимальному значению температуры;
• блокировка кнопок;
• встроенные часы;
• автоматическая регулировка мощности подключенных приборов;
• контроль величины электропотребления;
• возможность регулировки гистерезиса;
• светодиодная LED подсветка.

Автоматическая регулировка температуры для электрокотла

Современный комнатный термостат для электрокотла создан с использованием новейших электронных компонентов. Принцип его работы практически такой же, как и для термостатов для электрических конвекторов. Мощность электрического котла обычно не превышает 3 кВт, поэтому наряду со специально изготовленными терморегуляторами для электрокотлов, можно применить термостаты для конвекторов, но с учетом допустимой коммутируемой мощности.

Оригинальный термостат для отопления электрический должен обеспечить включение или выключение мощного электрического котла. Многие термостаты используют относительно мощные реле, которые имеют небольшую надежность, их контакты могут подгорать и окисляться. Поэтому применение вместо реле мощных электронных приборов, например тиристоров или симисторов, значительно повышает функциональность и надежность терморегуляторов.

Накладные термостаты

Создан и производится термостат накладной для отопления, который накладывается на трубу отопления или на какой-либо резервуар. Принцип работы у всех терморегуляторов одинаков, различие в деталях, дизайне и в расширенном функционале некоторых моделей. Современный термостат накладной на трубу отопления закрепляется для лучшего контакта, чтобы точнее регулировать температуру теплоносителя. В комплекте этого регулятора содержится специальная пружина для закрепления на объекте. Предусмотрена механическая блокировка выставленной температуры.

Технические характеристики накладного термостата АТ- 10:

1. напряжение сети – 220 в 50 Гц;
2. метод контроля — непосредственный контакт;
3. максимальный коммутируемый ток – 15 А;
4. диапазон регулировки 30 – 90 градусов Цельсия;
5. тип датчика – жидкостный датчик;
6. степень защиты — IP 20;
7. габариты, мм — 45х105х50;
8. сертификация — СЕ.

При соблюдении требований инструкции гарантийный срок составляет 2 года.

Самодельные термостаты для систем отопления

Самое простейшее устройство, которое может в определенной степени управлять работой отопительного котла – механический таймер. Можно установить время включения котла, время выключения. Конечно, это примитивное устройство имеет массу недостатков.

Сейчас в продаже имеются практически любые электронные компоненты, поэтому для людей, которые знакомы с электро и радиотехникой, сделать термореле для отопления своими руками не составляет абсолютно никакой проблемы. В качестве датчика температуры в таких конструкциях часто применяют полупроводниковые диоды и транзисторы, у которых ток через переход зависит от температуры при постоянном напряжении.

Собирается простая электронная схема с компаратором на операционном усилителе. На компараторе сравнивается опорное напряжение и напряжение с датчика температуры. Выработанный компаратором сигнал рассогласования усиливается и подается на элемент управления.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

spetsotoplenie.ru

для газовых, электрических и твердотопливных котлов

Для того, чтобы помещение отапливалось равномерно, а энергия расходовалась рационально, необходимо регулировать температуру теплоносителя. С этой целью были разработаны и внедрены соответствующий прибор — терморегулятор для котла отопления. При сходстве функционала оборудования, существуют различия по сигналу тепла, который может поступать либо от самого теплоносителя, либо от температуры внутри помещения, либо температуры снаружи. Каковы характеристики терморегулятора для котла отопления, какой и по каким критериям выбирать – всю эту информацию вы найдете в нашей статье.

Классификация терморегуляторов

Терморегулятор можно назвать одной из самых важных составляющих современного котла отопления, которая позволяет  не только контролировать расход энергии на отопление дома, но и обеспечивать безопасность эксплуатации котла. Подобное автоматическое устройство применяется во всех без исключения тепловых приборах, а на производствах или в работе взрывоопасного цикла используется многофакторное дублирование работы термостата.

Существует определенная классификация терморегуляторов котлов отопления, которая различается по:

• параметрам управления,
• области применения,
• способу монтажа,
• типам датчиков,
• функциональным характеристикам.

Параметры регулирования (способ управления работой термостата):

• механический,
• электрический,
• электронный.

Область применения, в том числе вид оборудования:

• бытовой,
• промышленный,
• аварийный.

Тип датчика:

• аналоговый;
• цифровой.

Функциональные характеристики:

• программируемый/непрограммируемый;
• регулируемый/нерегулируемый;
• беспроводное/проводное управление;
• дистанционное управление.

Механический

Это самый простой термостат. Который, тем не менее, отличается высокой эффективностью, простотой работы и минимальной ценой.

Терморегулятор для котла отопления механический устанавливается, в основном, на твердотопливный котел. Выбор положения – вертикальное или горизонтальное – зависит от конструкции котла и не влияет на качество работы термостата. Основная задача последнего – контроль температуры теплоносителя в системе посредством работы заслонки.

Фото 1 Механический терморегулятор для котла

В этом случае срабатывает законы физики – при изменении температуры сплав начинает расширяться или сжиматься, соответственно, в результате чего происходит движение рычага, отвечающего за положение заслонки. Закрытая заслонка увеличивает температуру теплоносителя, открытая, наоборот, уменьшает.

Несмотря на видимую простоту работу механического терморегулятора, стоит отметить ряд преимуществ:

• низкая цена;
• исключительно простая эксплуатация;
• энергонезависимость;
• облегченный монтаж.

Инструкция по правильной настройке

1. Растопить и прогреть котел до температуры 60 градусов при открытой заслонке.
2. Зафиксировать температуру в положении «60» (температура 60 градусов).
3. При достижении теплоносителем заданной температуры оставить заслонку открытой максимум на 2 миллиметра.
4. Установить требуемую температуру на ручке термостата.

Фото 2 Правильная настройка терморегулятора

Электронные

По сравнению с механическими разница в цене относительно невелика. Но при этом весь процесс полностью автоматизирован. Использование электронных и электрических терморегуляторов в системе отопления позволяет сэкономить более 30% энергии и, как следствие, денежных расходов.

Программируемый термостат

Гораздо более сложное и оттого дорогое оборудование, которое позволяет устанавливать определенную температуру на заданный период. Увеличенный функционал, дистанционное управление и стильный дизайн делают такие термостаты востребованными среди потребителей.

Если есть возможность, отдавайте предпочтение встроенным в котлы моделям, которыми можно управлять и дистанционно. Так вы избавите себя от необходимости дополнительного монтажа и настроек.

Принцип работы всех термостатов един – контроль температуры и безаварийная работа оборудования, но есть некоторые особенности в подключении и настройках по типам котлов.

Терморегуляторы для газовых котлов

Регулирование работы режима осуществляется посредством температуры теплоносителя. Работа термостата в этом случае заключается во включении и, соответственно, выключении работы оборудования при достижении определенной заданной температуры. Здесь же учитывается и коэффициент теплопередачи. Особенно актуально действие термостата в работе газовых двухконтурных котлов.

Разница между температурой теплоносителя и температурой в помещении составляет минимум 20 градусов.

Особенности монтажа к газовому котлу

Оптимальным местом для установки будет самая холодная комната в доме или та комната, где чаще всего находятся люди.

Видео 1 Подключение комнатного термостата или программатора котла

Терморегулятор монтируется на расстоянии не менее 2-3 метров от отопительных приборов и таким образом, чтобы он не подпадал под действие солнечных лучей.

Терморегулятор на любой котел устанавливается строго по схеме. Любое отклонение чревато чрезмерным расходом энергии или созданием аварийной ситуации.

Терморегулятор для электрокотла

Электроэнергия, несмотря на всеобщую доступность, является самым дорогим видом энергии, поэтому вопрос ее экономии не является праздным.

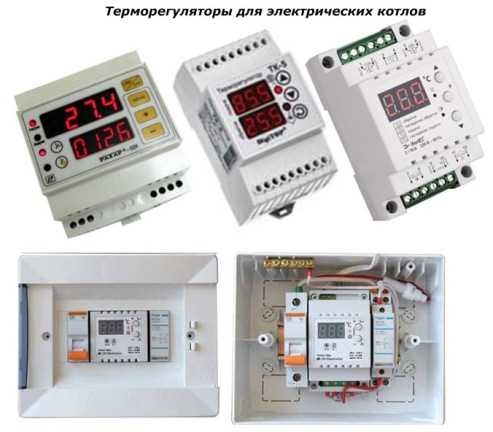

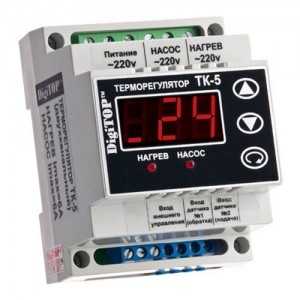

Фото 3 Терморегуляторы для электрических котлов

Установка терморегулятора на электрический котел отопления позволяет сделать эту систему энергоэффективной. Даже самое недорогое оборудование способно сэкономить до 20% электроэнергии. Средний же показатель приближается к 30%.

Преимущества работы оборудования:

• исключение произвольного тактования – хаотическое включение и выключение котла;
• определение оптимального температурного режима;
• упрощенная эксплуатация котла;
• полная безопасность и отсутствие аварийных ситуаций.

Не стоит экономить на установке термостата. Любое высокоточное оборудование должно монтироваться профессионалами. В дальнейшем эти расходы будут компенсированы за счет сокращенных расходов на отопление.

Терморегуляторы для твердотопливных котлов

Эффективность работы твердотопливного котла зависит от количества поступающего в камеру сгорания воздуха. Регулировать этот параметр позволяет специальная заслонка, точнее щель, через которую и происходит движение воздуха. Чем больше эта щель, тем интенсивнее процесс сгорания и выше температура теплоносителя. Прикрытая или закрытая заслонка сокращает количество воздуха, что приводит к снижению температуры теплоносителя в системе.

Фото 4 Вариант терморегулятора для твердотопливного котла

Установленный терморегулятор для твердотопливных котлов отопления позволяет изменять положение заслонки, регулируя тем самым температуру теплоносителя. Происходит это следующим образом. При увеличении температуры сплав, из которого изготовлен металлический стержень, начинает увеличиваться в размерах, что приводит в движение рычаг. В свою очередь рычаг изменяет положение заслонки и регулирует количество воздуха, поступающего в камеру сгорания.

Каждый из перечисленных видом термостатов позволяет контролировать расход энергоносителя, регулируя температуру и удерживая ее в оптимальном режиме. Среди всего разнообразия термостатов особенной популярностью пользуются беспроводные терморегуляторы для котла отопления.

Заключение, отзывы, советы

Все перечисленные виды терморегуляторов подходят практически для всех котлов – газовых, электрических и твердотопливных. При всем многообразии моделей, предпочтение стоит отдавать тем, которые были изготовлены производителем котла. С одной стороны, монтаж такого термостата будет максимально упрощен, с другой – абсолютно безопасен ввиду совпадения функционала. Выбирайте тот набор функций, который действительно необходим, поскольку от их количества зависит цена и качество работы.

www.portaltepla.ru

механические, беспроводные, программируемые и электронные комнатные терморегуляторы, их конструкция и принцип действия

Автономное отопление имеет право быть не только эффективным, но и экономным, поэтому сегодня большим спросом у счастливых обладателей этого типа обогрева пользуются термостаты для котлов отопления. Регулировка не по нагреву носителя в батареях, а по температуре воздуха в комнате как раз и создает необходимый микроклимат и экономию.

Функции комнатного регулятора для котла

Хотя все современные котлы отопления оснащены термостатами, все большее количество владельцев домов и квартир с автономным типом обогрева склоняются к тому, что для эффектной работы оборудования требуется регулятор температуры для котлов отопления.

Если рассмотреть принцип действия встроенного термостата, то будет видно, что его задача – отслеживать температуру нагрева теплоносителя в системе. Как только она опускается ниже заданного параметра, котел включается и нагревает ее, а в случае превышения, наоборот, отключается. При этом совершенно не берется в расчет, насколько тепло или холодно в помещениях. Так если денек выдался теплым и солнечным, то в доме будет жарко, а если, наоборот, температура за окном резко упала, то прохладно.

Учитывая, что вода остывает и нагревается быстро, котлу приходится бесчисленное количество раз производить подобную операцию, чтобы поддерживать уровень ее температуры в рамках заданного параметра. Можно оставить все, как есть, и жить в условиях неравномерного прогрева помещения и через несколько лет получить «уставшее» оборудование, которое требует замены, а можно установить терморегуляторы для котлов отопления, следящих за уровнем температуры воздуха. Так как он остывает значительно дольше, чем вода в батареях, значит, и количество включений/выключений агрегата будет происходить в разы реже, что продлевает срок его службы.

В функции регулятора воздуха входит отслеживать любые изменения с ним, даже если они связаны с переменой погодных условий за окном, а так же отвечать за работу котла. Если для отечественного потребителя остается насущным вопрос, к любому ли котлу можно подключить термостат и нужно ли это делать, то для европейцев, которые умеют считать деньги и экономить на коммунальных услугах, таких сомнений не бывает. В европейских странах установка термостата к котлу является обязательной. Связано это с тем, что пока температура воздуха держится в заданных хозяином параметрах, котел остается выключенным, что значительно сокращает количество потребление топлива или электричества.

Сегодня на рынке предлагаются как терморегуляторы для газовых котлов отопления, так и для твердотопливного и электрооборудования для нагревательных систем.

Обширное разнообразие моделей термостатов может сбить с толку, поэтому следует выбирать прибор, исходя из типа котла, количества заложенных в него функций и способа его настроек.

Принцип работы термостата для котла

Эффективность и цена термостата для газового котла или любого другого напрямую зависят от его содержимого. Так любой из них состоит из двух частей:

1. В основе рабочего механизма прибора следующие составляющие:

• Сильфон (термоголовка) цилиндрической формы с гофрированными стенками выполнен из гибкого материала, способного к растяжению. Внутри него находится жидкостная, парафиновая или газовая рабочая среда, которая улавливает любые перемены в воздухе и реагирует соответственно им. Так, если воздух стал горячее, чем указано в заданном диапазоне прибора, внутренняя среда термоголовки увеличивается в объеме, а если наоборот, то уменьшается.
• Подобные изменения внутри сильфона размыкают контакт, который связывает его с котлом, когда объем рабочей среды растет, либо вновь включает его при его понижении.
• Этот процесс является сигналом для отопительного устройства, вследствие чего его горелка (если это газовый или твердотопливный котел) или клеммы (при работе электрического устройства) отключаются, а теплоноситель в контуре постепенно остывает, вызывая медленное понижение температуры воздуха. Когда она упадет ниже заданных параметров, происходит обратный процесс и котел включается для нагрева носителя в системе.

2. Датчик – это часть термостата, в которую закладываются нужные температурные параметры, и которая считывает все изменения в воздухе и соотносит их с настройками. Он может быть, как встроенным, так и выносным, ручной настройки или цифровым аналогом.

Работа комнатного термостата для газового котла, электро или твердотопливного оборудования заключается в том, чтобы всегда поддерживать в помещениях температуру воздуха на одном и том же уровне.

Преимущество использования

Что же дает установка подобного оборудования при автономной системе обогрева?

• Равномерный нагрев всей площади дома или квартиры. Именно в таких условиях возможно создание здорового микроклимата.
• Регулятор температуры газовых котлов (или любых других) обеспечивает круглосуточное автоматическое слежение за его работой, освобождая, таким образом, людей на весь отопительный сезон от этого процесса. Именно от него зависит эффективность обогрева и количество включений/выключений устройства.
• Экономия при использовании комнатного термостата составляет от 25% до 35%, если котел твердотопливный, газовый или электрический и до 50% при обогреве соляркой.
• Равномерное включение/выключение котла продлевает ему срок эксплуатации, что крайне важно с учетом того, сколько сегодня стоит подобное оборудование на рынке.

По своему устройству, функционалу и качеству настроек все термостаты делятся на:

• Механические приборы, в которых настройки устанавливаются и меняются вручную.
• Электронные устройства обладают достаточно большим количеством функций и управляются дистанционным пультом.
• Программаторы – это самые сложные по строению и «продвинутые» по количеству настроек приборы, которыми можно управлять, находясь далеко от дома через смартфон, планшет или компьютер при наличии интернета.

Все модели различаются по цене, которая напрямую зависит от их функционала и способа монтажа.

Механические терморегуляторы

Эти типы устройств хотя и являются самыми простыми в управлении, но не менее качественными и эффективными в работе, что и дорогие электронные аналоги. Основная сфера применения механических устройств – это термостаты для дровяного котла отопления или другого твердого топлива, но их можно устанавливать и на оборудовании, работавшем на газе. В зависимости от марки котла, их можно монтировать, как в горизонтальном, так и вертикальном положении, что не сказывается на эффективности их работы.

По своему строению механический термостат для котла отопления делится на:

• Приборы, в основе которых сильфон, наполненный чувствительной к изменениям температуры воздуха жидкостью или газом. Их задача – перекрывать подачу носителя в систему, если показатели стали выше заданных, и пропускать его, когда батареи остыли, а вместе с ними и воздух.
• Регулятор температуры твердотопливных котлов, в основе которых биметаллическая пластина, изгибающаяся при повышении температуры, и перекрывающая подачу электричества в обогреватель, и вновь подключающая его к сети, когда она понижается, а он выпрямляется.

Основные достоинства устройства:

• низкая стоимость;
• долгий срок эксплуатации;
• они подлежат ремонту в случае поломки;
• хорошо переносят перепады напряжения в сети.

Недостатки, которыми «страдают» терморегуляторы для котлов отопления механические, следующие:

• Ручная настойка никогда не бывает точной, поэтому стоит ожидать, что разница между заданным температурным диапазоном может составлять 2-3 градуса с реальным нагревом воздуха.
• Каждый раз при изменении внешних факторов, таких как потепление или похолодание, наличие солнечной погоды или ее отсутствие, либо придется терпеть жару в первом случае, либо похолодание во втором, либо вручную вносить коррективы.
• Температурный разбег у механических устройств ограниченный и отсутствует функция регулировки по времени суток и дням недели.

Если стоит вопрос покупать, электронный или механический термостат для котла, то следует учесть, что кроме разницы в цене у первых значительные преимущества в настойках и способу управления ими.

Электронные термостаты для котлов отопления

Для того чтобы полностью автоматизировать отопительную систему, устанавливается электронный регулятор температуры, который «берет на себя» все процессы, происходящие как в котле, так и в окружающей среде.

Как правило, большинство подобных устройств состоят из выносного датчика с дисплеем, который устанавливается в комнате и регулирующего элемента, отвечающего за работу котла. Сфера применения этих приборов довольно широка: это может быть, как регулятор комнатной температуры для газового котла, так и для оборудования, работавшего на твердом топливе или электричестве.

Сегодня на рынке представлены следующие модели электронных термостатов:

• Устройства с таймером, в задачу которых входит не только отслеживание температуры воздуха, но и ее изменения в зависимости от времени суток. Эта функция особенно подходит тем потребителям, у которых в будние дни никого нет дома, поэтому можно выставить минимальную температуру нагрева помещения, которая станет повышаться к моменту возвращения людей с работы. Подобная услуга позволяет экономить до 50% энергозатрат.
• Если требуется терморегулятор для электрического котла, то лучшим вариантом станет электронный аналог, в основе которого биметаллическая пластина. Она изгибается при подъеме температуры воздуха, перекрывая доступ электроэнергии к обогревателю. Когда температура опустится ниже запрограммированной, то пластина выпрямится, и ток снова «побежит» к электрокотлу.

Преимущества электронного терморегулятора для электрического котла или другого типа обогревателей:

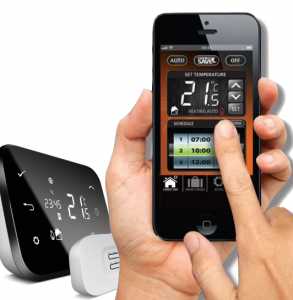

• Они управляются дистанционно, что позволяет менять настройки, не выходя из помещения и с учетом того, комфортно в нем находится или нет.
• Управляющая панель монтируется в любой жилой комнате, главное, чтобы на нее не падали прямые солнечные лучи и рядом не было других нагревательных или охлаждающих устройств.
• Возможность регулировки температуры воздуха с учетом времени суток.
• Они намного быстрее реагируют на изменения в окружающей среде, чем их механические «собратья», допуская погрешность не более 0.5 градусов.
• Значительная экономия энергоресурсов за счет быстрого реагирования на понижения/повышения температуры и произведение автоматических перенастроек.

Некоторые потребители находят недостатком электронных терморегуляторов для котлов (твердотопливные, газовые или электрические, не имеет значения) их стоимость, но с учетом всех функций, которыми они обладают и экономией, которою создают, это вложение денег окупается в течение одного отопительного сезона.

Для тех, кто желает не просто задать необходимые параметры регулятору температуры, но и отслеживать работу котла и обогрев дома, находясь на расстоянии, подойдут еще более дорогие и сложные устройства.

Программаторы

Эти «умные» приборы обладают большим спектром функций, в которые могут входить не только температурный режим, но и его почасовое изменение или программирование по дням недели сразу на длительный период. Как правило, у них жидкокристаллический дисплей с удобным интерфейсом и встроенный Wi-Fi.

Программируемый термостат для котла имеет следующие преимущества:

• Функции день/ночь, которая не только поддерживает оптимальный микроклимат в разное время суток, но и значительно экономит энергоресурсы, пока люди спят.
• Возможность программировать режим на неделю вперед с учетом будних дней и выходных.
• Дистанционное управление через встроенный Wi-Fi позволяет менять настройки по своему усмотрению на любом расстоянии, если в том месте есть выход в интернет. В качестве пульта управления можно использовать смартфон или планшет.
• На рынке есть, например, программируемый термостат для газового котла, в который устанавливается одна или две сим-карты, позволяющие вводить нужные параметры через смартфон.

Недостатком программаторов является их высокая стоимость, которая полностью компенсируется комфортом, который они предоставляют своим владельцам.

Беспроводные регуляторы температуры

Устройства этого типа состоят из двух элементов:

1. Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
2. Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Заключение

Каким бы ни было отопление, сегодня лучшим средством создать комфортные условия для проживания в доме или квартире в зимний период и сэкономить при этом на оплате счетов за коммунальные услуги или топливе – это установка терморегулятора температуры воздуха. Приборы для котлов отопления с успехом создают такие условия с дополнительной заботой о качестве работы оборудования.

Не зависимо от того, какой терморегулятор используется: от ручного и недорогого механического термостата и до сложного программатора, их наличие в отопительной системе гарантирует эффективность работы всех ее элементов.

netholodu.com

Термодатчики для котлов отопления,как подключить своими руками,виды

В этой статье хочу подробнее рассказать о видах термодатчиков для котлов отопления, какие они бывают и как провести монтаж. Но самое главное, как сэкономить на приобретении такого датчика, по видео вы сможете сделать термостат для котла отопления своими руками. Запаситесь терпением и вперед….

ВИДЫ ТЕРМОРЕГУЛЯТОРОВ

Существует несколько классификаций терморегуляторов. В зависимости от способа передачи сигнала термостаты для котлов подразделяются на:

1. Механические
2. Электронные

В зависимости от количества выполняемых задач, устройства принято делить на однофункциональные и многофункциональные.

Однофункциональные терморегуляторы – устройства, выполняющие главную, но единственную задачу: они определяют температуру воздуха в помещении и останавливают или возобновляют работу котла, в зависимости от заданных параметров.

Многофункциональные терморегуляторы для газовых котлов носят еще одно название – программаторы. Эти устройства позволяют задавать расписание для работы котла и программировать его на день, неделю. С помощью электронного устройства можно установить разный режим работы системы отопления в течение дня (например, ночью можно снизить температуру, а к вечеру, когда вся семью собирается в доме, стоит установить самые комфортные показатели).

По способу управления терморегуляторы делятся на:

Проводные термостаты с ручным регулятором температуры. Наиболее простые, чаще всего решающие одну задачу, недорогие устройства;

Проводные регуляторы с программируемыми настройками дисплея. Дают возможность составить расписание работы котла;

Дистанционно управляемые терморегуляторы с GSM-модулем. Данный тип терморегуляторов позволяет постоянно иметь актуальную информацию о работе оборудования, задавать на расстоянии нужные параметры теплоносителя и корректировать температурный режим помещения. Управление может осуществляться с мобильного устройства (телефон, смартфон), планшета или стационарного компьютера.

Рекомендации по эксплуатации

1. Наиболее рациональным вариантом является установка системы терморегулирования и котла — от одного производителя. При этом очень важно, чтобы его марка была признана в кругах специализированных монтажных организаций в качестве надёжного, и в обязательном порядке имела сервисное обслуживание.
2. Монтаж проводной версии следует начинать до начала ремонтных работ. В ином случае может появиться необходимость штробить стены, уже после оформления внутреннего дизайна помещения.
3. К комнатным терморегуляторам должна быть обеспечена естественная циркуляция воздуха. Он не должен быть закрыт шторами или заблокирован мебелью. Расположенные в непосредственной близости другие электронные устройства могут влиять на корректность его работы (компьютеры, телевизоры, радиоприёмники и пр.).
4. Кроме того, на объективность работы термоустройства влияют источники температур: радиаторы отопления, кухонные печи, открытые форточки, скрыто проложенные трубы, дымовые каналы, прямые солнечные лучи, тепло исходящее от расположенных рядом светильников и прочее.

Как подключить термодатчики для котлов своими руками

При монтировании проводного прибора для регулировки температуры выбираем не солнечный участок комнаты. Крепление будем вести на отрезке от пола 150 см. На датчике есть клеммы с литерами COM и NO, ведём сюда подсоединение тонкого двухжильного провода, его надо подсоединить к специальным клеммам (для термостата) котла. Блоком питания будут пальчиковые батарейки в количестве двух штук. В беспроводном типе провода тянуть не будем.

Исполнительную часть подключаем к котлу, а датчики располагаем в разных точках. Сигналу от датчика не страшны бетонные перекрытия и другие препятствия. Работает устройство также на пальчиковых батарейках. Устанавливать их можно не в одном экземпляре на различные насосы, а несколько, только следует сделать настройку сигналов, чтобы каждый понимал свою команду. Настройка приборов ведётся согласно прилагаемой инструкции, так как каждый вид имеет индивидуальную регулировку.

Термостат для котла отопления своими руками

Данный терморегулятор располагается далеко от котла и позволяет обычно включить или выключить во всем доме отопление. Старые версии проводами соединены с котлом, более новые, как правило, посылают в командный пункт устройства сигналы. Именно средствами нового типа оснащены достаточно дорогие, но эффективные устройства: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Капиллярный комнатный беспроводной терморегулятор для котла возможно установить и отдельно, не нарушая при этом интерьер и не ломая стен. Приспособление закрепляется к стене с помощью шурупов, и начинается соединение проводов. Во-первых, подключаем нейтрал, затем идет провод питания котла или бойлера, сетевой кабель, который подключен к общей электрической сети, и провод, который соединяет между собой гнездо питания устройства отопления и напряжения. Значительно процедура упрощается при наличии «якоря» и термостата. Закрывается коробка, и устанавливаются необходимые параметры.

Наиболее популярны комнатные терморегуляторы для двухконтурного котла торговых марок Protherm и Gsm. У них вшитый дилатометрический терморегулятор для котла, который, в зависимости от модели, может действовать дистанционно. Зачастую эта технология применяется для твердотопливных агрегатов или электрического котла.

Комнатный термостат выключает нагрев системы по мере надобности. Работает он при помощи измерения температуры воздуха, и, когда температура воздуха уменьшается до уровня ниже установки термостата, отопление включается, а когда установленная температура достигается, он выключается.

Советы:

1. Рекомендуют устанавливать термостат на 20 градусов по Цельсию.
2. Устанавливаемая температура в ночное время должна быть в границах 16-19 градусов по Цельсию.
3. В детской комнате желательно, чтобы было около 18 градусов по Цельсию.
4. Для людей с ограниченными возможностями и пожилых людей температура в помещении не должна опускаться ниже 16 градусов по Цельсию.
5. Зачастую всего на одном микроконтроллере климата системы отопления базируется температура всего дома или же отдельных помещений. Лучшим вариантом его расположения будут гостиная или ванная комната, которые обычно являются самыми посещаемыми местами в доме.

Схема со стабилитроном:

Её мы представляем в двух частях. В левой части схемы показываем часть, предшествующую управляющему контакту реле (К1). Термический резистор (R4) является измерительным элементом. Если в окружающей среде повысится температура, произойдёт его уменьшение сопротивления.

Температуру можно регулировать вручную, для этого в схеме делаем установку переменного резистора R1. Схема питается напряжением в 12 В. В замкнутой цепи, при включенном реле, управляющие контакты стабилитрона будут иметь напряжение 2.5 В. В качестве блока питания можно использовать любой недорогой прибор.

Реле лучше взять герконовое, например, РЭС47 или РЭС55А. Термическим резистором могут быть модели ММТ, КМТ или аналогичные им. Принцип работы схемы в следующем: температура настроена на определённый предел и при её возрастании выше порога, на элементе R4, произойдёт падение сопротивления и напряжения (меньше 2,5 В) и цепь разорвётся.

Синхронно произойдёт отключение силовой части сопротивлением в правой части схемы. Термореле, снабжённое, симистором D2, исполняет роль исполнительного блока и напряжение на нём 220 В.

prof-kirpich.ru

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т.д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

teplomex.ru
