Регулятор температуры воды в системе отопления



Автоматическая регулировка температуры теплоносителя отопления (воды, антифриза). Термостат, термореле, тепловое реле, регулятор котла. Схема. Своими руками. Сделать самому, самостоятельно.

Интеллектуальный термостат отопительного котла

Экономность и качество работы системы отопления загородного дома зависят от правильной регулировки температуры теплоносителя в системе отопления. Слишком низкая температура воды или антифриза приведет к тому, что дом не будет отоплен, возможно даже перемерзание. Слишком высокая температура приводит к перегреву (если нет термостатических клапанов на отопительных радиаторах), или к перегрузке циркуляционного насоса (если термостатические регуляторы есть – они перекрываются и препятствуют циркуляции). Кроме того, наблюдается повышенный и совершенно не оправданный расход энергии. А это – загрязнение окружающей среды и лишние расходы.

Постоянно регулировать температуру теплоносителя на самом отопительном котле достаточно обременительно, даже если Вы ежедневно бываете в доме. Если же Вы отлучаетесь на несколько дней, то регулировка вообще становится невозможна.

Я поставил перед собой и успешно решил задачу по разработке устройства, автоматически устанавливающего температуру теплоносителя в зависимости от погонных условий (температуры воздуха вне здания).

Вашему вниманию подборка материалов:

Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

Принцип работы автоматического регулятора температуры

Так как поток тепла пропорционален разности температур и обратно пропорционален тепловому сопротивлению между областями с этими температурами, то верно соотношение: [Поток тепла] = ([Температура в помещении] – [Температура на улице]) / [Полное тепловое сопротивление от воздуха помещения до воздуха улицы] = ([Температура теплоносителя в котле] – [Температура в помещении]) / [Полное тепловое сопротивление от котла до воздуха помещения ]

Это соотношение верно, так как тепло никуда не девается. Вся тепловая энергия, которая поступает от котла, рассеивается в конечном итоге в окружающую среду.

Так что температуру в котле нужно поддерживать таким образом, чтобы приведенное соотношение было верно для необходимой нам температуры воздуха в помещении

Все приведенные рассуждения верны очень приблизительно. Однако, погрешности невелики и легко компенсируются термостатическими клапанами на отопительных приборах. С помощью этих клапанов также можно установить разную температуру в разных помещениях. В любом случае, температура теплоносителя не будет слишком велика.

Примитивный вариант схемы интеллектуального термостата

Эта и следующая схемы могут применяться с автоматическим котлами, которые работают от сетевого напряжения, выключаются при его отсутствии и автоматически включаются при его появлении, потребляют до 400 Вт. Это газовые котлы с турбогорелкой, дизельные котлы, котлы на темном печном топливе и отработке. Для работы с электрическим котлом необходимо применить в схеме более мощное коммутирующее устройство, если котел на три фазы, то трехфазное.

Для начала я применил такой механизм. Установил бронзовый стержень диаметром 2 см. Один конец стержня смазал теплопроводящей пастой и упер в трубу, выходящую сверху котла (выход нагретой воды). Второй конец через отверстие в стене вывел на улицу и там прикрутил его к металлической пластине толщиной 4 мм и площадью 100 кв. см. Длина стержня должна быть небольшой (около 30 см). В районе середины стержня закрепил терморезистор. Терморезистор, сопротивление которого уменьшается с повышением температуры, подключил к схеме, приведенной ниже. Стержень обернул пенофолом для теплоизоляции. Для правильной работы схемы стержень не должен рассеивать тепло по длине, только через радиатор на уличном конце.

D1 – операционный усилитель с высоким входным сопротивлением, например, 544УД1

R1 – Терморезистор 47 кОм, снижающий сопротивление при повышении температуры.

Резистор R5 обеспечивает небольшой гистерезис. Его следует подобрать, чтобы интервал между включением и выключением котла составлял 10 гр.

Диод VD2 – HER208.

Стабилитрон VD1 – 3.6 вольт 1 Вт.

Реле с напряжением переключения 12 вольт, допустимое коммутируемое напряжение не менее 250 вольт переменного тока.

Устройство питается от стабилизированного напряжения 12 вольт. У меня используется компьютерный блок питания.

Вилочка на схеме подключается к сети 220 вольт. Розетка предназначена для подключения отопительного котла.

Полученная конструкция имитирует всю систему отопления. С ее помощью мы стабилизируем температуру в точке крепления терморезистора. Если терморезистор закреплен так, что [расстояние по стержню до улицы] / [расстояние по стержню до котла]= [Полное тепловое сопротивление от котла до воздуха помещения] / [Полное тепловое сопротивление от воздуха помещения до воздуха улицы], то температура в этой точке будет равна температуре воздуха в помещении. Так что мы стабилизируем температуру в помещении, что нам и нужно.

Автоматическая регулировка температуры теплоносителя отопления (воды, антифриза)


Интеллектуальный термостат отопительного котла.

Источник: gyrator.ru



Управление обогревом вашего дома с помощью регулятора температуры отопления

Необходимость приобретения устройства

Для того чтобы понять, зачем нужно использовать регуляторы температуры отопления, необходимо вспомнить структуру коммунальных расходов. Представим себе летние месяцы – определенная часть затрат идет на оплату счетов за квартплату, воду и газ, однако большую часть занимает относительно дорогая электроэнергия. Однако зимой все меняется – снижение температуры воздуха приводит к выходу на первый план оплаты отопления вне зависимости от его типа и схемы обустройства. И это справедливо, ведь нельзя экономить на собственном здоровье, которое зависит и от наличия комфортной температуры в помещении. Однако это касается зимы, а что же происходит в более теплые осенние и весенние месяцы?

Как правило, система отопления в этот период работает с такой же производительностью, как и в зимний период. Это является в корне неверным, так как в этом случае собственник несет повышенные затраты на производство ненужного тепла, а также несет убытки за счет повышенного износа котлов. Для того чтобы предотвратить подобный негативный эффект, были разработаны терморегуляторы, необходимые для изменения температуры отопления в том или ином помещении. Такой регулятор представляет собой устройство, которое способно менять параметры работы нагревательного устройства, а также изменять конфигурацию контура в зависимости от тех или иных факторов.

Благодаря этому становится возможным значительно снизить потребляемую мощность в системе отопления, уменьшив затраты на приобретение энергоресурсов, а также предотвратив преждевременную поломку котлов. Кроме того, используя регулятор температуры отопления, который вполне можно установить своими руками на определенном участке магистрали, вы сможете полностью отключать свои батареи от общего контура. В результате вы получите существенное снижение температуры в помещении. А еще это даст вам возможность демонтировать батареи для замены или обслуживания без остановки всего комплекса отопления.

Существует огромное количество разновидностей, в которых выпускаются терморегуляторы. Для того чтобы понять, какой регулятор наиболее рационально использовать в каждом конкретном случае, необходимо рассмотреть основные их группы.

Механические регуляторы водяного обогрева

Как правило, механический регулятор представляет собой клапан с ручным управлением, которое осуществляется поворотом специальной головки. На рукояти имеются деления, которые обозначают степень доступности трубопровода для теплоносителя. Ноль означает, что батарея полностью отключена от системы отопления, а 6,9,10, MAX (в зависимости от производителя) – свободное течение воды, обеспечивающее значительное повышение температуры. Используя промежуточные деления, нанесенные на терморегуляторы, вы можете добиться оптимальной температуры в помещении, а при использовании сразу нескольких радиаторов – отдельных «климатических зон».

Конечно, такой принцип управления может использоваться только в двухтрубных, лучевых или «ленинградских» системах отопления, так как, уменьшая расход мощности на прогрев батареи, регулятор перекрывает подачу воды, которая в однотрубных системах проходит последовательно через все отопительные приборы. Результатом перекрытия нормальной циркуляции станет полное отключение системы отопления во всем доме, а в случае с использованием гидравлического насоса – неконтролируемое повышение давления, ведущее к аварии. Механический регулятор должен устанавливаться в двухтрубных схемах и их аналогах непосредственно перед батареей или же на участке ответвления после выхода из центральной магистрали.

Примечание! Устанавливая механический регулятор в «ленинградку», стоит заранее просчитывать возможность беспрепятственного протока теплоносителя через обходной трубопровод. Если его характеристики не позволяют работать с полным отключением нескольких батарей, поддерживая нормальное давление, от его применения стоит воздержаться.

Преимущества приборов механического типа очевидны. С их помощью вы можете осуществлять точную регулировку температуры в каждом помещении отдельно, обеспечивая формирование индивидуальных климатических зон. Причем число их может значительно превышать количество комнат в доме. Однако такой регулятор имеет и свои недостатки. Помимо описанной выше невозможности использования в однотрубных схемах, необходим постоянный контроль давления, которое может значительно повыситься при отключении большей части отопительных приборов. Кроме того, при изменении температуры окружающей среды вам придется пройтись по всему дому, заново изменяя режим работы каждого из элементов системы.

Электрические и электронные системы

Простой цифровой вариант

В последнее время все большую популярность набирают автоматические и полуавтоматические системы управления температурой отопления, которые представляют собой терморегуляторы с электрическим приводом. Такие приборы делятся на две категории:

  • В одну входят те, которые предназначены для контроля температуры батареи или отдельной ветки магистрали.
  • В другую – необходимые для регулировки мощности котлов, от которых также зависит эффективность работы замкнутого контура обогрева.

Кроме того, среди них различают простые термостатические приборы и управляемые электроникой, которая обеспечивает возможность программирования режимов работы системы.

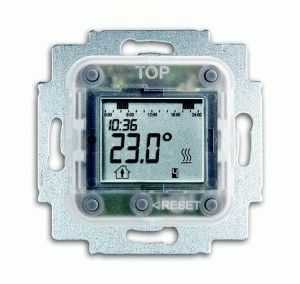

Обычный электрический регулятор для радиатора или обособленного кольца работает по такому же принципу, что и механический прибор. Разница заключается в том, что он может автоматически менять положение клапана для поддержания постоянной температуры, заданной пользователем. И это является его основным преимуществом. К недостаткам же можно отнести ограниченное воздействие и необходимость постоянного подключения к электропитанию.

Термостатическое устройство, нужное для управления температурой котлов, принципиально отличается от него. В нем изменение характеристик обогрева достигается не регулировкой объема теплоносителя, а изменением подачи топлива в камеру сгорания или мощности электронагревателя. Благодаря этому он может быстро менять производительность всей магистрали при изменении погоды или температуры воздуха. А также использоваться в одноконтурной схеме, не приемлющей перекрытия трубопровода даже в одном участке.

Внимание! В системе водяного обогрева все электроприборы должны быть тщательным образом заземлены во избежание причинения ущерба здоровью человека.

Электронноуправляемый регулятор может стать темой для отдельного исследования, однако мы рассмотрим его основные возможности в двух словах. Применение сложной схемы, состоящей из современной техники и программного обеспечения, позволяет ему плавно изменять мощность котла или положение клапанов, определяющих скорость потока теплоносителя по заданной программе.

Кроме того, он может автономно управлять системой отопления, анализируя такие показатели, как:

  • Время года.
  • Время суток.
  • Влажность.
  • Температура окружающего воздуха.
  • Наличие людей в помещении (с помощью датчиков движения).

Регулятор температуры отопления, его разновидности, области применения и установка своими руками


Заботясь о высокой эффективности работы своей системы обогрева, не забудьте установить регулятор температуры отопления. Он позволит значительно снизить затраты на энергоресурсы.

Источник: remontmechty.ru



Установка регулятора температуры воды ГВС

Автоматический регулятор температуры обеспечит рациональное потребление тепла и стабильную температуру горячей воды.

Компания OTOS готова выполнить полный комплекс работ по установке регулятора температуры воды в тепловом пункте системы ГВС.

  • Разработаем и согласуем проект
  • Выполним поставку оборудования и материалов
  • Установим регулятор температуры воды
  • Запустим систему ГВС и настроим регулятор
  • Заключим договор технического обслуживания

Проект на установку регулятора выполняют сертифицированные специалисты с многолетним опытом работы. Все проекты разрабатываются индивидуально, а подбор сопровождается детальным расчётом.

Монтаж регулятора температуры в системе горячего водоснабжения выполнит опытная бригада с использованием современных инструментов и материалов. Установленное оборудование, материалы и выполненные работы обеспечиваются двухлетней гарантией.

Как регулятор поддерживает температуру воды

Клапан регулятора устанавливают на подающем трубопроводе тепловой сети перед теплообменным аппаратом (бойлером), а датчик температуры на выходе нагреваемой воды из теплообменника.

Датчик замеряет температуру нагретой воды на входе в систему горячего водоснабжения и передаёт управляющий сигнал приводу регулирующего клапана для увеличения или уменьшения потока греющего теплоносителя. При превышении заданной температуры регулятор перекрывает греющий поток, а при недостатке открывает.

Типы регуляторов температуры воды

Регулятор температуры прямого действия

Датчик температуры такого регулятора, представляет собой баллончик заполненный газом и соединённый импульсной трубкой с сильфонным приводом. Газ нагревается в датчике температуры (баллончике) и расширяется, а соответственно, давление в нём и в приводе возрастает — сильфон привода разжимается и давит на шток регулятора перекрывая поток. При охлаждении происходит обратное действие.

Регуляторы температуры прямого действия работают без внешних источников энергии, но имеют ограниченный диапазон температур и не могут быть запрограммированы на поддержание различной температуры в зависимости от дня недели и времени суток.

Программируемый регулятор температуры

Cостоит из датчика, контроллера, электрического привода и регулирующего клапана. Датчик передаёт данные о температуре контроллеру, который сверяет измеренную температуру с заданной настройкой и при её отклонении формирует управляющий сигнал для электрического привода закрывающего или открывающего регулирующий клапан.

Программируемые регуляторы питаются от внешней сети, поддерживают температуру воды с большей точностью и могут обеспечить различную температуру в зависимости от дня недели и времени суток.

На сколько можно сократить расходы на горячее водоснабжение

Перерасход тепла в системе ГВС водонагревательная установка которой не оборудована регулятором температуры — может достигать 30%. При этом, во время отсутствия водоразбора и соответственно съёма тепла, горячий теплоноситель из подающего трубопровода тепловой сети перетекает в обратный, что не допускается по условиям отпуска тепла в сетях централизованного теплоснабжения и влечёт за собой наложение штрафа и рост тепловых потерь с трубопроводов.

Установка регулятора температуры воды ГВС


Компания OTOS выполнит установку автоматического регулятора температуры воды в тепловом пункте системы горячего водоснабжения, разработаем и согласуем проект, выполним монтаж, запустим и настроим

Источник: www.otos.com.ua



Регулировка температуры радиаторов отопления

Вопрос о регулировке температуры батарей отопления встаёт тогда, когда в отопительный сезон температура в помещении не удовлетворяет находящихся в нем людей. В основном это касается не только многоквартирных домов с центральным отоплением , где частенько, особенно в межсезонье, становится невыносимо жарко. Но и частные дома с индивидуальным отоплением нуждаются в возможности регулировки радиаторов отопления.

Так температура в разных комнатах жилого дома для комфортного проживания в нем должна различаться. Например, в спальне должно быть прохладнее, чем например в гостиной. Поэтому уже на этапе проектирования и монтажа системы отопления должна быть предусмотрена возможность это делать. А если это не было сделано, то при необходимости это нужно сделать.

Но прежде чем приступать к модернизации системы отопления нужно уяснить для себя одно обстоятельство. Регулировка радиаторов от исходной температуры возможно только в сторону понижения температуры. Поднять выше, чем было регуляторами невозможно.

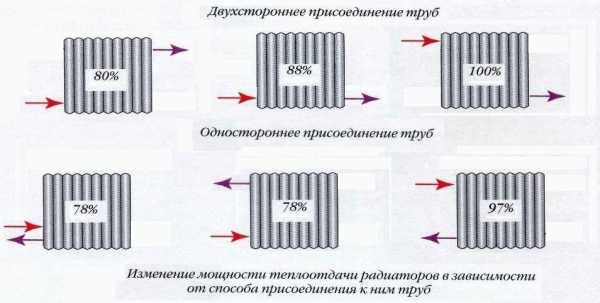

Как повысить мощность отдачи радиатора

Повышать мощность отдачи радиаторов можно только за счет повышения температуры теплоносителя. Или смены радиаторов на более эффективные (поменять старые, забитые, чугунные на современные биметаллические, алюминиевые, стальные и т. д.). Замена подводящих труб радиатора на новые, добавления дополнительных секций к установленным батареям и ещё ряда факторов, влияющих на это. Даже от способа подключения радиатора в систему отопления будет зависеть его температура.

Поэтому из выше изложенного становится ясно, что например, если у вас в квартире, имеющей централизованное отопление, радиаторы не справляются в полной мере со своей задачей, то поднять температуру теплоносителя вам не представится возможным, так как вы этим не занимаетесь и не можете этого делать. Поэтому стоит лучше обратить внимание на качество самих радиаторов или, например на утепленность окон и всей квартиры в целом. Возможно, будет рациональней вложить деньги допустим на новые стеклопакеты. В частном доме с индивидуальным отоплением пожалуйста, регулируйте температуру воды в системе котлом отопления, но опять же качество утепления дома основополагающий фактор тёплого дома. Возможно, система отопления у вас в норме и прибавляя котел, будете тратиться на энергоресурсах.

На что влияет регулировка температуры радиаторов

Как вы уже знаете, что регулировать температуру батареи это значит выставлять её в температурный диапазон, от полностью выключенного радиатора, до температуры максимальной, когда она была без регулятора (если старая система) или максимальной мощности, заявленной производителем радиаторов (если система отопления новая и соблюдены все условия благоприятствующие этим показателям). То есть, убавив температуру радиаторов, вы будете экономить свои денежные средства на отоплении частного дома. И квартиры тоже, при наличии у вас теплового счетчика.

Здесь, мы думаем, много говорить не стоит, так как основополагающая мысль самой задумки иметь регулируемые батареи отопления, связаны с комфортом. Именно поэтому вы, скорее всего здесь и читаете эту страницу.

Поэтому не будем вас больше мучить и перейдем непосредственно к теме как же всё-таки батареи отопления сделать регулируемыми.

Регулируется температура радиаторов за счет скорости прохождения теплоносителя через него. Эту скорость можно регулировать, как за счет ручных регуляторов, так и автоматическими регуляторами.

Ручные регуляторы

Ручная регулировка производится за счет вентиля, установленного на поводящей или отводящей теплоноситель от батареи трубах. Схема, в зависимости от вида системы отопления (двухтрубная или однотрубная) немного отличается:

Здесь всё просто, стало жарко–прикрыли вентиль, холодно–открыли.

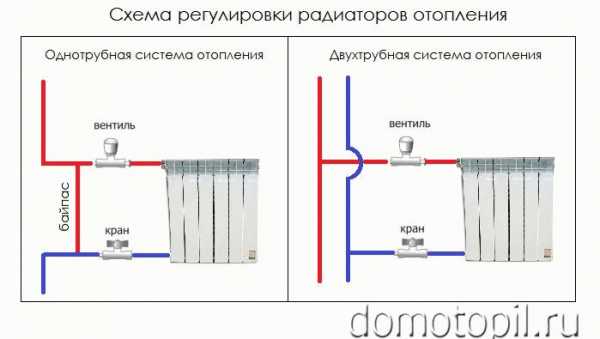

Обращаем ваше внимание, что байпас при однотрубной системе отопления обязателен. Он нужен для того, что бы в случае полного закрытия вентиля радиатора, батареи, расположенный дальше по системе не остались без горячего теплоносителя. Это особенно актуально, если речь идет о многоквартирном доме, где, если это произойдет, будете иметь неприятный разговор с вашими соседями, расположенными ниже по стояку, а так же возможно с управляющей компанией, если они обнаружат причину холодных квартир у вас в доме.

Радиатор оснащается дополнительно ещё одним краном для того, что бы в случае появления протечки на радиаторе, её можно было устранить или заменить радиатор без отключения всей системы.

Как не надо регулировать температуру радиатора

Пожалуй, нужно акцентировать ваше внимание на одной важной вещи. Что для регулировки радиаторов нужно ставить именно вентили, не шаровые краны.

Частенько на радиаторы ставят по два шаровых крана на случай внештатных ситуаций, когда данный участок требует срочного ремонта. Данные краны дают возможность произвести ремонт без слива системы отопления или перекрытия общего стояка дома. Некоторые регулируют батареи именно ими. Этого делать не стоит.

Шаровые краны являются запорной арматурой, у него есть только два рабочих положения, это открыто, либо закрыто. Никаких промежуточных рабочих положений он не имеет. Да он будет уменьшать скорость прохождения теплоносителя через радиатор на столько, на сколько вам это нужно. Но дни его будут сочтены. Дело в том, когда положение этого крана между «открыто» и «закрыто», шар, покрытый защитным слоем, начинает разрушаться мелкими частицами в виде песка, окалин, ржавчины, находящимся в теплоносителе. Особенно в теплоносителе центрального отопления. В местах нарушенного слоя начинает откладываться известковые отложения, ржавчина и прочее. В итоге ручка крана вместе с шаром сначала перестает крутиться, а потом и вовсе начинают течь. Что приведет к ситуации, когда нужно будет сливать всю воду из системы отопления и перекрывать стояк дома, ведь кран, который был предназначен для этого, уже не работает.

Какие вентили использовать для регулировки

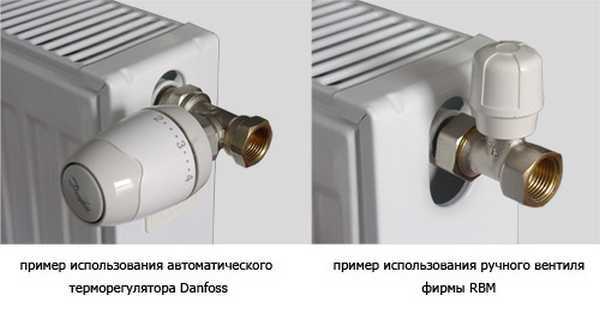

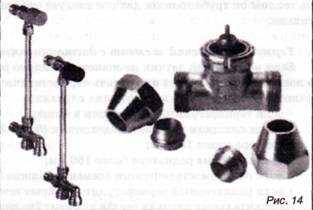

Для регулировки температуры батарей отопления применяют специальные радиаторные регулирующие вентили. Они специально предназначены для использования в системах отопления, как индивидуального, так и центрального. Они стойкие к теплоносителю, содержащему твёрдые частицы, а также способны к высокой пропускной способности. Существуют они, как с прямым, так и с угловым подключением.

Вентили эти надежны, долговечны, приемлемы в цене, эффективно справляются со своим прямым назначением. Единственным минусом ручных регуляторов является периодический контроль и регулировка. Приходится время от времени подкручивать, то в большую, то в меньшую степень, в зависимости от климата на улице, температуры теплоносителя и помещения.

Автоматические регуляторы

Человек по своей природе такое существо, которое постоянно пытается облегчить себе жизнь, в том числе и быт. Поэтому на ряду с ручными регуляторами радиаторов существует и автоматические.

Преимущество автоматических регуляторов в том, что выставив однажды нужную температуру батареи, можно на долго забыть о повторной регулировки.

Автоматическая регулировка осуществляется при помощи термостатов и трехходовых клапанов.

Регулировка термостатами

Термостатические регуляторы температуры радиаторов отопления имеют много названий, но суть этого не меняется. Для себя нужно уяснить, что автоматический регулятор делится на две основные части:

Термостатический клапан (термоклапан)

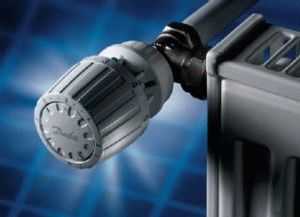

Термостатическую головку (термоголовку)

Когда мы говорили про ручные регулирующие вентили, термоклапан в них, как таковой уже имеется. Поэтому при необходимости вы можете свой ручной радиаторный вентиль в любой момент превратить в автоматический, купив дополнительно термоголовку и накрутить её без проблем на термоклапан.

Когда, как термоклапан не имеет широких различий в конструктивных особенностях, термоголовки представлены широким выбором и функционалом. От простых, до термоголовок с выносным датчиком температуры помещения и электронным управлением. Пожалуй, выбор ограничивается лишь кошельком потребителя.

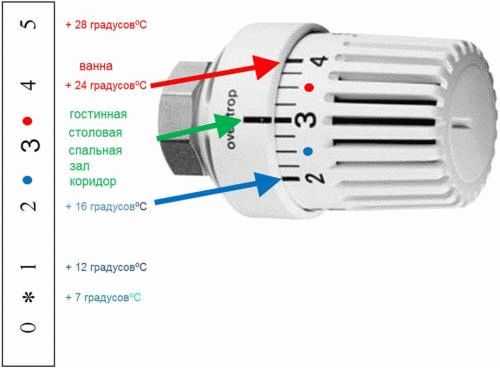

Простые термоголовки не нуждаются в электрическом питании. Они работают за счет специальной капсулы, содержащей жидкость или газ. Содержимое капсулы расширяется или сужается при изменении температуры и давит с определённым усилием на шток термоклапана, изменяя скорость подачи теплоносителя в радиатор.

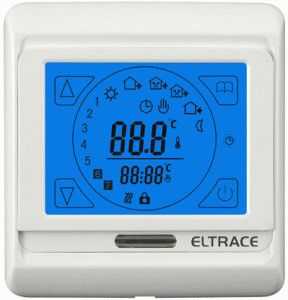

Более дорогие термоголовки, оснащенные дисплеем, требуют наличия питающего элемента в виде батареи но, как правило одной батарейки хватает на долго. А также могут требовать постоянного питания от сети, например при наличии системы «умный дом»

Регулировка трехходовыми клапанами

Использование трехходового клапана для регулировки температуры радиаторов в практике встречается редко, так как если сравнивать цену одного «трехходовика» и обычного радиаторного регулятора, то последний обойдется дешевле. Но всё же пару слов о таком способе нужно написать.

Ставится трехходовой клапан на подающей трубе радиатора, впрочем, следующая схема визуально это показывает:

На трехходовой клапан накручивается такая же термоголовка, которая уже упоминалась выше, на которой выставляется нужные параметры. Как только температура теплоносителя приблизилась к заданной, трехходовой клапан начинает перепускать воду через байпас, мимо радиатора.

Пожалуй, это весь исчерпывающий материал по теме регулировки батарей отопления многоквартирного и частного дома. Надеемся, что он был вам полезен.

Регулировка температуры батарей отопления отопления


Регулировка температуры батарей отопления при помощи ручных и автоматических регуляторов, вентилей, термостата, трехходового смесительного клапана.

Источник: domotopil.ru



Как выбрать и установить терморегулятор для радиатора

Для эффективной работы отопительной системы служат современные термостатические вентили, их чаще называют терморегуляторы. Они позволяют человеку создавать комфортный микроклимат в доме, устанавливать желаемый диапазон ночных и дневных температур воздуха автоматически. Владелец дома получает также возможность сделать расходы по оплате услуг ЖКХ оптимальными для себя.

Виды терморегуляторов по способу передачи сигнала

Если термоголовку с сильфоном установить вертикально, то она попадает в зону теплого воздуха, поднимающегося от радиатора. Поэтому закрытие подачи теплоносителя произойдет раньше, чем в случае горизонтального направления термоголовки в комнату.

Виды терморегуляторов по конструктивным особенностям

С электрическим управлением выпускают терморегуляторы двух видов: одни регулируют температуру, подавая сигнал на клапаны, установленные на трубах подачи перед радиаторами; другие — управляют запалом котла или насосами.

Типы терморегуляторов

1) требующие дополнительной настройки гидравлического сопротивления;

2) не требующие дополнительной настройки гидравлического сопротивления.

Достоинства современных терморегуляторов

Важно помнить, что качественные терморегуляторы всегда оснащены сертификатом качества.

Особенности установки терморегуляторов для радиаторов

— К устройствам с механическим управлением должен быть свободный доступ для того, чтобы было удобно поворачивать регулятор.

— Нельзя закрывать шторами или радиаторными экранами автоматические терморегуляторы, так как прибором будет анализироваться температура за шторой (экраном), а не реальная температура в помещении.

— При установлении терморегуляторов в готовой отопительной системе перед монтажом воду из системы надо слить.

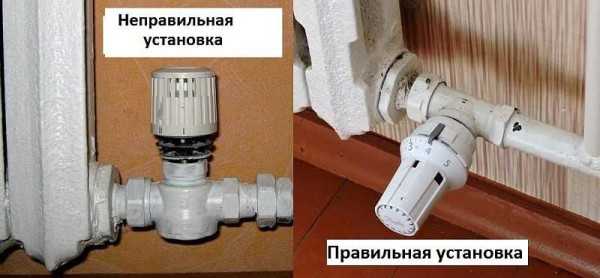

— Установка терморегулятора производится перпендикулярно к панели радиатора. Направление стрелки регулятора и направление потока теплоносителя в системе должны совпадать.

— В период, когда отопление отключено, терморегуляторы открывают полностью. Это помогает избежать деформации клапана и загрязнения регулятора.

Порядок установки терморегулятора

• горизонтальные трубы подводки отрезают на определенном расстоянии от радиатора; • от радиатора отсоединяют кран, если он был установлен ранее и отрезанный

• отсоединяют хвостовики с гайками от клапана терморегулятора и запорного крана,

их закручивают в пробки отопительной батареи;

• собранную трубную обвязку устанавливают в выбранном месте;

• соединяют установленную обвязку с горизонтальными трубами подводки от стояка.

Специфика установки для одно- и двухтрубной отопительной системы

Регулятор радиаторов отопления в двухтрубной системе можно установить на верхней подводящей трубе. Его установка проще чем в случае однотрубной системы отопления.

Терморегулятор для радиатора отопления (Обзор)


Все терморегуляторы состоят из двух составляющих: клапана и термоэлемента, управляющего работой клапана. Существует три вида терморегуляторов. Их различают по способу передачи сигнала на термоэлемент: сигнал подается от теплоносителя; поступает от воздуха в комнате; поступает от воздуха за пределами обогреваемого помещения.

Источник: xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai



avtonomny-dom.ru

Терморегуляторы отопления для радиаторов и теплого пола

Регулируемое отопление — это не только повышенный комфорт, но и возможность сэкономить. Как экономить? Термостаты и регуляторы позволяют тратить именно столько топлива, сколько необходимо на поддержание заданной температуры. Получается и комфортно и экономно. В середине зимы платить меньше если и получится, то незначительно. А вот в межсезонье, когда на улице еще не минус, но уже и без отопления никак, экономия может быть очень значительной. В этой статье поговорим об устройствах, которые работают независимо от котлов (их автоматика — это тема для целого цикла статей).

Виды терморегуляторов отопления

Первыми при словах «регулируемое отопление» на ум приходят устройства, которые могут изменять температуру отопительных приборов — радиаторов, полотенцесушителей или конвекторов. Радиаторы стоят практически в любом доме и квартире — без них в нашем климате перезимовать сложно.  Но не всегда и не во всех помещениях температура для нас комфортна. В одной может быть холодно, в другой — жарко. Изменить ситуацию может регулировка при помощи   термостатов для радиаторов отопления. Они несложны в установке, окупаются в первый же сезон.

Термостаты и вентили выполняют одну функцию, но предоставляют разную степень комфорта

Есть еще такие системы, как теплые полы. Бывают они электрическими и водяными. Температурой этих устройств тоже можно и нужно управлять. Для этих целей разработаны специальные термостаты для теплого пола. Для электрических — свои,  для водяных — свои. Они очень похожи, но естественно, есть отличия.

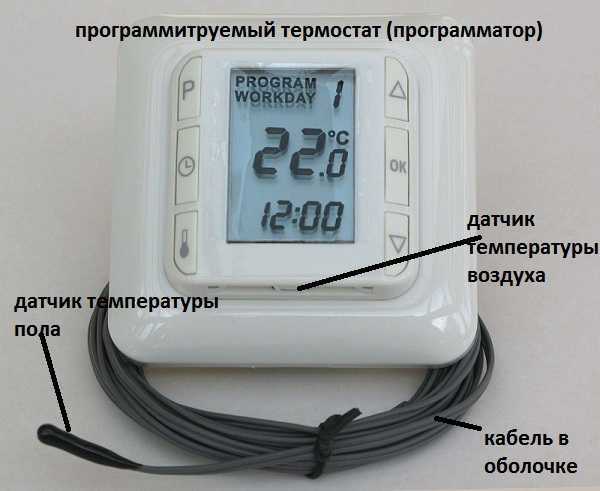

Терморегуляторы электрического теплого пола подают команду на изменение мощности нагрева или на отключение электропитания. Терморегуляторы водяного пола требуют установки дополнительных устройств: сервоприводов на каждом контуре теплого пола и, при большом количестве контуров, коммутационного узла.

Одна из схем регулирования температуры водяного теплого пола

Все устройства разные, но все устроены по одному принципу: при отклонении температуры контролируемой среды (теплоносителя или воздуха) от заданного значения, вырабатывается команда. Эта команда отрабатывается переключающими устройствами. Температура возвращается к норме. Следующая команда формируется при следующем отклонении.

Регулировка температуры батарей отопления

Термостаты радиаторов отопления работают независимо от котлов. Они вообще ни от кого не зависят. Потому могут устанавливаться в любых системах: индивидуального и централизованного отопления. Неэффективны они только с чугунными батареями: те имеют большую инерционность, из-за чего регулировать их температуру крайне сложно.

Сразу нужно сказать, что эти устройства могут только понижать температуру радиатора. Повысить изначально недостаточный нагрев они не могут. У большинства моделей проходное сечение небольшое, потому они сразу и значительно снижают теплоотдачу. Если вы только разрабатываете и рассчитываете систему отопления, нужно иметь это в виду и мощность радиаторов брать с запасом (как в основном и делают). А еще назначение у них такое — регулировать, а не увеличивать.

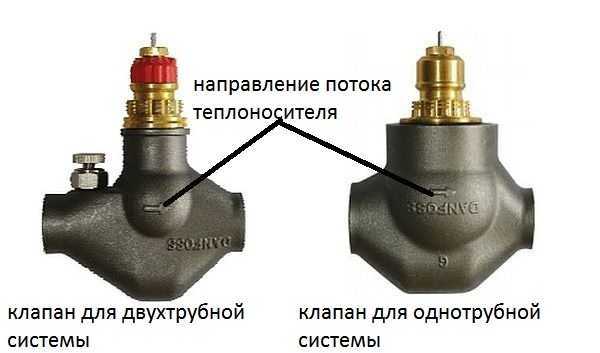

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Обязательно нужно помнить, что есть термостаты на однотрубные системы (с большим проходным сечением) и на двухтрубные (с малым). И ставить устройство с большим гидравлическим сопротивлением (для двухтрубной разводки) на однотрубную систему, значит намного снизить ее теплоотдачу (станет намного холоднее).

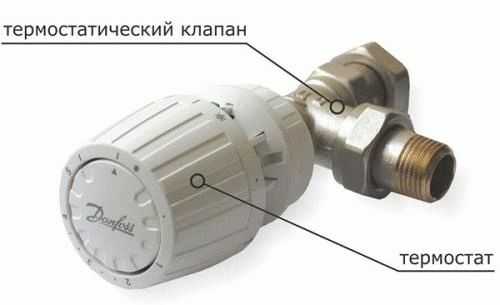

Конструктивно терморегулятор радиатора состоит из термоголовки и термокрана (термовентиля). Регуляторы температуры батарей отопления могут быть с ручным или автоматизированным управлением. Меняется при этом только верхняя часть — термоголовка. Корпус (правильное название «термостатический клапан») — универсальный. Мало того что к одному корпусу подходят разные термоголовки (ручные или автоматические), так еще и можно ставить их от разных фирм. Редкая универсальность.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

Принцип работы термостата

Рассмотрим работу автоматизированного терморегулятора для радиатора. В его термостатической головке находится основной элемент, который обеспечивает работоспособность устройства: сильфон. Это небольшой эластичный цилиндр. Он заполнен веществом (газом или жидкостью), которое сильно изменяет объем с изменением температуры (при нагреве расширяется, при охлаждении сжимается). Вот как происходит регулировка температуры радиаторов отопления:

  • От теплого воздуха, проходящего вдоль термоголвки, вещество в сильфоне нагревается и увеличивается в объеме.
  • Цилиндр растягивается и давит на шток.
  • На конце штока закреплен запорный конус. Он, опускаясь, достигает седла крана и перекрывает теплоноситель.
  • Подача в радиатор теплоносителя перекрыта. Он остывает.
  • Вокруг остывшего радиатора воздух тоже становится холоднее, вещество в термоголовке регулятора охлаждается и сжимается. Цилиндр становится меньше в размерах.
  • Подпружиненный механизм поджимает уменьшенный в размерах сильфон, запорный конус приподнимается. Теплоноситель начинает поступать в радиатор, тот нагревается.
  • Далее процесс повторяется.

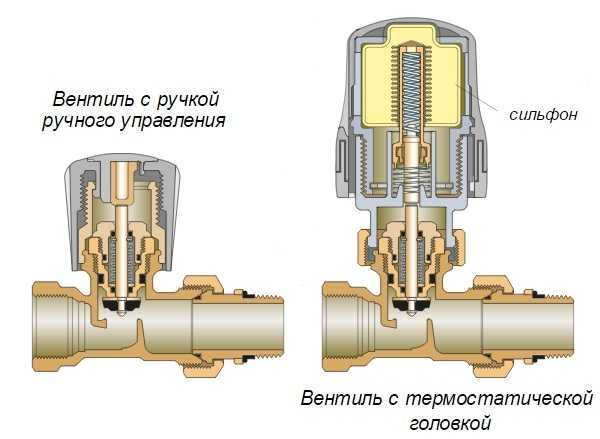

    Внутреннее строение термостата с сильфоном

Принцип работы прост и надежен. Количество циклов нагрева/остывания, на которые рассчитаны эти устройства, — порядка 10 тыс. Цена — от 15 евро (это у европейских производителей с хорошей репутацией, китайские, естественно, дешевле).

Виды

Регулировка батарей отопления возможна несколькими способами. У описанного выше варианта имеется существенный недостаток: термоголовка находится возле радиатора, а температура там намного выше, чем в комнате. Более точно контролировать температуру позволяют  модели с выносным датчиком. Он соединен с термоголовкой капиллярной трубкой.

Датчик температуры воздуха может быть выносным. Он соединяется с термоклапаном капиллярной трубкой

Есть еще один вариант  — вместо термоголовки ставят сервопривод и термостат. Между собой они соединены электрическими проводами. Датчик температуры воздуха находится в корпусе термостата. При снижении температуры на 1oC, термостат подает питание на сервопривод. Но там находится не моторчик и шестеренки, а сильфон. Только вещество в нем нагревается от термоэлемента. Питание от термостата поступает именно на термоэлемент. Далее механизм действует аналогично описанному выше.

Есть еще самый простой способ регулировки: ручной. В этом случае шток опускается и поднимается из-за того, что вы крутите ручку. Это способ самый простой, термоголовки — самые дешевые (порядка 4 евро), но он далеко не так удобен, как все описанные выше: приходится самому всякий раз крутить ручку и контролировать температуру по термометру.

Самый простой способ отрегулировать температуру радиатора — поставить регулировочный вентиль

Установка

Чаще всего терморегуляторы на радиаторы устанавливают на трубопроводе подачи. Одной стороной они вкручиваются в радиатор, вторая подсоединяется к трубе подачи. При установке важно правильно разместить устройство:

  • Термоголовка должна быть направлена горизонтально. Она не должна находиться над трубой.
  • Требуется соблюдать направление потока (стрелка на корпусе).
  • При установке в однотрубную систему обязательно наличие байпаса.

В принципе, при соблюдении всех этих условий, установить регулятор можно и на обратке. Он там очень хорошо работает.

Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Более подробно, о том, как регулировать температуру радиаторов читайте тут.

Термостаты теплого пола

Теплый пол — это удобно и комфортно и такой способ отопления становится все более популярным. Несмотря на разные типы нагрева,  электрический и водяной теплый пол управляются схожими устройствами. Внутренняя механика изменений разная, а вот типы и виды терморегуляторов одинаковые.

Типы и устройство

По способу установки контролируемых параметров и по функционалу эти устройства делятся на:

  • Механические. Требуемая температура выставляется поворотом диска, на котором проставлены отметки. Модели самые простые и недорогие, но и самые надежные. Правда, без каких-либо дополнительных возможностей.
  • Электронный. Функционал тот же, только изменен принцип установки температуры — кнопками. Имеется также цифровой дисплей, на котором отображаются текущие и выставляемые температуры.
  • Программируемые термостаты или программаторы. Принцип задания параметров тот же — кнопки, а вот функций больше: есть возможность задать температуру по времени суток или по дням недели. Могут иметь переносные пульты управления.
  • Программаторы сенсорные. Аналогичны описанным выше программаторам, только используются сенсорные кнопки.

    Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Все эти устройства передают команды при помощи проводов, что делает их установку сложным и кропотливым делом. Но есть системы, передающие сигналы при помощи радиопередатчиков. Это тоже программаторы, но с еще более широким функционалом: некоторые из нах могут управляться через SMS, другие — от компьютера и планшета.

Датчики для термостатов теплого пола

Регулировка температуры может проводиться по степени нагрева пола, или по кондициям воздуха. Есть модели, которые имеют оба типа контроля. Тогда основной параметр — состояние воздуха, а контроль пола — вторичен. У таких термостатов имеются два датчика: температуры пола  (выносной) и воздуха (встроен в корпус).

Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Когда какой тип датчиков лучше применять? Отслеживать состояние воздуха желательно, если теплый пол — единственная система отопления. Ведь именно его температура тогда основной показатель. Если подогрев пола служит только для повышения комфорта — лучше отслеживать температуру под ногами. В этом случае она — главный критерий.

Если контролируется воздух, никаких дополнительных датчиков не нужно: они обычно встроены в корпусе терморегулятора. Для отслеживания степени нагрева пола нужно в стяжку или под напольное покрытие установить специальный датчик, который проводами подключается к определенным контактам на корпусе терморегулятора.

Принцип работы

Алгоритм работы, в принципе, ничем не отличается. При повышении температуры на один градус комнатный термостат электрического теплого пола отключает питание нагревательных элементов. В случае с водяным подогревом, закрывается подача теплоносителя. Система находится в таком положении до тех пор, пока температура не станет ниже заданного значения на 1oC. Тогда подача теплоносителя/электропитания восстанавливается. Так и происходит автоматическая регулировка температуры отопления с точностью до одного градуса.

Регулировкой температуру радиатора не поднять

И все-таки, хоть работа устройств схожа, но отличия есть. Читайте подробнее о регуляторах водяного пола тут, а в этой статье описаны термостаты электрического пола, их особенности и установка.

Итоги

Даже если ваш котел не позволяет поддерживать постоянную температуру в помещении или вы живете в квартире с централизованным отоплением, есть возможность повысить уровень комфорта. Если у вас слишком горячие батареи, установите радиаторные термостаты. Они бывают энергонезависимыми, и стабилизируют температуру с точностью до 1oC.

Такой же комфорт обеспечивают и регуляторы температуры теплого пола. Электрический подогрев вообще будет без них очень дорог, а нагревательные элементы из-за перегрева могут перегореть. Менее критичен теплорегулятор в системе водяного пола, но с ним намного комфортнее и дешевле (меньше расход топлива).

teplowood.ru

Конструкция термостата. Терморегулятор | Сантехника своими руками

Радиаторный термостат состоит из двух частей: термостатического элемента и клапана.

Термостатический элемент

Это устройство, имеющее цилиндр с гофрированными стенками (сильфон), заполнений рабочим веществом, которое реагирует на изменение температуры воздуха в помещении. При повышении температуры вещество увеличивается в объеме, растягивая сильфон, который, в свою очередь, перемещает шток клапана в сторону уменьшения количества протекающего через отопительный прибор теплоносителя. При понижении температуры воздуха вещество и сильфон сжимаются, увеличивая проток теплоносителя через прибор отопления. Сильфоны рассчитаны на 1 млн. циклов (сжатие/растяжение), что соответствует примерно 100 годам эксплуатации.

Клапаны бывают двух типов: RTD-N и RTD-G.

Они бывают в прямом и угловом исполнении. Тип клапана выбирается в зависимости от вида системы отопления, а его размер — по диаметру отверстия в пробке отопительного прибора или по диаметру подводящей воду трубы. Клапаны термостатов типа RTD-G следует применять: в однотрубных системах отопления любых зданий; в двухтрубных системах отопления коттеджей без циркуляционных насосов, а также в старых многоэтажных зданиях.

Клапаны термостатов типа RTD-N следует применять: в двухтрубных системах отоплениях новых зданий; в двухтрубных системах отопления коттеджей при наличии циркуляционных насосов. Клапан устанавливается, как правило, в отверстие пробки отопительного прибора со стороны подачи в него горячей воды. Рекомендуется клапан располагать так, чтобы затем термостатический элемент оказался в горизонтальном положении, при котором исключается влияние на термоэлемент тепла, исходящего от клапана и трубы.

Однотрубные системы с радиаторными термостатами должны иметь перемычку (байпас) между горизонтальными трубами (подводками), подводящими воду к отопительному прибору. При установке клапана направление потока воды в трубе должно совпадать с направлением стрелки на корпусе клапана. В случае оснащения термостатами отопительных приборов существующих систем отопления следует уточнять направление потока воды по вертикальной трубе.

Сильфонная система термостатического элемента, как мы уже сказали, заполнена газом, что обеспечивает надлежащее пропорциональное регулирование температуры воздуха в помещении. Датчик реагирует на температуру окружающей среды. Этой температуре соответствует вполне определенное давление газа в сильфоне, которое уравновешивается усилием регулировочной пружины. При повышении температуры окружающего воздуха давление газа в сильфоне увеличивается и конус клапана перемещается в сторону закрытия. Так продолжается до тех пор, пока между давлением газа в сильфоне и усилием пружины не будет обеспечено равновесие. При понижении температуры воздуха в помещении давление газа снижается, что позволяет сильфону сжаться, и конус клапана перемещается в сторону открытия до установления равновесия системы.И все-таки, какие сильфоны лучше — жидкостные или газонаполненные?

Этот вопрос до сих пор является предметом дискуссии и среди специалистов, и в прессе. Считается, что газонаполненные сильфоны имеют большую скорость реакции чувствительного элемента на изменение температуры в помещении. Жидкостные лучше и точнее передают изменение давления внутри сильфона (как следствие изменения температуры) на исполнительный механизм. Но какие лучше, пожалуй, никто никогда не определит. На наш взгляд, лучше то, что надежней. А надежность определяеся качеством изготовления, а не той средой, которая находится внутри сильфона.

Технические характеристики терморегуляторов фирмы «Данфосс»

1. Радиаторные терморегуляторы RTD (рис. 12) Радиаторные терморегуляторы автоматически поддерживают заданную температуру воздуха в помещении. Термостаты RTD позволяют избегать перегрева помещений и экономить энергию. Терморегулятор состоит из регулирующего клапана и термостатического элемента.

Основные параметры:

Диапазон регулировки температуры в помещении_________________ от 6 до 26 °С

Рабочее давление_________________ 10 атм

Максимальная температура воды ________________120 °С

Присоединительные размеры,________________________ Ду 10, 15, 20,25 мм

Варианты исполнения терморегулирующего клапана (корпуса)______________прямой, угловой корпус

RTD-G ________________________для однотрубной системы отопления

Корпус RTD-N ________________________для двухтрубной системы отопления

Варианты исполнения термостатического элемента
  1. RTD 3640 — со встроенным датчиком.
  2. RTD 3642 — с дистанционным датчиком (длина капиллярной трубки 2 м).
  3. RTD 3120 — с защитой от постороннего вмешательства.
  4. RTD 3562, 3565, 3568 — с дистационным управлением (длина капиллярной трубки 2, 5, 8 м).

2. Клапан отключения отопительного прибора RLV на рисунке.

Клапан устанавливается на обратную подводку к радиатору. Предназначен для обеспечения отключения и слива воды из отопительного прибора, его демонтажа без отключения отопительного стояка. По заказу комплектуется сливной головкой с патрубком для шланга.

Присоединительные размеры, Ду

10, 15, 20 мм

Материал

латунь

Рабочее давление

10 атм

Максимальная температура

120 °С

3. Присоединительные элементы RTD-K и RTD-KE в таблице.

Присоединительные элементы RTD-K — для двухтрубных систем и RTD-KE — для однотрубных систем рекомендуются при подпольной прокладке трубопроводов системы отопления. Присоединительные элементы состоят из корпуса термостатического регулятора, подводящей трубки и распределительно-присоединительной детали. На клапаны устанавливаются любые термостатические элементы типа RTD.

Рабочее давление_________________________________________________10 атм

Испытательное давление___________________________________________16 атм

Максимальная температура_________________________________________120 °С

4. Регуляторы напольного отопления. Регулируемое напольное отопление обеспечивает высокий комфорт и покрывает часть потребности помещения в отоплении. Для участков напольного отопления до 10 м2 применяется ограничитель температуры обратного теплоносителя FJV.

Рабочее давление_________________________________________________10 атм

Максимальная температура_________________________________________120 °С

Для участков напольного отопления средней площади (примерно 30 м2) применяется комбинированное регулирование: регулятор AVTB поддерживает постоянную температуру теплоносителя, а регуляторы RAV или RAVK вместе с клапанами VMT, RAV или VMV регулируют температуру по зонам. Участки напольного отопления более 30 м2 регулируются с помощью электронных регуляторов типа ECL с использованием регуляторов прямого действия IVT-IVF.

Выбор типа термостатического элемента

Термостатический элемент со встроенным датчиком

Встроенный датчик должен всегда размещаться в таком месте помещения, где обеспечена вокруг него свободная циркуляция воздуха. Для предотвращения нагрева теплом от трубопровода датчик следует устанавливать по возможности горизонтально.

Термостатический элемент с дистанционным датчиком

Если встроенный датчик не может правильно реагировать на температуру воздуха в помещении, то следует применить термостатический элемент с дистанционным датчиком. Это может быть в следующих случаях:

  1. если терморегулятор установлен в нише;
  2. когда слишком широкий подоконник (более 220 мм), а расстояние от него до радиатора менее 100 мм;
  3. когда глубина радиатора более 160 мм;
  4. если ось термостатического элемента должна быть в вертикальном положении;
  5. если радиаторный терморегулятор закрыт шторами.

В сомнительных случаях всегда применяйте дистанционный датчик. Давайте поясним, какой эффект оказывает штора. Закрыв радиатор с термостатом тяжелым экраном или тяжелой шторой, мы тем самым изолируем термостат от основного объема помещения. В результате датчик термостата меряет температуру не помещения, как это должно быть, а температуру в ограниченном объеме за шторой. Температура в комнате при этом оказывается абсолютно другой. Именно поэтому лучше использовать термостат с выносным датчиком.

Как должен устанавливаться датчик: параллельно или перпендикулярно плоскости радиатора? Многие стараются установить датчик не перпендикулярно, а параллельно плоскости радиатора. В этом положении он просто не так бросается в глаза. Но решение это не совсем правильное. Поднимающиеся от радиатора потоки теплого воздуха будут при этом влиять на показания, снимаемые сильфоном термостата, и возникнет погрешность показаний прибора. Погрешность эта не очень велика, но поправку на нее придется вычислять и устанавливать на задатчике температуры самому владельцу. Поэтому более правильно устанавливать его именно перпендикулярно плоскости радиатора.

Монтаж, настройка и регулировка температуры

Монтаж

Конструкция корпуса клапана терморегулятора позволяет монтировать его во входном отверстии радиатора с соблюдением однонаправленности потока теплоносителя и стрелки на клапане. Радиаторные терморегуляторы могут применяться в любой из известных систем отопления. Для установки термостатического элемента на корпусе клапана применяется обычный гаечный ключ. Инструкции по установке вложены в упаковку радиаторного терморегулятора.

В ходе строительства, когда датчик еще не установлен, система отопления может регулироваться вручную с помощью защитного колпачка, навинченного на корпус клапана.

Настройка

Вы можете настроить термостат на температуру воздуха от 6 до 26 °С (например в гостиной — 22 °С, в спальне — 20 °С, в кухне — 18 °С), и он будет автоматически поддерживать заданную температуру, изменяя количество проходящей через отопительный прибор горячей воды и, соответственно, его теплоотдачу без использования электрической или другой внешней энергии.

Настройка термостата производится поворотом рукоятки до совмещения индексов на ней со стрелкой или меткой. Индексы на шкале соответствуют следующим значениям температур: 1(1) — 14 °С, 11(2) — 17 °С, 111(3) — 20 °С, IV(4) — 26 °С. После осуществления первичной настройки температуру можно корректировать в соответствии с вашими ощущениями.

Регулировка температуры

Требуемая температура в помещении устанавливается путем поворота шкалы настройки. Шкала настройки показывает соотношение между отметками на ней и температурой в помещении. Указанные индексы предназначены только для ориентировочного руководства, так как на реальную температуру влияют условия размещения радиаторного терморегулятора.

Р-зона (ХР) говорит о том, насколько должна повыситься температура в помещении, чтобы конус клапана терморегулятора переместился от открытого положения до закрытого. Шкала температур нанесена на терморегуляторе в соответствии с европейскими стандартами при ХР = 2 °С. Это означает, что радиаторные терморегуляторы закрываются при температуре в помещении, превышающей на 2 °С установленное на шкале значение температуры. Например, RTD 3100, настроенный на «III», будет поддерживать в помещении температуру от 18 до 20 °С в зависимости от фактической потребности в тепле, если он откалиброван при ХР = 2 °С. Чем меньше предварительная настройка пропускной способности клапана, тем обычно меньше будет Р-зона.

Блокировка и ограничение настройки радиаторного терморегулятора

Если потребуется, можно ограничить верхний и нижний пределы диапазона настройки радиаторного терморегулятора.

Клапаны терморегуляторов, встраиваемые в отопительный прибор

Это клапаны терморегуляторов, которые устанавливаются на заводе-изготовителе отопительных приборов внутрь специально разработанной конструкции компакт-радиатора. Встраиваемые в радиатор клапаны могут быть совместимы со всеми типами и размерами компакт-радиаторов и применяться как в двухтрубных, так и в однотрубных системах водяного отопления зданий различного назначения.

Запорный клапан типа RLV и спускной кран

Посредством запорного клапана RLV можно осуществлять отключение отдельного радиатора с целью его демонтажа или технического обслуживания без спуска воды из трубопроводов всей системы отопления. Имеются прямые и угловые модификации клапана RLV.

Отключение с помощью запорного клапана RLV-K

Клапаны RLV-K предназначены для отключения отдельного компакт-радиатора с целью его демонтажа или технического обслуживания без опороженения всей системы отопления. Опорожнение и заполнение отключенного компакт-радиатора производятся с помощью специального спускного крана. С завода-изготовителя запорный клапан RLV-K поступает готовым для применения в двухтрубной системе отопления. Для использования в однотрубной системем отопления в клапане следует открыть перемычку с помощью штифтового шестигранного ключа.

Для автоматического поддержания заданной температуры воздуха в помещении на отопительные приборы нужно установить терморегуляторы.

Они состоят из двух частей: регулирующего крана и термоголовки. Поворотом термоголовки можно задать требуемую температуру воздуха. В ней же находится специальный состав, который при повышении температуры в помещении расширяется и механически воздействует на регулирующий кран.

Когда температура превышает заданную, доступ горячей воды в радиатор сокращается, а при понижении температуры — увеличивается.

С помощью терморегуляторов можно в разных комнатах поддерживать разную температуру.

После этой статьи смотрят

Предыдущие статьи из этой же рубрики (откроются в новом окне):

  1. Типы тепловентиляторов
  2. Сравнительные характеристики тепловентиляторов
  3. Стеклокерамический отопительный модуль Verlys Evolution
  4. Шаровые краны
  5. Стальные трубчатые радиаторы — конвекторы

santehnika-svoimirukami.ru

РубрикаРазное

Добавить комментарий
