Термостатический смесительный клапан для твердотопливных котлов – Защита котла от холодной обратки

Защита котла от холодной обратки

                      Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:

• снижается КПД котла,
• увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
• из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда          напряжения и возможное растрескивание тела котла.

Ниже мы рассмотрим как защитить котел от холодной обратки.

Способ первый — идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).

Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру  котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен.  Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества .

Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт

Термостатический смесительный клапан ESBE VTC300  — для подмеса в обратку котла мощностью до 30 кВт		Термостатический смесительный клапан ESBE VTC500 — для подмеса в обратку котла мощностью от 30 до 150 кВт

          Клапан монтируется на байпасной линии между подачей и обраткой котла.



Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.

Подобный клапан выпускает Herz Armaturen — трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат — с отключаемым и фиксированным байпасом.





Схема применения трехходового смесительного клапана Heiz Антиконденсат

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):

       При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла. Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C

Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):

            При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.

             Если же вы не уверены в том какая температура смешения требуется — есть решение — трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.

           Данный клапан может быть установлен как для подмеса воды в обратку котла, так и для заполнения теплоаккумулятора, просто переверните клапан согласно инструкции.

                   Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.



Возврат к списку

www.heiz.ru

Трехходовой и смесительный клапан для твердотопливного котла

Твердотопливные котлы – это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, независящую от газового обеспечения и электроэнергии отопительную систему. Во время длительного горения твердого топлива в доме будет нужная температура.  Чтобы не случилось перепадов, и температура всегда была под контролем, используют трехходовые клапаны.

Устройство для смешения или разделения теплоносителя

Клапаны делятся на два основных типа:

1. Смесительный.
2. Разделительный.

Термосмесительный или смесительный работает на смешивание горячей и холодной воды. Подключается клапан к теплоносителю и к источнику холодного водоснабжения. Клапан полностью открыт. Без головки будет поступать от теплоносителя нагретая жидкость. Настроили на 60 градусов, тогда при достижении этой температуры, клапан надавит и уменьшит поток горячей воды, поток холодной увеличится, вода будет подмешиваться до нужной температуры.

Термосмесительные клапаны часто применяются для системы теплых полов, где нужная температура не должна превышать 35-40 градусов. В смесительной системе при одном выходе два входа.

Разделительный применяется для разделения потоков  на горячую и холодную воду. При одном входе  два выхода.

Клапаны для обвязки

Котлы длительного горения твердого топлива могут дать сбой лишь в том случае, когда происходят резкие перепады температуры. Нужно правильно провести обвязку устройства.

Сделать это можно самостоятельно и с привлечением специалистов.

В устройствах твёрдотопливного отопления термосмесительные клапаны необходимы в обвязке воздухонагревателя. Это обычный механический клапан (разный диаметр подключения, разные производители). Головка на смесительный клапан накручивается сверху с выносным датчиком (диапазон температур 20-60 градусов). Внутри – обычный поршень распределяет водные потоки. Головка четко поддерживает температуру.

На встроенной головке есть знаки («+» и -) – для горячего или холодного водоснабжения (часто для системы теплого пола). Чтобы внутренний поршень не зависал, нужен качественный теплоноситель.

Метод работы клапана

Любой трехходовый клапан твердотопливного котла работает по принципу – два входа, перемешивание, один выход теплоносителя. Распределительные потоки регулируются при помощи приводов, которые делятся на:

1. Термостатический – работает за счет расширения теплового элемента. Происходит нажим на шток клапана, и вода перемешивается.
2. Электрический – действует от блока питания через дистанционное управление.
3. Клапан с головкой и капиллярной трубкой.

Основная задача термостатического трехходового клапана – не дать попасть в котел холодной жидкости. Если такое произойдет, то в лучшем случае на стенках рубашки появится накипь и налет, которые будут мешать нормальному термостатическому процессу, в худшем – аварийная ситуация всей системы теплоснабжения.  Термостатический клапан заставляет курсировать горячую воду по кругу, и когда она нагреется до нужной температуры, смесительный клапан будет подмешивать в нее холодную. Таким образом весь обогревательный узел будет застрахован от перегрева.

Установка клапана самостоятельно

В установке трехходового термосмесительного клапана надо учитывать схему устройства и теплообеспечения в доме, четко выполнять все инструкции и пункты подключения.  Нужно внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около котла для телообеспечения дома.

1. Устанавливаем насос на обратке. Если он будет стоять на подаче из котла, то быстро испортится.
2. Необходимо подключение буферного бака, который можно сделать самостоятельно, он предохранит весь узел подключения воды от перегрева.
3. В системе естественной циркуляции теплоносителя труба подачи холодной жидкости подключается к входному патрубку устройства (обычно внизу). Труба горячей воды – к котлу сверху. Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава, так как температура жидкости может нагреваться до 100-105 градусов Цельсия.
4. Подключение расширительного бака (или на обратке, или на выходе) служит своеобразным предохранителем и буфером в узле.
5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в устройстве; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель.
6. Установка и подключение по схеме теплового аккумулятора.
7. Подключение трехходового смесительного клапана строго в соответствии со схемой, именно он будет перемешивать горячую жидкость из теплоаккумулятора с холодной из обратки.



poluchi-teplo.ru

Термосмесительный клапан для твердотопливного котла: конструкция и монтаж

Любая отопительная техника, и твердотопливные котлы в данном случае не являются исключением, должна иметь приспособления и механизмы, обеспечивающие защиту оборудования от перегрева. Для нагревательных приборов, работающих на твердом топливе, эта функция возложена на предохранительный клапан. Приспособление имеет простую и понятную конструкцию, в которой заложен принцип действия гравитационных сил, действующих на жидкость в результате термостатического эффекта.

Термосмесительный предохранительный клапан для домашнего твердотопливного котла, уже одно название в точности передает его основное предназначение. Ряд других названий устройства в точности объясняют принцип действия и сферу применения. У специалистов теплотехников приспособление принято называть трехходовой термостатический клапан или клапан теплового сброса. В каждом отдельном случае речь идет об одном и том же, о приспособлении, выполняющем защитные функции.

Основная задача, которую решает предохранительный клапан

Приспособление является автономным устройством, полностью независимым от внешних источников энергоснабжения. Если большая часть автоматических устройств контроля имеют питание от электросети, то в данном случае неприметный приборчик играет роль последнего защитного барьера для твердотопливных котлов от перегрева. Простейшее приспособление призвано реагировать на изменения температурного режима котловой воды, циркулирующей по отопительному контуру. Если температура теплоносителя достигла критической отметки (95 и более градусов), приводится в действие защитный клапан, открывающий доступ в перегретый контур холодную воду.

На заметку: В данном случае речь идет о способе защиты котла от перегрева путем подмеса холодной воды.

Приспособление, на которое вы возлагаете большие надежды, должно отвечать следующим требованиям:

• большая пропускная способность;
• высокая чувствительность термостатического элемента, находящегося внутри конструкции;
• соответствие контрольным измерениям, заявленным производителем.

Мы уже говорили, что основная функция, которая возлагается на это приспособление, защита отопительной техники от перегрева. Отсюда вытекает и основной принцип действия механизма. Путем смешивания холодной и горячей воды в отопительном контуре снижается общая температура не только теплоносителя в системе, но и в нагревательном приборе. Следовательно, механизм устанавливается на основном трубопроводе, создавая три различных направления движения котловой воды.

Конструкция термосмесительного клапана и принцип действия

Как и большинство деталей и элементов конструкции твердотопливного котла, трехходовой или термосмесительный клапан так же имеет простую и понятную конструкцию. В его состав входят:

• основной корпус;
• подпружиненный шток;
• две заслонки, тарельчатого типа;
• термостатический элемент (головка с фиксированными положениями).

Важно! За счет цельнолитого корпуса достигается герметичность прибора, создаются необходимые условия для его бесперебойной работы. При установке оснастки необходимо все соединения оснастить уплотнительными кольцами, что бы избежать малейшего протекания котловой воды.

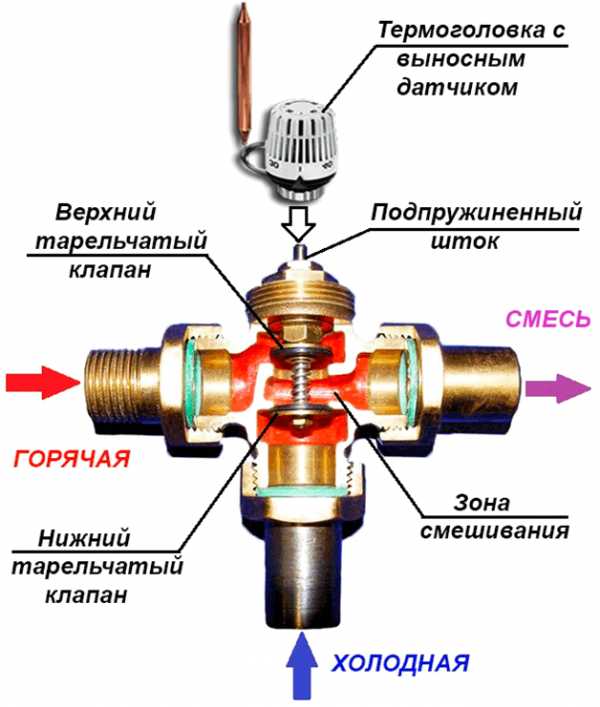

На рисунке-схеме подробно показан механизм в разрезе, где и как расположены его основные элементы.

Глядя на конструкцию приспособления не трубно понять принцип действия. Рассмотрим детальнее происходящие процессы.

В обычном режиме работы отопительной системы основные заслонки, расположенные линейно, находятся в открытом положении. Недостаточно горячая вода свободно проходит свободно из котла в отопительный контур.

Термостатическая головка, оснащенная датчиком с чувствительной к температуре жидкостью, находится в стандартном положении. При возникновении внештатной ситуации, к примеру: со стороны котла в систему начинает поступать теплоноситель, температура которого превышает заданные параметры. Срабатывает датчик контроля температуры, приводящий в движение шток. Действующий механизм перекрывает основной, прямоточный проход, открывая одновременно с этим проход со стороны, через который поступает холодная вода. В результате смешивания воды разной температуры наступает выравнивание температуры до установленной нормы. Теплоноситель, уже нормальной температуры покидает устройство через патрубок в систему отопления. Регулировка термостатической головки прибора определяется степенью нажатия сильфона с расширяющей жидкостью на шток. Соответственно определяет чувствительность приспособления.

Момент срабатывания устройства определяется регулировкой головки, настроенной на определенную температуру.

Для справки: В отопительный контур при срабатывании предохранительного клапана поступает теплоноситель необходимой температуры. Регулировкой степени нагрева котла занимаются уже другие приспособления, определяющие интенсивность сгорания топлива и качество тяги.

Если вода продолжает в результате предпринятых действий нагреваться, устройство перекрывает основной входящий поток, открывая доступ холодной воды из третьего патрубка. Шток в данном случае находится в крайнем нижнем положении. К основному потоку уже подмешивается вода из третьего патрубка. При изменении температуры теплоносителя в сторону снижения, шток под действием датчика снижает давление, открывая доступ горячей воде.

Для того, что бы добиться правильной работы всего механизма, необходимо точно соблюсти требования по его установке. Трехходовой клапан может устанавливаться в правостороннем или в левостороннем варианте, как на обратке, так и на подающем контуре. В процессе эксплуатации приспособление совершенно не требует обслуживания.

Монтаж предохранительного клапана своими руками

Установка предохранительного клапана является обязательной для предотвращения перегрева твердотопливного котла. Перед установкой необходимо разобраться со схемой нагревательного прибора и всей автономной системы отопления. Зная место расположения и назначение основных узлов отопительной системы, легче будет осуществить установку.

На заметку: основные узлы системы отопления расположены в непосредственной близости от отопительного агрегата. Трехходовой клапан обычно входит в так называемую группу безопасности.

В группу безопасности входят насос, обеспечивающий подачу обратки. Буферная емкость, благодаря которой вся система получает защиту от перегрева. Контрольные приборы, фиксирующие давление в нагревательном котле, аварийный клапан сброса давления и автоматический воздухоотводчик устанавливаются непосредственно на котел, на выходе, контролируя температуру нагрева теплоносителя.

Для большинства систем отопления характерным является установка теплового аккумулятора, обеспечивающего работой систему ГВС, и буферной емкости. Обвязка в этом случае выполняется следующим образом, который показан на рисунке выше.

После установки всех элементов группы безопасности, можно определяться с местом установки защитного приспособления.

Защитное устройство монтируется в строгом соответствии со схемой, в результате чего будет осуществляться подмес горячей воды из теплоаккумулятора с менее горячей водой из обратного контура. Получить представление о способе установки и работе защитного механизма, можно, посмотрев предлагаемое видео

Приспособление отлично зарекомендовало себя в тех случаях, когда речь идет об оборудовании в качестве основного способа обогрева жилых помещений, системы «теплый пол». Приспособление осуществляет регулировку подмеса горячей воды в отопительный контур теплого пола в случае его остывания. При монтаже теплого пола потребуется не одно, а несколько устройств, в соответствии с количеством нагревательных контуров. Рисунок-схема показывает, как выглядит блок подключения теплого пола к системе трубопровода.

На заметку: для обеспечения теплом большого жилого дома, где большой расход теплоносителя и горячей воды, система отопления и горячего водоснабжения подключается посредством использования гидрострелки. С ее помощью и благодаря распределительному коллектору каждый трубопровод имеет свою определенную температуру. Более высокая температура идет на бойлер косвенного нагрева, менее горячая вода идет в систему отопления, которая и обеспечивает защитными клапаном.

Простая и неприметная деталь играет важнейшую роль элемента безопасности всей отопительной системы, продлевая работоспособность нагревательного прибора.

znatoktepla.ru

Трехходовой и термостатический смесительный клапан для котла. Как подобрать трехходовой клапан для теплых полов и дровяного котла

Когда далеко или дорого подключиться к центральному отоплению, на помощь приходят твердотопливные котлы, которые обогреют и дом, и воду в доме. Само название говорит за себя – котлы, работающие на твердом топливе: уголь, дрова, кокс, древесные гранулы, опилки и так далее. Получается, что твердотопливные котлы — это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, независящую от газового обеспечения и электроэнергии отопительную систему. Во время процесса длительного горения твердого топлива в доме будет нужная температура. А чтобы не случилось перепадов, и температура всегда была под контролем, используют трехходовые клапаны.

Устройство для смешения или разделения теплоносителя

Клапаны делятся на два основных типа:

1. Смесительный.
2. Разделительный.

Каждое название говорит за себя. Термосмесительный или смесительный работает на смешивание горячей и холодной воды . Следовательно, подключается клапан к теплоносителю – котлу и к источнику холодного водоснабжения. Клапан полностью открыт. Без головки будет поступать от теплоносителя нагретая вода. Настроили на 60 градусов, тогда при достижении этой температуры, клапан надавит и уменьшит поток горячей воды, проток холодной воды увеличится, вода будет подмешиваться до нужной температуры.

Термосмесительные клапаны часто применяются для системы теплых полов, где нужная температура, как правило, не должна превышать 35-40 градусов. В смесительной системе при одном выходе – два входа.

Второй – разделительный, как правило, применяется для разделения потоков – на горячую и холодную воду . Получается, при одном входе – два выхода.

Клапаны для обвязки

По мнению специалистов, могут дать сбой лишь в том случае, когда происходят резкие перепады температуры. Они восприимчивы к таким изменениям, и система может дать сбой. Здесь главное правильно настроить оборудование, то есть произвести профессионально обвязку котла.

Сделать это можно как своими руками, так и с привлечением специалистов. Но желательно привлечение специалистов, так как если один из узлов соединений по схеме будет выполнен неверно, то ваш котел окажется под угрозой. В данном случае незаменимым окажется смесительный клапан, установленный в системе и выполняющий предохранительные функции.

В котлах твёрдотопливного отопления термосмесительные клапаны необходимы в . Это, как правило, обычный механический клапан (разный диаметр подключения, разные производители). Головка на смесительный клапан накручивается сверху с выносным датчиком (диапазон температур 20-60 градусов, может быть и больше). Внутри — обычный поршень распределяет водные потоки. Головка четко поддерживает температуру.

Как правило, на встроенной головке есть знаки («+» и -) – для горячего или холодного водоснабжения (часто для системы теплого пола). Бывают случаи, что внутренний поршень иногда зависает из-за некачественной жидкости, поэтому качество теплоносителя должно быть под контролем.

Метод работы клапана

Любой трехходовый клапан твердотопливного котла работает по принципу – два входа, перемешивание, один выход теплоносителя. Распределительные потоки регулируются при помощи приводов, которые делятся на:

1. Термостатический – работает за счет расширения теплового элемента. В связи с этим происходит нажим на шток клапана, и вода перемешивается.
2. Электрический – действует от блока питания через дистанционное управление.
3. Клапан с головкой и капиллярной трубкой.

Основная задача термостатического трехходового клапана – не дать попасть в котел холодной воде. Если такое произойдет, то в лучшем случае на стенках рубашки появится накипь и налет, которые будут мешать нормальному термостатическому процессу, в плохом варианте – аварийная ситуация всей системы теплоснабжения. А заставляет курсировать горячую воду по кругу, и когда она нагреется до нужной температуры, смесительный клапан будет подмешивать в нее холодную воду. Таким образом

весь обогревательный узел будет застрахован от перегрева .

Установка клапана своими руками

В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.

1. Устанавливаем насос на обратке . Если он будет стоять на подаче из котла, то быстро испортится.
2. Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
3. В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава , так как температура воды может нагреваться до 100-105 градусов Цельсия.
4. Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
6. Установка и подключение по схеме теплового аккумулятора.
7. После него – подключение трехходового смесительного клапана строго в соответствии со схемой , именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.

Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

Так выглядит смешивание потоков внутри изделия

Примечание. Циркуляционный насос отопления всегда устанавливается именно со стороны открытого выхода, иначе схема будет функционировать некорректно, о чем мы писали ранее .

По способу приготовления теплоносителя нужной тем

bulding.ru

для твердого котла, принцип работы, для твердотопливного в системе отопления

Трехходовой смесительный клапан необходим для отопительных системОтопительные системы потребляют достаточно много энергии, поэтому каждому владельцу такого устройства хочется, чтобы весь его потенциал использовался по-максимуму. Однако у большинства отопительных систем, особенно если они имеют большую протяженность, есть один существенный недостаток – это неравномерное распределение тепла. Это происходит потому, что по пути через трубопровод вода остывает. Чтобы это не происходило, придумали сложную систему распределения потока теплоносителя, и главным элементом в этой системе является трехходовой смесительный клапан.

Принцип работы трехходового смесительного клапана

Трехсмесительный клапан просто необходим для отопительных систем, которые имеют достаточно большую протяженность. Он отвечает за функции смесителя, который позволяет регулировать потоки и температуру воды. Именно благодаря этому устройству воздух во всех помещениях разогревается одновременно.

Подобный клапан универсален. Он подходит для всех типов газовых и твердотопливных котлов. Отличается такое устройство лишь по размерам и дизайну.

Трехходовой клапан для твердотопливного котла может быть сделан из бронзы или нержавеющего металла. Также встречаются полимерные модели, но их не так любит простой обыватель.

По конструкции такой клапан достаточно прост. Он имеет три отверстия, одно из них входное, а два других предназначены для выхода. Внутри находится регулирующий сектор, направляющий водяные потоки в нужное русло. Принцип работы у этой конструкции очень прост. С ним может разобраться даже ребенок.

Принцип работы трехходового клапана

Принцип работы термосмесителя трехходового:

1. Холодная вода идет к радиаторам, когда клапан термосмесителя закрыт;
2. Если клапан устройства полностью открыт, то к батареям течет горячая жидкость;
3. Когда кран открыт лишь на половину, течет смешанная теплая вода.

Термосмесительный клапан в системе отопления играет очень важную роль. Именно благодаря нему, температура радиаторов остается одинаковой во всех комнатах.

Виды трехходовых смесительных клапанов

Смесительные клапаны, как вы уже поняли, состоят из трех выводов и штока, также имеется привод. Такая конструкция очень проста, а благодаря этому надежна.

Очень качественные смесители и трубы предлагает фирма ИКМА. Вы будете приятно удивлены отличным качеством, при весьма демократичных ценах.

Устройство смесительного клапана не включает в себя много элементов, однако делится на несколько видов. Если говорить конкретно о смесительных клапанах, то они делятся по типу приводов.

Виды трехходовых смесительных клапанов:

• Электрический;
• Ручной;
• Гидравлический;
• Ручной.

Клапан с электрическим приводом – это самый современный и точный вариант подобного устройства. На данный момент он, хоть и стоит дороже остальных видов клапанов, но пользуется наибольшей популярностью. Интересно, что и электрический клапан делится на разновидности.

Трехходовой смесительный клапан бывает нескольких видов

Виды трехходового смесительного клапана:

1. Термостатический электропривод. Он наиболее часто используется в клапанах бытовых отопительных приборов, например таких, как котел.
2. Термостатическая головка, которая снабжена выносным датчиком температуры. Такие приводы устанавливаются в систему отопления по заказам клиентов. Чаще всего их используют для системы теплый пол.
3. Электропривод, которым управляет контролер с датчиком температуры. Этот вид приводов пользуется наибольшей популярностью, так как считается, что он самый надежный.
4. Сервоприводы похожи на приводы с контроллером, но устроены проще. В отличие от последних, они на прямую управляют клапаном.

Электроприводы – это наиболее современный и удобный вариант. Однако самым надежным считается ручной привод, он переключается поворотом ручки.

Использование трехходового смесительного клапана для твердотопливного котла

Трехходовой клапан смесительный позволяет сделать одинаковой температуру в помещениях с разным уровнем теплоизоляции. Благодаря этому во всех комнатах вашего дома будет одинаково комфортно находиться. Более того, этот факт позволит вам сэкономить на оплате коммунальных услуг.

Благодаря возможности терморегулировки теплоносителя в отопительной системе вы сможете существенно сэкономить на потреблении топлива. Также правильно выставленная температура воды поможет сделать помещения максимально комфортными.

Трехходовой смесительный клапан не помешает ни когда. Однако есть случаи, когда использования этого элемента действительно необходимо.

Трехходовой клапан смесительный позволяет сделать одинаковой температуру в помещениях с разным уровнем теплоизоляции

Где нужно использовать смесительный клапан трехходовой:

1. В твердотопливном котле. Такое устройство помогает защитить котел от воздействия конденсата, и поломок после неожиданного отключения электроэнергии.
2. В теплых полах. Здесь данное устройство необходимо для того, чтобы система могла нормально функционировать. Это объясняется тем фактом, что температура теплоносителя в теплом поле не должна превышать 45 градусов, смесительный трехходовой клапан отлично справляется с обеспечением этого условия.
3. Если система отопления растянута на большую площадь, трехходовой смесительный клапан просто необходим. Ведь именно он обеспечивает поддержание оптимальной температуры во всех частях системы.

Для каждого отдельного случая, подбирается отдельная система установки трехходового смесительного клапана. Поэтому, прежде чем приступать к внедрению этого устройства в отопительную систему, сначала определитесь, какой вариант подключения для вас будет наиболее подходящим.

Как выбрать смесительный клапан для твердотопливного котла

Очень важно выбрать качественный и подходящий к вашей системе отопления по своим параметрам смесительный клапан. Для этого, вам необходимо ознакомиться с характеристиками и измерить диаметр труб вашей отопительной системы.

Один из способов оценки смесительного клапана – это оценка эго веса. Для этого возьмите его в руки и оцените, насколько он тяжелый. Чем тяжелее прибор, тем из более качественных материалов он сделан.

Чтобы купить хороший смесительный клапан, нужно знать несколько параметров его выбора. Давайте посмотрим, какие.

Выбирая трехходовой смесительный клапан, следует обращать внимание на его технические характеристики

На что нужно обращать внимание, выбирая смесительный трехходовой клапан:

1. Попросите продавца предоставить документацию на понравившееся вам устройство. К устройству должны прилагаться: сертификаты качества, инструкция и описание на русском языке, а также советы по установке прибора в отопительную систему.
2. Обратите внимание на то, из какого материала сделан смеситель. Лучше всего для регулировки температуры подходят бронза и латунь. Эти материалы способны выдерживать резкие перепады температур, а также меньше всего расположены к коррозии.
3. Также важно выбрать устройство, которое будет подходить к диаметру ваших труб, а также иметь соответствующую резьбу. Если вы не смогли найти идеальное оборудование, то купите дополнительно переходник.

Эти простые советы помогут вам выбрать качественный и подходящий вам трехходовой смесительный клапан. Также, вы должны понимать, что лучшее устройство будет у фирмы, пользующейся хорошей репутацией.

Как установить смесительный клапан для отопления своими руками

Существуют разные схемы подключения трехходового смесительного клапана, в зависимости от того, для какой системы он используется. Их не сложно посмотреть на картинках. Если вы имеете опыт в чтении схем, то для вас не будет ни каких трудностей произвести подключение клапана по одной из них. Чтобы облегчить вашу задачу, мы дадим вам несколько советов по подключению клапана.

Советы по установке клапана:

1. Устанавливать клапан нужно перед циркулярным насосом первого корпуса. При этом нужно, чтобы стрелка на корпусе клапана смотрела в ту же сторону, что и направление циркуляции жидкости в контуре.
2. Старайтесь, чтобы во время сварочных работ, окалина не попала в корпус клапана.
3. Желательно перед клапаном установить водоочистительный фильтр. В этом случае устройство прослужит вам дольше.

Эти маленькие советы, помогут вам установить клапан более качественно, и при этом продлить его срок службы. Однако важнее правильно понять схему подключения.

Как работает трехходовой смесительный клапан (видео)

Трехходовой смесительный клапан не является необходимым элементом в системе отопления. Однако он поможет сделать температуру в помещениях более комфортной и существенно сэкономить на электроэнергии.

Добавить комментарий

teploclass.ru

Трёхходовой клапан для котла твердотопливного и газового

Трехходовой клапан — это устройство, которое имеет одинаковую конструкцию и принцип действия независимо от вида котла, для которого он используется. Его схема работы проста: он смешивает горячую и холодную воду до установленной пользователем температуры.

Будь то трёхходовой клапан для твёрдотопливного котла или газового, он используется для поддержания стабильной температуры и подключения нескольких контуров к устройству отопления одновременно. Ведь это не единичный случай в эксплуатации котлов, когда из-за перегрева происходит закипание теплоносителя.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Трёхходовой клапан котла Baxi

Функции и виды

Трёхходовой термостатический клапан нужен для того, чтобы:

• Одновременно подключить несколько водяных контуров и в то же время установить постоянный равномерный нагрев. Клапан применяют для подключения системы «тёплый пол», а также, если есть необходимость в отоплении нескольких зданий, стоящих отдельно, одновременно.
• Чтобы из-за разницы температурного нагрева воды на подаче, а также обработке системы отопления не произошло несчастных случаев и поломки котла. Особое внимание стоит уделить теплообменникам из чугуна, так как они наиболее чувствительны к изменениям.

3х ходовой клапан для котла по принципу действия делят на несколько видов. Их название говорит о назначении:

1. Разделительный клапан.
2. Переключающий клапан.
3. Смесительный клапан.

Кроме всего существуют механические модели и на автоматике (в автоматических устройствах мембрана движется самостоятельно, а в механических — регулируется вручную, поэтому на каждой входящей трубе есть термометр для слежения за температурой).

Как выглядит внешне каждый из видов узнать не составит труда, ведь на самом изделии в виде схемы изображён принцип его действия. Разделительный клапан разделяет, переключающий по разным контурам переключает воду, а смесительный смешивает пару потоков теплоносителя с разной температурой.

Трёхходовой термостатический клапан

При помощи разъединения или перемешивания делают нужную оптимальную температуру носителя тепла. Переключение применяется же в газовых отопительных котлах с двумя контурами, когда тёплую воду нужно по очереди пускать в разные теплообменники.

Устройство трёхходового клапана

Любой клапан имеет три отверстия: два входящих и одно выходящее. Внутри располагается специальный привод, регулирующий поступающие потоки.

Устройство и принцип работы трёхходового клапана

Проходы между тремя камерами, которые устроены способом литья внутри латунного корпуса с тройным патрубком, заграждаются клапанами тарельчатыми. Последние устроены на одной плоскости – штоке, который выходит из корпуса с четвёртой стороны.

Трёхходовой смесительный клапан для котла функционирует так, что при нажатии на шток откроется путь для одного потока и равномерно для другого закроется. По окончании всего в смесительной камере клапана получится вода требуемого нагрева. Через третью трубу вода удаляется из латунного корпуса.

С помощью термоголовки с выносным температурным датчиком происходит степень нажатия на шток и управление.

В разделительном клапане всё происходит таким же образом, только вот при нажатии на шток поток разветвляется на два, а в элементе переключения электропривод изменяет путь движения.

Корректировка трёхходового клапана термостатической головкой с регулятором является довольно распространённым способом, так как она вполне точная и лёгкая и, ко всему, не задействует электричества.

Обзор производителей

3х ходовые клапаны для котла производят несколько отечественных и зарубежных компаний.

Самые востребованные модели клапанов описаны в таблице.

Производитель	Характеристика
ESBE (Швеция)	Этот производитель поставляет продукцию практически по всему миру. Основное внимание уделяет автоматизации управления и энергосберегающим технологиям. Компания даёт гарантию качества, надёжности и экономичности. Модельный ряд представлен распределительными и термосмесительными клапанами, с выносными и встроенными датчиками.
Watts (США)	Производитель владеет тремя крупными подразделениями. В Германии в соответствии со всеми нормами его регулирующая и запорная арматура изготавливается. Отличием этой компании является то, что в модельном ряду у неё наличествуют серии клапанов специально для подключения и монтажа тёплых полов и радиаторов. Кроме всего у этого производителя можно приобрести все необходимые остальные устройства и комплектующие: сервоприводы, датчики и прочее.
Caleffi (Италия)	Этот производитель выпускает данную арматуру для следующих концернов: Viessmann, Buderus, Vaillant, Grundfos. Кроме регулирующих и запорных клапанов, он уделяет внимание клапанам и водораспределительным узлам для тёплых полов. В ассортименте есть смесительный узел со всем необходимым. Продукция компании предназначена для промышленных и бытовых объектов. Её термостатические клапаны созданы учётом работы котлов на твёрдом топливе.
Valtec (Россия-Италия)	Компания вышла на рынок в 2002 году с запорной и регулирующей арматурой для систем отопления, и водоснабжения. Востребованность продукции этого производителя обусловлена оптимальным соотношением цены и качества. Ко всему покупателю предоставляется на оборудование гарантия 10 лет и обязательное страхование.
Herz (Австрия)	Это компания-ветеран, существующая на рынке с 1896 года и выпускающая сантехническую арматуру в Европе. Производитель имеет свои запатентованные технологии, отражающиеся во внешнем виде выпускаемых устройств, их экономичности, качестве и длительной эксплуатации. Особое внимание компания уделяет технологиям энергосбережения. Еще одним преимуществом ее является выпуск под маркой «DE LUXE» арматуры с красивым внешним видом.
Danfoss (Дания)	Изначально эта компания была создана как малый семейный бизнес в 1933 году, однако позже обрела свою популярность, и сейчас штат её сотрудников насчитывает около 24 000 человек, а продукция поставляется в более чем 100 стран мира. Компания производит арматуру для промышленных и бытовых систем отопления. В модельном ряду можно увидеть термостатические клапаны с электронной и механической настройкой, а также термодатчики и сервоприводы.
Systemair (Норвегия)	Активы этой компании стабильно увеличиваются с 1974 года. Уже в 2000 году её продукция вошла на отечественный рынок. Цеха по производству находятся в Турции, Литве, России с 2011 года. Вся продукция имеет сертификат качества.
Barberi (Италия)	Компания характеризуется как надёжная и стабильная. Её смесительные узлы со встроенными термочувствительными элементами пользуются популярностью. Механические термосмесительные клапана производятся для закрытых и открытых систем отопления. Имеет специальную серию для подключения системы «тёплый пол» под названием «L-comfort».

Трёхходовой смесительный клапан для котла – это полезная и нужная вещь в отопительной системе дома, которая даёт возможность эффективнее расходовать нагреваемый теплоноситель, и в то же время экономить. Будь то трёхходовой термостатический клапан для твёрдотопливного котла или газового, он выступает как элемент защиты и тем самым продлевает срок службы агрегата. Однако, чтобы правильно установить клапан, лучше получить консультацию специалиста.

teplofan.ru

Трехходовой и смесительный клапан для твердотопливного котла

Твердотопливные котлы – это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, независящую от газового обеспечения и электроэнергии отопительную систему. Во время длительного горения твердого топлива в доме будет нужная температура. Чтобы не случилось перепадов, и температура всегда была под контролем, используют трехходовые клапаны.

Устройство для смешения или разделения теплоносителя

Клапаны делятся на два основных типа:

Термосмесительный или смесительный работает на смешивание горячей и холодной воды. Подключается клапан к теплоносителю и к источнику холодного водоснабжения. Клапан полностью открыт. Без головки будет поступать от теплоносителя нагретая жидкость. Настроили на 60 градусов, тогда при достижении этой температуры, клапан надавит и уменьшит поток горячей воды, поток холодной увеличится, вода будет подмешиваться до нужной температуры.

Разделительный применяется для разделения потоков на горячую и холодную воду. При одном входе два выхода.

Котлы длительного горения твердого топлива могут дать сбой лишь в том случае, когда происходят резкие перепады температуры. Нужно правильно провести обвязку устройства.

Сделать это можно самостоятельно и с привлечением специалистов.

В устройствах твёрдотопливного отопления термосмесительные клапаны необходимы в обвязке воздухонагревателя. Это обычный механический клапан (разный диаметр подключения, разные производители). Головка на смесительный клапан накручивается сверху с выносным датчиком (диапазон температур 20-60 градусов). Внутри – обычный поршень распределяет водные потоки. Головка четко поддерживает температуру.

Любой трехходовый клапан твердотопливного котла работает по принципу – два входа, перемешивание, один выход теплоносителя. Распределительные потоки регулируются при помощи приводов, которые делятся на:

1. Термостатический – работает за счет расширения теплового элемента. Происходит нажим на шток клапана, и вода перемешивается.
2. Электрический – действует от блока питания через дистанционное управление.
3. Клапан с головкой и капиллярной трубкой.

Основная задача термостатического трехходового клапана – не дать попасть в котел холодной жидкости. Если такое произойдет, то в лучшем случае на стенках рубашки появится накипь и налет, которые будут мешать нормальному термостатическому процессу, в худшем – аварийная ситуация всей системы теплоснабжения. Термостатический клапан заставляет курсировать горячую воду по кругу, и когда она нагреется до нужной температуры, смесительный клапан будет подмешивать в нее холодную. Таким образом весь обогревательный узел будет застрахован от перегрева.

В установке трехходового термосмесительного клапана надо учитывать схему устройства и теплообеспечения в доме, четко выполнять все инструкции и пункты подключения. Нужно внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около котла для телообеспечения дома.

1. Устанавливаем насос на обратке. Если он будет стоять на подаче из котла, то быстро испортится.
2. Необходимо подключение буферного бака, который можно сделать самостоятельно, он предохранит весь узел подключения воды от перегрева.
3. В системе естественной циркуляции теплоносителя труба подачи холодной жидкости подключается к входному патрубку устройства (обычно внизу). Труба горячей воды – к котлу сверху. Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава, так как температура жидкости может нагреваться до 100-105 градусов Цельсия.
4. Подключение расширительного бака (или на обратке, или на выходе) служит своеобразным предохранителем и буфером в узле.
5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в устройстве; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель.
6. Установка и подключение по схеме теплового аккумулятора.
7. Подключение трехходового смесительного клапана строго в соответствии со схемой, именно он будет перемешивать горячую жидкость из теплоаккумулятора с холодной из обратки.

vizada.ru
