Термостат для масляного обогревателя — Отопление

1. Сколько функций у масляных радиаторов?

У классических устройств существует функция обогрева, а модернизированные модели оснащаются функцией вентиляции и способны заменить сушилку. Оборудование, оснащенное встроенным вентилятором, улучшит теплообмен и будет равномерно распределять тепло. Отдельные модели масляных радиаторов могут укомплектовываться функциями защиты от перегрева и увлажнения. Соответствующие индикаторы имеются на дисплее. Выпускаются модели, оборудованные функцией галогенового  обогрева. Основным элементом дополнительного обогревателя является галогеновая лампа, которая, излучая (в основном) в ИК диапазоне, дает возможность моментально нагревать близлежащие  участки и предметы.

2. Предназначение количества секций

Масляный обогреватель — это батарея на колесиках, обладающая ребристым корпусом. В работе обогревателя его секции и ребра играют большую роль. Интенсивность теплообмена зависит от количества секций.
обы масло могло давать больше тепла в помещение, оно должно больше циркулировать. А интенсивность циркуляции зависит от количества секций. Среднесекционные модели оснащаются пятью (семью) секциями, а многосекционные изделия оборудуются девятью (одиннадцатью) секциями. Но многое зависит и от формы секций. Поэтому возможно и такое: у одного радиатора меньше секций, но у него теплообмен более высокий, чем у оборудования с большим количеством секций. Первый обогреватель обладает усложненной и особо изогнутой секцией, имеющей  большую поверхность, которая увеличивает теплообмен.

3. Как функционируют масляные агрегаты?

Обогреватели, заполненные маслом, являются бюджетными передвижными аппаратами, которые способны раздавать тепло в любых направлениях. Они:

  • Надежны в использовании,
  • Комфортны при эксплуатации,
  • Не сжигают пыль и кислород.

Агрегат оснащен электронагревательным элементом и внутри его имеется минеральное масло. В подключенном к сети аппарате начинается разогрев масла. Длится данная процедура около 20 минут. Но длительный разогрев компенсируется высокой теплоотдачей. Температура регулируется при помощи специальных кнопок. Некоторые модели масляных нагревателей оборудуются электронным дисплеем, где высвечиваются индикаторы режимов.

4. Какова продолжительность работы устройства?

Производители указывают длительный срок, достигающий нескольких суток. Современные модели масляных радиаторов оборудуются термостатами, которые при достижении нужной температуры отключают оборудование. Когда воздух в помещении остывает, они вновь автоматически запускают устройство. Если вам нужен радиатор для длительного использования в течение суток, мы можем предложить обогреватель ENGY EN-1811, оснащенный датчиком защиты от перегрева. При необходимости датчик посылает сигнал, отключающий устройство.

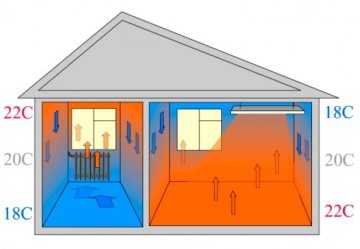

5. Что означает выражение «каминный эффект»?

Тепло от радиатора распространяется в помещение естественной конвекцией, напоминая нагрев помещения каминами и печами. Это получается благодаря специальной конструкции корпуса масляного радиатора. Корпус обладает маленькими отверстиями, сквозь которые в помещение выходит теплый «поток» (подобие тяги). Поэтому воздух нагревается равномерно, что максимально комфортно для человека.

6. Может ли взорваться масляный радиатор?

Оборудования старого образца действительно взрывались в результате падения или перегрева. С современными моделями это невозможно, потому что они надежно защищены различными функциями. Если радиатор начинает принимать близкое к горизонтальному положение, датчик падения сразу отключит оборудование. Если температура нагрева внутри устройства намного превышает допустимый предел, датчик прекратит работу техники. Некоторые модели обогревателей обладают повышенной герметичностью стенок и дополнительно защищаются от перепадов давления, что гарантирует полную безопасность устройств.

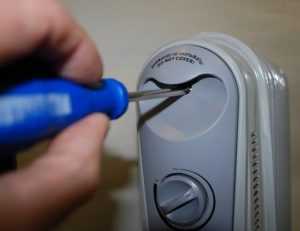

7. Как настроить термостат?

Настройка выполняется при первом запуске оборудования. Оно включается на полную мощность. Ждем достижения комфортной температуры и начинаем поворачивать ручку регулировки против часовой стрелки до щелчка. Щелчок означает, что в память термостата нужная температура записалась.    Теперь аппарат будет отключаться, когда воздух в помещении достигнет заданной температуры и будет включаться, когда комната остынет. Все процедуры происходят в авторежиме.

8. Расскажите о функциях, отключающих масляный радиатор?

Имеются два разных датчика, которые отключают оборудование. Первый — это датчик перегрева, который срабатывает, когда внутри устройства температура намного превышает допустимую норму (аппарат могут накрыть). Второй — это датчик опрокидывания. Если агрегат уронили (наклонили), то он прерывает функционирование техники. В магазине «Тепловент» такими датчиками оснащена модель ENGY EN-1111.

9. Аппарат не греет, хотя все подключил

Если вы правильно подсоединили оборудование к электросети, причина кроется в настройках термостата. Возможно, на радиаторе установлена температура нагрева, которая на данный момент меньше, чем в комнате. Для изменения данной величины надо повернуть регулятор. Обогреватель должен начать функционировать. Если нет, обращайтесь в сервисный центр.

10. Чем отличаются приборы с электронным управлением от аппаратов с механическим управлением?

Основное отличие — точность регулировки температуры. При электронном управлении достигается точность до 1,5 градусов, а при механическом — 5 градусов. Экономится электроэнергия (не будет лишнего нагрева), а для пользователя создается максимально комфортная атмосфера. Нужные параметры на подобных радиаторах устанавливаются при помощи кнопок, а настройки отображаются на дисплее, что облегчает управление устройством.

11. Что посоветуете купить, тепловые вентиляторы или масляные радиаторы?

Если собираетесь использовать оборудование длительное время, рекомендуем приобрести масляные радиаторы. Устройства не будут издавать шум, равномерно прогревая помещение. Но на разогрев масла уйдет примерно 20 минут. Тепловентиляторы быстрее нагревают воздух в помещении, но они будут шуметь при работе. Это создаст дискомфорт пользователю, если данное оборудование будет постоянно работать.

Можете выбрать что-то одно. Но золотой серединой являются масляные радиаторы, оборудованные встроенным тепловентилятором. Их советуем использовать в загородном доме, который вы посещаете на выходные. Для быстрого обогрева помещения оборудование надо включить в режиме обогрева с вентиляцией. Когда оно максимально прогреется, вентилятор отключается, а техника продолжит функционировать бесшумно, поддерживая установленную температуру.

www.teplo-vent.com

Устройство масляного обогревателя


Температурные режимы и бак масляного обогревателя

Принцип работы масляного обогревателя заключается в передаче энергии небольшого по площади, размерам ТЭНа масло, затем через него к поверхности стального бака. Величина потери тепла зависит от разницы температур по обе стороны плоскости, площади. Первый параметр невыгодно увеличивать — сгорит спираль. Если заняться увеличением площади — добьемся нужного результата. Расчет такой, чтобы о поверхность бака нельзя было обжечься, но перепад температур с комнатой должен быть значителен для теплообмена.

Нормальные условия: в комнате 20 градусов по Цельсию. Граждане доводят температуру до 35, даже выше — не полезно для здоровья. Производители выбрали меньшее из зол – поверхность масляного обогревателя нагревается до 70 ºС.

Разобрали масляный обогреватель для определения режимов:

  1. Аварийный термостат KSD 301 с температурой срабатывания 80 градусов Цельсия.
  2. Термопредохранитель левой марки, настроенный на 142 градуса по Фаренгейту (61,5 градус Цельсия).

Первый стоял чувствительной площадкой на канале ближайшей к электронному блоку секции радиатора. Масло находится в гармошке, составленной из секций. Они привальцованы друг к другу, швы прихвачены снаружи точечной сваркой (черточки в реальности). Гармошка-радиатор неразборная, стоит на платформе с колесиками: притянута двумя проволочными скобами из стали. С одного бока гармошка в виде радиатора отопления, с другого прислонилась крышка блока электроники (громкое название для пары-тройки резисторов).

Каждая секция плоская. Прорезаны верхний, нижний канал. По вертикали соединены прожилками: сквозь сочится небольшое количество масла. В нижнем канале, основанием к электронному блоку находится ТЭН. Отличие: в водонагревателе отсутствует термостат. Зато к основанию прикручен термопредохранитель. Низкая температура — 61,5 градус (хотя элемент не касается рабочей части ТЭНа). Термопредохранитель обернут резиновой прокладкой, дополнительно защищен жаропрочной тканью: при кипении масла температура будет невысокая.

Важно! При температуре 63 градуса проводится пастеризация. Лимит выбран для выжигания обогревателем бактерий.

Термостат с фиксированной температурой срабатывания на 80 градусов Цельсия металлическим боком прислонился (на двух винтах) к центральной вертикальной прожилке первой секции. Как ни выставляй режимы верхним термостатом, ни нажимай кнопки питания секций ТЭНа, лимит не будет превышен.

Миф о горячей поверхности масляных обогревателей лишен правды. Максимум – 80 градусов Цельсия. Потом происходит аварийное отключение с гистерезисом (обратное включение при 65 градусах Цельсия).

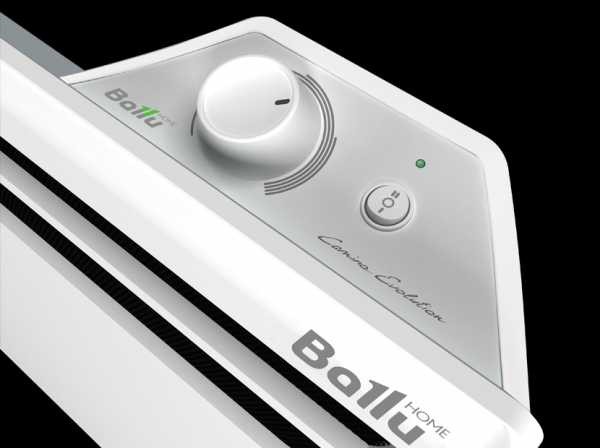

Управление температурой масляного обогревателя

Начали с аварийных режимов неспроста. При ремонте протечек, выборе холодной сварки нужно знать температурный режим (условия эксплуатации клееного соединения). Перейдем к основным характеристикам масляного обогревателя. ТЭН состоит из двух неравнозначных ветвей: включаются вместе либо порознь. Обеспечит три температурных режима работы, различающихся теплоотдачей. Переключение обеспечивается двумя кнопками, расположенными в верхней части электронного блока масляного обогревателя.

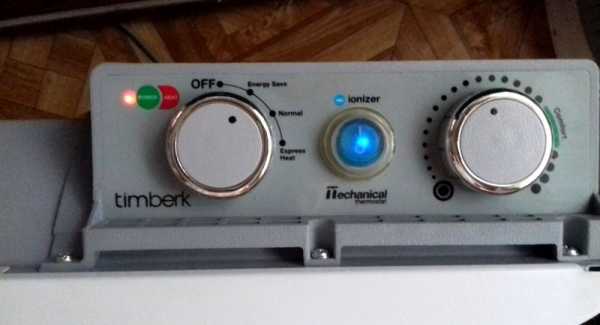

Под панелью управления стоит термостат. Не контролирует аварийный режим — представлен настраиваемой биметаллической пластиной, задающей комнатную температуру для нагрева ТЭНом. Температура срабатывания не велика, как у аварийного — 40 – 60 градусов Цельсия, даже ниже. За счет вращения винта, изменяющего натяг пластины, температура срабатывания меняется в нужную сторону:

  • Нажимая кнопки, изменяем скорость прогрева масла, обогревателя, помещения.
  • Подкручивая термостат, добиваемся отключения прибора в нужный момент.

Избегайте постоянных щелчков прибора на ночь — включайте минимальный режим. Днем пользуйтесь прибором на всю катушку для быстрого получения тепла.

Что ломается в масляном обогревателе

Бак заполняется жаростойким маслом на 85 – 90 процентов. Воздушная прослойка оставляется для компенсации теплового расширения масла — выбрана соответствующая конфигурация корпуса гармошкой. При заправке выбирайте трансформаторное масло — нельзя смешивать сорта. Теперь знаем возможные элементы поломки – приступаем к ремонту.

Знакома ситуация прохудившегося бака: работал-работал — потек. Утром масло на полу, бак пустой, прибор отключился, термопредохранитель сгорел. Стоит воспользоваться холодной сваркой. FastFix для металла держит температуры от минусовых до +120 градусов Цельсия. Выносите на мороз с аккуратностью залатанный, дома можете использовать. FastFix для металла содержит магнитные железные опилки — самый быстрозастывающий материал из линейки. У мастера будет три минуты — через час материал засохнет.

FastFix держит температуру, продается в виде карандаша: полимеризующийся состав класса эпоксидных клеев. Внешняя оболочка из смолы защищает внутренний затвердитель. Отрежьте состав карандаша в нужном количестве, разомните мокрыми руками, нанесите по месту. После затвердевания результат подравняйте наждаком, болгаркой, лучше — мокрым ножом до полного застывания. Мест пробоя много — не забудьте надеть перчатки из резины. Перед использованием намочите, одетые на руки.

Место пробоя перед наложением заплаты следует очистить от краски, ржавчины, масла. Отшлифовать мелким наждаком для плотного сцепления. Если отверстие на канале секции, стремитесь оставить небольшой простор для тока масла. По утверждению производителя заплаты держат давление (для мастера важно), либо уточните у производителя. Марок жидкой краски много, подбирайте самостоятельно. FastFix, не требующий разведения, размазывания на пластике лопаткой — годным выбором.

Иногда встает нужда самостоятельно отремонтировать масляный обогреватель с сгоревшим ТЭНом. Идентификация поломки: прозвоните обе ветви с выключенными переключателями, вилка из розетки выдернута. Если сопротивление десятки Ом — целостность жилы в порядке. Короткое замыкание либо разрыв указывают: поломка здесь. ТЭН завальцован внутрь — придется вытянуть. Новый должен быть подобием предыдущего. Трубка используется стальная, не медная, чтобы избежать электрохимической коррозии.

Перед демонтажем переверните масляный обогреватель на бок: отверстие должно быть выше для сохранения масла. При замене пользуйтесь холодной сваркой по месту. До монтажа проверьте сопротивление изоляции ТЭНа. Не менее 20 МОм цифра (по правилам измеряют формирователем напряжения 500 В). Один контакт тестера подключается на спираль, второй на корпус. Операция проделывается два раза, по одному на ветвь.

Разобрались в ремонте не включаемого масляного обогревателя. В отсутствие напряжения на ТЭНе виноваты:

  1. Аварийный либо рабочий термостаты.
  2. Термопредохранитель.
  3. Выключатель.

В последнем случае напряжения не будет на единственной ветви ТЭНа. Постоянные щелчки при работе издает рабочий термостат на биметаллической пластине с подстраиваемым винтом. Если масляный обогреватель работает до аварийного выключения — пробуйте искать отсюда.

vashtehnik.ru

Основные поломки масляных радиаторов

Любой ремонт начинается с диагностики. Важно правильно определить причину выхода из строя и вычислить неисправную деталь.

  1. Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
  2. Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
  3. Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
  4. Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
  5. Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.

Устранение неисправностей своими руками

Масляный радиатор представляет собой неразборную конструкцию, поэтому нельзя нарушать герметичный корпус прибора, пытаясь заменить неисправный ТЭН. Самостоятельный ремонт масляного обогревателя возможен только на уровне шнура, вилки и блока управления. К радости домашних мастеров наиболее частые поломки случаются именно в этих местах. Чтобы не запутаться в запчастях, рекомендуется группировать все крепежи и детали и делать пошаговые фото во время работы – так будет легче собрать устройство в обратном порядке.

Обогреватель не включается: порядок действий

В первую очередь шнур осматривают и тщательно прощупывают, пытаясь обнаружить заломы. Если шнур долго находился в изогнутом состоянии, вероятнее всего именно в этом участке образовался дефект. Вилку, если позволяет ее конструкция, разбирают и проверяют целостность контактов. Чаще всего проблема скрывается в точке соединения штырей вилки с концами токоведущих жил шнура.

Если на шнуре и вилке нет видимых признаков выхода из строя, следует воспользоваться специальным прибором – омметром и «прозвонить» кабель. Также необходимо провести ревизию соединения электрического провода с клеммами блока питания и проверить состояние блока, предварительно сняв декоративную крышку передней панели. Обнаруженный нагар удаляют, тщательно зачищая элементы. Ослабевшие крепежи аккуратно подтягивают, восстанавливая контакты. Если в запасе есть новый электрошнур с розеткой, можно заметить им состарившийся кабель.

Чтобы не разбирать блок питания во второй раз, рекомендуется сразу же осмотреть терморегулятор. Для получения доступа к этому модулю необходимо слегка приподнять якорь устройства и осмотреть контакты. Потемнение свидетельствует о том, что в электроприборе было короткое замыкание. Его последствия несложно устранить, зачистив электрические контакты наждачной бумагой и обработав спиртом. Мелкий мусор, образовавшийся в процессе чистки, удаляют из блока пылесосом.

Замене также подлежат поврежденные шины – новые заготовки несложно вырезать из листа латуни такой же толщины, воспользовавшись старыми деталями в качестве шаблона. Отверстия для крепежей просверливают дрелью. В регуляторе температуры имеются биметаллические пластины, которые в случае обнаружения поломки, нужно заменить. Чтобы извлечь пластину, разбирают терморегулятор, аккуратно и последовательно откручивая все гайки.

Радиатор чрезмерно нагревается или плохо греет

У этих полярных проблем один корень – неисправность терморегулятора. Для поиска причины важный модуль разбирают и внимательно осматривают. Надежнее всего – заменить эту деталь, поискав в продаже запчасти для масляных обогревателей. Сбитые настройки можно попробовать отрегулировать самостоятельно, установив ход якоря в пределах 1,5-2,5 мм. В идеале он должен скачкообразно двигаться от магнита к упору.

Завершив ремонт, устройство собирают и включают в сеть. Отсутствие ожидаемого результата – повод обратиться к специалисту или красноречивый намек на то, что пора приобрести новый электрообогреватель. Заниматься в домашних условиях заменой ТЭНа, а также сваркой и пайкой поврежденного корпуса настоятельно не рекомендуется.

teploguru.ru

Масляные радиаторы пользуются большим спросом, поэтому встретить их можно практически в каждом доме. И это неудивительно, ведь масляный обогреватель — компактный и очень удобный в использовании.

Однако несмотря на все его преимущества, есть в функционировании масляного радиатора один явный недостаток: высокие энергозатраты. Для того, чтобы электрической энергии потреблялось меньше, предназначен терморегулятор. Он осуществляет контроль за работой обогревателя, выключая нагретый до нужной температуры и включая, когда он остыл.

Терморегулятор предназначен для автоматической регулировки температуры. Обогреватель без термостата неудобен в использовании, т.к. включение и выключение устройства, в зависимости от температуры в помещении, придется осуществлять вручную. Если вы хотите, чтобы помещение прогрелось за время вашего отсутствия, то ручным способом этого сделать не удастся. Тем более, что обогреватели, не оборудованные терморегуляторами, пожароопасны, если не выключать их на протяжении длительного времени.

Существует 3 вида терморегуляторов для масляных радиаторов:

  • механические;
  • электромеханические;
  • электронные.

Основное отличие заключается в устройстве термореле для масляного радиатора. Другими словами, способ, при помощи которого термодатчик фиксирует температуру и размыкает цепь, у каждого вида разный.

Рассмотрим характеристики каждого из видов.

Электронный терморегулятор базируется на трех основных составляющих:

  • температурный датчик;
  • микропроцессор, который обрабатывает и передает информацию;
  • термореле.

Электронные регуляторы отличаются высокой точностью определения температуры в помещении, а также они просты в управлении.

Электромеханические терморегуляторы подразделяются на несколько групп:

  1. В первую группу входят контакты и сдвоенная металлическая пластина. Когда устройство нагревается, пластина выгибается и размыкает группу контактов. Как итог — электричество прекращает подаваться к нагревательной пластине. Когда радиатор остывает, пластина возвращается в исходную точку и начинает функционировать в прежнем режиме.
  2. Вторая группа — это приборы, оборудованные реле. Реле представлено цилиндрической трубой, в которой находится отзывчивое к нагреву вещество. Труба помещена в емкость с водой. Когда температура масляного обогревателя поднимается, вещество расширяется. Когда температура доходит до нужного уровня, расширенное вещество оказывает воздействие на электрическую цепь посредством привода. В итоге происходит замыкание или размыкание контактов и исключается перегрев прибора.

Механические терморегуляторы выглядят как обычная запорная арматура. Устройство сконструировано из баллона со штоком, в котором находится чувствительное вещество. При нагреве вещество расширяется, шток перекрывает поток теплоносителя в системе.

Осуществляя выбор терморегулятора, отдавайте предпочтения проверенным брендам, имеющим положительные отзывы пользователей.

teplofan.ru

Принцип работы и функции бытового терморегулятора

Даже в домах с автономным отоплением имеется «про запас» какой-нибудь электрообогреватель, что уж говорить про квартиры, зависящие от «капризов» городской теплосети. Это может быть масляный радиатор, инфракрасная лампа, электрокамин или их аналоги. Их присутствие вполне оправдано, так как в периоды межсезонья, когда внезапно похолодало, а отопление еще не включили, они – единственная возможность согреться.

Самый простой способ создать комфортную атмосферу при помощи подобных приборов и сэкономить на электричестве – это терморегулятор в розетку для бытовых обогревателей.

Назначение любого регулятора температур – это отслеживание уровня нагрева воздуха в помещении и поддержание его в заданном диапазоне. Так как при этом он автоматически отключает и включает отопительное устройство, то дополнительно происходит экономия либо электричества, либо топлива. Те же действия выполняет электрический регулятор температур для калориферов.

Самым большим преимуществом подобных устройств является то, что их не нужно монтировать в обогреватель, а достаточно вставить в розетку и настроить нужные параметры температуры. По внешнему виду он похож на переходник, так как с одной стороны у него вилка, а другой – розетка, в которую подключается обогреватель электрический. С терморегулятором такого плана легко справится даже человек, впервые взявший подобное устройство в руки. Как правило, с лицевой стороны у него находится дисплей, на котором устанавливаются настройки температур.

Принцип работы прибора очень простой:

  • Он вставляется вилкой в розетку.
  • К нему подключается калорифер.

Выбирая, например, терморегулятор для масляного обогревателя, следует изучить технические параметры обоих устройств, чтобы их показатели мощности либо совпадали, либо у калорифера он был меньше.

  • Установить желаемую температуру нагрева воздуха и наслаждаться теплом.

Во время работы регулятор температуры для электрообогревателя собирает данные об уровне нагрева воздуха в помещении. Как только он дошел до заданных параметров, в устройстве срабатывает реле, которое перекрывает подачу электричества к обогревателю. Когда воздух остыл до нижнего показателя заданного диапазона, происходит обратный процесс и реле отключается, пуская ток калориферу.

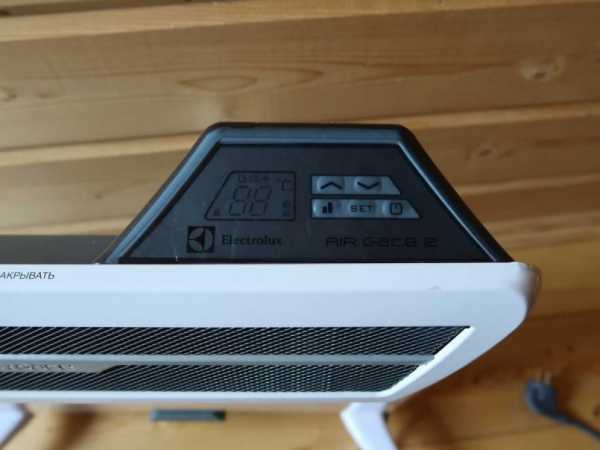

Подобный прибор используется не только для настенных или напольных электрообогревателей, но и для подключения к ним другой бытовой техники: настольных ламп, утюгов, электрочайников, кондиционеров и многого другого. В зависимости от назначения подбирается нужный тип терморегулятора.

Виды термостатов для электрообогревателей

Сегодня на рынке представлено огромное количество моделей терморегуляторов для всех видов нагревателей, начиная от обыкновенных масляных каминов или настенных калориферов и заканчивая системой «теплый пол» и котлов отопления.

Они отличаются, как цветом, формой и размером, так и техническими параметрами и могут представлять собой простые в применении электромеханические терморегуляторы или цифровые устройства с функциями программирования, дистанционным управлением и встроенным Wi-Fi. Как правило, стоимость подобных приборов тем выше, чем больше в них настроек и функций.

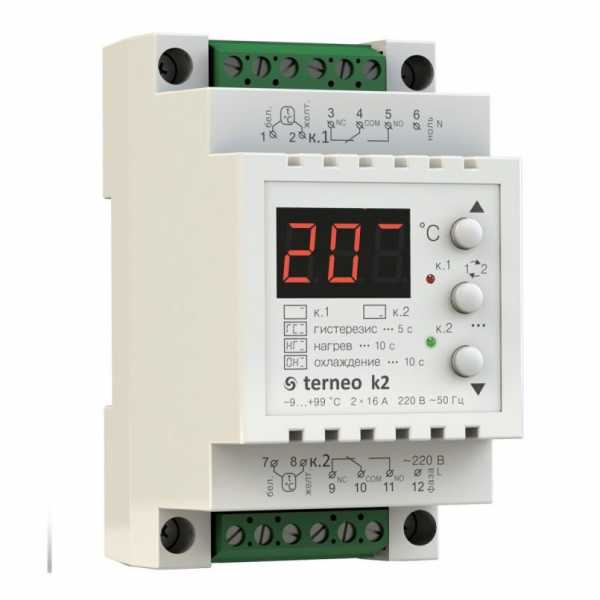

По способу крепления они делятся на настенные устройства, которые устанавливаются стационарно и подсоединяются к электросети, и переносные, как, например, терморегуляторы в розетку. Последние можно устанавливать в любом помещении, где она есть.

По типу настроек термостаты делятся на:

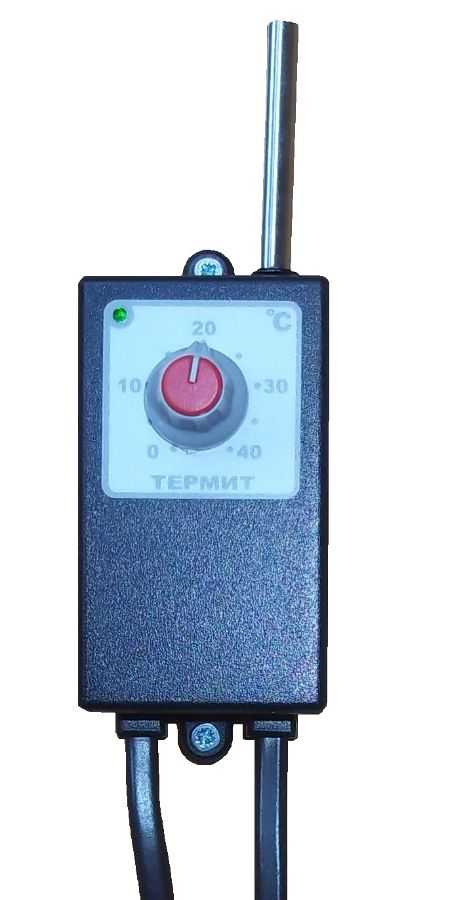

  • Механические, когда все параметры вводятся вручную. Обычно, они ограничены небольшим диапазоном температур и не имеют функции настройки в соответствии со временем суток. Кроме этого, они монтируются в стену и подсоединяются к электрическому кабелю питания. Главное достоинство подобного устройства – это низкая стоимость.

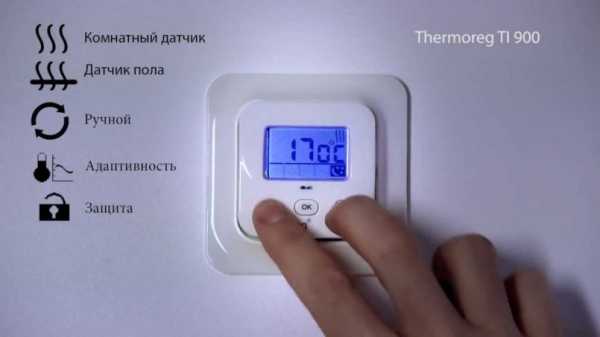

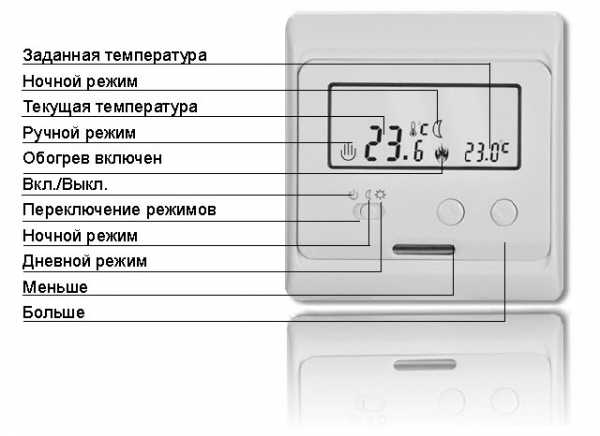

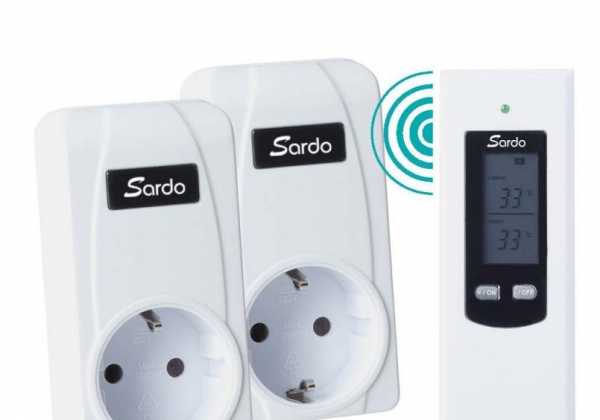

  • Электронные регуляторы температуры обладают функцией дистанционного управления и настройки. У них довольно большой монитор, который может быть как сенсорным, так и оснащенным кнопками. Микропроцессор перерабатывает все показатели изменения температуры воздуха и сравнивает их с заданными параметрами, и в случае их несоответствия, включает калорифер или отключает его от электросети.

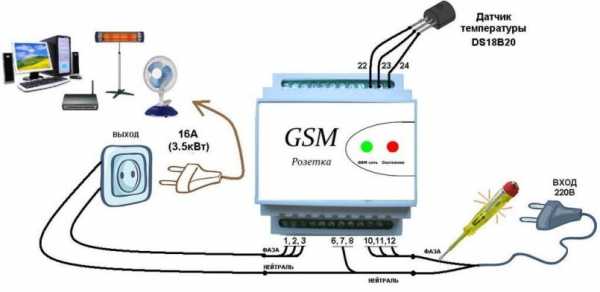

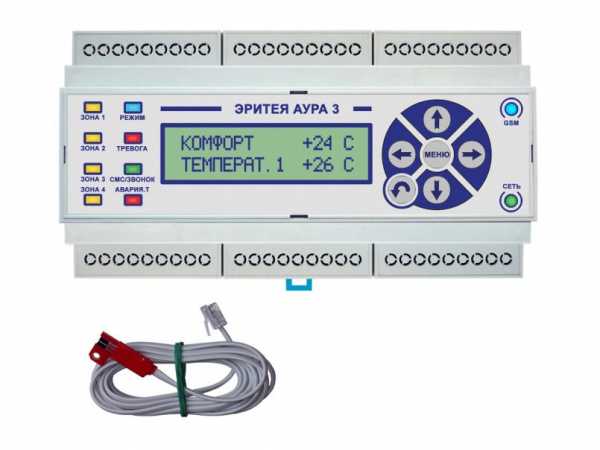

  • Управление терморегулятором посредством GSM программы позволяет владельцу отслеживать эффективность работы электрообогревателя или менять настройки через смартфон, находясь далеко от дома. В подобное устройство вставляется сим-карта, связанная с мобильным телефоном хозяина.

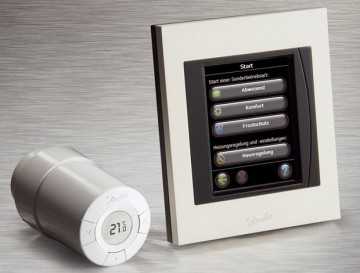

  • Программаторы со встроенным Wi-Fi – это одни из самых дорогих моделей терморегуляторов. Для электрообогревателей их целесообразно устанавливать в том случае, если они являются основным источником отопления дома или квартиры. Как правило, их программа позволяет не только задавать параметры температуры, но и привязывать их ко времени суток и дням недели, настраивая на неделю вперед. Управлять таким устройством можно со смартфона, планшета или компьютера на любом расстоянии, лишь бы был доступ в интернет.

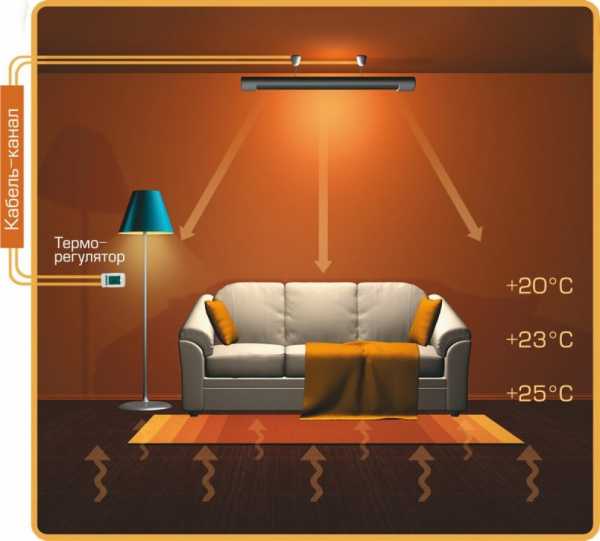

Если в качестве дополнительного источника тепла используется настенный обогреватель электрический с терморегулятором, то он, как правило, либо электромеханический, либо электронный. Нет смысла устанавливать дорогую аппаратуру для обычного калорифера.

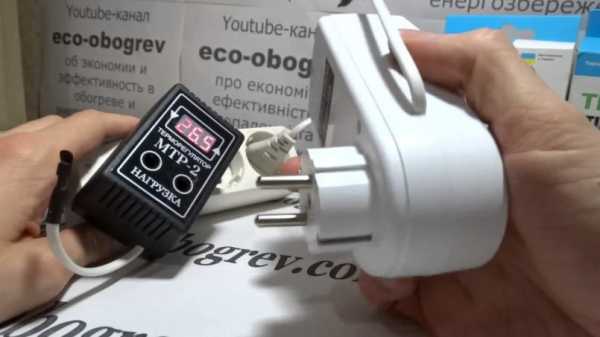

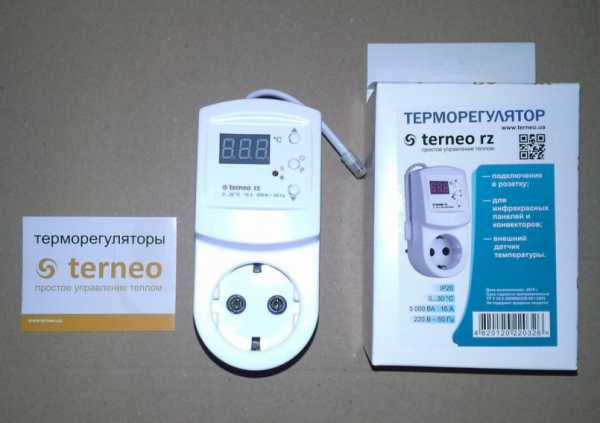

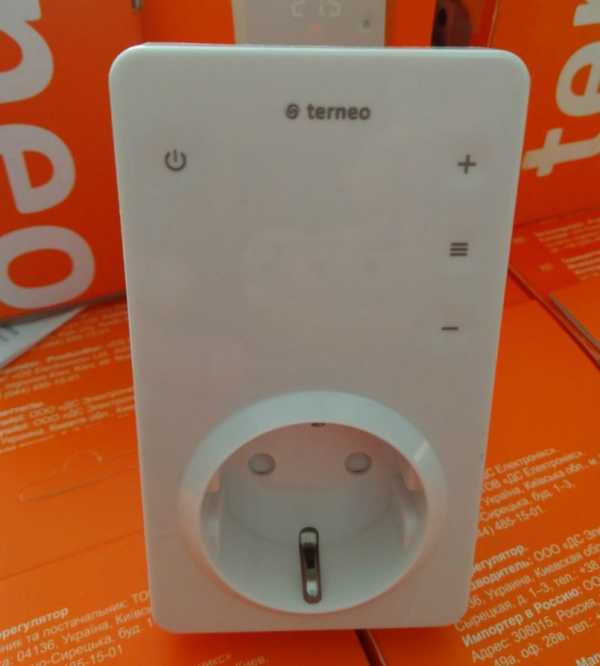

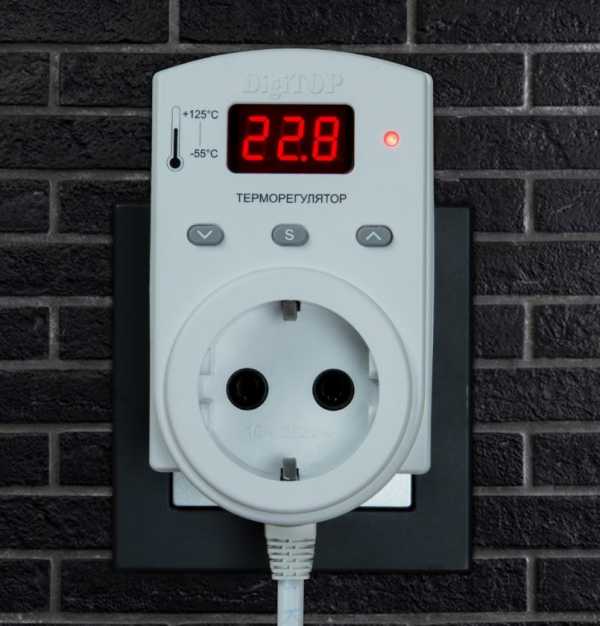

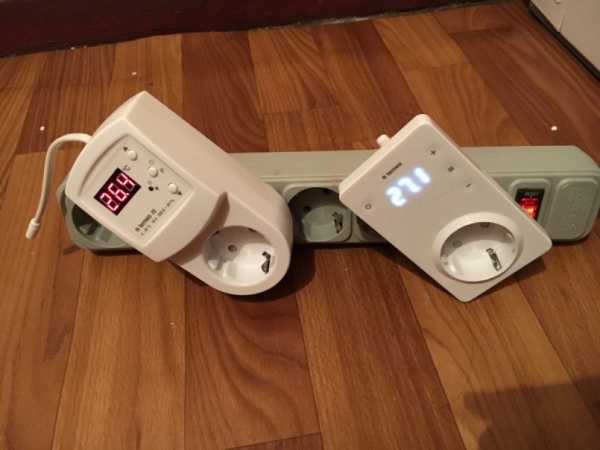

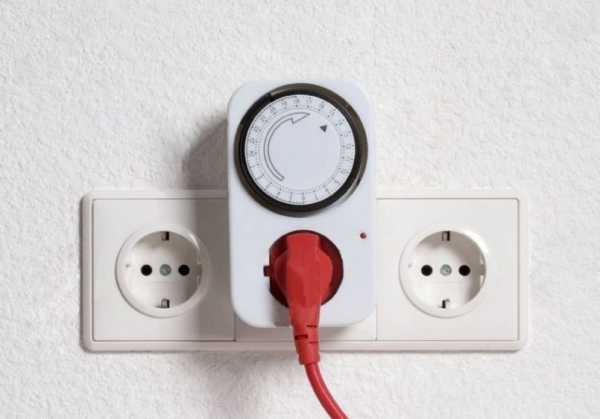

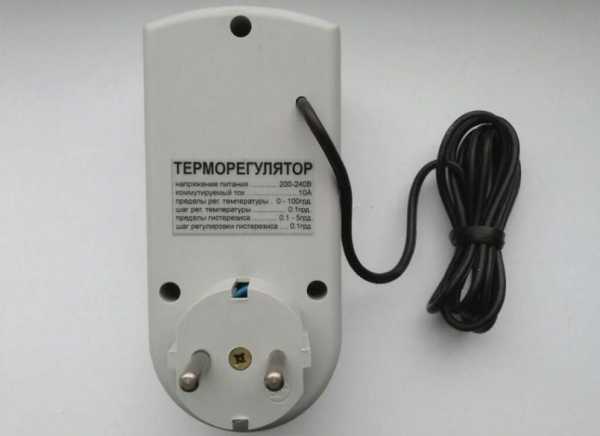

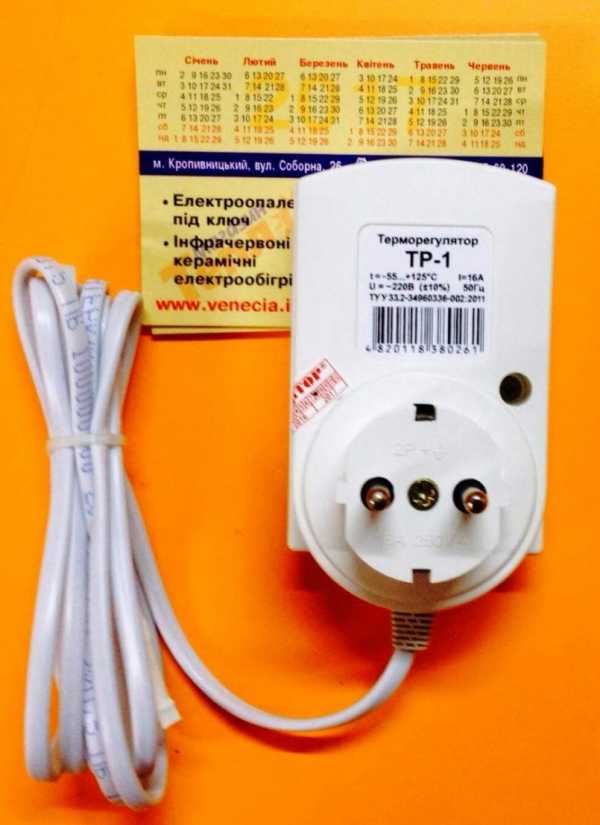

Как подобрать розеточный терморегулятор

Подходить к выбору регулирующего устройства нужно ответственно, так как если не учесть технических параметров приборов, то можно в лучшем случае получить сгоревший калорифер, а в худшем – пожар в квартире.

Не зависимо от того, электрический накладной термостат для отопления нужен или переносной, следует определиться, что он будет фиксировать. В настоящее время в продаже имеются приборы, отслеживающие температуру воздуха в помещении и те, что контролируют нагрев самого обогревателя. Как правило, первые создают необходимый микроклимат, тогда как вторые следят, чтобы устройство не превышало максимально указанного параметра, не зависимо от того, насколько в комнате комфортно и тепло.

Обязательно нужно узнать мощность терморегулятора и соотнести ее с техническими параметрами обогревателя. Идеально, если мощность калорифера на 30% ниже, чем у регулятора температуры.

Так же необходимо установить, каким должен быть температурный диапазон прибора. Для бытовых обогревателей, как правило, достаточно разбега от +5°C до +35°C.

Далеко не все розеточные терморегуляторы подходят для помещений с повышенной влажностью, поэтому нужно проверить степень защиты прибора.

Цена подобных устройств напрямую зависит от их «начинки», поэтому не следует ориентироваться на этот параметр при выборе термостата для электрообогревателя. Важно, какими функциями он должен обладать, чтобы люди чувствовали себя комфортно, находясь дома.

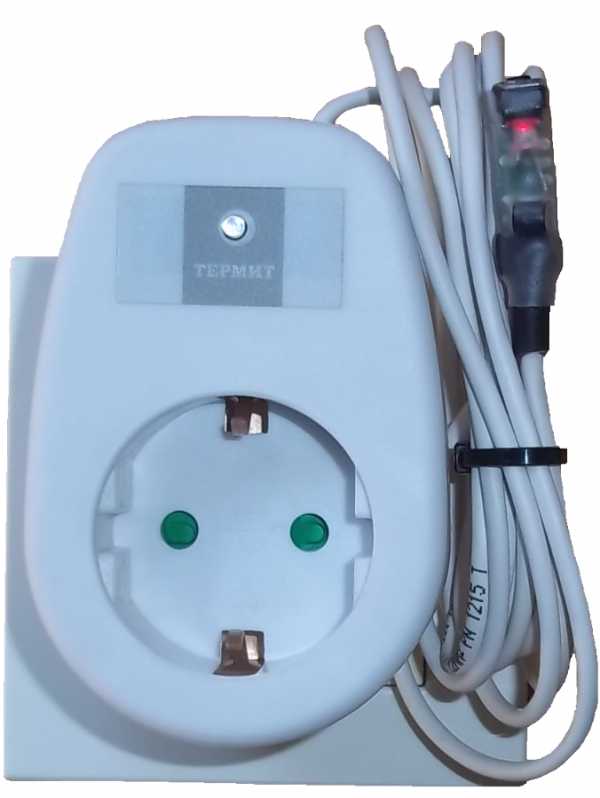

Терморегулятор в розетку – это прекрасная возможность сэкономить средства при оплате счетов за электричество, когда необходимо подключить бытовые обогреватели. Так же они продлевают «жизнь» калориферу, включая и отключая его по необходимости, соблюдая при этом заданный температурный режим нагрева помещения.

netholodu.com

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

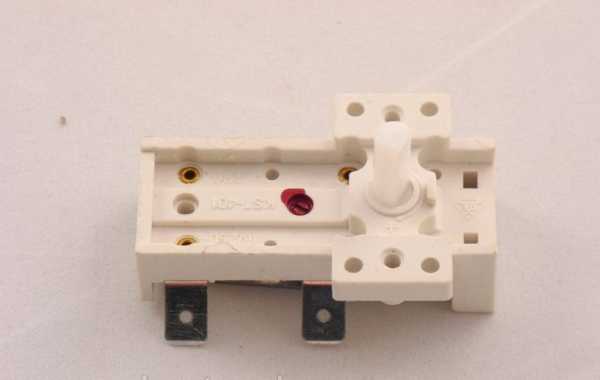

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

holodine.net

Всем доброго времени суток.
После переезда в новую квартиру с ремонтом от застройщика. Возникли небольшие неудобства связанные с тем что в ванной комнате единственным источником тепла является электрический полотенцесушитель. Которого не хватает для обогрева комнаты и зимой принимать душ становится не комфортно. Для обогрева поставил простенький масляный обогреватель.

Перед тем как принимать душ он включался и нагревал помещение, благо помещение маленькое и он делал это быстро.
Но все равно с утра собираясь на работу приходилось заходить в прохладную ванную, это конечно бодрит с утра, но все равно хочется тепла. Но штатный термостат не позволяет выставить маленькую температуру. Выставить конечно он позволяет но вот работает он при этом некорректно.
Перед тем как дорабатывать обогреватель прицепил к нему Термометр и наблюдал за его работой.

Если установить маленькую температуру на регуляторе обогреватель быстро нагревается до 70 градусов потом отключается быстро остывает до комнатной температуры и чтобы он включился вновь проходит очень много времени. И если зайти с утра после того ка как он был включен то умываться комфортно, а если зайти после того как он давно выключился то уже никакого комфорта нет.

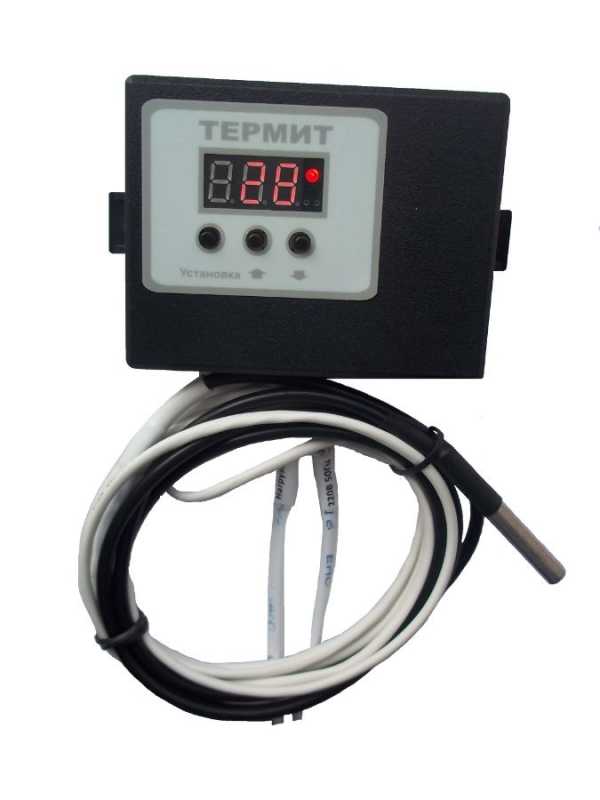

Поэтому было принято решение установить на него Электронный термостат.

Плата очень дешевая но справляется с возложенными на нее обязанностями.
Так как штатное реле способно коммутировать ток только в 5 Ампер а мой обогреватель потребляет 6,5 Ампер решил поменять его на Твердотельное реле.

К плюсам данного реле в моем случае можно отнести что оно срабатывает от низкого напряжения и работает абсолютно бесшумно.
К минусам же можно отнести что при большой нагрузке оно нагревается и его нужно устанавливать на радиатор.
И в ходе испытаний выяснилось что максимальной мощности нагрева обогревателя реле необходимо установить на радиатор.
Я взял небольшой радиатор от северного моста с материнской платы. В процессе пробного пуска стало понятно что его хватает для охлаждения.

Не стал ничего мудрить с креплением радиатора и просто закрепил его стяжками предварительно промазав все термопастой.

Далее необходимо доработать сам Электронный термостат.
Недостатком конструктива является то что реле и контактная площадка находятся гораздо выше чем кнопки и дисплей и при монтаже на какую либо панель они мешают. Поэтому все мешающие элементы пришлось выпаять.

Далее расверлил отверстия для кнопок и дисплея, установил крепежные болты.

Твердотельное реле будет крепиться как раз напротив щелей вентиляции что будет способствовать его лучшего охлаждению.

Так как плата у нас питается от 12 Вольт установил блок питания. Поставил его так же в нижней части корпуса чтобы он меньше грелся.

Далее закрепил сам термодатчик.

Приклеил его с помощью Алюминиевого скотча предварительно промазав все Термопастой.

И вот что в итоге получилось.

Доработкой пользуюсь уже больше месяца. Работал он И на максимальной мощности и нагревался до 100 Градусов. Все элементы работают без нареканий.
Ну и самое главное теперь можно выставить маленькую температуру и обогреватель будет четко ее держать.
Так же есть видео версия данной записи, где более подробно показан процесс переделки с тестами и пробным включением.

Ну а на этом все, всем удачи.

www.drive2.ru


otoplenie.site

Виды терморегуляторов (термостатов) для масляного радиатора

Масляные радиаторы пользуются большим спросом, поэтому встретить их можно практически в каждом доме. И это неудивительно, ведь масляный обогреватель — компактный и очень удобный в использовании.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Однако несмотря на все его преимущества, есть в функционировании масляного радиатора один явный недостаток: высокие энергозатраты. Для того, чтобы электрической энергии потреблялось меньше, предназначен терморегулятор. Он осуществляет контроль за работой обогревателя, выключая нагретый до нужной температуры и включая, когда он остыл.

Термостат масляного радиатора KST401 16А/250В/70°C

Терморегулятор предназначен для автоматической регулировки температуры. Обогреватель без термостата неудобен в использовании, т.к. включение и выключение устройства, в зависимости от температуры в помещении, придется осуществлять вручную. Если вы хотите, чтобы помещение прогрелось за время вашего отсутствия, то ручным способом этого сделать не удастся. Тем более, что обогреватели, не оборудованные терморегуляторами, пожароопасны, если не выключать их на протяжении длительного времени.

Масляный радиатор Timberk TOR 21.1005 lux с термостатом

Существует 3 вида терморегуляторов для масляных радиаторов:

  • механические;
  • электромеханические;
  • электронные.

Основное отличие заключается в устройстве термореле для масляного радиатора. Другими словами, способ, при помощи которого термодатчик фиксирует температуру и размыкает цепь, у каждого вида разный.

Рассмотрим характеристики каждого из видов.

Электронный терморегулятор базируется на трех основных составляющих:

  • температурный датчик;
  • микропроцессор, который обрабатывает и передает информацию;
  • термореле.

Электронные регуляторы отличаются высокой точностью определения температуры в помещении, а также они просты в управлении.

Электромеханические терморегуляторы подразделяются на несколько групп:

  1. В первую группу входят контакты и сдвоенная металлическая пластина. Когда устройство нагревается, пластина выгибается и размыкает группу контактов. Как итог — электричество прекращает подаваться к нагревательной пластине. Когда радиатор остывает, пластина возвращается в исходную точку и начинает функционировать в прежнем режиме.
  2. Вторая группа — это приборы, оборудованные реле. Реле представлено цилиндрической трубой, в которой находится отзывчивое к нагреву вещество. Труба помещена в емкость с водой. Когда температура масляного обогревателя поднимается, вещество расширяется. Когда температура доходит до нужного уровня, расширенное вещество оказывает воздействие на электрическую цепь посредством привода. В итоге происходит замыкание или размыкание контактов и исключается перегрев прибора.

Механические терморегуляторы выглядят как обычная запорная арматура. Устройство сконструировано из баллона со штоком, в котором находится чувствительное вещество. При нагреве вещество расширяется, шток перекрывает поток теплоносителя в системе.

Осуществляя выбор терморегулятора, отдавайте предпочтения проверенным брендам, имеющим положительные отзывы пользователей.

teplofan.ru

Терморегулятор в розетку для бытовых обогревателей

В современную жизнь активно проникают новые технологии и техника. Быт в этом плане не исключение. Так, во многих странах давно используется система «умный дом», подстраивающаяся под желания своих хозяев. Но что, если новинка не каждому по карману, а домашний комфорт жизненно необходим?

Верным шагом может стать установка терморегулятора для обогревателя. Это простой, но эффективный способ оптимизировать микроклимат в помещении.

Краткое содержимое статьи:

Зачем нужен

Осенью, когда центральное отопление еще не подключили, холодной зимой или ранней весной зачастую используют обогреватели. Особенность их работы — необходим контроль за нагревом. Если температура в комнате становится нормальной, прибор отключают. По мере остывания снова подключают к сети.

При этом зона комфорта у каждого своя — одним хорошо отдыхается при +18 град, другим требуется иной режим. Чтобы поддерживать постоянно необходимую температуру воздуха, приобретают терморегуляторы. Они автоматически отключают источник тепла при достижении заранее выбранной температурной точки.

Внешний вид

На фото терморегулятор для обогревателя представляет собой компактный переходник с вилкой. На лицевой стороне корпуса находится ЖК-дисплей, розетка для подключения электрообогревателя и панель управления, состоящая из кнопок включения/выключения и регулировки температурного фона.

Внутри располагается микропроцессор с датчиками, реле или металлическая пластинка. Зачем они нужны, расскажем далее.

Преимущества

Главное преимущество терморегулирующих устройств — высокая эффективность. Достаточно заранее настроить рабочие параметры и можно быть спокойным — оборудование начнет отслеживать нагрев и поддерживать его на заданном уровне.

Второй важный момент — универсальность. Прибор применяется в промышленных цехах, квартирах, офисах, муниципальных учреждениях. Нельзя не отметить простоту установки. С задачей справится даже тот, кто не имеет багаж знаний по электротехнике. Все, что следует сделать — подсоединить аппарат к розетке.

Принцип работы

Какой бы тип устройства не был приобретен, принцип действия терморегуляторов строится на одной схеме. При достижении верхней отметки, установленной пользователем, происходит размыкание электрической цепи.

Подача электроэнергии временно прекращается. Когда обогреватель остынет до определенной температуры, группа контактов снова замыкается. Так удается создавать удобный для человека микроклимат.

Виды

Современный рынок переполнен приборами различных производителей. Выбор такой, что можно заблудиться. Все модели отличаются материальным исполнением, стоимостью, функционалом, способом установки и управлением. Последние два критерия особенно важны, поэтому остановимся на них подробнее.

Способ монтажа

По типу установки все контроллеры подразделяются на стационарные и переносные. Первые предполагают встраивание в стену и коммутацию к электропроводке. Это накладные или врезные изделия практически незаметные в общей картине интерьера. Диапазон настройки колеблется от +5 град до +30 град.

Переносные терморегуляторы подходят для тех, кто не желает возиться с проводкой. Устройства еще называют розеточными, их можно подключить к любому разъему. Они снискали популярность ввиду простоты монтажа, мобильности.

По расположению датчика-анализатора существуют выносные и встроенные разновидности. Выносные датчики расположены на конце шнура длиной 0,2-3 м.

Управление

По типу управления выделяют несколько видов терморегуляторов для обогревателя. Согласно этому различают следующие приборы:

Механические. Регулировка производится с помощью колесика или небольшого рычага. Монтируются в стену, по размеру не превышают габаритов розеток или выключателей. Главное достоинство — низкая стоимость.

Электронные. По сравнению с механикой обладают дополнительными возможностями — регулировкой в соответствии с временем суток, днями недели, влажностью. Работают в сети с напряжением 220-240 В.

GSM-модули. С их помощью можно удаленно контролировать температурный режим в комнате. Связь осуществляется через мобильный телефон — в регулятор вставляется сим-карта, на которую поступают команды посредством смс.

Wi-Fi. Это самые дорогостоящие приборы. Управление производят со смартфона, компьютера, планшета с выходом в интернет. Позволяют программировать желаемые параметры на неделю вперед. Подобные гаджеты целесообразно ставить туда, где обогреватель служит единственным средством отопления.

Как установить

Переносные виды можно подключить самостоятельно. Помощь квалифицированного электрика не потребуется. Для такого случая предлагаем инструкцию для подключения терморегулятора своими руками:

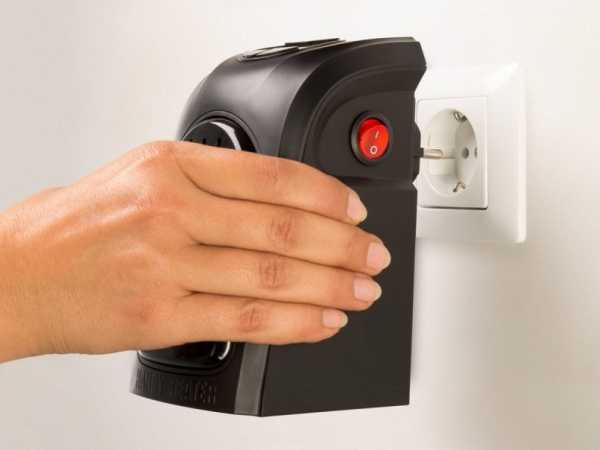

  • Установите прибор в розетку. Должна загореться сигнальная лампочка на дисплее, оповещающая о правильной работе устройства.
  • Выберите желаемые настройки. С помощью кнопок установите предельные границы температуры, по достижению которых будет срабатывать датчик.
  • К разъему терморегулятора подсоедините отопительное оборудование. Все, можете наслаждаться работой приборов.

Для стационарных разновидностей все немного сложнее. Обычно в комплекте идет схема с номерами клемм, которые необходимо соединить с нулевым проводом, фазами, индикаторной лампой и обогревателем.

Как выбрать

Чтобы прибор оправдывал свою стоимость, служил долго и не выходил из строя, следует знать критерии выбора. Специалисты советуют придерживаться нескольких правил:

  • Учитывайте мощность обогревателя. Она не должна быть больше той, что указана в паспортных данных на терморегулятор. Большинство моделей выпускаются с характеристикой 2 -3,5 кВт.
  • Ориентируйтесь на помещение. В соответствии с местом монтажа (кухня, детская, гостиная) подбирайте приборы с подходящим диапазоном температур.
  • Производитель. По отзывам потребителей хорошо зарекомендовали себя бренды Sardo, Devolt, Socket.
  • Степень защиты. Обязательно уточняйте этот параметр у продавца-консультанта. При стандарте IP20 использовать оборудование во влажных помещениях нельзя.

Фото терморегуляторов в розетку для бытовых обогревателей



Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Терморегулятор для инфракрасного обогревателя – выбор, подключение

Здесь вы узнаете:

Инфракрасные обогреватели получили широкое распространение. Они обладают высокой эффективностью и позволяют быстро согревать помещения любого типа. Также они умеют работать на открытых и полузакрытых территориях, даря тепло находящимся там людям. Как и любые другие отопительные приборы, эти устройства могут поддерживать заданную температуру – за это отвечает терморегулятор для инфракрасного обогревателя. Что представляет собой это устройство и как оно работает? Об этом и многом другом расскажет наш подробный обзор.

Виды и принцип действия терморегуляторов для ИК-обогревателя

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

  • жилые помещения – кухни, комнаты, коридоры и многое другое;
  • промышленные помещения – склады и производственные цеха;
  • административные помещения – рабочие кабинеты и офисы;
  • хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

  • механические терморегуляторы;
  • электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

  • работать по расписанию;
  • работать по заданной программе;
  • работать в составе охранных систем;
  • управляться по GSM-каналу;
  • работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Место и способ подключения терморегулятора

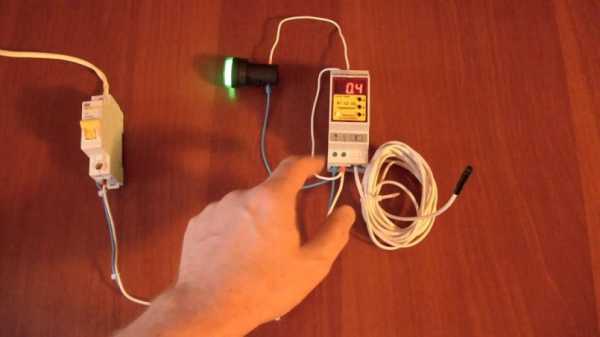

Как вы видите в схеме подключения регулятора температуры нет ни чего сложного: подводите к нему питающий провод и питание ИК обогревателя.

Подключение терморегулятора к инфракрасному обогревателю может быть выполнено самыми разными способами. Например, терморегулятор можно расположить прямо в стене – с одной стороны к нему подключается электросеть, а с другой стороны подключаются сами обогреватели (в примере используются потолочные инфракрасные обогреватели «Пион»). Датчики температуры могут быть встроенными или выносными. Благодаря выносным датчикам достигается более точный контроль температуры в помещении. Также с их помощью выполняется многозональный контроль.

Схема подключения терморегулятора к инфракрасному обогревателю проста: сеть – сам регулятор – обогреватель. Аналогичным образом подключаются самые обыкновенные потолочные люстры, только вместо выключателя у нас используется регулятор температуры. У многоканальных регуляторов несколько выходов – по одному на каждый обогреватель или группу приборов.

По поводу расположения датчиков следует сказать одно – их следует размещать так, чтобы на них не попадало инфракрасное излучение. Также их не следует устанавливать вблизи окон и прочих источников сквозняка.

remont-system.ru

устройство и виды термореле, подключение, обзор моделей и цен

Что если на обогревателе нет терморегулятора?

  • Чтобы создать уютное тепло, нужно включать и выключать такой прибор – это неудобно;
  • Нельзя прогреть помещение заранее, например, в холода перед возвращением с работы;
  • Из-за оставленного без надзора обогревателя может возникнуть пожар;
  • Нельзя, уезжая на выходные, оставить включенный обогреватель, чтобы он работал не в полную силу, а только немного грел комнатные цветы;
  • Температура в комнате будет иногда излишней, а счета за свет немалыми.

Вывод очевиден: терморегулятор для инфракрасного обогревателя – полезный атрибут!

Узнаем, как он работает, как подключается и сколько стоит.

Об инфракрасных обогревателях

Инфракрасные обогреватели завоёвывают любовь потребителей. Если сравнивать их с масляными радиаторами, то «домашнее солнышко» греет быстрее, его можно размещать под потолком и определённые виды излучения даже считаются лечебными!

Инфракрасное отопление

Кроме того, как известно, ИК лучи греют предметы, а не воздух.

Это означает, что удачно расположив прибор, можно вечером ложиться в тёплую постель.

Инфракрасные обогреватели (потолочные и настенные) с терморегулятором отлично подойдут для загородного домика, в котором не живут, а только наведываются на выходные и праздники.

В отсутствие хозяев можно установить t в 5 0С – только чтобы не перемёрзли системы. Когда хозяева приедут, ИК прогреет дом за 15 минут!

Принцип действия терморегуляторов

Можно сказать, что инфракрасный обогреватель с термореле – это не простой бытовой прибор, а интеллектуальная климатическая система.

Суть работы термостата в том, чтобы измерять температуру, а потом включать и выключать прибор, когда показатели в комнате достигнут определённых значений.

Но у терморегулятора для ИК-обогревателя есть отличие от классических устройств.

Обычно терморегулятор измеряет t вблизи обогревателей, а значит, не может адекватно оценивать температуру в помещении.

Для ИКО термореле идёт в отдельном корпусе и крепится, по желанию хозяина, в любую точку дома.

При помощи терморегуляторов можно:

  • Задавать программу отсрочки подогрева к заданному часу;
  • Программировать отключение после нескольких часов работы;
  • Поддерживать выбранную температуру;
  • И даже создавать циклические программы, например, на неделю.

Об устройстве термореле

В зависимости от конструкции все приборы можно разделить на:

  1. Механические.
  2. Электронные.

Механические

Механический терморегулятор

Это пластиковая коробочка размером чуть больше розетки. Она снабжена кнопкой вкл./выкл. и колёсиком, с нанесённой температурной шкалой.

На некоторых моделях ещё есть светодиод, показывающий, работает ли сейчас устройство. Другие производители снабдили свои творения жк-дисплеем на который выводятся данные.

Цифра «20 0С», на колёсике отдельных приборов имеет выпуклость – её нетрудно нащупать в темноте или с плохим зрением.

Бывают терморегуляторы:

  1. Врезные (можно «утопить» в стене).
  2. Накладные (крепятся на стене).

Такие приборы не расходуют электроэнергию: принцип работы основан на свойстве различных материалов, по-разному реагировать на изменение температуры.

Степень нагрева изменяется в зависимости от уровня нажима контактной группы. Обычно механические термореле для обогревателя работают в пределах 5 – 30 0С, если прибор исправен, погрешность будет от 0,5 до 2 градусов.

Механика остаётся востребованной по ряду причин:

  • Легко разобраться в управлении даже тому, кто далёк от техники;
  • Простая конструкция даёт надёжность и долговечность;
  • Цена ниже, чем у электронных.

Если говорить о максимуме комфорта, то механический вариант – не подходит. На нём настраивается только одно значение температуры.

Электронные (программируемые)

Электронный терморегулятор

Это мини-компьютер с экраном и кнопочной панелью (либо сенсорный экран). Вариантов дизайна тут масса. Лицевая сторона может быть спрятана под пластиковую крышку.

Многие из терморегуляторов подходят не только к ИК-обогревателям. Они универсальны и если хозяин решит установить, например, тёплые полы, специально покупать новый прибор не придётся.

Функция самоконтроля диагностирует состояние регулятора и если обнаруживает поломки, переводит прибор в режим пониженной активности (30%).

Электронный терморегулятор предоставит всю гамму возможностей для программирования. И даже регулируется дистанционно при помощи мобильных устройств.

Владелец сможет включить отопление к своему приезду домой и не переживать, если в спешке забыл выключить обогреватель.

Обзор цен

Некоторые модели механических терморегуляторов для инфракрасных обогревателей и примерные цены:
  • Eberle rtr-e 6163 – около 900 -1200р.
  • Еberle rtr-e 6121 – 900 – 1100р.
  • Мистер Хит CEWAL RQ10 – 900 р.
  • Ballu BMT-1 – 900-1000 р.
  • Аox т25 (аокс т25) – 800 р.

Выборочные примеры электронных терморегуляторов:

  • Вilux Т5 – 10000 р.
  • Uth-10 a – 8500 р.
  • Вilux gsm t9 – 6500 р.
  • Devireg touch – около 6500 р.
  • Eberle Instat+3R – 5000 – 6000 р.
  • Еlectrolux thermotronic touch ett-16 – 4500 р.
  • Frontier th-0108F – 4000 р.
  • Вilux Т02 – 3600 р.

Подключение терморегулятора к инфракрасному обогревателю

Важно правильно выбрать место для закрепления датчика температуры:

  • Его не желательно размешать вблизи самого обогревателя;
  • Подойдёт внешняя стена дома;
  • Так, чтобы не попадали лучи солнца;
  • Вдали от сквозняков и повышенной влажности.

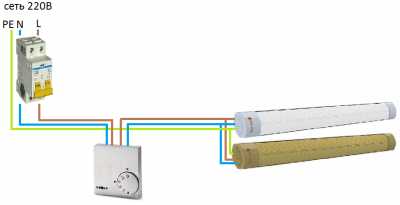

    Принципиальная схема подключения ИПО

Чтобы включить ИК-обогреватель через терморегулятор, нужно подсоединить реле к автоматическому выключателю. Затем от него запитать обогреватель.

Есть несколько схем подключения:

  1. К регулятору – 1 обогреватель. Проводятся два провода (фаза и ноль) от автомата до терморегулятора. Вторая пара проводов таким же образом соединяется с ИКО.
  2. К регулятору – 2 обогревателя. От автомата до регулятора подводятся ноль и фаза, затем от него делается разводка на два обогревателя. Подключение параллельное.
  3. К регулятору – более двух обогревателей или один промышленный обогреватель. Подключаются приборы через магнитный пускатель. Схему подбирают под каждый случай отдельно.

Если отопление монтируется для большого помещения, например, цеха, лучше разместить терморегуляторы через каждые 100 – 150 м.

Итак. Терморегулятор нельзя отнести к приборам первой необходимости. Но с ним обогреваться инфракрасными лучами будет удобно и гораздо выгоднее!

Определитесь по функциям и цене, какой вам больше подходит вариант: механический или электронный. И наслаждайтесь комфортом, который дарят современные технологии!

microklimat.pro

Как обеспечить комфортную температуру в доме и сэкономить электроэнергию

Комфорт дома – это, прежде всего, комфортная температура.

Зачем нужен дополнительный терморегулятор для масляного обогревателя или тепловентилятора, если они уже оснащены регулируемым термостатом?

Встроенный термостат обогревателя расположен непосредственно внутри и поддерживает температуру корпуса обогревателя, а не температуру воздуха в помещении. А для нас важно поддерживать именно температуру воздуха, причем с достаточно высокой точностью. Человек способен почувствовать отклонение температуры даже на один градус, отмечая, что как-то стало холодновато, или, наоборот, жарковато. Такую точность механические термостаты обогревателей обеспечить не способны.

Поэтому, если Вы регулярно пользуетесь обогревателем и желаете иметь в помещении комфортную температуру и при этом экономить электроэнергию, дополнительный терморегулятор необходим.

Датчик дополнительного терморегулятора должен располагаться на таком расстоянии от обогревателя, чтобы значение температуры воздуха в этом месте было максимально близким к средней температуре воздуха в помещении. Для небольших помещений расстояние между датчиком терморегулятора и обогревателем может быть 1 – 1,5 м, т.е. достаточно откатить обогреватель на длину провода. Для больших помещений это расстояние должно быть больше. Тогда можно включить обогреватель через удлинитель или использовать терморегулятор с выносным датчиком на проводе.

Мы предлагаем несколько терморегуляторов собственного производства (см. раздел"Терморегуляторы").

Бюджетные терморегуляторы "Термит - 1" и "Термит - 2":



Наиболее простые в использовании, не требующие монтажа – это терморегуляторы в розетку: "Термит – 5"  и "Термит - 7" :



Другие наши терморегуляторы также просто подключаются, достаточно присоединить к проводу, обозначенному "220 В 50 Гц." сетевую вилку, а к проводу обозначенному "Нагрузка" - розетку.

Особенностью терморегулятора "Термит-8" является то, что не только датчик прибора, но и сам прибор предназначен для эксплуатации при низких температурах. Это необходимо, если терморегулятор используется для поддержания температуры в неотапливаемом (например, для овощного ящика на балконе) или отапливаемом периодически (на даче) помещении. Терморегулятор "Термит-8В", кроме того, имеет водонепроницаемый датчик, поэтому его можно использовать для поддержания заданной температуры воды.



elraspb.ru

Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Оглавление:

  1. Разновидности терморегуляторов и их характеристики
  2. Критерии выбора термостата
  3. Схемы подключения
  4. Расценки

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

1. Электромеханические.

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

2. Электронные устройства.

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

  • Точность регулирования температуры высокая (в пределах ±0,5°).
  • Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.
  • К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

Что учесть при выборе термостата?

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Марка Серия Тип термостата Диапазон регулирования, °C Точность настройки, °C Ток, А Розничная цена, рубли
Eberle INSTAT+ 3R электронный 5 – 30 0,5 10 5 270
3563 эл/механический от 0 до +35 1 16 970
6121 850
6163 10 1 080
Zilon ZA-1 10 – 30 1,5 16 980
AOX Т25 1 880
Тerneo rol 0 – 35 1 240
Ballu ВМТ1 10 – 30 1,5 10 690
Е91 программируемый от +5 до + 95 0,5 16 2 380
Frontier TH-920D 5 – 35 4 560

obogrevguru.ru
