Токоизмерительные клещи - что это такое и как ими пользоваться

Правила измерений гласят, что вольтметр подключается к необходимому участку электрической цепи параллельно, а амперметр – последовательно. Следовательно, чтобы замерить силу тока, надо искусственно создать разрыв цепи и подключить к нему измерительный прибор. Для упрощения и ускорения измерений используются клещи токоизмерительные, которые работают по принципиально другому методу – их устройство позволяет замерять интенсивность электромагнитного поля, что всегда возникает вокруг проводника.

Устройство токоизмерительных клещей

Изначально, электроизмерительные клещи представляли собой трансформатор, к которому подключён измерительный прибор – амперметр.

Клещи, которые являются видимой частью устройства, одновременно являются первичной обмоткой трансформатора. Если внутри неё поместить проводник, по которому протекает электрический ток, то благодаря электромагнитному полю он индуцируется на обмотку трансформатора. Далее ток переходит на вторичную обмотку, с которой уже снимаются показания амперметром.

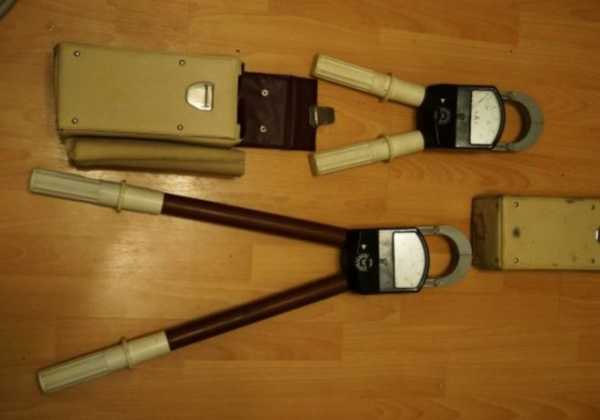

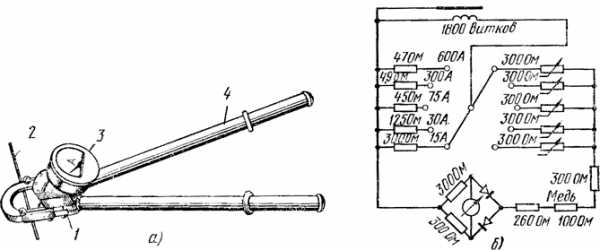

Первые модели клещей создавались как дополнение к измерительным приборам, просто позволяющее удобнее контактировать с измеряемым участком цепи.

Показания амперметра, которые получались с их помощью, приходилось дополнительно пересчитывать, учитывая коэффициент трансформации, что указывался на приборе. Также сам принцип работы позволял измерять значения только переменного тока, так как с постоянным трансформатор не работает – чтобы его замерить нужно было пользоваться другими устройствами.

Современные приборы могут быть использованы как для переменного, так и как клещи для точного измерения постоянного тока, но в последнем случае на таких устройствах используется не амперметр, а датчик Холла, который напрямую улавливает наличие и напряженность электромагнитного поля.

Такие модели несколько дороже, но отличаются более высоким качеством и точностью работы.

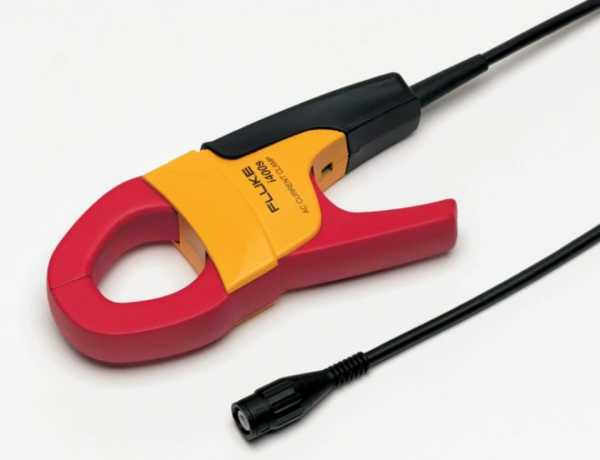

Также использование измерительных клещей в паре с цифровым мультиметром избавляет оператора от необходимости вычислять измеряемое значение тока, так как калькулятор уже встроен в схему прибора.

Возможности токоизмерительных клещей

Если изначально клещи создавались как дополнение к профессиональным измерительным приборам, то дальнейшие возможности промышленности по миниатюризации и упрощении устройств сделали этот прибор относительно недорогим и доступным рядовым пользователям для бытового применения.

При этом сфера его использования постоянно растет и только стандартные задачи, которые можно выполнять с его помощью включают следующие пункты:

  • Измерение силы тока в отдельно взятом проводнике, который мало того, что не отсоединен от схемы, но и находится под напряжением.
  • Определение фактической мощности любого электроприбора в разные моменты времени и в зависимости от нагрузки.
  • Определение фактической нагрузки на всю электросеть дома или квартиры «в реальном времени».
  • Проверка электросети на предмет несанкционированного подключения.
  • Проверка наличия утечки тока на корпус электроприбора.

Преимущества и недостатки

Токоизмерительные клещи получили широкое распространение благодаря ряду преимуществ, что определяют выбор в их пользу, при необходимости иметь «на подхвате» соответствующее устройство:

  • Максимально возможная простота, размеры устройства и точность измерений.
  • Возможность использование для замеров в высоковольтных цепях и микротоков.
  • Принцип работы клещей позволяет создавать устройства различного дизайна и функционала.

  • Простота интеграции с другими электроизмерительными устройствами. К примеру, очень эффективными показали себя токовые клещи, совмещенные с мультиметром – границы возможностей для бытового применения у таких устройств очень сложно себе представить, так как они могут быть укомплектованы датчиком температуры и прочими «плюшками», расширяющими функционал.

Устройство максимальное простое в использовании его освоение даже на интуитивном уровне доступно любому человеку мало-мальски знакомому с основами электротехники.

Используя электроизмерительные клещи надо учитывать некоторые присущие таким устройствам недостатки:

  • Так как прибор реагирует на электромагнитное поле, то есть некоторая зависимость от положения провода внутри первичной обмотки (кольца) и его положения – желательно располагать клещи перпендикулярно измеряемому проводнику.
  • Чувствительное устройство может быть очень восприимчиво к токам наводки, которые могут возникать при наличии большого количества проводников рядом с измеряемым.
  • Простота схемы устройства открывает широкие возможности для изготовления некачественных клонов устройств зарекомендовавших себя производителей. Такие копии не комплектуются должными схемами защиты и точность их показаний оставляет желать лучшего.

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

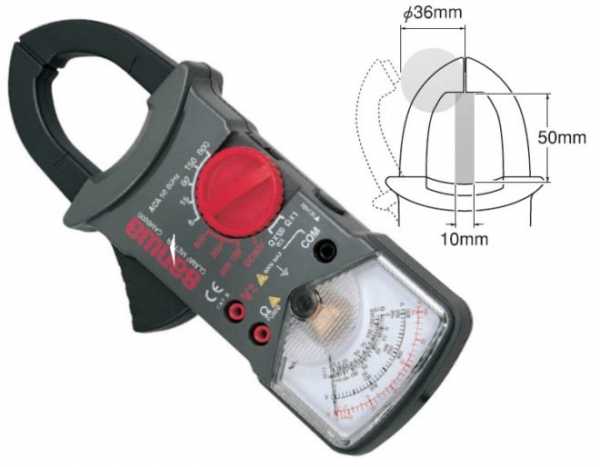

  • Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.

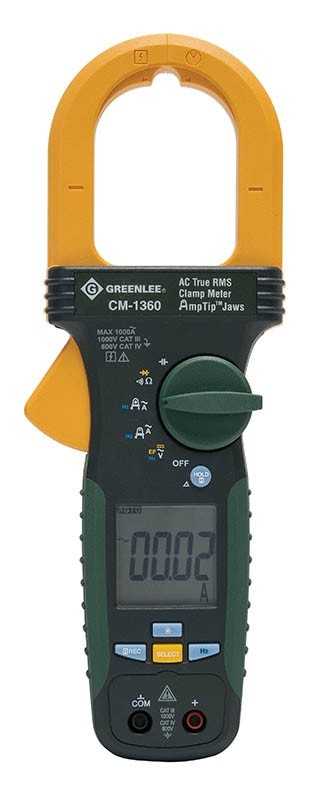

  • Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.

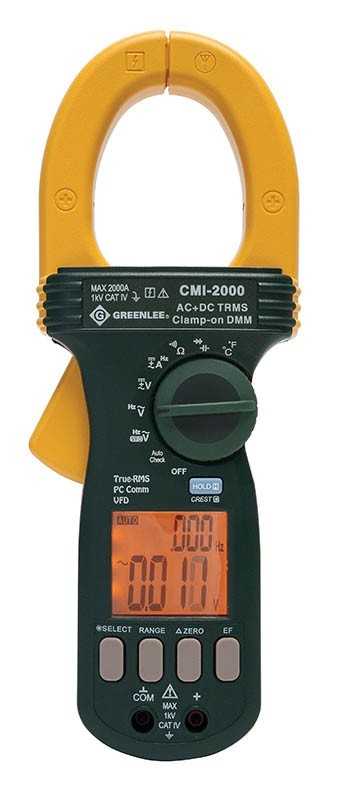

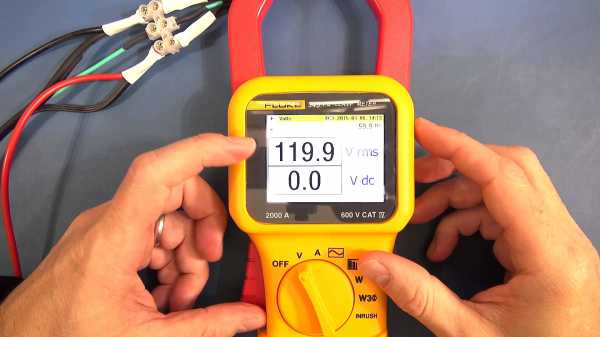

  • Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.
  • Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Порядок работы с токоизмерительными клещами

Способы измерения с помощью токоизмерительных клещей в целом ничем не отличаются при использовании бытовых мультиметров (до 1000 Вольт) или профессиональных (свыше 1000 Вольт) приборов.

Рассчитанный на домашнее использование тестер с клещами будет иметь гораздо больше функций, а специализированным устройством в бытовых условиях чаще всего будет нечего измерять.

В зависимости от цели измерений, весь процесс с помощью клещей, совмещенных с мультиметром, будет проходить следующим образом:

  • Среди проводов выделяются тот, с которого надо снять показания. Если обхватить клещами сразу несколько проводников, то результат измерения будет неправильным.
  • На тестере выставляется необходимый режим и диапазон. Если измеряется переменный ток, то это будут литеры AC, а когда прибор поддерживает измерение постоянного, то DC. При этом, на шкале надо выбрать значение чуть больше того, которое планируется измерить. Если предполагаемая сила тока неизвестна, то начать измерения надо с самой большой шкалы.

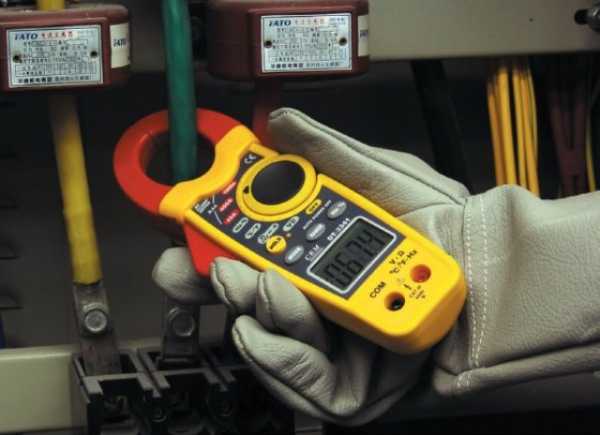

  • Клещи раскрываются и нужные проводник помещаются внутри. Для наиболее точного измерения провод желательно расположить по центру контура, перпендикулярно корпусу прибора.
  • Измерение произойдет автоматически и на дисплее отобразятся результаты.

Полезные нюансы проведения измерений

Знание некоторых физических законов и особенностей строения прибора позволят расширить сферу его применения.

Если ток в проводнике очень маленький и тестер не может точно его определить, то можно «помочь» прибору, намотав проводник на одну из половинок клещей. В таком случае на дисплее отобразится сумма токов и чтобы узнать точное значение надо разделить полученный результат на количество витков.

Если ток больше того, что может показать тестер, то на дисплее отобразится единица. В таком случае надо выставить больший диапазон измерений и повторить замеры.

Обнаружить ток утечки получится и без поиска его наличия на заземляющем проводе (подсоединённому к корпусу прибора). Для этого можно воспользоваться способностью тестера показывать сумму токов нескольких помещенных в электроизмерительные клещи проводников. Если обхватить клещами сразу фазу и ноль, то на дисплее должен высветиться ноль, так как наведенные электромагнитные поля взаимно компенсируются (они должны быть одинаковыми по силе и различными по направлению). В случае наличия утечки, значения на дисплее будет отличным от ноля – если это так, то надо искать место пробоя изоляции на корпус.

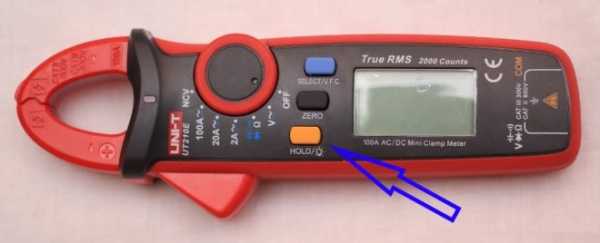

Если на корпусе измерительного прибора есть кнопка «Hold», это поможет измерять ток в труднодоступных местах, к примеру, если тестером туда можно дотянуться, а дисплей при этом видно не будет. В таком случае надо обхватить токовыми клещами провод, нажать на эту кнопку и полученный результат зафиксируется на дисплее – теперь его можно посмотреть в удобном месте.

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость. Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением. Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

  • Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
  • Прозвонка проводов (желательно со звуковым сигналом)
  • Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

  • Фиксация результатов замеров – кнопка «Hold»
  • Возможность выставления ноля – если соседние провода дают наводку.
  • Возможность замера тока пускового броска, который в несколько раз больше номинального.
  • Автоматический выбор диапазона при отображении результатов.

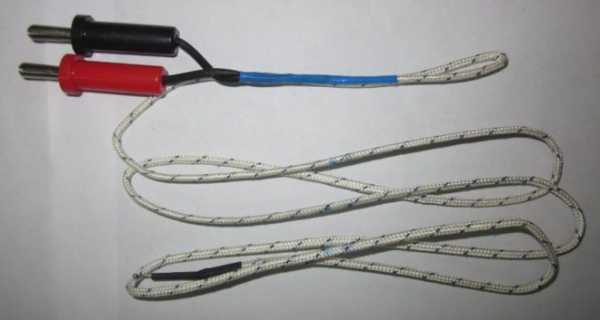

  • Плюсом будет возможность подключения термощупа для измерения температуры.
  • Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками. Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

yaelectrik.ru

Как пользоваться токоизмерительными клещами: видео с инструкцией

Назначение большинства электроприборов известно многим людям: практически все знают, что измеряют вольтметром, а что амперметром. Мало у кого возникнет вопрос: «Для чего нужен паяльник?» Однако, даже не у каждого электрика в инструментарии есть токовые клещи. Этот инструмент является очень полезным и способен сильно сократить время электротехнических работ. Дополнительно этот прибор можно использовать для измерения напряжения и частоты тока в цепи. С его помощью также можно измерить мощность в цепи, фактическую нагрузку в сети и даже осуществить проверку электросчетчиков, например, сверку показаний с фактическим потреблением. В этой статье описывается принцип работы инструмента и рассказывается как пользоваться токоизмерительными клещами (ТК) на примере моделей DT 266 FT и Fluke. Эта инструкция будет применима практически ко всем подобным устройствам.

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Конструкция

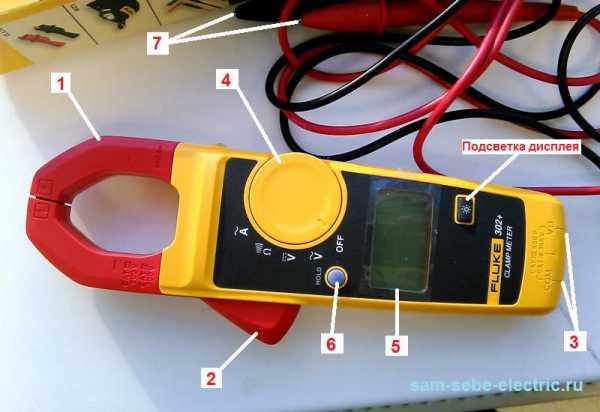

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

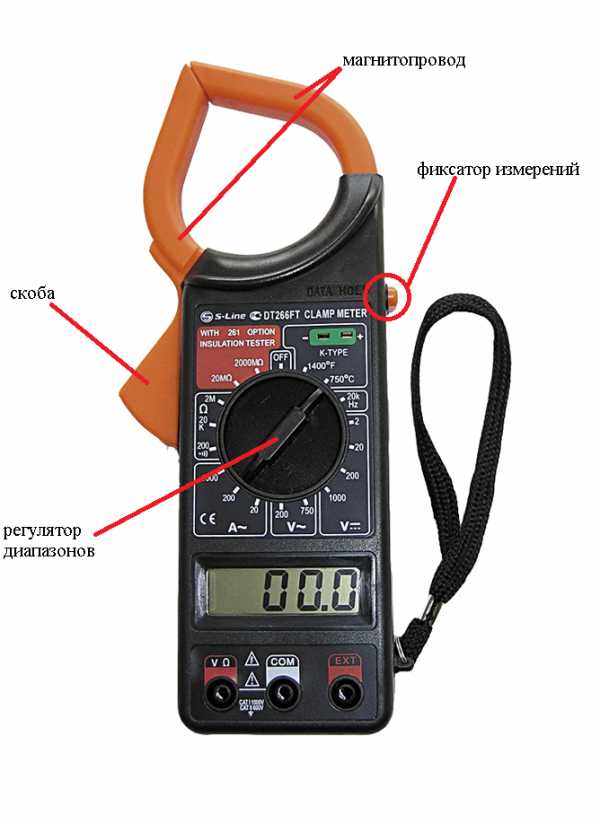

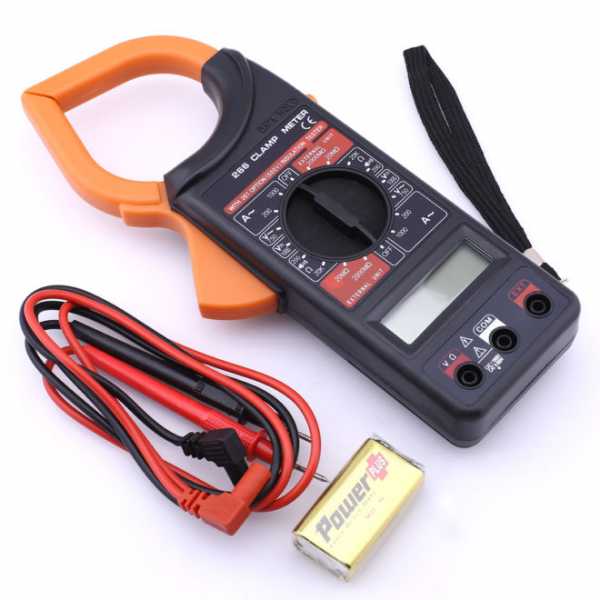

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

  • CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
  • CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

  1. Установить требуемый диапазон на переключателе.
  2. Нажать на кнопку раскрытия магнитопровода.
  3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
  4. Расположить токовые клещи перпендикулярно направлению провода.
  5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Пример использования

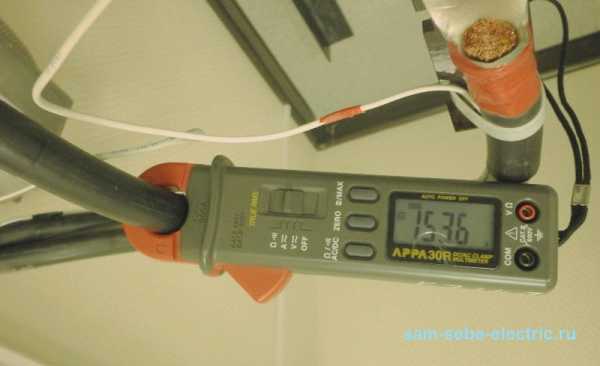

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

DT-266

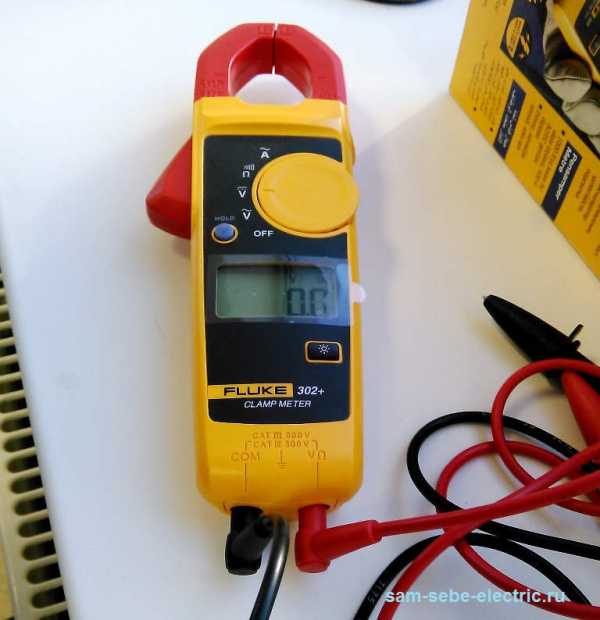

Fluke 302+

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

samelectrik.ru

Для чего нужны электроизмерительные клещи?

В сегодняшней статье мы познакомимся с таким электроизмерительным прибором как клещи. Наверное, вы уже сталкивались с мультиметром или тестером. Измерительные клещи – это более простой, но эффективный инструмент в наборе электрика.

Основное назначение электроизмерительных клещей

Электроизмерительные клещи в основном используются для замера показателей силы тока в проводнике. Именно силы тока в проводнике, а не кабеле. Эта особенность обусловлена принципом функционирования этого прибора. На этом остановимся немного позже, а сейчас рассмотрим функционал измерительных клещей.

Функционал данного прибора в значительной мере похож на мультитестер, но здесь есть одно отличие, которое заключается в измерении именно показателей электрического тока:

1.Для измерения величины электротока используются клещи, а не щупы как в тестере. Благодаря такой особенности для замера не нужно разрывать электрическую цепь.

2.Пределы измерений – до 1000 Ампер.

В остальном использование электроизмерительных щипцы идентично применению тестера.

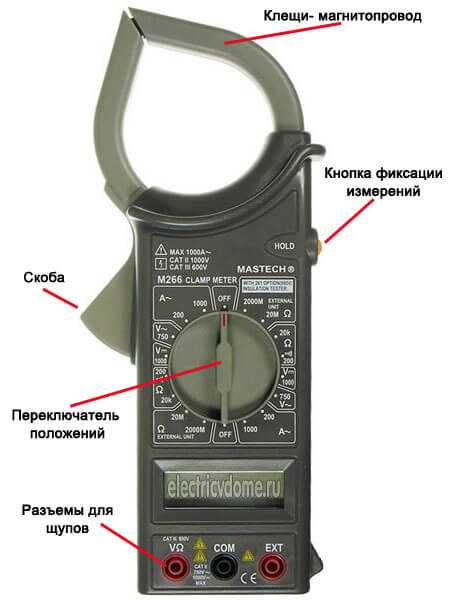

Основные элементы измерительных клещей:

  • разъемный измерительный трансформатор – клещи;
  • рукоятка для размыкания щипцов;
  • корпус прибора;
  • переключатель функций и диапазонов;
  • выходные разъемы;
  • кнопка для фиксации замеров.

Переключатель устройства имеет несколько режимов измерений:

  • переменный ток – ACA;
  • постоянный ток – DCA;
  • переменное напряжение – ACV;
  • постоянное напряжение – DCV;
  • прозвонка – значок сигнала;
  • проверка диодов – значок диода;
  • сопротивление – греческая буква омега.

Принцип подключения проводов к разъемам:

  • разъем «VΩ» — красный провод;
  • разъем «COM» — черный провод;
  • разъем «EXT» — измеритель изоляции.

С этим вопросом вроде разобрались, можем переходить к следующему.

Принцип работы измерительных клещей

Принцип работы электроизмерительных клещей во многом похож на работу подстанции – имеется измерительный трансформатор и прибор для замера электрических параметров: тока, напряжения и т.п. Как вы знаете, любой, в том числе и измерительный, трансформатор состоит из двух и более обмоток.

В электроизмерительных щипцах первой обмоткой является проводник, измерение силы тока которого мы производим. Вторая обмотка с большим количеством витков находится в самих щипцах. Прибор анализирует ток во вторичной обмотке и с учетом известного коэффициента трансформации высчитывает величину электротока в проводнике.

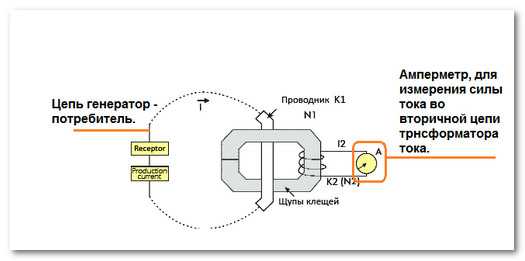

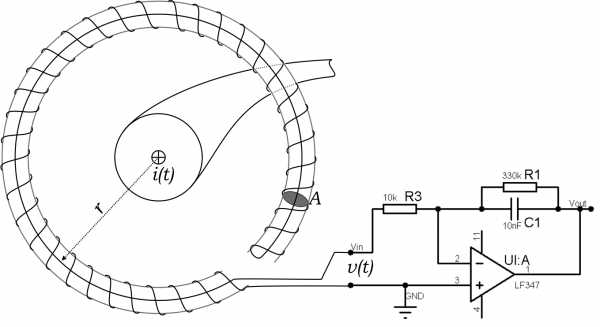

На рисунке ниже можно наглядно посмотреть принцип работы этого измерительного устройства.

Стоит отметить, что измерения тока электроизмерительными щипцами не сложное и очень удобное занятие. Нужно всего лишь установить на рукоятке необходимую величину, разомкнуть рукоятки, пропустить в клещи проводник и отпустить одну рукоятку.

В чем разница между мультиметром и электроизмерительными клещами?

Основной и, наверное, ключевой разницей между этими устройствами является возможность измерения силы тока в проводнике бесконтактным способом, в случае с клещами. В целом же, функционал обоих приборов похож, конечно, мультиметр более богат в этом плане, но для нужд электрика, а тем более, новичка или любителя, вполне достаточно и щипцов.

Видео работы и инструкция

electrikagid.ru

Электроизмерительные клещи - принцип работы. Как пользоваться токовыми клещами

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

  • - определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
  • - для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
  • - для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

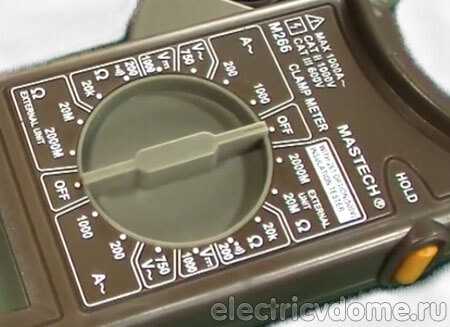

Переключатель может быть установлен в одно из положений режимов измерений:

  1. - DCV – постоянное напряжение;
  2. - ACV – переменное напряжение;
  3. - DCA – постоянный ток;
  4. - ACA – переменный ток;
  5. - Ω - сопротивление;
  6. - значок диода – проверка диодов;
  7. - значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути - нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

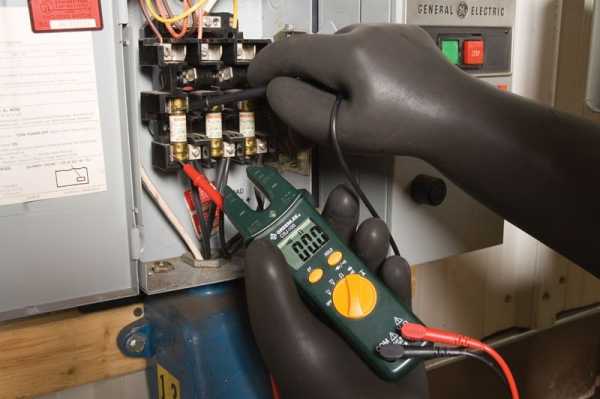

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Необходимо понимать, что так можно делать, если провод изолирован. При этом наматывать нужно аккуратно не перегибая сам провод.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

electricvdome.ru

Выбираем лучшие токоизмерительные (токовые) клещи

В практической работе электрика нередко возникают ситуации, когда есть необходимость измерить ток, протекающего в проводнике, без разрыва цепи. Иногда это позволяет ускорить работу. Бывает, что разорвать цепь просто невозможно (если речь идет об электроснабжении критически важного объекта). Наконец, в ряде случаев измерение тока без разрыва цепи позволяет быстро найти неисправность, на поиск которой иначе ушло бы много времени.

Для измерения в “рабочем режиме” применяются устройства, именуемые токоизмерительными клещами. Иногда это устройство именуется просто «токовыми клещами». Простейший вариант — токовые клещи, выполненные в виде приставки к мультиметру. Недостатком таких клещей является необходимость пересчитывать показания мультиметра умножением на определенный коэффициент. Кроме этого, измерение тока клещами имеет свою специфику, и, если токоизмерительные клещи не были изначально разработаны для определенного мультиметра, с которым он применяется, может возникнуть значительная инструментальная погрешность.

Вот почему мы рекомендуем использовать токовые клещи, которые представляют собой функционально законченное устройство (или функционально законченный комплект устройств). При необходимости, для удобства можно использовать и более продвинутые модели токоизмерительных клещей с функциями мультиметра.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.


Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.


Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.


Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью. Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал. Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Важные функции токовых клещей

При выборе токовых клещей следует обратить внимание на некоторые функции, которые могут оказаться полезными для использования прибора в ваших условиях.

В первую очередь, следует отметить функцию True RMS. Дело в том, что измерители переменного тока, в которых такой функции нет, как правило, показывают значение для идеальной ситуации, при которой ток имеет синусоидальную форму.


Клещи Greenlee GT-CM-1360 (с True RMS)

Лет 30 тому назад ассортимент электрического оборудования у потребителей был ограниченный, поэтому ток в электросети был почти идеальной синусоидальной формы. Над тем, что его отклонение от синусоиды может как-то влиять на результаты измерений, никто и не задумывался. Но теперь, когда применяются энергосберегающие и светодиодные лампы, а также импульсные блоки питания, форма тока в сети весьма далека от синусоидальной, прежние подходы к измерениям дают большие погрешности. Тем более, что к измерительным клещам часто прибегают при возникновении аварийных ситуаций, которые, в свою очередь, все чаще связаны с тем, что ток в проводах уж совсем сильно отличается от синусоиды. Функция True RMS позволяет напрямую определить среднеквадратическое значение для переменного тока произвольной формы на основе математических операций с мгновенными значениями тока. Настоятельно рекомендуем вам приобрести токоизмерительные клещи с функцией True RMS, если они вам требуются при проведении аварийных работ, а также в том случае, если вы заняты обслуживанием жилого сектора, где качество нагрузки на практике никем не контролируется. И, кстати, токоизмерительные клещи с функцией True RMS уже давно не являются громоздкими и дорогими приборами, пример тому — компактное устройство Greenlee GT-CM-1360.


Токовые клещи Greenlee GT-CMI-2000 умеют измерять крест-фактор

С проблемой нелинейности нагрузки сопряжена и другая полезная функция, реализованная в топовых токовых клещах (в частности, Greenlee GT-CMI-2000) — вычисление крест-фактора, то есть отношения пикового значения тока к его среднеквадратическому значению. Значение крест-фактора нагрузки критически важно для источников бесперебойного питания. В технических характеристиках многих из них указывается максимальное значение крест-фактора, выше которого они работать не будут. Соответственно, если вы используете источники бесперебойного питания, то наличие в токоизмерительных клещах функции определения крест-фактора оказывается полезным.

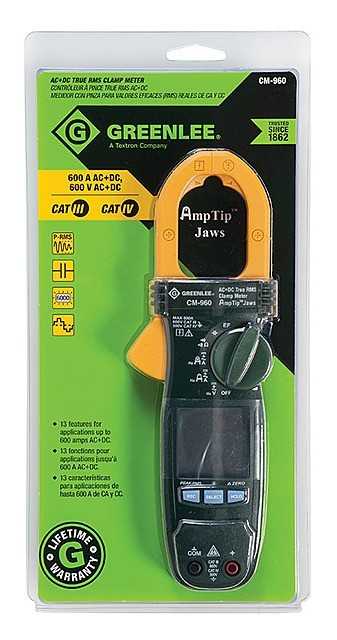

Клещи Greenlee GT-CM-960 могут определять ориентировочное значение напряжения в сети бесконтактным способом

Измерять без прикосновения к проводам можно не только ток, но и напряжение. Правда, показатели будут носить оценочный характер — какое из стандартных напряжений питания может быть в сети: 20/55/110/220/400 В (либо иные значения, в зависимости от сферы применения). Для этого нужно включить соответствующий режим измерений, соединить клещи с нулевым проводом и  поднести сомкнутые губки клещей на расстояние не более 10 см от провода.

С помощью клещей обычно измеряют токи порядка десятков — сотен ампер. Но чувствительность датчика Холла позволяет измерять и меньшие токи, начиная с 0,2 А. Для этого в некоторых клещах предусмотрен режим повышенной чувствительности. В токовых клещах производства Greenlee применена эксклюзивная технология AmpTip. Она заключается в том, что провод с малыми токами и малым диаметром вводится в специальное углубление в губках клещей, что обеспечивает его точное расположение при измерениях.


Пример использования токоизмерительных клещей с открытым зевом

При проведении измерений в тесных электрических шкафах может быть полезна такая редкая разновидность электрических приборов как токоизмерительные клещи с открытым зевом. Очень удобными клещами такого типа являются Greenlee GT-CSJ-100. К недостаткам клещей с открытым зевом можно отнести возможность измерения только переменного тока и более низкую точность по сравнению с другими токовыми ключами, но, подчеркнем, есть ситуации, когда можно использовать либо их, либо гибкую катушку Роговского. Открытый зев предусматривает моноблочную конструкцию измерительного прибора, которая намного удобнее и безопаснее.

Большинство современных моделей токоизмерительных клещей имеют, помимо основной функции измерения тока без разрыва цепи, также еще и функции мультиметра. Измерение тока в режиме мультиметра производится обычным способом, с разрывом цепи. Выбирая клещи, следует учитывать разницу в параметрах измерения тока в режимах собственно клещей и мультиметра. Токовые клещи, поддерживающие, например, измерение постоянного тока в режиме мультиметра, не всегда могут делать это в режиме собственно клещей.
Набор функций мультиметра может быть дополнен функциями тестирования разнообразных электронных компонентов: диодов, конденсаторов и т. п. Также в некоторых моделях клещей (например, Greenlee GT-CMH-1000) есть функция тестирования электродвигателей. Полезной является функция AutoCheck, позволяющая автоматически устанавливать диапазоны измерений (например, у Greenlee GT-CMI-2000 – в пределах от 1,5 до 2000 В). Правда, данная функция имеет некоторые ограничения по использованию на цепях, которые могут быть повреждены низким входным импедансом вольтметра.

Токовые клещи представляют собой настоящую «рабочую лошадку» электрика. Поэтому следует обращать внимание в первую очередь на бренды, которые предлагают наиболее широкий ассортимент токовых клещей. Из него можно выбрать лучшие токовые клещи с оптимальным для вас набором функций.

Если вам нужна профессиональная консультация по диагностике электрооборудования и выбору токовых клещей, просто отправьте нам сообщение!

Поделиться в социальных сетях:


Смотрите также:



test-energy.ru

Что такое токовые клещи и зачем они нужны?

Токовые клещи обязательно должны быть в арсенале электрика и очень хорошо если они есть и у вас. В зависимости от модели они могут выполнять те же функции, что и обычные мультиметры. Это функции измерения постоянного и переменного напряжения, сопротивления цепи и т.д.

Токоизмерительные клещи почему то не пользуются популярностью у людей, а зря. Знать значение тока также необходимо, как и знать величину напряжения во время поиска какой-либо неисправности, например, при срабатывании автоматического выключателя. Может он срабатывает от перегрузки. Обычным мультиметром не электрик наврятли сможет померить потребляемую нагрузку.

Для чего нужны токовые клещи?

Из названия уже понятно, что токовые клещи нужны для измерения электрического тока. Их устройство позволяет произвести измерение тока без разрыва электрической цепи, т.е. на работающей электроустановке без ее остановки и производства дополнительных монтажных работ.

Как мы помним из школьной физики, что амперметр необходимо подключать в цепь последовательно, чтобы произвести измерения тока. Так работает обычный мультиметр, а вот токовые клещи работают по другому.

Они имеют магнитопровод в форме клещей, с помощью которого можно обхватить проводник и узнать величину протекающего по нему тока.

Какие бывают токовые клещи?

Они бывают со стрелочной индикацией. Это когда измеряемое значение тока фиксируются по отклонению стрелки на определенной шкале.

Еще бывают с цифровой индикацией. Это когда измеряемое значение тока выводится на дисплей, что реализовано на современных моделях.

Также эти устройства можно разделить по виду измеряемого тока. Обращайте на это внимание перед выбором модели.

Есть клещи, которые могут измерять и переменный и постоянный токи. Они немного дороже, но зато вы без проблем можете измерить утечку постоянного тока, которая разряжает аккумулятор в вашем автомобиле.

И есть модели, которые могут измерять только переменный ток. Они конечно подешевле, но зато вы тут ограничены измерениями только в сети переменного тока.

Из чего состоят токовые клещи?

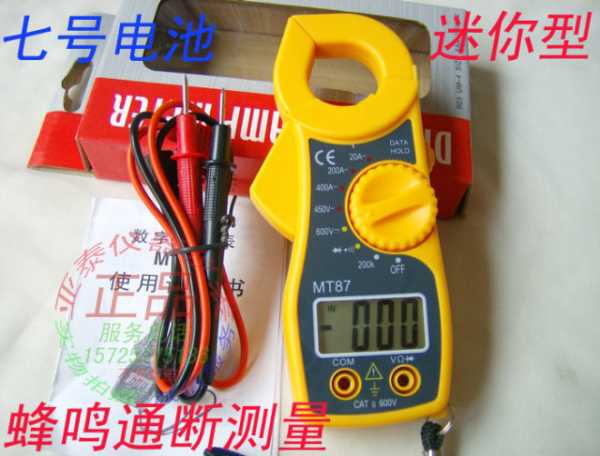

Практически все такие устройства состоят из следующих элементов:

  1. Магнитопровод в форме клещей.
  2. Кнопка раскрытия клещей для обхвата проводника.
  3. Гнезда для подключения измерительных щупов.
  4. Ручка переключения режимов измерения.
  5. Электронный дисплей для вывода информации.
  6. Кнопка фиксации результатов измерения.
  7. Измерительные щупы, которые подключаются к соответствующим гнездам.

Как пользоваться токовыми клещами?

Здесь ничего сложного нет. Следуйте этому алгоритму:

  • переводите ручку переключения режимов в нужное положение;
  • нажимаете на кнопку раскрытия клещей;

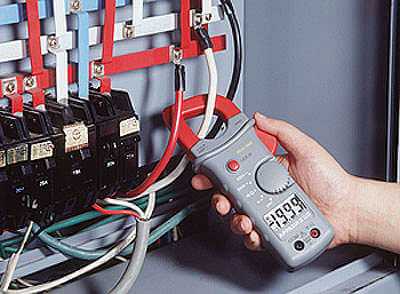

  • обхватываете одиночный проводник в сети переменного тока или в сети постоянного тока;
  • расположите токовые клещи перпендикулярно плоскости проводника;
  • отпускаете кнопку, таким образом, закрывая клещи и замыкая цепь магнитопровода устройства;
  • снимаете с дисплея измеренные показания тока.

Запомните! Измерять ток можно только на отдельном одиночном проводнике. Только тогда вы получите правильное значение тока. Если вы клещами обхватите весь провод (фазный + нулевой проводники), то тогда вы получите сумму токов протекающих по этим обоим проводникам. Тут в идеале у вас должен высветиться нуль. Однако если прибор покажет какое-нибудь маленькое значение тока, то это будет означать, что в вашем оборудовании есть небольшая утечка тока, равная полученному значению.

Дополнительные функции токовых клещей

Практически все модели токоизмерительных клещей снабжены дополнительными функциями. Это как я уже писал выше возможностью измерения постоянного и переменного напряжения, сопротивления цепи, температуры и т.д. Поэтому они могут заменить обычные мультиметры. Прежде чем покупать мультиметр хорошо подумайте, может стоит приобрести токоизмерительные клещи.

Надеюсь, что теперь вы поняли что такое токовые клещи и за чем они нужны.

Не забываем улыбаться:

Разработчики:
Собрать все это очень легко! Даже ваши девушки ничего не перепутают - все разъёмы разные!
Начальник с гордостью:
Они у меня умненькие, они переходники найдут.

sam-sebe-electric.ru
