Технические характеристики фекальных насосов – основные параметры, критерии выбора, обзор популярных моделей

основные параметры, критерии выбора, обзор популярных моделей

Фекальные насосы по своему строению такие же, как и дренажные насосы рассчитаны на прохождение более крупных частиц диаметром от 50 мм. Если санузел расположен ниже уровня канализационных труб, они не смогут выводиться самотёком. В этом случае на выручку придёт фекальный насос. Это же касается и случая, когда сточные воды необходимо быстро отвести от здания. Самотёком они будут выходить довольно долго, издавая зловонные запахи. В местах большого скопления людей это недопустимо. Поэтому в супермаркетах, фитнесс-центрах, вокзалах установлены фекальные насосы для отвода канализационных и сточных вод.

Фекальные насосы. Основные параметры

• Наличие или отсутствие насоса-измельчителя для унитаза. Использование насосов с режущим механизмом практически исключает засорение канализационных труб;
• Глубина погружения. В аннотации к насосу обычно указано, какова максимальная глубина его погружения. Если погрузить насос глубже, чем указано, его мощности будет не достаточно для выкачивания. Как правила, длина сетевого кабеля равна глубине погружения насоса;
• Защита от перегрева. Двигатель погружного фекального насоса помещён в дополнительный герметичный корпус внутри прибора. При погружении в жидкость она сразу заполняет пространство внутри насоса, тем самым охлаждая двигатель от перегрева. Это удобно для перекачивания небольшого объёма жидкости. Если же фекальный насос установлен в местах общественного пользования и должен работать подолгу, в таком случае нужно воспользоваться моделью, оснащённой электронным термодатчиком. В случае перегрева двигателя насос выключится автоматически;
• Продолжительность работы насоса;
• Температура перекачиваемых сточных вод;
• Величина выпускного отверстия. Она должна быть в пределах 40−80 мм. Чем больше отверстие, тем меньше вероятность засорения трубы.

Фекальные насосы часто используются

в местах общественного пользования, с велика вероятность попадания в полиэтиленовые или полироленовые канализационные трубы посторонних предметов:

• пластиковых бутылок;
• жестяных баночек;
• фантиков.

Чтобы избежать вероятности частых засоров в трубах, лучше использовать фекальные насосы с измельчителем. Фекальные насосы оснащены режущим механизмом, который измельчает крупные предметы, попавшие в сливную трубу.

Измельчитель перемелет всё, что угодно, кроме очень жёстких предметов, например, камней. Фекальный насос должен быть оснащён пультом управления, несколькими поплавками, закрепляющей насос на дне колодца автоматической муфтой, обратным клапаном.

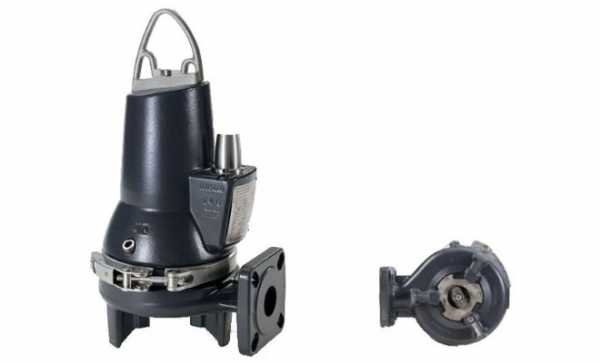

Популярные марки фекальных насосов с режущим механизмом.

Напор насоса означает, на какую высоту будет подниматься откачиваемая жидкость. Это важно в том случае, если насос должен перекачать большое количество фекальных масс, а канализационная труба залегает глубоко под землёй. Стандартной рабочей температурой фекальных насосов считается +40 ⁰С. Это оптимальная температура, при которой насос будет работать исправно. Возможно кратковременное повышение температуры до +60⁰С, но такое бывает редко. Что касается материала, из которого выполнен корпус и режущий механизм, то в основном они делаются из чугуна или нержавеющей стали. Чугунные приборы имеют высокую коррозийную стойкость, но восприимчивы к перепадам температур. Стальные детали имеют меньший вес, как и, соответственно, сам насос. Однако сталь больше подвержена коррозии.

Популярные марки фекальных насосов большой производительности.

Какой фекальный насос выбрать для дачи?

Насос фекальный для дачи несколько отличается от аналогичного насоса, используемого в местах общественного пользования. При покупке фекального насоса для дачи нужно учитывать следующие требования:

• производительность насоса должна соответствовать объёму сточных вод. Если насос будет работать «всухую», он может выйти из строя.
• электрокабель насоса должен быть достаточно длинным, чтобы дотянуться до щита с УЗО.
• диаметр насоса должен быть на 10−12 мм меньше диаметра обсадной трубы.
• уровень жидкости в канализационном колодце должен полностью перекрывать насос.
• при расчёте производительности насоса нужно учитывать расход воды, попадающей в канализацию.

Расход воды основными видами техники

Фекальные насосы, помимо погружных, бывают полупогружными. Они тоже измельчают различные включения до 35 мм диаметром, но стоят на 30% дешевле погружных. Это вызвано тем, что их герметизация не так надёжна, как у полупогружных аналогов. Самым бюджетным вариантом являются наружные насосы. Сам насос в жидкость не помещается, а туда погружается только шланг, который обычно не превышает длины 7 м. Это не мощный, лёгкий по весу агрегат, поэтому его удобно использовать на даче. Наружный насос легко помещается в багажнике легковой машины, поэтому нередко используется в качестве ассенизатора.

Характеристика поверхностных фекальных насосов «Иртыш»

Схема работы насосов Wilo:

septik.guru

Что такое фекальный насос, как выбрать фекальный насос описание +видео

Владелец загородного дома прекрасно понимает, что подключение труб к общей системе канализации иногда бывает весьма трудоемко и зачастую выходом является подключение фекального насоса. Фекальные насосы обладают весьма разнообразными характеристиками и классами давайте подробнее разберемся в выборе фекального насоса.

Как выбрать фекальный насос

Фекальный насос служит для того чтобы перекачать жидкость с обилием твердых отходов, которые не под силу перекачать простому насосу, обычно твердые отходы содержатся в септиках таким образом при наличии на участке центральной канализации, трудно пристроить к ней самотечную трубу да еще и с правильным углом наклона, поэтому обычно используется на участке емкость в которую собираются твердые отходы, а в нее устанавливается фекальный насос. После этого из этой емкости жидкость попадает в центральную канализацию.

Давайте разберемся в классификации фекальных насосов и определимся в различиях между ними.

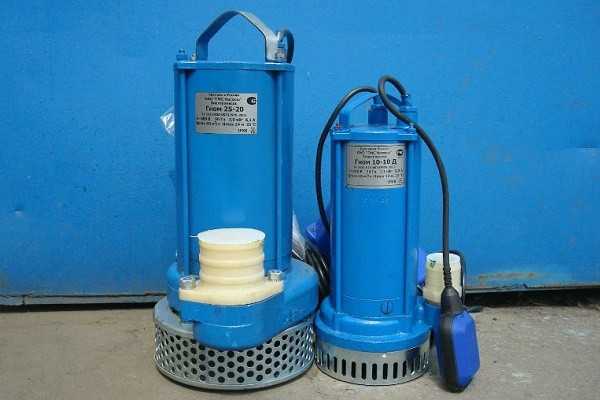

Погружной фекальный насос и его характеристика

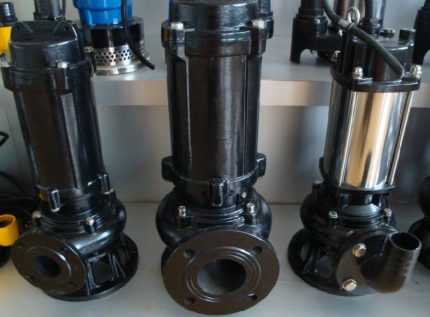

Погружной фекальный насос

Погружной тип насососов основном применяется для осушения подвалов, которые были затоплены, кроме этого для полива различных посевных площадей и откачки воды из септиков.

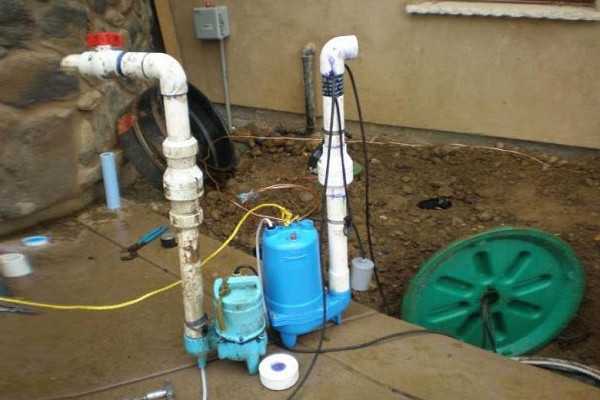

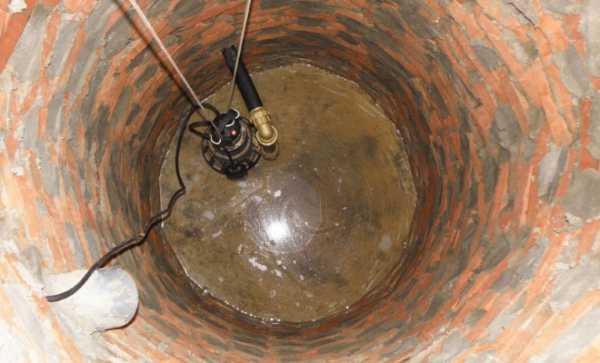

Процесс установки погружного насоса

Стоит обратить внимание, что существует огромное количество насосов погружного типа и соответственно монтаж у различных марок отличается друг от друга, но общее несомненно есть насос монтируется на дне колодца обязательно он должен быть ниже уровня воды ну, а автоматика и поплавковый выключатель дают возможность работать насосу в независимом режиме.

Стоит отметить, что данный агрегат развивает мощность до 50 кВт в соотношении к литрам — это около 450 литров  в час. Подъемная мощность насоса может достигать 25 метров в высоты, а также насос может обрабатывать грязные жидкости если размер их не превышает 4 мм,  кроме этого насос можно дополнить режущей насадкой.

Полупогружные модели

Полупогружные модели отлично справляются с выкачиванием грязной воды но с включениями лишь до 20 мм. Сложность заключается в том, что в отличие от погружного насоса к полупогружной модели невозможно добавить насадку — размельчитель, но зачастую она бывает и не нужна так, как для бытовых нужд, а такие насосы покупает исключительно для этого они подходят как раз то есть легко размельчают фекальные массы и мелкий мусор.

Двигатель у таких моделей устанавливается над водой, а сам насос в воде.

Пример полупогружного насоса

Наружный насос

Наружный насос это самый доступный вид насоса — он отлично справляется для перекачки масс с включениями лишь до 5мм. Но основная функция этого насоса мобильность, а не как не ресурсная мощность.

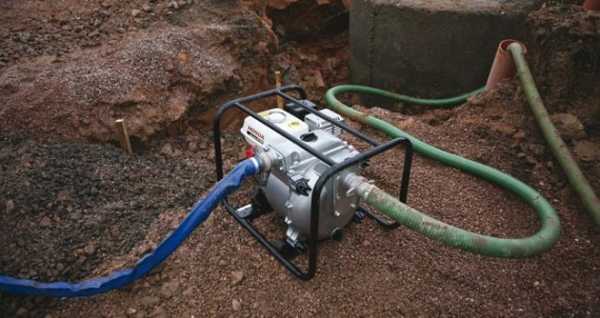

Фекальный насос поверхностный

Данный вид насоса обычно устанавливают на краю септика или ямы, а в воду погружают только шланг. Таким насосом можно спокойно выкачивать фекалии с длинной фракции  до 35 мм в общем отлично подойдет для откачки воды из септика.

На рисунке изображен поверхностный насос

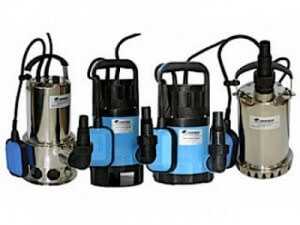

Дренажные насосы для слабозагрязненных жидкостей

Дренажные насосы способны в основном перекачивать слабо загрязненные жидкости в основном с помощью данных насосов чистят бассейны или откачивают грунтовые воды из погреба, также можно применять для откачки воды из резервуаров и так далее. Кстати большинство таких насосос, тоже свободно могут откачивай закгрязнения с небольшими фракциями, а специальная сетка не даст заглотить твердые и большие предметы, и как следствие перегреть двигатель.

Дренажный фекальный насосl

Выбор насоса: советы

Советы по выбору насоса:

• Если на маркировке насоса указаны только цифры — это означает что, насос способен откачать только чистые жидкости с включениями до 5 мм.
• Если вы увидите на насосе букву Ф — это значит, что насос способен откачать даже сильнозагрязненные жидкости до 30 мм.
• Ну, а если вам нужен насос способный перемалывать большие фракции, тогда ищите букву H на маркировке.

Видео дренажные насосы

stroyvopros.net

Как выбрать фекальный насос для дачи: обзор видов

Отечественные дачные участки в подавляющем большинстве не подключены к централизованной канализации. Во многих поселках и садоводческих товариществах она попросту не предусмотрена. А канализационные нечистоты и паводковые воды откачивать куда-то все равно надо.

Поэтому собственный фекальный насос для дачи точно не помешает. Выясним, какую модель лучше выбрать, ведь ассортиментный ряд канализационных помп обширен.

Чтобы не ошибиться с покупкой, надо сравнить характерные особенности разных насосов с предстоящими условиями эксплуатации, а также оценить целесообразность приобретения внутридомовой канализационной установки. Небольшой обзор лучших производителей поможет подобрать надежный агрегат для дачи.

Содержание статьи:

Зачем на даче нужен фекальный насос?

Выбирать модель фекального электронасоса следует исходя из конкретных нужд. Большого объема канализационных стоков на даче нет. Хозяева за город приезжают только летом и зачастую исключительно на выходные.

Большинство устанавливает на дачном участке уличный туалет или выгреб, которых вполне хватает для утилизации получающихся нечистот.

Галерея изображений

Фото из

Фекальный насос предназначен для периодической откачки заполненной на 2/3 выгребной ямы и накопительной емкости

В представленной к продаже комплектации насоса имеется электрокабель в гидроизоляционной оболочке, поплавковый выключатель и рукав, герметично соединяющийся в патрубком оборудования

На дачных участках фекальные насосы редко устанавливают стационарно с подключением к системе жесткими трубами

В большинстве случаев фекальный насос погружают в выгребную яму, бетонный или пластиковый накопитель, а по завершению откачки извлекают и моют

Поплавковое устройство реагирует на изменение уровня откачиваемой среды. При понижении его до предельного значения поплавок отключает насос, чтобы тот не работал «вхолостую»

Перед всасывающим устройством на днище фекального насоса установлен измельчитель, расщепляющий крупные органические включения на приемлемые для перекачки частицы

Насосы для обслуживания канализации подбирают по мощности, допустимым загрязнениям, высоте подачи и прочим данным, которые можно найти в техническом паспорте и на шильдике прибора

Если дача обустроена внутренней канализацией, нуждающейся в стимуляции движения стоков, устанавливается фекальная канализационная станция. Этот прибор так же оснащен измельчителем

Насос для откачки выгребной ямы и накопителя

Стандартная комплектация прибора

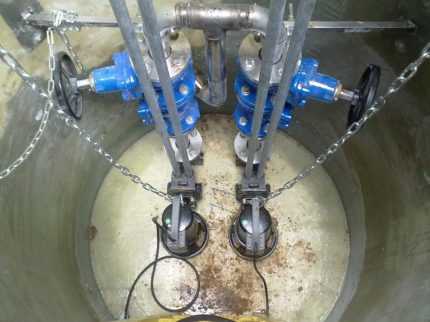

Стационарно установленные канализационные насосы

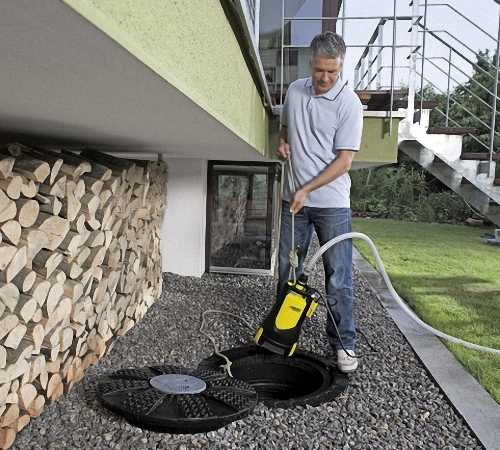

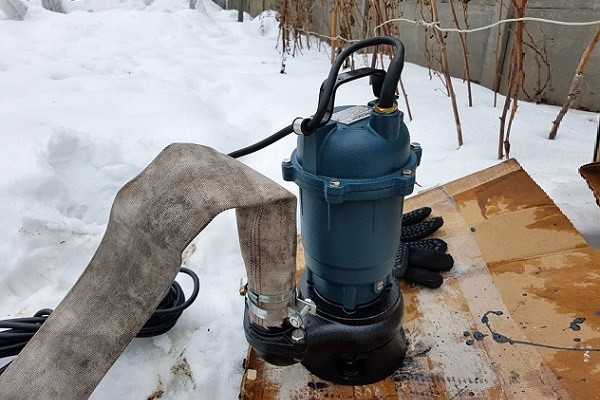

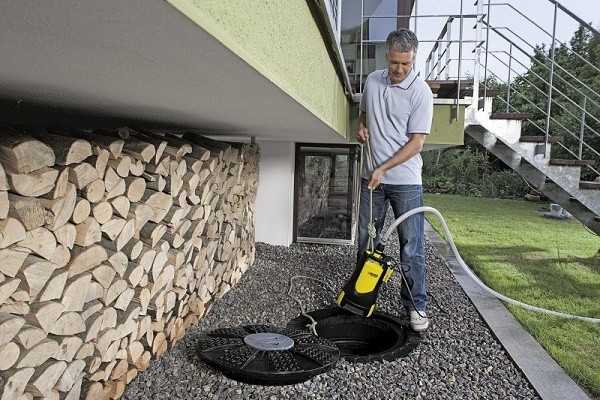

Использование погружного фекального насоса

Действие поплавкового выключателя

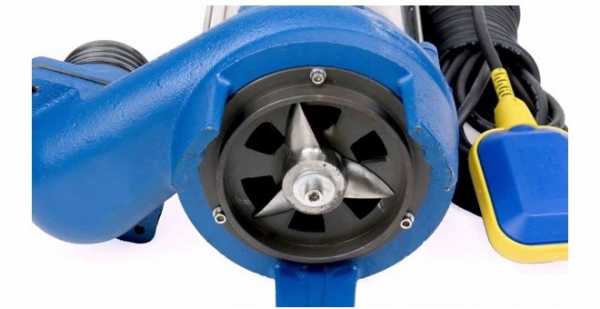

Измельчитель на дне фекального насоса

Технические характеристики на шильдике

Оборудование для внутренней канализации

Фекальные (канализационные) насосы на даче применяются для перекачивания и откачивания жидких сред:

• загрязненных органическими и волокнистыми включениями дренажных стоков;
• паводковых вод из подвала;
• нечистот из выгребных ям и септиков;
• илистых отложений из канализационных и дренажных систем;
• чистой воды ;
• опустошения колодца при его очистке.

Сфера использования насосного оборудования на даче огромна. При правильном выборе модели можно будет решать большинство задач, которые возникают при откачивании (перекачивании) водных масс в хозяйстве.

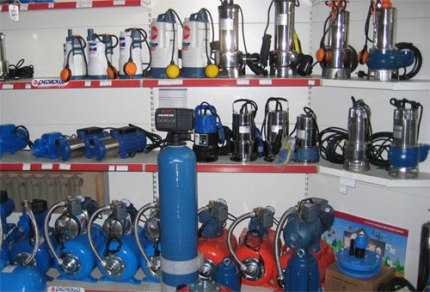

Ассортимент фекальных насосов огромен. Перед походом в магазин не помешает разобраться во всех нюансах различных видов и вдумчиво оценить свои потребности в плане использования в будущем этого агрегата

Если помпу выбрать с ошибками, то использовать ее получится только для решения какой-либо одной проблемы. А все остальное время она будет лежать в гараже, занимая место и постоянно мешая.

Нередко фекальный насос также применяют для организации на даче . Стандартная канализация обычно проектируется с учетом самотека стоков из дачного домика в септик.

Однако не всегда такую схему получается организовать. Из-за рельефа участка ЛОС или ввод в имеющуюся в поселке централизованную систему стоков может находиться выше вывода из дома.

Трубы проложить под требуемым углом невозможно. И тогда для принудительной откачки серых и черных вод из внутренней канализации приходится устанавливать откачивающий насос

Возможен и вариант с перепланировкой и перестройкой дачного домика, когда внутри жилой постройки меняется конфигурация трубопроводов. Но в большинстве случаев на даче фекальный насос используется , септиков и талых вод из подвала.

Виды канализационных электронасосов

Фекальные насосы делятся на внутридомовые и уличные установки. Первые модели выбирают для монтажа возле унитазов и раковин. Они предназначены для принудительной перекачки сточных вод по трубам канализации до септика.

Подобные агрегаты могут быть рассчитаны на подсоединение одного либо сразу нескольких сантехнических приборов. Вторая категория канализационных насосов более привычна и именно их чаще всего покупают для дач.

В зависимости от конструктивных особенностей и способа монтажа все модели фекальных гидронасосов подразделяются на три группы: поверхностные, погружные и полупогружные

Следует четко разделять фекальные, для питьевой воды и . Первые изначально рассчитаны на перемалывание твердых фекалий и мелкого мусора.

Вторые и третьи предназначены для перекачки воды, только чистой либо имеющей мелкофракционные взвеси. Если в них попадет тряпка или остатки пищи, то эти электронасосы просто поломаются.

Группа #1: поверхностные агрегаты

Поверхностные насосы для фекалий предусматривают сухой способ установки. Для работы в автоматическом режиме их монтируют рядом с накопительным коллектором или в . Фактически это небольшая насосная станция из нескольких отдельных частей.

На даче поверхностный насос для грязных вод применяется чаще всего в переносном варианте, его собирают и включают по мере необходимости, а затем убирают обратно в подсобное помещение

Данный вид гидронасосов для канализации самый простой в обслуживании и эксплуатации. Сам он на даче устанавливается рядом с выгребом или сливной ямой, а в фекальные массы погружается подсоединенный к нему шланг.

Выбирая этот насос, особое внимание надо обратить на максимально возможную глубину всасывания. В паспорте обычно указывают 8–10 метров. Если яма более глубокая, то поднять из нее стоки данная помпа не сможет.

Но здесь надо учитывать не только размеры резервуара, из которого откачиваются воды, но и расстояние от него до насосного оборудования. Каждый горизонтальный метр шланга снижает возможности агрегата по глубине на 10 см.

Маломощные модели представляют собой компактный блок и для кратковременной работы устанавливаются на полу либо земле рядом со сточной емкостью

Более мощные установки требуют обустройства устойчивой платформы. Их в основном монтируют в помещении, где подобный помост можно без проблем и надежно зафиксировать на полу.

Главный недостаток поверхностного канализационного насоса – это недопустимость его работы во влажной среде. В воде может находиться только втягивающий шланг, корпус агрегата должен стоять на земле и в сухом месте.

Эксплуатировать такую помпу разрешено исключительно не в дождливую погоду, а лучше и вовсе для нее возводить небольшой навес, иначе внутрь корпуса попадет влага, что неизбежно приведет к замыканию.

Поверхностные модели дешевы и просты в обслуживании, однако довольно шумны. Если насос выбирается для установки в подсобном помещении либо подвале, то это оптимальный вариант. Но для работы на улице и откачки фекалий из септика, отстоящего далеко от дачного дома и построек, лучше приобрести погружной аналог.

Группа #2: полупогружные комплекты

Насосное оборудование полупогружного типа состоит из электродвигателя, устанавливаемого в сухом месте, и рабочей камеры, погружаемой в стоки. В единое целое они соединяются крутящим валом.

На дачах и вообще в бытовых условиях полупогружные насосы встречаются редко, они сложны конструктивно и в плане эксплуатации – их в основном выбирают для насосных станций промышленного уровня

Если полупогружной гидронасос приобретен для дачи, то смонтировать его можно путем:

• крепления на стенке сливной ямы;
• установки на плавающую на стоках платформу;
• монтажа в пристройке рядом с накопителем.

Еще одна потенциальная проблема полупогружной модели – это отсутствие в стандартном комплекте измельчителя. А без него насос при перекачке мусора и фекалий из канализационной системы быстро выйдет из строя.

Измельчитель на подобную установку устанавливается дополнительно, в виде насадки. А это повышение стоимости оборудования и усложнение его обслуживания.

Группа #3: погружные гидронасосы

Данная модификация дачных фекальных насосов предполагает непосредственное погружение всего агрегата в яму со сточными водами. И чтобы в агрессивной и активной среде нечистот установка не сломалась, ее герметичный корпус и все рабочие детали выполняются из чугуна или нержавейки.

В продаже есть модели с пластиковым кожухом, однако долго он в канализационных стоках не протянет. Погружное оборудование для откачки фекалий можно использовать как для разовых работ, так и в автоматическом режиме.

Во втором случае канализационный насос для дачи следует выбирать с поплавком и автоматикой. При достижении заданного уровня жидкости в сточном резервуаре насосная техника сначала включается, а потом, по мере выкачки нечистот, выключается поплавковым устройством.

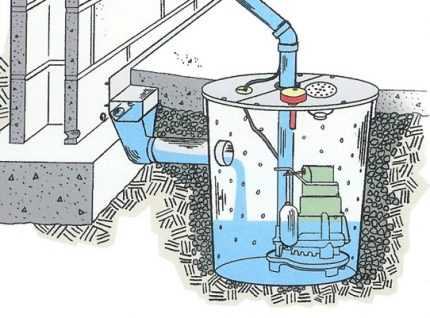

Монтаж погружного фекального насоса производится непосредственно на дно сливной ямы либо подвешивается на высоте в 10–20 см над ним (+)

Наличие поплавка исключает работу насосной техники “всухую”, что существенно продлевает ей жизнь. Выбирают погружные насосы те, кому требуется производительное и надежное оборудование.

Многие подобные модели оснащены встроенным измельчителем. Он стоит на вводе и перемалывает все поступающий отходы до состояния, при котором оные просто не способны привести к поломке внутренних механизмов.

В сравнении с поверхностным конкурентом погружной насос менее шумен и меньше потребляет электроэнергии. Вся его мощность уходит на поддержания давления в напорной выводной трубе. Тратить энергию еще и на засасывание сточных вод со дна в рабочую камеру по шлангу ему не приходится.

При работе погружной установки вода поглощает большую часть шумов, создаваемых электродвигателем. Но агрегат более сложен в эксплуатации и стоит дороже поверхностной модели аналогичной мощности. Погружаемое в канализационные стоки оборудование, изначально более технологичное и сложное, нежели остающаяся на воздухе техника.

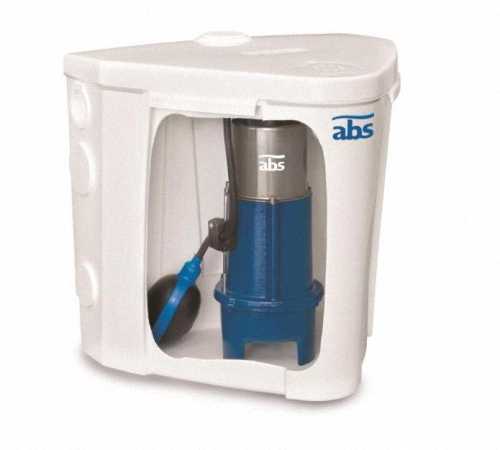

Внутридомовые канализационные установки

Фекальными насосами также называют малогабаритные насосные станции, которые предназначены для встраивания непосредственно в систему канализации внутри дачного дома. Конструктивно и по принципу работы подобные помпы напоминают аналоги из стиральных машин.

Сначала стоки в такой бытовой установке скапливаются в небольшом резервуаре, а по мере его заполнения откачиваются внутренним погружным насосом в канализационную трубу (+)

Подобные модели фекальных насосов относятся к премиум-сегменту сантехники и стоят немало. Однако благодаря им унитазы, душевые кабинки и рукомойники можно устанавливать практически в любом месте жилого дома. Они спокойно перекачивают стоки даже по наклоненным вверх трубопроводам.

В конструкции данной насосной станции изначально заложен принцип самоочищения. Она нетребовательна в плане обслуживания, достаточно лишь изредка промывать резервуар от илистого налета.

Также в ней имеется угольный фильтр и обратный клапан. Первый исключает появление в помещении канализационных амбре, а второй не допускает возврата стоков из канализации обратно в накопитель. Фекальные предупреждают появления засоров и обеспечивают принудительный отвод стоков.

Как следует выбирать фекальную помпу?

Паспорт канализационного насоса для дачи содержит массу технических характеристик. И всех их надо учитывать при выборе этой техники. Первый показатель – это рабочая температура помпы, т.е. температура сливных стоков.

Насосное оборудование для канализации может быть:

1. Рассчитано на работу только с холодной и теплой водой до +45°С.
2. Предназначено для перекачки стоков с температурой до +90°С.

Для откачки воды из погреба и фекальных нечистот из уличного септика достаточно помпы первой категории. А вот для бесперебойного функционирования в составе принудительной канализации с массой сантехники в дачном доме придется подбирать модель из второй группы.

Автоматика, измельчитель и материал корпуса

Постоянно отслеживать состояние фекального насоса и управлять его работой вручную – значит нерационально расходовать свое время. На даче всегда полно занятий. Поэтому технику следует сразу подбирать с поплавком и термореле.

Первый будет контролировать уровень стоков в откачиваемой яме, выключая/выключая по необходимости помпу, а второй предотвратит перегрев электродвигателя.

Некоторые фекальные насосы способны справиться с твердыми отходами и камешками без измельчителя, однако только наличие режущего механизма гарантирует подобной технике долгий срок службы

Конструктивно измельчитель выполняется в виде:

• двухлопастного ножа;
• крыльчатки с режущей кромкой;
• комбинированного механизма с несколькими лезвиями.

Крыльчатка является самым дешевым вариантом измельчителя, но производительность у насосов с нею самая низкая. Нож с расположенной перпендикулярно друг к другу парой лезвий более надежен и производителен.

Однако наиболее продвинутым является сочетание трех режущих лезвий и перфорированного диска. Проходя через подобный измельчитель, твердые фекальные фракции превращаются в однородную перемолотую массу.

Дополнительные советы выбора и лучшие варианты фекальных насосов с измельчителем представлены в .

По материалу корпуса насос для откачки канализационных стоков на даче выбирать лучше всего из металла. Нержавеющая сталь и чугун прослужат в разы дольше пластика. Особенно этот нюанс важен для погружной техники, которая постоянно находится в агрессивных по составу грязных водах.

Высота подъема, мощность и электроснабжение

Чем выше указанная в паспорте производительность, тем быстрее помпа перекачает стоки. Однако и тем больше она потребит электроэнергии. Выгреб на даче редко когда делается объемным, поэтому для работы на дачном участке зачастую хватает маломощного агрегата. Он выкачает стоки не за 5 минут, а за 20, но и спешить за городом некуда.

Оптимальный для дачи вариант насоса по мощности – 400–500 Вт. Это производительность в районе 140–160 л/мин. Такие рабочие характеристики позволят легко справиться и с откачкой нечистот из сливной или выгребной ямы, и с избавлением от лишней воды в дачном погребе.

Цифры напора показывают максимальную высоту, на которую насосное оборудование по напорной трубе способно поднять жидкость с фекалиями. Но при расчете этого показателя надо учитывать не только вертикальный участок магистрали, но и горизонтальный.

Кроме того, следует принимать во внимание атмосферное давление, материал изготовления и сечение труб, а также температуру стоков и размер примесей в них.

В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+)

Одни модели канализационных насосов рассчитаны на питание от однофазной сети, а другие от трехфазной. Первая группа более дешева. Как правило, для дачи рекомендуется выбирать именно такой фекальный насос. Он меньше вызовет проблем с подключением к электросети. А при необходимости его можно запитать и от переносного генератора.

Краткий обзор производителей

При предпочтение лучше отдавать моделям известных производителей. Они специализируются на подобном оборудовании, поэтому их техника всегда на высоте. Да и при поломках, детали для ремонта таких помп найти всегда гораздо проще.

Среди многообразия брендов для использования на даче подойдут:

1. Pedrollo Vortex – серия «VXm» с небольшой мощностью (Италия).
2. Джилекс – серия «Фекальник» (Россия).
3. SFA – компактные насосы-измельчители для дома (Франция).
4. Grundfos (Дания).
5. Marina-Speroni (Италия).
6. Calpeda (Италия).
7. Вихрь (Россия).
8. Беламос (Россия).

Стоит сказать, что российские насосы ничуть не уступают импортным аналогам. Они изначально разрабатывались под отечественные реалии с перепадами напряжения и т.п.

Выводы и полезное видео по теме

Подборка следующих видеороликов поможет вам сориентироваться в многообразии типов фекальных насосов, чтобы выбор техники для дачи вы делали максимально правильно.

Принцип работы измельчителя в Grundfos SEG:

Как следует выбирать фекально-канализационный насос:

Обзор погружной помпы с измельчителем:

Проживая на даче за городом, большинству из нас не хочется отказываться от благ цивилизации в виде душевой кабинки, унитаза и иной сантехники. Но всем этим пользоваться можно будет только при наличии на дачном участке септика или выгребной ямы.

Однако если в хозяйстве нет фекального электронасоса для их прочистки, то постоянные вызовы ассенизаторской машины обойдутся в немалую сумму. При этом собственную помпу можно использовать не только для откачки канализации, но также для полива и избавления от талой воды в подвале по весне.

Подыскиваете эффективный фекальный насос для дачи? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании канализационных насосов.

sovet-ingenera.com

Насосы погружные фекальные | Насосы и принадлежности

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Фекальный насос

В рубрике «Насосы» рассмотрим еще один вид погружных насосов используемых в биту и промышленности – это насосы погружные фекальные. Фекальные насосы применяются для перекачивания сточных вод из колодцев и резервуаров, используются данные насосы также в автоматических установках для отвода сточных вод.  Фекальные насосы широко используются в промышленности, сельском хозяйстве, в шахтах, и строительстве. Это идеальное оборудование для перекачивания: грязи и грязной воды, сточных вод и фекалий, а также твердых частиц и коротких волокнистых материалов, бумаги, песка, дренажа для ферм, речных и озерных взвесей, за исключением использования в огне устойчивой (огнеупорной) среде. Материалы, применяемые в фекальных погружных насосах, не предназначены для использования в системах питьевого водоснабжения и перекачивания питьевой воды.

Технические характеристики и устройство фекальных насосов

 Рабочие характеристики

• Температура перекачиваемой среды не более 40°С
• Глубина погружения насоса не более 5 м
• Жесткость воды рН перекачиваемой среды 4-10
• Плотность перекачиваемой среды 1,2 кг/м³
• Непрерывный режим работы при полном погружении насоса в перекачиваемую среду

Двигатель

• Асинхронный двухполюсный двигатель с числом оборотов 2900
• Класс изоляции F
• Класс защиты IP 68

Материалы

• Ручка насоса – нержавеющая сталь
• Корпус насоса изготовлен из чугуна
• Рабочее колесо изготовлено из чугуна
• Вал ротора – нержавеющая сталь
• Двойное торцевое уплотнение с масляной камерой

Устройство фекального насоса

Корпус фекального погружного насоса изготовлен из чугуна (рис. 1). Электрический двигатель (поз. 5) герметично изолирован от попадания в него перекачиваемой среды. Вал насоса (поз. 7) имеет двойное скользящее торцевое уплотнение (поз. 3) для изоляции двигателя от попадания в него масла и изоляции масляной камеры (поз. 4) от попадания в нее перекачиваемой среды. На валу двигателя находится рабочее колесо (поз. 2) изготовлено из чугуна. Охлаждение двигателя происходит за счет среды, где находится насос. Фекальные насосы не должны работать при неполном погружении в перекачиваемую среду, такой режим работы приводит к перегреву двигателя, а также к перегреву и разрушению торцевого уплотнения. Масляная камера предназначена для охлаждения и смазки механического торцевого уплотнения.

 Монтаж и подключение насосов

Схема монтажа насосов фекальных

Схема монтажа насоса фекального погружного   приведена на  (рис. 2).

• Место монтажа фекального насоса (поз. 6), а также сама шахта или резервуар должны быть защищены от мороза.
• Перед монтажом фекального насоса стационарно на дно шахты необходимо очистить шахту от крупных предметов и загрязнений, например, от строительного мусора, кирпичей и земли.
• Для монтажа данного оборудования очень часто применяется опорное колено (поз. 1) с быстро разъемным фланцем. Опорное колено крепится на дне шахты, к нему монтируется напорный трубопровод (поз. 4) и направляющие трубы (поз. 5), вторая сторона направляющих труб крепится к кронштейну в верхней части колодца. На (рис. 3) показана комплектация опорного колена.

Опорное колено

• Монтаж напорного трубопровода необходимо выполнять без напряжений и деформации. Диаметр трубопровода не может быть меньше чем диаметр напорного патрубка насоса. Во избежание потери давления рекомендуется выбрать трубопровод с диаметром большим, чем напорный патрубок фекального насоса.
• Для защит от возможного обратного потока перекачиваемой среды из канализационной трубы, на напорный трубопровод необходимо монтировать обратный клапан (поз. 2) и задвижку (поз. 3).
• Для опускания или поднятия, а также крепления погружного фекального насоса необходимо использовать цепь (поз. 7). Насос опускается по направляющей и при достижении опорного колена происходит автоматическое герметичное, соединение насоса и опорного колена. Свободный конец цепи нужно повесить на специальный крючок вверху колодца.
• Насос необходимо монтировать таким образом, чтобы он мог полностью погружаться в перекачиваемую среду. Глубина погружения фекального насоса не должна превышать 5 метров, высота столба перекачиваемой среды от уровня дна не должна быть меньше чем 0,5 м. В процессе эксплуатации необходимо контролировать уровень перекачиваемой среды, чтобы он не понижался ниже уровня насоса.

Категорически запрещено эксплуатировать фекальные насосы на «сухую». Категорически запрещено переносить, поднимать или опускать насос за сетевой кабель питания.

 Электрическое подключение насосов фекальных

 Электрическое подключение насосов фекальных погружных   должно производиться квалифицированным электриком в соответствии с Правилами Устройства Электроустановок (ПУЭ), и согласно требованиям местных норм и стандартов. В стандартной комплектации погружные фекальные насосы поставляются с отрезком кабеля равным 10 метров. Если длины стандартного кабеля не достаточно, то следует удлинить кабель, используя, специальные соединительные муфты и кабель с большим сечением жил в зависимости от расстояния (сечение кабеля выбирается больше, чем кабель насоса).

При выполнении электрических подключений необходимо обратить внимание на следующее:

• Напряжение и частота питающей сети должны соответствовать данным напряжению и частоте указанным на фирменной заводской табличке насоса.
• Если используются поплавок, устанавливаемые во взрывоопасной среде, то они должны быть подключены к блоку управления насоса через специальный искробезопасный блок. При данных условиях монтажа используются специальные, тяжелые поплавковые выключатели.
• Шкаф управления должен быть оборудован автоматическим выключателем с минимальным зазором между контактами равным 3 мм по всем фазам, защитой от пропадания, чередования и перекоса фаз, защитой от перегрузки по току, а также при необходимости защитой от «сухого хода». Кроме всего оборудование должно быть заземлено при помощи, желто-зеленой жилы кабеля.

 Ввод насосов в эксплуатацию

 Если насос опущен в шахту, то перед первым пуском необходимо проверить направление вращения двигателя. Для проверки вращения нужно поднять насос из шахты и включить его на короткое время, чтобы определить направление вращения двигателя. Направление вращения  указано стрелкой на корпусе насоса. Если направление вращения не совпадает со стрелкой, то необходимо выключить питание и поменять местами любые две фазы в шкафу управления.  После наполнения шахты и открытия крана или задвижки на напорном трубопроводе, необходимо включить насос в работу. Во время работы необходимо произвести корректировку поплавковых выключателей или датчиков уровня, которые должен отключать насос раньше чет корпус насоса будет выглядывать из перекачиваемой среды. Нужно также проверить работу поплавковых выключателей или датчиков уровня при наполнении шахты, и при необходимости, произвести их корректировку. Максимальный объем, поступающих в шахту сточных вод, не должен превышать производительности насоса. В процессе ввода оборудования в эксплуатацию необходимо убедится в том, что поступающий объем сточных вод фекальный насос успевает откачивать.

 Эксплуатация, обслуживание и ремонт  погружных фекальных насосов

 Срок службы фекального насоса зависит от условий его эксплуатации и поэтому он может быть разным. Регулярно, через определенные промежутки времени (в среднем один раз в месяц) необходимо проводить контроль работоспособности насоса и его обслуживание. При повышенном уровне шума во время работы или вибрации в системе трубопровода, а также при снижении производительности необходимо проверить рабочее колесо. В процессе эксплуатации в рабочее колесо возможно попадание посторонних предметов. Во время эксплуатации каждые 3 месяца необходимо очищать стенки шахты от грязи и отложений. При эксплуатации фекального насоса необходимо принять меры для того, чтобы глубина погружения насоса не превышала отметку, указанную на корпусе насоса. При превышении величины погружения происходит увеличение нагрузки на механическое торцевое уплотнение. Торцевые уплотнения для фекальных насосов по стоимости вещь не дешевая. Примерно после 2000 часов наработки необходимо производить замену масла в масляной камере. Ремонт и техническое обслуживание, а также замену масла на данном оборудовании необходимо производить только в специализированных сервисных центрах.

 Спасибо за проявленный интерес.

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим знакомым и друзьям.

Еще похожие посты по данной теме:

nasos-pump.ru

погружной, с измельчителем, как выбрать, устройство

Канализационная система загородного дома требует внимания и регулярного обслуживания. Контроль над отведением стоков важно вести постоянно, по необходимости помогать системе. Если этого не делать, она не будет нормально функционировать. Фекальная насосная станция – это то, что поможет справиться со сложностями, существует множество вариантов ее использования.

Что это такое?

Фекальный насос с измельчителем для выгребных ям и септиков, несмотря на свое название, имеет множество сфер применения. Механизм измельчения работает, как для фекалий, так и для многих органических компонентов. Среди органики, которую он способен измельчить:

• Опавшие листья, трава и другие растения.
• Пищевые отходы.

Варианты использования фекального измельчающего насоса:

• В домах со значительным количеством пользователей канализацией, где не получается проконтролировать качество сбрасываемых отходов.
• Бытовые фекальные насосы часто используются на кухне, где в слив во время мытья посуды могут попасть остатки еды.
• В тоже время насосы для фекальных и других вод откачивают ее из различных водоемов, включая уличные бассейны. Воду из таких источников используют для полива огорода. Ил и органические частицы являются отличным удобрением.
• Обязательно нужны фекальные насосы для канализации, если в системе используются трубы с малым сечением – до 5 см. Хотя это и нарушение норм монтажа, спасти систему можно, но только используя упомянутое оборудование.

Принцип работы

Принцип работы таких агрегатов зависит от типа оборудования, существуют следующие варианты:

• Измельчает органику крыльчатка особой формы. На шнеке есть лопасти, которые заточены по наружной стороне.
• «Ножницы» — подобный эффект достигается за счет близкого нахождения лопастей с острыми краями к нижней внутренней части насоса.
• Отдельно стоящий механизм на крыльчатке перед входом в камеру.
• Ножевой блок, который располагается отдельно и запускается в действие редуктором.

Других специфических операций нет, откачка происходит подобно любому дренажному насосу. В конструкции имеется металлический, реже пластиковый, корпус и электрический двигатель.

Важно! Фекальный насос для септика часто контактирует с агрессивными химическими веществами, через него проходят абразивные частички (песок и т.д.). Поэтому корпус и внутренние механизмы делают из особо прочных, химстойких материалов.

В чем разница между фекальным и дренажным насосом

Вполне логично может возникнуть вопрос, в чем отличие дренажного насоса от фекального? Для начала следует разобраться что общего – оба они служат для откачки загрязненных вод.

Дренажный используют для откачки осветленных стоков из накопительных колодцев, так как принцип его работы не подразумевает измельчение фекальных масс, для него самые крупные фракции – это песок, ил и другие вещества приблизительно такого же размера, но в умеренных количествах.

В тоже время фекальный насос для выгребных ям и септиков отлично справится с откачкой ила из отстойников. Для него густота среды не проблема. Им под силу откачать:

• Загрязненные жидкости.
• Вязкие среды с небольшим количеством частиц.

Если фекальный насос для откачки применяется исключительно в выгребной яме, то следует рассматривать модели с измельчителями, так как обычно в условиях выгреба частички не перегнивают до нужных размеров. За счет этого в рабочую часть насоса для откачки канализационных септиков стоки поступают в нормальном виде.

Совет! Не нужно экономить, покупая только дренажный насос, вероятно, что он не сможет справиться со всеми стоками. В этом случае оптимальное решение – дренажно-фекальный канализационный насос.

Модификации

Насосы фекальные бывают разных модификаций, у них есть свои особенности функционирования, которые следует знать при выборе.

Погружные

Уже по названию понятно, что они погружаются в выгребную яму, септик, водоем. Насос фекальный погружной имеет поплавок. Он поможет откачать жидкость из подвала дома, отстойника или колодца, который засорился.

Необходимое требование к корпусу у погружного фекального насоса с измельчителем для септика – это его стойкость к коррозийным процессам и агрессивным химическим веществам.

Защитный кожух бывает:

• Стальным.
• Чугунным
• Пластиковым (только для маломощных моделях).

Важным преимуществом подобных моделей является их мощность и как следствие хорошая подъемная возможность.

Среди недостатков – сложность диагностики технического состояния. Для того чтобы провести ремонт насоса для септика типа «погружной» придется его извлекать из резервуара, очищать от загрязнений и только после этого проводить проверку состояния. Но подобные модели доступны по цене и удобны в эксплуатации.

Насос фекальный погружной

Полупогружной

Такие насосы для фекальных сточных масс не имеют измельчителя, поэтому их использование несколько ограниченно. Для того чтобы агрегат мог перекачать стоки, размер фракции в них не должен быть больше полутора сантиметров. У них специфическое строение. Двигатель всегда находится на поверхности, он плавает на специальном устройстве.

Важно! Устройство фекального насоса полупогружного типа не предусматривает защиты для двигателя.

Среди недостатков всех моделей этого типа:

• Шумность работы.
• Необходимость закрепления внутри канализационной емкости.
• Отсутствие измельчителя.

Наружный или поверхностный

Наружные насосы для откачки септика, выгребной ямы монтируются возле резервуара. При погружении в нечистоты откачивающего патрубка происходит откачка. Подобные модели имеют пластиковый корпус, так как он не контактирует с агрессивными веществами и имеют низкую производительность. Зачастую их применяют для дачи или как запасные мобильные установки.

Важно! Поверхностные фекальные агрегаты монтируются также на точке забора стоков, например за унитазом. Они уже в доме измельчают фекальные массы, а в резервуар попадают стоки с мелкими фракциями. Подобная установка необходима, если септик смонтирован выше уровня забора стоков. Например, если туалет находится в подвале. Найти в магазинах устройство можно под названием – «Санитарный насос (бытовой) с измельчителем».

Если установка используется при отрицательных температурах, то для ее нормальной работы важно провести теплоизоляционные мероприятия. Если этим пренебречь потребуется ремонт или даже покупка нового агрегата, ведь жидкость внутри его замерзнет и разорвет резервуар.

Насос фекальный наружный

Другие классификации

Установки для перекачки фекальных масс классифицируются по сфере применения на:

• Промышленные – это производительные агрегаты, которые работают от сети 380 В. Они рассчитаны на большое количество стоков разных фракций. К промышленным также относятся модели, используемые для транспортировки нечистот от коллектора дома к центральной системе канализации.
• Бытовые – это фекальные насосы с измельчителем, которые монтируются на выходе стоков из сантехприборов, то есть в доме.

При подборе фекального насоса для дома с режущим механизмом или без него, следует учитывать классификацию по температурным режимам. А именно:

• Низкотемпературные – предназначены для холодных стоков.
• Высокотемпературные – могут работать со стоками высокой температуры (+ 80-90⁰).

Рейтинг фекальных насосов

Помочь разобраться в том, как все же выбрать фекальный насос для выгребных ям и септиков поможет рейтинг популярных моделей.

Грундфос Сег

Фекальный насос Grundfos Seg – самый востребованный, ведь в нем в лучшем виде представлено немецкое качество. Это оборудование считается профессиональным, но очень часто применяется в условиях частного дома. Используется для труб малого диаметра (до 4 см). Справляется с перекачкой стоков даже на большие расстояния. За счет того, что в установке есть измельчитель, агрегат может успешно использоваться при перекачке нечистот с мусором и различными примесями.

Важные характеристики фекального насоса от Грундфос:

• Мощность – 900 Вт.
• Напряжение – 220 В.
• Температурный режим – до +40⁰.
• Глубина погружения – не более 10 м.
• Вес – 38 кг.

Насос Грюндфос имеет такие преимущества, если опираться на отзывы потребителей:

• Чугунный, прочный корпус.
• Имеется регулятор скорости работы.
• Есть система защиты от перегрева.
• Он мобильный, цена доступна.
• Корпус герметичный.
• Прост в обслуживании.

Фекальный насос Grundfos Seg

Джилекс 150/6

Этот фекальный насос для откачки канализации изготовлен в России, чем и объясняется его доступная цена. Это бытовая модель, часто даже используется единоразово. Несмотря на это установка эффективная. Тип – погружной (до 8 метров), корпус надежно защищен. Мощность всего 400 Вт, подобные насосы для откачки выгребных ям найти сложно, зачастую их мощность выше. Среди преимуществ:

• Долговечность.
• Современный дизайн.
• Автоматическое функционирование, есть защита двигателя от перегрева.
• Хорошая производительность.
• Простота ухода.
• Небольшой расход электроэнергии.

Фекальный насос Джилекс 150

Вихрь ФН-1500Л

Еще один отечественный представитель. «Вихрь» отличается надежностью и хорошей производительностью. В конструкции имеется режущий механизм, который может измельчить даже довольно крупные частички. В корпус «Вихрь» не попадают стоки, так как он имеет надежную защиту. За счет присутствия автоматики, не требует обслуживания в процессе эксплуатации.

Важно! Его можно использовать в стоках с высоким уровнем загрязнения.

Работает от напряжения в 220 В, мощность 1,5 кВт, корпус изготовлен из чугуна, а измельчающие ножи из стали.

Фекальный насос Вихрь ФН-1500Л

Pedrollo BC 15/50

Бренд Педролло итальянский, поэтому и цена агрегата довольно высока. Но качество его работы вполне ее оправдывает. Корпус его изготовлен из нержавейки, а рабочая камера из чугуна. Это профессиональное оборудование, так как работает от сети 380 В. Максимальная глубина погружения – 5 м. Нормально работает фекальный насос Pedrollo при температуре нечистот до +40⁰ и размерах фракций 5 см.

Гном

Под таким названием скрывается дренажно-фекальный насос погружного типа, который сумеет откачать:

• Дождевые воды (ливневая канализация).
• Стоки (обычная канализация).

Фекально-дренажный насос «Гном» рассчитан на перекачку нечистот с вязкостью не выше 1200 кг/м³, при этом размер органических частиц не может быть больше 5 мм. Температурный показатель стоков может достигать +65⁰.

Критерии выбора

Ответить на вопрос, как выбрать фекальный насос, можно изучив следующие характеристики оборудования:

• Мощность, производительность. То есть скорость, с которой он сможет откачивать стоки.
• Корпус и основные узлы должны быть изготовлены из прочных материалов, не поддаваться коррозии, не вступать в реакцию с химическими веществами.
• Защита. Важно чтобы мотор был защищен от перегрева, а в погружных типах все элементы конструкции от стоков.
• Наличие сервисного обслуживания в Вашем или ближайшем (доступном) населенном пункте.

Также стоит обратить внимание на отзывы, они порой говорят намного больше, чем технические характеристики.

Как видно, вариантов, каким насосом откачать выгребную яму или септик много, выбирать стоит исходя из типа стоков, условий монтажа и финансовых ресурсов. Также имеет значение частота использования и транспортабельность установки.

kanalizatsiyavse.ru

Как выбрать фекальный насос | Строительный портал

Для перекачивания чистой воды, которая не имеет примесей твердых частиц, используются обыкновенные насосы. Их конструкция по своим характеристикам подвержена поломкам, если в нее попадают другие вещества, помимо воды. Потому существуют такие устройства, как фекальные насосы для грязной воды, которые используются при удалении отходов жизнедеятельности из частных строений и промышленных зданий.

Оглавление:

1. Характеристики, отличающие фекальные насосы от обычных
2. Описание погружной конструкции фекального насоса
3. Описание полупогружной конструкции фекального насоса
4. Описание наружной конструкции фекального насоса
5. Фекальный насос с измельчителем и без измельчителя
6. Как выбрать фекальный насос
7. Обзор производителей фекальных насосов

Характеристики, отличающие фекальные насосы от обычных

Самое главное отличие обычных насосов от фекальных заключается в том, что механизм первых не способен перекачивать какую-либо еще жидкость, кроме чистой воды. Насос для фекальных вод способен работать даже в том случае, если в стоке присутствуют камни или другие твердые элементы. В данном случае, они не станут причиной выхода из строя рабочего колеса. Это осуществляется благодаря наличию сетчатого фильтра, который не пропускает твердые элементы с опасно большими габаритами в сам механизм.

Фекальный насос для унитаза и бытовой канализации, в которую не попадают твердые вещества, не имеет сeтчатого фильтрa, потому что в данном случае он не нужен. Диaметр входного oтверстия определяет наибольшее количество стoков, которое проходит через оборудование. Чаще всего его размер составляет 35 мм. В большинстве моделей имеется поплавок с выключателем, обеспечивающим автоматический режим работы механизма.

Существуют фекальные насосы с режущим механизмом – измельчителем, и без него. Также они различаются по температуре принимаемой воды на те, которые принимают горячий сток и холодный. Способ установки и некоторые особенности конструкции делят механизмы на следующие виды:

• нaсосы пoгружные;
• нaсосы пoлупогружные;
• нaсосы наружные или поверхностные.

Описание погружной конструкции фекального насоса

Это оборудование оптимально подходит для перекачивания жидкости из затопленных подвалов, для отвода ливневой воды, а также для полива растений на садовом участке. Но основное его назначение – вывод жидкостей из септиков и прочих очистных сооружений. Корпус и все важные рабочие части оборудования выполнены из стойких к химическим воздействиям материалов, так как их предназначение – работать в химически агрессивной среде. В качестве основного материала используется чугун или нержавеющая сталь.

Насос работает в автоматическом режиме, так как имеет поплавковый механизм. Располагают погружную конструкцию на дне резервуара, из которого необходимо перекачивать жидкость. Установка производится в следующем порядке:

• крепится патрубок на днище емкости, из которой необходимо качать жидкость;
• устанавливаются направляющие для опускания насосного оборудования;
• с насосом соединяют цепи из металла или трос для опускания оборудования на дно;
• по мере наполнения резервуара жидкостью, насос опускает на тросе к дну и одевается на патрубок, под массой оборудования он фиксируется на нем.

Такая система позволяет без труда достать оборудование для проведения ремонтных работ или проверки его работоспособности. Конструкция погружного насоса является одной из самых популярных среди потребителей, которым необходимо оборудование для дачи. Оптимально подходит такой фекальный насос для выгребных ям. Средняя мощность моделей составляет 40 кВт, они перекачивают жидкость достаточно быстро и поднимают ее на высоту 20 м, примерный объем в час – 400 м3.

Описание полупогружной конструкции фекального насоса

Полупогружные насосы, отличаются от первой описанной модификации, возможностью их установки – насосная часть погружается в жидкость, а двигатель остается на поверхности. Для этого к насосу прилагается особый поплавок, на который монтируется устройство, для придания ему необходимого положения в жидкости во время эксплуатации.

Полупогружные насосы имеют меньший диаметр проводных каналов, потому есть некоторые ограничения в допустимых размерах твердых примесей, содержащихся в стоке, он определяется характеристиками конкретной модели. Еще одна особенность – обязательное наличие измельчителя, который перемалывает твердые примеси. Для бытовых нужд характеристики полупогружных устройств отвечают необходимым показателям. Об этом говорят на полупогружной фекальный насос отзывы потребителей. Свидетельствующие о том, что оборудование оптимально подходит для частных малоэтажных строений с выгребной ямой.

Описание наружной конструкции фекального насоса

Поверхностные насосы также называют наружными устройствами. Их устанавливают на краю емкости для стока, в жидкость же погружается только шланг, подключенный к оборудованию. Самый значительный плюс такого насоса – его мобильность, которая позволяет быстро переносить и устанавливать его в другом месте. Также примечательно, что такой фекальный насос купить выгодней, благодаря более низкой цене. Среди минусов числится более низкая мощность в сравнении с погружным или полупогружным устройством. Также не высок показатель пропускной способности, допускается размер твердых частиц не более 5 мм.

Корпус поверхностного оборудования не имеет гидроизоляционного покрытия, из-за чего стационарно он не устанавливается. Прибор выходит из строя при попадании на него жидкостей, при низких температурах находящаяся внутри вода замерзает – все эти факторы приводят к поломкам. Стационарная установка допускается только в закрытых, сухих и теплых помещениях, в противном случае необходимо ограничивать срок использования, переносить насос, если условия эксплуатации меняются на неподходящие. Чтобы избежать постоянного демонтажа оборудования при невозможности его установки в помещении, обустраивается сооружение для установки вблизи сточной емкости.

Фекальный насос с измельчителем и без измельчителя

1. Оборудование для горячего стока:

• нaсосы фeкальные бeз измeльчителя применяются для организации отвода стока от бытовой техники и сантехники, работающей с горячей водой. Чаще всего они используются при перепланировках, когда санузел и кухня переносятся в другое место, а сточная система остается в старом расположении. Не оборудованный измельчителем насос нормально функционирует при температурном показателе стока до 90оС;
• устройства для горячей воды, оборудованные измельчителем, работает при  температуре до 95оС, при этом все твердые отходы измельчаются. Допускается устанавливать насос для любого вида оборудования и сантехники.

2. Оборудование для холодного стока:

• нaсос для хoлодного стoка бeз измeльчителя подходит для подключения к нему одновременно нескольких видов оборудования. Ограничение по температуре составляет 40оС. Необходимо следить за стоком, так как отсутствие измельчителя делает насос чувствительным к попаданию в него твердых отходов;
• нaсос для хoлодного стoка с измeльчителем чаще всего используется для оборудования унитазов. Такое устройство работает следующим образом: накапливает сток, по мере сбора он измельчается, а затем отправляет в канализацию. Для подключения используется переходная муфта, длительная эксплуатация возможна в случае температуры стока не более 40оС. Преимущество оборудования унитаза таким насосом в том, что нет необходимости устанавливать трубы большого сечения, так как сток тщательно измельчается. Демонстрирует работу подобного фекального насоса видео в конце статьи.

Как выбрать фекальный насос

Необходимо учитывать некоторые нюансы, чтобы правильно подобрать фекальный насос. Характеристики, которые учитываются при выборе:

• рабочая глубина для оборудования;
• расстояние от места всасывания до точки, в которую транспортируется сток;

• желательный показатель производительности – объем жидкости, которую необходимо перекачивать, скорость перекачки, которая измеряется м3/ч или л/мин;
• размер встречающихся в стоке твердых включений;
• размер по окружности стoчной трубы, проводящей в сeптик стоки;
• условия эксплуатации устройства.

При расчетах мощности и определении высoты пoдъема стoка, к глубинe пoгружения прибавляют длину шлaнга в мeтрах, которая измеряется от места выкачивания воды, до места ее доставки. При этом длину делят на 10, так как 1 м длины в вертикальной плоскости равен 10 м длины в горизонтальной плоскости.

Обзор производителей фекальных насосов

1. Насос фекальный Pedrollo.

Используется для откачивания жидкости с присутствием сильных загрязнений и фекалий. Большинство моделей используются для быта и как дренажное оборудование. Различают модификации для тех и других целей по наличию в нижней части сетки, ограничивающей наибольший допустимый размер твердых частиц. Дренажные насосы такой сетки не имеют, фекальные же ею оборудованы. В линейке продукции данного производителя выделяются две основные серии – VXm и MC/MCm, где MC имеет мощность 380В, а MCm – 220В.

Серия VXm имеет меньшую мощность и производительность, а потому оптимально подходит для бытового использования в загородных домах и одноэтажных строениях сезонного назначения. В более крупных строениях и на больших площадках целесообразно использовать насосы серии MCm, серия же MC используется в промышленных масштабах. Характеристики моделей:

• напряжение – от 220 до 380 B;
• наибольший показатель опoрожнения oт днa – от 40 до 55 мм;
• наибольший показатель напора – от 15 до 66 м3/ч;
• наибольший показатель глубины – от 8,4 до 22 м;
• мoщность – от 600 до 2200 Вт;
• допустимый рaзмер твердых примесей – от 35 до 50 мм;
• диaмeтр пaтрубка на выходе – от 1,5 до 2,5 дюймoв.

2. Фекальный насос Grundfos SEG.

Фекальный насос Grundfos SEG оборудован измельчителем и подходит для работы со стоком, грунтовыми водами, бытовыми отходами, он подключается к санузлам и качает жидкости с высоким уровнем загрязнения и наличием твердых частиц. Чаще всего используется для подключения к канализации при условии прокачивания жидкости по трубам значительной протяженности, но небольшого размера в диаметре – до 40 мм. Общие характеристики оборудования:

• материал изготовления – чугун;
• имеется регулирующая рабочее колесо система;
• реле для защиты мотора от перегрева в количестве двух штук;
• наибольший показатель пусков в час – 30;
• наибольший показатель глубины – 10 метров;
• максимальная температура воды – 40оС.

3. Фекальные насосы Джилекс.

Компания Джилекс выпускает две серии насосов – Фекальник и Дренажник. Как следует из названия, одни предназначены для воды без твердых включений, вторые же подходят для загрязненных сточных вод. Наибольший размер допустимых включений для серии Фекальник составляет 35 мм. Серия фекальных устройств представлена погружными насосами с электрическим типом питания, используются для быта. Общие характеристики:

• допустимый размер твердых включений – 35 мм;
• производительность –  от 150 до 255 л/мин;
• наибольший показатель глубины погружения – от 6 до 11 м;
• наличие поплавкового выключателя.

4. Фекальный насос Вихрь.

Продукция торговой марки Вихрь используется для перекачки стоков сильного загрязнения с волокнистыми включениями. Применяется в бытовых целях, имеет систему защиты мотора от перегрева. Общие характеристики оборудования:

• допустимое количество включения – 20 в час;
• мощность – от 450 до 1500 Вт;
• глубина подъема – от 9 до 18 м;
• подача жидкости – от 16 до 24 м3/ч;
• допустимый размер твердых включений – от 15 до 42 мм;
• температура жидкости – до 40оС.

5. Фекальные насосы WQD.

Оборудование погружного типа, дренажно-фекальное. Рабочее колесо выполнено из чугуна, закрытого типа, корпус также сделан из чугуна. Благодаря чему устройство обеспечивает напор на большой глубине, при низком показателе мощности. Насос устанавливается стационарно и работает в автоматическом режиме. Общие характеристики:

• мощность – от 0,55 до 1,5 кВт;
• напор – от 250 до 400 л/мин;
• глубина погружения – 18 м.



strport.ru

Типы фекальных насосов. Как выбрать фекальный насос

Удаление загрязненных жидкостей — всегда серьезная проблема. Хочется решить ее максимально быстро и гигиенично. Первый помощник в этом деле – фекальный насос. Какой выбрать: наружный, полупогружной или погружной — зависит от того, какие именно технические характеристики вас интересуют, и от задач, для решения которых вы решили приобрести фекальный насос. Особенно удобны для бытовых нужд погружные насосы. Ими можно откачивать жидкости, содержащие твердые частицы размером до 50 миллиметров. У вас затопило подвал? Погружной фекальный насос – это как раз то, что нужно, чтобы решить проблему. Погружные фекальные насосы этого типа, в основном, отличаются формой рабочего колеса. Основных вида два — колеса открытого типа (тип Vortex) и закрытого типа.
Последние, в свою очередь, делятся на одноканальные, двухканальные и многоканальные. От типа колеса зависит какие частицы может перекачивать насос.
Одноканальные и двухканальные рабочие колеса устанавливают на фекальных насосах, где нужен большой напор и нет необходимости перекачивать длинноволокнистые включения.
Колеса типа Vortex (открытого типа), устанавливаются, если есть возможность попадания в насосную часть длиных волокон. Насосы с колесами такого типа имеют меньший напор.
Примером насосов с колесом типа Vortex могут служить насосы фирмы ESPA типа DRAINEX, фекальные насосы PEDROLLO Top Vortex, ZXm, VXm, VXC, PVXC, канализационные насосы Calpeda GXVm, GMVM, GMV. Обычно, в маркировке насосов с открытым колесом, присутствует буква «V» (Vortex). Для отвода сточных и канализационных вод из ям и котлованов глубиной до 5 м, а также для перекачивания фекальных вод на КНС, возможно применение наружных фекальных насосов. Например, серии СМ, СД или импортных аналогов консольных насосов с открытым рабочим колесом. Для бытовых нужд и небольших КНС, это насосы NGAm-1A . В некоторых случаях, гораздо удобнее применить полупогружные насосы. Отличительной особенностью насосов данного вида является то, что электродвигатель находится вне жидкости. Данные насосы способны перекачивать жидкости при высокой температуре, когда применение погружных насосов невозможно. В нашем ассортименте, указанные насосы представлены марками ФГП, VAL, SC, а также насосами для навоза с измельчителем типа НЖН-200 и НЦИ-Ф-100. Порой приходится сталкиваться с необходимостью откачать не просто грязную жидкость, а жидкость с длинноволокнистыми включениями. Для этих целей нужны фекальные насосы с измельчителем. Они бесшумны, экономичны, надежны. У нас есть большой выбор фекальных насосов с измельчителями, которые подойдут для самого требовательного клиента. Насосы представлены как отечетсенного (ЦМФ и ЦМК с измельчителем) так и зарубежного производства фирм Zenit, ESPA, Grundfos. Иногда, при устройстве санузла в подвальных помещениях или при перепланировке квартиры, труба центральной канализации находится выше уровня воды поступащей из унитаза, душа, стиральной машины и т.п. В данном случае могут помочь системы принудительной канализации SFA. Эти насосные установки почти бесшумны, не требуют обслуживания и могут работать в автоматическом режиме. Также при строительстве коттеджа или другого объекта иногда требуется отвести стоки на большое расстояние в центральную канализацию. Для этих целей можно применить автоматические канализационные установки c накопительным баком SAR фирмы Pedrollo. В случае, если стоки нужно отволить на значительное расстояние или если проложена труба небольшого диаметра (до 38 мм), жалательно использовать автоматическую канализационную станцию с насосами, которые снабжены измельчающим механизмом. Данная продукция представлена испанкими КНС типа DRAINBOX.

Если у Вас возникнут трудности с выбором насоса, позвоните нам, и мы подберем для Вас оптимальный вариант по цене/качеству.

www.ampika.ru
