Культиватор КПС-4: характеристики устройство и регулировка

Сплошную культивацию следует применять для полного уничтожения различных сорняков и рыхления грунтовой почвы без ее дополнительного оборачивания при подготовке к посеву и уходе за парами. Процедура рыхления способствует сохранению и накоплению влаги и множества питательных веществ. Культиваторы, использующие для сплошной обработки грунта делят на следующие виды: паровые, садовые, лесные и антиэрозионные. В данной статье будет рассмотрен один из многочисленных видов культиваторов и детально описано его устройство и принцип работы.

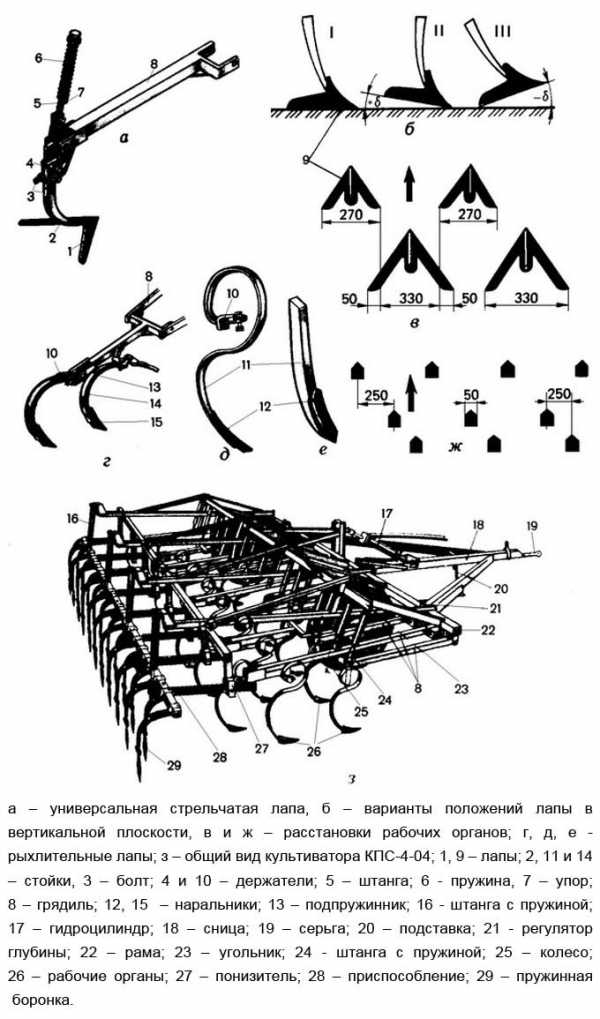

Схема и устройство культиватора КПС-4

Ниже предоставим схему культиватора КПС-4

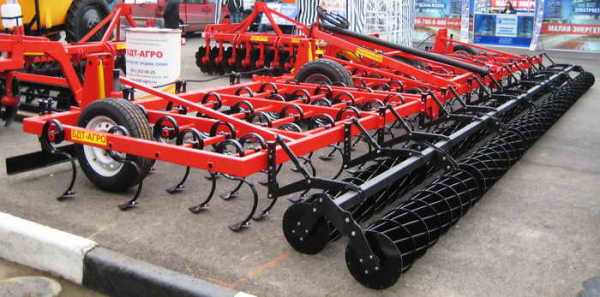

Паровой скоростной культиватор КПС-4 используют для многослойного рыхления почвы перед началом посевных работ и уничтожения различных видов сорных растений, одновременно происходит боронование на скорости движения до 12 км/ч. Данная модель выпускается в двух вариантах прицепном и навесном, дополнительно есть приспособление для навешивания дополнительных борон. Рабочими органами культиватора являются универсальные лапы стрельчатого типа, они имеют ширину захвата 27 см или 33 см, второй элемент — рыхлительные лапы основаны на жесткой стойке, ширина захвата от 35 до 65 мм, последний элемент- пружинные рыхлительные лапы имеющие ширину захвата 5 см.

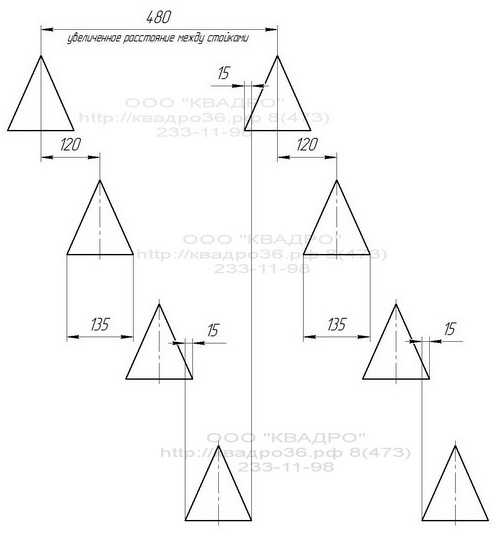

Стойки лап крепятся на специальных грядильнях, которые присоединенных к раме культиватора шарнирно. Универсальные стрельчатые лапы расположены в двух рядах шахматного порядка. Лапы шириной 27 см крепят в переднем ряду грядильни, а во второстепенном лапы шириною 33 см на длинной грядильне.

Если необходима обработка почвы глубиной до 25 см нужно использовать рыхлительные лапы, а для рыхления почвы глубиной до 16 см и «вычесывания» корнеотпрысковых сорняков — пружинные рыхлительные лапы. На коротких грядилях закрепляют по одной рыхлительной лапе, а на длинных с помощью сдвоенных 1 держателей — по две лапы.

С тракторами Т-150 и Т-150К агрегатируют два или три культиватора со сцепкой СП-11 или центральной секцией сцепки СП-16, а с К-701 — четыре со сцепкой СП-16. Культиваторы в шеренговых агрегатах соединяются между собой шарнирами, что создает устойчивость хода и хорошее копирование рельефа в вертикально-поперечной плоскости.

При подготовке агрегата к работе механизм навески трактора устанавливают в крайнее верхнее положение, а прицепную скобу — в задние вилки бугелей. На нее надевают упряжную скобу.

Для работы с тремя или четырьмя культиваторами необходимо развернуть боковые крылья специальной сцепки СП-16 и разметить места соединения на брусе культиваторов. Номинальное расстояние между двух точек прицепа культиваторов — 4 м. При этом культиваторы необходимо расположить так, чтобы их прицепы были расположены на одной линии, а расстояние между концами передних брусьев их рам составляло 80…100 мм. Брусья рам культиваторов соединяют между собой шарнирами.

Прицепы культиваторов соединяют со сцепкой, устанавливают выносные гидроцилиндры на культиваторы и подключают к гидросистеме трактора.

Технический характеристики культиватора

Ниже приведем таблицу с техническими характеристиками культиваторов КПС-4 различных модификаций

Показатели	КПС-4	КПС-4-01	КПС-4-02	КПС-4-03	КПС-4-04	КПС-4-05
Тип	Прицепной		Навесной		Прицепной	Навесной
Ширина захвата, см	400	390	400	390	390
Глубина обработки почвы,	от 5 до 12 см.
Рабочая скорость, км/ч	до 12	до 10	до 12	до 10	до 12	до 12
Производительность за час основного времени:
агрегата из одной машины	2,9-3,5 га		3,36 га		4,45 га
агрегата аз двух машин	6,33-6,54 га		—	—	—	—
Масса культиватора данной модели, кг	820	890	690	760	927	785
Размеры шин опорных колес, дюймы	6,00-16
Избыточное давление воздуха в шинах, МПа	0,19-0,24
Осевой зазор в подшипниках опорных колес, мм	0,10-0,35

agromania.com.ua

Культиваторы междурядные

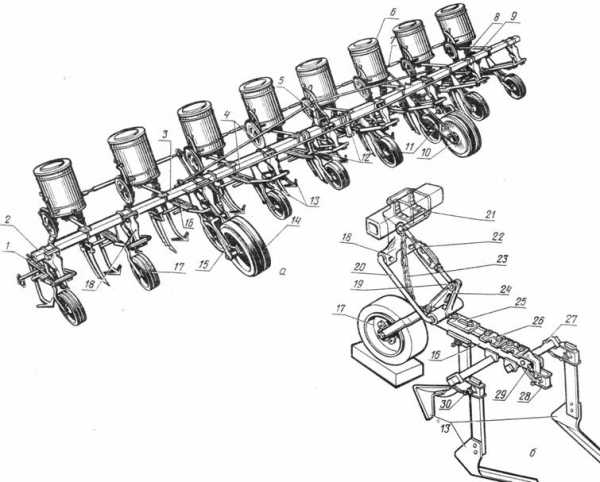

Культиватор-растениепитатель навесной крн-8,4

Предназначен для междурядной обработки высоко стебельных культур (кукурузы, сорго, подсолнечника и др.), посеянных с шириной междурядий 60, 70 и 90 см. С шириной 60 и 70 см культиватор обрабатывает 12 рядные посевы (КРН-8,4), 90 см — 8-рядные (КРН-8,4-01). В зависимости от установленных рабочих органов агрегат может выполнять следующие операции: междурядную обработку полольными лапами; окучивание растений отвальчиками; обработку защитных зон рядков пропо­лочными боронками; глубокое рыхление почвы в между­рядьях долотами; уничтожение почвенной корки и слабо-укоренившихся сорняков в защитных зонах игольча­тыми дисками; внесение гербицидов и жидких удобрений с помощью штанговых опрыскивателей ГЮУ.

Состоит из рамы с боковинами секций рабочих органов, тележки для транспортировки и замка автоматической сцепки. Рама сварной конструкции обеспечивает ширину захвата до 5,6 м. Для ее увеличения до 8,4 м слева по ходу к раме крепят боковину, справа — приставку. Секция ра­бочих органов включает в себя шарнирный четырехзвен-ник, копирующее колесо, механизм регулировки глубины хода рабочих органов, грядиль, на котором крепят рабочие органы, и механизм фиксации сетки. Шарнирный четырех звенник и копирующее колесо позволяют рабочим органам копировать рельеф поля, сохранять равномерную глубину обработки и постоянный угол вхождения в почву рабо­чих органов. Для групповой регулировки хода рабочих органов каждой секции предусмотрен рычажный механизм.

Культиватор комплектуют набором рабочих органов: плоскорежущими односторонними лапами-бритвами, стрельчатыми лапами со стойками, долотообразными лапа­ми для глубокого рыхления, лапами-отвалами (левыми и правыми), щитками для защиты растений от засыпания.

Дополнительно поставляются: комплект ротационных игольчатых дисков для обработки рядков и защитных юн посевов кукурузы КЭН 03.000; комплект защитных устройств для предохранения растений кукурузы при первых обработках на повышенных скоростях КЭН 08.000; комплект боронок рядковых прополочных с плоским пружинным зубом для обработки рядков и защитных зон посевов кукурузы КЭН-(К). 100; комплект из двенадцати левых и правых окучивающих корпусов (лап-отваль-чиков КРН-52 и КРН-53) КЭН-09.000.»

Агрегатируетея с тракторами классов 2 и 3. Обслуживает тракторист.

Рекомендуется для зон: 4 . . . 13, 15, 17, 19 (кроме гор­ных склонов).

Техническая характеристика

КРН-8,4

Производительность в час основного вре­мени, га до 7,40

Ширина захвата, м……… 8,4

Скорость (рабочая), км/ч……. до 9

Глубина обработки, см:

Полольными лапами……. 6 … 12

Рыхлящими……….. 6 … 16

Число обрабатываемых рядков…. 8. 12 8

Трудоемкость переоборудования

культи­ватора для работы, чел. ч……. 0,17

Дорожный просвет, мм…….. 400

Масса с комплектом рабочих органов для

Выполнения основной

Технологической опе­рации, кг…………. 597 1251

Культиватор-растениепитатель навесной крн-5.6б

Предназначен для междурядной обработки, подкормки и окучивания восьмирядных посевов кукурузы, подсол­нечника, клещевины и других

высокостебельных пропаш­ных культур с междурядьями 45, 70 и 90 см. Позволяет выполнять следующие операции: обрабатывать между­рядья и рыхлить почву полольными лапами, долотами с внесением минеральных удобрений подкормочными ножами; нарезать поливные борозды с одновременным внесением минеральных удобрений; окучивать и обраба­тывать защитные зоны рядков ротационными игольча­тыми дисками, прополочными боронками или лапами-отвальчиками; производить предпосевную обработку почвы стрельчатыми и полольными лапами.

Состоит из рамы, оборудованной двумя приставками по концам и кронштейнами крепления секций рабочих орга­нов и туковысевающих аппаратов, двумя опорными колесами; девяти шарнирных секций рабочих органов; восьми туковысевающих аппаратов с тукопроводами и приводом от опорных колес; защитных приспособлений и автоматической навески на трактор.

Комплектуется подкормочным приспособлением и основ­ным набором рабочих органов, включающих в себя: восемь правых и восемь левых полольных самозатачивающихся лап шириной захвата по 165 мм; девять стрельчатых уни­версальных самозатачивающихся лап по 230 мм; шест­надцать стрельчатых полольных самозатачивающихся лап по 220 мм; комплект прополочных борон и окучива­ющих корпусов, комплект защитных дисков с лапами и стойками. Дополнительное оборудование: комплекты ро­тационных игольчатых дисков КЛТ-28, корпусов бороздо-образующих КЛТ-370 и окучивающих КЛТ-350, защит­ных устройств КРН-29.

Агрегатируется с тракторами классов 1,4 и 2.

Техническая характеристика

Производительность в час основного времени, га: . до 5,6

Ширина захвата, м………… 5,6

Скорость (рабочая), км/ч……… до 10

Глубина обработки, см:

Полольными лапами………. 6 … 10

Рыхлящими…………. 10… 16

Число обрабатываемых рядков (для сои) …. 8(12)

Ширина междурядий, см……… 45, 70, 90

Трудоемкость переоборудования культиватора,

Чел.-ч:

На другие операции………. 2,4

На оборудование различными приспособле­ниями…………… 4,0

В транспортное положение…….. 0,25

Дорожный просвет, мм………. не менее 300

Габаритные размеры, мм ……… I760X6500X1700

Масса (конструкционная) с

Полным комплектом

Рабочих’органов, кг……….. 1530

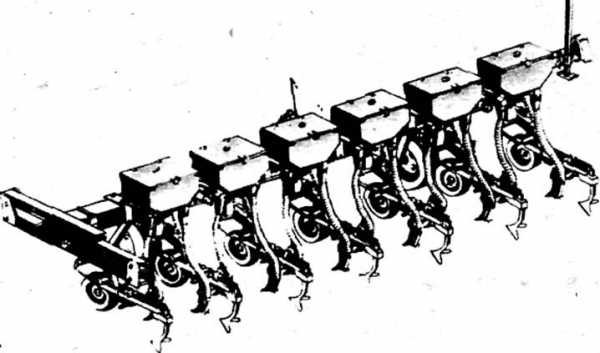

Культиватор-растениепитатель навесной крн-4,2б

Предназначен для междурядной, обработки, подкормки и окучивания шестирядных посевов кукурузы, подсолнеч­ника, клещевины и других высокостебельных пропаш­ных культур, посеянных с междурядьями 60 и 70 см.

Состоит из рамы с навеской и двумя опорными коле­сами, семи секций рабочих органов с обрезиненными ко­лесами, шести туковысевающих аппаратов с тукопро­водами, цепной передачи и подкормочных ножей.

Комплектуется подкормочным приспособлением с основ­ным набором рабочих органов, включающим в себя по­лольные лапы, долота, арычники-бороздорезы, окучиваю­щие корпуса, прополочные бороны, ротационные иголь­чатые диски, стрельчатые лапы. При помощи культива­тора можно обрабатывать междурядья полольными. ла­пами в двух направлениях на глубину 6 … 10 см, рыхлить почву долотами на такую же глубину, вносить минеральные удобрения и окучивать растения на глубину до 16 см, на­резать поливные борозды одновременно с внесением ми­неральных удобрений на глубину до 20 см, обрабаты­вать защитные зоны рядков ротационными игольчатыми дисками, прополочными боронами или лапами-отвальчи-ками методом присыпания сорняков, проводить предпосев­ную обработку почвы стрельчатыми лапами на глубину до 12 см.

Агрегатируется с тракторами класса 1,4.

Обслуживают тракторист и рабочий по загрузке мине­ральных удобрений.

Техническая характеристика

Производительность в час основного времени, га. ДО 4,2

Ширина захвата (рабочая), м……. 4.2

Число обрабатываемых рядков……. 6

Скорость (рабочая), км/ч……… до 10

Трудоемкость переоборудования культиватора,

Чел.-ч:

На другие операции………. 1,96

В транспортное положение…….. 0,3

Глубина обработки, см:

Полольными лапами……… 6… 10

Рыхлительными………… 10 … 16

Габаритные размеры в рабочем положении, мм. 1760Х5120Х1700

Дорожный просвет, мм………. 300

Масса с полным комплектом рабочих органов и

Приспособлений, кг………… 1190

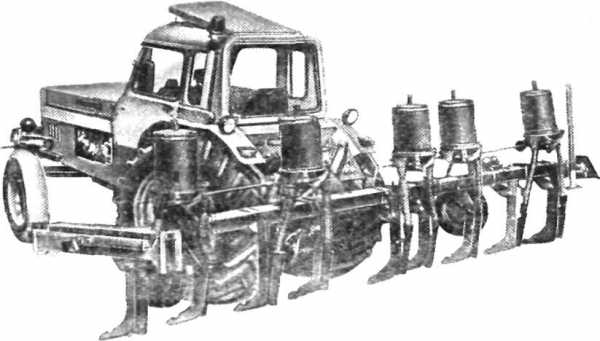

Культиватор-растениепитатель для картофеля крн-4,2г(д)

Предназначен для обработки шестирядных поса­док картофеля с междурядьями 70(60)см. Выполняет сплошное довсходовое и послевсходовое боронование с одновременной культивацией или окучиванием с целью уничтожения сорняков и рыхления верхнего слоя почвы, междурядную обработку (лапами пло­скорежущими односторонними и универсальными стрельчатыми), рыхление в междурядьях (лапами рыхлительными долотообразными), подкормку расте­ний минеральными удобрениями, окучивание расте­ний, сплошную обработку почвы.

Может поставляться с полным набором рабочих органов и приспособлений, с лапами, наплавленны­ми твердым сплавом или ненаплавленными, а также с полным набором рабочих органов без подкормочно­го приспособления, с лапами, наплавленными твер­дым сплавом или ненаплавленными.

Агрегатируется с тракторами тягового класса 1,4(МТЗ-50, МТЗ-52, МТЗ-80, МТЗ-82, ЮМЗ-6М, ЮМЗ-6Л).

Обслуживают тракторист и рабочий (на заправке туковысевающих аппаратов).

Техническая характеристика

Производительность в час основного времени, га 3,78

Ширина захвата, м 4,2

Скорость, км/ч:

Рабочая до 9

Транспортная до 15

Глубина обработки, см:

лапами полольными 6…10

лапами рыхлительными долотообразными 10…16

зубьями борон 2…5

при внесении удобрений до 16

Высота гребней при окучивании, см до 25

Защитная зона при обработке лапами, см

Полольными 9…16

рыхлительными долотообразными 12…20

Норма внесения удобрений, кг/га 50…750

Размеры агрегата с приспособлением навески борон, боронами

И подкормочным приспособлением, мм 4110x4640x2140(5950х2490х3630)

Масса, кг 1266(1418)

Культиватор овощной растениепитатель кор-4,2а

Навесной, предназначен для ухода за посевами и посадками овощных культур на ровной поверхности, гребнях и грядах.

В зависимости от поставленных рабочих органов выполняет операции: сплошную предпосевную обработку почвы; довсходовую или по ранним всходам обработку почвы; междурядную обработку посевов с внесением минеральных удобрений, нарезку направляющих борозд и щелей.

Состоит из бруса, секций рабочих органов, опор­ных колес, рабочих органов, комплекта оборудования для обработки междурядий шириной 45 см, приспо­соблений для подкормки и для установки секций ра­бочих органов, понизителя, контрпривода.

В зависимости от зоны применения культиватор поставляют в двух комплектациях: КОР-4,2 — для работы на ровной поверхности и гребнях, КОР-4,2-01—для работы на грядах. По отдельному заказу для девятирядных посевов (междурядья 45 см) с культиватором КОР-4,2 поставляют приспособление для установки секций рабочих органов и комплект оборудования для обработки междурядий, для посевов с междурядьем 60+120 см — приспособление для ус­тановки опорных колес культиватора. Кроме того, по желанию заказчика культиваторы оборудуют пололь­ными лапами, не наплавленными или наплавленны­ми твердым сплавом.

Привод туковысевающих аппаратов АТД-2 от опорных колес культиватора.

Агрегатируется с тракторами МТЗ-80, МТЗ-82.

Обслуживают тракторист и рабочий.

Техническая характеристика

КОР-4,2 КОР-4,2-01

Производительность в час основного времени, га 3,78

Рабочая скорость, км/ч до 9

Ширина захвата, м 4,2

Число обрабатываемых рядков: на ровной поверхности при ширине междурядий, см:

45 9

60, 70 6

50+90 6

60+120 4

на грядах при ширине междурядий, см:

32+32+76 9 и 4 борозды

50+90 6 и 4 борозды

140 3 и 4 борозды

На гребнях при ширине междурядий 60 и 70 см 6

Глубина обработки, см:

полольными лапами 5…12

рыхлительными лапами 10…16

подкормочными ножами до 16

Высота обрабатываемых гребней, см 15…25

Дорожный просвет, мм 300

Габаритные размеры агрегата с трактором в транспортном

положении, мм 5615x4430x2489 5800x4700x2489

Масса, кг:

С полным комплектом 1033 1095

Подкормочного приспособления 236 128

Культиватор-растениепитатель овощной кор-5,4

Навесной, предназначен для возделывания овощ­ных культур, выращиваемых на ровной поверхности, а также на грядах и гребнях.

Предусмотрена возможность работы с приспособ­лением ППР-5,4 для возделывания овощных культур по астраханской индустриальной технологии. Пред­ставляет собой навесную машину, состоящую из бру­са с замком автосцепки, комплекта почвообрабатыва­ющих рабочих органов, приспособления для внесе­ния в почву минеральных удобрений, несущих колес и транспортного приспособления.

В соответствии с технологией возделывания овощ­ных культур поставляется в двух модификациях:

Культиватор-растениепитатель овощной для ров­ной поверхности КОР-5,4;

Культиватор-растениепитатель овощной для про­филированной поверхности КОР-5,4-01.

По дополнительному заказу к культиватору поставляется комплект оборудования для обработки междурядий шириной 45 см.

Агрегатируется с тракторами тяговых классов 1,4 и 2. Обслуживают два человека. Рекомендуется для зон 1…20 за исключением районов с каменистыми почвами.

Техническая характеристика:

КОР-5,4 КОР-5,4-01

Производительность в час, га:

основного времени 3,2…4,9 2,7…4,3

эксплуатационного 2,2…3,4 1,9…3

Рабочая скорость, км/ч 5…9 5…8

Рабочая ширина захвата, м 5,4

Пределы регулировки рабочих

Органов (лап), см:

по глубине:

полольных 6…10

рыхлительных 10…16

отвальчиков до 6

по ширине защитной зоны 0…20

Габаритные размеры, мм:

в рабочем положении 2900х6400хх1600 2200х6400хх1800

транспортном 7600х2600х 8000х2600х

по трактору по трактору

Масса (конструкционная), кг не более 2500

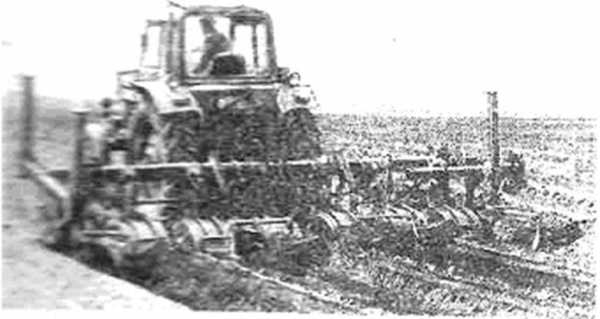

Культиватор фрезерный овощной кфо-4,2

Навесной, предназначен для междурядной обра­ботки пропашных культур и предпосевного рыхления почвы в трех грядах.

Состоит из рамы, опорных колес, фрезерных сек­ций, редуктора, карданного вала с предохранитель­ным механизмом.

Агрегатируется с тракторами тягового класса 1,4. Обслуживает тракторист.

Техническая характеристика

Производительность в час основного времени, га 2,1…2,51

Ширина захвата, м 4,2

Скорость, км/ч:

рабочая 5…6,3

транспортная до 15

Глубина обработки, см 3…10

Дорожный просвет, мм не менее 350

Габаритные размеры, мм:

в рабочем положении 3050x4550x1650

в транспортном 6200x2500x1950

Масса машины в варианте для предпосевной обработки почвы, кг 1396

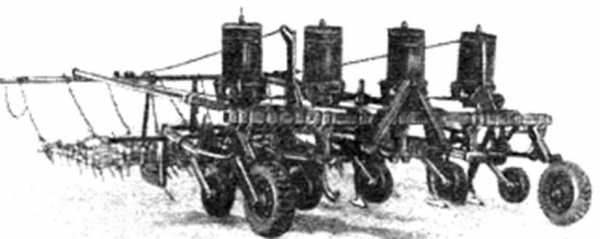

Культиватор-окучник кон-2,8а

Предназначен для обработки четырехрядных по­садок картофеля с междурядьями 70 см. Выполняет сплошное довсходовое и послевсходовое боронование с одновременной культивацией или окучиванием с целью уничтожения сорняков и рыхления верхнего слоя почвы, междурядную обработку (стрельчатыми лапами, ротационной бороной), рыхление в между­рядьях (рыхлительными долотообразными лапами), окучивание растений, подкормку их с одновремен­ным рыхлением почвы с окучиванием.

Агрегатируется с тракторами тягового класса 1,4 (МТЗ-50, МТЗ-52, МТЗ-80, МТЗ-82, ЮМЗ-6АМ, ЮМЗ-6АЛ).

Обслуживают тракторист и рабочий (на подкорм­ке). Техническая характеристика

Производительность в час основного времени, га:

боронование 2,24

подкормка 2,06

окучивание 2,2

Ширина захвата, м 2,8

Рабочая скорость, км/ч:

Боронование 8

Подкормка 7,35

окучивание 7,75

Транспортная скорость, км/ч до 15

Ширина защитной зоны, см 12…20

Глубина обработки, см: лапами полольными 6…10

рыхлительными долотообразными 10…16

зубьями бороны 2…5

при внесении удобрений до 16

Уничтожение сорняков, % 100

Повреждение культурных растений, % до 3

Габаритные размеры в рабочем положении с сетчатыми боронами и подкормочным приспособлением, мм 3230x4200x1580

Масса (с рабочими органами, сетчатой / ротационной бороной

и подкормочным приспособлением), кг 860/867

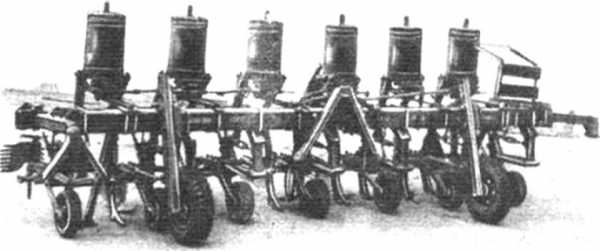

Культиватор-окучник навесной кон-4,2

Предназначен для нарезки гребней и обработки шестирядных посадок картофеля с междурядьями 70 см. Выполняет предпосадочную нарезку шести гребней с одновременным внесением сухих мине­ральных удобрений в их основание, сплошное до­всходовое и послевсходовое боронование с окучиванием, междурядную обработку с окучиванием. Явля­ется модернизацией серийного КРН-4,2Г.

Состоит из бруса, секций рабочих органов, про­полочных боронок, подкормочного приспособления, маркеров, опорных колес, окучников ярусных и се­рийных, ротационных борон.

Агрегатируется с тракторами тяговых классов 1,4 и 2. Обслуживае т тракторист.

Техническая характеристика

Производительность в час на нарезке гребней/окучивании, га:

Основного времени 2,94/3,78

Эксплуатационного 1,76/2,5

Ширина захвата, м 4,2

Расстояние между осями гребней, см 70

Скорость, км/ч:

Рабочая 6…9

Транспортная до 15

Доза внесения удобрений, кг/га 100…1000

Глубина заделки удобрений, см 10…16

Высота формирования гребней, см 12…25

Глубина обработки, см до 16

Уничтожение сорняков в зоне обработки, % 65…100

Повреждение культурных растений, % до 3

Размеры в транспортном положении, мм 5500x4480x2670

Масса (сухая конструкционная, с полным комплектом рабочих органов 1300±39

Культиватор-растениепитатель-глубокорыхлитель кгс-4,8

Предназначен для предпосевной обработки почвы, ухода за посевами сахарной свеклы одновременно с внесением ми­неральных удобрений и глубокого рыхления междурядий на тяжелых почвах.

Применяется в зоне орошаемого свеклосеяния.

Агрегатируется с тракторами класса 1,4—2.

Производительность, га/ч: при предпосевной обработке и уходе… 2,7

При глубоком рыхлении. . 2,37

Ширина захвата, м……. 4,8; 5,4

Число обрабатываемых рядков 8; 1 2

Ширина междурядий, см….. 45; 60

Рабочая»скорость, км/ч….. до 6

Габаритные размеры в рабочем поло­жении, мм…..1250X5700X1150

Масса, кг………. 607—1067

mehanik-ua.ru

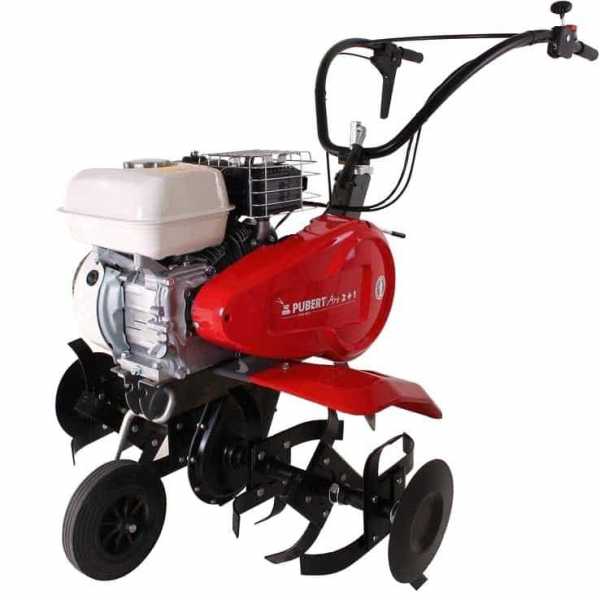

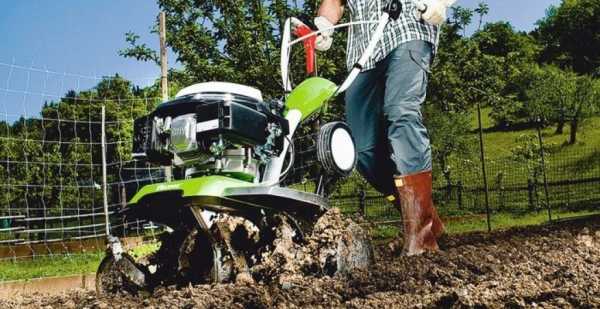

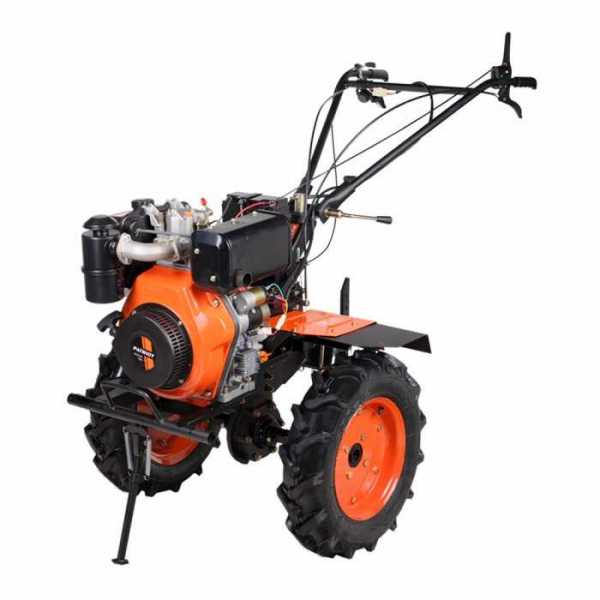

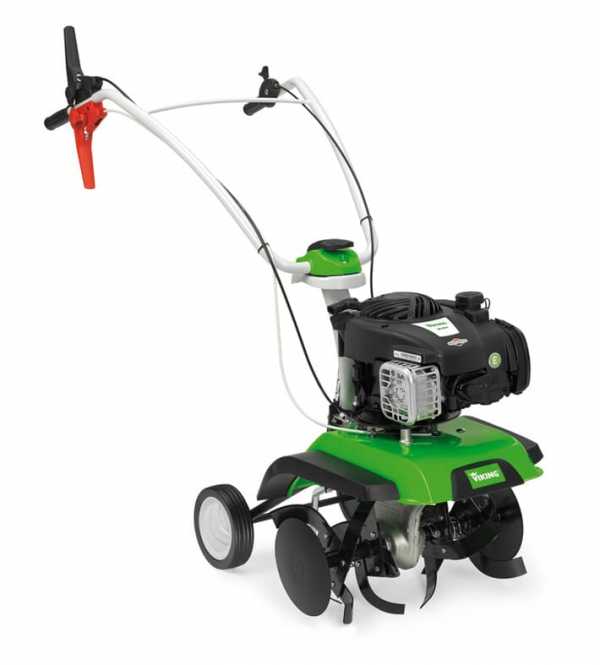

Какой культиватор для дачи лучше: классы и виды культиваторов

Главная » Дача » Какой культиватор лучше всего подходит для обработки дачного участка?

Часто приобрести подходящий по цене и производительности культиватор довольно сложно. В продаже можно встретить разнообразное оборудование для обработки земли с различными техническими возможностями. Как подобрать культиватор для дачи, какой лучше справится с поставленными задачами?

Основные критерии выбора

Культиватор является это устройство, которое предназначено для облегчения сельскохозяйственных работ. С его помощью можно рыхлить землю на участке, окучивать ее, удалять сорняки и проводить подкормку растительных культур.

Перед тем как приобрести такое садовое оборудование следует определиться с основной задачей его использования. Это позволит избежать лишних финансовых затрат и приобрести культиватор с оптимальными необходимыми характеристиками.

Основными критериями выбора такой сельскохозяйственной техники является:

• площадь обрабатываемого земельного участка;
• какие работы необходимо выполнять с помощью культиватора;
• особенности почвенного состава;
• рельефные характеристики местности;
• мощность культиватора;
• производительность оборудования.

Подбирая культиватор нужно обратить внимание на удобство его использования. Некоторые культиваторы имеют практичную ручку, с помощью которой легко разворачивать аппарат в любую сторону.

Существуют техника с оптимальными возможностями – мотокультиваторы. Они включают в себя целый рад функций, с помощью которых можно выполнять множество операций по обработке почвы.

В комплектацию многих культиваторов могут входить различные дополнительные приспособления, которые крепятся к аппарату для расширения его рабочих возможностей. Это может быть навесная роторная косилка, плуг, устройство для подкапывания картофеля, окучник. Есть мотокультиваторы с прицепом или тележкой.

Сравнительная таблица технических характеристик различных видов культиваторов:

Тип двигателя	Мощность	Средняя ширина обработки	Глубина вспашки	Максимальное число скоростей	Масса аппарата
Бензиновый	1 – 10 л/с или от 0,7 до 6 кВт	100 см	от 5 до 30 см	6 вперед и 2 назад	сверхлегкие – до 10 кг; легкие – до 30 кг; средние до 60 кг; тяжелые – более 60 кг
Аккумуляторный	от 0,8 до 1 кВт или до 2 л/с	40 см	до 25 см	2 вперед, 2 назад	до 35 кг
Электрический	от 0,6 до 2 кВт или 1-3 л/с	45 см	До 25 см	2 вперед, 2 назад	от 6 до 20 кг

Виды культиваторов по принципу работы

Оборудования для рыхления почвы может работать ка от бензина так и от электричества и аккумуляторной батареи. Каждый вид культиваторов имеет свои особенности.

Бензиновые

Культиваторы на бензиновом двигателе – это лучший вариант для обработки больших земельных участков. Такая техника выделяется высокой производительностью.

Различают два вида культиваторов на бензине:

• четырехтактный – работает от бензина;
• двухтактный – в двигатель заливается масло, смешанное с бензином.

Мотокультиватор четырехтактный – это усовершенствованный аппарат, который в процессе работы расходует меньше топлива и создает минимум вибрации и шума.

Характеристики культиватора бензинового «ELITECH КБ 60Н»:

• двигатель – четырехтактный, одноцилиндровый;
• диаметр фрезы – 33 см;
• мощность – 6,5 л/с;
• ширина обработки – до 65 см;
• вес – 56 кг;
• объем бака для топлива – 3 л.

Культиватор имеет шесть фрез и предназначен для рыхления, окучивания земли на приусадебных участках и распуши целины. К нему можно добавлять навесное оборудование для выкапывания картошки и внесения в почву удобрения. Рекомендованная площадь обработки – 1500м².

Культиватор для дачи, работающий на бензине

Электрические

На небольших дачных участках в основном используют электрические культиваторы. Такая техника отличается небольшим весом и размером. Для работы препарата требуется доступ к электрической сети.

Глубина рыхления и мощность двигателя электрического культиватора значительно меньше от оборудования для обработки грунта на бензине. Аппарат прост в использовании и незаменимый при обработке маленьких земельных площадей возле дома.

Характеристика электрического культиватора «HYUNDAI T2000E66»:

• мощность – 2 кВт;
• ширина обработки – 55 см;
• глубина вспашки – 25 см;
• диаметр фрезы – 28 см;
• вес – 30 кг.

Работает такой аппарат от сети 220В. Прекрасно подходит для рыхления земли и прополки участков до 10 соток.

Культиватор имеет четыре фрезы для культивации почвы и одну передачу вперед. Оснащено устройство специальным ограждением, которое препятствует попаданию культурных растений к рабочему инструменту. Удобная ручка регулируется по необходимой высоте.

Аккумуляторные

Среди дачников популярностью пользуется небольшое аккумуляторное оборудования для рыхления грунта возле усадьбы. Такие культиваторы не требуют привязанности к сети и в отличие от бензиновых аппаратов имеют более легкий вес, не выделяют дыма и работают без шума.

Аккумуляторные культиваторы предназначены для обработки земли в теплицах, вокруг деревьев, междурядий на грядке. Недостатком прибора считается ограниченное время использования. Заряд батареи держится от тридцати минут до одного часа. По истечении этого времени аккумулятор заряжают в течение восьми часов.

Характеристика аккумуляторного культиватора «Zirka T20XD»:

• мощность – 600 Вт;
• ширина культивации – 45 см;
• глубина обработки – 15 см;
• время работы батареи – 40 минут;
• вес – 30 кг.

Культиватор предназначен для возделывания легких верхних слоев грунта. Аппарат имеет четыре фрезы. Он не способен обрабатывать глинистую тяжелую почву, а также грунт, который предварительно не культивировался.

Разновидности культиваторов: классы

За техническими характеристиками и весовой категорией культиваторы делят на классы.

Сверхлегкий класс

Культиваторы, относящиеся к сверхлегкой категории, используют для культивации небольших огородов, клумб, теплиц или оранжерей. Благодаря небольшим габаритам х легко перевозить. У некоторых моделей снимается ручка, и они компактно помещаются в сумку или рюкзак.

Сверхлегкие модели имеют общие технические показатели:

• мощность – от 1,5 до 3 л/с;
• вес – до 15 кг;
• захват в ширину – 20-30 см;
• глубина обработки – до13 см.

Работать с таким культиватором можно только на ранее обработанных почвах, где не растет большое количество сорняков.

Сверхлегкий культиватор «Sadko T-240»

Небольшая сельскохозяйственная техника для возделывания почвы без переворота земельных пластов. Помогает содержать в порядке небольшие огороды и цветники. Может применяться для окучивания.

Имеет такие рабочие параметры:

• двигатель – бензиновый, двухтактный;
• мощность – 1,7 л/с;
• передачи скоростей – 1 вперед;
• глубина обработки – 12 см;
• культивируемая ширина – 23 см;
• вес – 14,5 кг.

В комплектацию культиватора входит четыре фрезы.

Легкий класс

Такой культиватор применяется для обработки небольших земельных участков с мягким грунтом. Считается как аппарат для дополнительного рыхления земли после обработки трактором или другой тяжелой техникой.

К классу легких относятся оборудование с такими возможностями:

• мощность – от 2,5 до 4,5 л/с;
• вес – до 45кг;
• ширина рыхления – 35- 50 см;
• обработка почвы на глубину – до 35 см.

Такие культиваторы несложно перемещать. К такому аппарату обычно прилагается небольшой окучник для формирования посадочных борозд.

Культиватор легкий «Viking HB445.2R»

Культиватор хорошо справляется с обработкой почвы на небольших огородах. Его особенностью является поддержка заднего хода. Реверсивное движение значительно повышает маневренность изделия, что имеет особую ценность при разворотах на маленьких площадях.

Культиватор «Viking HB445.2R»

Технические свойства культиватора:

• мощность -3,5 л/с;
• источник питания – бензиновый;
• двигатель – четырехтактный;
• вес – 40 кг;
• ширина культивации – 45 см;
• глубина обработки – 25 см.

Для легкого управления культиватор оснащен рулем с удобными рукоятками. Конструкция изделия допускает установку дополнительных приспособлений для расширения функциональных возможностей.

Средний класс

Средняя группа культиваторов может возделывать не только легкий грунт, а и почву с глинистым составом. К общей характеристике среднего класса относится:

• мощность двигателя – от 4 до 6 л/с;
• весовая категория – 45 -60 кг;
• ширина захвата – до 85 см;
• глубина рыхления – от 25 до 35 см.

У таких культиваторов с помощью фрез можно не только обрабатывать почву, а и передвигаться. В качестве дополнительного оснащения к средним моделям устанавливают косилку, плуг, борону или окучник.

Модель культиватора среднего класса –«Pubert ARO 55 РC3»

Достаточно мощная техника для обработки земельных участков. Благодаря цепному редуктору с помощью такого культиватора можно качественно взрыхлить почву до самых нижних слоев.

Культиватор «Pubert ARO 55 РC3»

Технические особенности модели:

• тип двигателя – бензиновый;
• максимальная мощность – 5,5 л/с;
• вес изделия – 58 кг;
• захват по ширине культивации – от 60 до 85 см;
• глубина обработки – 32 см.

Аппарат имеет две передачи вперед и одну назад. Модель хорошо справляется с обработкой целины. На второй передачи скорости может перемалывать сорняки с корнями. В комплект входят четыре фрезы, которые можно регулировать по необходимому размеру.

Тяжелый класс

К группе тяжелых мотоблоков относится техника для возделывания целинных участков. Она отличается более высокими техническими показателями:

• мощность – более 10 л/с;
• вес – свыше 60 кг;
• ширина захвата – боле 1 м;
• рыхление в глубину – от 25 см.

Опустить в почву и поднять культиватор можно с помощью нажатия на ручку – вниз или вверх. При работе с мотоблоком соблюдается соотношение давления – один килограмм на один сантиметр.

Мотоблок тяжелого класса «Patriot Boston 9DE»

Аппарат представляет собой мини-трактор, который предназначен для выполнения различных сельскохозяйственных задач на профессиональном уровне.



Культиватор «Patriot Boston 9DE»

Характеристика мотоблока:

• мощность – 9 л/с;
• двигатель – дизельный, четырехтактный;
• вес изделия – 164 кг;
• глубина обработки –28 см;
• ширина рыхления – 135 см.

Культиватор имеет две передачи вперед и одну назад. В комплект входят 8 фрез. Аппарат способен обрабатывать тяжелые почвы и целину. Благодаря наличию вала отбора мощности можно установить дополнительное различное оборудование.

Выпускают различные конструкции культиваторов. Каждая модель имеет свои технические возможности и различный уровень производительности. Перед тем как приобрести технику для обработки земли на участке следует определить основные задачи ее использования.

expertvybor.ru

Культиваторы сплошные КСО — ООО «КВАДРО»

Культиваторы модели КСО предназначены для уничтожения сорняков, предпосевной подготовки почвы по фонам культивации и вспашки с заделкой развальных борозд. Культиватор КСО производит поверхностное рыхление на глубину до 10 см, выравнивание и прикатывание почвы. Так же культиваторы серии КСО подготавливают уплотненное ложе для семян.

Культиватор КСО

Технические характеристики культиватора

Наименование	Ширина захвата, м	Кол-во рабочих органов, шт	Глубина обработки, см	Ширина стр. лап, см	Мощность трактора, л.с.
КСО-4,8 прицепной	4,8	40	до 10	135 (150)	80-100
КСО-6,4 приц. складн.	6,4	54			100-120
КСО-8 приц. складн.	8,0	67			130-150
КСО-9,6 приц. складн.	9,7	81			150-170
КСО-12 приц. складн.	12,3	98			170-210

Особенности модели:

• повышена надежность культиватора– рама культиватора КСО изготовлена из труб квадратного сечения,
• значительно снижена забиванемость культиватора сорняками и

  Расположение стоек культиватора КСО

  пожнивными остатками – за счет увеличения расстояния между рабочими органами (четыре ряда стоек) что способствует лучшему прохождению растительных остатков между лап,

• улучшено измельчение почвы культиватором и снижена нагрузка на раму  – обеспечено использованием вибрирующей s-образной стойки в данной модели культиватора,
• уничтожение сорняков происходит без огрехов — перекрытие лап культиватора составляет 15 мм с каждой стороны (сечение стойки 32х10 мм с подпружинником),
• уменьшена нагрузка на задние катки – прикатывающие катки закреплены не жестко, что позволяет распределять нагрузку между ними.

Варианты комплектации

Культиваторы КСО серийно комплектуются двойным тандемным катком и выравнивающей планкой, установленной впереди культиватора. Тандемный каток может быть спиральным, планчатым или прутковым.

Возможна установка одинарного катка или штригельной бороны.

Варианты исполнения и назначение катков для культиваторов

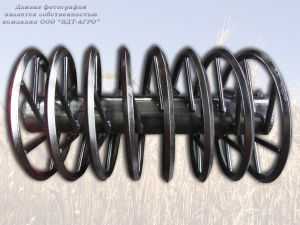

Каток спиральный КС

Каток спиральный предназначен для крошения и выравнивания почвы, с одновременным уплотнением верхнего слоя. Возможно применение в свободном или опорном вариантах.

Каток спиральный

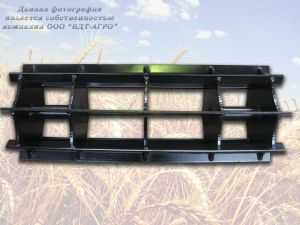

Каток планчатый серии КП

Каток планчатый выполняет функцию выравнивания и крошения почвы. Рекомендован к применению на почвах с высокой влажностью.

Каток планчатый

Каток прутковый серия КПК

Каток прутковый предназначен для предпосевного выравнивания, подготовки ложа для семян и вычесывания сорняков. Рекомендуется применять на культиваторах модели КСО в двухрядном исполнении для подготовки к посеву сахарной свеклы.

Каток прутковый

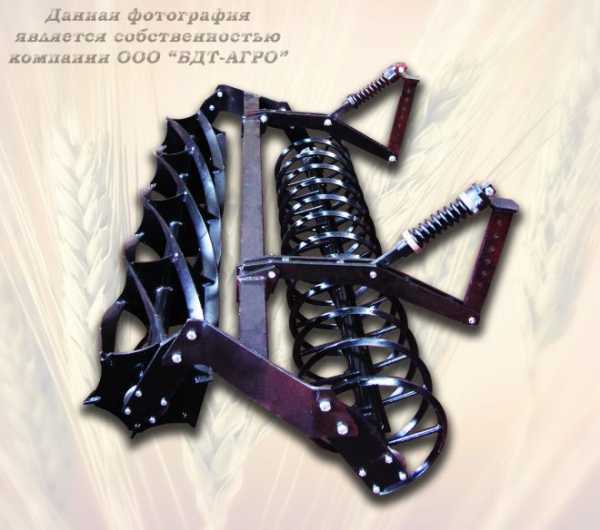

Каток планчато-спиральный серия КПСК

Каток планчато-спиральный предназначен для выравнивания почвы, измельчения мелких комков почвы с её уплотнением с целью получения дружных всходов.

Каток планчато-спиральный

 Видео культиватор КСО-9,6



 Видео культиватор КСО-8



ВЫ ХОТИТЕ ЗАПРОСИТЬ АКТУАЛЬНЫЙ ПРАЙС-ЛИСТ ИЛИ У ВАС ВОЗНИК КАКОЙ-ЛИБО ВОПРОС?

ВОСПОЛЬЗУЙТЕСЬ ФОРМОЙ ОБРАТНОЙ СВЯЗИ

quadro36.ru

Технические характеристики культиватора — КиберПедия



Различные модели культиватора «Smaragd»	9/300	9/400	9/500К	9/600К	9/800К Гигант
Ширина захвата, м
Глубина обработки, см	до 12	до 12	До 12	до 12	до 12
Рабочая скорость, км/ч	до 15	до 15	До 15	до 15	до 15
Производительность, га/ч	до 3,5	до 4	До 4,4	до 6	до 8
Высота рамы, м	0,8	0,8	0,8	0,8	0,8
Количество стрельчатых лап/ пар дисков	7/3	9/4	11/5	13/6	18/8 +1шт.
Вес, кг
Мощность трактора, л.с.	от 90	от 115	от 135	от 155	от 220



Технологический процесс работы культиватора «Smaragd».

Во время работы культиватора первый ряд стрельчатых лап рыхлит почву лентами шириной, равной ширине захвата одного рабочего органа. Второй ряд аналогичных рабочих органов рыхлит оставшиеся необработанные участки с перекрытием в несколько сантиметров. При этом происходит полное подрезание корневищ сорных растений, рыхление и интенсивное перемешивание почвы на установленной глубине по всей ширине захвата орудия. Так как стойки вышеозначенных рабочих органов имеют высоту 0,8 м, небольшую толщину и расстояние между ними составляет около 80 см, работа орудия, как по стерне, так и на парах происходит практически без забивания. Наклонные сферические диски, установленные попарно напротив стрельчатых лап первого ряда, производят выравнивание, перемешивание и измельчение почвы и растительных остатков. Трубчато-ребристые катки обеспечивают окончательное выравнивание и прикатывание обработанной почвы.

Обработка почвы с помощью этого культиватора провоцирует прорастание падалицы, улучшает условия разложения органической массы и целесообразна с точки зрения экологии, так как происходит механическая борьба с сорняками путем заделки быстро всходящих семян сорных растений в нижележащие слои почвы, что в значительной степени сокращает потери влаги в почве.

Регулировки культиватора «Smaragd».

Перед началом работы культиватор, агрегатированный с трактором, устанавливают на ровной площадке и выравнивают навеской трактора горизонтальность рамы, при этом следят, чтобы левая и правая секции в рабочем положении находились на одной линии с центральной частью рамы. В случае необходимости этого добиваются изменением длины тяг, ограничивающих их нижнее положение. Затем при первых проходах в поле устанавливают глубину хода стрельчатых лап с помощью рычага управления положением навески трактора и перестановкой стопорных пальцев в одно из регулировочных отверстий стоек опорных колес, а глубину хода сферических дисков – путем перестановки стопорных пальцев в отверстиях стоек дисков. Степень давления трубчато – ребристых катков на почву изменяют путем перестановки верхней тяги трактора в отверстиях системы подвески культиватора (чем выше отверстие крепления верхней тяги, тем больше давление).

Навесной дисковый культиватор «Pegasus»с рабочей шириной захвата от 3 до 5 метров предназначен для основной безотвальной и предпосевной обработки почвы.

Технологический процесс работы культиватора «Pegasus».

Широкие стрельчатые лапы, с регулировкой наклона, разделенные на сегменты, обеспечивают оптимальное перемешивание почвы даже при неглубокой обработке пожнивных остатков. Расположенные в два ряда сферические диски дискового культиватора имеют центральную регулировку. При этом интенсивность работы и рабочая глубина регулируется путем перестановки эксцентрикового пальца с четырехгранником. Таким образом, быстро и комфортабельно производится быстрая настройка на различные условия эксплуатации по всей рабочей ширине захвата каждого сегмента рамы. При помощи входящих в серийную комплектацию резиновых пружинящих элементов, не требующих технического обслуживания, диски имеют индивидуальную защиту от перегрузок.

Регулировки культиватора «Pegasus».

Изменение рабочей глубины хода стрельчатых лап производится путем перестановки эксцентрикового пальца с четырехгранником. Сферические диски, а также следующий за ними каток соединены через параллелограммную конструкцию на раме орудия. При этом глубина вхождения сферических дисков в почву и интенсивность их работы не зависит от изменения рабочей глубины лап культиватора.

Подготовка посевных машин к работе.

При регулировке нормы высева стерневых сеялок типа СЗС-2,1, СЗТС-2, СЗТС 9-2 и их модификаций необходимо проверить правильность установки высе­вающих аппаратов, для чего рычаг регулятора высева пере­местить в крайнее правое положение, что соответствует мак­симальному значению шкалы циферблата, при этом все тор­цы катушек должны быть выставлены заподлицо с наруж­ной плоскостью розетки. Если же катушки утопают в розетках или выступают из них, необходимо отпустить бол­ты крепления корпуса высевающего аппарата и сдвинуть его до совпадения с торцом катушки. Невыполнение этого условия может привести к увеличе­нию неравномерности высева семян по сошникам (в произ­водственных условиях до 30-40%).

Установка требуемой нормы высева обеспечивается вы­бором передаточного отношения и длины рабочей части ка­тушки. При этом следует иметь в виду, что меньшая неравномерность высева по сошникам для одина­ковых норм получается при выборе большей длины рабочей части катушки и меньшего передаточного отношения. Значе­ния неравномерности высева по сошникам в зависимости от длины рабочей части катушки представлены в таблице 11.





Таблица 11

Ориентировочная норма и неравномерность высева семян при различных

регулировках сеялки

Ориенти­ровочная норма вы­сева, кг/га	Звездочка, кол. зубьев	Переда­точное отношение	Длина ра­бочей части катушки*, мм	Количество оборотов вала зерновых аппаратов	Неравно­мерность высева*, %
		0,291		7,2	3,7
		0,583		14,5	6,5
		0,291		7,2	3,0
		0,583		14,5	5,5
		0,291		7,2	2,5
		0,583		14,5	5,1
		0,291		7,2	2,0
		0,583		14,5	4,3

*-пшеница

Далее инструкцией по эксплуатации на сеялки СЗТС (СЗС) рекомендуется подтянуть пружину гайкой, без указания конкретных значений длины затяжки пружины. Однако при сильной затяжке сошник не будет отклоняться при встрече с препятствием. Это приведет к его быстрой деформации. При слабой затяжке сошник не обеспечит устойчивости хода по глубине, что приведет к ухудшению дружности всхо­дов культурных растений.

Рекомендуется обеспечивать такую затяжку пружины, что­бы её длина составляла 27-28 см на сеялках старой конструк­ции СЗС-2,1, а на сеялках СЗТС пружину в пределах 34-35 см. Этим обеспечиваются необходимая устойчивость хода сошни­ка по глубине и его отклонение при встрече с препятствием.

В зависимости от требуемой глубины заделки семян отрегулировать рабочую длину гидроцилиндра (размер L, таблица 12).



Таблица 12

Регулировочные размеры рабочей длины гидроцилиндра L и

длины соединительной тяги К



Глубина заделки семян (Н), см	Регулировочные размеры
L, мм	Свободных витков резьбы	К, мм
2 – 4			2470±10
2 – 6			2470±10
6 – 8			2470±10
8 – 10			2470±10



Сошники сеялок должны занимать вертикальное положение (отклонения назад и в стороны не более 20 мм). Лезвия лап должны быть в одной плоскости. Опорное колесо (размер 6,5´16¢) должно иметь давление воздуха в шине 2±0,2 кг/см².

Сеялка стерневая СС-6.

Прочные и мощные волнистые дисковые ножи, присоединенные к сцепному устройству, хорошо подготавливают почву под семяложе. Двойные сошники прорывают V-образную чистую борозду для укладки семян. Регулируемый откалиброванный дозатор доставляет семена с высокой точностью. Регулируемые пресс-колеса закрывают борозду и создают оптимальные условия для ранних всходов.

1. Подготовка сеялки к работе

1.1. Выполнить операции по выравниванию рамы сеялки и рыхлителя согласно п.п. 1.2. и 1.3.

1.2. Выравнивание рамы сеялки.

1.2.1. В целях обеспечения заданной глубины хода сошников, одинакового давления на почву опорно-приводных колес и колес шасси следует произвести выравнивание рамы сеялки относительно поверхности поля. Перед выравниванием сеялка должна быть сцеплена с трактором.

1.2.2. Выравнивание рекомендуется производить на регулировочной площадке, только в исключительных случаях – в поле, на ровном участке.

1.2.3. В зависимости от глубины заделки семян в почву установить требуемое расстояние между рамой и поверхностью площадки (почвы) – 430, 480, 530, 580, 635 мм.

Чем меньше глубина заделки семян и более легкая и рыхлая почва, тем выше следует поднимать раму.

Для фиксации рамы на нужном расстоянии от поверхности площадки (почвы) к сеялке прилагается 4 комплекта упоров высотой 25, 40, 50 и 110 мм, устанавливаемые на штоке гидроцилиндров шасси.

Например, глубина заделки семян в почву составляет 4 см, расстояние между рамой и поверхностью регулировочной площадки – 530 мм.

В этом случае:

1.2.4. На штоках гидроцилиндров шасси установить упоры высотой 110 мм.

1.2.5. Выбрать одно из отверстий на кронштейне крепления рычага колеса, которое обеспечит гарантированный контакт приводного колеса с поверхностью регулировочной площадки.

1.2.6. Установить в отверстие болт с шайбой и затяните соединение гайкой.

1.2.7. Выполнить аналогичную операцию с другим колесом.

1.2.8. Снять сеялку с регулировочной площадки, опустить сошники на землю, проехав 5-10 м и остановив агрегат, проверить уровень и горизонтальность рамы относительно поверхности почвы. При наличии наклона рамы вперед или назад, окончательную регулировку выполнить с помощью задней тяги. При удлинении тяги сеялка наклоняется назад, при укорачивании – вперед.

1.3. Выравнивание рыхлителя и сеялки.

1.3.1. Перед началом работы с использованием рыхлителя он должен быть выровнен.

1.3.2. Выравнивание производят на регулировочной площадке. Для выравнивания рамы рыхлителя под диски необходимо подложить прокладку (тонкую доску). Затем при помощи передней тяги поставить оба ряда дисков на один уровень. При увеличении длины тяги понижается задний ряд дисков, при уменьшении – передний ряд дисков. После выполнения необходимых регулировок зафиксировать тягу при помощи контргайки.

1.3.3. После присоединения и выравнивания рыхлителя сеялка должна находиться в строго горизонтальном положении к поверхности регулировочной площадки. Для окончательного выравнивания сеялки после установки рыхлителя отрегулировать длину задней тяги, используя специальный гаечный ключ.

1.3.4. После выполнения регулировок зафиксировать тягу при помощи контргайки. Специальный ключ вышеописанных регулировок хранится в передней части рамы рыхлителя.

1.4. Регулировка нормы высева семян.

1.4.1. Для получения требуемой нормы высева семян зерновых культур подобрать по диаграмме нужное передаточное отношение и длину рабочей части катушек, причем передаточное отношение подбирается таким образом, чтобы норма была получена при наименьшем его значении, но при большей длине рабочей части катушек, что обеспечит более равномерный высев семян и предотвратит дробление их в аппаратах.

Зерновой высевающий аппарат имеет регулируемый клапан, позволяющий производить посев как мелких, так и крупных семян. Групповая регулировка положения клапанов, а также опорожнение аппаратов производится рычагом.

Индивидуальная регулировка положения клапана осуществляется путем поджатия пружины регулировочным винтом.

Установка необходимого передаточного отношения на валы высевающих аппаратов производится путем перемещения блоков звездочек на контурах цепи №1 и №2. Ослабить гайки крепления натяжной звездочки, а также болты фиксации блоков звездочек на промежуточном валу и переместить их в нужную сторону, поменять звездочки. Затем тщательно затянуть болты. Отрегулировать натяжное устройство и закрепить его.

1.4.2. Проверить лицевание катушек зерновых высевающих аппаратов с внутренней плоскостью розеток, для чего перевести рычаг регулятора высева в крайнее положение. При этом торцы катушек должны быть заподлицо с внутренней плоскостью розеток.

Если в процессе эксплуатации у некоторых аппаратов катушки сместились и не лицуются с плоскостью розеток, отпустить стопорные винты крепления катушек и подвинуть катушки до совпадения плоскостей.

Длину рабочей части катушки установить перемещением рычага регулятора высева относительно шкалы. Шкала отградуирована для показа величины смещения катушки высевающего аппарата в мм.

1.4.3. Проверить установку клапанов высевающих аппаратов. При высеве семян зерновых культур зазор между плоскостями клапанов и нижними ребрами муфт во всех аппаратах должен быть не более 2 мм, а для зернобобовых культур 8-10 мм.

Отрегулировать данный зазор на клапанах при помощи рукоятки, установленной на общей оси клапанов. Если у отдельных клапанов зазоры отличаются от общеустановленного, то отрегулировать их при помощи регулировочного винта.

Таблица 13

Передаточное отношение при различных сочетаниях звездочек



Частота вращения	Цепь № 1	Цепь № 2	Блок звездочек	Передаточное отношение
Медленная Средняя (рабочая) Быстрая	17/44 17/44 17/22	12/18 24/18 24/18			0,313 0,627 1,25



Сеялка Primera DMСшириной захвата от 3 до 9 м.

Предназначенадля мульчированного и прямого посева, а также для посева после плужной вспашки, как с внесением гранулированных удобрений, так и без внесения. Агрегатируется с трактором мощностью 90-270 л.с.

Регулировки.Регулировка глубины заделки выполняется централизованно для каждой группы сошников через кривошипную рукоятку. Шкала обеспечивает равномерную регулировку групп сошников. Регулировка глубины каждого посевного блока осуществляется бесступенчато. Давление сошника постоянно и составляет 52 кг. Встроенная защита от камней защищает долотовидный сошник от повреждений. Двойные диски наряду с функцией поддерживания глубины хода долотообразных сошников также подходит для закрывания зазоров сеялки. Двойные диски могут устанавливаться в соответствии с особенностями почвы путем регулировки угла в диапазоне 0^о-32^о.

— Для прямого посева следует установить больший установочный угол.

— Для мульчированного посева следует установить меньший установочный угол.

Регулировка нормы высева/внесения удобрений производится с помощью бесступенчатого редуктора привода валов высевающих аппаратов. Правильно отрегулировать положение редуктора можно и с помощью логарифмического диска в первом положении редуктора и рассчитанной нормы высева.

Частота вращения вентилятора определяет количество воздуха в воздушном потоке. Чем выше частота вращения вентилятора, тем сильнее воздушный поток. Установку скорости вращения вентилятора контролирует бортовой компьютер.

Установка частоты вращения вентилятора осуществляется также при помощи клапана ограничения давления агрегата.

Бункер больших размеров оснащается заправочными решетками, предохраняющими от попадания инородных примесей и брезентовым тентом. Большое загрузочное отверстие делает возможным загрузку как из больших мешков, так и с помощью ковша или эскалаторно-конвейерным способом.

Большеразмерные шины уменьшают почвенное уплотнение. Узкое дышло в соединении со специальной системой нижних тяг для быстрой сцепки, позволяет произвести разворот на месте, не касаясь дышла задними колесами трактора.

Агрегат универсальный посевной плоскорежущий АУП-18.05 предназначен для безрядкового посева зерновых, зернобобовых культур и семян трав по стерневым фонам и зяби с внесением гранулированных удобрений, одновременной предпосевной культивацией и прикатыванием посева, а также для подготовки почвы под посев с глубиной обработки до 120 мм и культивацией паров. Агрегатируется с тракторами тягового класса 3-6.

Регулировка глубины хода лап сошников:

Проверить правильность расположения оснований лап сошников. Основания должны лежать в одной плоскости. Отклонение от плоскости не более 5 мм. Регулировку положения лап сошников произвести винтом звена. Проверку произвести струной и линейкой.

Регулировку глубины хода сошников на заданную величину произвести механизмом заглубления и тягами с проведением пробного прохода агрегата и замерами действительной глубины хода передних и задних сошников. На винт и на трубу опоры нанесены риски с ценой 20 мм, что упрощает настройку агрегата перед началом работы. При необходимости произвести корректировку хода указанным способом.

Нормы высева семян могут быть изменены путем перемещения блока звездочек на промежуточном валу привода.

Норма внесения гранулированного суперфосфата может быть изменена путем перемещения и перестановкой блока звездочек.

Для устойчивого положения механизма заглубления необходимо установить четыре пружины – по две на каждое колесо, пружины уложены в ящик с запасными частями.

В рабочем положении агрегата рычаг гидрораспределителя трактора, управляющий колесным ходом и дышлом, должен быть установлен в плавающее положение.

На сеялках типа СЗ-3,6 вилки на валике регулировки заглубления размещают так, чтобы нажимные штанги располагались вертикально по осевой линии сошников, и затягивают до отказа гайки крепления поводков к брусу.

Глубина заделки семян в почву зависит от глубины хода сошников, которую изменяют винтовым регулятором и сжатием пружин на штангах.

Проверка равномерности высева проводится так. Рычаг регулятора переводят на нулевое деление шкалы и осматривают катушки всех высевающих аппаратов. Торец каждой катушки должен располагаться заподлицо с внутренней плоскостью розетки. Если есть отклонение, отпускают болты крепления корпуса аппарата к семенному ящику и передвигают корпус в нужную сторону.

Проверяют установку клапанов высевающих аппаратов. При высеве семян зерновых культур зазор между клапаном и нижними ребрами муфт должен быть не более 2 мм. Этот зазор регулируют болтом, изменяя сжатие пружины клапана.

При высеве крупных семян зернобобовых культур зазор между клапанами и ребром катушки должен быть 8-10 мм. Его устанавливают рычагами выгрузки для каждой половины зернотукового ящика.

Установка сеялки на норму высева выполняется при помощи рычагов регуляторов высева. Длину рабочей части катушек определяют в соответствии с принятым передаточным отношением, предварительно подобрав ее по диаграмме, которая имеется в инструкции. Более равномерный высев семян, исключающий их дробление в высевающих аппаратах, обеспечивается при меньшей частоте вращения (меньшем передаточном отношении).

Проверка дозы внесения удобрений проводится при пробном внесении. Если фактическая доза отличается от заданной, то изменяют частоту вращения вала туковысевающих аппаратов. Частично дозу внесения удобрений можно регулировать задвижками, увеличивая или уменьшая сечение выходных окон.

Основные показатели качества посевных работ и методы определения приведены в таблице 14.





Таблица 14

Контроль качества посева

Показатели	Метод определения	Кол-во замеров	Инструмент	Допустимые отклонения
Норма высева семян, кг/га	Подсчет фактически высеянных семян по весу или количеству зерен	1 раз на новую партию семян	мешочки, весы, мерная лента	3% от установленной лентой нормы
Замер длины нерабочей части катушки каждого высевающего аппарата	2 – 3 раза за смену	шаблон	+0,5 мм
Глубина заделки семян, см	Вскрыть борозды 2–3 передних и задних сошников и определить расстояние от выровненной поверхности поля до семян	ежедневно	линейка, рейка	не более +1 см
Размер длины гидроцилиндра или подсчет свободных витков на гайках штока	2–3 раза за смену	-
Ширина стыковых междурядий, см	Замер расстояния между бороздками крайних катков смежных проходов сеялок	10 — 15	линейка	+ 4 см



Чтобы обеспечить равномерность внесения удобрений всеми туковысевающими аппаратами, настраивают клапаны. Рычаги выгрузки поднимают в верхнее положение и закрепляют. При этом все клапаны должны касаться штифтов катушек. Если некоторые клапаны не касаются катушек, их поворачивают на валу, отпустив стопорные болты, после чего для удобрений нормальной влажности устанавливают зазор между клапанами и штифтами 8-10 мм. Для удобрений повышенной влажности клапаны опускают ниже.

Перед посевом поверхность поля должна быть выровнена, убраны или обозначены препятствия. При использовании сеялок типа СЗ-3,6 поле должно быть прокультивировано на глубину заделки семян, отмечены поворотные полосы, линии первых проходов, при необходимости, и загоны.

Механическая навесная сеялка D9шириной захвата от 2,5 до 12 м.

Назначение.Для классического посева или при небольших количествах соломы применяют сменные анкерные сошники с тупым углом вхождения. Для мульчированного посева используют дисковые сошники. Сеялка D9 может использоваться самостоятельно или в комбинации со всеми почвообрабатываюшими орудиями.

Регулировки. Для регулировки нормы высева семян используется бесступенчатый редуктор, не требующий технического обслуживания, переключающийся при помощи рычага. При помощи рычага регулировки редуктора можно устанавливать число оборотов валика высевающего аппарата, наряду с чем устанавливается норма высева. Чем выше число на шкале выбрано установочным рычагом, тем больше будет норма высева. Если первая проба установки сеялки не дает желаемой нормы высева, используйте первое положение редуктора и вычисленную норму высева можно определить положение редуктора и при помощи счетного диска.

Глубину заделки семян определяет давление сошника, скорость движения и состояние почвы. Сеялка серийно оснащена центральным устройством регулировки давления сошников, которая равномерно регулирует все сошники. Центральное устройство регулировки давления сошников может приводиться в действие при помощи ходового винта или гидравлического цилиндра.

Сеялка СУПН-8, УПС-8. Механизм регулировки глубины хода сошниковвключает в себя кулису, пружинный шплинт, шарнирно установленные тяги с ограничительной скобой и нажимную штангу с пружиной. Глубину заделки семян в почву регулируют изменением положения полоза сошника по отношению к прикатывающему колесу, переставляя быстросъемный шплинт в отверстиях кулисы. Минимальную глубину хода сошников (глубину заделки семян) обеспечивают, переставляя пружинный шплинт в нижнее отверстие кулисы, а максимальную – в ее верхнее отверстие.Перестановка шплинта на каждое последующее отверстие в кулисе соответствует изменению заглубления сошника на 10 мм.

При работе на легких почвах давление на сошник снижают, а тяжелых – повышают, перемещая стопорные кольца по подпружиненной штанге, верхний конец которой подвижно закреплен на брусе рамы сеялки, а нижний – шарнирно на поводках секций.

Подготовка к работе. Перед выездом в поле про­веряют качество сборки и техническое состояние систем, регулируют сеялку.

Установка нормы высева семян. Каж­дая сеялка имеет четыре комплекта высевающих дис­ков. Диски отличаются один от другого числом отвер­стий и их диаметром.



Высеваемая культура	Марка диска	Число отверстий	Диаметр отверстий, мм
Подсолнечник, сорго	СУПА.00.660-01
Кукуруза, клещевина	СУПА.00.660-02		5,5
Кукуруза, клещевина	СУПА.00.660-03		5,5
Подсолнечник, сорго	СУПА.00.660-04

Механизм передач обеспечивает 45 передаточных отношений от опорно-приводного колеса сеялки на вал диска семявысевающего аппарата.

Высев заданного количества семян любой культу­ры на 1 м рядка достигается подбором высевающего диска и передаточного отношения. В таблице 15 даны основные нормы высева семян кукурузы в соответст­вии с агротехническими требованиями к сеялкам с учетом скорости движения агрегата. Превышение скорости, рекомендованной в таблице, приводит к ухудшению качества высева. Пользуясь параметрами, приведенными в таблице, и учитывая, что каждое отверстие диска забирает только одно зерно, устанавливают механизм передач на нужную норму высева.

Для изменения передаточного отношения ослабляют цепь механизма, поворачивая против хода часовой стрелки рукоятку до совмещения ее паза с выступом на корпусе механизма передач. Блоки передвигают в необходимое положение и устанавливают цепи на соответствующие звездочки. Затем переводят рукоятку натяжного устройства в исходное положение.



Таблица 15

Нормы высева семян кукурузы в соответствии со скоростью

движения агрегата



Норма высева	Число отверстий в диске	Передаточное отношение	Число зубьев звездочек	Скорость агрегата, км/ч
На 1 га	На 1 м	А	Б	В	Г
	1,78		0,208			-	-
	2,03		0,236			-	-
	2,45		0,285			-	-
	2,83		0,330			-	-
	3,15		0,366			-	-
	3,54		0,412			-	-
	3,89		0,452			-	-
	4,29		0,499
	4,91		0,572			-	-
	5,45		0,633			-	-
	6,11		0,452			-	-
	6,76		0,500			-	-



Для замены высевающих дисков отвертывают гайки-барашки на крышке высевающего аппарата, снимают крышку, прокладку и диск.

Устанавливают диск выбранного комплекта на вал высевающего аппарата отверстиями меньшего диаметра в накладке к ворошителю, монтируют крышку с прокладкой и завинчивают гайки- барашки. В зависимости от размеров семян рычаг вилки устанавливают на соответствующее деление шкалы. Дополнительно положение вилки регулируют после пробного прохода сеялки. При высеве двух присосавшихся семян рычаг передвигают на 0,5-1 деление ниже, при пропусках рычаг устанавливают на 0,5-1 деление выше.

При разборке и сборке высевающих аппаратов, замене высевающих дисков положение вилки контро­лируют и регулируют шаблоном, прилагаемым к се­ялке. В этом случае ослабляют гайку и болт крепления шкалы. На вал высевающего аппарата при сня­том высевающем диске устанавливают шаблон так, чтобы штыри вилки вошли в пазы. Нулевое деление шкалы совмещают с отметкой рычага. Затем шаблон снимают, монтируют высевающий диск, прокладку и крышку, завертывают гайки.

Установка вылета маркеров. Вылет мар­керов — это расстояние от диска маркера до центра полозка крайнего сошника. При посеве поочередно правым и левым колесами трактор направляют по бороздке, образованной диском маркера. Для уста­новки необходимого вылета маркера ослабляют ско­бы, скрепляющие штанги и растяжки. Устанавливают их на размер вылета и затягивают ослабленные креп­ления. Опускают на почву обе штанги с дисками. Ры­чаг переводят в крайнее левое положение, натягивают трос правого маркера и закрепляют его. Затем пере­мещают рычаг в крайнее правое положение, натяги­вают трос правого маркера и фиксируют его. Чтобы работа протекала нормально, необходимо хорошо на­тянуть тросы, провисание их не допускается.

Возможные неисправности. В процессе работы се­ялки СУПН-8 могут возникнуть неисправности вследствие нарушения регулировок или выпол­нения технологического процесса. Наиболее харак­терные из них приведены в таблице 16.

Таблица 16

cyberpedia.su

По каким техническим характеристикам выбирать культиватор?

Зачастую многие путают термины «мотоблок» и «мотокультиватор», что может ввести в заблуждение при покупке — желая приобрести одно, можно долго искать другое.

Оба агрегата достаточно схожи между собой, но, несмотря на это, они имеют свои конструкционные отличия и особенности.

Конструкция культиватора: двигатель с прикрепленными к нему почвофрезами, элементами управления и рукоятками. Все представители этого вида садовой техники имеют фильтрующий элемент, предназначенный для предотвращения загрязнения внутренних механизмов и горюче-смазочной смеси.

Если установлен бензиновый двух- или четырехтактный двигатель, то он оснащается глушителем для выхлопа, у электро- и аккумуляторных агрегатов глушитель отсутствует.

Культиваторы могут иметь транспортировочные колеса, а при их отсутствии они устанавливаются вместо фрез на оси к редуктору. Именно через него (редуктор) идет передача от двигателя на фрезы/колеса, и они начинают вращение.

Технические характеристики

Колеса у культиваторов размещаются только на место фрез, в то время как у мотоблоков имеется два вала, непосредственно на которые и возможна установка.

Существуют и так называемые «самоходные» мотокультиваторы, имеющие отдельный вал с уже имеющимися колесами, которые вращаются в противоположном режущим частям направлении. Преимущества таких устройств в том, что при встречном движении колес предотвращается возможность «выхода» фрезы из борозды, особенно если работа ведется на уплотненном грунте.

Культиваторы избавлены от такого недостатка, как «убегание» вперед, вызываемого высокой скоростью вращения фрезы, которая, углубляясь в грунт, начинает тянуть мотокультиватор.

Мощность

Это основная характеристика культиватора, влияющая в первую очередь на его производительность. Если предполагаются работы на участках большой протяженности или культивация твердого грунта с комками, то высокая мощность дает возможность значительно сократить физические затраты на выполнение поставленных задач и максимально сэкономить время.

Также на мощные агрегаты возможна установка дополнительных фрез. Это позволяет увеличить площадь обработки за один проход. Но важно учитывать, что при работе на небольших участках высокая мощность может стать помехой, и моторесурс просто будет расходоваться попусту.

Знание мощности электрических культиваторов позволяет рассчитать, выдержит ли сеть нагрузку пусковых токов, а также выбрать подходящий удлинитель.

Важно помнить, что большинство пожаров возникает как раз по причине того, что провод расплавляет оболочку (покрытие, в котором он находится) из-за перегрузки, поэтому следует уточнять при покупке, подходит ли для вашей техники удлинитель с заявленным сечением.

Вес

На этот показатель в первую очередь влияет тип двигателя. Самые легкие культиваторы (около 10 кг) оснащены электрическим, более крупные (15 – 30 кг) бензиновым – двухтактным, а самые тяжелые (от 30 – 60 кг и выше) имеют четырехтактный «движок».

Большой вес является преимуществом в том случае, если работа ведется на жесткой почве, где для заглубления фрезы необходимо прилагать усилия, а вес помогает их уменьшить.

Если у вас небольшой участок (до 10 соток), культиватор, имеющий как высокую мощность и производительность, так и немалый вес, будет невыгоден и станет больше помехой, чем помощником. В то же время инструмент сверхлегкого или легкого класса будет хорошим подспорьем как к началу подготовки почвы к «дачному сезону», так и в дальнейшей работе на участке.

Ширина и глубина вспашки

Это показатели, дающие возможность определить максимальную обрабатываемую площадь за один проход и глубину, на которую почва будет обработана.

Самые малогабаритные культиваторы имеют ширину не более 20 – 30 см. Они удобны как при прополке, так и для работ в труднодоступных местах, например между грядок, деревьев, в теплицах.

Крупные агрегаты, имеющие ширину захвата от 40 до 160 см, подходят для уже более сложных задач, твердого слежавшегося грунта, но не очень удобны в узких пространствах.

Обрабатывать грядки таким оборудованием не практично, но для работ на целине, поле, при выращивании картофеля и других сельскохозяйственных культур они значительно помогают сократить время и силы, затрачиваемые на подготовку почвы и дальнейший уход за ней.

Глубина вспашки задается пользователем в зависимости от типа грунта.

Если заменить почвофрезы на пневматические шины, то появляется возможность транспортировать небольшие грузы.

Число скоростей

Некоторые культиваторы могут иметь 1 — 2 скорости вперед и 1 назад. Это позволяет максимально эффективно настроить культиватор под удобный темп работы, а возможность «сдать» назад делает агрегат маневренным.

Могут возникнуть вопросы:

При выборе культиватора также возникает потребность узнать некоторые данные, которые не относятся напрямую к техническим характеристикам, но от них зависит возможность использования устройств. Например:

Полезен ли низко расположенный центр тяжести? На что это влияет?

Расположение центра тяжести обуславливается местом крепления двигателя агрегата. Низкое чаще встречается на электрических мотокультиваторах. В первую очередь это влияет на процесс входа фрез в почву и на устойчивость техники. Чем ниже центр тяжести — тем лучше, и тем меньше усилий необходимо приложить для максимального заглубления в грунт.

Для чего необходимо автоматическое центробежное сцепление? На всех ли культиваторах оно присутствует?

В первую очередь оно необходимо для возможности работы на холостом ходу. Также оно позволяет предотвратить поломку агрегата при достижении максимальной (критической) нагрузки в момент заедания фрез. Например, когда на них наматывается достаточно много сорняков, корней, травы и т.п., что приводит к заклиниванию. Оснащаются таким сцеплением исключительно бензомоторные культиваторы.

На какой срок хватает одного фильтрующего элемента?

Определенных сроков службы нет, но в связи с тем, что работа культиватора ведется в условиях очень большой запыленности, производители устанавливают на свои агрегаты многоразовые фильтры, в случае загрязнения которых они снимаются и моются, а после просушки необходимо капнуть масла и снова их установить. Одного такого элемента хватает минимум на один дачный сезон с учетом активной эксплуатации культиватора.

От чего может зависеть некачественный результат работы электрического культиватора? Как этого по возможности избежать?

Причин плохой работы может быть несколько. Первая – недостаточное заглубление фрез в почву, а вторая – изнашивание почвофрез. В случае недостаточной глубины необходимо просто повысить уровень заглубления, приложив чуть больше физической силы, использовать утяжелители (приобретаемые отдельно). Если же причина в износе фрез, то их просто необходимо заменить, но ни в коем случае не пытаться заточить или выгнуть самостоятельно, иначе, помимо поломки редуктора, вы можете получить травмы.

Разрешено ли использование электротяпки там, где применялись удобрения?

Садовые химические вещества, равно как и удобрения, имеют в своем составе вещества, которые в свою очередь ускоряют процесс коррозии металла агрегата, поэтому если есть острая необходимость использовать тяпку на удобренном участке, то после работы ее необходимо сразу же хорошо промыть, а не откладывать «до лучших времен». Только в этом случает урон будет минимальным.

Учитывая все это, вы можете быть абсолютно уверены в том, что сделаете правильный выбор.

Обратите на это:



sadsamslabo.ru

Технические характеристики культиватора

Различные модели культиватора «Smaragd»	9/300	9/400	9/500К	9/600К	9/800К Гигант
Ширина захвата, м	3	4	5	6	8
Глубина обработки, см	до 12	до 12	До 12	до 12	до 12
Рабочая скорость, км/ч	до 15	до 15	До 15	до 15	до 15
Производительность, га/ч	до 3,5	до 4	До 4,4	до 6	до 8
Высота рамы, м	0,8	0,8	0,8	0,8	0,8
Количество стрельчатых лап/ пар дисков	7/3	9/4	11/5	13/6	18/8 +1шт.
Вес, кг	940	1285	1870	2183	5100
Мощность трактора, л.с.	от 90	от 115	от 135	от 155	от 220

Технологический процесс работы культиватора «Smaragd».

Во время работы культиватора первый ряд стрельчатых лап рыхлит почву лентами шириной, равной ширине захвата одного рабочего органа. Второй ряд аналогичных рабочих органов рыхлит оставшиеся необработанные участки с перекрытием в несколько сантиметров. При этом происходит полное подрезание корневищ сорных растений, рыхление и интенсивное перемешивание почвы на установленной глубине по всей ширине захвата орудия. Так как стойки вышеозначенных рабочих органов имеют высоту 0,8 м, небольшую толщину и расстояние между ними составляет около 80 см, работа орудия, как по стерне, так и на парахпроисходит практически без забивания. Наклонные сферические диски, установленные попарно напротив стрельчатых лап первого ряда, производят выравнивание, перемешивание и измельчение почвы и растительных остатков. Трубчато-ребристые катки обеспечивают окончательное выравнивание и прикатывание обработанной почвы.

Обработка почвы с помощью этого культиватора провоцирует прорастание падалицы, улучшает условия разложения органической массы и целесообразна с точки зрения экологии, так как происходит механическая борьба с сорняками путем заделки быстро всходящих семян сорных растений в нижележащие слои почвы, что в значительной степени сокращает потери влаги в почве.

Регулировки культиватора «Smaragd».

Перед началом работы культиватор, агрегатированный с трактором, устанавливают на ровной площадке и выравнивают навеской трактора горизонтальность рамы, при этом следят, чтобы левая и правая секции в рабочем положении находились на одной линии с центральной частью рамы. В случае необходимости этого добиваются изменением длины тяг, ограничивающих их нижнее положение. Затем при первых проходах в поле устанавливают глубину хода стрельчатых лап с помощью рычага управления положением навески трактора и перестановкой стопорных пальцев в одно из регулировочных отверстий стоек опорных колес, а глубину хода сферических дисков – путем перестановки стопорных пальцев в отверстиях стоек дисков. Степень давления трубчато – ребристых катков на почву изменяют путем перестановки верхней тяги трактора в отверстиях системы подвески культиватора (чем выше отверстие крепления верхней тяги, тем больше давление).

Навесной дисковый культиватор «Pegasus» с рабочей шириной захвата от 3 до 5 метров предназначен для основной безотвальной и предпосевной обработки почвы.

Технологический процесс работы культиватора «Pegasus».

Широкие стрельчатые лапы, с регулировкой наклона, разделенные на сегменты, обеспечивают оптимальное перемешивание почвы даже при неглубокой обработке пожнивных остатков. Расположенные в два ряда сферические диски дискового культиватора имеют центральную регулировку. При этом интенсивность работы и рабочая глубина регулируется путем перестановки эксцентрикового пальца с четырехгранником. Таким образом, быстро и комфортабельно производится быстрая настройка на различные условия эксплуатации по всей рабочей ширине захвата каждого сегмента рамы. При помощи входящих в серийную комплектацию резиновых пружинящих элементов, не требующих технического обслуживания, диски имеют индивидуальную защиту от перегрузок.

Регулировки культиватора «Pegasus».

Изменение рабочей глубины хода стрельчатых лап производится путем перестановки эксцентрикового пальца с четырехгранником. Сферические диски, а также следующий за ними каток соединены через параллелограммную конструкцию на раме орудия. При этом глубина вхождения сферических дисков в почву и интенсивность их работы не зависит от изменения рабочей глубины лап культиватора.

Подготовка посевных машин к работе.

При регулировке нормы высева стерневых сеялок типа СЗС-2,1, СЗТС-2, СЗТС 9-2и их модификаций необходимо проверить правильность установки высе­вающих аппаратов, для чего рычаг регулятора высева пере­местить в крайнее правое положение, что соответствует мак­симальному значению шкалы циферблата, при этом все тор­цы катушек должны быть выставлены заподлицо с наруж­ной плоскостью розетки. Если же катушки утопают в розетках или выступают из них, необходимо отпустить бол­ты крепления корпуса высевающего аппарата и сдвинуть его до совпадения с торцом катушки. Невыполнение этого условия может привести к увеличе­нию неравномерности высева семян по сошникам (в произ­водственных условиях до 30-40%).

Установка требуемой нормы высева обеспечивается вы­бором передаточного отношения и длины рабочей части ка­тушки. При этом следует иметь в виду, что меньшая неравномерность высева по сошникам для одина­ковых норм получается при выборе большей длины рабочей части катушки и меньшего передаточного отношения. Значе­ния неравномерности высева по сошникам в зависимости от длины рабочей части катушки представлены в таблице 11.

Таблица 11

Ориентировочная норма и неравномерность высева семян при различных

регулировках сеялки

Ориенти­ровочная норма вы­сева, кг/га	Звездочка, кол. зубьев	Переда­точное отношение	Длина ра­бочей части катушки*, мм	Количество оборотов вала зерновых аппаратов	Неравно­мерность высева*, %
120	16	0,291	23	7,2	3,7
120	8	0,583	11	14,5	6,5
140	16	0,291	27	7,2	3,0
140	8	0,583	13	14,5	5,5
160	16	0,291	30	7,2	2,5
160	8	0,583	15	14,5	5,1
180	16	0,291	33	7,2	2,0
180	8	0,583	17	14,5	4,3

*-пшеница

Далее инструкцией по эксплуатации на сеялки СЗТС (СЗС) рекомендуется подтянуть пружину гайкой, без указания конкретных значений длины затяжки пружины. Однако при сильной затяжке сошник не будет отклоняться при встрече с препятствием. Это приведет к его быстрой деформации. При слабой затяжке сошник не обеспечит устойчивости хода по глубине, что приведет к ухудшению дружности всхо­дов культурных растений.

Рекомендуется обеспечивать такую затяжку пружины, что­бы её длина составляла 27-28 см на сеялках старой конструк­ции СЗС-2,1, а на сеялках СЗТС пружину в пределах 34-35 см. Этим обеспечиваются необходимая устойчивость хода сошни­ка по глубине и его отклонение при встрече с препятствием.

В зависимости от требуемой глубины заделки семян отрегулировать рабочую длину гидроцилиндра (размер L, таблица 12).

Таблица 12

Регулировочные размеры рабочей длины гидроцилиндра Lи

длины соединительной тяги К

Глубина заделки семян (Н), см	Регулировочные размеры
	L, мм	Свободных витков резьбы	К, мм
2 – 4	570	25	247010
2 – 6	560	20	247010
6 – 8	550	15	247010
8 – 10	540	10	247010

Сошники сеялок должны занимать вертикальное положение (отклонения назад и в стороны не более 20 мм). Лезвия лап должны быть в одной плоскости. Опорное колесо (размер 6,516) должно иметь давление воздуха в шине 20,2 кг/см².

studfiles.net
