Технология монтажа металлочерепицы – пошаговая инструкция для отделки кровли

Перед тем как укладывать металлочерепицу монтеррей, к примеру, должны быть установлены:

• Карнизные планки – необходимы для предотвращения попадания под кровлю пыли и мусора. Прикрепляют их к лобовой и карнизной доске поверх вентиляционных лент и ножек водосточных крюков саморезами, при этом шаг должен составлять 30 см.
• Карнизные капельники – их устанавливают под гидроизоляционной пленкой с целью удаления влаги со слоя гидроизоляции.
• Нижняя ендова – этот металлический уголок в виде разжелобка устанавливается поверх сплошной дощатой обрешетки для усиления защиты вогнутых углов кровли. Закрепляют нижнюю ендову саморезами с шагом в 30 см.

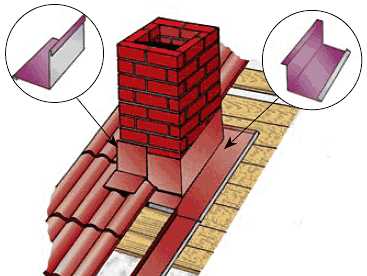

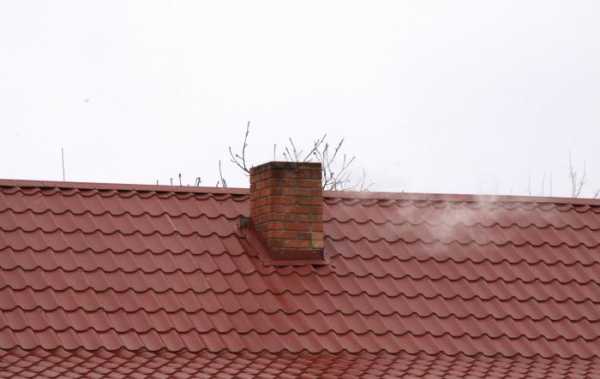

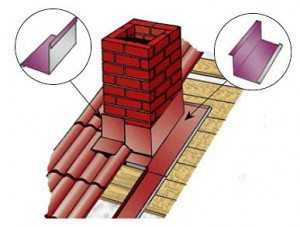

• Вокруг дымоотводящих труб устанавливают защитный обвод. Делают его из металлических планок обвода, верхушки которых закрепляют к штробе в трубе, после чего место стыковки заделывается герметиком.
• Обязательно должен быть установлен молниеотвод, который обеспечит безопасную эксплуатацию кровли, покрытой металлочерепицей. Молниеотвод состоит из трех основных частей: молниеприемника – стальной или алюминиевый прут сечением 1,2 см и длиной 0,2-1,5 метра; токоотвода – он приваривается к молниеприемнику, и представляет собой одножильный стальной или алюминиевый провод сечением 6 мм; заземление – стальная балка длиной 1,5 м (иногда используется стальной лист площадью 1 м ²), которую закапывают в землю на глубину полтора метра. Укладывается токоотвод поверх обрешетки и по стенам, после чего выводится к заземлению.

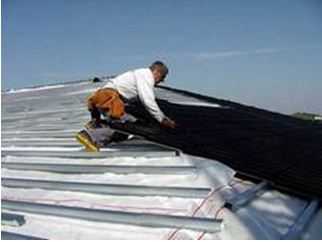

Как правильно монтировать листы металлочерепицы

По чертежу металлочерепицу монтеррей следует укладывать после того, как будут обустроены лаги для перемещения материала на кровлю. Чтобы не пришлось подавать по одному листу металлочерепицы, будет не лишним наверху сделать стеллажи для возможности временного складирования. Постарайтесь обзавестись мягкой обувью, а все работы по перемещению материала по кровле и монтажу проводите с предельной аккуратностью. Наступать разрешается лишь на прогибы профилированных волн. Читайте также: «Как уложить металлочерепицу правильно – укладка и крепление дополнительных элементов кровли».

Давайте рассмотрим, как правильно стелить металлочерепицу на крышу, чтобы учесть все детали и не испортить покрытие. Во время монтажа металлочерепицы перемещаться можно будет в любую сторону от стартового уложенного листа. Главное — следить при этом, чтобы закрепленный сверху лист перекрывал капиллярную канавку. Выбирая направление укладки, руководствоваться нужно лишь удобством монтажных работ. Тем не менее, проводите работы так, чтобы закрепленный сверху лист сразу подкладывался под край волны предыдущего листа, и его можно было защелкнуть капиллярной канавкой. Таким образом, он будет надежно закреплен и не сползет вниз.

Последовательность и правила установки

Во время монтажа металлочерепицы нужно строго выполнять такие правила:

• Первые листы закрепляются к первой планке обрешетки через волну в верхней части материала, перпендикулярной ступеньки перекрытия. Нижняя часть листов должна выходить за карниз приблизительно на 5 см.
• Остальные листы закрепляются во впадинах волн в нижней части поперечной ступеньки.
• Как и предусматривают правила укладки металлочерепицы, по всей длине торцевой доски профиль крепят в каждую волну.

Перед тем как начать крепление листов, нужно проследить за тем, чтобы они были расположены строго по горизонтали. После этого лист в центре сверху можно прихватить одним саморезом. Далее берут следующий лист и закрепляют таким же способом. Выровненные по горизонтали листы закрепляют между собой. Аналогичным образом поступают со всеми остальными листами.

К обрешетке металлочерепицу окончательно закрепляют после того, как был уложен и временно закреплен блок из четырех листов кровельного материала. Закрепление производят во всех положенных местах – не фиксируют лишь последний лист, который будет участвовать в соединении последующих листов материала.

Инструкция по укладке листов на треугольные скаты

Металлочерепица отлично подходит для покрытия скатных кровель любой формы. Однако в данном случае методология укладки будет несколько другой.

Укладываем кровельный материал на треугольные скаты:

• определяем средину свеса и чертим через нее центральную ось;
• со стартовым листом проделываем то же самое;
• складываем вместе оси ската и листа, выравнивая их по двум осям;
• на время закрепляем лист саморезом в верхней центральной его части;
• монтируем листы в правую или левую сторону от центра тем же способом, что и при укладке на ровный скат.

После того, как все листы металлочерепицы будут уложены, можно будет обрезать все излишки.

Для упрощения обрезки материала после разметки при обустройстве ендов, треугольных, трапециевидных и косых скатов, можно воспользоваться «чертком», который легко сделать самому. Делают его из четырех досок 10 сантиметровой ширины. Их укладывают параллельными парами, после чего скрепляют между собой шарнирным способом.

Финишные работы

После монтажа металлочерепицы переходят к выполнению таких завершающих мелких работ:

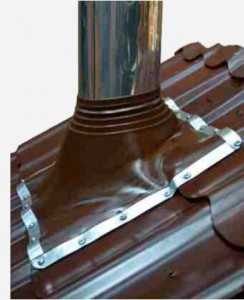

• Монтируют проходные элементы вокруг труб, антенн и иных коммуникационных узлов. Все узлы кровельного пирога в местах пересечения нужно загерметизировать клейкой лентой, а швы – герметиком.
• Прикрепляют торцевую планку к торцевой доске при помощи саморезов через каждые 50-60 см.
• Монтируют верхнюю планку ендовы на заранее уложенный саморасширяющийся утеплительный материал.
• Ну и напоследок, сооружаем конек. Наружная часть конька оклеивается гидроизоляционным материалом, можно взять марки Металролл или Фигароль. Каналы под вентиляцию должны быть открытыми. Закрепляют конек при помощи саморезов к обрешетке через выступающий гребень. Коньковые торцы нужно закрыть заглушками.

Осталось только по уложенному покрытию закрепить систему водостока, снегозадержатели, а также лестницы для планового обслуживания и ограждения, если таковые были запланированы.

Данного материала должно быть достаточно для того, чтобы понять, как монтируется металлочерепица, и чтобы готовая кровля в итоге прослужила как можно дольше.

kryshadoma.com

особенности укладки, ремонта и демонтажа композитного материала

Как и любое дело в строительстве, технология монтажа металлочерепицы требует от работников определенного профессионализма. Кровля из металлочерепицы должна служить не один десяток лет, поэтому необходимо ответственно подойти к ее монтажу.

В данной статье подробно описаны виды подготовительных работ, монтаж кровли из металлочерепицы, ремонтные и демонтажные работы.

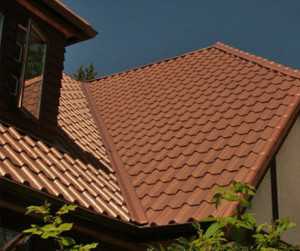

Металлочерепица

Кровля – одна из важнейших частей конструкции всего здания. В процессе эксплуатации кровля из металлочерепицы сложит десятилетия,  не требует особенного ухода и капиталовложений. Но важным условием длительной службы кровли является качественный профессиональный монтаж и соблюдение условий эксплуатации.

Полезный совет. Не стоит доверять монтаж металлочерепицы неквалифицированным рабочим или разнорабочим, т.к. по сравнению с другими кровлями монтаж металлочерепицы имеет немало нюансов при установке.

Подготовительные работы до проведения монтажа металлочерепицы

Вентиляция

Чтобы проверить соблюдается ли технология монтажа – металлочерепица должна соответствовать не только стандартам качества.Особое внимание стоит уделить подготовительным работам.

При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции. Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха.

За счет подшивки карниза должен обеспечиваться свободный доступ воздуха по периметру конструкции, для этого используется софит с перфорацией.

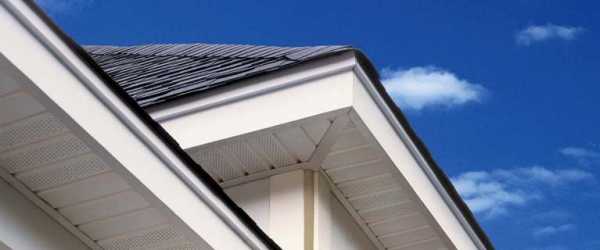

Софит с перфорацией – это специальные панели, предназначенные для подшивки поверхностей, которые обращены вниз (параллельно земле). Например, фронтальные поверхности и карнизные свесы.

Софит с перфорацией

Обычное направление движения воздуха – это от карниза к коньку. Кровля нагревается теплом дома и солнечными лучами, поэтому необходим выход воздуха из под конька.

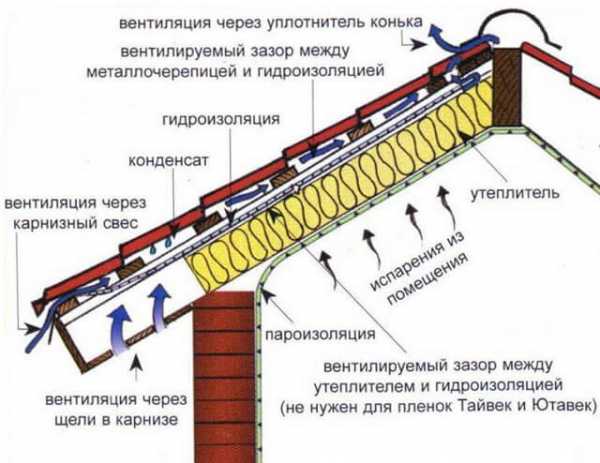

Направление движение воздуха

Внимание! Если длина ската крыши более 7 или 10 метров – установка вентиляционных выходов является обязательной.

Также источником влаги является дождевая и талая вода. Следует обратить внимание на направления падения снега, которое должно быть строго вертикальным.

Теплоизоляция

Главный признак недостаточной или некачественной теплоизоляции  — это наличие конденсата на теплоизоляции или внутренних стенах.

Чтобы качественно произвести работы по теплоизоляции необходимо выполнять следующие условия:

• Устанавливать плиты утеплителя нужно как можно плотнее друг к другу, к потолку мансарды или стенам.
• Толщина утеплителя для умеренного климата средней полосы должна быть не менее 1,5 cм;
• Устанавливаемый утеплитель обязательно должен быть сухой;
• Нельзя проводить монтаж утеплителя во время  дождя и снега;
• Если сроки работ продолжительные (не укладываются в один день) – сначала лучше монтировать гидроизоляционную пленку.

Особенности монтажа и распространенные  ошибки

Чтобы не пришлось исправлять ошибки уже после проведения монтажа кровли – желательно заранее правильно решить все вопросы и тщательно подготовиться к предстоящему монтажу.

Особенности монтажа металлочерепицы состоят в следующем:

• несоответствие чертежей реальной кровли здания приводит к неправильным подсчетам: нехватка или остатки материалов;
• пренебрежительное отношение к рекомендациям производителя может привести к невозможности монтажа кровли или значительным переделкам в работе;
• не используйте черепицу с порошковой краской. Из-за своей пористой структуры, и влага быстро и легко проникает внутрь конструкции.
• не желательно использовать листы более 3,5 метров в длине. Металл в процессе эксплуатации будет расширяться и сужаться.Большая длина листов может способствовать прогибанию профиля и расшатыванию отверстий в местах крепления шурупов– следствием всего является нарушение герметичности кровли.
• четко следуйте раскладке листов по чертежу;
• для герметизации кровли нельзя использовать полиуретановую пену;
• кровля должна обязательно «дышать», излишняя закупорка каждой щели может привести к образованию конденсата.

Инструкция по монтажу металлочерепицы

Основные моменты

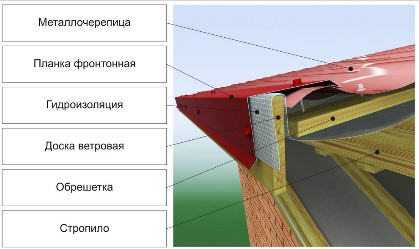

Расположение основных элементов кровли

До начала проведения монтажных работ, необходимо определиться с каким типом металлочерепицы мы имеем дело.По типу капиллярной канавки различают следующие виды металлочерепицы: Элит, Монтеррей и Каскад. Металлочерепица типа Элит и Монтеррей имеет закругленную капиллярную канавку, Каскад – более прямую.

Типы металлочерепицы

Все эти типы металлочерепицы можно найти у производителя RUUKKI (Рукки), который занял прочное место на современном строительном рынке.

Монтаж металлочерепицы рукки как и монтаж металлочерепицы других производителей представляет собой последовательное выполнение определенный этапов работ.

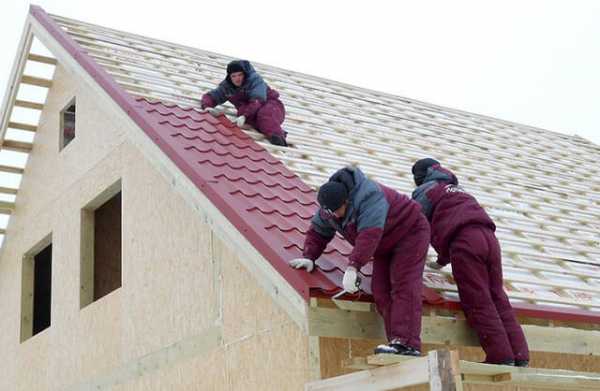

Монтаж листов металлочерепицы

Порядок начала проведения монтажных работ для разных типов крыши:

• Для двухскатной крыши работы начинают с торца;
• Для шатровой крыши – по обеим сторонам от самой  высокой точки ската.

Внимание!

Очередность монтажа листов не зависит от расположения ребер крыши: работы можно начинать как с правого, так и с левого торца.

Если монтаж металлочерепицы начат с левого края, то следующий профильный лист необходимо укладывать под последнюю волну впередиидущего листа.

Внимание!

Капиллярная канавка каждого профильного листа должна быть накрыта последующим листом.

В зависимости от типа листа соединение осуществляется:

• на волне левого края для Элит и  Монтеррей,
• на самом левом крае для Каскад.

Правильное крепление саморезами

Край листа крепится по карнизу с напуском 10 мм.

Вначале следует закрепить на коньке 3-4 профильных листа одним шурупом.

План действий:

1. Уложить первый лист и прикрепить его одним шурупом у конька;
2. Уложить второй лист таким способом, чтобы нижние края образовали сплошную и ровную линию.
3. По верху волны скрепить листы нахлёст одним шурупом.

Таким образом, скрепите между собой 3-4 листа и выровняйте по карнизу получившийся нижний край. Только после этого можно окончательно закрепить листы к обрешётке.

Крепление листов к обрешётке

Профильные листы типа Элит и Каскад всегда крепятся шурупами. Тип Монтеррей допускается крепить и гвоздями (но рекомендуется всё-таки шурупами).

В работе удобно использовать электродрель с гнездом для шурупов. Желательно использование самонарезающих шурупов с уплотнительной шайбой RА 4,8X28. Саморезы ввинчивают перпендикулярно к листам в изгиб волны профиля под поперечной волной.

Ориентировочно на один квадратный метр профиля требуется 6 шурупов «саморезов», с учетом, что по краю лист будет закреплен только в каждой второй волне.

Крепление профильного листа типа Монтеррей и Элит

При креплении данного профильного листа никаких уплотнений не требуется, т.к каждый последующий лист достаточно хорошо покрывает предыдущий.

Листы крепятся шурупами PA 4,9 X 27 в местах нахлеста по верху волны под каждым поперечным рисунком. Расход шурупов на 1 кв.м. примерно 6 шт.Крепление осуществляется «зигзагом».

Крепление листа типа Монтеррей

Крепление листа типа Элит

Крепление профильного листа типа Каскад

У профильного листа типа Каскад нахлест приходится по прогибу волны. Поэтому лист крепится в прогибе волны под поперечным рисунком.

Расход шурупов на 1 кв.м. примерно 6 шт.Крепление осуществляется «зигзагом» по цельному рисунку листа черепицы. Необходимо следить, чтобы лист закрепился точно на  свое место.

Крепление листа типа Каскад

Закрепление места нахлёста по длине

Места нахлёста листов являются легкоуязвимыми местами всей кровли. Нахлест листов должен быть не менее 250 мм. Листы должны устанавливаться по поперечному рисунку и закрепляться как указано выше. В местах нахлёста крепление осуществляется в каждую вторую волну под поперечным рисунком.

Внимание!

Листы металлочерепицы нельзя резать болгаркой.

Так как горячая стружка легко  впивается в покрытие, и в этих местах со временем металл ржавеет.

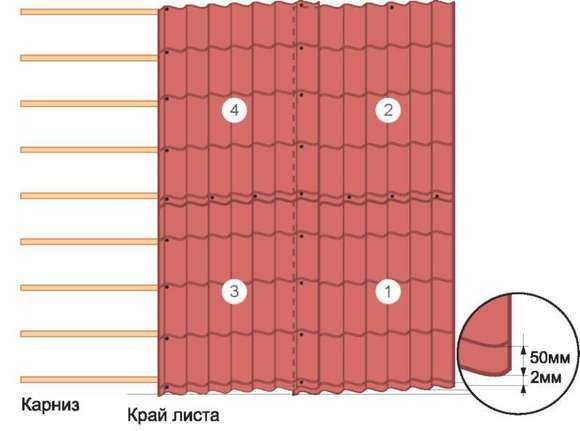

Раскладка листов и крепление листов в местах нахлеста

Раскладка листов и крепление листов в местах нахлеста

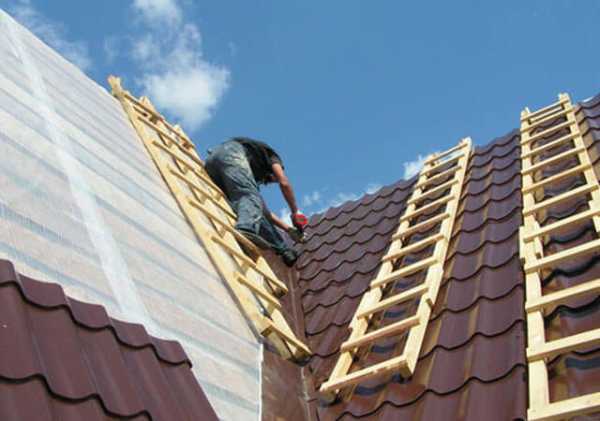

• ходить нужно «на носочках» и в обуви с мягкой подошвой;
• нельзя наступать на гребень волны;
• необходимо ставить ногу параллельно скату;
• нельзя обе ноги ставить в один изгиб листа.

Монтаж внутренних стыков

Существует три способа выполнения внутренних стыков кровли.

Способ 1

На крышах формы латинской буквы L внутренний стык может выполняется из гладкого листа.

Порядок работ:

• По высоте обрешетки под металлочерепицу возводится деревянная конструкция с гидроизоляцией;
• На деревянную конструкцию устанавливается гладкий лист;
• С помощью специального уплотнения осуществляется герметизация зазора между листом кровли и внутренним стыком.

Поперечное сечение планки для внутренних стыков

Способ 2

Для выполнения внутренних стыков производятся  также стандартные планки для разжелобки. Герметизация шва лучше  выполнять уплотнительной массой, а ширина нахлёста планок для разжелобки должна быть не менее 150 мм.

Способ 3

На внутренний стык можно монтировать накладку ендовы которую крепят шурупами (расстоянием в 300-500 мм) по верху волны профиля, без использования уплотнителей.

Выполнение внутреннего стыка с применением накладки ендовы

Монтаж конька крыши

Оформление конька крыши является одним из заключительных этапов кровли крыши. Конек можно«закрывать» только  если все листы кровли уже уложены и закреплены, а также уже прибита уплотнительная лента под коньковые планки. Вначале нужно убедиться в том, что коньковой планкой накроются уплотнительная лента и все первые шурупы, держащие лист.

Планки конька необходимо закрепить шурупами на каждой второй волне профиля. А торцы к коньку закрепляются заклёпками или шурупами.

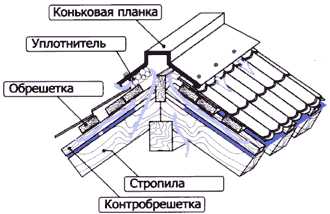

Правильное выполнение конька крыши

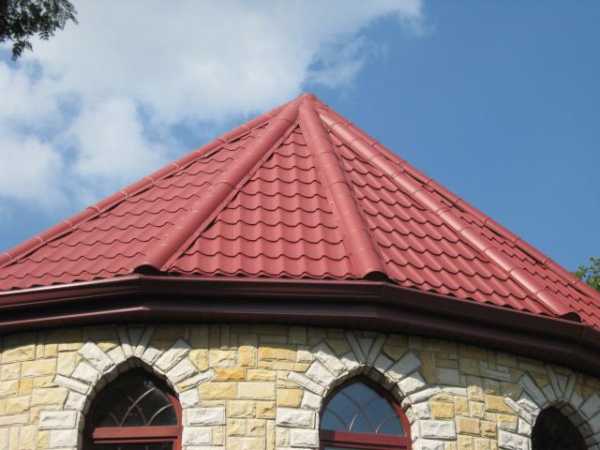

Монтаж конька крыши формы «Y» на шатровых крышах

Особенностью крыш такой формы является то, что планки фронтона раздваиваются от конька планкой формы «Y». И эта же планка закрывает собой получившийся угол. Крепление осуществляется шурупами. Торец планки необходимо  установить вовнутрь конька и сверху закрепить шурупами.

Правильное выполнение конька крыши формы «Y»

Монтаж торцевой планки

Торцевая планка крепится шурупами к деревянному основанию. Если основание выполнено качественно и по инструкции, то торцевая планка полностью закрывает торец поверх волны профиля. Для нахлеста планок на торце достаточно 100 мм.

Выполнение торцевой планки

Особенности монтажа композитной металлочерепицы

Композитная металлочерепица

Отдельно стоит отметить, что монтаж композитной металлочерепицы имеет несколько отличительных особенностей.

Благодаря специальным замкам стык композитный металлочерепицы осуществляется  не сверху листа- нахлестом, а в торец. Данный способ крепления практически исключает возможность протечек.

Крепление листов к обрешётке производится анодированными ершёнными гвоздями.

Внимание! Не рекомендуется применять саморезы для крепления композитной металлочерепицы.

Преимущества композитной черепицы:

• Монтаж кровли допускается даже зимой при температуре от -10°С.
• Кровля создает эффект натурального покрытия.

Ремонт металлочерепицы

Проведение ремонтных работ

Если ознакомится с основными характеристиками такого кровельного материала как металлочерепица – ремонт кажется никогда его не коснется.

Но возникают ситуации, при которых даже такой надежный материал требует ремонта:

• полная замена необходима по истечению срока служба;
• капитальный ремонт:
  • в следствии реконструкции здания;
  • при переделывании чердака в мансардный этаж;
• точечной ремонт кровли:
  • при ошибках монтажа самой кровли;
  • замена элементов крыши (вентиляционных выходов, трубы и.т.д.).

Порядок проведения ремонтных работ:

• определение причины, которая влечет проведение ремонтных работ;
• составление сметы с точным указанием всех материалов и видов работ.
• закупка материалов и поиск исполнителей ремонтных работ;
• проведение работ.

Особенности демонтажа кровли из металлочерепицы

Демонтаж металлочерепицы необходим в следующих случаях:

• при сносе здания;
• при капитальном ремонте крыши;
• при частичном ремонте кровли.

До начала демонтажа кровли и стропильной системы обязательно выполнение следующих работ:

• дополнительное укрепление чердачного перекрытия временными стойками и прогонами, для предотвращения возможного обрушения;
• демонтаж линий связи: стоек радиовещания, телевизионных и радиоантенн;
• разборка дымовых труб с опусканием материалов на чердачное перекрытие;
• обязательный демонтаж на чердаке сантехнических устройств и электропроводки.

Разборку металлочерепицы лучше начинать со снятия конька,ветровых элементов и накладок ендовых. Профильные листы металлочерепицы необходимо демонтировать по порядку сверху вниз. После этого демонтируется нижняя ендова и водосточная система.

Для такого кровельного материала как металлочерепица — технология монтажа не является сложной. Главное правило любого монтажа – это соблюдение рекомендаций производителя и принятых инструкций по монтажу кровли. При соблюдении всех правил кровля из металлочерепицы прослужит не одно десятилетие.

metallocherepica-pro.ru

Технология монтажа металлочерепицы: расчет и видео

Каждый хозяин собственного дома при его строительстве рано или поздно сталкивается с проблемой выбора кровельного материала.

Ведь сегодня строительная промышленность предлагает нам огромный ассортимент продукции.

А остановиться надо на одном кровельном материале.

Который бы обеспечил максимальную защиту чердачного помещения, достойно выглядел и стоил бы недорого.

И такой кровельный материал есть.

Это металлочерепица.

Характеристики и особенности

Металлочерепицей называется лист кровельной профилированной стали, который имеет защитное полимерное покрытие разного цвета.

Для производства такого материала используется современное высокотехнологичное оборудование, которое дает возможность на стальном листе создавать имитацию нескольких рядов натуральной черепицы путем профилирования.

Металлочерепица является современным универсальным материалом и может быть использована для устройства кровли разных типов.

Хотя существуют некоторые ограничения, о которых следует знать: ее не используют на тех скатах, где угол наклона меньше 14 градусов.

Достоинства и недостатки металлочерепицы

Металлочерепица является уникальным кровельным материалом: у него масса достоинств и всего один недостаток.

Начнем с достоинств:

• малый вес. Важнейший параметр для кровельного материала. Ведь чем меньше весит кровля, тем более тонкое требуется стропило. Квадратный метр изделия весит 5 кг. Следовательно, не требуется усиливать стропильную систему, а погрузить и смонтировать листы металлочерепицы смогут и два человека. Чтобы поднять на крышу листы материала, не требуется специальная подъемная техника;
• простой монтаж. Монтировать очень просто. И два человека, которые имеют представление о технологии выполнения монтажных работ, за один день соберут 100 квадратных метров кровли из металлочерепицы;
• доступная стоимость. Металлочерепица относится к самым доступным кровельным материалам. Да и монтаж можно выполнить самостоятельно, без привлечения профессионалов, что существенно снижает затраты;
• большой срок эксплуатации. Металлочерепица высокого качества, которая смонтирована с соблюдений технологических норм, служит 30 лет и более;
• привлекательный внешний вид. Издали непрофессионалу очень сложно определить, что лежит на крыше: настоящая керамическая черепица или металлочерепица. Широкий ассортимент оттенков и фактур позволяет воплотить любые решения дизайнера.

Недостаток у металлочерепицы всего один: во время дождя капли очень громко бьют по поверхности листа.

Но эта проблема легко решается, если в состав кровельного пирога включить дополнительно слой звукоизоляции.

Расчет требуемого количества кровельного материала

Прежде, чем приступить к монтажу на крыше металлочерепицы, необходимо ее приобрести.

При выполнении расчета используются следующие параметры:

• площадь каждого из скатов;
• общая площадь;
• длина листа металлочерепицы;
• ширина листа металлочерепицы;
• количество рядов;
• количество листов в одном ряду.

Следует знать, что у любого из производителей металлической черепицы размер листа может быть разным.

И ширина, и длина.

У некоторых компаний доступны изделия длиной до 8 метров.

Казалось бы, это очень хорошо!

Ведь будет минимальное количество стыков.

Однако транспортировать и монтировать металлочерепицу такой длины очень неудобно.

Пример такого расчета

Для примера давайте посчитаем крышу, длина ската у которой равняется 5 метров.

Стандартная ширина листа металлочерепицы равняется 1180 мм.

Значит, его ширина полезная составляет 1100 мм.

Вначале определим количество рядов.

Для этого замеряем длину ската по коньку или карнизу и делим его на ширину 1100 мм.

Полученный результат округляем в большую сторону: 5000 / 1100 = 4,5.

И у нас получается, таким образом, 5 рядов металлочерепицы с перехлестом 85 мм.

Теперь определяем количество необходимых листов.

Для этого используется простая формула

Х=А + В + С.

В этой формуле:

— А – длина ската;

— В — свес карниза;

— С – вертикальный перехлест листов.

Свес карниза обычно 50 см, а перехлест по вертикали равняется 150 мм.

Еще о расчете стропил.

О металлочерепице Андалузия в статье. Технические характеристики, инструкция по монтажу, фотографии и отзывы.

О том, сколько весит металлочерепица, можно прочитать здесь. Ответ на вопрос, сколько весит один квадратный метр этого материала.

Монтируем

Готовимся к монтажу

Обязательно приготовить монтажный пояс, обувь на резиновой подошве, рукавицы.

И инструменты, которые вам потребуются.

А именно:

• рулетку;
• маркер;
• уровень;
• строительный нож;
• ножницы;
• молоток;
• плоскогубцы;
• электролобзик или ножовку;
• строительный степлер;
• шуруповерт;
• гвозди;
• саморезы.

Следует также подготовить площадь крыши.

На ней не должно быть старого кровельного материала.

Также следует проверить стропильную систему.

В каком она состоянии.

Стропильная конструкция крыши

Конструкция стропильной системы под металлочерепицу практически ничем не отличается от системы стропил под другой кровельный материал.

Только шаг между стропильными ногами делают не один метр, а немного меньше.

Примерно 60 — 90 см.

Все зависит от размера ската и длины стропильной ноги.

Расчет производится так:

• измеряется длина ската по карнизу;
• полученное значение делят на шаг стропил;
• к полученному результату следует прибавить единицу, и округлить полученную цифру в большую сторону. В итоге получаем количество стропил на одном скате;
• теперь длина ската делится на количество стропил. Получаем окончательный шаг стропил.

Обрешетка под металлочерепицу

После того, как установлены и скреплены между собой стропильные ноги, сверху набивают обрешетку.

Первая доска прибивается вдоль свеса, не выходя за края.

По сравнению с другими досками обрешетки, первая доска должна иметь толщину на 15 мм больше.

Шаг обрешетки подбирается под каждый вид металлочерепицы.

В документах к листам металлочерепицы производитель обычно указывает, какой шаг должен быть.

В любом случае, между первыми досками расстояние делают меньше, чем между остальными досками.

Шаг между остальными досками равняется профилю изделия, которое вы будете укладывать (350 — 450 мм).

После того, как обрешетка набита, крепят торцевые и коньковые планки.

Монтаж металлочерепицы

Монтируем на простом прямоугольном скате

Листы металлочерепицы можно начинать укладывать с любой удобной стороны.

Если укладка производится справа налево, то каждый следующий лист накладывают на лист предыдущий.

Если двигаются слева направо, то следующий лист подсовывают под лист предыдущий.

Чтобы стыковка листов была корректной, их через один/два ряда прихватывают, все остальные саморезы вкручивают и только тогда крепят стыковочный ряд окончательно.

При скреплении между собой листов черепицы образуется прямоугольник.

И он не должен становиться ромбом или трапецией.

При попытках в одном месте ужать, а в другом месте растянуть линия скрепления будет выпирать.

Поэтому монтировать металлочерепицу следует очень аккуратно.

Ориентиром служит линия карниза.

Вначале листы скрепляют между собой, слегка закрепляя к обрешетке.

И только после того, как вы точно убедились в том, что прямоугольник ровный, листы капитально закрепляют к обрешетке.

Крепим металлочерепицу на треугольных и трапециевидных скатах

При монтаже металлочерепицы на треугольных или трапециевидных скатах необходимо вдоль линий, где кровля будет перегибаться от хребта с разных сторон, смонтировать дополнительные бруски.

Затем монтируется карнизная доска и настилается обрешетка.

И уже затем наступает очередь карнизной системы.

Укладка листов металлочерепицы проводится с любого края или от осевой линии.

Нижние листы выравнивают по карнизной доске.

Коньковые узлы кровли монтируют так: к углу хребта подгоняют коньковые планки.

В соответствии с углами обрезают прямой конек.

В конек полукруглый устанавливают пластиковую заглушку.

Должно быть соответствие оси планки конька и оси хребта.

Обходим трубы и другие объекты

Труба, которую предстоит обойти, должна быть оштукатурена, и должна быть заведена гидроизоляция на ее бока.

Листы металлочерепицы, которые располагаются по бокам с двух сторон трубы, следует обрезать так, чтобы место реза проходило над линией выштамповки.

Размер стороны фартука, которая располагается на скате, должен быть не меньше 20 см.

Она должна закрывать самый близкий гребень листа.

Вначале соединяют нижний фартук с боковыми.

Последним монтируют верхний фартук.

Верхний фартук на 20 см закрывает листы и заканчивается отбортовкой.

Закрепляют фартуки при помощи саморезов.

Обязательно использование уплотнителя и герметика.

Как видите, процесс укладки металлочерепицы назвать простым сложно.

Поэтому главное – это аккуратность.

Не следует спешить, и тогда ваша крыша прослужит вам очень долго без ремонта и замены листов материала.

Видеоинструкция о технологии монтажа металлочерепицы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Кровля из металлочерепицы: технология монтажа

Кровля из металлочерепицы – это долговечная и прочная конструкция.

Ее главными преимуществами являются привлекательный внешний вид и отличные эксплуатационные характеристики.

Для монтажа кровли из металлочерепицы не нужны особые профессиональные навыки. Нужно только как следует изучить тонкости работ и уметь работать со слесарными инструментами.

Данная статья расскажет о том, как делается кровля из металлочерепицы: технология монтажа листов, подготовка основания, необходимых инструментов и прочее.

С чего начать возведение кровли из металлочерепицы?

Перед тем, как приступить к работе, необходимо подготовить инструменты, спецодежду, а также приспособления, с помощью которых будет производиться подъем материала на крышу.

 Пачка листов металлочерепицы может храниться в обычных условиях целый месяц, независимо от того, запечатана она или нет.

Для длительного хранения металлочерепицы лучше найти проветриваемое помещение. В нем следует расположить кровельные листы с небольшим уклоном. Это обеспечит дополнительную защиту листов от влаги. Вода будет стекать с поверхности листов либо просто испаряться.

Важно отметить, что кровельные листы ни в коем случае не должны тереться друг об друга при загрузке или выгрузке. Необходимо держаться за стыковочные края, чтобы не нарушить целостность листов.

В качестве спецодежды обычно применяют перчатки, обувь с мягкой подошвой и строительный комбинезон.

Подготовка необходимых инструментов

Замер кровельных листов выполняется с помощью рулетки.  Для закрепления металлочерепицы, как правило, используют шуруповерт. При монтаже участков крыши, нуждающихся в подрезании, таких, как вальмы примыканий и ендовы обычно используют высечную машину или специальные ножницы. Также можно использовать другие инструменты, которые при не деформируют края среза.

Крайне нежелательно применять болгарку для резки листов металлочерепицы.  Во — первых, этот инструмент нанесет повреждения материалу. Во-вторых, вы лишитесь гарантии от изготовителя металлочерепицы.

Подготавливаем основание под кровлю

Первым делом нужно выполнить монтаж основания под кровельный материал. Приступаем к укладке гидрозащитной мембраны.

Начинаем закреплять пленку от карнизов на стропильную систему.  Слой гидроизоляции должен иметь выступ от торца крыши дома в двадцать сантиметров.

Необходимо выполнять фиксацию гидроизоляционного слоя к стропилам при помощи скоб.

После того, как гидроизоляционная пленка закреплена, нужно соорудить контробрешетку. Ее делают из доски сечение 25 x40 миллиметров. С помощью контробрешетки выполняется окончательная фиксация гидроизоляции и обеспечивается вентиляция.

Необходимо укладывать гидроизоляционную пленку с провисом от десяти до двадцати миллиметров по краю стропильных ног. При этом нужно соблюдать нахлест 15 сантиметров по швам между гидроизоляционным материалом.

Таким образом, мы получаем гидроизоляционный слой, которому не страшна резкая смена температуры.

Если шаг стропил составляет 90 сантиметров или 120 сантиметров, то для изготовления обрешетки можно использовать доски сечением 30×100 мм.

Если же шаг стропил составляет 60 сантиметров, то можно использовать доску сечением 25 на 100 миллиметров.  Начинать монтаж обрешетки нужно от начала карниза.

 Установка карнизных и торцевых реек

Следующим шагом будет закрепление торцевых реек. Выступ этих реек над обрешеткой должен составлять сорок миллиметров.

Затем закрепляем к стропилам карнизные рейки.  Карнизная планка фиксируется при помощи саморезов с нахлестом сто миллиметров.

Подъем листов металлочерепицы нужно осуществлять с помощью двух вертикальных опор.

Кровля из металлочерепицы : технология монтажа листов

Листы металлочерепицы нужно выравнивать по карнизу. Монтаж первого листа выполняем в том месте, где наиболее удобно. При этом необходимо соблюдать карнизный свес сорок пять миллиметров.

Фиксируем кровельный лист саморезами у конька и карнизов. При укладке остальных листов металлочерепицы необходимо соблюдать нахлест в две волны.

Необходимо выравнивать листы к карнизу. При этом нужно делать отступ 45 миллиметров от края. Далее укладываем листы таким же способом.

Крепить кровельные листы следует на обрешетке крыши в основание волны черепицы. Делать это необходимо с помощью саморезов 4,8×29 мм.

Закреплять кровельные листы нужно именно в том порядке, который был выбран с начала укладки кровли. Нахлест нужно делать по верхнему краю рисунка профиля. Он должен быть как минимум сто тридцать миллиметров.

При укладке кровли их металлочерепицы также следует обратить внимание на торцевые планки, ендовы и коньки. Эти элементы играют особую роль. Они защищают вентиляционное пространство под металлочерепицей от атмосферных осадков и листвы, падающей с деревьев.

 Правильный монтаж вышеперечисленных элементов является важнейшей частью процесса строительства крыши.

Похожие статьи :

info-krovlya.ru

Монтаж металлочерепицы: технология, схема, правила укладки

Содержание статьи:

Металлочерепица занимает одно из ведущих мест среди кровельных материалов наших дней. В ней удачно совмещаются надежность, долговечность и эстетическое восприятие индивидуального жилого дома. Чаще всего монтаж кровли из металлочерепицы поручают профессиональным кровельщикам, но если вы уверены в собственных силах, можно попробовать это сделать самому.

Рассчитываем необходимое количество листов

Для того чтобы заказать нужное количество листов, обратите внимание на любой дом, где есть кровля из металлочерепицы. Поперек ската кровли располагаются волны, а вдоль – ряды. Расстояние между рядами является шагом металлочерепицы. Лист, состоящий из шести волн и имеющий шаг 350 мм, называется модуль. В продаже встречаются одномодульные, трехмодульные, шестимодульные, десятимодульные листы. Их называют складские. Но вы можете заказать себе листы по собственным размерам. Цены за спецзаказ будут, конечно, выше, но в случае покрытия многощипцовой крыши от складских листов будет много отходов. При заказе необходимо помнить, что лист металлочерепицы не может быть длиннее 7 м. Минимальная длина листа – 450 мм.

Нижние 50 мм листа, которые меряются от линии реза до гребня волны, называются нижним резом. Его размер одинаков и для складских листов, и для листов, сделанных по спецзаказу. Верхний рез составляет 50 мм для складских листов и до 300 мм для листов по спецзаказу. Меряется верхний рез от гребня волны до верхнего края.

Если вам предстоит устройство кровли из металлочерепицы, сделайте чертеж кровли и разложите по нему листы. В раскладке учитывайте то, что стыки и волны должны составлять единое целое по всей длине и ширине кровли. Производители заранее учли необходимость стыка четырех листов в одной точке и предлагают для этого конструктивные решения. После того как вы разложите на своей кровле листы металлочерепицы, можно будет определиться с тем, какие листы вам нужны, и их общее количество. Определяющим моментом будет удобство монтажа и минимум отходов.

Минимальный уклон крыши должен составлять 11 градусов — это также актуально для металлочерепицы Mera System. Саморезы, которыми крепятся листы, должны быть того же цвета, что и листы. Под саморезы обязательно используется резиновая прокладка. В комплекте поставляются двухметровые кровельные планки и листы размером 1,25х2,0 м из стали того же цвета, что и металлочерепица. Кровельные планки рассчитаны на крыши с уклоном в 30 градусов. Их подгонка для кровель с другими углами (от 11 до 70) производится при монтаже. Если вы заказываете металлочерепицу индивидуально, вы можете заказать и кровельные планки под нее.

Как правильно обращаться с листами металлочерепицы

Несмотря на то что металлочерепица – прочный материал, при работе с ней нужно соблюдать определенные правила. Монтаж металлочерепицы начинается на земле, когда листы распаковываются и раскладываются в стопки для каждого ската. Брать листы голыми руками нельзя, только в защитных рукавицах. При перемещении листа его берут за край линии штамповки. Незакрепленные листы могут срываться ветром и на земле, и на кровле. Поэтому за ними нужно следить. Поднимают листы на кровлю с помощью направляющих из досок. Как это происходит, можно посмотреть на видео.

Устройство крыши из металлочерепицы требует повышенного внимания к перемещению по листам:

• во-первых, обувь должна быть с мягкой подошвой;
• во-вторых, наступать на гребень волны нельзя;
• в-третьих, ступать нужно на носки;
• в-четвертых, ногу ставить параллельно скату;
• в-пятых, одна нога должна находиться в одной выемке.

Технология монтажа металлочерепицы допускает раскрой листов под сложные участки крыши на месте. Здесь тоже есть свои тонкости. Болгаркой резать листы нельзя, потому что вы повредите защитный полимерный слой. Для резки применяются ножницы по металлу или электрические высечные. Последние более предпочтительны, так как ими удобно работать не только на земле, но и на крыше. Прежде чем приступать к раскрою, полезно попробовать это сделать на отдельном куске. Металлочерепицу разрезать сложнее, чем обычный стальной лист. Не забывайте про технику безопасности – работайте в защитных очках и рукавицах.

Особенности крепежа металлочерепицы

Инструкция по монтажу металлочерепицы будет неполной без детального описания крепления. Кровельные саморезы должны быть покрыты защитным слоем в цвет кровли. Для крепления используется ЭПДМ прокладка. Стандартные размеры саморезов – 4,8х28 мм. Закручиваются они перпендикулярно обрешетке до состояния чуть сжатой прокладки, как показано на фото. Сильно сжимать ее нельзя и недокручивать тоже нельзя. Стальную стружку убирают мягкой щеточкой.

Шаговая обрешетка для кровли устанавливается из одинаковых досок, набитых на расстоянии шага черепицы. Саморезы закручиваются в штатных местах, которые расположены между гребней соседних волн ниже линии штамповки на 1,0-1,5 см. Коньковая и карнизная доски могут отличаться по толщине от досок обрешетки и к шагу обрешетки не имеют отношения.

Технология укладки металлочерепицы включает в себя пять правил:

1. Листы должны быть состыкованы по волнам, чтобы защитить кровлю от бокового ветра. При состыковке листов саморезы вкручиваются в гребень волны верхнего листа ниже линии штамповки. Продольные стыки листов затягиваются в первую очередь.
2.  Листы должны быть состыкованы по рядам. Стыковка по рядам должна происходить на доске обрешетки, саморезами крепится каждая волна.
3. На карнизе металлочерепица может крепиться двумя способами. В первом случае вода в водосточный желоб стекает с листа. Для этого лист металлочерепицы должен выступать за карниз на 5 см. Карнизная доска должна быть толще досок обрешетки на 1,0-1,5 см. Если вы используете для обрешетки доски размером в 100 мм, то расстояние от карниза до первой доски обрешетки должно составлять 250 мм. Саморезы прикручиваются на 6,0-7,0 см выше линии штамповки через волну. Монтаж металлочерепицы вторым способом производится тогда, когда у крыши есть ступенчатый карниз или нарушена геометрия кровли. При этом вода стекает на карнизную планку, а потом — в водосток.
4. Самая верхняя доска обрешетки – это опора коньковой доски. Подконьковая доска должна быть толще досок обрешетки на 1,0-1,5 см, чтобы обеспечить вентиляционный зазор. Коньковая планка притягивается к металлочерепице саморезами, расположенными на расстоянии 80 см друг от друга. Саморезы крепятся в гребни волн.
5. Схема монтажа металлочерепицы на торцах скатов предполагает вкручивание саморезов через волну и прикрепление торцевых планок в гребни волн. К фронтонной доске торцевая планка крепится саморезами с шагом 80 см.

Расход саморезов составляет примерно 8-9 штук на 1 кв.м.

Простой прямоугольный скат

Монтаж крыши из металлочерепицы для стропильной системы, устроенной с шагом 60-90 см, начинается с устройства обрешетки. Доска для обрешетки выбирается обрезная размером 100х25. Первой набивается карнизная доска, которая выводится строго горизонтально, как показано на фото. За ней на расстоянии в 25 см набивается первая доска обрешетки. Все последующие доски обрешетки набиваются на расстоянии 35 см. Шаг обрешетки проверяется через каждые 5 рядов, начиная от первой доски. Укладка металлочерепицы своими руками — дело нелегкое. Ошибетесь с горизонталью карнизной доски – придется перебивать всю обрешетку. На карнизную доску монтируются водосточные крюки, а поверх них – карнизная планка.

Листы металлочерепицы можно укладывать и справа налево, и слева направо, как вам будет удобнее. Если двигаться справа налево, то каждый последующий лист накладывается на предыдущий. При движении слева направо каждый последующий лист подсовывается под предыдущий. Чтобы обеспечить корректную стыковку листов, их сначала прихватывают через один-два ряда, затем закручивают все остальные саморезы и потом крепят окончательно стыковочный ряд.

Для стыковки четырех листов нужно выполнить следующие правила монтажа металлочерепицы: состыковывается пара листов по рядам, а к ним пристыковываются два следующих листа. Другой вариант – состыковать нижние листы по волнам, а затем к ним пристыковать верхние. В точке стыковки четырех листов образуется утолщение. Чтобы его убрать, нужно немного выпрямить капиллярную канавку, расположенную ниже линии штамповки, или срезать часть угла.

Листы металлочерепицы при скреплении между собой образуют прямоугольник. Его нельзя превратить в трапецию или ромб. Любые попытки растянуть в одном месте и ужать в другом приведут к выпиранию линий скрепления. Монтаж металлочерепицы своими руками требует большой аккуратности. Ориентируйтесь на линию карниза, сначала скрепляйте листы между собой, слегка закрепив их на обрешетке. После того как вы убедитесь в том, что прямоугольник ровно ложится на скат, крепите полностью его к обрешетке.

Особенности крепления отдельных элементов

Торцевые планки друг с другом скрепляются с нахлестом в 2 см минимум или по отбортовке. Если вы не подгоняли черепицу по размеру волны к ширине ската, может оказаться так, что на фронтон придется нижний гребень волны. Инструкция по укладке металлочерепицы предлагает откорректировать фронтонный свес или добавить дополнительную кровельную планку. Между планкой и листом можно проложить дополнительный уплотнитель. Если в прямоугольном скате расположены мансардные окна, ни в коем случае нельзя встраивать фартук окна в надрез листа металлочерепицы. По краю надреза в кровле будет дыра.

Технология покрытия крыши металлочерепицей при устройстве мансардных, слуховых окон, труб, которые расположены ниже конька, предполагает использование одномодульных листов – по два на каждый элемент. Прежде чем монтировать планки конька, нужно провести работы по устройству подкровельной вентиляции. Если крыша с пологими скатами, между листами металлочерепицы и коньковой планкой ставится аэроролик, чтобы снег не задувало под конек. Если в коньке устроены точечные вентиляционные отверстия, обязательно монтируется уплотнитель. Монтаж ведется от торца. Конек монтируется на торцовые планки. Край должен выступать на 20-30 мм. Если конек плоский, то детали крепятся внахлест. А если конек полукруглый, то крепеж производится по линиям профиля.
Если крыша острая (угол наклона более 45 градусов), нужно заранее просчитать сочетание угла наклона крыши и модели коньковой планки. Цена ошибки может быть высока – вплоть до нового заказа металлочерепицы на всю крышу. Коньковые полки дополнительно сгибаются или разгибаются, чтобы повторять углы наклона скатов крыши. Пластмассовую заглушку, возможно, придется заменить на стальную самодельную.

Трапециевидные и треугольные скаты

Схема укладки металлочерепицы для трапециевидных и треугольных скатов предполагает монтаж дополнительных брусков вдоль линий перегиба кровли с одной и другой стороны от хребта. Затем монтируется карнизная доска и настилается обрешетка. Далее монтируется вся карнизная система. Листы металлочерепицы можно укладывать от осевой линии или от какого-нибудь края. Нижние листы выравниваются по карнизной доске. Расстояние между угловыми резаными листами с двух сторон от хребта не должно быть больше 10 см.

Коньковые узлы кровли из металлочерепицы монтируются следующим образом: коньковые планки подгоняются к углу хребта. Прямой конек обрезается в соответствии с углами, а в полукруглый конек устанавливается пластмассовая заглушка. Ось планки конька должна соответствовать оси хребта. Если углы примыкающих скатов одинаковые – за этим следить несложно. В случае примыкания скатов с разными углами это сделать намного сложнее. Для контроля таких примыканий можно использовать пластмассовый V-тройник или яркую монтажную ленту.

Как правильно устроить ендовы

Технология устройства кровли из металлочерепицы в местах устройства ендовы, которая начинается от конька и заканчивается на карнизе, выглядит следующим образом. В каждой ендове монтируется дополнительная доска. Планки ендовы устанавливаются снизу вверх, нахлест составляет 20-30 см. Нижняя планка ендовы обрезается ниже карнизной линии и по ней делается отбортовка. Под отбортовками ендов и под коньком устанавливается универсальный уплотнитель.
Между листами металлочерепицы и осевой линией ендовы должен быть зазор не менее 6,0-10,0 см с обеих сторон. Если листы обрезались, то саморезы в них закручивают на расстоянии 1,0-1,5 см, отступая от линии штамповки (меряем по нижнему краю волны). Скрепляя саморезом лист металлочерепицы и ендову, нужно выдерживать расстояние от оси ендовы в 25 см. Если конструкция кровли из металлочерепицы собрана правильно, то в местах крепления лист металлочерепицы должен касаться доски, на которой лежит ендова. Если вы где-то ошиблись и вынуждены крепить лист черепицы в других точках, то в кровле, скорее всего, будут оставаться зазоры и, соответственно, протечки.

Очень часто ендовы украшаются декоративными накладками для того, чтобы закрыть резаные листы. При этом важно помнить, что:

• декоративная накладка монтируется снизу вверх;
• нахлест должен составлять не менее 10 см;
• уплотнитель между металлочерепицей и декоративной накладкой не устанавливается;
• при монтаже декоративной накладки нужно обязательно следить, чтобы саморезы, которыми она крепится, не повредили планки ендовы.

Конструкция крыши из металлочерепицы может иметь ендовы, которые начинаются и заканчиваются на скатах. Например, при устройстве слуховых окон. Дополнительная доска под ендову устанавливается обязательно. Лист металлочерепицы обрезается так, чтобы уровень реза был выше, чем выход ендовы на скат, не менее чем на 20 см. Под боковые и передние стенки слухового окна в листе делаются вырезы. На металлочерепицу вдоль стен слухового окна монтируется уплотнитель. Карнизный свес слухового окна закрывается планкой. Далее монтируются планки ендовы, которые обрезаются по карнизу и по выходу на скат. Край, выходящий на скат, должен плотно прилегать к листу металлочерепицы. Поскольку минимальный уклон кровли из металлочерепицы составляет не менее 11 градусов, чтобы достигнуть плотного прилегания, верхний край ендовы придется отформовать вручную, а лист, на который она выходит, можно даже подрихтовать киянкой, но немного. Если нужно удлинить ендову, то это делается с нахлестом в 20-30 см. Примыкание двух ендов фиксируется саморезами с герметиком. Под отбортовки ендовы устанавливается уплотнитель. Листы на основном скате над ендовой укладываются таким образом, чтобы она была зафиксирована между нижним и верхним рядом. Нахлест листов должен составлять 20 см и более.

Обход труб и других объектов

Для того чтобы правильно уложить листы металлочерепицы, нужно обладать определенными навыками работы с кровельными материалами. Например, если вам доводилось делать самостоятельно устройство кровли из металлопрофиля. Людям, никогда не занимавшимся такой работой, лучше пригласить на помощь профессионального кровельщика. Стоимость монтажа металлочерепицы у частных лиц бывает ниже, чем у юридических лиц. Хороший кровельщик обязательно укажет адреса владельцев, с которыми он сотрудничал, и вы сможете предварительно оценить его профессионализм. Для тех же, кто имеет опыт такой работы, предлагаем познакомиться с технологией обхода труб шириной до 80 см.

Труба должна быть полностью оштукатурена, на бока ее заведена гидроизоляция, на скате выше ее (не далее 80 см от задней стенки трубы) наличествует желобок водоотвода. Выше трубы устанавливается дополнительная обрешетка (не более чем на 0,5 м).

Листы металлочерепицы, расположенные с двух сторон трубы, обрезаются так, чтобы рез был над линией штамповки, а расстояние от трубы до линий штамповки – более 15 см. Нижний и верхний фартук вымериваются по боковым. Боковые фартуки должны составлять не менее 15 см в высоту, мерить нужно от верха кровельного покрытия. Сторона фартука, лежащая на скате, должна быть не менее 20 см и обязательно закрывать ближайший гребень волны. Боковые фартуки по скату спускаются вровень с нижним фартуком и поднимаются на 15-20 см выше трубы вровень с верхним фартуком. Сначала соединяются боковые и нижний фартук, а верхний фартук монтируется последним. Верхний фартук должен накрывать листы металлочерепицы на 10-20 см и заканчиваться отбортовкой вверх. Нельзя монтировать верхний фартук в надрез металлочерепицы, вода будет затекать под кровлю. Для закрепления фартуков можно использовать саморезы с герметиком и обязательно — уплотнитель.

Устройство металлической кровли из черепицы для труб, расположенных на расстоянии менее 1 м от конька проще, поскольку верхнюю часть фартука можно завести под конек. Если труба расположена на коньке, то основная задача – загерметизировать стыки боковых фартуков разных скатов.

Для объектов шириной более 0,8 м нужно вспомнить правила устройства ендов. Потому что для таких объектов требуется делать разуклонку в виде двух дополнительных скатов, покрывать их металлочерепицей и устраивать ендовы. Если объект не очень широкий – до 1,2 м, то разуклонка покрывается плоским металлическим листом вместо черепицы.

Если у вас труба круглая, то без опыта жестяницких работ самостоятельно ее обход вы не сделаете. Расценки на монтаж подобных объектов, как правило, указываются отдельно и значительно выше, чем работы по монтажу металлочерепицы на скатах крыши.

В заключение следует отметить, что металлочерепица – современный, долговечный материал. Грамотно смонтированная черепица простоит у вас на крыше до 50 лет. Только помните, что плоские кровли металлочерепицей не кроются. Минимальный уклон плоской кровли составляет всего 1,5-2 градуса, а производители рекомендуют использовать металлочерепицу на кровлях с уклоном более 11 градусов.

ukroem.ru

Кровля из металлочерепицы: технология монтажа своими руками

Кровля из металлочерепицы, технология монтажа которой будет описана в статье, — отличное решение, если вы хотите создать как холодную, так и теплую систему кровли.

Особенности обустройства кровли

Если есть необходимость в проведении монтажа теплой системы с использованием черепицы, то предстоит теплоизолировать скаты. Это позволит получить мансардное помещение, пригодное для жизни. Обязательно следует предусмотреть защиту от конденсата, который может возникнуть на внутренней поверхности системы. Для того чтобы предотвратить такие явления, нужно применить гидроизоляцию, в качестве которой довольно часто используется мембрана, выигрывающая у пленок в борьбе за качество, ведь мембрана проницаема для пара, что предотвращает скапливание воды. При использовании подобных супердиффузионных материалов у вас будет возможность значительно сэкономить пространство, ведь монтаж полотен следует производить, не обеспечивая зазор.

Дополнительные материалы

Кровля из металлочерепицы, технология монтажа которой описана ниже, требует проведения первоначальной изоляции ендовы. Начинать делать это нужно сверху. Сопряжения на примыканиях и ендове необходимо устранить строительным скотчем. В случае со стропилами изоляция должна быть уложена от карниза до конька, при этом полотнища следует раскатывать слева направо. Стыки соседних рулонов необходимо укладывать на стропилах, делая нахлест шириной в 15 см. Обязательно следует устранить провисание полотен.

После того как вы закончили с гидроизолятором, можно переходить к укладке теплоизоляционного слоя. Как правило, для этого применяется базальтовая вата, однако вы можете самостоятельно выбрать материал. Маты утеплителя монтируются между стропилами кровли. Если есть необходимость застелить несколько слоев, то предстоит произвести укладку методом перевязки швов. Это означает, что швы первого слоя обязательно должны перекрываться плитами второго слоя. В противном случае вы получите мостики холода, сквозь которые будет поступать прохладный воздух.

Следующим слоем станет пароизоляция. Ее предназначение заключается в том, чтобы испарения, поступающие из внутреннего пространства помещений, не задерживались в утеплителе и не превращались там в пары воды.

Монтаж холодной кровли с использованием черепицы

Кровля из металлочерепицы, технология укладки которой обязательно должна быть изучена перед началом работ, может быть холодной. При этом скаты не подвергаются теплоизоляции. Утеплитель настилается только на нижнюю область чердачного помещения. Это гарантирует то, что в доме будет сохраняться тепло, тогда как подкровельное пространство будет отлично проветриваться.

Помимо мембран, холодная крыша из черепицы может быть смонтирована с применением водостойкой пленки. Ее настилают с некоторым провисанием: между стропилами должно быть примерно 20 мм провисания, это станет способствовать стоку накопленного конденсата. Гидроизоляция в этом случае тоже укладывается горизонтально, продвигаться необходимо от карниза до конька, обеспечивая при этом нахлест в 15 см.

Создание системы обрешетки

Кровля из металлочерепицы, технология укладки которой должна быть известна мастеру, предполагает наличие обрешетки. Для ее монтажа рекомендуется применять бруски 50х50 мм, а также обрезную доску 32х100 и 50х100 мм. В нижней части ската — вдоль карниза — следует укрепить две доски с сечением 50х100 мм. После поверх изоляции укладывается контробрешетка, где следует задействовать бруски 50х50 мм. Их необходимо фиксировать вдоль стропил, начиная от конька и постепенно продвигаясь к низу.

Далее можно приступать к устройству обрешетки, которая фиксируется поверх контробрешетки. Крепление элементов системы необходимо производить горизонтально. Расстояние между досками зависит от профиля кровельного материала.

Верхнюю область необходимо сделать несколько более прочной. Этого требует кровля из металлочерепицы. Технология, своими руками осуществляемая, предполагает фиксацию двух досок с каждой стороны коньковой планки. В области ендовы обрешетку следует монтировать таким образом, чтобы она была сплошной.

Укладка металлочерепицы

Если предполагается такое устройство кровли, что полотно металлочерепицы будет закрывать скат полностью, то крепление необходимо начинать от конька. Первый лист должен выступать за карниз примерно на 5 см. После можно приступать к фиксации полотен кровельного материала. При этом предстоит обеспечить нахлест. После того как удастся установить на свое место три листа, следует проверить правильность их положения по отношению к карнизу. Такой анализ следует производить с той же периодичностью до момента завершения работ. Технология монтажа кровли из металлочерепицы предусматривает использование в качестве крепежной фурнитуры саморезов, которые вкручиваются в основание волны профиля.

Особенности монтажа торцевых планок

C торца кровли следует монтировать торцевые элементы. Их крепление нужно производить саморезами, соблюдая шаг в 60 см. Кроме того, предстоит сделать нахлест, ширина которого равна 50 мм. В качестве коньковых планок можно выбрать плоские или закругленные элементы. Первые предполагают необходимость дополнительной фиксации заглушки к собственному торцу. Она может быть обычной или конусной, а фиксацию следует производить заклепками, есть и альтернативное решение – саморезы. Перед тем как приступать к монтажу планок, под конек рекомендуется проложить уплотнитель, который может быть фигурным или универсальным.

Дополнительные элементы

Технология монтажа кровли из металлочерепицы предусматривает обустройство вентвыходов в пролетах между стропилами. Если в доме есть система вентиляции, то ее выход следует первоначально совместить со стояком. Для этого применяется гофрированная труба. На крыше для установки проходного элемента следует выкроить и вынуть элемент кровельного покрытия. После укладки изоляции, герметика, а также уплотнителя выход системы вентиляции необходимо вставить в образованное отверстие и прикрепить к черепице саморезами.

Устройство дымохода

Если вы решили, что на вашем доме будет кровля из металлочерепицы, технология, дымоход и все остальные элементы по которой будут обустроены, должна быть тщательно изучена. Так, для того чтобы эстетично обойти трубу дымоотвода, последнюю можно оштукатурить и качественно соединить с гидроизоляцией. Листы черепицы, которые располагаются по бокам от отвода, должны быть размечены и аккуратно обрезаны по линии штамповки, необходимо при этом соблюсти шаг от материала до трубы в 15 см. Теперь можно произвести монтаж фартуков. Первоначально рекомендуется завершить работы с боковыми элементами и только потом приступать к остальным. При фиксации расположенных сбоку фартуков нужно обеспечить перекрытие хотя бы одного гребня волны листа. Это указывает на то, что сторона, которая соприкасается с крышей, должна иметь ширину 20 см или больше.

Установка стального каркаса перед монтажом металлочерепицы

Ваша кровля из металлочерепицы по металлическим профилям может быть устроена. Для этого следует применять двутавры, швеллеры и уголки, в основе которых — профилированный металл. По форме данные элементы могут быть треугольными, прямоугольными и трапециевидными. Перед тем как приобретать составляющие такого каркаса, необходимо учесть все его положительные и отрицательные стороны. Среди первых можно выделить долговечность, тогда как среди вторых — сложность транспортировки и более внушительные трудозатраты при монтаже, что связано со значительным весом.

Используя стальные стропильные фермы, вы сможете осуществлять перекрытие пролетов в 50 м. Как правило, установка данных составляющих системы производится поверх ферм, которые располагаются под стропами и обладают прямоугольной формой.

Формирование стального каркаса необходимо вести после монтажа опоры из железобетонных колонн, стальных или бетонных подкладок, укрепленных арматурой и зафиксированных на кирпичной стене. Кровля из металлочерепицы, инструкция укладки которой должна быть вам известна перед началом работ, крепится в области стальных стропил металлическими косынками, привариваемыми или затягиваемыми болтами. Все эти рекомендации оправданы для частного застройщика, тогда как профессиональные компании применяют горячекатаные трубы, профиль которых может быть совершенно различным. Такие трубы имеют очень незначительный вес, что объясняется использованием при их производстве материала, толщина которого не превышает 5 мм. Это намного меньше по сравнению с тем металлом, который применяется при изготовлении остальных профильных изделий.

Особенности монтажа слухового окна

Если вы решили, что на вашем доме будет кровля из металлочерепицы, технология, узел слухового окна по которой будет оформляться, должна быть хорошо изучена вами. При этом необходимо учесть, что каркас для этого элемента кровли тоже понадобится, а обшивать его предстоит с применением той же методики, которая была описана выше. Делать систему обрешетки для окна необходимо параллельно с монтажом основного каркаса. Слуховое окно должно обладать такими же стропилами, обрешеткой и коньком. В процессе установки стропил в тех точках, где предполагается расположить слуховые окна, необходимо обеспечить проемы, огораживаемые стропильными ногами. Это позволит усилить систему. После на стропильные ноги нужно монтировать поперечные балки. На ту балку, которая располагается снизу, рекомендуется зафиксировать вертикальные стойки, связываемые с поперечным бруском. Рама должна быть сопряжена с верхней балкой. Это позволит получить каркас окна.

Изоляция вентиляционного короба

Итак, в ваших планах — кровля из металлочерепицы. Технология, узел короба вентиляционного выхода по которой будет монтироваться, должна строго соблюдаться. Это позволит произвести работы качественно. Так, устройство вентиляционного выхода, а точнее его короба, должно сопровождаться проведением гидроизоляционных работ. Для этого можно применять жидкие герметики для внешних работ. Это исключит попадание влаги в пространство под кровлей. В качестве альтернативного решения для изоляции вентиляционного короба можно рассматривать такие материалы и элементы, как силикон, мембраны, а также прижимные планки. В противном случае никак не удастся избежать протечек, что непременно повлечет за собой нарушение структуры кровельного пирога и просачивание воды во внутреннее пространство помещений дома.

Если вы не в силах самостоятельно произвести монтажные работы, кровля из металлочерепицы под ключ может быть обустроена профессионалами. Это гарантирует отличный результат, а значит, и длительный срок жизнедеятельности системы.

fb.ru

как сделать правильный монтаж покрытия, требуемый шаг обрешетки

Хотя металлочерепица – материал в принципе и новый, однако порядок устройства покрытий и прочие технические тонкости для нее отработаны уже достаточно основательно. К этому приложили руку как фирмы-производители, так и профессионалы кровельщики. Материал набирает популярность, несложен в работе, поэтому вполне понятен интерес, который вызывает технология кровли металлочерепицей.

Именно о ней и пойдет речь дальше в статье.

Прежде, чем осуществлять покрытие кровли металлочерепицей, ее необходимо доставить к месту установки – на крышу.

Уже в этом процессе могут возникнуть проблемы, которые приведут к порче материала. Поэтому следует строго следовать рекомендациям производителя.

Переноска – правильная и запрещенная

Они заключаются в следующем:

• Погрузка должна осуществляться только механизированным способом, мягкими стропами, предотвращающими свисание края листа
• Перевозится материал только на транспорте, длина кузова которого – не менее чем длина листа
• При разгрузке должно быть достаточное количество рабочих, из расчета 1 человека на не более чем 1,5 погонных метра длины листа
• При транспортировке и складировании не допускается укладка поверх листов тяжелых, абразивных или острых предметов
• При хранении материала до укладки более месяца, его необходимо распаковать и уложить штабелями с перекладкой каждого листа деревянными рейками
• Храниться металлочерепица может в неотапливаемом помещении, но – без прямого доступа ультрафиолета и попадания осадков

Важная информация!

Производители признают гарантийные обязательства на материал только в том случае, если он грузился и выгружался в заводских упакованных пачках механизированным способом

Допустимый инструмент

Для производства работ потребуется несложный инструмент, который определяет технология кровли из металлочерепицы:

• Режущий инструмент – это может быть электролобзик, низкооборотная дисковая пила с твердосплавными зубьями, насадка на дрель для резки металла, кровельные ножницы или ножовка по металлу
• Дрель-шуруповерт с насадкой под шестигранную головку самореза
• Молоток, лучше иметь два – обычный и резиновый, на случай, если нужно будет подрихтовать какой-то участок без вреда для защитного покрытия
• Рулетка и длинная мерная рейка
• Трассировочный шнур
• Маркер
• Пистолет с герметиком

Важная информация!

Абразивный круг для шлифмашинки (болгарки) использовать для резки листов нельзя ни в коем случае.

Место реза будет сожжено, включая прилегающее покрытие.

От дальнейшей коррозии его не защитит даже покрытие специальной защитной краской для восстановления дефектов металлочерепицы

Перед началом работ необходимо промерить при помощи шнура все плоскости кровли – они не должны иметь перекосов, и иметь каждая по всему скату равный уклон.

Для этого протягивают по диагонали два шнура от верхней части каждого ската (у конька) до нижнего угла другого. Они должны пересечься точно посередине ската, при этом чуть касаясь друг друга.

Следует помнить, что до начала укладки непосредственно листов металлочерепицы, должен быть устроен весь кровельный пирог под металлочерепицу.

Если крыша холодная – то это просто слой изоляции под контробрешеткой под металлочерепицу, если теплая – то целый ряд материалов (в порядке их установки изнутри кровельной конструкции):

Структура теплой кровли

• Паробарьер, который крепится с внутренней стороны стропил, если того требует его инструкция – по вспомогательной обрешетке вдоль стропил, в противном случае – под продольную контробрешетку
• Слой утеплителя, располагаемый между стропильных ног
• Слой гидроизоляции с зазором 40-50 мм от утеплителя и провисанием от листов металлочерепицы 10-15 мм, крепится контробрешеткой 30-50х50 мм вдоль наружной стороны стропил
• Обрешетка из доски 24-32х100 мм. Ее шаг (по центрам досок) равен длине волны металлочерепицы, 35-45 см

Важная информация!

В местах повышенных нагрузок и примыканий: ендовах, выходах труб, возле коньков и мансардных окон обрешетка делается сплошной

Нормальное крепление водостока

Перед укладкой листов должны быть устроены такие узлы кровли из металлочерепицы, как крепления водостоков.

Их основания должны быть укрыты слоем гидроизоляции, и находиться под листом металлочерепицы.

Также есть смысл установить сразу фасонные детали в местах разжелобков и примыканий к надкровельным конструкциям.

Именно эти детали будут выполнять основную функцию защиты от осадков

Устройство ендовы

Ендова (разжелобок) выполняется двумя деталями – первая укладывается на сплошную обрешетку (с заходом на каждый скат на 150 мм) и накрывается сверху листами скатов с каждой стороны, вторая снаружи накрывает место стыка.

Нижняя планка в местах стыков с листами уплотняется герметиком.

После установки верхней вся конструкция крепится заклепками или шурупами, без уплотнителей, с шагом 300- 500 мм.

Проход трубы через кровлю

Таким же образом организуются до начала момента, когда укладывается кровля из металлочерепицы узлы примыканий, например, дымовой трубы.

По периметру устанавливаются фасонные детали, но здесь под них бьется штроба в материале дымохода, то есть они получаются несколько утопленными.

Также следует обратить внимание, что на расстоянии 150 мм по периметру кирпичной трубы не должно быть горючих материалов, что потребует утепления данного участка минеральной ватой.

Стандартный проход для трубы

Впрочем, есть решение, позволяющее обойтись без этих сложностей.

Это – стандартизованный элемент для прохода трубы через кровлю из металлочерепицы, снабженный фартуком из термо- и атмосферостойкой резины, специально предназначенный для металлочерепичных кровель.

Здесь требования правил пожарной безопасности учтены заранее, так что достаточно просто точно соблюсти инструкцию по инсталляции.

Как правило, подобные руководства есть и у остальных надкровельных конструкций, таких, как мансардные окна.

Сама укладка ведется от одного из торцов крыши. Какого — технология монтажа кровли из металлочерепицы не устанавливает, это вопрос удобства для монтажников.

Единственный нюанс здесь – это расположение ливневой канавки на листе. У большинства производителей она расположена слева – если брать лист вертикально в монтажном положении.

Порядок установки листов в различных вариантах

Соответственно, если монтаж буде идти справа налево – то каждый следующий лист в горизонтальном ряду накладывается на край предыдущего, а если слева направо – то подсовывается под него.

Если же канавка будет с другой стороны – то и порядок будет обратный.

Что касается длины листа, технология устройства кровли из металлочерепицы рекомендует по возможности весь скат покрывать одним рядом.

Однако если скат имеет длину свыше 6 м, это проблематично в плане доставки и работы с материалом. Если это возможно – то укладываются два соседних листа и в месте стыка в гребень волны прикручиваются одним саморезом с сохранением подвижности.

Затем оба листа выравниваются по линии свеса ската, и после этого закрепляются окончательно. Не следует забывать, что край кровельного материала должен выступать за последнюю доску обрешетки (которая крепится по обрезу стропил или кобылок) на 40-50 мм.

Если листов несколько – они монтируются в диагональном порядке. Вначале укладывается соседний лист в горизонтальном ряду, затем – в вертикальном, и все вместе они также прихватываются одним саморезом в месте нахлеста, после чего выравниваются.

Важная информация!

При необходимости перемещения по уже установленным листам металлочерепицы это делается только по дну волны, иначе можно безнадежно испортить материал!

После установки всех листов монтируется фасонина, установка которой предусмотрена поверх металлочерепицы: фронтонных планок, верхних деталей примыканий и т.п., герметизируются швы.

Все детали, если иное не оговорено в руководстве, крепятся специальными самонарезными саморезами для кровли с уплотнительными прокладками

Узел фронтонной планки

Как должен входить саморез

Хотя задача крепления самореза не кажется особо сложной, к ней следует отнестись очень ответственно, поскольку неправильное его положение приводит к проникновению влаги в незащищенное отверстие в материале, и обязательно приведет к быстрой коррозии стального листа.

Когда монтируется кровля из металлочерепицы технология не является особо сложной, за исключением некоторых моментов, связанных скорее с остальными элементами крыши, чем с материалом. И, если соблюдать все требования – крыша прослужит не менее 15 лет.

metallocherepica-pro.ru
