УШП фундамент (утепленная шведская плита): технология, плюсы и минусы

Надежная фундаментная основа является необходимым конструктивным элементом каждого объекта. Новые технологические возможности помогают изготавливать ее по приемлемой стоимости с сохранением всех функциональных особенностей. Одним из вариантов является УШП фундамент (утепленная шведская плита), способная заменить привычные многим конструкции свайного и столбчатого типа. Использование УШП в фундаменте представляет собой технологию, с помощью которой можно залить влагостойкую утепленную основу, в перспективе способную помочь в экономии энергетических ресурсов.

Области использования

Такая технология строительства объектов широко распространена среди жителей Эстонии.

Фундамент типа УШП может стать популярным в районах с холодным климатом (исключая мерзлоту), в регионах с близким нахождением грунтовых вод или слабыми почвенными составами, при строительстве малоэтажных каркасных либо щитовых объектов, домов из блочного, панельного или кирпичного материала.

Особенности конструкции

Испытания монолитная фундаментная основа проходила на Скандинавском полуострове, потом долгое время применялась в северо-западных регионах Европы. На сегодняшний день многое изменилось, популярность УШП значительно возросла, технологию устройства фундамента из шведских плит стали активно осваивать в России.

Основная особенность УШП – жесткость и монолитность конструкции, способной отлично справляться с сезонными движениями почвы.

Находящийся под плитами утеплительный слой надежно защищает почву от промерзаний, минимизируя негативные последствия. Эксплуатируя такое основание, можно оставаться спокойным – оно не подвергается деформированию и не дает трещин в сильные морозы.

Итак, фундамент УШП – что это такое? Если представить себе фундамент из шведских плит в разрезе, то получится пирог, основу которого составит железобетонная плита, состоящая из:

дренажа в виде гравийно-щебневой подушки;
гидроизоляционной прослойки из геотекстильного материала;
утеплительного слоя;
арматурного каркаса;
коммуникационных линий.

Толщина фундаментной плиты определяется с учетом этажности объекта и типа почвенного состава. Под несущие конструкции и колонны устраиваются ребра жесткости.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;

плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

устройство такого основания подразумевает большие финансовые затраты;
устройство подвальных помещений данная технология не предусматривает;
теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
пенополистирол подвержен риску повреждения вездесущими грызунами;

нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Технология строительства

Шведскую теплую плиту для фундамента самостоятельно изготовить возможно, но изучить почвенный состав, выполнить необходимые расчеты и составить проект придется доверить профессиональным специалистам. При подготовке необходимых документов:

выполняется исследование нахождения грунтовых вод;
уточняется грунтовый состав, изучается его способность к подвижности;

выясняются вероятные сдвиги пластов от воздействия талых и дождевых вод.

На основании полученных сведений выполняются расчеты:

размеров котлована;
характеристик дренажа и коммуникаций;
высоты «подушки», толщины утеплительного слоя и бетона;
диаметра арматурных прутьев, шага их закладки;
трубопровода отопительной системы «теплый пол».

Каждый расчет подтверждается чертежами, упрощающими строительство УШП.

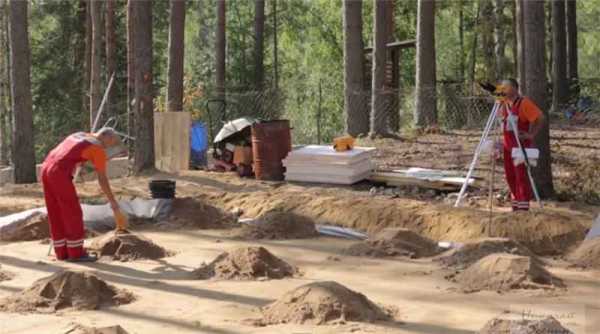

Земляные работы

Строительство фундамента УШП начинается с рытья котлована. Для этого строительная площадка очищается от плодородного слоя почвы на проектную глубину.

Размеры длины и ширины должны минимум на пару метров превышать линейные параметры планируемых плит.

Выполняется геодезическая разметка с соблюдением параллельности и перпендикулярности, для чего применяются специальные приборы. Это очень важно в первую очередь для объектов, отличающихся сложной конфигурацией.

Размечаются места выхода из плиты коммуникационных линий.

Гидроизоляция

На дне котлована устраивают подушку из щебенки, накрывают ее гидроизоляционным слоем. Для этого рекомендуется использовать рулонные материалы, обеспечивая герметичность. С этой целью полотна укладываются с нахлестом, стыковочные места герметизируются газовой горелкой. Края полотна должны выступать за общий периметр, чтобы в дальнейшем обеспечивать гидроизоляционную защиту для торцовых участков.

Канализация, дренаж, отмостка

Фундаментное основание всегда должно быть в сухом состоянии. С этой целью по периметру устраивается траншея под укладку перфорированных дренажных труб, отводящих воду и оборудованных вертикальными выходами, необходимыми для очистки. Прием влаги осуществляется через подземные резервуары, воду из которых разрешается использовать в хозяйственных нуждах.

Одновременно с этой работой выполняется укладка водопроводных труб, канализационной системы, электрических кабелей.

Строительная технология шведской фундаментной плиты предусматривает возможность создавать инженерные сети дублирующего характера.

Укладка сетей выполняется горизонтально, несколько ниже точки промерзания земли.

По всему периметру фундаментной основы устраивается отмостка с наклонным углом, чтобы отводить воду от стен.

Опалубка

Строительство шведского фундамента продолжается, и согласно проектного плана выставляется опалубка. Выполнить это можно одним из двух способов:

классическая схема предусматривает использование досок или листовых древесных материалов. Их упирают в наружные стенки теплоизоляционного слоя цоколя. Прямой контакт опалубочной системы и бетонного раствора отсутствует. Материалы потом используются в дальнейшем строительстве;

второй способ – установка утеплительных элементов L-образной формы. Выполняется она нижней опорой наружу. Этот метод позволяет не выполнять дополнительное утепление отмостки.

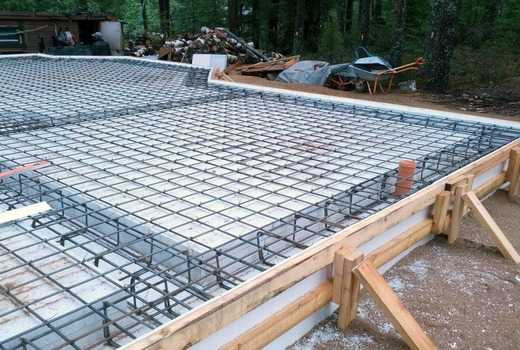

Армирование

Каркасное основание готовится из арматурных прутьев и пластиковых фиксаторов, обеспечивающих удобство выполнения монтажных работ и располагающих прутья на необходимой высоте. Первый слой армопояса должен быть приподнят минимум на пять сантиметров. Расстояние между прутьями и их диаметр определяются расчетами проектной документации.

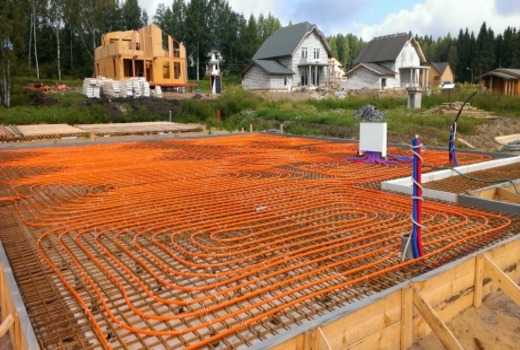

Теплый пол

Шведская технология устройства фундамента для дома предусматривает возможность монтажа теплого пола. Это значительно повысит функциональные возможности УШП.

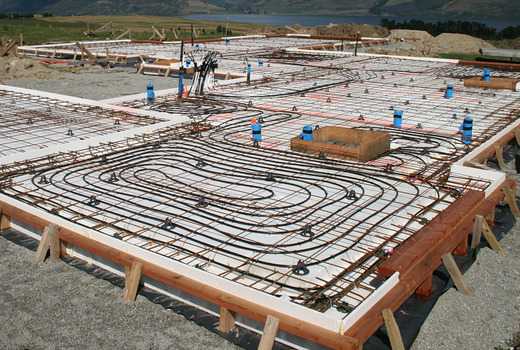

Укладка труб системы выполняется между первым и последующим слоями армопояса, чем обеспечивается их фиксация. Некоторые выполняют укладку по второму слою, используя для крепления специальные маты либо подставки, похожие своим устройством на арматурные фиксаторы.

Коллекторные элементы отопительной системы устанавливаются на проектной высоте и закрепляются. Как только отопительная система готова, ее опрессовывают.

Трубы прокладывают с учетом выполненных гидравлических расчетов, соблюдая определенную схему, учитывающую устройство перегородок и расположение мебели.

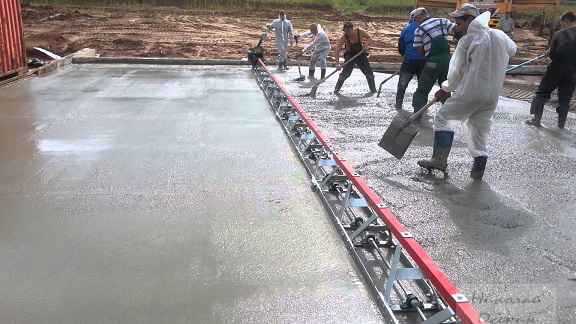

Заливка бетоном

Параметры бетонного слоя по высоте определяются проектом. В местах строительства несущих стен и обустройства ребер жесткости, это значение может составлять двадцать сантиметров, для остальной площади его можно уменьшить примерно в два раза. Это даст возможность сократить финансовые затраты на покупку бетонной смеси.

Утепленная шведская плита фундамента заливается с применением бетононасоса. Чтобы плита получилась монолитной, работы по бетонированию рекомендуется выполнить за один день. Разрешенные максимальные перерывы при поставках бетона не должны превышать тридцати минут.

Во время подачи бетонной массы и после окончания работ выполняется виброуплотнение. Связано это со сложностью планировки и наличием коммуникационных линий, разной толщиной слоя основания. Уплотнение выполняется исключительно поверхностно, чтобы не задевать арматурный каркас и трубы отопительной системы.

Чтобы снизить расходы на шлифовку или устройство чистовой стяжки, поверхность плиты фундамента (или, как ее называют, УШП) выравнивается.

До начала бетонирования отопительную систему рекомендуется наполнить воздухом, чтобы исключить ее сдавливание бетонной массой.

Как только бетонный раствор схватится (примерно через пару часов после завершения заливки), его начинают в течение трех суток увлажнять. Если температурный режим воздуха высокий, основание следует укрыть полиэтиленовым материалом.

Опалубку разрешается снять через три дня, но окончательную прочность бетон набирает в течение четырех недель.

Заключительный этап – шлифовка алмазным кругом, после чего остается только возвести стены.

Заключение

Что такое УШП, мы разобрались. Ее применение дает возможность быстро подготовить фундаментную основу для здания, сократив расходы и затратив минимальное количество сил и времени. Кроме этого, вам гарантируются сокращение затрат на отделочные работы первого этажа и экономический эффект в отопительный сезон.

Заливать УШП или устраивать ленточный фундамент – решение остается за вами.

betonov.com

Что такое ушп фундамент: подробное описание

С целью улучшения технических показателей, снижения затрат, повышения энергоэффективности возводимых объектов, в строительной отрасли внедряются прогрессивные технические решения и технологические приемы. Одна из таких новинок – УШП фундамент, технология возведения которого очень распространена за рубежом. Новый метод сооружения фундаментных основ внедряется при возведении частных домов, коттеджей. Он обладает комплексом преимуществ, однако имеются у утепленной шведской плиты минусы. Рассмотрим конструкцию УШП основы и технологию возведения.

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Согласно требованиям, в соответствии с которыми сооружается УШП фундамент, технология предусматривает поэтапное возведение. Основание на небольшую глубину погружается в почву, затрудняя ее замерзание. В результате сохраняется целостность фундамента на грунтах с повышенной концентрацией влаги.

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

утеплить цельную плиту фундамента;
предотвратить образование трещин;
обеспечить благоприятную температуру помещения;
разместить канализационные коммуникации, водопровод, электрокабеля;
сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

размер фундаментной базы;
особенности конструкции;
специфику использования;
схему пространственного армирования;
количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

УШП фундамент – чем вызвана необходимость его обустройства

Несмотря на освоение новых нефтяных месторождений, увеличение объемов добычи твердого топлива и природного газа, цены на указанные энергоносители постоянно растут. Резкое возрастание стоимости невозобновляемых источников энергии затронуло строительную сферу, послужило толчком к созданию энергонезависимых строений. Для уменьшения теплопотерь недостаточно теплоизолировать стены, крышу, оконные проемы. Требуется новый подход.

Плиты при закладке располагают по размеру в зависимости от месторасположения

Он реализован в утепленной шведской плите, которая позволяет:

минимизировать потери тепловой энергии;
создать благоприятные условия проживания;
предотвратить образование сырости, развитие плесени.

Именно с этими моментами связана целесообразность его возведения. Конструктивные особенности УШП фундамента позволяют обеспечить в помещении комфортную температуру, не насыщая дом дорогостоящим оборудованием для обогрева. Утепленная шведская плита гармонично вписывается в концепцию энергосберегающего строения с уменьшенным объемом потребления энергии.

Когда возводят УШП фундамент

Учитывая сложность многослойной конструкции и повышенный объем затрат на ее сооружение, отдают предпочтение утепленной шведской плите, в конкретных ситуациях:

проживание в климатических зонах с пониженным уровнем зимних температур, а также повышенной влажностью почвы в осенний и весенний период. Многослойная конструкция устойчива к морозному пучению, препятствует значительным тепловым потерям;
желание владельца будущего строения отапливать здание нетрадиционным методом – с использованием водяных магистралей обогрева. Они располагаются внутри многослойной фундаментной плиты и передают тепловую энергию от носителя на всю поверхность основания;
строительство здания на проблемных почвах. УШП фундамент можно возводить на любой почве. Многослойная конструкция, усиленная стальной арматуры и залитая прочным бетоном, сооружается на почвах с повышенной концентрацией песчаных частиц, глинистых включений, торфа;
возведение малоэтажных зданий высотой не более 9 м. Прочность бетонной базы обеспечивает устойчивость бревенчатых срубов, строений каркасного типа, а также построек из пустотелых панелей. Для принятия решения, в случае необходимости, следует сделать прочностной расчет.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев

Определяясь с конструкцией фундаментной основы, следует тщательно проанализировать все факторы.

УШП фундамент – преимущества и слабые стороны

Каждая из применяемых в строительной отрасли технологий имеет свои положительные стороны и отрицательные моменты. Не исключение и цельная плита УШП. Рассмотрим ее преимущества и недостатки.

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:

Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов

возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий. Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.

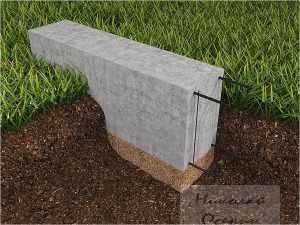

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

сложность ремонта и доступа к инженерным сетям;
отсутствие в здании с УШП плитой цокольного помещения;
необходимость выполнения проектных работ и тепловых расчетов;
уменьшенная высота фундаментной базы;
проблематичность сооружения фундамента на наклонной площадке;
уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

компоненты для приготовления бетона;
геотекстильная ткань;
листовой пенополистирол;
стальные прутки;
проволока для вязания;
комплект оборудования для обогреваемого пола;

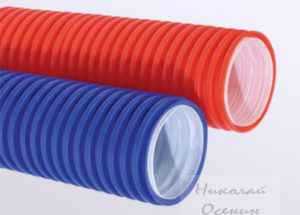

трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

песок и щебень для подушки;
доски для опалубки;
бетономешалка;
лопаты;
правило;
вибратор для бетона;
уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

УШП фундамент – технология возведения

Технология предусматривает выполнение следующих этапов:

Земляные мероприятия.
Обустройство дренажной системы.
Прокладку инженерных сетей.
Сборку опалубки.
Засыпку щебнем.

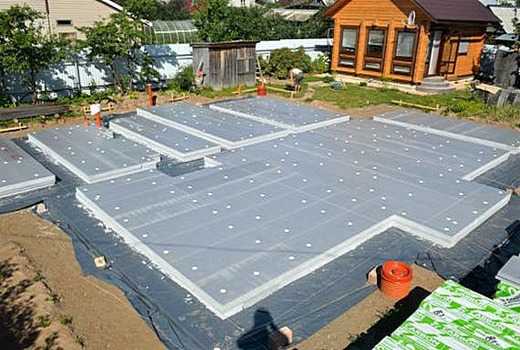

Укладку теплоизоляции.
Усиление арматурой.
Сборку магистралей обогреваемого пола.
Заливку бетона.

Каждый из этапов имеет свою специфику.

Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства

Специфика самостоятельного выполнения работ

Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:

Произведите разметку периметра, очистите площадку.
Удалите плодородный слой грунта толщиной 0,3–0,4 м.
Подготовьте песчаную подушку толщиной 20 см.
Уложите дренажные трубы для осушения участка.
Постелите геотекстильную ткань.
Произведите монтаж инженерных коммуникаций.
Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
Установите опалубку по контуру будущего основания.
Уложите двумя слоями листовой пенополистирол.
Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
Выполните монтаж отопительных магистралей.
Проверьте воздухом герметичность теплового контура.
Забетонируйте контур обогрева бетоном марки М400.
Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
Увлажняйте бетонный массив для сохранения влаги.

После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.

Финансовая сторона вопроса

Определяя общий объем затрат, следует просуммировать все расходы:

цены на стройматериалы;
расходы на транспортировку;
заработную плату рабочих.

Расчет сметной стоимости выполняйте, руководствуясь проектной документацией. Объем затрат зависит в основном от толщины основы и ее площади. Благодаря повышенной теплоэффективности, затраты окупятся в процессе эксплуатации.

Подводим итоги

Специальная публикация нашего портала предназначена для застройщиков, принимающих решение по типу фундаментного основания. Мы постарались популярно ответить на вопросы, какое имеет многослойное основание устройство, что такое УШП фундамент. Энергосберегающая фундаментная основа способна поддерживать комфортную температуру внутри помещения при минимальном объеме затрат на ее сооружение. Самостоятельное возведение многослойной теплоизолированной плиты требует определенных навыков. Помощь специалистов поможет избежать ошибок.

pobetony.expert

УШП фундамент: технология

Наиболее подробно описан УШП фундамент производителем экструдированного пенополистирола Технониколь. В инструкции учтены требования СП 21.13330, пожаробезопасности, СанПиН. Однако при самостоятельном изготовлении утепленной шведской плиты имеются нюансы, которые будут рассмотрены ниже.

Какие материалы необходимы для УШП?

Смета теплоизолированной плиты позволит скорректировать бюджет строительства. Поэтому необходимо изготовить ее своими силами, чтобы привезти в пятно застройки все необходимое с минимальными транспортными расходами. Для УШП застройщику понадобятся материалы:

пенополистирол высокой плотности марок XPS, ЭППС либо Carbon ECO SP от Технониколь
L-образные модули такого же качества для несъемной опалубки плиты
арматура для сеток А400 периодического сечения 12 – 14 мм
полиэтиленовая пленка толщиной 0,15 – 0,20 мм
доска обрезная толщиной 4 см
бетон от В25, нормальной проницаемости W4 с морозостойкостью F100
полипропиленовые (P-PE или PEX), полиэтиленовые трубы для контуров обогрева
скотч двусторонний для стыковки полиэтилена
фиксаторы ФС-30 либо ФС-40 для обеспечения нижнего защитного слоя
ГП пластины с шипами для фиксации утеплителя
защитная гофра, в которой укладывается теплый пол
нерудный материал для подстилающего слоя (щебень при высоких грунтовых водах, песок на сухих почвах)
геотекстиль или дорнит

Внимание: Технология подходит для ровных участков с перепадом высот в пределах 1,5 м. УШП фундамент можно строить на глинистых почвах, при высоком УГВ. Однако пылеватые пески придется дополнительно усиливать специальными способами, на торфе необходимо уплотнение грунта вертикальным дренажом с подгрузкой пятна застройки песчаной насыпью.

Конструкция ребристой утепленной плиты

В классическом варианте оснащенный ребрами жесткости, направленными вниз, УШП фундамент имеет следующую схему:

подстилающий слой 40 – 60 см с вмонтированными в него кольцевыми, пристенными дренами
гидроизоляция – два слоя полиэтилена
теплоизоляция – сплошной нижний слой, разряженный верхний пояс с учетом расположения ребер жесткости
армопояса – две сетки из рифленых арматурных стержней + каркасы в ребрах жесткости
коммуникации – вмурованные трубы канализации, ХВС, контуры теплого пола

Внимание: Вся конструкция заливается бетоном, технология позволяет получить теплый пол по грунту без дополнительных затрат на стяжку. За счет ребер жесткости можно снизить толщину плиты в средней части.

Пошаговая инструкция по изготовлению

Технология, по которой изготавливается УШП фундамент, подходит, как для коттеджей круглогодичного проживания, так и садовых, дачных домиков. Это обусловлено тем, что для жилищ в периодическим обогревом для ликвидации морозного вспучивания подошву здания приходится утеплять в любом случае. Для дачи теплый пол обычно оставляют, чтобы помещения нагревались быстрее во время зимнего отдыха. В садовых домах в дополнительном обогреве нет необходимости, так как здание не отапливается, зимой не используется.

Разметка

Технология вынесения натурных осей предельно простая. Необходимо очертить по грунту контуры котлована (+ 2 м с каждой стороны), установить обноски, натянуть по ним шнуры, необходимые для монтажа опалубки. Преимуществом обносок в сравнении с колышками являются:

П-образная конструкция выставляется, нивелируется в горизонтальной плоскости один раз
при необходимости (земляные работы) шнур снимается, позже устанавливается на место без дополнительных регулировок

Внимание: Отступ 2 м необходим для укладки дренов, которыми либо понижается УГВ (кольцевой дренаж), либо удаляется верховодка (пристенный дренаж), неизбежно образующаяся при скоплении верхних дождевых, паводковых вод в техногенных зонах подстилающего слоя.

Подушка фундаментная, коммуникации

Необходимость подстилающего слоя из щебня/песка под УШП фундамент обусловлена факторами:

на плодородном слое запрещено бетонирование конструкций, поскольку после перегнивания органики чернозем неизбежно просядет
щебнем создается отсекающий слой в верхней капиллярной юбке грунта, после чего, становится невозможным подъем почвенных вод к бетонным конструкциям
нерудные материалы не содержат глины, вспучиваться не могут, поверхность основания выравнивается ими по горизонтали

Внимание: Для стеновых материалов вреден контакт с землей, поэтому замена пахотного слоя песком в сочетании с ребрами жесткости позволяет приподнять конструкцию над поверхностью.

Инертные материалы засыпают слоями 10 – 15 см, трамбуют виброплитой. Щебень укладывается без смачивания, песок предварительно увлажняется. Запрещено проливать песчаную подушку из шланга, так как это может привести к размыванию нижних слоев грунта. Чтобы исключить взаимное перемешивание нерудных материалов с землей, котлован выстилается геотекстилем. Периметр подстилающего слоя больше размера жилища на 0,5 – 1 м с каждой стороны.

На этом же этапе необходимо произвести работы, которые сделать позже будет сложнее:

укладка дренов – кольцевой контур, уклон 4 – 7 градусов для самотека, изготавливается из перфорированной щелями гофротрубы в геотекстильном слое

ввод коммуникаций – для канализации выкапывается траншея 0,7 – 1,5 м глубины, для водопровода 1,5 – 2,7 м глубины, укладываются трубы, гильзы, соответственно

Электроэнергия, заземление так же могут заводится в коттедж под землей. Глубина траншеи для силового кабеля 0,7 м, заземление заглубляют на 30 см.

Внимание: Если пропустить 32 – 40 мм трубу водоснабжения внутри 110 мм канализационной трубы, это резко повысит ремонтопригодность системы. Для канализации снаружи коттеджа необходим колодец, изнутри ревизии, люки для прочистки.

Теплоизоляция подошвы

Существует две схемы утепления плавающей ребристой плиты. Торцы могут утепляться изначально L-образными элементами либо оклеиваться пенополистиролом после распалубки. По периметру УШП фундамент теплоизолируется одинаково:

укладка нижнего слоя без зазоров – щели заполняются монтажной пеной либо листы сразу стыкуются клеевым составом

изготовление ребер жесткости – остальные слоя утеплителя укладываются согласно схеме ребер жесткости (ширина от 40 см, проходят под несущими стенами + через 3 м вдоль короткой стены)

В соседних вертикальных рядах разбежка швов обязательна. Плиты экструдера дополнительно фиксируются друг к другу дюбелями с широкими зонтичными головками.

Внимание: Если L-образные элементы монтируются по торцам конструкции сразу, опалубку раздвигают наружу на точно такую же ширину. Чтобы закрепить эти элементы в бетоне, сквозь них пропускают дюбели шляпками наружу.

Армирование, «теплый пол»

Для восприятия растягивающих нагрузок УШП фундамент армируется по следующей схеме:

ребра жесткости – с учетом защитного слоя бетона укладываются каркасы из 10 – 14 мм арматуры, обвязанные 6 – 8 мм прямоугольными хомутами

плита – две арматурных сетки между ребрами жесткости с обвязкой прутков этих пространственных конструкций проволочными скрутками

Внимание: Толщина верхнего защитного слоя должна учитывать диаметр труб контуров теплого пола, которые укладываются на верхнюю сетку. Рекомендуется 5 – 7 см толщина, на которую окажутся утопленными в бетон самые верхние конструкции.

По окончании работ производятся контрольные измерения габаритов плиты, взаимного расположения коммуникаций. Если УШП заказана у сторонних организаций, застройщику должны предоставляться акты скрытых работ.

Бетонирование, гидроизоляция

Рекомендуется заливать плиты без рабочих швов, поэтому время между разравниваем, уплотнением отдельных порций бетона не может превышать 1,5 – 2 часа в зависимости от температуры воздуха. Запрещено перемещать бетон внутри опалубки дальше 2 м, так как это способствует разделению фракций наполнителя.

После начала схватывания (бетон не продавливается пальцем) рекомендуется организовать всей поверхности влажный компресс из опилок, стружки, песка, периодически поливаемого лейкой.

Внимание: Распалубка для гидроизоляции доступных поверхностей возможна на 4 сутки в 30 градусную жару без осадков, 16 сутки при температуре + 10 градусов. Обычно используется обмазка битумными, полимерными мастиками, оклеивание двумя слоями гидростеклоизола.

Технология изготовления теплой УШП плиты достаточно простая в самостоятельном применении. Основное внимание следует обратить на расположение узлов ввода инженерных систем, качеству пенополистирола, бетона. Не рекомендуется композитная арматура, имеющая заведомо низкие характеристики по скорости реагирования на усилия расширения, нежели стальные прутки.

fundamentdomov.ru

Утепленная шведская плита — Построй свой дом

В предыдущей статье мы рассмотрели основные виды фундаментов. Но у каждого вида фундаментов есть разновидности, которые применяются в зависимости от геологической особенности участка, а также проекта возводимого дома. Таким примером может служить шведский фундамент. Вот о том, что такое утепленная шведская плита УШП, мы и поговорим в этой статье.

Утепленная шведская плита (УШП)

Если вы планируете сделать теплые полы по всей площади первого этажа дома, то обратите внимание на этот вид фундамента. Утепленная шведская плита (УШП) относится к мелкозаглубленным фундаментам. Ее подошва располагается выше глубины сезонного промерзания грунта. Почему она называется утепленной? Утепленная шведская плита УШП — сооружение, объединяющее в один конструктивный элемент собственно фундамент, пол 1 этажа, инженерные коммуникации и систему отопления 1 этажа. Это высокотехнологичный продукт с точностью изготовления элементов 5–15 мм, с рассчитанными нагрузками, выверенными точками вывода коммуникаций, точно спроектированной системой тёплых полов и жесткими требованиями к типу и качеству материалов.

Достоинства утепленной шведской плиты (УШП)

Прежде всего, тем, что на этапе возведения фундамента вы получаете готовый теплый пол первого этажа. В этом и кроется экономия, так как если сначала вы будете делать плиту, а потом теплый пол, это вам выйдет дороже. К тому же, теплый пол, устроенный на готовой плите, уменьшит расстояние до потолка.

Технология строительства шведской плиты УШП

Технология УШП выгодно отличается от других видов мелкозаглубленных фундаментов следующим:

Утепленная шведская плита объединяет несколько конструктивных элементов разного функционального назначения: конструкцию фундамента и пола первого этажа и уменьшает количество необходимых строительных операций, сокращает сроки строительства.
Плиты экструзионного пенополистирола, укладываемые в основание фундамента, одновременно утепляют грунт под плитой и полы внутри помещении. Утепление грунта под плитой исключает морозное пучение. Утепление пола препятствует проникновению холода в помещение. Таким образом возникает двойной эффект от утепления.
Закладываемые в плиту трубы теплого пола превращают её в отопительный прибор. В доме с удельными теплопотерями не более 70–100 Вт/м² такой теплый пол способен стать основным источником отопления, исключающим необходимость установки радиаторов отопления, при условии проведения теплового расчета дома и проекта теплых полов на его основе.
Технология УШП имеет относительно небольшую толщину ж/б плиты основания, так как высокопрочный экструзионный пенополистирол, кроме функции утепления, также включается в работу по передаче и распределению нагрузки на грунт, становясь частью несущей конструкции, а также позволяет исключить устройство бетонной подготовки.
Экструзионный пенополистирол обладает минимальным водопоглощением, что позволяет исключить капилярное поднятие воды.
Бетон такого фундамента работает в более мягких условиях, по сравнению с традиционными фундаментами, следовательно, действие разрушающих факторов на плиту сводится к минимуму. Это позволяет более эффективно использовать толщину бетона, снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20–25 мм и увеличивая эффективное сечение сжатой зоны без увеличения толщины плиты и рёбер.

Что можно построить на утепленной шведской плите

Для того, чтобы понять, подходит вам утепленная шведская плита УШП или нет, необходим тщательный расчет фундамента на основе геологических изысканий вашего участка. Так как толщина плиты небольшая, на нее устанавливают легкие деревянные дома, и дома из газобетона, при условии, что высота газобетонного дома не более двух этажей. При этом для газобетонных домов применяют усиленное армирование, что увеличивает толщину плиты до 40 см.

Из чего строится шведский фундамент

Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).

Экструдированный пенополистирол

В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.

Арматура на шведский фундамент

Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м² плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).

Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.

Бетон для шведской плиты

Бетон В25, F100, W4. Его необходимо 0,15–0,2 м3/ на 1 м2 плиты.

Трубы для утепленной шведской плиты

Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.

Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м2 пола.

Коллектор для утепленной шведской плиты

Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).

Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.

Два шаровых крана в/н на 1 дюйм.

Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.

Теплоноситель для утепленной шведской плиты

В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.

Насос для шведской плиты

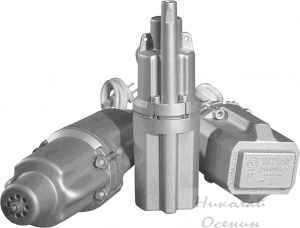

Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.

Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.

Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.

Инструкция по строительству утепленной шведской плиты УШП

Для того, чтобы построить УШП вам придется запланировать следующие виды работ:

Подготовка основания шведской плиты:

Разметка осей дома.
Разметка котлована. Котлован делается больше чем сам фундамент на 1–2 метра с каждой стороны.
Определение перепадов высот в пятне застройки.
Определение толщины плодородного слоя.
Механическая разработка котлована.
Монтаж закладных под ввод системы водоснабжения. Система водоснабжения закладывается ниже глубины промерзания.
Устройство дренажной системы
Монтаж геотекстиля на дно котлована.
Устройство подушки (щебень, песок) с послойной трамбовкой и увлажнением песка.

Коммуникации шведской плиты:

Монтаж закладных под ввод и вывод электричества.
Монтаж системы канализации.

Укладка утеплителя шведской плиты:

Монтаж L-блоков.
Монтаж нижнего слоя утепления из экструзионного пенополистирола.
Монтаж гидроизоляции, укладка ПВХ пленки.
Монтаж второго слоя утеплителя из экструзионного пенополистирола между будущих ребер жесткости фундамента.

Как армируется шведский фундамент:

Изготовление хомутов для каркасов.
Изготовление каркасов.
Монтаж каркасов в опалубку.

Отопление «теплый пол» шведской плиты:

Монтаж труб теплого пола.
Монтаж коллектора.
Подключение труб к коллектору.
Опресовка системы теплого пола.

Укладка бетона шведской плиты:

Подача бетона в опалубку.
Разравнивание бетона, контроль ровности поверхности по ротационному нивелиру.
Выравнивание бетона с помощью виброрейки.
Затирка бетона скребком.
Затирка бетона затирочной машиной – «вертолетом».

Отмостка шведской плиты:

Укладка экструзионного пенополистирола под отмостку.

В результате всех работ получается утепленная шведская плита — готовый шведский фундамент с вмонтированным в него теплым полом. В следующей статье я расскажу как закрепить насос в скважине своими руками.
