Технология вентилируемого фасада – что это такое, виды, монтаж.

Содержание

Технология обустройства вентфасада — Мастер фасада

Современные строительные технологии не стоят на месте, они предлагают разнообразные решения, которые позволяют сделать дома прочнее, устойчивее, долговечнее, комфортнее. Подобные технологии проникли сегодня уже во все сферы строительства, включая отделку фасадов. Это уже не просто покрытие внешней поверхности стен, а сложная конструкция, которая обеспечивает все требуемые условия современного теплого дома. Популярными сегодня стали навесные вентилируемые фасадные системы, технология изготовления которых отличается от обычной фасадной отделки.

Вентилируемый фасад делается для выведения конденсата и влаги из стен.

Вентфасад представляет собой отделочный штучный материал, который крепится специальными подвесами, и каркас. Между материалом обшивки и плоскостью стены остается небольшая воздушная прослойка, которая и обеспечивает уникальные свойства системы. Именно благодаря наличию такой прослойки конденсат и влага эффективно выводятся из стен, а укладываемый утеплитель позволяет во много раз снизить потери тепла, сэкономить на отоплении. Но вентфасад выполняется и еще одну немаловажную функцию, которая сегодня используется довольно часто. Подобные системы позволяют выполнять реставрацию стен даже ветхих домов, ремонтировать и усиливать стены городских многоэтажек. Технология монтажа такой фасадной системы несложная, но она может немного различаться по крепежу материала.

Сегодня производители предлагают множество комплектующих, среди которых металлические кассеты, плитки с покрытием из натуральной каменной крошки, фиброцементные плиты. В Европе популярность приобретают стеклянные фасады, но это еще очень дорогой вариант, применяется он в основном для офисных и коммерческих помещений.

Преимущества вентилируемых фасадов и их недостатки

Технология монтажа вентфасада отличается многочисленными преимуществами. Среди достоинств, которые и сделали эту отделку такой популярной, необходимо отметить следующее:

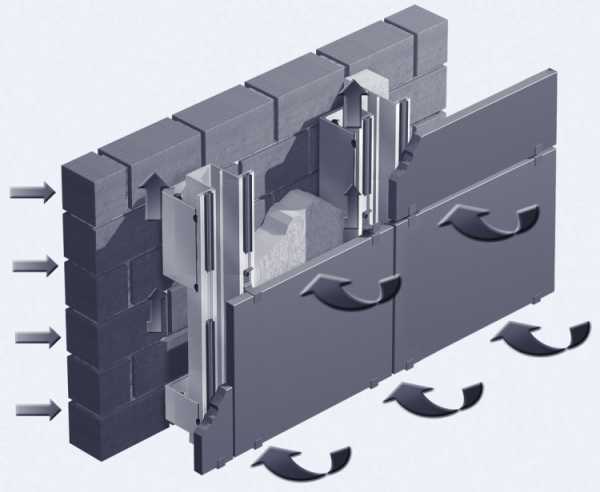

Действие атмосферных явлений на вентфасад.

  1. Технология установки является не только простой, но и универсальной. Отделка может быть применена для любого строения, включая многоэтажные городские дома, офисные и коммерческие здания, загородные и дачные строения.
  2. Монтаж быстрый, фасад может быть оборудован даже без специальных дополнительных устройств. Простота обеспечивает высокое качество отделки даже многоэтажного строения, для которого обычно именно фасадные работы вызывают множество сложностей.
  3. Система обеспечивает отличную защиту строения от различных негативных воздействий непогоды, включая ливневые дожди и снегопад. Благодаря вентилируемым фасадам можно избежать больших теплопотерь, конденсат и влага правильно и эффективно выводятся за счет воздушного зазора. Ветфасады позволяют продлить сроки службы любого здания.
  4. Внешний вид любого дома можно кардинально изменить при помощи большого разнообразия таких отделочных материалов. Сегодня на рынке есть возможность приобрести вентилируемые фасады под любой бюджет. Это может быть натуральный камень, целлюлозное волокно, прочнейшие композитные материалы, популярностью пользуются легкие и прочные ПВХ-системы, натуральное дерево. Оригинальны красивые стеклянные системы, но стоимость их высока, применяются они редко.
  5. Ремонт панелей простой, если один из элементов поврежден, то его легко снять и заменить на новый. Нет необходимости разбирать отделку большой площади, что не только упрощает работы, но и делает их более дешевыми и быстрыми.
  6. С применением подобных фасадных систем можно отреставрировать даже ветхие здания, так как каркас укрепляет стены, делает их более прочными и устойчивыми.
  7. Сроки службы таких систем продолжительные, дольше 30 лет.
  8. Теплоизоляционные свойства систем высокие, потери тепла сводятся к минимуму.

Но есть и минусы, среди которых необходимо отметить:

  • на вентсистемы сегодня почти отсутствуют ГОСТы;
  • для работы необходимости использовать только качественные материалы, особенно это касается теплоизоляторов, так как требуется обеспечить пожаробезопасность.

Виды вентилируемых фасадных систем

Вентилируемые фасады могут быть самыми различными, сегодня производители предлагают многообразие видов такой облицовки. Ее можно классифицировать по таким признакам:

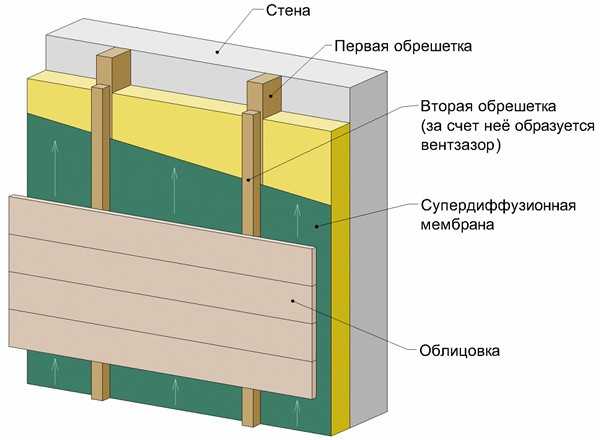

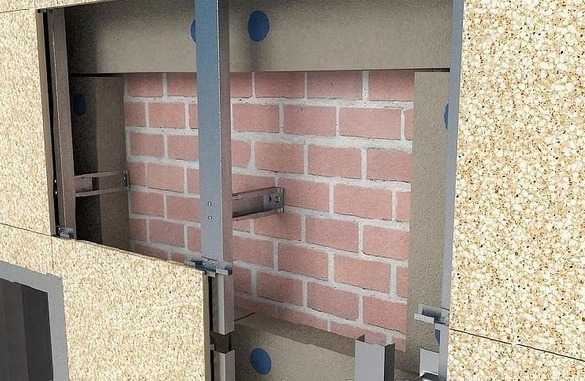

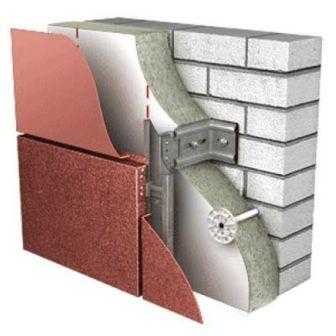

Схема устройства вентфасада.

По материалу изготовления:

  • керамогранитные плиты;
  • плиты из натурального камня или каменной крошки;
  • металлические кассеты;
  • композитные материалы.

По типу обрешетки:

  • из оцинкованной стали;
  • из оцинкованной стали с окрашенным слоем;
  • из алюминиевого сплава;
  • из специальной нержавеющей стали;
  • в некоторых случаях допускается использование деревянных реек, но если это допускается технологией.

Металлокассеты для отделки

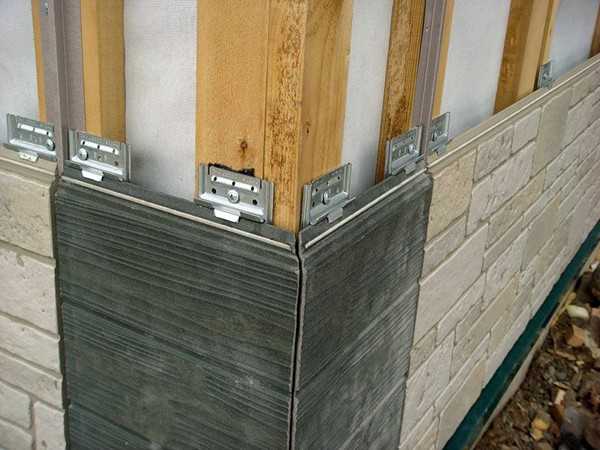

Деревянная и металлическая обрешетка.

Сегодня возводятся вентилируемые фасады из специальных металлических кассет. Панели обладают небольшим весом и малой толщиной при высоком уровне прочности. Края кассет немного загнуты, чтобы облегчить монтаж. Для изготовления материала применяются медь, латунь, композит, алюминий и оцинкованная сталь. Есть и кассеты, имеющие полимерное покрытие. Они эстетичны, способны создать привлекательную облицовку фасада. Стоимость такой обшивки меньше, чем у алюминиевых и медных панелей.

Монтаж облицовки может быть выполнен различными методами, есть возможность выбрать подходящий вариант для конкретной ситуации. Среди способов крепежа применяются такие:

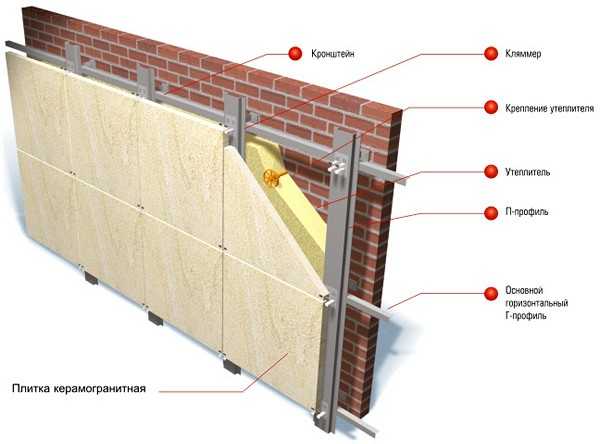

Схема вентфасада из керамогранита.

  1. Навесной способ с применением болтов из нержавейки, которые крепятся к металлическому каркасу.
  2. Наружный крепеж, когда применяются саморезы и болты, но фиксация остается видной снаружи. Чтобы придать покрытию привлекательность, необходимо использовать саморезы со специальными окрашенными головками.
  3. Скрытый тип крепежа при помощи саморезов и болтов, когда кассеты фиксируются к направляющим обрешетки. Варианты замков панелей могут отличаться, но для любого метода крепежа необходимо предварительно устанавливать обрешетку из металлического профиля.

РИМ-Стоун с натуральной каменной крошкой

Схема крепежа плиты вентфасада.

Привлекательным вариантом является плитка под названием РИМ-Стоун. Это вентилируемые фасады стильного и дорого внешнего вида, которые позволяют даже небольшому дачному дому выглядеть солидно и изысканно. Такая плитка отличается высоким уровнем прочности, устойчивости к механическим воздействиям, негативным погодным условиям, сильным заморозкам и резким температурным перепадам. Цветовая гамма широкая, но ограниченная оттенками натуральных минералов, которые и используются для верхнего слоя.

Состав такой плитки следующий:

  1. Лицевой слой из натуральной каменной крошки, фракция которой составляет 3-5 мм. Это может быть мрамор, гранит, яшма и прочие минералы различного цвета.
  2. Крошка крепится на волокнисто-цементном прессованном листе при помощи специальных клеевых составов, которые обеспечивают прочнейшее сцепление.
  3. Сам клей выполняется на основе эпоксидной смолы, он производится с добавлением пигмента, чтобы обеспечить привлекательность отделке. В противном случае основа будет сильно просвечивать через крошку.
  4. Водоотталкивающий изнаночный слой, который обеспечивает надежную защиту плитки от влаги.

Вентилируемые фасады этого типа имеют размеры одной плитки в 1570х1200 мм при толщине основы в 8 мм. Количество циклов заморозки в среднем составляет от 100, а водопоглощение — 7% за 48 часов. Монтаж плитки предельно простой, он включает в себя такие этапы:

Состав фиброцементной плиты.

  • несущая фасадная стена;
  • каркас из металлических профилей, который к стене крепится саморезами и анкерами;
  • слой теплоизолятора в виде минеральной ваты или пенопластовых плит;
  • для минеральной ваты используется ветрозащитный и гидроизоляционный барьер в виде ПВХ-мембраны, которая крепится на каркас внахлест;
  • вентиляционный зазор;
  • отделочная плитка, прикручиваемая саморезами либо укрепляемая при помощи специальных кляммеров.

Фиброцементные плиты

Одним из вариантов, который может использоваться для отделки фасадов, являются фиброцементные плиты. Такой вентфасад отличается высоким качеством и привлекательностью. Подобную отделку в обиходе называют японским фасадом, так как первые варианты были предложены именно японскими производителями.

Плиты на 80-90% состоят из высококачественного цемента, остальная доля приходится на целлюлозные волокна, песок, красители. Целлюлоза в составе обеспечивает высочайшие показатели прочности, теплоизоляции. Обеспечиваются отличные характеристики по устойчивости к ультрафиолетовому излучению, магнитному, различным химическим, биологическим воздействиям.

Количество циклов заморозки составляет 100-150, тепловое расширение крайне низкое.

Именно такие панели можно назвать экологически чистыми, не выделяющими никаких вредных и токсических веществ.

Внешний вид фиброцементных плит привлекательный. Вентилируемые фасады этого типа могут имитировать поверхность кирпичной кладки, натурального камня самого различного вида. Цветовая гамма достаточно обширная, чтобы можно было выполнить необычную и индивидуальную отделку фасада. Монтаж простой, на поверхность стен крепится обрешетка из металлического профиля, на который устанавливают плиты. Альтернативный способ укладки предполагает использование специального клея, при помощи которого панели приклеиваются к стенам, но эффекта вентфасада в данном случае уже не получается.

Вентилируемые фасады — это современная разработка в сфере фасадной отделки. Конструкция сильно отличается от традиционной облицовки стен, когда отделочный материал плотно прилегает к поверхности. В данном случае между плоскостями облицовки и стены остается небольшой воздушный зазор, который и обеспечивает вентилирование, то есть эффективный отвод влаги и конденсата. Монтаж несложен, но отличается своими особенностями. Требуется предварительно устроить обрешетку из металла или дерева, после чего уложить слой теплоизолятора. Фасадная облицовка крепится на обрешетку с небольшим зазором.

masterfasada.ru

материал для частных и жилых домов

В последние десятилетия значительно улучшился архитектурный облик городов и поселков нашей страны. Во многом это происходит благодаря появлению инновационных материалов и систем, не только преображающих внешние ограждающие конструкции дома, но и значительно продлевающих срок их эксплуатации.

К ним можно отнести систему вентилируемых фасадов, представляющую собой многослойную конструкцию, прикрепляемую к внешней стороне стен дома. Подобные системы широко применяются при реконструкции старых и строительстве «с нуля» мало- и многоэтажных зданий.

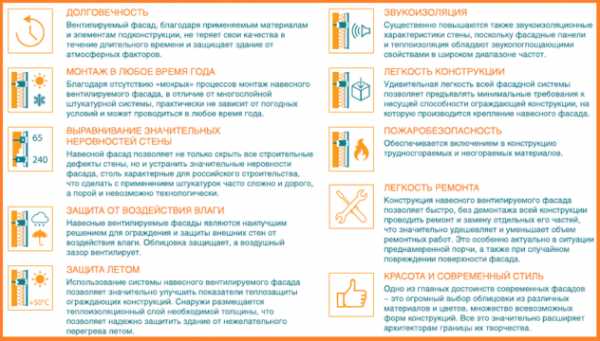

Плюсы вентилируемых фасадов

Среди положительных качеств, которые обеспечивает обустройство вентилируемого фасада для частного или многоквартирного дома можно назвать:

  • Поддержание оптимальной влажности в помещении и в самой конструкции стены. Это важно для сохранения здорового микроклимата для человека и значительного увеличения срока службы стен.
  • Защита стен от осадков и солнечного излучения.
  • Использование достаточной, рекомендуемой производителем для конкретной местности толщины утеплителя улучшает звукоизоляцию и выносит точку росы из конструкции стены в утеплитель, что также продлевает ресурс здания.
  • Сокрытие конструктивных дефектов, деформаций или трещин в стенах.
  • Облицовка, представленная самыми разными материалами, обеспечит красивый и современный внешний вид на долгие годы.

Все эти плюсы реализуемы исключительно при условии использования только качественных материалов с рекомендуемыми характеристиками по паропроницаемости, толщине, гидро- и морозостойкости.

Детально о конструкции

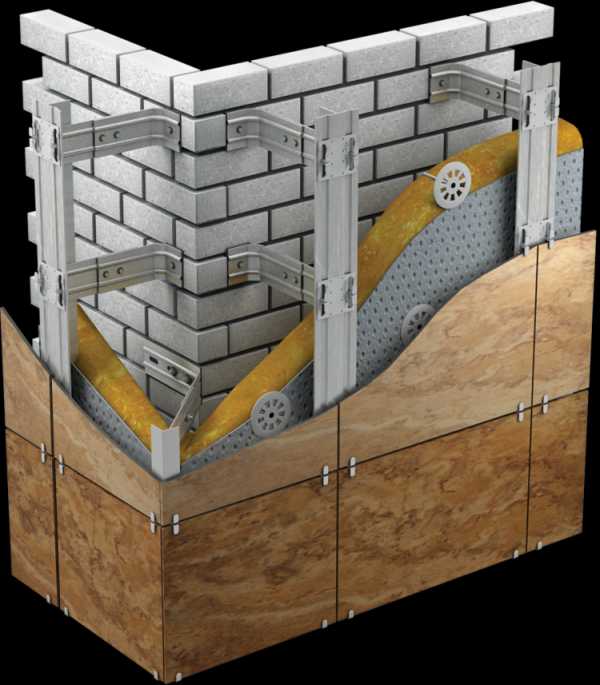

Конструкция вентилируемого фасада состоит из нескольких базовых элементов (или слоев), о которых важно упомянуть:

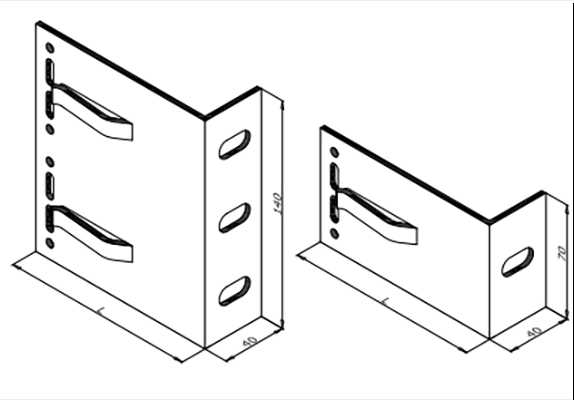

Утеплитель, а так же несущие и опорные кронштейны подсистемы

Самый ближний к стене слой – это утеплитель, обеспечивающий звукоизоляцию и теплоизоляционные свойства ограждаемых конструкций. Строительная индустрия предлагает их великое множество, однако, для вентилируемых фасадов подходят далеко не все. Главный показатель, которым должен обладать здесь утеплитель – отличная паропроницаемость, которая обеспечит полный отвод влаги из конструкции стены. Этому показателю прекрасно соответствуют минераловатные плиты и стекловата высокой – от 60 кг/куб. м. – плотности. В отличие от них, пенопласт и экструдированный пенополистирол (как материалы с практически нулевой паропроницаемостью) категорически не годятся для утепления фасадов в конструкции вентилируемого фасада.

Плиты утеплителя крепятся к стенам двумя способами – с помощью приклеивания специальными минеральными составами или тарельчатыми дюбелями из пластика. Для большей надежности очень часто эти два способа применяют одновременно – на одну из плоскостей плиты утеплителя наносят равномерно слой клея, прикладывают ее к стене и фиксируют дюбелями, размещая их по углам и посредине плиты. Виды дюбелей: длиной от 70 до 250 мм, кроме того, они могут быть с металлическим или пластиковым сердечником. Важно отметить, что плиты нанизываются на металлические кронштейны, к которым в последствии крепится несущий профиль системы вентилируемого фасада.

Паропроницаемая мембрана

Следующий элемент вентилируемого фасада это мембрана – двух- или трехслойная пленка, которая обладает паропроницаемостью не меньшей, чем сам утеплитель. Основное назначение мембраны – с одной стороны (со стороны теплоизоляции) беспрепятственно пропускать влагу в газообразном виде, с другой – защищать волокна минераловатной плиты от выветривания и попадания на нее влаги. В гражданском строительстве необходимость применения пленки определяется расчетами, которые делают архитектурные институты при создании проектной документации.

Воздушный зазор

После мембраны обязательно следует воздушный зазор, в наличие которого – основной смысл изобретения концепции вентилируемого фасада. Поток воздуха циркулирует снизу вверх между утеплителем и облицовкой, отводя наружу влагу. Процесс циркуляции обеспечивается наличием специальных щелей внизу у фундамента и в самом верху, и обеспечивается естественным путем из-за разности давлений.
Толщина воздушной прослойки высчитывается по специальным формулам, но рекомендуемое минимальное значение составляет 4см. Так же не рекомендуется делать расстояние между утеплителем и облицовкой более 12 см (при большем значении возможно возникновение гула). Толщина утеплителя, зависит от климатических условий в месте постройки дома, и может составлять от 40 до 200 мм.

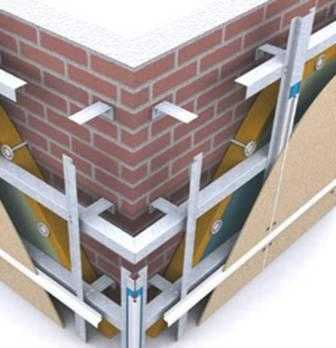

Кратко о видах подсистемы (каркаса)

Обрешетка (или несущий каркас) всей системы вентфасада обеспечивает надежное крепление обшивки к зданию. Именно с помощью обрешетки и происходит отделка фасада вентилируемым методом. Следует отметить, что материалы, из которых изготавливается каркас – это дерево и металл. Металл по стоимости более дорогой, но и более долговечный и надежный, кроме того, обладает антикоррозионными свойствами. Именно поэтому при новом строительстве и реконструкции используют именно его. Виды металла для систем крепления: алюминиевые (срок службы 50 лет), из оцинкованной стали (35 лет) и из нержавеющей стали (60 лет). Дерево имеет свои преимущества – легкость, простоту обработки, его главный недостаток – горючесть и гниение.

Последний элемент конструкции вентилируемого фасада – облицовка. Именно она и определяет конечную стоимость всей системы. Какие же бывают виды отделки фасадов? Остановимся на этом подробнее.

Распространенные виды облицовки

Важно заметить, что вентилируемый фасад частного и многоэтажного дома это разные конструкции. Если в первом случае в качестве облицовки как правило применяется «бюджетный» сайдинг, то для второго наиболее распространенными материалами будут композитные панели и плиты керамогранита. Рассмотрим каждый тип подробнее.

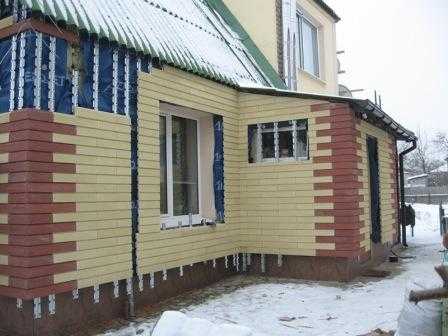

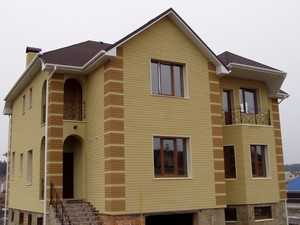

Сайдинг пластиковый и металлический

Пожалуй, это самый бюджетный вариант, вследствие чего, отделка сайдингом является и самым популярным среди хозяев одно- или двухэтажных домов. Наиболее распространен пластиковый вариант, тем более что производители предлагают широчайшую цветовую гамму, а также большое количество дополнительных аксессуаров, позволяющих воплотить в жизнь самые смелые дизайнерские замыслы. Долговечность, стойкость к горению, отсутствие необходимости в сложном уходе – вот преимущество этого вида отделки вентфасада.

Производится и предлагается потребителю также стальной и алюминиевый сайдинг, но они значительно дороже, поэтому и не получили значительного распространения.

Плитка из керамогранита

Отличный по функциональности, долговечности и красоте вариант отделки фасада дома, доступный как частному застройщику, так и организации. Керамогранит – прочный, искусственно изготовленный материал, легко поддающийся обработке и обрезке, может быть произведен в плитах самых разных размеров. Вследствие своей низкой пористости, обладает уникальными техническими характеристиками по износостойкости и прочности на изгиб. Поверхность этого материала имеет характерный для натурального камня структурный рисунок, кроме того, он может быть изготовлен в любой цветовой гамме.

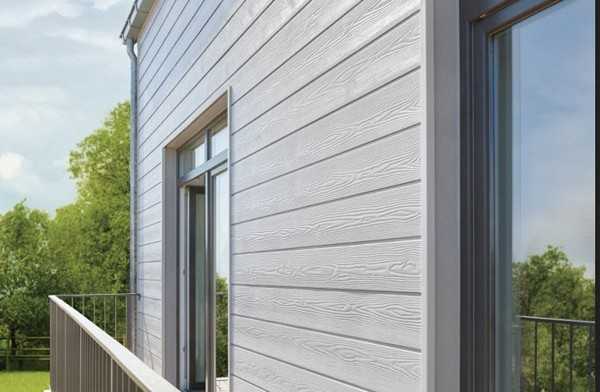

Фиброцементные плиты


Прекрасно подходят для использования в системе вентилируемого фасада и изготовлены из цемента, фибры (специальных армирующих волокон из целлюлозы или базальта) и минеральных наполнителей и добавок. Материалы, изготовленные по этой технологии, отличаются высокой прочностью и гибкость, что и нужно для использования в условиях постоянных ветровых нагрузок, которым подвергается облицовка.
Фиброцементные плиты являются неплохим тепло- и звукоизолирующим материалом, не подвержены биологическому воздействию, коррозии, гниению, устойчивы к УФ-излучению. Вследствие небольшой себестоимости вполне доступны частному покупателю.

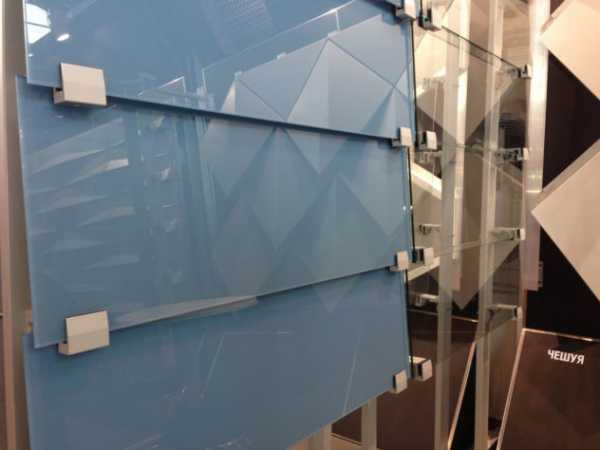

Плиты из стекла

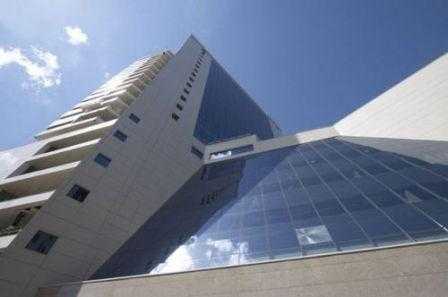

Вентилируемые фасады с отделкой из специального стекла получили широкое распространение при строительстве современных офисных, административных зданий и бизнес-центров. Владельцы собственных жилых домов в массовом порядке пока не оценили такие дизайнерские изыски. В отличие от всех остальных видов облицовочных материалов, назначение стекла – пропускать как можно больше света внутрь здания.

Агломератно-гранитная плитка

По прочностным характеристикам превосходит все остальные материалы для облицовки дома, в том числе и натуральный гранит. Этот искусственный камень, произведенный из гранитной и мраморной крошки с добавлением цемента методом вакуумного прессования, является настоящим шедевром строительной индустрии. Является одним из самых тяжелых и дорогих облицовочных материалов.

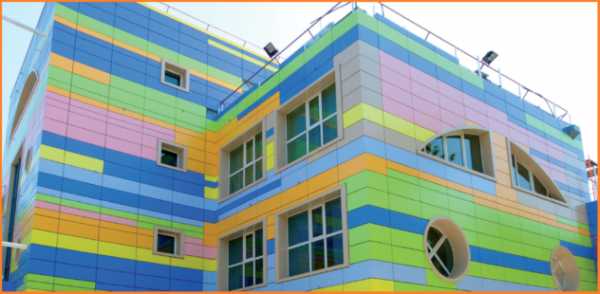

Панели из композитных материалов


Пожалуй, самый распространенный вид материала для использования в конструкции вентилируемого фасада. Композитная панель состоит, как правило, из двух или трех материалов с абсолютно разными физико-техническими свойствами. Обычно это алюминий и сплавы из алюминия, соединенные с различными видами полимеров. В результате получается уникальный материал – легкий, прочный, не подверженный коррозии, гибкий, способный легко переносить серьезные динамические нагрузки.

полезно в работе

Более дешевым аналогом являются металлокассеты выполнение из оцинкованного листа прочность которому придают ребра жесткости кассеты.

Заключение


Нельзя не отметить, что виды отделки вентилируемых фасадов значительно более разнообразны – описаны были только самые универсальные, распространенные и популярные. Используются также, но очень редко:

  • медные панели или сайдинг;
  • натуральный гранит, мрамор или известняк;
  • линеарные панели;
  • ламинированные панели из прессованной древесной пыли;
  • деревянный сайдинг (планкен) из разных пород дерева;
  • Фасады с солнечными батареями;
  • Медиафасады.

Применение этих материалов ограничено специфическими особенностями и техническими свойствами каждого – дороговизной, ограниченной водостойкостью или большим удельным весом.

Похожие статьи

fasadec.ru

типы, технология, преимущества и недостатки, монтаж, установка, видео

Вентилируемые фасадыСтроительство, какого бы то ни было, здания не ограничивается лишь возведением общей конструкции. Необходимо также позаботиться об украшении наружной его части и об утеплении. Наложение материала непосредственно на стену, в условиях изоляции, ведет к ряду негативных последствий: от нарушения необходимого уровня теплопроводности помещения до разрушения стен. Вентилируемые фасады, которые в настоящее время уже занимают первое место по отделке зданий, позволяют изменить внешний вид здания, «спрятать» неровности и ямки, создать неповторимый дизайн. Кроме эстетической функции вентилируемые фасады позволяют дополнительно утеплить здание, усилить звукоизоляцию, а также защитить стены от разрушения. Общая идея вентилируемых фасадов заключается в создании воздушного зазора между стеной и каркасом отделки, благодаря которому стены остаются сухими, а возможность их разрушения сводится к нулю.



С экономической точки зрения такая отделка здания позволяет легко изменить его внешний вид, провести реконструкцию, не осуществляя при этом капитальный ремонт.

Материал отделки длительное время сохраняет свой внешний вид без изменений, а также практически не нуждается в косметическом ремонте.

Материалы для отделки

Многие производители дают гарантию на свой материал от 20 до 50 лет.

Типы вентилируемых фасадов

Принцип создания вентилируемых фасадов является практически неизменным еще с момента их первого появления. Материалы же, из которых такие фасады изготавливаются, различны, они обладают преимуществами и недостатками, и каждый заказчик выбирает «свой» тип фасада, ориентируясь на рыночное предложение, расценки, предназначение здания и погодные условия в соответствующем регионе.

Типы вентфасадов

Рассмотрим некоторые виды вентилируемых фасадов:

  1. Камень. Для отделки зданий используют мрамор и гранит. Такой фасад прослужит целую вечность, а его внешний вид придаст строению непередаваемую уникальность. Существенными недостатками, из-за которых данный вид отделки применяется крайне редко, является трудоемкая добыча камня, что вместе с его стоимостью дает огромную сумму сметы. Большой вес фасада предполагает дополнительное укрепление несущих стен.
  2. Керамический гранит. Данный материал для облицовки здания создается искусственным путем в результате прессования гранитной крошки и глины. Обжигание материала на высоких температурах обеспечивает его высокую прочность. Внешний вид такого материала имитирует облицовку камнем. Дополнительным преимуществом такой отделки является легкость как самого материала, так и монтажных работ. Керамический гранит безвреден для здоровья, обеспечивает хорошую звукоизоляцию и теплосбережение, он морозоустойчив и отлично поглощает влагу. Это отличный вариант для бюджетной отделки здания.
  3. Алюминиевые композитные панели. Данный тип облицовки здания впервые был придуман в середине 20-го века, но получил популярность лишь в 70-х годах. Данный фасад представляет собой две алюминиевые пластины, пространство между которыми заполнено утепляющей прослойкой. Композитные панели хорошо сохраняют температурный режим в здании, обеспечивая летом прохладу и не пропуская зимой холод. Прочность данного материала высока, его производители дают многолетнюю гарантию. Внешний вид таких панелей может быть разнообразным, материал отражает солнечные лучи, в результате чего цвет отделки становится еще более насыщенным и глубоким. Алюминиевые композитные панели защищены от ультрафиолетовых лучей, они практически не выцветают и не нуждаются в регулярном ремонте. Материал легкий и прочный, способный защитить даже от электромагнитного излучения и от вибрации. Композитные панели устойчивы к перепаду температур (выдерживают от -50 до +80 градусов по Цельсию). Данный материал идеален для невероятных дизайнерских решений, так как легко поддается различным видам технологической обработки: сгибанию, распилу, фрезеровке, вальцеванию, резке, клепанию.
  4. Фиброцементные плиты. Данный облицовочный материал изготавливается преимущественно из бетона (до 90 %), также в его состав входят минеральные вещества и синтетические волокна. Такой материал прочен, экологически чист, обеспечивает отличную звукоизоляцию, морозоустойчив, замечательно противостоит воздействию ультрафиолетовых лучей и дождей с химическими примесями. Внешний слой такой плиты обрабатывают акрилом либо же крошкой из камня, благодаря чему она приобретает великолепный внешний вид.
  5. Бетонные плиты с примесью мрамора и красящего пигмента. Такой фасад легко устанавливается на специально подготовленный железный каркас. Плиты дополнительно обрабатываются специальным составом для обеспечения надежного водоотталкивания. Фасад является прочным, огнестойким, устойчив к резким порывам ветра, хорошо реагирует на различные изменения погодных условий. Отрицательным моментом является размер плит – он, как правило, стандартный, а какие-либо изменения без специальных технологий невозможны.

Структура и преимущества вентилируемого фасада

В структуру фасада входит каркас, наружная часть и утеплитель. Каркас сооружается из металла (например, оцинкованного железа), реже — собирается из древесины. Верхняя, облицовочная часть, может быть изготовлена из металла, декоративного камня, пластика. Утеплителем, крепящимся на стену, выступает минеральная вата, пенопласт, а также другие материалы. Рекомендуем прочесть статью о том, как выбрать и установить фасадные кассеты на дом.

Преимущества вентфасадов

Преимущества, по которым без вентилируемого фасада вам не обойтись?

  1. Теплоизоляция: дополнительный слой отделочного материала позволяет снизить перепады температур внутри помещения, защищая от погодных изменений.
  2. Звукоизоляция: прочный материал фасада снижает уровень шума от 50 до 70 %.
  3. Отсутствие конденсата: воздушная прослойка между каркасом и стеной, в результате циркуляции воздуха, высушивает образовавшуюся от скачка температуры влагу, защищая этим помещения от переохлаждения и перегрева, а стены от разрушения.
  4. Удобный ремонт: вентилируемый фасад позволяет в кратчайшие сроки кардинально изменить внешний дизайн здания, осуществить его реконструкцию, защитить от внешнего воздействия, а также отремонтировать уже установленный фасад.

Монтаж вентилируемого фасада

Для установки фасада наружная часть несущей стены предварительно утепляется. Если же фасад устанавливается лишь для декорирования здания, утеплитель не используется. О надежном и проверенном материале для облицовки можно прочесть здесь.

Далее при помощи дюбелей крепятся вертикальный металлический профиль и горизонтальный, образуя специальный каркас. Горизонтальные полосы закрепляются по очереди, из ряда в ряд, для сохранения симметрии. Плиты фасада устанавливаются непосредственно на крепления при помощи различных заклепок либо же клея.

Монтаж вентфасада

Обязательным условием установки, без которого применение вентилируемого фасада теряло бы свое значение, является наличие воздушного слоя, в котором поддерживается циркуляция воздуха. Такой слой находится между верхним слоем облицовки и утеплителем либо стеной (в случае, если установка была совершена без утепления).

Дополнительно зазоры между плитами фасада могут быть залиты фасадным герметиком.

Обработка несущих стен здания крайне важна. При помощи вентилируемого фасада можно создать здание, которое отвечает современным дизайнерским веяниям. Также рекомендуем прочесть материал о выборе типа навесного фасада.

Устанавливается фасад быстро, он удобно ремонтируется и легко моется. Также рекомендуем прочесть статью о фальшфасаде.

Монтаж вентфасада (видео)

Добавить комментарий

housefasad.ru

устройство (структура), технология монтажа, виды, инструкция

Вентилруемый фасад – это особый вид навесной вентилируемой конструкции, которая состоит из специальных облицовочных материалов. Такой фасад крепится на нержавеющий, стальной или алюминиевый каркас к стене или к несущему перекрытию. Воздух свободно проходит и циркулирует между слоем облицовочного материала и стеной, что обеспечивает отсутствие влаги и конденсата на поверхности здания.

Такая система устройства фасада помогает сохранить тепло в доме, устраняет сырость в помещении. Благодаря воздушному зазору теплоотдача объекта уменьшается.

Установка вентилируемого фасада существенно сокращает количество необходимого стройматериала для здания. Что существенно экономит финансовые средства на строительство стен. Также установка вентилируемого фасада существенно облегчает всю конструкцию, благодаря чему можно возводить большее количество этажей. А возможность установки различных фасадных облицовочных панелей помогает создавать классические и современные архитектурные дизайны.

Виды вентилируемых фасадов

Сегодня на строительном рынке есть огромное разнообразие видов навесных вентилируемых фасадов.

Наиболее популярными являются следующие варианты:

  • Вентфасады из керамогранита. Это один из наиболее прочных и долговечных материалов, применяемых в данной сфере. Керамогранит обладает высокой устойчивостью к воздействию атмосферных осадков и солнечных лучей. Срок эксплуатации здания значительно увеличивается.
  • Вентфасады из HPL панелей. Крайне популярный вид отделки. HPL панели производят из спрессованного бумажно-слоистого пластика. Каждый слой прессуется под очень высоким давлением.  Благодаря этому панель становится очень прочной, которую также используют как антивандальный материал.
  • Вентфасады из терракотовых панелей.  Они производятся из обработанной специальным образом чистой терракоты.  В основном этот материал используется при отделке зданий премиум класса.
  • Вентфасады из  фиброцементных плит. При их производстве используется типично российское сырье – цемент, минеральные заполнители, целлюлоза. Этот материал придает фасаду ультрасовременный вид. Обеспечивает хорошую тепло- звукоизоляцию.
  • Вентфасады из  натурального камня. Чаще всего для этих целей используется гранит. Достаточно сложный и дорогой вид отделки. При обработке камня на панелях часто возникают сколы, что недопустимо при монтаже вентилируемого навесного фасада. Так как сколы сводят к нулю несущую способность участков крепления. Крепится камень скрытым способом. В торцах плит делают специальные пропилы, в которые вставляются кляймеры (кляммеры) или крепежные планки. Крепежные элементы обязательно выполняют из алюминия или стали (нержавеющей).
  • Вентфасады из  стекла. Такое остекление позволяет добиться высоких тепло- и звукоизоляционных свойств, а также эстетической красоты. Светопрозрачные системы крайне популярны во всем мире.
  • Вентфасады из  стеклопанелей.  При производстве используется прочное закаленное стекло, которое обладает высокими эксплуатационными характеристиками.
  • Вентфасады из  композитных панелей. Панели имеют многослойную структуру: гомогенный наполнитель между двумя листами алюминия. Для крепления наполнителя используют сверхпрочный клеевой состав.

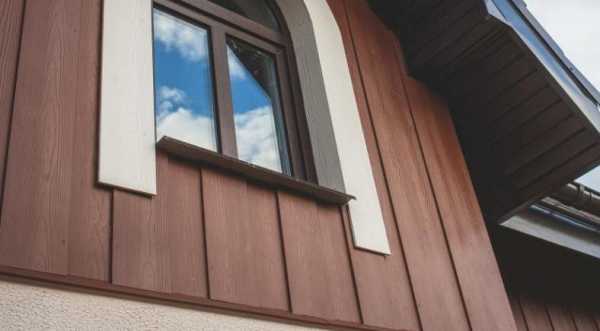

  • Вентфасады из планкена. Планкен – это фасадная доска. Такой фасад смотрится очень красиво. К тому же, дерево – экологически чистый материал. При создании доски используют древесину различных пород: лиственница, мербау, ясень, меранти, сукупира, американский термодуб. Часто используют планкен для отделки загородных коттеджей.
  • Вентфасады из медных панелей. Такие панели очень прочные, пластичные и долговечные. Они устойчивы к различным видам повреждений. В России такие вентфасады достаточно популярны.

Достоинства этой конструкции

Вентилируемые навесные фасады обладают следующим рядом преимуществ:

  • Такую конструкцию можно быстро и просто смонтировать в любое время года.
  • Системы вентилируемых фасадов устойчивы к любым атмосферным воздействиям: солнце, снег, дождь, град.
  • Вентилируемые фасады обладают высокими звукоизоляционными и теплоизоляционными характеристиками.
  • При строительстве можно воплощать в жизнь любые архитектурно-дизайнерские идеи и использовать широкий ряд материалов для облицовки: композит, кирпич, керамогранит, планкен (деревянная фасадная доска), алюминиевый лист, натуральный камень, реечный профиль, фиброцементные и асбестоцементные листы.
  • Сокращение финансовых затрат на отопление объекта.
  • Возможность использования широкого спектра цветовых комбинаций.
  • При использовании утеплителя «точка росы» выносится за предел несущей стены объекта.
  • Такая конструкция долговечна. В течение 50 лет вентилируемый фасад можно не ремонтировать (если все было правильно смонтировано во время строительства).

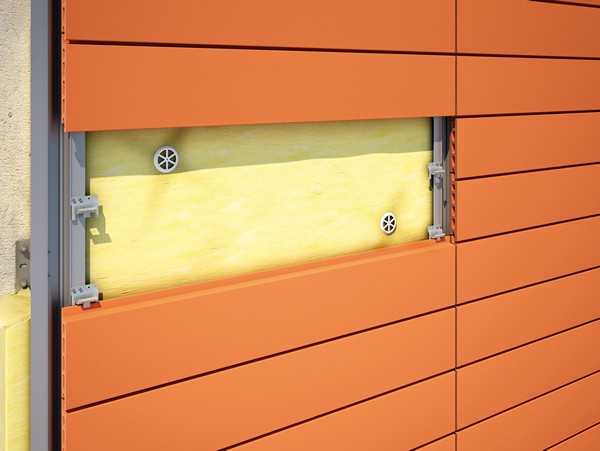

Устройство вентилируемого навесного фасада (структура)

Вентилируемый фасад состоит из нескольких слоев, как пирог. При этом система может быть установлена как с утеплителем, так и без. Если необходимо дополнительно утеплить стены, то к поверхности дома крепится утеплитель из минеральной ваты.

Для цоколя чаще используют утеплитель на основе пенополистирола (экструзионный), он не впитывает влагу и не пропускает ее. Зазор между поверхностью утеплителя и фасадом должен быть не менее 40 мм. В некоторых случаях возможно установление зазора в 20 или 50 мм, но это зависит от региона и типа фасада.  Благодаря этому зазору воздух своими восходящими потоками высушивает влагу, попавшую на поверхность минваты или пенополистирола.

Для того чтобы предотвратить выдувание теплого воздуха из слоя утеплителя, его можно покрыть специальной пленкой – паронепроницаемой, ветрозащитной мембраной.

Вне зависимости от наличия утеплителя, первой к стене крепится система, удерживающая всю конструкцию.  Далее крепится утеплитель (по необходимости). Потом важно правльно соблюсти вентилирующий просвет и установить наружный слой облицовки из керамогранита, панелей, стекла и т.д.

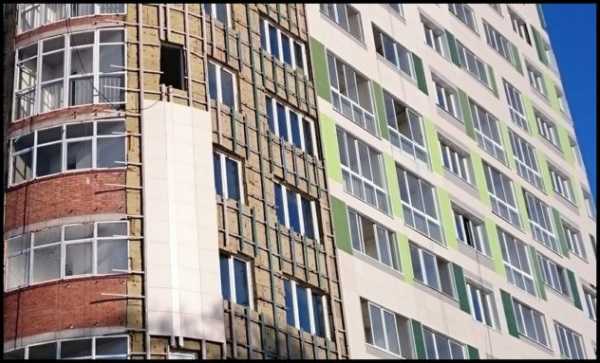

Монтаж системы навесных вентилируемых фасадов

  • Первыми устанавливают кронштейны.  Их крепят к стене с помощью дюбелей  или анкеров. Они выбираются исходя из размеров и массы конструкции. Чтобы исключить возможность возникновения «мостиков холода» между металлом и стеной устанавливают специальные прокладки (чаще всего из паронита или пластика).
  • Далее к стене с помощью  гибких связей или тарельчатых дюбелей  крепится утеплитель. Сверху устанавливают ветрозащитную пленку.  Некоторые виды утеплителей выпускаются прямо с такой мембраной. Что существенно облегчает работу.
  • Теперь после соблюдения воздушного зазора крепят направляющие. Каркас состоит из горизонтальных перемычек и вертикальных стоек.  Направляющие обязательно выставить по уровню. Соединяют каркас с помощью специальных заклепок. Шаг между направляющими зависит от размера облицовочной панели.
  • Далее устанавливается облицовочная панель. Зазор между ними может быть разным, в зависимости от дизайна и проекта здания. Монтаж облицовочного материала зависит от вида конструкции. Панели могут устанавливаться на специальные уголки, кляммеры, салазки.

Видео инструкция технологии монтажа вентфасада.

fasad-prosto.ru

Монтаж вентилируемых фасадов: особенности технологии

Оглавление:
Вентилируемые фасады: виды материалов и их особенности
Монтаж вентилируемых фасадов: этапы и нюансы работ
Вентилируемый фасад своими руками: суть технологии

Что представляет собой вентилируемый фасад здания? По сути, это фальш-стена, изготовленная из современных материалов, пространство за которой заполнено утеплителем. Самым важным элементом подобных конструкций, как ни странно, является не каркас и даже не облицовочный материал, а именно сама пустота, благодаря которой производится вентилирование реальных стен здания. Именно данная технология позволяет одновременно и утеплить строение, и не препятствовать влагообмену стен. В этой статье вместе с сайтом stroisovety.org мы рассмотрим вопрос, как производится монтаж вентилируемых фасадов – расскажем о тонкостях его изготовления и последовательности выполнения работ.

Навесные вентилируемые фасады фото

Вентилируемые фасады: виды материалов и их особенности

Навесные вентилируемые фасады могут изготавливаться из достаточно широкого ассортимента материалов. Используются как специально разработанные, так и уже существующие материалы. Рассмотрим самые востребованные, которые используются практически повсеместно.

  1. Фасад из современных композитных материалов. Пожалуй, это наиболее распространенный материал для устройства вентилируемого фасада – он представляет собой пластик толщиной пару миллиметров, помещенный между двумя алюминиевыми накладками, которые задают основной тон и рисунок фасаду.
  2. Вентилируемый фасад из керамогранита. Вариант более дорогой, чем предыдущий, а его завышенная стоимость обусловлена как стоимостью самой керамогранитной плитки, так и стоимостью особого каркаса, который выдерживает нагрузки от этого материала. Если детально разбираться с его характеристиками, то можно прийти к однозначному выводу – это надежный, долговечный и устойчивый к агрессивным атмосферным факторам материал.
  3. Фиброцементные панели – это, можно сказать, инновация на рынке строительных технологий, с которой знакомы не все. Данный тип панелей изготавливается из особого вида цемента, в котором используются разработки в области нанотехнологий. В частности, это особые гранулы, которые поглощают влагу при ее избытке в воздухе и отдают ее при недостатке. Благодаря этому сохраняется устойчивость форм панелей. Кроме того, для изготовления фибропанелей был разработан специальный защитный слой, который не выгорает и не выцветает – ведущие компании производители устанавливают гарантию на этот материал в среднем не менее 60-ти лет. А служат они гораздо дольше.
  4. Небезызвестный сайдинг, от которого пошли все виды вентилируемых фасадов. Несмотря на то, что он был первым, удачным его трудно назвать – этому материалу больше подходит определение «дешево и сердито». Хотя, как знать, сайдинг бывает разный – виниловый, деревянный, алюминиевый и тот же фиброцементный. Но все они уже появились позже, а первенство отдают именно виниловому сайдингу.

    Вентилируемый фасад из винилового сайдинга фото

Как видите, выбирать есть из чего. Но самое главное, что практически все описанные выше материалы позволяют изготовить качественный, долговечный вентилируемый фасад, который не только сделает здание красивым, но и надежно защитит его от всепогодных условий.

Виды вентилируемых фасадов

Монтаж вентилируемых фасадов: этапы и нюансы работ

Монтаж навесных вентилируемых фасадов, как правило, осуществляется в три основных этапа – это установка несущего каркаса, утепление, а также облицовка каркаса отделочным материалом. Рассмотрим их подробно.

  1. Каркас. Сразу хочу заметить, что его конструкция, в зависимости от облицовочного материала, может иметь некоторые отличия, которые могут наблюдаться как в используемом профиле и его элементах крепления, так и в самой конструкции остова. Но в целом принцип его установки примерно одинаковый. Каркас вентилируемого фасада представляет собой ряд вертикально установленных несущих профилей, закрепленных к существующей стене посредством специальных кронштейнов. Профили устанавливают в единую плоскость. Чем тяжелее облицовочный материал, тем более мощный потребуется изготовить для него каркас. К примеру, установка керамогранитных вентилируемых фасадов требует устройства каркаса, имеющего кроме вертикальных несущих профилей, еще и горизонтальные, назначение которых сводится к усилению каркаса и увеличению точек крепления керамогранитной плитки. В отличие от него, вентилируемый фасад из композитных материалов в таких мощных несущих конструкциях не нуждается – его устанавливают на менее жесткий профиль, а каркас не усиливается горизонтальными перемычками. Если говорить о вентилируемом фасаде, предусматривающем использование винилового сайдинга, то здесь вообще могут использоваться для изготовления каркаса профили для гипсокартона.

    Вентилируемый фасад из керамогранита фото

  2. Утепление вентилируемого фасада. Как и во многих подобных технологиях, утепляющим материалом для такой облицовки дома служит минеральная вата или базальтовая плита – именно ее укладывают в полость, образуемую каркасом. Единственный нюанс, который должен соблюдаться беспрекословно в процессе такого утепления, это защита минеральной ваты от воздействия влаги. Для этого утеплитель для вентилируемых фасадов помещается в специальный защитный «мешок». Здесь можно провести аналогию с утеплением крыши – в ней также утеплитель помещается между гидро- и паробарьером. Следует понимать, что по мере намокания, утеплители вроде минеральной ваты теряют свою способность к теплоизоляции, а после промерзания и подавно превращаются в ненужный хлам. В связи с такой постановкой вопроса многие производители утеплителей предлагают специальные минеральные или базальтовые плиты, уже помещенные в водонепроницаемый «мешок». Крепятся они двумя способами – их либо прибивают к существующей стене здания специальными пластиковыми дюбелями с огромными шляпками, либо просто приклеивают. Зачастую используют сразу два способа установки утеплителя.
  3. Облицовка вентилируемых фасадов. Здесь, как и в случае с каркасом, все зависит от используемого материала. В большинстве случаев для крепления панелей применяются специальные зажимы. Исключением можно назвать только сайдинг и композитные панели, которые могут крепиться саморезами непосредственно через материал. Каждый материал имеет свою специально разработанную технологию установки на каркас, и нарушать ее ни в коем случае нельзя.

    Устройство вентилируемого фасада фото

Вентилируемый фасад своими руками: суть технологии

Естественно, о какой-то сложной и дорогостоящей конструкции вентилируемого фасада в процессе его самостоятельного изготовления говорить не приходится. Практически любого человека, задающегося таким вопросом, интересует простой и дешевый способ его изготовления. Именно такой вариант, который осилит практически каждый и даже в одиночку, мы сейчас рассмотрим.

В качестве направляющих несущих балок можно выбрать древесину – подойдет доска толщиной 40мм и шириной, равной толщине утеплителя (50-100мм). Эта доска крепится руба к стенам дома с помощью обыкновенных крепежных уголков – не забывайте, что именно эти уголки дадут вам возможность выставить брус или доску в единую вертикальную плоскость. От наружных углов дома первые доски устанавливаются на расстоянии 200-300мм, а все остальные – согласно выбранному облицовочному материалу.

Монтаж вентилируемых фасадов своими руками фото

Теперь пространство между доской заполняется утеплителем, поверх брусков с помощью степлера набивается гидробарьер, который подворачивается за утеплитель сверху и снизу стены. Полосы гидробарьера соединяются между собой внахлест, который должен находиться на одном из брусков. После того как гидробарьер установлен, сверху опорных досок набиваются или накручиваются бруски, в задачи которых входит обеспечение вентиляции фасада – именно к этим брускам и крепится облицовочный материал. Подозреваю, что многие из вас выберут виниловый сайдинг (это самый недорогостоящий вариант) – в этом случае дополнительно понадобится сформировать наружные углы. Для этого устанавливается брус стойка, которая крепится к двум крайним несущим доскам каркаса.

Именно так производится монтаж вентилируемых фасадов своими руками по упрощенной технологии. Дело это несложное и доступное практически каждому, кто умеет пользоваться современными инструментами. Основное правило устройства подобных фасадов – это жесткость и надежность каркаса, который в полной мере должен соответствовать выбранному вами облицовочному материалу.

Автор статьи Александр Куликов

stroisovety.org

Вентилируемые фасады: технология монтажа, нюансы

Содержание статьи:

Вентилируемые фасады – это сложные современные системы, добиться качественной работоспособности которых можно только за счет грамотного выполнения технологий монтажа.

Опытным монтажникам хорошо известно, что большинство повреждений на облицовочных материалах, которые проявляются в течение первых нескольких лет использования, возникают из-за допущенных ошибок на стадиях проведения строительно-монтажных работ.

Именно поэтому к установке сложных вентилируемых фасадных систем следует подходить со всей ответственность.

Технология проведения монтажных работ

Общая инструкция установки вентилируемых фасадов предполагает соблюдение ряда важных условий и выполнение нескольких основных этапов работ.

Подготовка к монтажным работам

Перед установкой вентилируемого фасада, собственник должен будет выполнить ряд подготовительных работ, описанных в нормах и правилах современного строительства.

В первую очередь, на участке строительства должна быть обозначена специальная зона, нахождение в которой посторонних людей может являться опасным, обычно такая зона составляет не менее 3-х метров от всех стен сооружения.

После этого, по периметру сооружения осуществляется установка специальных фасадных подъемников, а также возводятся необходимые инвентарные сооружения – участки для хранения материалов, мастерские для подготовки фасадных конструкций к монтажным работам.

Весь спектр монтажных работ по установке вентилируемых фасадов должен проводиться в соответствии с нормами СНиП, устанавливающими правила монтажа и отделки несущих и ограждающих конструкций.

В этих нормативных документах особо подчеркивается, что проведение монтажа вентилируемого фасада не допускается в условиях сильного тумана, гололеда, грозы, при температуре ниже -20 градусов Цельсия и ветре со скоростью 15 метров в секунду и выше.

Разметка точек для монтажа кронштейнов

Разметка точек монтажа кронштейнов на стене сооружения также можно назвать своеобразными подготовительными работами, так как этот процесс не затрагивает использования элементов вентилируемых фасадов.

Разметку следует проводить в точном соответствии с инструкцией и технической документацией, сопровождающей любое устройство навесного фасада.

В первую очередь, монтажники должны определить нижнюю горизонтальную линию расположения опорных кронштейнов и двух крайних крепежей, располагающихся по краям вертикальных линий.

Крайние точки нижней горизонтальной линии должны быть определены за счет использования нивелира, все отметки должны делаться несмываемой краской, чтобы разметка не нарушилась в процессе установки.

После определения крайних точек рулеткой и уровнем, следует отметить краской все промежуточные точки, где будут расположены крепежи.

Определение вертикальных линий расположения кронштейнов осуществляется за счет спуска специальных отвесов с парапета дома перпендикулярно горизонтальной линии.

Отвесы проводят через точки горизонтальной линии и расположение вертикальной и размечают необходимые точки крепежа.

Установка кронштейнов

У опытных монтажников технология установки кронштейнов для монтажа вентилируемого фасада отработана до мельчайших деталей и проводится в максимально короткие сроки.

Весь этот процесс можно разделить на четыре основных этапа:

  1. На первом этапе монтажники производят бурение отверстий в стенах здания с помощью специальных технических средств.
  2. С помощью анкерного дюбеля, в каждое отверстие для кронштейна вводят специальную паронитовую прокладку.
  3. Шуроповертом производится установка необходимого числа кронштейнов для монтажа системы вентилируемого фасада.
  4. Установка необходимых средств защиты, обеспечивающих защиту от воздействия влаги, ветра и перепадов температуры.

Средства защиты перед установкой вентилируемого фасада включают в себя надежный теплоизоляционный слой и монтаж специальной пленки для защиты от влаги и ветра.

Сначала специалисты должны навесить на стену плиты утепления, поверх которых располагают ветрогидрозащитные мембраны и временно их закрепляют.

После этого требуется создание отверстий в стене для тарельчатых дюбелей, организуемых с помощью использования дрели или перфоратора.

Количество и места их расположения должны определятся в соответствии с расчетами и планами индивидуального проекта.

Особенности установки плит теплоизоляции вентилируемых фасадов

Вид и толщина используемых плит для организации надежного вентилируемого фасада должны определяться в ходе профессионального расчета технических характеристик для каждого проекта индивидуально.

Эту работу можно доверить профессиональным строителям или провести ее самостоятельно, пользуясь одной из инструкций.

Современные технологии монтажа предполагают расположение крепежей для установки фасада на расстоянии не менее 50 мм от края плиты.

Монтаж утеплительных плит следует начинать с самого нижнего ряда, который устанавливается на крепеж цоколя или организованный профиль.

Все последующие плиты укладывают по направлению снизу вверх.

Плиты рекомендуется вешать по горизонтали в шахматном порядке таким образом, чтобы между отдельными изделиями не оставалось сквозных щелей.

В соответствии с действующими правилами, допустимый уровень незаполненного шва не может превышать 2-х миллиметров.

В некоторых случаях, перед монтажом теплоизоляции, отдельные плиты могут требовать небольшой корректировки формы или размера, такие работы проводятся с помощью различного ручного инструмента.

Установка направляющих

После установки теплоизоляции, начинается монтаж направляющих профилей к кронштейнам. Данный процесс разделяется на 2 основных этапа:

  1. Установка направляющих профилей в организованные пазы кронштейнов.
  2. Закрепление профилей на несущие кронштейны с помощью специальных заклепок. В опорных кронштейнах профиль должен монтироваться свободно за счет чего достигается его свободное передвижение по вертикальной линии.

Зазор между отдельными направляющими необходим для компенсации температурных деформаций, величина зазора должна быть не менее 8 и не более 10 мм.

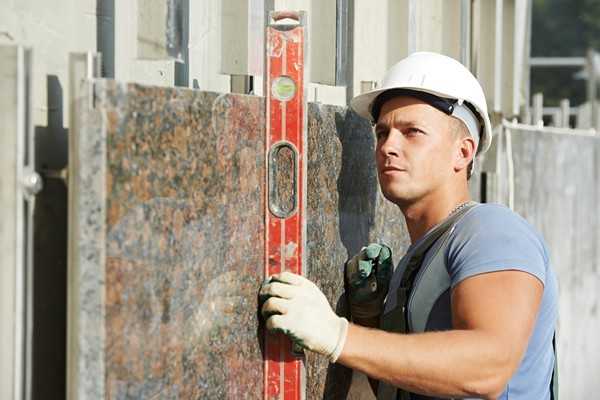

Монтаж облицовки системы вентилируемого фасада

В зависимости от материала, из которого выполнены конструкции вентилируемого фасада, определяется набор действий по монтажу облицовки.

В качестве примера будет рассмотрен вариант установки фасада из керамогранита.

При установке керамогранитной плитки, строители должны соблюдать следующую последовательность действий:

  1. Проведение разметки отверстий для крепежа кляммеров, количество которых определяется планом проекта.
  2. Создание необходимых отверстий в установленных направляющих с помощью дрели. Следует учитывать, что отверстие должно превышать диаметр используемых заклепок на 0,2 миллиметра.
  3. Монтаж кляммеров и крепеж их к каркасу системы с помощью заклепок. В это же время проводится установка керамогранитной плитки.

Проверка качества монтажа вентилируемого фасада

Монтажные работы и все крепежи вентилируемого фасада проводятся в четком соответствии с проектной документацией и действующими нормативными актами по строительству.

Установка должна сопровождаться контролем качества монтажа, в ходе которого проводится проверка на соответствие действий монтажников проектной документации.

fasadoved.ru

РубрикаРазное

Добавить комментарий
