Технология вентилируемые фасады – что это такое, виды, монтаж.

Содержание

технология и устройство, преимущества и недостатки, сборка и монтаж

Декоративная отделка внешних стен — это один из методов создания индивидуального стиля. Но у отделки, кроме эстетической части также присутствует и функциональное предназначение. При выборе вентилируемого фасада среди всех вариантов облицовки экстерьера можно решить обе задачи комплексно. Создать привлекательный образ вашего дома и защитить от влияния внешней среды и всех факторов, оказывающих воздействие на материал основной стены дома.

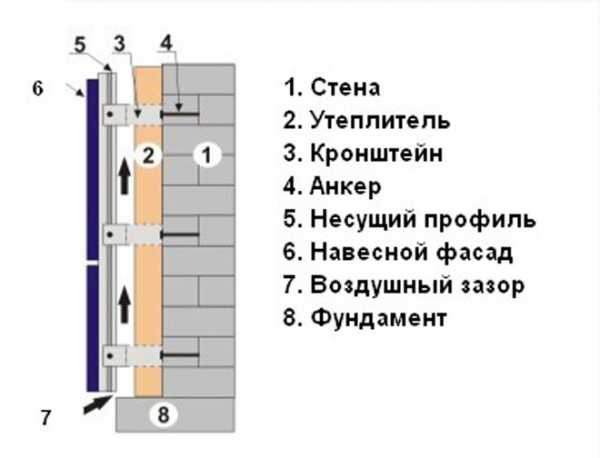

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

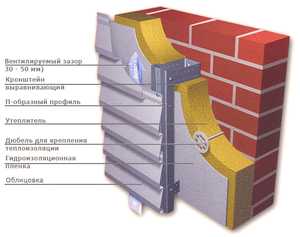

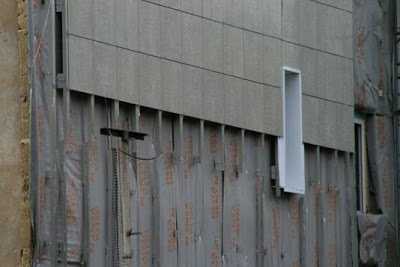

Такой технический сэндвич может состоять из следующих частей:

  • Декоративный облицовочный материал.
  • Несущая система, каркас с крепёжными элементами.
  • Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
  • Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

  • Простота и удобство сборки.
  • Широкий ассортимент различных декоративных отделок.
  • Малый вес конструкции, которая не оказывает влияния на несущую стену.
  • Возможность проведения монтажа в любое время года и в различных климатических условиях.
  • Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
  • Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

  • Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
  • Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
  • Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
  • Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
  • При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

  • Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
  • Составление графика работ.
  • Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
  • Создание сметной документации для расчёта окончательной стоимости.
  • Передача окончательного проекта заказчику.

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

  • Подготовка поверхности стены.
  • Изготовление и монтаж несущего металлического каркаса для облицовки.
  • Установка теплоизоляции с защитными слоями.
  • Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

На этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для

скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

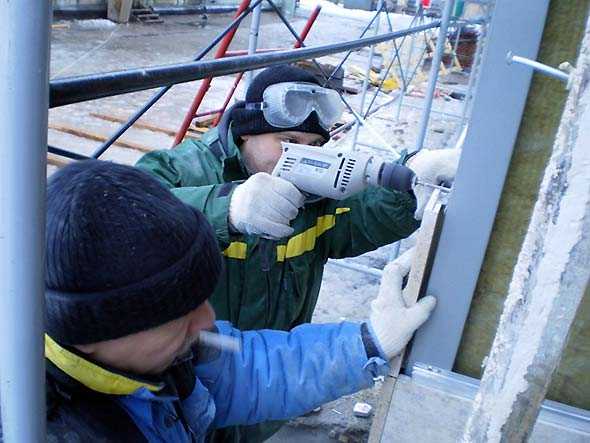

Изготовление и установка несущего каркаса

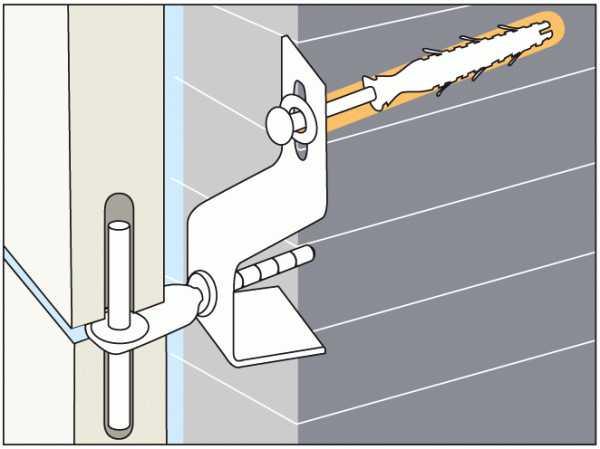

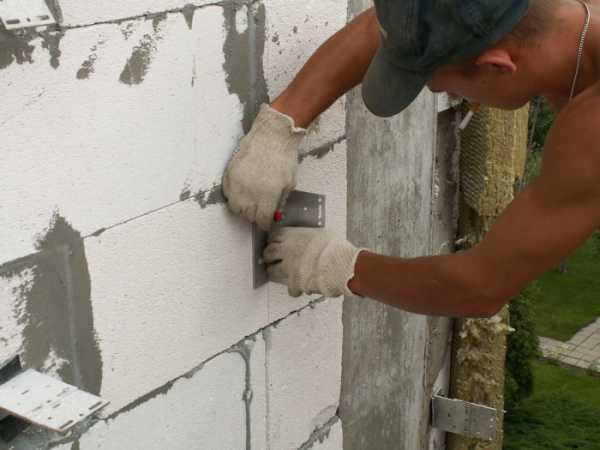

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.

planken.guru

Технология монтажа вентилируемых фасадов: устройство и виды ?

Что мы знаем о сути технологии монтажа вентилируемого фасада? Что это сборная конструкция с облицовочным экраном и воздушной прослойкой. Что методика пришла к нам из Германии, и призвана она для целей энергосбережения зданий.

А еще, все мы слышали, что вентфасады горят, но что в них горит, не знаем. А как быть уверенным, что вся конструкция не обрушится или с высоты шестнадцатого, например, этажа не выпадет плитка керамогранита?

Рынок навесных фасадов в нашей стране еще очень молод. Все новое вызывает страх от незнания. Глобально в мире пожары или обрушения вентилируемых фасадов – нонсенс. А уж педантичности немцев, нам точно стоит поучиться. Что говорить, если в России гласит лозунг: «инструкции для слабаков».

Можно смело утверждать, что все проблемы, связанные с вентилируемыми навесными фасадами, от нарушения технологии монтажа.

Давайте рассмотрим этапы, правила и требования к монтажу вентфасадов подробно с примерами и типичными ошибками. И будем дополнять этот список постоянно силами нашего сообщества. Делая свой вклад в будущее самой технологии вентилируемого фасада.

Содержание статьи

Подготовка технической документации

Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности

В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТом не регламентированы.

Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором.

Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов:

  • Заключение на присвоение класса пожарной опасности;
  • Заключение о коррозионной устойчивости с указанием срока службы в различных средах;
  • Заключение о сейсмической устойчивости;
  • Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это:

  • Статический расчет нагрузок системы;
  • Теплотехнический расчет;
  • Проект вентилируемого фасада;
  • Технологическую карту на нвф;
  • Проект производства работ (ППР) на вентилируемый фасад;
  • Смета на фасад.

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

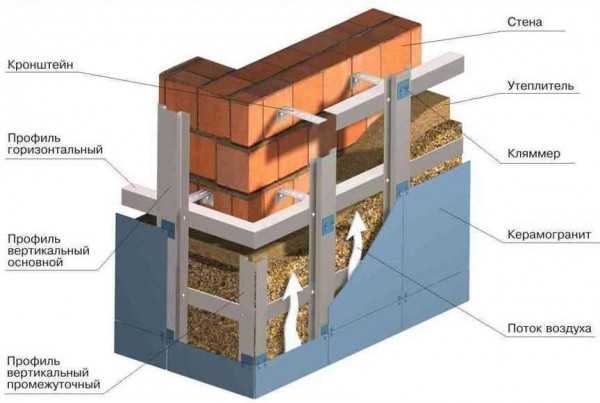

Керамогранит Композит
Применяется Т- образный профиль Применяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 мм Шаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммером Крепится с помощью икли и салазки

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением  50 мм Фасад с утеплением 200 мм Фасад с выносом системы на 500 мм Фасад без утепления
Применяются кронштейны длиной 90 — 100 мм Применяются более дорогостоящие кронштейны длиной 240 мм Применяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена система Применяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше — больше, не расслабляемся, господа 🙂 . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Пример № 3.

Обычная система с креплением к стене Межэтажная система крепления
Обычный вид стандартного профиля Мощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн — уголок Мощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Пример № 4.

Оцинкованная система Алюминиевая система Нержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилей Система всегда вертикальная. Шаг системы может быть совершенно разный Система почти всегда вертикальная, шаг системы может быть разный

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

  1. Монтаж кассетных фасадов.
  2. Монтаж керамогранита на кляммерах.
  3. Монтаж листов фиброцемента на заклепку.
  4. Монтаж клинкерного кирпича на планку.
  5. Монтаж терракотовых панелей.
  6. Монтаж натурального камня скрытым способом.

Универсальные советы

Мы не будем разбирать основные элементы конструкции и их назначение. Все это тема другой статьи. Можете прочитать здесь или здесь. Рассмотрим общие правила и этапы монтажа вент фасада.

Главное, будут примеры, разбор ошибок, требования надзорных органов и пошаговая инструкция, чтобы вы могли смонтировать вентилируемый фасад своими руками.

Перед монтажом НВФ

По требованиям СНиП 12-03-2001 площадка должна быть ограждена и установлены предупреждающие знаки.

Согласно заранее разработанному подрядной организацией ППР на вентилируемый фасад, устанавливаются леса или фасадные подъемники в соответствии с инструкцией производителя. Леса закрываются защитной полимерной сеткой.

Леса могут устанавливаться не только стандартным способом – на нулевой отметке, но и на межэтажном перекрытии или на опорном устройстве, монтируемом в проеме здания.

На площадке определяется место размещения освещения, склада, мастерской, открытая площадка для наземных работ. Устанавливаются стрелки для движения автотранспорта.

Одной из распространенных ошибок на этом этапе можно

bazafasada.ru

как правильно монтировать навесной вентилируемый фасад?

Современные технологии предлагают довольно широкий выбор для быстрой и надежной облицовки фасадов домов. Одним из таких вариантов является вентфасад, технология монтажа, которого достаточно проста, но в то же время надежна. Навесные системы защищают основное строение и имеют дополнительные положительные характеристики.

Что такое вентфасад?

Сначала нужно разобраться, что же такое вентилируемые фасады, и как они обустроены. Эта система состоит из множества слоев, которые монтируются в строгой последовательности. И обязательно есть каркас, на котором все держится.

Для каркаса лучше использовать оцинкованную или нержавеющую сталь, или алюминий. Иногда их заменяют на деревянные рейки, но такой материал вряд ли можно считать достаточно долговечным.

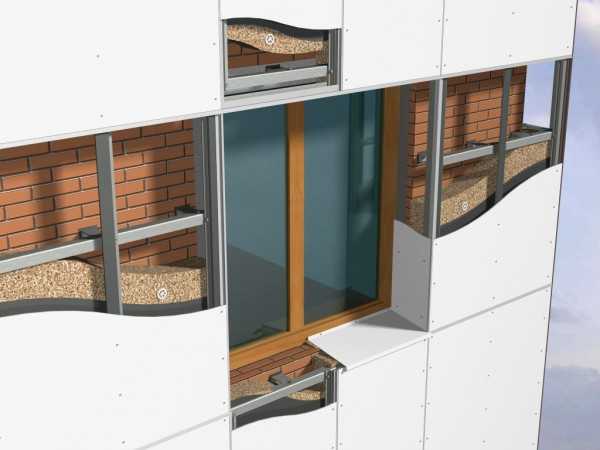

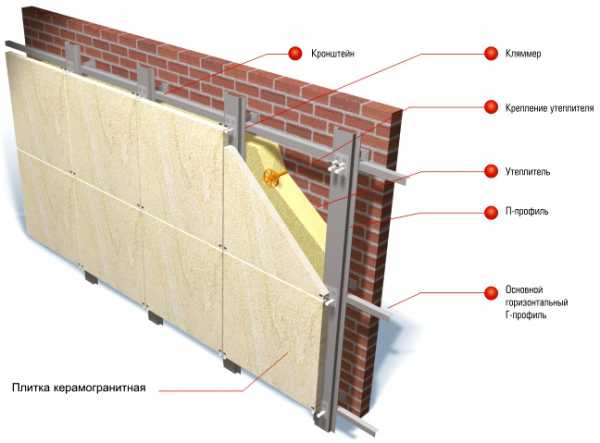

Рассмотрим, какие же слои составляют вентилируемый фасад:

  1. Пароизоляционная пленка. Покрывает полностью стену первой. Она защищает утеплитель от паров влаги из внутренних помещений. Пары конденсируются на поверхности пленки и удаляются через дренаж. Таким образом, имеет отличный микроклимат внутри дома и хорошо защищенный утеплитель.
  2. Теплоизоляционный материал. Утепление осуществляют любым материалом. Это может быть пенопласт, пенополистирол или минеральная вата. Он позволяет сохранять тепло внутри дома.
  3. Ветрозащитная и гидроизоляционная пленка. В большинстве случаев это один и тот же материал. Его укладывают обязательно, чтобы защитить утеплитель от внешней атмосферной влаги.
  4. Заключающим слоем будет декоративная отделка, но для того чтобы система была действительно вентилируемой между утеплителем и облицовкой нужно оставить небольшой зазор в 2-3 см. Благодаря этому будет обеспечиваться естественная система кондиционирования.

Если точно следовать такому плану обустройства вентилируемого фасада, то можно быть уверенным в том, что в доме всегда будет находиться комфортно. А внешние стены останутся надежно защищены от негативного влияния.

Преимущества конструкции

Поскольку такая технология становится очень популярной, то нужно ознакомиться с основными положительными аспектами, что не поддаваться на всеобщую любовь. Выбор должен основываться только на достоинствах способа.

  • Теплоизоляция. Для обустройства вентилируемых фасадов используется утепляющий материал, который позволяет более длительное время сохранять тепло в доме, а значит экономить на отоплении. Его укладывают в один или два слоя. Все зависит от региона, где находиться дом и от материалов, из которых возведен основной каркас.
  • Звукоизоляция. Вентилируемый фасад состоит из многих слоев. Их монтируют в строгой очередности, чтобы конструкция долго и надежно выполняла свои функции. Благодаря этому жильцы дома будут надежно защищены от внешних шумов.
  • Барьер. Внешний декоративный слой, а также внутренние материалы, которые составляют всю систему вентилируемого фасада, надежно защищают стены и фундамент от внешнего разрушительного действия. То есть от влаги, ветра, температурных скачков в любое время года. Таким образом, можно продлить срок службы каркаса дома.
  • Длительность эксплуатации. Если монтаж выполнен в соответствии со всеми правилами, то навесные вентилируемые фасады способны прослужить не меньше 25 лет.
  • Пожарная безопасность. Все детали и элементы конструкции выполняются из материалов, которые либо плохо горят, либо вообще, не поддерживают горение. Потому считается максимально безопасным в этом плане.
  • Небольшой вес облицовочных материалов, используемых для декорирования.
  • Эстетика. Процесс установки каркаса довольно быстрый. В качестве декоративной отделки можно выбирать абсолютно любой материал. Это позволяет за короткий период времени не только обновить и создать оригинальный облик любимого дома, но и надежно защитить его от внешней агрессивной среды.

Ко всему можно еще добавить возможность исправить неровность стен, которая могла появиться как в процессе возведения, так и при эксплуатации. Вот почему вентилируемые фасады стали настолько популярными и не собираются сдавать свои позиции.

Есть, конечно и те, кто хотел бы узнать о недостатках вентилируемых фасадов. Главным недостатком является цена. Все-таки самостоятельно справиться с большим объемом работы не так-то просто. Хорошо если есть опыт работы в такой сфере.

Но вот если никогда не занимался обустройством фасадов, то тут лучше не экспериментировать. А это значит, что нужно дополнительно потратиться на оплату труда строительной бригады. И еще чтобы надежно закрепить все элементы и каркаса, декоративной отделки нужно много крепежных материалов.

Правила монтажа

Чтобы быть уверенным в том, что навесная конструкция прослужит действительно долгое время необходимо четко выполнять все правила установки. Более 80% проблем появляются в первые 5 лет эксплуатации.

В основном они связаны с тем, что в процессе монтажа были какие-то нарушения. Важно знать, когда, вообще не стоит заниматься монтажом вентилируемых фасадов. Лучше воздержаться от процесса установки, если на улице:

  • Гроза.
  • Ветер, скорость которого находится за пределами 15м/с.
  • Гололед.
  • Сильный туман, который мешает обзору места работы.
  • Температура воздуха ниже -20 градусов Цельсия.

Подготовка

На этом этапе нужно сделать все чтобы процесс монтажа прошел как можно быстрее и без непредвиденных ситуаций. Для этого:

  1. Осматривают несущую конструкцию на предмет прочности.
  2. Выделяют место для хранения всех материалов.
  3. Отмечают опасную зону для людей.
  4. Подсчитывают нужно количество всех материалов (детали каркаса, утеплитель, гидроизоляция, облицовка).
  5. Закупают все материалы.
  6. Подготавливают основания. Стены предварительно очищают от отделочных материалов, если таковы были, удаляют все старые крепежи, следы грязи и жизнедеятельности биологических организмов, заделывают отверстия.

Только после этого можно приступать к устройству вентилируемых фасадов.

Основные этапы монтажа

Ознакомившись, со всеми этапами может показаться что все очень сложно, но это совсем не так. Если строго следовать инструкции.

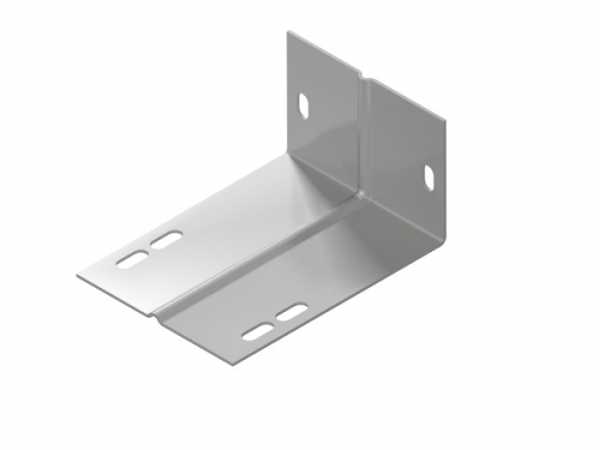

  • Разметка под кронштейны. Перед тем как монтировать каркас нужно обязательно сделать разметку для направляющих и основных кронштейнов. Для этого используют строительный уровень (лазерный или водяной), отвес (вертикальные линии) и нивелир (горизонтальное направление). Для закрепления крайних кронштейнов выбирают участок, который находиться на расстоянии 10–15 см от края стены. Этот же нюанс учитывается для обозначения точек возле оконных и дверных проемов.

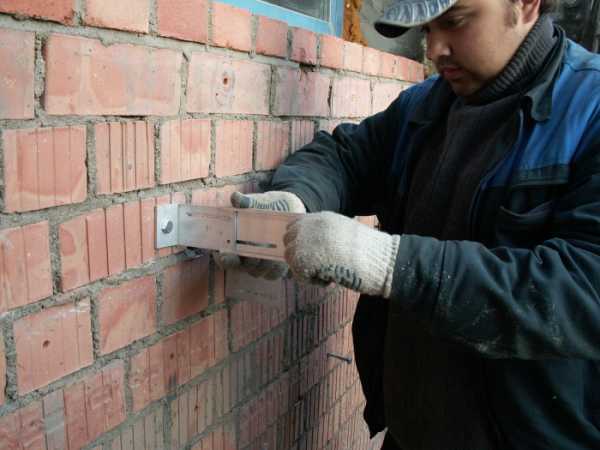

  • Установка кронштейнов. Отверстия под дюбеля проделываются перфоратором. Размер сверла полностью совпадает с размеров саморезов. А вот глубина сверления должна быть не больше дюбеля. Нельзя закреплять кронштейны в швы между материалами, из которых построен дом.
  • Обустройство пароизоляции. Пленка укладывается на всю стену на хлест в 10 см. Места стыков проклеивают скотчем. В местах, где есть кронштейны пленку нужно разрезать.
  • Утепление. Дальше укладывается материал для теплоизоляции. Утеплитель должен лежать плотно, но при этом не топорщиться. Промежутков между отдельными частями быть не должно. Материал частично закрепляют зонтичными дюбелями. Если для утепления использовался материал в плитах, то их начинают укладывать снизу и, продвигаясь вверх, придерживаются шахматного порядка.
  • Гидроизоляционная пленка. Поверх утеплителя нужно уложить еще один защитный слой. Отдельные участки укладываются в нахлест и проклеиваются скотчем. И дополнительно закрепляются дюбелями с широкой шляпкой, таким образом, чтобы прикрепить и утеплитель.
  • Установка профилей. Металлические профили закрепляются на кронштейнах. Благодаря этому будет обустроен вентилируемый зазор. Профили фиксируются заклепками, но так чтобы при температурном влиянии деталь могла свободно двигаться.
  • Обустройство откосов.
  • Монтаж декоративной отделки.

Еще раз стоит повториться, что если придерживаться всех этапов установки, то навесные вентилируемые фасады способны прослужить очень долго.

1pofasadu.ru

из керамогранита, инструкция, схема, видео

Содержание:

  1. Инструкция по установке вентилируемых фасадов
  2. Вентилируемый фасад: технология установки кассет из различного материала
  3. Цена вентилируемого фасада с монтажом

Монтаж вентилируемого фасада — это сложный процесс, который требует квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть некачественно.

Исходя из практического опыта, можно смело утверждать, что повреждения, появляющиеся на вентилируемых фасадах в течение 3-4 лет эксплуатации, являются результатом некомпетентности строительной бригады.



Помимо дефектов, возникающих на фасаде строения вследствие неграмотного монтажа, плохо смонтированные композитные панели могут сорваться под действием сильных ветров.

По этим причинам монтаж вентилируемых фасадов должен производиться под надзором квалифицированного специалиста, который имеет достаточный опыт обращения с навесными типами фасадов и способен поэтапно направлять действия стройбригады.

Ниже рассмотрено, как монтировать вентфасад правильно.

Инструкция по установке вентилируемых фасадов

Монтаж фасадов навесного типа осуществляется с соблюдением определенной последовательности действий. При этом понадобятся следующие принадлежности:

  • комплект вентфасада;
  • электродрель;
  • шуруповерт или отвертка;
  • строительный нож;
  • парапетный отвес;
  • лазерный уровень;
  • рулетка;
  • несмывающаяся краска (для разметки).

Перед монтажными работами потребуется произвести подготовительные процедуры, которые включают в себя следующие действия:

  1. Огородить участок, где проводятся строительные работы, таким образом, чтобы посторонние случайно не попали в эту зону. Интервал между ограждением и зданием должен составлять как минимум 4 м.
  2. Производя установку подъемников, необходимых для монтажных работ, потребуется осмотреть их на наличие поломок и неисправностей.
  3. Стройплощадка должна быть оборудована специальными помещениями под инвентарь. В них будут подготавливаться фасадные панели и собираться каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.

Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных атмосферных осадков категорически запрещается.

Разметка пунктов под монтаж кронштейнов

Прежде чем начнется размещение опорных профилей, потребуется разметить внешнюю площадь здания для грамотного монтажа кронштейнов.

При разметке пунктов нужно ориентироваться на мануал, идущий вместе с комплектом композитных фасадных панелей. По умолчанию вертикальный интервал между кронштейнами составляет 50 см.

Горизонтальный интервал более вариативен, поэтому его рассчитывают исходя из ширины фасадных кассет.

Для начала необходимо сделать отметки по краям площади стены, предназначенной для монтажа вентфасада. Вертикальная разметка осуществляется при помощи отвесов, а горизонтальная при помощи уровня.

При этом пометки нужно делать краской, которая не смоется под воздействием влаги. Остальные пункты надо отметить с помощью измерительного прибора, лазерного уровня и парапетных отвесов, соблюдая одинаковый интервал. После этого можно приступать к монтажу кронштейнов.

Установка опорных кронштейнов

Монтаж должен осуществляться поэтапно:

  • при помощи строительной дрели необходимо просверлить отверстия в размеченных пунктах стены;
  • прежде чем начнется установка кронштейнов, нужно разместить прокладки из паронита при помощи дюбелей;
  • установка опорных кронштейнов вентфасада осуществляется посредством анкерных дюбелей, которые закрепляются специальной отверткой.

Установка тепловой изоляции и ветровой защиты

Обустройство тепловой изоляции и ветровой защиты осуществляется следующим образом:

  • в теплоизоляции проделываются вертикальные прорези под выдвижки кронштейнов, после чего она плотно размещается на них;
  • поверх тепловой изоляции таким же образом размещается ткань ветровой защиты, которую необходимо временно укрепить;
  • поверх ветровой защиты просверливаются проемы под дюбели-грибки, которые прибиваются в 5 местах плиты утеплителя.

Схема теплотехнического расчета, указанная в мануале теплоизоляционного комплекта, поможет определить необходимую толщину утеплителя. Дюбели-грибки должны прибиваться не ближе 5 см расстояния к краям теплоизолятора.

Размещение тепловой изоляции осуществляется с нижней части фасада, таким образом производится дальнейшее утепление в сторону верхней части здания.

Плиты утеплителя размещаются в шахматном порядке так, чтобы между ними не образовывались зазоры большого размера. Максимальное расстояние между плитами не должно превышать 2 мм.

Необходимо надежно укреплять утеплитель во время монтажных работ, так как его запросто может сорвать ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, пенопласт).

Важно знать: края дополнительных плит потребуется срезать специальным ножом. Не рекомендуется отламывать их вручную из-за особенностей структуры утеплителя.

Если теплоизоляция накладывается 2-мя слоями, необходимо прикрепить 1-ый слой 3-мя дюбелями-грибками. 2-ой слой прикрепляется по тому же принципу, что и однослойное утепление. При этом потребуется немного сместить теплоизолятор таким образом, чтобы он покрывал горизонтальные и вертикальные швы внутренней плиты.

Установка опорных профилей

В пазы выдвижных кронштейнов необходимо вдеть опорные профили и зафиксировать их при помощи специальных заклепок. При закреплении к выдвижке кронштейна необходимо размещать опорный профиль более свободно, что позволит компенсировать температурную деформацию при движении по вертикали. Рекомендуемая величина зазора в зонах стыка составляет 8-10 мм.

Устанавливая вентилируемые фасады, обязательно следует позаботиться о пожаробезопасности внутренней части. Для этого размещаются противопожарные отсеки.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

  1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
  2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Вентилируемый навесной фасад — технология монтажа, видео:

При помощи заклепок к обрешеточной конструкции прикрепляются кляммеры. Вместе с тем осуществляется установка фасадных кассет из керамического гранита. Они крепятся саморезными винтами, идущими в комплекте с вентфасадом.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Цена вентилируемого фасада с монтажом

Стоимость вентилируемого фасада вместе с установкой зависит как от размера площади под обустройство, так и от материала композитных панелей.

Средняя цена на монтаж вентфасада из алюминия составляет 1500 р/м2. Это значение повышается, если панели фасада изготовлены из керамогранита или древесно-полимерного материала, так как их цена значительно дороже металлических вентфасадов.

stofasadov.ru

Описание технологии монтажа вентилируемых фасадов от подготовки до финиша

Вентилируемые фасады в качестве внешней отделки строений — это обустройство специальной навесной конструкции. Ее закрепление производится различными способами, что позволяет производить монтаж отдельных элементов практически на любой поверхности. Вентилируемый фасад имеет ряд преимуществ, поэтому и пользуется большой популярностью как в промышленном строительстве, так и в частном секторе.

Особенности конструкции

  • Универсальность применения. Сложная геометрия основы, ее материал не являются препятствиями для устройства вентилируемого фасада. Это особенно удобно, когда по определенным причинам нет возможности произвести внешнюю облицовку традиционными способами, или если это связано с определенными трудностями.
  • Отсутствие необходимости в выравнивании основы. Это одно из основных отличий вентфасадов от привычной обрешетки. Экономия времени и сил – ощутимая.
  • Разнообразие выбора вида облицовки.
  • Наличие зазора между поверхностью и отделкой исключает появление и развитие гнилостных процессов, так как надежная естественная вентиляция препятствует образованию конденсата.

  • Как следствие – увеличение сроков эксплуатации всех использованных материалов, в том числе, и стен.
  • Возможность дополнительного утепления сооружения любым соответствующим материалом. При правильном его выборе «точка росы» сместится и будет расположена за пределами здания. Кроме того, воздушная прослойка сама по себе снижает теплопотери сооружения.
  • Благодаря технологии монтажа повышается скорость производства работ.
  • Резко уменьшается стоимость строительства за счет существенной экономии отделочных материалов.
  • Высокая ремонтопригодность, возможность в кратчайшие сроки устранить возникший «местный» дефект.
  • Работу по монтажу можно проводить независимо от сезона и погодных условий.

Этапы монтажа

Подготовительные мероприятия

После демонтажа старой облицовки и полной очистки основы проводится осмотр всей поверхности, подлежащей отделке. Обнаруженные дефекты (трещины, раковины, наличие грибка) подлежат устранению.

После этого необходимо удостовериться, что стена способна выдержать предполагаемую нагрузку (суммарный вес каркаса и всех материалов). Для проверки нужно закрепить на основе 2 – 3 дюбеля (в разных местах) и убедиться, что крепеж «сидит» надежно. На основании осмотра выбираются материалы для отделки (в том числе, вид утеплителя).

Желательно провести пропитку основы средствами от гнили (антисептиками). Если строение из древесины – дополнительно и антипиренами (от возгорания) — подробно об этом можно прочесть тут.

Разметка поверхности

Особенность зависит от местных условий и возможностей хозяина. Лучше пользоваться лазерным уровнем, это обеспечит точную «пристрелку». Если используется шнур, то он должен быть капроновым, чтобы при его натяжении не образовывались провисы. Для таких целей хорошо подходит и толстая рыболовная леса.

Разметка начинается снизу строения. Интервал между рейками выбирается в соответствии с габаритами облицовочных изделий (доски, панели) и утеплителя.

Установка кронштейнов и защитных слоев

Глубина гнезда под дюбель должна быть немного больше его длины, так как в процессе установки он соберет со стенок всю пыль, и она утрамбуется на дне. Это может затруднить его полную «посадку».

Крепление держателей производится в таком порядке: на дюбель – шайба, под головку крепежа – прокладка (компенсирующая температурную деформацию).

При необходимости производится гидроизоляция основы. Потом – материал утеплителя, который укладывается снизу вверх. Его фиксация производится не только методом приклеивания, но и дополнительным закреплением строительными дюбелями (тарельчатого типа). Сверху укладывается ветрогидрозащитная пленка (мембрана), которая крепится такими же дюбелями.

Монтаж направляющих

Они представляют собой рейки, которые и образуют несущий каркас. Как их правильно устанавливать и фиксировать, изложено в Инструкции по монтажу. Единой рекомендации нет, так как все элементы могут быть исполнены по-разному (зависит от Производителя).

Единственное условие – все наружные поверхности реек должны быть в одной плоскости, иначе ровности отделки добиться не получится, так как облицовочные плиты (панели) лягут с перекосом.

Крепление «финишного» материала

Может быть или открытым (при помощи кляммеров), или скрытым (невидимым). В качестве облицовки применяются различные изделия – панели керамогранитные (500 – 2000 руб/ед.), композитные (1 200 – 1 400 руб/ед.), металлокассеты (450 руб/ед.) и ряд других (например, плиты из фиброцемента, стеклопанели). У каждого вида отделки – свои особенности установки. Не все рекламируемые облицовочные материалы подходят для частного дома, и это нужно учитывать.

Запрещается:

  • Располагать кронштейны в деформационных швах, между кирпичами, плитами.
  • Использовать направляющие длиной более чем в 1 этаж строения.
  • При сверлении отверстий в мягких материалах (например, пенобетон) пользоваться функцией «ударника» эл/дрели или перфоратора.
  • Монтировать рулонные (пленочные) материалы «встык». Они укладываются с перекрытием между смежными полосами (порядка 10 см). При этом швы дополнительно герметизируются (клейкой монтажной лентой), чтобы исключить проникновение под покрытие жидкости.

Практические советы:

  • Отсутствие соответствующих Стандартов на установку вентфасадов чревато тем, что нередко выполнить подобную работу берутся люди с недостаточной профессиональной подготовкой. Дело в том, что для такого монтажа не требуются сертификаты, допуски (в СРО). Именно этим и пользуются некоторые мелкие «фирмочки», ангажирующие себя как организации, гарантирующие высокое качество. Если принято решение заключить Договор, то желательно проверить качество той работы, которую данная фирма уже выполнила. Посмотреть самому, поговорить с Собственником, поинтересоваться его мнением. Впоследствии это исключит многие неприятности.
  • В свете вышесказанного, при найме работников следует самому разобраться во всех тонкостях процесса монтажа. Это даст возможность проконтролировать качество работы на любом ее этапе и подумать о целесообразности дальнейшего сотрудничества в случае выявления «халтуры». А с Исполнителя – взыскать, в том числе, и через суд.
  • Несмотря на привлекательность обустройства вентфасада, необходимо учесть тип и состояние фундамента. Способен ли он выдержать вес такой конструкции?

masterim.guru

Технология вентилируемого фасада: особенности системы

Содержание статьи:

Вентилируемый фасад считается сложной системой облицовки, отличающейся большим количеством преимуществ по сравнению с более привычными отделочными материалами.

Технология монтажа такой отделки не отличается высокой сложностью, тем не менее, при установке следует избегать любых, даже незначительных ошибок, так как они могут привести к возникновению многих неприятностей в будущем и в целом снижают функциональность облицовки.

Если вентилируемый фасад будет установлен неправильно, существует вероятность того, что он не сможет обеспечить отвод влаги через пар с внешних конструкций здания, другими словами, облицовка не будет выполнять своих основных функций, что сократит срок службы как самих отделочных панелей, так и конструкций здания в целом.

Основные преимущества вентилируемых фасадов

Вентфасад отличается большим количеством положительных качеств, среди которых наибольшее значение имеют:

  1. устройство вентилируемых фасадов и принципы их монтажа позволяют использовать такие облицовочные материалы для отделки зданий различного назначения, с разными конструктивными особенностями;
  2. вентфасады можно использовать для отделки новых домов и при реконструкции и ремонте старых сооружений;
  3. наличие воздушного зазора между поверхностью стен здания и алюминиевыми подсистемами позволяет увеличить общий срок эксплуатации утеплителя и стен;
  4. на рынке представлен широчайший ассортимент материалов внешнего облицовочного слоя конструкции вентилируемого фасада, благодаря чему собственник сможет придать своему жилищу привлекательный, эстетичный внешний вид и реализовать любые дизайнерские желания;
  5. внешний слой облицовки выполняет не только эстетическую, но и защитную функцию, он защищает поверхность несущих конструкций здания от негативного воздействия внешней среды;
  6. многослойное устройство конструкции фасада обеспечивает для здания качественную тепло- и звукоизоляцию;
  7. все материалы и элементы алюминиевой подсистемы фасада отличаются высочайшей пожарной безопасность.

Вентилируемые фасады отличаются не только положительными конструктивными качествами и техническими характеристиками, но также значительными преимуществами монтажа, которые также являются значительным аргументом в пользу выбора таких отделочных материалов.

Установка облицовочных навесных конструкций характеризуется:

  • отсутствием мокрых процессов, благодаря чему монтажные работы могут проводиться в любое время года, в том числе, в зимний период, а потому строительство и отделка здания может проходить в течение круглого года;
  • не требуется специальная подготовка поверхностей здания перед монтажными работами, не считая случаев, когда требуется установить вентилируемый фасад на старые дома, для которых характерно аварийное состояние внешних стен;
  • устройство вентилируемого фасада предполагает использование заменяемых элементов, которые можно легко демонтировать и заменить на новые, при возникновении такой необходимости.

Устройство вентилируемых фасадов

Система вентилируемого фасада.

Перед покупкой материалов и элементов для реализации вентилируемой облицовки фасада, обязательно требуется составление специального проекта и выполнение ряда расчетов, направленных на определение необходимой мощности креплений и требований к материалам для организации функциональной системы.

К примеру, при значительном искривлении внешних стен, требуется создать максимально мощную систему креплений и закупить отделочных материалов в большем количестве, чтобы покрыть возможный перерасход.

Конструктивно устройство облицовки можно разделить на две основные части:

  1. Экран. Экраном обычно называют наружную облицовку, которая выполняет защитные функции системы и обеспечивает привлекательный внешний вид сооружения. В качестве облицовочного слоя в вентилируемых фасадах могут быть использованы различные материалы – профильные листы, сайдинг, ламинат, фиброцемент и т.д.
  2. Каркас или алюминиевая подсистема креплений и уплотнителей, на которые устанавливаются облицовочные материалы. От качества и устройства каркаса зависит стойкость и надежность всего фасада. Кроме того, именно правильно организованная алюминиевая подсистема обеспечивает наличие зазора с воздухом между поверхностями стен и внешней облицовкой.

Для установки вентилируемых фасадов, крепления каркаса и внешнего облицовочного слоя, могут быть использованы различные крепежные изделия, которые можно разделить на отдельные группы:

  • стеновые крепления или кронштейны, с помощью которых можно осуществить установку каркаса для фасада с размещением на расстоянии до 300 мм от поверхности несущих конструкций;
  • вертикальные, горизонтальные и декоративные профили, представляющие собой металлические изделия, покрытые порошковой краской, с их помощью создается обрешетка для крепления облицовочных панелей;
  • кляммеры, с помощью которые облицовочные панели закрепляются на обрешетке.

Различные крепежные элементы для организации каркаса вентилируемого фасада и установки на него облицовки могут выполняться из различных материалов, среди них наиболее распространенными являются изделия из стали, алюминия и нержавеющей стали.

Выбор материалов облицовочного слоя для организации надежной и качественной защиты здания

Популярность вентилируемых фасадов на рынке растет с каждым годом, сегодня такие конструкции используются для отделки административных, жилых, офисных, торговых зданий, промышленных предприятий и других объектов.

На рынке представлено большое количество облицовочных панелей разного устройства для таких систем, изготовленных из различных материалов и обладающих уникальным набором свойств, о которых следует знать перед совершением покупки.

В таблице ниже представлены наиболее востребованные покупателями типы внешней облицовки вентилируемых фасадов.

Тип Описание
Профнастил. Данный материал отличается хорошими техническими характеристиками – малый вес, продолжительный срок службы, практичность и т.д. В то же время, такие изделия нельзя использовать для отделки общественных зданий, они лучше подходят для складских объектов, гаражей и промышленных предприятий. Для профнастила характерна волнообразная форма и на рынке представлено множество различных цветовых решений, благодаря чему нежилым помещениям можно придать достаточно привлекательный и ухоженный внешний вид. Его основным преимуществом является низкая стоимость по сравнению с другими материалами.
Линеарные панели. Такая облицовка представляет собой панели из металла, покрытые специальными защитными составами. Панели лучше всего подходят для отделки небольших домов и строений, но часто используются в качестве основной облицовки для крупных объектов. Одной из отличительных особенностей линеарных панелей является их размер, такие изделия обладают длиной, превышающей ширину. Благодаря специальным защитным покрытиям, панели приобретают хорошие характеристики стойкости к различным негативным окружающим эффектам, не страдают от коррозии. Среди преимуществ стоит также выделить простоту и быструю скорость монтажа и невысокую цену.
Композитные панели. Композитные материалы отлично подходят для использования на зданиях с нестандартными архитектурными элементами, так как они отличаются гибкостью и допускают изменение формы и размера за счет использования простого ручного инструмента. Такие панели могут использоваться для внешней и внутренней отделки любых зданий и сооружений в различных внешних условиях.
Фасадные кассеты. Данная облицовка представлена на рынке в широчайшем ассортименте цветов, фактур и форм (имеются скошенные, угловые и другие панели). Их часто применяют для многоэтажных домов, а также вместе с другими вариантами облицовки фасада. Для установки фасадных кассет может быть использована технология скрытого и явного монтажа, которые также можно комбинировать.
Керамогранит. Данный материал отличается твердой структурой и представлен на рынке в широком ассортименте. Керамогранит часто используют для имитации натурального камня. Материал отличается великолепными техническими характеристиками, долговечностью и отличными эстетическими качествами. При большом количестве преимуществ, керамогранит является достаточно требовательным к монтажу на подсистемы материалом, в процессе установки отдельные плиты могут царапаться и на них появляются сколы, а потому работать с ним нужно осторожно. В настоящее время популярность данного облицовочного материала растет, причем, не только благодаря его долговечности и красоте, но еще и из-за его экологической чистоты.
Виниловый сайдинг. Данный материал лучше всего подходит в тех случаях, когда объект располагается в неблагоприятных местах, где существует вероятность частых механических воздействий. Устройство фасада с сайдингом отличается прекрасными характеристиками и может выдерживать даже значительные удары, после которых возвращает свой первоначальный вид.
Стальной сайдинг. В отличие от винилового аналога, сайдинг из стали не может выдерживать столь серьезные механические воздействия, однако, у него есть свои преимущества, которые не оставляют без внимания покупатели. Металлическая отделка может быть использована при проведение монтажных работ в любое время года, не требует для установки никаких мокрых процессов и представлена на рынке в широком цветовом ассортименте. Обычно такую облицовку используют на зданиях промышленного и общественного назначения, а также на других объектах. Стальной сайдинг устойчив к коррозийному воздействию и общий срок его эксплуатации составляет не менее 35 лет при условии правильного использования.



Вне зависимости от выбранного материала в качестве основной внешней облицовки вентилируемых фасадов, чтобы отделка прослужила достаточно долго, следует выполнить грамотный ее монтаж, в соответствии с технологией изготовителя.

fasadoved.ru

Все о навесном вентилируемом фасаде: Технология монтажа вентилируемых фасадов


     «Сложности ожидают там, где пытаешься упростить»

Г. Малкин


Навесной вентилируемый фасад – сложная инженерная система, надлежащее качество которой можно реализовать лишь при четком выполнении технологии строительно-монтажных работ. Как показывает практика, около 80% всех первоначальных повреждений на новых зданиях, возникают в течение первых пяти лет эксплуатации, и одной из причин этого являются ошибки, допущенные при монтаже вентилируемого фасада. Кроме этого ошибки монтажников могут привести к неправильному функционированию и как следствие значительному сокращению срока службы системы. Поэтому при устройстве вентфасада необходимо тщательно соблюдать технологию монтажа и осуществлять пооперационный контроль качества.

Как делать вентилируемый фасад?

Разберем поэтапно технологию монтажа конструкции навесного вентилируемого фасада. Перед монтажом необходимо выполнить проект или хотя бы рабочую раскладку облицовки и подсистемы по фасадам, рассчитать вентилируемый фасад по нагрузкам и подготовить ППР. Это позволит минимизировать расход материала и решит многие проблемы до их появления.

Также рассчитать количество материала на вентфасад (а также на витраж и мокрый фасад) можно с помощью специального калькулятора расчета фасадных систем.


Как пользоваться программой расчета фасадных систем мы разбирали в блоге.

1) Подготовительные работы

Прежде чем приступить непосредственно к монтажу вентилируемого фасада на объекте, необходимо выполнить организационно-подготовительные мероприятия в соответствии со СНиП 3.01.01-85 «Организация строительного производства». В том числе обозначить границу зоны, опасной для нахождения людей, подготовить и осмотреть фасадные подъемники, установить на строительной площадке инвентарные здания: для складирования материалов и мастерскую для подготовки конструкций к монтажу. Ширина опасной зоны должна быть не менее 3 м от стены здания. Монтаж следует выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением техники безопасности по СНиП III-4-80. Выполнение работ по установке вентилируемого фасада в условиях гололеда, тумана, исключающего видимость в пределах проведения фронта работ, грозы и ветра со скоростью 15 м/с и температурой ниже -20ºС не допускается.

2) Разметка точек установки кронштейнов

Перед началом основных монтажных работ производиться разметка точек установки несущих и опорных кронштейнов на стене здания. Разметка проводится в соответствии с технической документацией к проекту на устройство навесного фасада с воздушным зазором.

На начальном этапе определяют маячные линии разметки фасада - нижнюю горизонтальную линию точек установки кронштейнов и двух крайних по фасаду здания вертикальных линий.

Крайние точки горизонтальной линии определяют с помощью нивелира и отмечают их несмываемой краской. По двум крайним точкам, используя лазерный уровень и рулетку, определяют и отмечают краской все промежуточные точки установки кронштейнов.

С помощью отвесов, опущенных с парапета здания, по крайним точкам горизонтальной линии определяют вертикальные линии.

Используя фасадные подъемники, отмечают несмываемой краской точки установки несущих и опорных кронштейнов на крайних вертикальных линиях.

3) Монтаж кронштейнов

Монтаж несущих кронштейнов подсистемы вентфасада выполняется в следующей последовательности:

1) Выполняется бурение отверстий в стене механизированным инструментом (перфоратором).со сверлом диаметром равным диаметру анкерного крепителя и глубиной на 5 мм больше длины дюбеля. Очистить отверстие от шлама. Не допускается установка анкерных крепителей в швы кирпичной кладки и на расстоянии менее 100 мм от края кирпичной кладки (наружные углы, оконные откосы).

2) Перед монтажом под каждый кронштейн через анкерный дюбель устанавливается паронитовая прокладка.

3) С помощью анкерных дюбелей выполняется установка несущих кронштейнов вентилируемого фасада инструментом вращательного действия (шуруповертом).

4) Монтаж теплоизоляции и ветрогидрозащиты

Устройство теплоизоляционного слоя и гидроветрозащитной пленки включает:

1) Навешивание на стену через прорези для кронштейнов плит утеплителя;

2) Навешивание полотнищ ветрогидрозащитной мембраны с перехлестом полотен 100 мм и временное их закрепление;

3) Высверливание через плиты утеплителя и ветрогидрозащитную пленку отверстий в стене для тарельчатых дюбелей в полном объеме по проекту и установка дюбелей.


Толщина и вид плит определяются исходя из теплотехнического расчета, о котором можно прочитать в соответствующей статье блога.

Расстояние от дюбелей до краев плиты утеплителя должно быть не менее 50 мм.

Монтаж плит утеплителя начинают с нижнего ряда, которые устанавливают на стартовый профиль или цоколь, далее установку ведут снизу вверх.

Плиты навешивают в шахматном порядке горизонтально рядом друг с другом таким образом, чтобы между плитами не было сквозных щелей. Допустимая величина незаполненного шва - 2 мм. Доборные теплоизоляционные плиты должны быть надежно закреплены к поверхности стены. Перед монтажом доборных теплоизоляционных плит их необходимо подрезать с помощью ручного инструмента. Ломать плиты утеплителя не допускается.

При двухслойном утеплении плиты внутреннего слоя закрепляют на стене тарельчатыми дюбелями в количестве не менее 2 штук на плиту. Теплоизоляционные плиты наружного слоя устанавливаются со смещением стыков по вертикали и горизонтали. Крепление внешнего слоя осуществляется аналогично однослойному варианту утепления.

5) Монтаж направляющих

Крепление к регулирующим кронштейнам вертикальных направляющих профилей включает:

- Установку профилей в пазы регулирующих несущих и опорных кронштейнов.

- Фиксацию профилей заклепками к несущим кронштейнам. В опорных регулирующих кронштейнах профиль устанавливают свободно, что обеспечивает его свободное перемещение по вертикали для компенсации температурных деформаций. Монтируемый профиль при помощи уровня выставить в вертикальное положение и закрепить на кронштейнах. Установка заклепок производиться в штатные отверстия кронштейнов, при их наличии. Через штатные отверстия в кронштейнах просверлить отверстия для заклепок в вертикальном профиле. Край отверстия должен находиться не менее чем в 10 мм от края профиля. Установить заклепку в отверстие и произвести клепку специальным инструментом для установки вытяжных заклепок. Продольная ось заклепки должна быть перпендикулярна скрепляемым поверхностям. Перекос заклепок не допускается.


В местах стыковки по вертикали двух следующих друг за другом профилей для компенсации температурных деформаций рекомендуется выдерживать зазор в пределах от 8 до 10 мм.

При монтаже также выполняется установка противопожарных отсечек, подробнее о которых можно узнать в статье Противопожарные мероприятия в навесном вентилируемом фасаде.

6) Монтаж оконных откосов и отливов



7) Монтаж облицовки


Технология монтажа вентилируемого фасада из керамогранита

Выполнение работ по установке керамогранитной плитки производиться в следующей последовательности:

1) Разметка отверстий на направляющих под крепление кляммеров согласно чертежам рабочей документации.

2) Сверление отверстий в направляющих вентилируемого фасада с помощью механизированного инструмента - электродрели. Отверстие должно быть на 0.2 мм больше диаметра заклепки.

3) Установка кляммеров в проектное положение и крепление к каркасу через просверленное отверстие заклёпками, указанными в проекте. Одновременно устанавливается облицовочная керамогранитная плитка. Самонарезающие винты применяются только как монтажный элемент.


Технология монтажа вентилируемых фасадов из металлических кассет

Монтаж металлических кассет проходит в зависимости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок.

Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Контроль качества монтажа вентилируемых фасадов

При контроле качества монтажа проверяется соответствие проектных и фактических данных с учетом предельных отклонений. Состав контролируемых показателей и предельные отклонения приведены в таблице.


Типовую технологическую карту на монтаж вентилируемого фасада можно скачать на странице блога в контакте, а проект производства работ на выгодных условиях можно заказать, используя форму для связи на правой панели блога.

Более детально и наглядно процесс монтажа системы вентилируемого фасада представлен на видео, представленном специалистами компании «Ю-кон»:

vfasade.blogspot.com
