Кодировка стабилитронов. Маркировка SMD. Руководство для практиков

В радиолюбительском деле широкое практическое применение получили не только обычные радиокомпоненты с выводами, но и очень маленькие с непонятными надписями радиоэлементы. Их называют «SMD», т.е «радио детали поверхностного монтажа». В маркировке SMD компонентов и должен помочь разобраться этот справочный материал.

все компоненты СМД монтажа можно условно разбить на несколько групп по размеру корпуса и количеству выводов:

Корпуса СМД элементов могут быть и с выводами, и без них. Если выводы отсутствуют, то на корпусе имеются контактные площадки или очень маленькие шарики припоя (BGA). Кроме того все СМД различаются габаритами и маркировкой. Например, у емкостей может отличаться высота.

В основном корпуса SMD-компонентов монтируются с помощью специального оборудования, которое имеется далеко не у каждого радиолюбителя. Но при большом желании можно и в дома паять BGA-компоненты.

Корпуса SMD компонентов для поверхностного монтажа

Несмотря на огромное число стандартов, регламентирующих требования к ЧИП-корпусам, многие изготовители выпускают элементы в корпусах, не соответствующих международным стандартам. Бывают ситуации, когда корпус с типовыми размерами, имеет нестандартное название.

Обычно название корпуса бывает из четырех цифр, которые говорят о его длине и ширине. Но у одних фирм эти параметры задаются в дюймах, а у других — в миллиметрах. Например, название 0805 получается так: 0805 = длина х ширина = (0.08 х 0.05) дюйма , а корпус 5845 (5.8 х 4.5) мм: Корпуса с одним и тем же названием бывают разной высоты (Это обусловлено: для конденсаторов — величиной емкости и рабочим напряжением, для резисторов — рассеиваемой мощностью и т.д.), различные контактные площадки изготавливаются из различных материалов, но рассчитаны при этом на стандартное установочное место. Ниже в таблице приводим размеры в миллиметрах наиболее популярных типов корпусов.

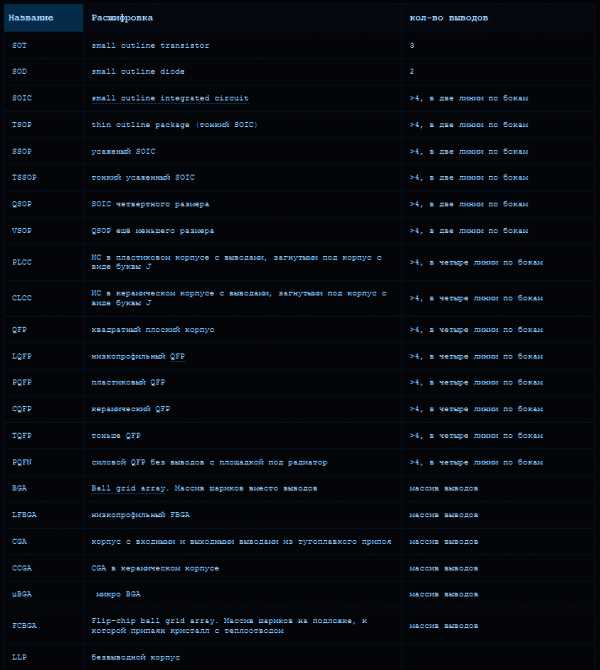

Типы SMD корпусов по зарубежным названиям:

Из всего этого обилия чип-элементов для радиолюбителя могут сгодиться: чип-резисторы, -индуктивности,-конденсаторы, -диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC исполнении. Емкости обычно напоминают простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические конденсаторы, а параллелипипеды — танталовые или керамические.

Все чип резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом. Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень,

sibay-rb.ru

характеристики, типоразмеры, марки, таблица светодиодов

Светодиодные осветительные приборы известны своей производительностью, мощностью, экономичностью и долговечностью. В последние годы популярность стали завоевывать SMD светодиоды. Благодаря лучшему теплоотводу элементы можно монтировать на любую поверхность.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт.

Размеры SMD светодиодов

Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.

Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.

Важно! Мощность светового потока зависит от цвета светодиода.

Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

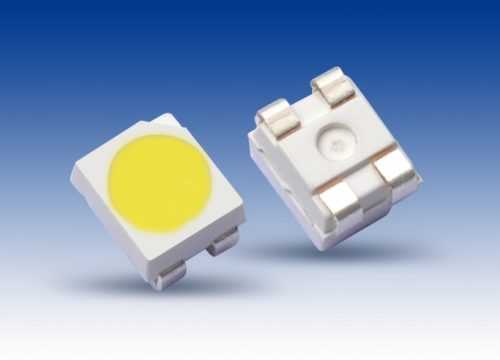

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

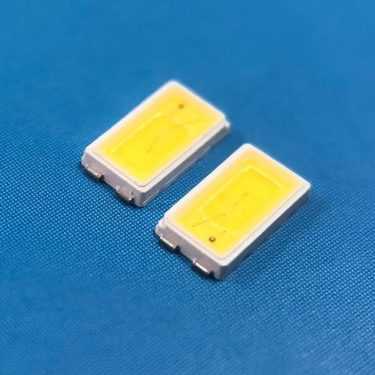

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%.

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

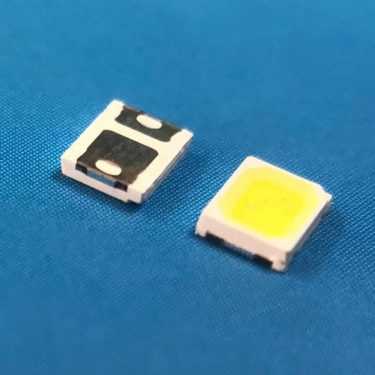

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

Чаще всего приборы такого рода встречаются в следующих изделиях:

• карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
• лампы и поворотники на автомобилях;
• бытовые осветительные изделия разных видов;
• декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
• вывески, указатели, светофоры, рекламные щиты;
• необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
• слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

• чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
• если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
• запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
• при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Заключение

SMD светодиоды отличаются очень хорошим теплоотводом, что, с одной стороны, обеспечивает их работу при довольно высоких температурах, а с другой – позволяет монтировать на любую поверхность. Видов элементов очень много, так что для любого случая – от прожектора до индикации, можно подобрать соответствующую модификацию.

Отправить комментарий
