- Что такое SMD-светодиод
- Достоинства и недостатки светодиодов SMD
- Виды и типы SMD
- Размеры SMD-светодиодов
- Маркировка SMD
Стремление к миниатюризации электронных устройств привело к созданию безвыводных радиоэлементов. Эта тенденция не обошла и светодиоды – SMD-приборы значительно потеснили обычные выводные во многих областях, а в осветительной практически выдавили их с рынка.
Что такое SMD-светодиод
SMD-светодиод относится к категории Surface Mounted Device – прибор, монтируемый на поверхность. Если у обычных выводных (true hole) элементов для установки на плату требуется просверлить отверстие и припаять ножки с обратной стороны, то радиодетали SMD припаиваются прямо к дорожкам, расположенным на верхней плоскости печатной платы.
Принципиально светоизлучающий элемент в формате SMD устроен так же, как и его выводной прототип. На керамической подложке закреплен p-n переход из полупроводника, обладающего выраженным эффектом свечения при приложении прямого напряжения. Сверху он закрыт линзой из прозрачного компаунда. При необходимости сверху наносится слой люминофора. Главное отличие – отсутствие гибких выводов. Для пайки непосредственно к полигонам печатной платы предусмотрены контактные площадки.
упрощение (следовательно, удешевление) производства печатных плат – отсутствует (или сводится к минимуму) этап сверления и металлизации отверстий;
упрощение (удешевление) технологии монтажа элементов на плату – отсутствует этап формовки и изгиба выводов, сама процедура пайки лучше поддается автоматизации и т.п.;
возможность обратную сторону платы делать из металла – упрощается проблема отвода тепла;
проще охлаждать сами элементы из-за плотного прилегания к плате большой поверхностью;
меньший размер электронных устройств из-за небольшого размера деталей и плотного размещения;
снижение побочных емкостей и индуктивностей, что важно при разработке высокочастотных устройств.
если устройство собирается вручную, потребуются более квалифицированные мастера;
высока инвестиционная составляющая стоимости готовой продукции – оборудование для монтажа сложное и стоит дорого;
при тепловом расширении или изгибе печатной платы возможен отрыв контактов элементов от мест пайки, а также возникновение микротрещин.
В целом плюсы перевешивают – в итоге готовые изделия имеют меньшие размеры, массу и себестоимость.
Виды и типы SMD
Условно почти все светодиоды делят на две глобальные категории:
- предназначенные для освещения;
- предназначенные для индикации состояния электронных устройств.
Для первой категории SMD-элементы практически полностью вытеснили выводные, во второй – оставили им узкую нишу. Поэтому для излучающих элементов поверхностного монтажа можно применить ту же классификацию.
Линия раздела проходит по техническим характеристикам:
- для осветительных элементов важен световой поток и требуется цвет, близкий к естественному;
- индикаторным элементам важны не столько цвет и яркость, сколько контрастность к окружающему фону.
Поэтому для индикации можно использовать LED со свечением p-n перехода, а для освещения – только с люминофорным покрытием. Хотя это тоже достаточно условно – никто не запрещает для индикации применять приборы с люминофором и белым свечением.
Светодиод белого свечения, индицирующий подачу питания на плату.Все это относится к LED оптического, видимого диапазона. Как отдельный тип светодиодов SMD надо упомянуть приборы со спектром излучения, лежащим за пределами восприятия человеческого глаза. К таким относятся ультрафиолетовые и инфракрасные излучатели. Первые применяются для создания компактных источников УФ-излучения. Их используют для детекторов валют, для поиска биологических следов и т.д. Вторые применяются в системах передачи сигналов – в пультах дистанционного управления бытовой аппаратурой, в системах охранной сигнализации и т.п. Эти светодиоды также выпускаются в формате SMD.
Также надо упомянуть LED-матрицы для систем освещения, произведенные по самой прогрессивной на сегодняшний день технологии COB.
Вопреки бытующему мнению, этот принцип производства вовсе не противоречит формату SMD. И COB-светодиоды производятся, в том числе, в виде Surface Mounted Device.
Читайте также
Подробное описание характеристик и видов светодиодов
Размеры SMD-светодиодов
Тип светодиода обозначается габаритами его корпуса. Так, распространенный типоразмер LED 5050 означает, что светоизлучающий элемент помещен в оболочку длиной и шириной 5,0 мм.

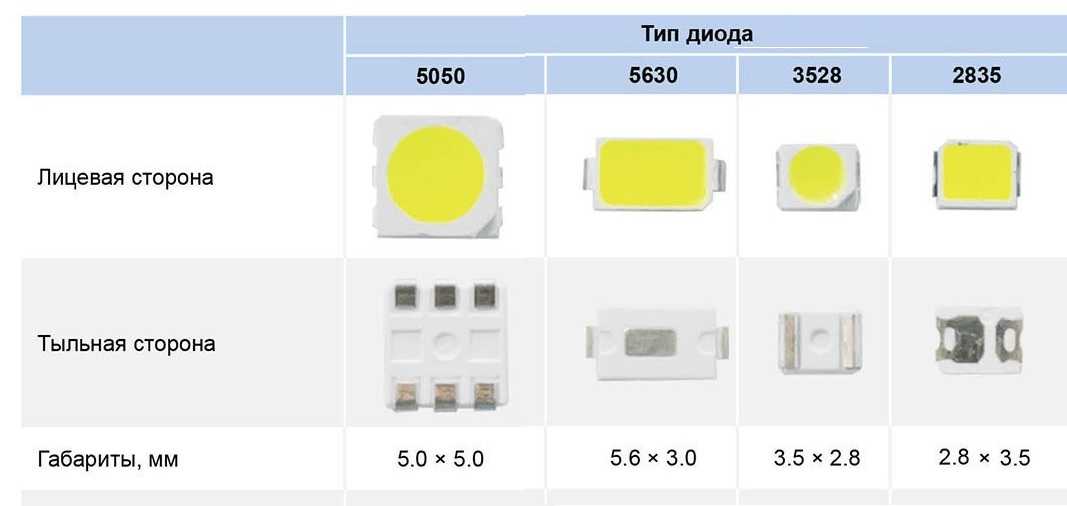

Соответствие размеров распространенных SMD светодиодов в таблице:
| Типоразмер | Длина сборки, мм | Ширина сборки, мм | Кол-во излучающих p-n переходов | Световой поток, лм | Номинальный ток, мА |
|---|---|---|---|---|---|
| 3528 | 3.5 | 2.8 | 1/3 | 0.6..50 | 20 |
| 5050 | 5.0 | 5.0 | 3/ 4 | 2..14 | 60/80 |
| 5630 | 5. 6 | 3.0 | 1 | 57 | 150 |
| 7020 | 7.0 | 2.0 | 1 | 45..60 | 150 |
| 3020 | 3.0 | 2.0 | 1 | 8..10 | 20 |
| 2835 | 2.8 | 3.5 | 1 | 20/50/100 | 60/150/300 |
Размеры светодиодов, предназначенных для индикации, маркируются согласно международному стандарту EIA-96 в дюймах. Наиболее распространены корпуса 0603 и 1206.
| Обозначение типоразмера | Размер в дюймах | Метрические габариты, мм | Соответствие метрическому типоразмеру |
|---|---|---|---|
| 0603 | 0.063»x 0.031» | 1.6 x 0.8 | 1608 |
| 1206 | 0.126»x 0.063» | 3.2 x 1.6 | 3216 |
Здесь действует то же правило – в корпусах одного типоразмера могут быть выполнены светодиоды разного цвета свечения, разного рабочего тока и т.
д. Поэтому полностью параметры по обозначению EIA не определить.
Маркировка SMD
Формат SMD возник в результате стремления к миниатюризации радиоэлектронных компонентов, поэтому место для нанесения на них информации о типе и технических характеристиках отсутствует. Если даже задаться такой целью, надписи будут слишком мелкими для комфортного считывания. Поэтому маркировка сводится лишь к обозначению выводов прибора. Это важно, потому что хотя LED и относятся к классу диодов, для запирания обратного тока малопригодны из-за низкой толерантности к обратному напряжению. Если обычный диод установить без соблюдения полярности, этот производственный брак легко выявить и исправить. Световой же излучатель после подачи питания с большой вероятностью выйдет из строя. Даже если проблема обнаруживается до подачи напряжения, миниатюрный индикаторный LED с помощью паяльного фена демонтировать проблематично – расплавить прозрачный пластиковый кожух, закрывающий p-n-переход, проще простого.
Элементы, предназначенные для освещения, обычно имеют на корпусе скос, прилив или выемку – в большинстве случаев она означает катод. Но нет гарантии, что производитель строго соблюдает это правило. Поэтому в случае сомнений лучше подстраховаться и проверить LED (хотя бы один из партии) мультиметром.
Маркировка выводов осветительных LED. Схема и требования к установке SMD-светодиодовУпоминалось, что SMD-элемент ничем не отличается от обычного светодиода, за исключением безвыводного корпуса. Поэтому схема включения отличаться также не будет. Подавать питающее напряжение на LED надо через драйвер или ограничительный резистор с соблюдением полярности.
Схема подключения SMD-излучателя.Светодиоды можно объединять в последовательные цепочки, которые потом параллельно соединять в матрицы. Такой комбинацией достигается нужная мощность при заданном напряжении питания.
Цепочка LED.
При ремонте осветительных приборов с заменой излучающих элементов (одного или нескольких) во время работы плату следует оберегать от изгибов и механических напряжений. Все элементы формата SMD в таких условиях склонны к образованию микротрещин в корпусе, нарушению целостности пайки, невидимой глазу. В качестве итога такого ремонта можно получить несколько неисправных светодиодов вместо одного и потерю времени на поиск неисправности. Лучше вообще не снимать плату, но она установлена на радиаторе, имеющем большую массу и теплоемкость, поэтому для прогрева припоя потребуется паяльник или фен повышенной мощности. Если есть уверенность, что конкретный светодиод вышел из строя, его можно попытаться не отпаять, а выкусить. Но надо следить, чтобы не повредить механически печатные проводники. При обратной установке исправного элемента надо помнить, что LED чувствительны к перегреву и стараться избегать длительной пайки.
При разработке самодельных осветительных устройств следует помнить о проблеме отведения тепла от LED. Плату всегда надо устанавливать на дополнительный радиатор достаточной площади, а для этого она должна иметь соответствующий конструктив (отсутствие элементов с обратной стороны, отверстия под винты для крепления и т.д.).
Несмотря на некоторые недостатки, формат электронных компонентов SMD прижился в радиоэлектронной промышленности. Вклад миниатюрных безвыводных элементов в удешевление электронной аппаратуры в последнее десятилетие весьма весом. Светодиоды также участвуют в этом процессе.

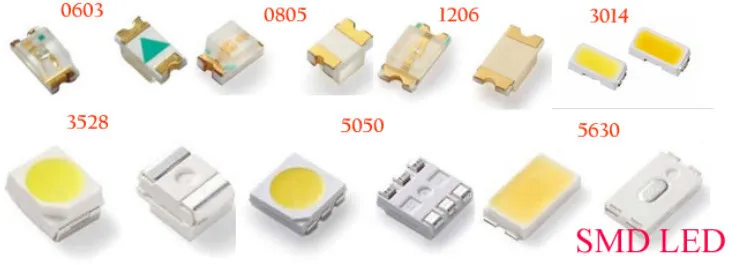

Smd светодиоды 5050 3528 5730 2835 5630
SMD (от английского surface mount device — элемент поверхностного монтажа) светодиоды представляют собой электронные элементы для установки на печатных платах.
Технология поверхностного монтажа — технология установки микроэлементов на печатной плате, поэтому SMD могут быть не только светодиоды, но и любые другие электронные компоненты.
Технология поверхностного монтажа (SMT — surface mount technology) позволяет добиться большей плотности элементов и их миниатюризации благодаря уменьшению контактов и выводов. SMD компоненты, в том числе и светодиоды, легче и более миниатюрны по сравнению с компонентами традиционного монтажа, которые устанавливаются на плату через отверстия в печатной плате.
Существует множество вариантов SMD светодиодов и необходимо изучать характеристики конкретного производителя. Объединяют SMD светодиоды следующие качества:
— предназначены для поверхностного монтажа на печатных платах;
— миниатюрны;
— имеют большой угол рассеивания по причине отсутствия линз.
Преимущества SMD светодиодов
— очень низкое тепловыделение;
— низкое энергопотребление — напряжение на один SMD светодиод 2-3.
6 вольта, сила тока 0.02-0.03 ампера;
— при правильных условиях эксплуатации срок работы может составить до 100000 часов;
— высокая яркость.
Применение SMD светодиодов
SMD светодиоды находят широкое применение в сфере дизайнерской и архитектурной подсветки (светодиодные ленты с SMD светодиодами). SMD светодиоды применяются в микроэлектронике для различных световых индикаторов, для целей подсветки дисплеев (LED дисплеи) и телевизоров (LED телевизоры), для множества других систем.
Размеры SMD светодиодов
Название SMD светодиода соответствует его размеру, при этом размер определяется габаритами чипа, без учета размеров контактов.
| Название SMD светодиода | Размеры в миллиметрах |
| 5730 | 5.7 x 3.0 |
| 5630 | 5.6 x 3.0 |
| 5050 | 5. 0 x 5.0 |
| 2835 | 2.8 x 3.5 |
| 3528 | 3.5 x 2.8 |
| 3020 | 3.0 x 2.0 |
| 3014 | 3.0 x 1.4 |
| 7020 | 7.0 x 2.0 |
| 4014 | 4.0 x 1.4 |
| 3535 | 3.5 x 3.5 |
| 3258 | 3.2 x 5.8 |
| 1206 | 3.2 x 1.6 |
| 1104 | 1.1 x 0.4 |
| 603 | 0.6 x 0.3 |
Характеристики SMD светодиодов
Характеристики SMD светодиодов, за исключением вышеуказанных размеров, определяются производителями. Для получения параметров конкретного светодиода необходимо обратиться к даташит (datasheet) компании, которая производит данный светодиод.
Предыдущая статья: Производство светодиодов в России Следующая статья: Светодиоды Cree xm l
Таблица размеров светодиодов: типы и размеры – Evan Designs
Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше
Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше
Стандартные размеры светодиодов
Избавьтесь от путаницы при выборе правильных размеров светодиодов для вашего проекта с помощью светодиодов Evan Designs.
Таблица размеров. Наши светильники бывают различных форм и размеров, поэтому вы обязательно найдете правильный размер светодиодного светильника для своего применения. Независимо от того, ищете ли вы маленькие светодиодные чип-светильники или мегасветодиоды, у нас есть идеальное решение для каждого проекта. Просмотрите приведенные ниже размеры светодиодов и узнайте, какой размер подходит для вашего дисплея прямо сейчас.
Z LED
Этот Z LED САМЫЙ маленький светодиод, даже меньше, чем наш Pico. Когда действительно нужно поместиться в крошечном пространстве, Z придет на помощь. Этот светодиод имеет диаметр всего 0,6 мм. Он действительно крошечный. Но все же как-то это все еще дает хороший свет.
Z прекрасен в виде крошечных свечек, индикаторных лампочек или миниатюрных моделей. Он не дает достаточно света, чтобы осветить комнату.
Светодиод на микросхеме Pico
Светодиод на микросхеме Pico в два раза меньше светодиода на микросхеме Nano. Вы должны внимательно посмотреть на магнитный провод, чтобы даже увидеть этот маленький светодиод.
Если вы зажжете эти маленькие пико, то вы сможете увидеть их просто отлично! Эти светодиоды для поверхностного монтажа без «ножек». Этот тип светодиодов не имеет металлических ножек, выступающих вниз. Плоская форма делает его очень удобным для небольших помещений.
Светодиоды Pico Chip также отлично подходят, когда вам нужно склеить их плоско и в очень мало места. Подумайте о внутренней части настольной лампы или передней части небольших моделей. Есть много возможностей. И яркость удивительно хороша для такого крошечного светодиода!
Перейти к:
Светодиоды-чипы
Светодиоды-чипы Nano
Светодиоды-чипы Nano в два раза меньше наших обычных светодиодов-чипов. Он по-прежнему дает большое количество света в крошечном корпусе. Эти светодиоды для поверхностного монтажа также не имеют «ножек», поэтому нет металлических ножек, выступающих вниз, и опять же, эта плоская форма очень удобна для небольших помещений.
Светодиоды с наночипом также можно приклеить плоско, если у вас мало места — еще раз, подумайте о таких вещах, как настольные лампы и небольшие модели.
Из-за различий в размерах светодиодов SMD эту таблицу следует рассматривать только как общую таблицу размеров светодиодов.
Перейти к:
Светодиоды на микросхемах
Светодиоды на микросхемах
Большое отличие светодиодов на микросхемах заключается в том, что они избавлены от «ножек». Эти светодиоды для поверхностного монтажа не имеют металлических ножек, выступающих вниз. Плоская форма делает их очень удобными для небольших помещений и плоских приложений.
Чип-светодиоды отлично подходят, когда нужно склеить их плоско. Например, на потолке, внутри уличного фонаря или на передней части автомобиля.
А яркость по-прежнему фантастическая.
Светодиод Deka Chip
Deka больше, чем Chip, и меньше, чем Mega. Это лучшее из обоих миров. Дека имеет большую яркость, в 2-3 раза ярче чипа при маленьком форм-факторе, меньше и легче вписывается в вещи, чем Мега.
Deka может осветить целую комнату в масштабе 1:12 или целое здание в масштабе HO.
Светодиод Mega Chip
Наш самый яркий светодиод! Мега-отличный выбор для освещения всей комнаты или всего здания.
Маленькие, компактные и плоские для облегчения монтажа. И очень-очень ярко! 5 мм х 5 мм толщиной 2 мм.
С этими светодиодами в стиле SMD Chip мы позаботились о допусках, добавив 8 дюймов красного и зеленого сверхтонкого магнитного провода.
Получите эти микросхемы уже подключенными, протестированными, гарантированными и полностью готовыми к подключению к вашему источнику питания. Резисторы добавлять не нужно, мы уже добавили резисторы, если вы заказываете 5–12 В постоянного тока или 7–19 В.вольт переменного/постоянного тока мы добавляем резистор для вас.
Примечание. Как всегда, точные размеры могут отличаться — это только общая таблица размеров светодиодов.
Светодиод 1,8 мм
Мини-светодиод 1,8 мм имеет наконечник диаметром 1,8 мм, а под ним — квадратное основание.
Если вы используете светодиоды в своем проекте изнутри, вам не нужно, чтобы весь светодиод был виден, чтобы получить приятный световой эффект.
Используйте сверло 5/64, чтобы был виден только маленький кончик светодиода.
Вы также можете закрыть светодиоды пластиковыми линзами. Поскольку они не нагреваются, вам не придется беспокоиться о тепле.
Перейти к:
9-вольтовые сплошные светодиоды постоянного тока | Мигающие светодиоды 9 В пост. тока
Светодиод 3 мм
Светодиод диаметром 3 мм имеет закругленную верхнюю часть, которая действует как фокусирующая линза. Если вам нужно больше света, вы можете отшлифовать закругленный верх. Будьте осторожны, чтобы не зашлифовать металлический диод внутри лампы.
Если вы вставляете светодиоды в свой проект изнутри, вы можете получить приятный световой эффект, даже не открывая весь светодиод. Используйте сверло 7/64, чтобы был виден только самый кончик светодиода, или накройте его пластиковыми линзами. Эти светодиоды также не будут нагреваться.
Примечание. Конкретные размеры могут отличаться от тех, которые мы нашли для этой таблицы размеров светодиодов.
Перейти к:
Светодиоды 3 В
Светодиод 5 мм
Наши самые большие и яркие светодиоды в виде ламп. Мы тестировали лампы большего размера, но не нашли ни одной, которая ярче, чем эти 5-миллиметровые светодиоды, которые мы носим.
Светодиод диаметром 5 мм имеет закругленную верхнюю часть, которая действует как фокусирующая линза. Если вам нужно больше рассеивания света, вы можете отшлифовать закругленный верх, но будьте осторожны, чтобы не отшлифовать рядом с металлическим диодом внутри лампы. Или рассмотрите наши светодиоды SMD выше.
Кроме того, имейте в виду, что вам не обязательно показывать весь светодиод, чтобы получить великолепный световой эффект. Используйте сверло 3/16, чтобы был виден только самый кончик светодиода и при этом создавался приятный эффект, или попробуйте закрыть светодиоды пластиковыми линзами. Эти лампы не нагреваются, поэтому вам не придется беспокоиться о тепле.
Светодиоды переменного/постоянного тока
Если вы покупаете наши светодиоды переменного/постоянного тока для блоков питания, это размер печатной платы нашего компактного выпрямителя.
Плата имеется только в светодиодных блоках переменного/постоянного тока, расположенных на расстоянии около 3 дюймов от лампы.
Зачем нужен выпрямитель переменного тока? Сила переменного тока имеет полярность переключения, которая убьет светодиод. И нерегулируемые источники питания, такие как рельсы для игровых автоматов, модели поездов или блоки питания для кукольных домиков, также могут повредить и убить светодиод.
Эта маленькая схема защитит ваш светодиод на долгие годы безотказной работы!
Перейти к:
Твердые светодиоды 9–19 В переменного/постоянного тока | Мигающие светодиоды 9–19 В переменного/постоянного тока
Как подключить несколько светодиодов
** Параллельное подключение светодиодов **
При подключении нескольких светодиодов способ их подключения называется параллельным подключением светодиодов. В параллельной цепи все положительные или красные провода подключаются обратно к положительному соединению аккумулятора или настенного адаптера, а все отрицательные провода ведут к отрицательному соединению источника питания, как показано на следующем рисунке.
Средства сравнения и преобразования размеров светодиодов
Преобразование миллиметров в дюймы
Введите значение в поле мм, чтобы преобразовать значение в дюймы:
мм:
=
Дюймы:
Перевести в дроби с помощью таблицы сверл
1 / 41 84 9010| 1 / 32 ндс | 1 / 16 тыс. | 1 / 8 тыс. | Десятичный | мм | |
|---|---|---|---|---|---|
| 1 / 64 | 0,015625 | 0,397 | |||
| 2 / 64 | 1 / 32 | 0,03125 | 0,794 | ||
| 3 / 64 | 0,046875 | 1.191 | |||
| 4 / 64 | 2 / 32 | 1 / 16 | 0,0625 | 1,588 | |
| 5 / 64 | 0,078125 | 1,984 | |||
| 6 / 64 | 3 / 32 | 0,09375 | 2,381 | ||
| 7 / 64 | 0,109375 | 2,778 |
1 / 64 тыс. | 1 / 32 ндс | 1 / 16 тыс. | 1 / 8 тыс. | Десятичный | мм |
|---|---|---|---|---|---|
| 8 / 64 | 4 / 32 | 2 / 16 | 1 / 8 | 0,125 | 3,175 |
| 9 / 64 | 0,140625 | 3,572 | |||
| 10 / 64 | 5 / 32 | 0,15625 | 3,969 | ||
| 11 / 64 | 0,171875 | 4,366 | |||
| 12 / 64 | 6 / 32 | 0,1875 | 4,763 | ||
| 13 / 64 | 0,203125 | 5,159 |
Дополнительные ресурсы
Советы по использованию светодиодов
Использование светодиодов Видео
Как установить светодиодные фонари
Что означают 2835, 3528 и 5050?
Все эти номера! Что происходит?
Вы когда-нибудь искали светодиодные ленты и натыкались на номера 2835, 3825 или 5050?
Эти числа менее загадочны, чем вы думаете.
Во-первых, вы могли видеть буквы «SMD», предшествующие этим загадочным числам. Аббревиатура SMD означает «устройство поверхностного монтажа». Это означает, что это светодиодный чип (устройство), установленный непосредственно на световой ленте, без использования проводов. Именно эта технология поверхностного монтажа делает возможным использование светодиодных лент. Цифры после SMD просто относятся к физическому размеру светодиодного чипа. Возьмите, например, SMD 3528, они имеют ширину 3,5 мм и длину 2,8 мм. Обратите внимание, что размер не пропорционален мощности или производительности, и это не единственная разница между типами светодиодных чипов.
SMD 3528
SMD 3528 Чипы, пожалуй, самые распространенные из всех чипов светодиодных лент. Они наименее яркие и наименее энергоемкие из трех чипов, которые мы используем в HitLights, и чаще всего используются для акцентного освещения, например, над кухонными шкафами и вокруг молдингов под потолком.
Чипы 3528 раньше использовались в наших лентах Luma5, но теперь в них в основном используются чипы 2835 с меньшей выходной мощностью, которые обеспечивают ту же яркость, что и чипы 3528, но со значительно улучшенной эффективностью и сроком службы.
Вы можете купить полоски Luma5 из нашего ассортимента здесь.
SMD 5050
SMD 5050 Чипы по популярности едва уступают чипам 3528. Эти чипы имеют размер 5,0 мм x 5,0 мм. Чипы 5050 обычно в 3 раза ярче чипов 3528. Поскольку они ярче, полосы с чипами 5050 обычно используются для того, что мы называем «рабочее освещение», и обычно используются под кухонными шкафами, где этот свет поможет вам увидеть, над чем вы работаете. Полоски 5050 часто также доступны в стилях, меняющих цвет, что означает, что вы можете выбрать любой цвет с помощью пульта дистанционного управления или контроллера. 9Чипы 0003
5050 используются в полосках Luma10 как в одноцветной, так и в многоцветной версиях. Вы можете купить наш выбор полосок Luma10 здесь.
СМД 2835
Микросхемы SMD 2835 очень похожи на микросхемы 3528, но они используют более новую технологию и, как правило, гораздо более эффективны. Это означает, что при эквивалентной мощности они могут быть намного ярче.
