Заземление для дачи: Заземление на даче своими руками. Схема установки токопроводящих электродов

Заземление для дачи — основная схема и особенности монтажа

Правильно выполненное заземление для дачи — обязательный атрибут безопасной эксплуатации загородного домовладения и эффективный способ предотвращения поражения электрическим током.

Перед установкой определяются способ питания электросети, особенности грунта, а также наличие системы молниезащиты.

В статье рассмотрим, как сделать заземление на даче.

Сопротивление грунта

Грунты обладают определенными параметрами сопротивления, измеряемыми в соответствии с формулой Rз = Uз/ Iз, где

  • Uз — показатели напряжения на заземлителе;
  • Rз — характеристики грунта, включая влажность, плотность и объём солей.

Немаловажное значение имеют конструкционные особенности заземлителя, а также уровень его погружения и показатели диаметра подключаемого кабеля. Минимальным является поперечное сечение:

  • голый медный провод — 0,4 см2;
  • изолированный провод — 1,5 мм
    2    .

Для самостоятельного определения показателей сопротивления земли можно воспользоваться следующими данными:

  • песчаный грунт с залеганием воды на глубине 5,0 м или менее — 500 р, Ом*м;
  • садовый грунт — 40 р, Ом*м;
  • песчаный грунт с залеганием воды на глубине 6,0-10 м — 1000 р, Ом*м;
  • черноземы — 50 р, Ом*м;
  • водонасыщенные текучие супеси — 40 р, Ом*м;
  • кокс — 3 р, Ом*м;
  • пластинчатые водонасыщенные влажные супеси — 150 р, Ом*м;
  • гранитные грунты — 1100 р, Ом*м;
  • водонасыщенные слабовлажные и твердые супеси — 300 р, Ом*м;
  • каменноугольный грунт — 130 р, Ом*м;
  • пластичные глинистые грунты — 20 р, Ом*м;
  • меловые грунты — 60 р, Ом*м;
  • полутвердые глинистые грунты — 60 р, Ом*м;
  • суглинистые влажные грунты — 30 р, Ом*м;
  • суглинистые грунты — 100 р, Ом*м;
  • мергель глинистого типа — 50 р, Ом*м;
  • торфяные грунты — 20 р, Ом*м;
  • известняковые пористые грунты — 180 р, Ом*м.

Индивидуальное подсоединение к заземлителю всех электрических приборов является нецелесообразным, поэтому для подключения чаще всего используется шина, располагающаяся внутри щитка.

Процесс заземления позволяет обеспечить разность потенциалов, доведя показатели до полностью безопасного уровня, а также способствует созданию токовой утечки, которая необходима для срабатывания УЗО-систем.

Действие заземления основано на способности грунта поглощать разряд электричества. Монтаж заземления очень важен для безопасности эксплуатации электрических систем.

Как проверить конденсатор мультиметром, рассмотрим тут.

Популярные марки проводов заземления и особенности маркировки описаны в этой теме.

Основные схемы заземления в загородных домах

Схем эффективного заземления в условиях загородного домовладения может быть несколько, но оптимальный вариант следующий:

  • электрические приборы;
  • электрические розетки;
  • электрический щит;
  • проводники заземляющего типа;
  • заземляющий контур;
  • грунт.

Прежде всего, на придомовой территории обустраивается заземляющее устройство, а в качестве заземлителя используется металлическая конструкция, обладающая значительной площадью контакта с грунтом.

Тип применяемой конструкции, а также уровень глубины ее расположения, должны быть определены показателями сопротивления земли.

Затем прокладывается проводник, подключаемый на главную заземляющую шину болтовым соединением, зажимами или при помощи сварочного аппарата.

Стандартное сечение фиксируемого проводника:

  • медного типа — 0,6 см
    2    ;
  • стального типа — 5,0 см2.

Внутри электрического щитка подсоединение установленного заземляющего проводника и защитных проводников осуществляется посредством заземляющей шины.

Схема заземления

При обустройстве эффективных заземляющих устройств в первую очередь целесообразно применять заземлители естественного типа, представленных сторонними проводящими частями, обладающими непосредственным контактом с землей.

Место установки электродов

Известно несколько способов самостоятельного расчёта места заземления электродов, но чаще всего предпочтение отдаётся методу применения заземлителей искусственного типа согласно их геометрическим характеристикам.

Нормативные показатели сопротивления заземлителя:

  • частные домовладения — 30 Ом;
  • при показателях напряжения 380 В — 4,0 Ом;
  • подстанции, рассчитанные на 110 кВт — 0,5 Ом.

Контур заземления для дома

После того, как будут определены качественные характеристики состава земли и показатели удельного сопротивления, выбирается коэффициент сезонного повышения Kм, а также количество и место для установки электродов.

Подготовка электродов

Особенности электродной подготовки зависят от выбранной схемы установки системы заземления:

  • при заглублении металлического контура вокруг домовладения предпочтение отдаётся арматуре, которая предварительно объединяется посредством металлической шины, а затем забивается в грунт;
  • при заглублении в землю сразу нескольких электродов достаточной длины, предварительно выполняется их обвязка полосой из стали;
  • одно-стержневой способ заземления предполагает заглубление единственного электрода на глубину в 600 см или более.

Оптимальным и очень популярным является вариант фундаментного заземлителя в виде традиционного замкнутого контура на основе металлической сварной сетки.

В этом случае заземлитель укладывается под нижний фундаментный слой гидроизоляции ещё на стадии отлива фундамента.

Требуется учитывать основное правило подготовки электродов, которое заключается в отказе от окрашивания металлических элементов с целью улучшения параметров их проводимости.

Погружение уголков в грунт

Для заземления частного домовладения рекомендуется отдавать предпочтение металлическим уголкам с размерами 5,0 х 5,0 см и длинной в пределах 200-300 см, а также металлической пластине или полосе с размерами 4,0 х 0,4 см.

На предварительно выбранном и очищенном от мусора месте на придомовой территории выполняется разметка, по форме напоминающая равнобедренный треугольник со сторонами 300 см. В соответствие с разметкой осуществляется копка траншеи глубиной 65-70 см.

Варианты заземляющих контуров

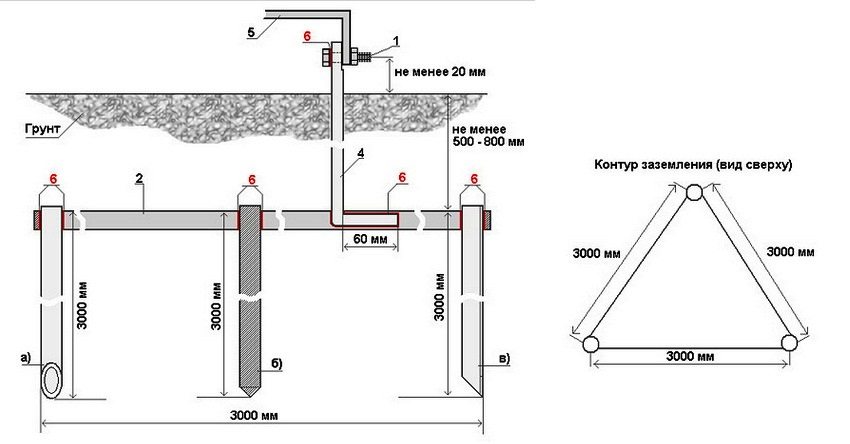

Оптимальное расстояние расположения траншеи составляет 300 см от дома. По углам траншеи забиваются заземляющие электроды, представленные металлическими уголками.

Для объединения электродов применяется металлическая полоса, а притягивание к домовладению производится стальным проводом, после чего система заземления закапывается грунтом.

Подходящий грунт

Грунты на придомовой территории являются местом, характеризующимся наименьшими показателями сопротивления. Земля очень легко поглощает избыточный электрический заряд. Следует отметить, что параметры сопротивления могут значительно отличаться в зависимости от типа и характеристик грунта.

Схема проводников

Например, в грунтах, имеющих достаточный уровень залегания подземных вод, контур обустраиваемого заземления работает достаточно надежно, что обусловлено хорошим контактом с землей.

Как показывает практика, хуже всего система заземления частного домовладения срабатывает на сухих и слишком зернистых почвах, включая песчаные или рассыпчатые грунты.

Сварка

Правильно обустраиваемое заземление в условиях частного домовладения не может выполняться способом резьбового соединения. Такое правило обусловлено способностью металлов сильно окисляться и разрушаться со временем, что вызывает многократный рост уровня сопротивления. В итоге защитные свойства заземляющей системы не только очень заметно ухудшаются, но могут быть полностью сведены «на нет».

Фото готового контура заземления

Самым оптимальным вариантом объединения устанавливаемых элементов является применение сварочного аппарата, а участки сварных швов могут покрываться специальным защитным средством с целью предотвращения коррозийных разрушений.

Многие считают нецелесообразным устанавливать УЗО при отсутствии связи с заземленным контуром. Как подключить УЗО без заземления – схема подключения и советы электриков.

Схему подключения проходного выключателя с двух мест вы найдете в этой теме.

Заведение в электрощиток

На заключительном этапе выполняется проверка проложенного внутри домовладения трехжильного кабеля с заземляющим проводом, который подключается к системе заземления.

Кабельные контакты подключаются к защитному распределительному щитку и заземляющей конструкции, после чего выполняется тестирование системы и проверка сопротивления.

При замерах правильно обустроенного заземления, омметр должен фиксировать показатели, не превышающие 4 Ом.

Следует отметить, что эффективность заземляющего устройства практически не изменяется, если установка электродов выполняется рядовым способом или традиционным замкнутым контуром.

Видео на тему

Заземление на даче



Электробезопасность из важнейших критериев безопасности в загородном доме или участке. Один из параметров защиты людей и животных от поражения электрическим током — защитное заземление.

Смонтировать заземление на даче можно несколькими способами: использовать естественный или искусственный заземлитель. Естественный заземлитель — это проводящая часть, которая находится в электрическом контакте с землей. Искусственный заземлитель выполняется специально для заземления.

Если у вас нет возможно использовать естественный заземлитель, то есть несколько видов материалов и элементов для монтажа искусственного заземляющего устройства.

Для дачного дома или небольшого загородного домика в целях применения материала для заземления можно использовать стальные уголки. Самый распространенный уголок- равнополочный уголок 50х50х5 и 40х40х4 мм. Уголки длиной по 2-3 метра (усредненная конструкция) — по 3 штуки в ряд или же треугольником. Уголки необходимо объединить полосой 40х4 мм. Соединение все сварные.

Необходимо подготовить траншею для горизонтального проводника . Забить стальные уголки и объединить полосой.

Согласно ПУЭ изд. 7 — «1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.»

Таким образом для создания такого заземления на даче необходимо помнить, что у вас должен быть суглинок, глина, мокрый песок, или грунт насыщенный водой удельным электрическим сопротивлением не более 220 Ом*м. Если эта величина превышена (сухой песок, каменистая местность, строительный мусор), то необходимо увеличить количество вертикальных заземлителей, а вместе в этим и длину горизонтального проводника. Или стоит применять стальные уголки большей длины, но тогда стоит вопрос о способе забивания. 2-3 метра можно забить кувалдой с уровня земли, а уголок 4-5 метров практически невозможно.

Стальной уголок и стальная полоса — это черный металлопрокат. Мы предлагаем использовать согласно ПУЭ (изд.7) «1.7.111. Искусственные заземлители могут быть из черной или оцинкованной стали или медными» Оцинкованные уголки и оцинкованную стальную полосу.

Самыми распространенными размерами для монтажа заземления являются — уголок стальной оцинкованный 50х50х5 мм и полоса стальная оцинкованная 40х4 мм. Размеры этих материалов соответствуют нормативной документации по заземлению. А так же прослужат намного дольше, благодаря защитному слою цинка, нанесенным горячим способом. Срок службы такого оцинкованного заземления не менее 25 лет.
