Цоколи люминесцентных ламп: виды и маркировка

Содержание:

1. Для чего нужен цоколь
2. Резьбовые или винтовые цоколи
3. Штырьковые цоколи
4. Видеообзор

Независимо от конструкции источника освещения, все они оборудуются цокольными конструкциями, с помощью которых подключаются к светильнику. Эта деталь не только удерживает лампочку в посадочном месте, но и обеспечивает устойчивый контакт. Более всего отличаются цоколи люминесцентных ламп, представленные в разнообразных винтовых и штырьковых вариантах. Такой широкий ассортимент дает возможность их применения в светильниках практически всех известных конструкций, форм и размеров.

Для чего нужен цоколь

Цоколь является неотъемлемой частью всех электрических ламп. С его помощью они закрепляются в патронах, а контакты обеспечивают поступление питающего напряжения из сети. Корпус чаще всего металлический, реже – керамический. Внутри цоколя располагаются нити накаливания и электроды, а снаружи – контакты.

Разные осветительные приборы оборудуются собственными типами патронов, предусмотренным для использования ламп с определенным цоколем. На это в первую очередь обращается внимание при покупке светильника или лампы. Эти два элемента должны полностью соответствовать друг другу, в противном случае осветительное устройство перестанет нормально функционировать.

Несмотря на разнообразие конструкций, все типы цоколей условно разделяются на две большие категории – резьбового и штырькового направления. Наибольшее распространение получили представители первой группы, выполненные в классической форме и оборудованные резьбой с определенным размерным рядом. В бытовых условиях они используются без каких-либо ограничений. Штырьковые цоколи чаще всего устанавливаются в прямые люминесцентные лампы и располагаются с торцов изделия. Такие же конструкции применяются с U-образными колбами вместе с пускорегулирующими устройствами.

Каждую из этих групп следует рассмотреть более подробно, ознакомиться с маркировкой изделий, чтобы при покупке не ошибиться и правильно определить, какой должен быть цоколь.

Резьбовые или винтовые цоколи

Резьбовые или винтовое соединение патрона в светильнике и цокольного участка лампы получило наиболее широкое распространение. В руководствах по эксплуатации и других технических документах подобные цоколи маркируются в виде ЕХХ, где буква Е – Edison — соответствует фамилии человека, который изобрел эту лампочку, а цифры ХХ означают диаметр резьбы, измеряемый в миллиметрах.

Данный способ соединения используется с начала прошлого века, считается наиболее ускоренным и электробезопасным. Он широко используется до настоящего времени, в том числе – в энергосберегающих люминесцентных лампах компактного типа.

Резьбовой цоколь вкручивается в патронную часть в направлении часовой стрелки, при этом, один из контактов соединяется с фазным проводником, идущим от коммутатора, а другой – с нулевым. Подобное подключение гарантирует отсутствие опасного напряжения на токоведущих частях, будучи во включенном состоянии.

Маркировка

Поскольку значения напряжений в сетях разных стран заметно различается, были освоены в производстве разновидности наиболее подходящих диаметров резьбы. В большинстве случаев питающее сетевое напряжение составляет 220-230 вольт с частотой 50 Гц. Для этих показателей наиболее подходящими будут цокольные конструкции Е14, Е27 и Е40.

Самый маленький цоколь, известный в повседневной жизни как миньон, имеет маркировку Е14. Он изначально был спроектирован для небольших лампочек с формой колбы в виде свечи. Они широко используются в декоративной подсветке, в шарообразных и нестандартных светильниках.

Наибольшее распространение получили цоколи Е27, изначально применяемые исключительно в лампочках накаливания. С развитием технологий, они нашли свое применение в компактных лампах с люминофором, а позднее – и в светодиодных. Большинство новейших современных источников света подстраиваются конкретно под этот стандарт.

Цоколи Е40 устанавливаются в крупных мощных лампах. Классическим примером служит изделие на пятьсот ватт, используемое в уличных системах освещения, а также в светильниках производственных цехов, прилегающих территорий, складов и других объектов с большими площадями. В этих же светильниках применяются новые лампы – компактные люминесцентные и светодиодные с соответствующими цоколями.

Использование цоколей Е40 позволило избежать замены дорогостоящих осветительных приборов при переходе на более современные источники света.

В качестве дополнительной информации можно отметить низковольтную лампочку Е10, работающую с низким напряжением от 2,5 до 6,3 вольта. Они устанавливались в слаботочной аппаратуре и были популярны в гирляндах для новогодних елок. В качестве источников света перестали использоваться, когда появились яркие разноцветные светодиоды, полностью заменившие маленькие лампочки накаливания во всех областях.

Штырьковые цоколи

Следует подробно рассмотреть штырьковые цоколи люминесцентных ламп, успешно применяемые и в других источниках света. Для их использования предусмотрены специальные светильники. Маркировка изделий прежде всего содержит символ G, а далее наносятся цифры, обозначающие дистанцию между центрами штырьков, измеряемое в миллиметровых единицах. Вслед за первой буквой иногда присутствуют дополнительные символы U, X, Y, Z, указывающие на конкретную модификацию цоколя, конкретно – на величину размеров изолятора.

В качестве примера можно рассмотреть цоколи G5.3 и GY5.3. Сами лампы по своей форме совершенно одинаковые, однако высота цоколя и его диаметр будут отличаться. Без изменений остаются лишь расстояния между штырьковыми контактами и толщина самих штырьков.

Из серии цоколей с двумя штырьками самыми маленькими считаются стеклянные конструкции G4. Они используются в маломощных галогенных лампах на 5-20 Вт, работающих от 12 В. Сами лампы устанавливаются в люстры, управляемые пультом и оборудованные светодиодной подсветкой. Такие же лампы с более высокой мощностью до 40 ватт встречаются значительно реже, и могут подключаться к сети на 230 В.

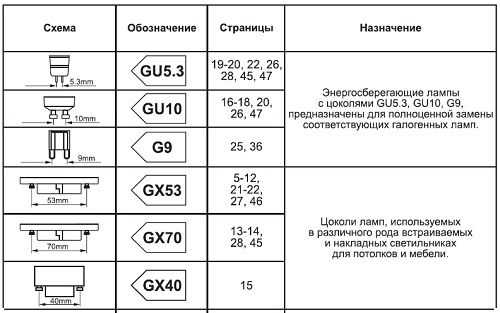

Основные виды цоколей штырьковой конструкции используются в следующих типах ламп:

• G5 – устанавливается в трубчатые энергосберегающие люминесцентные лампы с диаметром колбы 12,5 или 16 мм. В бытовых условиях применяются довольно редко.
• Разновидности цоколя G5.3 – GU5.3, GX5.3 и другие применяются в лампочках модели MR16, устанавливаемых в подвесные или потолочные светильники скрытого типа или в декоративную подсветку.
• Стеклянный цоколь G6.35 похож на конструкцию G4, но имеет несколько большие размеры. У него имеется три модификации – X, Y и Z, применяемые в светильниках с соответствующими гнездами.
• Разъемное соединение G9 применяется достаточно редко. В основном это эксклюзивные модели, используемые в декоративной подсветке. В галогенных лампах цокольная часть изготовлена из стекла с двумя проволочными петельками, выведенными наружу. Цоколь для светодиодных ламп изготавливается из пластика, куда вставлены плоские стальные выводы. В обеих конструкциях расстояние между разъемами или центрами выводов будет 9 мм.
• GU10 представляет собой штырьковый цоколь поворотного типа. На концах контактных штырей имеются утолщения, обеспечивающие надежную фиксацию лампы в патроне.
• Цоколь G13 аналогичен конструкции G5, но отличается более крупными размерами. Применяется в трубчатых люминесцентных лампах с типоразмерами Т8.
• Для светильника подвесных потолков используются цоколи GX53 и GX70, с помощью которых удалось заметно снизить высоту осветительного прибора. Подобные лампы получили название таблеток, поскольку их общая толщина не более 27 мм. Такая конфигурация придает изделиям эстетичный и оригинальный внешний вид.

electric-220.ru

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

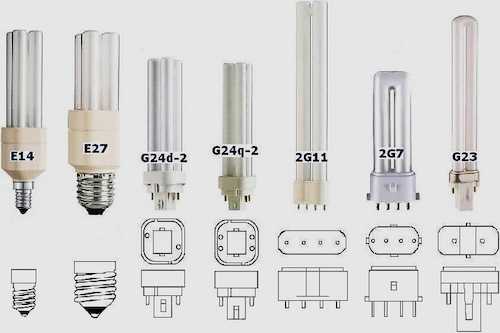

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

• 2D
• G23
• 2G7
• G24Q1
• G24Q2
• G24Q3
• G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

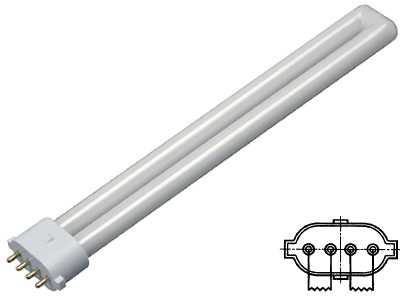

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

shop.p-el.ru

Какие бывают лампы, виды цоколей Строительный Двор



Когда вы выбираете светильник, вы должны также знать и о том, какая лампа будет для него наиболее подходящей. Как правило, в комплект к светильнику лампа не входит. На текущий момент в продаже есть множество различных ламп, с отличием по форме и габаритам, по потреблению мощности и по типу цоколя. Цоколь – это то, с помощью чего лампочка крепится в патрон у светильника.

Цоколи делают как из металла, так и из керамики. Внутри них установлены электроды, контакты к которым выходят наружу. В зависимости от патрона, помещённого в светильник, у лампы должен быть соответствующий цоколь. Для правильно выбора лампы и цоколя следует узнать об их основных типах, которые и представлены в ниже приведённой статье.

Перед тем, как приобрести лампу, осведомитесь о её мощности и напряжении, плюс о схеме подключения светильника и о размерах лампы.

Разновидности цоколей

Большинство цоколей бывают либо резьбовыми, либо штырьковыми. Классическим на сегодняшний день является резьбовой цоколь, имеющий обозначение в виде буквы E из латинского алфавита. Он используются в подавляющим количестве ламп, особенно в бытовых. Диаметр резьбы обозначается в виде двух цифр, которые следуют в названии модели цоколя за буквой E. Больше всего используются модели E14 и E27. Для ламп большой мощности используются цоколи E40.

Разные виды цоколей







































Цоколь штырькового типа уступает по распространённости резьбовому. Он обозначается литерой G. После буквы идёт указание расстояния между контактами, представленного в миллиметрах. Штырьковым цоколем оснащаются галогенные и лампы с люминофором. Да и в лампах накаливания такой цоколь тоже не редкость.

Кроме двух вышеперечисленных типов встречаются также ещё множество других разных цоколей:

• С утопленным контактом, обозначаются буквой R. Работает в оборудовании с переменным током.
• Штифтовые цоколи, обозначаются буквой B – улучшенные резьбовые цоколи. Контакты по бокам данного цоколя не обладают симметрией. Это позволяет быстрее заменять лампы с подобными цоколями.
• Цоколи с одним штырьком, обозначаются буквой F, бывают как рифлёные, так и цилиндрические.
• Софитные цоколи, обозначаются буквой S, с двусторонними контактами, их можно довольно часто увидеть в автомобилях.
• Фиксирующие цоколи, обозначаются буквой P – лампы с такими цоколями устанавливаются в фонарях или прожекторах.
• Телефонные цоколи. Их обозначение — литера T. Применяются в лампах подсветок, плюс в сигнальных лампах из щитков автоматики. Помимо этого также – в лампочках, устанавливаемых в пультах управления.

Не стоит также забывать, что у цоколей бывают и обозначения вторыми буквами. А именно:

• V – цоколь с коническим окончанием.
• A – автомобильная лампа.
• U – энергосберегающая лампа.

Разновидности ламп

В данном подразделе мы рассмотрим основные на сегодня вида ламп, в быту и на производстве. Итак, начнём по порядку.

Лампы накаливания

Устанавливаются в простые с точки зрения конструкции светильники, стоят недорого. Несмотря на классичность и популярность, имеет серьёзный недостаток – образование паров внутри лампы. По этой причине колба становится мутной, а вместе с этим теряется яркость света. Тем не менее, индекс передачи цвета у данной лампы равен 90%. В спектре лампы основными оттенками являются жёлтые, по причине чего свет лампы больше всего походит на солнечный свет. В лампах накаливания обычно ставят цоколи E14 и E27.

Разные виды ламп

























Отличие рефлекторных ламп от накаливания состоит в посеребрённой поверхности. Благодаря этому они дают направленный цвет. У данных ламп также есть есть модели с диаметрами 14 и 27 мм, встречаются и R50 и R63, и даже R80.

Галогенные лампы

Срок годности такой лампы равен 4000 часов. У ламп накаливания такой срок составляет 1000 часов. Плюс ко всему, индекс передачи цвета у неё больше на целых 10% — и составляет 100%. Светоотдача лампы равна от 20 до 30 люмин на ватт. Если сравнивать с лампами накаливания, то светоотдача у галогенных ламп сохраняется в течение всего процесса пользования.

У этих ламп больше разных, их можно применять для большего количества задач. По габаритам они тоже меньше ламп накаливания. Обозначение цоколей у них такое: G4, G9, R7S и GU 10.

Люминесцентные лампы

 К моделям данных ламп относят также название энергосберегающие, поскольку с помощью них можно здорово сэкономить на платежах за электричество. На рынке они сейчас очень популярны, никакой сложности не составляет заменить ими старые лампы накаливания.

На выбор есть много разных мощностей и разных форм. Срок службы их дольше, чем у двух предыдущих видов, КПД выше. Но не забывайте, что лампы с люминофором внутри не рассчитаны на частое включение и выключение.

Из-за своей формы люминесцентные лампы также получили название трубчатых. Цоколь таких ламп носит обозначение буквой T, диаметр цоколя обозначается в дюймах. Расшифровывать следует так, T4 – диаметр 4/8 дюйма, T5 – диаметр 5/8 дюйма и т.д.

Светодиодные лампы

С точки зрения сбережения энергии они представляют собой ещё более лучший вариант, нежели люминесцентные, при этом обладая в несколько раз большим сроком годности. Например, отдельные модели ламп на светодиодах могут служить до 100000 часов! А это, на минутку, почти 10  и чуть более лет работы без перерыва!

При этом, данные лампы обладают светоотдачи практически на уровне 100% и довольно высоким КПД. За счёт более удачной конструкции, нежели у ламп с содержанием люминофора, частое включение и выключение не грозит им поломкой или выходом из строя.

Примеры обозначения ламп и цоколей



























Светодиодные лампы можно использовать, в том числе и со стандартными цоколями, а также в помещениях с соблюдением температурного режима, поскольку светодиоды в них почти не нагреваются.

От них не устают глаза, поскольку в отличие от люминесцентных ламп, у LED-ламп нет сильной частоты мерцания. По цене, надо сказать, они тоже уже давно сравнялись со своими аналогами, в том числе и с более дешёвыми лампами накаливания.

Выбор лампы

Итак, определитесь сперва, какой у вас тип сети – 12/24 В или 220 В. От этого будет зависеть тип держателя, поскольку они подходят для сетей с различными характеристиками. Выбор между галогенными, светодиодными и люминесцентными ламп зависит от конструкции светильника, ведь в него и будет устанавливаться лампа.

Вам следует быть в курсе, рассчитана ли ваша лампа на постоянный или переменный ток. Выбор держателя для лампочки определяется типом светильника. Он может быть встраиваемым или подвесным. Свет может быть рассеянным, либо направленным.

Для первого пункта определённо подходят светодиодные лампы, поскольку обладают большей компактностью по сравнению с лампами с люминофором или лампами накаливания. Чтобы получить направленный свет, как мы уже говорили выше, используются рефлекторные лампы накаливания.

Обычные лампы накаливания, либо люминисцентные, в свою очередь, отлично подходят для стандартных светильников, поскольку в них нет таких требований по габаритам лампы. Плюс если у вас нет особых претензий по части их срока службы и световому спектру, вам подойдёт и данный классический вариант.

www.sdvor.com

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

• 2D
• G23
• 2G7
• G24Q1
• G24Q2
• G24Q3
• G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

shop.p-el.ru

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

• 2D
• G23
• 2G7
• G24Q1
• G24Q2
• G24Q3
• G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

shop.p-el.ru

Виды цоколей ламп освещения список и маркировка

Содержание:

1. Типы и обозначение цоколей ламп
2. Расшифровки цоколей ламп
3. Виды осветительных ламп

Человечество в течение длительного времени пользуется различными осветительными лампами. Со времени их изобретения они претерпели ряд существенных изменений и усовершенствований. В связи с этим появились и новые виды цоколей ламп освещения. Это дает возможность применять их в разнообразных моделях осветительных приборов.

Типы и обозначение цоколей ламп

Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.

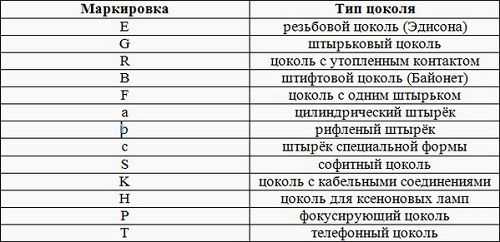

Примером такой маркировки служат следующие буквенные обозначения:

• Е – стандартный,
• G – штырьковый,
• R – с утопленным контактом,
• B – штифтовой,
• F – с одним штырьком и т.д.

Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.

Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.

• А – означает автомобильную лампу,
• V – наличие конического цоколя,
• U – указывает на энергосбережение.

Расшифровки цоколей ламп

Примерная расшифровка цоколя выглядит так: E14U – соответствует энергосберегающей лампе, имеющей резьбовой цоколь, диаметром 14 мм. Таким же образом расшифровываются и другие виды цоколей.

Расшифровка основных типов цоколей:

Резьбовые (тип Е). Ранее они использовались для обычных лампочек, а в настоящее время – и для энергосберегающих. Диаметр цоколя определяет его наименование. Например, 5 мм относится к микроцоколям, 10 и 12 мм считаются миниатюрными цоколями, 14 мм – стандартный «Миньон». Далее идут малые, средние и большие цоколи.

Штырьковые (тип G). Область их применения достаточно широкая, чаще всего ими оборудуются галогенные и люминесцентные лампы. Разница в расстояниях между контактами может быть незаметна, однако даже 2-3 мм уже имеют значение при расшифровке.

С утопленным контактом (тип R). Применяются в лампах повышенном мощности, рассчитанных на эксплуатацию при высоких температурах. К этой категории относятся галогенные и трубчатые кварцевые лампы, обладающие небольшими габаритами и массой. Расшифровка R7d означает наличие штыревого цоколя, диаметром 7 мм и двух контактов. После основной маркировки наносятся цифры, соответствующие строительной длине лампы в миллиметрах.

Софитный штифтовой (тип S). Располагается с одной или двух сторон трубчатых ламп. С помощью этих светильников освещаются ванные комнаты, подсвечиваются зеркала или оборудование для сцены. Цифровое обозначение в маркировке соответствует диаметру корпуса. В некоторых случаях данный цоколь с коническим окончанием применяется в отдельных типах автомобильных ламп.

Фокусирующий (тип Р). Отличается от софитного цоколя наличием дополнительной рассеивающей площадки. Используется в фонарях, прожекторах, кинопроекторах и другом оборудовании. В цоколе имеется сборная линза, направляющая световой поток в нужную сторону. Цифровые обозначения соответствуют диаметру фокусирующего фланца.

Рассматривая цоколи ламп освещения, следует отметить, что существуют лампы имеющие общую маркировку, без указания типа цоколя. Эти лампочки применяются в проекторах и другом оборудовании. Тип установленного цоколя в них определяются по типу самой лампы.

Виды осветительных лампочек

electric-220.ru

Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:

• Нестабильную работу при низкой температуре.
• Необходимость в правильной утилизации из-за паров ртути.
• Присутствие мерцания, для борьбы с которым требуется усложнять схему.
• Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:

• Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
• U-образными.
• Кольцевыми.
• Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

• Л лампа;
• Д дневной свет;
• Б белый;
• Т теплый;
• Е естественный;
• Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10. Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.

Выпускают люминесцентные лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение. Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Люминесцентные лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.
