Как выбрать и самостоятельно подключить счетчик электроэнергии, видео

Так как установка прибора учёта электрической энергии является обязательным для каждого владельца дома или квартиры, знать ответ на вопрос о том, как подключить счетчик электроэнергии, должен каждый из них. Дело в том, что иногда возникают ситуации, когда требуется произвести монтаж данного электроприбора своими руками. Зная теоретические основы этой операции, легче общаться с профессиональными электриками, приглашёнными для выполнения указанной операции.

Виды бытовых электросчётчиков

Знать, как правильно подключить счетчик электроэнергии для выполнения данного вида работ, мало. Нужно ещё иметь документ о допуске к производству работ, связанных с высоким напряжением. Если у вас такого допуска нет, лучше всего будет обратиться к профессиональным электрикам, имеющим такой допуск и опыт установки приборов учёта электроэнергии. Вам же имеет смысл в этом случае сосредоточиться на подборе и приобретении подходящего электросчётчика.

Для того чтобы правильно подобрать необходимый учётный прибор, нужно знать, что в России в быту используется переменный ток. Для него характерно непостоянство величин напряжения, а также часто меняющиеся направления движения электронов. Для того чтобы электроприборы работали в этом случае устойчиво, необходимо перед пропуском тока в бытовую электросеть обработать его специальными промышленными трансформаторами.

Российские приборы учёта электроэнергии разделяются на 2 группы в зависимости от количества у них фаз. Это:

• работающие в однофазной сети с двумя проводниками;
• функционирующие в трёхфазной сети с тремя или четырьмя проводниками.

Первое семейство наиболее распространено в быту, поэтому вопрос о том, как подключить счетчик электроэнергии однофазный, чаще всего встаёт перед отечественными домовладельцами. Опытные электрики утверждают, что подобный прибор учёта электроэнергии будет оптимальным в том случае, если счётчик нужно установить в бытовых и жилых помещениях, так как он обладает необходимой пропускной способностью и может работать в сетях с напряжением в 220 В.

Если же вам придётся работать с напряжением от 220 до 380 В, вам уже придётся решать вопрос о том, как подключить счетчик электроэнергии трехфазный. Именно он используется в промышленности, а также тогда, когда в бытовой электросети работает большое количество приборов, потребляющих электроэнергию. Если вы самостоятельно не можете рассчитать необходимые параметры для установки электросчётчика с учётом количества потребителей в сети, вы можете обратиться за необходимыми рекомендациями в местную энергоснабжающую компанию за необходимыми рекомендациями.

Кроме того, стоит также знать, что обычно однофазные электросчётчики проверяются раз в 16 лет, а срок их эксплуатации составляет 32 года. Трёхфазный прибор поверяется раз в 6-8 лет. Поэтому вопрос о том, как подключить старый счетчик электроэнергии, на сегодняшний день неактуален, так как подобные приборы просто не смогут пройти поверки, и показания, снимаемые с них, не могут быть учтены при начислении платы за электроэнергию.

Выбор бытового электросчётчика

Что же касается выбора счётчика, то кроме характеристик по количествам фаз, для решения этого вопроса необходимо будет принимать во внимание его конструкцию, а также систему учёта показателей.

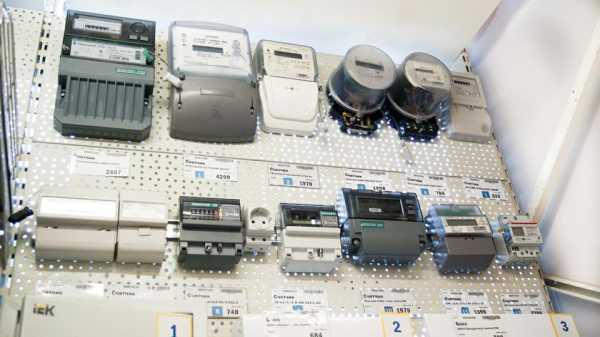

В настоящее время существуют следующие виды бытовых электросчётчиков:

• механические;
• электронные;
• однотарифные;
• многотарифные.

Даже в том случае, когда вы знаете, как подключить счетчик электроэнергии, ни в коем случае не делайте это с механическими устройствами. Дело в том, что они в ближайшее время выйдут из употребления, так как современные нормы электротехники данные приборы запрещают использовать из-за низкого класса точности.

На заметку! Механические или индукционные приборы весят значительно больше электронных и поэтому их крепят на специальную диэлектрическую панель или в электротехнический шкаф на имеющиеся в комплекте 3 винта.

На заметку! Электронный счётчик не только полностью соответствует требованиям по точности, он легче, имеет различные дополнительные функции, прост в монтаже, и установить его сможет даже любитель.

Для этого используется DIN-рейка, фиксирующаяся в специальном коробе или электротехническом шкафу. Кстати, в магазинах продаются уже укомплектованные электросчётчиками и автоматами шкафы. Их остаётся только прикрепить на стену и подключить к сети.

Как однотарифные, так и многотарифные устройства должны соответствовать классу точности 2.0 и выше. При этом вторые хороши тем, что позволяют существенно экономить электричество при работе в ночное время. Для этого необходимо придерживаться схемы потребления электричества с тем, чтобы пик его пришёлся на период с 23.00 до 07.00 часов. Именно в это время им пользуется наименьшее число потребителей, и в связи с этим установлена цена на него в размере 0.7 стандартного тарифа.

Если вы будете приобретать электросчётчик самостоятельно, рекомендуется остановить свой выбор на отечественной марке «Меркурий». Дело в том, что он адаптирован для работы в российских электросетях, и поэтому подключить счетчик электроэнергии Меркурий не составит труда даже в том случае, если ваше здание имеет оригинальную схему проводки. Кроме того его стоимость относительно небольшая, поэтому он доступен домовладельцам даже с небольшими доходами.

Правила установки приборов учёта электроэнергии

Как подключить счетчик электроэнергии однофазный и автоматы, регламентировано «Правилами установки электроприборов». Согласно названному документу домовладелец должен будет выполнить его установку с таким расчетом, чтобы имелось возможность беспрепятственного съёма его показаний. Он должен быть защищённым от механических повреждений, а вероятность хищения с него электроэнергии должна быть нулевой. Если вы смонтируете прибор с нарушениями данных правил, энергоснабжающая компания может отказаться его пломбировать и, следовательно, дать разрешение на его использование.

Что же касается места установки, то электросчётчик обычно монтируется на границе эксплуатационной ответственности владельца помещения и поставщика электроэнергии. Помещение, где будет размещаться данный электроприбор, должно быть сухим и иметь достаточную площадь для того, чтобы можно было беспрепятственно провести съёмку показаний.

На заметку! Опытные электрики, знающие, как подключить счетчик электроэнергии по всем правилам, советуют в любом случае стараться устанавливать его в электротехнический шкаф.

Можно также смонтировать его на жёсткую панель, которая используется при установке счётчиков на бетонных опорах ЛЭП, фасадах жилых или нежилых зданий. При этом приобрести с этой целью лучше всего прибор, способный функционировать при температурах до — 40 ºС.

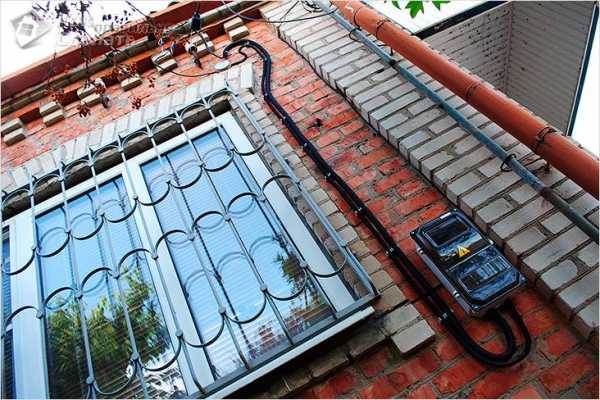

Непосредственно при монтаже снаружи счётчик устанавливается в утеплённые шкафы для того, чтобы он мог работать бесперебойно даже зимой. Существуют специальные колпаки, которые обеспечивают подогрев установленного внутри их устройства до +20º С. При этом обогрев осуществляется или с помощью ТЭНа, или при помощи электролампы.

Что касается места монтажа, то это может быть внутри помещения стена или специальная ниша. В руководствах по вопросу о том, как подключить счетчик электроэнергии, приводится примерная высота установки счётчика. Она должна составлять минимум 0.8 и максимум 1.7 м от уровня пола. По отношению к оконным и дверным проёмам такое расстояние должно составлять примерно полметра.

Даже в том случае, когда вы знаете, как подключить счетчик электроэнергии однофазный, нелишним будет каждый раз уточнять, какой именно провод нужно использовать в том или ином случае. Обычно это медная проволока сечением 2,5 мм², алюминиевой 4 мм², при этом запрещается использовать провод со спайками и скрутками.

Установка электрического счётчика

Если вы собрались подключить двухтарифный счетчик электроэнергии, вам нужно будет уточнить такую возможность в местной сбытовой компании заранее. Дело в том, что далеко не везде это возможно, и вы потратитесь на дорогостоящий прибор без какой-либо отдачи. Лучше просто установить стандартный однофазный прибор, он работать будет в любом случае.

Счётчик в обязательном порядке должен быть укомплектован автоматами или комплектом из плавких вставок и рубильника. Перед его монтажом в обязательном порядке необходимо будет оставить запас провода в 12 см от каждого токоведущего элемента для последующего ремонта прибора. Также при монтаже его уклон не должен превышать 1º, а фазы должны быть промаркированы разными цветами.

На заметку! Схема, позволяющая подключить счетчик электроэнергии к электросети, обычно поставляется вместе с самим прибором.

Обычно она включает в себя установку автоматов, позволяющих в случае необходимости обесточить объект для проведения ремонтных работ. Согласно ей при монтаже необходимо будет выдерживать пределы зачистки проводов в 2.7 см для каждого провода, а для ввода в сам аппарат 2 см.

Непосредственно сам монтаж выполняется в специальный бокс, оснащённый DIN-рейкой. На его корпусе обычно присутствуют наружные ушки для пломбировки. После того как бокс будет подготовлен, необходимо будет снять крышку с клеммного ряда и зачистить провода на необходимую длину. После этого вводим входной фазный провод в отверстие номер 1, расположенное слева на корпусе. Провод крепим слева клеммной пары первым винтом. После того как убедимся в прочности крепления, можно будет закрутить второй винт.

Аналогичным образом подводим провод к третьему отверстию и также подключаем выход фазы ко второй клеммной паре, а 0 — к четвёртой. Провода из второй пары зажимов ведём на осветительные приборы, автоматы и иные потребители электрического тока. Они подключаются последовательно при помощи перемычек. На нулевую шину нулевой провод заводится из четвёртой пары зажимов. На этом монтаж счётчика будет завершён.

Однако просто подключить счетчик электроэнергии Меркурий 201 мало, его необходимо также будет опломбировать и зарегистрировать. Для этого вам придётся обратиться в местный филиал энергосбытовой компании. Её специалист снимет первые показания с прибора учёта, опломбирует его и примет в эксплуатацию. В дальнейшем его эксплуатация и снятие с него показаний будет происходить в штатном режиме.

Периодически к вам будут приходить контролеры сбытовой компании для снятия контрольных показаний. Вы обязаны допускать их к прибору учёта беспрепятственно в любое время. В противном случае вы можете быть оштрафованы на достаточно серьёзную сумму.

koffkindom.ru

Какой электросчетчик выбрать для монтажа: обзор электросчетчиков

При проведении электромонтажных работ не обойтись без установки электросчетчика. Именно благодаря ему у нас в домах и квартирах организован учет электроэнергии. Современный рынок предлагает огромное количество разновидностей таких счетчиков, но на каком стоит остановить свой выбор?
Замена счетчика должна проводиться опытным электромонтером. Особенно этот вопрос актуален для тех, кто хочет заменить старый и отработавший свой срок электросчетчик и при этом не нарушить подачу электросети в доме, что часто бывает, если неправильно подключены провода.
Покупая счетчик на рынках, продавец старается продать модели подороже, утверждая, что они более качественные и удобные, но на самом ли деле это так?
Давайте разберемся.

Основные разновидности электросчетчиков

К основным видам относят:

1. Индукционные;
2. Электронные.

Первый тип — это привычные для нас старый вид электромеханических элетросчетчиков. Среди преимуществ можно выделить небольшую стоимость (в сравнении с новыми электронными моделями, где увеличен функционал и потребление электроэнергии) и более больший межповрочный интервал.

Второй тип — это новые электронные счетчики. Среди их преимуществ можно выделить:

• Высокий класс точности;
• Есть многотарифность;
• Компактность.

Такой электронный электросчетчик имеет возможность дифференцированного учета потребляемой электроэнергии. Это означает, что счетчик будет при многотарифной системе расчетов учитывать стоимость за электричество в ночное время по более низкому тарифу по сравнению с дневным.
Компактность такого оборудования тоже заслуживает внимания. Его легко установить в модульный щит на специальную DIN — рейку.
Такой прибор практически невозможно перекрутить и отмотать, как в старых моделях, а точность расчетов благодаря встроенной микросхеме более надежна и точна.

Кроме этих двух отличий видов счетчиков существует еще и другие:

• Однофазный;
• Трехфазный;
• Многотарифный;
• Двухтарифный;
• Однотарифный.

Правильный расчет параметров счетчика для монтажа необходимого электросчетчика должен исходить по и по номинальному току. Стандартный номинал для квартиры и дома составляет 80 А. Сюда входит общая максимальная суммарность всех подключаемых приборов к сети с учетом выделенной максимальной мощности для данного помещения

Мощность измеряется в ваттах, а необходимый номинальный ток в амперах.

Чтобы узнать какой рабочий ток на данном объекте или квартире необходимо всю суммарную мощность подключаемых электроприборов (так называемую установленную мощность) поделить на 220В. Результатом и станет потребляемый рабочий ток этого объекта в амперах. Счетчик же надо брать с номиналом на 10-20% больше полученного расчетного тока.
Счетчики могут быть как однотарифными так и многотарифными. Для получение максимальной экономии лучше ставить многотарифные, которые помогают сэкономить расход электроэнергии в разное время суток. Напоминаю, что в ночное время тариф на электроэнергию может быть меньше. При этом надо перезаключить договор с энергоснабжающей организацией о переходе на двухтарифную систему учета.
Также есть различие и по количеству фаз. Для квартир в основном устанавливают однофазные счетчики, а вот для частного дома или промышленного объекта, где к вводу могут быть подведены 3 фазы электроэнергии — трехфазные.
Стоит заметить, что в трехфазной сети 380В и три фазы. На входе электроэнергии на объект вместе с установкой защитных автоматов желательно устанавливать и УЗО (Устройство защитного отключения). Основной принцип действия УЗО заключается в измерение входящего и исходящего тока и в случае обнаружения утечки, УЗО полностью обесточивает всю сеть. Такое устройство обязательно должно быть установлено в загородном и многоквартирном доме.
Чтобы правильно определить какой именно электрический счетчик нужен, необходимо посмотреть сколько фаз в вашем доме или квартире. Говоря проще, нужно посмотреть сколько проводов подключено к вашему вводному автомату. Если обнаружен кабель с двумя жилами (ноль и фаза), то это однофазная сеть и для подключения вам необходим счетчик однофазный. Напряжение в таком счетчике составляет 220В, что должно быть указано на самом приборе.
Если вы увидели, что к вводному автомату идут 3 жилы, а четвертая подсоеденина к нулевой шине, то это говорит о том, что это трехфазная сеть и тут необходим трехфазный счетчик.
В некоторых ситуациях и только по разрешению сетевой организации в квартирах с 220В можно подключить трехфазный счетчик. В данном случае расчет будет верным, если будет задействована только одна фаза.

Обзор счетчиков разных видов вам продемонстрирует видеоролик:

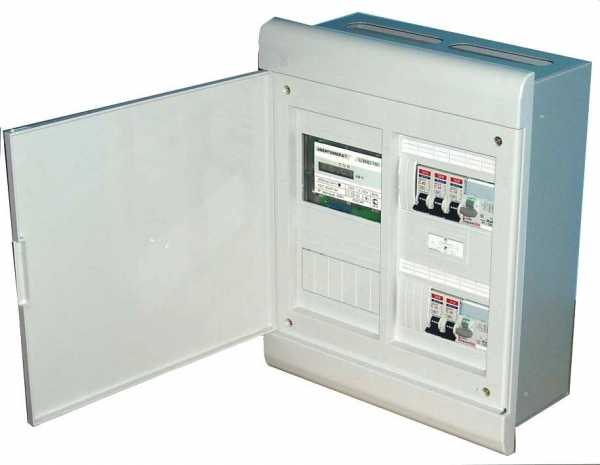

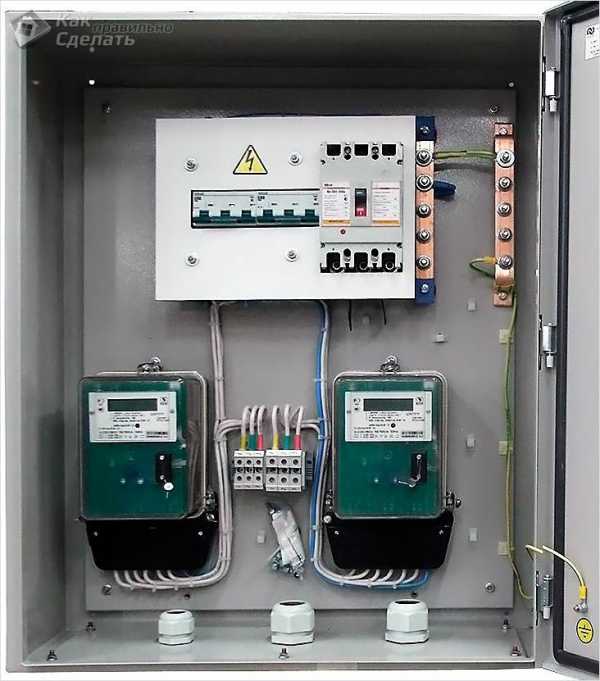

Способы монтажа электросчетчика в щит

По способу крепления в щите можно сделать выводы о приобретении того или иного прибора учета для квартиры или дома.
В зависимости от конструктивной особенности электрощита производится и его монтаж. Так возможно подключение на специальную DIN рейку или на специальную панель в щите.
Обычно такие учетные приборы устанавливаются внутри помещения, но бывает и на вводно — распределительных устройствах или же на улице.
Особенного внимания заслуживаем дата выпуска прибора учета. Так купив на рынке однофазный счетчик, который был выпущен более 2 лет назад, есть большая вероятность того, что инспектор, который будет его регистрировать попросту не поставит его на учет, а заставит его проверить в специалазирумой лаборатории или приобретать новый.
К трехфазным электроприборам этот срок еще меньше и составляет 1 год. Чтобы увидеть дату выпуска можно посмотреть на панель прибора и в паспорт (формуляр), который комплектуется с ним.
Если вы хотите установить ранее используемый электросчетчик для помещения, то на такой прибор должен быть документ о проведенной поверке данного прибора с давностью до одного года.

Стоит отметить, что, подключение электроэнергии в квартиру без правильно выбранного по типу счетчика с учетом даты его выпуска или поверки невозможно.

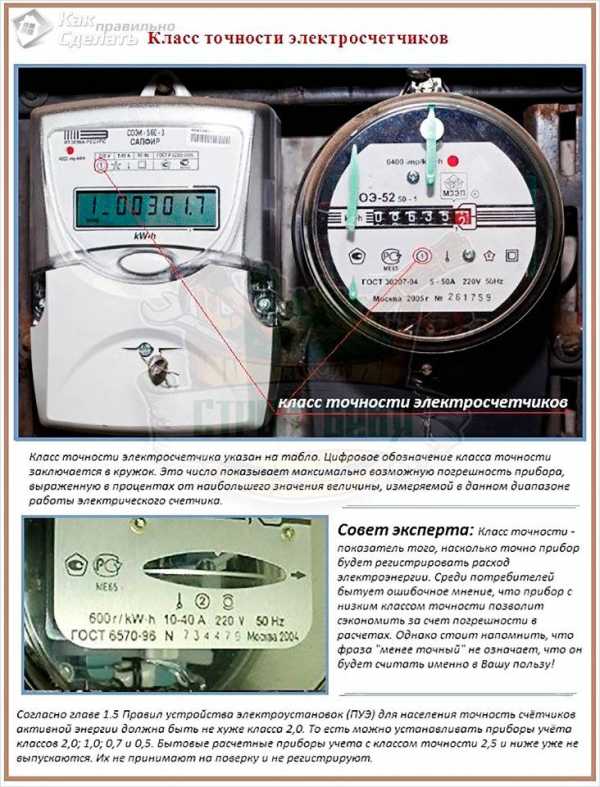

Как определиться класс точности электросчетчика?

После определения с фазами и типами электросчетчиков, максимального номинального тока, приступаем к выбору класса точности.
Чтобы понять это значение обозначает, то напомним, что
Класс точности это максимальная разрешенная погрешность, которая выражается в процентах.
Для квартиры этот показатель должен быть не хуже, чем 2. Чем выше класс точности, тем более точнее будут показания прибора. Имейте ввиду, что чем меньше цифра класса точности, тем точней прибор. Например, прибор с классом точности 1 более точен, чем с классом 2.
Имеются в продаже счетчики с классами точности:

Для гаража, квартиры или частного дома можно выбирать класс точности не более 2, а вот для магазина или автосервиса этот показатель не должен превышать 1.
В старых моделях можно встретить еще значение 2,5, но по-теперешнему законодательству использовать такие приборы учета не разрешают. Такие приборы требуют замены на более новые модели с необходим классом точности.
Еще один интересный вариант электросчетчиков — это приборы с разными тарифами. Основной смысл такого счетчика в наличии встроенных в него тарифных планов. Среди них бывают:

• Однотарифные;
• Двухтарифные;
• Многотарифные.

Двухтарифный счетчик работает в двух режимах с 700 до 2300, а после 2300 он переключается на ночной режим, который работает до 7 00 утра.
С наличием такого счетчика в квартире многие хозяева именно в период ночного тарифа начинают пользоваться стиральными машинками или обогревателями для дома.
Многотарифный счетчик имеет более двух встроенных режимов расчета.

При подключении электросчетчика стоит иметь ввиду, что при номинальной нагрузке больше 100А, подключение стоит проводить через трансформатор тока с имеющимся вторичным током в 5А.

Серия, модель и производители

Первым делом перед покупкой нужно узнать у сервисной компании электросети, какие производители и серии разрешены на установку в данном городе. Из полученного списка каждый может выбрать понравившуюся для себя модель и установить ее у себя.
Наиболее популярные модели электросчетчиков:

1. Нева;
2. Меркурий;
3. Энергомер.

Электросчетчик Нива 103 1SO.
Довольно удобный тип электромеханического счетчика, с барабанным типом циферблата. Очень надежный, цифры на счетчике всегда видны, даже если отсутствует сеть. Крепится на DIN рейку и имеет хорошую защелку. Имеет продуманную систему зажимов, которая гарантирует безопасную установку и снижает риск случайной поломки во время крепления.

Энергомер СЕ 101 —S6
Отличный вариант для установки энергосберегающими организациями.
Такой прибор имеет механический циферблат, а также возможность сохранять работоспособность при низких температурах. Крепится на трех винтах. Точные показания даже при сбоях в сети.

Счетчик Меркурий 231 АТ—01
Один из наиболее востребованных трехфазных электросчетчиков. Имеет встроенный интерфейс IRDA, что дает возможность дистанционного учета без взлома клеммной колодки. Есть 4 тарифных плана и 16 временных зон для качественного учета, журнал событий. Рассчитан только на внутреннее размещение.
Для однофазного энергопотребления, есть модель Меркурий 201.5. Имеет электромеханический циферблат с барабаном. Крепится на дин рейку. Есть также модели

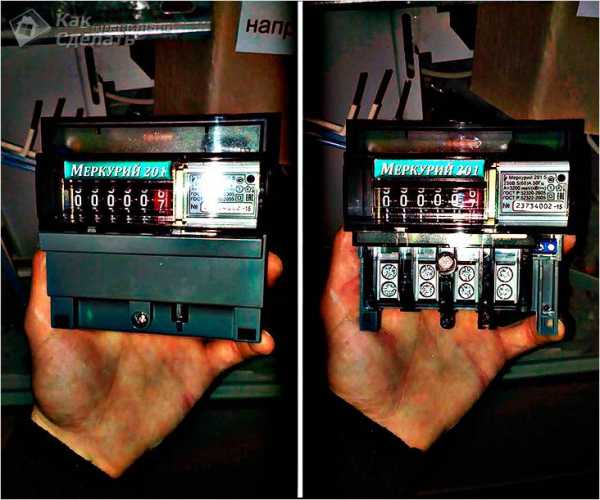

Меркурий 201
Однофазный электросчетчик с цифровым циферблатом.

Подводя итоги

Какой электросчетчик выбрать для своего помещения, чтобы у него была максимальная продуктивность и не высокая стоимость? Для этого следует:

• Рассчитать максимальную номинальную мощность тока для данного помещения;
• Узнать сколько фаз в щите;
• Выбрать производителя;
• Выбрать класс точности;
• Определить тип эл. счетчика;
• Уточнить, как лучше его монтировать;
• Выбрать тарифность счетчика.

После получения этих данных стоит обратиться в компанию электросети, где получить все необходимые данные о разращенных производителях и сериях электроприборов.
После приобретения счетчика вызывается инспектор, который проверит показания старого счетчика с заполнением акта и даст разрешение на замену. Если все в порядке, то электромонтер проведет качественную установку данного прибора в соответствии с нормативными актами. После этого снова вызывается инспектор энергоснабжающей организации, который после проверки качества и соответствия выполнения электромонтажных работ по установке счетчика выдаст акт о проверке узла учета электроэнергии с записью показаний нового прибора и опломбирует узел учета.
При установке счетчика электроэнергии впервые на объект требуется сделать проект узла учета, утвердить его в энергоснабжающей организации, выполнить его монтаж и так же сдать учет, как описано выше.
Самостоятельно покупать, монтировать и проводить замену без согласования с компанией энергосбыта нельзя, так как это противоречит правилам учета энергии и грозит большими штрафами за не законное подключение к электросети.
И вот в конце обзора немного о том, стоит ли и кому стоит переходить на многоставочный тариф:

electry.ru

Как выбрать счетчик электроэнергии самостоятельно

Электрический счетчик – очень важный электроприбор в частном доме. Все мы пользуемся электричеством, а для того, чтобы считать потраченную энергию и необходимо данное устройство.

Но иногда они приходят в негодность и возникает необходимость в приобретении нового. Тут и возникает трудность – какой  лучше приобрести для долгого пользования и большего удобства. В нашей статье вы узнаете, какие разновидности существуют и какие у каждого из них есть достоинства и недостатки.

Виды электрических счетчиков

Имеются несколько классификаций :

• По типу проходящего тока: Постоянный, переменный;
• По числу используемых фаз: Однофазный, трехфазный;
• По числу взимаемых тарифов: Однотарифный, двухтарифный, многотарифный;
• По типу рабочего механизма: Механический, электронный;
• По способу подключения: Через трансформаторы тока , прямого включения;
• По классу напряжения:  100В ,  220/380 В;
• По классу точности : 2,5 , 2,0 , 1,0 , 0,5 , 0,5S , 0.2.

В первую очередь необходимо выяснить, какая в вашем доме проводка (однофазная,  трехфазная), и, в соответствии с этим, выбрать прибор.

При выборе счетчика также обращают внимание на его показатель точности. Что из себя представляет этот показатель? Он показывает, насколько правильно выводит показания затраченной энергии счетчик.

Например показатель точности 1,5 говорит о том, что прибор в своих показаниях может ошибаться на 1,5 в большую или меньшую сторону, т.е. его погрешность составляет 2,5%.

Для частного дома подойдет счетчик с погрешностью в 2%. Счетчики с более низкой погрешностью обычно применяются на крупных предприятиях, где нужна высокая точность потребляемой энергии.

Что касается критерия тарифности, лучше выбрать многотарифный счетчик. Такой прибор отдельно считает киловатты в дневное и ночное время суток. Казалось бы, какая разница? А разница все же есть, так как в нашей стране свет, нагоревший ночью, имеет меньшую стоимость за киловатт. Следовательно, при учете этого нюанса можно неплохо сэкономить.

В последней же классификации выбор стоит только за вами. Поэтому сначала нужно узнать особенности данных видов, взвесить все за и против и лишь потом приобрести электроприбор.

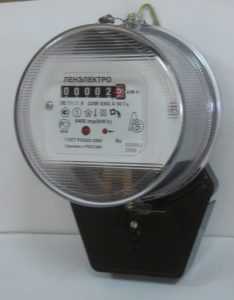

Механический электросчетчик

Такие счетчики знакомы всем еще с советского прошлого. В старых домах до сих пор можно увидеть эти устройства. Механический счетчик представляет собой черную фигурную коробку с прозрачным оконцем, через которое можно увидеть, как мотаются сгоревшие киловатты.

В его устройство  входят две катушки. Первая – катушка напряжения, служащая ограничителем переменного тока и создающая магнитный поток необходимого напряжения, вторая – катушка тока, создающая переменный ток необходимой силы тока.

Катушки создают магнитные потоки, которые пронизывая алюминиевый диск вызывают электромагнитные силы, которые затем и крутят этот диск.

При вращении диск соприкасается со счетным механизмом и выдает на экране число нагоревших киловатт. При этом чем больше тратится энергии, тем быстрее вращается барабан с цифрами.

Такие счетчики постепенно выходят из моды, но в то же время они все еще имеют некоторые преимущества перед современными версиями.

Достоинства и недостатки механических счетчиков

Среди достоинств механического счетчика можно отметить надежность в использовании и долгий срок работы. Ведь они сохранились в домах еще с советского периода и находятся в эксплуатации более полувека. Также этот счетчик независим от перепадов электрического тока и значительно дешевле по стоимости.

Недостатками же счетчика можно назвать погрешность точности показаний и самостоятельное потребление электроэнергии. Такие счетчики практически не защищены от хищения электричества и имеют большой размер.

Электронный счетчик

Принцип работы электронного счетчика заключается в преобразовании аналогового входящего сигнала в цифровой код, который показывает размер затрачиваемой при этом энергии. Полученный код отправляется в микроконтроллер, а затем выводится в цифровом виде на экран.

Самое главное в работе  – это микроконтроллер. Он производит все основные операции – анализирует полученный сигнал, производит расчеты энергии и выводит результаты на экран.

Электронный счетчик имеет намного более высокоорганизованную структуру, нежели механический. Он имеет следующие компоненты:

• Жидкокристаллический экран;
• Источник второго питания, который отвечает за преобразование переменного напряжения;
• Микроконтроллер, который получает входящий сигнал, анализирует его и переводит в цифровое значение затраченной электроэнергии;
• Преобразователь, переводящий аналоговый сигнал в цифровой, а затем в импульсный, который покажет количество затраченной энергии;
• Супервизор, формирующий сигнал сброса при нестабильном электричестве и выводящий аварийный сигнал при резком падении напряжения;
• Память, хранящая данные о затраченной электроэнергии за некоторый период времени;
• Телеметрический выход через который принимается сигнал того, что энергия потребляется;
• Часы, показывающие реальное время на экране;
• Оптический порт, считывающий показания счетчика и отвечающий за его программирование.

Достоинства и недостатки электронных счетчиков

Среди достоинств  электронного типа можно отметить малую погрешность в показаниях, многотарифность, хранение показателей в течение длительного времени. Также один электронный счетчик будет подходить для разных типов электроэнергии и при этом измерять качество и объем пропускаемой мощности электрического тока.

В случае, если с сети происходит хищение, счетчик это может выявить. Показания электроэнергии можно без затруднений дистанционно. Также устройство имеет малую габаритность и большой срок метрологического интервала.

Электронные счетчики чаще всего используются на крупных предприятиях. Недостатков у такого счетчика мало, но они все же есть: чувствительность к перепадам напряжения в электросети и большая стоимость, нежели механического . Также в случае поломки счетчик достаточно трудно отремонтировать, в большинстве случаев придется приобрести новое устройство.

Таким образом, рассмотрев все плюсы и минусы электросчетчиков, приведенные в нашей статье, вам остается только сделать выбор – надежный, проверенный поколениями прибор, который отстает в показателях точности или современное устройство с множеством дополнительных функций и удобством в использовании, но с увеличением стоимости и небольшим сроком использования.

После приобретения нового электросчетчика из дальнейших статей вы можете ознакомиться как самостоятельно заменить электрический счетчик. Это достаточно сложный процесс и при этом противозаконный. В случае, если соответствующие органы заметят, что вы сами поставили счетчик, вас могут оштрафовать.

Поэтому, вы можете установить счетчик самостоятельно или вызвать специалиста , который  запломбирует его и внесет данные о замене в соответствующие документы.

infoelectrik.ru

Как выбрать электросчетчик — индукционный или электронный

Чтобы фиксировать количество потребляемой электроэнергии на промышленных предприятиях или в домашних условиях, устанавливается электрический счетчик. Это является обязательным условием. Учитывая это важно осуществить правильный выбор этого предмета. Эта статья поможет вам обратить внимание на ключевые моменты того, как выбрать электросчетчик.

Типы устройства

Типы устройств

Стоит выделить основные виды счетчиков, которые различаются по принципу работы:

• Индукционный. Этот тип имеет сравнительно простой принцип работы. Сперва на параллельную обмотку поступает переменное напряжение. После оно протекает на следующую катушку. Вращение диска выполняется под воздействием возникающего магнитного поля между двумя электромагнитными катушками. Скорость вращения диска зависит от силы тока. Если говорить о положительных сторонах такого агрегата, то это надежность, доступная цена, продолжительный эксплуатационный срок. Что касается коэффициента точности индукционного типа, то он не превышает 2 класс.
• Электронный. При измерении данных о расходе электричества вся информация отображается на цифровом дисплее. Преимущества такого электросчетчика в том, что есть возможность вести многотарифный учет, и он имеет компактные размеры. Благодаря наличию стандартных интерфейсов можно осуществлять инсталляцию в системе автоматизированного коммерческого учета.

Класс точности

Под классом точности подразумевается погрешность в показаниях, которая выражена в процентах. На панели устройства можно увидеть символ в кружочке. Это как раз-таки и является классом точности. До недавних пор этот показатель был равен 2,5% практически во всех случаях. Сейчас с такой погрешностью в квартирах/домах счетчики устанавливать нельзя. Вместо них, используется устройство с погрешностью 2%. Именно это значение является максимально допустим. В продаже можно встретить устройства со значениями точности 0,2, 0,5 и 1.

Например, индукционные энергомеры имеют показатель погрешности 2%. Срок их эксплуатации до 25 лет. Если в ночное время напряжение минимальное, то точность будет понижаться.

В ближайшее время будет принят законопроект РФ, который гласит о том, что электросчетчики можно будет использовать с классом точности не более 1%. Поэтому если вы сейчас стоите перед выбором, учтите этот факт.

Однофазный или трехфазный

Однофазный электросчетчик

Другой нюанс, который необходимо учитывать при выборе электрического счетчика – фазность. Этот параметр определяет используемая у вас электросеть. Если к вводному автомату подведен провод с двумя жилами, то это однофазная, соответственно выбирайте однофазный тип на 220В. Если же провод состоит из четырех жил, то потребуется трехфазный тип с напряжением 380В. Напряжение в обеих случаях указывается на панели прибора.

Трехфазный счетчик

Трехфазный счетчик можно устанавливать и на одну фазу. При этом измерения будут правильные. Единственная разница в стоимости. Трехфазный агрегат стоит дороже.

Однотарифный или многотарифный

Чтобы выровнять пики потребления электроэнергии была введена многотарифная система учета. В частности, двухтарифная поощряет использовать электричество преимущественно в ночное время суток. В этот период стоимость за потребляемую электроэнергию уменьшается. Отталкиваясь от этого факта, обязательно проанализируйте, в какое время суток вы преимущественно много будете использовать электричество.

Для примера, если у вас есть электрические теплые полы и вы ими преимущественно планируете пользоваться в ночное время, то двухтарифный счетчик поможет вам значительно экономить средства. Однако здесь есть и другая сторона медали – однотарифный  долговечней. Кроме того, для двухтарифных приборов в скором будущем дневная стоимость электроэнергии будет выше, чем для однотарифных.

Дата выпуска (поверки) электросчетчика

При выборе однофазного счетчика, дата его производства должна быть не больше двух лет. Если этот показатель превышает 2 года, то такой измеритель не будет принят на учет. Более того, необходимо произвести поверку устройства или вовсе приобрести новый. Что касается трехфазного прибора, то этот показатель еще меньше – до одного года. Найти дату выпуска можно в паспорте или на панели устройства.

Максимальный и номинальный (базовый) ток

Максимальный и номинальный (базовый) ток электросчетчика

Другой нюанс, который учитывается при выборе счетчика – номинальный и максимальный ток. Так, чтобы узнать максимальный ток, посмотрите проект электроснабжения, на котором указывается максимальный вводной ток на автомате. Если осуществляется банальная замена прибора учёта электроэнергии, то посмотрите этот показатель на старом устройстве. Новый выбирайте с большим показателем максимального тока. Те есть если у вас стоит вводной автомат на 32А, то потребуется новый агрегат на менее 40А.

Итак, исходя из этой информации, вы можете уже приблизительно знать какой измеритель потреблённой электроэнергии понадобится для дома или для квартиры. Надеемся, что предоставленная информация поможет вам разобраться в этом непростом деле. В помощь о том, как правильно выбрать электросчетчик, дополнительно предлагаем просмотреть видеоролики.

Видео

kakpravilnosdelat.ru

Классификация электросчетчиков

Счетчики электроэнергии  – многофункциональные устройства для учета, потребления и сохранение информации по потреблению электроэнергии. Еще до недавно электросчетчики были достаточно простыми устройствами индукционного типа действия с одно тарифным учетом,  но с появлением в современном мире микро элементной базы счетчики стремительно эволюционировали, разделились по многим классам и функциональным возможностям.

1. Счетчики электроэнергии делятся на индукционные и электронные
   • Индукционные счетчики –названы так за счет эффекта магнитной индукции, приводящей в движение магнитопровод и отчетное устройство счетчика, под действием протекающего тока.    Особенности: слабая защита от хищений, повышенное собственное потребление, ограниченность доп. функций, низкий класс точности.
   • Электронные электросчетчики – устройства, с шунтом в качестве датчика тока ( в подавляющем большинстве) и микросхемой платы для анализа показаний и вывода на отчетное устройство.  Особенности —  высокий класс точности, возможен много тарифный учет и сохранение информации по потреблению.
2. По типу сети, к которой подключается счетчик
3. Способ подключения. Счетчики электроэнергии подключаются или напрямую к измеряемой сети, в этом случае подключение называют «прямым», или через измерительный трансформатор –«трансформаторное подключение»
4. По количество  измеряемых тарифов счетчики  подразделяются на много тарифные и одно тарифные. Много тарифная система учета –  это подсчет количества потребленной энергии в различное время суток, дней недели, связи с различной стоимостью электроэнергии в течении дня.  По умолчанию много тарифные электросчетчики запрограммированы под тариф «день-ночь» согласно смене тарифного расписания в Вашем регионе.
5. Тип тарификатор а у многотарифных электросчетчиков : с внутренним и внешним тарификатором
   • С внешним  тарификатором – переключение происходит под действием внешнего сигнала от внешнего тарификатора (отдельно приобретаемое устройство) или сигнал передается через каналы связи если электросчетчик включен в систему АСКУЭ
   • Внутренний тарификатор – устройство,  включенное в устройство электросчетчика. Из недостатков, при изменении тарифного расписания в регионе необходимость ручного перепрограммирования каждого счетчика.
6. По максимальному, базовому, стартовому измеряемому току
   • Стартовый ток –величина с которой начинается регистрации электроэнергии счетчиков
   • Максимальный ток— максимальная величина тока, при котором происходит корректная регистрация потребляемого тока.
   • Базовый ток — значение тока, который является  исходным для установления требований к счетчику с непосредственным включением.
7. По классу точности  – погрешность измерения относительно диапазона измерений. При классе точности 1 и максимальному току  60А, максимальная погрешность равна 0,6А. В настоящий момент большинство бытовых электросчетчиков имеют класс точности 1.0
8. По типам интерфейсов связи интерфейсы связи
   • Телеметрический (импульсный) – передача импульсов по двухпроводной линии связи пропорционально потребленной электроэнергии.
   • Оптопорт (ИК) порт –передача данных через инфракрасную связь.
   • RS 485 полудуплексный многоточечный последовательный интерфейс передачи данных. Передача данных осуществляется по одной паре проводников с помощью дифференциальных сигналов.
   • RS-232 – последовательный сетевой интерфейс стандарта RS-232 для обмена данными со счетчиками. Дальность передачи данных несколько десятков метров. По умолчанию встроен в большинство компьютеров. Необходима прокладка дополнительных линий.
   • ВОЛС – волоконно-оптическая линия связи для односторонней передачи данных измерения счетчика.  Необходима прокладка дополнительных линий.
   • CAN – (англ. Controller Area Network — сеть контроллеров) — стандарт промышленной сети, ориентированный прежде всего на объединение в единую сеть различных исполнительных устройств и датчиков.
   • PLC-модем — Power Line Communications (PLC) – современная телекоммуникационная технология, использующая электросеть для высокоскоростного информационного обмена данными . В этой технологии, основанной на частотном разделении сигнала, высокоскоростной поток данных разбивается на несколько низко скоростных, каждый из которых передается на отдельной частоте с последующим их объединением в один сигнал.. Таким образом, обычная электросеть используется одновременно для передачи  электроэнергию и обмена данными, без снижения основных функций.  Дальность передачи данных до 1-го километра
   • GSM — интерфейс сотовой связи. Позволяет дистанционно считывать информацию со счетчиков по линиям сотовых операторов. Нет необходимости прокладки дополнительных линий. в настоящий момент с GSM модемов в основном используют счетчики типа Меркурий 230 ART PQRSCGDN

www.elektro-portal.com
