Типы стропил – Виды и схемы стропильных систем

Виды стропил и их конструкция

При возведении малоэтажных конструкций необходимо правильно подбирать стропильные конструкции. Основное их предназначение — формирование прочного каркаса для закрепления кровельного материала, а также образование угла наклона для скатов крыши, обеспечивающих надёжный отвод атмосферных осадков. Стропила могут быть изготовлены из различных материалов и иметь разные виды конструкций, которые необходимо правильно подбирать в зависимости от типа возводимого объекта, количества атмосферных осадков в регионе, прочности основания и эстетических функций фасада.

Как выбрать материал для стропил?

Материал для стропильной системы выбирается из принципа обеспечения высокой прочности конструкции и простоты его монтажа. Наиболее распространённым является дерево с сечением от 50х100 мм до 150х100 мм, которое выбирается с учётом нагрузки на основание и технических особенностей кровельного материала.

Дерево перед применением в стропильных системах должно быть высушено в специальных сушилках, а затем отобрано с учётом минимального количества дефектов, таких как трещины и сучки. Для того чтобы стропила из дерева смогли прослужить достаточно долго их необходимо обработать водоотталкивающими средствами, пропитками против влияния насекомых и бактерий, а также составами, которые снижают уровень воспламеняемости.

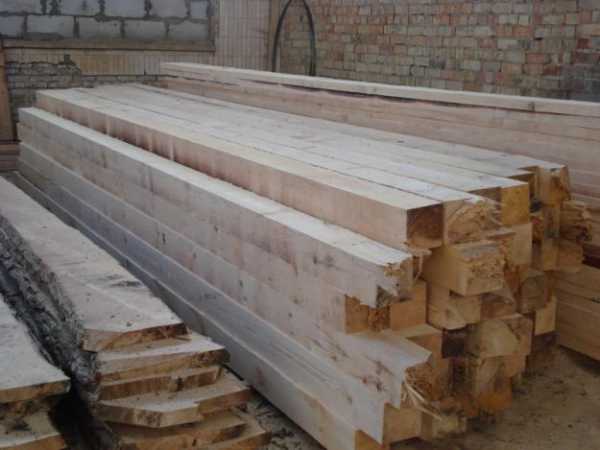

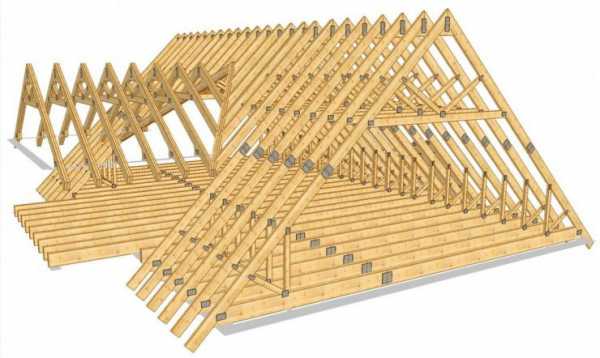

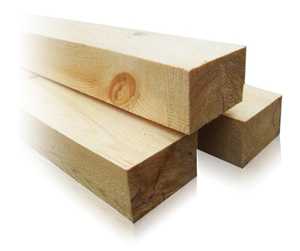

Рисунок 1. Деревянный брус для монтажа стропильной системы.

Применение древесины также оправдано с точки зрения её минимального теплового коэффициента расширения и использования в качестве обрешётки деревянных досок. То есть материал кровли будет надёжно и прочно закреплён и его не покоробит при резких перепадах температур. Но при этом необходимо обеспечить оптимальные условия для защиты от конденсации и попадания на них влаги.

Другим не менее популярным материалом для изготовления стропил является сталь. На её основе изготавливают металлические балки или профиля, которые, а отличие от древесины, не подвержены воздействию вредителей и грибка. Кроме того, при необходимости создания безопорного крепления (висячая конфигурация) для стропил стальная конструкция позволит создать большие пролёты с прочностью в несколько раз выше.

Стальные системы необходимо тщательно теплоизолировать, поскольку они имеют хорошую теплопроводность и в зимнее время являются источником холода. Дополнительно потребуется качественная гидроизоляция в виде наносимого слоя грунтовки и краски, которые позволят предотвратить образование коррозии.

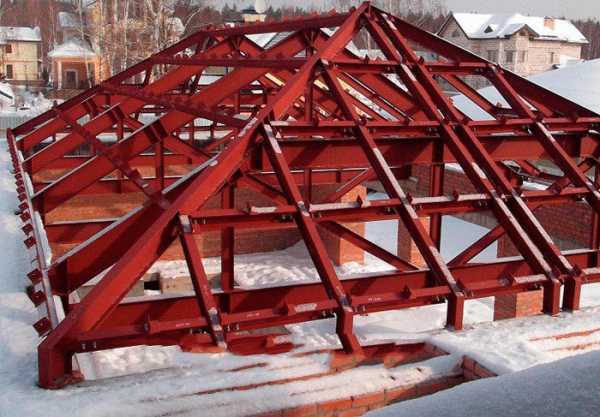

Рисунок 2. Внешний вид стальной стропильной системы.

При использовании стальных конструкций одновременно с деревянной обрешёткой потребуется изолировать их место контакта. Это связано с одним из свойств древесины выделять и впитывать влагу, в результате чего она при пониженной влажности воздуха будет отдавать влагу, а сталь — ржаветь.

Виды стропильных систем

Конструкция стропил может быть висячей или наслонной. Основным отличием висячей системы является отсутствие нескольких опор для одной балки стропил. То есть крепление выполнено только на мауэрлат. В результате этого создаётся значительная нагрузка на стены, а также на скаты. Поэтому дополнительно устанавливают под коньком распорки. Это существенно снижает усилие на растяжение и изгиб. Чем выше стропильная система и, соответственно, угол наклона скатов, тем большее сечение балок и креплений. Обычно в таких случаях делают мауэрлат из брёвен или бруса, который закрепляется на стальные штыри к стенам.

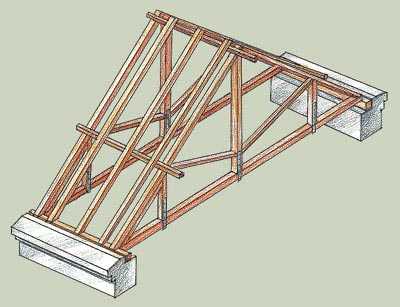

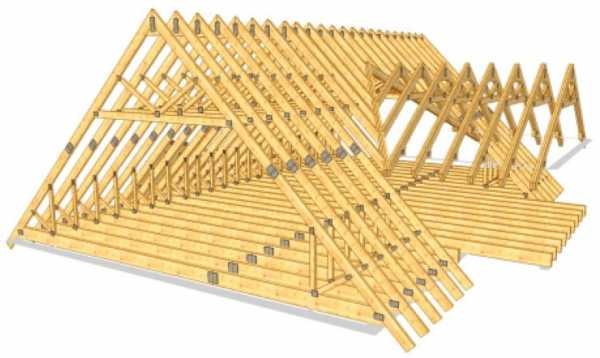

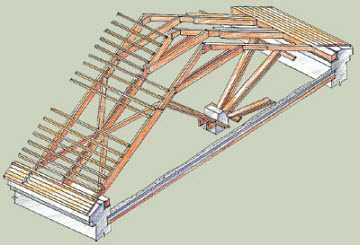

Рисунок 3. Типы висячих стропильных систем.

Соединение стропил выполняется в форме треугольника. Из-за ограничения максимальной нагрузки возможно покрытие крыши с расстоянием между двумя параллельными стенами до 9 м. Оптимальные наклоны скатов допускаются в пределах от 25° до 45°.

Основными преимуществами стропил висячего типа являются:

1. Простота конструкции и лёгкость реализации.
2. Минимальная нагрузка на основание.
3. Отсутствие промежуточных и узловых креплений.
4. Подходят для оборудования чердачного помещения.
5. Минимальный расход стройматериалов.

Наслонные системы предназначены для установки в зданиях с большой площадью и установленной несущей средней балкой. В конструкцию входят следующие элементы: стропила, мауэрлат, коньковая балка, стойки под коньковую балку, подкосы и распорки. То есть её реализовать намного сложнее, чем висячую конструкцию. Однако при этом возможно существенно снизить минимальный угол наклона скатов вплоть до 7-80, а также увеличить максимальную нагрузку.

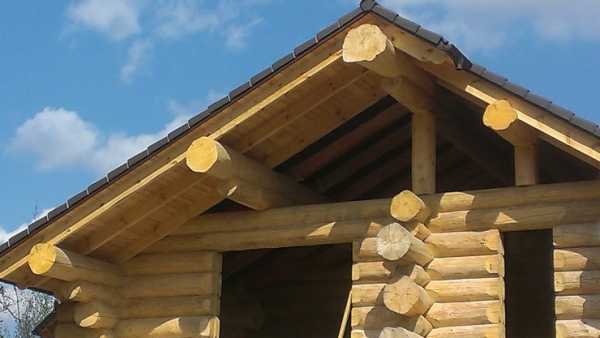

Длина пролётов может составлять от 4 до 6 м. Диаметр брёвен выбирается из расчёта минимального сечения в 180 мм. При установке дополнительных опор и распорок возможно уменьшение диаметра бревна до 150 мм, а длину одного ската увеличить до 15 м. Для упрочнения конструкции применяют стальные скобы и металлические пластинки с креплением на саморезы или гвозди. С целью защиты основания от попадания влаги появляется сделать отвесы с длиной до 500 мм.

Типы наслонных стропил

Наслонные стропила могут быть выполнены распорными и безраспорными. Безраспорные применяются в тех случаях, когда требуется снизить давление на стены дома. Виды стропил наслонного типа бывают следующие:

1. Стропила упираются в мауэрлат при помощи специальной врезки зубом. Дополнительно выполняется подшивка брусками и укрепление проволокой для более надёжной фиксации положения.
2. Низ стропильной ноги крепится на подвижное соединение на мауэрлат или бруски с выполнением жёсткой фиксации верхней части на болты, гвозди или другим способом на коньковый прогон.
3. Установка стропил с жёстким креплением к коньковому прогону.

Распорные стропила позволяют создавать такие конструкции, которые будут передавать распирающие усилия стенам здания. Тип монтажа от безраспорного отличается выполнением крепления стропильных ног к мауэрлату неподвижным способом. То есть он представляет собой нечто среднее между наслонным типом стропил и висячим.

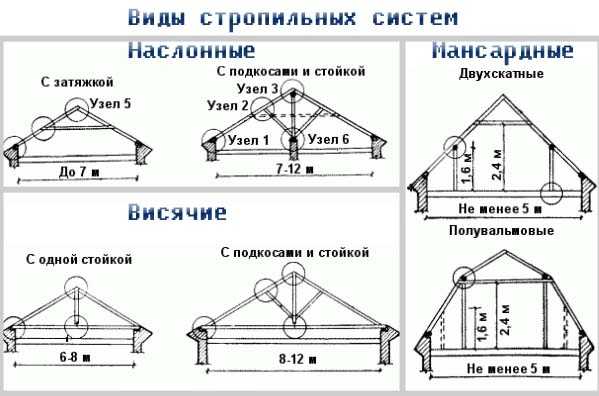

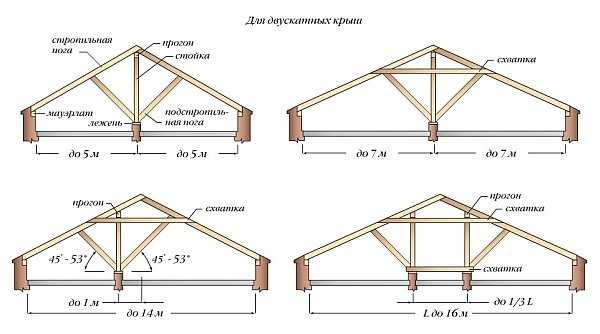

Рисунок 4. Наслонные стропильные системы.

Описание стропильных элементов

Стропила крепятся на мауэрлат, который укладывается на верхнюю часть обвязки стен. Между ними должен быть уложен гидроизоляционный слой, защищающий обвязку от попадания влаги. Для существенного упрочнения крепления используют анкера или стальные штыри с нарезанной резьбой, которые затягиваются на гайки и прижимаются шайбами.

В верхней части крепления стропил друг к другу устанавливают коньковый прогон. Он может либо находиться в висячем положении, либо закреплён к вертикальным опорам. Основное его назначение — увеличение прочности стропильной системы и обеспечение крепления для конька крыши. Торцевые части прогона могут выходить на торцевые стенки здания при формировании двускатной крыши.

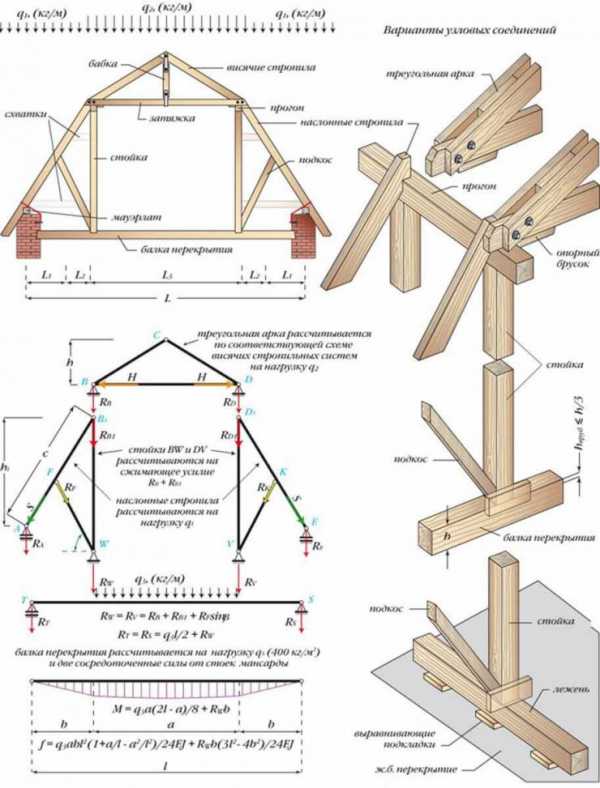

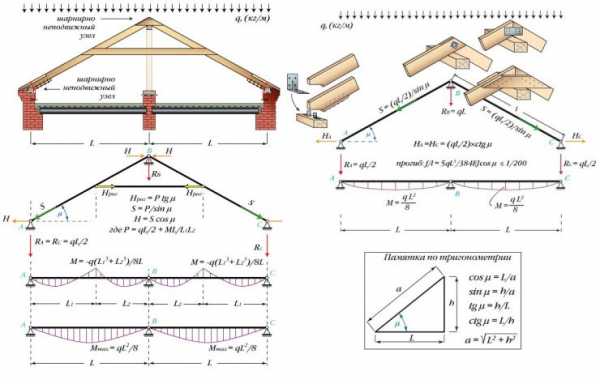

Рисунок 5. Элементы конструкции стропильных систем.

Коньковый прогон существенно увеличивает вес конструкции, однако при этом снижает сдвиговые и деформационные напряжения в стропилах. Чтобы обеспечить оптимальное соотношение прочности к весу необходимо провести соответствующие расчёты. Наиболее оптимальными считаются диаметры брёвен от 200 до 260 мм, а брусья — с размерами более 180х180 мм.

Как выбрать стропильную систему?

Выбор стропильной системы осуществляется на основе следующих критериев:

1. Конструкция напрямую зависит от выбора типа кровли.
2. Учитывается материал стен и особенности крепления мауэрлата.
3. Рассчитываются общие нагрузки на фундамент и подбирается материал для стропил.
4. Прочность конструкции определяется исходя из требований кровельного материала к монтажу, а также его технических характеристик.

Поделиться ссылкой:

Похожее

diyroof.ru

типы, варианты, элементы и узлы

Во время строительства любого сооружение непременно обращается внимание на качество и особенности стропильной системы. От крыши зависит, насколько безопасным, красивым, долговечным и теплым будет здание. Существует много видов крыш, отличающихся внешним видом, конструкцией и используемыми материалами. Поэтому перед непосредственными работами изучаются все виды стропильных систем, что позволит для каждого отдельного сооружения выбрать оптимальный вариант.

Специфика строительства крыши

Важно! Некоторые конструкции считаются идеально подходящими для частных жилых домов, а другие используются только для коммерческих или промышленных сооружений.

При создании стропильной системы учитываются некоторые требования к ней:

• высокая прочность и практичность;
• невысокие затраты на строительство;
• привлекательный внешний вид;
• долгий срок эксплуатации;
• стойкость перед разными осадками или иными воздействиями атмосферы;
• легкость и оперативность создания;
• идеальное соответствие требованиям, которые предъявляются к крышам в конкретной климатической зоне.

Наиболее часто для создания конструкций применяется древесина, но важно грамотно выбрать данный материал, чтобы он был правильно обработан и высушен. Не допускается превышение влажности брусков или досок, поэтому оптимальным значением будет 20 процентов. Храниться элементы стропильной системы крыши до непосредственного использования должны штабелями, причем они укладываются на специальные поддоны.

Важно! Все деревянные части перед использованием покрываются антисептиками и антипиренами, чтобы сделать их более устойчивыми к возгоранию, воздействию влажности или насекомых.

Основные разновидности стропильных систем

Виды стропильной системы являются многочисленными, поэтому перед возведением дома важно разобраться во всех разновидностях, чтобы выбрать оптимальный вариант для конкретного строения. К этим типам относится:

• Односкатная стропильная система. В такой крыше все стропила представлены балками, опирающимися о стены строения. Нередко стены обладают в строениях разной высотой, а в этом случае формируется скат с некоторым уклоном. Если стены обладают одинаковой высотой, То можно сделать даже плоскую крышу. Такой вид стропильной системы редко применяется для жилых домов, так как оптимально пользоваться им для разных небольших строений, например, бани или гаража.

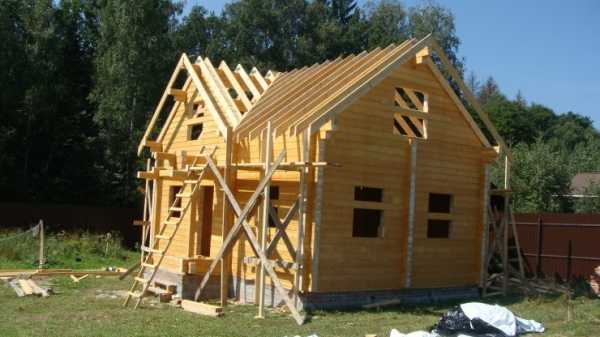

• Двускатная стропильная система. Этот вид представлен рядом ферм в форме треугольника. Соединяются все стропила под некоторым углом, что создает два ската. Данный вариант стропильной системы считается простым в формировании, поэтому нередко владельцы сооружений занимаются данным процессом самостоятельно. По-другому она называется щипцовой.

Видео по теме:


• Ломаная. Считается разновидностью двускатной конструкции, но в процессе ее создания формируется скат с определенным изломом. Под такой крышей оптимально делать мансарду, обладающую просторными размерами и другими оптимальными параметрами.
• Четырехскатная стропильная система. По-другому называется полувальмовой, причем представлена она двумя скатами в форме трапеции, а также двумя треугольными скатами, которые находятся на торцах сооружения. Такая крыша обладает привлекательным видом, но процедура ее создания считается сложной и специфической.

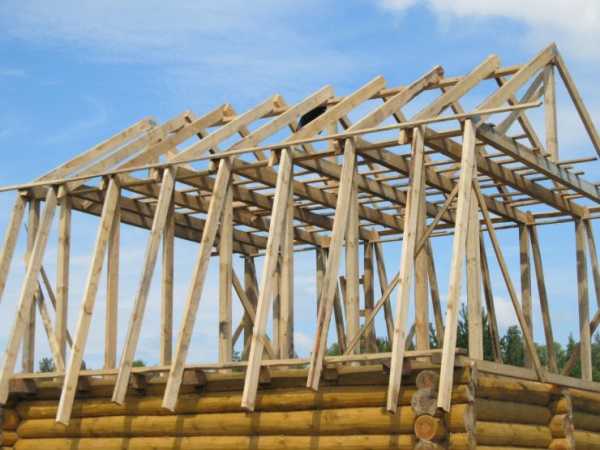

• Четырехскатная. Она так же называется вальмовой. Состоит из двух вальм, имеющихся в торце строения, а также из двух боковых скатов, представленных в форме трапеции. При грамотном формировании такой конструкции обеспечивается организация крыши, отличающейся повышенной устойчивостью перед сильными ветрами и прекрасной теплоизоляцией.

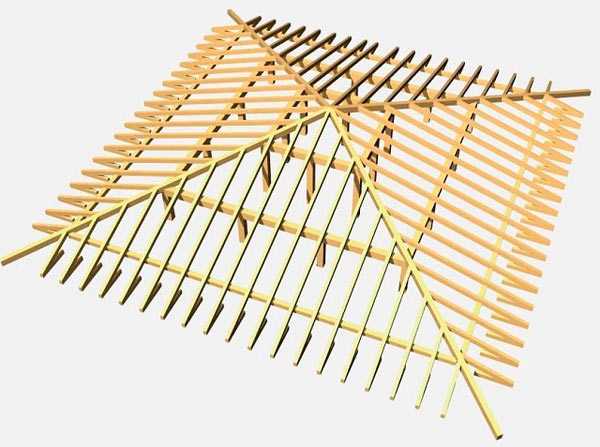

• Шатровая стропильная система. В нее входит четыре вальмы треугольной формы, которые сходятся в центре. Используется этот вариант только для строений, имеющих квадратную форму. Неплохо смотрятся на небольших архитектурных формах, к которым относятся беседки или бани.
• Судейкина. Эта конструкция используется достаточно редко, хотя некоторые люди предпочитают именно ее создавать на своих домах за счет наличия многочисленных плюсов. Для ее организации формируется ряд из балок, соединенных особым способом, поэтому по внешнему виду напоминает пологую шатровую крышу. К ней прикрепляется 4 треугольных ската, причем их вершины направлены вниз, а именно к углам строения. Между ними формируются значительные по размеру фронтоны, поэтому под такой конструкцией легко можно сделать крупную мансарду, отличающуюся прекрасными теплоизоляционными свойствами и хорошим освещением. Еще одним плюсом такой крыши является то, что на ней практически не задерживается снег, поэтому во время монтажа водосточной системы можно сэкономить значительное количество средств.

Таким образом, виды стропильных конструкций являются многочисленными, причем каждая разновидность создается особым образом и обладает некоторыми плюсами и недостатками. Выбирается конкретный вариант в зависимости от самого строения.

Из какого материала создаются стропильные системы?

Для формирования этих конструкций могут использоваться различные материалы. Наиболее оптимальным считается применение элементов из древесины.

Важно! Узлы стропильной системы, сделанные из дерева, отличаются высоким качеством, долговечностью и надежностью, но для их долгого срока службы перед применением надо обработать их особыми защитными составами.

Для создания конструкций используется брус, причем желательно, чтобы он имел размеры 150х150 мм. Дополнительно применяются доски 50х150 мм, а для усиления крыши подходят более толстые бруски и доски, которые надежно фиксируются друг с другом.

Во время формирования стропил оптимальным считается использование сосновой древесины, причем брус предварительно должен вылежаться, чтобы после организации кровли не изменил свою форму и размеры, поэтому при таких условиях значительно увеличивается стойкость всей конструкции перед разными факторами.

Небольшого размера стропила делаются из досок, причем для придания им оптимальной прочности рекомендуется сшивать несколько элементов.

Некоторые люди предпочитают при возведении частного строения пользоваться металлическими элементами для создания крыши. Но применение металлического профиля обладает некоторыми минусами, так как металл подвергается процессу коррозии. Обычно устанавливаются такие элементы под прогонами конька, что дает возможность сделать оптимальную опору, так как именно прогоны обычно подвергаются значительным нагрузкам.

Виды систем в зависимости от используемых стропил

Типы стропильных систем отличаются не только конструкцией, но и используемыми стропилами. К их разновидностям относится:

• Висячие стропила. Они называются по-другому выносными. Обладают двумя точками опоры, причем они применяются для любой пары. В качестве этих точек выступают несущие стены строения. Это позволяет работать стропилам не только на изгиб, но и на сжатие. Важно устанавливать стропильные ноги таким образом, чтобы они опирались не на сами стены, а на смонтированный мауэрлат, представленный опорным брусом значительной толщины. Для формирования мауэрлата применяется деревянный опорный брус, а также допускается делать его из досок, которые надежно и правильно соединяются друг с другом, после чего он фиксируется на торцах стен. Стропила прикрепляются к мауэрлату врубкой, после чего дополнительно крепятся разными крепежными элементами, причем обычно для этого используются скобы или кронштейны. При таком устройстве формируется распирающее усиление, передающееся стенам. Для компенсации этого распирания формируется затяжка, которая соединяет внизу все пары стропил. За счет того, что она монтируется внизу, то дополнительно выступает в качестве перекрытия.
• Наслонные стропила. Данные виды стропил применяются исключительно для домов, в которых имеется несущая стена, находящаяся в середине строения. Опорой для них выступают сами стены сооружения, а вот средняя часть фиксируется за счет внутренних опор или несущей стены, находящейся посередине дома. Работают такие элементы только на изгиб, поэтому даже если на них будут воздействовать многочисленные нагрузки, они не будут работать на сжатие. За счет такого специфического устройства допускается во время создания системы пользоваться достаточно тонкими элементами, что позволяет получить легкую систему, которая не будет оказывать существенного воздействия на стены и фундамент строения. За счет этих стропил можно сэкономить дополнительно на строительных материалах.
• Комбинирование стропил. Вышеуказанные виды стропил могут сочетаться в одной крыше, причем обычно такой вариант применяется для строений, обладающих необычной и сложной конструкцией.

Важно! Оптимально для строений, у которых нет опоры, применять висячую систему, а для сооружений, оснащенных опорой, идеально подходят наслонные элементы.

Таким образом, стропильные системы представлены в многочисленных видах. Каждая разновидность создается особым образом и обладает своими особенностями и параметрами. Для простых строений оптимальным считается применение односкатной крыши, а для полноценных жилых домов рекомендуется делать двускатную или вальмовую конструкцию. Последний вариант считается наиболее сложным в создании, но если грамотно подойти к процессу, то обеспечивается получение долговечной, красивой и прочной конструкции. При отсутствии опыта работы рекомендуется обращаться к профессионалам, но простые виды стропильных систем легко монтируются своими руками без специфических материалов и особых необычных навыков.

Посмотрите еще статьи:

kryshagid.ru

виды, материалы для стропил, защита бруса

Надежные, прочные стропила на основе качественного материала являются каркасом крыши, который несет на себе основную нагрузку. Стропила определяют не только выносливость проектируемой конструкции, но и ее внешний вид.

Если менять детали отделки или стелить утеплитель не составляет труда, то при повреждении стропил потребуется капитальный ремонт. По этой причине работа должна выполняться с максимальной точностью.

Тип кровли определяет способ постройки стропил

Многие тонкости возведения стропильной системы зависят от типа будущей крыши. Стропила шатровой кровли будут значительно отличаться от стропил односкатной, поэтому до начала работ необходимо выбрать тип конструкции.

Так можно будет с легкостью определить порядок действий и понять, будет ли нужна помощь специалиста или с работой можно справиться своими силами.

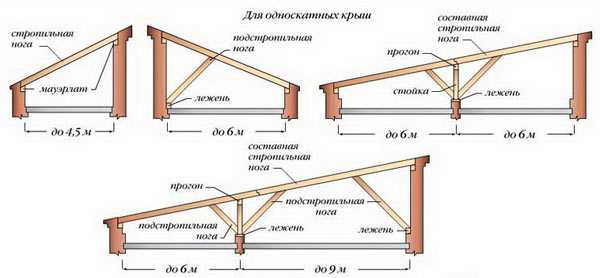

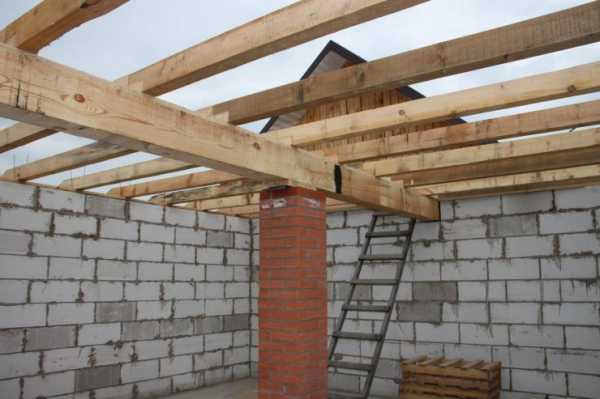

Для односкатной кровли требуется самая простая стропильная система. В данном случае опорой для ската служит противоположная стена, а величина угла наклона зависит от длины (высоты) подпор. Обычно угол составляет примерно 45–60 градусов.

Стропильные балки должны быть установлены абсолютно параллельно. Их расположение аналогично и при возведении двускатной крыши.

Однако конструкция двускатной намного сложнее. Балки ее стропил в нижней части опираются на мауэрлат или предназначенные для этого опоры, а в верхней – соединены на коньке.

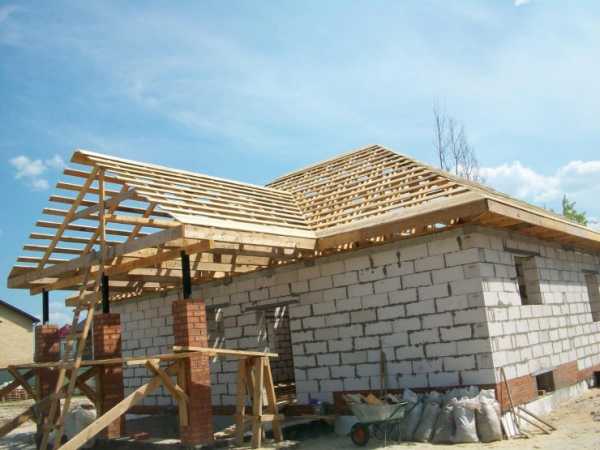

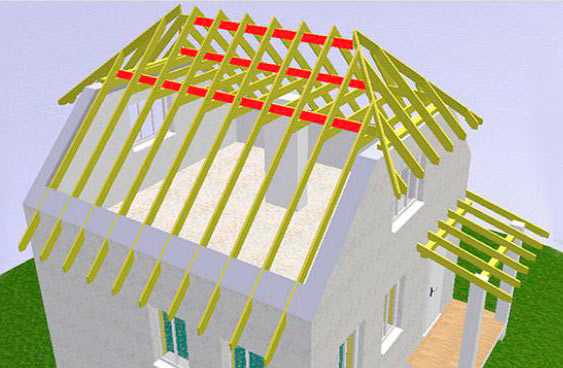

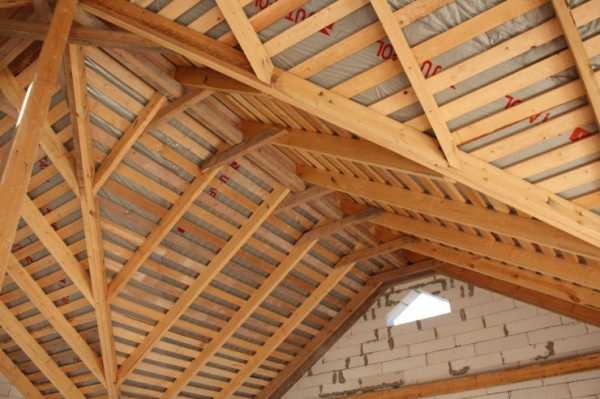

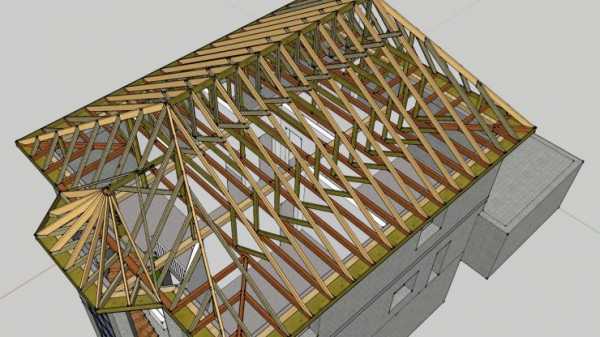

Стропильная система вальмового типа крыши характеризуется наличием достаточно сложных соединений и перекрытий.

Основной отличительной чертой (от двускатной) является отсутствие фронтонов, на месте которых расположены треугольные детали крыши, требующие использования специальных диагональных стропил.

Такая система намного сложнее в исполнении, однако результат стоит того: кровли данного типа выглядят весьма привлекательно.

При проектировании вальмовой кровли лучше обращаться к помощи специалистов, поскольку некорректно проведенный монтаж стропильной системы может стать причиной обрушения конструкции в результате неравномерно распределенной нагрузки.

Кровля шатрового типа – одна из разновидностей вальмовой. Внешне она напоминает пирамиду. Для стропильной системы шатровой крыши необходимо основание в виде квадрата или правильного многоугольника.

Важно также правильно рассчитать уклон. Если величина определена недостаточно точно, в дальнейшем это может стать причиной проседания кровли, нарушения герметичности и т. д. При выборе «шатра» также лучше заручиться поддержкой специалистов.

Еще одна разновидность наиболее популярных кровель, используемых при строительстве загородных домов, – мансардная. Ее стропильную систему проектируют с ориентировкой на сохранение по возможности большего пространства для чердачного помещения.

Сделать стропила для крыши своими руками не так уж и сложно, главное следовать инструкции.

А если стропильная система уже установлена, то можете прочитать советы по кровле крыши профнастилом в этой публикации.

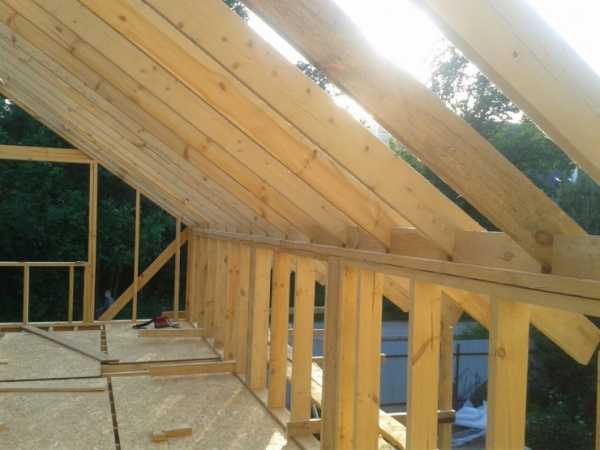

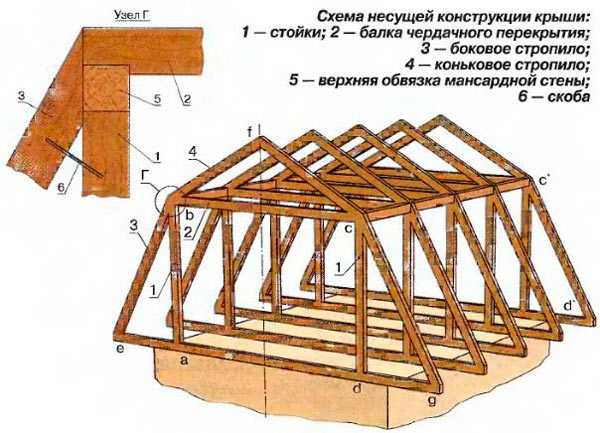

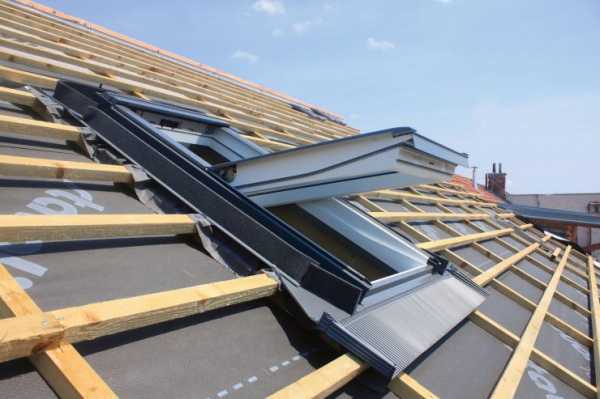

Мансардный тип кровли во многом напоминает двускатный, однако включает в себя четыре элемента: два верхних пологих ската и столько же крутых нижних. По этой причине стропильная система ломаной кровли более сложная, чем двускатной.

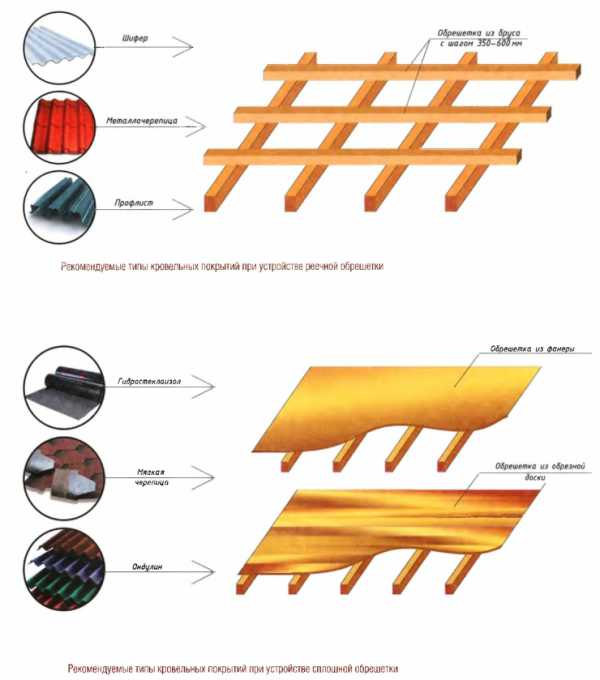

После определения типа конструкции надо также решить, какой кровельный материал будет использоваться. При выборе легкого материала (например, ондулина) стропильную систему можно делать более легкой, чем, например, при применении обладающей значительным весом керамической черепицы.

Лучший материал для стропил

На сегодняшний день наиболее надежными считаются деревянные стропила. Среди других преимуществ стропил из дерева следует назвать легкость монтажа и относительную дешевизну.

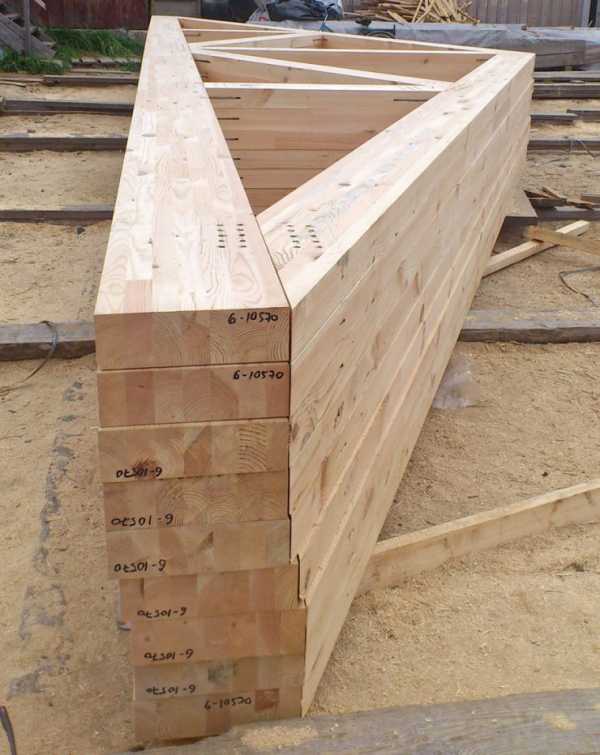

Для строительства деревянных перекрытий применяют брус на основе хвойных деревьев. Данную породу дерева довольно легко обрабатывать. Для строительства стропил используют брус шириной 10–15 см, толщина которого должна быть около 5 см.

Длина будущих стропил и угол их установки определяют длину бруса.

Для стропил наиболее подходящим является уже вылежавшийся брус: он не изменит формы после возведения кровли, что обеспечит устойчивость конструкции.

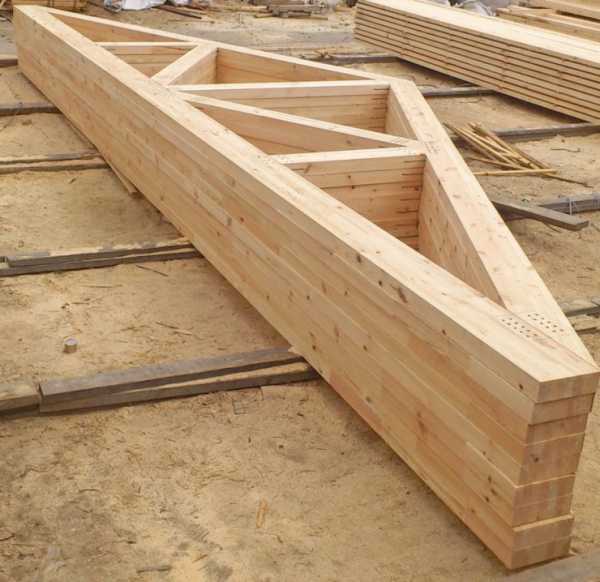

В качестве материала для стропил используются также доски, однако их при этом сшивают.

Следует отметить, что деревянные стропила подходят для устройства кровель частных домов. Что касается промышленных зданий и многоэтажек, то при их возведении используются стропила из металла или других материалов.

Металлические стропильные системы в загородном строительстве – большая редкость, поскольку они не дают возможности сохранять тепло.

Что касается дерева, то оно обладает достаточно высоким уровнем теплоизоляции, и его использование экономически наиболее выгодно, поскольку позволяет в значительной мере сократить расход энергии.

Виды популярных стропильных систем

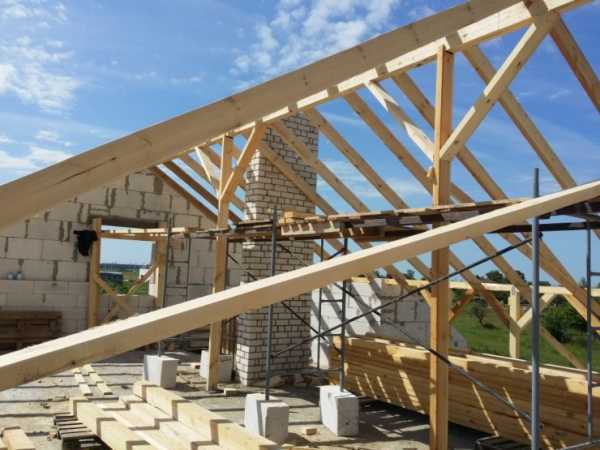

Независимо от размеров стропил и их типа, любая стропильная система представляет собой совокупность балок, элементов крепежа и других деталей. Их назначением является равномерное распределение всей нагрузки по поверхности крыши.

От правильного расчета всей архитектуры системы стропил зависит надежность будущей кровли.

От того, насколько качественно рассчитана вся архитектура стропильной системы, зависит надежность строящейся крыши.

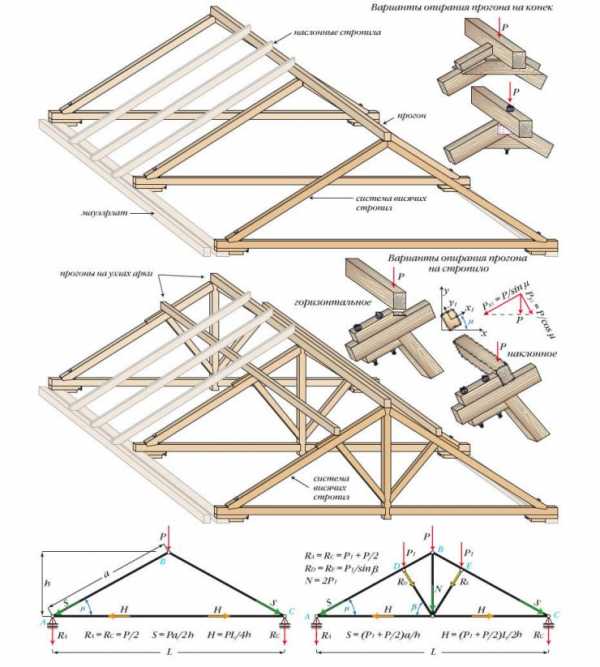

Стропильные системы бывают двух видов: с висячими и наслонными стропилами.

Наиболее популярные – наслонные стропила. Их отличительной чертой является то, что при монтаже стропильные ноги упираются в располагающийся вдоль периметра брусок.

В центральной части используют простой коньковый прогон. Для увеличения прочности конструкции вся стропильная система поддерживается при помощи балок.

Второй вариант – висячие стропила. В конструкции данного типа производится установка дополнительных элементов для оптимального распределения нагрузки по поверхности кровли.

Основные элементы

Стропила – часть несущей конструкции крыши.

Наслонный тип стропил состоит из следующих деталей:

• стропильные ноги – расположенные вдоль скатов бруски;
• лежни;
• прогоны;
• подкосы.

Основной функцией стропильных ног является защита крыши от прогибов, часто образующихся в результате воздействия снежного покрова.

Остальные элементы служат для поддержки кровли, снятия нагрузки с остальной ее части и распределения на опорные столбы и стены.

Использование наслонных стропильных конструкций целесообразно в случае, если предполагается использовать в конструкции столбы вертикального типа. Между ними должно оставаться свободное пространство (как минимум 8 метров).

Эти сравнительно небольшие пролеты перекрываются при помощи стропильных ног, расположенных на расстоянии 800–1200 см одна от другой.

Для достижения достаточной прочности конструкции рекомендуется использование системы дополнительных стоек, опирающихся на лежни и при необходимости поддерживающих прогон.

Так, при установке стропил надо обращать внимание на то, чтобы верхними концами они упирались в прогоны, а нижними – в мауэрлат.

Что касается мауэрлата, который переносит часть нагрузки на стены и является одной из важнейших частей системы стропил, то он должен быть прикреплен к верхнему обрезу стены.

Для максимальной устойчивости стропильных ног нужно смонтировать подстропильную раму.

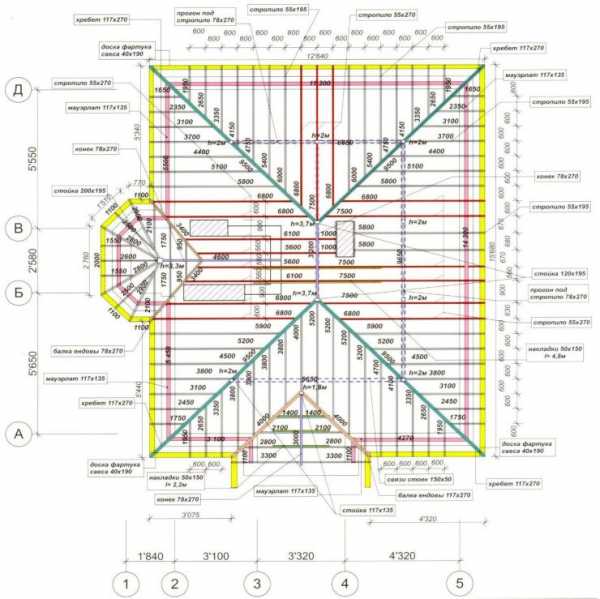

Проектирование системы стропил для крыши

Уже говорилось о том, что при планировании стропильной системы необходимо ориентироваться на тип будущей кровли.

Но есть несколько универсальных правил монтажа и проектирования, которые применимы к любому виду кровли.

Разработка конструкции должна вестись с учетом следующих факторов:

• Если необходимо утепление крыши, то этапы работы следует организовать с учетом закладки утеплителя при монтаже стропильных ног.
• Надо принять во внимание такой важный момент, как вес проектируемой крыши. Мощность стропильной ноги должна рассчитываться в соответствии с данной величиной.
• Чтобы правильно выбрать древесину, надо обратить внимание на время ее заготовки, место хранения и условия сушки.
• Выбирать лучше смолистые сучья, поскольку смола представляет собой природный антисептик и прекрасно защищает материал от вредного воздействия микроорганизмов, благодаря чему срок эксплуатации стропил значительно увеличивается.
• При изготовлении стропил для кровли вальмового типа следует помнить, что они должны иметь разное сечение.
• Самые прочные стропила необходимо устанавливать в местах соединения нескольких брусков.
• Особенно тщательно надо выбирать брус для ендовых стропил, так как место стыка плоскостей наименее прочно, и именно здесь часто возникают проблемы с протеканием.

Защита бруса

До начала работ по установке стропильной системы и прокладке материала для гидроизоляции необходимо позаботиться о защите бруса от насекомых и огня. Следует упомянуть, что в некоторых СНиП для разных типов крыш прописан пункт защиты перекрытий от огня.

Брус пропитывается особыми веществами – антипиретиками, которые значительно снижают его горючесть.

Материал обрабатывается также антисептиками, которые защищают его от гниения. При работе надо последовательно обрабатывать все участки, уделяя особое внимание тем, которые будут более подвержены воздействию неблагоприятных факторов. Особенно тщательно надо прорабатывать стыки.

Для нанесения составов используют широкую кисть с длинным ворсом. При работе необходимо надевать респиратор, чтобы защитить органы дыхания, и специальные очки для защиты глаз.

Специалисты рекомендуют наносить составы в два слоя.

Перед обработкой древесина должна основательно просохнуть. Сухое дерево лучше всего впитывает антисептик и антипиретик. Кроме того, средства будут действовать очень долгое время.

После полного высыхания бруса и основательного впитывания нанесенных составов можно приступать к установке стропильной системы.

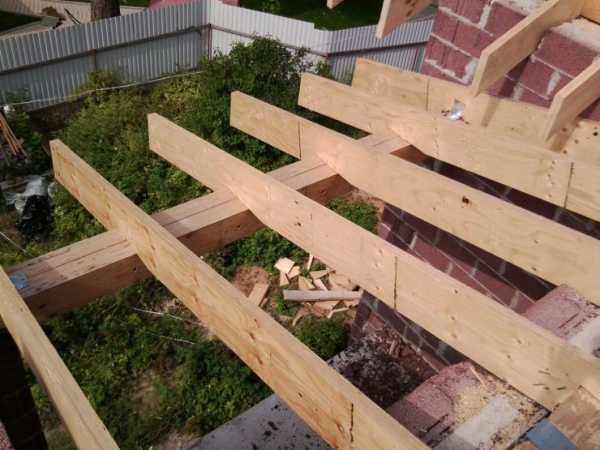

Установка стропил

Примерная схема монтажа стропильной системы выглядит следующим образом:

1. Первым делом надо заняться укладыванием мауэрлата – бруса, который практически держит на себе всю систему стропил. Укладка мауэрлата производится по верхнему краю стен, вдоль периметра всего помещения. В нем необходимо установить особые крепления, расстояние между которыми должно составлять примерно 120 см.
2. С целью оптимизации гидроизоляции под мауэрлатом укладывается рубероид. Можно использовать также другие гидроизоляционные материалы.
3. Брус следует укладывать по соседству со шпильками и обозначить места, где будут располагаться отверстия. После высверливания отверстий шпильки продевают в мауэрлат с таким расчетом, чтобы они выступали на несколько миллиметров. После этого мауэрлат фиксируется с помощью гаек и шайб.
4. После окончания установки мауэрлата надо переходить к следующему этапу – креплению к нему стропил.
5. Стропильная нога устанавливается в требуемое положение и фиксируется к мауэрлату. Для этого используют кронштейны из оцинкованной стали. Надо заранее подготовить скобы и саморезы.

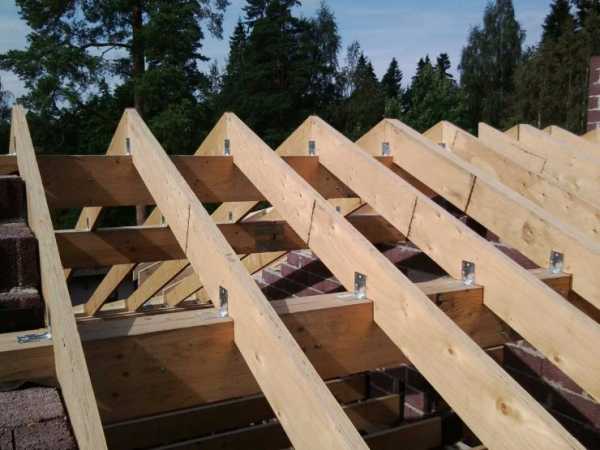

Применение кронштейна позволяет избежать возможного смещения стропил, которые располагаются вдоль мауэрлата. Для этой же цели используется скоба.

При помощи кронштейнов скрепляют также коньковую часть кровли и стропила.

Для дополнительного усиления коньковой части крыши и ее крепления используется рейка, при помощи которой расположенные в противоположных сторонах стропила соединяются в форме буквы «А».

Для большей надежности соединения между собой стропил рекомендуется также применять шпильки. При использовании в качестве кровельного покрытия ондулина их минимальная длина должна составлять 8 мм.

Это же правило относится к остальным легким материалам.

При использовании керамической черепицы длина шпилек должна составлять как минимум 10 мм.

Чтобы предотвратить смещение стропил, в одном узле рекомендуется использовать одновременно две шпильки.

Порой возникает ситуация, когда необходимо удлинить брус. В таком случае брусья соединяются внахлест специальными шпильками, отличающимися особой прочностью. Их диаметр должен быть не менее 10 миллиметров.

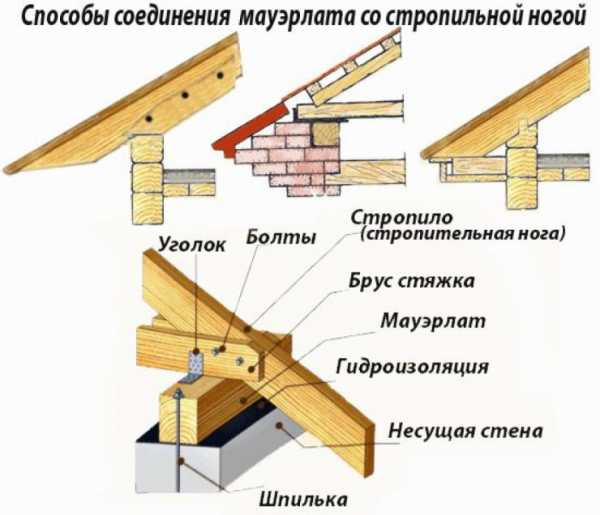

Способы крепления стропила к мауэрлату

Крепление стропил – один из наиболее важных моментов монтажа кровли. От способа крепления зависит уровень сопротивляемости крыши неблагоприятным погодным условиям: ветру, снежным завалам, резким колебаниям температуры.

Дерево сжимается при высоком температурном режиме и расширяется при повышенной влажности.

Поскольку вся система стропил как бы «дышит», для профилактики смещений и разрывов соединения не следует делать жесткими.

Особенно большую опасность при некорректном монтаже предоставляет возможность возникновения действующих на стены дома распорных сил.

Есть два способа соединения мауэрлата и стропил: жесткое и скользящее. Тип сопряжения выбирают в зависимости от формы кровли и конкретного вида стропил: висячих или наслонных.

Жёсткое крепление

Основным правилом жесткого крепления является абсолютное исключение каких бы то ни было взаимодействий (поворотов, сдвигов, кручения, изгибов) между деталями конструкции.

Этого можно достичь двумя способами крепления:

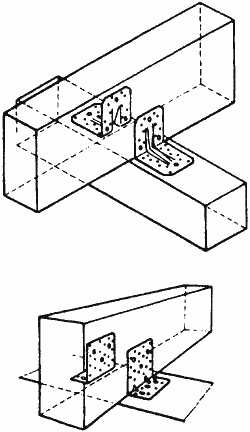

• при помощи уголков с опорным подшивным бруском;
• путем создания на стропильной ноге «седла» (запила) с последующим закреплением получившегося соединения при помощи гвоздей, проволоки, скоб.

При первом варианте стропила опираются на мауэрлат при помощи опорного бруска.

Благодаря использованию подшитого бруска длиной до 1 метра, стропило жестко опирается по линии давления и при помощи уголков из металла фиксируется с боков, чтобы избежать поперечных смещений.

Второй метод практикуется намного чаще: гвозди забивают по направлению один к другому с боков. Таким образом, внутри мауэрлата они скрещиваются. Третий гвоздь забивают вертикально.

Данный способ позволяет получить максимально жёсткий узел крепления стропил к мауэрлату.

При обоих типах сопряжения для страховки производится дополнительное соединение стропил со стеной с применением анкеров и проволоки-катанки.

Если величина угла ската по всей кровле одинаковая, то необходимы однотипные стропила. Подготавливаются они при помощи шаблона.

Скользящее крепление

Данный тип соединения (с двумя степенями свободы) называют также шарнирным. Создается оно посредством применения крепежа для свободного перемещения (в некоторых пределах) одной из деталей сопряжения.

Конкретно в этом случае такой деталью становится стропило по отношению к мауэрлату.

Есть несколько способов данного вида крепления, сохраняющего возможность сдвига.

1. Создается запил, а стропильная нога укладывается запилом на мауэрлат:

• производится крепление при помощи двух гвоздей наискосок (с боков) по направлению один к другому;
• крепление осуществляется с использованием одного гвоздя, который забивается вертикально по направлению сверху вниз в мауэрлат через стропило;
• вместо гвоздей может использоваться пластина из металла с отверстиями для гвоздей;
• стропило и мауэрлат соединяются с помощью скобы.

Стропило выпускается за стену, при этом применяется единичное крепление с помощью крепежных пластин.

Соединение производится с использованием «салазки» – особого металлического крепежа, предназначенного для стропил.

Решили сделать мансардную крышу? Советы по устройству стропильной системы мансардной крыши.

О том, как покрыть крышу металлочерепицей читайте в этой статье.

А о конструктивных особенностях односкатной кровли можно узнать здесь https://rooffs.ru/vidy-krysh/odnoskatnaya/konstruktivnye-osobennosti.html

Все перечисленные способы позволяют стропильной ноге упираться в мауэрлат, однако элементы конструкции сохраняют возможность передвижения относительно друг друга при подвижках.

Скользящий тип крепления очень часто применяется при строительстве домов, но особенной популярностью он пользуется при возведении деревянных домов из бруса и бревен, в которых усадка стен приводит к искажению геометрии постройки.

При применении жесткого типа соединений это может стать причиной разрушения стен. Скользящие соединения дают возможность фронтонам, бревенчатым стенам и всей кровле постепенно как бы подстраиваться под происходящую усадку.

Конструкцию собирают на земле: делают все необходимые замеры, в стропильных ногах и мауэрлате выпиливают врезки, основательно подгоняют. После этого элементы крыши по порядку устанавливают на здание.

Заключение

• Стропильная система – важнейший элемент кровли.
• Определяющим фактором при возведении стропил является форма кровли.
• Оптимальный выбор в качестве материала для стропил – хвойная древесина.
• Стропила бывают висячими и наслонными.
• При проектировании стропильной системы надо следовать нескольким универсальным правилам.
• Брусья для стропил необходимо покрывать антисептиком и антипиретиком.
• При установке стропил сначала укладывают мауэрлат.
• Стропила крепятся к мауэрлату двумя способами: жестким и скользящим.

Короткое видео о креплении стропил к мауэрлату:

rooffs.ru

84 фото от проектирования до реализации

Чтобы здание было долговечным и надёжным, оно кроме крепкого фундамента должно обладать хорошей стропильной системой, устойчивой ко всем видам природных осадков и способной выдерживать ветровые, снеговые и дождевые нагрузки.

Каким требованиям должна отвечать стропильная система

Стропила должны отвечать следующим требованиям:

Они и места их сочленений должны быть жёсткими. Необходимо полное отсутствие деформаций при усилиях сдвига и распора. Краеугольный камень всей системы – это треугольник.

Стропильная конструкция состоит из закреплённых параллельно друг другу треугольных ферм (рам). Именно они придают кровле нужную устойчивую позицию. А подвижность рам может привести к деформации или даже обрушению крыши.

Кровля не должна иметь большой вес. Учитывая это, обычно для изготовления стропил используют деревянный брус. В случае тяжёлой крыши его заменяют на металл или на первосортную древесину хвойных пород с показателем влажности не выше 18%.

Дерево обязательно нужно обработать антисептиками и антипиренами. Это позволит добиться необходимой прочности и крепости стропильных узлов.

Применяемая в стропильной системе древесина должна быть высококачественной. Обычно используют дерево 1-3 сорта с минимумом сучков и трещин.

Допускается наличие трех сучков длиной не более 30 мм на 1 м. Приемлемая глубина трещин – 1/2 часть доски. Для несущих элементов применяют брус толщиной 50 мм и больше с сечением более 40 см².

Длина досок из хвойной древесины не должна превышать 6,5 м, а из лиственных пород – 4,5 м.

Мауэрлат, прогоны и подушки изготавливают исключительно из твёрдых пород лиственных деревьев и в обязательном порядке применяют антисептическую обработку.

Стропильная система требует предварительных расчетов. Примеры расчетов стропильной системы крыши можно найти в Интернете.

Устройство стропильной системы

По фотографиям системы стропил можно увидеть, что она состоит из:

Мауэрлата. Он играет роль основания всей стропильной конструкции. С его помощью происходит равномерное распределение нагрузок на стены.

Стропильной ноги. Это основная составляющая часть системы стропил, определяющая угол наклона кровельного ската, к ней жёстко крепятся остальные детали.

Прогонов. Они выполняют роль скрепляющих стропильные ноги элементов.

Затяжки. Эта деталь соединяет стропильные ноги и препятствует их разъежанию.

Стоек и подкосов. Они придают ногам стропил надежности.

Обрешетки. Она располагается перпендикулярно стропильным ногам и состоит из обрезных досок. Ее функция заключается в передаче нагрузки от кровли на стропильные ноги.

Конька. Он соединяет два ската кровли.

Кобылки. С ее помощью делают свес, если не хватает длины ног стропил.

Свеса кровли. Он защищает стены от осадков.

Возможные конфигурации крыш

Крыши могут быть:

• односкатными;
• двухскатными;
• четырехскатными;
• ломанными.

Виды стропильных систем

Вид стропильной системы зависит от конструктивного решения здания и его параметров.

Существуют следующие разновидности системы стропил:

Система с висячими стропилами. Прекрасное решение для двухскатных крыш с длиной пролёта менее 6 м и отсутствием внутренних стен.

Вальмовая стропильная система. Это кровля с четырьмя скатами, два из которых имеют форму трапеции, а остальные представляют собой равнобедренные треугольники.

Наслонная система. Она хороша для кровель с длиной пролёта от 10 до 16 м. Внутри дома обязаны находиться несущие стеновые конструкции или колонны. Значения уклона могут быть различными.

Монтаж стропильной системы – дело сложное и трудоемкое, требующее ответственного подхода. Надеемся, что эта статья поможет вам.

Фото стропильной системы

landshaftportal.ru

Виды стропильных систем, стропил, ферм: металлическая система, чем обработать

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Для возведения каркасов крыш сегодня используются разные виды стропильных систем. Однако, несмотря на их разнообразие, в основе каждой из таких стропильных систем лежат общие принципы, которые и обеспечивают кровле необходимый запас прочности.

В данной статье мы проанализируем особенности конструкции наиболее распространенных стропильных систем, и попытаемся формулировать рекомендации, которые будут вам максимально полезны при самостоятельном обустройстве крыши.

Стропильные системы: общие сведения

Итак, стропильная система: что же она собой представляет? В самом общем виде стропильная система – это каркас кровли, опирающийся на несущие конструкции здания и служащий основой для гидроизоляционных, утеплительных и кровельных материалов.

Конструкция и размеры стропильной системы зависят от:

• Размеров здания
• Габаритов здания
• Выбранного кровельного материала (в первую очередь – его удельного веса)
• Материала стропильных ферм
• Актуальных для региона нагрузок на кровлю (в первую очередь — ветровых и снеговых)
• Личных предпочтений относительно формы кровли

Каждый из этих факторов, безусловно, важен для понимания того, какие виды стропильной системы будут оптимальными для той или иной конкретной ситуации.

Материал для стропильной системы

Стропильный брус

В качестве наиболее распространенного материала для обустройства стропильных систем сегодня выступает дерево.

Чаще всего используется сосновый брус 150х150 мм или же доски 50х150 мм, однако при необходимости усиления конструкции брус берут более толстый, а доски – сшивают между собой.

Обратите внимание! В данном случае речь идет, естественно, о строительстве частных жилых домов. При  возведении многоквартирных домов или же промышленных зданий используются совершенно другие материалы и технологии.

Деревянные стропила перед установкой в обязательном порядке подлежат обработке:

• Антибактериальной – она предотвращает развитие процессов гниения в том случае, если древесина стропил будет находиться в увлажненной среде (например, под воздействием внутрикровельного конденсата)
• Противопожарной – такая обработка снижает горючесть древесины.

На сегодняшний день вопрос «чем обработать стропила?» ни в коей мере не является критичным. На рынке представлен широкий выбор как антисептиков, так и антипиретиков, а также – препаратов для комплексной защиты древесины («Сенеж», «Рогнеда», «Ловин» и другие).

Обрабатывать древесину стропил лучше с помощью кисти, так как распыление не обеспечивает достаточный уровень пропитки.

В качестве альтернативы дереву и для повышения надежности конструкции стропильной системы возможно использование дополнительных элементов из металла.

Чаще всего стойки из металлического профиля устанавливают в качестве опор под коньковыми прогонами, которые подвергаются максимальным нагрузкам.

Однако в этом случае область контакта металла с деревом необходимо защитить с помощью изоляционных материалов, иначе возможно загнивание древесины вследствие переувлажнения от конденсата на металле.

Полностью металлическая стропильная система, которая возводится сварным способом, лишена этого недостатка, так как ее металл не контактирует с деревянными частями.

Однако стропила из металла требуют более серьезного подхода к утепления кровли, так как металл выступает в качестве «мостика холода».

Однако вне зависимости от того, из какого материала изготовлены сами стропила, стропильная система создается таким образом, чтобы ее конструкция была максимально жесткой.

Именно поэтому основные виды стропильных ферм стремятся к треугольной форме – ведь как известно, именно треугольник является самой жесткой фигурой.

Исходя из особенностей конструкции стропильных систем выделяют их следующие типы:

• Висячие стропила
• Наслонные стропила

Далее мы рассмотрим каждую из них максимально подробно.

Стропильная система висячего типа

Обработка стропил антисептиком

Самый простой тип стропильных систем – висячие стропила. Их особенности следующие:

• Стропила для крыши своими руками висячего типа имеют только две точки опоры для каждой пары стропильных ног. Чаще всего в качестве таких точек опоры выступают несущие стены дома. Стропильные ноги в этом случае работают как на сжатие, так и на изгиб.

Обратите внимание! Стропильные ноги должны опираться не на сами стены, а на опорный брус – мауэрлат. Мауэрлат представляет собой толстый деревянный брус или конструкцию из сшитых между собой досок, жестко закрепленных на торце несущей стены. Крепление стропильной ноги к мауэрлату производится с помощью врубки, дополнительно стропило фиксируется скобой или кронштейном.

• При этом вся конструкция стропильной системы создает распирающее усилие, которое передается стеновому ограждению.
• Наиболее распространенный способ компенсации распирания – обустройство затяжки, соединяющей каждую стропильную пару в нижней части. Чаще всего затяжка ставится в самом низу – тогда она выступает одновременно и перекрытием кровли. Однако затяжку можно располагать и выше – но тогда она должна обладать большей мощностью, ведь нагрузка на нее многократно усиливается.
• Кроме компенсации распирающего усилия затяжка препятствует разъезжанию стропильных ног.

Стропильная система наслонного типа

Наслонные стропила

В отличие от висячих стропил наслонная стропильная система требует наличия в здании средней несущей стены.

Структуру наслонных стропил  отличают следующие признаки:

• Концы стропил наслонного типа опираются на стены дома, а средняя часть – на внутреннюю несущую стену или внутренние столбчатые опоры.
• Стропильные ноги наслонной стропильной системы работают только на изгиб, при этом нагрузка на сжатие с них снимается. Вследствие этого для создания наслонной стропильной системы можно использовать более тонкие элементы, а вся стропильная система получается более легкой. При этом экономия пиломатериалов может быть очень существенной.
• При обустройстве кровли на здании сложной конструкции типы стропил могут чередоваться. Там, где средняя несущая стена или опора есть – устанавливаем наслонные стропила, а там, где опора отсутствует – стропила висячего типа.

Стропила вальмовой кровли

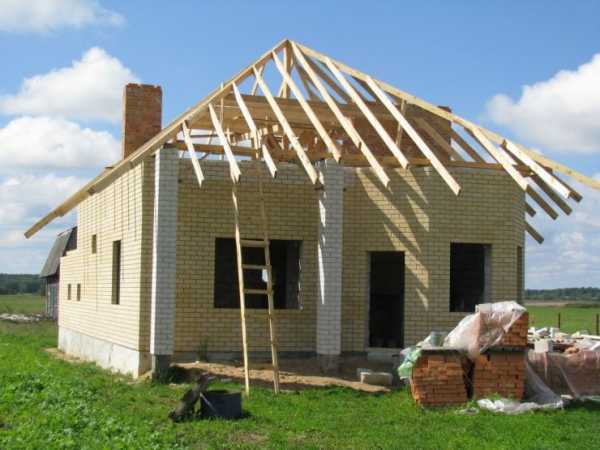

Вальмовая четырехскатная кровля требует обустройства особой стропильной системы.

Ввиду сложной геометрии данной кровли ее стропила выполняют разное назначение, поэтому выделяют несколько их типов:

• Накосные (диагональные) стропила  — соединяют углы здания с торцами конькового бруса, и формируют ребра будущей крыши. Накосные стропила являются самыми длинными и должны быть наиболее прочными, так как именно на них приходится основная нагрузка.
• Рядовые (центральные) стропила  — соединяют коньковый брус с мауэрлатом по бокам скатов. Рядовые стропила устанавливаем строго параллаельно.
• Угловые стропила – нарожники – короче рядовых, и соединяют мауэрлат не с коньком, а с накосными стропилами. Все вместе они формируют плоскости скатов кровли.

Как видите, данная система несколько сложнее, чем традиционные висячие или наслонные стропильные системы, однако она обеспечивает необходимую прочность для кровли с четырьмя скатами.

Таким образом, правильно выбрав стропильную систему и используя соответствующие конструктивным особенностям виды стропил вы сможете самостоятельно создать прочный и надежный каркас вашей будущей крыши.

krovlyakryshi.ru

Типы и разновидности стропильных систем

Кровельные системы поддерживаются специальными конструкциями, состоящими из стропильных ферм (стропил), которые передают нагрузку непосредственно от кровли, снежной массы, порывов ветра и т.д., на внутренние опоры и стены. Конструкционные особенности стропильных систем зависят от расположения и количества внутренних опор, от величины пролета между ними, от формы самой крыши, от действующих на обрешетку нагрузок и от прочих факторов.

Треугольная форма, лежащая в основе стропильной конструкции, придает ей дополнительную жесткость. Основным элементом стропильных ферм являются поддерживающие обрешетку стропильные ноги, которые в свою очередь укладываются вдоль кровельного ската.

Стропила висячего типа передают нагрузку на две крайние опоры, которыми могут быть стены здания. Ноги висячих стропил работают на изгиб и сжатие. Более того, стропила такого типа создают существенное, распирающее горизонтально направленное усилие, передающееся стенам. Посредством металлических или деревянных затяжек, можно в значительной степени снизить это усилие. Затяжки могут быть расположены у основания стропил, в том случае если они применяются в качестве балки перекрытия. Подобный вариант наиболее востребован в процессе возведения крыш мансардного типа. Чем выше располагается затяжка, тем мощнее она должна быть, независимо от материала послужившего основой для ее изготовления и тем надежнее и долговечнее должно быть соединение этого элемента со стропилами.

Так как висячие стропила предусматривают опору лишь на две крайние опоры, затяжка призвана
 соединить стропильные ноги, препятствуя тем самым их разъезжанию. Стропила наслонного типа устанавливаются в тех домах, где присутствует средняя несущая стена или столбчатые промежуточные опоры. Их окончания передают нагрузку на внешние стены постройки, в то время как средняя часть передает нагрузку на опоры или внутренние стены. Таким образом, эти элементы, подобно балкам, функционируют на изгиб. Кровельная система, на основе наслонных стропил, более легкая и простая в сборке, в сравнении с другими типами аналогичных систем, при одних и тех же параметрах. Использование наслонных стропил предполагает ограниченное количество необходимых пиломатериалов, что в свою очередь означает минимизацию финансовых затрат. Устанавливая висячие и наслонные стропильные фермы, сразу над несколькими пролетами, в рамках единой кровельной конструкции может допускаться их чередование. При отсутствии промежуточных опор, целесообразно применение висячих стропил, а там где есть возможность, устанавливаются наслонные стропила.
Установка стропил такого типа осуществляется преимущественно в постройках со столбчатыми опорами или несущей средней стеной. Мауэрлат

Опорой стропильных ног являются не сами стены, а мауэрлат выполняющий функцию опорного бруса. В деревянных постройках в качестве мауэрлата используются верхние венцы сруба (брус, бревно). В кирпичных постройках мауэрлатом являются брусья, устанавливаемые заподлицо с внутренней линией стен. Такие брусья с наружной стороны, как правило, ограждаются выступами кирпичной кладки. Между кирпичной кладкой и мауэрлатом обязательно наличие слоя гидроизолирующего материала, такого как рубероид, уложенный в два слоя.

Верхний конец стропильных ног, при необходимости, поддерживается системой раскосов и стоек, задачей которых является разгрузка стропильных ног, путем передачи нагрузки внутренним стенам или опорным столбам. Более того, применение раскосов и стоек способно придать конструкции дополнительную жесткость.

В случае отсутствия стен с несущей способностью, стропильные ноги опираются пятками на продольные балки, которыми являются боковые прогоны с параметрами соответствующими действующей на них нагрузке.

Коньковый прогон

В верхней точке стропильных конструкций, в независимости от типа крыши, укладывается коньковый прогон. Задача этого элемента заключается в соединении стропильных ферм между собой. Этот элемент впоследствии послужит основой для монтажа кровельного конька. В том случае если жесткость стропильных ног во многом зависит от стропильных ферм, для препятствования ветровой нагрузке, действующей, например, с фронтонной стороны, в кровельных скатах монтируется достаточное количество диагонально расположенных связей. В качестве связей, как правило, выступают доски толщиной около 30-40 мм, которые крепятся гвоздями к основанию крайних стропильных ног и не ниже середины соседних.

Для того чтобы крыша была устойчивой, мауэрлат и стропильные ноги следует крепко связывать со стенами. С этой целью, в кладке под стропильной ногой предусматривается наличие стальных шпилек – ершей, помимо этого возможна установка закладных элементов, притянутых к стропильной ноге посредством скруток из стальной Ø 6мм проволоки. Наличие подобных элементов необязательно в случае срубов, поскольку стена в этом случае надежно связанна с верхним венцом.

Из чего изготавливаются стропильные конструкции

Основной материал для сооружения стропильных конструкций в малоэтажном строительстве это древесина. Исходя из этого, уже на проектировочном этапе, следует предусмотреть защитные и конструктивные мероприятия, нацеленные на продление эксплуатационного ресурса деревянных элементов. К подобным мероприятиям, прежде всего, следует отнести: монтаж гидроизоляционных прокладок в тех местах, где дерево соприкасается с кирпичом. Также их использование необходимо в местах возможных кровельных протечек, для создания и поддержания в сохранности гидроизоляционного и пароизоляционного слоев. Необходимо предусмотреть сооружение вентилируемых зазоров, обеспечивающих вывод наружу паров и излишней влаги. Немаловажно до сооружения кровельных систем обработать деревянные элементы антисептическими и огнебиозащитными растворами.

Нагрузка на стропила

Стропильная система подвергается как постоянным, так и временным нагрузкам. Постоянные нагрузки это, как правило, тяжесть самой кровли, прогонов, обрешетки и стропил. Временные нагрузки это порывы ветра, вес снега. Расчетной величиной снеговой нагрузки на горизонтальных участках крыш принято считать — 180 кг/м2. В случае образования снегового мешка нагрузка увеличивается вплоть до 400-500 кг/м2. Наличие кровельного уклона более чем 60° полностью устраняет влияние снеговой нагрузки. Расчетной величиной ветровой нагрузки принято считать  — 35 кг/м2. Нормы ветровой и вышеприведенной снеговой нагрузки приведены исходя из климатических условий, характерных для средней полосы. Ветровая нагрузка на кровельные системы принимается в расчет стропильной системы только в том случае, если уклон крыши превышает 30°. Величина вышеприведенных нагрузок может быть пересмотрена исходя из особенностей региональных климатических условий. Вес кровельной конструкции в целом рассчитывается исходя из параметров, использованных при возведении материалов и размеров всего сооружения.

До недавних пор, в качестве стропил использовались полубревна или цельные бревна. Сегодня стропила изготавливаются из готового прямоугольного бруса, с выбором сечения исходя из величины расчетных нагрузок. Помимо этого, для изготовления стропил нередко используются доски с сечением не менее 50 мм, которые для придания большей прочности сплачиваются воедино. В основном на стропила идет древесина хвойных пород, такая как ель, сосна, лиственница. Древесина используется с влажностью не выше 18-22% и без множественных пороков.

Для того чтобы повысить жесткость и постоянство геометрии стропильной конструкции, в местах испытывающих наибольшие нагрузки внедряются металлические элементы. Это могут быть опоры из металла под наиболее нагружаемыми коньковыми прогонами. Между металлическими частями, пролеты заполняются элементами из древесины. Подобные конструкционные комбинации, прочнее полностью деревянных конструкций, так как позволяют стропилам из древесины работать по наслонно-безраспорной схеме.

Применяя металлические элементы, в составе комбинированных конструкций, следует учитывать определенные сложности. Прежде всего, следует помнить о суточном перепаде температур, в результате чего, на поверхности металлических элементов возможно образование конденсата. Этот процесс, со временем, может привести к гниению примыкающих элементов изготовленных из древесины. В этом случае, единственным выходом, станет обработка деревянных элементов стропильной системы влагозащитными растворами в сочетании с применением гидроизоляционных пленочных материалов.

Мансардные конструкции, в случае использования металлических элементов, становятся более холодными. Причина этого явления кроется в хорошей теплопроводности металла. Поэтому вместо стандартного способа утепления, используется другой, а именно утеплитель укладывается так, чтобы металлические элементы конструкции располагались полностью снаружи, либо внутри. Таким образом, утеплитель снижает уровень теплопроводности металла. Но этот способ, несмотря на кажущуюся эффективность, имеет свои недостатки, так как при внутреннем расположении теплоизоляции, теряется значительный объем жилого помещения. В том случае если утеплитель располагается снаружи, металлические элементы придется декорировать, а это дополнительные затраты на вагонку, гипсовые листы, декоративные панели и т.д.

Если стропильные конструкции целиком выполнены из металла, это гораздо практичнее, чем использование комбинированных вариантов, поскольку отсутствует соприкосновение металла с деревом. Утепление в этом случае выполняется так же как в комбинированных конструкциях.

Производство стропильных конструкций

Стропильные конструкции изготавливаются из дерева, металла или в комбинированном варианте.

Деревянные стропила могут быть заказаны в специализированных мастерских или заводах, или изготовлены непосредственно на объекте.

Стропильные фермы из дерева, в заводских условиях, изготавливаются с применением металлических зубчато-гвоздевых пластин (МЗП). Ассортимент подобных изделий на отечественном рынке широко представлен продукцией таких фирм как Wolf System (Австрия), MITEK FINLAND (Финляндия) и «ТЕХКОМПЛЕКТ» (Россия). Зубчато-гвоздевые пластины штампуют из нержавеющей или оцинкованной листовой стали толщиной  до 2,5 мм. Конструкции, произведенные с применением подобных пластин, собираются на прессо-монтажном оборудовании. В процессе сборки пластины располагают по обеим сторонам соединения стропил, что в свою очередь позволяет производить стропильные фермы с формами любой сложности. Стропильные фермы производятся как целиком, так и отдельными линейными компонентами, которые собираются воедино на строительной площадке.

Помимо этого, стропильные конструкции изготавливаются с применением скоб, гвоздей, болтов, хомутов или методом «шип-паз». Скрепление стропил посредством гвоздей и скоб сегодня наиболее распространено, несмотря на то, что по мере того как древесина будет высыхать, такой тип соединений потеряет былую прочность и надежность.

Болтовое соединение лишено этого недостатка, но из-за большого диаметра отверстий брус может потерять первоначальную степень прочности. Есть еще один способ крепежа деревянных элементов, который выполняется посредством использования саморезов и штамповано-фасонных стальных деталей. Подобное решение на нашем рынке представлено продукцией фирмы Wkret-met (Польша).

Разновидности соединительных угловых элементов.

Сфера применения этих элементов определяется исходя из технических проблем и фантазии специалистов. Сборка сложных деревянных конструкций при использовании подобных элементов значительно упрощается, поскольку от вас потребуется приобрести брус нужной длины и требуемого сечения, купить крепежные металлические элементы и саморезы, а остальное не сложнее сборки детского конструктора.

Тип колонных башмаков:
а — B регулируемый;
б — DB регулируемый;
в — IB регулируемый;
г — I регулируемый.

Использование углового крепежа при монтаже стропил и балок.

Гвозди располагаются, с точки зрения испытываемых нагрузок, в наиболее выгодных позициях.

Стропильные стальные конструкции изготавливаются двумя способами. Во-первых это заводское производство. Сегодня на рынке есть немало фирм, предлагающих стропильные системы, изготовленные из тонкого (0,7-1,5 мм) оцинкованного проката с C или Z –образным сечением. Профиль предлагается как зарубежного, так и отечественного производства. В сравнении с традиционным черным прокатом, такие системы весят меньше, что упрощает их установку. Крепежные работы с конструктивными элементами не предусматривают применение сварки, потребуются саморезы, выполненные из прочной стали. Возможен заказ стальных ферм на заводах, с последующей сборкой при помощи подъемного крана.

Так же, можно производить металлические стропила непосредственно на строительной площадке. Приобретаются стальной двутавр, швеллер и уголок в нужном количестве, нанимается кран и бригада квалифицированных сварщиков.

rooffaq.com

Наслонные стропила: типы, конструктивные особенности, схемы

Кровлю необходимо устраивать таким образом, чтобы они выдерживали большие нагрузки. Повышение ее прочности достигается при помощи специальных конструкций, состоящих из стропильных ферм и обрешетки. Ее основной функцией является передача нагрузки от веса кровельной конструкции и снежной массы на внутренние опоры здания.

Применение наслонных стропил целесообразно в строениях с небольшими пролетами, а также при наличии средних промежуточных опор или несущей стены. При отсутствии таких конструкций устраиваются висячие системы стропил.

Устройство наслонных стропил: основные правила

Стропильная система наслонного типа используется при необходимости перекрытия пролетов с максимальной длиной 6-6,5 метров. Если во внутренней части строения имеются несущие конструкции (стены или колонны), то есть возможность дополнительной установки на них стоек.

Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.

Узнайте, как выполняется кирпичная кладка фронтонов.

Информацию о том, как выбрать лучший материал для кровли крыши мы собрали в этой статье.

Так как в сфере частного строительства пролеты больших размеров – большая редкость, в индивидуальных зданиях главным образом используются именно наслонные системы.

Согласно технологии, опорой для стропильной ноги служит мауэрлат. Если речь идет о деревянной постройке, его функция переходит к верхнему ряду стен. Данное узловое соединение имеет важнейшее значение.

При стягивании стропильных ног при помощи ригеля можно увеличить длину пролета до 8 метров, при наличии одной опоры – вплоть до 12 метров, при двух опорах – до 16 метров.

Запрещена укладка деревянных стропил на каменные стены, поскольку на них постоянно будет образовываться конденсат, оказывающий на дерево разрушающее действие. Для предупреждения возможного загнивания деревянных частей необходимо произвести изоляцию мауэрлата. Это же правило относится ко всем участкам, на которых деревянные элементы примыкают к металлическим или каменным конструкциям.

В процессе монтажа особое внимание следует уделять корректному закреплению стропил на подстропильном брусе.

Первым делом производится закрепление мауэрлата. Эта деталь по сути является брусом с параметрами 150 х 150, 150 х 200 мм. Процесс осуществляется с использованием штырей. Их необходимо забетонировать в стену минимум на 40 см. Аналогичным способом закрепляются болты. Для этого применяют проволочные скрутки, минимальный диаметр которых должен составлять 6 мм. Их закладка производится на этапе возведения стен не выше третьего ряда кладки (отсчет ведется с верхнего ряда).

Крепление наслонных стропил к мауэрлату может осуществляться при помощи скоб. Аналогичные требования предъявляются к брусу, укладываемому поверх наружных конструкций – лежню.

При возведении домов используют систему наслонных стропил на основе дерева. Изготовление и применение подобных деталей из металла нецелесообразно и довольно проблематично.

Соединение и крепление стропильных брусов, опорных брусьев и остальных деталей удобно осуществлять с помощью крепежей в форме зубьев, шипов, сковородень, широко используемых в плотницком деле.

Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.

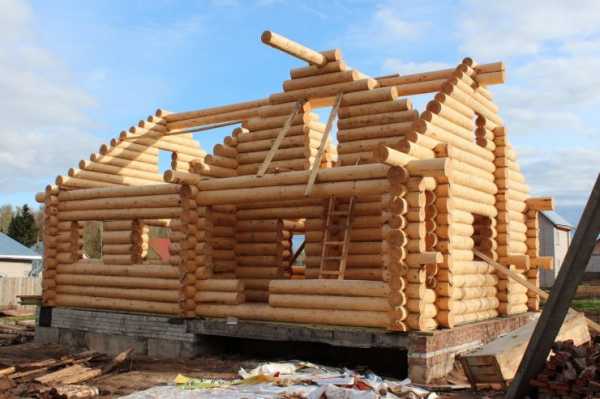

Предупреждение последствий усадки дома

Устройство несущих кровельных конструкций должно производиться с особой тщательностью в тех случаях, когда срубы строения пока не высохли надлежащим образом.

Необходимо учитывать, что при 4-6-процентном коэффициенте усадки сруба постройки трехметровой высоты на основе брусьев или бревен за один год может произойти усадка на 10-20 см. В результате значительно повреждаются несущие части кровли, а также столярные вставные изделия. Это обстоятельство является причиной закладки размеров дома в проект в двух вариантах: начальном и после усадки.

Одним из вариантов решений данной проблемы является применение стропильных систем висячего типа. Если это неосуществимо, то необходимо следовать некоторым правилам:

• дождаться полной усадки строения;
• прибегнуть к использованию стропил, оснащенных скользящими опорами;
• осуществить меры по укреплению всех опорных конструкций – в частности, в качестве компенсаторов укладки подставить под них винтовые домкраты.

При первом варианте основным минусом является длительный период ожидания, при последнем – необходимость наличия высокого уровня квалификации и соблюдения точности в процессе осуществления работ ручным способом.

Использование считающихся саморегулирующимися креплений скользящих типов предоставляет ряд дополнительных преимуществ.

К примеру, конструкции скользящих моделей способны отлично компенсировать свойство древесины со временем давать усадку, а также способность “дышать”, в результате чего они подвергаются деформации (не очень существенной) в течение всего эксплуатационного срока.

Конструкция создается следующим образом: на поверхность мауэрлата под требуемым углом вбивается брусок или производится вырубка нужной формы. После этого на нем закрепляют уголок. Одна из полок уголка загибается. Под образованный загиб продевается рельефная рабочая пластина. Ее закрепление осуществляется с таким расчетом, чтобы в направлении конькового прогона сохранялось довольно большое расстояние, обеспечивающее свободное скольжение, происходящее в направлении наружной стороны.

При покупке соединения для скольжения надо иметь в виду, что оно бывает различных рабочих размеров – опорные площадки пластинок располагаются на разных расстояниях. При выборе необходимо учитывать возможную величину усадки строения. При этом необходимо обращать внимание на то, что общий показатель усадки будет распределяться на стропильные брусы двух скатов.

Участок упора стропила на подстропильный брус – не единственный подвижный узел стропильной конструкции. На коньке также необходимо устраивать шарнирное соединение определенного типа.Возможен вариант соединения наслонных стропил встык с использованием металлических пластин. При этом с торца сохраняется довольно большой угол, благодаря которому в процессе схода стропила не будут упираться друг в друга.

Другим вариантом является соединение стропил внакладку. При этом в двух ногах необходимо проделать отверстия для прохождения болта.

Особенности конструкции наслонных стропил

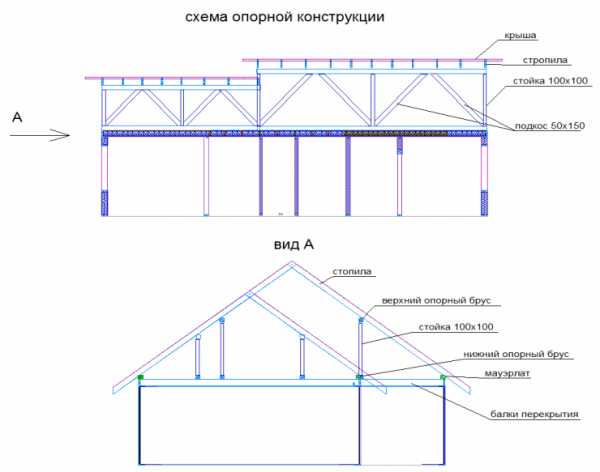

Стропильная система, в которой верхний узел крепится с использованием шарнира, а нижний – с помощью шарнира и соединения плавающего образца (вышеописанный способ представляет собой вариант ползуна) называют безраспорной. В таких системах нагрузка не передается на мауэрлат и затем на стены.

Распорная система отличается от безраспорной жестким выполнением конькового соединения и осуществлением опоры на мауэрлат при помощи шарнира (одним из вариантов является так называемое “соединение зубом”. В таком случае происходит передача раздвигающих усилий на стены.

Система, в которой используются стропила как наслонного, так и висячего типа, может считаться гибридной. При этом происходит как бы перераспределение всей нагрузки. Вес кровельной конструкции приходится исключительно на соединенные встык и работающие на изгиб стропильные ноги. При этом коньковый брус не является необходимой деталью стропильной системы: он практически не выполняет никаких функций.

В случае распорной схемы важным условием является непременный учет необходимости качественного выполнения болтовых соединений. Они выполняются посредством высверленных заранее отверстий, которые по диаметру должны быть на один миллиметр меньше болта или шпильки. Если они окажутся слишком большого размера, возможно повреждение мауэрлата во время выбора деталью свободного хода.

Способ работы стропильной системы будет зависеть от того, какие соединения являются шарнирными, а какие из них работают в жестком режиме.

При эксплуатации кровли в нормальных условиях, без лишних нагрузок, общее количество нагрузки, испытываемой стропильной системой, будет равномерно распределяться на все элементы конструкции. Однако в зимнее время, после выпадения снега, величина нагрузки на каждый из скатов меняется. Если стойки не закреплены надлежащим образом или недостаточно прочно смонтированы, повышается вероятность сдвига стоек в направлении перегруженного кровельного ската. Такой сценарий чаще встречается в случае безраспорной схемы. Проблема решается посредством максимально надежного крепления бруса, при котором исключается возможность продольных сдвигов.

Порядок устройства стропил

Процесс возведения кровли состоит из следующих последовательных действий:

1. Расчет стропильных ног на основе их длины. Для этого можно воспользоваться следующей таблицей:
2. В тех случаях, когда материалов необходимой (в соответствии с проектом) длины и толщины нет в наличии, они создаются посредством сращивания с использованием гвоздей или саморезов.
3. Изготавливается шаблон стропил. Если основой конструкции являются стойки и подкосы, оптимальным является изготовление шаблонов также для них.

Важный момент: в случае возведения вальмовых конструкций, в основном имеющих четыре ската, необходимо учесть их специфику. Длина стропил, располагающихся в точке смыкания скатов, непременно должна сокращаться по мере спуска от конькового бруса в направлении мауэрлата. Она называется накосной ногой или стропильной диагональной ногой. Вследствие сложности конструкции вальмовой кровли изготовление шаблонов осуществляется для тех деталей скатов, которые считаются основными. Сборку и подгонку всех остальных элементов приходится осуществлять непосредственно на месте.

Что такое гидроизоляция крыши жидкой резиной и её преимущества.

Интересная информация о коньке двускатной крыши в статье.

Все о резино битумной мастике для кровли вы найдете по адресу https://rooffs.ru/krovelnye-materialy/bitumnaya-mastika/dlya-krovli.html.

4. Предварительно подготовленные и тщательно подогнанные материалы поднимаются на место выполнения работ.

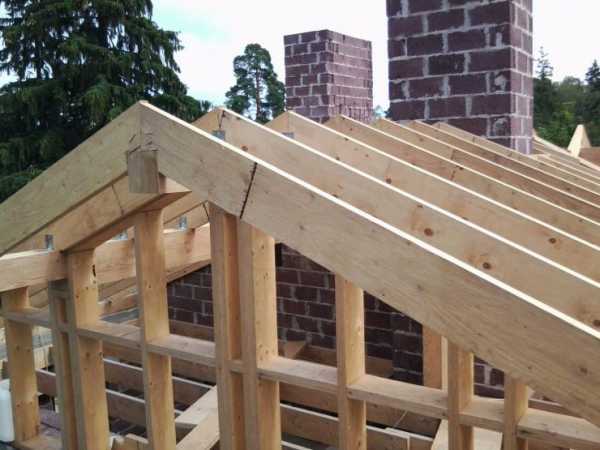

5. Процесс монтажа начинается со стоек и бруса конька (конькового прогона) – это осуществляется при их наличии в соответствии с проектом. Для повышения надежности можно осуществить дополнительное крепление стоек к несущим конструкциям здания. Принятие таких мер является гарантией предупреждения возможных сдвигов.
6. Стропила устанавливаются к крепежам и посредством самого подходящего способа закрепляются к мауэрлату. На участках верхнего соединения они монтируются к брусу конька или скрепляются друг с другом.
7. При наличии горизонтальных схваток в соответствии с проектом (этот момент в определенной степени объединяет висячие и наслонные стропила) на данном этапе осуществляется их крепление.
8. После этого устанавливаются подкосы, шпренгели, остальные опорные элементы.
9. Следующий шаг – монтаж отвесов. На них оказывает влияние конструкция кровли и величина длины стропильных ног.

В случае осадков вода может попадать на нижние части ограждающих конструкций строения (стен). Для предупреждения подобного явления сооружение кровли осуществляется таким образом, чтобы ее край выходил за границу наружных стен хотя бы на 0,5 м. При осуществлении упора на мауэрлат с помощью шипа или зуба на нижний конец стропил, который располагается с боковой стороны, прибивают особый элемент – кобылку, благодаря чему их длина увеличивается.

10. Если проект дома предусматривает использование кобылок, они должны быть обшиты сплошной деревянной обрешеткой на всем протяжении периметра строения.

Обшивка обрешеткой является последним этапом перед началом создания кровельного пирога, в который входят устройство паро- и гидроизоляции, укладка утеплителя и работы по укладке кровельного покрытия.

ВЫВОДЫ:

• Применение наслонных стропил целесообразно в строениях с небольшими пролетами и при наличии средних промежуточных опор или несущей стены.
• Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.
• При возведении домов используют систему наслонных стропил на основе дерева.
• Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.
• В случае деревянных строений необходимо учитывать фактор усадки дома.
• В безраспорных системах нагрузка не передается на мауэрлат и на стены.
• Распорная система отличается жестким выполнением конькового соединения и осуществление опоры на мауэрлат при помощи шарнира.
• Процесс возведения кровли должен осуществляться в определенной последовательности.

Как выглядит стропильная конструкция “изнутри”, смотрите на видео.

rooffs.ru
