Токарно фрезерный мини станок по металлу – Настольные станки токарно фрезерные — купить в Москве по выгодной цене

Содержание

Мини-станок для фрезерования – технология изготовления + Видео

Настольный фрезерный агрегат с ЧПУ имеет компактные размеры и характеризуется отличной функциональностью. Такой мини-станок вполне реально собрать своими руками и выполнять на нем работы по металлу, керамике, древесине, камню, пластмассе.

1 Мини-станок – мал, да удал

Настольные варианты фрезерных, токарно-фрезерных и сверлильных агрегатов по металлу используются для мелкосерийного либо несерийного изготовления разнообразных изделий своими руками. Такие мини-станки, оснащенные системами ЧПУ, представляют собой универсальные установки, которые обеспечивают качественную и точную обработку заготовок небольших размеров.

Описываемые устройства обладают следующими достоинствами:

  • достаточно высокая производительность;
  • современное программное обеспечение;
  • простое управление, которое может освоить любой домашний умелец;
  • минимум отходов при выполнении токарно-фрезерных операций своими руками;
  • легкость ухода за оборудованием и его ремонта в случае необходимости;
  • малое потребление электроресурсов.

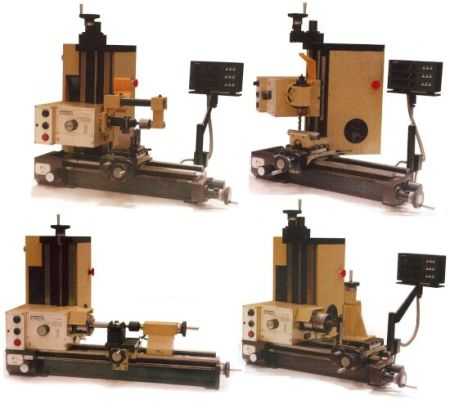

Настольный станок для токарно-фрезерных операций

Рекомендуем ознакомиться

Как видим, небольшой фрезерный, сверлильный или токарно-фрезерный станок по металлу имеет ощутимые эксплуатационные плюсы. Работа с таким оборудованием доставляет обычному человеку настоящее удовольствие. Обладателем такого маленького чуда вы можете стать, приобретя готовый мини-станок, произведенный в заводских условиях. Также есть возможность купить специальный набор узлов и деталей и за пару часов собрать из них сверлильный или токарно-фрезерный агрегат с ЧПУ для бытового применения.

Но и в первом, и во втором случае необходимо затрачивать финансовые средства (причем немалые). Таких трат можно избежать, если заняться изготовлением настольного агрегата своими руками. Поверьте, этот процесс не так сложен, как может себе представить неопытный домашний умелец. При правильном подходе к делу вы без особых проблем сделаете эффективный и надежный в работе токарно-фрезерный либо сверлильный агрегат. Нужно лишь запастись требуемыми инструментами и материалами, а также просмотреть чертежи самодельных мини-установок.

2 Конструирование станков с ЧПУ

Выполнение работ своими руками нужно начинать с подбора подходящей схемы собираемого агрегата. Специалисты рекомендуют использовать в качестве базового оборудования старый сверлильный станок, который давно не применяется или находится в нерабочем состоянии.

В этом устройстве вам нужно будет всего лишь установить фрезу вместо сверла. А затем доработать конструкцию агрегата, сделав из него полноценный фрезерный настольный станок или даже многофункциональный токарно-обрабатывающий центр. Основная задача на этом этапе – проектирование механизма, который будет обеспечивать перемещение рабочего инструмента в нескольких независимых плоскостях. Реальных сложностей возникнуть не должно. Вы можете собрать указанное устройство из кареток обычного принтера матричного типа.

Конструкция настольного фрезерного агрегата

Совсем не обязательно покупать новое копирующее приспособление и разбирать его. Допускается использовать переработанные каретки. Важно! Если вы хотите, чтобы ваш токарно-фрезерный самодельный станок имел высокую производительность, берите каретки от крупных принтеров.

После сборки механизма передвижения фрезы описанного вида вам останется только подключить к сделанному своими руками агрегату соответствующее программное обеспечение. И мини-станок с ЧПУ будет готов к эксплуатации. Но такое устройство даст возможность работать исключительно по очень тонкому металлу, пластику либо древесине.

Для повышения мощности токарно-фрезерного оборудования, изготавливаемого своими руками, необходимо подключить к нему шаговый электродвигатель. Тогда ваш настольный станок будет справляться с намного более серьезными задачами. На нем можно будет фрезеровать достаточно толстые металлические заготовки, изделия из камня и керамического материала. Шаговый двигатель на кустарный фрезерно-сверлильный станок без проблем делается из обычного (можно старого) движка. Его потребуется лишь немного доработать, используя схемы и чертежи, выкладываемые на интернет-сайтах любителями домашнего технического творчества.

К советам опытных "самоделкиных" придется обратиться и для создания механизма фрезера. К этому вопросу следует относиться особенно ответственно. Если вы сделаете своими руками некачественный фрезерный механизм, работать на собранном мини-станке будет просто-напросто невозможно.

3 Как собрать настольный агрегат?

Основание самодельного агрегата для работ по металлу обычно делается из стальной балки прямоугольной формы. Ее максимально надежно фиксируют на металлических направляющих. Заметим, что использовать сварку для скрепления такой конструкции нежелательно. Сварочные швы при относительно высоких нагрузках, которые испытывает любой сверлильный либо токарно-фрезерный станок, будут деформироваться и с течением времени разрушаться.

Это обусловлено вибрациями, воздействующими на соединения, выполненные с помощью сварочного аппарата. Подобные воздействия нарушают жесткость и прочность крепежа. Основание агрегата будет расшатываться. А для фрезерных станков с ЧПУ – это смерти подобно. Ведь в таких ситуациях настройки оборудования будут сбиваться. Работать на нем на должном уровне качества уже не получится.

Оптимально выполнять сборку основы посредством нержавеющих метизов, например, подходящих по сечению винтов. Такие виды крепежа:

  • гарантируют отсутствие при повышенных нагрузках прогиба металлических направляющих агрегата;
  • исключают опасность люфта при эксплуатации оборудования.

Сборка основы станка для фрезерования

Теперь разбираемся с механизмом подъема фрезы (либо сверла, если вы делаете сверлильный станок по металлу) по вертикали. Сооружать его лучше всего при помощи стандартной винтовой передачи. Она будет обеспечивать отдачу на ходовой винт самодельной установки вращение. Эта процедура обеспечивается зубчатым ремнем. Подробнее данный этап работ представлен на видео. Следующий шаг – сооружение вертикальной оси для агрегата с ЧПУ. Ее можно изготовить из алюминиевой заготовки (плиты) подходящих размеров.

Обратите внимание! Ось обязана соответствовать параметрам (до миллиметра!), которые закладываются в конструкцию настольного мини-агрегата по металлу на стадии его разработки.

Домашние умельцы в большинстве случаев отливают описываемый элемент агрегата самостоятельно, используя для этих целей муфельную печь. Затем нужно смонтировать ось на корпус станка, а за ней установить шаговые двигатели. Их должно быть два. Один станет перемещать инструмент в вертикальном направлении, другой – в горизонтальном. Движки соединяются с валом посредством ремней. Именно они, как мы уже говорили, обеспечивают требуемое вращение всем движущимся элементам, которыми располагает самодельный фрезерный (сверлильный, комбинированный) агрегат по металлу.

4 Программное обеспечение настольного станка

ПО для агрегата с ЧПУ считается основной составляющей. Вы можете установить готовое программное обеспечение либо подготовить его своими руками, собрав из контроллеров, требуемых драйверов, питающих блоков и шаговых электродвигателей. Здесь, опять же таки, придется "побродить" по специализированным сайтам, чтобы выбрать оптимальную схему для самодельного станка.

ПО для агрегата с ЧПУ

Не забудьте о LPT-порте и о специальной рабочей программе. Она нужна как непосредственно для управления всеми эксплуатационными режимами фрезерной установки, так и для контроля работоспособности оборудования. Сам ЧПУ-блок подсоединяется к настольному агрегату через электродвигатели и порт LPT. Важный нюанс. При выборе двигателей обращайте внимание на их сопротивление на обмотках и на рабочее напряжение. Эти показатели нужны для правильной и максимально точной настройки ПО для мини-фрезера.

После установки программного обеспечения производится загрузка драйверов и программ. Теперь можете запустить оборудование и проверить его работоспособность. Если все функционирует правильно и без сбоев, значит, у вас получилось создать полноценный фрезерный агрегат настольного типа.

tutmet.ru

Мини фрезерный станок по металлу: с ЧПУ и без

На любом небольшом производстве и в частной мастерской обязательно найдут свое место мини фрезерные станки по металлу, которые дадут возможность значительно расширить возможности и увеличить производительность труда.

В настоящее время обработка металла является одной из наиболее востребованных видов технологических операций, при помощи которой можно придать заготовке необходимую форму.

Мини станок по металлу — это универсальное устройство, целиком и полностью предназначенное для несерийного или мелкосерийного изготовления самых разных элементов своими руками.

Такой мини фрезерный универсальный агрегат может комплектоваться управляющим блоком ЧПУ, что значительно увеличивает его рабочие возможности и делает процесс обработки своими руками максимально удобным и практически полностью автоматизированным.

Станок данного популярного класса имеет настольный вариант исполнения и полностью приспособлен для работы своими руками, в том числе и в бытовых условиях.

Тот, кто профессионально занимается обработкой металлов, и нуждается в более функциональном оборудовании, на сегодняшний день может без проблем приобрести токарно-фрезерный мини станок, предназначенный для работы исключительно по металлу.

Токарно-фрезерные агрегаты также могут идти в комплекте с управляющим устройством ЧПУ и представляют собой настольный станок с компактными размерами.

Основные преимущества

Любой мини настольный фрезерный станок для работы по металлу своими руками, оснащенный устройством ЧПУ, должен быть в обязательном порядке наделен всем необходимым программным обеспечением, которое будет контролировать все его функции, и отвечать за точность проводимых операций.

Также следует заметить и то, что станки данной категории имеют достаточно высокую производительность, которая однозначно устроит их владельцев.

Видео:

Настольный станок, предназначенный для обработки металлов, в мини исполнении имеет простое управление, справиться с которым можно своими руками, кроме этого, он прост в своей эксплуатации, а порядок ухода за ним подразумевает обыкновенного типа операции, которые используются для оборудования данной категории.

Следует помнить, что фрезерный станок даже в мини исполнении является объектом повышенной опасности, а поэтому при работе за ним необходимо строго соблюдать все правила по технике безопасности.

Фрезерный, как и токарно-фрезерный агрегаты с управляющими блоками ЧПУ, оснащены некоторыми системами защиты, которые регулярно необходимо проверять на работоспособность.

Общий уровень безопасности таких устройств находится на высоком уровне даже в том случае, когда агрегат не имеет дополнительного блока управления.

Необходимо сказать, что при работе на мини станке, который оснащен устройством ЧПУ, участие человека сведено практически к минимуму, а значит, нет необходимости прилагать серьезные физические усилия.

Кроме этого, мини фрезерный, а также токарно-фрезерный станки при своей работе образуют минимальное количество отходов, что позволяет избежать образования отходов.

Настольный фрезерный агрегат потребляет небольшое количество электроэнергии за счет того, что его мощностные показатели имеют низкие параметры работы.

Все это говорит о том, что данное оборудование мини класса более экономически выгодно, чем промышленные агрегаты, использующиеся на крупных предприятиях.

Его функционального набора хватит для того, чтобы обеспечить эффективную обработку металлов на небольших предприятиях.

Характерные особенности

Фрезерный, а также токарно-фрезерный станок мини класса имеет компактные размеры, что позволяет установить его на небольшой территории.

Такие универсальные устройства незаменимы, когда требуется сделать разнообразные механизмы сложной формы или изготовить деталь интересной конфигурации.

Их очень часто используют для обучающих целей, на небольших производствах, а кроме этого, настольный вариант популярен в условиях дома.

Видео:

Фрезерный мини станок — это такое оборудование, которое максимально приспособлено для работы своими руками и обладает оптимальным соотношением стоимости и производительности.

Как обычный фрезерный, так и токарно-фрезерный станок с управляющим блоком ЧПУ в большинстве случаев приспособлен для работы от напряжения в двести двадцать вольт.

На таком оборудовании мини класса шпиндель имеет бесступенчатый регулятор скорости вращения.

Вообще его конструктивные особенности достаточно простые, что делает работу на них обоснованной в экономическом плане.

Небольшой мини станок фрезерного типа производит при работе сравнительно невысокий уровень шума. Стоит отметить и мобильность таких компактных устройств.

При необходимости они легко перемещаются с места на место, а кроме этого, их подключение и настройка также производятся в кратчайшие временные сроки.

Средний показатель мощности станков настольного исполнения составляет порядка трехсот ватт.

На мини оборудовании, оснащенном управляющими блоками ЧПУ, в большинстве случаев предусмотрена возможность регулировки частоты вращения рабочего инструмента, что только повышает его функциональные возможности и делает работу на нем более удобной и быстрой.

Как фрезерный, так и токарно-фрезерный настольные станки позволяют проводить точную обработку практически всех металлических изделий.

Единственным ограничением в этом случае являются общие габариты детали, которые должны соответствовать рабочим параметрам стола устройства.

Особенности функционирования

Даже обыкновенный фрезерный универсальный аппарат, предназначенный для работы с металлами, произведенный по современным технологиям, позволяет выполнять работу с высокой точностью.

Агрегаты, дополнительно оснащенные устройством ЧПУ, повышают этот показатель многократно, кроме этого, увеличивается и качество выполняемой операции.

Все это в точности относится и к токарно-фрезерным устройствам мини исполнения.

Видео:

Следует заметить, что настройка оборудования, оснащенного функциональным ЧПУ, производится всего один раз при подключении его к источнику питания.

В конструктивном плане технологичное ЧПУ собой представляет определенный набор тяг и роторов, которые отвечают за работу того или иного элемента аппарата.

Данный блок дополнительно имеет электронную плату, которая может программироваться на заданные режимы работы.

Это позволяет проводить обработку по металлу при минимальном участии оператора, что значительно ускоряет сам производственный процесс.

Самый обычный станок по металлу представляет собой рабочий стол, на поверхности которого раскреплены непосредственно само фрезерное устройство, а также все остальные составные элементы и органы управления.

Мини станки в большинстве своем проводят достаточно примитивные операции по металлу, однако, с большой точностью и высоким качеством исполнения.

Для них не составит труда провести рыхление и выравнивание поверхности по металлу, а также выполнить нарезание или счесывание.

Мини токарно-фрезерные станки абсолютно незаменимы на тех предприятиях, которые занимаются изготовлением дверей или каркасов на основе металла.

Кроме этого, они пользуются спросом и у автолюбителей и отлично работают в небольших цехах.

Высокий спрос на данный класс оборудования можно объяснить относительно невысокой стоимостью, компактными размерами, большими возможностями и простотой использования даже в условиях дома или гаража.

Устройство и конструкция

Станок по металлу фрезерной категории, выполненный в настольном варианте, состоит из некоторых стандартных элементов.

В обязательном порядке устройства данного класса включают в себя бобину, корыто, а также металлическую шпильку определенных размеров.

Видео:

Необходимый вращательный момент образует электрический двигатель небольшой мощности, который передает необходимое движение на рабочий орган фрезы при помощи ременной или цепной передачи.

Кроме этого, в его состав в обязательном порядке входят движущаяся и не движущаяся тяги, а также органы управления.

Любой фрезерный станок настольного исполнения исключительно по металлу может быть оснащен управляющим устройством, которое будет отвечать за обеспечение всех функциональных возможностей агрегата.

В таком универсальном устройстве регулировка оборотов производится за счет контрольной панели, которая, как правило, размещается на лицевой поверхности оборудования.

Крепление детали осуществляется в специальной бобине, которая получает необходимое движение от ротора устройства.

В ряде случаев фрезерный механизм устанавливается на движущейся тяге, что позволяет свободно перемещать режущий элемент в заданном направлении.

Видео:

Непосредственно перед началом обработки своими руками металлической поверхности станок следует тщательно настроить и проконтролировать работоспособность его рабочего органа.

Все выявленные неисправности рекомендуется устранить пред началом работ.

Обработку металла на настольном фрезерном станке необходимо проводить только в защитной одежде, соблюдая правила по технике безопасности.

rezhemmetall.ru

Токарно-фрезерный станок по металлу - обрабатывающий центр с ЧПУ

Токарно-фрезерный станок для работы по металлу, оснащенный системой ЧПУ, который также называется обрабатывающий центр, сегодня можно встретить на многих производственных предприятиях. Широчайшие возможности такого универсального оборудования позволяют подвергать качественной токарной и фрезерной обработке заготовки из металла.

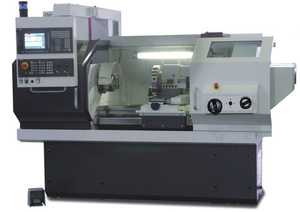

Многоцелевой токарно-фрезерный обрабатывающий центр с ЧПУ

Виды токарно-фрезерных центров на современном рынке

Станки данной категории подразделяются на две большие группы: устройства без ЧПУ и с ЧПУ. К оборудованию без системы ЧПУ относятся ручные, полуавтоматические и автоматизированные станки. В рамках данной статьи рассматриваются устройства, на которых реализовано числовое программное управление. Обрабатывающие центры с ЧПУ, выпускаемые современной промышленностью, подразделяются на несколько видов:

  • простой конструкции;
  • с противошпинделем;
  • с приводным центром;
  • с установленной С-осью.

Объединяет эти обрабатывающие центры, имеющие свои конструктивные особенности, то, что они одновременно обладают функциональностью токарных и фрезерных станков.

Компактный настольный токарно-фрезерный станок, не оснащенный ЧПУ

Характеристики токарно-фрезерных обрабатывающих центров

Выполнять несколько типов технологических операций (сверлильные, токарные и фрезерные) на одном устройстве позволяют и токарно-револьверные станки, но из-за недостаточно высокой подвижности револьверов объем производимой с их помощью продукции ограничен.

Этого недостатка лишены токарно-фрезерные обрабатывающие центры, в конструкции которых имеется специальная фрезерная головка. Посадочное отверстие в такой головке может быть выполнено под различные типы конусов (Capto, HSK, BT или ISO), что позволяет устанавливать в нее токарные резцы. Благодаря этому подобные токарно-фрезерные станки могут применяться для выполнения таких технологических операций по металлу, как сверление, зенкерование, нарезание резьбы, создание фасок и канавок, обработка торцов и их подрезка, развертывание и др.

Используя специальную переходную оправку, на обрабатывающие центры с ЧПУ можно устанавливать резцы с квадратным хвостовиком и режущий инструмент с особой формой посадочной части. В одном шпинделе станков этой категории можно закреплять как неподвижный, так и вращающийся рабочий инструмент. Меняются инструменты в токарно-фрезерных обрабатывающих центрах, оснащенных системой ЧПУ, автоматически, за это в конструкции станка отвечает особый механизм – сменщик.

Наибольшее распространение обрабатывающие центры с ЧПУ получили на предприятиях, которые занимаются изготовлением имеющих сложные формы деталей и конструкций из металла. При производстве таких изделий необходимо неоднократно чередовать операции точения и фрезерования, что и обеспечивается токарно-фрезерным обрабатывающим центром.

На обрабатывающих центрах преимущественно используется инструмент цельного типа или со сменными пластинами, выполненными из твердого сплава. В очень редких случаях может применяться инструмент, режущие пластины которого зафиксированы при помощи пайки.

Рабочие органы обрабатывающего центра с ЧПУ

Обрабатывающие центры с противошпинделем и С-осью

Оборудование с С-осью – это одна из первых модификаций обрабатывающего центра токарно-фрезерной группы. Для придания вращения режущему инструменту (сверлу и фрезе) на таком станке устанавливается отдельный привод. За автоматизированную смену инструментов на этом токарно-фрезерном устройстве, как и на обрабатывающих центрах других типов, отвечает специальный механизм – сменщик.

Важными функциями обрабатывающих центров с С-осью являются контроль за скоростью вращения обрабатываемой детали и индексация ее углового положения. Точность такой индексации, что важно, составляет порядка 0,001 градуса.

Токарно-фрезерные обрабатывающие центры с С-осью при оснащении их механизмом для смены режущих инструментов позволяют выполнять технологические операции, с которыми обыкновенные токарные станки справиться не могут. В частности, такими операциями являются:

Противошпиндель с осью С значительно увеличивает функциональность станка

  • фрезерная обработка элементов червячных передач;
  • изготовление и обработка коленчатых валов;
  • обработка шестерен.

Оснащение обрабатывающих центров с ЧПУ противошпинделем – это следующий этап в развитии устройств токарно-фрезерной группы. Второй шпиндель таких станков, обладающих еще большей функциональностью, устанавливают вместо задней бабки. В него вставляется правая сторона заготовки, что дает возможность подвергать обработке ее противоположной край.

Оснащение обрабатывающего центра противошпинделем позволяет превратить это устройство в полноценную производственную линию, обладающую исключительной функциональностью. Если оснастить такой фрезерно-токарный обрабатывающий центр вторым сменщиком инструментов, то эффективность его использования возрастет в разы. Что важно, качество обработки от этого нисколько не пострадает.

Наглядно принцип работы противошпинделя можно увидеть на видео ниже:

На современном рынке представлено большое разнообразие обрабатывающих центров по металлу от различных производителей. Рассмотрим некоторые из них.

Обрабатывающие центры торговой марки TRENS

Фрезерно-токарные обрабатывающие центры данной торговой марки отличаются особенной конструкцией и имеют характерный признак – наклонную раму. Это придает станкам исключительную прочность и жесткость, что позволяет выполнять на них обработку деталей с высокой точностью. Как правило, таким оборудованием оснащаются крупно- и среднесерийные производства, занимающиеся выпуском деталей со сложной конфигурацией. Перечислим наиболее популярные модели токарно-фрезерных станков данной торговой марки.

SBL 300

Конструкция данной модели более простая, по сравнению с рассмотренной выше, что не мешает такому станку эффективно справляться с нарезанием резьбы, основными фрезерными операциями, обработкой деталей сложной конфигурации. Особого внимания заслуживает шпиндель станка, отличающийся высокой жесткостью и исключительной надежностью, что дает возможность эксплуатировать его на высоких скоростях довольно долго. Не менее примечательны и характеристики С-оси данного устройства, создающей отличный крутящий момент и обеспечивающей быстрое переключение рабочих режимов. Таких характеристик С-оси производителям удалось достичь за счет того, что в ней реализована особая система фиксации дискового типа.

Станок с ЧПУ Trens SBL 300 производства Словакии

SBL 500A

Возможности станка данной модели позволяют обрабатывать на нем заготовки, вес которых достигает 1050 кг. Обрабатывающий центр оснащается электроприводом ТМ Siemens или Fagor, в его конструкции имеется противошпиндель, легко настраиваемая и надежная система ЧПУ. Перемещения бабки станка и фиксация заготовок осуществляются при помощи гидравлических механизмов. О возможностях такого токарно-фрезерного обрабатывающего центра с ЧПУ говорит и то, что на нем можно выполнить сложнейшую технологическую операцию – внеосевое сверление – за одну установку.

Станок TRENS SBL 500A

SBL 700

Этот фрезерный обрабатывающий центр с ЧПУ является наиболее современной моделью оборудования, выпускаемого под ТМ TRENS. Технические возможности такого станка позволяют выполнять на нем обработку заготовок из металла прямолинейной, ступенчатой и криволинейной конфигурации, вес которых может доходить до 2500 кг. Обрабатывающий центр комплектуется системой ЧПУ ТМ Siemens, которая обеспечивает точное перемещение инструмента в процессе обработки. Работа станка и перемещение инструмента в такой системе ЧПУ описывается простым 3D-программированием, а ее подключение к устройству обеспечивается посредством Ethernet-протокола.

Станок Trens SBL 700

Обрабатывающий центр модели 1728С

Универсальный обрабатывающий центр этой модели заслужил особую популярность в России. Функциональные возможности позволяют такому устройству справляться со следующими технологическими операциями по обработке заготовок из металла: сверление прямое и под заданным углом, растачивание, долбление, обычное и контурное фрезерование, точение при помощи фрез и др. Обрабатывать заготовки из металла на этом токарно-фрезерном станке с ЧПУ можно как в патроне, так и в его центрах. Высокая точность, с которой на данном центре обрабатываются заготовки, обеспечивается следующими его конструктивными особенностями.

  • Основные узлы станка характеризуются повышенной жесткостью и виброустойчивостью.
  • В узлах оборудования установлены подшипники высокой точности.
  • В конструкции станка предусмотрены специальные термосимметричные элементы, которые компенсируют деформации, возникающие от температурного воздействия.
  • Перемещение и работа инструмента постоянно контролируются при помощи специальных элементов.
  • Оборудование оснащено современной и надежной системой ЧПУ.

Токарно-фрезерный обрабатывающий центр модели 1728С

Токарно-фрезерный станок данной модели позволяет обрабатывать заготовки диаметром до 40 см и длиной до 3 метров. Шпиндель станка имеет величину конца А8, на нем установлен патрон с сечением 40 см, диаметр отверстия в котором составляет 9,7 см.

Любой токарно-фрезерный обрабатывающий центр, включая данную модель, позволяет значительно снизить затраты на выполнение технологических операций в комплексе.

Краткий обзор других моделей обрабатывающих центров

На российских производственных предприятиях, занимающихся выпуском изделий из металла и дерева, популярными являются обрабатывающие центры, выпускаемые на Тайване под торговой маркой TAKISAWA. При своей исключительной функциональности станки данной торговой марки отличаются доступной стоимостью. На современном рынке оборудование ТМ TAKISAWA представлено следующими сериями: LA, NEX, EX и LS. Станки данных серий успешно используются на предприятиях автомобильной и авиастроительной промышленности, на машиностроительных заводах.

Токарно-фрезерный обрабатывающий центр за работой

Наиболее популярными моделями оборудования ТМ TAKISAWA являются 4500TT, 4500S, 4500ST. В конструкции станков этих моделей имеются два токарных узла и один фрезерный, их магазин для инструмента и рабочих приспособлений может вместить в себя до 90 позиций. Такие станки, в оснащении которых есть револьверная головка, обеспечивают высокую точность и эффективность выполнения токарных и фрезерных работ по металлу.

Среди обрабатывающих центров токарно-фрезерной группы, заслуживших высокую популярность у отечественных производителей, стоит отметить станки испанской компании GMTK, которые также выпускаются в нескольких сериях: HR800, HR1000, HR1200, HR1500. Применение таких обрабатывающих центров с ЧПУ необходимо для изготовления деталей из металла, которые отличаются высокой сложностью и должны быть обработаны с максимальной точностью.

Среди уникальных конструктивных особенностей этого оборудования можно выделить следующие: сменщик инструмента и рабочих головок, гидростатические направляющие, система температурной стабилизации. Приобретение обрабатывающих центров с ЧПУ испанской компании GMTK требуется предприятиям, продукция которых характеризуется высокой сложностью и точностью обработки.

Комплексный токарно-фрезерный центр DMC

Есть еще ряд зарубежных компаний, обрабатывающие центры которых хорошо зарекомендовали себя среди отечественных производственных предприятий.

Victor (Тайвань)

Выпуском оборудования для обработки заготовок из металла и дерева компания занимается более 70 лет. Ее станки отличаются надежной и технологичной конструкцией, качественными комплектующими. Примечательно, что для изготовления станин своего оборудования компания использует особый сорт чугуна.

MULTICUT (Чехия)

Под этой торговой маркой выпускается универсальное оборудование, оснащенное современными системами ЧПУ. В зависимости от необходимости станки могут быть оснащены задней бабкой или вторым шпинделем. Технические возможности оборудования данной марки позволяют выполнять фрезерную обработку заготовок по пяти координатам, осуществлять точение, шлифовку и прорезку, а также фрезеровать кулачки и осуществлять другие операции по металлу.

DMC (Южная Корея)

Обрабатывающие центры данной компании, отличающиеся исключительной функциональностью и высокой производительностью, относятся к категории премиум-класса.

Токарно-фрезерные центры, которыми оснащаются современные предприятия, – это станки, отличающиеся широкой функциональностью. Используя такое оборудование, можно выполнять сложнейшие фрезерные операции и различные виды токарной обработки с деталями, изготовленными из металла.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Токарно-фрезерный станок – осваиваем универсальный агрегат + видео

Токарно-фрезерный станок  – незаменимый предмет на производстве, да и в быту такое оборудование не останется без дела. Его главная особенность заключается в том, что это устройство совмещает в себе все функции токарных и фрезерных агрегатов. Но чтобы правильно подобрать модель, следует более подробно ознакомиться с особенностями, именно этим мы и займемся в нашей статье.

1 Токарный и фрезерный – 2 в 1

Стоит отметить, что первые токарные станки по дереву пользовались популярностью более шести веков назад, и имело то оборудование ножной привод. Безусловно, за столь длительный период конструкция агрегата значительно преобразилась, современные механизмы способны справиться не только с древесиной, но и обработать твердые металлы, сплавы и даже камень, да и функции значительно расширились. Сегодня их используют при изготовлении различных деталей в мебельной и машиностроительной промышленности.

Токарный станок по дереву

Рекомендуем ознакомиться

С помощью такого оборудования делают нарезку внутренней и внешней резьбы, производят раскройку материала и обрабатывают профили. Сейчас поговорим обо всех достоинствах, присущих таким станкам. Они сочетают в себе высокую производительность и относительно компактные габариты. При этом агрегаты очень просты в управлении, особенно это касается машин с ЧПУ. Отдав преимущество последним, вы сможете максимально точно определить время, необходимое на обработку детали либо целой партии. Чтобы контролировать ряд таких агрегатов, достаточно всего одного оператора. Еще один плюс, о котором следует сказать – это универсальность. На одном и том же станке вы сможете обрабатывать совершенно различные материалы.

А вот к недостаткам можно отнести стоимость, причем, чем больше функций, тем выше и цена оборудования. К тому же, высококачественные фирменные агрегаты с ЧПУ нуждаются в сервисном обслуживании. Если в станке вышел из строя какой-либо узел, то отремонтировать неисправность своими силам не получится, нужно обращаться только к профессионалам.

2 Какие виды станка можно выделить?

Универсальный станок – не что иное, как оборудование с ручным приводом. Для него свойственны следующие режимы – сверление, фрезерование и классическая токарная обточка. В зависимости от модели сверлильно-фрезеровальная головка может еще и перемещаться вдоль оси детали. Это оборудование многофункционально, при этом отличается невысокой стоимостью. Оно прекрасно подойдет для бытовых целей либо небольших частных мастерских. Если необходимо изготовить спиральные или простые каннелюры, балясины и ножки для мебели, то вам понадобится токарно-фрезерный станок с копиром.

А вот на более серьезном производстве при массовом изготовлении деталей отлично зарекомендовали себя агрегаты с ЧПУ. Главное достоинство таких машин – полная автоматизация. Они могут работать длительный период без вмешательства человека под управлением только лишь числовой системы. Оборудование снабжено специальным пультом, с помощью которого и происходит управление процессом. А чтобы избежать разбрасывания отходов по всей рабочей плоскости, станину делают под наклоном. Угол его варьируется от 30 до 60°. Кроме того, зона обработки снабжена конвейерным отводом стружки, а механические части направляющих защищены специальным кожухом.

Агрегат с ЧПУ

Инструменты крепятся в шпиндель автоматически либо вручную. Также в зависимости от модели различаются много- и одноинструментные машины. Процесс управления таким агрегатом идет в двухмерном, а также трехмерном пространстве. Различна и мощность оборудования.

Особого внимания заслуживают центры с ЧПУ и С-осью. В этом случае контролируется не только скорость вращения обрабатываемого элемента, но и его угловое положение. Причем точность управления углом поворота менее 0,001°. Такая инновация позволяет обрабатывать не только стандартные детали, но даже червячные передачи, шестеренки и иные изделия сложной формы.

Еще одна особенность такого оборудования – наличие противошпинделя. Этот элемент расположен на месте, отведенном под заднюю бабку. Цель противошпинделя заключается в том, чтобы перехватить  деталь за правую сторону и обработать противоположную часть без вмешательства оператора. Так что такой агрегат можно использовать для серийного производства. Отдав предпочтение оборудованию с противошпинделем и парой сменщиков приводного инструмента, можно значительно увеличить скорость обработки. Плюс появится возможность работать с еще более сложными элементами. Комбинированный станок незаменим при круглофрезерной либо рельефной обработке.

3 Конструкция и характеристики станков – общие параметры

Состоит это оборудование из станины и режущего инструмента. Также может присутствовать консоль, на которой расположены горизонтальные направляющие, хотя встречаются и бесконсольные модели. Рабочий инструмент фиксируется в специальной фрезерной головке, причем благодаря конусности последней появляется возможность устанавливать в нее же и токарные насадки. Отдельного внимания заслуживает мотор агрегата, ведь именно он определяет мощность оборудования.

Если речь идет о машинах с ЧПУ, то присутствует дополнительно и пульт, посредством которого происходит управление рабочим процессом. Аналогичное устройство имеет и токарно-фрезерный станок с копиром. Малогабаритный комбинированный агрегат предназначен в основном для домашнего использования. Его главными достоинствами выступают компактные размеры. Однако высота и ширина – это не единственное, на что следует обращать внимание при выборе такого агрегата. Огромное значение играет питающее напряжение, и лучше всего, когда оборудование работает от трехфазной сети. Для домашнего использования вполне достаточно станка мощностью около одного киловатта. А вот на производстве понадобятся более мощные машины.

Токарно-фрезерный станок с копиром

Конечно, многие ориентируются в первую очередь на стоимость, но если вы уже решили сделать такое приобретение, то стоит обращать внимание на надежность и функциональность, в противном случае экономия выйдет боком. Желательно, чтобы на всех ручках и рычагах была нанесена градиентная шкала, это значительно повысит точность обработки. Поинтересуйтесь, из какого материала выполнены все узлы и механизмы, кто производитель. Не стоит доверять сомнительным фирмам!

Наличие дополнительных приспособлений в разы повышает функциональность изделия. Проследите, чтобы на выбранном оборудовании была возможность нарезать резьбу с разным шагом. Еще комбинированный станок  должен быть оснащен специальным рычагом для переключения направления резца. Это даст вам возможность делать операцию самостоятельно. Также желательно, чтобы перемещение суппорта во всех плоскостях было автоматическим. Не забудьте при выборе агрегата, особенно если стан малогабаритный, поинтересоваться максимальными размерами обрабатываемой детали, ведь этот параметр во многом определяет область использования оборудования.

К важным характеристикам следует отнести также количество скоростей и частоту вращения шпинделя. Обратите внимание на такие параметры, как диапазон метрических и дюймовых резьб, продольных подач, максимальный диаметр концевой и торцевой фрезы.

4 Популярные модели и их отличительные особенности

Особого внимания заслуживает продукция всемирно известного европейского производителя TRENS. Универсальный станок этого бренда укомплектован очень прочной наклонной станиной. Такие машины прекрасно зарекомендовали себя на средне- и крупносерийном производстве. Особенно актуально это приобретение, если необходима обработка деталей нестандартной формы.

Модель SBL 300 превосходно справится с основными фрезерными процедурами. С помощью такого станка вы без труда нарежете резьбу, проведете обработку и доводку сложных элементов. К преимуществам еще следует отнести шпиндель высокой прочности. Благодаря этому свойству вы можете эксплуатировать оборудование длительный период без остановок. Также стоит отметить и скорость обработки, а особая система фиксации и С-ось обеспечивают мгновенное переключение режимов и великолепный крутящий момент.

Модель SBL 300 для основных фрезерных процедур

Станок  SBL 500А представляет собой более сложный агрегат, в отличие от предыдущей модели, и с его помощью можно обрабатывать элементы весом более тонны. Устройство оснащено электрическим приводом фирмы Siemens либо Fagor. А числовое программное управление позволяет легко наладить все настройки. Также внимания заслуживает гидравлический механизм для фиксации деталей. Это оборудование позволяет произвести не только ряд стандартных операций, но и внеосевое сверление.

Однако если вы желаете стать обладателем самого современного устройства этого производителя, то следует обратить внимание на модель SBL 700. На этом агрегате без особого труда можно обработать даже криволинейные заготовки, также не проблема и ступенчатый профиль. Производители постарались, и новое оборудование может работать с крупногабаритными деталями весом до 2,5 тонны. Безусловно, контролировать работу будет ЧПУ. Кроме того, вы сможете подключить станок к простому ПК и задать параметры обработки.

Оборудование Takisawa серии ТММ 250 оснащено парой токарных шпинделей и револьверных головок. Еще этот комбинированный станок укомплектован инструментальным магазином большой емкости (30 позиций, но при желании можно увеличить до 90). Работая на таком агрегате, нет необходимости делать переустановку деталей, за счет чего достигает отличная точность обработки. А благодаря сокращению вспомогательного времени, которое затрачивается на передачу детали, обеспечивается превосходная скорость. Устройство оснащено двумя 15-ти позиционными револьверными головками и приводом мощностью 3,7/5,5 кВт. Частота вращения достигает 6000 об/мин.

5 Каким должно быть рабочее место?

В этом пункте мы перейдем к практической части и рассмотрим общие правила использования. Не важно, эксплуатируете вы токарно-фрезерный станок по металлу либо по дереву, в любом случае особое внимание следует уделять технике безопасности. К работе допускаются только опытные специалисты, проследите, чтобы в мастерскую не проникли дети. Обязательно содержите рабочее место в чистоте и перед включением оборудования удостоверьтесь, что на нем нет посторонних предметов.

Рабочее место для токарно-фрезерных работ

Прежде чем подключить комбинированный стан к сети, проверьте, чтобы переключатель находился в положении "OFF". Агрегат должен быть отключен от сети, если планируется техническое обслуживание либо регулировка. Никогда не оставляйте включенное устройство без присмотра. Обязательно проведите визуальный контроль машины на наличие механических повреждений и проверьте, все ли элементы зафиксированы достаточно надежно. В случае даже незначительных на ваш взгляд неисправностей оборудование к эксплуатации не допускается. Работать на нем можно только после устранения всех поломок.

Особое внимание уделите выбору рабочей зоны. В мастерской должно быть сухо, так как влага негативно скажется на работоспособности агрегата. Позаботьтесь, чтобы рабочее место хорошо освещалось. Используйте комбинированный станок  только по предназначению. Обязательно во время работы надевайте соответствующую одежду, которая не должна быть чрезмерно свободной. Наличие ювелирных украшений, галстука, перчаток и т.д. может привести к травматизму.

Соберите длинные волосы, желательно спрятать их под головным убором. Выбирайте обувь на низкой нескользкой подошве. С помощью защитных очков вы убережете органы зрения от возможных повреждений. В мастерской должна быть установлена хорошая вытяжка, особенно это актуально во время шлифования и резания на высоких скоростях. Эти операции обычно сопровождаются сильным образованием вредной пыли, которая способствует заболеваниям органов дыхания. Можете совместно с вытяжной системой использовать и респиратор.

tutmet.ru

Универсальные мини токарно-фрезерные станки по металлу

Универсальные станки

(Из книги Е. Васильева "Маленькие станки")

Среди маленьких станочков встречаются универсальные токарно-фрезерные модели. Большинство таких комплектов "два в одном" на самом деле могут меньше, чем от них ожидаешь. Это вызвано тем, что фрезерная часть перемещается только в одном направлении - по вертикали. В этом случае невозможно фрезерной частью станка обрабатывать деталь, закреплённую в токарном патроне.

Этот станочек не совсем привычного вида - российский "Реабин" МШ-2.2.

Двигатели у него якобы немного слабоваты, а так - хвалят эти станочки. Хоть и дороговаты. Применение коллекторных низковольтных двигателей для привода шпинделя - решение необычное, но по заявлению руководства фирмы, блок электронного управления такими двигателями позволяет существенно увеличить их срок службы, а вращающего момента за счёт хорошо подобранного редуктора хватит для большинства возможных применений.

Сайт производителя: http://reabin.ru

Реабин ставит на свои изделия патроны марки TOS.

Но существуют небольшое количество по-настоящему универсальных моделей. Например, немецкий "Шмель" (Hommel). Чтобы представить себе все его возможности, потребуется напрячь фантазию.

  Станина станка выполнена плоской, и из комплекта оснастки на ней можно собрать то, что нужно в данный момент.

В нашей стране московская фирма ЕРТЭН производит хороший широкоуниверсальный станочек со странным названием ЕРТ. Возможности переналадки этого станка просто удивляют - мечта любого мастера! Станок высокого качества, сделан грамотно. ЕРТ (ЕРТЭН) слегка дороговат и, для домашнего применения, чуть крупноват. Но я всё же включил ЕРТа в этот обзор маленьких станков, тем более станок не очень известный, и может быть заинтересует кого-то.

Один из участников форума www.chipmaker.ru рассказывал, что станки ЕРТ ставят (ставили) даже в мастерские подводных лодок. Вполне возможно.

Интересно, а на космических станциях, например на нашем утопленном "Мире", было какое-то универсальное оборудование станочного типа?

Универсальный Golmatic MD-23 вряд ли оставит кого равнодушным.

Но игрушка дорогая. Ссылка: http://www.golmatic.de

Наш Ерт (ERTEN), пожалуй, подешевле, а по функциональности вполне соизмерим. Идея у них одинаковая: шпиндельная бабка с поворотом и вертикальным перемещением, плюс дополнительные приспособления.

Можно конечно облизнуться, но не будем забывать, что любое универсальное решение проигрывает нескольким специальным. Конечно, если станок нужен пусть даже не на подводном корабле, а просто в условиях передвижной мастерской в фургончике автомобиля, - минимум занимаемого места может оказаться решающим фактором выбора.

Ещё одна универсальная конструкция, на вид - возможности кажутся очень широкими.

Тем не менее, на этом станке, как и на многих токарно-фрезерных, нельзя фрезеровать вдоль детали, закреплённой в токарном патроне. Правда, какая-то рукоятка на фрезерной части, расположенная на продольном винте, видна. Но, скорее всего, это рукоятка тонкой вертикальной подачи, а не горизонтальной. Хотя, могу ошибаться.

Если же фрезерная часть этого станка действительно умеет ездить вправо-влево, это было бы его большим плюсом. Хотелось бы видеть универсальность, позволяющую, например, выточить заготовку болта и тут же, не вынимая деталь из патрона, отфрезеровать на ней шестигранник под ключ, или выточить вал и вырезать в нём шпоночный паз, или изготовить шестерню. Такая универсальность встречается на некоторых часовых станках (достигается установкой отдельного фрезерного привода на крестовый стол), но на более крупных это большая редкость.

Решение, позволяющее существенно расширить возможности токарно-фрезерных универсальных станков, не слишком сложное. Нужно вертикальной фрезерной колонне дать возможность передвижения вдоль токарной станины. Причём это можно устроить даже самостоятельно. Например, докупив ещё одну скользящую направляющую от поперечных салазок какого-то более крупного станка и установив её сзади вдоль токарной станины.

Фрезерная часть теперь крепится на эту направляющую и получает дополнительную степень свободы: перемещение вдоль токарной части. Фото не очень наглядное, но рассмотреть дополнительную направляющую за станком всё же можно. Более подробно об этой переделке здесь: Китайское "Микро" - переделка

Конечно, чтобы изготовить шестерёнку, такой станок нужно оснастить ещё делительным приспособлением, позволяющем поворачивать шпиндель на небольшой угол и фиксировать его в каждом таком положении.

Другие интересные статьи о маленьких станках

Самодельные станки (из книги Е. Васильев "Маленькие станки")

Микромодели станков (из книги Е. Васильев "Маленькие станки")

Токарные патрончики (из книги Е. Васильев "Маленькие станки")

Часовые станки (из книги Е. Васильев "Маленькие станки")

Токарный станок и дрель (из книги Е. Васильев "Маленькие станки")

Источник: Е. Васильев "Маленькие станки"

stanok-kpo.ru

Мини токарные станки по металлу

Для того чтобы без проблем выполнять такие операции, как обточка металлических поверхностей, сверление, нарезание резьбы, развёртывание отверстий в условиях домашней мастерской, автосервиса, профтехучилища или школы требуется компактное, но в тоже время функциональное оборудование. Мини токарный станок по металлу представляет собой небольшую копию габаритной заводской модели и отличается от неё более скромными эксплуатационными возможностями.

Ниже будут представлены основные преимущества рассматриваемой техники, позволяющие ей по праву занять хорошее место в Вашей мастерской.

Токарный станок для дома от компании Metal Master

  • Фрезерная, токарная и сверлильная обработка металлических заготовок выполняется быстро и без проблем. На выходе получаются изделия, отличающиеся хорошим качеством;
  • Комфортное управление. Даже токарь, обладающий скромным опытом, сможет разобраться в тонкостях работы за этим оборудованием;
  • Наличие чётких и удобных в использовании лимбов на рукоятках станка, позволяют выполнять требуемые операции с высочайшей точностью;
  • Превосходная защита ходового винта. Специальный кожух исключает попадание металлической стружки, а значит, станок прослужит Вам гораздо дольше;
  • Высокоточный закалённый шпиндель позволяет совершать обработку металлических заготовок с исключительной точностью;
  • На торце крышки шпиндельной бабки находится таблица, где представлен выбор режимов резания;
  • Долговечные подшипники, закалённая станина, надёжная ременная передача;
  • Сверлильно-фрезерная часть конструкции отличается превосходной износоустойчивостью и повышенной жёсткостью.

Мини токарный станок по металлу позволяет создать множество изделий или довести уже имеющиеся заготовки до требуемого результата. Прекрасное устройство для небольшого цеха или ремонтной мастерской, где поставить габаритное оборудование просто не предоставляется возможности. Также важно отметить такие особенности техники, как низкое потребление электричества, невысокая стоимость и минимальная шумность. Небольшие габариты позволяют с лёгкостью выполнять транспортировку станка.

Несколько рекомендаций по выбору рассматриваемой техники

            Перед тем, как совершить покупку мини токарного станка важно учесть множество факторов, которые в будущем окажут непосредственное влияние на производственный процесс.

  • При выборе обращайте внимание на массу устройства, скорость вращения шпинделя, мощность, высоту расположения центров, максимальный диаметр обрабатываемой заготовки;
  • Посмотрите, насколько грамотным является руководство по эксплуатации;
  • Всё ли поставляется в базовой комплектации, имеется ли возможность приобрести дополнительные опции.

Если Вы внимательно отнесётесь к предоставленной информации, то сможете подобрать технику, способную оказать незаменимую помочь в условиях домашней мастерской.

Обзор мини токарных станков:

Мини станок Metal Master MML 180X300 (1830V)

Видео: подготовка мини токарного станка к работе

Мини токарный станок – эффективное решение задач металлообработки!

            Компания Metal Master уже 17 лет предлагает качественную и долговечную технику для предприятий, мастерских, цехов, автосервисов, школ. Любая отрасль, где требуется выполнение металлообрабатывающих операций, не может обойтись без качественного оборудования – это неоспоримый факт, который мы отлично знаем.

  • Всю необходимую информацию можно получить у высококвалифицированного технического специалиста, просто позвоните нам и задайте интересующий Вас вопрос;
  • Вы можете посетить наш демо-зал, и посмотреть насколько точно подходит нужная Вам техника для выполнения требуемых производственных задач;
  • В сервисном центре компании выполняется гарантийное и постгарантийное обслуживание;

Быстрая доставка в любой город России. Отгрузка станков осуществляется в тот же день, когда деньги поступили на счёт компании.

metalmaster.ru

описание и преимущества токарно-фрезерных центров по обработке металла

Главные показатели современного производства — это рентабельность и конкурентность. Выпуск качественной продукции зависит от того, насколько цех или рабочая площадка обеспечены широкопрофильным оборудованием, разнообразной техникой и инструментом.

Токарно-фрезерные центры

Для сегодняшнего дня уже не актуальны узкоспециализированные станки. У них малая производительность, кроме того, они неудобны, так как приходится перетаскивать заготовку с места на место. Технологичным решением служит приобретение и установка одного станка, у которого есть возможности для выполнения множества разных функций. Такие агрегаты способны заменить несколько устаревших моделей и экономить время и расходы.

Современное оборудование, которое позволяет вершить токарно-фрезерную обработку, в наши дни активно применяется в промышленной сфере производства. Более того, выпускаются данные типы станков для использования их в бытовых условиях. Такие агрегаты обладают компактными размерами и не такой большой мощностью, как промышленные образцы, но все же способны произвести фрезерную и токарную работу на очень высоком уровне.

Классификация токарно-фрезерного оборудования происходит делением его на устройства с числовым программным управлением и без ЧПУ, то есть автоматические, полуавтоматические и ручные. В этой статье пойдет речь о станках с ЧПУ.

Токарно-фрезерные установки с ЧПУ

Ниже приводятся преимущества токарно-фрезерных центров с ЧПУ по сравнению с таким же оборудованием ручного управления. Современные агрегаты отличаются:

  1. Более высокой производительностью.
  2. Повышенной точностью изготовления деталей, благодаря чему обеспечивается их взаимозаменяемость.
  3. Использованием возможностей современных инфотехнологий для перехода на изготовление других изделий.
  4. Переносом подготовки производства в инженерную сферу труда.
  5. Надежностью и долговечностью.
  6. Экономичностью.
  7. Простотой в эксплуатации и обслуживании.
  8. Эргономичным дизайном.

Виды

Данное оборудование условно классифицируют на следующие типы. Существуют:

  • Обычные центры,
  • С противошпинделем,
  • С приводным центром,
  • С С-осью.

Такие устройства снабжены возможностями, характерными для токарных и фрезерных станков, при этом дополнены конструктивными и технологическими тонкостями.

Особенности центров

На многих стандартных токарно-револьверных станках можно проводить обработку не только токарную, но и фрезерную, а также сверление отверстий в изделиях из металла. Однако у таких устройств револьверы мало подвижны, что затрудняет и ограничивает их потенциал в производственном процессе.

В токарно-фрезерной установке наших дней отсутствует такая проблема, ведь в ней предусмотрена фрезерная головка под конус Capto либо HSK. Данные конусы позволяют произвести монтаж токарного резцового инструмента во фрезерную головку. Благодаря этому станок может точить и выполнять множество разных операций, например, зенкерование, нарезку резьбы, сверление отверстий, точение фасок и канавок, обработку и подрезку торцов, развертывание и другие.

Итак, мы поняли, что в современном оборудовании один шпиндель способствует выполнению двух функций, а именно, установке статического инструмента и закреплению вращающихся рабочих приспособлений. При этом смена резцов и других инструментов проходит в автоматическом режиме. Чтобы это осуществить станок с ЧПУ снабжается специальным инструментом, называющимся сменщиком.

На предприятиях, занимающихся изготовлением сложных изделий и конструкций, эксплуатируются именно эти станки. Они обрабатывают сырье, последовательно выполняя все процедуры фрезерования и точения. Современные агрегаты с ЧПУ по металлу без проблем справляются с этими задачами.

Можно добавить, что для таких центров применяется цельный инструмент или приспособления с твердосплавными сменными пластинами. Напайный тип используется крайне редко.

Устройства с С-осью и противошпинделем

Одним из первых станков полноценного центра стало устройство с С-осью. В нем работают сверла и фрезы, располагающиеся своим приводом, который придает вращение инструменту. Конечно же, такие устройства снабжены сменщиком рабочих приспособлений.

Агрегаты с С-осью контролируют скорость вращения обрабатываемой заготовки. Кроме того, контролируют (индексируют) угловое положение изделия. Точность индексации угла менее 0,001 градуса.

Установка многофункциональных механизмов, которые нужны для смены приспособлений, позволяет осуществить на агрегатах с ЧПУ и С-осью несколько операций, которые невозможно выполнить на обычных токарных устройствах:

  • Фрезерование червячных передач,
  • Обработку шестерен,
  • Изготовление коленвалов.

Более функциональным и надежным при эксплуатации призван быть агрегат по металлу с противошпинделем. Он замещает заднюю бабку. Такой станок позволяет удерживать изделие за правый край и без помощи оператора устройства обрабатывать ее правую сторону.

По сути, противошпиндель делает токарно-фрезерный станок с ЧПУ высокофункциональной производственной линией. Если же оснастить такой агрегат двумя сменщиками приспособлений, тогда он начнет осуществлять обработку металла в несколько раз быстрее без потери идеального качества изделий.

Ниже мы рассмотрим виды токарно-фрезерного оборудования с ЧПУ, пользующегося спросом.

Наиболее востребованные станки с ЧПУ

Обрабатывающие центры TRENS

Европейский производитель TRENS разработал универсальные установки, которые характеризуются наклонной станиной и определенной конструкцией, гарантирующей осуществление высокоточных работ благодаря особой прочности и жесткости устройства. Оборудование данной торговой марки нашло применение в крупном и среднем производстве если нужна обработка сложных деталей разных профилей.

Из наиболее востребованных моделей станков TRENS выделяются:

  • SBL 500A. Он нужен для фрезерования и точения деталей весом до 1050 кг. Установка оснащена электроприводом марки Fagor или Siemens, противошпинделем, легкой в настройке, но мощной системой ЧПУ. У станка имеется гидропривод бабки и гидравлический механизм для фиксации деталей при обработке. Есть дополнительные возможности для выполнения особых операций, которые производятся за одну установку заготовки, например, внеосевое сверление.
  • SBL 300. Данный станок является более простым, чем предыдущая модель. Он может произвести нарезку резьбы, выполнить основные фрезерные процедуры, обработать и довести сложные изделия, к примеру, фланцы, валы. Высоким уровнем жесткости отличается шпиндель устройства. Он может эксплуатироваться без перерыва довольно длительно, причем на максимальной скорости выполнения рабочих операций. С-ось станка отвечает за отличный крутящий момент и мгновенное переключение режимов работы благодаря особой системе фиксации дискового типа.
  • SBL 700. Это самый современный на сегодняшний день обрабатывающий станок бренда TRENS. Он осуществляет обработку заготовок с криволинейным, ступенчатым, прямолинейным профилем весом до 2500 кг. Данный агрегат оснащен ЧПУ устройством от компании Siemens, безупречно контролирующее работу приспособлений, а также описывается простым 3D-программированием, дает возможность подключить станок к ПК.

Токарно-фрезерный центр 1728С

Данная модель станка по металлу очень популярна в России. Устройство универсально и позволяет осуществить широкий спектр обрабатывающих операций. Оно может: сверлить обычно, под заданным углом, выполнять долбление, растачивать, фрезеровать, точить и т.д. На этом станке с ЧПУ возможно выполнить обработку изделий комплексно в патроне и центрах. Работа агрегата характеризуется уникальной точностью благодаря конструктивным особенностям станка. Он обладает:

  • Повышенной виброустойчивостью и жесткостью основных узлов.
  • Подшипниками высокой точности.
  • В нем находятся термосимметричные элементы, благодаря которым нивелируется воздействие температурных деформаций.
  • Активными контролирующими органами, которые следят за работой инструмента.
  • Качественной системой ЧПУ.

Данная модель осуществляет работу с заготовками, которые имеют размер до 40 сантиметров в диаметре и длиной до 3 метров. Оснащена шпинделем с величиной конца А8, патроном с сечением 40 см и отверстием 9,7 см.

Благодаря синтезу производимых работ, этот станок с ЧПУ позволяет существенно снизить затраты.

Другие центры с ЧПУ по обработке металла

Тайваньские станки фирмы TAKISAWA являются востребованными в нашей стране. Предприятия России их приобретают с удовольствием, так как они отличаются доступной ценой и уникальной многофункциональностью. На рынке данного оборудования сегодня представлены серии LS, EX,LA, NEX, которые нашли применение на авиационных и машиностроительных комбинатах, также их применяют в транспортной сфере производства.

Модели 4500ТТ, 4500S и 4500ST пользуются особым спросом. Так как приобретение этих станков гарантирует осуществление фрезерных и токарных работ с максимальной точностью. Ведь агрегаты оборудованы двумя шпиндельными токарными узлами и фрезерным. Также снабжены магазином, в котором 90 позиций для рабочих приспособлений и револьверной головкой.

Испанские центры фирмы GMTK также являются популярными, особенно серия HR с модельным рядом станков 800, 1000, 1200, 1500. Они позволяют осуществлять обработку заготовок со сложной конфигурацией и высокой точностью. Такие устройства оснащены уникальной системой, способной стабилизировать температуру. Также имеются направляющие гидростатического типа, у которых оптимизированы показатели. Обеспечены сменщиком головок и инструмента.

Обычно испанские токарно-фрезерные станки покупают предприятия, специализирующиеся на выпуске по-настоящему сложных деталей. Эти обрабатывающие металл центры стали идеальными для таких условий производства.

Следующие агрегаты с ЧПУ по обработке металла также работают эффективно:

  • Станки Victor принадлежат тайваньской компании, которая на протяжении белее чем 70 лет поставляет модели, отличающиеся высокой надежностью, на Российский рынок. Их модели имеют надежную и технологичную конструкцию, качественные комплектующие, станины из особого чугуна.
  • Станки MULTICUT — это многооперационные центры с ЧПУ, оборудованные задней бабкой или правым шпинделем. Они позволяют выполнить фрезерную обработку по 5 координатам. Также способны растачивать, прорезать, точить, шлифовать, фрезеровать кулачки и делать множество других операций.
  • Южнокорейские центры DMC являются высокопроизводительными обрабатывающими центрами класса люкс.

Заключение

Чтобы полететь в космос и осуществить бурение газодобывающих скважин нужны специальные устройства и механизмы. Космические корабли не производятся в большом количестве. Поэтому, чтобы собрать конкретное изделие не требуется много однообразных деталей. А есть необходимость в нескольких оригинальных и сложных. Для осуществления подобных задач применяется токарно-фрезерный станок с ЧПУ. Данные детали давно имеют спрос, который растет с каждым годом.

Предприятиям сегодняшнего дня уже не нужно закупать много единиц оборудования. Достаточно приобрести один токарно-фрезерный станок с большим набором функций, что обеспечит повышенную рентабельность любого завода.

Оцените статью: Поделитесь с друзьями!

stanok.guru
