Токарные резцы расточные – Резец расточной твердосплавный упорный и проходной:фото,размеры,выбор
Резец расточной токарный: ГОСТ, классификация, маркировка
Существует ряд инструментов для обработки заготовок на токарных станках. Далее рассмотрен резец расточной: виды данных инструментов, их конструкция, способы работ и принципы выбора.
Данные инструменты рассчитаны на обработку отверстий (как сквозных, так и глухих). Принцип их функционирования состоит в расширении углублений путем послойного удаления материала. Такие резцы применяют на токарных станках с целью повышения точности и производительности работ.

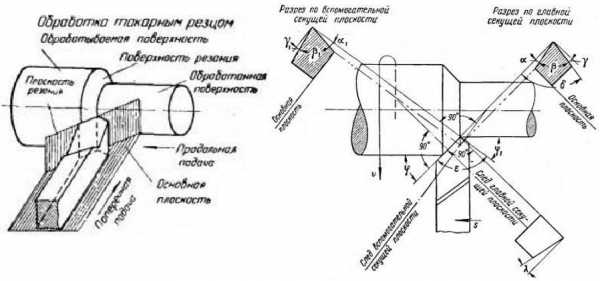

Геометрические характеристики
Расточной токарный резец включает державку, служащую для монтажа инструмента в станке, и рабочую поверхность. Рабочая поверхность для врезания в материал имеет клинообразную форму. Она сформирована тремя углами, суммарно образующими 90°.
- Основной задний угол, разделяющий заднюю поверхность и режущую плоскость, сокращает трение обрабатываемого предмета и задней поверхности. Твердость материалов связана обратной зависимостью с величиной этого угла и прямой с их шероховатостью.
- Угол заострения, разделяющий заднюю и переднюю поверхности, определяет прочность резца.
- Основной передний угол, разделяющий переднюю поверхность и перпендикулярную режущей поверхности плоскость, определяет степень деформации удаляемого материала.
Размеры определяются ГОСТ. Так, ГОСТ 18882-73 описывает токарные расточные резцы с твердосплавными пластинами для сквозных отверстий. ГОСТ 18883-73 определяет параметры аналогичных инструментов с пластинами из твердых сплавов, рассчитанных на создание глухих отверстий.
Скачать ГОСТ 18882-73
Скачать ГОСТ 18883-73
В ГОСТ 9795-83 описаны державочные резцы для сквозных отверстий, рассчитанные на косое и прямое крепление.
Скачать ГОСТ 9795-83
Классификация
Расточные резцы по возможности обработки материалов классифицируют на два вида:
- Быстрорежущие модели рассчитаны на легкие материалы, такие как фторопласт, алюминий, текстолит.
- На более прочные и тяжелые материалы рассчитаны монолитный и твердосплавный варианты. Так, они подходят для стали (сырой, каленой, нержавеющей), бронзы и др.
Кроме того, существуют модели с механически закрепленным либо напаянным алмазом. Для данных вариантов материал режущей части представлен алмазом, а стержень состоит из стали.

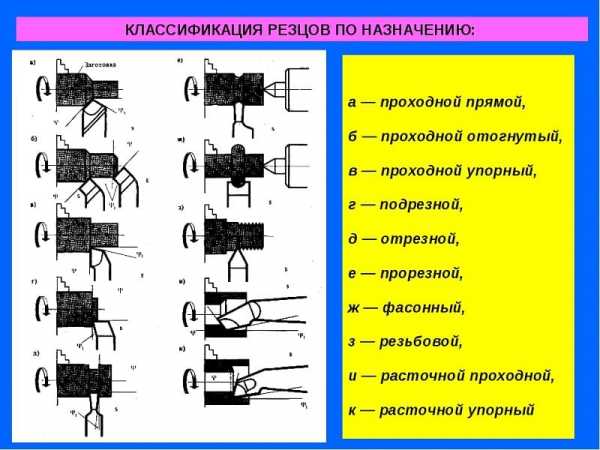

Еще два типа рассматриваемых инструментов выделяют по назначению:
- Расточной резец для глухих отверстий помимо обработки внутренних стенок отверстий рассчитан на проточку и шлифовку дна. К тому же данные модели называемые упорными, подходят для расточки ступенчатых отверстий.
- Проходные варианты представлены расточными резцами для работ со сквозными отверстиями и цилиндрическими деталями.
Наконец, рассматриваемые инструменты дифференцируют по форме державки на квадратные, прямоугольные и круглые. Наиболее оптимальными считают варианты второго типа ввиду простой установки и удобной заточки.
Следует отметить, что существуют модели со сменными пластинами. Они укомплектованы запасными частями для смены изношенных пластин.
Принципы выбора
К основным критериям выбора расточных резцов относятся типы отверстий и целевых материалов. Например, при работах с бронзой и каленой и нержавеющей сталью модели из быстрорежущей стали быстро износятся. Помимо этого, нужно сопоставить размеры инструмента и отверстий. Так, для глухих отверстий требуются резцы, меньшие вдвое по диаметру. Для регулярных работ целесообразно приобрести универсальный вариант со сменными пластинами либо набор обычных расточных резцов.
Рабочие режимы
Режим резания определяется несколькими факторами, основные среди которых – расточка инструмента, тип материала, диаметр углубления. Так, на основе диаметра резец для расточки цилиндров монтируют выше центра либо ниже. Резец для глухих отверстий во избежание образования в торце бобышек располагают по центру.
Незакрепленная часть инструмента, представленная расстоянием между пластиной и хвостовиком, определяет глубину растачивания.
Однако чрезмерно большой вылет сказывается на качестве поверхности, так как вызывает вибрации и упругие деформации, а также ведет к быстрому износу пластины. В большинстве случаев оптимальна расточная оправка с наибольшей жесткостью. Под ней понимают способность к сопротивлению деформациям под внешним влиянием. Данный показатель дифференцируют на два типа. Статистическая жесткость относится к упругим деформациям, динамическая – к вибрациям. В целом она определяется материалом, размерами, формой и методом установки предмета. Жесткость имеет значение для режимов и частоты обработки, а также стойкости инструмента.
Для растачивания используется консольный способ крепления инструмента, характеризующийся малой жесткостью, вследствие чего наблюдаются вибрации. С целью улучшения виброустойчивости необходимо сократить вылет расточного резца. Однако, как было отмечено, это снизит глубину расточки. Оптимальным значением вылета, обеспечивающим виброустойчивость, считают равное четырем диаметрам оправки.
В процессе работ следует создать минимальную силу резания. Для этого подбирают геометрию расточного резца. Так, рекомендуется применять варианты с формами СМП типа V и D. К тому же следует выбирать модели с положительной геометрией передней поверхности пластин и радиусом при вершине заднего угла равным 90°. При эксплуатации для задней поверхности допустим износ до 0,3 мм. Наконец, лучшую виброустойчивость обеспечивают твердые сплавы с износостойкими покрытиями.
Величина прогиба определяется также моментом инерции поперечного сечения державки, который зависит от его формы и размеров.
Современные модели оснащены державками круглой формы. При этом существуют варианты с квадратным сечением державок. Например, расточные резцы Семинского, консольная часть державки которых закручена относительно оси на 45°.
Ввиду этого жесткость таких моделей выше, чем у вариантов с круглой державкой. Это позволяет значительно повысить скорость резания в отсутствии вибраций даже при большом вылете. К тому же допустимо повышение сечения стружки до 5 раз. Наконец, в изготовлении такие расточные резцы проще, чем обычные.
Угол заточки расточного внутреннего резца определяется типом работ (черновые, чистовые). Задний угол связан обратной зависимостью с диаметром отверстия.
Маркировка

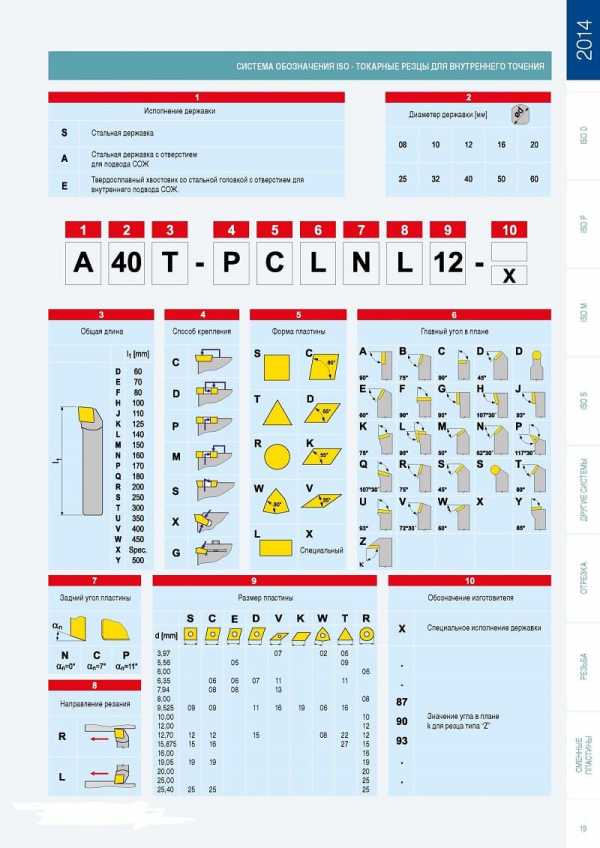

Для расточных резцов применяется система маркировки с буквенными и цифровыми символами. Первые отражают геометрические параметры (2140-0043), вторые — тип материала (т15к6 для варианта для глухих отверстий). Например, 2140-0042 ВК6.
В магазинах вместо цифровой маркировки используют значения геометрических параметров, приводя размеры (например, 20×20×170 для твердосплавной модели для сквозных отверстий) и угол заточки (10×10×40 ВК8 (YG8) 60°, 10×10×40 мм Т5К10 (YT5) 90°). К тому же в маркировках отражают тип и исполнение инструмента.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Расточной резец
Оглавление
Виды расточных резцовОсновные размеры
Геометрия расточного резца
Выбор расточного резца
Режимы резания расточными резцами
Маркировка
Расточной резец широко применяется в машиностроении и производстве. Их используют для обработки сквозных и глухих отверстий на токарной группе станков. Резцы расточные токарные помогают достичь более точных результатов в работе, а также создают высокую частоту обработки. Инструментом последовательно снимаются слои металла, что помогает расширить обрабатываемое отверстие до нужных размеров. Благодаря точному оборудованию, результат можно регулировать в пределах десятых долей миллиметра. Если резец для расточки хорошо заточен и находится в исправном состоянии, то он может работать с различными металлами, так как он всегда должен быть более жестким, чем деталь. Для надежности, всегда требуется проверять его закрепление, так как неправильное положение может привести к поломке самого инструмента или браку обработки детали.
Основной упор в данном резце сделан на высокую производительность в работе. Как правило, расточной резец снимает относительно небольшие слои, которые помогают расширить отверстие, так что здесь важна скорость и точность, что в свою очередь отображается на геометрии изделия. Рабочая поверхность сделана клинообразной формы, так как это помогает лучше врезаться в слой материала и деформировать его, снимая стружку должной толщины. Постепенное скалывание верхнего слоя материала доводит заготовку до необходимого состояния. Действующим стандартом, по которому изготавливается резец расточной, является ГОСТ 18872-73, что предназначен для изделий из быстрорежущей стали, наименьший диаметр которых достигает 14 мм. Если же инструмент предназначается для глухих отверстий, диаметр которых составляет до 6 мм, то это уже будет ГОСТ 18873-72. Если расточной резец изготавливается из твердосплавного состава, то здесь будет актуальным ГОСТ 18882-73 для сквозных отверстий и ГОСТ 18883-72 – для глухих, соответственно.

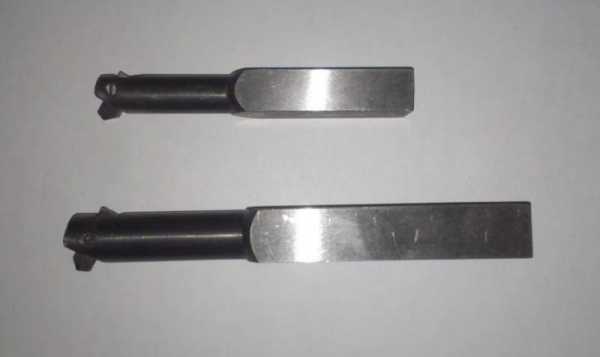

фото:расточные токарные резцы по металлу
Расточной резец может быть выполнен в нескольких вариантах. Быстрорежущий вид служит для обработки различных легких материалов и соответствующих сплавов, куда можно отнести алюминий, фторопласт, текстолит и другие материалы.
Для более крепких и тяжелых составов применяются монолитные, резец расточной твердосплавный или со вставками пластин из твердых сплавов. Такие изделия уже могут работать с бронзой, сырой сталью, нержавейкой, калеными сортами стали и другими материалами.
Все эти разновидности в свою очередь разделяются и по виду державки, которая может быть квадратной или круглой. Помимо этого, есть еще разделение по назначению. Согласно выполняемым функциям выпускают расточной резец для глухих отверстий, которые применяется не только для обработки внутренних стенок отверстия, но и занимается проточкой дна, вместе с последующей его шлифовкой. Также встречается резец расточной проходной, который используется для сквозных отверстий. Он работает с деталями цилиндрической формы, или имеющими сквозные дырки.
Сейчас оказываются весьма популярной такая разновидность как расточной резец со сменными пластинками. Они имеют различные профили и формы, а главное, что в комплекте к ним идет набор запасных частей, которые могут использоваться для крепежа рабочих пластин и державок. Износившиеся пластины можно быстро заменить.
Основные размеры
Расточные резцы для токарных станков, которые предназначены для работы со сквозными и глухими отверстиями, изготовляются согласно определенным стандартам размеров.
фото:размеры расточных резцов
| Высота,мм | Ширина,мм | Длина,мм |
|---|---|---|
| 16 | 16 | 140 |
| 16 | 16 | 170 |
| 20 | 20 | 140 |
| 20 | 20 | 170 |
| 20 | 20 | 200 |
| 25 | 25 | 200 |
| 25 | 25 | 240 |
| 32 | 25 | 280 |
Геометрические параметры расточного резца
Геометрия рабочей части изделия состоит из трех основных углов, которые в своей сумме всегда образуют 90 градусов. Сюда входит:
- Главный задний угол, который образуется между плоскостью резания и задней поверхностью инструмента. Он уменьшает трение между деталью и задней поверхностью. Чем больше этот угол, тем меньше шероховатость поверхности, которая поддается обработке. Соответственно, чем тверже металл, тем меньше должен быть этот угол.
- Угол заострения, который замеряется между передней и задней поверхностью инструмента. Он влияет на прочность изделия, так что чем он больше, тем надежнее будет расточной резец.
- Главный передний, который замеряется между передней поверхностью инструмента и то плоскостью, которая располагается перпендикулярно от поверхности резания. С его помощью можно повлиять на размер деформации снимаемого слоя.
фото:геометрия расточного резца
Выбор расточного резца
Расточной резец выбирается согласно тому, с какими материалами он будет работать. В первую очередь – это тип, для глухих или наружных отверстий. Далее очень важно смотреть по материалу, который подвергается обработке. Если основной геометрический принцип у данной разновидности примерно одинаковый, то материалы изготовления будут различными.
«Совет профессионалов! Ни в коем случае не стоит использовать изделия из быстрорежущей стали для обработки нержавеющей стали, бронзы и изделий из каленых сортов металла. Это приведет к быстрому износу, так что здесь лучше применять только изделия из твердосплавных материалов»
Не стоит также забывать и о размерах, так как некоторые резцы просто физически не смогут проникнуть в отверстие. Для постоянной активной работы желательно иметь набор из нескольких изделий или выбрать вид со сменными пластинами. Для обработки глухих отверстий, специалисты подбираются изделия в два раза меньше по диаметру, чем обрабатываемое отверстие.
Режимы резания расточными резцами
Выбор режима резания во многом зависит от расточки резца, диаметра отверстия, вида материала и прочих факторов. В зависимости от диаметра обрабатываемого отверстия при работе со сквозными отверстиями, резец требуется устанавливать ниже или выше их центра. В то же время, при работе с глухими отверстиями, резец внутренний расточной ставится четко по центру, чтобы не было бобышек в торце.
Маркировка
Существует несколько основных марок резцов, отличных по размеру и составу. К примеру, Т15К6 – материал изготовления относится к титановольфрамовой твердосплавной группе с 15%-ным содержанием карбида титана и 6%-ным содержанием кобальта.
phenomtechno.ru
Расточные резцы. Справочник
Исполнение 1 | Исполнение 2 | ||||||||||
| h | b | L | Р | n | l | h | b | L | Р | n | l |
| 16 | 16 | 120 | 25 | 3,5 | 8 | 16 | 12 | 170 | 80/td> | 6 | 12 |
| 140 | 40 | ||||||||||
| 35 | 4,5 | ||||||||||
| 170 | 60 | ||||||||||
| 20 | 140 | 40 | 5,5 | 10 | 20 | 16 | 200 | 100 | 8 | 14 | |
| 170 | 70 | ||||||||||
| 50 | 6,0 | 12 | |||||||||
| 200 | 80 | ||||||||||
| 25 | 25 | 200 | 70 | 8,0 | 14 | 25 32 | 20 25 | 240 280 | 120 160 | 10 12 | 18 22 |
| 240 | 100 | ||||||||||
Примечание: Для резцов исполнений 1 и 2 R = 1 мм.
Токарные расточные резцы с углом в плане j = 95° ГОСТ 18883-83
Исполнение 1 | Исполнение 2 | ||||||||||
| h | b | L | Р | n | l | h | b | L | Р | n | l |
| 16 | 16 | 120 | 25 | 3,5 | 8 | 16 | 12 | 170 | 80 | 6 | 12 |
| 140 | 30 | ||||||||||
| 40 | 4,5 | ||||||||||
| 170 | 60 | ||||||||||
| 20 | 20 | 140 | 40 | 6 | 10 | 20 | 16 | 200 | 100 | 8 | 16 |
| 170 | 70 | 12 | |||||||||
| 50 | |||||||||||
| 200 | 80 | ||||||||||
| 25 | 25 | 200 | 70 | 8,0 | 16 | 25 32 | 20 25 | 240 280 | 120 160 | 10 12 | 20 25 |
| 240 | 100 | ||||||||||
Примечание. Для резцов исполнений 1 и 2 R = 1 мм.
Расточные державочные резцы из твёрдого сплава ГОСТ 9795-83
| Схема обработки при косом креплении резцов | Схема обработки при прямом креплении резцов |
 |  |
Расточные державочные резцы с главным углом в плане j = 60° для прямого крепления. Тип 1.
| Н | В | L | n | |
| 10 | 10 | 32; 40; 50 | 5 | |
| 12 | 12 | 40; 50; 63; | 5 | |
| 16 | 16 | 63; 80 | 6 | |
| 20 | 20 | 70; 80; 100 | 7 | |
| 25 | 25 | 100; 127 | 7 |
Расточные державочные упорные резцы с углом в плане j = 90° для прямого крепления. Тип 2.
| Н | В | L | |
| 6 | 6 | 20; 25; 32 | |
| 8 | 8 | ||
| 10 | 10 | 10 | |
| 12 | 12 | 40; 50 | |
| 16 | 16 | 63, 80 | |
| 6 | 6 | 25 | |
| 8 | 8 | 25; 32; 40 | |
| 10 | 10 | 32; 40; 50 | |
| 12 | 12 | 40; 50; 63 | |
| 16 | 16 | 63; 80 | |
| 20 | 20 | 80; 100 | |
| 25 | 25 | 100; 125 | |
| 32 | 32 | 125; 140 | |
| 40 | 40 | 160; 180 |
Расточные державочные резцы для косого крепления. Тип 3.
| 6 | 6 | 25; 32 | 3,5 | |
| 8 | 8 | 25; 32; 40 | 5,0 | |
| 10 | 10 | 32; 40; 50 | 7,0 | |
| 12 | 12 | 40; 50; 63 | 7,0 | |
| 16 | 16 | 63; 80 | 9,0 |
Расточные державочные резцы для косого крепления. Тип 4.
| 8 | 8 | 25; 32; 40 | 3,5 | |
| 10 | 10 | 32; 40; 50 | 5,0 | |
| 12 | 12 | 40; 50; 63 | 5,0 | |
| 16 | 16 | 63; 80 | 8,0 | |
| 20 | 20 | 80; 100> | 8,0 | |
| 25 | 25 | 100; 125 | 11,0 | |
| 32 | 32 | 140; 160 | 14,0 | |
| 40 | 40 | 180; 200 | 18,0 |
osntm.ru
Расточные резцы и их установка
Растачивают отверстия на токарных станках расточными резцами (рис. 118). В зависимости от вида растачиваемого отверстия различают: расточные резцы для сквозных отверстий (рис. 118, а) и расточные резцы для глухих отверстий (рис. 118, б). Эти резцы отличаются между собой главным углом в плане ф. При растачивании сквозных отверстий (рис. 118, а) главный угол в плане ф = 60°. Если растачивается глухое отверстие с уступом 90°, то главный угол в плане ф = 90° (рис. 118, б) и резец работает как упорно-проходной или ф = 95° (рис. 118, в) — резец работает с продольной подачей как упорно-проходной, а затем с поперечной подачей как подрезной.
Углы заточки расточных резцов
На рис. 118 показаны углы заточки расточных резцов, которые выбираются в основном такими же, как у резцов для наружного точения, за исключением заднего угла а, который для расточных резцов обычно имеет повышенное значение. Величина заднего угла зависит от диаметра растачиваемого отверстия: чем меньше диаметр отверстия, тем больше должен быть задний угол резца.

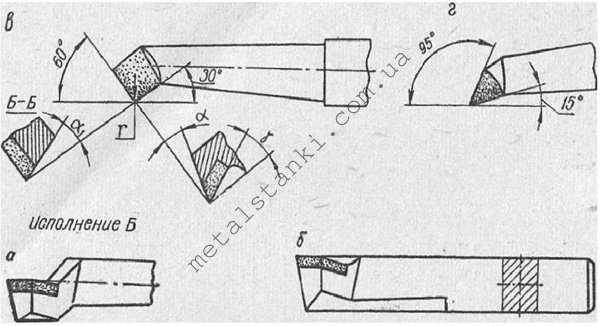

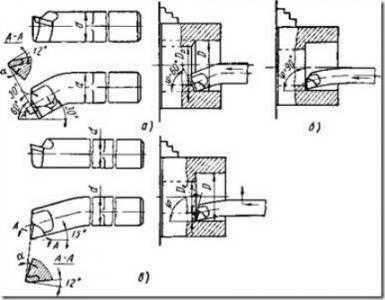

Рис. 118. Расточные резцы, оснащенные пластинками твердого сплава: а — проходной для обработки сквозных отверстий, б и в — упорно-проходной для обработки глухих отверстий
Сложность операции
Растачивание — операция более сложная, чем наружное обтачивание поверхностей, так как:
- при растачивании размер поперечного сечения резца должен быть значительно меньше диаметра отверстия, а вылет резца из резцовой головки несколько больше длины растачиваемого отверстия (рис. 119), поэтому при растачивании отверстия значительной длины возможен изгиб резца, а при высоких скоростях резания — сильные вибрации. Следовательно, такие резцы не дают возможности срезать стружку большого сечения;
- при растачивании менее удобно наблюдать за работой резца, так как резание происходит внутри отверстия.
Рис. 119. Растачивание отверстия резцом
Для растачивания отверстий диаметром до 70 мм токарь-новатор В. К. Семинский предложил специальный расточный резец, оснащенный пластинкой из твердого сплава (рис. 120). Стержень резца имеет квадратное сечение по всей длине, рабочая часть резца повернута путем скручивания при изготовлении на угол 45° относительно опорной части. Такой резец отличается повышенной жесткостью по сравнению с обычным расточным резцом и допускает увеличение сечения стружки в 4-5 раз. При работе таким резцом с повышенной скоростью резания не наблюдается вибраций даже при значительном вылете державки.
Рис. 120. Расточный резец, оснащенный пластинкой твердого сплава, конструкции В. К. Семинского
Чтобы повысить виброустойчивость резца, токарь-новатор В. Лакур предложил новую конструкцию расточного резца с пластинкой из твердого сплава (рис. 121). Особенностью этих резцов является то, что их главная режущая кромка расположена на уровне нейтральной оси стержня. Такое расположение режущей
Рис. 121. Расточный резец конструкции В. Лакура
кромки обеспечивает резцам значительное повышение виброустойчивости и, как следствие, дает возможность работать на больших скоростях резания и достигать улучшения чистоты обработанной поверхности.
Рис. 122. Оправка с резцом для растачивания сквозного отверстия
Установка резца
Отверстия большой длины растачивают резцами, закрепленными в специальных массивных оправках, размеры которых зависят от диаметра отверстия и его длины. Замена цельного расточного резца небольшим резцом, вставленным в расточную оправку, дает значительную экономию дорогостоящего инструментального материала. Способ крепления резца в оправке зависит от ее назначения. На рис. 122 показана оправка для растачивания сквозного отверстия; здесь резец расположен на значительном расстоянии от конца оправки. Для растачивания глухих отверстий резец крепится таким образом, что несколько выступает за передний торец оправки.
Перед растачиванием отверстия необходимо установить резец на требуемый диаметр по лимбу винта поперечной подачи, а затем расточить отверстие ручной подачей на длину 2-3 мм. Измерив диаметр штангенциркулем или другим измерительным прибором и убедившись в правильности размера, растачивают отверстие на остальную длину. Особенно важно правильно установить резец на требуемый диаметр при чистовом растачивании.
Положение режущей кромки резца зависит от вида растачивания. При черновом растачивании режущую кромку рекомендуется устанавливать на высоте центров или немного ниже. При чистовом растачивании режущую кромку нужно располагать выше линии центров примерно на 1/100 диаметра отверстия, учитывая, что вследствие силы, возникающей от сопротивления срезаемой стружки, резец может быть отжат вниз.
Похожие материалы
www.metalcutting.ru
Расточной резец
Расточной резецВ производстве и машиностроении широко используются и применяются расточные резцы. Расточные резцы служат для обработки глухих и сквозных отверстий на станках токарной группы. Данными резцами можно достигать высокой частоты обработки и более точных отверстий.
Расточные резцы бывают быстрорежущие для обработки легких материалов и сплавов например фторопласт, алюминий, текстолит и другие материалы, резцы твердосплавные, монолитные или с пластинками из твердого сплава применяются для обработки отверстий в более твердых и прочных материалах например нержавеющая сталь, сырая сталь, бронза, латунь, каленые стали и другие материалы. Резцы для обработки отверстий бывают с круглой или квадратной державкой.
Для обработки отверстий расточными резцами необходимо иметь определенные навыки и умения например для сквозных отверстий резец можно установить в резцедержателе выше или ниже центра в зависимости от внутреннего обрабатываемого диаметра, а вот для глухих отверстий с подрезкой торца резец необходимо выставлять четко по центру что бы не оставалась бобышка в центре торца. При обработке глухих отверстий с подрезкой торца расточной резец должен быть в два раза меньше чем диаметр обрабатываемого отверстия, почему так? Это необходимо для того что, когда подрезается торец в отверстии тыльная часть резца не повредила обрабатываемое отверстие.
Выбор режимов резания для обработки отверстий зависти от заточки резца, обрабатываемого материала, диаметра отверстия и некоторых других факторов.
На сегодняшний день широко распространены расточные резцы со сменными пластиками имеющие различные формы и профили. Данные резцы удобны в использовании, а так же имеют набор запасных частей для державок и крепежей пластин. Такими резцами удобно работать из-за быстрой смены износившейся пластинки, жесткости, надежности, износостойкости. Данная группа резцов имеет больше плюсов и в некотором случае превосходят резца изображенные на картинке выше. Пластинки для расточных резцов изготавливаются для различных материалов и сплавов.
Для расточных резцов существуют определенные ГОСТы например для обработки сквозных отверстий резцами из быстрорежущей стали с наименьшим диаметром 14мм ГОСТ 18872-73, для глухих отверстий с наименьшим диаметром 6мм ГОСТ 18873-73. Токарные резцы с пластинками из твердого сплава для обработки сквозных ГОСТ 18882-73 и глухих отверстий ГОСТ 18883-73. Все расточные резцы имеют свой стандарт и ГОСТ.
www.tokar-work.ru
Расточные резцы, их назначение и устройство — Растачивание цилиндрических отверстий на токарном станке — Комплексные работы
Растачивают отверстия на токарных станках тогда, когда сверление и рассверливание не обеспечивают необходимой точности размеров отверстий и чистоты обработанной поверхности.
| Расточной резец для сквозного отверстия |
При черновой и чистовой обработке растачивают отверстия расточными резцами. В зависимости от вида растачиваемых отверстий различают расточные резцы для сквозных отверстий (смотрите рисунок выше) и для глухих отверстий (смотрите рисунок ниже).
| Расточной резец для глухого отверстия |
Эти резцы отличаются между собой главным углом в плане φ (фи).
При растачивании сквозных отверстий главный угол в плане φ = 60°. Если растачивают глухое отверстие с уступом 90°, то главный угол в плане φ = 90°.
Резцы бывают для чернового, чистового и тонкого растачивания. Отверстия глубже (длиннее) 100 мм растачивают резцами, закрепленными в специальных оправках (смотрите рисунок ниже), размеры которых зависят от диаметра и длины отверстий.
| Оправка с резцом |
Вопросы
- Для чего предназначены расточные резцы?
- Как различают резцы в зависимости от растачиваемых отверстий?
- Чем отличаются резцы для растачивания глухих отверстий от резцов для растачивания сквозных отверстий?
Установка резцов в резцедержателе
Устанавливают расточной резец так. Закрепляют резец в четырехместном поворотном резцедержателе параллельно оси центров станка. Головку резца направляют в сторону патрона.
Вершина резца должна располагаться на линии центров (смотрите рисунок ниже) станка или несколько выше. Если вершина резца расположена ниже линии центров, возникнет трение задней поверхности резца о заготовку.
| Установка расточного резца |
Контролируют положение вершины резца по высоте, подводя резец к вершине центра передней или задней бабки. Регулируют положение вершины резца подкладками разной толщины. Подкладок должно быть не больше двух, иначе резец будет вибрировать.
Резец нужно закреплять с наименьшим вылетом (выступанием) из резцедержателя, который обеспечивал бы удобную и безопасную обработку заготовки. Большой вылет уменьшает прочность резца и дает возможность появлению вибрации при растачивании. Резец должен быть закреплен надежно не менее чем двумя болтами.
Запомните! Устанавливайте вершину резца по линии центров станка.
Вопросы
- Как правильно устанавливают резец в резцедержателе?
- Почему вершина резца должна располагаться по линии центров станка?
«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич
Растачивать отверстия (внутренние цилиндрические поверхности) сложнее, чем обтачивать наружные поверхности. Основная трудность — малая жесткость расточного резца. Сквозные отверстия растачивают расточными резцами, показанными на рисунке. Смотрите рисунок – Расточной резец для сквозного отверстия Для этого обрабатываемую заготовку крепят в патроне токарного станка. Проверяют надежность крепления заготовки и резца. Растачивают сначала черновым резцом, который при помощи…
В зависимости от требуемой точности измерения и размеров диаметра отверстий применяют различный измерительный инструмент. Неточные цилиндрические отверстия можно измерять нутромером и измерительной линейкой, Для определения размера нужно величину развода ножек нутромера измерить линейкой или штангенциркулем. Измерение отверстия нутромером При растачивании отверстия под обработанный вал измеряют вначале диаметр вала штангенциркулем и затем устанавливают по ним ножки…

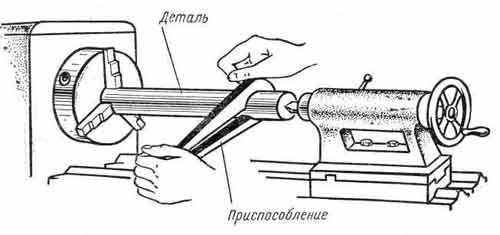

На токарных станках выполняют шлифование, накатку и другие отделочные работы. Шлифуют, когда размеры и форма детали выполнены с невысокой точностью, а к чистоте обработанной поверхности предъявляют повышенные требования. Деталь устанавливают на станке так же, как при обтачивании, приводят в быстрое вращение и чисто обрабатывают плоским напильником. Ручку напильника держат в левой руке, а правой придерживают…
www.ktovdome.ru
| Код | Наименование |
|---|---|
| 10044-73 | Резцы расточные державочные из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на расточные державочные резцы общего назначения из быстрорежущей стали |
| 10046-72 | Резцы долбежные из быстрорежущей стали. Конструкция и размеры Настоящий стандарт устанавливает конструкцию и размеры резцов долбежных из быстрорежущей стали |
| 10047-62 | Резцы из быстрорежущей стали. Технические условия Настоящий стандарт распространяется на токарные, строгальные, долбежные и расточные державочные резцы общего назначения, изготовленные из быстрорежущей стали |
| 13297-86 | Резцы и вставки алмазные. Технические условия Настоящий стандарт распространяется на алмазные резцы и вставки, предназначенные для чистового точения и растачивания деталей из цветных металлов, их сплавов, стеклопластиков, пластмасс, полуспеченной керамики, твердых сплавов с содержанием кобальта не менее 15 %, изготовляемые для нужд народного хозяйства и экспорта |
| 18062-72 | Резцы расточные цельные твердосплавные со стальным хвостовиком для сквозных отверстий. Конструкция и размеры Настоящий стандарт распространяется на цельные твердосплавные расточные резцы, предназначенные для растачивания сквозных отверстий в труднообрабатываемых материалах |
| 18063-72 | Резцы расточные цельные твердосплавные со стальным хвостовиком для глухих отверстий. Конструкция и размеры Настоящий стандарт распространяется на цельные твердосплавные расточные резцы, предназначенные для растачивания глухих отверстий в труднообрабатываемых материалах |
| 18064-72 | Резцы расточные цельные твердосплавные со стальным хвостовиком. Технические условия Настоящий стандарт распространяется на цельные твердосплавные расточные резцы со стальным хвостовиком для сквозных и глухих отверстий |
| 18868-73 | Резцы токарные проходные отогнутые с пластинами из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные проходные отогнутые резцы общего назначения с углами фи — 45 град., фи1 — 45 град. с напайными пластинами из быстрорежущей стали |
| 18869-73 | Резцы токарные проходные прямые из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные проходные прямые резцы с углами фи — 45 град. ; фи — 60 град. ; фи — 75 град. общего назначения из быстрорежущей стали |
| 18870-73 | Резцы токарные проходные упорные из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные проходные упорные резцы общего назначения из быстрорежущей стали |
| 18871-73 | Резцы токарные подрезные торцовые с пластинками из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные подрезные торцовые резцы общего назначения с напаянными пластинами из быстрорежущей стали |
| 18872-73 | Резцы токарные расточные из быстрорежущей стали для обработки сквозных отверстий. Конструкция и размеры Настоящий стандарт распространяется на токарные расточные резцы общего назначения из быстрорежущей стали для обработки сквозных отверстий |
| 18873-73 | Резцы токарные расточные из быстрорежущей стали для обработки глухих отверстий. Конструкция и размеры Настоящий стандарт распространяется на токарные расточные резцы общего назначения из быстрорежущей стали для обработки глухих отверстий |
| 18874-73 | Резцы токарные прорезные и отрезные из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные прорезные и отрезные резцы общего назначения из быстрорежущей стали |
| 18875-73 | Резцы токарные фасочные из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные фасочные резцы общего назначения из быстрорежущей стали |
| 18876-73 | Резцы токарные резьбовые с пластинками из быстрорежущей стали. Конструкция и размеры Настоящий стандарт распространяется на токарные резьбовые резцы общего назначения из быстрорежущей стали |
| 18877-73 | Резцы токарные проходные отогнутые с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные проходные отогнутые резцы общего назначения с напаянными пластинами из твердого сплава |
| 18878-73 | Резцы токарные проходные прямые с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные проходные резцы общего назначения с напаянными пластинами из твердого сплава |
| 18879-73 | Резцы токарные проходные упорные с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные проходные упорные резцы общего назначения с напаянными пластинами из твердого сплава |
| 18880-73 | Резцы токарные подрезные отогнутые с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные подрезные отогнутые резцы общего назначения с напаянными пластинами из твердого сплава |
| 18881-73 | Резцы токарные чистовые широкие с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные чистовые широкие резцы общего назначения с напаянными пластинами из твердого сплава |
| 18882-73 | Резцы токарные расточные с пластинами из твердого сплава для обработки сквозных отверстий. Конструкция и размеры Настоящий стандарт распространяется на токарные расточные резцы общего назначения с напаянными пластинами из твердого сплава для обработки сквозных отверстий |
| 18883-73 | Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий. Конструкция и размеры Настоящий стандарт распространяется на токарные расточные резцы общего назначения с напаянными пластинами из твердого сплава для обработки глухих отверстий |
| 18884-73 | Резцы токарные отрезные с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные отрезные резцы общего назначения с напаянными пластинами из твердого сплава |
| 18885-73 | Резцы токарные резьбовые с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на токарные резьбовые резцы общего назначения с пластинами из твердого сплава |
| 20872-80 | Резцы токарные сборные для контурного точения с механическим креплением многогранных твердосплавных пластин. Конструкция и размеры Настоящий стандарт распространяется на резцы для контурного точения с механическим креплением многогранных твердосплавных пластин, предназначенные для работы на станках с числовым программным управлением и на универсальных станках |
| 20874-75 | Резцы токарные сборные расточные с механическим креплением многогранных твердосплавных пластин. Конструкция и размеры Настоящий стандарт распространяется на резцы токарные сборные расточные с механическим креплением многогранных твердосплавных пластин, предназначенные для расточки сквозных и глухих отверстий диаметром 35 мм и более на станках с числовым программным управлением и на универсальных станках |
| 24905-81 | Резцы к зуборезным головкам для прямозубых конических колес. Конструкция и размеры Настоящий стандарт распространяется на резцы к зуборезным головкам диаметром 150, 278 и 450 мм для прямозубых конических колес, изготовляемые для нужд народного хозяйства и на экспорт |
| 24996-81 | Резцы токарные с механическим креплением сменных пластин, закрепляемых качающимся штифтом. Типы и основные размеры Настоящий стандарт распространяется на токарные резцы с механическим креплением сменных многогранных пластин, закрепляемых качающимся штифтом, предназначенные для работы на станках с числовым программным управлением и универсальных станках |
| 25987-83 | Резцы расточные с твердосплавными пластинами с цилиндрическим хвостовиком для координатно-расточных станков. Типы и основные размеры Настоящий стандарт распространяется на расточные резцы с твердосплавными пластинами с цилиндрическим хвостовиком, предназначенные для обработки отверстий с наименьшим диаметром 6-25 мм на координатно-расточных станках, в том числе с числовым программным управлением |
| 26476-85 | Резцы токарные и резцы-вставки с механическим креплением режущих сменных многогранных пластин. Обозначения Настоящий стандарт устанавливает условные обозначения токарных резцов и регулируемых резцов-вставок с механическим креплением сменных многогранных пластин |
| 26611-85 | Резцы токарные проходные, подрезные и копировальные с креплением сменных пластин прихватом сверху. Конструкция и размеры Настоящий стандарт распространяется на токарные резцы с механическим креплением сменных многогранных пластин, предназначенные для обработки наружных поверхностей и изготовляемые для нужд народного хозяйства и экспорта |
| 26612-85 | Резцы расточные с креплением сменных пластин прихватом сверху. Конструкция и размеры Настоящий стандарт распространяется на токарные расточные резцы с механическим креплением сменных многогранных пластин, изготовляемые для нужд народного хозяйства и экспорта |
| 26613-85 | Резцы токарные с механическим креплением сменных многогранных пластин. Технические условия Настоящий стандарт распространяется на токарные проходные, подрезные, копировальные и расточные резцы с механическим креплением сменных многогранных пластин, изготовляемые для нужд народного хозяйства и экспорта |
| 28101-89 | Резцы расточные со сменными режущими пластинами. Типы и основные размеры Настоящий стандарт распространяется на токарные и расточные резцы с круглым сечением державки с механическим креплением сменных режущих пластин из твердых сплавов, безвольфрамовых твердых сплавов и керамики |
| 28978-91 | Резцы токарные пластинчатые сборные прорезные и отрезные. Типы и основные размеры Настоящий стандарт распространяется на токарные пластинчатые сборные прорезные и отрезные резцы, оснащенные сменными режущими пластинами из твердого сплава, закрепляемые в державках по ГОСТ 28979 |
| 28980-91 | Резцы токарные проходные и подрезные со сменными режущими пластинами из сверхтвердых материалов. Типы и основные размеры Настоящий стандарт распространяется на токарные проходные и подрезные резцы с прямоугольным сечением державки с механическим креплением сменных режущих пластин из сверхтвердых материалов по ГОСТ 28762 |
| 28981-91 | Резцы токарные расточные со сменными режущими пластинами из сверхтвердых материалов. Типы и основные размеры Настоящий стандарт распространяется на токарные расточные резцы с круглым сечением державки с механическим креплением сменных режущих пластин из сверхтвердых материалов по ГОСТ 28762 |
| 29084-91 | Хвостовики токарных и строгальных резцов. Типы и размеры сечений Настоящий стандарт устанавливает типы и размеры сечений хвостовиков и строгальных резцов |
| 29132-91 | Резцы токарные проходные, подрезные и копировальные со сменными многогранными пластинами. Типы и размеры Настоящий стандарт распространяется на токарные проходные и подрезные резцы и резцы, работающие по копиру, со сменными многогранными пластинами, и устанавливает предпочтительные типы |
| 29133-91 | Резцы-вставки регулируемые типа А со сменными многогранными пластинами. Типы и размеры Настоящий стандарт распространяется на регулируемые резцы-вставки типа А с креплением их винтом, проходящим через крепежную часть державки со сменными многогранными пластинами |
| 50026-92 | Резцы токарные расточные с твердосплавными пластинами. Типы и размеры Настоящий стандарт распространяется на токарные расточные резцы с твердосплавными пластинами по ГОСТ 25395 и ГОСТ 25396. В настоящий стандарт дополнительно включены децимальные обозначения резцов, соответствующие потребностям народного хозяйства |
| 50300-92 | Резцы токарные со сменными режущими пластинами из сверхтвердых материалов. Технические условия Настоящий стандарт распространяется на токарные проходные, подрезные резцы по ГОСТ 28980 и расточные резцы по ГОСТ 28981 с механическим креплением сменных режущих пластин из сверхтвердых материалов по ГОСТ 28762. Резцы предназначены для тонкого, чистового и получистового точения и растачивания деталей из закаленных сталей с твердостью до 62 НRСэ и чугунов с точностью обработки по 6-9 квалитетам на станках токарной и расточной групп, станках с ЧПУ и станках, встроенных в автоматические линии |
| 50302-92 | Вставки перетачиваемые для сборного инструмента, оснащенные сверхтвердым материалом (композитом). Технические условия Настоящий стандарт распространяется на вставки перетачиваемые, оснащенные режущим элементом из сверхтвердых материалов на основе нитрида бора для сборного инструмента и для закрепления в борштанге. Вставки предназначены для тонкого, чистового и получистового точения и растачивания деталей из закаленных сталей с твердостью до 62 НRСэ и чугунов с точностью обработки по 6-9 квалитетам на станках токарной и расточной групп, станках с ЧПУ и станках, встроенных в автоматические линии |
| 5688-61 | Резцы с твердосплавными пластинами. Технические условия Настоящий стандарт распространяется на токарные, строгальные и расточные державочные резцы общего назначения с напаянными пластинами (изделиями) из твердого сплава, изготовляемые для нужд народного хозяйства и на экспорт |
| 9795-84 | Резцы расточные державочные с пластинами из твердого сплава. Конструкция и размеры Настоящий стандарт распространяется на расточные державочные резцы общего назначения с напаянными пластинами из твердого сплава |
gostbase.ru
