Токарные резцы с механическим креплением пластин – Резцы токарные сборные с механическим креплением твердосплавной пластины для металлообрабатывающих станков (контурные, проходные, расточные, проходные упорные, отрезные, канавочные).

Содержание

Токарные резцы со сменными пластинами с механическим креплением

Покупка сменных пластин обходится намного дешевле, чем самих инструментов. Механические резцы со сменными пластинами позволяют заметно увеличить производительность. Благодаря таким свойствам они стали незаменимыми в производстве. Номенклатура серийного производства постоянно растет и в это же время нужно ускорять переходные процессы на станках, чтобы подготовить их к новым заданиям.

Когда только появился резец с механическим креплением сменной пластины, то многие специалисты перешли на них, так как в работе они намного более практичные. В качестве материала может использоваться быстрорежущая сталь, как резец с пластиной ВК8, так и твердосплавные материалы, причем большинство элементов становится взаимозаменяемыми. Изделия относятся к ГОСТам: 19086-80, 19042-80, 25490-90.

Преимущества и недостатки резцов

Отрезной резец со сменными пластинами имеет следующий ряд преимуществ:

  • Быстрая смена рабочей режущей детали;
  • Хорошая совместимость с инструментами и агрегатами;
  • Высокая надежность даже при интенсивной работе;
  • Переналадка режущих инструментов;
  • Относительно низкая стоимость сменных деталей.

В качестве недостатков можно отметить только то, что данные изделия могут сломаться, если совершить неправильное крепление пластины, а сами изделия являются менее долговечными, хотя в экономическом плане и выходят намного выгоднее.

Виды токарных резцов со сменными пластинами

Резцы с пластинами из твердого сплава, а также те, которые изготавливаются из быстрорежущей стали, имеют несколько разновидностей, которые зависят от того, для какой именно работы они будут предназначаться. Здесь выделяются такие разновидности как:

  • Механический резьбовой резец – с помощью данного инструмента можно нарезать внутренние и наружные резьбы на цилиндрических заготовках.
  • Расточные резцы с механическим креплением – с их помощью происходит расточка сквозных и глухих отверстий в заготовках. В зависимости от того, с каким именно отверстием придется работать, выделяют упорные, которые протачивают глухие отверстия, включая обработку дна, а также проходные – для сквозной обработки. Проходными можно также делать обработку цилиндрических поверхностей.
  • Фасонные – это один из самых сложных видов, которые выходит за рамки принятых стандартов, так как имеет индивидуальный профиль. Некоторые из них изготавливают по индивидуальному заказу, так что они имеют массу возможностей в обработке.
  • Резец отрезной с механическим креплением – используется для отрезания лишних частей, как крупных, так и мелких с заготовок. В основном, и используют для прутковых заготовок.
  • Прорезные – применяются для проточки кольцевых канавок по всей поверхности заготовки.
  • Галтельные – используются для обточки переходной поверхности, которая находится  по всему радиусу между ступенями валов.

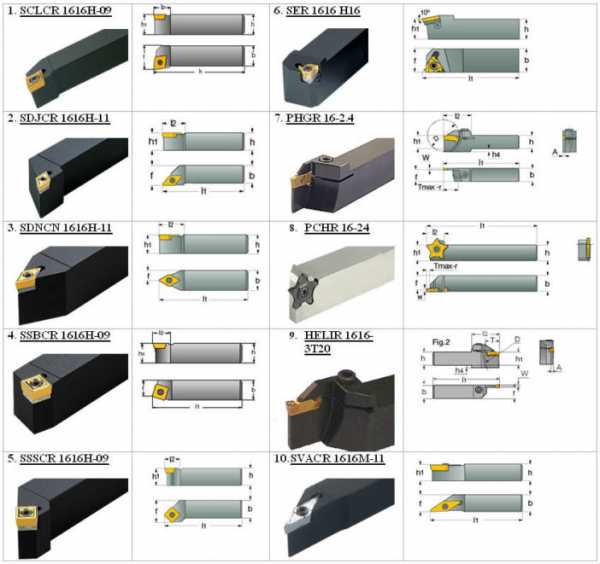

фото:виды токарных резцов со сменными пластинами

Основные размеры

Размеры резца, мм Длина, мм
Короткие Длинные
8-8 40 60
10-10 50 70
12-12 60 80
16-16 70 100
20-20 80 125
25-25 100 150
32-32 125 170
40-40 150 200
50-50 250

Выбор токарного резца с механическим креплением пластин

Существуют резцы с пластинами из твердого сплава и из быстрорежущей стали. Данные виды материала появляются практически во всех видах инструментов. Какой из них именно брать, зависит от того, с какими материалами будет вестись работа. Быстрорежущая сталь хорошо подходит для мягких металлов. Она относительно дешевая, но при работе с тугоплавкими и калеными заготовками проявляет себя очень плохо. Резцы токарные с пластинами из твердого сплава более дорогие, но они работают со всеми видами металла и могут хорошо переносить как повышение температуры во время активной работы, так и удары.

В остальном же выбор зависит от типа работ, для которых берется инструмент. От этого зависят особенности его заточки и другие факторы, которые оказываются очень важными для технологически правильного выполнения действий.

«Совет профессионалов! Для автоматических станков стоит подбирать те инструменты, которые предназначены именно для них.»

Режимы резания токарного резца

Каждый резец токарный с механическим креплением пластин имеет свои особенности в режиме работы. В отрезном типе применяются длительные поперечные движения, так как в основном, инструменты здесь содержат твердосплавные пластины. Расточные во время работы передвигаются на десятые доли миллиметра, как продольными, так и поперечными движения и скорость проточки составляет около 0,1 мм за оборот. Режим прохода резьбового вида зависит от типа нарезаемой резьбы и в основном это вращательно-поступательные движения.

Обозначения

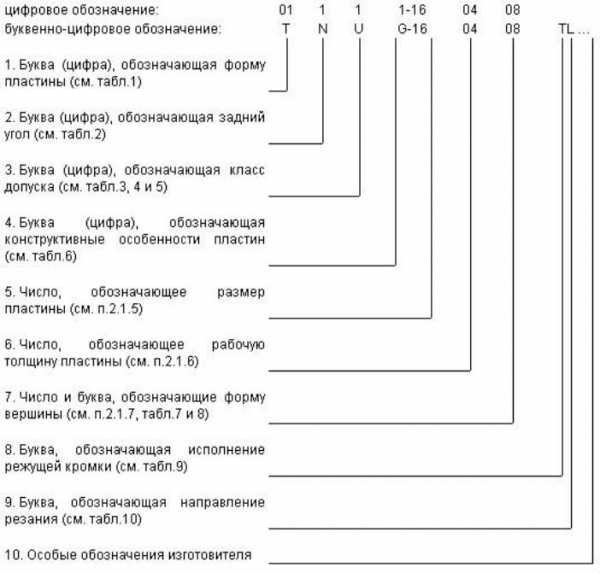

Резцы токарные с механическим креплением пластин обозначаются согласно тому, какой состав материала у этой пластины. Одним из самых распространенных является состав титановольфрамовой твердосплавной группы Т5К10 – где имеется 5% карбида титана, а кобальта – 10%.

Нужна армейская амуниция? Интернет-магазин макетов оружия Exo-Voyn предлагает на ваш выбор огромный ассортимент товаров. Обращайтесь!

www.metalstanki.com.ua

2.4 Конструктивные особенности резцов с механическим креплением твердосплавных пластин

Режущая способность резцов зависит, прежде всего, от материала режущей части. Однако эффективное использование режущих свойств современных инструментальных материалов возможно лишь при правильном выборе конструкции инструмента и качественном его изготовлении.

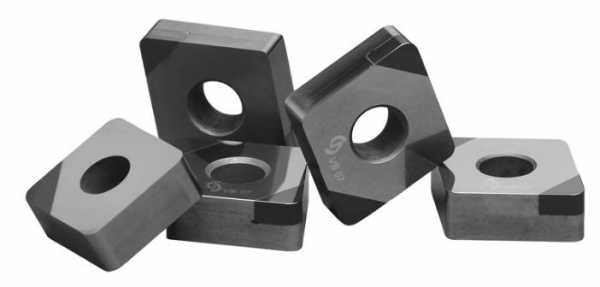

В настоящее время резцы, оснащенные пластинами твердого сплава, по существу вытеснили резцы из быстрорежущей стали и нашли широкое применение в машиностроении. По конструкции резец является простым инструментом. Он представляет собой пластину твердого сплава, закрепленную на призматическом корпусе – державке. Форма пластины твердого сплава может быть различной. В промышленности находят применение резцы с призматическими (рисунок 15,

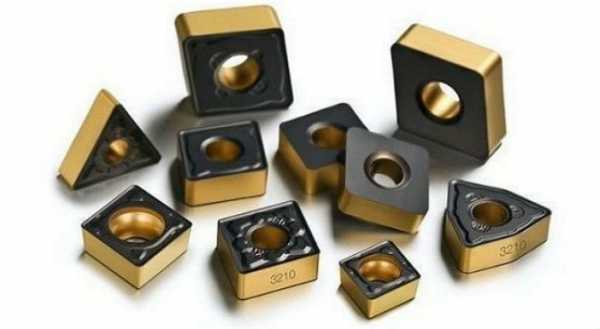

а), многогранными (рисунок 15,б) и круглыми (рисунок 15,в) пластинами. Твердосплавные пластины маркируются по единой системеISO(приложение А).

а б в

Рисунок 15 – Форма твердосплавных пластин

Корпуса резцов изготовляются из стали 45 или стали 40Х. Закрепление пластины на корпусе осуществляется одним из двух способов: пайкойилимеханическим креплением.

Пайка производится с помощью припоев из латуни или красной меди. Стали и твердые сплавы имеют разные значения коэффициента температурного расширения. При охлаждении после пайки поверхностные слои металла корпуса резца сжимаются быстрее, нежели слои твердого сплава, обладающего меньшим коэффициентом температурного расширения. В результате в паяном слое возникают касательные напряжения. При изнашивании режущего лезвия резца его работоспособность восстанавливают повторными переточками, во время которых размеры пластины уменьшаются. Поэтому прочность пластины с каждой переточкой падает, и касательные напряжения могут вызвать ее растрескивание или даже разрушение. При нагреве пластины и корпуса в процессе резания эти напряжения уменьшаются, однако после завершения резания и охлаждения резца они снова восстанавливают свое значение. Резцы с припаянными пластинами твердого сплава в основном применяют для обработки заготовок с большими подачами, когда на лезвиях резца действую большие силы резания.

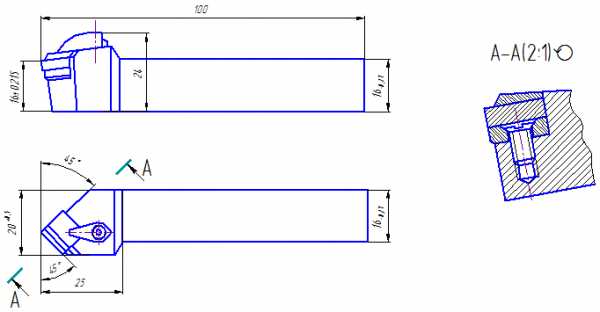

Для работы на средних и облегченных режимах резания широко применяют токарные резцы с механическим креплениемпластин к корпусу. Механические крепления надежно удерживают пластину в специальном гнезде, не вызывая опасных для хрупкого твердого сплава внутренних напряжений. Для различных условий обработки разработано большое количество вариантов крепления, основные из которых представлены на рисунках 16-20.

Рисунок 16 – Прижим сверху и поджим за отверстие

Прижим сверху и поджим за отверстиепредназначен для закрепления односторонних пластин без задних углов. Жесткость и надежность крепления – основные преимущества данного способа. Эта схема крепления обеспечивает одновременное приложение сил, направленных внутрь гнезда и сил, прижимающих пластину. При этом гарантируется надежность крепления и повторяемость размеров при замене пластин.

Рисунок 17 – Прижим рычагом за отверстие

Прижим рычагом за отверстие используется для закрепления односторонних и двухсторонних пластин без задних углов.

Рисунок 18 – Прижим клин-прихватом сверху

Прижим клин-прихватом сверху обеспечивает надежное закрепление пластины. Применяется для закрепления трехгранных пластин.

Рисунок 19 – Закрепление пластин винтом

Закрепление пластин винтомприменяется преимущественно в малогабаритных инструментах. Данная схема крепления превосходит по жесткости, надежности, компактности и наличию пространства для свободного схода стружки старые системы с креплением пластин прижимом сверху.

Рисунок 20 – Система крепления повышенной жесткости:

а – для пластин с отверстием; б – для пластин без отверстия

Крепление повышенной жесткости используют для крепления пластин из особо хрупких материалов, таких как металлокерамика и кубический нитрид бора. Пластины могут иметь различную конструкцию. По форме неперетачиваемая пластина представляют собой многогранник, число граней которого равно числуzрежущих лезвий.

Пластина, предназначенная для одностороннего использования, имеет лезвия только с одной стороны. Другая ее сторона служит опорой. Пластина, предназначенная для двухстороннего использования, имеет лезвия с обеих сторон, и их число равно 2z. Активная длина каждого лезвия многогранной пластины равна ширине срезаемого слоя.

В большинстве современных конструкций металлорежущих инструментов с механическим креплением твердосплавных пластин режущая пластина опирается на корпус или державку инструмента через промежуточную опорную пластину.

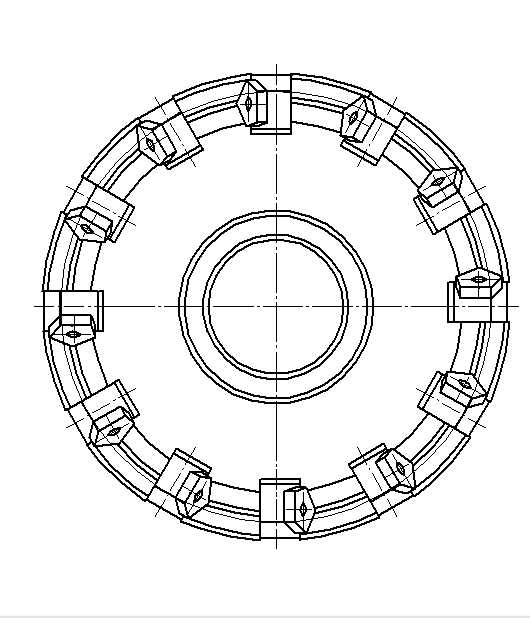

Опорная пластинаимеет двойное назначение. Во-первых, она предохраняет корпус или державку инструмента от повреждения в случае поломки режущей пластины. Это особенно важно для сложных дорогих корпусов многолезвийных инструментов, например фрез. Во-вторых, опорная пластина, изготовляемая из высокотвердых теплостойких материалов, служит надежной жесткой опорой режущей пластины. В противном случае, если установить режущую пластину непосредственно в гнездо корпуса, под действием силы резания сравнительно мягкая опорная поверхность гнезда будет постепенно сжиматься и в пластине появятся изгибающие напряжения, вызывающие ее поломку или выкрашивание.

Внешние признаки износа механически закрепленных и припаянных пластин аналогичны. После износа одного из лезвий многогранная пластина открепляется от корпуса резца и поворачивается так, чтобы в рабочем положении оказалось ее следующее лезвие. Затем пластина снова закрепляется. Таким образом, вместо переточки многогранную пластину можно повторно использовать z раз, а пластину двухстороннего использования – 2z раз.

studfiles.net
