Мини токарный станок по металлу настольный для дома

Токарный станок в привычном исполнении весит несколько тонн и занимает площадь в несколько квадратных метров. Но для домашнего применения или как подспорье в маленькой мастерской появился токарный мини станок. Размер мини станка не больше, чем обычный кухонный стол, и справиться с транспортировкой установкой и настройкой может один человек. Так же появились модификации со встроенным ЧПУ, такое оборудование может обеспечить небольшое серийное производство металлических деталей.

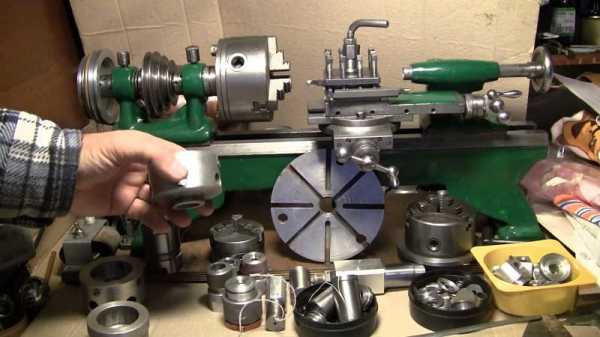

Токарный мини станок

Возможности мини станков

Универсальный мини токарный станок по металлу — настоящая мечта для домашнего умельца. Он позволяет выполнять широкий спектр работ по металлообработке. Имея в своей мастерской такое оборудование уже не нужно заказывать дорогостоящие детали на замену и ждать и прихода от поставщика месяцами. Нестандартные металлические мелкие детали можно изготавливать и дорабатывать самому. Мини токарные станки это идеальное решения для гаража с небольшим автосервисом, небольшого непрофильного производственного цеха, реставрационной мастерской или СТО.

Конструктивно миниатюрный станок несильно отличается от своих промышленных полномерных аналогов. Хотя полностью сохранить функциональное разнообразие в переходе к миниатюрному размеру не удается, все основные элементы конструкции сохраняются:

Станина.
Суппорт
Передняя бабка (шпиндельный узел).

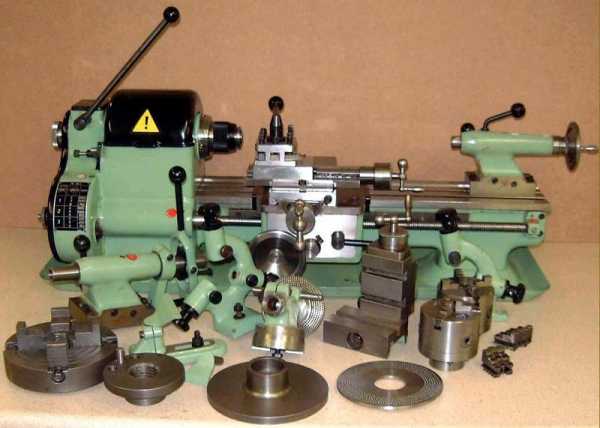

Устройство токарного мини станка

Станина — это основа, базовая и наиболее массивная деталь, на которой крепятся все остальные элементы, по ней же происходит движение. В мини станках станина обычно имеет крепления для установки на стол или в более экзотическом варианте на стену

Суппорт служит для установки обрабатывающего инструмента, это может быть зенкер, сверло или резец. Так же он обеспечивает смену положения.

Передняя бабка обычно содержит ременной привод, электродвигатель, передаточную коробку и шпиндель. С помощью различных видов патронов не передней бабке зажимается деталь для обработки.

Основные виды зажимных патронов:

трехкулачковые;
четырехкулачковые;
цанговые;
клиновые;
рычажные;
сверлильный патрон.

Обрабатываемая деталь фиксируется в шпинделе на передней бабке. Задняя бабка перемещается по направляющим основания в процессе обработки и расположенный на ней инструмент проводит необходимую обработку.

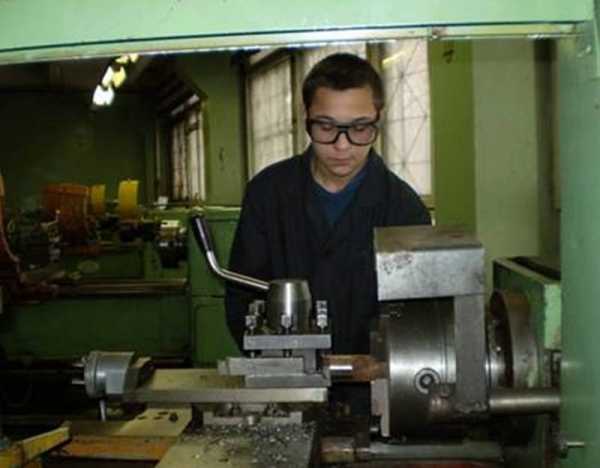

Работа на мини станке

Настольные мини токарные станки по металлу относятся к разряду токарно-винторезных и могут выполнять довольно широкий перечень операций по металлообработке:

нарезка резьбы снаружи и внутри изделия;
расточка деталей;
сверление;
нанесение пазов;
торцевание;
зенкерование.

Классификация мини станков

Домашние токарно-фрезерные станки по металлу возможно разделить ряду признаков:

по весу – производятся станки весом от 12,5 кг до 100 кг, больший вес и габариты переводят их в разряд малых производственных;
по мощности – мощность станков колеблется от 250Вт до 700 Вт;
по напряжению – 220 В или 380 В;
по методу подачи смазочно-охлаждающей жидкости – в самых простых моделях смазка происходит вручную.

При богатом выборе можно выбрать тот инструмент, который точно будет соответствовать потребностям и финансовым возможностям.

Станок mn80a

Выбор мини станка

При выборе оборудования в первую очередь необходимо ориентироваться на детали, которые предстоит обрабатывать. Конечно, хочется обеспечить запас по функциональности, чтобы покрыть и возможные будущие потребности, но при этом чтобы по габаритам станок был как можно компактнее. Правда не стоит забывать, что чем больше станок, тем сложнее его будет установить в мастерской и перемещать по ней, в одиночку переместить массивный даже малогабаритный токарный винторезный станок по металлу весом более 50 кг уже весьма проблематично.

Чрезвычайно важный аспект при выборе, это возможность установки дополнительной оснастки, зачастую уже после приобретения возникает потребность в какой-то специфической операции: шлифовке, накатке или фрезерования. Но если приобретенная модель не позволяет устанавливать специальную оснастку о дополнительных функциях придется забыть.

Требуемая точность к обработке деталей так же является определяющим фактором. Для некоторых деталей точность измеряется микронами, и далеко не каждый даже заявленный как прецизионный высокоточный агрегат может обеспечить такой запрос

Интенсивность работы определяет класс станка. Если работы ведутся несколько раз в месяц в факультативном порядке, можно говорить о любительском варианте, а когда станок эксплуатируется по 8-12 часов в день, есть смысл приобрести профессиональный вариант с гарантированным запасом выработки.

Диапазон регулировки скорости вращения шпинделя очень важен, если, например, обрабатываться будет только дерево или только медные детали, можно обойтись без регулировки. Но для возможности обрабатывать различные материалы: сталь, чугун, алюминий — придется выбрать продвинутую модель, с точной регулировкой скорости.

Определяющим фактором размера обычно служат габариты обрабатываемых деталей (обычно для мини токарных станков это детали до 400 мм в длину и 300 мм диаметром).

Компактный токарный станок по металлу даже в «домашнем» варианте исполнения весьма сложное устройство. Кроме того, высокая скорость вращения детали и нагрузка в процессе обработки предъявляют высокие требования к качеству изготовления. Материалы станка, комплектующие, тщательность подгонки деталей обязательно скажутся в процессе работы и при выборе по фактору цены владельца может постигнуть серьезное разочарование, а кроме того бессмысленная денежная потеря.

Техническое обслуживание и техника безопасности

Для станка критично важно регулярное обслуживание, защита от пыли, смазка и проверка всех движущихся элементов. В процессе обработки деталей металлическая пыль и стружка оседают на подвижных деталях и станине, после чего возможны заедания в работе и полный выход из строя. Поэтому станок необходимо тщательно и регулярно протирать керосином. Уборка рабочего места производится сразу по завершению текущих операций, и не реже раза в месяц необходимо полностью очищать станок, менять СОЖ. Кроме того, должны тщательно соблюдаться все инструкции производителей станка.

Техника безопасности при работе на мини станке

Еще более важны правила техники безопасности. Вращающаяся на скорости более 1000 оборотов в минуту деталь при небрежном отношении грозит серьезной травмой.

При работе важно учитывать правила охраны труда и техники безопасности:

одежда должна плотно прилегать к телу, нельзя носить украшения и кольца;
обязательны защитные очки;
рабочее место должно быть хорошо освещено;
запрещено отходить от токарного с танка в процессе работы и совершать посторонние манипуляции около вращающейся детали;
уборка станка, замеры детали и смазка производятся только после полной остановки.

При должном уходе аккуратном соблюдении технологических схем работы мини токарный станок способен прослужить десятки лет. До сих пор на многих производствах работают мини токарные станки, изготовленные еще в СССР для обучения школьников. Главное – бережное отношение и регулярное техническое обслуживание.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Мини токарный станок по дереву: устройство, принцип работы, выбор

Обработка древесных материалов – трудоёмкая процедура, требующая от мастера сил и терпения. Чтобы придать изделию необходимые форму и размеры часто используют рубанки, топоры, ножовки, молотки и прочее, однако, данный метод требует огромного опыта. Малейшая оплошность может привести к порче заготовки. Но технологии не стоят на месте, и прекрасным альтернативным вариантом является мини токарный станок по дереву, который способен быстро, качественно и точно выполнять множество функций по отделке.

Мини токарный станок по дереву

Устройство и принцип работы

Сразу следует выделить особенности миниатюрного оборудования: в большинстве случаев они являются копиями профессиональных моделей и не требуют серьёзной охлаждающей системы. Также деревообрабатывающую технику можно подключать к домашней сети, и она не будет испытывать перегрузок. Что касается узлов, то настольный токарный станок как по дереву, так и по металлу имеет схожие детали:

станина. Основа агрегата, на которую устанавливаются все составляющие;
передняя бабка. Служит для установки патрона, и имеет регулировку скоростей;
задний фиксатор. Предназначен для удержания заготовки;
подставка. Удерживает резак в нужном положении;
электродвигатель. Передаёт крутящий момент на обрабатывающий механизм.

Для проведения полноценной обработки понадобиться резец, необходимый для ручной отделки. С ним токарный станок по дереву можно эксплуатировать для создания простых предметов с правильными геометрическими формами.

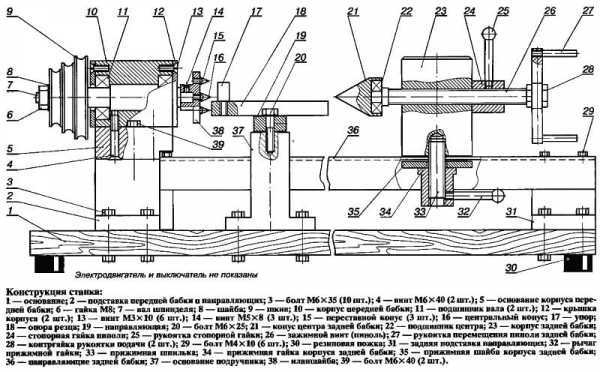

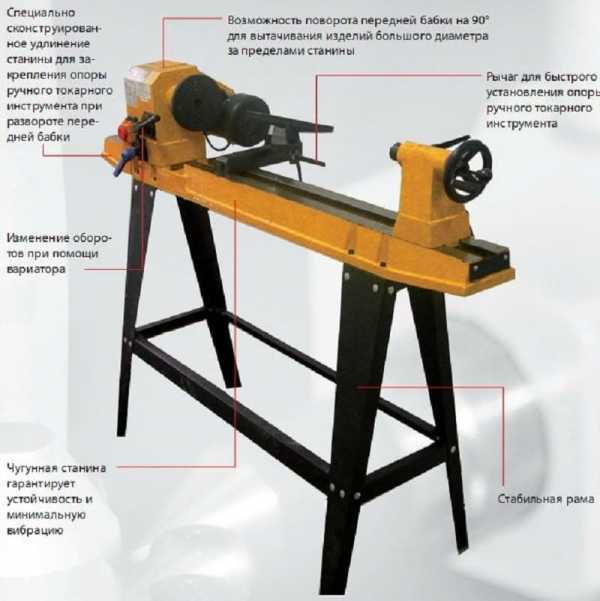

Конструкция мини станка по дереву

Опытные специалисты часто модернизируют свою аппаратуру. В частности, это касается замены двигателя на более мощный, установка копировальных устройств, дополнительное оснащение в виде болгарки. Таким образом оборудование получает дополнительные возможности. Но тут нужно понимать, что не все токарные станки по дереву, работающие от сети 220 В, можно улучшить, а неопытному человеку делать этого крайне не рекомендуется. Если планируется открыть домашнюю мастерскую, то лучше покупать несколько моделей. Да, по стоимости это обойдётся дороже, но таким образом можно получить гарантию безопасности, высокое качество готовой продукции и понять все тонкости работы. Поэтому на начальных этапах приборы должны использоваться по назначению.

Мини токарный станок по дереву Т-65 на самодельной станине

Предназначение оборудования

В деревообрабатывающем производстве встречается большое количество различных устройств, которые пригодны для использования в частных условиях. Ещё каждое оборудование различается по весу, габаритам и функциональности, но все они способны выполнить следующие операции:

Шлифовка поверхности. Этот этап является подготовительным, предназначен для удаления грязи и выравнивания плоскости предмета.
Нанесение резьбы с различным шагом. Относится к декоративным процедурам, но иногда может играть функциональную роль.
Высверливание разъёмов. Данное действие делается для дальнейшего соединения при помощи болтов или других материалов.
Обточка. Работа выполняется плоским резцом для снятия нужного слоя дерева.
Вырезка пазов. Она нужна для дальнейшего соединения деталей.

На современном рынке очень востребован школьный токарный станок по дереву для эксплуатации дома. Что касается миниатюрных вариантов, то они не подходят для создания одинаковых предметов в большом количестве, но у них есть несколько больших достоинств: экономия электричества, простота в уходе, возможность быстро обучиться и прочее. Также механические запчасти сделаны из прочного металла, что придаёт агрегату долговечность.

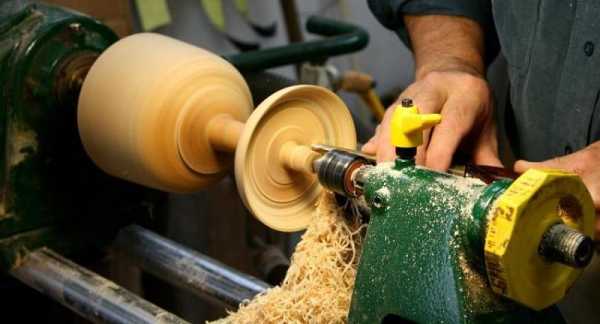

: Изготовление детали из дерева

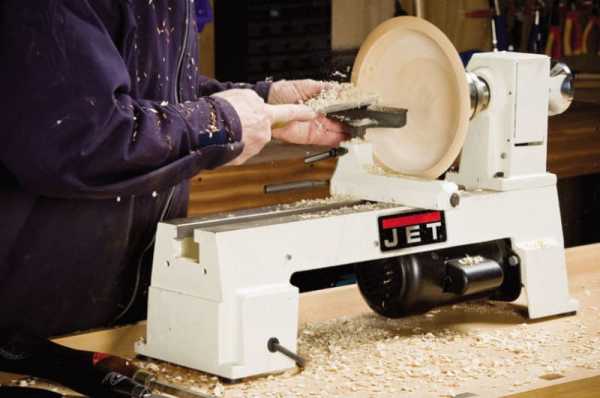

: Вытачивание детали при помощи мини станка

Вот такие возможности имеет каждый маленький станочек. Но внимание рекомендуется уделять не только опциям, но и качеству сборки. Часто случается, что человек хочет открыть собственную мастерскую, и приобретение неправильного аппарата приводит к существенным финансовым тратам. Чтобы избежать неприятностей, нужно внимательно ознакомиться с различными моделями.

Выбор мини токарного станка

Хороший бытовой аппарат – Kinzo 48P5600. Его вес после сборки составляет 38 кг, что позволит без труда произвести монтаж даже в маленьком помещении. Скорость вращения болванки можно настраивать в диапазоне от 850 до 2150 об\мин. Мощность двигателя – 350 В. Для частного использования этот вариант является одним из лучших, но во время покупки нужно обращать внимание на следующие моменты:

качество работы двигателя. Он должен стабильно функционировать на всех скоростях;
хорошее состояние передней и задней осей. Эти узлы больше всего подвержены деформации;
ручки на зажимных болтах. В данной модели они сделаны из пластики и также могут иметь повреждения;
отсутствие люфтов на подвижных механизмах.

Подобный осмотр следует делать и перед приобретением каждой аппаратуры.

Ещё один маленький токарный станок по дереву – Корвет 71. Он имеет чугунную станину, а регулировка скорости вращения проводится путём смены ремня на шкиве. По другим параметрам он такой же, как и предыдущая марка. Однако мощность двигателя корвета составляет 370 В, а максимально возможное количество оборотов достигает 3150 в минуту. Большинство моделей производиться в России и Китае, что положительно сказывается на стоимости.

: Мини токарный станок по дереву Корвет 71

: Самодельный мини токарный станок по дереву

Есть и самодельные типы, которые ничуть не хуже своих заводских аналогов. Однако для их производства нужно обладать хорошими знаниями и понимать принцип работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

«Беспощадная» модернизация мини токарного — Токарные станки

Когда покупал китайского BD-7, сразу решил что никакой «пощады» он от меня не дождется :crazy:

Дел еще много, но вот что имеется на сегодня.

1. Само-собой долой китайский привод.

2. И никакой гитары.

3 ПБ:

— шестерни и промежуточный вал больше не нужны

— на шпинделе (кажись он не был знаком с термистом :shok: ) подшипники меняем на конусные роликовые (SKF),

Чтобы не нарушить балансировку, нужно снять 2мм на шпонке, поставить на место и зачеканить,

— залепляем образовавшиеся лишние дырки (Poxipol-ом),

— приводной шкив 40XL-12 на шпиндель (на родную шпонку).

4. Станина:

— вставил «укосину» в нишу под ПБ,

— установил «Г»-образный кронштейн для фиксации привода.

— плита, — фрезерованная двадцатка, ширина 240мм, к столешнице не крепится,

в столешнице сквозные отверстия под головки винтов (чтобы разобрать на «подъёмные

части ничего не двигая).

— притёр опоры станины к плите, вот как это выглядит:

5. Теперь можно установить двигатель (со шкивом 30XL-12), ремень 200XL-11.5)

(MITSUBISHI SERVO HCKFS73G1 750W, 2.3Nm, 3000rpm.)

6. Привода:

— серво-драйвер MRJ2S70A, контроллер ШД PLD545, блок питания S-350,

— ШД — PL57H76 с редуктором 1:3 (ахтунг! это враньё!).

(все это на стене, пока не нашел подходящего ящичка),

ШД подсоединен к укороченному ходовому винту через муфту. Опоры ХВ штатные.

7. Управление

— панель управления на отдельной консоли

— контроллер ATmega644, управляет серво и ШД

— скорость шпинделя от 0 до 3000 об/мин (серво раскручен до 4000),

— подачи 0.01-0.2 мм с шагом 0.01мм

— резьбы, метрика: 0.35 — 3.0 мм, дюймовые 64 — 11 TPI

Испытания

Испытание на жесткость.

При полной дури, переднюю бабку толкать — заднюю тянуть: плита по краям по диагонали (вместе со станком)

изгибается винтом на две сотки.

А вот это измерение (те же точки приложения и сила) дает 5 соток.

А вот результат обработки железки

Слабое место — спиральная муфта ШД, ну очень играет.

Вообще не занимался суппортом, лишь слегка отрегулировал планки.

Уф… Вроде пока все…, но продолжение следует..
