Станок токарный Калибр СТМН 550/350: характеристики

Токарный станок Калибр 550/350 производится в Китайской Народной Республике и поставляется на отечественные рынки компанией Калибр, которая находится в Королеве и ведет свою деятельность с начала 2000-х годов. Устройства такого типа относятся к классу «хобби» и чаще всего применяется в домашних условиях. Функциональные особенности станка не дают возможности использовать его на серьезном производстве.

Описание

Станок Калибр 550/350 осуществляет работы по металлу, древесине и по всех видах пластмассы. Это токарное устройство настольного типа имеет следующие функциональные возможности:

создание резьбы метрического типа;
растачивание и обрезка деталей;
выполнение сверлильных работ;
обтачивание краев заготовок;
обточка цилиндрических заготовок (внешняя и внутренняя).

Благодаря большому диапазону частот вращения, при работе с данным станком оператор имеет возможность использовать целый ряд дополнительных режущих инструментов. Класс точности станка («Н») обеспечивается классической компоновкой станка и его качественной сборкой. Характерными чертами данного станка является надежность и простота эксплуатации. Эти качества особенно выделяются на фоне большинства остальных станков подобного типа.

Устройство работает от стандартной электрической сети с напряжением 220 В и частотой 50 Гц. Станок непривередлив в хранении и эксплуатации. Он отлично себя чувствует при температурном режиме от 0 до 35 градусов по Цельсию, а влажность воздуха не должна подниматься выше 80%. Придерживаясь этих норм, вы значительно увеличите срок применения данного устройства.

Строение станка

Устройство обладает относительно простым строением, что значительно облегчает работу с ним. На таблице изображены ключевые узлы данного станка.

Бабка передняя.
Ручка изменения скорости.
Щиток.
Патрон (с тремя фиксаторами и автоматической центровкой).
Рычаг крепления резцедержателя.
Суппорт (поперечный).
Верхний суппорт.
Ручка регулировки направления подачи.
Бабка задняя.
Фиксатор задней бабки.
Станина.
Опора винта, подающего каретку.
Рычаг для подачи верхнего суппорта.
Показатель создания резьбы.
Активатор автоматизированной подачи.
Рычаг для подачи суппорта (поперечного).
Каретка.
Рычаг для подачи каретки (ручной).
Винт для подачи каретки.
Информационная таблица для создания резьбы.
Кожух.
Система управления.

Блок управления станком имеет собственное строение. Самая большая кнопка на верхней стороне коробки – это экстренный выключатель, которые используют для прекращения работы станка в непредвиденных ситуациях. Маленькое электронное табло – это показатель скорости вращения шпинделя. Кроме того, на коробке имеется сигнальная лампочка.

Для контроля над скоростью вращения шпинделя, на блоке управления имеется специальная ручка. Для регулировки направления движения шпинделя в конструкции станка предусмотрен специальный тумблер.

Технические показатели

Технические характеристики данного станка полностью соответствуют сфере его применения. Первым делом в глаза кидаются незначительные габариты устройства:

высота – 32 см;
длина – 81 см;
ширина – 31 см.;
масса – 45 кг.

Максимальный диаметр обрабатываемой над станиной заготовки составляет 18 см, а предельно допустимая длина детали, которая обрабатывается в центре – 35 см. Максимальные параметры хвостовика инструмента составляют 8 на 8 мм. Расстояние между центрами станка – 35 см.

Характеристики шпинделя:

Диаметр – 2 см.
Диаметр патрона – 10 см.
Скорость вращения (прямого) – до 2500 об/мин.

Примечательно, что в конструкции данного узла не предвидены ступени частот для вращения шпинделя.

Характеристики суппорта:

размеры создаваемой резьбы (метрической) – от 0,5 до 2,5 мм;
количество шагов – 9;
предельное передвижение салазок резца – 3,5 см;
максимально передвижение суппорта (поперечное) – 6,5 см;
предельный диаметр детали обтачиваемой над суппортом – 11 см.

Интересно, что резцовые салазки данного узла имеет поворотный угол 45 градусов.

В базовую компоновку данного станка должны входить:

Резцедержатель на 4 позиции.
Специальная защитная стенка.
Инструмент для обслуживания устройства.
Патрон с 3 фиксаторами.

Электрооборудование устройства работает от классической электросети, а мощность его потребления составляет 550 Вт.

Люди, которые приобрели себе этот станок, настоятельно рекомендуют перед его покупкой тщательно проверять комплектацию, чтобы избежать ситуации с недостающими элементами строения.

Преимущества и недостатки

Чтобы сделать выводы по поводу сильных и слабых сторон данного устройства, надо детально проанализировать отзывы его покупателей, которых на просторах Интернета можно найти в достаточном количестве.

Большинство владельцев считает станок СТМН 550/350 вполне достойным агрегатом в своем ценовом диапазоне, и не упускают возможность иронизировать по поводу его производства в КНР. С местом производства они связывают типичные для подобных станков проблемы:

недостаточно отрегулированная ременная система;
отсутствие у некоторых моделей дополнительных элементов строения;
плохо установленный датчик тахометра;

слишком плотное прилегание крышки мотора;
сложности со сменами шестерней.

Конечно, большинство этой критики носит крайне субъективный характер, но и до такой информации следует относиться со всей серьезностью.

Из преимуществ устройства большинство потребителей в первую очередь выделяют размеры патрона – 100 мм. А вот подшипники для шпинделя рекомендуют менять почти сразу, поскольку заводские создают ненужную вибрацию, которая существенно влияет на точность работы. Большинство потребителей считают станок относительно надежным и непривередливым, но только при качественном и своевременном уходе за его ключевыми механизмами.

Вместе с тем много отзывов указывают на то, что данное устройство необходимо самостоятельно настраивать сразу после приобретения, поскольку заводская сборка редко бывает без каких-либо изъянов. Перед использованием рекомендуют полностью «перебрать» весь станок, отрегулировать работу ключевых узлов, смазать рабочие механизмы.

Подобные манипуляции могут существенно увеличить эксплуатационный срок станка и позитивно скажутся на точности работы с ним. Если вы только начинаете заниматься токарным делом и боитесь навредить механизмам устройства, то обратитесь за помощью к работающему токарю. Совсем не обязательно, что именно ваш станок нуждается в каких-либо изменениях конструкции, но качественная диагностика ему точно не навредит.

Видео: токарный станок СТМН-550/350.

Отзывы

«Купил себе 550/350 и первым делом разобрал. Не хотел снимать шпиндель, а вот фланец под патрон снять не помешало бы, но он как-то по-особому закреплен. А может, это вообще цельная деталь? Сложно сказать, но, думаю, что проделать такую работу надо», – Евгений, 39 лет.

«Станок неплохой, и подойдет не только начинающим, хотя для более серьезных работ существует ряд других моделей… Должен отметить, что шпиндель устройства неважно себя чувствует на заводских подшипниках, что заметно сказывается при обработке деталей. Фактически сразу решил, что буду подшипники менять, но удалось найти только один. В результате поменял подшипник на задней бабке и пока еще не пожалел. Со съемом шпинделя были определенные проблемы, но удалось снять при помощи сразу нескольких болтов. В других механизмах тоже чувствовался хруст при работе, но там достаточно было дать хорошую смазку», – Иван, 46 лет.

«Хотел спросить, какие подшипники стоят на шпинделе? Раскручивать узел и не найти подшипников особого смысла нет. Да и сам шпиндель неплохо затянут, а подшипники с ощутимым натягом. Отметил довольно странные посадки на станке. С одной стороны пришлось немного снять, поскольку узел обратно заходить не хотел. Также, станок издает какой-то странный шум. Думаю, что дело тут связано с ремнем, хотя… может, и подшипники барахлят», – Максим, 31 год.

«Купил себе это китайское изделие. Изначально устройство работало довольно тихо, но спустя небольшой отрезок времени, я услышал странный шум и скрип с передней бабки. Думаю, дело в отсутствие достаточного количества смазки в подшипниках, но добраться до них довольно сложно. Думал проделать это самостоятельно, но пока есть действующая гарантия на станок и я сомневаюсь. Не хочу повредить детали и потерять гарантию. Да и не уверен, что только в этих подшипниках. Если кто стыкался с такой проблемой, подскажите, как быть? Токарным делом я занимаюсь совсем недавно и чисто в домашних условиях. Для того и приобрел данное изделие, но сначала хотелось бы довести станок до оптимального состояния, чтобы нормально работать. Читал, что без предварительной настройки станок довольно сыроват, вот и решил довести его до нормальной кондиции», – Андрей, 33 года.

metmastanki.ru

СТМН-550 Станок токарный настольный. Паспорт, схема, описание, характеристики

Поставщиком настольного токарного станка СТМН-550 является компания ППК Калибр-2001, ООО г. Королев, основанная в 2001 году.

Производство станка осуществляется в Китайской народной республике.

СТМН-550/350 станок токарно-винторезный настольный. Назначение, область применения

Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу СТМН-550 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок СТМН-550 является настольным токарным станком и предназначается для всевозможных токарных работ:

проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
сверление, снятие фасок
растачивание

отрезка
нарезание метрической резьбы

Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в следующих условиях:

температура окружающей среды от 1 до 35 °С
относительная влажность воздуха до 80 % при температуре 25 °С

Литая станина и жесткие закаленные направляющие обеспечивают высокую точность обрабатываемой детали. Он удобен для обработки деталей небольших размеров в мастерских, в сервисном автомобиле, на дому.

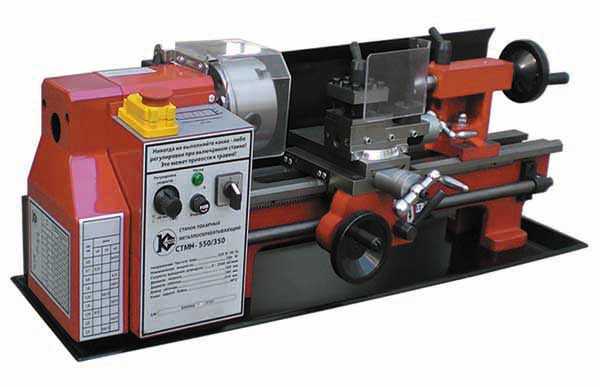

Общий вид токарного станка СТМН-550

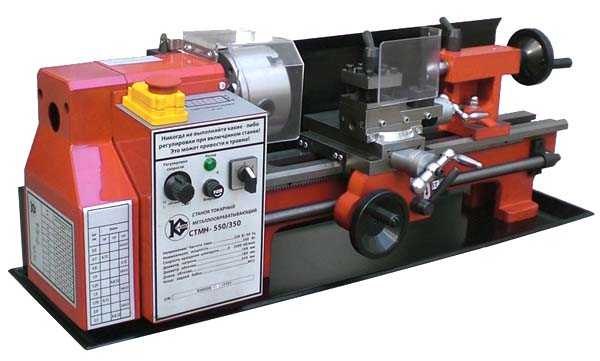

Фото токарного станка СТМН-550. Смотреть в увеличенном масштабе

Общий вид передней бабки токарного станка СТМН-550

Общий вид резцовых салазок (поворотного суппорта) и резцедержки токарного станка СТМН-550

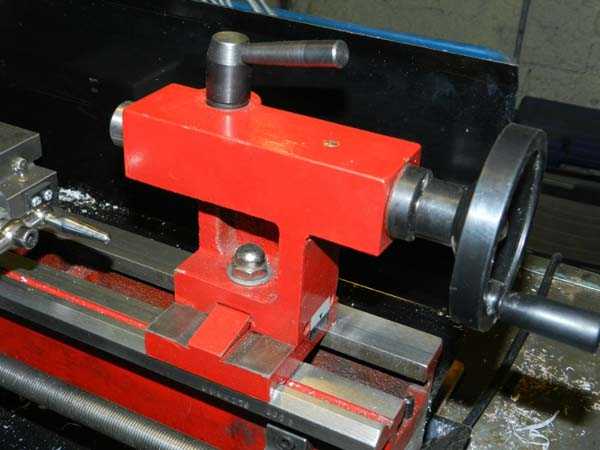

Общий вид задней бабки токарного станка СТМН-550

Общий вид резьбоуказателя токарного станка СТМН-550

Общий вид фартука токарного станка СТМН-550

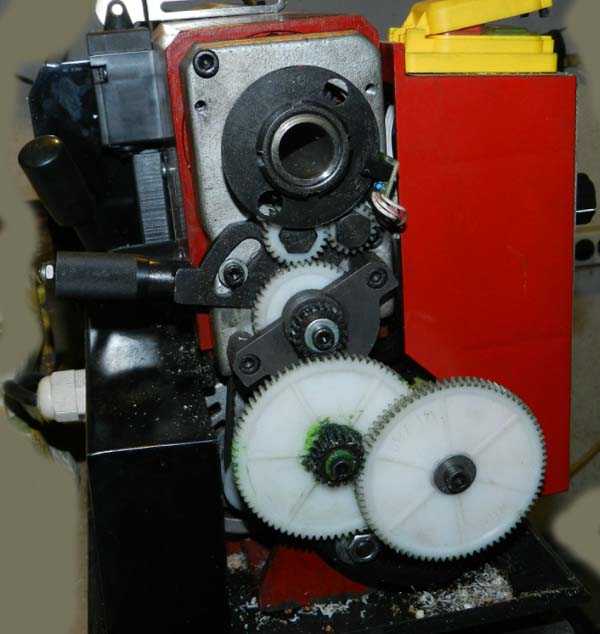

Общий вид гитары токарного станка СТМН-550

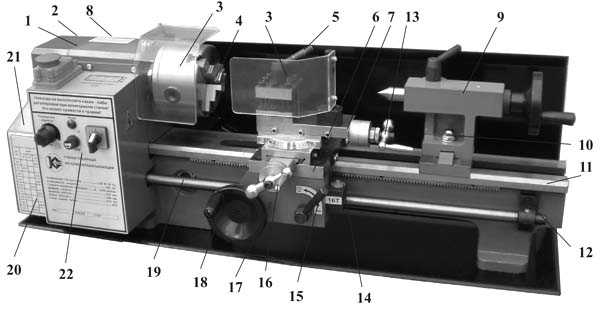

Расположение составных частей токарного станка СТМН-550

Расположение составных частей токарного станка СТМН-550. Смотреть в увеличенном масштабе

Перечень составных частей токарного станка СТМН-550

передняя бабка
рычаг переключения скорости (низкая/высокая)
защитный щиток
трехкулачковый самоцентрирующийся патрон
ручка фиксации резцедержателя
поперечный суппорт
поворотный суппорт (резцовые салазки, верхний суппорт)
рычаг установки направления подачи (вперед/нейтральная/назад)
задняя бабка
гайка крепления задней бабки
станина
опора винта подачи каретки
ручка подачи поворотного суппорта
индикатор нарезания резьбы
рычаг включения автоматической подачи
ручка подачи поперечного суппорта
каретка
маховик ручной подачи каретки
ходовой винт подачи каретки
индикаторная таблица нарезания резьбы
защитный кожух
блок управления

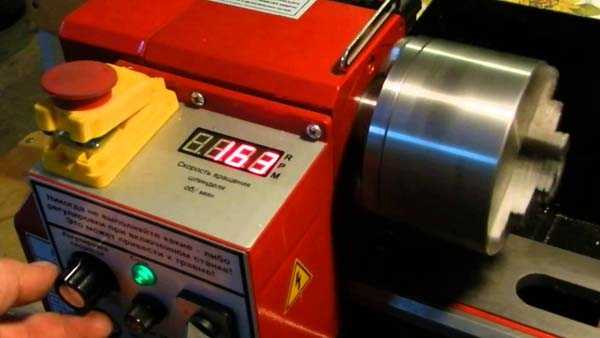

Общий вид блока управления токарного станка СТМН-550

Аварийный выключатель
Счётчик, показывающий скорость вращения шпинделя
Ручка регулировки скорости
Сигнальная лампа
Предохранитель
Переключатель направления вращения шпинделя: (вперёд/выключить/назад)

Схема сборки токарного станка СТМН-550

Схема сборки токарного станка СТМН-550. Смотреть в увеличенном масштабе

Спецификация составных частей токарного станка СТМН-550

1 Крышка гитары СТМ400/300.001
2 Болт М5х45 внутр. шестигр. СТМ400/300.002
3 Винт М3х6 СТМ400/300.003
4 Серьга окна патрона СТМ400/300.004
5 Табличка комбинации шестерён СТМ400/300.005
6 Выключатель блокировочный JB01-15/2 СТМ400/300,006
7 Винт М4х16 СТМ400/300.007
8 Кожух защитный СТМ400/300.008
9 Винт М4х6 СТМ400/300.009
10 Экран защитный СТМ400/300.010
11 Шкив ведущий СТМ400/300.011
12 Двигатель СТМ-550/350 83ZYT 007 СТМ550/350.012
13 Сальник кабельный СТМ400/300.013
14 Крышка двигателя СТМ400/300.014
15 Винт М5х8 СТМ400/300.015
16 Кабель питания 3GX0,75MM2 С ВИЛКОЙ СТМ400/300.016
17 Крышка задняя СТМ400/300.017
18 Гайка Мб СТМ400/300.018
19 Шайба 6 СТМ400/300.019
20 Шпилька М6х28 СТМ400/300.020
21 Патрон трёхкулачковый 0100мм СТМ550/350.021
22 Центр задней бабки (КМ2) У02778
23 Ножка резиновая СТМ400/300.023
24 Поддон СТМ400/300.024
29 Втулка резиновая 010 СТМ400/300.029
30 Табличка включения самохода СТМ400/300.030
31 Винт МЗх18 СТМ400/300.031
32 Гайка МЗ СТМ400/300.032
33 Кнопка аварийного отключения У01366
34 Плата управления ННС 68B-3Z СТМ400/300.034
35 Держатель предохранителя СТМ400/300.035
36 Плата управления двигателем СТМ400/300.036
37 Потенциометр с ручкой WH-24-2 4,7 кОм с выкл. У02781
38 Переключатель реверса ZH-A СТМ-550/350 У02937
39 Табличка фирменная СТМ400/300.039
40 Наклейка панели управления СТМ400/300.040
41 Знак высокого напряжения СТМ400/300.041
42 Знак заземления СТМ400/300.042
43 Шкаф управления СТМ400/300.043
44 Наклейка «стрелка» СТМ400/300.044
45 Наклейка «шкала» СТМ400/300.045
46 Болт М6х25 внутр. шестигр. СТМ400/300.046
47 Втулка резиновая СТМ400/300.047
48 Табличка СТМ400/300.048
49 Табличка индикатора СТМ400/300.049
50 Табличка шага резьбы СТМ400/300.050
51 Табличка СТМ400/300.051
52 Табличка предупредительная СТМ400/300.052
101 Болт М5 х 10 внутр. шестигр. СТМ400/300.101
102 Шайба 5 СТМ400/300.102
103 Шестерня Z=20 (металл.) СТМ400/300.103
103.1 Шестерня сменная Z=30 (плаСТМ.) СТМ400/300.103.1
103.2 Шестерня сменная Z=35 (плаСТМ.) СТМ400/300.103.2
103.3 Шестерня сменная Z=40 (плаСТМ.) СТМ400/300.103.3
104 Болт М5х 18 внутр. шестигр. СТМ400/300.104
105 Чашка СТМ400/300.105
106 Шпонка призматическая 4x4x6 СТМ400/300.106
107 Ось СТМ400/300.107
108 Шестерня Z=45 (плаСТМас.) СТМ400/300.108
109 Кольцо стопорное 12 (нар.) У01585
110 Шайба 5 СТМ400/300.110
111 Болт М6х20 внутр. шестигр. СТМ400/300.111
112 Фиксатор рукоятки подачи СТМ400/300.112
113 Пружина 01,2x9x36 СТМ400/300.113
114 Кулиса подачи СТМ400/300.114
115 Шайба 8 СТМ400/300.115
116 Шестерня Z=25 (плаСТМ.) У01370
117 Шестерня Z=20 (плаСТМ.) У01371
118 Винт опорный СТМ400/300.118
119 Рукоятка подачи «вперёд-назад» СТМ400/300.119
120 Ручка вытяжная СТМ400/300.120
121 Гайка колпачковаяМ6 СТМ400/300.121
122 Крышка передней бабки СТМ400/300.122
123 Гайка шлицевая М27х 1,5 СТМ400/300.123
124 Шестерня Z=45 (металл.) У01367
125 Крышка подшипника СТМ400/300.125
126 Втулка промежуточная СТМ400/300.126
127 Подшипник 6206-RS У00154
128 Втулка промежуточная СТМ400/300.128
129 Шестерня двойная Z=21 /29 (плаСТМ.) У02715
130 Корпус передней бабки СТМ400/300.130
131 Табличка «высокая-низкая» СТМ400/300.131
132 Табличка предупредительная СТМ400/300.132
133 Шпонка призматическая 5x5x40 СТМ400/300.133
134 Шпиндель СТМ400/300.134
135 Рукоятка СТМ400/300.135
136 Шпилька М8х60 СТМ400/300.136
137 Ступица переключателя СТМ400/300.137
138 Рычаг переключателя СТМ400/300.138
139 Винт установочный М5х8 СТМ400/300.139
140 Вилка переключения скоростей СТМ400/300.140
141 Поводок СТМ400/300.141
142 Подшипник 6001-Z У00073
143 Шестерня В/Н двойная Z=12/20 (плаСТМ.) У01369
144 Вал шестерни В/Н СТМ400/300.144
145 Шпонка 4x4x45 СТМ400/300.145
146 Ремень приводной 1,5Мх70х9,5 СТМ400/300.146
147 Шкив ведомый У01368
148 Шарик стальной 05 СТМ400/300.148
149 Пружина 00,8x4x9 СТМ400/300.149
150 Винт установочный М6х6 СТМ400/300.150
151 Табличка двигателя СТМ400/300.151
201 Ручка маховичка СТМ400/300.201
202 Стержень ручки М6х40 СТМ400/300.202
203 Маховичок СТМ400/300.203
204 Винт установочный М6х8 СТМ400/300.204
205 Фартук каретки СТМ400/300.205
206 Подшипник 609-Z У00002
207 Шестерня Z=24 с валом СТМ400/300.207
208 Ступица рукоятки СТМ400/300.208
209 Рукоятка СТМ400/300.209
210 Ось 05×10 СТМ400/300.210
211 Полугайка ходовая СТМ400/300.211
212 Шестерня двойная Z=l 1/54 (металл.) СТМ400/300.212
213 Ось 08×60 СТМ400/300.213
214 Муфта включения самохода СТМ400/300.214
215 Крышка СТМ400/300.215
216 Вкладыш СТМ400/300.216
217 Винт установочный М4х8 СТМ400/300.217
218 Винт М3х6 СТМ400/300.218
219 Суппорт индикатора нарезания резьбы СТМ400/300.219
220.1 Шестерня сменная нарез, резьбы Z=14 СТМ400/300.220.1
220.2 Шестерня сменная нарез, резьбы Z=15 СТМ400/300.220
220.3 Шестерня сменная нарез, резьбы Z=16 СТМ400/300.220
221 Указатель индикатора СТМ400/300.221
222 Винт М6х16 СТМ400/300.222
223 Болт М6х8 внутр. шестигр. СТМ400/300.223
224 Ручка СТМ400/300.224
225 Рукоятка с противовесом СТМ400/300.225
226 Винт установочный М6 х 12 СТМ400/300.226
227 Шкала подачи СТМ400/300.227
228 Винт М4х14 СТМ400/300.228
229 Опора винта поперечной подачи СТМ400/300.229
230 Винт поперечной подачи СТМ400/300.230
231 Винт М4х8 СТМ400/300.231
232 Прижим вкладыша СТМ400/300.232
233 Вкладыш чистящий СТМ400/300.233
234 Гайка поперечной подачи СТМ400/300.234
235 Основание поперечных салазок СТМ400/300.235
236 Вертлюг СТМ400/300.236
237 Гайка М4 СТМ400/300.237
238 Винт установочный М4х16 СТМ400/300.238
239 Болт М8х20 внутр. шестигр. СТМ400/300.239
240 Прижим вкладыша СТМ400/300.240
241 Вкладыш чистящий СТМ400/300.241
242 Винт М4х6 СТМ400/300.242
243 Угломер СТМ400/300.243
244 Винт М4х8 СТМ400/300.244
245 Винт установочный М5 х 10 СТМ400/300.245
246 Салазки поперечные СТМ400/300.246
247 Основание продольных салазок СТМ400/300.247
248 Винт установочный М4х14 СТМ400/300.248
249 Клин направляющий СТМ400/300.249
250 Салазки продольные СТМ400/300.250
251 Палец установочный СТМ400/300.251
252 Болт М6х25 внутр. шестигр. СТМ400/300.252
253 Ступица рукоятки СТМ400/300.253
254 Резцедержатель СТМ400/300.254
255 Шпилька M10х50 СТМ400/300.255
256 Винт продольной подачи СТМ400/300.256
257 Клин направляющий СТМ400/300.257
258 Опора винта продольной подачи СТМ400/300.258
259 Гайка М10 СТМ400/300.259
260 Рукоятка с противовесом СТМ400/300.260
261 Ручка СТМ400/300.261
262 Болт М5 х 16 внутр. шестигр. СТМ400/300.262
263 Фиксатор экрана защитного СТМ400/300.263
264 Кронштейн экрана СТМ400/300.264
265 Шайба 4 СТМ400/300.265
266 Винт М4х10 СТМ400/300.266
267 Палец Ø2,5×12 СТМ400/300.267
268 Экран защитный СТМ400/300.268
269 Планка зажимная СТМ400/300.269
270 Болт М6х12 внутр. шестигр. СТМ400/300.270
271 Гайка М5 СТМ400/300.271
272 Винт установочный М5х10 СТМ400/300.272
301 Корпус задней бабки СТМ400/300.301
302 Винт установочный М6х20 СТМ400/300.302
303 Шайба 10 СТМ400/300.303
304 Гайка колпачковая M10 СТМ400/300.304
305 Сухарь зажимный задней бабки СТМ400/300.305
306 Основание задней бабки СТМ400/300.306
307 БолтМ5х14 СТМ400/300.307
308 Втулка СТМ400/300.308
309 Винт пиноли СТМ400/300.309
310 Пиноль задней бабки СТМ400/300.310
311 Опора винта пиноли СТМ400/300.311
312 Болт М4х10 внутр. шестигр. СТМ400/300.312
313 Гайка колпачковая М8 СТМ400/300.313
314 Шпилька М8х40 СТМ400/300.314
315 Зажим СТМ400/300.315
316 Ступица рукоятки СТМ400/300.316
401 Болт М5х8 внутр. шестигр. СТМ400/300.401
402 Гильза шпонки СТМ400/300.402
403 Шестерня сменная Z=80 (плаСТМ.) СТМ400/300.403
403.1 Шестерня сменная Z=45 (плаСТМ.) СТМ400/300.403.1
403.2 Шестерня сменная Z=50 (плаСТМ.) СТМ400/300.403.2
403.3 Шестерня сменная Z=60 (плаСТМ.) СТМ400/300.403.3
404 Ось сменной шестерни СТМ400/300.404
405 Кулиса СТМ400/300.405
406 Гайка М8 СТМ400/300.406
407 Ось СТМ400/300.407
408 Шайба 8 СТМ400/300.408
409 Втулка СТМ400/300.409
410 Шайба б СТМ400/300.410
411 Опора ходового винта левая СТМ400/300.411
412 Шпонка призматическая 4x4x8 У03405
413 Винт ходовой СТМ550/350 СТМ550/350.413
414 Щиток СТМ400/300.414
415 Шайба корончатая 5 СТМ400/300.415
416 Шайба пружинная 5 СТМ400/300.416
417 Опора ходового винта правая СТМ400/300.417
418 Маслёнка 06×6,5 СТМ400/300.418
419 Гайка М8 СТМ400/300.419
420 Станина СТМ550/350 СТМ550/350.420
421 Рейка зубчатая СТМ550/350 СТМ550/350.421
422 Винт М3х16 внутр. шестигр. СТМ400/300.422
423 Винт ограничительный Мбх22 СТМ400/300.423
424 Болт М8х25 внутр. шестигр. СТМ400/300.424

Технические характеристики станка СТМН-550

Наименование параметра	СТМН-550
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	180
Наибольший диаметр заготовки над суппортом, мм
Наибольшая длина заготовки в центрах (РМЦ), мм	350
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	20
Присоединение шпинделя
Число ступеней частот прямого вращения шпинделя	б/с
Частота прямого вращения шпинделя, об/мин	0..2500
Диаметр токарного патрона, мм	100
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм
Перемещение суппорта продольное на одно деление лимба, мм
Наибольшее поперечное перемещение суппорта, мм	65
Перемещение суппорта поперечное на одно деление лимба, мм
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	35
Угол поворота резцовых салазок, град	±45°
Пределы продольных рабочих подач суппорта, мм/об
Пределы шагов нарезаемых резьб метрических, мм	0,5..2,5 мм, 9 шагов
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм
Задняя бабка
Наибольшее перемещение пиноли, мм
Электрооборудование
Номинальное напряжение питания, В	220 в 50 Гц
Электродвигатель постоянного тока главного привода, кВт	0,55
Габариты и масса станка
Габариты станка (длина ширина высота), мм	810 х 310 х 320
Масса станка, кг	45

Связанные ссылки. Дополнительная информация

Паспорта к настольным токарным станкам

Каталог справочник настольных токарных станков

stanki-katalog.ru

Станок токарный по металлу Калибр СТМН-550/500

Станок поставляется полностью собранным за исключением:

— 4-х ручек к маховикам подачи каретки центра задней бабки;

— поворотного и поперечного суппортов;

— ручки рычага натяжения ремня;

— прозрачного защитного экрана, закрывающего патрон и резец.

В комплект входят сменные шестерни для нарезания дюймовой резьбы.

Переустановка клинового ремня позволяет установить шесть скоростей вращения шпинделя 100, 250, 350, 500, 900 и 1800 оборотов/мин.

Клиновый ремень:

Также станок обладает функцией автоподачи что позволяет добиться максимальной чистоты обработки деталей. Станок оборудован специальной защитой винта подачи.

Рычаг автоподачи, защита винта:

Для внешнего диаметра: Станок позволяет нарезать дюймовую и метрическую резьбу, делать торцевую подрезку, выточку канавок и т.п.

Для внутреннего диаметра: Станок позволяет нарезать дюймовую и метрическую резьбу, сверление отверстий, а также их расточку зенкерование, развёртку и т.п.

Защитный экран с встроенным выключателем обеспечивает наибольшую безопасность при работе за станком. Удобная кнопка выключения помогает быстро выключить станок при аварийной ситуации, что повышает безопасность данного оборудования.

Защитный экран, кнопка выключения:

Прочная станина из зернистого чугуна исключают возможные вибрации, закаленные направляюще обеспечивают высокую точность обработки конечного изделия.

Станина:

kalibr-online.ru

РубрикаРазное
